機車PDA衛星導航終極版(防水、防曬、雨中可操作、攜帶方便、安裝簡單、製作容易、花費極少)
在這邊潛了蠻久的水了,總該有些東西發表吧!這個終極版的機車PDA衛星導航,是參考了站上許多前輩之作,加以改良而成,廢話少說,接下來會有一連串的製作流程及介紹,大家花點時間看看吧!先說明,因為這次趕著要用,所以省略一些步驟,看到的都是已經作完成的部份!有不懂的在問吧!

如果覺得還不錯,幫我評評分吧!

以下介紹有下列幾個部份:
1.我的PDA及衛星導航介紹
2.使用的材料及工具
3.製作方式
4.成品組合
5.機車部份改裝
6.嚴酷的防水實驗
7.結論


1.我的PDA及衛星導航介紹

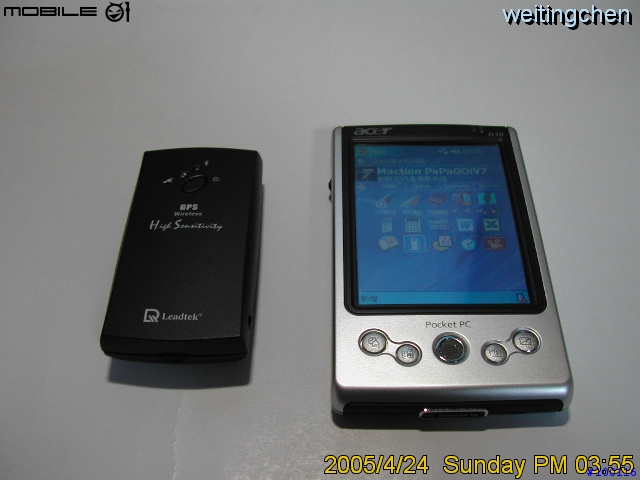

我的PDA是ACER N30,而衛星導航是藍芽麗台9537 II代


2.使用的材料及工具
材料如下:

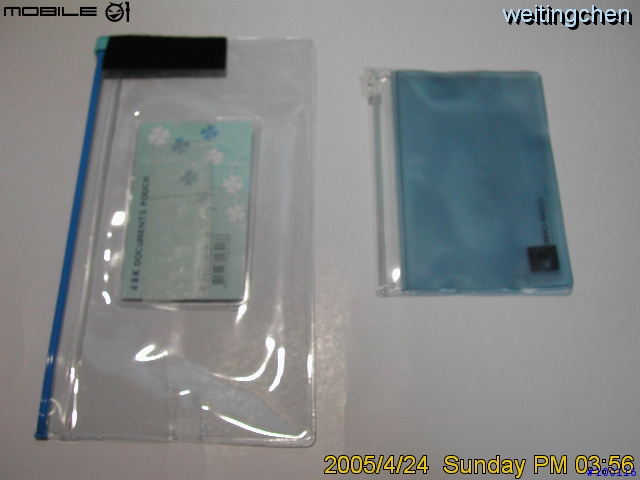

1.證件保護袋兩個【放PDA】(30元),可以到大間一點的文具行找,比較可以找到很多的材質及顏色和大小,這種袋子他是防水的,除了開口關閉處有一個小洞以外,其餘都是密封的,至於那個小洞會不會有水跑進去,待後面部分在跟大家介紹吧!

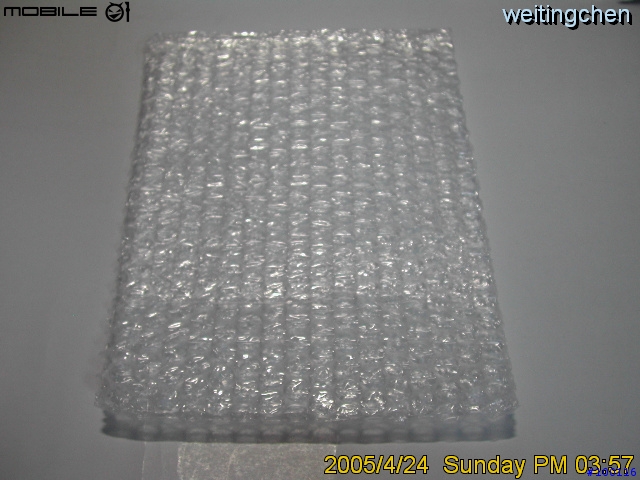

2.氣泡袋兩個【防震】(4元),我是買整包的,一包16元而已,如果家裡有就省下來囉!

3.資料夾一個【遮陽罩】(32元),我找的這種材質非常好,很軟,防水,好攜帶,如果家裡有那也可以省下來囉!
4.黏扣帶(魔鬼粘)【固定】(15元),如果家裡有也可以省下囉!
5.夾子幾個【固定】(免錢,家裡有咩...)
算一算這些材料居然不到100元!

3.製作方式

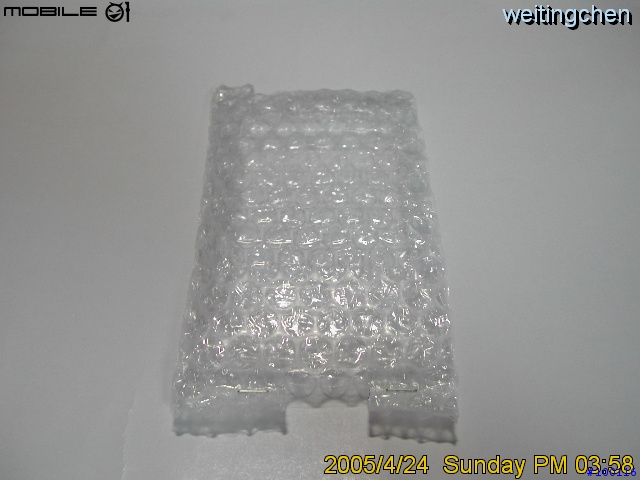

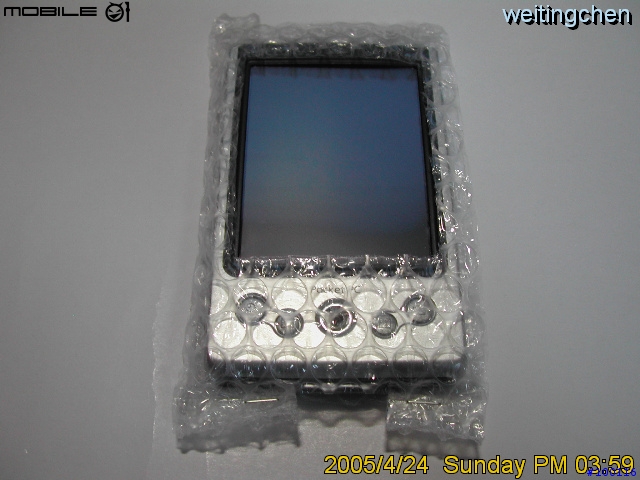

1.將氣泡袋剪裁適合的尺寸,在需要開孔的地方(車充、耳機孔)先裁好。

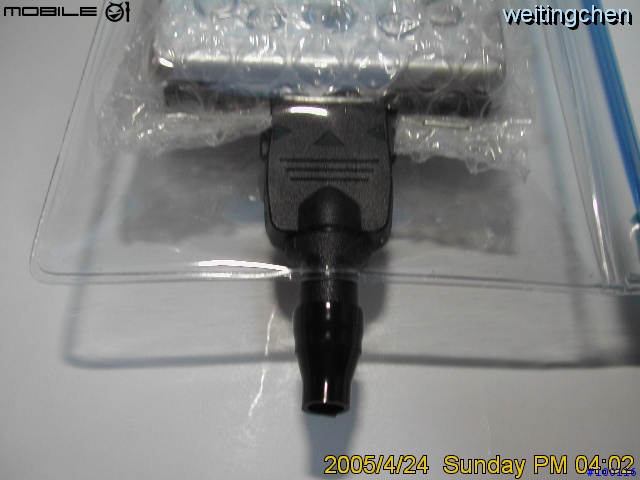

2.將證件袋開一個小孔,可以讓車充變壓器接頭露出。
注意:關閉袋口的拉鍊頭那一邊一定要朝下,這樣水才不跑進去喔!

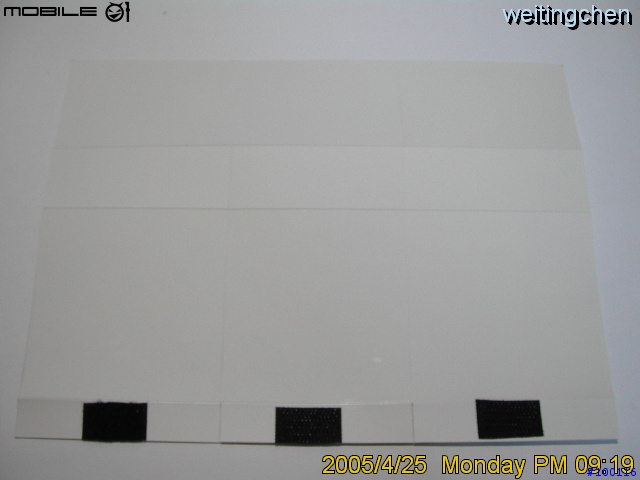

3.將資料夾的封面裁切成適合的大小,並貼上黏扣帶。


4.成品組合

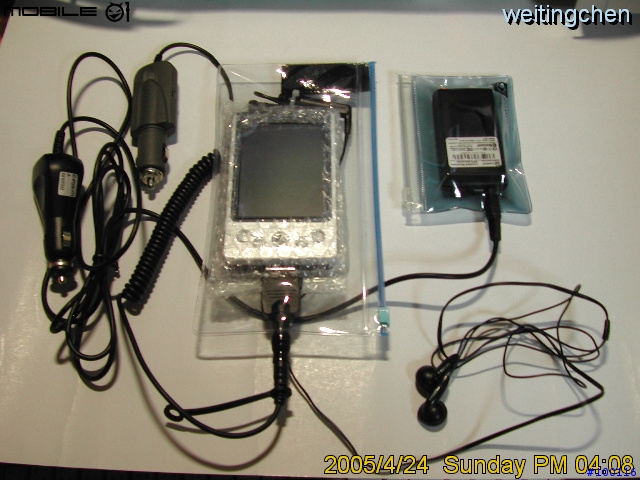

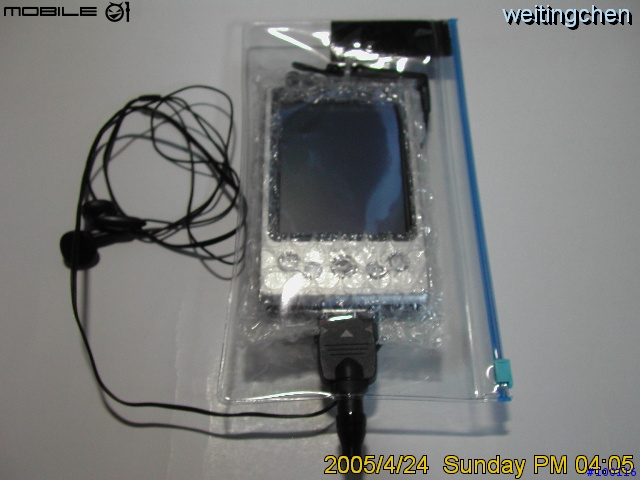

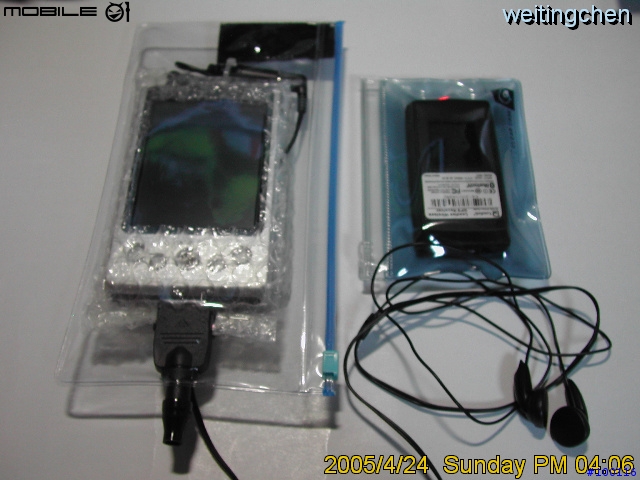

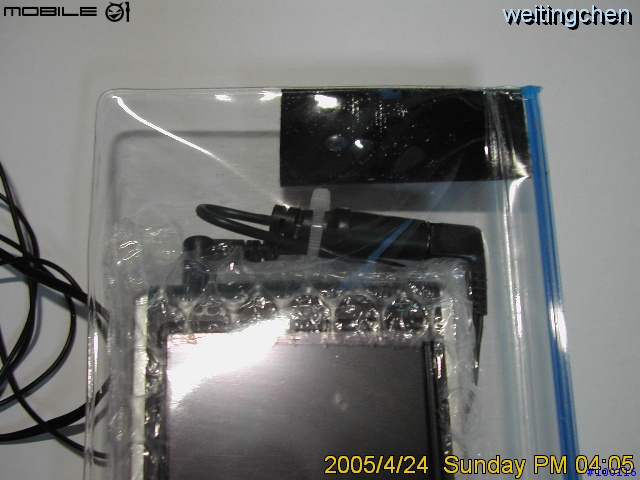

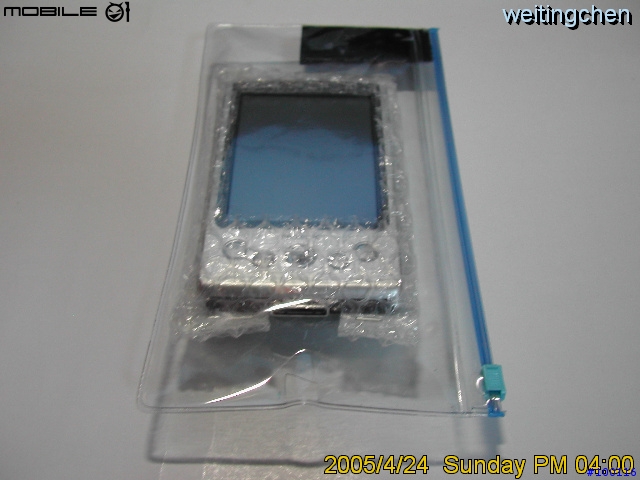

放入PDA,耳機線就從下方開孔出來。

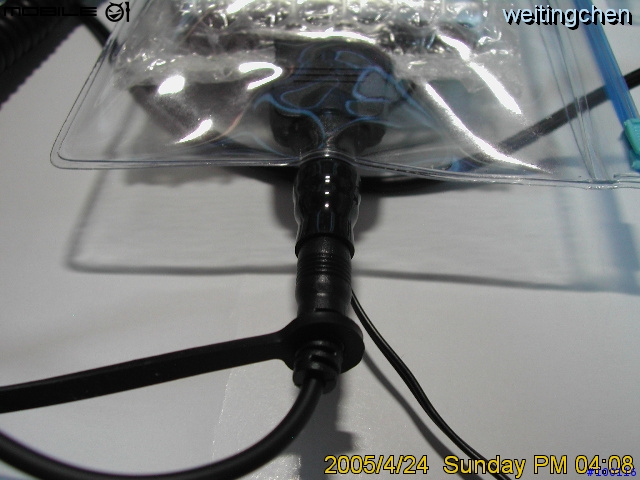

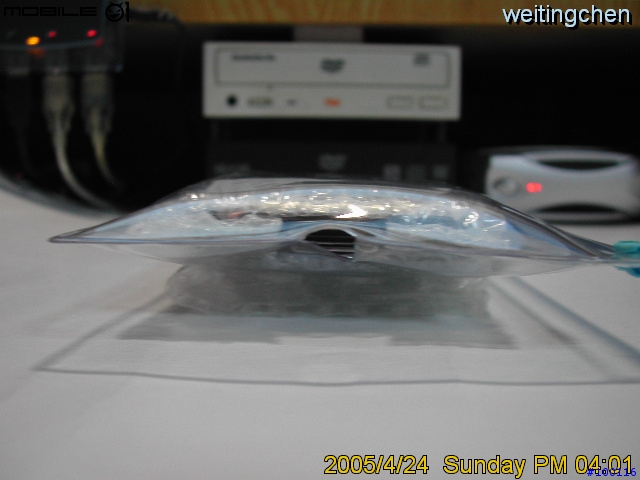

在接變壓器的部份,用一個橡膠套子密封住,以防止水跑到變壓器接孔中!至於這種東西,可以在電料行中找到,那是O型或Y型端子在用的保護套!

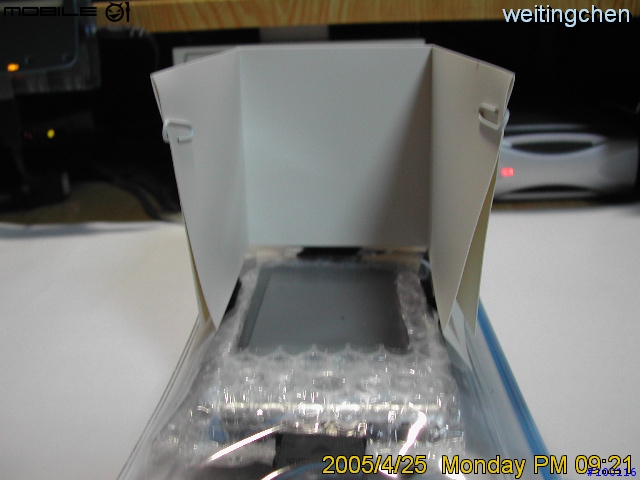

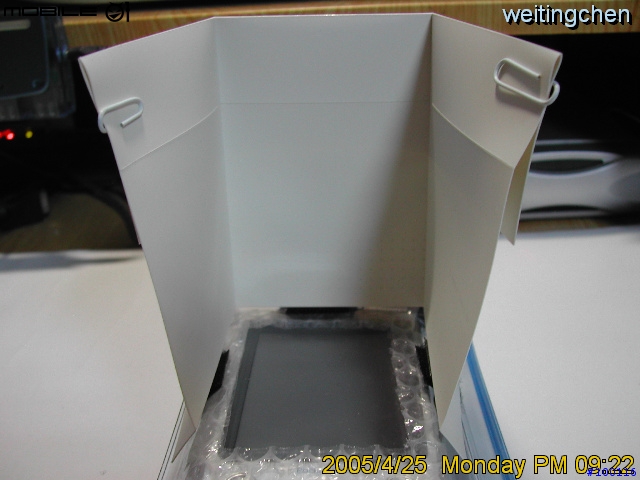

可調式的遮陽罩。

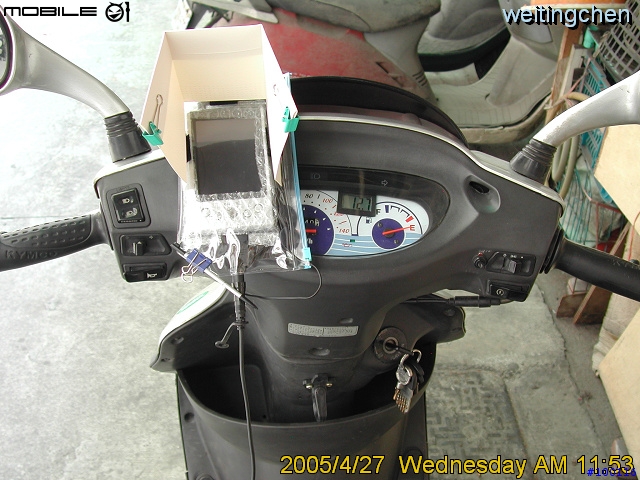

5.機車部份改裝
我的車是奔騰豪邁二代的!

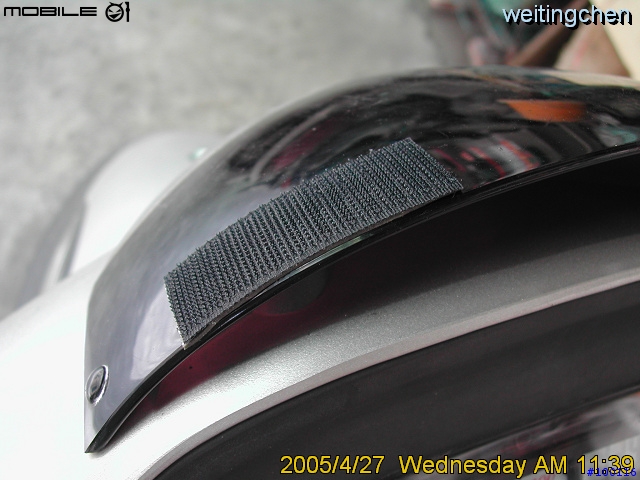

1.先在前檔貼上黏扣帶。

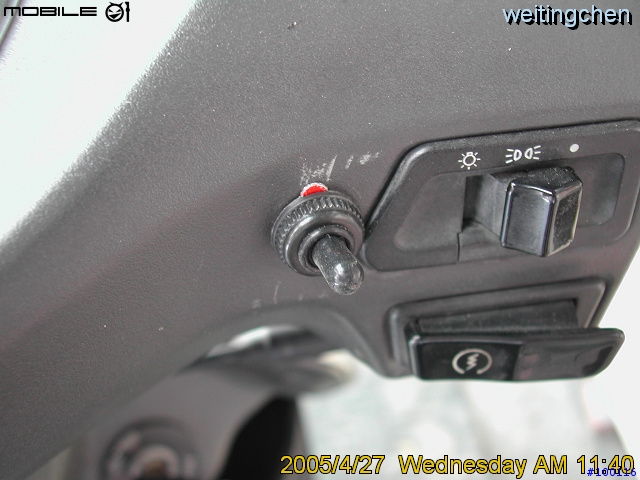

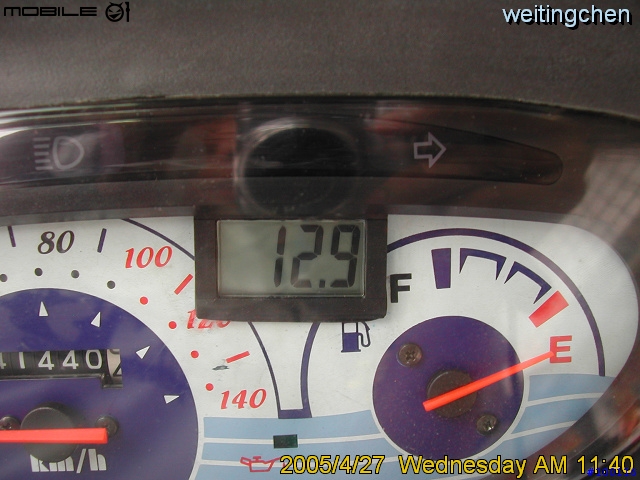

儀表上面那個數字錶是電壓錶,是自己去電料行買來加上去的,就直接接在電瓶上就行了,不過那個不便宜捏...要價510元,我還加裝一個開關,以免長期接著會耗電。

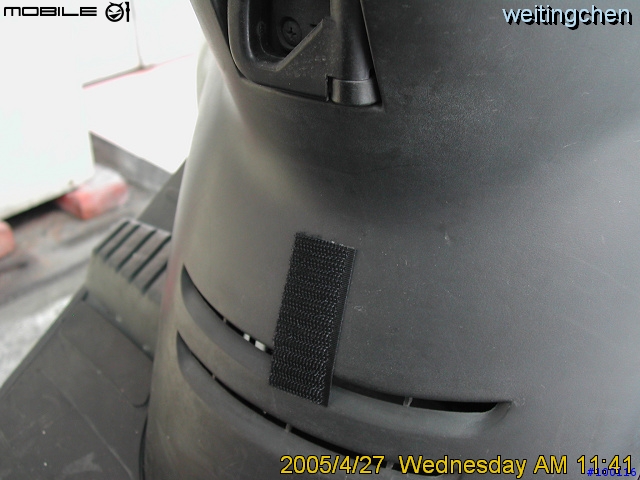

2.在坐椅下方適當位置也黏上黏扣帶。

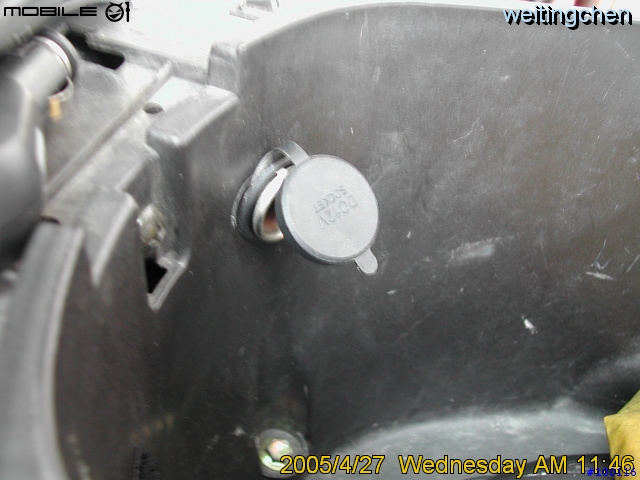

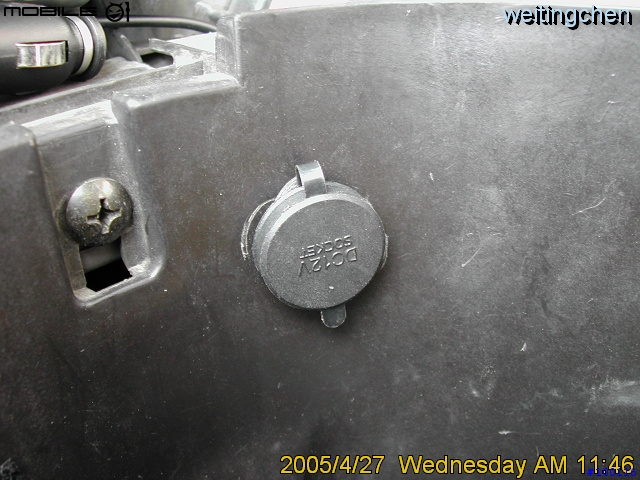

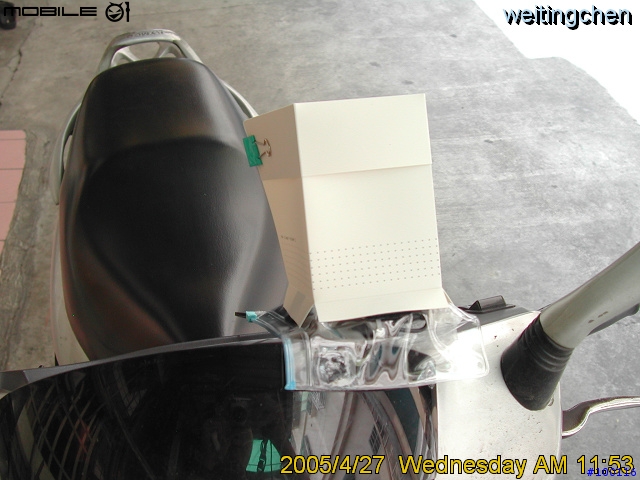

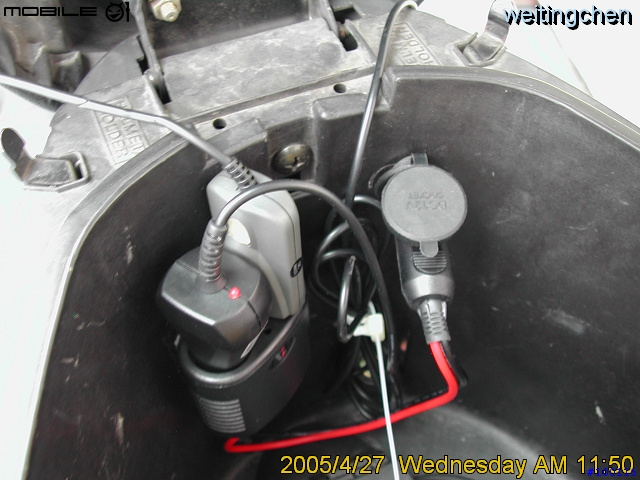

3.然後我在置物箱放了一個點煙器,這個點煙器有蓋子的,可以在部分電料行買到,有些店沒有,那是我去買的時候,那間剛好有!


4.再外加一個兩孔的點煙器。

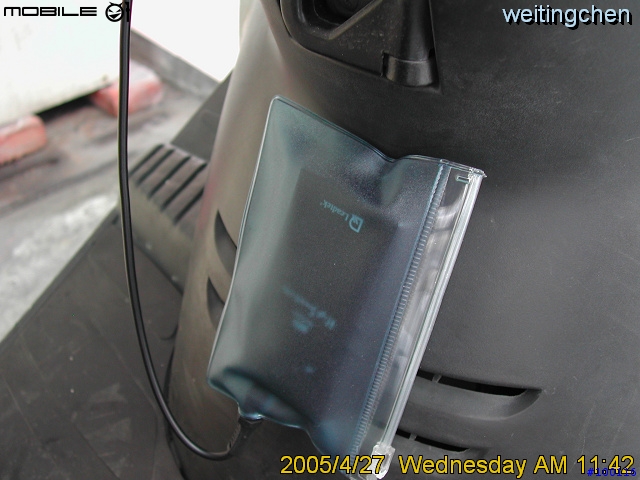

5.接上PDA車充跟衛星導航車充。

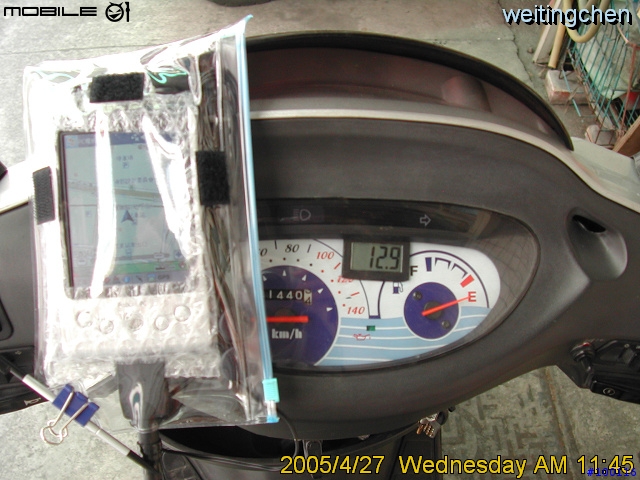

6.完成囉!



6.嚴酷的防水實驗
注意:以下圖片,有心臟、血管疾病的請勿觀看

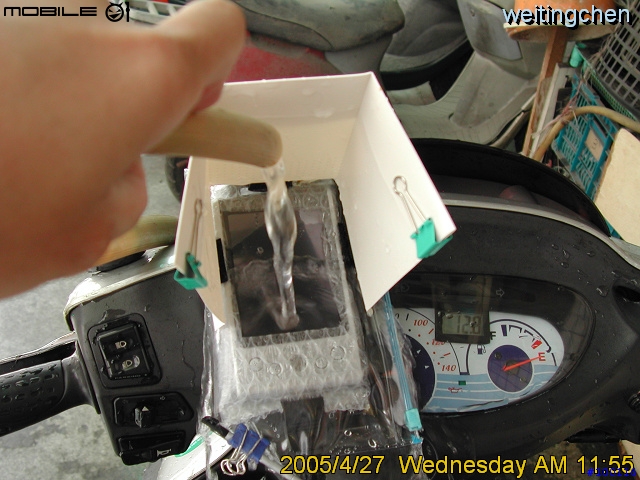

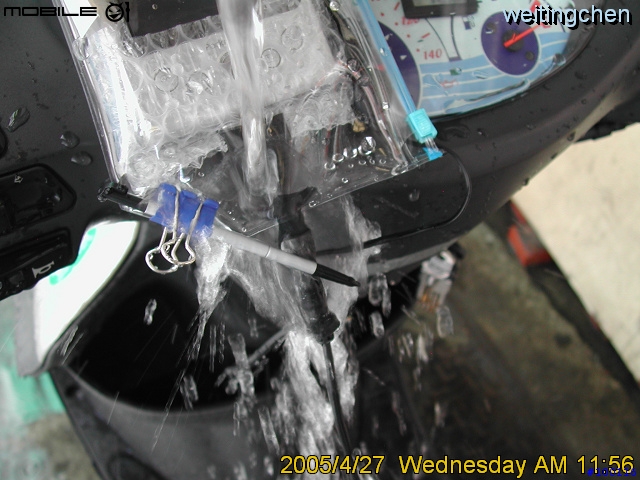

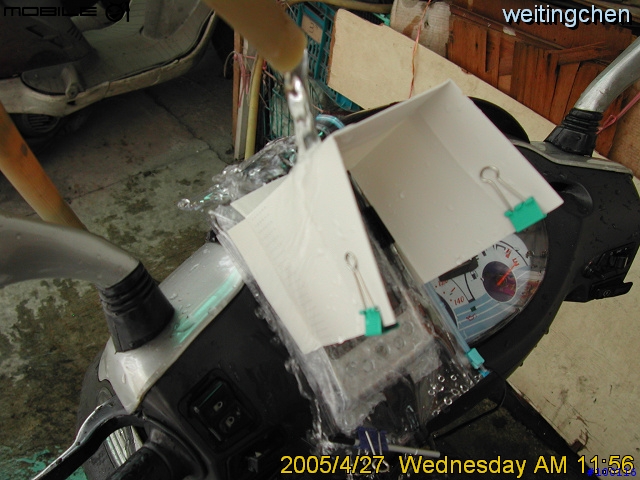

1.我用我家外面的水管直接沖水。

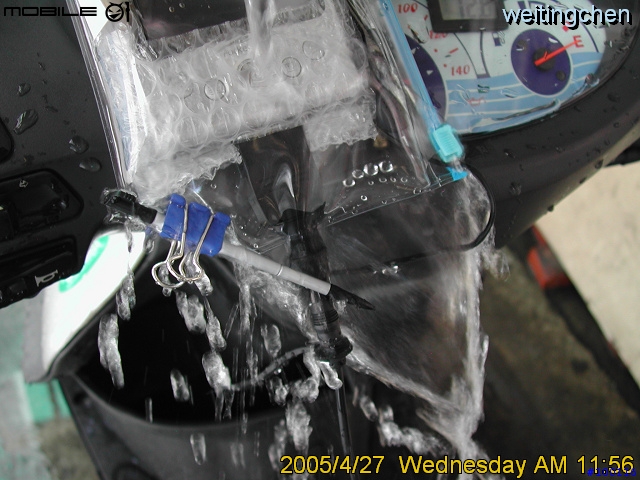

2.往變壓器接頭部份沖。

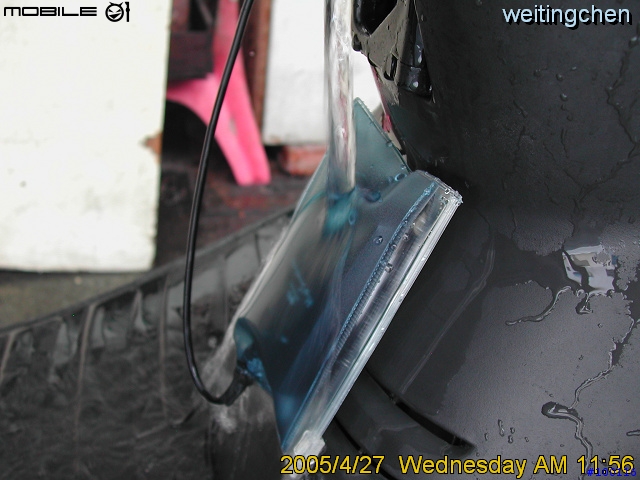

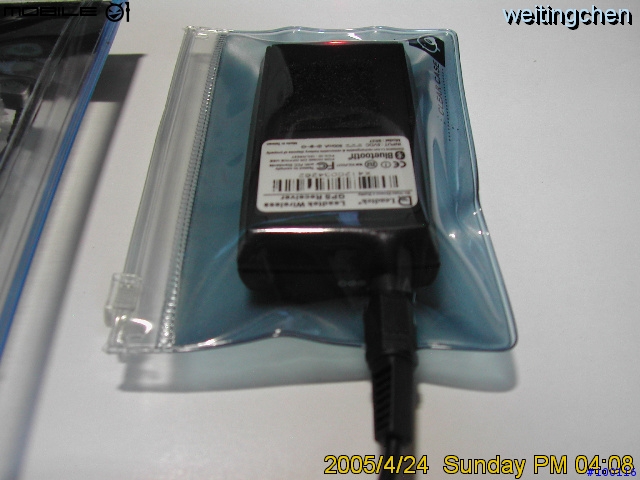

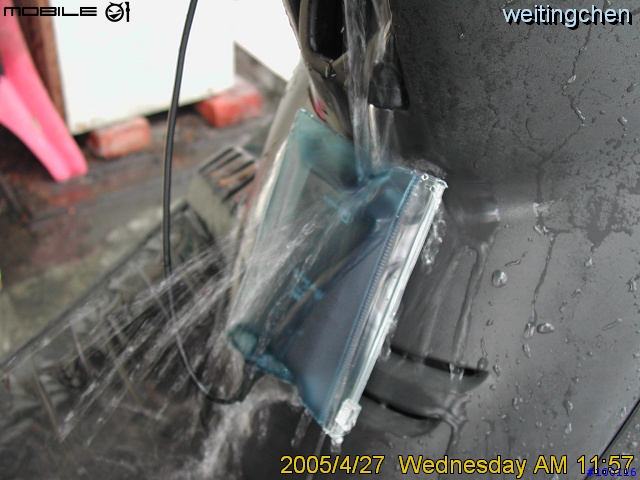

3.往衛星導航部份沖。


4.哇勒...褲子濕了一半了啦...


7.結論
結束了這次的改裝,感覺蠻不錯的,阿或許有人會問,不是都有開口嗎?水位啥沒跑進去啊!大家應該沒看過水往高處流的吧!就算有看過,也不可能會在機車上看到!也因為如此,線都有彎的地方(谷底),水到達最下方就會滴下去了,並不會往上跑,除非你的線有毛細現象,要不然是不會有水跑進去的!
住高雄的,要買材料可以到鳳山的久大文具行買比較多,或是大間一點的,點煙器(25元)我是到長明街禾華買的,而那個電壓錶是到長明街的大林買到的,禾華也有,不過賣完了!

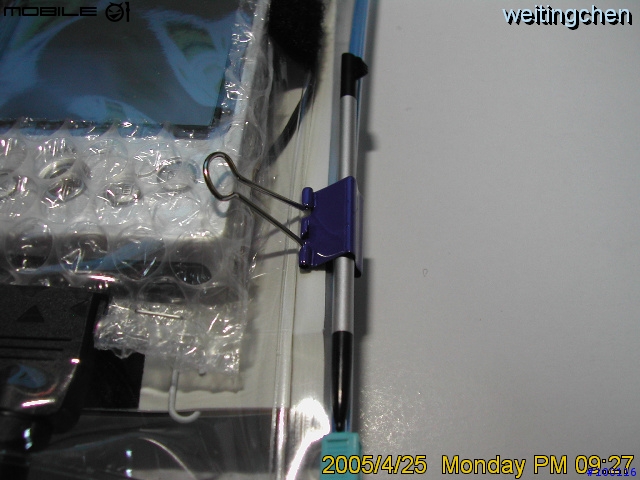

在上面的圖中,大家或許會發現,我把觸控筆放在外面,因為證件袋的材質是軟的,所以可以直接在上面觸控或寫字,阿我是用夾子夾住證件袋,在將筆插在夾子的空隙中!下圖是原來插的地方,但我覺得會影響到開口的開啟或關閉,所以就換到別的地方囉!不過方法還是一樣啦!

我今天中午也實際騎到路上測試,不過太陽太大,背光開到最大,還可以看的蠻清楚的,我也特地騎去最多人孔蓋的地方,作車震實驗,因為在PDA外面跟證件袋下方都有用氣泡袋墊著,所以耐震效果非常棒喔!雖然那個黏扣帶我只有黏在前面前擋的部份,只固定一個地方,不過那已經非常的緊囉!
而那片遮陽罩,我還可以把它摺疊放入證件帶中,實在是太完美囉!

有什麼問題盡量問吧!

解答一下部份網友的疑問吧!
1.有部分網友都一個很大的疑問,貼一片黏扣帶不會掉嗎?如果了解黏扣帶的特性就會發現,他必須要用撕的才撕的起來,如果垂直拉扯是不會掉的呦!

2.筆的部份,有試過,並不會太緊也不會太鬆,好拿不卡筆!

3.還有摔車問題,說實在還沒遇過(希望別說一說真摔了)...另外,我在市區通常不喜歡騎在機車後面說...因為會很耗油...我會裝在儀錶那邊,就是可以用餘光看到前面狀況,導航聲音就用耳機囉!如果不用耳機,還是可以透過袋子聽到呦....

4.還有開關PDA問題,我已經有設定快速鍵,按一鍵就開啟PDA,並且直接開啟導航,在桌面上也有一個關閉PDA的按鈕,直接用筆或手就可以操作囉!要按旁邊按鈕也可以,因為袋子是軟的,還可以按的下去喔!

5.還有那個遮陽罩,那是塑膠的喔!防水的,很好折,又可以調長短...
會用這種方式製作,是在奇摩拍賣有看到PDA的防水袋,但$$太貴了,才想到可以用證件帶來改。
