延續前一代Radeon HD 5000系列顯示晶片在顯示卡市場上的氣勢,AMD/ATI在最近推出了該公司新一代的Radeon HD 6000系列顯示晶片,而各大板卡廠商當然也都跟隨著AMD/ATI的腳步,推出各自的新款Radeon HD 6000系列顯示卡產品。因此,現在如果到光華商場、NOVA廣場...等賣場走一趟,除了可以看到各家廠商之前推出的Radeon HD 5000系列顯示卡陸續殺出跳水價之外,也可以看到各家廠商持續會推出各種版本的新款Radeon HD 6000系列顯示卡(例如採用非公版散熱器、超頻版...等),正如同筆者這次要來跟各位網友分享的這一款EAH6850 DirectCU/2DIS/1GD5顯示卡,就是華碩新推出、採用Radeon HD 6850顯示晶片的「超頻版6850顯示卡」。

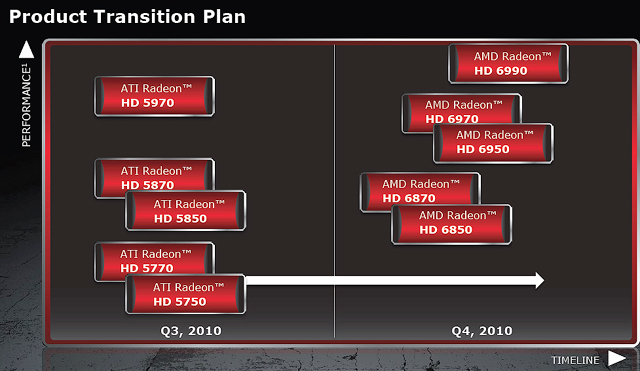

在正式進行華碩這款"超頻版6850顯示卡"的開箱之前,先來看一下在今年的AMD 2010技術論壇中,AMD/ATI將新一代的Radeon HD 6000系列顯示晶片對比前一代Radeon HD 5000系列顯示晶片的市場定位。如下圖所示,在今年的第四季AMD/ATI將會陸續推出Radeon HD 6850、Radeon HD 6870、Radeon HD 6950、Radeon HD 6970以及目前定位在最高階的Radeon HD 6990等顯示晶片,而就官方的效能等級來看,後三位編碼相同的顯示晶片,Radeon HD 6000系列的效能表現會比Radeon HD 5000系列來得低一點。以筆者這次要分享的"Radeon HD 6850顯示卡"為例,如果是公版卡的規格,它的(官方)效能等級大約是在前一代的Radeon HD 5850顯示卡與Radeon HD 5770顯示卡之間。

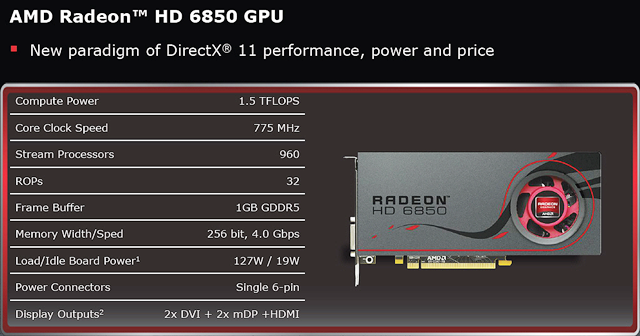

下圖是Radeon HD 6850顯示卡的AMD公版卡規格,顯示晶片的標準運作時脈為775 MHz,Stream處理器有960個,標準配置的顯示記憶體型式為GDDR5、容量為1GB ,顯示記憶體的標準運作頻寬為4.0 Gbps,全速運作狀態下所耗用的電力為127瓦、待機時所耗用的電力為19瓦,顯示卡標準提供的輸出介面包含了兩組DVI、兩組mDP以及一組HDMI。


大致上瞭解了Radeon HD 6850顯示卡的AMD公版卡規格之後,緊接著就來看看華碩這款"超頻版6850顯示卡"有什麼特別的地方吧!


產品開箱與外觀

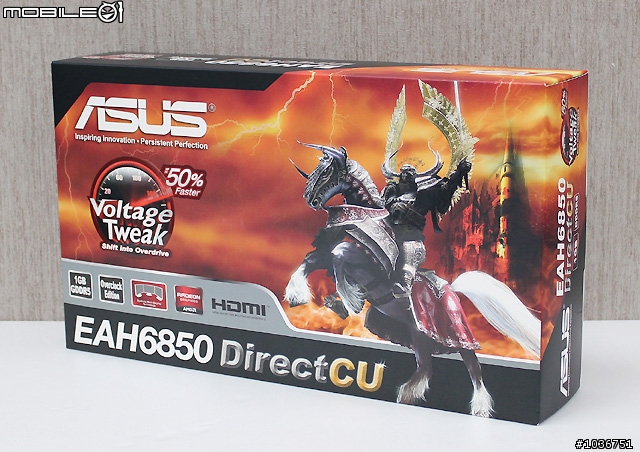

下圖就是華碩這款EAH6850 DirectCU/2DIS/1GD5顯示卡的外包裝盒,圖案設計看起來跟前一代的EAH5850 DirectCU/2DIS/1GD5顯示卡非常地相像。

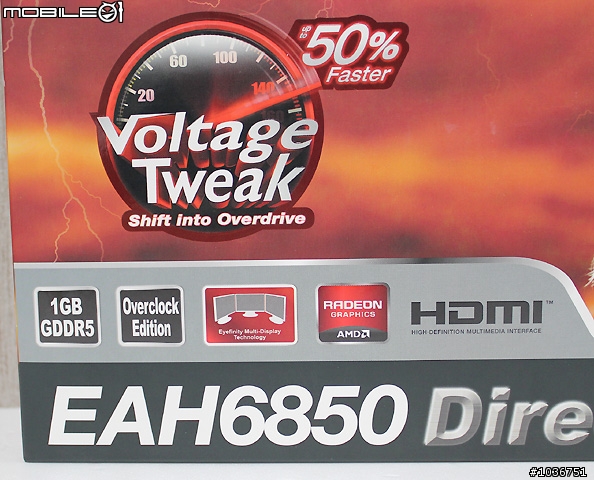

在外包裝盒正面的左下方,有標示這款顯示卡的產品名稱、搭配1GB容量的GDDR5顯示記憶體、內建HDMI傳輸介面,支援Eyefinity技術的多重顯示器功能,以及這是一款超頻版(Overclock Edition)的顯示卡。

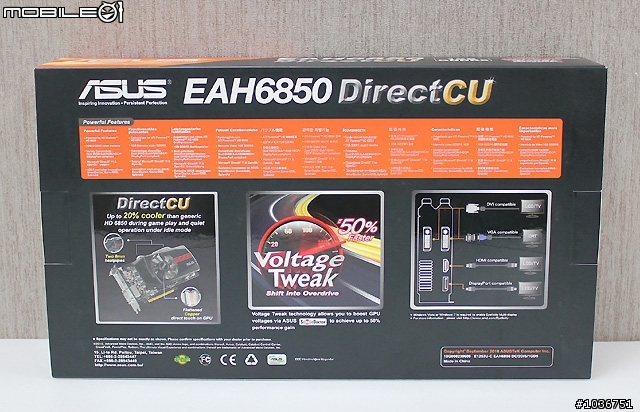

在外包裝盒的背面,上方有多國語言版的主要產品特點說明,中間的三個方框最左邊是說明這款顯示卡是採用華碩專屬的DirectCU散熱解決方案,可以提升散熱性能達20%;中間的方框是說明這款顯示卡有採用華碩專屬的電壓調校技術,可以提升運作速度達50%;最右邊的方框則是說明這款顯示卡所提供的傳輸介面與顯示器的連接範例。

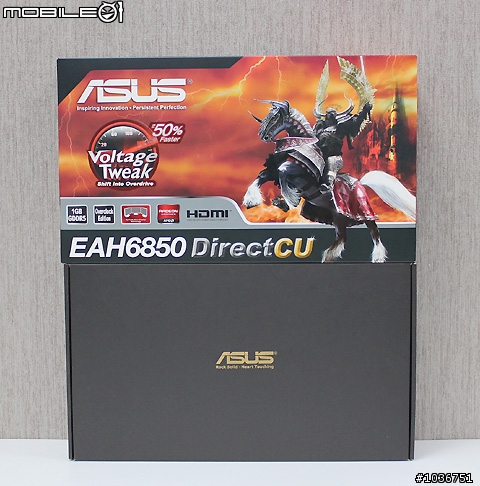

先來個簡單的疊疊樂吧!嚴格來說,下圖上方的"外包裝盒"只是一個"包裝套",下方的黑色包裝盒才是真正的包裝盒囉!


來進行開箱吧!

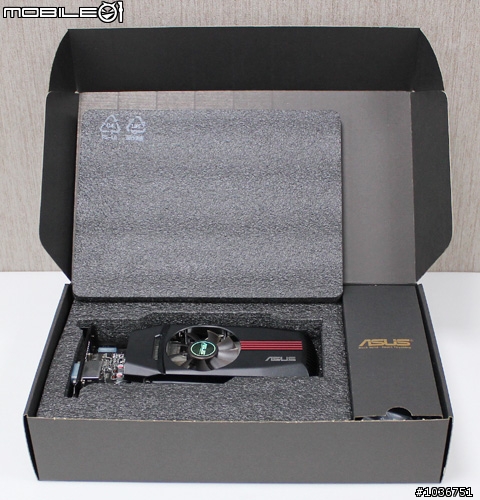

讓這款EAH6850 DirectCU/2DIS/1GD5顯示卡正式現身!

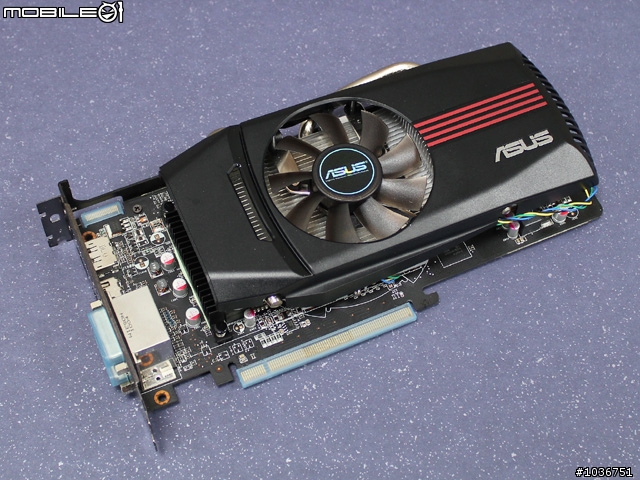

根據廠商的參考資料說明,這款顯示卡是採用精密方式安裝的DirectCU 8mm銅質散熱導管,並使其與顯示晶片直接接觸,讓顯示晶片在運作時所產生的廢熱可以更快地被排除,提高散熱效率。另外,由下圖也可以看到包含CrossFire功能的金手指、兩組DVI傳輸介面以及PCI-E插槽的金屬接點部分,都有裝上半透明的藍色防塵套來做保護。

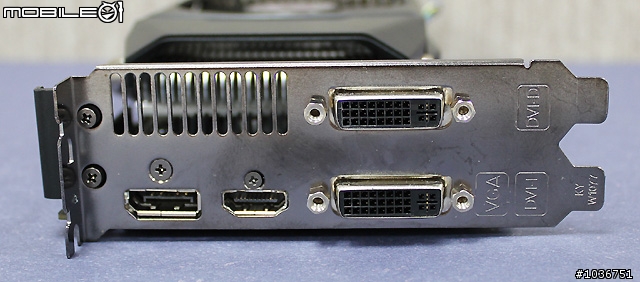

下圖是這款EAH6850 DirectCU/2DIS/1GD5顯示卡所提供的傳輸介面,包含兩組DVI傳輸介面(一組DVI-D與一組DVI-I)、一組HDMI傳輸端子以及一組DisplayPort傳輸端子,最後面的DisplayPort傳輸端子與AMD公版卡標準提供的兩組mDP有點不同。

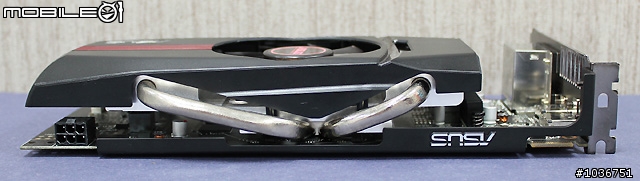

在顯示卡的正上方位置,這款EAH6850 DirectCU/2DIS/1GD5顯示卡有加上標示ASUS字樣的金屬鐵條來幫PCB板做強化與保護,尾端可以看到有設置一組6-Pin的電源插座來為顯示卡供應電力,而散熱模組的上方則是可以看到有兩根相當明顯的散熱導管。

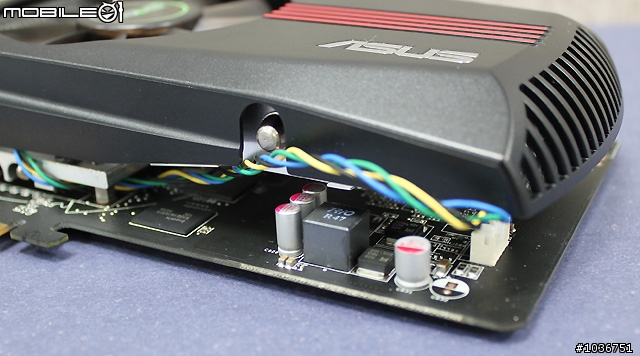

在顯示卡的尾端下方,這裡可以隱約看到顯示記憶體晶片、固態電容、電感...等零組件的用料,以及散熱風扇是採用4-Pin的電源插頭。

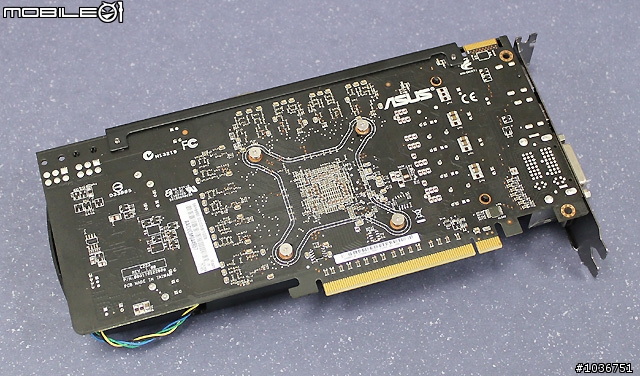

來一張顯示卡的背面特寫~

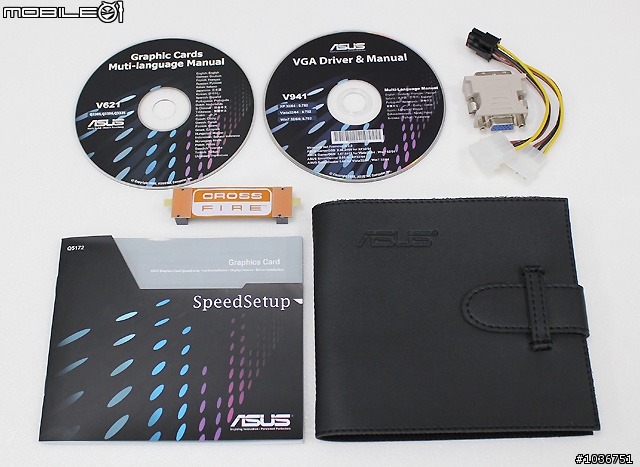

再來就是把包裝盒裡面除了顯示卡以外的產品配件通通都拿出來排排站,如下圖所示,包含有一片多國語言版的顯示卡使用手冊光碟片、一片顯示卡的驅動程式與工具軟體的光碟片、一組CrossFire功能的橋接器、一個DVI轉D-Sub的視訊轉接頭、一條大4-Pin(兩個接頭)轉6-Pin的Y型電源轉接線、一本多國語言版的顯示卡快速安裝指南以及一個黑色的光碟片攜帶包。



測試平台與軟體

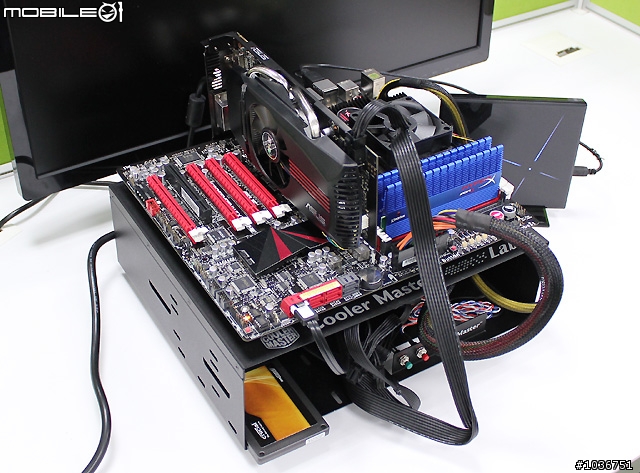

看完了華碩這款EAH6850 DirectCU/2DIS/1GD5顯示卡的外觀以及外包裝盒裡面的產品配件之後,接下來當然就是讓顯示卡上機囉!筆者在這裡使用的測試平台配備,與不久之前跟各位網友分享過的Crosshair IV Extreme主機板所使用的測試平台配備是一樣的,只有將其中的MATRIX 5870 PLATINUM顯示卡更換成本篇分享文的主角:EAH6850 DirectCU/2DIS/1GD5顯示卡!


處理器:AMD Phenom II X6 1055T
主機板:華碩Crosshair IV Extreme
記憶體模組:金士頓3GB DDR3-2333套裝模組(只使用其中兩組)
硬碟:Crucial RealSSD C300 256GB固態硬碟
光碟機:華碩SBW-06C1S-U外接式USB燒錄機
作業系統:32位元的Windows 7旗艦英文版

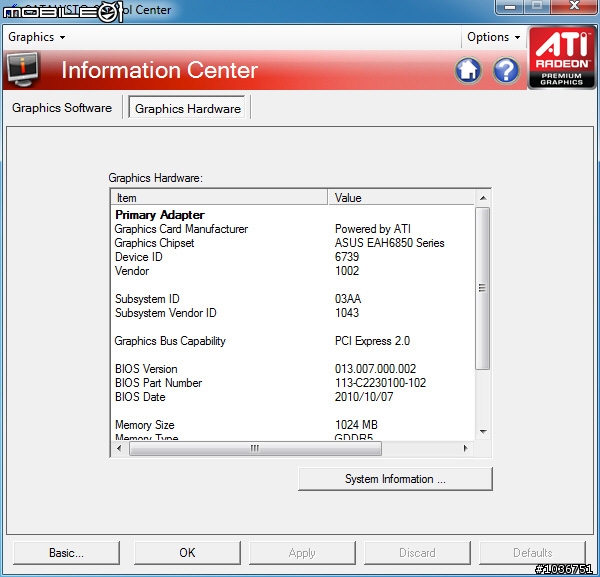

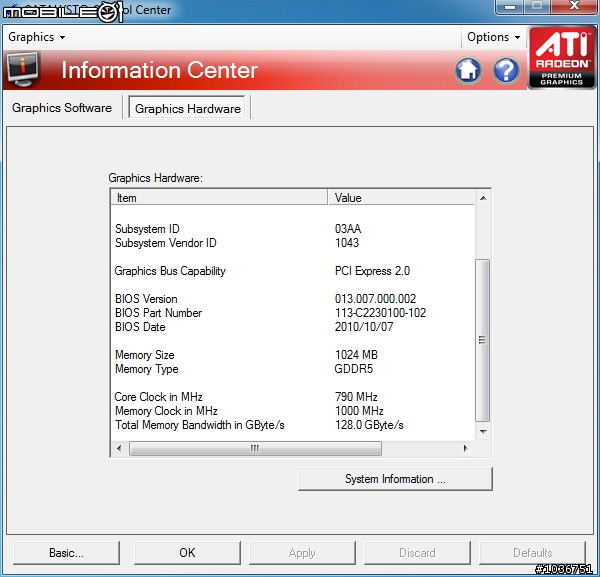

將顯示卡的硬體、驅動程式與工具軟體都安裝完畢之後,先來看一下如下面兩張圖的CATALYST控制中心的顯示卡硬體資訊,這裡顯示的資訊與本篇分享文一開始所看到的AMD Radeon HD 6850公版卡規格的最大不同之處,就在於華碩這款EAH6850 DirectCU/2DIS/1GD5顯示卡在顯示晶片的運作時脈部分是從AMD公版卡的775 MHz超頻到790 MHz,雖然幅度不高,不過也算是"超頻版"啦!

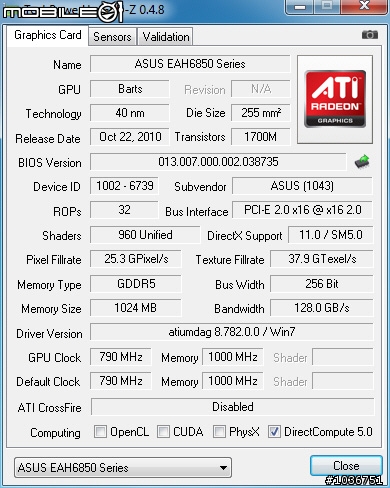

再使用GPU-Z 0.4.8版程式來偵測一下這款EAH6850 DirectCU/2DIS/1GD5顯示卡的一些內部資訊,由下圖可以看到顯示晶片是採用40奈米製程技術,預設的運作時脈為"超頻"的790 MHz,顯示記憶體的預設運作時脈則是1000 MHz,與AMD的公版卡規格相同。

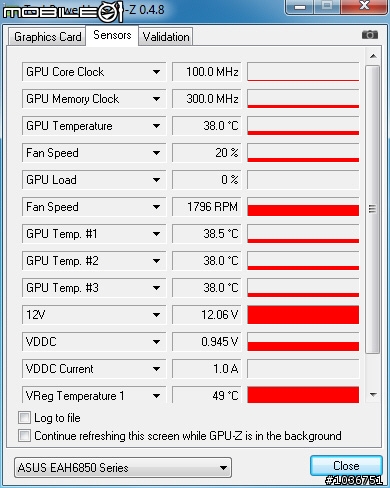

使用GPU-Z程式的另一個好處就是它的Sensors頁面會偵測出顯示卡目前的一些即時運作狀態,下圖是在顯示卡待機狀態下所截取到的Sensors頁面,這裡可以看到當這款EAH6850 DirectCU/2DIS/1GD5顯示卡處在待機狀態的時候,顯示晶片的運作時脈會降低到100 MHz、顯示記憶體的運作時脈也會降低到只有300 MHz,並且還可以看到顯示晶片的待機運作溫度為攝氏38度,以及散熱風扇的轉速、其他的工作電壓...等資訊。

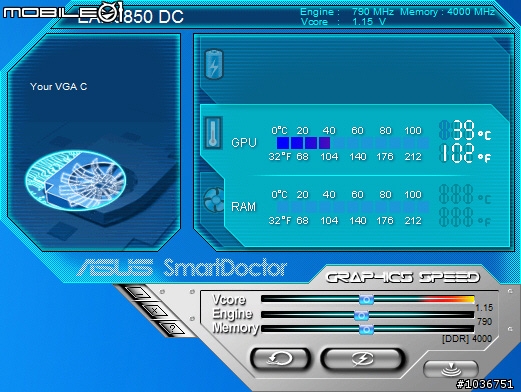

在附贈的工具軟體方面,下圖是Smart Doctor的操作畫面,這是一套設計用來監控顯示卡的運作狀況且可以為顯示卡上的顯示晶片降低運作溫度的工具軟體,同時在Smart Doctor操作畫面的下方,使用者可以自行調整顯示晶片的運作時脈、顯示記憶體的運作時脈...等,來進行顯示卡的"超頻"以提高運作效能。

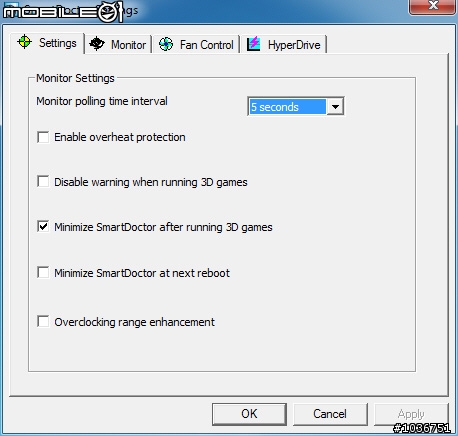

在Smart Doctor工具軟體的進階設定功能部分,由下圖可以看到這裡是分為Settings、Monitor、Fan Control以及HyperDrive等四個頁面。在下圖的Settings頁面中,使用者可以設定Smart Doctor工具軟體每一次檢查顯示晶片運作狀態的時間間隔(預設是5秒鐘一次),啟用過熱保護功能,當執行3D遊戲的時候關閉警示功能,執行3D遊戲的時候將Smart Doctor的操作畫面最小化,以及加強超頻的範圍等。

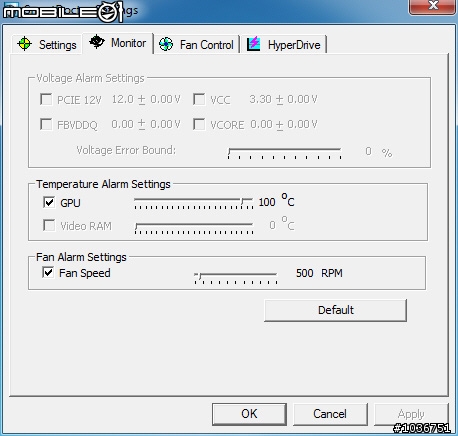

在Monitor頁面中,使用者可以進行電壓警示設定、溫度警示設定以及散熱風扇的警示設定等。(但這款EAH6850 DirectCU/2DIS/1GD5顯示卡似乎沒有辦法讓筆者進行電壓警示設定...

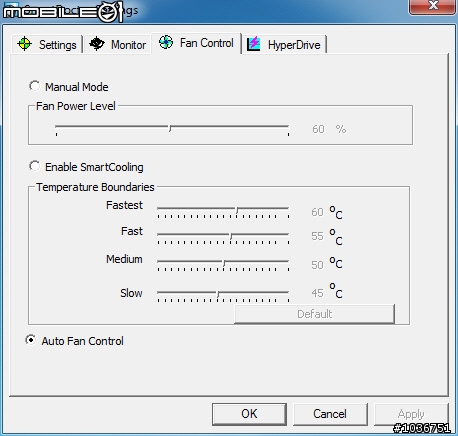

Fan Control頁面看起來還蠻直覺的,就是讓使用者可以設定散熱風扇的運作模式:手動模式、智慧型溫控模式(可以設定四種對應顯示晶片運作溫度的散熱風扇轉速等級)以及自動風扇控制模式(預設)等。

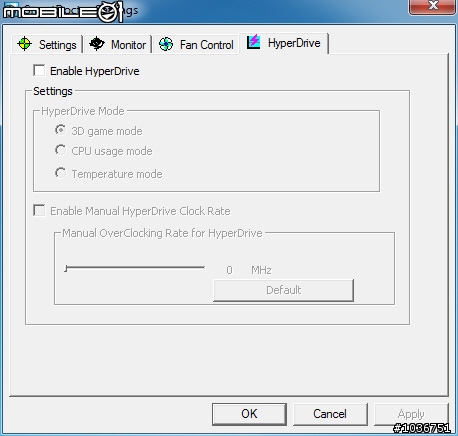

至於最後的HyperDrive頁面,這是動態的超頻機制,可以提供使用者手動超頻的功能;當使用者在啟用這項功能之後,顯示晶片以及顯示記憶體將會以使用者所設定的工作時脈來運作。不過在電子檔的產品使用手冊中有特別註明,如果使用者因為不當使用工具程式而導致顯示卡損壞的話,廠商將不提供任何的保固或支援,看來想要玩超頻還真的是需要膽大心細啊!

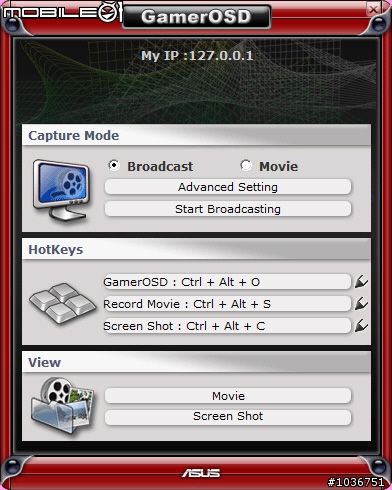

另一個工具程式是如下圖的Gamer OSD,它可以讓使用者在進行遊戲的時候,截取遊戲畫面或者是將遊戲過程錄製成影片。

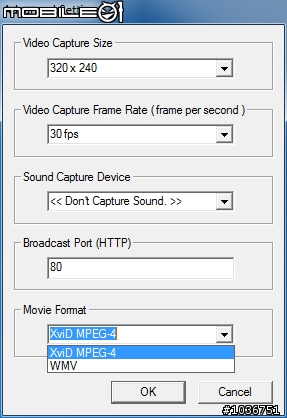

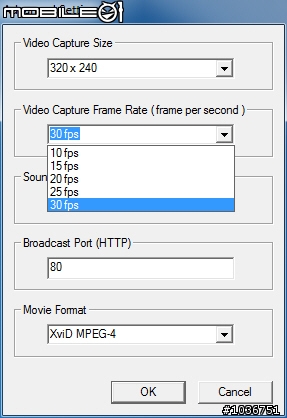

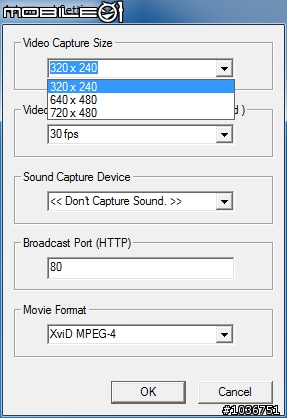

下面三張圖是Gamer OSD的錄製影片設定畫面,它提供的影片錄製解析度有320 x 240、640 x 480以及720 x 480等三種格式,可以選擇10~30fps,錄製的影片檔格式可以選用XviD MPEG-4或者是WMV等。





效能測試

雖然華碩這款EAH6850 DirectCU/2DIS/1GD5顯示卡已經是一款預設就是超頻版的6850顯示卡,不過只有顯示晶片的運作時脈從AMD公版卡的775 MHz提升到790 MHz,這樣的幅度當然是不夠過癮的啦!所以在接下來要進行的效能測試部分,筆者除了有進行顯示卡預設(超頻)時脈的測試之外,也有嘗試將顯示晶片與顯示記憶體的運作時脈再往上超頻,看看這兩者可以提升到多高的超頻幅度;不過為了安全起見,筆者這次是以不加任何工作電壓的方式來進行超頻,並且這兩種測試模式也都有使用FurMark軟體來進行燒機測試,看看最高的溫度表現會是如何。

在測試軟體方面,除了一般必要測試的3DMark 06與3DMark Vantage等兩套軟體之外,實際的3D遊戲效能測試筆者是使用惡魔獵人4(DX10模式)、快打旋風4、太空戰士14、Heaven Benchmark v2.1以及失落的星球2(DX11模式)等五款遊戲來進行測試。測試軟體的設定部分,除了3DMark Vantage軟體是選用High模式(測試畫面解析度為1680 x 1050)來進行測試之外,其他的測試軟體通通都是將測試畫面解析度設定為1920 x 1080,其他的設定值則是維持在軟體各自的預設值狀態。


預設時脈:顯示晶片790 MHz、顯示記憶體1000 MHz

使用這款EAH6850 DirectCU/2DIS/1GD5顯示卡的預設時脈來進行測試的時候,筆者也將Smart Doctor工具軟體內部的設定維持在預設值狀態,而整個測試過程包含使用FurMark軟體來進行燒機測試,個人覺得這款顯示卡的散熱風扇運轉聲音都還蠻安靜的。

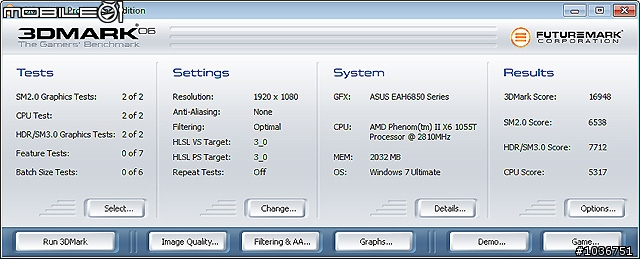

3DMark 06之3DMark Score成績:16948


3DMark Vantage(High模式)之3DMark Score成績:H8857、GPU Score成績:8283


惡魔獵人4(DX10模式)之測試評等:S級
測試場景一平均FPS值:174.39、測試場景二平均FPS值:147.63、測試場景三平均FPS值:207.57、測試場景四平均FPS值:112.69


快打旋風4之測試評等:A級
Score成績:19391
平均FPS值:197.87

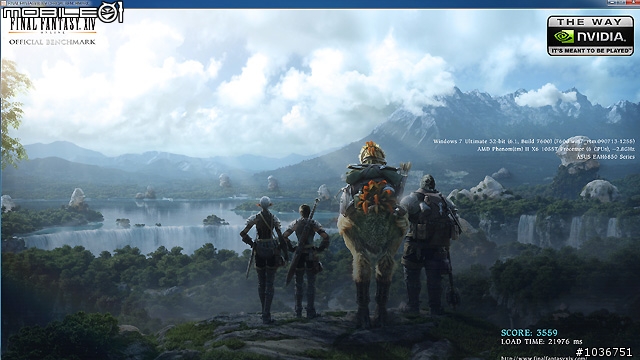

太空戰士14之Score成績:3559

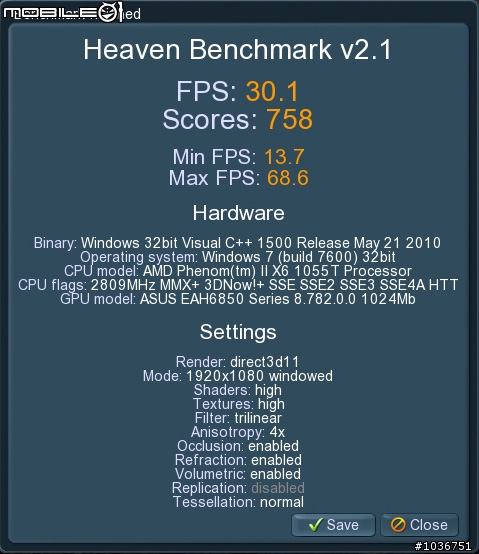

Heaven Benchmark v2.1之平均FPS值:30.1、Scores成績:758


失落的星球2(DX11模式)之Test A測試評等:B級、平均FPS值:33.7

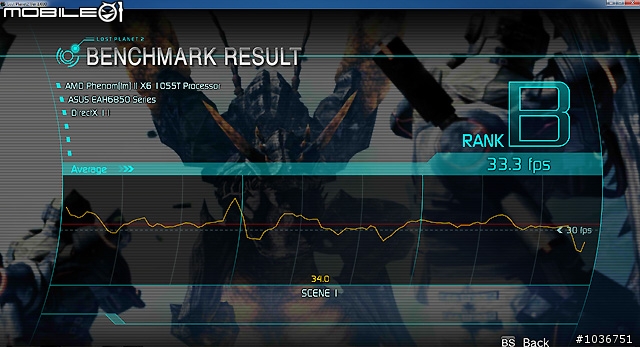

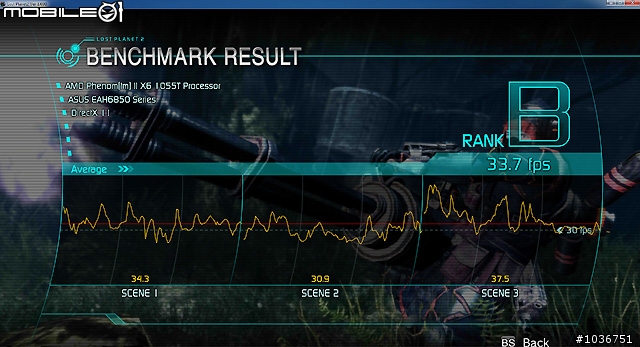

失落的星球2(DX11模式)之Test B測試評等:B級、平均FPS值:33.3

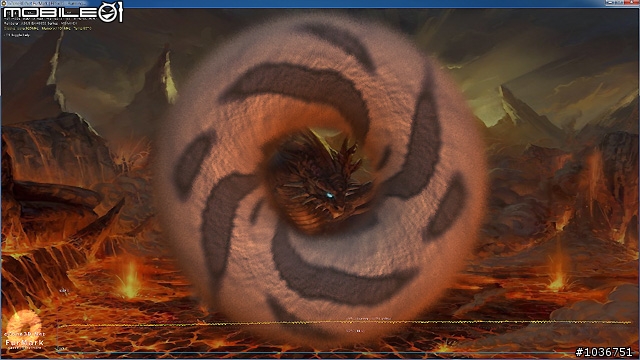

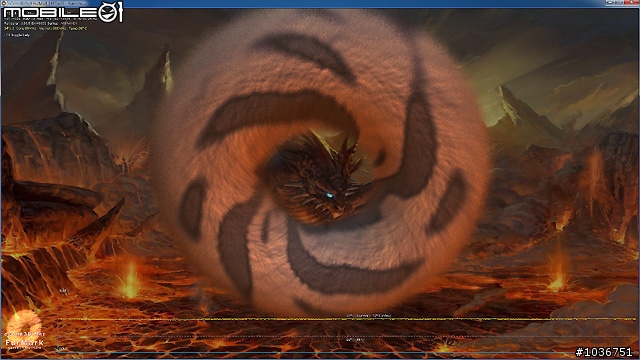

FurMark軟體之燒機測試溫度:約攝氏70度左右(最高攝氏72度)

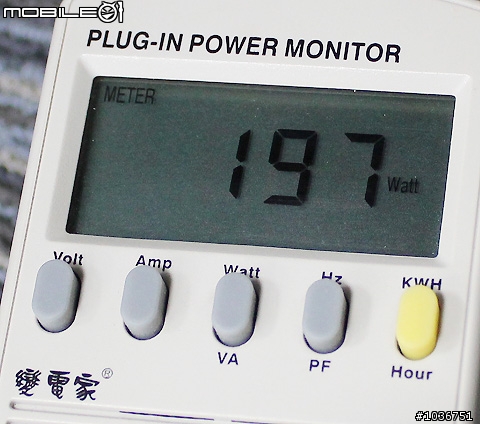

在使用FurMark軟體進行顯示卡燒機測試的時候,筆者也使用變電家來測量整個測試平台所耗用的電力,結果如下圖所示,約為197瓦。

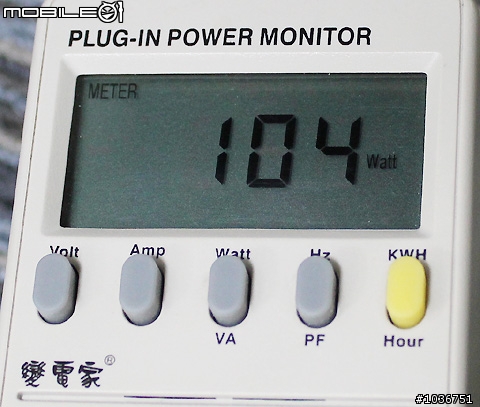

另外,筆者也有使用變電家來測量一下整個測試平台在待機狀態之下所耗用的電力,結果是約為104瓦。



超頻時脈:顯示晶片925 MHz、顯示記憶體1101 MHz

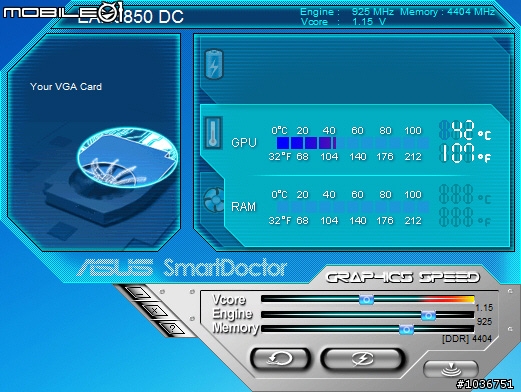

針對這款EAH6850 DirectCU/2DIS/1GD5顯示卡的超頻測試部分,筆者是使用前面提到過的Smart Doctor工具軟體來調整顯示晶片以及顯示記憶體的運作時脈。經過多次的嘗試之後,筆者最終設定的超頻運作時脈如下圖所示(可以穩定地通過本次所有測試軟體的測試),顯示晶片超頻至925 MHz、顯示記憶體超頻至1101 MHz,前者與原本的(超頻)預設時脈相比,超頻幅度約為17%,後者的超頻幅度則是約10%。(註:每一張顯示卡的可超頻幅度不盡相同,這裡僅代表筆者所拿到的這一張EAH6850 DirectCU/2DIS/1GD5顯示卡可以穩定地超頻到顯示晶片925 MHz、顯示記憶體1101 MHz的運作時脈。)


再使用GPU-Z 0.4.8版程式來確認一下這款EAH6850 DirectCU/2DIS/1GD5顯示卡的超頻運作時脈~


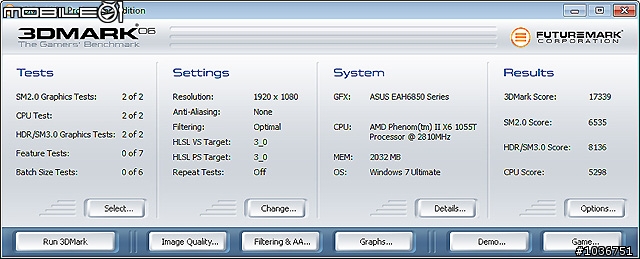

超頻後的3DMark 06之3DMark Score成績:17339,提升的效能幅度約2.3%

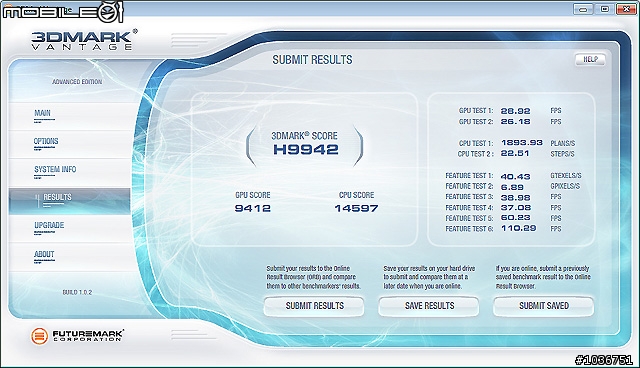

超頻後的3DMark Vantage(High模式)之3DMark Score成績:H9942、GPU Score成績:9412,前者提升的效能幅度約12.3%、後者提升的效能幅度約13.6%


超頻後的惡魔獵人4(DX10模式)之測試評等:同樣為S級
測試場景一平均FPS值:188.43,提升的效能幅度約8.1%
測試場景二平均FPS值:159.06,提升的效能幅度約7.7%
測試場景三平均FPS值:231.09,提升的效能幅度約11.3%
測試場景四平均FPS值:124.16,提升的效能幅度約10.2%


超頻後的快打旋風4之測試評等:同樣為A級
Score成績:19646,提升的效能幅度約1.3%

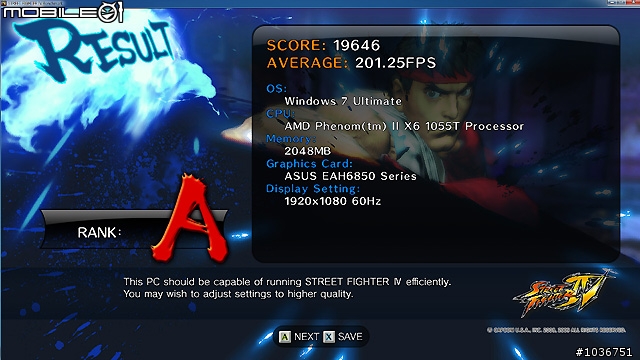

平均FPS值:201.25,提升的效能幅度約1.7%


超頻後的太空戰士14之Score成績:3807,提升的效能幅度約7.0%


超頻後的Heaven Benchmark v2.1之平均FPS值:33.4、Scores成績:841,前者提升的效能幅度約11.0%、後者提升的效能幅度約10.9%


超頻後的失落的星球2(DX11模式)之Test A測試評等:一樣是B級

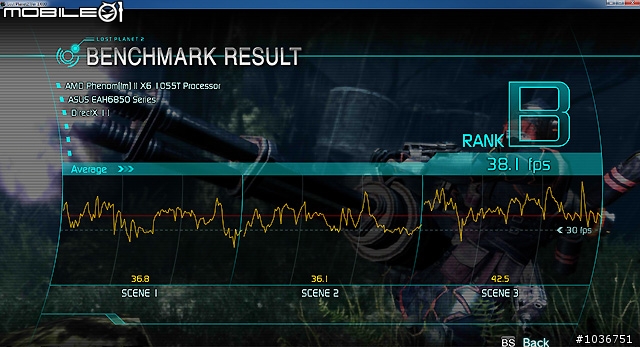

平均FPS值:38.1,提升的效能幅度約13.1%

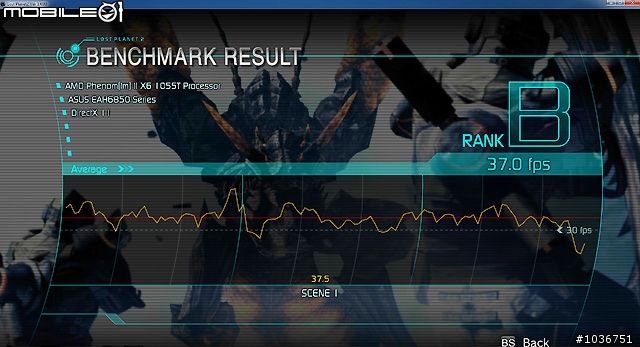

超頻後的失落的星球2(DX11模式)之Test B測試評等:一樣是B級
平均FPS值:37,提升的效能幅度約11.1%


超頻後的FurMark軟體之燒機測試溫度:約攝氏71度左右(最高攝氏73度)

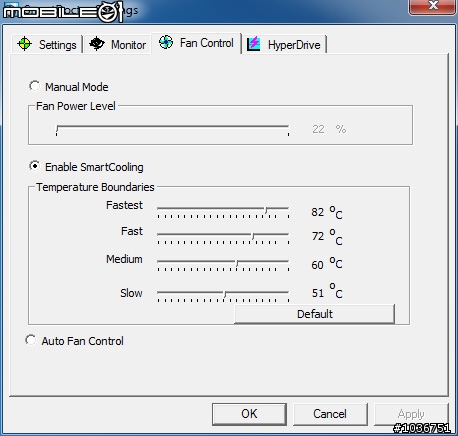

這裡筆者還有另外再做一項測試,那就是在Smart Doctor工具軟體的Fan Control頁面中,開啟智慧型溫控模式,並且將散熱風扇的轉速對應顯示晶片的運作溫度設定成如下圖的四種轉速等級。


再執行FurMark軟體來進行顯示卡的燒機測試,結果運作時脈超頻到顯示晶片925 MHz、顯示記憶體1101 MHz的EAH6850 DirectCU/2DIS/1GD5顯示卡,使用FurMark軟體所得到的燒機測試溫度約攝氏65度(最高攝氏67度),比之前在預設運作時脈時的燒機測試溫度約攝氏70度(最高約攝氏72度)還要更低;只不過如此一來,顯示卡上面的散熱風扇運轉聲音就會從"蠻安靜的"變成"稍微有一點吵"了。而要讓顯示卡的運作溫度比較低一些,還是要讓散熱風扇的運轉聲音比較安靜一些?這就要看使用者的需求來決定囉!



試用心得

還記得筆者在不久之前跟各位網友分享過的華碩Crosshair IV Extreme主機板分享文中,曾經提到這款主機板可以支援多款不同世代的顯示卡之多重顯示卡功能,而本文中的EAH6850 DirectCU/2DIS/1GD5顯示卡(採用Radeon HD 6850顯示晶片),以及上次的測試平台顯示卡:MATRIX 5870 PLATINUM(採用Radeon HD 5870顯示晶片),正好是兩款不同世代的顯示卡,所以筆者原本有想要趁著這次的機會來玩一下"Crosshair IV Extreme主機板的多重顯示卡功能"。可惜的是,筆者嘗試了一陣子之後,發現目前Crosshair IV Extreme主機板所提供的多重顯示卡功能之驅動程式還沒有辦法支援Radeon HD 6000系列顯示卡;不過根據筆者向廠商查詢的結果,新版本的驅動程式應該在最近就會推出了,到時候如果這兩款顯示卡以及Crosshair IV Extreme主機板都還在筆者的手上的話,再來跟各位網友分享"不同世代的顯示卡之多重顯示卡功能"會擦出什麼樣的火花。

而就本次試用的EAH6850 DirectCU/2DIS/1GD5顯示卡來看,由於是採用華碩專屬的DirectCU散熱解決方案,即使是筆者將顯示卡超頻到顯示晶片925 MHz、顯示記憶體1101 MHz的狀態之下,使用預設的自動風扇控制模式、執行FurMark軟體進行顯示卡的燒機測試,溫度仍然可以保持在攝氏70多度;如果開啟散熱風扇的智慧型溫控模式,執行FurMark軟體進行顯示卡的燒機測試溫度則是會降低到攝氏70度以下,顯示這款EAH6850 DirectCU/2DIS/1GD5顯示卡擁有相當不錯的散熱設計。(雖然此時的散熱風扇運轉聲音就會變得稍微有點吵了...

更重要的是,儘管華碩這款EAH6850 DirectCU/2DIS/1GD5顯示卡預設已經是一款超頻版的6850顯示卡了,但是顯然仍保留有相當不錯的超頻空間,並且也有提供簡單易用的超頻工具軟體來讓使用者嘗試。如果AMD新推出的Radeon HD 6850是您最近想要入手的顯示卡等級,那麼華碩這款EAH6850 DirectCU/2DIS/1GD5顯示卡個人認為是值得納入您採購考量的選擇之一(目前筆者所搜尋到關於這款EAH6850 DirectCU/2DIS/1GD5顯示卡的網購價格是約6.5張小朋友)。

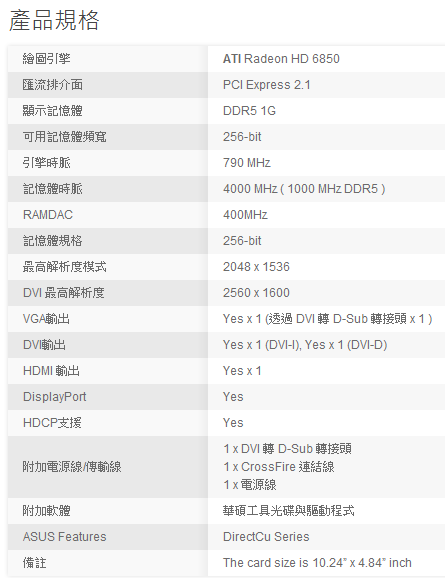

最後再補上一張由華碩的台灣官方網站上,所截取下來的EAH6850 DirectCU/2DIS/1GD5顯示卡之規格表,提供給對於這款顯示卡有興趣的網友們做一下參考。
