前一陣子在版上跟大家分享了誰說機箱不能變?試試調皮的Hello-Q吧!這篇尚拓科技的機箱介紹,不少朋友都對這個可愛的機箱感到興趣,發了私訊問我哪邊可以買到這個機箱。心動的朋友不用著急,據說台灣已經有代理商主動接洽,這幾天應該就可以在台灣買到囉。

台灣的朋友對於尚拓科技應該都還是比較陌生的,這是家還年輕的公司。尚拓是一家由台灣年輕人在大陸這邊成立的公司,主要產品機箱堅持都是台灣設計師原創設計,堅持的理念也都是原創設計,原料射出。個人覺得是非常值得留意的機箱製造商,當然也希望他們能一直保持有Hello-Q這樣的創意,設計出更多元多變的特色機箱。

破題好像說了太多,回歸主題吧!上次跟大家分享完Hello-Q這個機箱後,看了尚拓的網頁,發現還有兩個機箱設計的也非常讓我感興趣,分別是尚拓的純鏡界與尊爵這兩個系列。聯絡了一下跟朋友借來玩玩,也再度跟板友們分享一下這兩個來自尚拓的機箱囉。


在QQ上敲了在尚拓的朋友,凹他借產品我試玩後,很夠意思的這兩大箱東西隔天就來到我的宿舍門口了。其實大陸這邊的物流業真的做的很讓人佩服,深圳到北京,24小時到貨,真的很快。


今天分享的機箱第一號~尚拓純鏡界。為什麼對這個機箱有興趣?老實說,純粹是個人喜好作祟啦!很少看到這種紅的發亮,紅到扎眼的機箱啊!超漂亮的法拉利紅,第一眼看到就喜歡上了。純鏡界的鋼琴鏡面效果設計,搭配法拉利般的火紅,真的是非常搶眼。共有黑、白、紅、藍、黃5種顏色可以選擇,流線的外型、鏡面的質感跟純色的設計,簡單而吸引人。

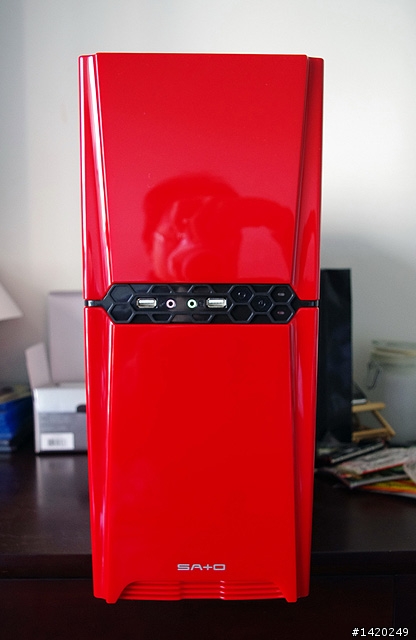

純鏡界機箱前方正面,可以發現到整個前面板就是鏡面設計,真的是可以當鏡子來使用了。平滑光整,據說這個就是ABS原料射出一次成型,沒有其他的塗料處理。不過後來發現這樣的鏡面設計實在不適合在北京用,因為乾燥引起的靜電問題,會讓灰塵棉絮吸附在上面,然後美美的鏡面上就很明顯。

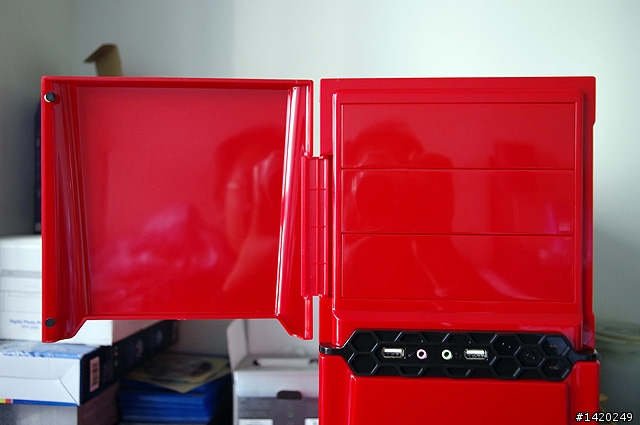

純鏡界的特色之一,前面版的最大180度開蓋式設計,一方面可以維持鏡面的美觀度,再來也可以有防塵的效果。面板是用磁鐵吸附式,所以也不會有卡榫那種磨損後關不緊的問題。當然啦,裡面也完完全全的是鏡面設計,亮的刺眼。

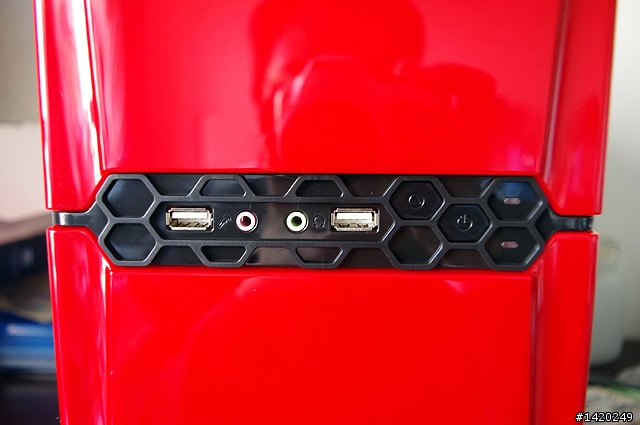

前方中央這邊有設計兩個usb 2.0的連接埠以及前置的耳機與麥克風插口,只要線材正確的安裝在主機板上的擴充埠就可以使用。另外與Hello-Q一樣,電源鍵、Reset重啟鍵,以及電源指示燈跟硬碟指示燈,都巧妙的隱藏在前面版的造型設計中,看起來就不會很突兀,相當用心。

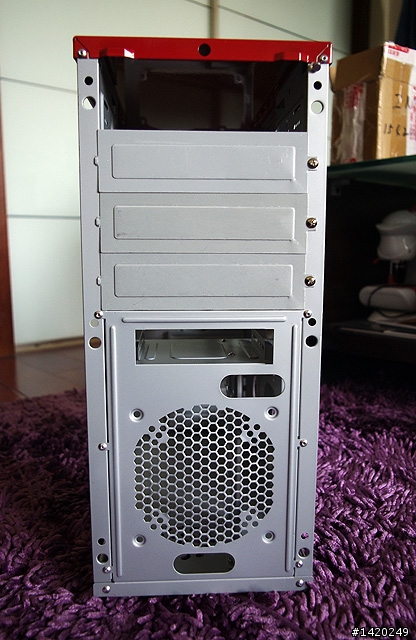

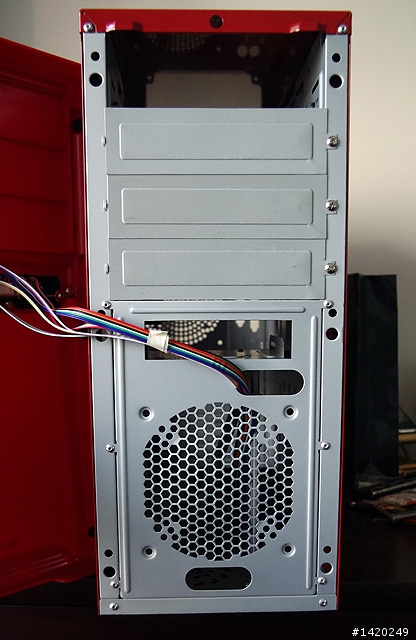

拆掉前面版就可以發現到前方有預留一個12公分風扇的安裝槽,喜歡散熱好一點的朋友可以自行安裝。另外也可以發現上方4個5.25吋的擴充區這邊的檔版,是用螺絲鎖上去的,可以輕易的拆卸,不需要硬扭扭斷,不僅費力,也容易刮傷手,這個設計也很貼心。而最下方有個導風口,配合前面板下方的進氣口,可以保持機箱內的空氣流動,加強散熱。

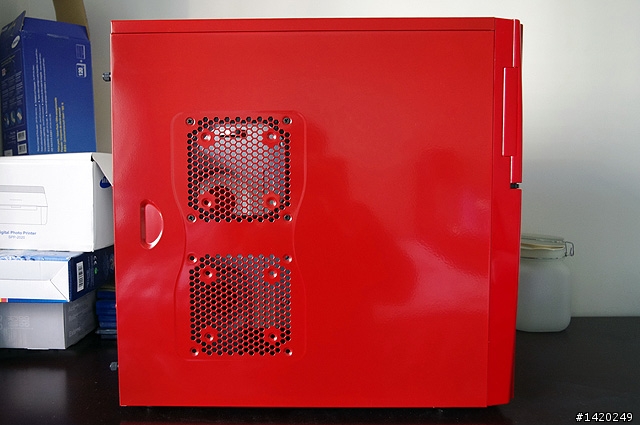

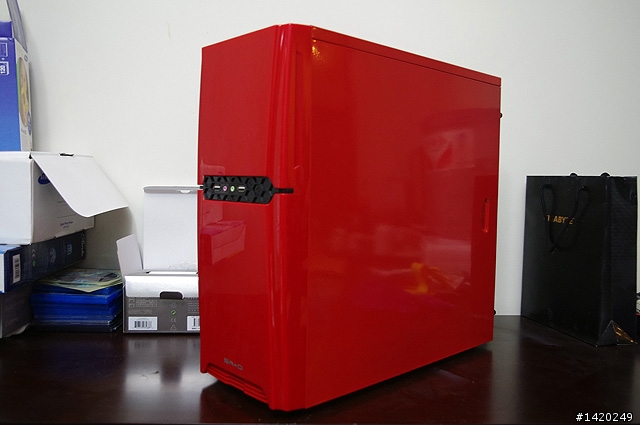

左側版,這個也是火紅的顏色,反正我想紅色的純鏡界應該可以燒到喜歡紅色的朋友啊!側板這邊也有兩個預留的風扇安裝槽,可以安裝8公分或是12公分的系統風扇來協助散熱。

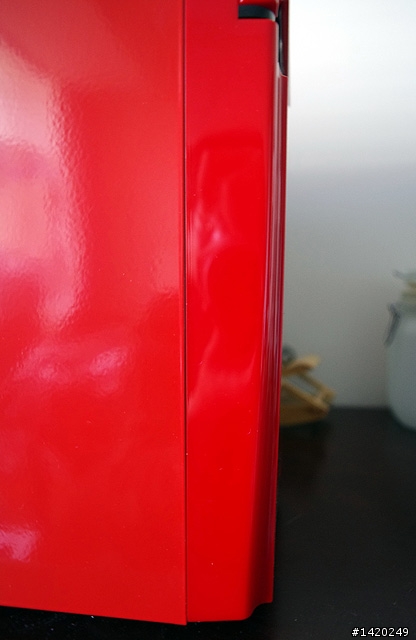

從照片可以看得出來,側板的金屬加上紅色亮面烤漆,跟前板的ABS塑料一次射出成型,兩者間的顏色有些許的差異。不明顯,但是還是跟大家分享一下。我想因為材質的關係當然會有影響啦,些微的差異,應該可以忽視。

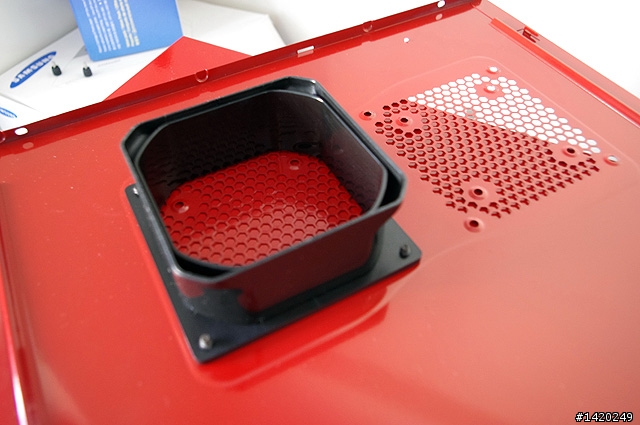

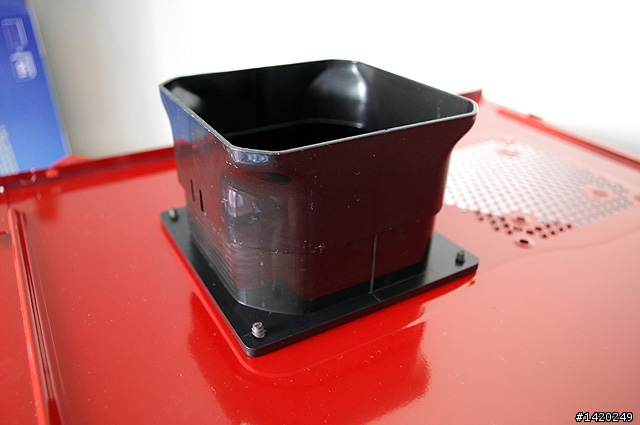

側板內,可以發現到預留的兩個8/12公分散熱風扇安裝處,其中有一個安裝了伸縮式的風罩,可以直接對應溫度最高的CPU強化散熱的效果。這點在對於一些超頻玩家來說,應該是非常需要的功能。

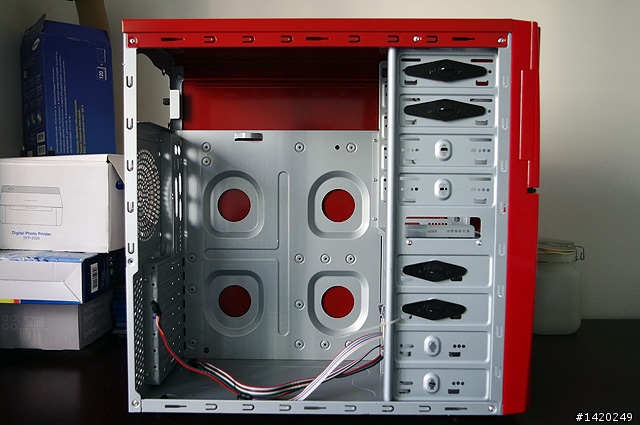

移除側板,讓我們來看一下純鏡界的內在部分吧!首先當然第一個可以發現的是,純鏡界是一個ATX機箱,所以不管是Micro ATX或是ATX的主機板,都可以安裝了,這點比Hello-Q更有彈性些,不過體積當然也更大了些。


另外純鏡界內部的做工也相當的精細,大部都有卷邊設計,細部也都特別處理過,安裝時可以放心,不會很容易就刮傷手。另外透過圖片也可以發現,純鏡界在3.5與5.25吋的裝置安裝方面,也提供了免螺絲的無工具安裝設計,手上這組機箱內附的是二大二小的安裝配件,應該是夠一般使用者的使用需求了。

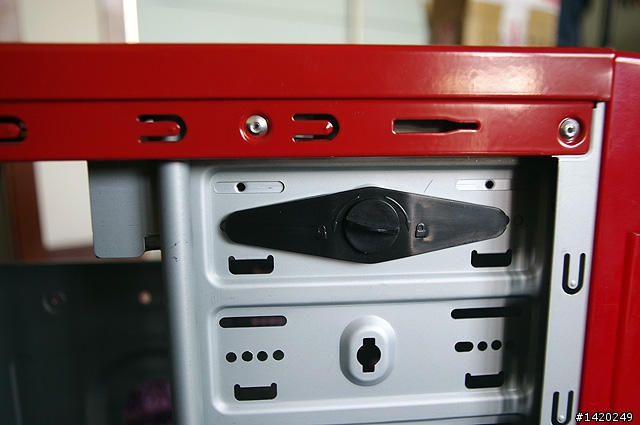

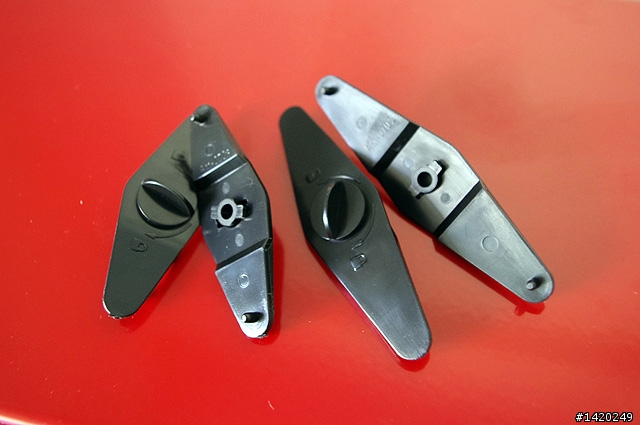

免工具安裝組件的特寫,將裝備安裝到位後,扣上並且旋轉開關就可以固定上了。

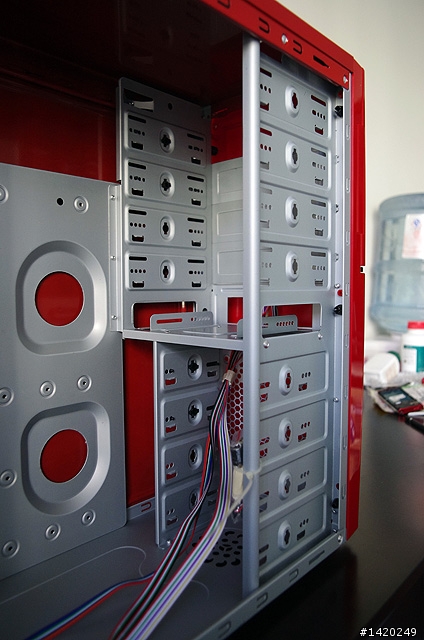

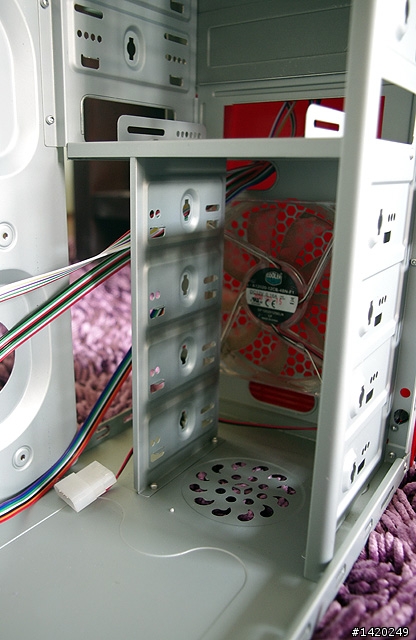

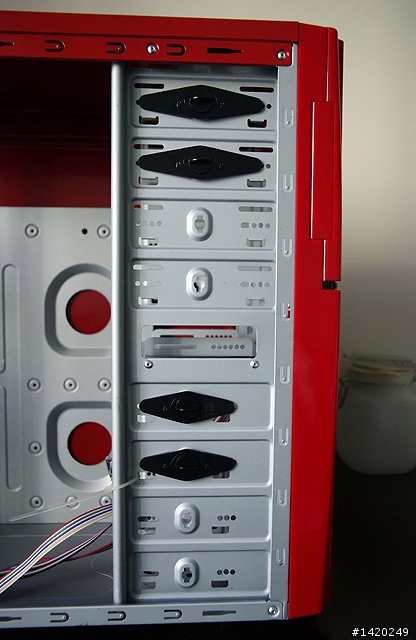

磁碟機安裝槽的部份,由於純鏡界是標準ATX大小的機箱,因此提供的擴充槽也相當的完整。包括5.25吋四個跟3.5吋五個安裝空間,對於進階玩家來說也是相當足夠的。3.25吋硬碟安裝區下方也可以發現有鏤空設計,可以提昇散熱的效果。

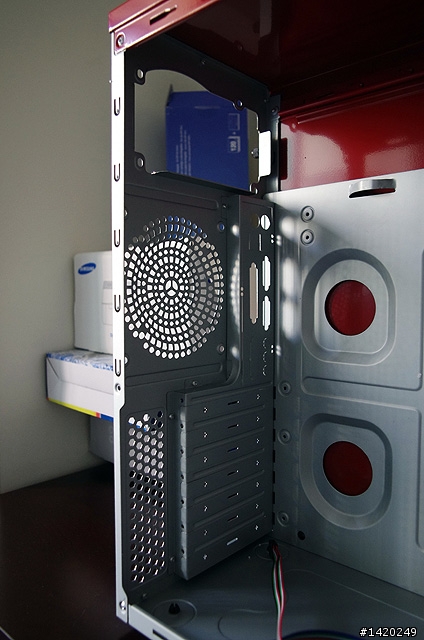

機箱內部後面,純鏡界的電源供應器還是安裝在上方,後面也有大面積的鏤空散熱區,以及預留的9/12公分系統風扇安裝位置。

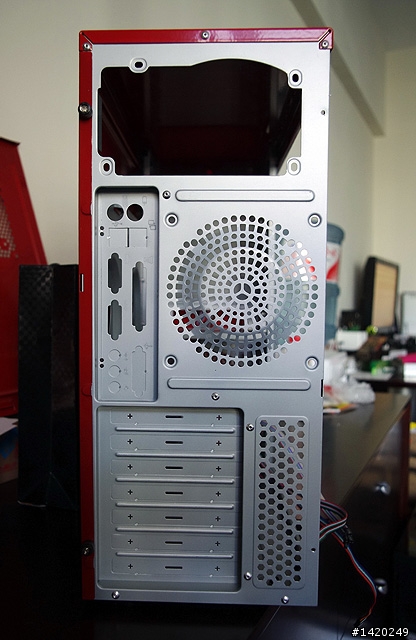

從背後看,這邊除了可以看到剛剛上面提到的部份外,也可以留意到純鏡界的兩邊側板使用的也是大型的手動螺絲,拆側板也不用動用到工具。

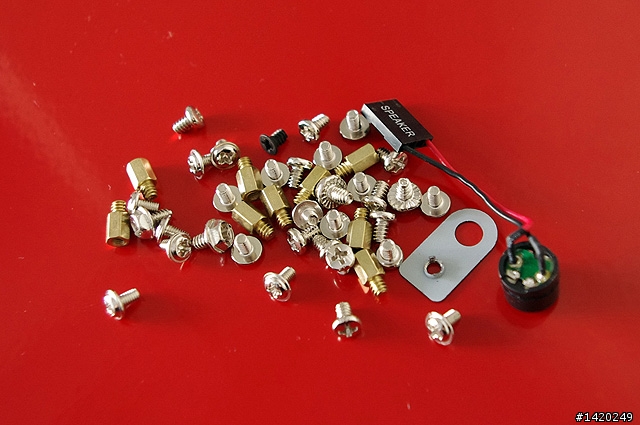

附贈的螺絲等小零件就固定在機殼內,這個相信有在DIY的朋友,都跟我一樣,蒐集了一大包。這些螺絲很有趣,多到滿出來,留著好像也沒什麼地方用的上(因為每次買新的東西都會附贈),丟掉又可惜。

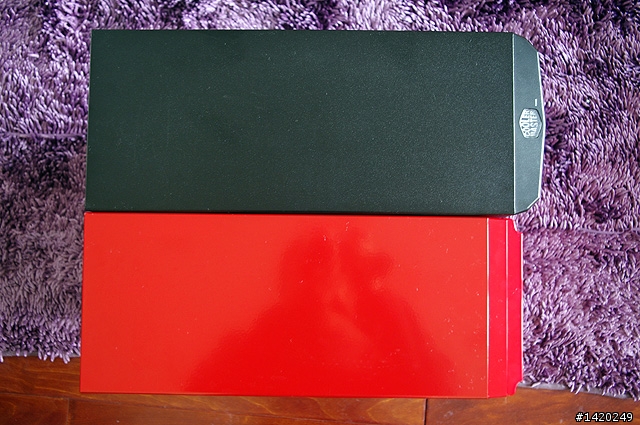

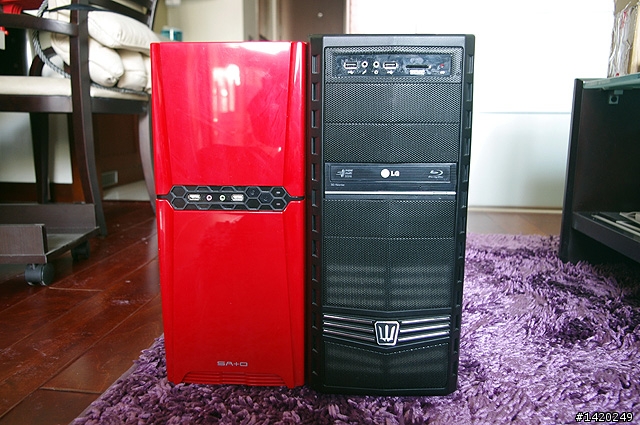

拿純鏡界跟我之前分享過的CoolerMaster型號PC-K300-KKN1-GP 的標準ATX機箱尺寸比較一下,可以發現除了高度稍矮之外,寬度也稍微窄了些。純鏡界的尺寸大概是(H)415x(W)185x(D)430mm,大家可以參考一下。

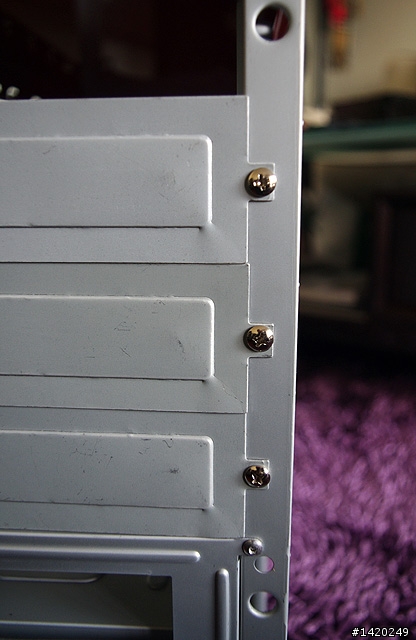

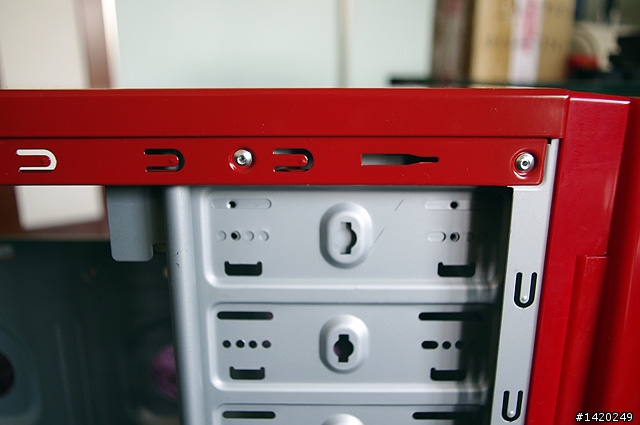

開始來組裝看看吧!第一個步驟當然是拆掉前面板來安裝前方的散熱系統風扇。這邊也放大跟大家分享一下前面提過的,5.25吋擴充槽部分的檔板,是用螺絲鎖上去的,不只可以拆下也可以裝上,而且不刮傷手,這點很棒。雖然廠商要多一份工,多些許成本,但是對使用者來說是很貼心的。

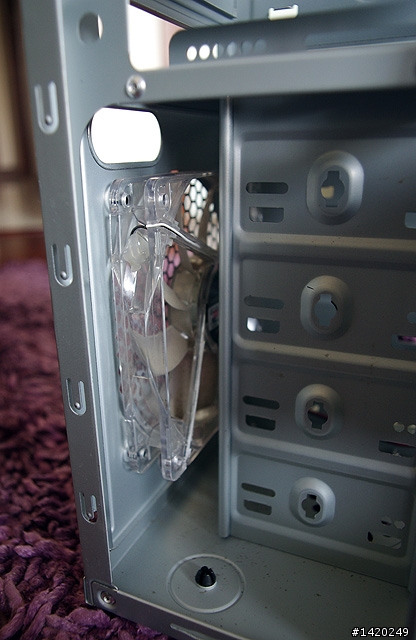

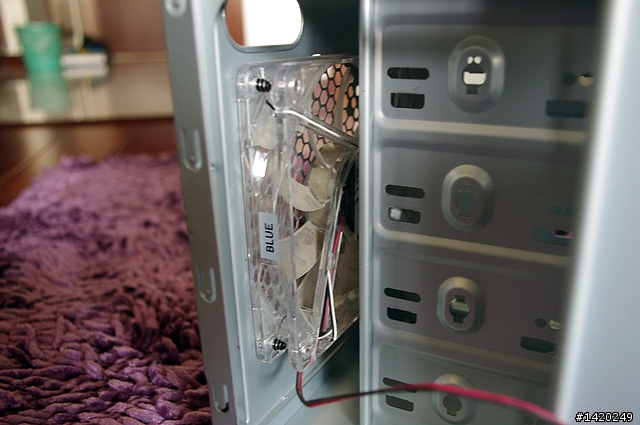

前方安裝12公分的風扇,這邊我用吸入的進風方向,讓空氣流入機箱中。

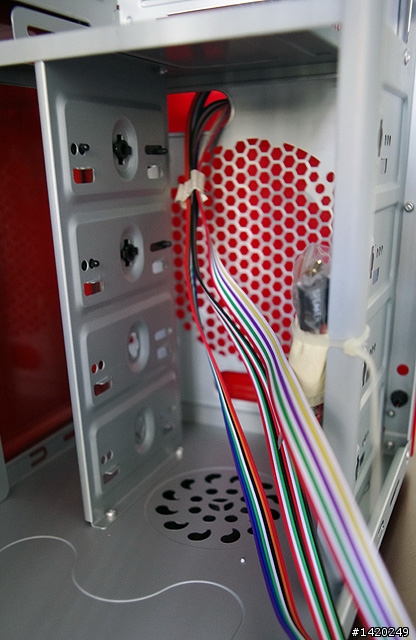

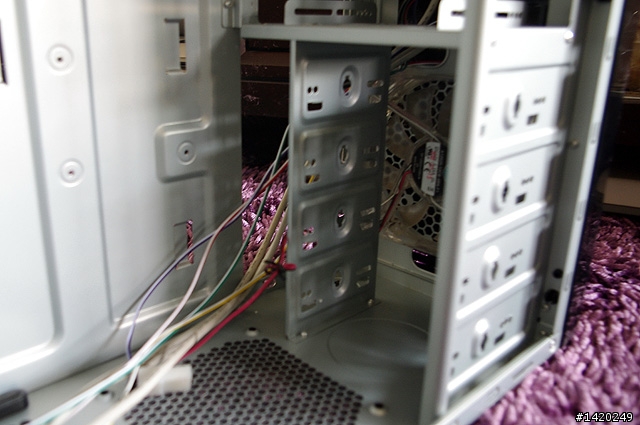

至於前方面板擴充線材與風扇的電源線材部分,可以直接從機箱內部右側拉入,就不會發生像Hello-Q那樣被線材卡住佔去一個3.5吋磁碟擴充槽的問題。


安裝光碟機吧!把光碟機安裝到定位後,不用找螺絲,不用拿螺絲起子,直接拿起免工具安裝配件,扣上後扭緊就完成安裝了。

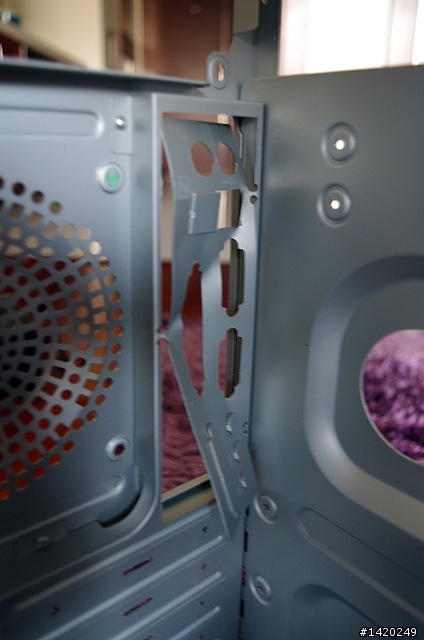

安裝主機板時發現一個問題,純鏡界後方的I/O孔位檔板這塊,並沒有直接拆下後出貨,而且也不像前面設計那麼貼心用螺絲固定,使用者得要費勁的去扭轉拆卸。不巧我手上又沒有斜口鉗可以去剪,也不知道他用料太好還是怎樣,材質的延展性不差,扭了幾分鐘才成功拆下。邊扭還要邊擔心去割傷手,這點真的比較不方便一點。

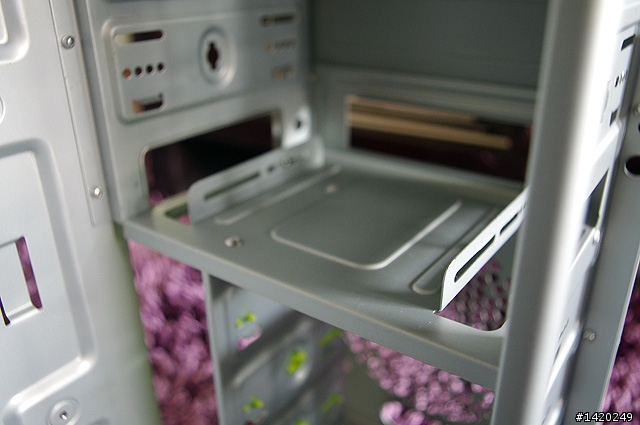

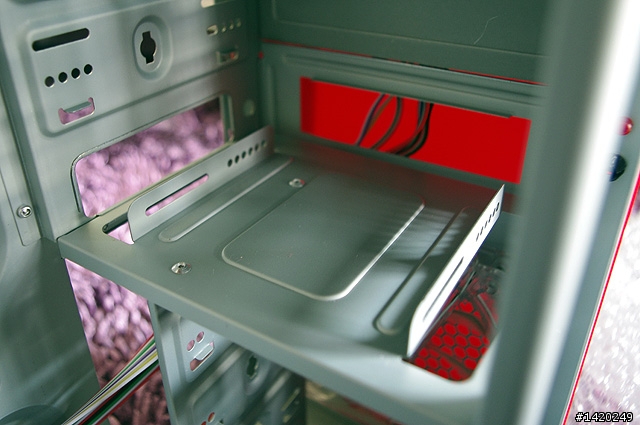

前方的3.5吋最上方的安裝區域,其實我覺得這個有點弔詭。這邊的設計應該是可以提供給軟碟機或是多功能讀卡機來安裝的。但是純鏡界與下面會介紹到的尊爵這兩個機箱,在第四個5.25吋安裝槽與第一個3.5吋安裝槽的部份,都是完全被前面板給檔死的。也就是說,他還是無法安裝3.5吋的軟碟或是多合一讀卡機,除非你每次要用都要把整個前面板插下。我覺得這樣的設計是比較不方便的,希望尚拓後續的產品能夠保留一些彈性的空間,讓使用者能夠可以有所選擇。

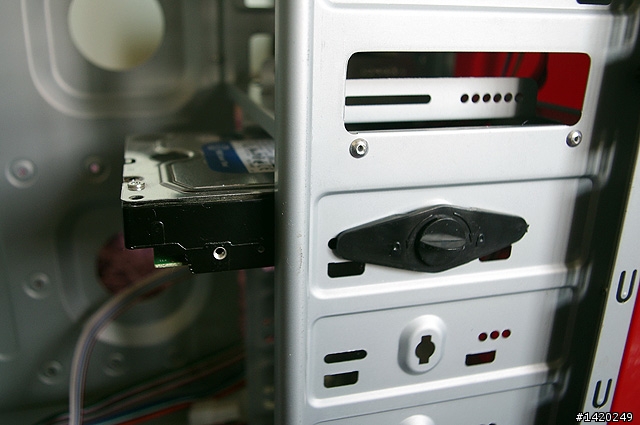

硬碟安裝,同樣使用免螺絲的無工具安裝法就好。我實際測試了一下,這樣的安裝方式還不錯,不會有原本擔心硬碟或光碟高速轉動時會出現的噪音。

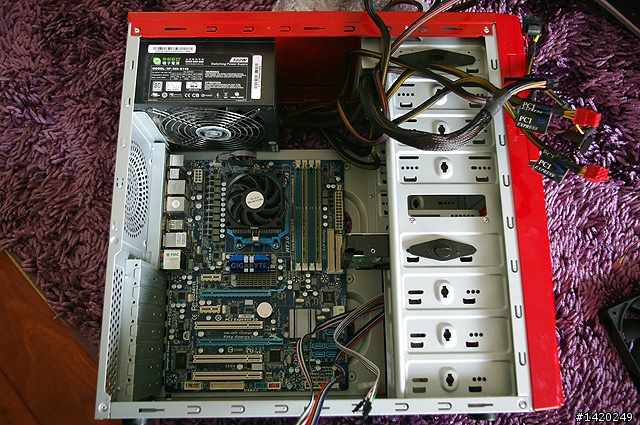

不過要特別留意的是,如果主機板的體積稍微大一些,那個硬碟安裝後,是會搭到主機板上方的。也就是說第一個主機板記得先裝(廢話),在來就是線材的接埠部分,有些可能會跟硬碟離的比較近,安裝需要費點心思整線。


好了,接下來的安裝過程,我想都差不多,這邊先偷個懶,讓我們到後面再繼續分享吧!接下來讓我們看看今天另外的一位主角~尚拓科技的屬於比較高階的機箱,代號尊爵。

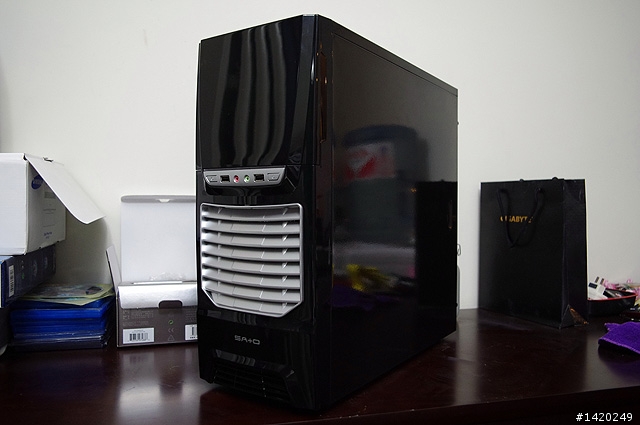

這次借來的尊爵機箱,是黑色的機種。外觀跟純鏡面類似,前面板都是ABS原料射出一次成型沒有其他的塗料處理,所以當然也是有一定的質感。尊爵系列在官網上看到的有紅藍黑三種顏色,強調在強化散熱方面的設計,適合DIY的重度玩家。不過也一樣,在灰塵多靜電強的北京冬季,很快的鏡面設計就破功了。

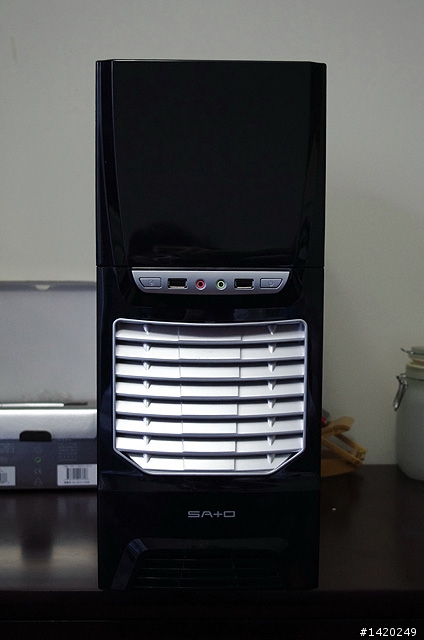

尊爵的正面照,可以發現他跟純鏡界最大的不同,就是他在下方多了一個大面積的進氣口部分,強化了散熱的設計。

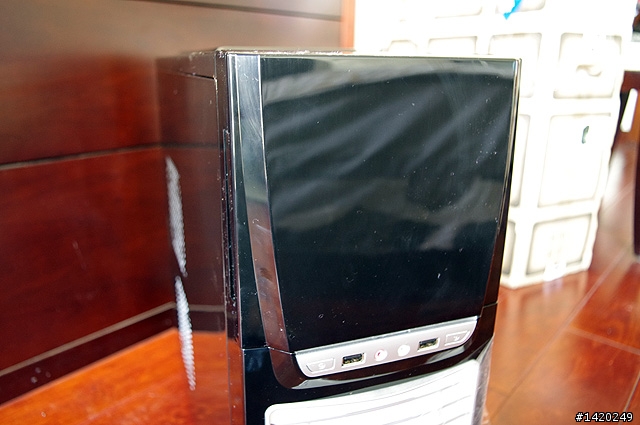

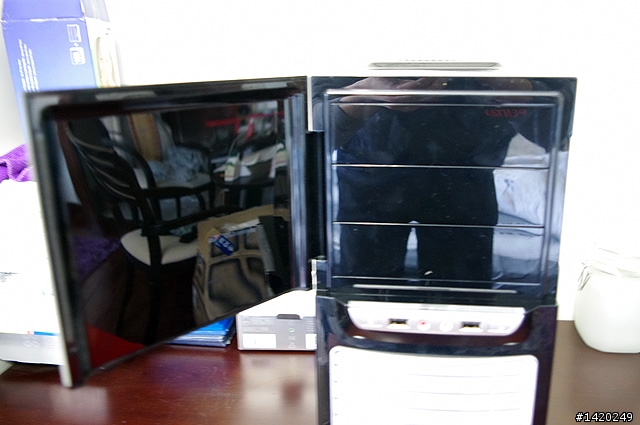

另外尊爵也跟純鏡界相同,上方的5.25吋部分用了可以180度對開的開蓋式設計,美觀又防塵。前面提過,蓋子是磁吸附式,因此不會有卡榫磨損關埠緊的問題需要擔心。這種鏡面會倒映的東西真的很部好拍照,影響對焦又會反光(自己拍照技術不好還在嫌)。

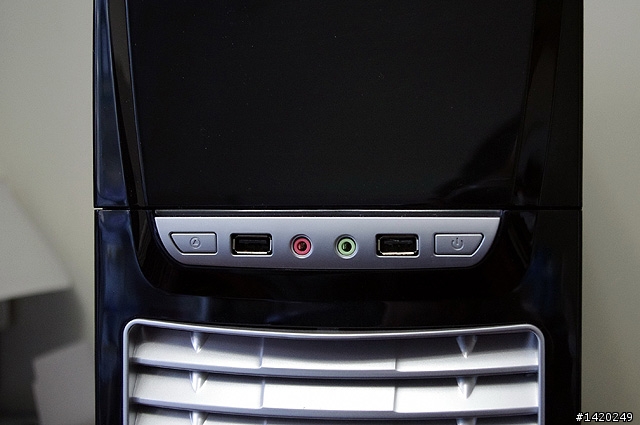

前面板中間,這裡兩側是reset跟電源鈕,中間一樣有兩個USB2.0與麥克風、耳機的前置插口。仔細看上面可以看到一條線,這是電源跟硬碟指示燈,後面會有照片分享。

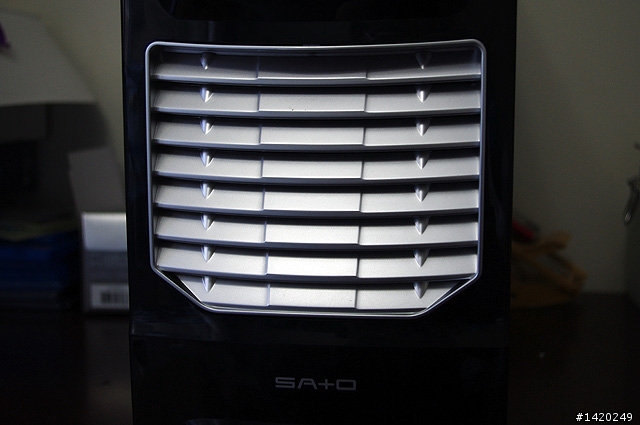

下方的大型進氣口,這個後面就是12公分的系統風扇,對於散熱的幫助來說不小。

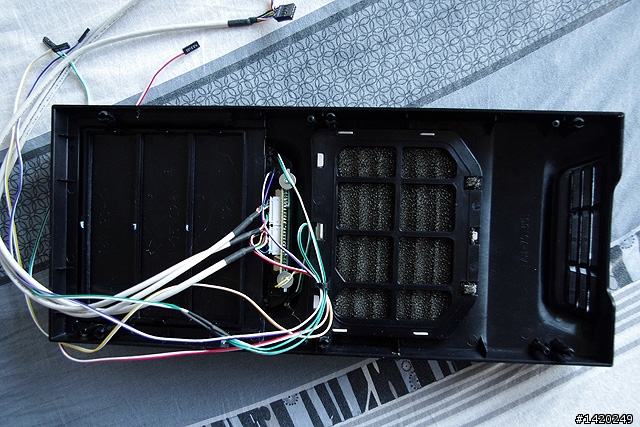

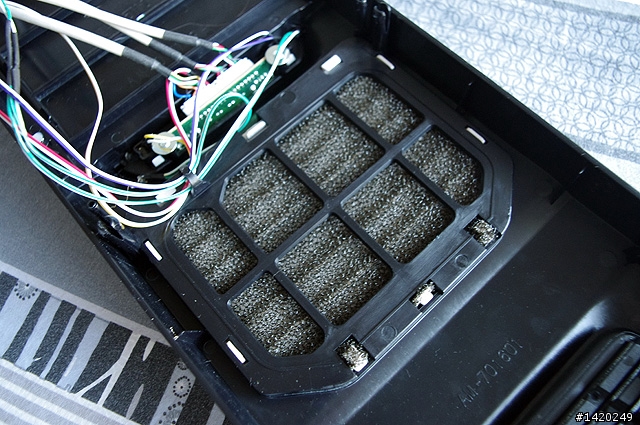

拆下前面板,也可以看到這大型的進氣口有海綿濾網,可以稍微的過濾空氣中的髒東西跟棉絮,防止隨著空氣進入機箱中。這個是可以拆卸下來清洗的,也不用擔心久了之後會影響空氣流動的效果。

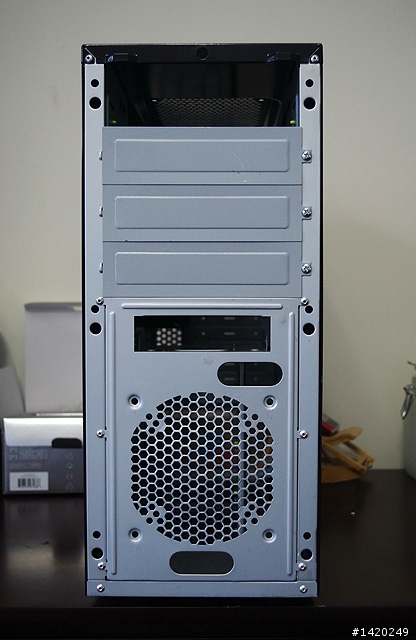

同樣的,拆下面板後的照片來一枚。前方樣式跟純鏡界很像,上方的5.25吋擴充槽檔板一樣是螺絲鎖上去的,中間有12公分的系統風扇安裝處,下方也還是有進氣口的設計。

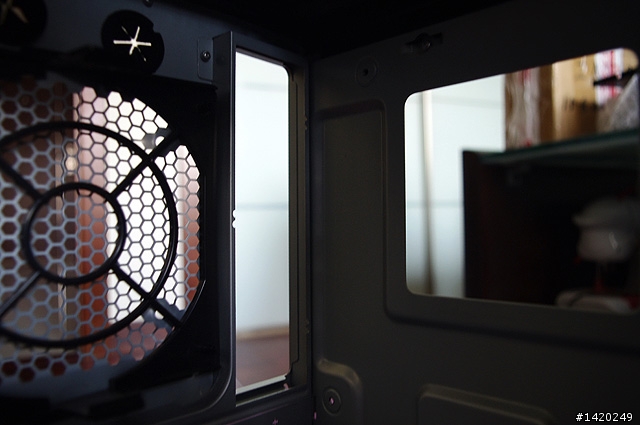

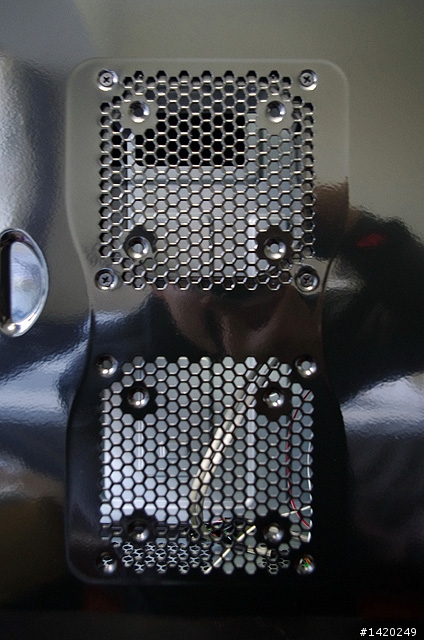

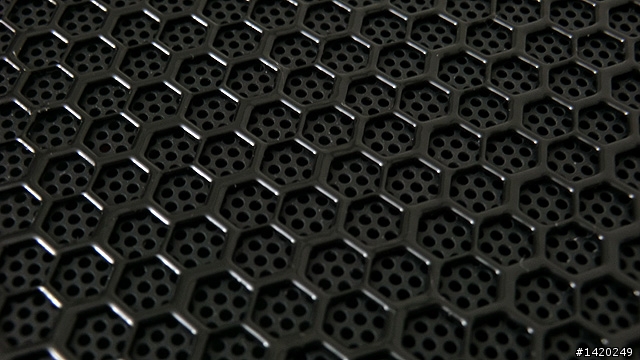

不過在機箱的上方這邊,尊爵還有兩個12公分的系統風扇安裝設計,對於散熱這一點,尊爵真的是非常的強調。頂上這兩個散熱的風扇安裝處,也貼心的設計了濾網,同樣不太需要會有大量的棉絮或是髒東西進入。

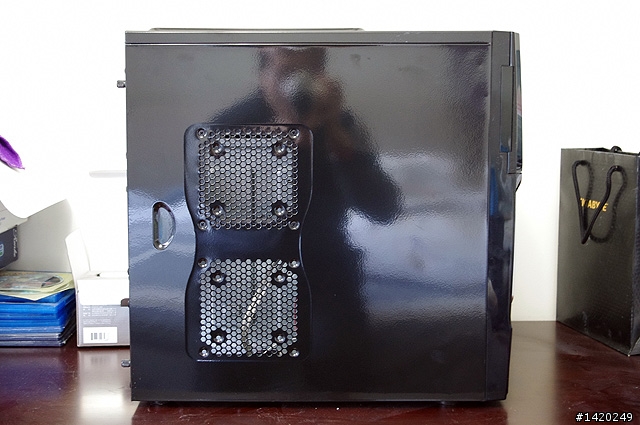

左側側板,這裡也是一樣有兩個8/12公分的系統風扇安裝處。如果真的想要有最好散熱效果的話,不用擔心,有的是地方讓你裝風扇,規劃好空氣的進出流動路線,風向方向裝好就好。至於顏色部分,尊爵跟純鏡界一樣,都是純色為主體,SECC鍍鋅鋼板的材質質感也不錯。我想比較可惜的是重量,我覺得輕了一些,再沉一些會覺得更扎實些。

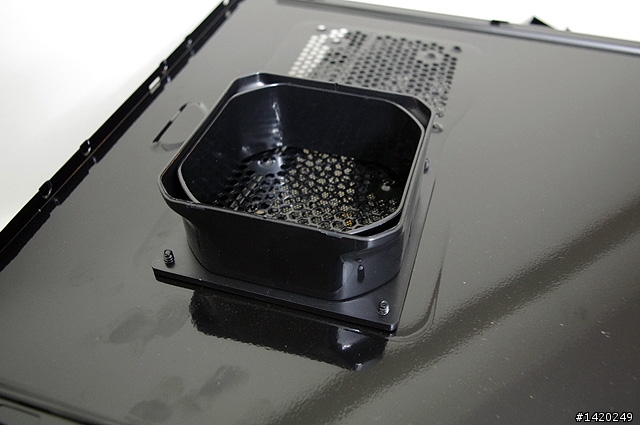

跟純鏡界的設計相同,可以發現到預留的兩個8/12公分散熱風扇安裝處,其中有一個安裝了伸縮式的風罩,可以直接對應溫度最高的CPU強化散熱的效果。但是這個在純鏡界上沒問題,但在尊爵上卻有點錯誤,等等後面會有安裝的實圖解釋。


移除側板,讓我們看看尊爵機箱內部的設計吧!當然尊爵的大小跟純鏡界幾乎是相同的,都是標準ATX的機箱,所以絕大多數的主機板都可以安裝使用。

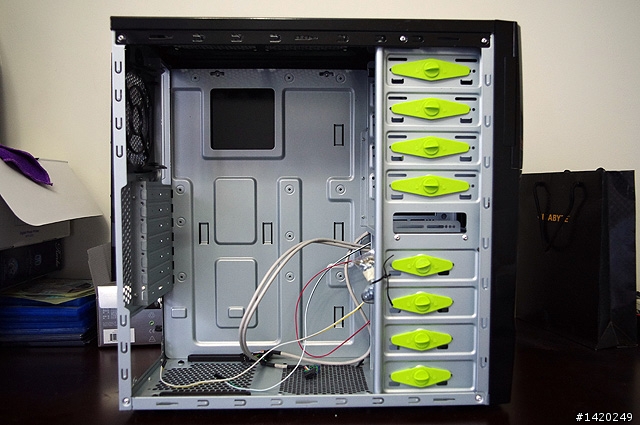

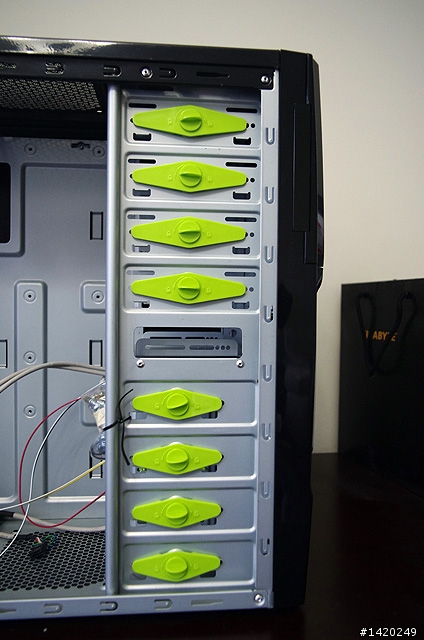

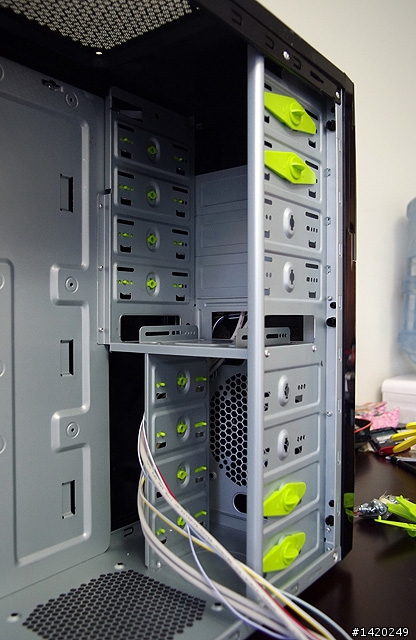

仔細看一下,尊爵同樣是4大5小的磁碟擴充設計,做工也相當細緻,該卷邊的有卷邊,該打磨的有打磨,安裝起來不太會有刮手的情況。同樣的側板跟內部磁碟安裝這邊都是免工具安裝設計,而且收到的這款尊爵機箱,在磁碟的免螺絲安裝工具組,還提供了4大4小八組,比純鏡界要來的完整。

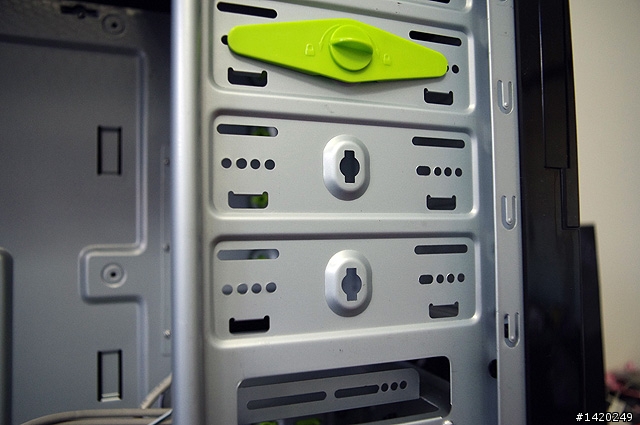

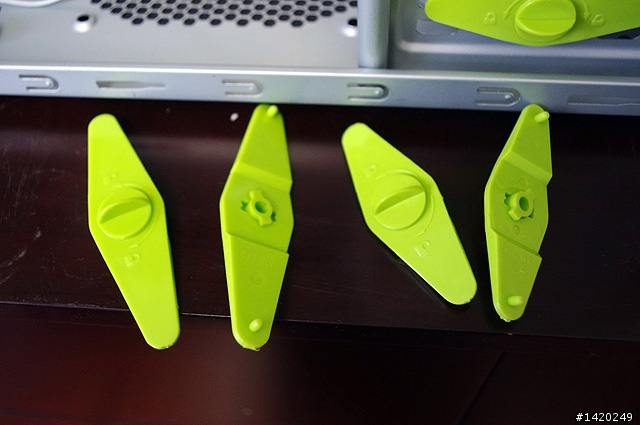

磁碟安裝的無螺絲安裝配件,這個跟純鏡界上使用的是一樣的,只是顏色改成螢光綠。


尊爵機箱內前方的配置,這個跟純境界也是大同小異,四大五小,其中最下方的5.25吋與第一個3.5吋安裝槽都被前面板完全遮蔽,因此無法安裝軟碟機或是多合一讀卡機。

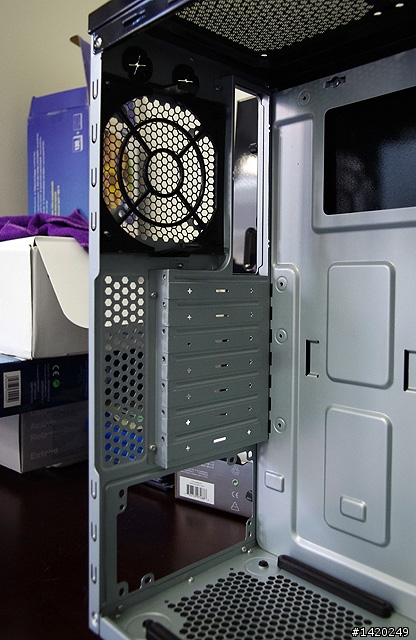

機箱內部後方,這邊可以看出尊爵系列除了比純鏡界系列強化了散熱的設計外,還把電源供應器的位置移動到了機殼下方,這點許多朋友應該都蠻喜歡的。一來可以解決電源供應器產生的熱量問題,二來機身重心也更穩定些。另外可以看到機身後方的12公分系統風扇安裝處有裝上了扣具,所以不需要螺絲跟工具,就可以安裝12公分的系統風扇來強化散熱效果。

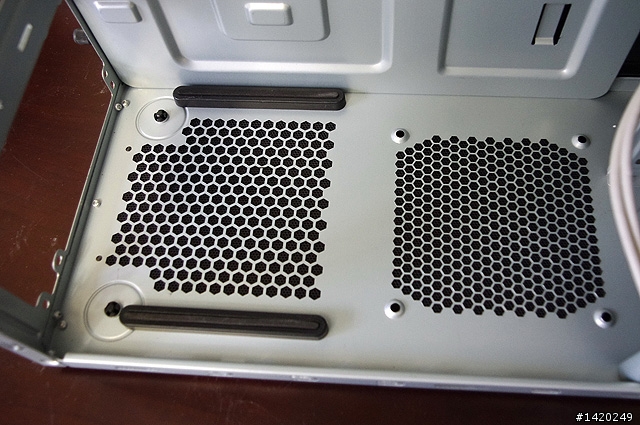

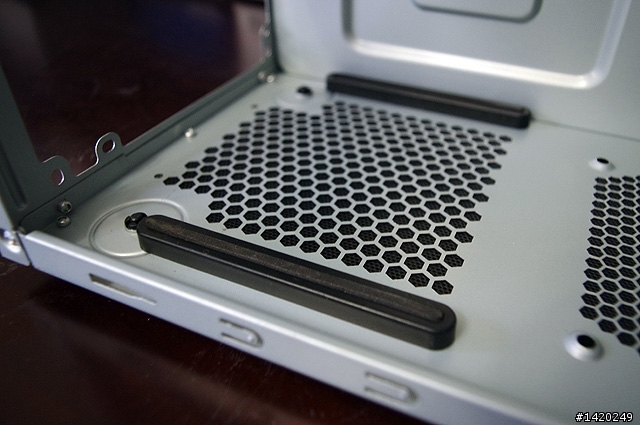

下方電源供應器的安裝設計,這邊很不錯,除了有增高墊來加強通風與吸震的效果外,可以看到下面電源的位置也特別開了散熱口,而且一旁還有另外一個12公分的散熱風扇安裝位置。前方一個,上方兩個,側板兩個,下方一個,後面一個,尊爵的機箱一共可以安裝七個散熱風扇,應該可以滿足重度玩家的需求囉。

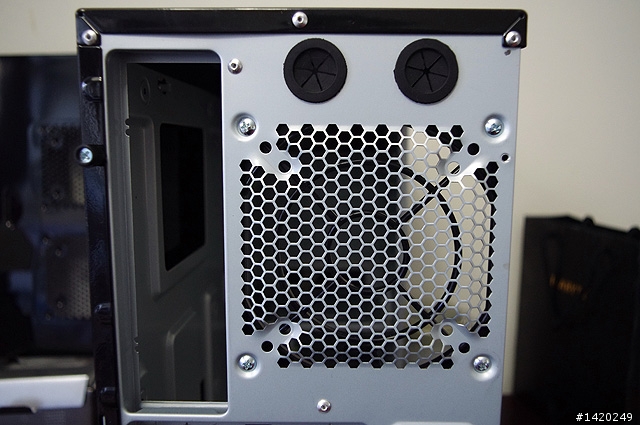

從背後看,除了前面提到的幾點外,在上方還有兩個預設的圓形開口,可以讓線材通過,方便使用者安裝一些線材,例如使用水冷的散熱器。線材的位置在最上方,配合電源供應器下置式的設計,剛好就在CPU附近的位置,因此在管線了安排上也相當便利。

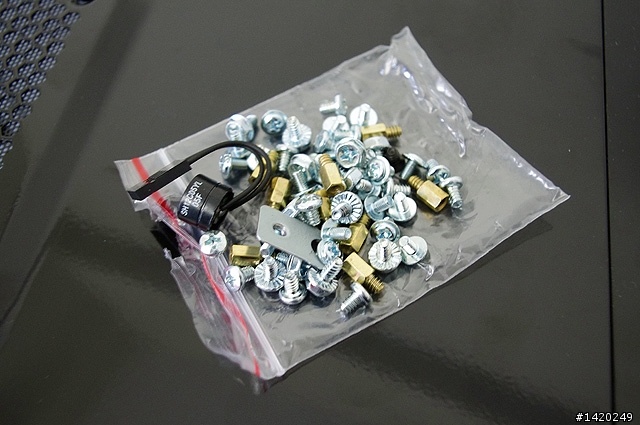

配件包,螺絲跟腳柱、系統喇叭等配件,這些跟純鏡界一樣。

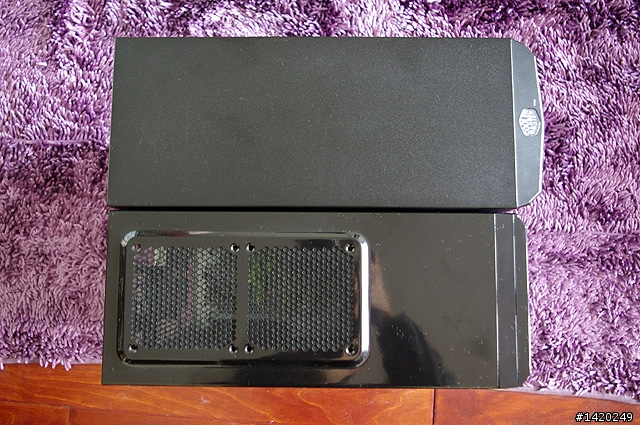

一樣跟CoolerMaster PC-K300-KKN1-GP比較一下體積,由於尊爵跟純鏡界大小是相同的,因次在高度與寬度上略微小一些。




當然第一個動作,還是拆掉前面板來安裝系統風扇啦,這邊前方讓他進氣,然後後方與上方出氣,這樣機箱內空氣的流通就可以維持不錯的動線。


相同的面板線材就讓他走右邊,不會檔到磁碟機的安裝。

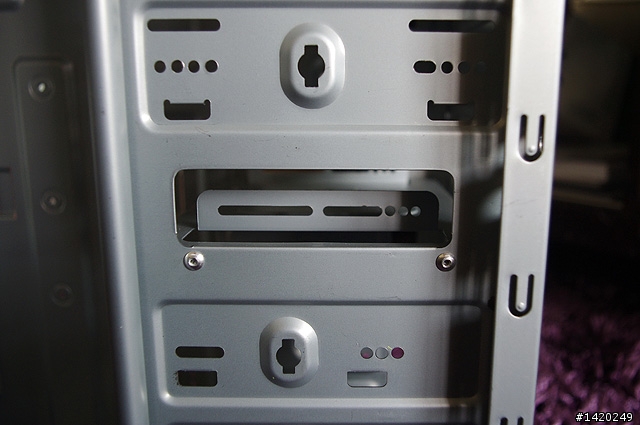

3.5吋第一個安裝位置,這個原本應該是設計要給軟碟機的,但是前面也提過了,前面版並沒有軟碟機的開口,所以還是只能安裝硬碟。這個部分就看原廠之後的產品是不是可以修正了。


可以留意一下,第一個3.5吋的安裝槽是無法使用免螺絲的扣具,這個就一定只能用螺絲去鎖了,當然這部份純鏡界也一樣。

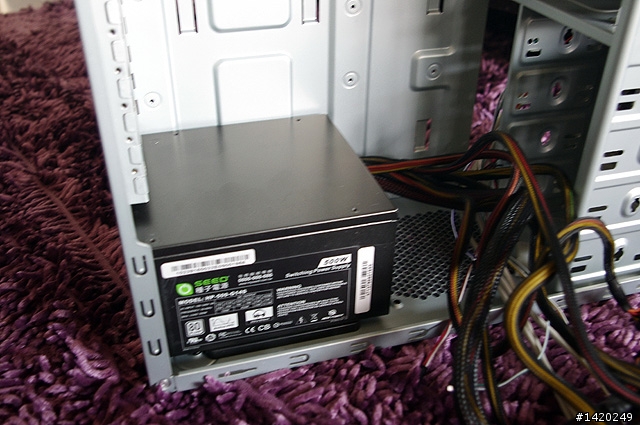

電源安裝,風扇面由於下方有開散熱口,所以我就讓他朝下了。這個部分可以看電源供應器廠的設計,尊爵的電源供應器固定位置那邊設計的不錯,螺絲的孔位上下兩種都有預留,因此不用擔心。


留意了一下尊爵後方的I/O孔位檔板這塊,出貨時就已經拆下囉,讚啦!這樣就不用在那邊費力扭半天,然後還要擔心去刮到手了,直接把主機板搭配的那塊I/O孔位檔板裝上就可以使用了。

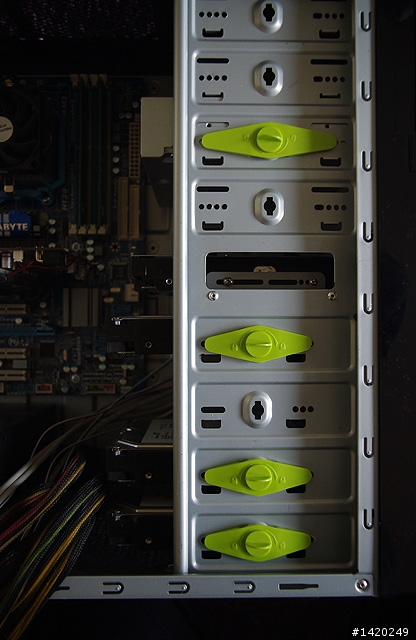

磁碟安裝!當然我這個阿宅永遠信奉的守則是『硬碟的容量,決定宅的力量』,因此只裝了一台光碟機,硬碟一定要多裝幾個的!免工具的安裝組件真的蠻好用的,而且安裝好後使用了一禮拜,也沒有聽到有什麼運轉時發生的異音。

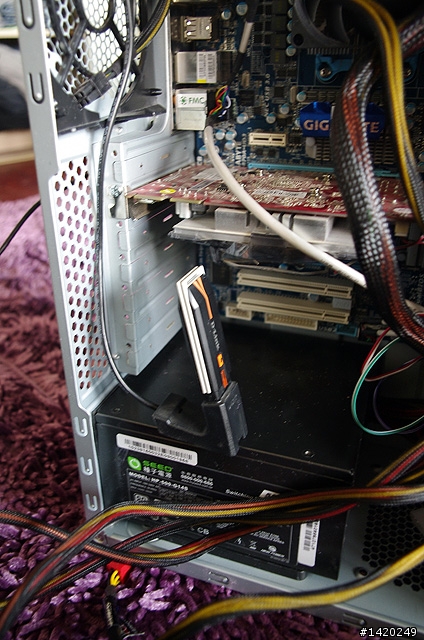

本來有想過利用後面水冷的管線孔,把外接的USB無線網卡拉進去機殼內,這樣就不用放在外面了。不過後來還是擔心金屬機殼的遮蔽效應,放棄了,還是乖乖放在主機上方吧!

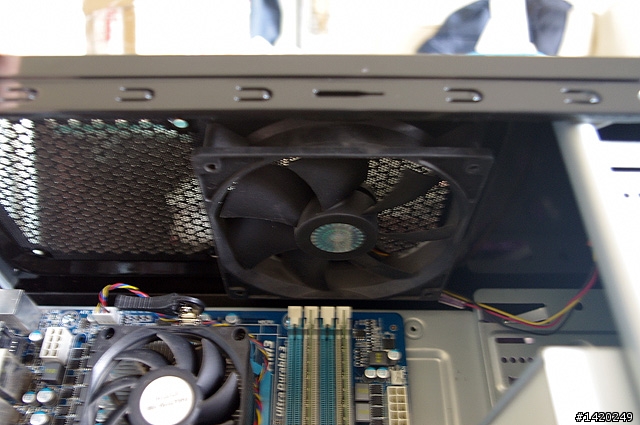

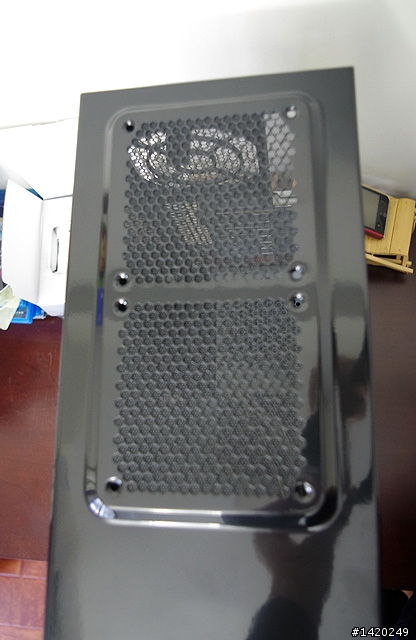

機箱頂部,這個我只安裝了一個12公分的系統風扇,而且目前電源沒有接上,因為怕吵。散熱?北京這邊冬天都是零度以下,我還希望能當電暖器用咧。

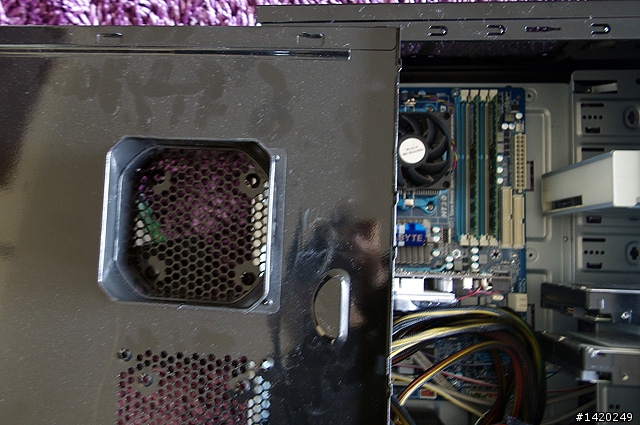

前面有稍微點到側版設計的CPU散熱罩在尊爵上有些問題,這邊可以解答了。因為電源供應器的下置式設計,因此整個主機板的位置是往上拉的,也就是說CPU的位置也比一般電源供應器在上方的機箱來得高。而尊爵的側版並沒有另外針對這點來重新設計散熱罩的位置,所以稍微比較一下就知道,散熱罩的位置跟CPU是搭不上的,這點很可惜。

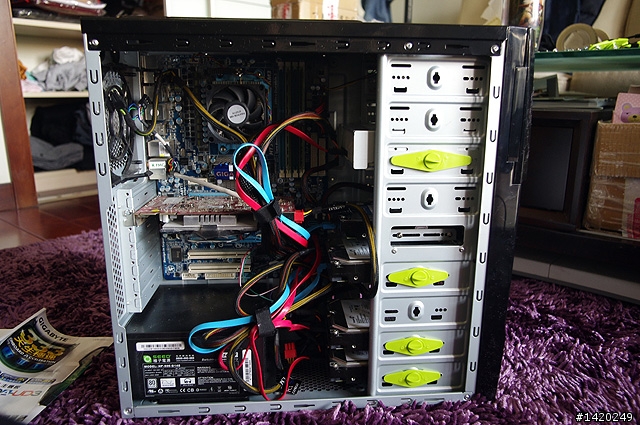

安裝完成,不過尊爵這是我第一次用到的電供下置式機箱,所以對於線材的整線還需要在研究一下,感覺不是拉的很好。另外機箱長度跟純鏡界相同,也就是說硬碟安裝後,還是有跟主機板相當接近的問題,因此整線要更花心思。

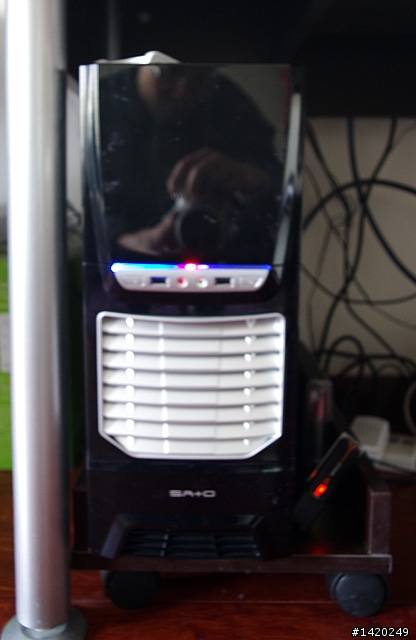

組裝完成,開啟電源看看吧。尊爵的電源指示燈就是那條藍色的LED燈光,硬碟指示燈則是在中央紅色的部份。這樣設計還能接受,我很討厭機箱晚上會亮的很刺眼那種。


簡單分享一下尚拓科技的另外兩個機箱跟板友分享,個人覺得尚拓的機箱外型跟功能的設計都不差,當然前面提到有一些小細節的部份還有待改進,不過在創意、外觀、功能性上,都有相當不錯的水準了。尤其是在價位的部份,如果依照官方的定價依照現在匯率換算成台幣的話,純鏡界這個機箱只要千元台幣左右(218人民幣),尊爵系列也只要1500台幣左右(299人民幣),是性價比非常高的好選擇。希望廠商還是能儘快進入台灣市場吧!畢竟台灣人設計的好東西,別忘了照顧自家人嘛!

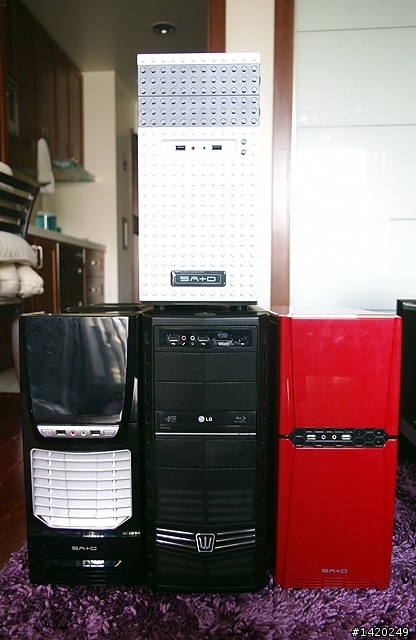

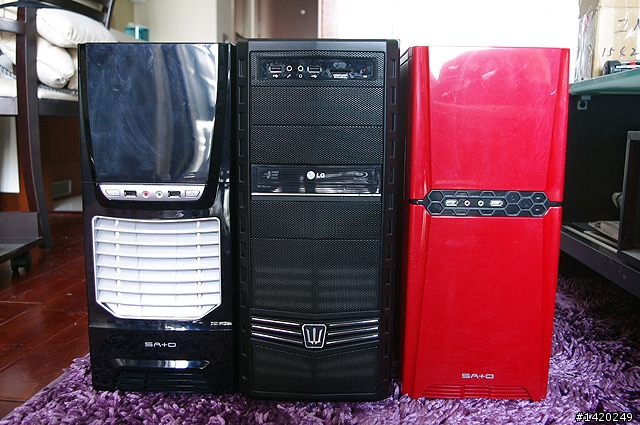

最後不免俗的還是要來疊疊樂,哪個機箱才是你的菜?
