在上個月底,國際知名顯示晶片大廠之一的NVIDIA針對該公司目前在桌上型電腦顯示卡部分的GeForce 500系列顯示晶片,推出了最新的GeForce GTX 560 Ti產品,除了有完整支援DirectX 11遊戲特效之外,也有支援NVIDIA SLI、NVIDIA 3D Vision Ready、NVIDIA 3D Vision Surround、NVIDIA PhysX、NVIDIA PureVideo技術、NVIDIA CUDA技術與OpenGL 4.1等,並且可以說是在目前的GeForce 500系列顯示晶片裡面,再補上定位在中高階的產品(另有一說是用來取代先前的GeForce GTX 460顯示晶片)。

在筆者的印象中,NVIDIA對於顯示晶片的產品型號命名已經有很長很長一段時間沒有再用到"Ti"這個字眼了,回想起來,筆者是記得多年前的GeForce 3系列以及GeForce 4系列顯示晶片曾經都有用過(例如GeForce3 Ti 500、GeForce3 Ti 200與GeForce4 Ti 4600...等),而暌違多年之後再看到NVIDIA在新款顯示晶片的產品命名上使用"Ti"來當作產品型號,除了被再次勾起的回憶之外,似乎也可以看出NVIDIA對於這款新的顯示晶片產品的重視程度。

面對NVIDIA這次新推出的GeForce GTX 560 Ti顯示晶片,身為國內板卡大廠之一的技嘉科技,在NVIDIA對於這款顯示晶片所設定的NDA解禁日之前,曾經舉辦過一場技術研討會,筆者有幸獲邀參加(當然也有簽NDA啦),當時就已經對技嘉所推出、採用GTX 560 Ti顯示晶片的顯示卡產品之技術、用料...等,留有深刻的印象。而這次筆者拿到的是其中產品型號為GV-N560SO-1GI的GTX 560 Ti超級超頻系列顯示卡,經過一些時日的測試之後,就以本篇分享文來跟各位網友一同分享一些試用心得。



產品外包裝與顯示卡外觀

這次筆者拿到的顯示卡,一開始收到的其實只有"顯示卡本體"而已,雖然這樣也是可以進行試用,不過為了站上的傳統:"開箱文",所以筆者還是特地跑了一趟技嘉總部來拿顯示卡的外包裝盒(含內部的配件等),而既然來到技嘉的總部,當然也是要請出技嘉的"美女產品經理"來幫各位網友爭取一下福利啦!


可惜當天的天候狀況不佳(原本打算到戶外拍),為了避免顯示卡淋到雨水而導致發生故障,所以只好改到一個大樓的中庭空間來拍囉(後面有整理一些福利照)!

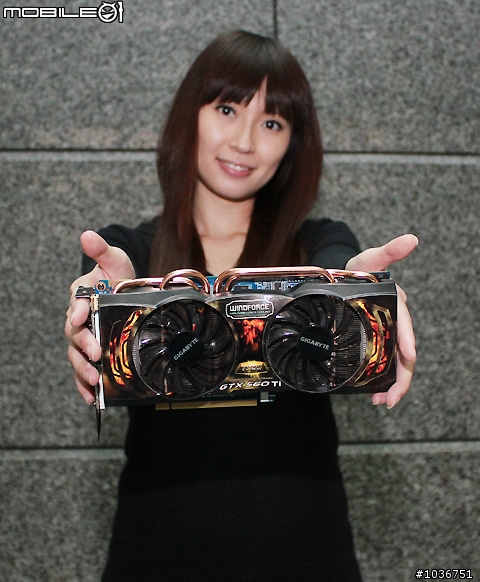

除了幫忙展示顯示卡與外包裝盒之外,美女產品經理這次還有一項重要的任務,那就是要幫忙拆一下顯示卡啦!


拆完了顯示卡與散熱模組(請參考上圖),緊接著再來拆散熱模組上面的散熱風扇組(請參考下圖)。


噹噹噹!!

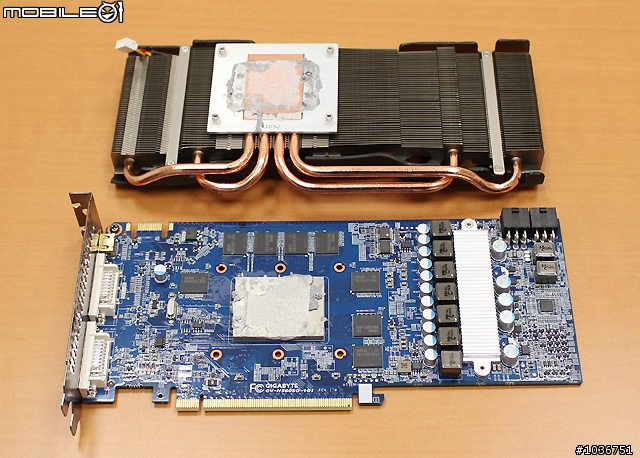

真不愧是負責顯示卡的產品經理,只見快手三兩下,美女產品經理就將這款GV-N560SO-1GI顯示卡給大卸成"三"塊了(顯示卡本體、散熱器以及散熱風扇組等)。


對於這款顯示卡的散熱部分,技嘉是採用具有專利的傾斜式散熱鰭片設計、超酷冷PWM風扇以及頂級銅材質熱導管等三大特點;專利傾斜式鰭片可以大幅減少廢熱區域,尤其針對雙風扇與三風扇的散熱解決方案,更可有效地降低風扇之間的擾流狀況。根據廠商提供的參考資料說明,傾斜式鰭片依傾斜度的差異可以分為四種:向外傾斜(outward-inclined)、3D傾斜(3D-inclined)、同向傾斜(parallel-inclined)以及鏡射傾斜(mirroring-inclined),每一種都可以有效地加強內外系統對流以減少積存於顯示晶片上的系統廢熱,降低熱區域形成與滯留。


這款顯示卡是使用NVIDIA 40奈米製程的GTX 560 Ti顯示晶片,與官方公版顯示卡的822/4000 MHz標準運作時脈比較起來,技嘉這款GTX 560 Ti超級超頻系列顯示卡的預設運作時脈則是超頻到1G/4580 MHz,並且搭配最新一代GDDR5記憶體架構,不僅在傳輸頻寬上有著相當大的改善,更搭配多項先進的省電功能,比起NVIDIA官方的GTX 560 Ti公版顯示卡,能夠提供給使用者更好的繪圖運算效能。

在廠商的參考資料中也有提到,技嘉採用獨家研發的金手套GPU Gauntlet Sorting技術,運用龐大的資料庫系統交叉分析GPU的核心、遮罩處理器(shader)和記憶體的時脈,嚴選出體質優異的顯示晶片,來打造出這款GTX 560 Ti超級超頻系列顯示卡:GV-N560SO-1GI;並且金手套GPU Gauntlet Sorting技術也能夠確保顯示晶片可以擁有最佳電源轉換效率,帶給使用者最高效能和最低功率耗損。

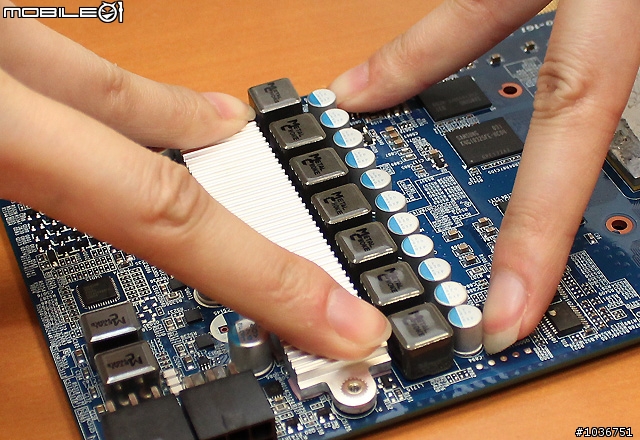

在電源方面,如下圖所示,這款顯示卡是採用六相電源來專屬顯示晶片使用,以及一相電源來供給記憶體使用,讓顯示卡在進行超頻的時候,可以擁有更好的電流穩定性。

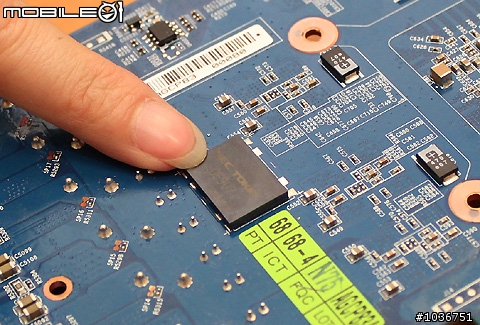

此外,這款顯示卡還有採用技嘉Ultra Durable VGA+超耐久用料,以及一顆如下圖、設置在顯示卡背面的NEC Proadlizer高速薄膜式大電容,在廠商的參考資料說明中,這顆高速薄膜式大電容擁有極高的蓄電量以及超高速的充放電效率,在高頻下仍然可以保有低雜訊,極低的ESL/ESR電阻值可以讓電源更純淨、讓電流更順暢通過,大電流得已快速供電,如此的特性能夠保證顯示卡穩定的超頻能力。

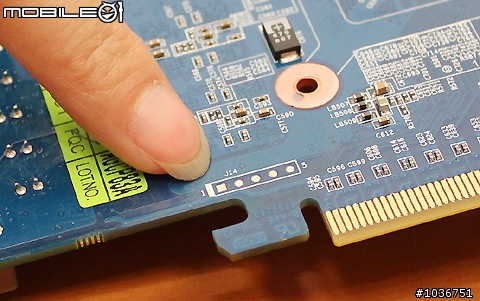

還有一項更特別的是,這款顯示卡在如下圖的位置有設置所謂的"競技專用電壓量測點",這項設計讓喜愛超頻的玩家們能夠更輕易地透過電錶來檢視顯示卡上的一些電壓值,而不必大費周章地修改電路板上的元件,幫助超頻玩家們可以在各種超頻競賽中立即知曉顯示卡的狀況,並且隨時監控顯示晶片以及記憶體的即時工作負載。


由於當天時間上的關係,美女產品經理可以支援拍攝的時間有限(還要加上幫忙拆顯示卡),所以其他的部分筆者就另行拍攝囉!(以下的部分產品照是筆者之前拿到"顯示卡本體"的時候就先拍一些了)

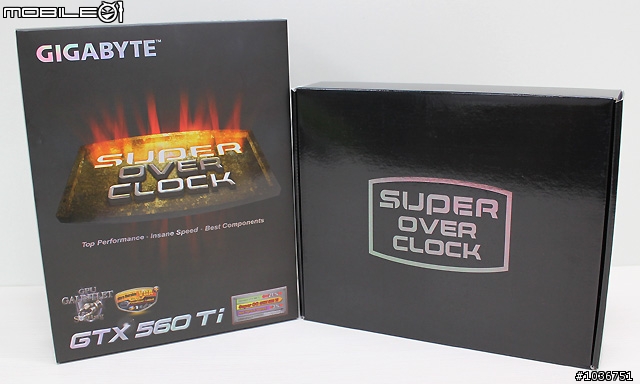

下圖就是這款GV-N560SO-1GI顯示卡的"外包裝盒"與"內盒"之特寫~

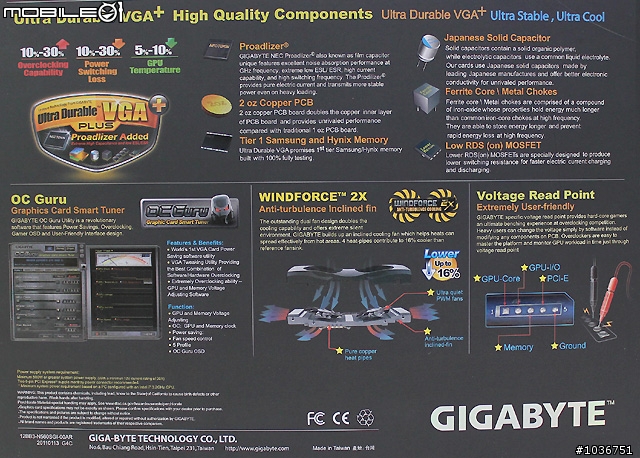

在外包裝盒背面的下半部,如下圖所示,這裡有針對前面提到的"採用Ultra Durable VGA+超耐久用料"、"設置競技專用電壓量測點"、"傾斜式散熱鰭片(包含WINDFORCE 2X抗擾流雙風扇)設計"以及內附OC Guru智慧型顯示卡超頻軟體(後面會再提到)等來做說明。

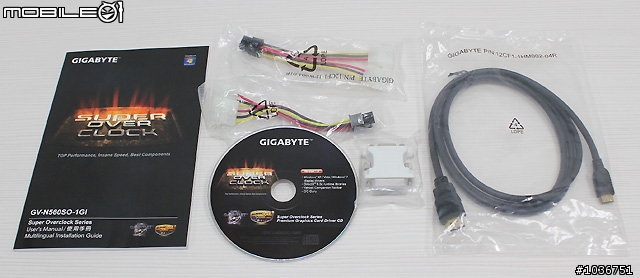

下面是這款GV-N560SO-1GI顯示卡標準會內附的產品配件,包含一本產品使用手冊、內含驅動程式/工具程式/電子檔說明文件的光碟片、兩條6-Pin電源轉接線、一組DVI轉D-Sub的視訊轉接頭以及一條小轉大的HDMI傳輸線。而根據美女產品經理的說明,下圖中的HDMI傳輸線是臨時從別款顯示卡拿出來給筆者的,雖然這款顯示卡標準一定會內附一條HDMI傳輸線,不過款式目前還不確定(例如傳輸線的長度有可能一樣,也有可能不一樣...等),所以這部份還是要以實際出貨的產品為準。

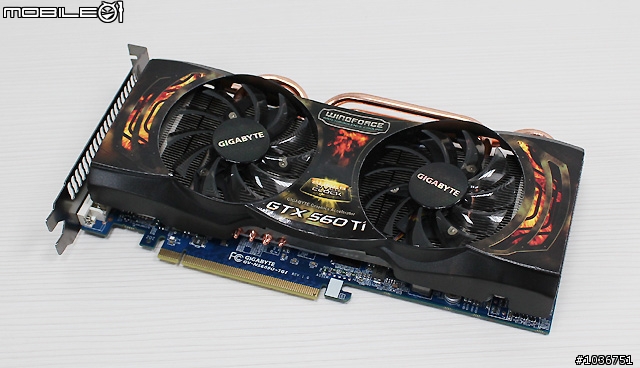

接著就讓這款GV-N560SO-1GI顯示卡再度正式現身吧!

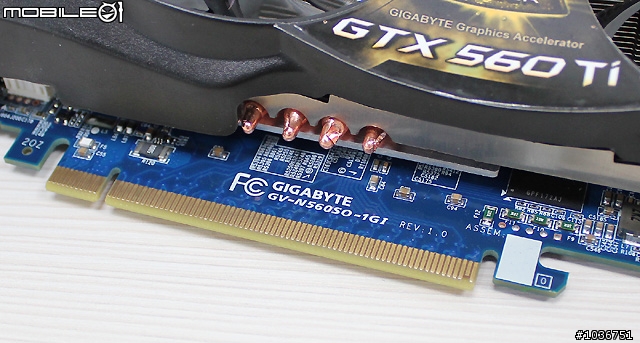

這款顯示卡是採用標準PCI-E 2.0 x16匯流排介面,而在顯示卡下方的金手指附近,可以看到產品型號是GV-N560SO-1GI與1.0版本的標示。

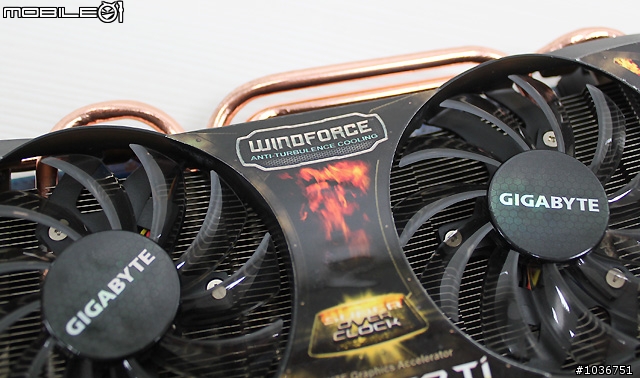

前面在外包裝盒背面有看到的WINDFORCE 2X抗擾流雙風扇設計,在散熱風扇上面也有標示,這款顯示卡是採用技嘉最新的WINDFORCE 2X雙風扇設計,可以有效增強機殼後方的顯示卡出風口的風量,藉由增大散熱風道,強化對流效應,讓顯示晶片產生的廢熱能夠快速地隨顯示卡的散熱風扇與系統風流來導出機殼。

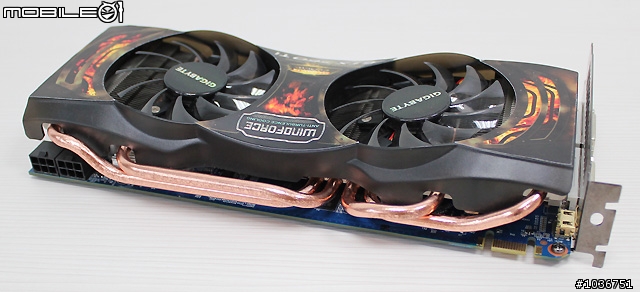

在顯示卡的上方,由下圖可以看到這款顯示卡是搭配四根銅材質的熱導管,透過熱導管的高傳導性能,協助抗擾流傾斜式雙風扇系統能夠快速且大量地帶走發熱源的廢熱,讓顯示卡可以穩定地運作。

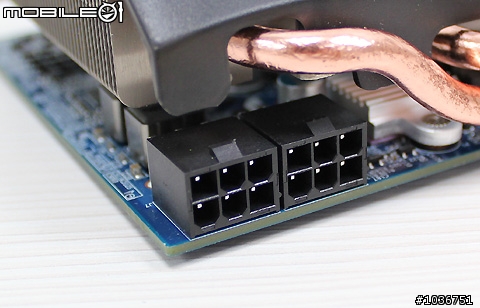

在顯示卡的上方尾端,設置了如下圖的兩個6-Pin電源插座,顯示使用者需要連接兩組6-Pin電源(或是透過產品內附的兩條6-Pin電源轉接線)來供應顯示卡充足的電力。

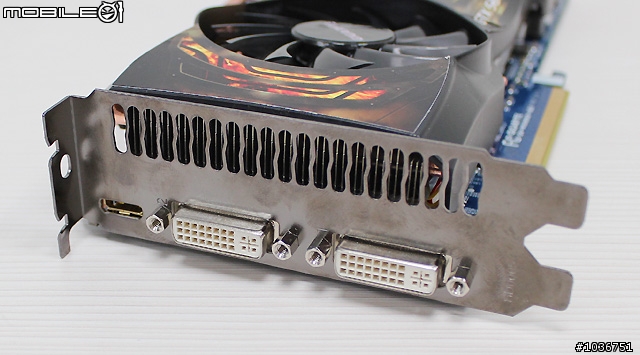

在下圖的顯示卡傳輸介面特寫中,可以看到這款GV-N560SO-1GI顯示卡是採用2-Slot設計,安裝在主機板上面會佔用兩組插槽的位置,而傳輸介面則是提供兩組雙鏈結DVI-I以及一組迷你HDMI 1.4a傳輸端子。


來一張顯示卡背面的特寫~

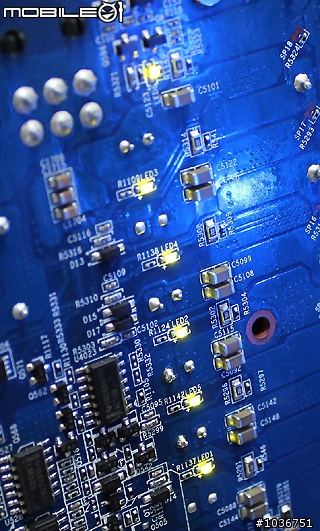

這款顯示卡在背面比較特別的地方,除了有設置前面提過的NEC Proadlizer高速薄膜式大電容之外,在靠近尾端約1/4的位置還有設置如下圖、在顯示卡運作之後會亮起的黃綠色顯示燈號。(註:下圖中的藍色冷光是由CPU散熱器所發出的。)



測試平台與軟體

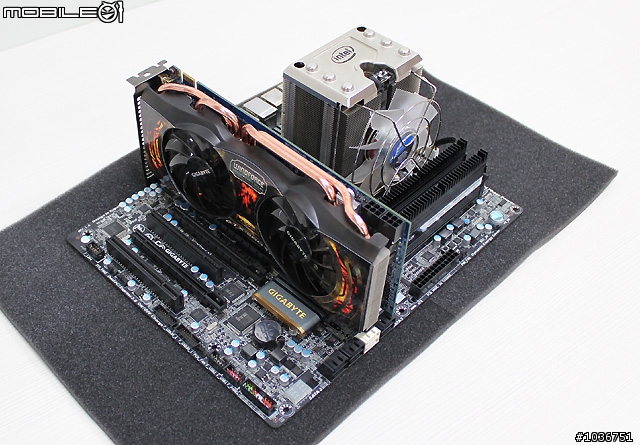

看完了這款GV-N560SO-1GI顯示卡的外包裝盒、產品配件與顯示卡的外觀(包含美女產品經理幫忙拆顯示卡)之後,接下來就先讓顯示卡"假裝"上機一下吧!


測試平台配備
處理器:英特爾Core i5-2500K
主機板:技嘉GA-P67A-UD7
記憶體模組:Corsair DDR3-1600 2GB模組*2
硬碟:Crucial RealSSD C300 256GB固態硬碟
作業系統:32位元的Windows 7旗艦中文版

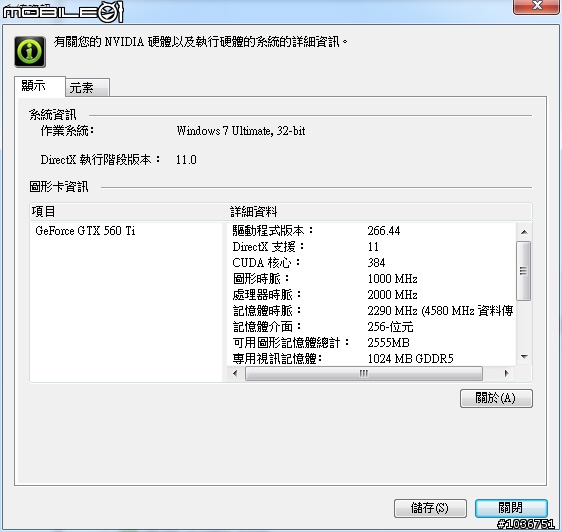

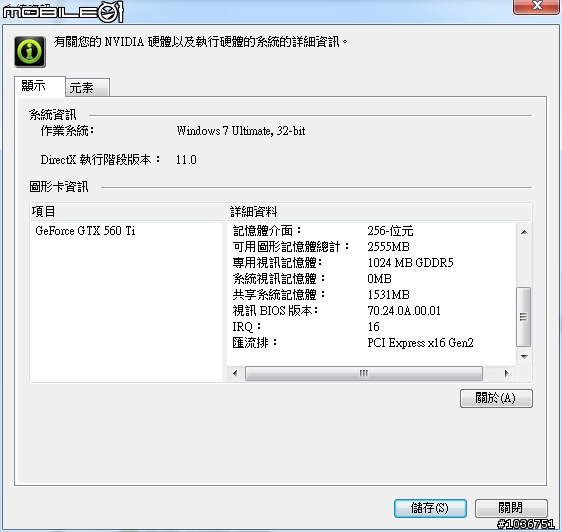

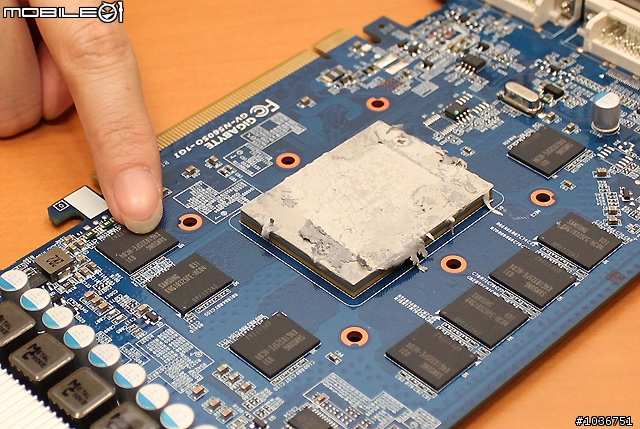

前面曾經提到過,技嘉這款GTX 560 Ti超級超頻系列顯示卡的預設運作時脈是超頻到1G/4580 MHz,在正確安裝顯示卡的驅動程式之後,由下面兩張圖的"NVIDIA控制面板/系統資訊/顯示"頁面可以看到,CUDA核心共有384,圖形時脈的確是超頻到1000 MHz(處理器時脈為2000 MHz)、記憶體時脈也超頻到2290 MHz(4580 MHz資料傳輸頻寬),專用視訊記憶體為1GB容量的GDDR5(前面有看到是採用八顆三星的記憶體晶片)。

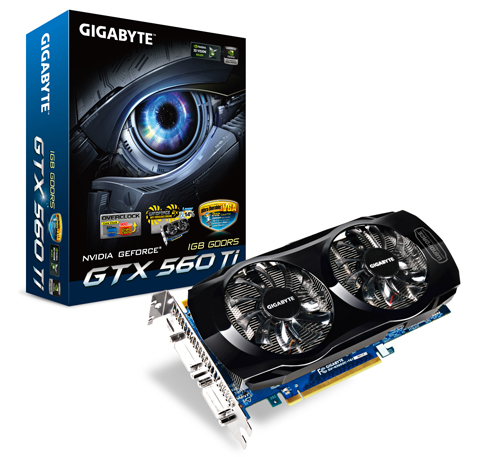

除了這款GTX 560 Ti超級超頻系列顯示卡:GV-N560SO-1GI之外,針對NVIDIA這次新推出的GeForce GTX 560 Ti顯示晶片,技嘉還有推出另一款同樣也是屬於超頻版的產品,產品型號只有相差一個英文字母的GV-N560OC-1GI,下圖就是這款顯示卡本體以及外包裝盒模樣(筆者取自技嘉的台灣官方網站),由圖中可以看到這款GV-N560OC-1GI顯示卡除了散熱模組設計跟本篇分享文的GV-N560SO-1GI顯示卡有點不太一樣之外,在顯示卡預設的運作時脈方面,這款GV-N560OC-1GI的超頻運作時脈則是提升到900/4000 MHz,也就是只有顯示晶片有超頻而已,所以效能表現(預設運作時脈)自然是會介於一般採用公版運作時脈的顯示卡,以及本篇分享文的GTX 560 Ti超級超頻系列顯示卡:GV-N560SO-1GI之間了。

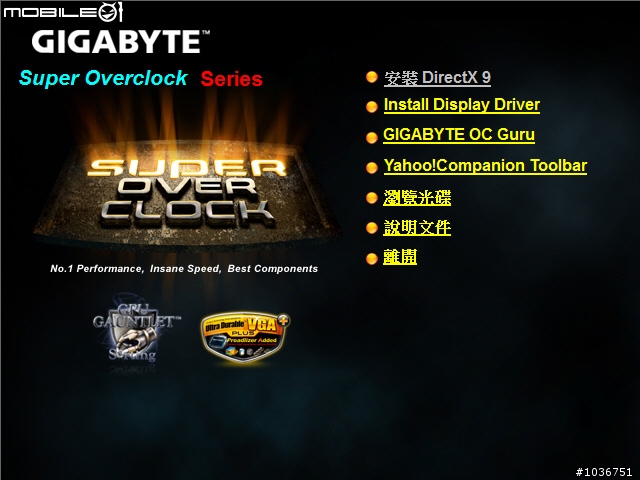

下圖是這款顯示卡內附的驅動程式/工具程式/電子檔說明文件的光碟片開啟自動執行功能之後的安裝視窗畫面,其中的第三個GIGABYTE OC Guru功能選項,點選之後就會安裝前面在外包裝盒背面看到過的OC Guru智慧型顯示卡超頻軟體。

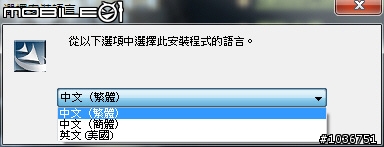

OC Guru智慧型顯示卡超頻軟體的安裝可以選擇包含繁體中文、簡體中文以及英文等三國語言~

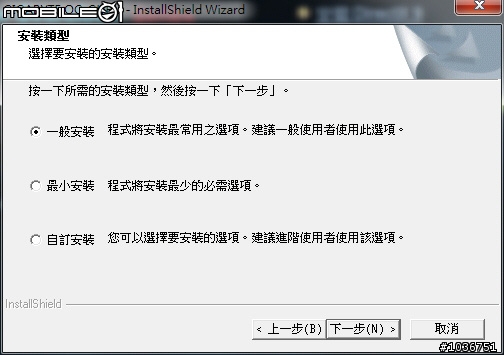

在下圖的安裝類型中,使用者可以選擇一般安裝、最小安裝以及自訂安裝等,個人是建議選擇一般安裝會比較簡單。

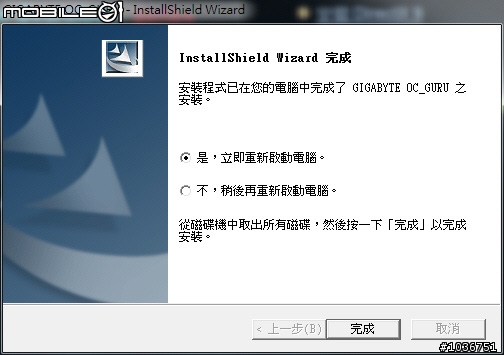

接下來的安裝程序就跟一般的軟體差不多,只不過OC Guru智慧型顯示卡超頻軟體在安裝完成之後還需要讓系統重新開機。


下圖就是OC Guru智慧型顯示卡超頻軟體的操作畫面,左半邊是包含極限超頻模式(OC)、遊戲玩家模式(Gaming)以及節能省碳模式(Green)等三大功能模式的主操作視窗,右半邊則是可以點選"箭頭"來縮回或拉出視窗的硬體資訊監測畫面(可監測顯示晶片的運作時脈、溫度、工作電壓、散熱風扇的轉速...等)。

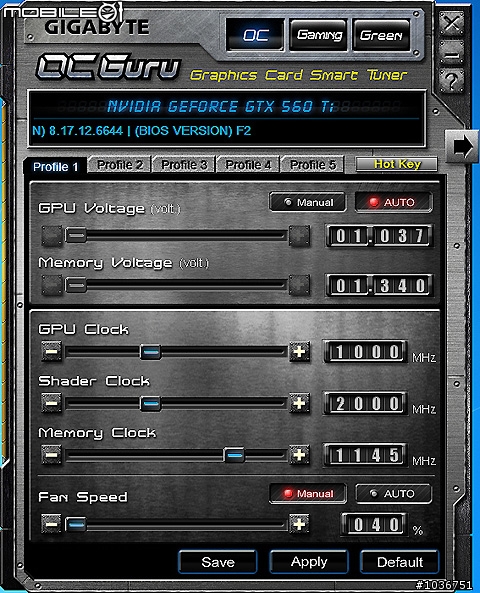

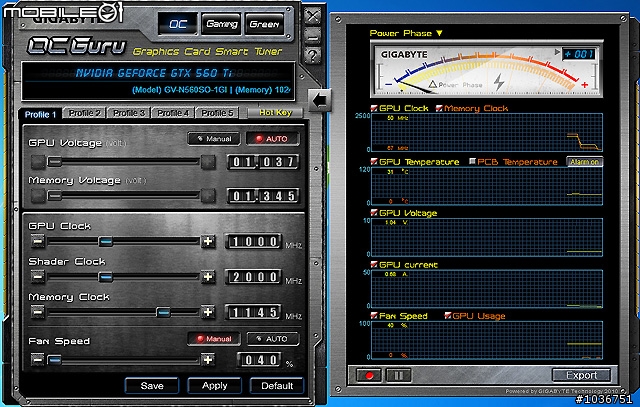

在下圖的極限超頻模式(OC)中, 使用者可以自行調整包含顯示晶片的運作時脈、工作電壓;記憶體的運作時脈、工作電壓;Shader的運作時脈以及散熱風扇的轉速等,提供給使用者相當大的超頻彈性。

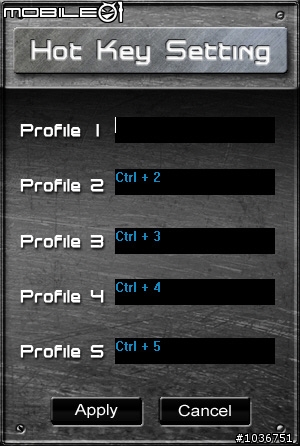

使用者如果有試驗出比較好的超頻設定值,就可以在上圖中任意儲存在5個Profile檔案中之一,然後再利用如下圖的Hot Key功能,之後就可以很輕鬆地叫出所想要使用的超頻設定值,而不必再辛辛苦苦地重新做設定試驗了。

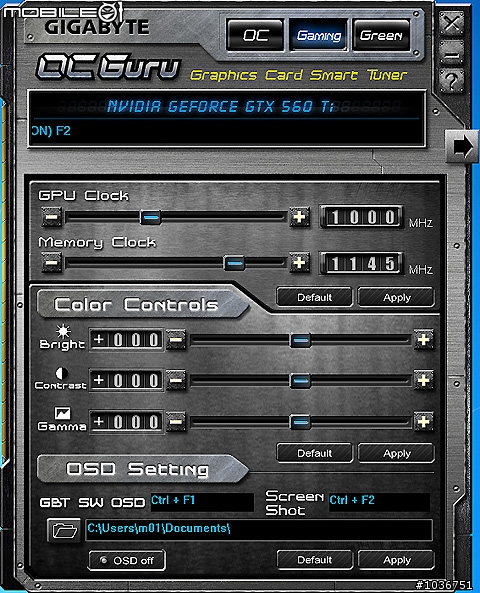

在遊戲玩家模式(Gaming)部分,這裡提供的可超頻功能選項就只有顯示晶片的運作時脈以及記憶體的運作時脈而已,其他部分是提供螢幕的調整功能、螢幕畫面截圖功能...等。

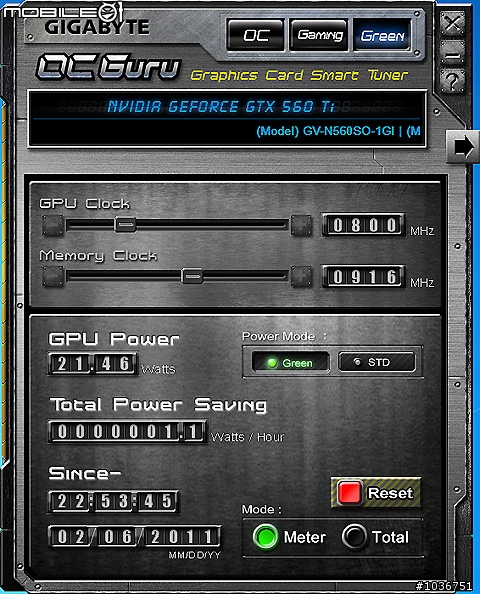

至於節能省碳模式(Green)部分,使用者可以選擇電源管理(PWM)頻率設定以減低顯示卡的耗電量,並且監測當前顯示晶片的耗電量;另外,節能省碳模式還提供了節省耗電量之總量資訊讓使用者可以當作參考。



基本效能測試

針對技嘉這款新推出的GTX 560 Ti超級超頻系列顯示卡:GV-N560SO-1GI的基本效能測試部分,這次筆者所使用的測試軟體包含一般必要測試的3DMark 06、3DMark Vantage與3DMark 11等三套軟體,以及惡魔獵人4(DX10模式)、快打旋風4、太空戰士14、Heaven Benchmark v2.1與失落的星球2(DX11模式)等五款軟體來進行實際的3D遊戲效能測試。測試軟體的設定部分,除了3DMark Vantage軟體是選用Performance模式與High模式、3DMark 11軟體是選用Performance模式與Extreme模式來進行測試之外,其他的測試軟體通通都是將測試畫面解析度設定為1920 x 1080,然後測試不開啟反鋸齒功能以及開啟8x反鋸齒功能(失落的星球2是開啟MSAA4X反鋸齒功能)的效能表現,其他的設定值則是維持在軟體各自的預設值狀態。


3DMark 06

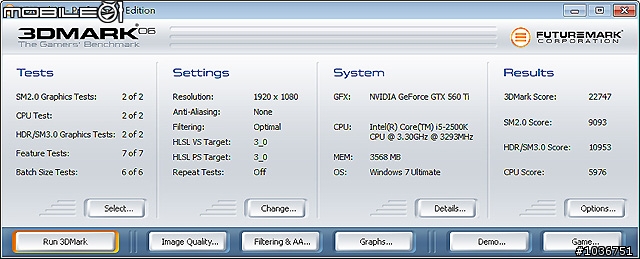

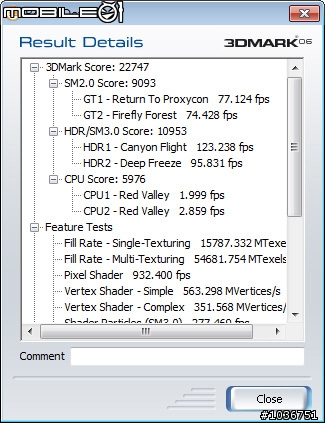

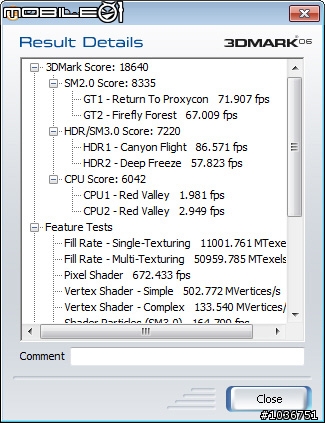

在測試畫面解析度為1920 x 1080、不開啟反鋸齒功能之下,3DMark 06軟體得到的測試結果與細部測試數據如下面兩張圖所示。

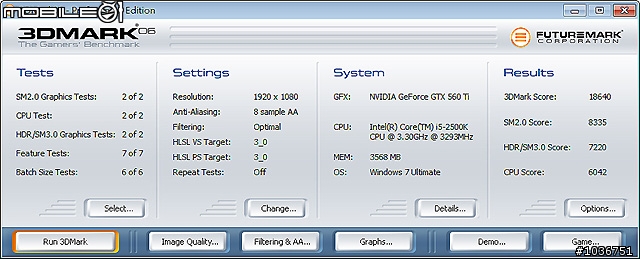

下面兩張圖則是3DMark 06軟體開啟8x反鋸齒功能之後的測試結果與細部測試數據,基本上除了CPU Score之外,其他三項主要測試數據都有明顯地下滑。





3DMark Vantage

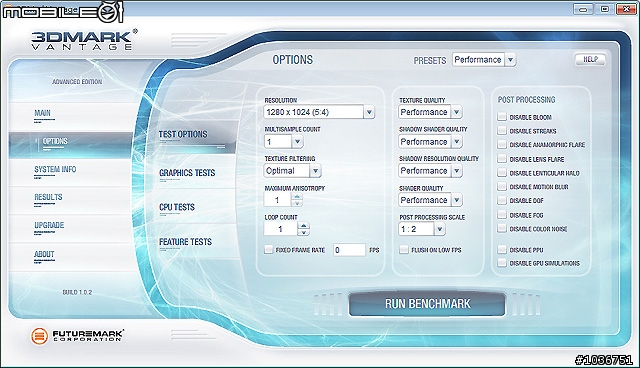

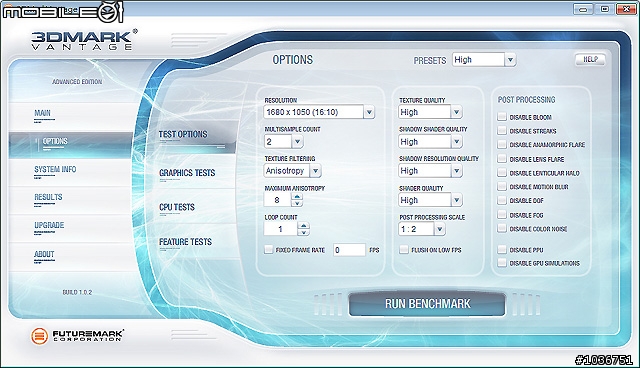

下圖是3DMark Vantage軟體在Performance模式的測試設定畫面~


3DMark Vantage軟體在Performance模式所得到的測試結果如下圖所示,其中GPU Score成績可以達到2萬1千多分,個人認為是蠻強的。


換到High模式來進行測試~

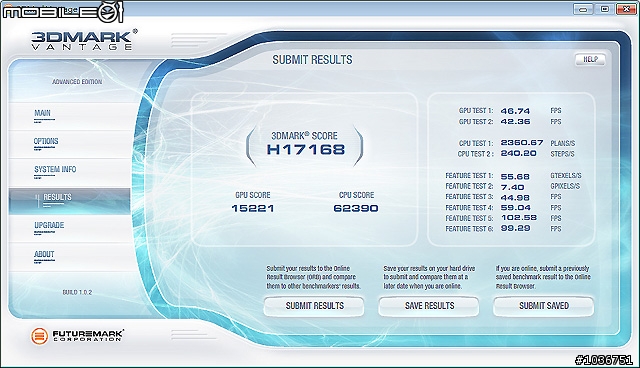

在High模式得到的GPU Score成績也能夠突破1萬5千多分,真不賴~



3DMark 11

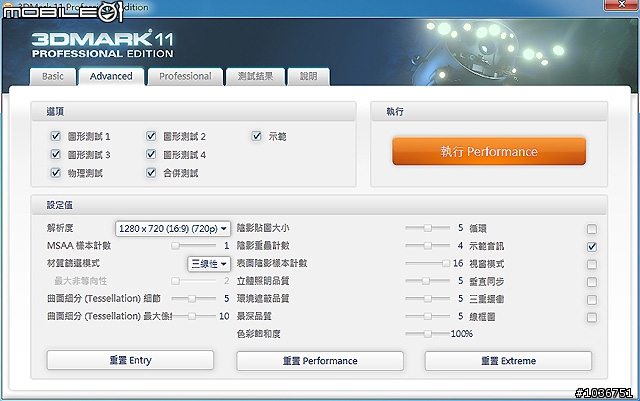

3DMark 11軟體在Performance模式的測試設定畫面~

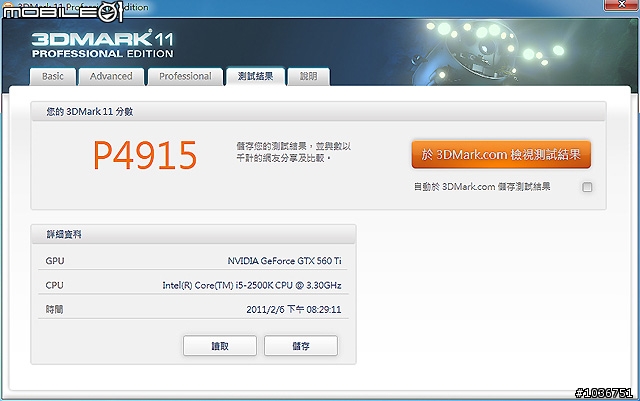

Performance模式得到的3DMark 11分數為P4915~


換到Extreme模式來進行測試~


得到的3DMark 11分數為X1678~



惡魔獵人4(DX10模式)

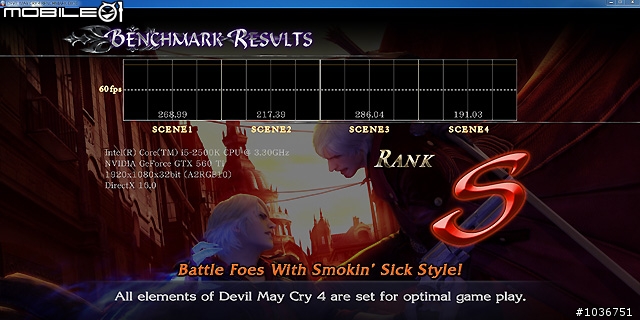

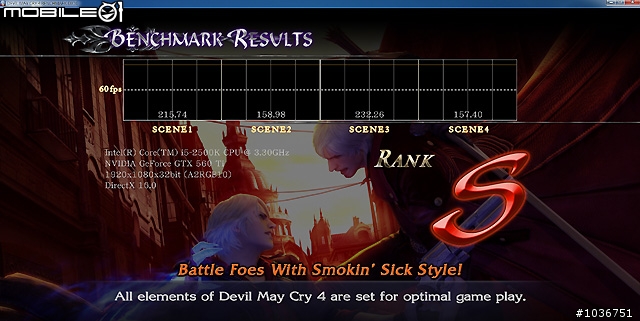

接著看到的是惡魔獵人4(DX10模式)的測試,在測試畫面解析度為1920 x 1080、不開啟反鋸齒功能之下,得到的測試評等為RANK S,其中除了測試場景四得到的平均FPS值差一些就達到每秒200張之外,其他的三個測試場景得到的平均FPS值都有超過每秒200張以上。


下圖是開啟8x反鋸齒功能之後的測試結果,雖然得到的測試評等也是RANK S,但是各個測試場景所得到的平均FPS值都有明顯地下滑;儘管如此,這裡得到的最低平均FPS值也還有達到每秒150張以上(測試場景二與四),再加上前面的3DMark Vantage軟體之測試表現也很不錯,個人認為這款GV-N560SO-1GI顯示卡對於DX10的3D遊戲可以應付有餘。



快打旋風4

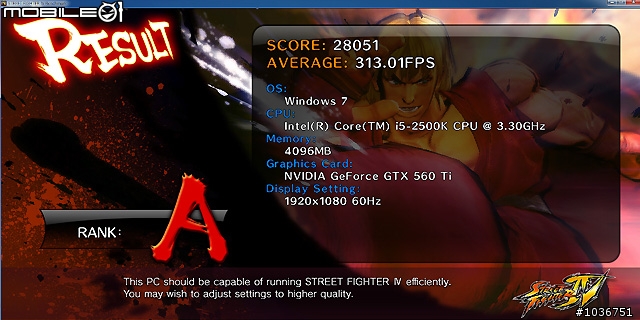

在快打旋風4的測試部分,當測試畫面解析度為1920 x 1080、不開啟反鋸齒功能的時候,得到的測試評等為RANK A,SCORE成績為28051分、平均FPS值達到每秒313張以上。


而在開啟8x反鋸齒功能之後,得到的測試評等同樣為RANK A,SCORE成績降低到只有約上面的一半,不過平均FPS值仍然可以突破每秒2百張以上。



太空戰士14

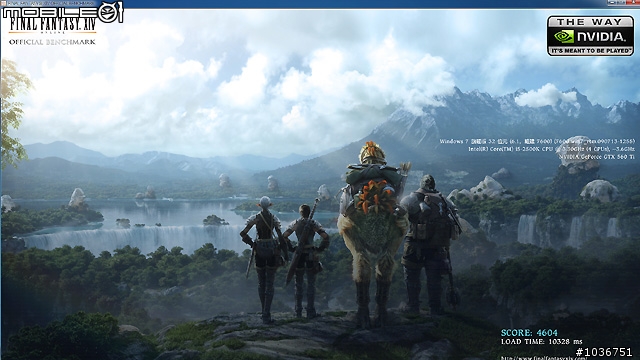

下圖是太空戰士14在測試畫面解析度為1920 x 1080時的測試結果,SCORE成績為4604。



Heaven Benchmark v2.1

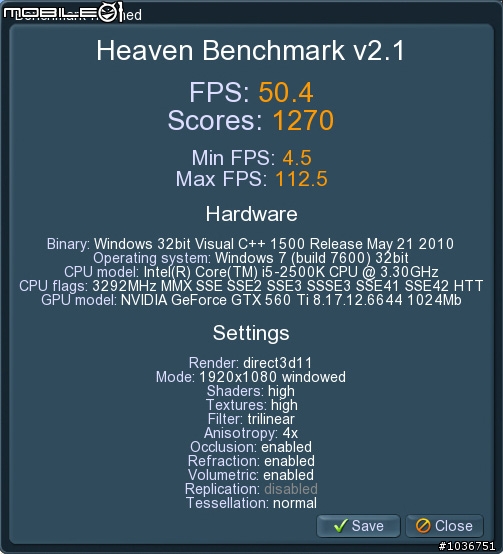

再來看到的是Heaven Benchmark v2.1軟體的測試,在測試畫面解析度為1920 x 1080、不開啟反鋸齒功能的環境下,得到的平均FPS值為每秒50.4張、Scores成績為1270分。

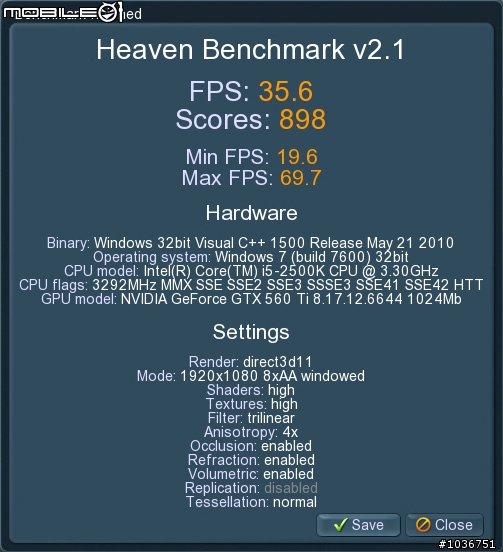

將8x反鋸齒功能開啟之後,得到的平均FPS值降低為每秒35.6張、Scores成績也降低到898分,這樣的效能表現個人認為算是還蠻不錯的。



失落的星球2(DX11模式)

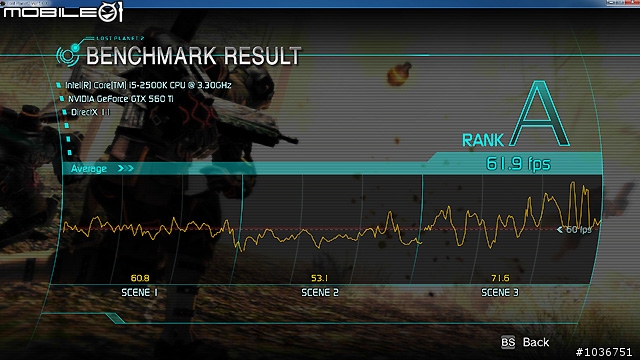

而在失落的星球2(DX11模式)的測試部分,這裡筆者只測試Test A項目,當測試畫面解析度為1920 x 1080、不開啟反鋸齒功能的時候,得到的測試評等為RANK A,平均FPS值超過每秒60張以上。

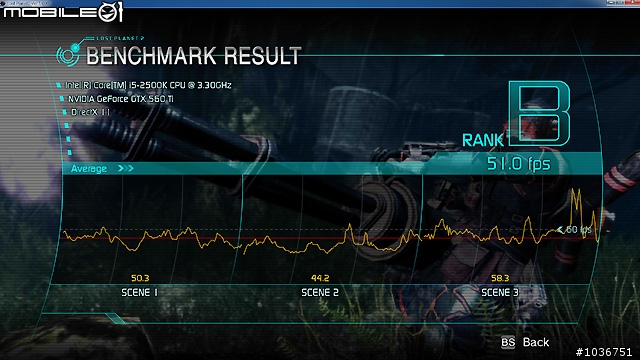

開啟MSAA4X反鋸齒功能之後,雖然得到的測試評等降低為RANK B,不過平均FPS值還是有超過每秒50張以上,甚至在得到最低平均FPS值的測試場景二部分,也是有每秒44張以上的效能表現,顯示這款GTX 560 Ti超級超頻系列顯示卡:GV-N560SO-1GI如果拿來玩目前主流的一些DX11遊戲的話,也是不會有什麼太大的問題。



耗電量簡單測試

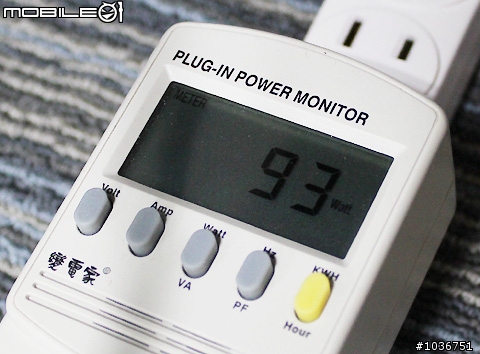

最後再補充一下耗電量的測試,這部份筆者是使用變電家來測量整個測試平台所耗用的電力,下圖是待機時變電家所顯示的耗電量,筆者實際看到的耗電量大約是在92~93瓦之間跳動。


實際使用上面各個軟體來進行測試的時候,變電家所顯示的耗電量會依據每款測試軟體、測試場景之不同而跟著跳動,下圖筆者拍到的344瓦算是比較高的耗電量(在使用太空戰士14進行測試的時候拍的),其他部分有時候變電家顯示的耗電量甚至連3百瓦都不到。而根據NVIDIA官方公版顯示卡的TDP為175瓦規格來看,經過大幅度超頻之後的GV-N560SO-1GI顯示卡在耗電量部分其實也增加了一些。



試用心得

針對技嘉這款新推出的GTX 560 Ti超級超頻系列顯示卡:GV-N560SO-1GI,原本筆者也有想要再做一下超頻嘗試,不過有可能是筆者拿到的這一張GV-N560SO-1GI顯示卡的體質已經差不多達到超頻的極限了,所以再往上可以穩定超頻運作的幅度非常地有限,這裡就不再特別贅述。就本次測試的預設1G/4580 MHz超頻運作時脈,在各個軟體的測試過程中,可以聽到一些這款顯示卡的散熱風扇運轉聲音,但個人是覺得還不算會吵到人,而在系統待機的時候就很安靜了。

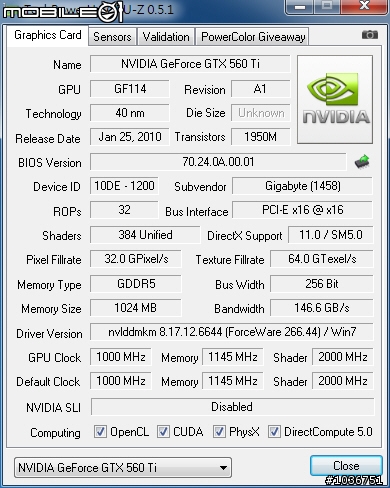

補上一張GPU-Z 0.5.1版程式所偵測到這款GV-N560SO-1GI顯示卡的一些相關資訊

溫度表現的部分,可能因為已經是"超級超頻版"的關係,所以個人是覺得這款顯示卡有一點熱情,在版上也看到有網友進行燒機測試可以達到攝氏90度以上的溫度,雖然廠商在正式出貨之前相信都會做過嚴格的品質把關,不過對於這款顯示卡有興趣的網友們,對於主機機殼的選購以及內部的整線、空氣對流...等,可能也要多花一點心思了。

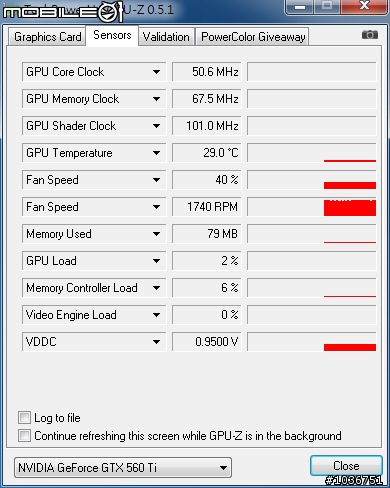

在系統待機時,GPU-Z 0.5.1版程式偵測到這款GV-N560SO-1GI顯示卡的實際運作狀態(顯示晶片的運作溫度約攝氏29度)。

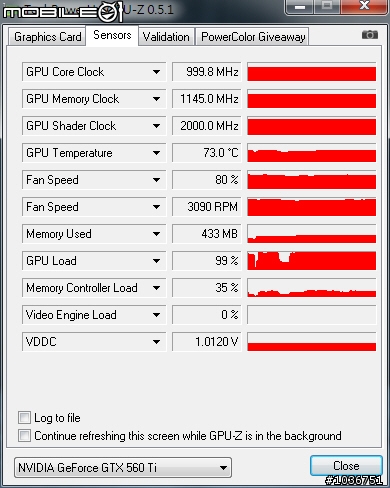

使用太空戰士14(測試畫面解析度為1920 x 1080)進行測試的時候,顯示晶片、記憶體、Shader都會運行到預設的最高時脈狀態;而在測試過程中,散熱風扇最高會運轉到80%(約3090轉),顯示晶片的運作溫度最高也會提升到攝氏73度。

至於在效能表現方面,毫無疑問,這款GV-N560SO-1GI顯示卡可說是目前市面上相當強悍的GTX 560 Ti顯示卡了,對於不想花時間碰運氣且想要擁有更強繪圖效能的使用者來說,這款"超級超頻系列"的GV-N560SO-1GI顯示卡個人認為是相當不錯的選擇;不然,另一款只超頻顯示晶片運作時脈的GV-N560OC-1GI顯示卡,也可以算是折衷的考量。

最後再補上一些美女產品經理幫忙展示外包裝盒以及顯示卡的福利照來跟各位網友分享~








美女產品經理認真拆顯示卡的模樣再一張~


謝謝大家觀賞!


註:本篇分享文為了拍攝效果,所以會用"手"拿顯示卡或是其他的組件,一般的情況下是建議使用者最好配戴可以防靜電的手套或其他裝備,以免損傷顯示卡上面的電子組件。
