Presto以前就很喜歡看電影,也對音響器材稍有研究

但是器材換了又換,體認到空間才是音響最根本也是最重要的器材

在本身興趣以及家人支持下,這個小小的劇院因此而誕生囉!


(原始網誌圖文版:【分享】Presto 的小小電影院 - 改造篇


憑藉著本身對影音方面的些許興趣

發現還是只有自己規劃且全程參與建構出來的視聽室

才能確實的在細節上符合自己的需求


視聽室從器材選購、視聽室規畫設計到建材挑選、監工都一手包辦

過程中雖然遇到不少問題,但是從問題的解決,學到了很多實務經驗和知識

畢竟Presto並非專業人員,有很多地方也是遇到瓶頸後才請教專業人士

如今視聽室大致上已經完工,不敢說效果有多好

但是親手規劃設計的參予感及成就感卻是最大的收穫


Presto家庭劇院位於地下室,屬於開放式設計

空間規格:長10.5m x 寬6.3m x 高4m,實際坪數約為二十坪左右

劇院部分約占整體空間三分之二,其他部分則規劃為電腦桌、系統櫃之用

是個整合了電腦工作室與視聽室的生活空間

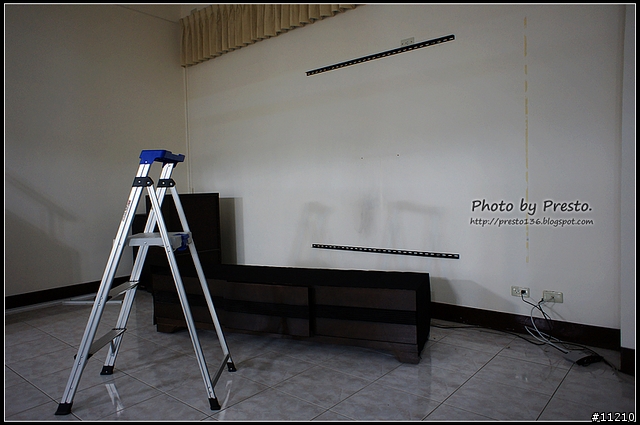

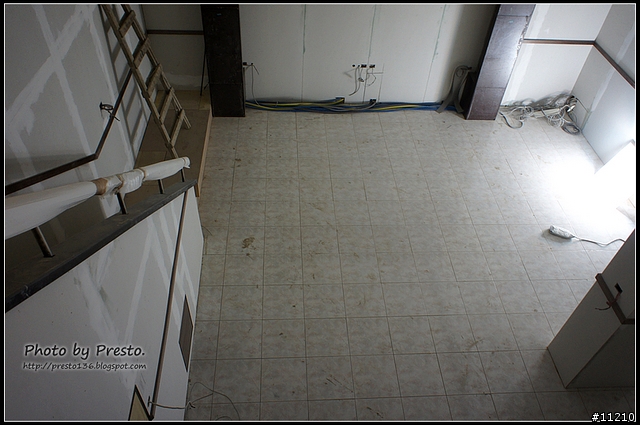

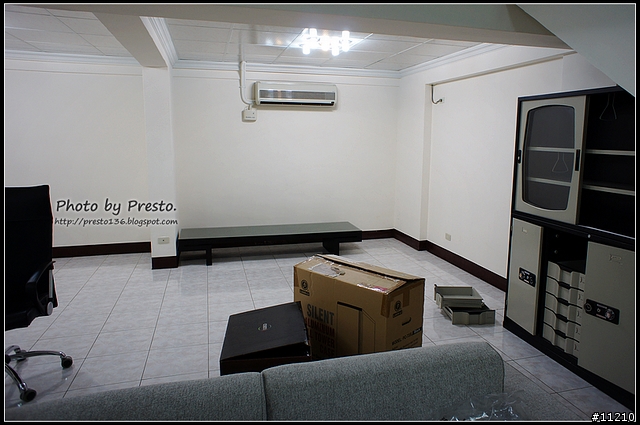

先來回顧一下先前視聽室的照片



可以看到牆面及地板並無做任何處理,反射音干擾嚴重,定位不清,聲音較為刺耳、不耐聽
且輕鋼架無法負荷M&K Sound MPS-5320SF 這顆超低音的能量,會產生共振且發出惱人的雜音



牆面及磁磚皆屬於淺色材料,觀看影片的時候環境反射光影響頗大,產生畫面對比度下降等不良影響

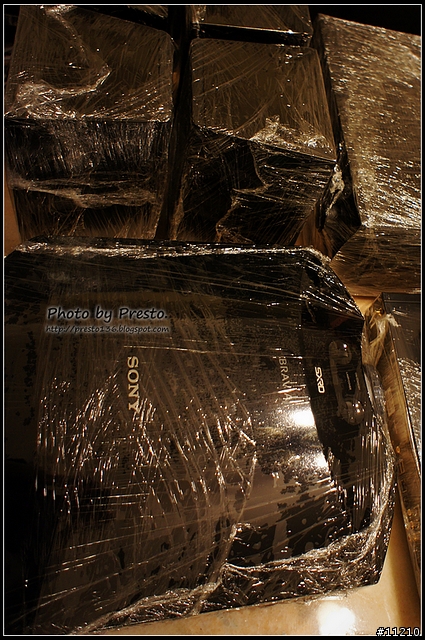

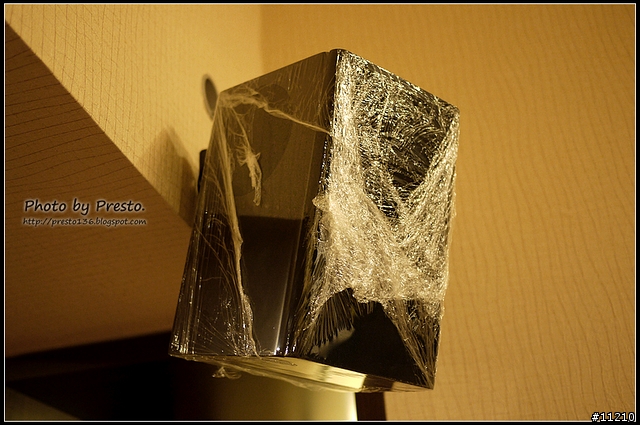

施工前當然要先把器材打包啦,買了好幾捆的打包膜把器材都包起來



固定框幕也不例外,OS 16:9 120吋的固定框幕體積不小
可是又不想拆掉,包起來還真的費了一翻功夫

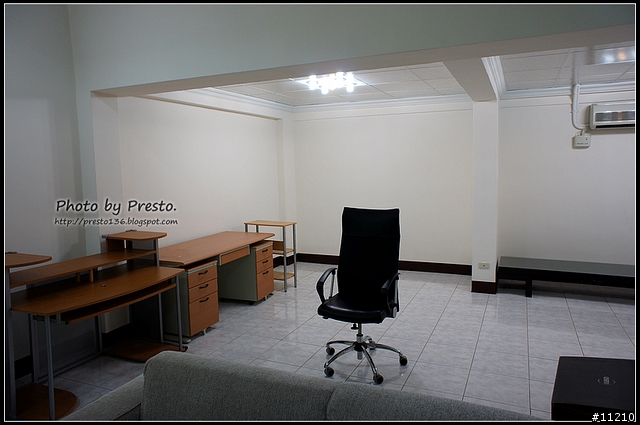

搬搬搬,前方空間搬完換後方空間



後方空間準備做為電腦使用區並設置音響器材櫃、系統櫃及儲存空間之用

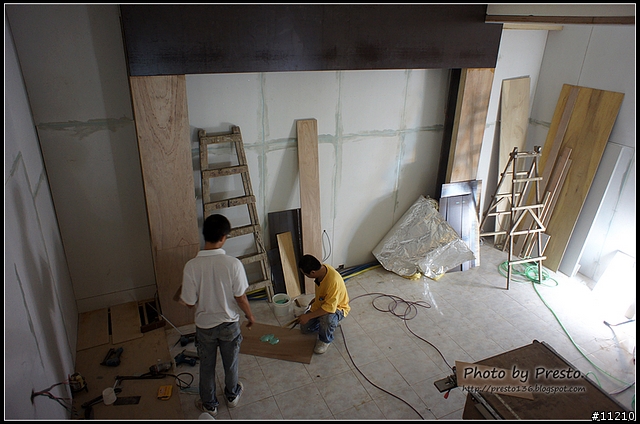

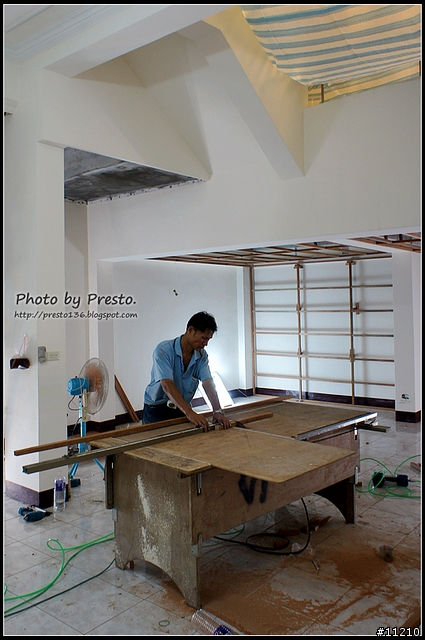

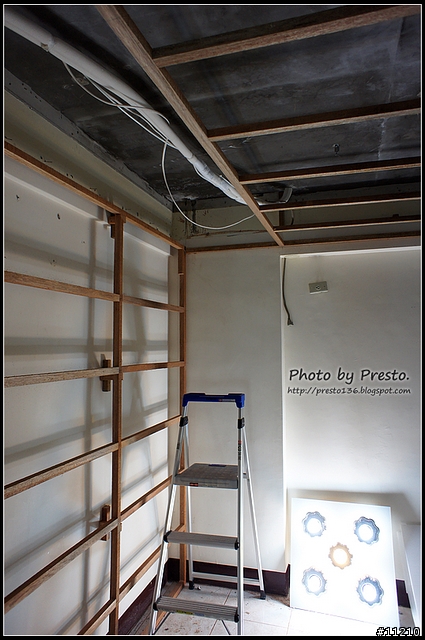

木工進場囉,開始釘角材



採用的角材為柳安木角材(紅木),為何用紅木呢?
相較於黃木及合板角材,柳安紅木角材有著耐用度高,韌性高、不易蟲蛀的優點

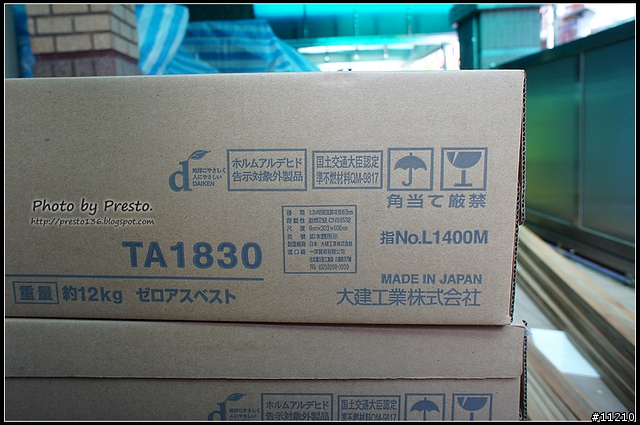

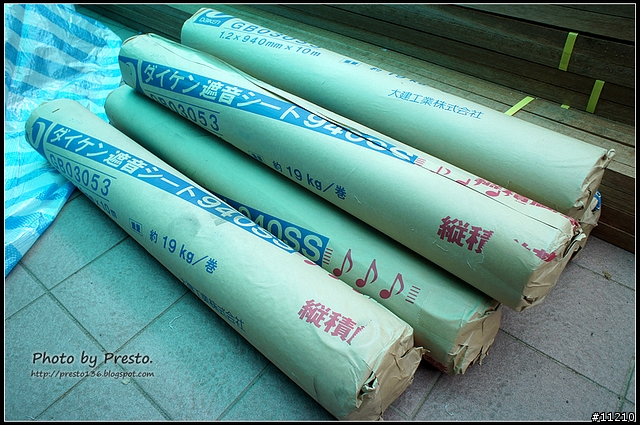

選購的材料來了,這是日本大建的隔音墊,為防火材質,日本製造
用以隔絕中高頻,打算六面都採用此隔音墊,視聽室除了效果,還要注意不要打擾他人
往另一面想,隔音處理到位,相對的也可減低外在噪音進入,進而提升聆聽品質

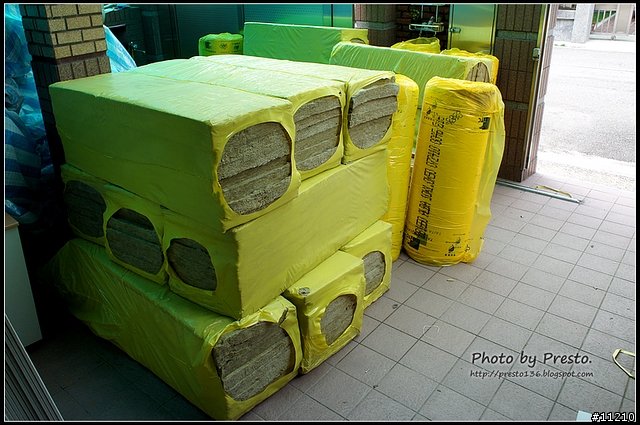

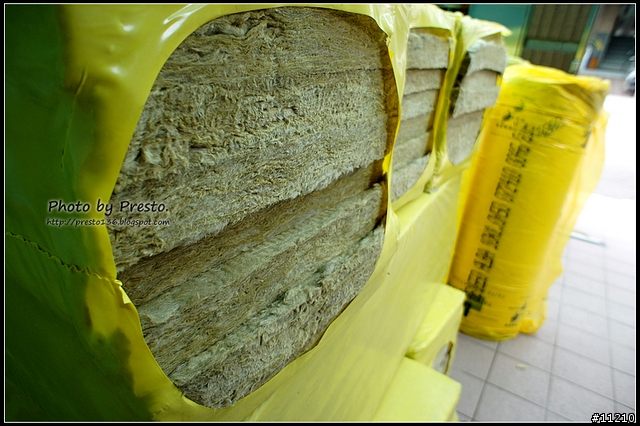

高密度的岩棉及玻璃棉,用來做為吸音及隔音之用,為什麼會用到兩種呢?
因為密度不同,吸收頻段也不盡相同,且天花板的部分,包覆有錫箔紙的玻璃棉較容易施工

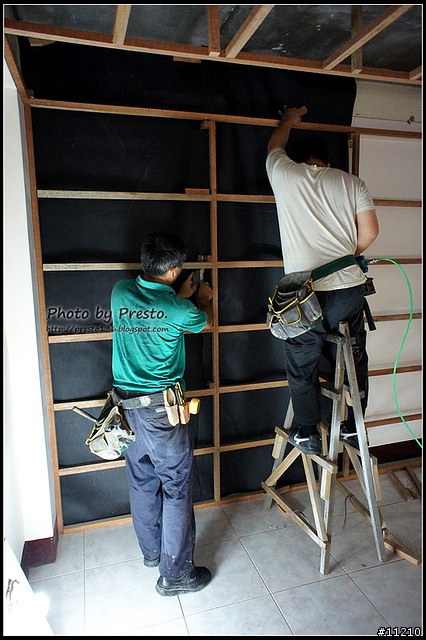

師傅開始鋪設側牆隔音墊

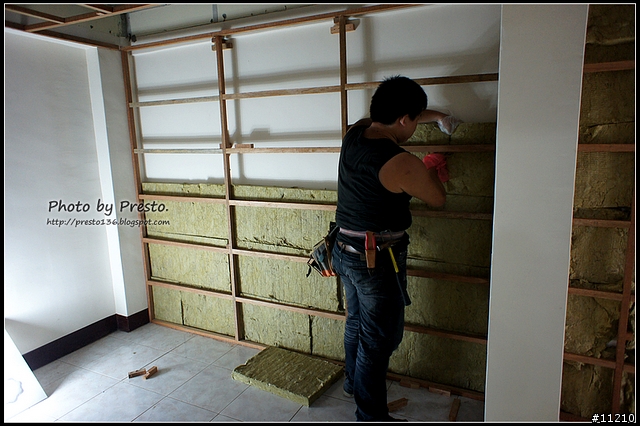

後方牆面鋪設岩棉,可以看到鋪設岩棉的師傅手上帶著手套
這是因為玻璃棉製品纖維極細,直接接觸的話會發癢

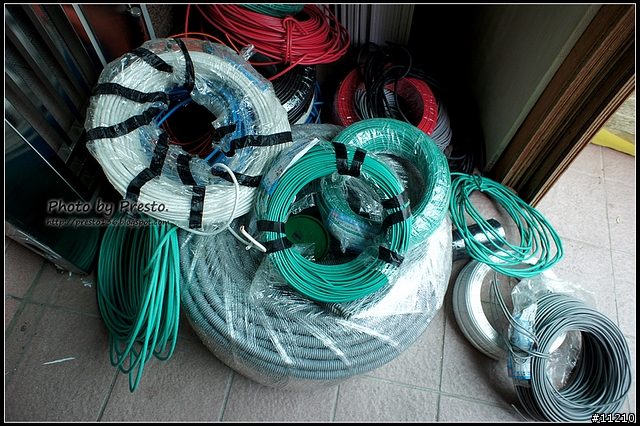

獨立電源使用的太平洋電纜(8mm 5.5mm)、以及Cat 6a網路線
因為本身也是重度的PC及網路用戶,在網路方面會比較注重
預先留好cat6a甚至cat7以上等級的線材可避免日後區網升速遇到問題
線材埋設則採一線一管方式,未來更換線材也較為容易

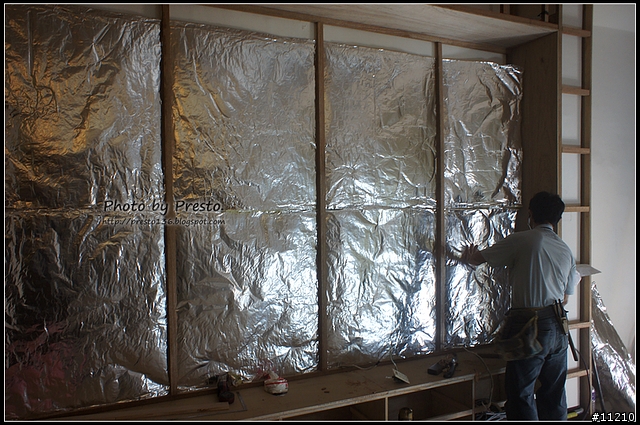

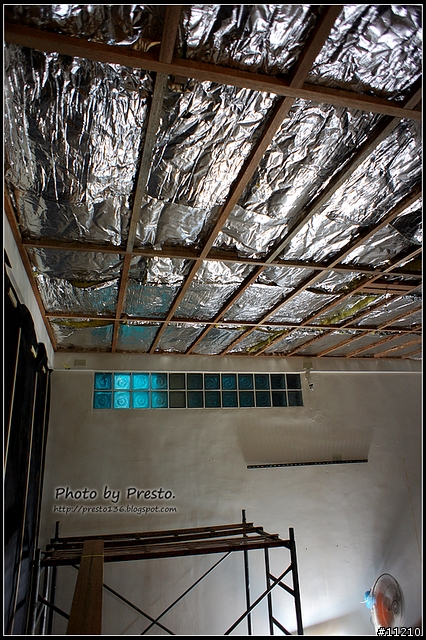

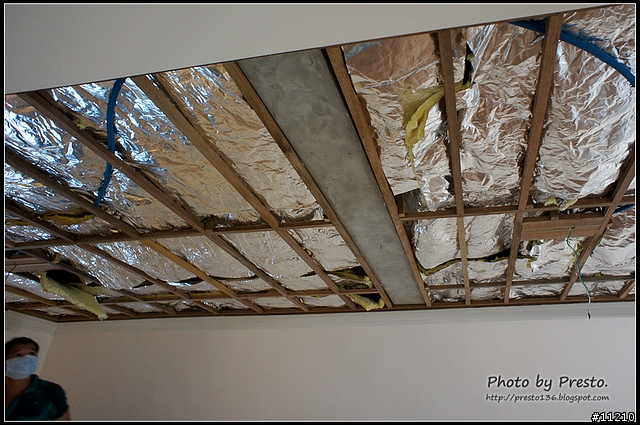

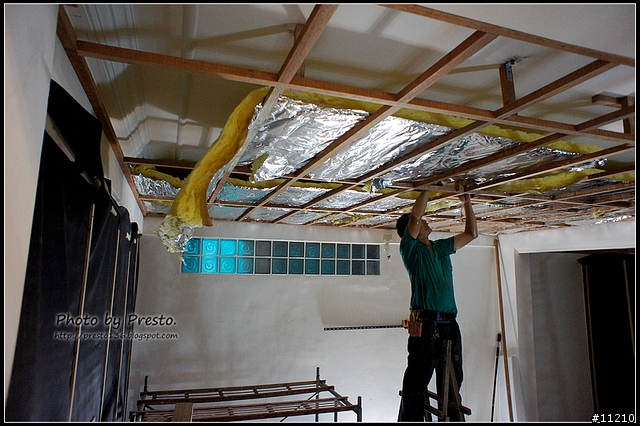

天花板空腔夾層也要鋪上玻璃棉

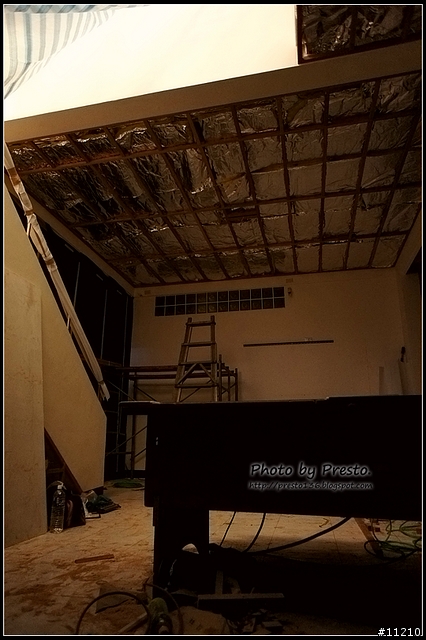

天花板玻璃棉鋪設中



鋪設完成,接下來換立面部分施工囉

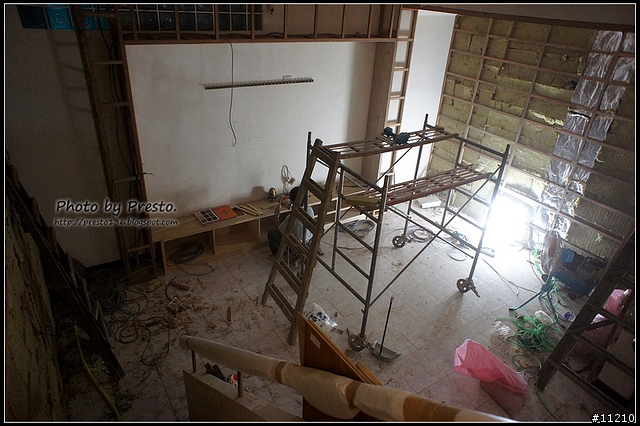

前方牆面及左右側牆施工

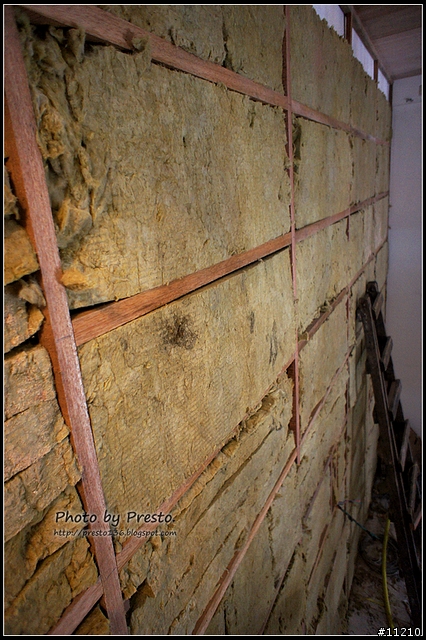

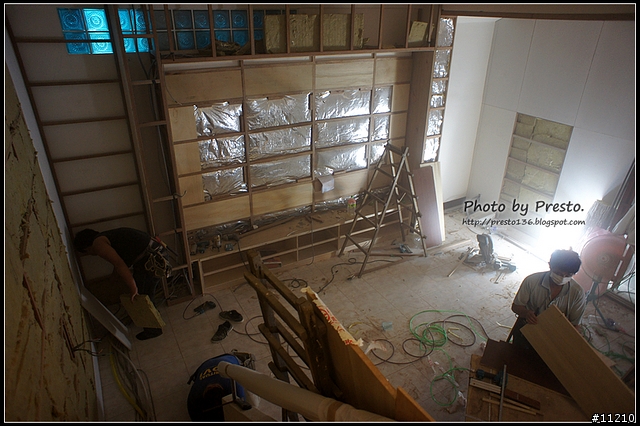

左右側牆鋪設岩棉

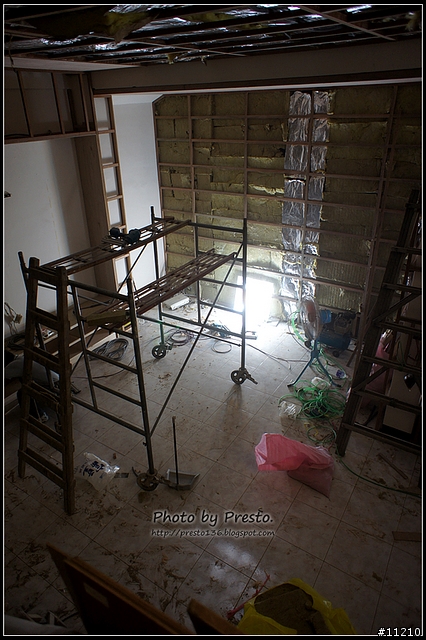

可以看到滿滿的岩棉及玻璃棉

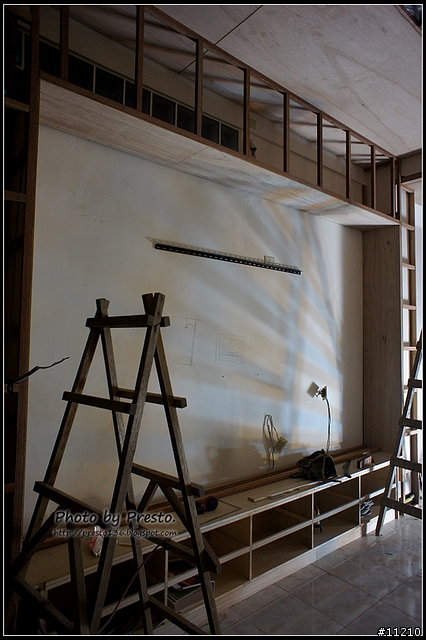

前方牆面,這是將來要掛上固定框幕的地方



隨著工程的進度,其他材料也陸續進駐

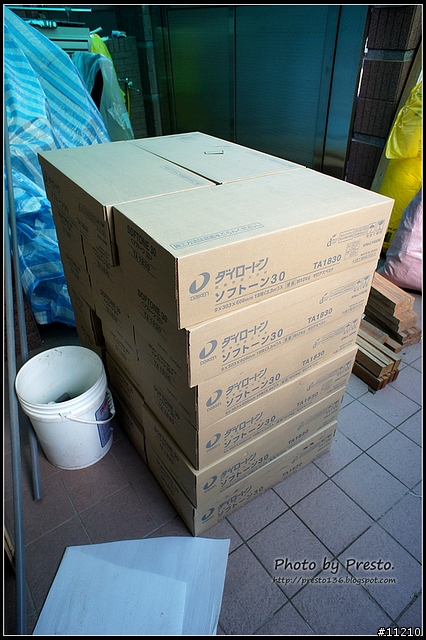

原來是之前訂購日本大建所生產的礦絨防火隔熱吸音板,將用在天花板上



前方牆面鋪設玻璃棉

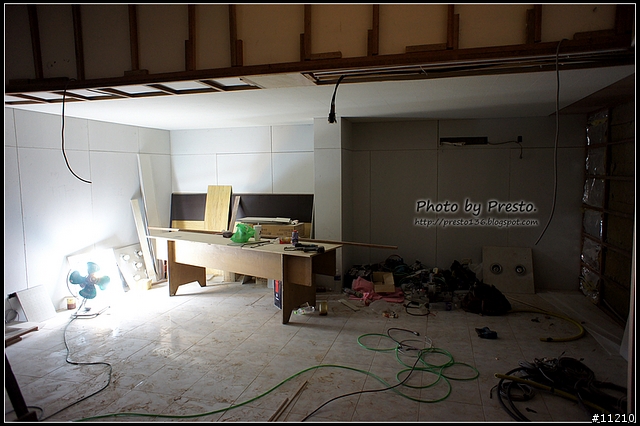

左右牆面矽酸鈣板封板中,採用的是9mm的矽酸鈣板

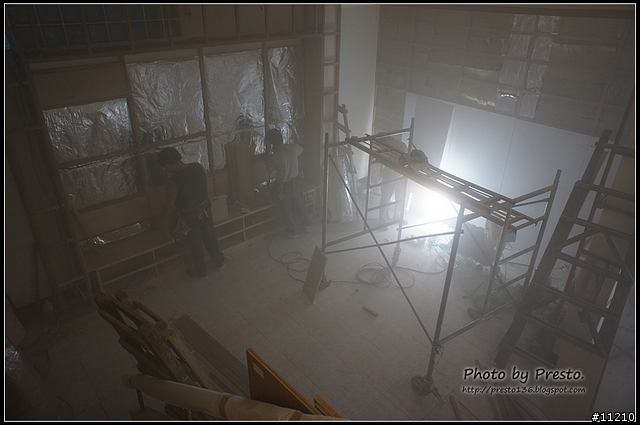

可以看到滿天煙塵,原因是矽酸鈣板切割時會產生大量粉塵



師傅們紛紛戴上口罩,避免吸入過多的粉塵

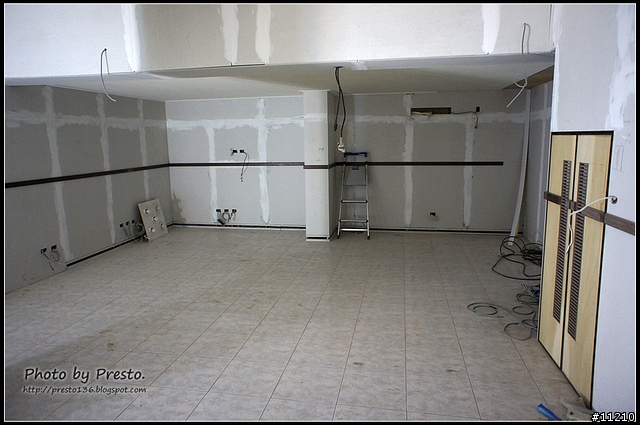

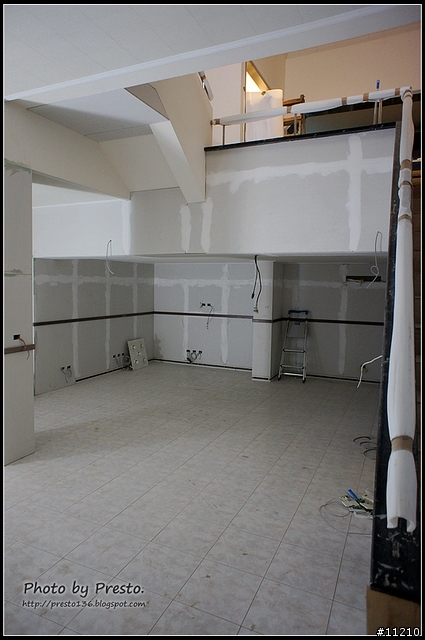

後方牆面矽酸鈣板封板



矽酸鈣板接縫處上膠及批土



因為是開放空間,所以樓梯上來後即為飯廳與客廳,同樣採用玻璃棉及日本大建礦絨吸音板





木作部分到一段落,稍為打掃一下空間,接著就是立面部分的壁紙施工

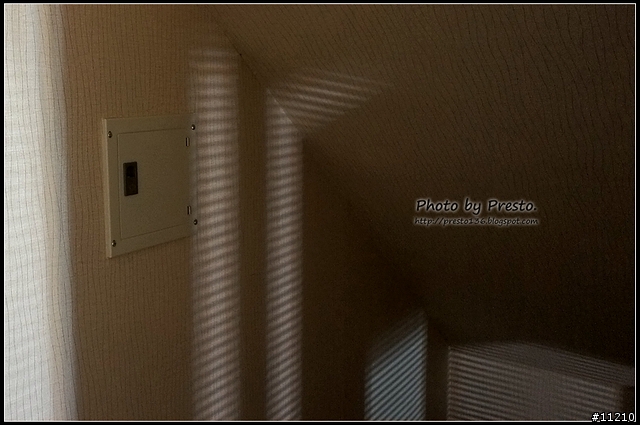

獨立電源完成,小小一顆,提供劇院滿滿能量

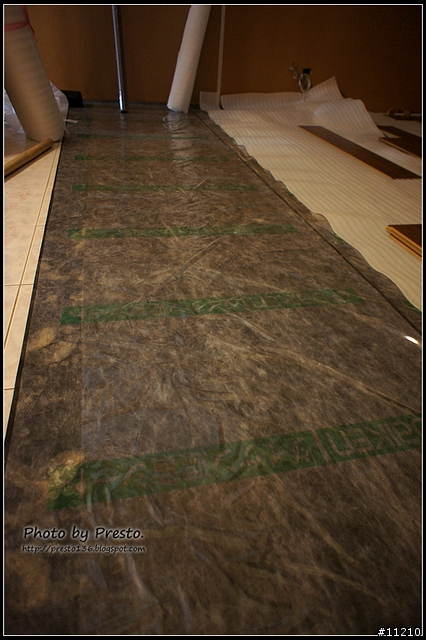

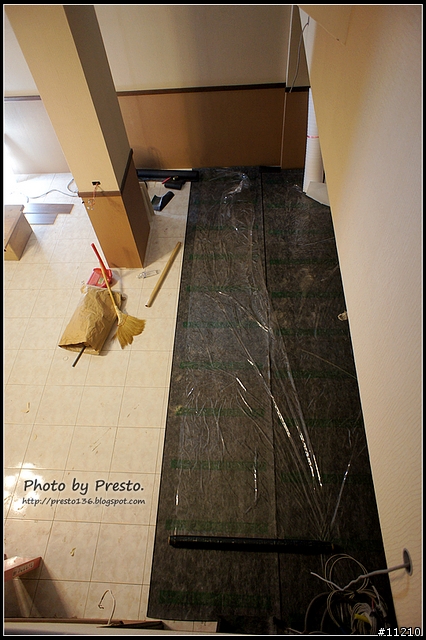

接下來是高耐磨地板施工,地面先鋪上一層日本大建隔音墊

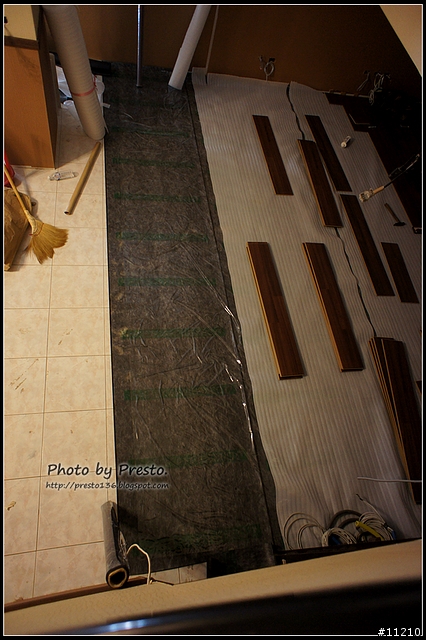

接著鋪上防潮墊跟超耐磨木地板

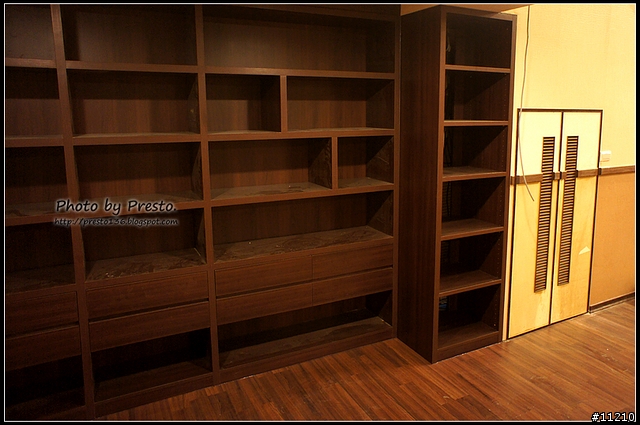

系統櫃完工,這是將來存放器材跟軟體的地方
右方的小門則是用來進入器材櫃後方的維修空間及儲藏室

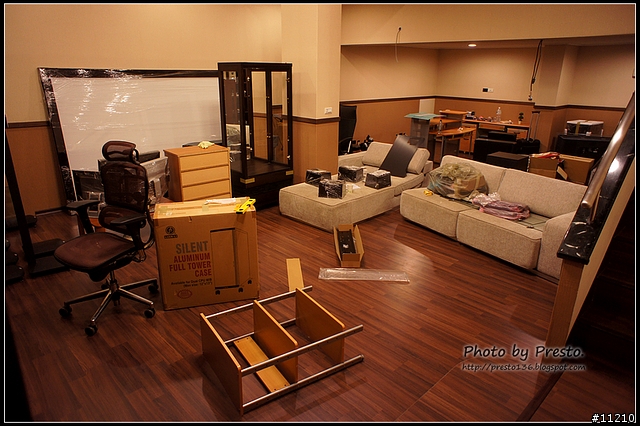

又是一陣搬搬搬,將東西搬回原位,空間部分大致完成

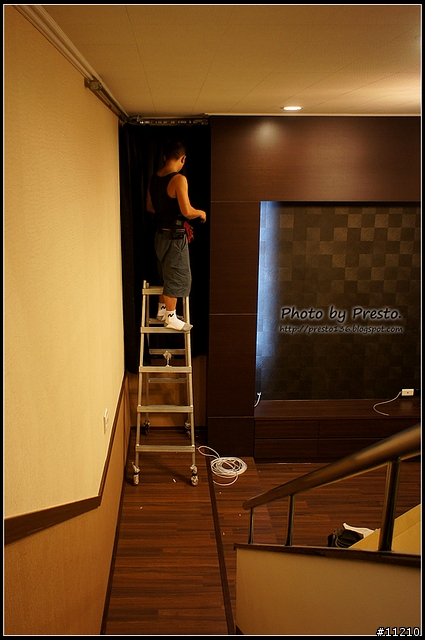

前方及側牆電動窗簾軌道施工,採用的布料為所謂的黑色三明治遮光布

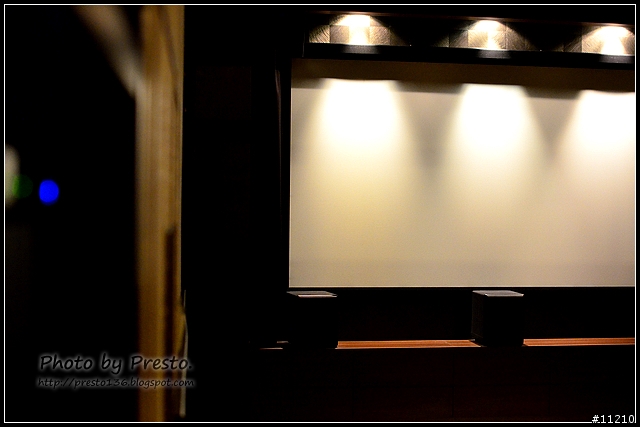

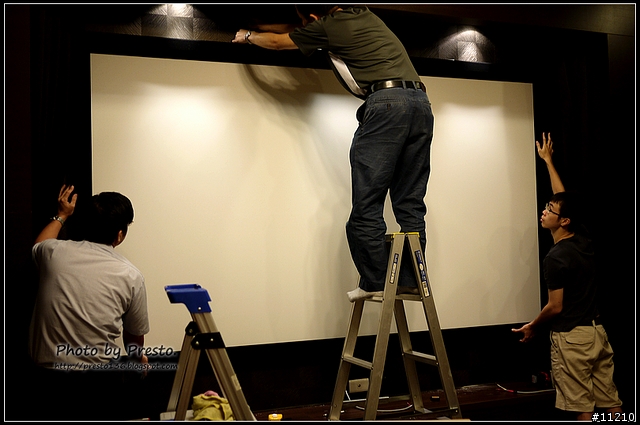

掛上投影布幕,選用的產品為日本OS screen出品的固定框幕(PA-120H)
邊框有黑絨布包裹,採用OS PureMatt II Plus的幕料



掛上後環繞喇叭MK Sound SS150THX、前置高度聲道MK Sound SS150THX
以及前置三聲道MK Sound S150THX(符合Audyssey DSX配置)

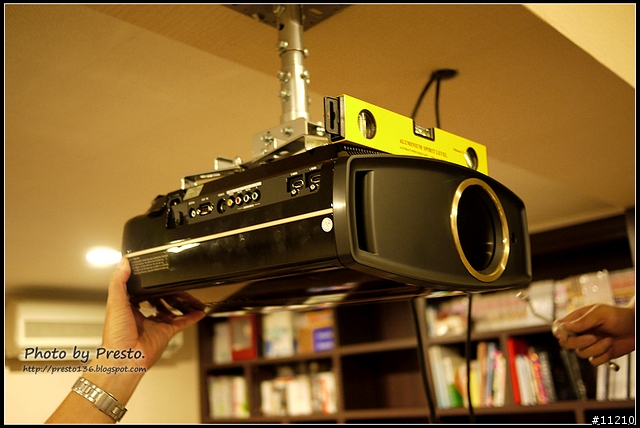

投影機吊架裝設中,採用的機器是JVC DLA-RS15



也許眼尖的網友有發現,先前打包的是SONY的投影機,怎麼安裝時卻變成JVC呢? 其實是焦段問題
機器吊掛位置離布幕有5m多,若採光學變焦僅有1.6x的SONY機種,就無法符合此環境的需求

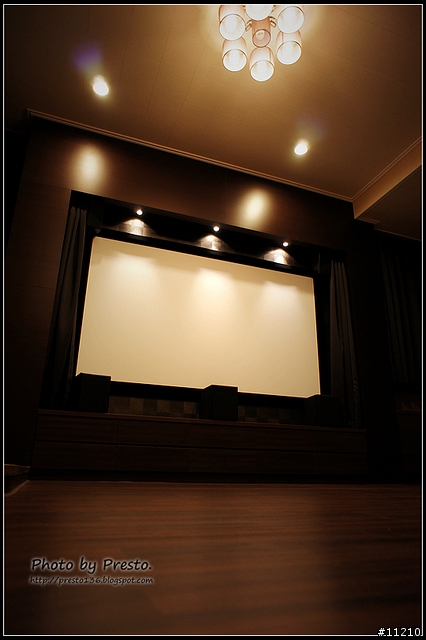

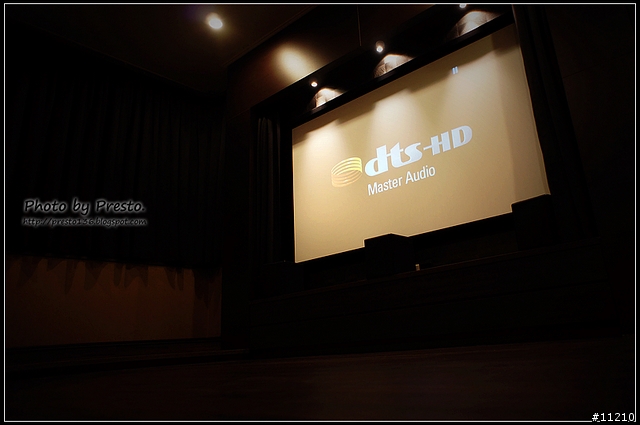

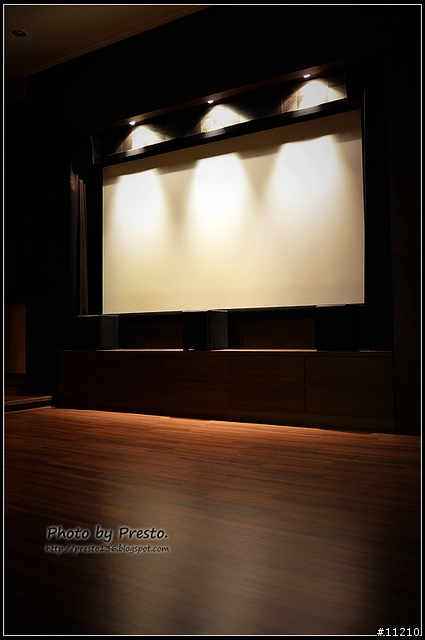

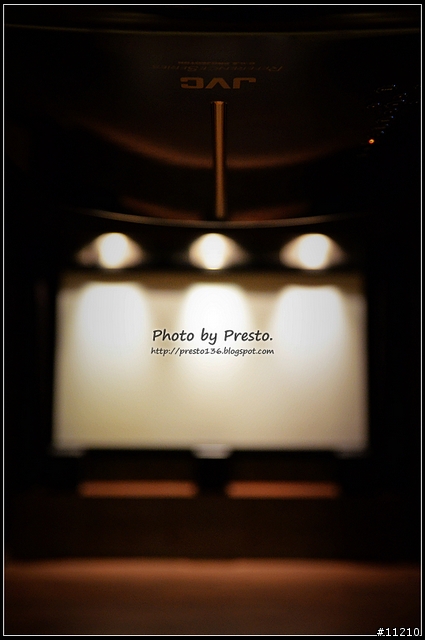

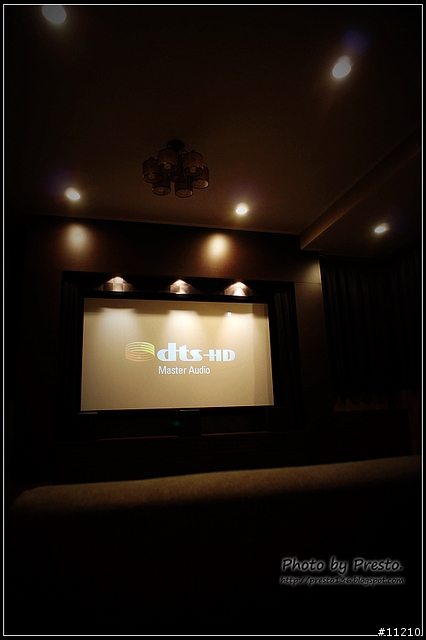

我的視聽室終於完工囉!



視聽室改造前後的差異十分明顯,完 全 是 不 同 檔 次


影像方面:

四周的電動布簾將環境反射光的影響降到最低,且劇院位於地下室,沒有遮光上的困擾

投影機的黑位表現比原本更加深沉,充分凸顯出JVC D-ILA晶片在高對比方面的訴求

在影片無光的黑邊地方幾乎看不到底亮,畫面的立體感增強甚多,投影機的實力終於得以發揮


聲音方面:

本來因為硬調空間造成的高頻刺耳的感覺消失了

取而代之的是更加自然濃厚的中頻,極高頻的氛圍表現也較原本清晰明瞭許多

不刻意採用擴散板,前後方開放式的系統櫃與器材架就是最好的擴散板

投影機開啟且關燈後,除視覺上喇叭消失外(正面只看得到投影畫面,環境反射光處理的效果之一)

聽覺上喇叭的位置也跟著消失不見,各聲道銜接順暢、結像感也相當明確,令人頗為訝異

搭配新設置的高度聲道,將音場由原本畫面下方變成整面音牆,臨場感 UP!


超低音力道更加穩重紮實,卻又不失層次感

人耳聽不見的極低頻一波波從空氣中襲來,與中高頻的銜接上也沒有問題

以往伴隨著低音能量產生的輕鋼架共振雜音也一併消失了,超低音終於獲得解放


Presto的視聽室改造工程到此告一段落

雖然不若專業的視聽室,但是卻十分符合我的需求

未來有其他的變更會繼續上來與大家分享,感謝收看

====================================================================

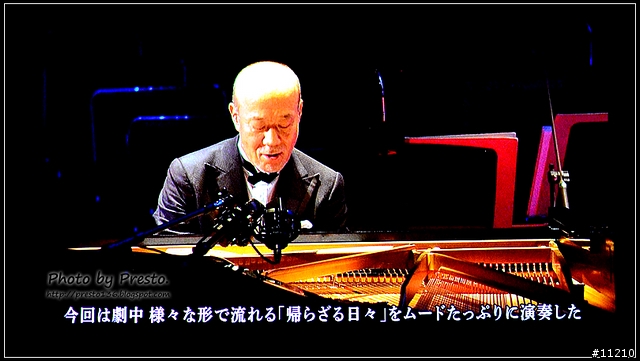

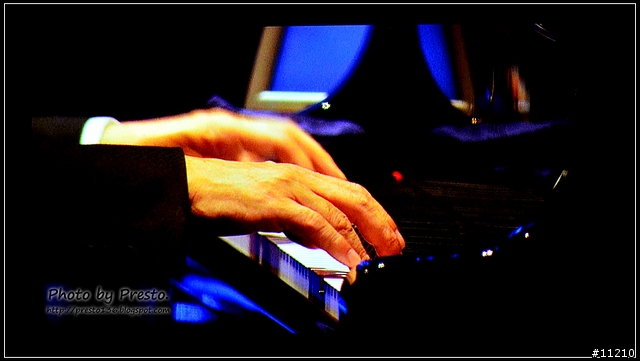

2011/3/16 新增一些實際播放的照片

翻拍畫面與實際播放畫面的清晰度與色調有所差異

在這邊想與大家分享的是若使用投影機時,遮光與環境反射光的重要性

拍攝畫面僅縮圖無後製

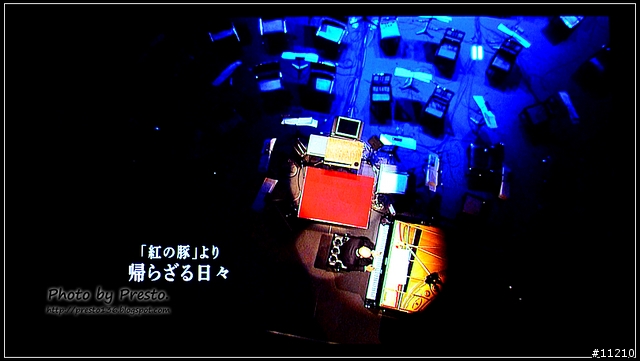

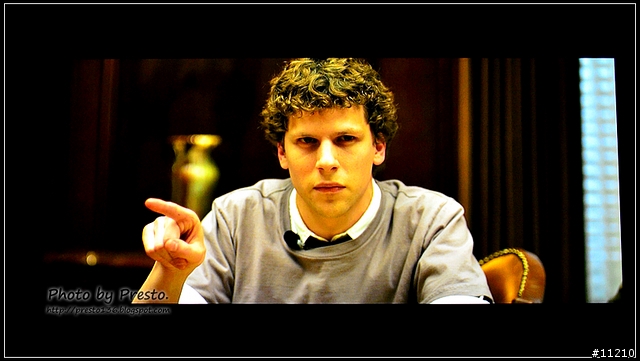

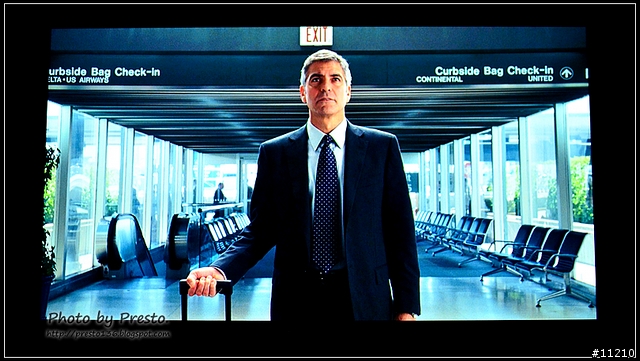

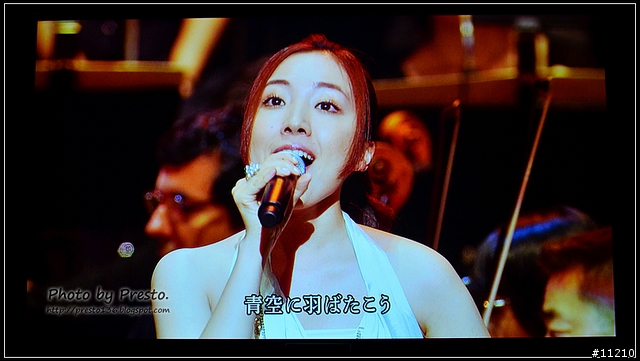

以下是影片比例為16:9的情況

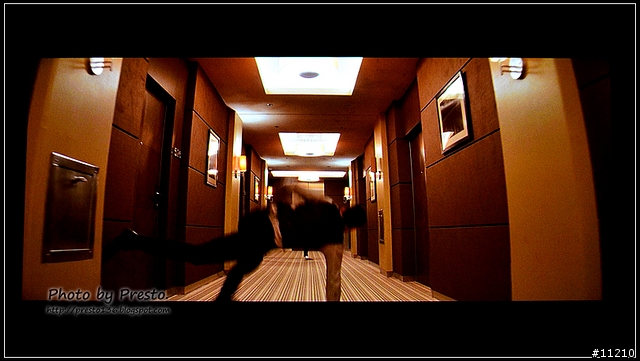

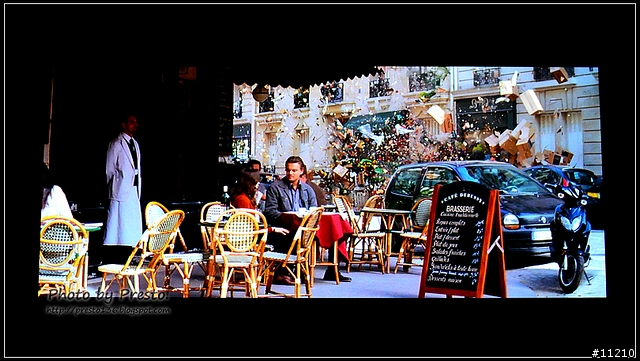

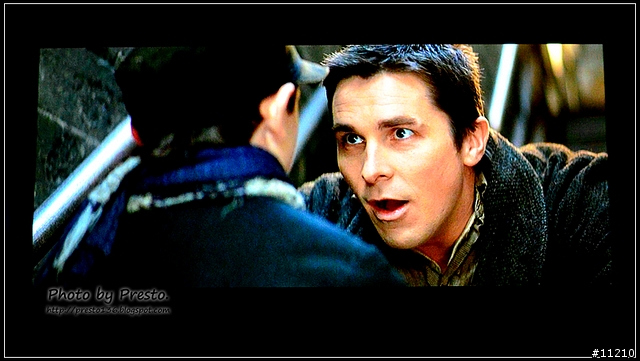

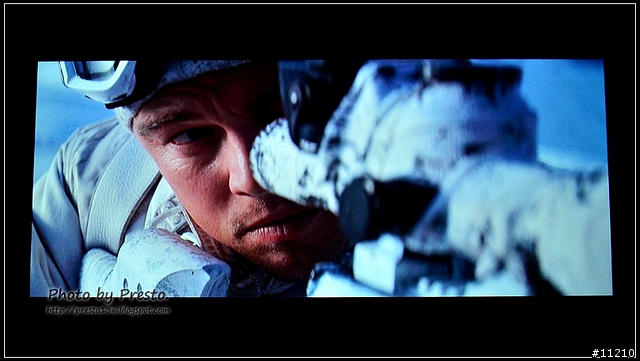

以下是影片比例為2.35:1的情況











我的系統前方三聲道緊貼布幕下緣,但是在加強反射光抑制後

實際觀賞時前方幾乎是全暗,僅看得到畫面本身,更有助於觀賞時的投入

由於投影機規格為16:9 1920x1080

在影片比例為16:9的情況下,投影範圍最大,畫面緊貼布幕邊框,可看到喇叭本身的反射光微乎其微

影片比例為2.35:1的情況下,上下裁切出來的黑邊,也看不太到底亮,不會有被裁切的感覺

====================================================================
2011/3/21 新增一篇關於視聽室內採用投影系統時反射光的簡易處理方法

由於已於01影音版發文,就不跨版多發了,有興趣的網友可以了解一下

網誌原始圖文版: 【分享】投影器材三兩事 - 淺談環境反射光處理

mobile01站內版: 【分享】投影器材三兩事 - 淺談環境反射光處理

====================================================================
2011/5/11 新增器材櫃與投影幕相對位置圖


藍色光芒是器材櫃的位置,約位於視聽者左後方30度
將器材櫃設計在後方除了可以減低觀賞時的器材雜光
也是為了配合其他硬體器材、網路設備以及獨立電源專線位置,能在更換器材及維修時更為方便

====================================================================
2011/11/22 新增器材相關文章彙整

有網友來信提到關於影音設備的問題

Presto整理了一篇關於此視聽室使用的器材及相關心得,想了解網友可以參考這篇

【分享】Presto 的小小電影院(含器材開箱彙整)




我的視聽室改造工程全紀錄到此告一段落

雖然不若專業的視聽室,但是卻十分符合我的需求

未來有其他的變更會繼續上來與大家分享,感謝各位收看。
