以往DeskTop PC消費市場一般都不太容易買到相關的ITX MB產品,
少數販售ITX MB產品除了有價格高貴外,還有需要搭配NoteBook CPU/DRAM的限制。
近兩年來可以明顯看到ITX的市場慢慢在變大,也有越受到消費者青睞的趨勢,
從上一代P55/H55晶片組開始就有些MB品牌投入ITX產品的研發與銷售,
提供更多ITX MB產品,讓消費者能夠更容易構成HTPC,
也改成搭載DeskTop規格的CPU或DDR3,讓ITX主機在購入成本上也比以往低上許多。



對於今年Intel新一代Sandy Bridge推出,已經由網路上得知許多MB廠有相關的ITX產品計畫
普遍看來會以H67或H61晶片組做為搭配,價位上應該與同級的Micro ATX規格差不多
ITX掘起的市場趨勢,新PC架構有助於ITX效能提升,將讓Inte在ITX市場上提升不少能見度。

此回主角為ECS所推出的H67H2-I,使用最新Sandy Bridge架構中較高階的H67晶片組
ECS在先前LGA 1156時代也推出H55晶片組的H55H-I,可見得此品牌對ITX市場的重視程度。

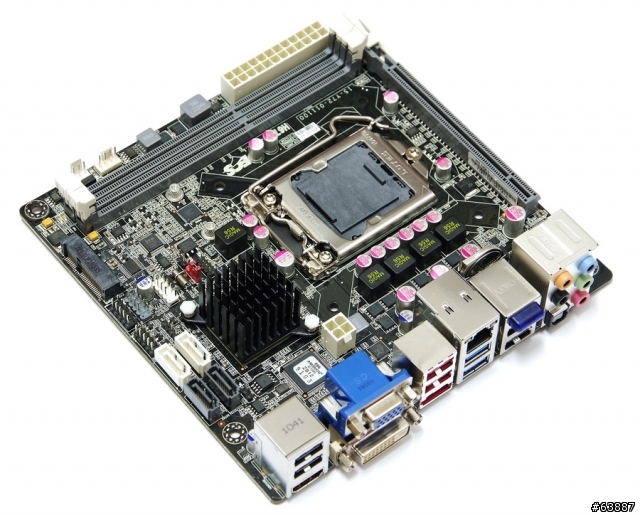

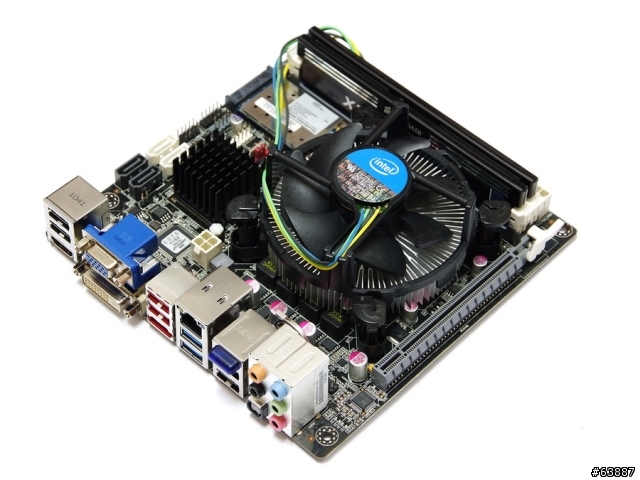

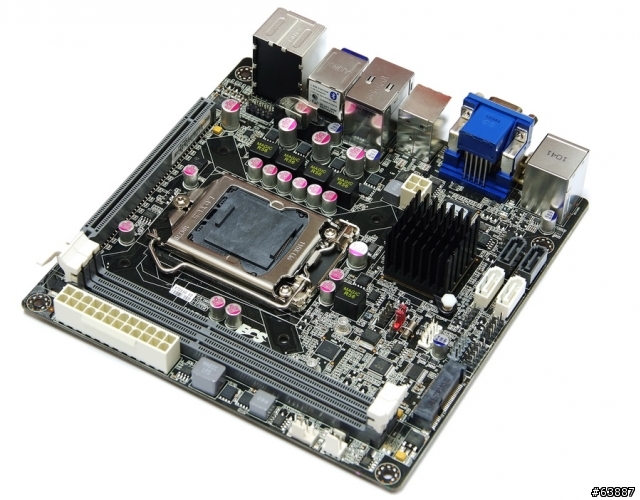

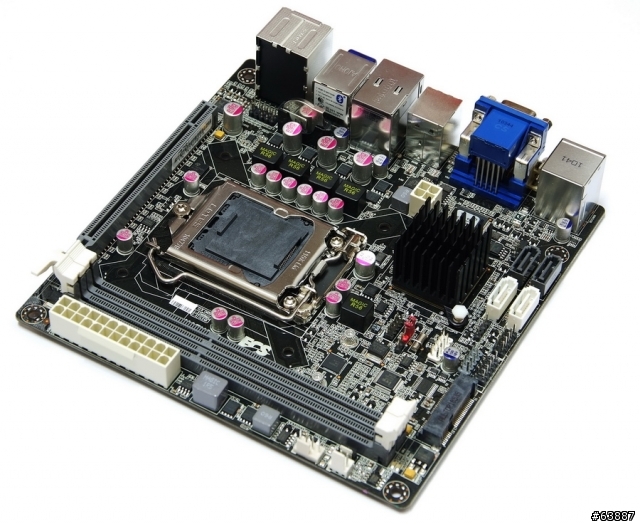

首先看到H67H2-I本體全貌,規格尺寸為Mini ITX 17 x 17cm


比較上一代H55H-I不同處
H67H2-I改為黑色PCB搭配灰色DIMM/PCI-E插槽的配色看起來更添質感
另外也加入常見的全固態電容用料,有效增加產品本身的耐用度

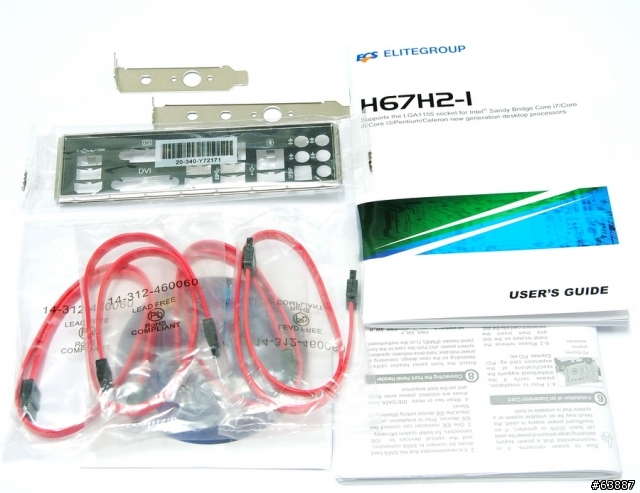

內附配件
產品說明書、快速安裝說明、IO檔板、SATA線材與驅動軟體光碟
多附贈一般與Low Profile規格的檔板,讓使用者安裝無線網路天線使用


主機板下方
LGA 1155 CPU腳座,品牌名稱為LOTES
1 X PCI-E Gen2.0 X16
Realtek RTL8111E網路晶片
Realtek ALC892音效晶片,支援8聲道與High Definition音頻編碼解碼器

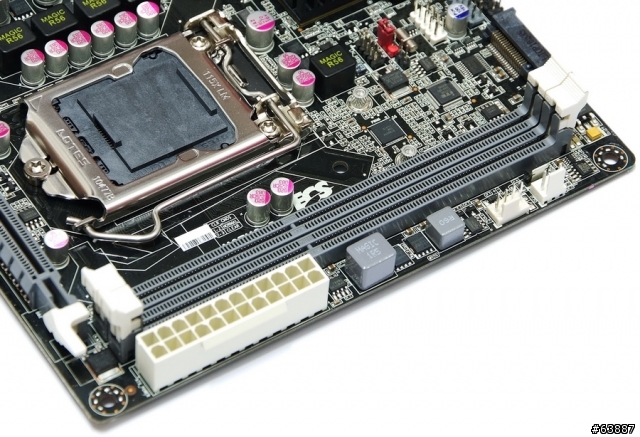

主機板右方
2 X DIMM DDR3,支援1066/1333,DDR3最高容量支援到16GB。
旁邊為24-PIN電源輸入


主機板上方
2 X 白色SATA,H67晶片提供,SATA2規格
2 X 灰色SATA,H67晶片提供,SATA3規格

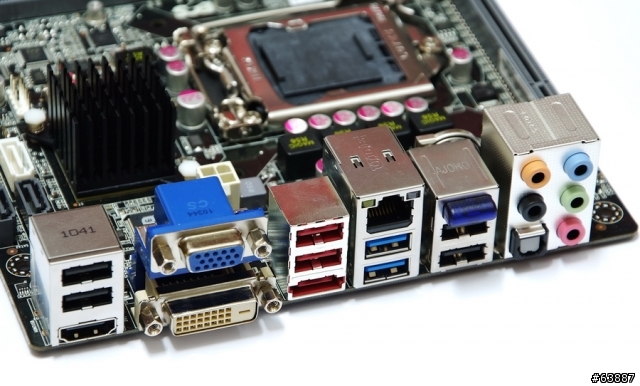

IO
D-SUB/DVI/HDMI
6 X USB 2.0(紅/黑色)
2 X USB 3.0(藍色)
1 X RJ-45網路孔
1 X Bluetooth藍芽裝置
1 X eSATA


CPU使用四相供電
以Sandy Bridge低功耗的狀況來看,最高應該可以支援到2500K/2600K
上方貼紙為藍芽裝置規格貼紙

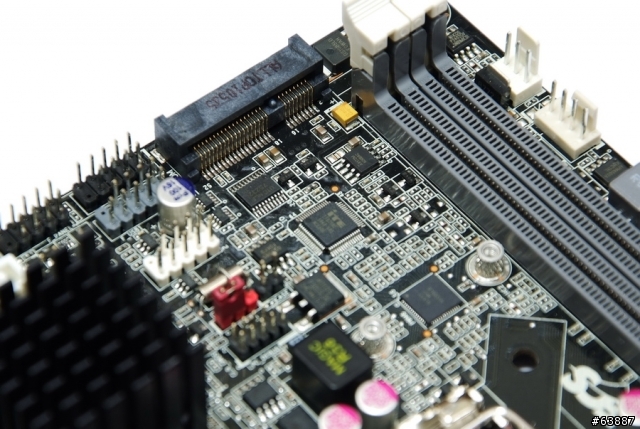

H67H2-I另一個特色,內建Mini PCI-E插槽
可以擴充同規格的硬體介面,例如mSATA SSD、TV卡或是常見的Wireless無線網路卡

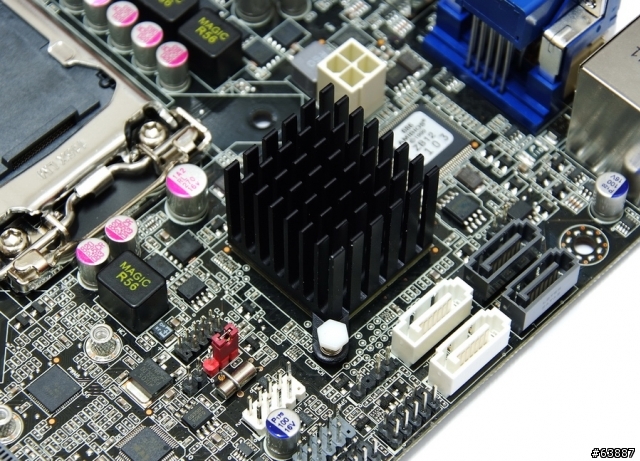

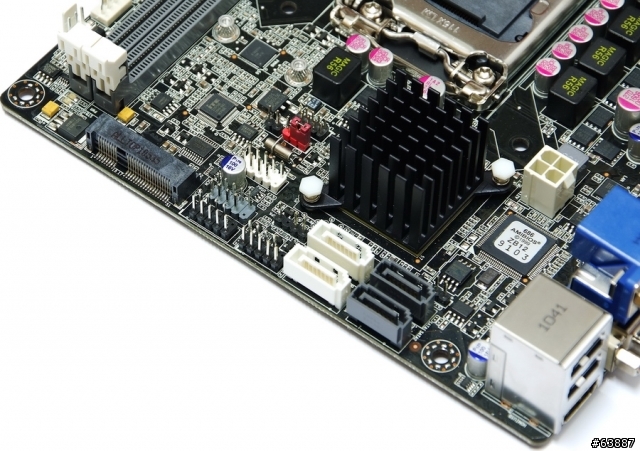

H67晶片組上方被散熱面積較大的黑色散熱片所覆蓋


BIOS畫面

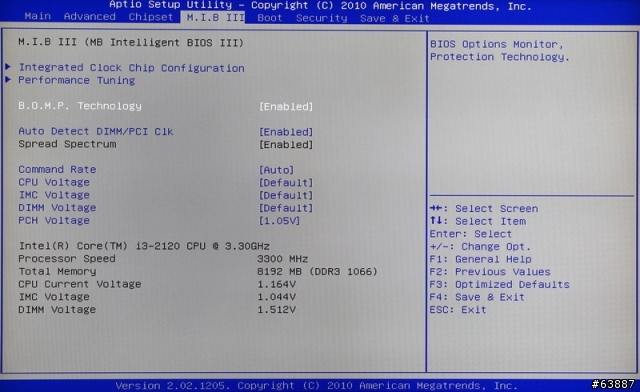

M.I.B III,ECS超頻技術
此頁面有調整電壓選項.DDR3 1T/2T與目前CPU時脈/DDR3容量/電壓狀況
CPU Voltage +20~320mV
IMC Voltage +10~+630mV
DIMM Voltage -800~+630mV
PCH Voltage 1.05/1.10V

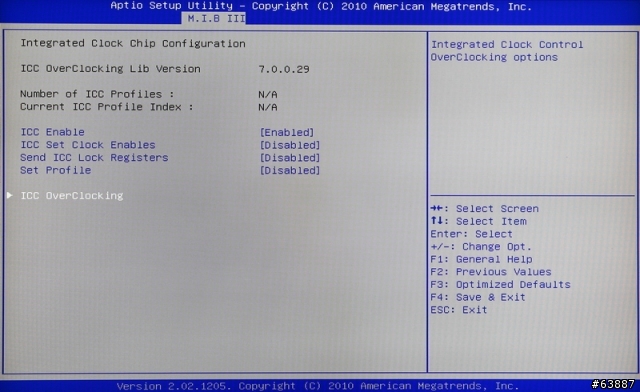

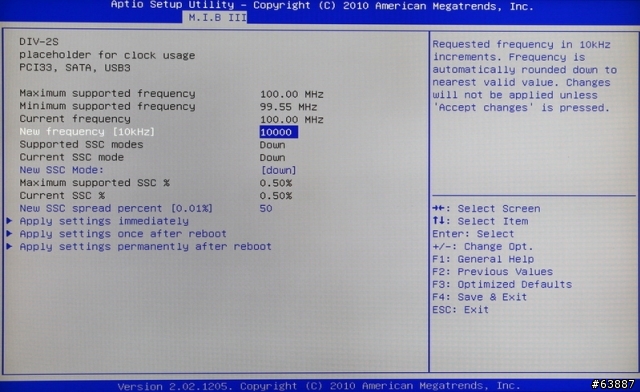

ICC選項頁面


提供外頻選項,實際測試並無法提升外頻
希望日後的BIOS可以開放此處的選項


DRAM時脈資訊

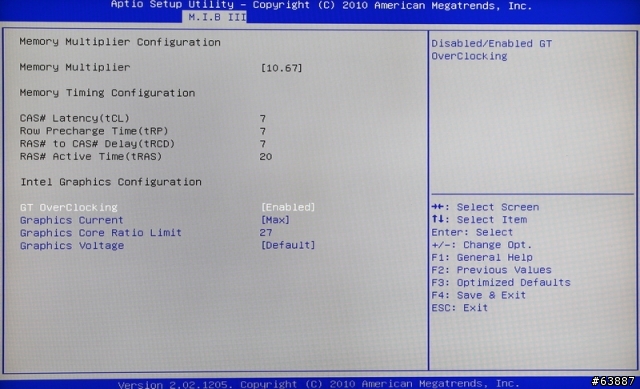

Intel內建GPU超頻選項
超頻時建議先將Graphics Current設定Max
時脈設定在Graphics Core Ratio Limit,預設為22
每一階代表時脈為50MHz,圖中設定27則為27 X 50 => 1350MH

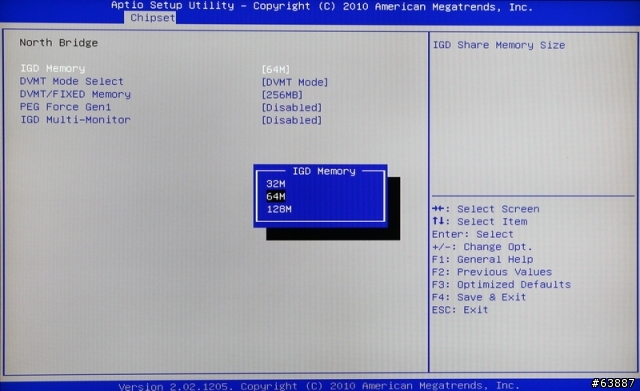

IGD Memory有三種選擇,分別是32/64/128MB
DVMT/FIXED Memory的選項也有三種,128/256MB/Maximum

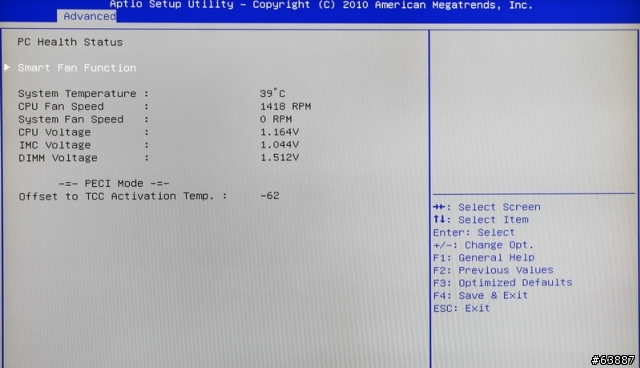

PC Health Status


以往Mini ITX大部份都不強調效能或是超頻的路線,所以在BIOS上往往都會以精簡為主
H67H2-I在BIOS選項豐富度上還算不錯,如果能放上DDR3 1066/1333切換的選項將會更好

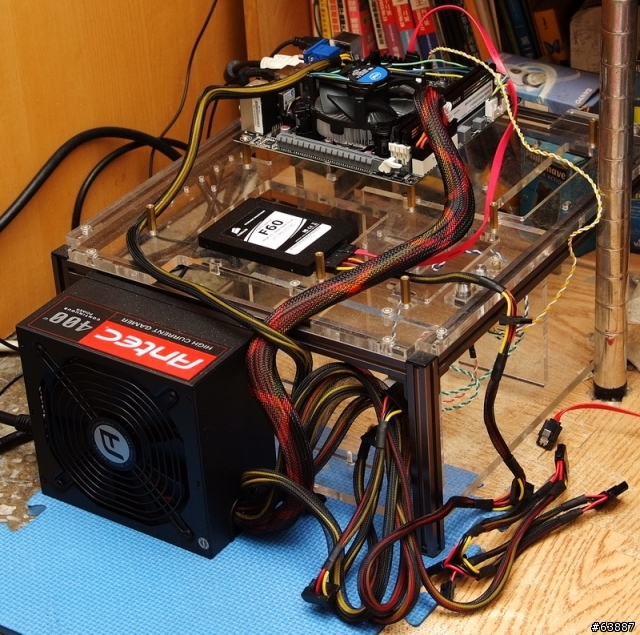

測試平台
CPU: Intel Core i3-2120
MB: ECS H67H2-I
DRAM: CORSAIR CMX8GX3M2A1600C9
VGA: Integrated Graphics
HDD: CORSAIR Force SSD 60GB
POWER: Antec HCG 400W
Cooler: Intel 原廠散熱器
OS: Windows7 Ultimate 64bit

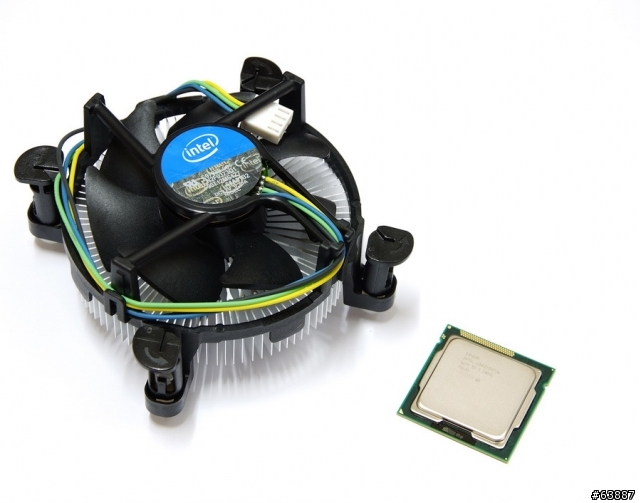

搭配CPU為三月剛上市不久的Core i3 2120
產品型號為Intel Core i3-2120,時脈為3.3GHz
實體2 Cores並有Hyper-Threading技術,一共可達到4執行緒,簡稱2C/4T
32nm製程,功耗65W,L3 Cache共有3MB,為LGA 1155中第二入門的2 Cores CPU

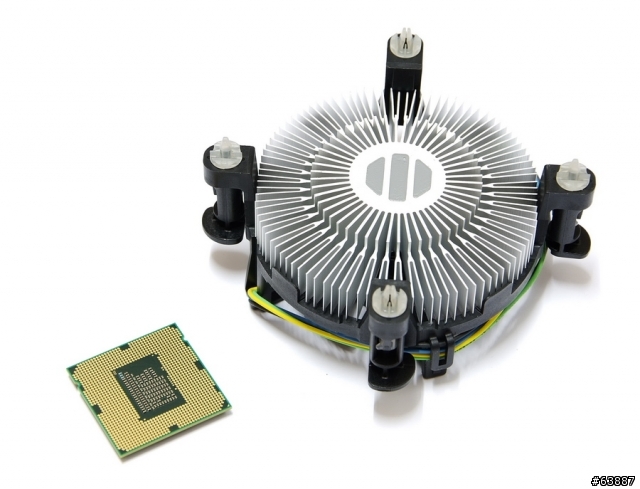

左下方為Revision D2版本背面一覽
右上為原廠散熱器,對於自家2 Cores CPU,Intel一律採用非銅底設計


市場上Sandy Bridge架構的Core i3共有兩款,型號分別為i3-2100與i3-2120
差異主要在時脈上的不同,2100為3.1GHz,而2120為3.3GHz
對於消費者來說,感覺上搭配i3-2100會更有C/P值

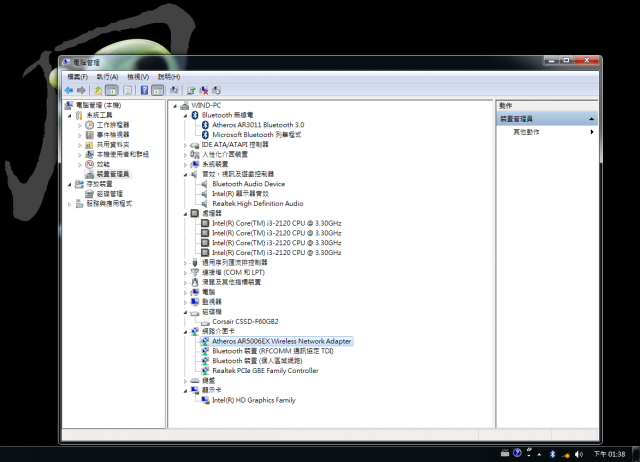

作業系統中硬體裝置資訊
加裝Atheros無線網路卡

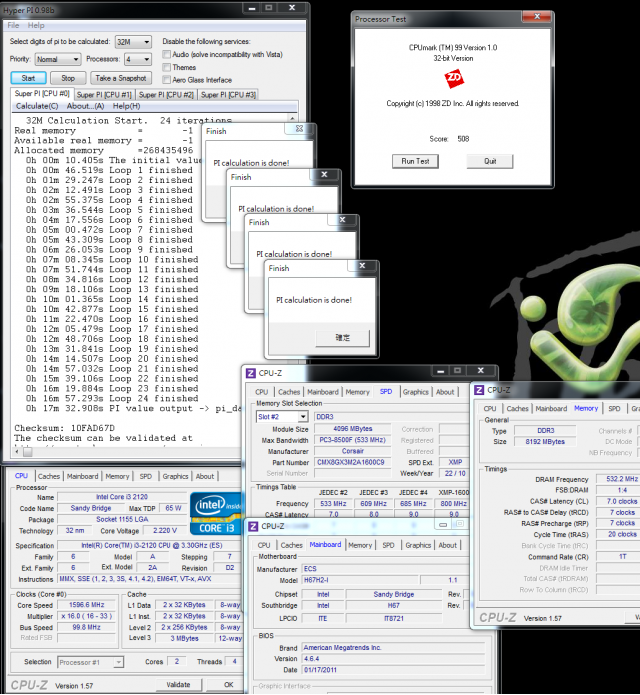

效能測試
CPU 99.8 X 33 => 3293.4MHz
C1E開啟
DDR3 1064.4 CL7 7-7-20 1T

Hyper PI 32M X 4 => 17m 32.908s
CPUMARK 99 => 508

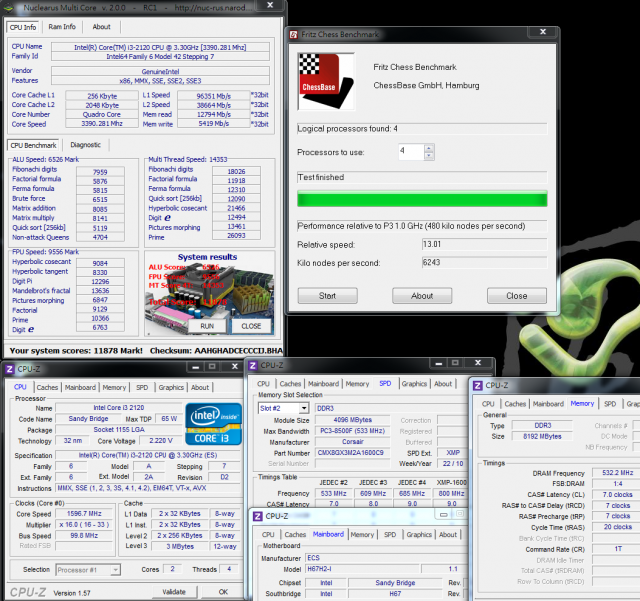

Nuclearus Multi Core => 11878
Fritz Chess Benchmark => 13.01/6243

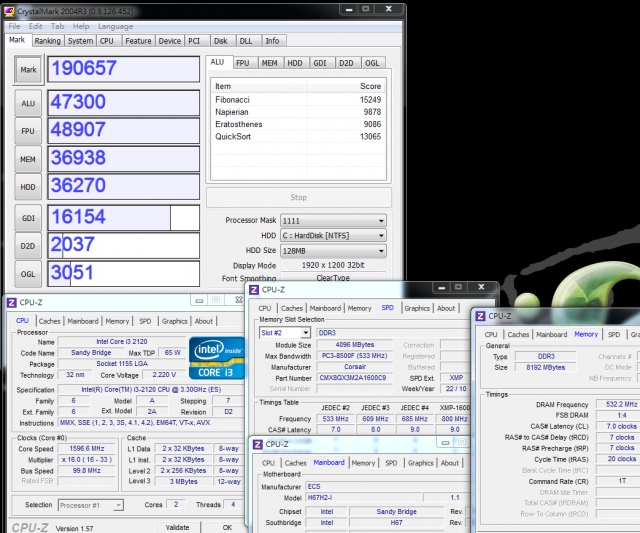

CrystalMark 2004R3 => 190657

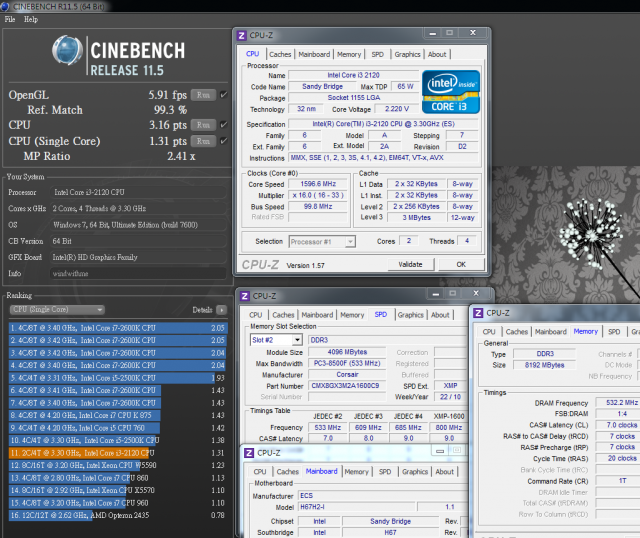

CINEBENCH R11.5
CPU => 3.16 pts
CPU(Single Core) => 1.31 pts

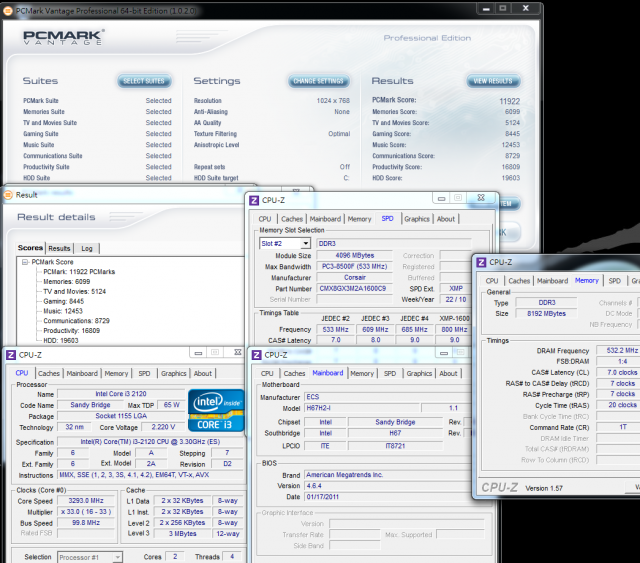

PCMark Vantage => 11922

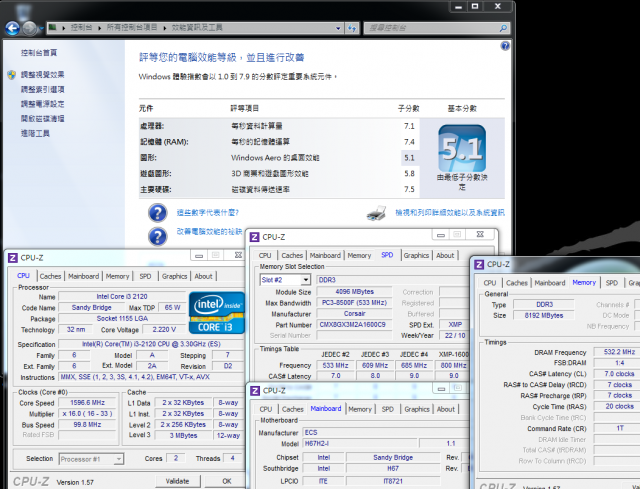

Windows體驗指數 - CPU 7.1


CPU-Z無法顯示正確的電壓,要看正確電壓需要從BIOS中才能得知
上一代H55H-I也有相同狀況,這可能與特殊的PWM設計有關,導致某些軟體顯示錯誤的電壓資訊
i3-2120時脈高達3.3GHz,加上新架構在效能上有10~20%左右的增進
讓此平台在以上許多測試都得到相當不錯的數據,尤其在ITX領域中已經屬於高階的效能等級

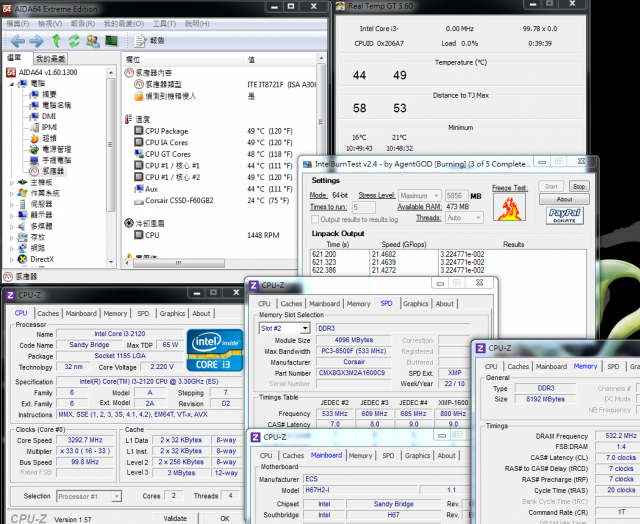

溫度表現(室溫約18度)

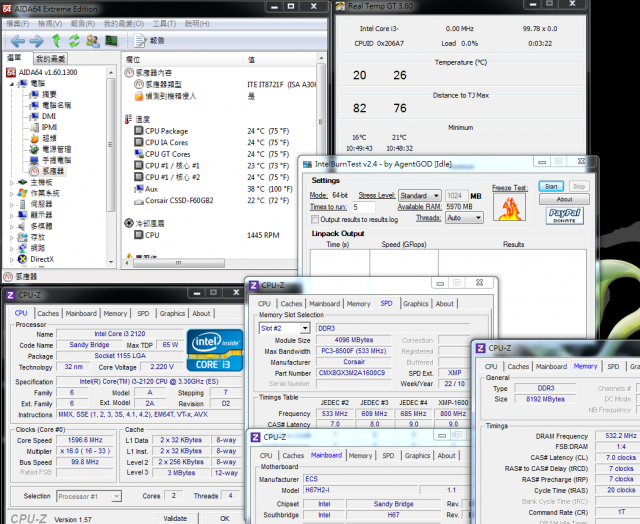

系統待機時 - 20~26


CPU全速時 - 44~49
Intel Burn Test v2.4,Stress Level Maximum


溫度方面以32nm製程的i3 CPU向來表現都不錯,測試中使用原廠薄型散熱器
全速也沒有超過50度,當然裝入機殼後會依環境或系統熱對流不同再增加約5~8度左右

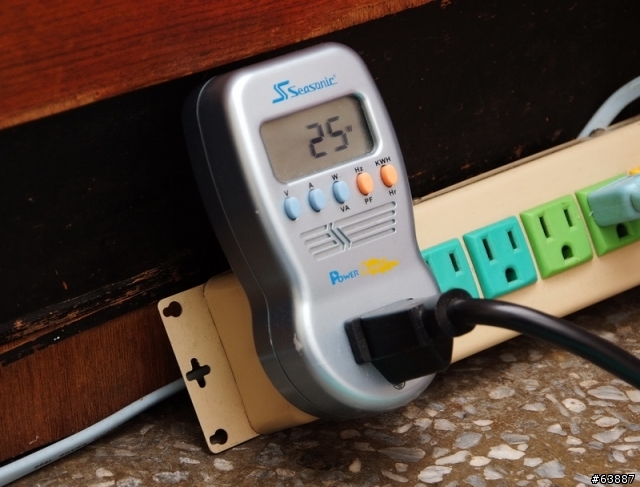

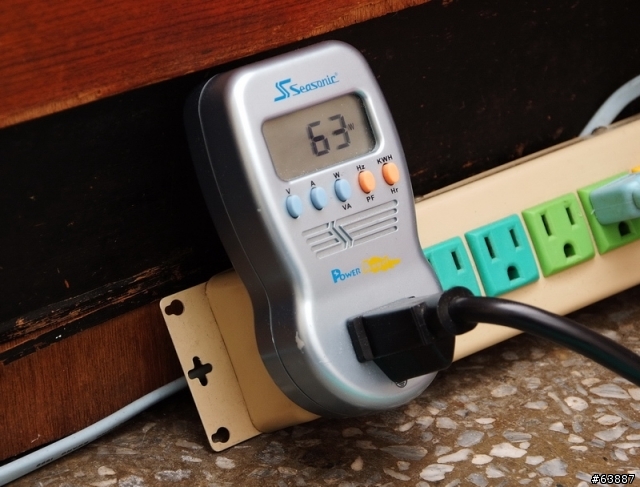

耗電量測試
系統待機時 - 25W


CPU全速時 - 63W


待機/全速耗電量為25W/63W對比於先前測試過i3-540搭配H55的52W/83W也有明顯降低
由此可見同樣都使用32nm製程,LGA1155第二代Core i系列平台有更低的功耗與更高的效能
對於在意功耗與溫度的使用者來說,這兩個部份讓Sandy Bridge架構突顯更多優勢的表現

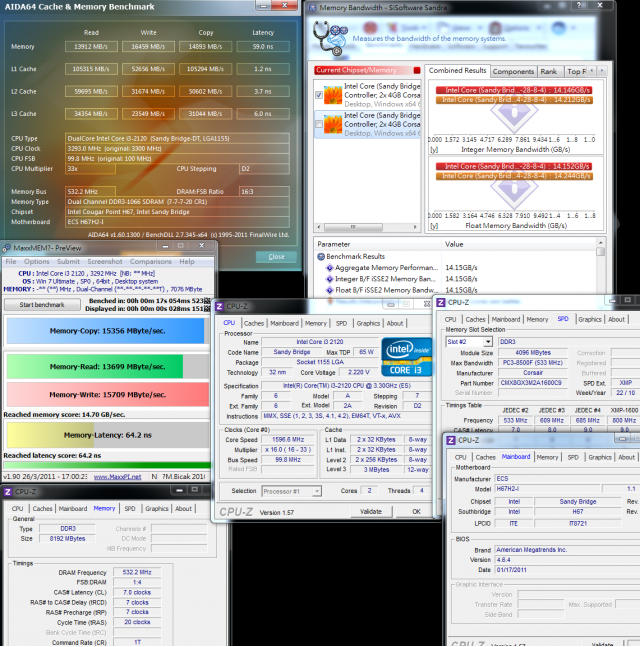

DDR3頻寬
DDR3 1064.4 CL7 7-7-20 1T
ADIA64 Memory Read - 13912 MB/s
Sandra Memory Bandwidth - 14146 MB/s
MaXXMEM Memory-Copy -15356 MB/s


由於先前LGA 1156架構使用內建GPU會有DDR3頻寬受到限制的問題
新一代LGA 1155 i3開始已經修正這部份的問題,就算使用內建GPU也開始可以保有新架構該有的DDR3高頻寬。
同樣是DDR3 1066的頻寬前後兩代相比就有超過50%以上的進步
如果ECS在BIOS中可以提供1066/1333自由切換的選項,應該可以得到更高的頻寬效能

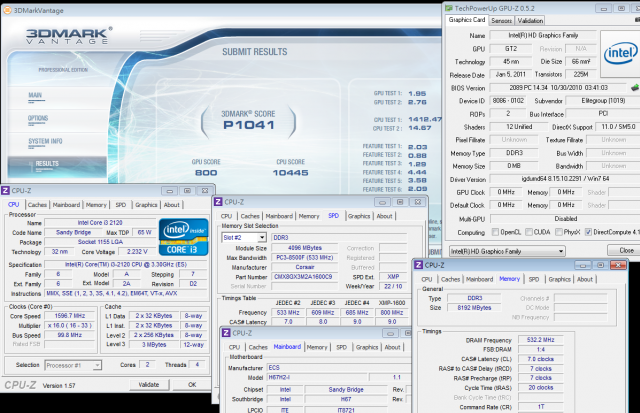

Intel HD Graphics HD2000效能測試
預設時脈1100MHz

3DMark Vantage => P1041

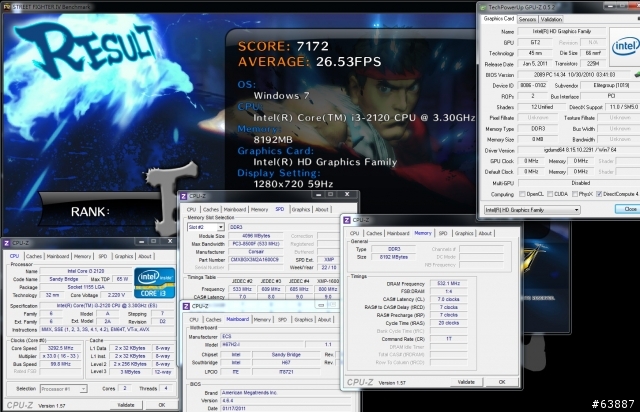

StreetFighter IV Benchmark
1280 X 720 => 26.53 FPS

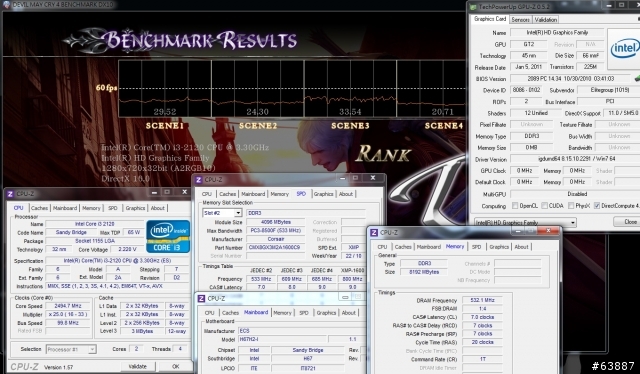

DEVIL MAY CRY4
1280 X 720 => 25.25/21.77/28.80/17.80 fps

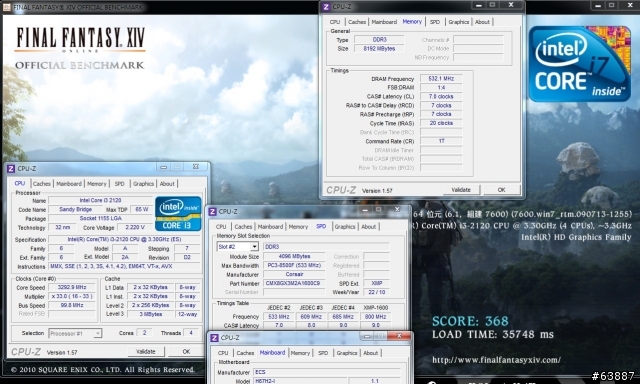

FINAL FANTASY XIV
1280 X 720 => 368


i3-2120的GPU規格為Intel最新的HD2000
比較先前windwithme測試過的i5-2300搭載HD2000,3D效能上大約有10~15%的落差
比起上一代i3-540的3D效能,這一代明顯可以看出有很大幅度的進步
ITX雖然不是主打3D效能,不過內建GPU的效能更高,對於日後在一般3D的需求相信也有不小的幫助。

HD2000超頻時脈
27 X 50 => 1350MHz

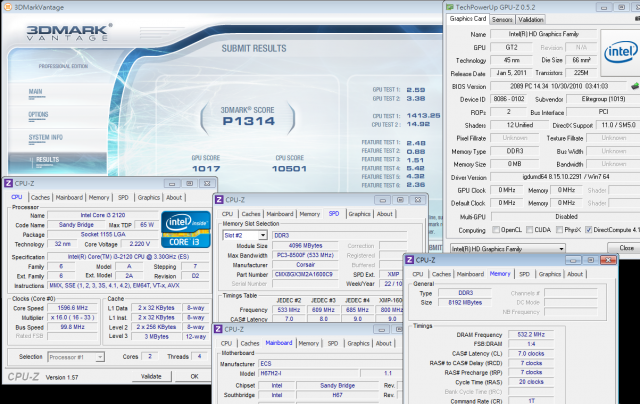

3DMark Vantage => P1314

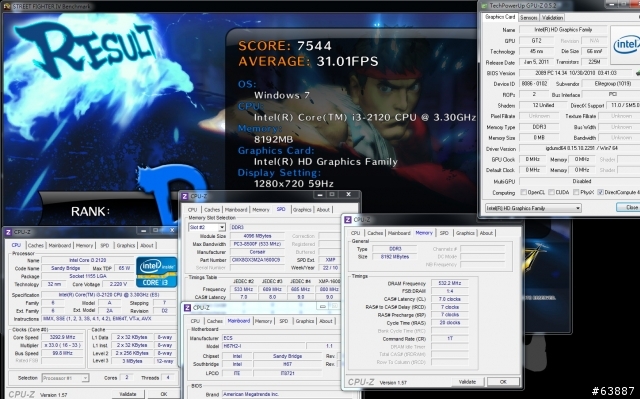

StreetFighter IV Benchmark
1280 X 720 => 31.01 FPS

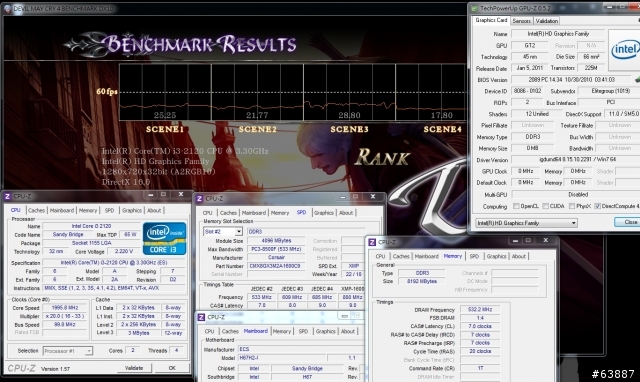

DEVIL MAY CRY4
1280 X 720 => 29.52/24.30/33.54/20.71 fps


FINAL FANTASY XIV
1280 X 720 => 434


超頻後的3D效能增加17~26%左右,可惜的是並沒有先前幾款i5 HD2000可以超頻到1700~1800MHz的範圍。
不過小範圍的超頻,對於效能來說也是不無小補,如果有效能需要的網友可以參考看看
但是如果要3D效能大幅度增加的話,多花些預算買張獨立顯示卡是較佳的選擇

許多可以安裝ITX MB的Case,有時為了讓空間更小,HDD安裝規格會設計成2.5吋的規格
如果需要較大容量可以選擇NoteBook 2.5吋HDD,需要效能的話就馬上會想到SSD
這是目前市場上兩種不同儲存硬體的選擇方向

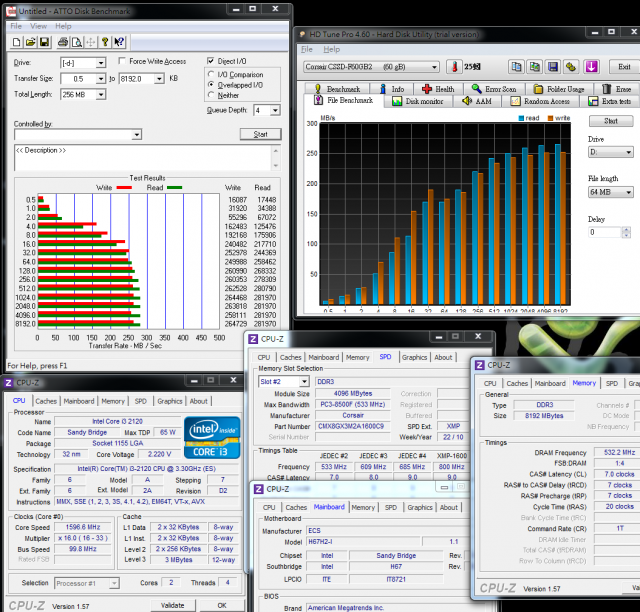

平台中搭載CORSAIR FORCE SERIES F60,希望能讓這個ITX平台可以發揮更好的傳輸效能

ATTO DISK Benchmark超過16k以上時就有不錯的效能,最高讀取281.9 Mb/s,寫入264.4 MB/s
EVEREST File Benchmark超過1024k以上測試時就開始接近或超越250~275 MB/s的效能


CrystalDiskMark 4K QD32 Read -97.57 MB/s Write - 60.34 MB/s

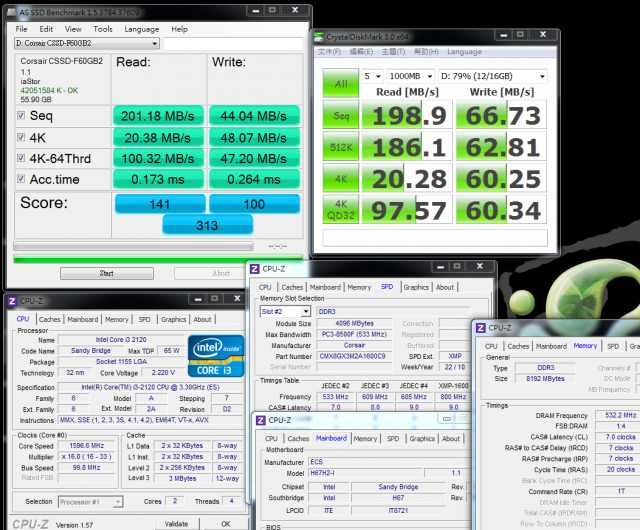

AS SSD Benchmark
Seq Read - 201.18 MB/s Write - 44.04 MB/s
4K-64Thrd Read - 100.32 MB/s Write - 47.20 MB/s


ECS H67H2-I使用最新的H67晶片組,在資料傳輸效能上表現也相當優秀
CORSAIR FORCE F60最高285/275 MB/s的規格,也幾乎在某些測試軟體上可以達到最高效能
4K的表現也相當不錯,對於有小檔案效能的需求使用者,選擇4K讀取較快的SSD是必要的環節

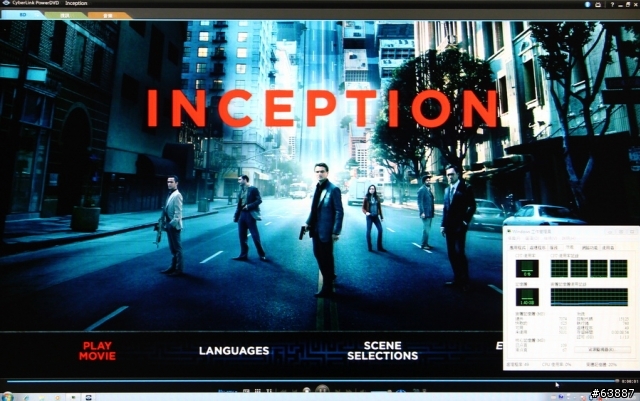

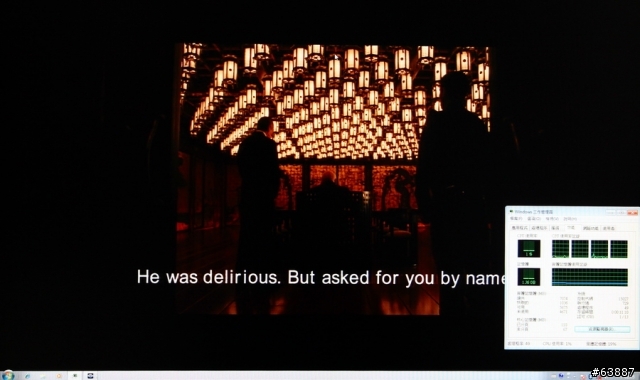

影片播放測試
使用手邊原版藍光影片-Inception 全面啟動,以下影片為該出版公司版權所有。

開頭選單
使用PowerDVD 10軟體
解析度為1920 X 1080
此時CPU使用率都非常低,大約落在0~2%左右


影片過程
CPU使用率 2~6%

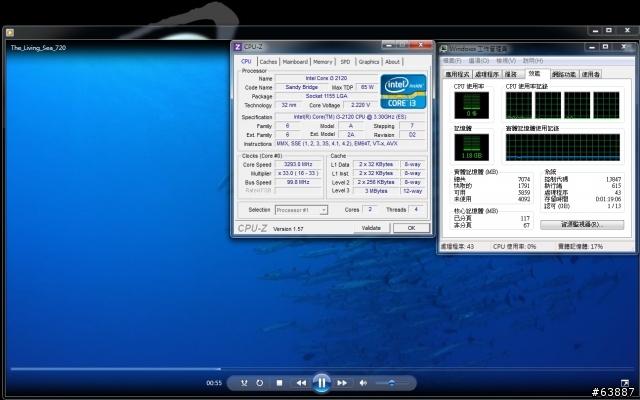

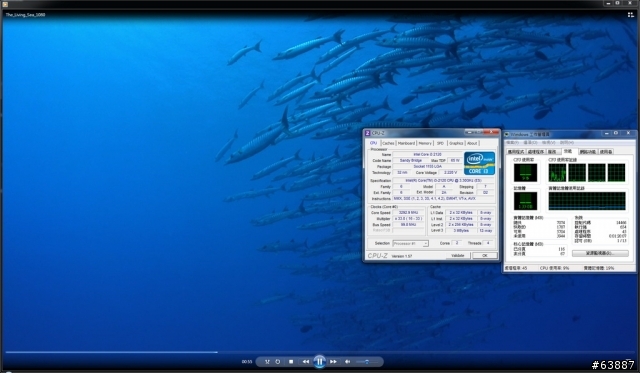

直接播放影片檔案
影片解析度1280 X 720
CPU使用率0~5%


影片解析度1440 X 1080
CPU使用率5~12%


第2代Core i3的多媒體效能又更加優秀,影片播放測試中幾乎很難看到超過15以上%的CPU使用率
大多數的影片格式在播放狀況下,大約都只有1~12%左右的CPU使用率
對於ITX架構來說效能非常地高,當成HTPC也超過足夠使用的範圍好幾倍以上
雖然說HTPC需要的效能至少要影片順暢播放就好,但相信對於消費者來說效能永遠不嫌高

影片轉檔的新技術也是Sandy Bridge主要的特色之一
以下為測試Intel最新推出的Quick Sync Video技術

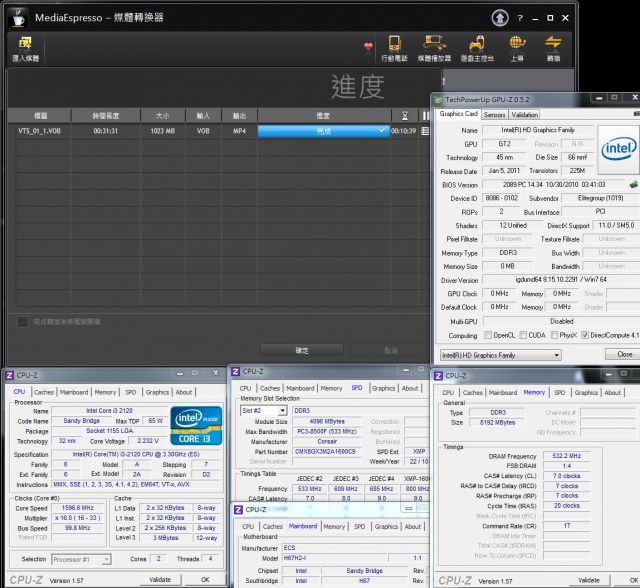

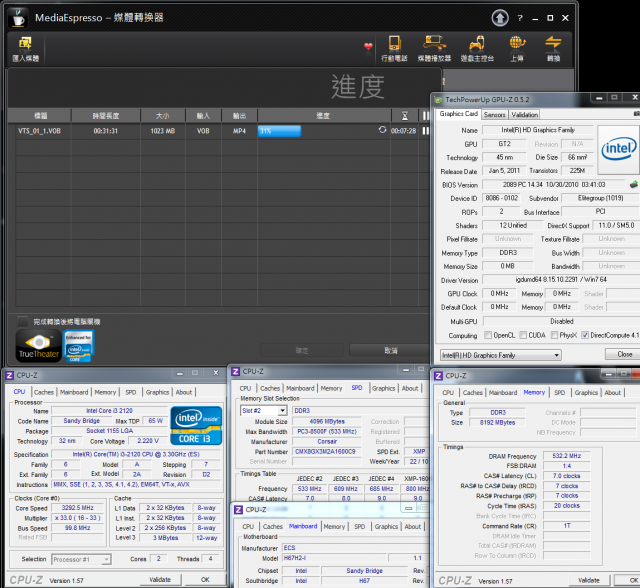

MediaEspresso測試內建GPU影片轉檔所需的時間
DVD檔案VTS_01_1.VOB,容量大小為1023MB,2500K轉成MP4檔案

Intel HD Graphics HD2000
開啟Intel Quick Sync Video(品質較佳)


10分39秒


Intel Quick Sync Video可以加速影片轉檔的技術,先決條件是需要使用內建的GPU HD2000/HD3000才可開啟此功能。
先前小弟已經有比較過Intel Quick Sync Video與nVIDIA CUDA兩種影片轉檔技術
由速度來比較是Quick Sync Video比較佔有優勢,對於有這方面用途的使用者也有不小的幫助


ECS H67H2-I
優點
1.Mini ITX規格的高階H67產品,配件方面豐富
2.全固態電容、eSATA、USB 3.0/eSATA等用料
3.內建藍芽裝置,支援v2.1+ EDR技術,也提供一個Mini PCI-E供擴充使用
4.BIOS提供超頻GPU功能,讓3D效能可以發揮到更高的水準
5.搭配Sandy Bridge Core i3 CPU在效能、熱量與功耗上都有很好的表現

缺點
1.BIOS建議可以開放C1E選項提供使用者自由選擇效能模式
2.如果能附上無線網路所需的天線將會更佳



效能比 ★★★★★★★★☆☆
用料比 ★★★★★★★★☆☆
規格比 ★★★★★★★★★☆
外觀比 ★★★★★★★★☆☆
性價比 ★★★★★★★★☆☆

ECS這兩年來在Mini ITX小尺寸的主機板產品領域上都有不錯的表現
上一代架構LGA 1156推出的H55H-I,當時在市場上算是有很不錯的C/P定位
此回H67H2-I在規格方面加上藍芽裝置與可以擴充無線網路的Mini PCI-E插槽,套用在HTPC平台將更為稱職。
價格方面大約落在台幣3900元,折合美金約135元
以搭載H67晶片組來說,這樣的價位比入門H67高一點,所以在C/P值上小弟也給了還不錯的評價。

前些日子小弟分享過AMD Fusion架構的Mini ITX產品,價格上比本篇平台中還要便宜一些
不過AMD此架構的CPU效能等同於Intel Atom系列,組裝HTPC的效能只能說是堪用而已
Intel在新一代晶片組H67/H61的Mini ITX產品擁有相當令人滿意的效能
當然要讓消費者在預算範圍內,才能將Sandy Bridge的ITX產品列入考慮
此回分享的ECS H67H2-I在許多方面表現都有水準以上,希望這篇文章可以讓ITX愛好者列入購買前的參考
