或許是有用 NAND Flash 快閃記憶體的智慧型手機及平板電腦在這兩年以來特別夯,加速了 SSD 固態硬碟的技術進步,之前卡在有高熱、馬達物理轉速、體積問題的傳統硬碟,常被問到「轉速不能再快了嗎?」或「IDE 換到現在 SATAIII 之後還是沒感覺變快多少啊?」,若要找出解決方法,首號強勁對手莫過於 SSD 固態硬碟了。



就小編在業界的觀察,的確平板電腦為 SSD 帶來了相當程度的成長刺激,而大家普遍的問題還是「SSD 為什麼這麼貴」對吧?嗯…這說來話長了,從之前大概 2005 年那時剛推出時的存取速度 2x MB/s 到現在前陣子的 2xx MB/s,SSD 不僅要在製程技術不斷演進,還得連 Controller IC 控制器支援性也跟著一同演進,比起現階段已經成熟的傳統馬達式硬碟,SSD 必須考慮進去的成本高出太多。不過因為製程技術的微縮,容量慢慢變得越來越大,速度也越來越快了…等到 NAND Flash 的極限達到之後那天的到來,我們應該可以看到更平易近人的價格吧!

◎ 製程轉換的差異
上次我測到一顆「OCZ iBiS 3.5" SSD」,它是一顆 3.5 吋並採用 HSDL(High Speed Data Link)傳輸的暴力內建 RAID SSD 固態硬碟,這是放棄不走 SATAIII 傳輸規格的產品,也有它自己的獨特市場。這次小編為大家測試到的「OCZ Vertex 3 MAX IOPS」,正是演進製程後推出的 SSD 固態硬碟,之前因為製程演進這項必須的發展,曾出現了關於效能不如舊製程的消息,只能說這種演進就像搬進更大更新的房子,都還是得花一點時間習慣適應的。

Vertex 3 系列開始用的是 32nm 製程的(這邊我先保留,因為我查到的有 32nm 及 25nm 兩種說法,若有詳細的官方公告規格確認我再修正) MLC NAND Flash,標榜著讀取可達 550 MB/s、寫入 500 MB/s,走的傳輸介面為 SATAIII,靠模擬出來的 SATAIII 無法將其解放效能,必須要是像似 Intel P67 以上晶片組的原生 SATAIII 傳輸介面才能將它的真正效能給釋放。而在稍早之前各位可能有看過在國外網站上所進行的單顆測試,的確效能可達官方標示的數據,這次小編要為大家測試的就是跑「效能」的 RAID 0 磁碟陣列架構,挑戰看看這次的 Vertex 3 MAX IOPS 的存取高標能達到怎樣的程度。

◎ 產品外觀&拆解

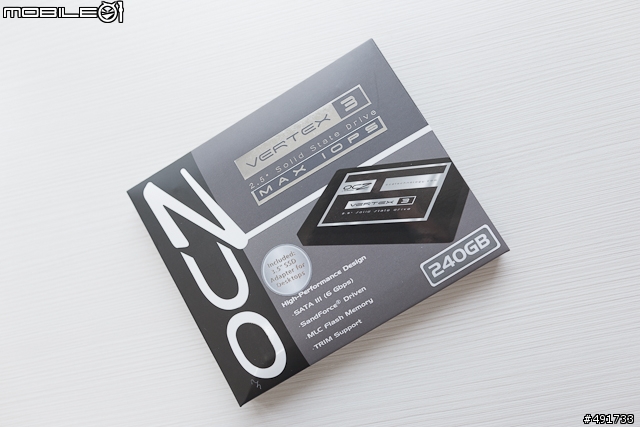

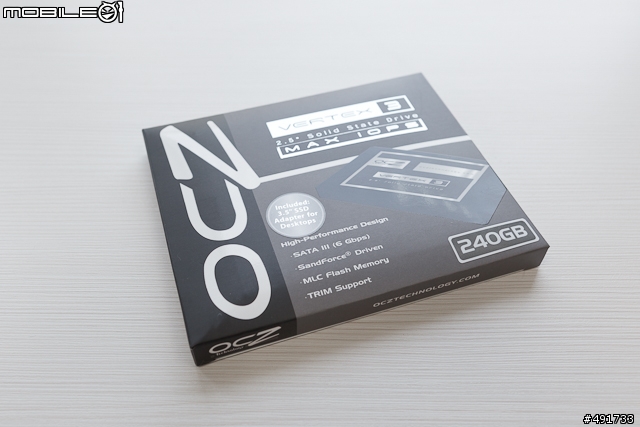

如同各位熟悉的樣子,那個像似線上遊戲產品包大小的外包裝,上頭標註了這是 Vertex 3 系列中的 MAX IOPS 版本,同階層在效能取向中還有 Vertex 3、Agility 3、Solid 3 這幾種,再上去就是企業級的用戶 Vertex 3 EX、Vertex 3 Pro 這些產品了。也就是說,這次的 Vertex 3 MAX IOPS 是這效能系列的頂級產品。


除此之外,本次的 Vertex 3 系列走的都是 SATAIII 傳輸介面,Max IOPS 這款式目前共有 120GB、240GB 以及未量產的 480GB 三種,各個都是擁有每秒讀寫超過 500 MB/s 的實力,在 IOPS 中的 4KB Random 隨機寫入則有 75,000 的成績,而且支援TRIM 及 NCQ。

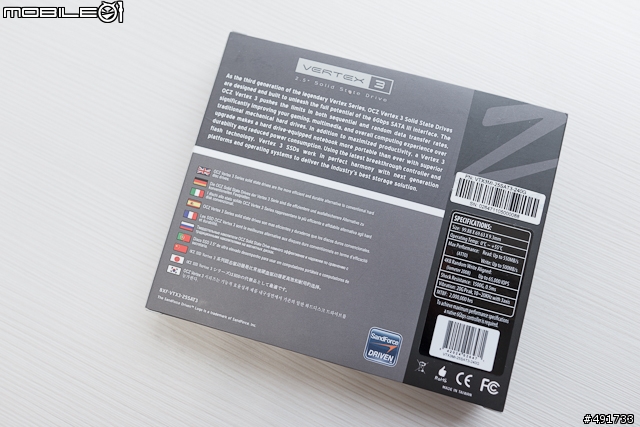

翻過來看看背面,剛剛我前面提的數據都在背面被介紹到,而且強調是走「SATAIII 6Gpbs」才能發揮的能力,對現在的舊電腦來說可要注意,只有原生新的 SATAIII 才能順利發揮實力的喔!

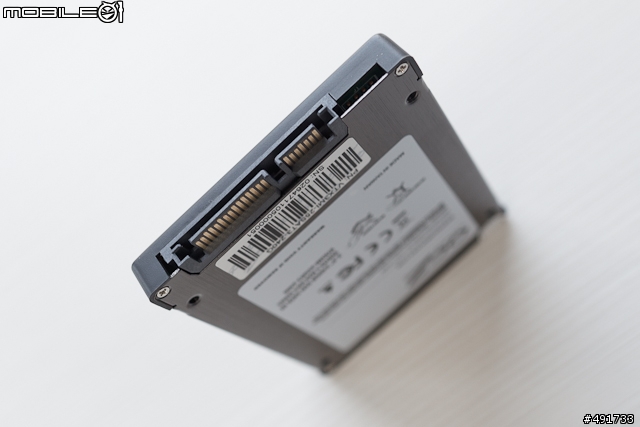

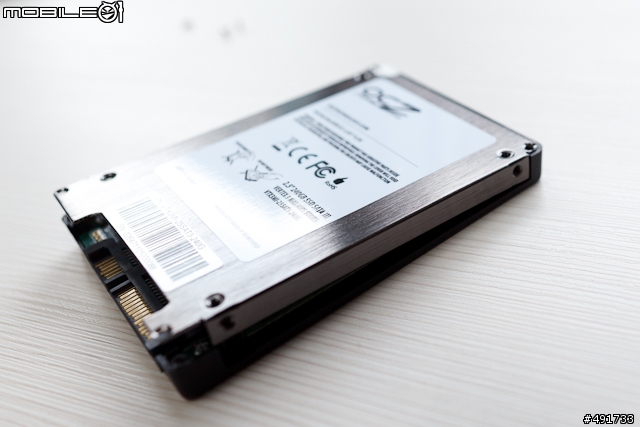

外觀其實與 Vertex 2 沒什麼太大的差別,在連接的介面也如之前的設計。

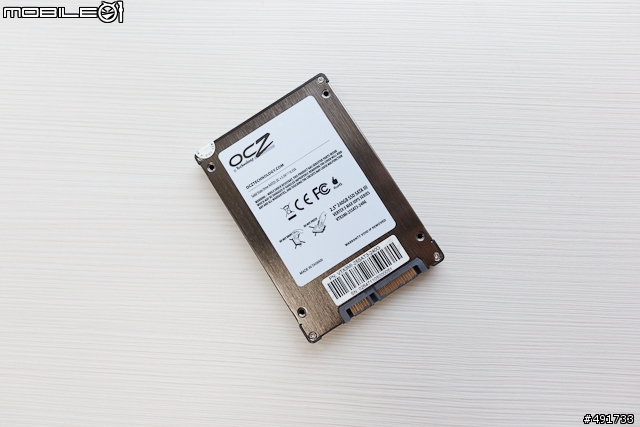

背面呢,上頭貼著產品的型號及一些環保及回收警示標章,底部四個孔是用來鎖進 3.5" 硬碟槽的固定檔片用的。

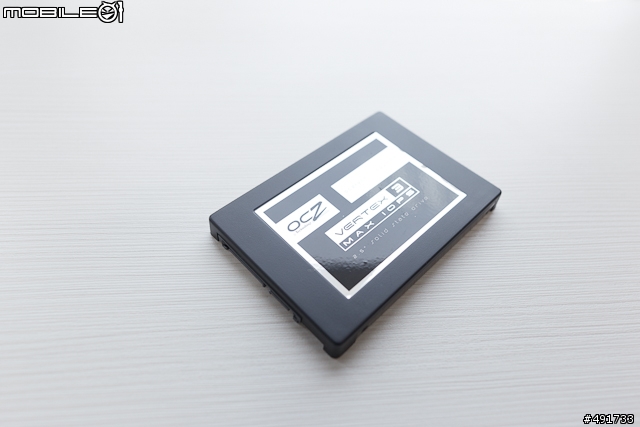

本體的正面現身,上頭貼了一張 Vertex 3 MAX IOPS 的貼紙,方便使用者區分。

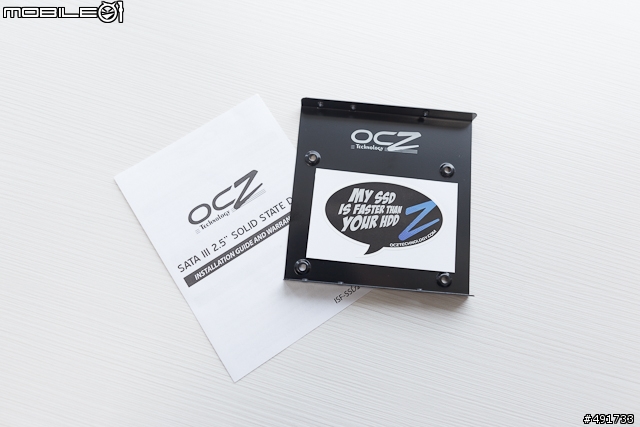

一張簡單的安裝及警示說明書,外加一個 3.5" 硬碟固定檔片及一張 OCZ 貼紙。


接著就來準備拆解了!!記得!這只是示範,並不代表你們可以隨意拆解喔!因為這樣拆解會破壞到保固貼紙,若一旦破壞掉了貼紙,你的保固也就跟著掰啦~莎優娜納啦~

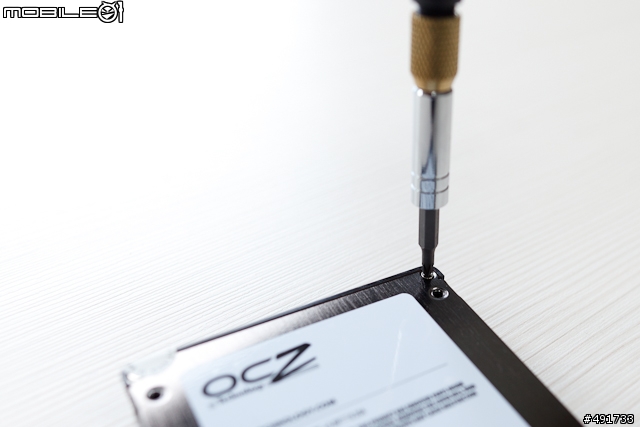

卸除四顆螺絲之後,將底殼掀起,你會發現其實 Vertex 3 的側邊是有各兩顆螺絲孔的。

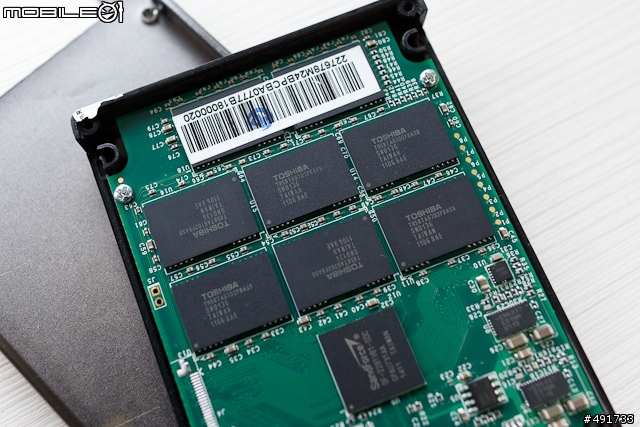

拆開一看,TOSHIBA 的 MLC NAND Flash 快閃記憶體正面八顆,兩顆被貼紙遮住了,用的是 32nm 製程的規格,上頭的型號為 TH58TAG7D2FBAS9。

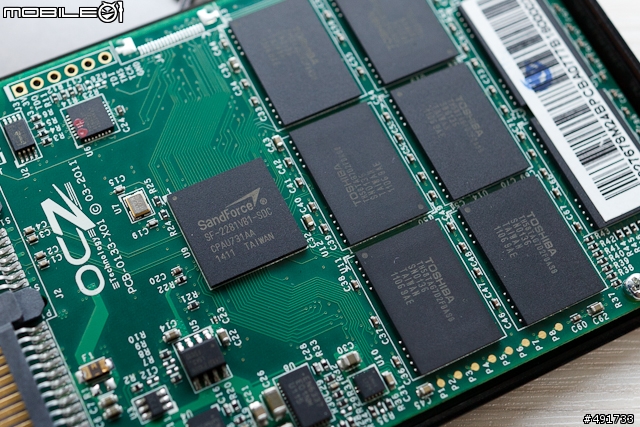

這次控制器方面採用了 SandForce 的 SF-2281,稍早之前可能網路上有出現有 ES 字樣的 SF-2281,不過在 OCZ 所發出的聲明稿已公告解釋過這件事,我就不在此重覆解說囉


翻過來背面則可以見到八顆 TOSHIBA MLC NAND Flash,前面也八顆,也就是總共前後加起來有十六顆。

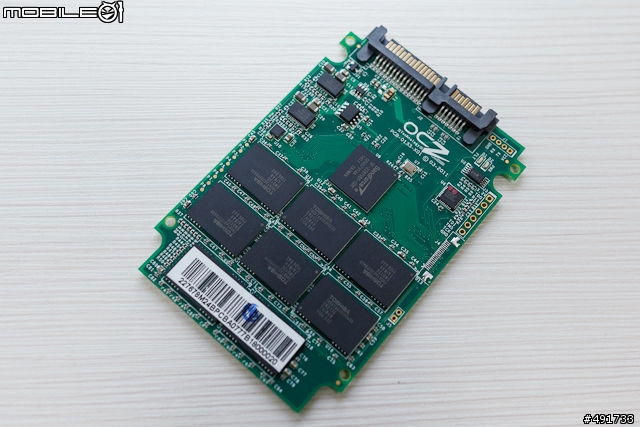

剛剛前面是近攝,這邊我補上一張正面的拍攝圖。


若要裝進一般桌機,只要拿出剛剛的 3.5" 硬碟檔片,並將其對準底部的四個螺絲孔。

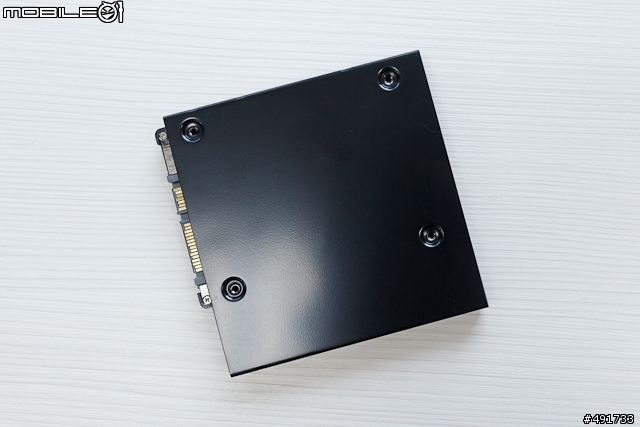

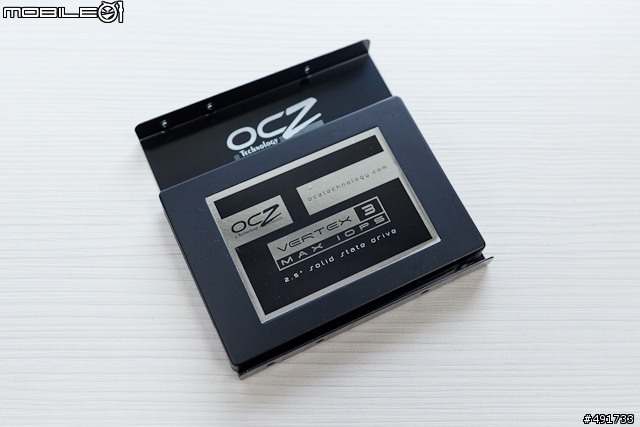

例如這樣,四個孔對好,並用隨附的螺絲鎖好後就可以裝進一般桌上機殼並以鎖 3.5" 硬碟那般固定。


◎ 效能測試
前面我有強調過要把這顆的效能發揮到極致得靠原生的 SATAIII,不然無法跑出更漂亮的數字,因此這次的測試平台採用了 Sandy Bridge 1155 的 i5-2500k、創見 DDR3-1333 4GB、技嘉 Giga-byte Z68X-UD3H-B3 作為本次的測試環境配備。在測試軟體方面則是選用了 CrystalDiskMark 3.0、AS SSD Benchmark、ATTO Disk Benchmark 這幾套做為測試軟體。

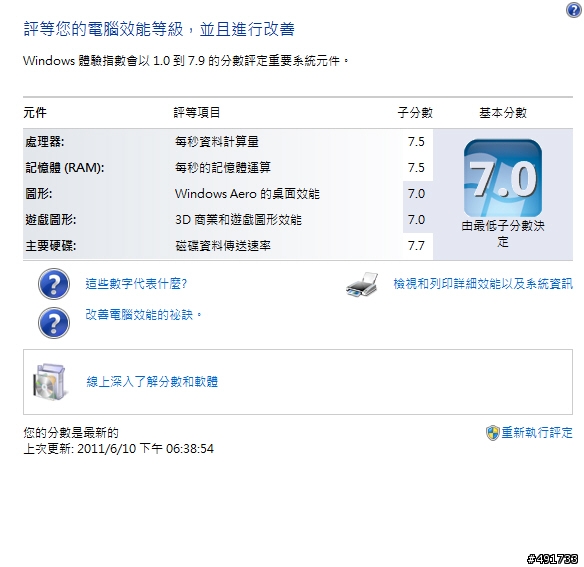

在開始測試前我們先來看看 Windows 7 的效能評等,平台的評等結果表現不俗,在主要硬碟的分數就取得了 7.7 近頂的分數,整體平均也有 7.0 的基本分數。


‧AS SSD Benchmark
一開始測試時,我將其設定為 RAID-0 的磁碟陣列架構,用 Vertex 2 120G 作為系統開機碟,兩顆 Vertex 3 MAX IOPS 當成副硬碟,在安裝完 Windows 7 旗艦版之後,在未連接網路進行任何的更新及驅動程式安裝狀況下,直接運行 AS SSD Benchmark 的結果已經相當亮眼了。

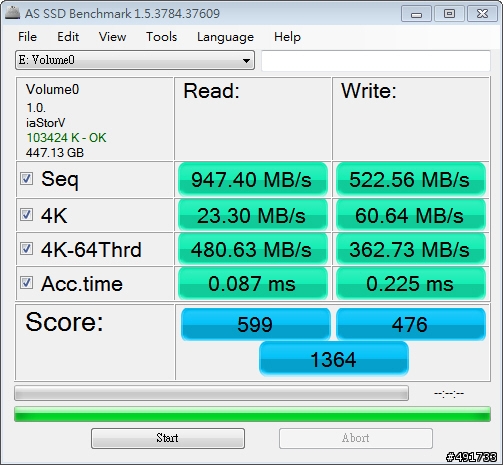

平均循環讀取達到了 947.40 MB/s,寫入的部份達到 522.56 MB/s,在 4K-64Thrd 的 64 執行緒測試的結果,得到了 480.63 MB/s 的讀取驚人成績,在寫入方面也有 362.73 MB/s,作為系統碟會非常暴力。這樣的成績對小編來說已經很滿意了,結果後面還有更令人驚訝的發展…

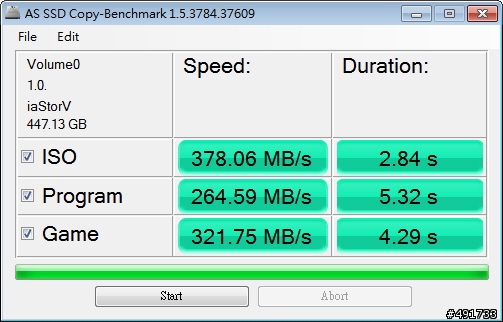

接著打開 AS SSD Copy-Benchmark 的檔案複製能力測試,我記得之前測的 OCZ iBiS 在這邊的表現 ISO 為 121.26 MB/s、Program 為 64.57 MB/s、Game 為 90.94 MB/s,到了 Vertex 3 MAX IOPS 上頭,ISO 為大概五倍之多的 378.06 MB/s、Program 為四倍左右的 264.59 MB/s、Game 為三倍近四倍的 321.75 MB/s。

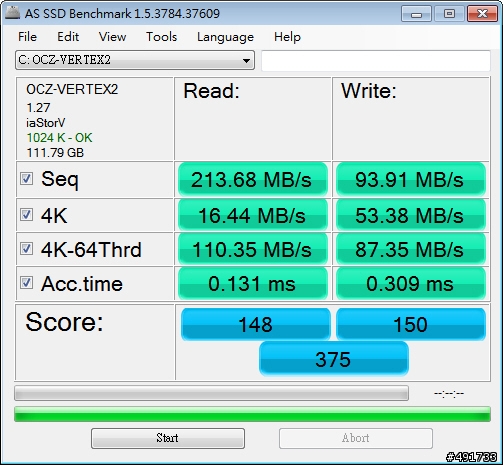

測到這邊我在好奇心的驅使之下,順手測試了被當成系統碟的 Vertex 2 的效能,讀取能力為 213.68 MB/s、寫入為 93.91 MB/s。

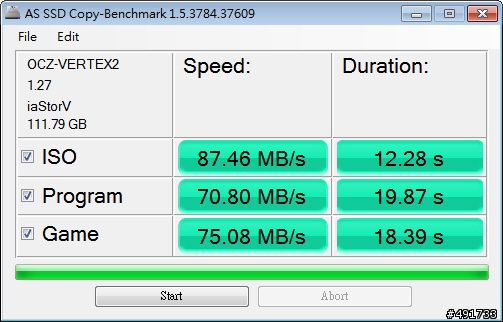

檔案複製的部份的成績也是天差地遠那般…(廢話!二打一犯規啊~)


‧CrystalDiskMark 3.0 x64
接著我們換一套來測試,檔案長度為 1000MB,記得不要設太短,因為若是設定的太短,你的 SSD 測試可能會只有大多是快取在跑,會影響你的實際測試成績的。因此,我們就先來跑看看 Vertex 3 MAX IOPS 在 RAID-0 的成績會是怎樣。

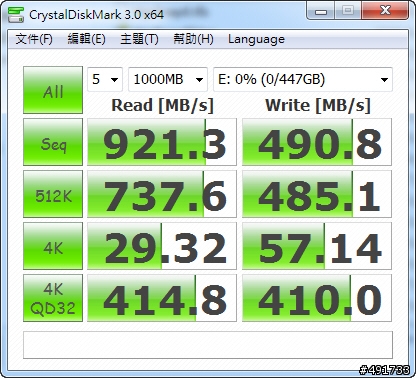

跑出來的結果略為較低,循環讀取僅獲得了 921.3 MB/s、寫入 490.8 MB/s,落差了另一套測試軟體約 30MB/s 的成績。


‧ATTO Disk Benchmark
有一種說法是說 CrystalDiskMark 的測試不利於採用 SandForce 控制器之 SSD 固態硬碟的測試,原廠的測試官方原文指南也有提及過用 ATTO Disk Benchmark 會較測得出準確的數字,因此當然少不了這軟體的測試。因為長度測試很重要,我將檔案的測試大小給設定為 2GB,並且讓它開始進行測試。

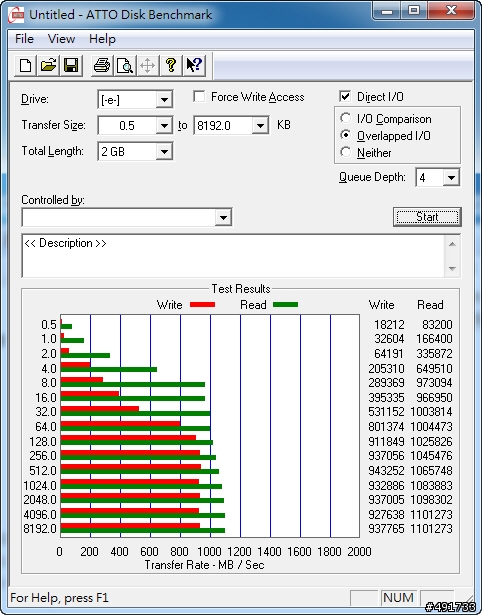

從 512K 開始的讀取已經超越了前面的軟體測試成績,讀取獲得了 1040MB/s 的驚人成績,而檔案長度越長,代表線性讀取及寫入的數據越接近官方公佈的數值。

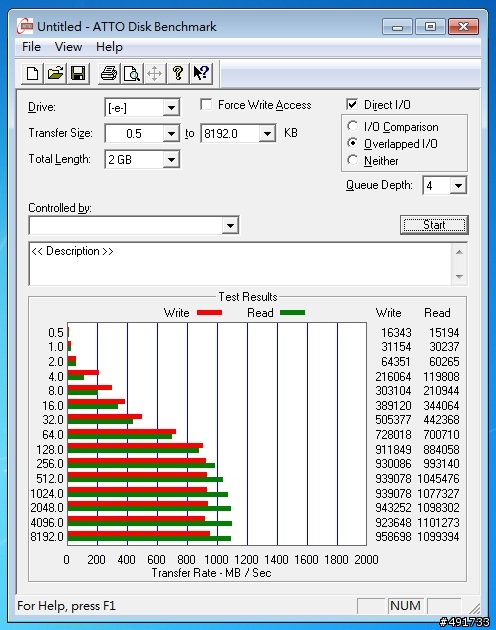

上面的線性讀取最後我們獲得了 1099MB/s 的讀取、線性寫入則是獲得 958MB/s 的寫入成績,這樣已經讓很多還停在 2xxMB/s、5xxMB/s 的單 SSD 固態硬碟產品望塵莫及,沒想到這才只是 OCZ 在 Vertex 3 的其中一項武器,上面還有類似 RevoDrive 3 X2、Z-Drive R3 88 的怪獸級產物…若小編中大樂透就一定要來架一套這樣的系統好好享受一番

◎ 弦外之音 - Intel Rapid Storage Technology
原本我只是因為 CrystalDiskInfo 一直抓不到跑 RAID-0 的 Vertex 3 MAX IOPS 的資訊,為的是查看是否兩顆都有順利在 SATA 6Gb/s 的環境下運作,意外的去安裝了 Intel Rapid Storage Technology,結果這就是我前面說的「令人驚訝的發展」的由來…

註:Intel 快速儲存技術(Intel Rapid Storage Technology)

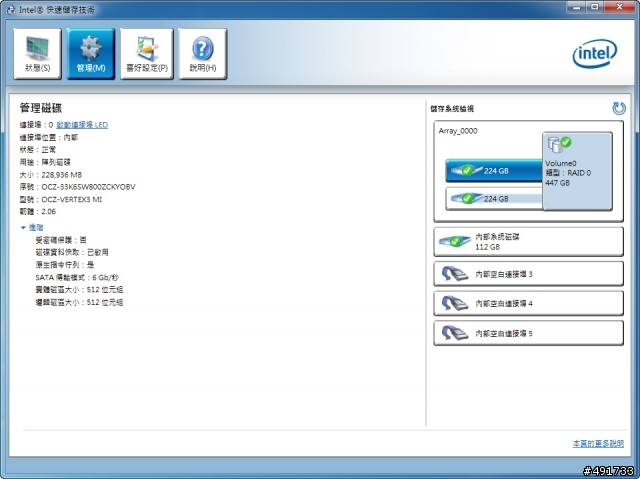

嗯,認明正身的確是兩顆 240GB 的 Vertex 3 MAX IOPS 運行在 SATA 6 Gb/s 的環境下,這若走 SATAII 是無法達到上面測試成績的。

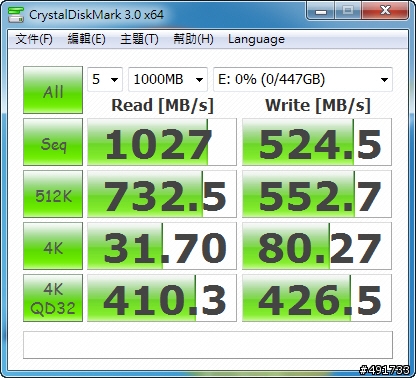

我為了謹慎起見,我再度重覆做了一樣的環境一樣的測試,在 CrystalDiskMark 3.0 中跑完一整套測試後,發現原本只能跑到 921.3 MB/s、寫入 490.8 MB/s 的成績,直接激增 100MB/s 的讀取、40MB/s 的寫入成績,這那門子的巫術?


真的吊足我胃口了,接著開了 AS SSD Benchmark 1.5 來再測一次,原本測得的成績平均循環讀取達到了 947.40 MB/s,寫入的部份達到 522.56 MB/s,在 4K-64Thrd 的 480.63 MB/s 的讀取驚人成績,到了這邊讀取增加了也近 100MB/s,寫入沒增加,4K-64Thrd 略為減少 30MB/s,這真的越來越有趣了。

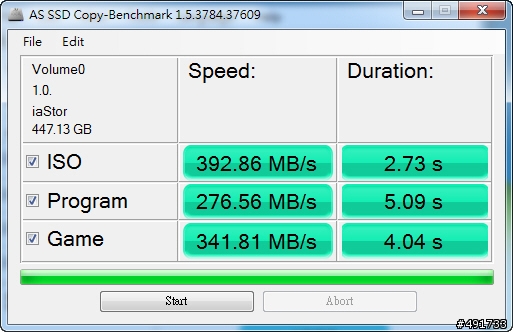

Copy 檔案複製這邊,剛剛上面測出的成績為 ISO 378.06 MB/s、Program 為264.59 MB/s、Game 為 321.75 MB/s。使用 Intel 快速儲存技術(Intel Rapid Storage Technology)程式後,雖然該官方下載頁面並未提到支援 Z68 晶片組,但這藥一下去卻也見效,都有小幅度的成長。


最後測試到的是 ATTO Disk Benchmark,一樣的環境一樣的檔案長度,讀取原本最高只到 1099 MB/s,寫入最高 958 MB/s,在安裝之後的讀取上升些許,寫入則是減少了些許,這實在太有趣了


◎ 單顆 Vertex 3 MAX IOPS 測試
一開始的主題設定方式原想是要挑戰高標,因為之前有網友在詢問「若跑 RAID-0 不知會怎樣?」因此小編的測試主要方向就是往 RAID-0 去測,這次也補上了單顆 Vertex 3 MAX IOPS 的測試資料,請各位參考看看囉!

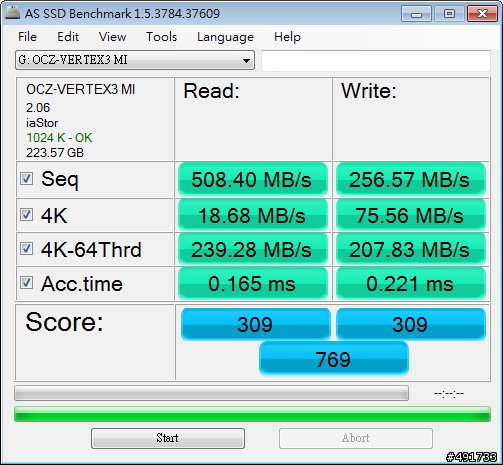

首先是 AS SSD Benchmark 1.5 的測試,讀取相當辛苦的勉強通過 500MB/s 的門檻,寫入則是只到了官方標示的一半。

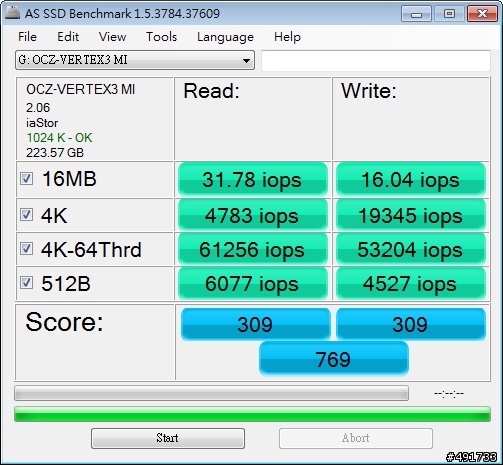

轉切成 iops 表示,在 4K-64Thrd 離標示的 65,000 還差一點點!


Copy 檔案複製的能力給各位參考看看~

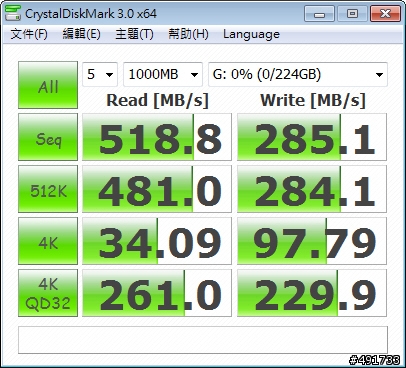

接著換到 CrystalDiskMark 3.0 上頭,讀取的成績來到了了 518 MB/s,寫入也比 AS SSD Benchmark 好一些,獲得了 285MB/s 的成績。

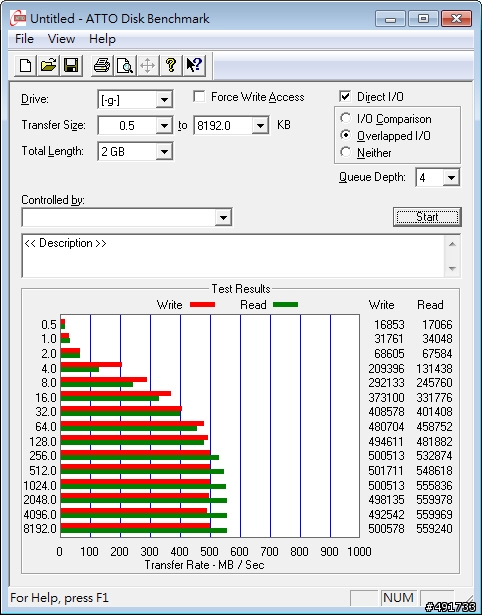

最後則是 ATTO Disk Benchmark,Vertex 3 MAX IOPS 的官方成績是讀取 550MB/s、寫入 500MB/s,在檔案長度 1024 MB時達到了官方標準數據,而且在最終 8192 MB 該處則是讀取近 560MB/s,寫入則是到了 500MB/s 就停囉。


◎ SSD 應用簡測
小編一直有在拍照修圖,肥大的 RAW 檔是既沉重又甜蜜的負荷,在光從記憶卡傳輸至硬碟備份到由 Adobe Lightroom 3.4 進行讀入後製修圖,這一套過程下來就是兩三個小時就沒了,時間就是金錢啊~朋友。

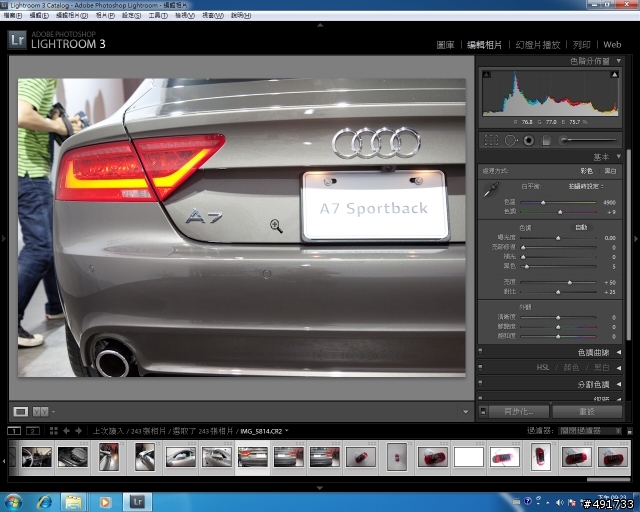

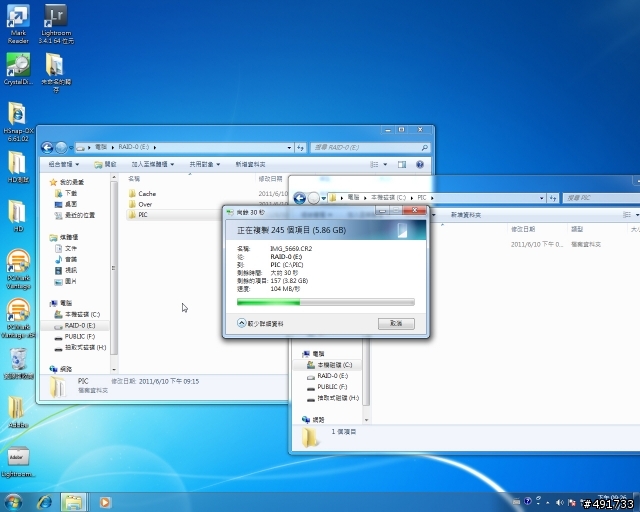

那麼我們就來測試一下簡單的應用,先從系統碟小編當時去跑的採訪 Audi A7 發表會拍攝 RAW 檔來進行傳輸至 RAID-0 的 Vertex 3 MAX IOPS 上頭看看。每秒傳輸內部對傳的速度大概 104 MB/s,245 張 2110 萬像素的 Canon 5D MarkII RAW 檔照片,過去我用 SATAIII 硬碟走 SATAII 內部對傳大概要十五分鐘,SSD SATAII 傳至 SATAIII 的 SSD 則只花了大概兩分半鐘就完成了。


那麼從 Vertex 3 MAX IOPS 讀入這 245 張 RAW 檔圖片(每張約 24MB~30MB)要多久呢?來~請看下方 VCR!
按這裡檢視影片 (按這裡在新視窗中開啟影片)

各位觀眾~十幾秒!這時間快到你去上個廁所還沒上完就好了,要不是 SSD 不適合拿來做備份存檔資料,這樣的效能實在是讓很多專業攝影師口水流滿地啊!

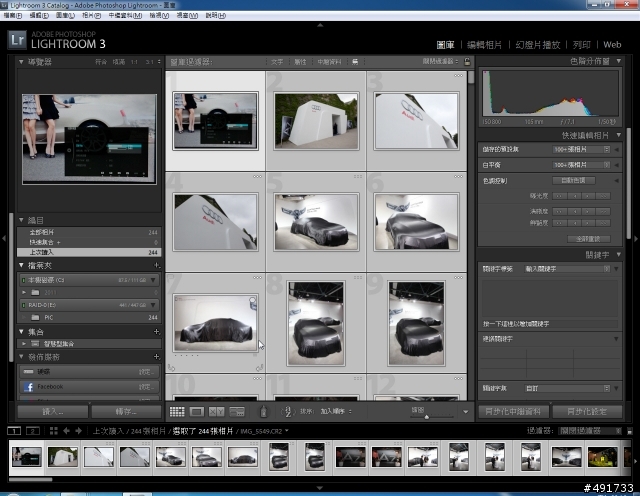

有在用這種影像處理軟體的人都知道,在你利用一些類似快速檢視、放大縮小及切換圖片的瀏覽時,硬碟的讀取暫存快取檔速度是是令人惱怒之事,有時還會越讀越慢,必須要來個重開程式實在很屎尿…


我們再進一段 VCR,看看用這顆 SSD 來瀏覽照片會發生什麼事!
按這裡檢視影片 (按這裡在新視窗中開啟影片)

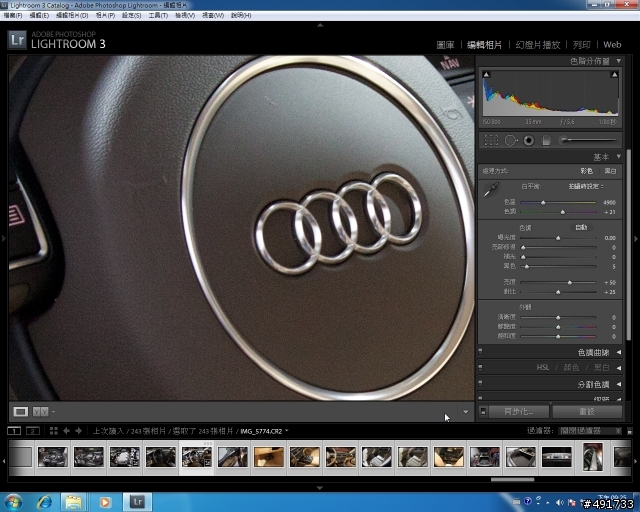

看完瀏覽照片放大縮小,我必須說,小編自家中的配備用來修圖已經不差,卻因為硬碟存取的速度跟不上,切換每一張照片大概要三秒上下,放大縮小檢視會有兩秒左右的延遲,上面的 VCR 相信能讓各位感受到實際的差異。那麼若是開始使用筆刷、漸層工具或者裁切翻轉的基本編修呢?這才是超吃效能的部份,這也是小編測 Vertex 3 MAX IOPS 感覺超明顯的差異之處。


所以,各位一定要親自看看最後這則 VCR 影片!那種超順暢不延遲的筆刷快速調整編修,可以省下多少黃金時間啊!!
按這裡檢視影片 (按這裡在新視窗中開啟影片)

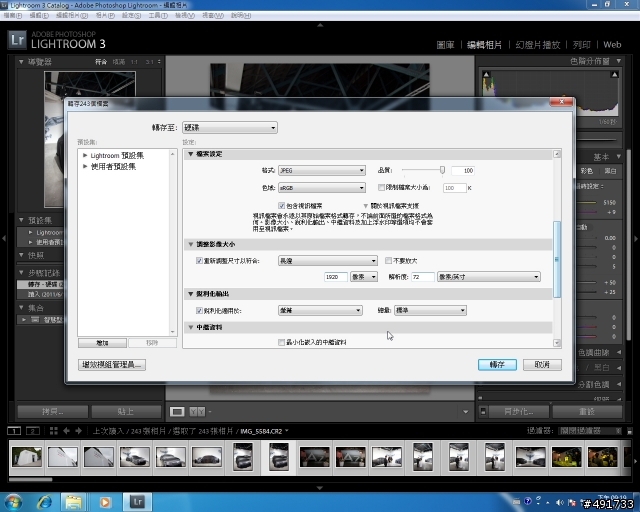

不僅如此,若作為後製完畢全部集體批次轉檔為 JPG,大小為寬 1920 長邊的圖片輸出工作,轉檔以小編家中的 SATAIII 硬碟,大概要花上十五至二十分鐘,用的是 i7-920、X58 晶片組的板子…Vertex 3 MAX IOPS 只要五分鐘內就搞定了…或許跟 Sandy Bridge 有關係吧?但 i7-920 也不差啊


◎ 優缺點心得
好想要在自己家中裝一組這樣暴力的 SSD!效能無庸置疑的是壓死了許多同階級的產品,這是優點,就是效能驚人,無可挑剔的快及易安裝好上手,缺點就是這樣的價格也不是一般正常財力的使用者負擔的起的…單顆 Vertex 3 MAX IOPS 240G 要價約 24 張小朋友,架 RAID-0 等於近五萬的開銷,都可以組兩台高級搭 Sandy Bridge 平台的電腦了,光硬碟部份就吃掉絕大多預算,沒有雄厚的財力可千萬別這麼玩啊~

若是身為專業的影像處理工作人士,你真的很講究工作的電腦處理效能,那麼你真的可以考慮投資一下這種東西,不過你可以選擇非 MAX IOPS 的版本也是較經濟實惠的!
