Intel在四月份推出最新DeskTop平台,也就是俗稱的Ivy Bridge,
上一代Sandy Bridge CPU代號以2為開頭,晶片組則以6為開頭標示,
此回Ivy Bridge架構的CPU以3為開頭,晶片組以7為開頭,兩者代號都各自往下加一級,
相同處主要在於兩款架構都使用LGA 1155插槽,在擴充性上比以往產品線較好許多。

此回Ivy Bridge平台與先前Intel市場定位相同,剛開始上市都以中高階產品線為主
以Intel Core i5與Core i7 CPU系列為首波發表的CPU型號
想看到Core i3較為平價的Ivy Bridge CPU,應該還要再等到六月份後
晶片組在現今市場較常看到的為Z77與H77兩款,還有少數更入門MB採用B75晶片組



Ivy Bridge最高階晶片組代號為Z77,BIOSTAR在Z77部份也推出全新系列
主要為TZ77XE4、TZ77XE3此兩款型號,在設計用料上不同於以往自家產品線
首先看到產品外包裝,圖案設計風格也與之前純色系有較為不同的差異


內附配件

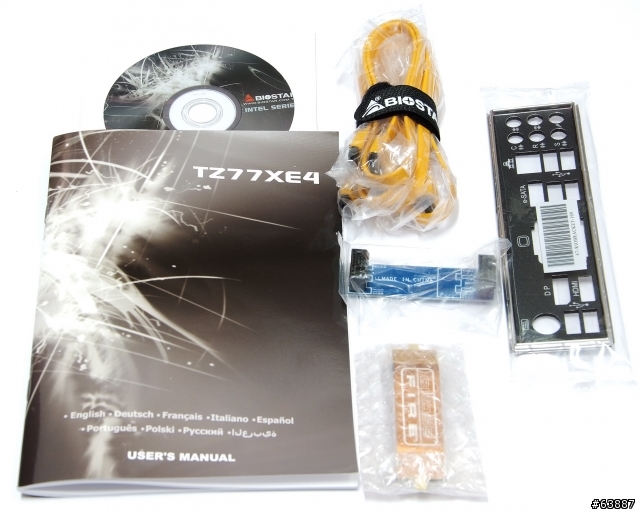

產品說明書、IO檔板、SLI / CorssFire X橋接器、SATA線材與驅動軟體光碟

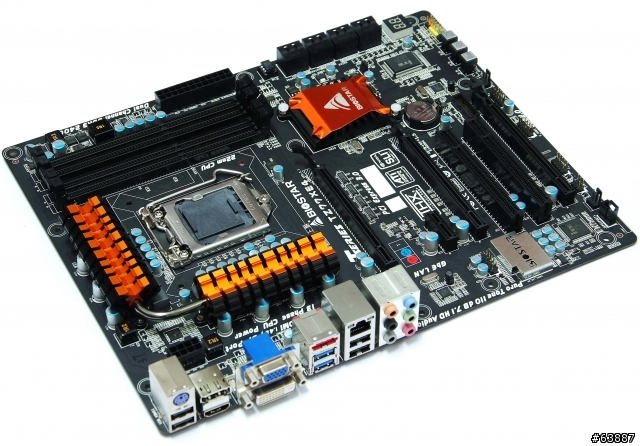

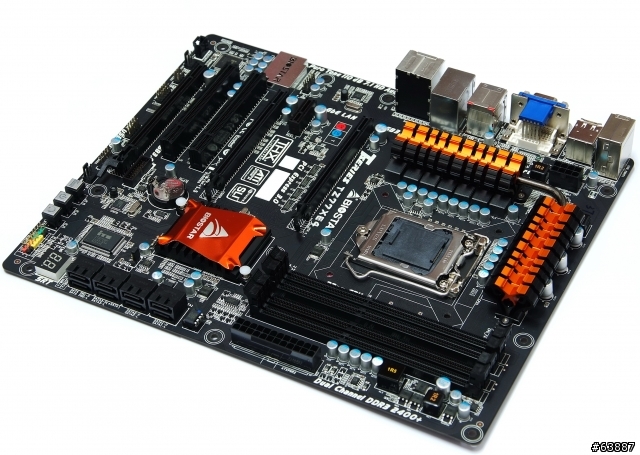

BIOSTAR TZ77XE4本體,PCB、DRAM與PCI插槽都改為黑色
PCB使用特殊的霧面材質設計,間接也可讓質感加分,此設計先前有其他MB廠已推出有一段時間


自家另一款TZ77XE3也為相同外觀設計,不過XE4在規格上還是較高一些
除此之外,BIOSTAR還有三款Z77產品,配色方面還是跟以往一樣為黑、紅、白三色路線

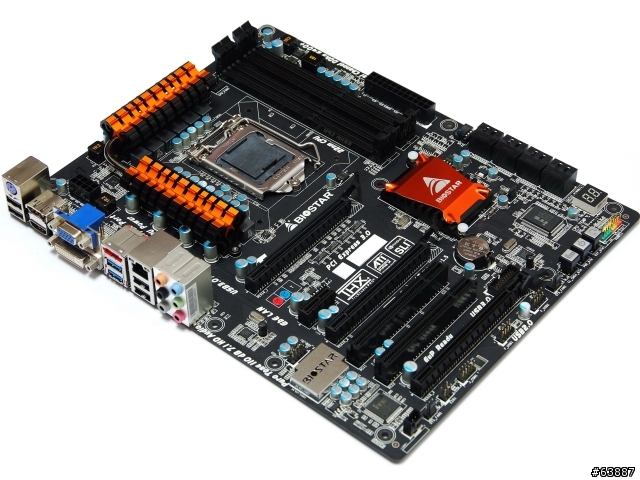

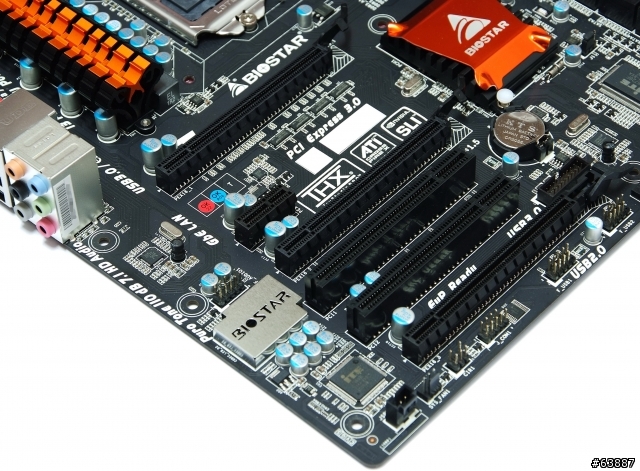

主機板左下方
1 X PCI-E X16 3.0,最高支援AMD CrossFireX/nVIDIA SLI技術,頻寬為X8 + X8
2 X PCI-E X1
2 X PCI
1 X PCI-E X16 2.0,頻寬為X4
網路晶片為Realtek RTL8111E
音效晶片為Realtek ALC898,最高可達8聲道Blu-ray Audio與THX TruStudio Pro技術


主機板右下方

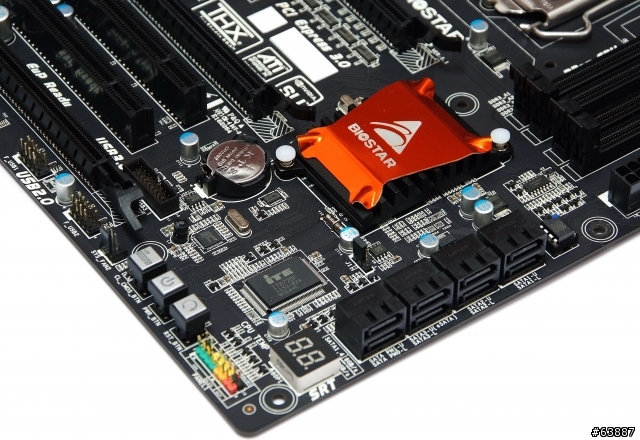

2 X 黑色SATA,Z77晶片組提供,SATA3規格
4 X 黑色SATA,Z77晶片組提供,SATA2規格
以上可以混合建立 RAID 0, RAID 1,RAID 5及RAID 10,最高效能依安裝的SATA裝置決定
2 X 黑色SATA,ASM1061晶片提供,SATA3規格,支援AHCI
Power / Reset / clr CMOS按鈕與除錯LED燈號,上方黑色為前置USB 3.0

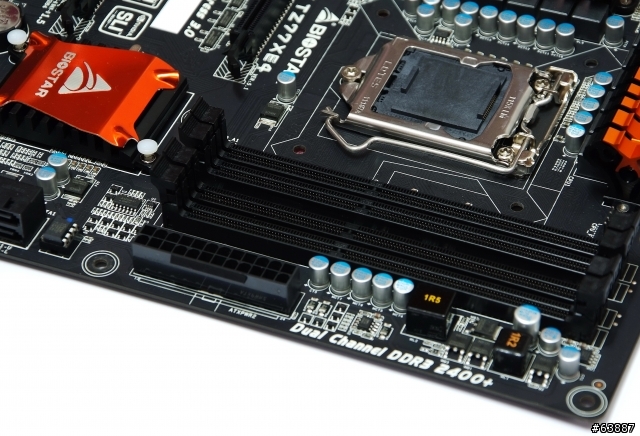

主機板右上
4 X DIMM DDR3,支援1066/1333/1600/1866(OC)/2133(OC)/2400(OC)/2600(OC)
DDR3最高容量可以支援到32GB,支援Extreme Memory Profile技術,下方為24-PIN電源輸入


供電設計共有13相,細分為10相CPU VCORE + 1相 VCC + 2相IGD

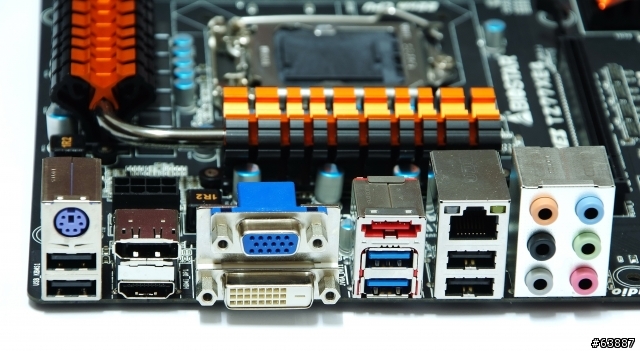

IO
1 X PS/2鍵盤
1 X D-Sub / DVI-D / HDMI / DisplayPort
4 X USB 2.0(黑色)
2 X USB 3.0(藍色)
1 X eSATA2(紅色)
1 X RJ-45網路孔
6 X Audio音效接孔

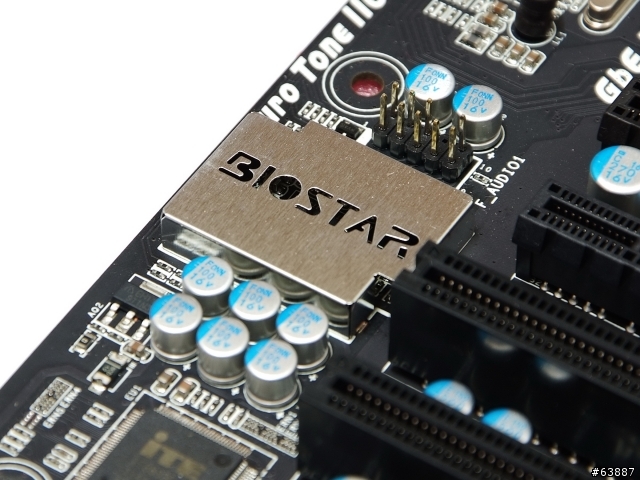

音效晶片正上方設計印有BIOSTAR Logo金屬屏蔽罩,通電時會發出紅光

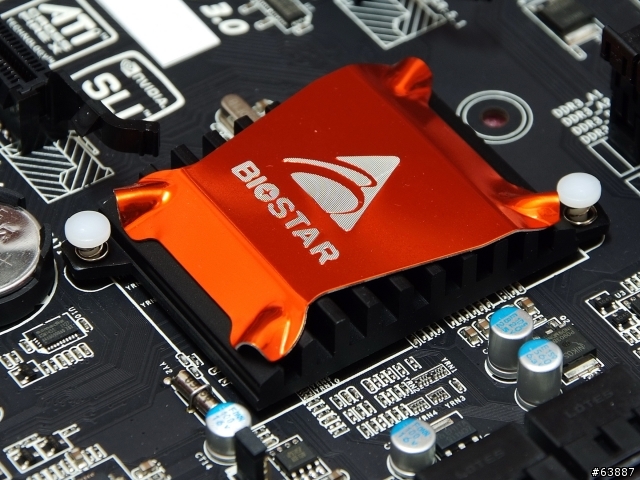

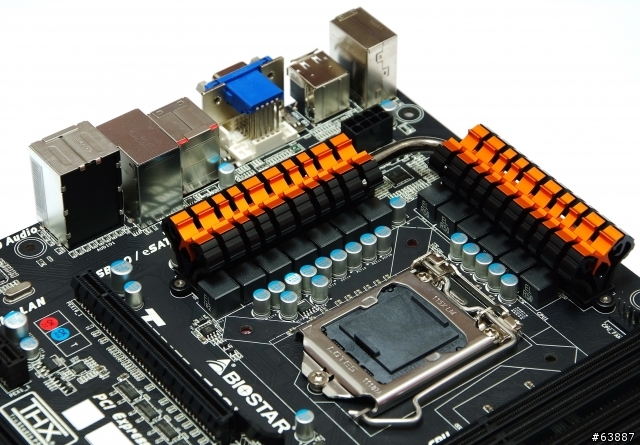

BIOSTAR散熱片外殼與裁切設計,外觀上方散熱片使用橘色
印象中在KYMCO 超5、Racing或SUZUKI NEX八耐冠軍版等機車上較容易看到的配色


以下是使用Intel Core i7-3770K於BIOSTAR UEFI介面的設定教學

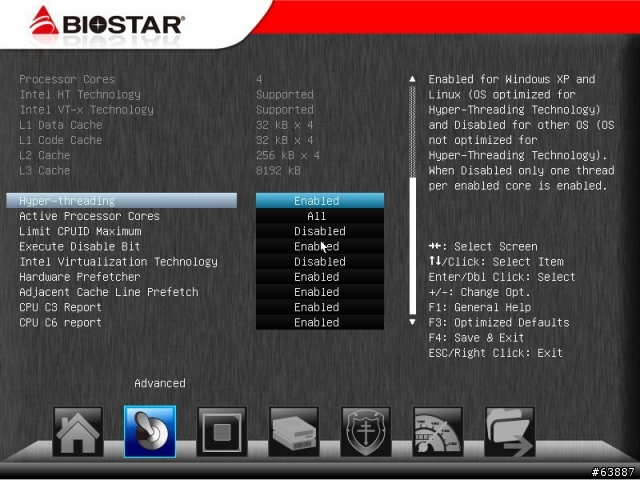

CPU資訊與相關技術頁面


O.N.E調效頁面

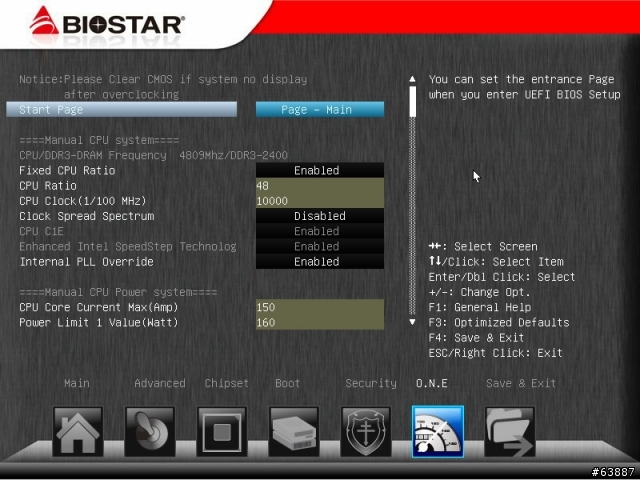

CPU倍頻設定為48,也就是3770K將為4800MHz來運作
如果要將CPU外頻鎖定在100MHz,需要以下兩個選項來配合
Clock Spread Spectrum關閉與Internal PLL Override開啟


Graphics Core Ratio Limit為CPU內建GPU的時脈
23的算法為23 X 50 => 1150MHz,圖中為3770K內建HD 4000預設時脈

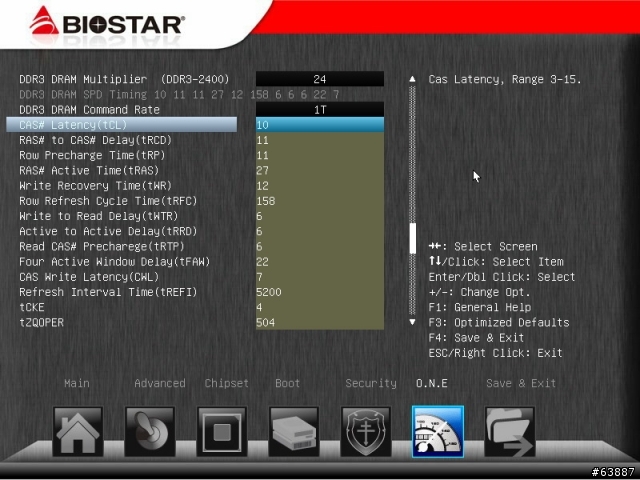

DRAM時脈與參數設定,一般來說數值越小效能會越高
設定為DDR3 2400 CL10 11-11-27 1T,其他細部選項也調到較優化的設定值
使用者可以依手上DDR3的體質,做時脈提升或是參數優化的微調,進而達到提升DDR3頻寬的效果

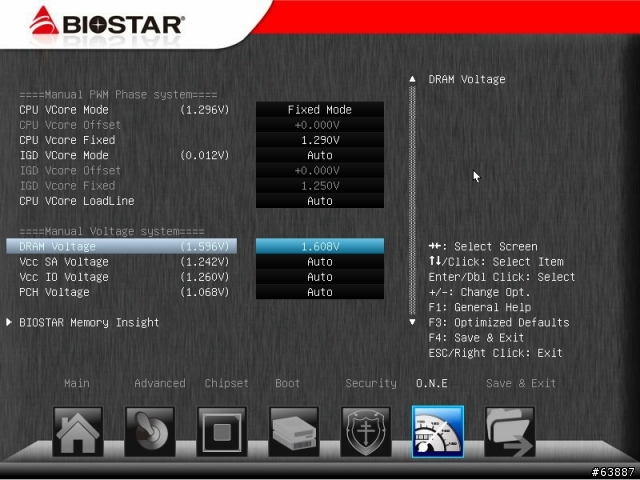

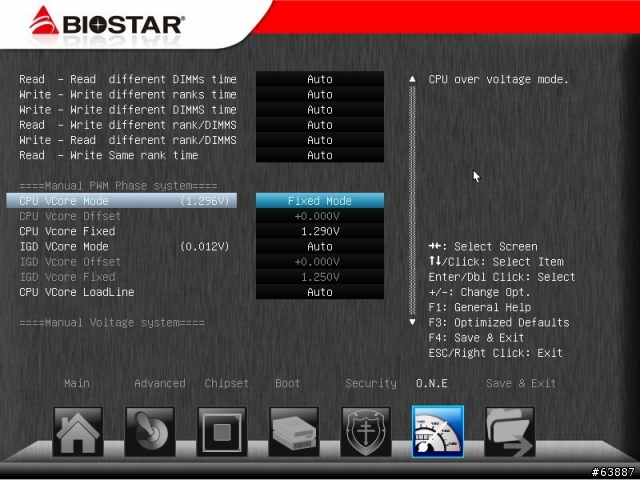

電壓頁面
CPU VCore Mode共有四種,SPEC Volgate/Auto/Offset Mode/Fixed Mode
CPU VCore Offset -0.200~+0.520V
CPU VCore Fixed 1.000~1.790V
對於超頻用途來看,此處主要會變動的就是CPU的電壓
圖中將CPU Vcore Fixed設定為1.290V,依散熱器能力與CPU體質來微調是超頻CPU的兩大因素


DRAM Voltage 1.300~2.112V
Vcc S Voltage 0.900~1.605V
DDR3超頻到2400~2666時,一般來說都需要將電壓加到1.6~1.65V以上
Vcc S Voltage主要功能為超頻DDR3到高時脈時,有時可以增加穩定度的選項

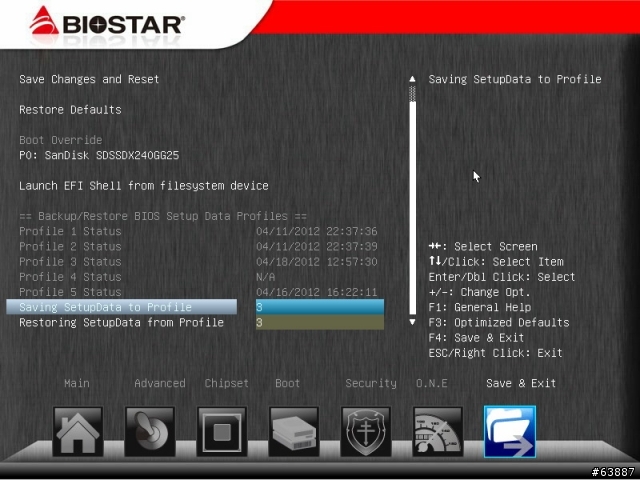

UEFI介面提供五組存取檔案功能,使用者可以將慣用的設定值做存檔或讀取的動作,節省設定時間


BIOSTAR在UEFI介面沒有過於華麗的圖片,相反地看起來像是走樸實路線
優點是開機速度非常地快,不輸自家傳統BIOS,有時一個晃神已經進到Windows7光球畫面
有些MB品牌在UEFI介面使用程式或是圖片過多,造成開機速度慢上許多,這方面是好是壞就見人見智
如果說BIOSTAR在UEFI還有需要加強的地方,windwithme認為能提供多國語言應該會更佳

測試平台
CPU: Intel Core i7-3770K
MB: BIOSTAR TZ77XE4
DRAM: CORSAIR DOMINATOR-GT CMT16GX3M4X2133C9
VGA: Intel HD Graphics 4000
HD: Intel 520 Series 120GB
POWER: CORSAIR AX650W
Cooler: CORSAIR Hydro Series H100
OS: Windows7 Ultimate 64bit

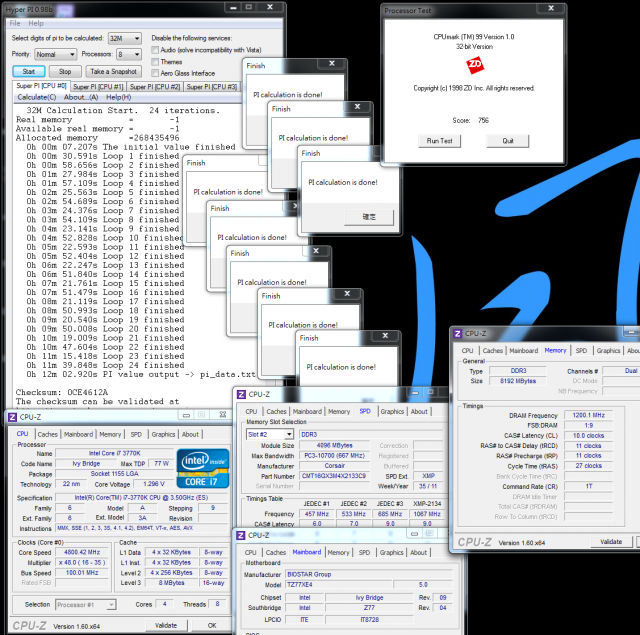

Intel Core i7-3770K超頻效能
CPU 100 X 48 => 4800MHz 1.290V
DDR3 2400 CL10 11-11-27 1T 1.608V
GPU HD 4000 1150MHz

Hyper PI 32M X8 => 12m 02.920s
CPUMARK 99 => 756


3770KOC 4.8GHz在Hyper PI與CPUMARK 99的效能分數
比較過後大約等於2700K OC 4.9GHz左右的效能

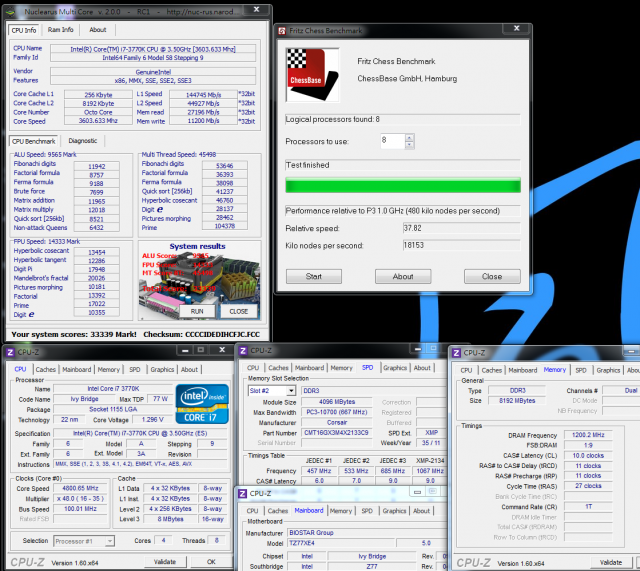

Nuclearus Multi Core => 33339
Fritz Chess Benchmark => 37.82 /18153


Fritz Chess Benchmark得到的效能分數落在2700K 4.95GHz左右的等級

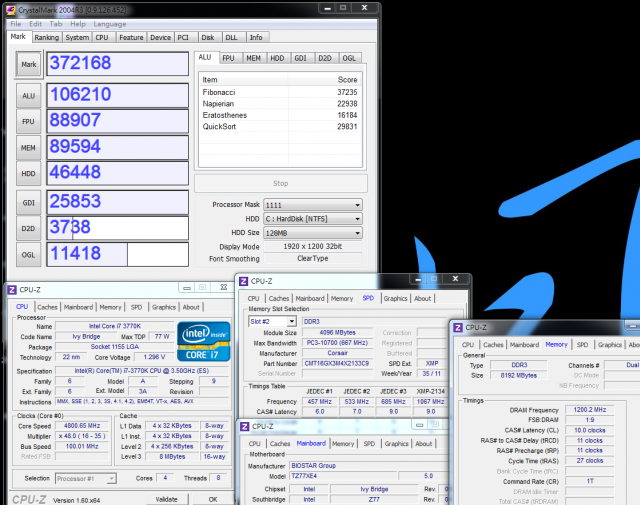

CrystalMark 2004R3 => 372168

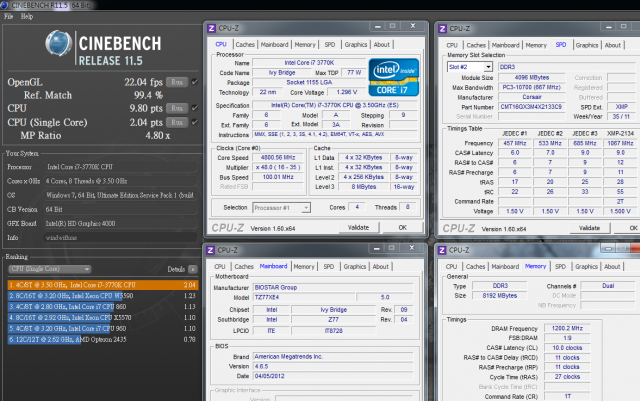

CINEBENCH R11.5
CPU => 9.80 pts
CPU(Single Core) => 2.04 pts


2700K OC 5GHz時為CPU => 9.74 pts / CPU(Single Core) => 2.03 pts
在CINEBENCH R11.5的CPU測試項目中,3770K OC 4.8GHz在單線與4C8T的執行力都較高一點

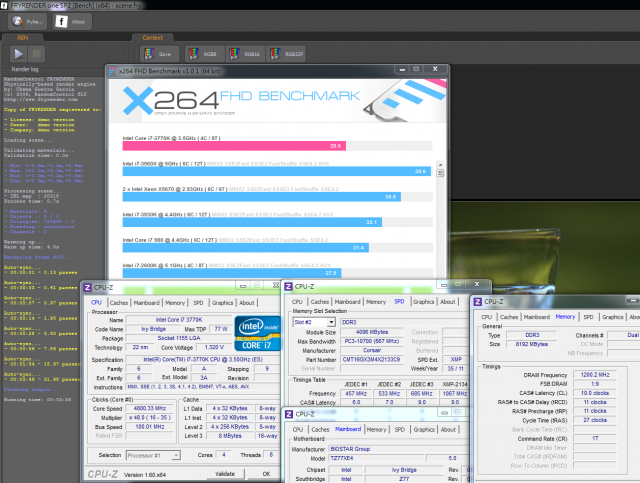

FRYRENDER
Running Time => 3m 55s
x264 FHD Benchmark => 28.5

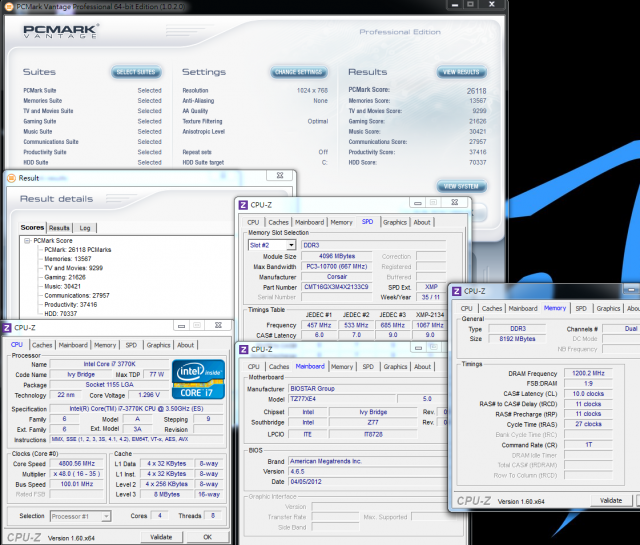

PCMark Vantage => 26118


由以上的測試可以清楚看到,Core i7-3770K在超頻4.8GHz的許多效能表現
大約等同於上一代同級Core i7-2700K在4.9~5GHz的效能
也就是說同時脈同規格下,Ivy Bridge大約會比Sandy Bridge多出100~200MHz的效能
當然也可以把同為LGA 1155的Ivy Bridge看成是Sandy Bridge的改版
將CPU製程前進到22nm,同時再將以往既有的技術再做新版改良的動作
像是支援內顯同時可以3輸出或是Virtu Universal MVP都是實用的新功能

DRAM頻寬測試
DDR3 2400.4 CL10 11-11-27 1T

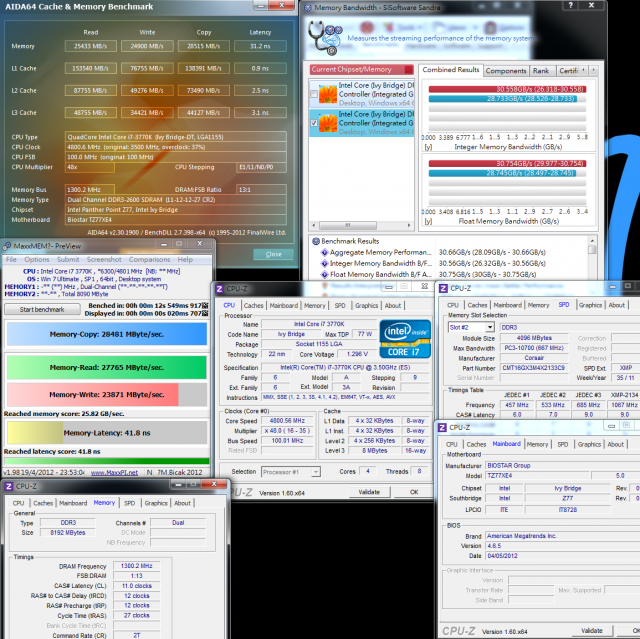

ADIA64 Memory Read - 24893 MB/s
Sandra Memory Bandwidth - 28733 MB/s
MaXXMEM Memory-Copy - 27807 MB/s


DDR3 2600.4 CL11 12-12-27 2T
ADIA64 Memory Read - 25433 MB/s
Sandra Memory Bandwidth - 30558 MB/s
MaXXMEM Memory-Copy - 28481 MB/s


Sandy Bridge架構在CPU為預設外頻100MHz時,最高可以調整到DDR3 2133
如果在搭配超頻CPU外頻,Sandy Bridge有機會可以達到DDR 2300左右
這方面就是Ivy Bridge架構的最大優勢之處,Memory Controller會比上一代還要好上許多
同樣3770K CPU為預設外頻100MHz時,可以達到DDR3 2400~2666的水準
如果本身的MB與DDR3體質又更強的話,達到DDR3 2800也並非不可能辦到的事
以上兩張測試圖為DDR3 2400 1T與2600 2T的頻寬表現,在DDR3時脈提升有明顯的進步

Intel HD Graphics 4000效能測試
GPU時脈的預設值為23,將其超頻至30,換算後也就是1500MHz

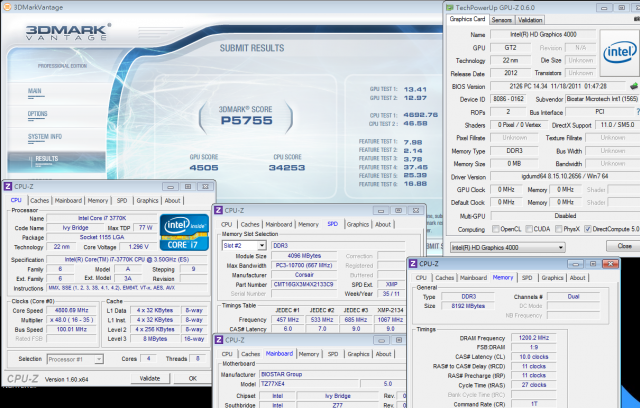

3DMark Vantage => P5755

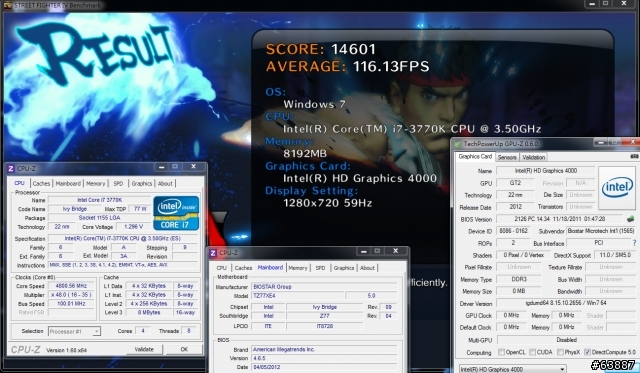

StreetFighter IV Benchmark
1280 X 720 => 116.13 FPS

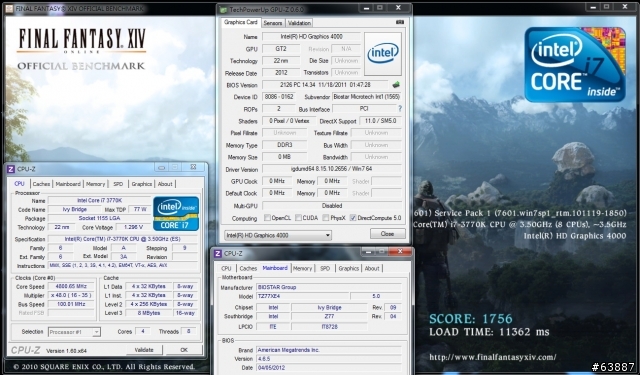

FINAL FANTASY XIV
1280 X 720 => 1756


Intel HD Graphics 4000超頻後的效能,依3D軟體的特性不同,大約增加4~21%左右
比起上一代的HD Graphics 3000約有60%以上的3D效能增加,這方面確實進步很多
同時也追上當前3D內顯最高效能的CPU,也就是AMD A8-3850的Radeon HD6550D
自從去年開始將CPU內建GPU技術再進步,同時互相競爭3D效能的效應下,有時也讓入門VGA相形失色
當然內顯雖然對於中高階3D軟體還是較為吃力,但隨著每一代平台讓3D效能持續大增的現象
未來CPU內顯可應用的範圍也會越來越廣,這方面對消費者也是一大利多

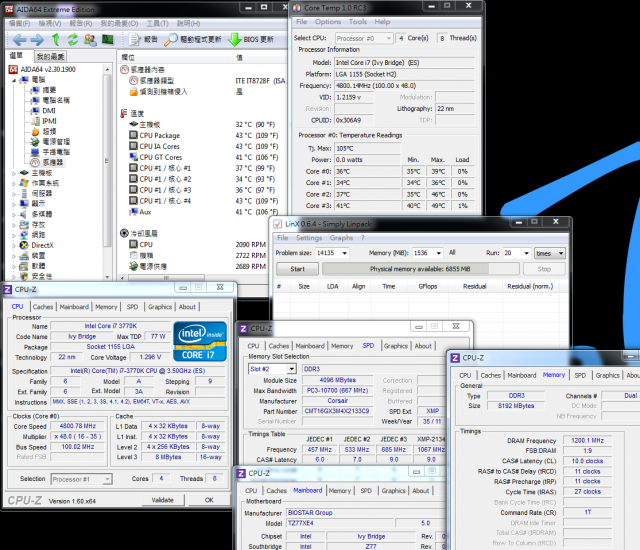

溫度表現(室溫約28度)
系統待機時 - 34~41

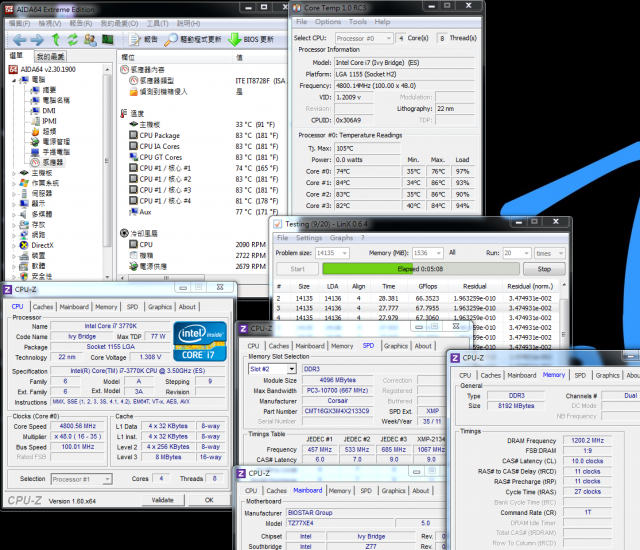

運作LinX讓CPU全速時 - 74~84


Ivy Bridge溫度在同時脈下比Sandy Bridge還要高上一些,這點是新平台美中不足的地方
3770K在4.8GHz的溫度表現大約與2700K超頻到5GHz差不多,當然兩款CPU此時脈的效能也相差不大
由於溫度比以往平台還要高一些,CPU散熱器將成為Ivy Bridge超頻時的重要因素之一

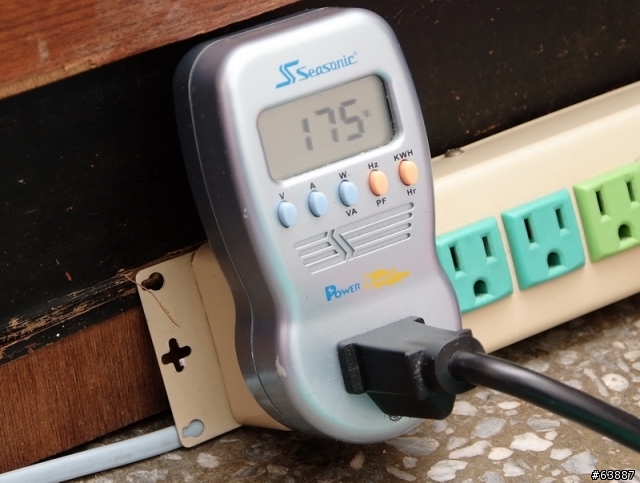

耗電量測試

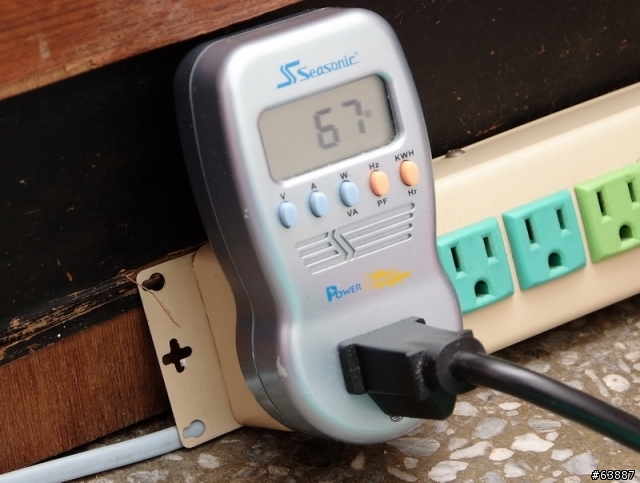

系統待機時 - 67W


運作LinX讓CPU全速時 - 175W


如果拿2700K超頻5GHz分別為103W / 239W與3770K超頻4.8GHz分別為67W / 175W對比的話
在同樣關閉C1E省電功能下,3770K待機時降低36W,全速時降低64W
由於3770K是Intel採用22nm最新製程,在超頻狀況下的耗電量也比上一代Sandy Brigde好上一些

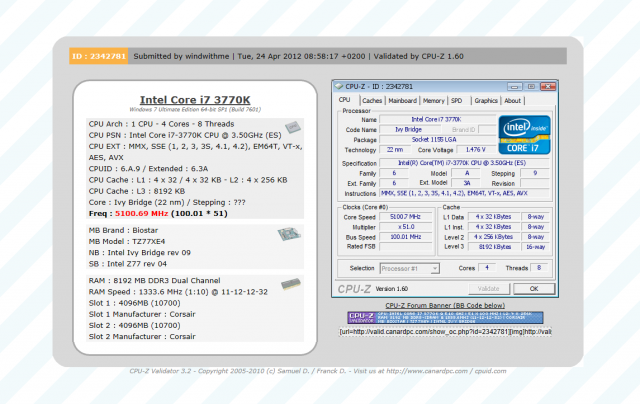

使用CORSAIR Hydro Series H100的高階散熱器環境下,加壓做5.1GHz / DDR3 2666的CPU-Z認證


目前看到Ivy Bridge於4C8T全速運作的環境會使CPU溫度比以往還要高上一些
如果使用頂級空冷或是水冷,搭配體質較佳的3770K,個人預估可以通過所有測試軟體的時脈約在4.8~4.9GHz左右
不過3770K沒有以往只到50幾倍的倍頻限制,加上CPU非全速狀態下可以達到比較高的時脈
對於極限超頻的使用者來說,3770K可以比2700K更容易達到比較高的時脈
這部份當然各有優缺點,對於大部份的使用者平台,大眾化的散熱環境能有達到最高穩定時脈是多少應是比較重要的

BIOSTAR TSERIES TZ77XE4
優點
1.價位比入門Z77只高一些,規格用料近似市場上中階Z77等級
2.全日系固態電容,內建POWER/RESET按鈕與簡易除錯燈號
3.使用UEFI介面卻開機迅速,選項豐富與電壓範圍高,超頻能力也很優秀
4.提供傳統兩根PCI,對於有此介面需求的使用者實用度較佳
5.內顯有四種輸出介面,MB供電部份高達13項

缺點
1.BIOSTAR在台灣目前還沒有銷售通路
2.建議可以使用Atheros或Intel較高階的網路卡



效能比 ★★★★★★★★★☆ 86/100
用料比 ★★★★★★★★☆☆ 82/100
規格比 ★★★★★★★★☆☆ 82/100
外觀比 ★★★★★★★★☆☆ 77/100
性價比 ★★★★★★★★★☆ 86/100

Ivy Bridge架構在CPU溫度表現可能是首次採用3D電晶體技術,讓溫度表現沒有比上一代還要低
此外在CPU基本效能、內顯3D效能、DDR3最高時脈與耗電量這幾個環節或多或少都有明顯進步
支援原生USB 3.0.Virtu Universal MVP、Intel Smart Connect / Rapid Start等多項新技術規格
目前許多MB廠剛上市的Z77價位,已經跟上一代Z68底價相差不大,Z77價位將更有競爭力

BIOSTAR TSERIES TZ77XE4在美國價位大約150元,折合台幣約4380元
比起許多品牌入門級同時為一般ATX尺寸的Z77只高出10~20元美金左右
TZ77XE4搭配本身的用料、設計與超頻效能,在C/P上有著相當不錯的表現
另一款TZ77XE3市價約美金120元,雖然是市場上入門級Z77價位,依然有著中階Z77的用料與規格
BIOSTAR除了在追求超頻效能之外,C/P值也經常可以取得不錯的平衡點
如果未來有加強網卡或音效卡的更高階的Z77版本出現,應該會是一個更優質Z77的選擇

windwithme未來有時間會再分享Intel Core i5-3450或3570K效能
到現在台灣雖然還沒有正式開賣New iPad,期間已託友人入手新加坡版本
正好可以讓第一代與第三代iPad同時比較,將會發表一篇開箱分享
