隨著台灣電視全面數位化的時代來臨,MOD 似乎也成為目前市場中不可忽視的商機之一,相信有許多小惡魔一定跟我一樣,一天醒來的開始就是出門開始上大約 8 小時左右的班,甚至更長的時間,下班回到家後處理一下雜務,可能連開電視的機會也沒有,就得準備上床睡覺,如果有時候想要看阿民或是殷仔投球,或是緊接下來的 2012 倫敦奧運比賽,礙於時間關係有時候也只能跟這些節目說聲晚安,靜待之後的體育新聞或是線上收看斷斷續續的實況轉播,而圓剛科技看準了使用者的需求,在近日推出了一款可以錄製 MOD 節目的 HD EzRecorder Plus 易錄盒,這款專為 MOD 用戶設計的產品,可讓使用者自行設定錄影的時間,並透過隨機附上的紅外線發射器,在使用者不在家或是倒頭大睡的時候,自動喚醒家中的 MOD 機上盒同時開始錄製節目,錄完影後還會依照使用狀態自動關機,不需要另外搭配電腦使用,直接連接到 MOD 上即可運作也是相當方便,同時產品支援最高 HD 1080i 的錄影畫質,採用的是高壓縮率的 H.264 影片格式,透過一般常見的 2.5 吋 SATA 硬碟或是外接硬碟等儲存設備就可以錄製節目,這次小惡魔也跟廠商商借到這款產品來進行測試,接下來就是相關的測試內容。


圓剛 HD EzRecorder Plus 易錄盒的外盒怎麼有一種電腦顯示卡還是影像擷取卡的風格,不過外盒的右上角印有 HD 1080i 的圖示,是這款易錄盒最高支援的錄影畫質。


專為 MOD 產品設計的 HD EzRecorder Plus 易錄盒,僅需透過色差線材連接至電視與 MOD 兩端,不需搭配電腦使用,在使用上似乎也相當便利。


外盒的側邊也可以看到這款產品的產品特色,高畫質錄影、自動開關 MOD 預約錄影等功能均有搭載。

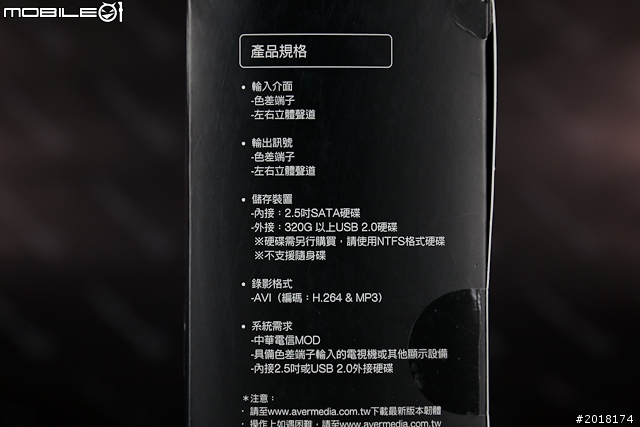

外盒的另外一側則有產品主要的規格,這邊也提供給各位參考。

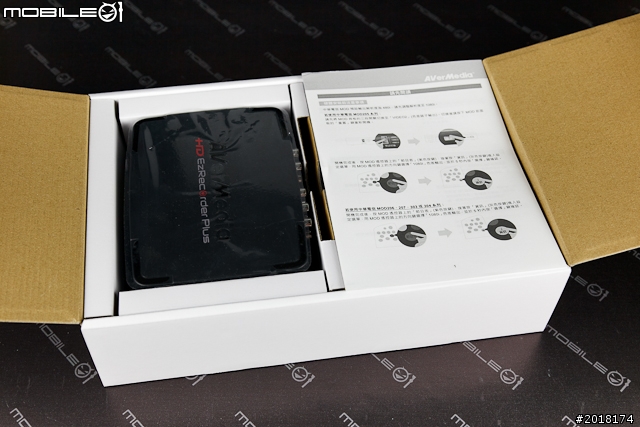

產品開箱後即可以看到易錄盒的機器本體,另外一邊擺放的則是產品使用說明書等配件。

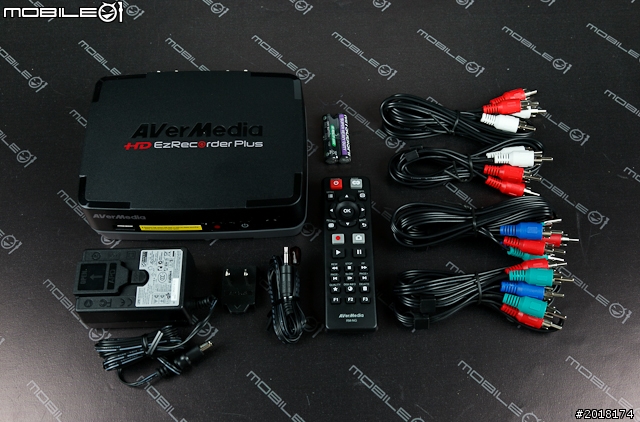

清點一下盒內的配件,包含易錄盒本體外,還有台灣專用的變壓器與插頭、紅外線控制器、紅外線遙控器與遙控器電池,另外看到的就是兩組色差端子線與兩組 AV 端子線。


產品說明書共有三大本另外也附上產品保證書,建議各位使用前還是要詳加閱讀使用說明書比較容易上手。

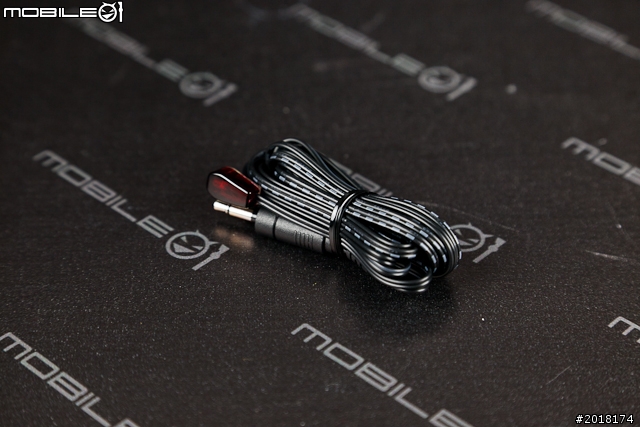

這條專用的紅外線遙控線就是用來自動啟閉 MOD 的裝置,算是相當重要的線材之一,下方我會有詳細的安裝與使用介紹。

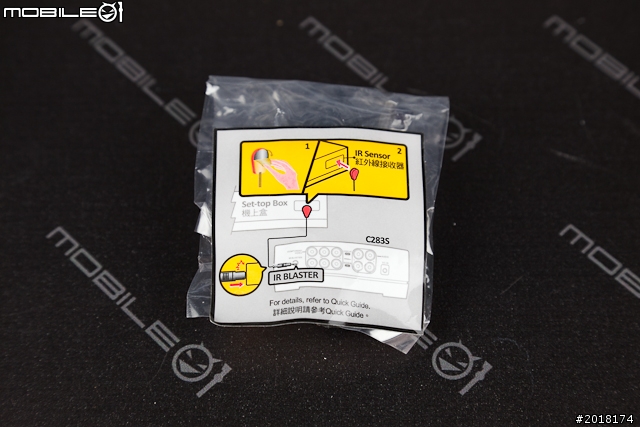

紅外線控制裝置的外包裝有介紹大致的安裝方式,如果要更詳盡的介紹就得閱讀使用說明書。

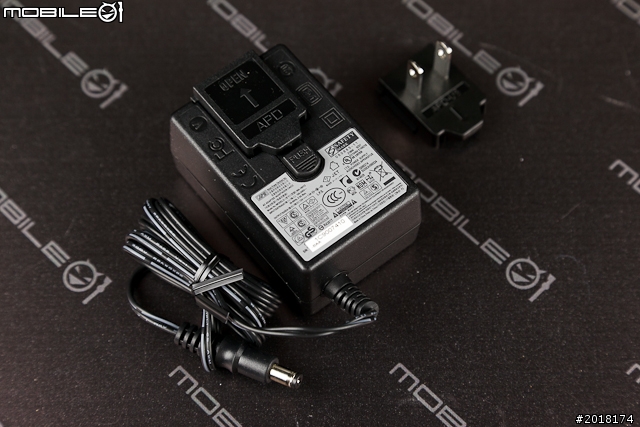

變壓器的部分則是採用可更換插頭的設計,台灣地區隨機附上的是台規插頭,如果想要帶出國使用的話,則要另外準備當地適用的插頭,隨機並沒有附上歐規等插頭附件。

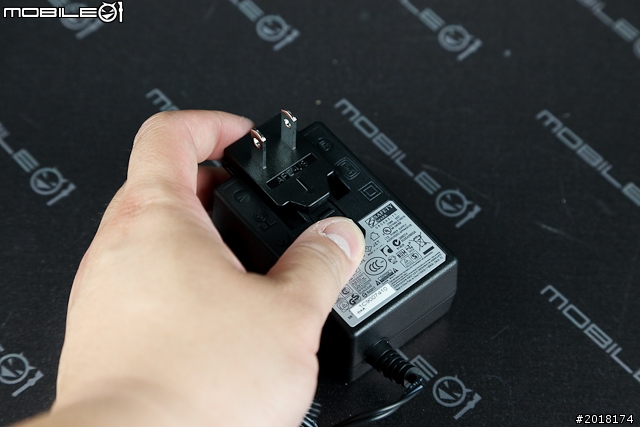

輕壓變壓器上的 Push 按鍵後即可拆裝獨立的插頭,使用起來算是相當方便。

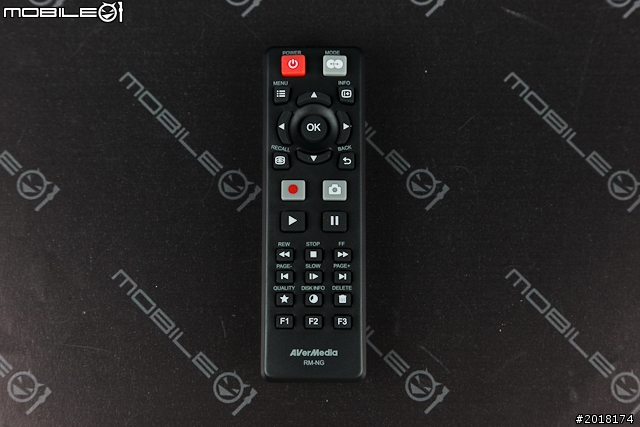

隨機也附上便於使用的紅外線遙控器,按鍵部分絕大多數都是跟錄影有關的功能按鍵,有點像是之前錄放影機所使用的遙控器,不過在功能上又更加簡單。

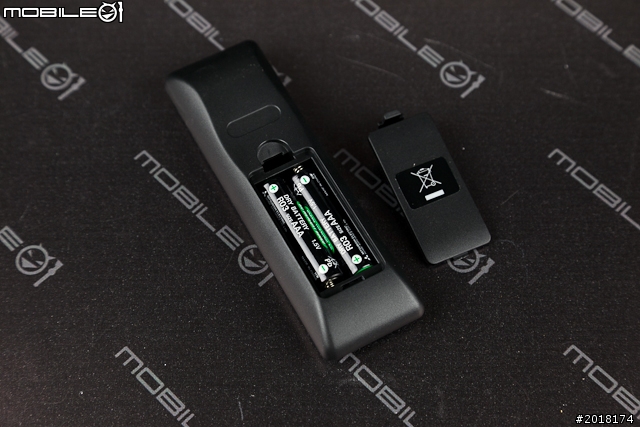

遙控器的電池插槽則是位於遙控器的後方,採用的是 2 顆 4 號鹼性電池供電。

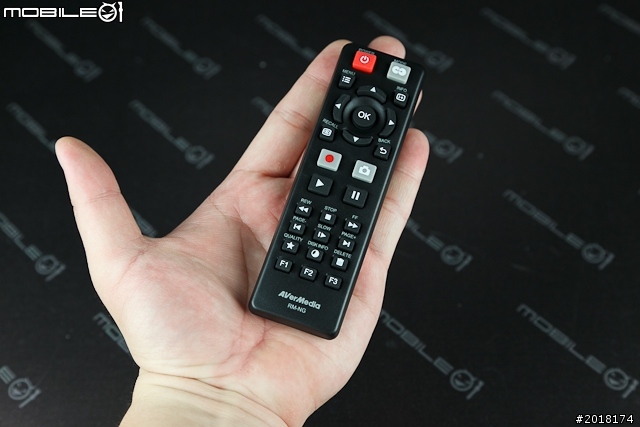

遙控器的大小則是小於一般正常成年男性的手掌,拿起來也相當輕巧。

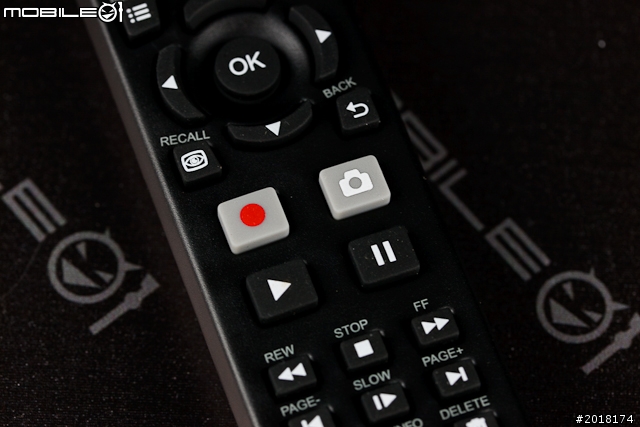

可以看到遙控器上方還有較大型的錄影、螢幕快照等按鍵,在使用上也相當清楚易懂。

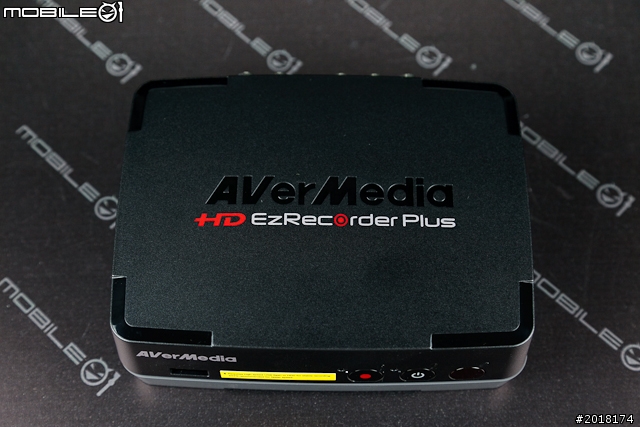

接著來看看易錄盒的機器本體,在外型設計上有點像是小型多媒體播放器的風格,機身則採用黑色霧面的塗裝,看起來並沒有甚麼特別的地方。

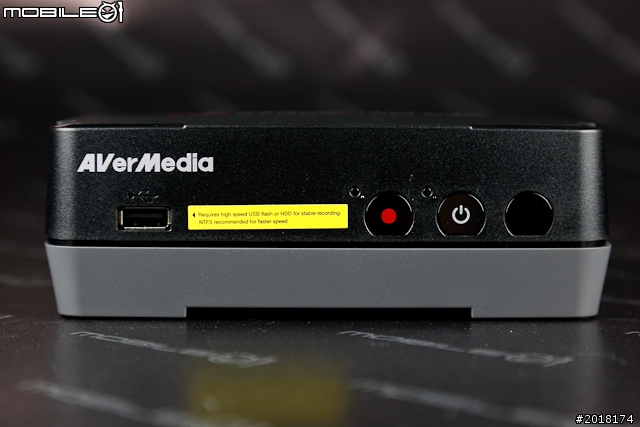

機身前端則配置有 USB 2.0 連接埠、錄影按鍵、電源開關及紅外線接收器。

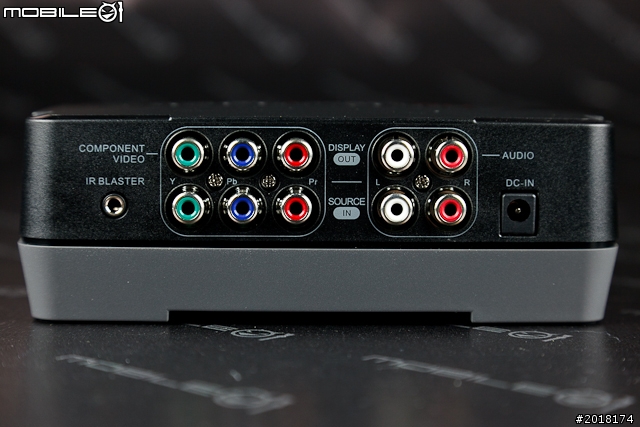

機身尾端可以看到 IR BLASTER 紅外線控制器插孔、兩組色差端子(輸出/輸入)及兩組 AV 音源端子,最後則是 DC-IN 電源輸入插孔。

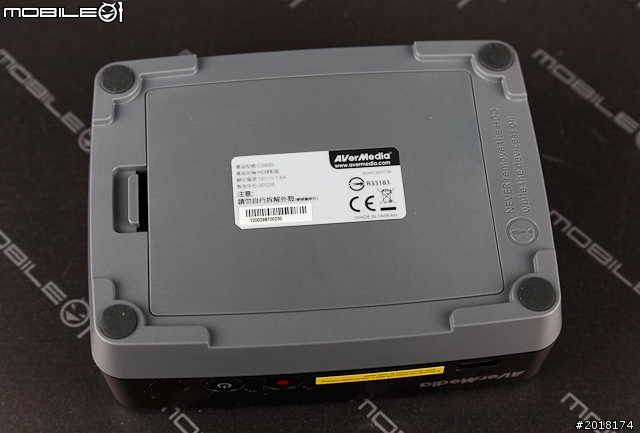

機身的下方則設計有 2.5 吋的硬碟插槽,可以直接安裝硬碟在機身內部做為錄影的儲存裝置。

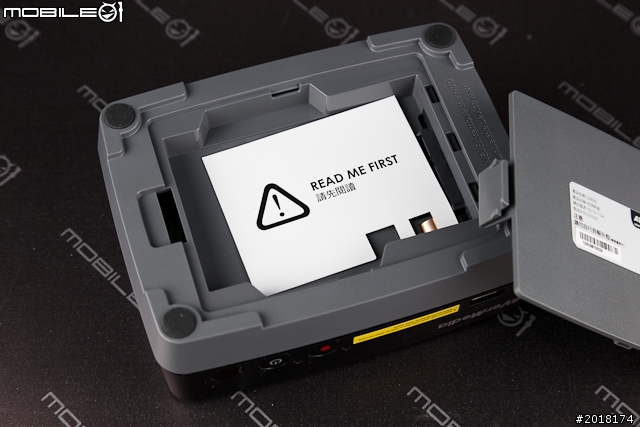

打開硬碟部護蓋後就可以看到有一張寫有【請先閱讀】的字卡。

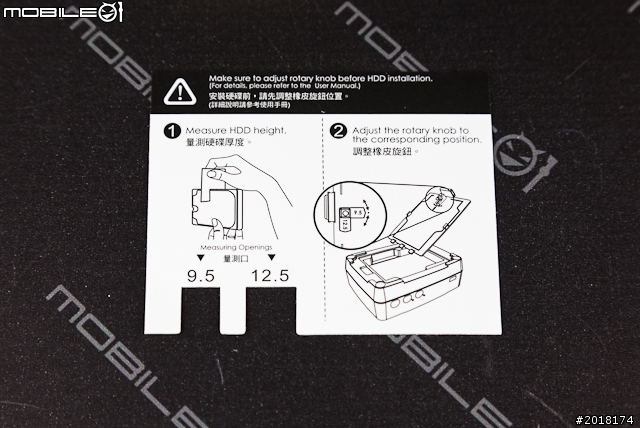

這個字卡主要是在說明要如何安裝內接的硬碟,同時也是測量 2.5 吋硬碟厚度的厚紙板。


當測量完硬碟的厚度之後,則要先調整保護蓋內側的旋鈕裝置,如果硬碟厚度為 12.5mm 的話就要將旋鈕往上扳動,不然硬碟無法順利安裝。

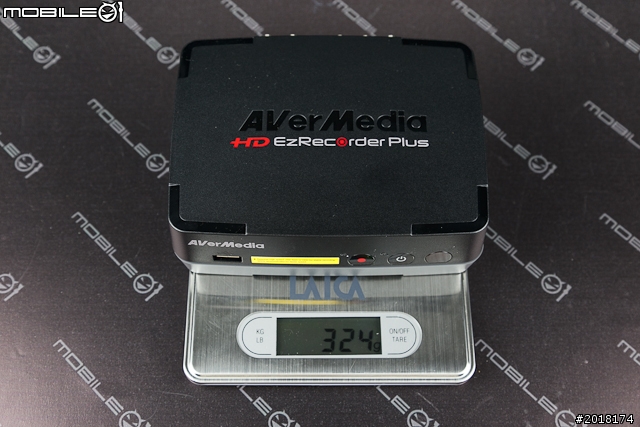

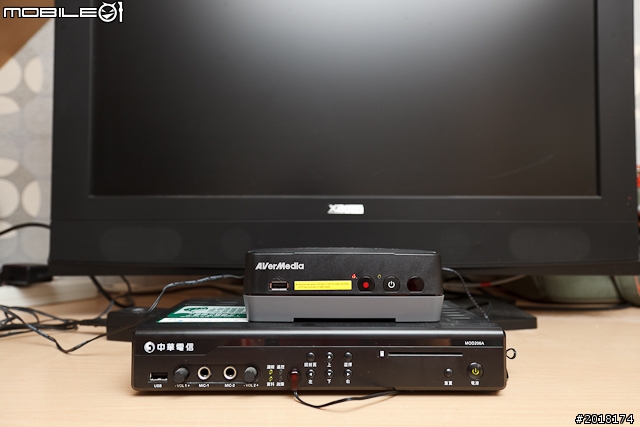

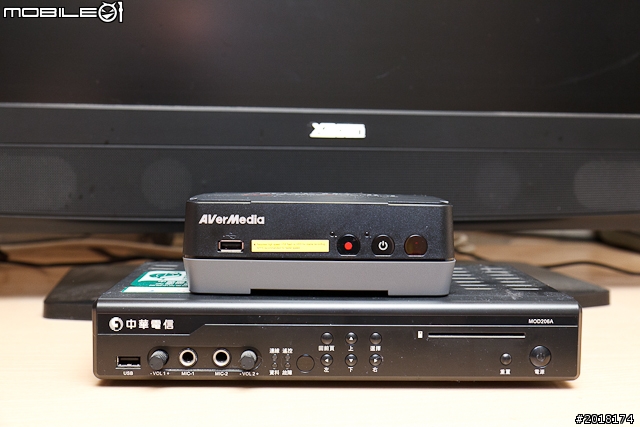

未含內接硬碟的產品重量為 324g,算是滿輕巧的產品設計,且產品尺寸為 ( W )164 x ( D )124 x ( H )57mm,也不會佔據太大的擺放空間,同時也可以堆疊放置在 MOD 機上盒上方一起使用。

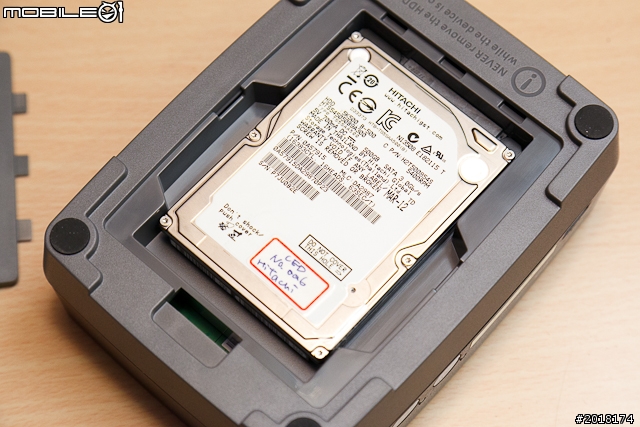

看完機身外觀介紹之後,我也接著把廠商一起借我的 2.5 吋 500GB 容量的硬碟裝入產品內,大家一定也很想問 500GB 的容量到底可以錄製多久的時間,以 2TB 的儲存容量來說,在 HD 影像錄影(720p/1080i 60Hz)之下,最佳品質可錄製 250 小時、佳品質 400 小時、最長時間則可錄製 500 小時;而在 SD 影像錄影(480i/480p 60Hz),最佳品質可錄製 500 小時、佳品質為 800 小時,而最長時間則為 1300 小時,至於調整錄影品質的設定我下方會做介紹,在此就先跟各位分享錄影時間,總而言之如果想要錄製高畫質的影片,就請準備大容量的硬碟才不怕不夠用。

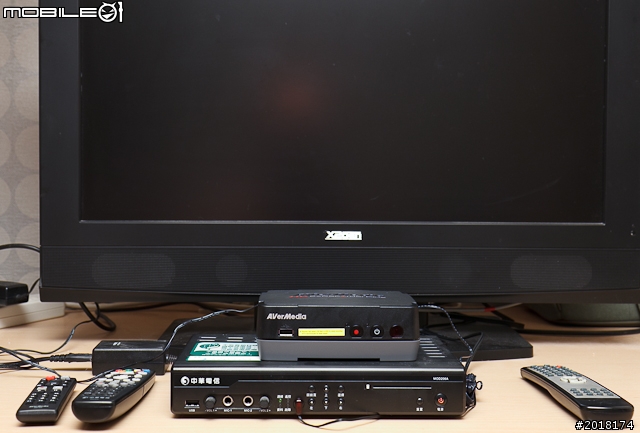

安裝易錄盒的方式其實也很簡單,首先當然是要準備一款型號不拘的 MOD 機上盒,另外就是一定要有的易錄盒以及支援色差端子的電視乙部(這不是廢話嗎?)。

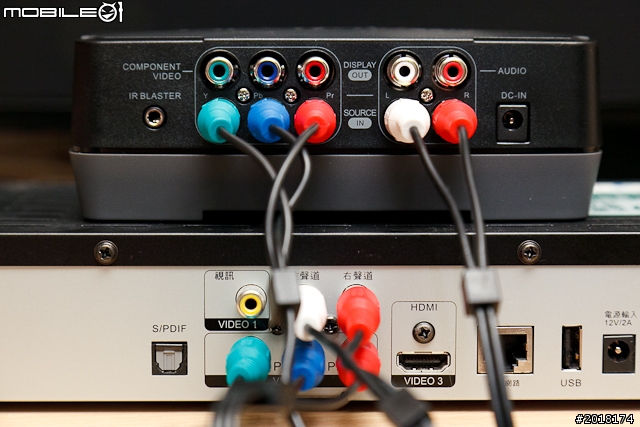

使用易錄盒連接電視與 MOD 機上盒完全是透過色差線材進行連接,第一步要先在 SOURCE IN 的色差端子,與 MOD 機上盒的色差端子進行連接,因為色差端子與 AV 端子均有用顏色進行區分,所以不至於會安裝錯誤。

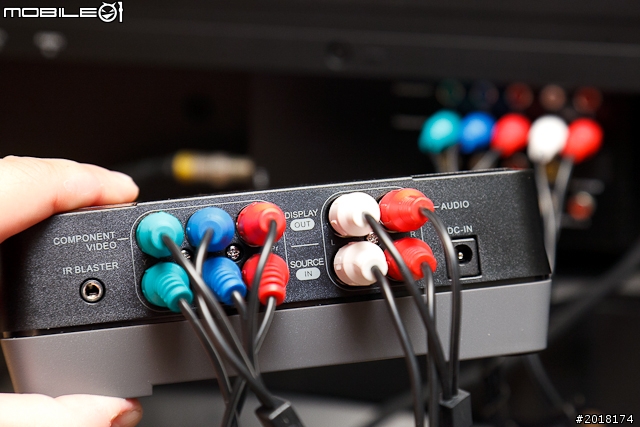

接著在易錄盒上的 DISPLAY OUT 色差端子則是連接至電視後方的色差端子上,完成這兩個步驟後就已經完成大部分的安裝手續,算是是相當簡單的安裝流程。

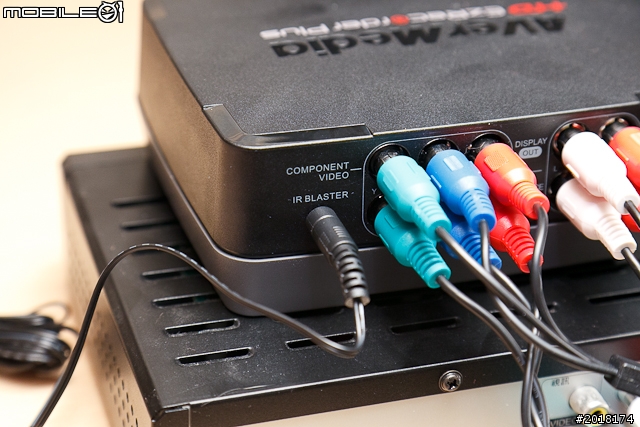

如果想要使用紅外線遙控進行自動開關機的錄影方式,就要安裝紅外線遙控裝置,首先先將紅外線遙控裝置的插頭插入易錄盒後方的 IR BLASTER 插孔中。

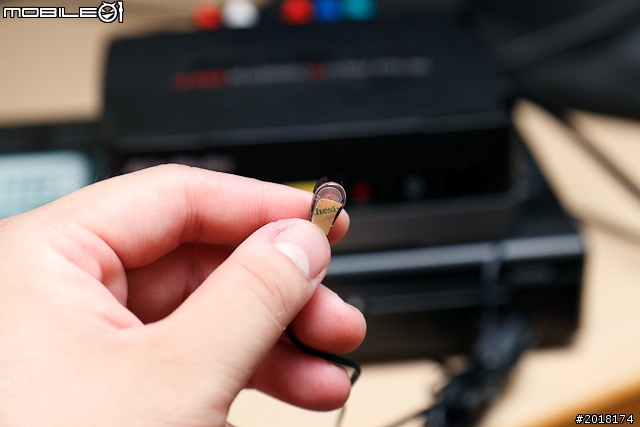

接著將紅外線遙控裝置後方的雙面膠撕開。

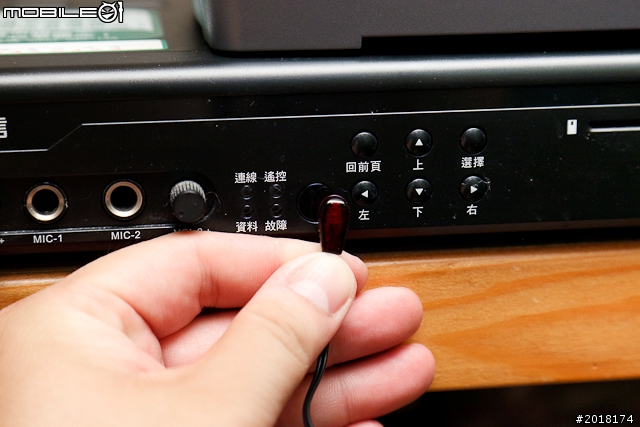

最後將雙面膠那面黏貼在 MOD 機上盒的紅外線接收裝置上方即可,記得黏貼的時候要用力的壓個 2~3 秒,不然還滿容易有脫落的情況,如果真的無法黏上去的話,就只能先將原本的雙面膠清除乾淨後,再行黏上雙面膠重新黏一次。

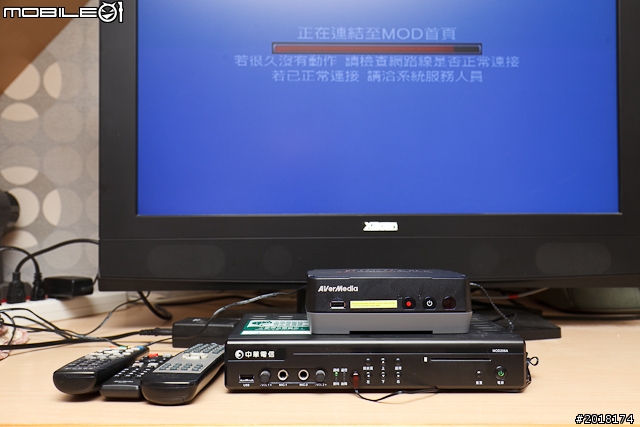

最後先將 MOD 機上盒的電源打開,再開啟易錄盒的電源就完成所有的架設工作。

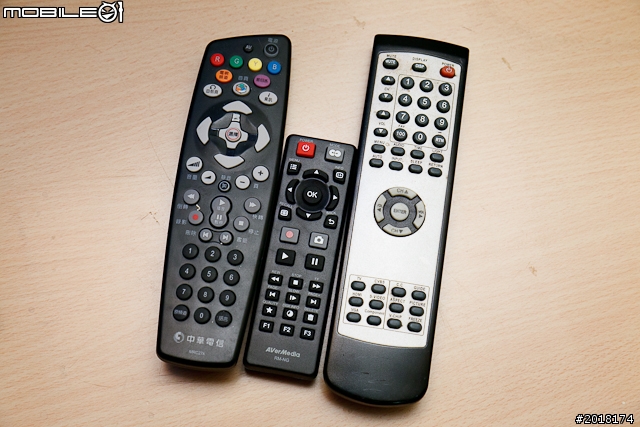

不過在使用易錄盒這項產品時,得先準備三種不同的遙控器才能順利進行,由左至右分別為 MOD、易錄盒及電視的遙控器,希望廠商未來能推出多功能整合式的遙控器,這樣似乎在使用上會更加便利。

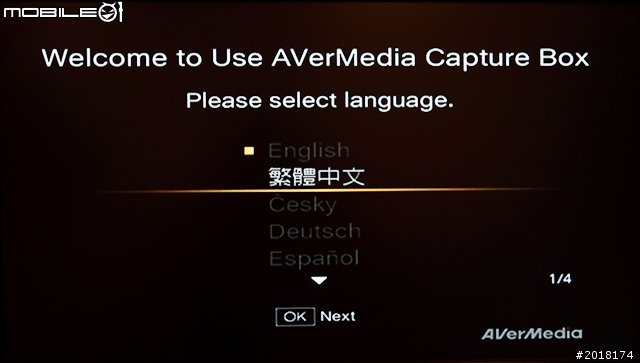

當易錄盒開機之後,電視上的畫面就會跳出初始設定的畫面,就像智慧型手機一樣,會帶著使用者進行基本的設定工作,系統語言的部分也設計多國語言供使用者選擇,而我當然是選擇比較看得懂的繁體中文。

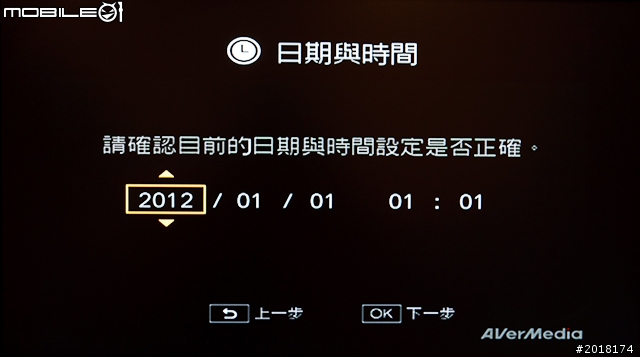

接著是設定日期跟時間,這邊要跟大家說明一下,日期與時間的設定一定要正確,不然在之後如果要進行預約錄影時,會發生許多錯誤的狀況。

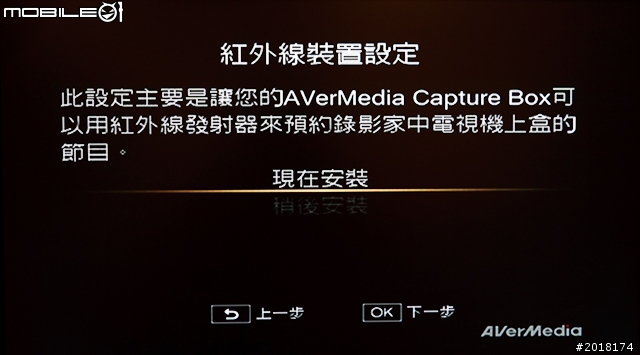

紅外線裝置的設定可以選擇現在或是稍後安裝,不過在一開始安裝時我就已經將裝置安裝完成,就直接進行安裝的設定。

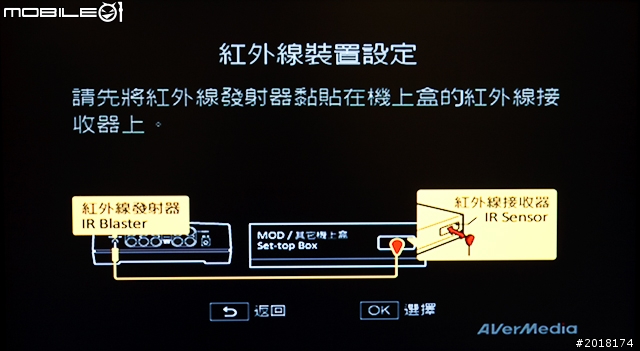

這邊也會再次提醒紅外線裝置的安裝是否正確。

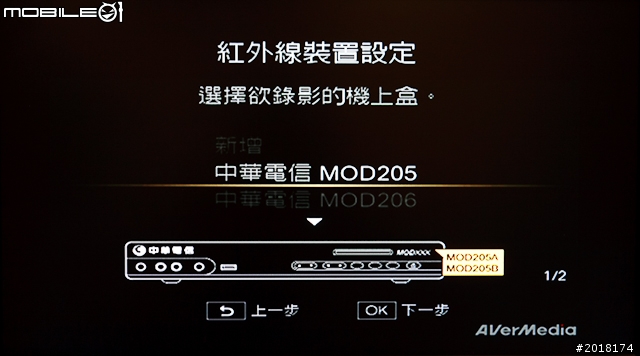

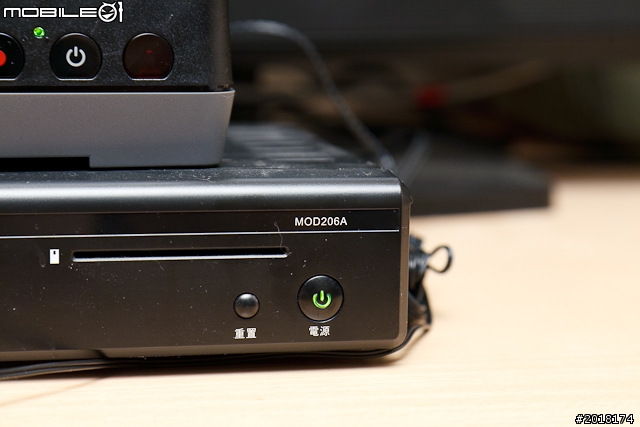

接著系統會請你選擇預錄影的機上盒型號,機上盒的型號則是位於 MOD 機上盒的電源開關的上方,僅需要看 MOD206 的型號,後面有沒有 A 對設定來說並沒有太大的影響。

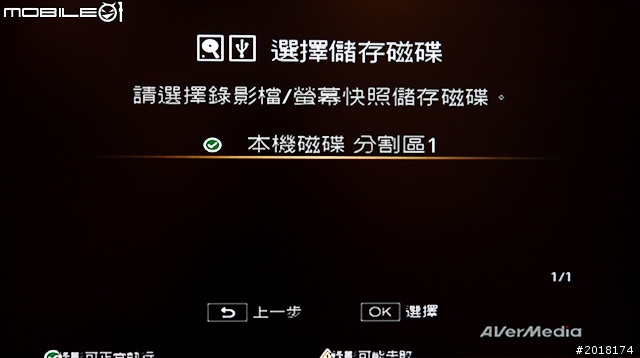

設定完成之後就來選擇儲存的磁碟空間,因為我僅有安裝內接的硬碟,所以只有一個選項可選,在前方的 USB 2.0 端子也可以採用外接硬碟來連接,支援硬碟的格式則為 NTFS。

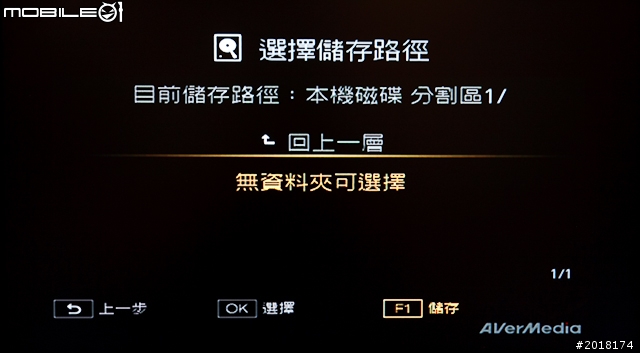

如果當初在硬碟內有設置子目錄資料夾的話,在選擇儲存路徑時就可以看到設定好的資料夾,主要是用來方便管理錄影檔案。

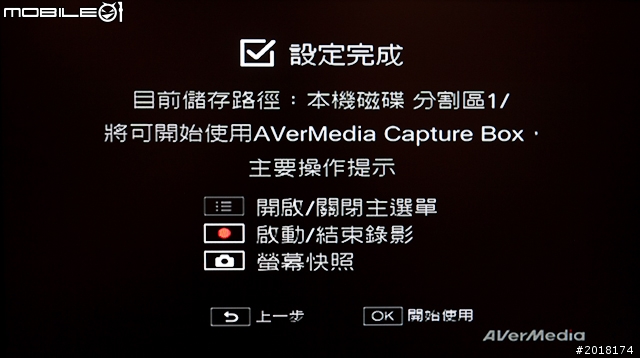

設定完成之後,就可以看到相關的操作提示,當然易錄盒也可以開始正式啟用。

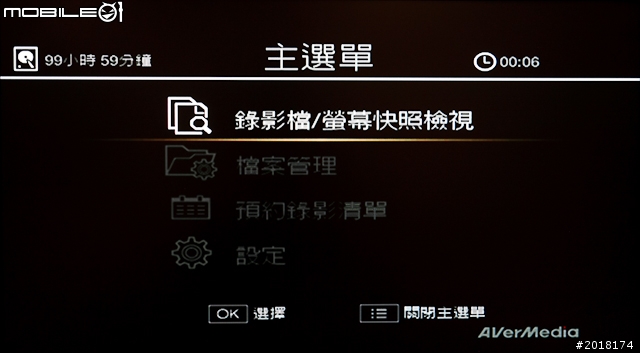

在啟用易錄盒前,先來帶各位看看產品主選單的部分,採用的是文字分層顯示的方式,包含錄影檔/螢幕快照檢視、檔案管理、預約錄影清單及設定共四個大選單。

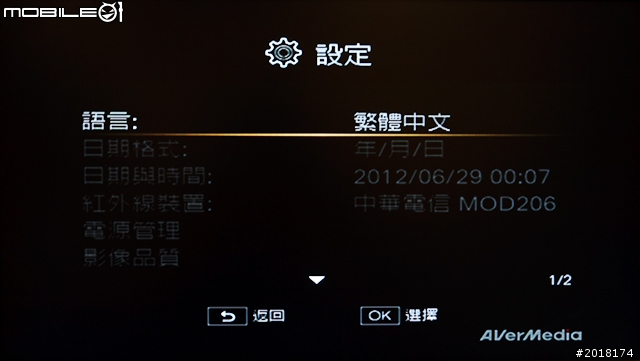

在設定選單內則有選單語言調整、日期格式、日期與時間的設定選項。

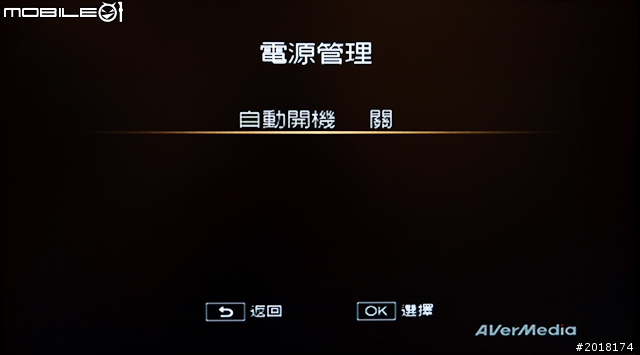

電源管理的選單中則可以設定自動關機的啟閉功能。

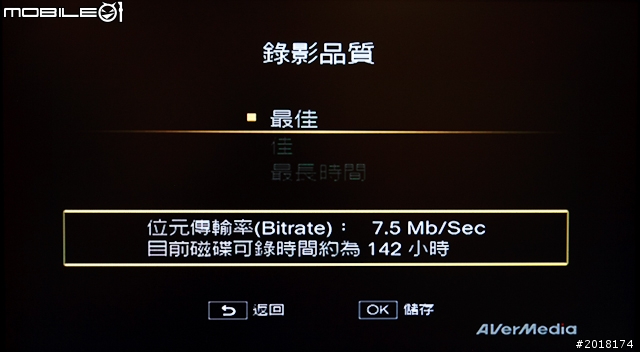

錄影品質可分為最佳/佳/最長時間三種,系統也會自動判斷目前使用硬碟的傳輸速率,另外也會先自行計算硬碟可錄製的最長時間,像我目前在易錄盒安裝的 500GB 容量硬碟,使用最佳錄影品質的話僅能錄製 142 小時。

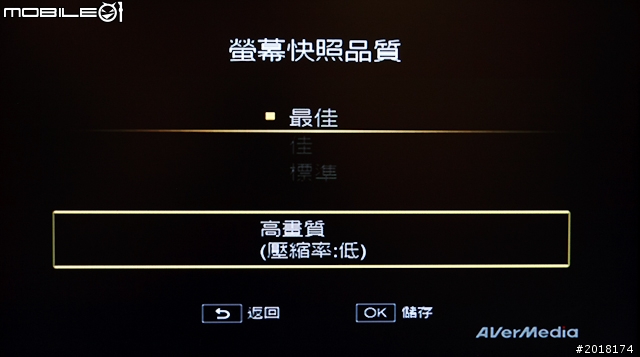

螢幕快照品質也是有最佳/佳/標準共三種選擇,當然照片的畫質越好,檔案大小也相對會增加。

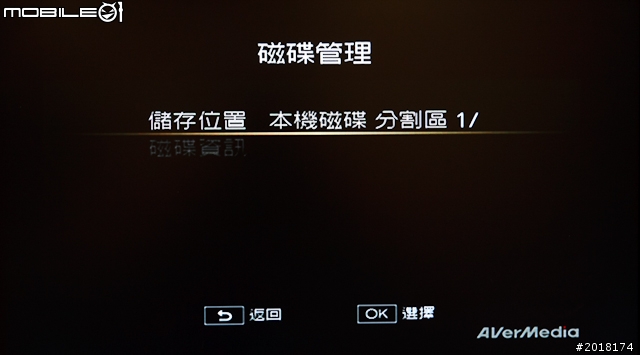

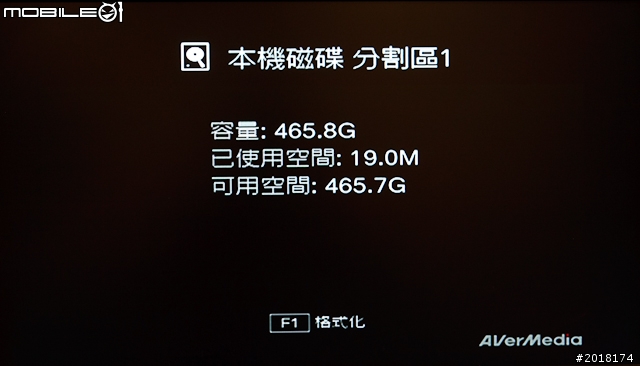

在磁碟管理選項中,也是可以另外選擇儲存的位置,另外就是包含容量、已使用空間與可用空間的硬碟相關訊息。

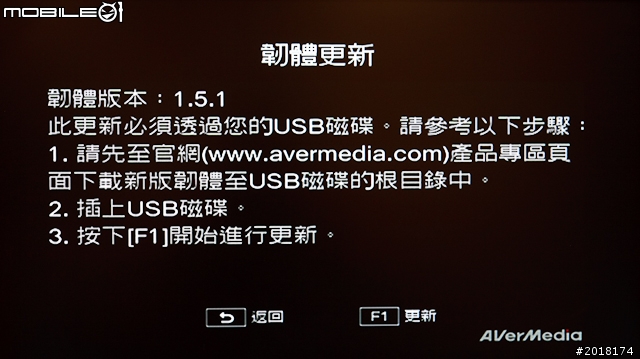

易錄盒也可以透過 USB 隨身碟進行韌體更新,更新的步驟只要依照畫面上的步驟下去進行即可。

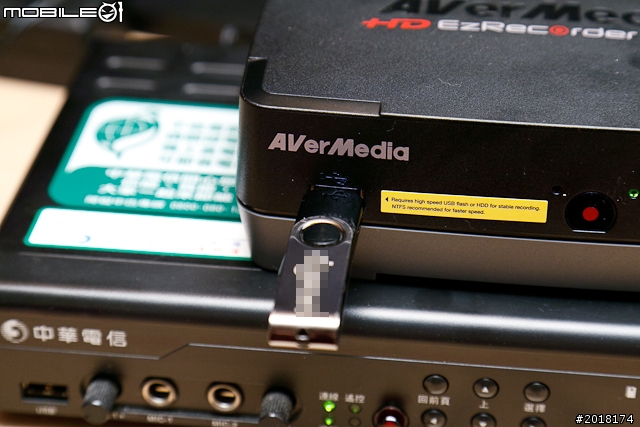

到官網下載完更新檔案之後,將更新檔儲存在 USB 隨身碟中,插入易錄盒前方的 USB 2.0 連接埠,並按下遙控器的 F1 按鍵之後就可以開始更新。

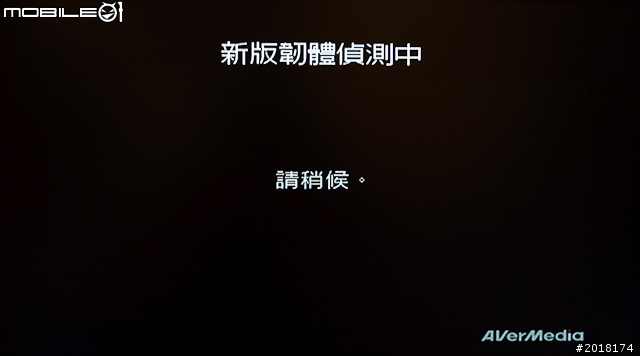

系統會自動偵測新版的韌體,大約要花上約 1 分鐘的時間。

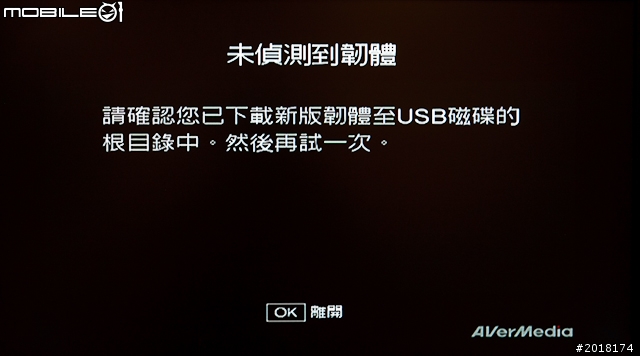

不過我換了兩個 USB 隨身硬碟,另外也將硬碟格式化為 NTFS 格式,但是還是無法順利偵測到更新的韌體,實在是相當詭譎的一件事情。

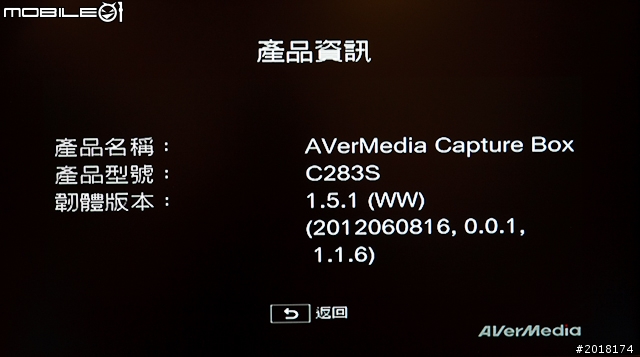

最後看到的是產品資訊的選單,裡面則是提供產品名稱、型號,與當前產品韌體的版本。

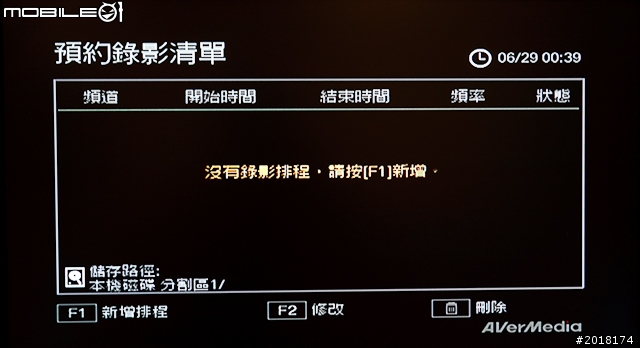

其實這款易錄盒除了可以錄製高畫質節目之外,最大的產品特色就是可以進行自動開關機的錄影,但前提是要先裝上紅外線控制裝置後才能進行,在預約錄影清單中可以新增、修改或刪除預約錄影排程。

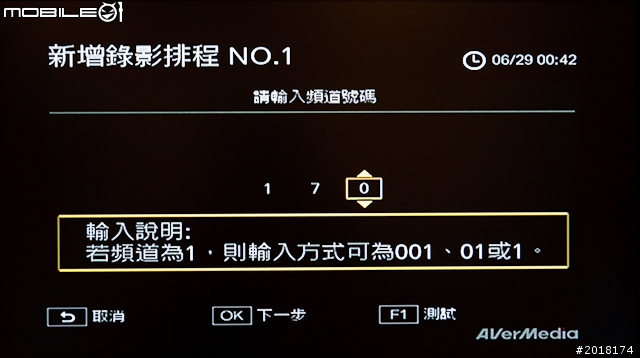

按下 F1 新增排程後,首先會跳出的是輸入頻道號碼的畫面,如果不太確定頻道號碼的朋友,也可以先回 MOD 電視節目畫面查閱,像我這次要錄製的節目為美國職棒大聯盟金鶯 VS 印地安人的比賽,因此我選擇的是 ELTA 體育台 HD 的頻道。

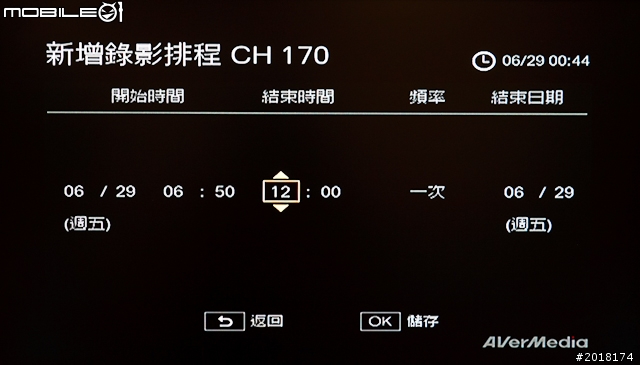

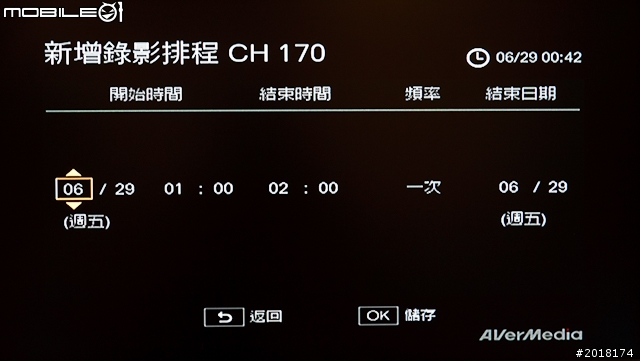

接著就要進行開始時間與結束時間的設定。

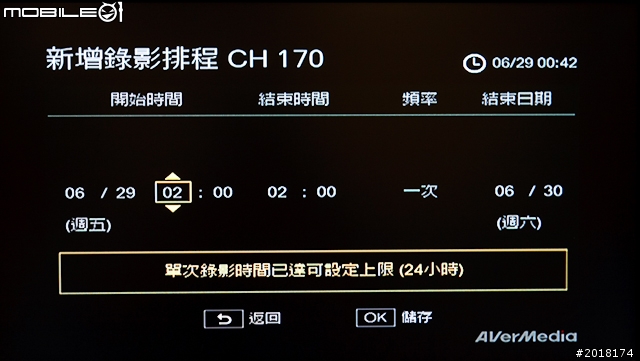

在設定起始時間時我也發現,易錄盒單次錄影時間最高僅能達 24 小時,因此當設定超過 24 小時的時間,系統就會出現警告視窗。

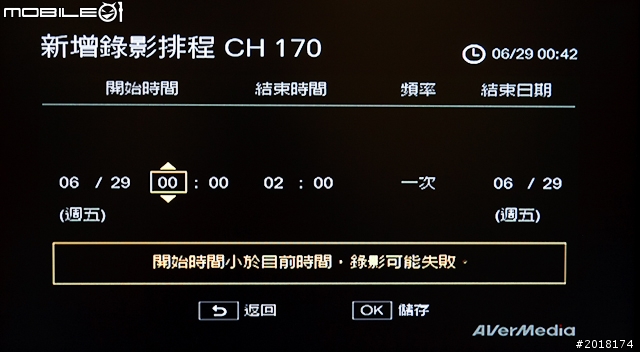

另外開始的時間當然也不能小於目前的時間,不然會出現錄影失敗的狀況,因此在剛開始的日期與時間設定時,就要設定的相當精準。


在設定時間時可以考量一下開始與結束時間的設置,像大聯盟一場比賽大約都是兩個鐘頭以上的時間,加上廣告、中場的場地整理、表演等,如果加上不可預期的狀況,我都會將錄影時間再多增加 2 小時的時間,如果是 NBA 比賽的話絕對就不能只設定 1 小時就結束錄影,至於開始時間我也會往前拉約 5~10 分鐘,因為還要加上機器開機硬體不確定因素,這樣設定的話是比較保險的做法。

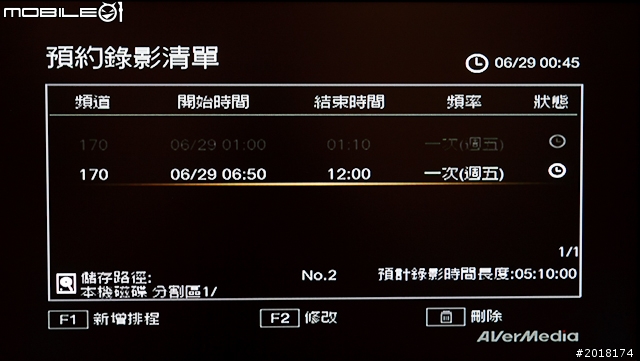

在預約錄影清單中也可以同時設定多種排程,比較適合出國長時間旅遊,又不想錯過電視節目的使用者使用。

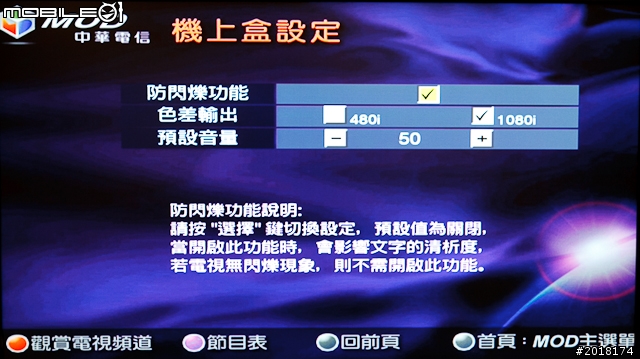

其實在設定預約錄影前,要先到 MOD 上進行畫質的設定,當使用色差輸入時,MOD 預設的畫質為 480i,但易錄盒能支援 1080i 的影像畫質,當然要來更改一下設定,除了將畫質改為 1080i 之外,最上方的防閃爍功能也可以一起開啟,這樣畫質會變得更加穩定。

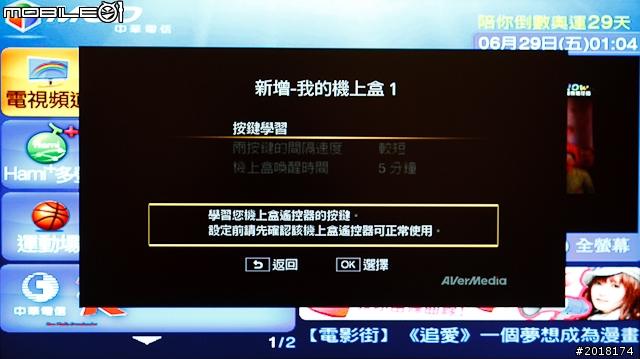

只要接上 MOD 機上盒之後,也可以到主選單內去調整機上盒相關設定,而按鍵學習就是讓 MOD 機上盒的遙控器能透過易錄盒上的紅外線接收器進行連動的控制。

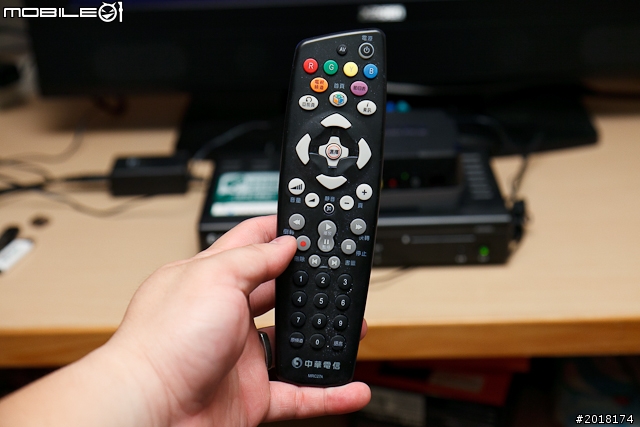

雖說易錄盒在安裝完成之後,就可以透過 MOD 專用的遙控器進行操作,但主選單內也內建了按鍵學習的功能,讓使用者能直接透過 MOD 遙控器控制。

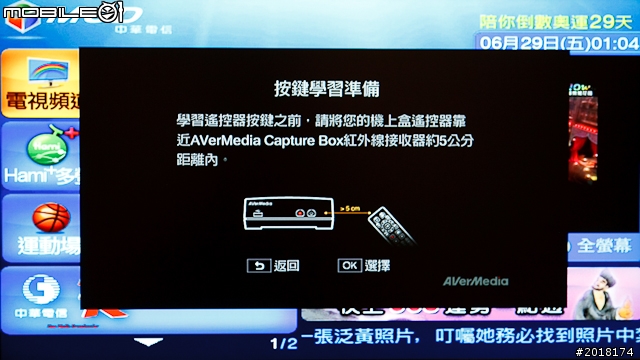

要準備的就是 MOD 的遙控器以及易錄盒的遙控器,MOD 遙控器是用來進行按鍵的輸入,另外易錄盒的遙控器則是用來進行確認與設定用。

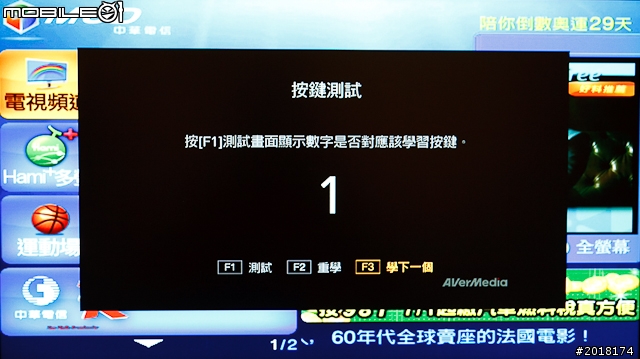

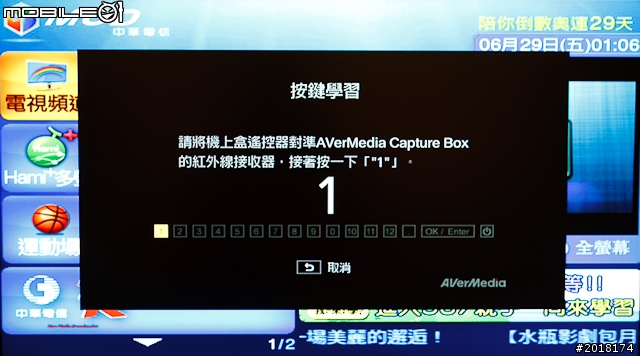

按鍵學習則是使用 MOD 上的數字按鍵與其它簡單的操作按鍵進行學習設定,整體的操作並不會太過困難,僅有在雙位數字學習時,不能按得太慢,像是 12 有時候你按得太慢時就會出現 1 的按鍵已經學習過的提醒畫面,不過幸好錯了一個 10 之後,前面的按鍵不需要再學習一次。

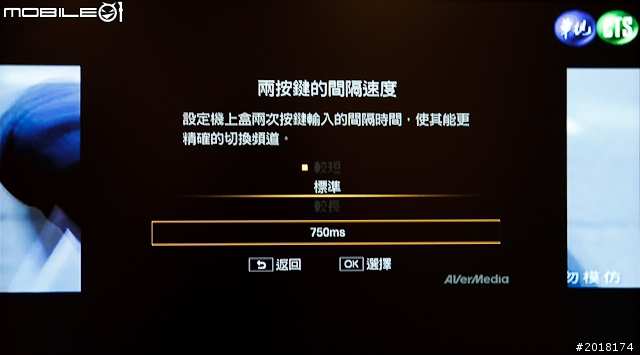

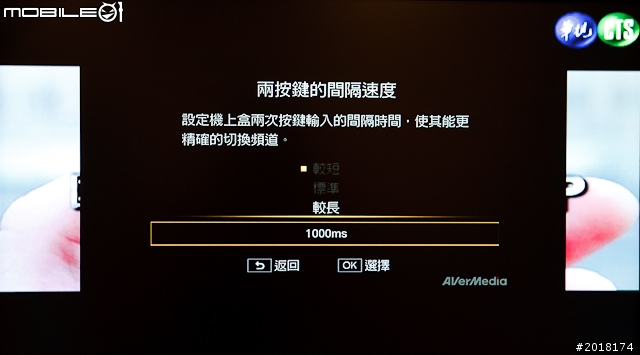

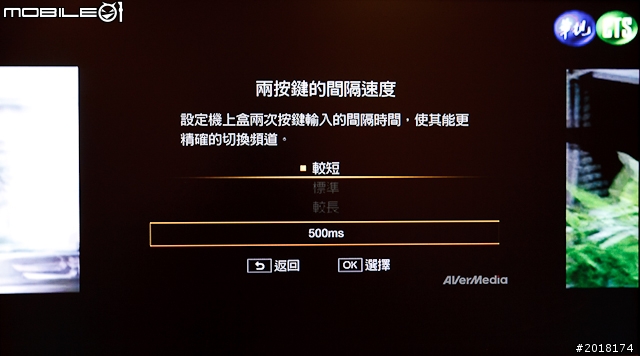

如果你壓按鍵的速度還是跟不上判斷的速度,就在下一個兩按鍵的間隔速度進行調整,共有較短(500ms)、標準(750ms)及較長(1000ms)三種選項可供選擇。

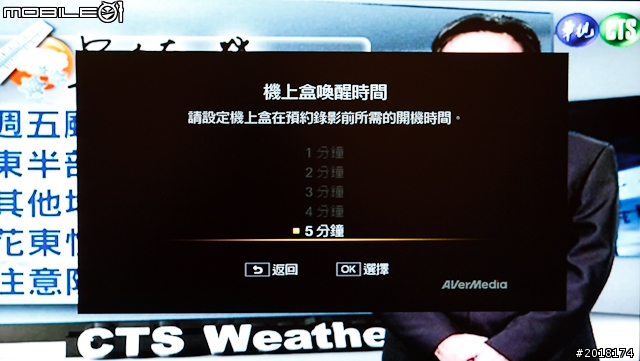

最後看到的則是機上盒喚醒時間設定,這個選項就是讓使用者在預約自動開關機錄影前,當錄影開啟時間到達之前的幾分鐘就會先將 MOD 開啟,預先開啟的時間最短為 1 分鐘,最長則為 5 分鐘,原廠預設為 5 分鐘的時間,也是我覺得比較保險的設定時間,如果嫌太長的朋友,建議可以設定 3 分鐘,以免會因為 MOD 更新等不可預知的狀況而影響到錄影時間。


當預約錄影一切設定就緒之後,我們就可以大膽的將易錄盒電源關閉,並且將 MOD 機上盒的電源進入待機的模式,記得千萬不要將後方的總電源關掉,不然就會有設定自動開關機也無法正常自動開機,到時候可就真的...,不過如果是第一次使用的朋友,為了保險起見也可以在安裝並設定完之後,先設定接近的時間進行預約錄影的動作,確認可以正常運作之後,再進行真正要預約錄影的設定,這也是比較保險的做法。


過了忐忑的一夜之後,6/29 當天早上 6 點半左右我就起床來看自動開機預約錄影有沒有成功,因為設定開始錄影的時間為 7:00 分,然後 MOD 機上盒開啟時間為提前 5 分鐘,為了呈現自動開機的情況,所以我用錄影的方式進行拍攝,在大約 6:54 的時候(手機上的時間比機器上設定的時間晚了一分鐘),易錄盒的電源會先自動開啟,接著就會同步開啟 MOD 機上盒的電源,此時看各位是不是要開電視電源均可,不過會預約錄影的朋友相信也不會在現場開電視的電源,不管有沒有開啟電視電源的情況都會自動進行錄影,但為了讓各位看看除了自動開機外,易錄盒還會依照設定的頻道號碼自行切換,所以我有將電視螢幕開啟,如果各位朋友是像我一樣可能早起看球賽但還是要去上班,也可以利用預約錄影的功能,因為即使在觀賞時也會錄影,如果真的爬不起床也錄得到電視節目,只要記得出門時別把易錄盒或是 MOD 的電源關閉即可,否則同樣也是...


電視螢幕關閉時,可以看到易錄盒上的錄影指示燈有在規律性的閃動,這就表示機器保持錄影的狀態,這時候就可以安心的出門上班啦!


接下來我也用錄影的方式來實測預約錄影的自動關機,自動關機的判定則是在於,當預約錄影開始時間到時,如果 MOD 機上盒處於開機的狀態,那錄影結束時 MOD 還是會保持開機的狀態,反之當開始錄影時 MOD 是關機的狀態,那結束錄影時也會恢復到關機的狀態,所以我在測試時會分為兩段影片供各位參考。
(錄影開始,MOD 開機狀態)


(錄影開始,MOD 關機狀態)

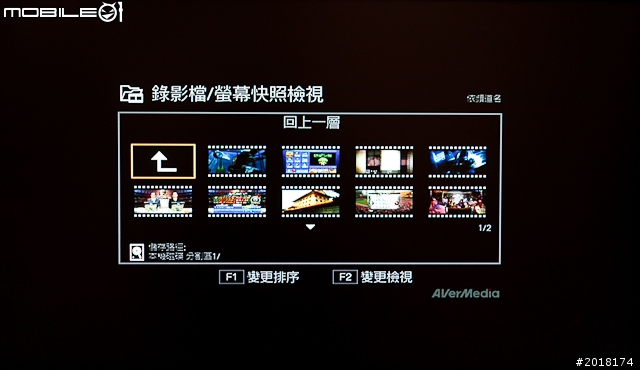

當每次錄完影之後,都可以到易錄盒選單中的錄影擋/螢幕快照檢視內去觀賞錄製好的電視節目,在此選單內可以看到圖像式的影片檔預覽方式,不過選單畫面顯得有點小,在閱讀時比較難辨別,算是在設計上還值得去改善的地方。

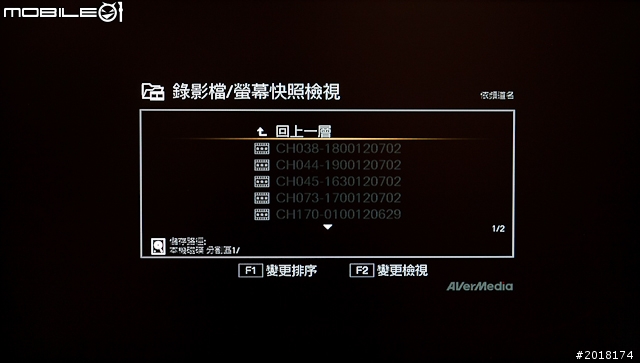

按下 F2 變更檢視按鍵後,就可以看到影片檔案的顯示方式,改為頻道加上錄影時間的檔案名稱顯示方式,用這樣的顯示方式會比較容易找到自己想要的錄影檔案,尤其是當錄影檔案很多的時候。

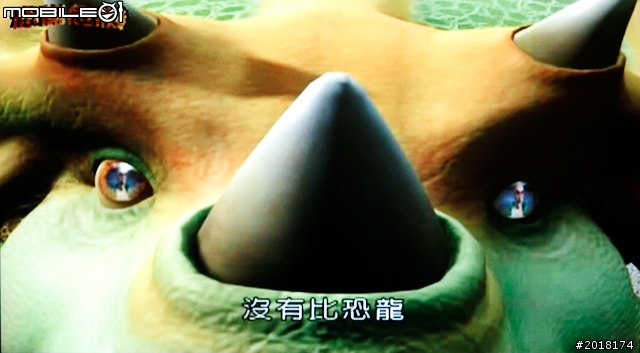

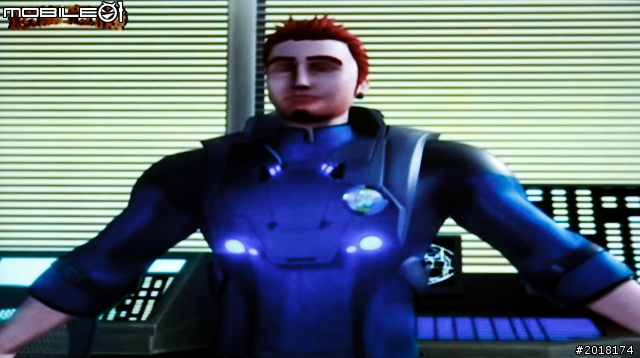

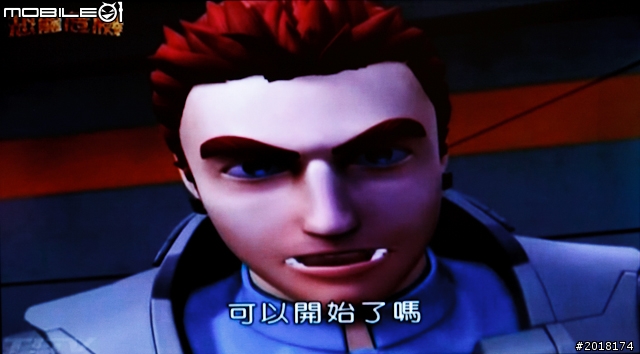

接下來我也提供近幾天測試的電視節目錄影檔翻拍的電視畫面,雖然說這款圓剛易錄盒能支援最高 1080i 畫質的錄影,但是由於電視頻道節目的影像畫質並非均為 1080i,所以錄製一般 SD 畫質的節目,在錄影畫質的呈現上還是比起 HD 電視節目的畫質來得差上一點,但這也是頻道供應商要解決的事情。首先要看得是台視的 3D 動畫卡通【恐龍危機】,因為電視節目畫質原本就不好的關係,即使將 MOD 畫質調整至 1080i,對於錄影畫質的影響還是有限。

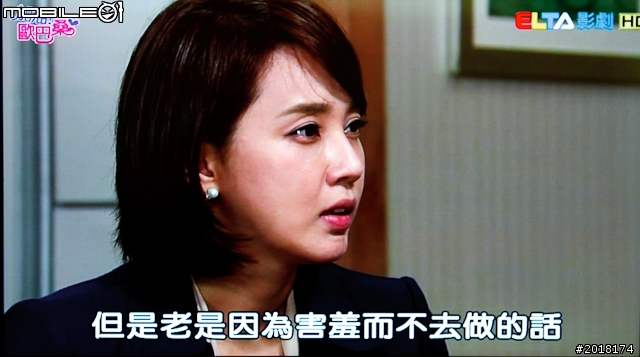

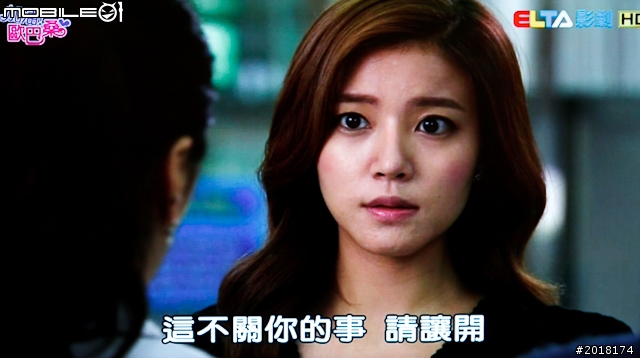

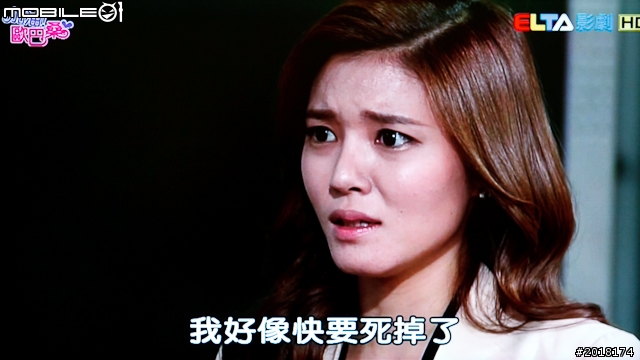

換到 ELTA 影劇 HD 的韓劇【加油!歐巴桑】來看看~~,整體的畫質呈現就來得好上許多,用肉眼就能明顯的分辨不同。

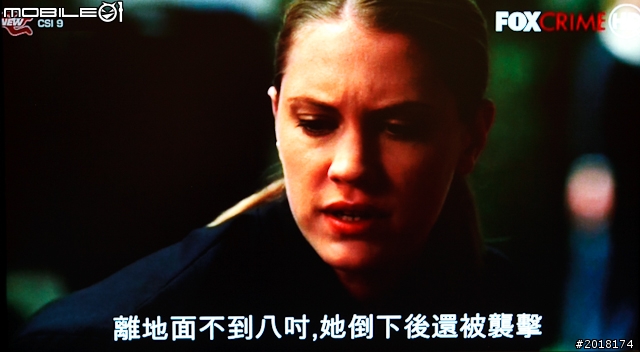

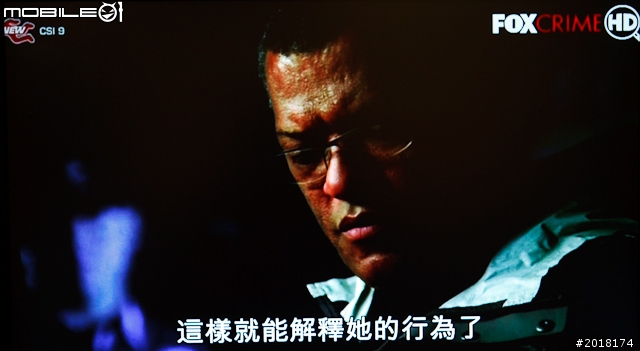

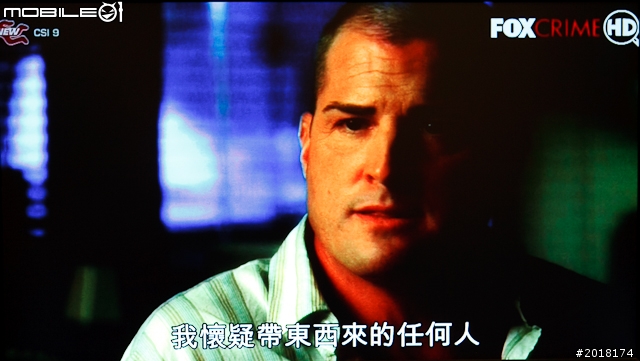

FOX CRIME HD 也是提供高畫質的電視頻道,錄製的電視節目為知名的電視影集【CSI 9】,是我很喜歡的電視影集之一,可以看到在整體的畫質表現也相當不錯,人物臉部的細節也都很細緻。

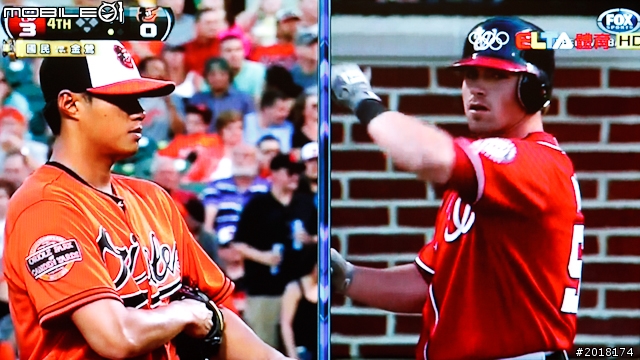

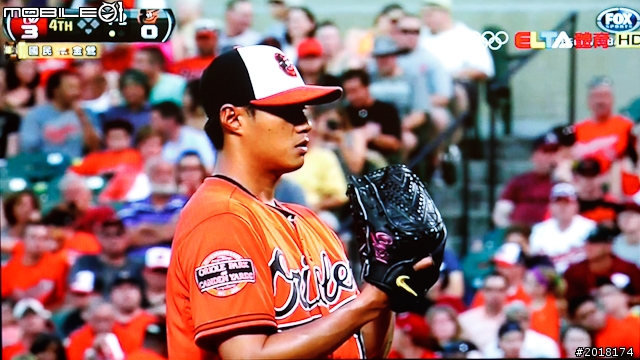

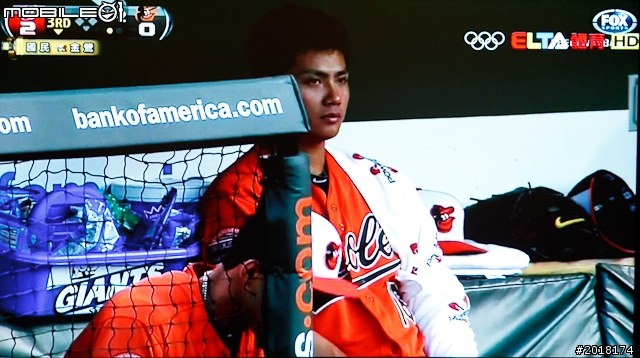

最後來看到得是 ELTA 體育 HD 電視台,我錄製的是先前國民對決金鶯的比賽,可惜沒有看到阿民對決殷仔的歷史畫面,不過還是要為許多在 MLB 打拼的台灣球員加油打氣,這邊也可以看到如果電視節目影片來源畫質為高畫質的話,錄製下來的影片也是有高畫質的水準。






【測試心得】
圓剛 HD EzRecorder Plus 易錄盒以機身設計來說,算是不太佔據擺放空間的產品,也可以堆疊在 MOD 機上盒一起使用,安裝上除了紅外線控制裝置的安裝要比較注意之外,基本的安裝與連接並沒有太大的困難之處,只要依照說明書使用手冊安裝即可順利完成,可惜目前的易錄盒還是透過色差端子來進行錄影的工作,如果能結合本家的 HDMI 截取影像技術,在錄影的畫質上一定可以大幅加強,但因為目前 HDMI 有 HDCP 保護機制,MOD 的 HDMI 輸出同樣受到此一機制的保護,若採用 HDMI 擷取則是非法的行為,公會制訂是無法擷取的情況,如使用者有擷取受 HDCP 保護的內容則會被告違法,所以以目前的狀況來說透過 HDMI 擷取還是無法成行的狀況,另外透過一般的儲存硬碟或是 USB 儲存裝置就可以錄製節目,且不需要透過電腦設備,對於使用便利性來說確實有加分的效果。

主選單的設定選單也沒有想像中來得複雜,透過簡單的設定之後,就可以進行紅外線控制裝置的設定與一般的預約錄影設定,在預約錄影設定中,系統也做了防呆警示設計,使用上也相當便利,不過我有測試能不能在同時間錄置兩個電視節目,結果是僅能在同個時間錄製一個電視節目,如果真的遇到熱門時段的熱門節目,也只能做個掙扎的選擇

自動開關機錄影算是這款易錄盒最有特色也是最便利的功能之一,由於 MOD 的電視節目都可以事先查詢節目表,因此即使使用者去上班或是外出旅行,在主要電源沒有關閉時,搭配正確的紅外線控制裝置安裝,不需要特別的設定就可以在預約錄影設定好之後,使用自動開關機錄影的功能,即使不用開電視也能由系統直接輸入頻道號碼並進行錄影,實在是相當方便的功能。

最後是錄影畫質與功能的表現,整體來說由於易錄盒支援 1080i 的錄影畫質,如果電視節目來源畫質為高畫質的話,錄影後的畫質當然也是相當不錯,且錄影時不會因為機器過熱的關係,而造成畫面有停頓的情況發生,在錄影時的穩定度也是相當不錯,而在錄影檔播放時,也能透過遙控器上的快照按鍵進行畫面截取的動作,使用起來也是相當方便,另外當使用者在觀賞 MOD 節目時如果看到喜歡的節目也可以透過遙控器或是 MOD 遙控器上方錄影按鍵即刻進行錄影,錄影完成後也能進行立即回播的功能,同時如果使用內接硬碟當作錄影儲存硬碟,使用者也能透過 USB 外接硬碟直接從選單傳輸錄影檔至 USB 儲存裝置中,使用便利性上也相當不錯。
