身為海賊迷的我,一直非常喜歡海賊王裡面的各種船艦
其中千陽號當然是最受大家喜歡,也是一艘非常可愛的船艦!!
除了有獅吼砲及風來爆發等絕技之外,還有不少隱藏於船身中的機關!
每每出招都讓人眼睛為之一亮~
外加它可愛的獅頭造型,一推出就讓大家深愛不已

這次使用的套件為BANDAI出品的千陽號組裝套件
有鑑於大家應該都對這套件看到不想再看,所以這次就給大家帶來一點不一樣的千陽號吧!!
廢話不多說~
有興趣的朋友們就看下去囉~
PS:製作過程中照片繁多= = 請注意唷~~

------------------------------------------------------------------------------------------
--------------------------------------我是分隔線------------------------------------------

序章

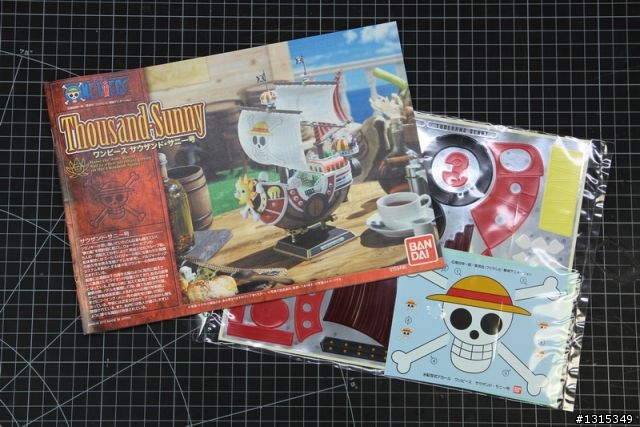

主角登場,這次使用的套件,相信大家應該都不會太陌生才是




說明書及各項膠貼、水貼等...內容物就不再拍囉!

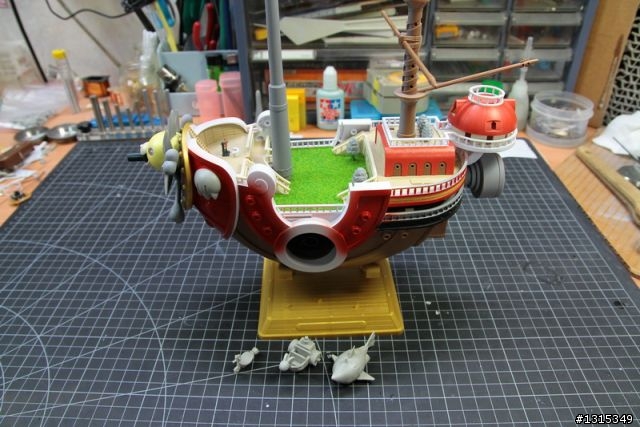

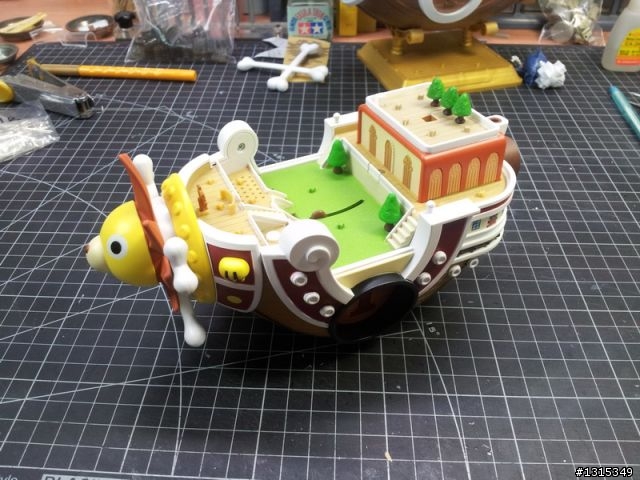

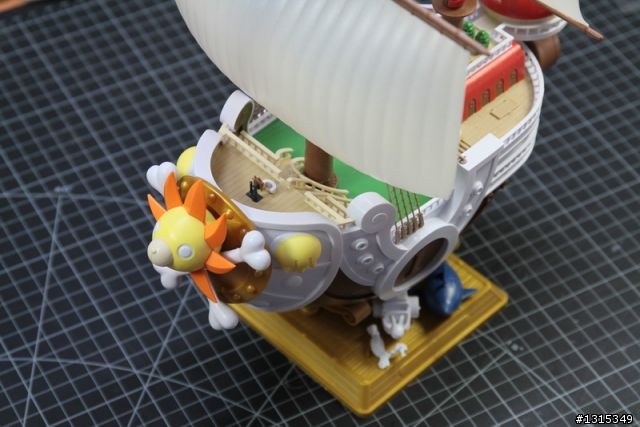

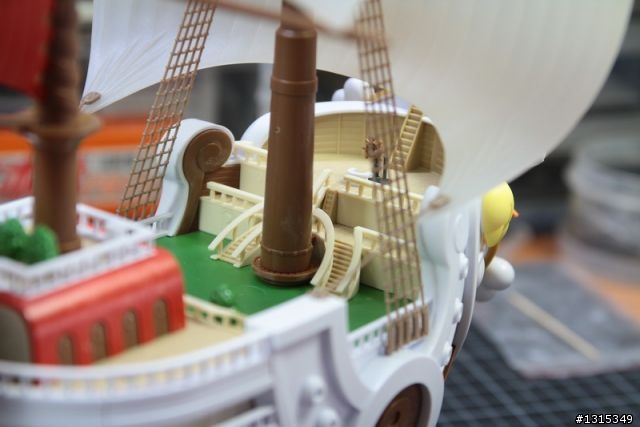

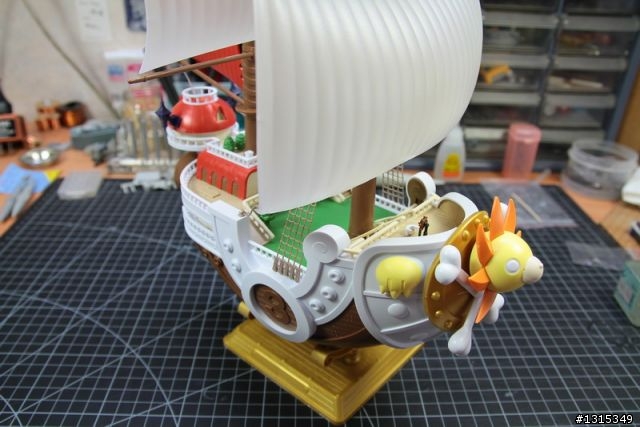

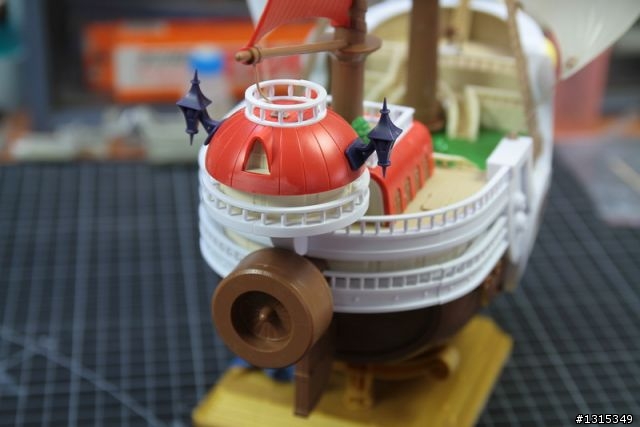

首先進行本體的假組作業
BANDAI的這組套件基本上還算蠻好組合的,除了有些方便他脫模所省略掉的細節及偷膠之外
沒有太多的困難,但是看這素到不行的樣子,又沒分件的成型
讓這組千陽號沒太多人敢入手,還因此蒙上了遮蓋膠帶殺手的稱號.........
確認完所有的色塊、零件以及之後會干擾的部份之後
準備開始改裝吧!!


















------------------------------------------------------------------------------------------
--------------------------------------我是分隔線------------------------------------------

第一章 改裝

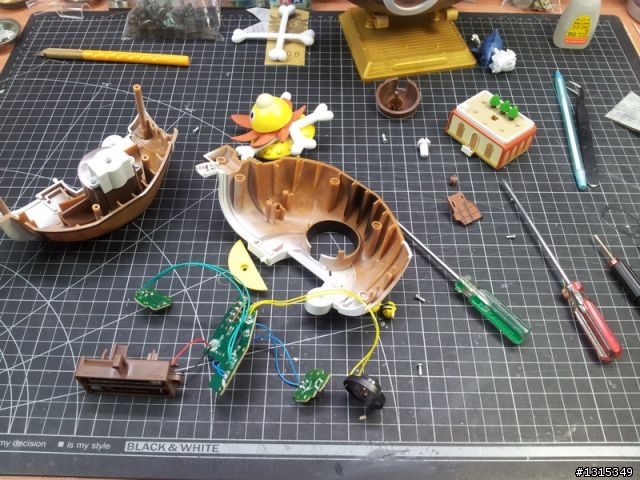

這是這次的苦主,至於它是做什麼用的,就留待後面做介紹囉!




直接分屍......是分解才對XD
取出需要的部分

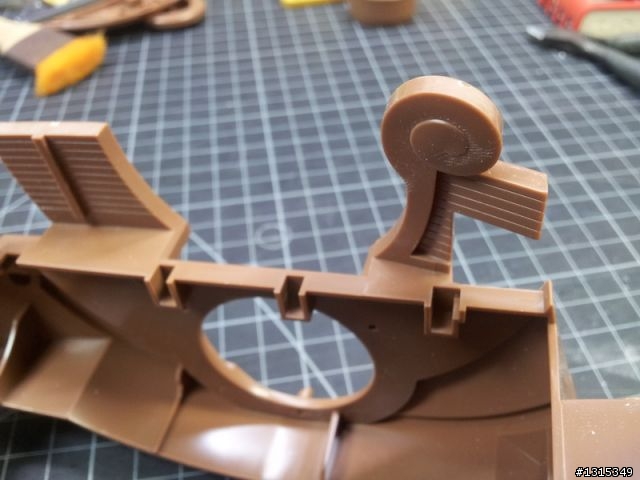

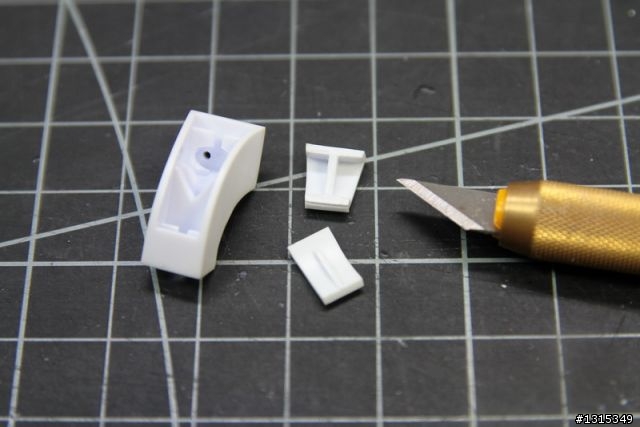

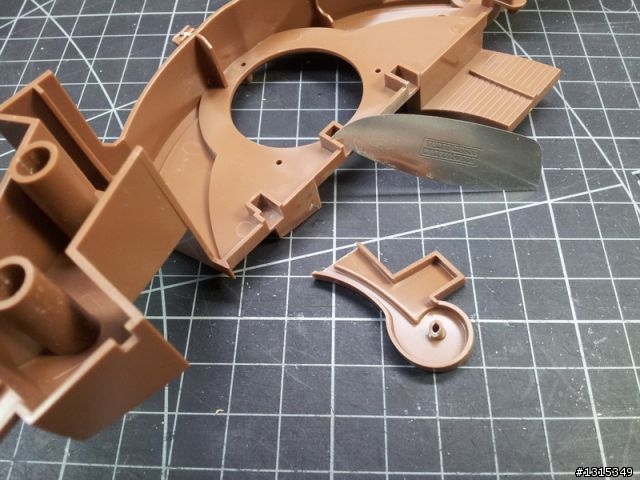

回到套件本身,這處及後面梯形的部分先用蝕刻鋸片鋸下,方便之後的塗裝上色

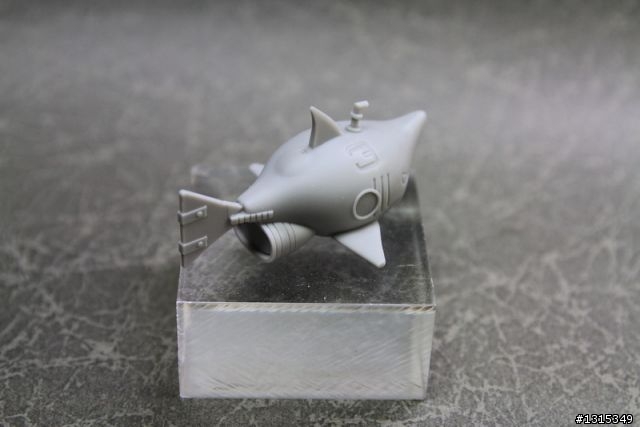

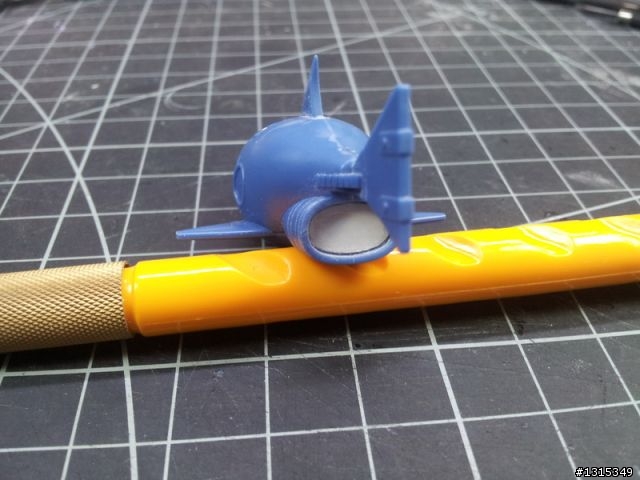

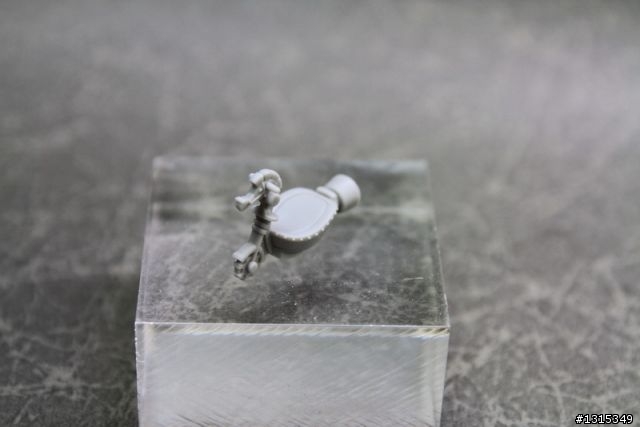

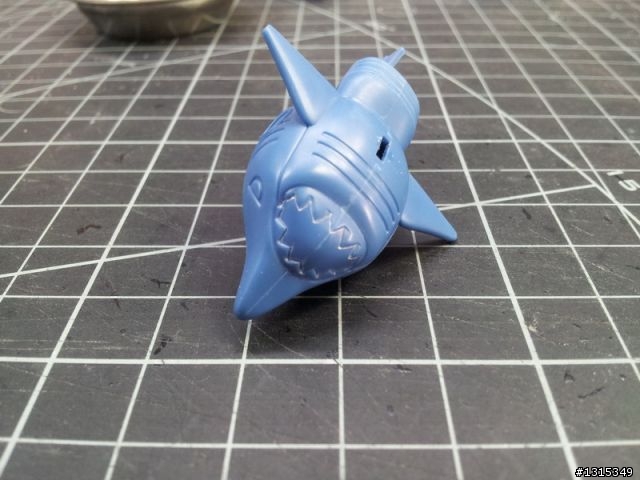

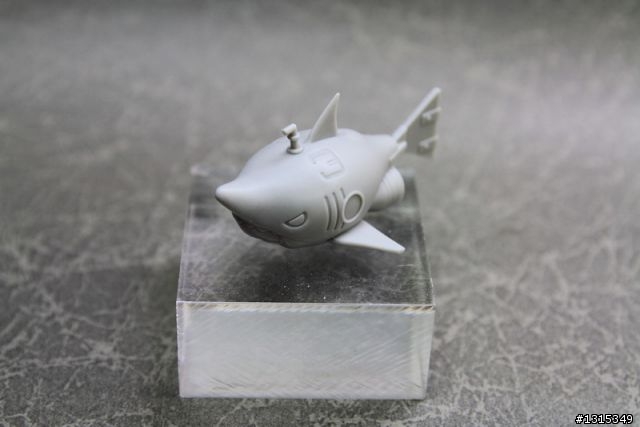

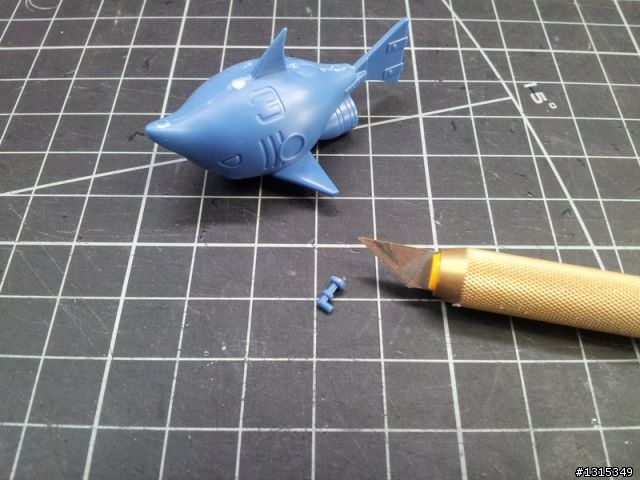

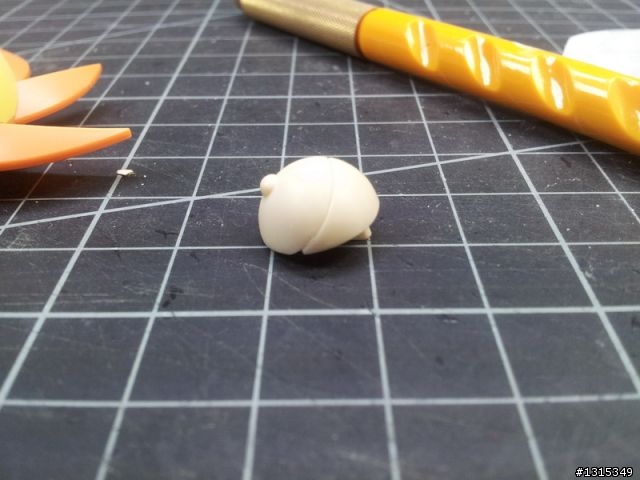

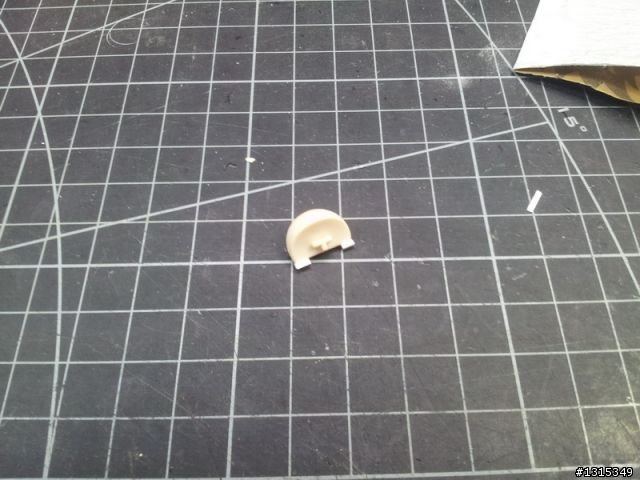

小鯊魚3號做完無縫後,也做了一些簡單的分件,並用膠板填補後面的噴射口








繼續把所有要無縫及分件的地方都完成
簡直多到爆!!要十分有耐心才行冏rz

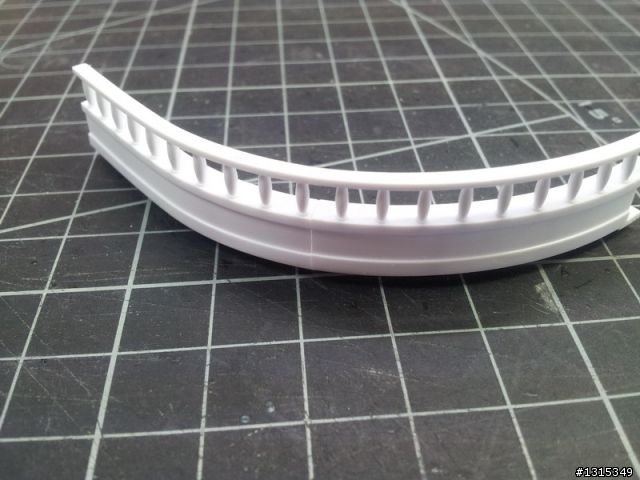

這邊無縫後要另外來做處理,從這邊就可以清楚看出BANDAI開模偷懶的地方....還是應該說他是體恤玩家呢?

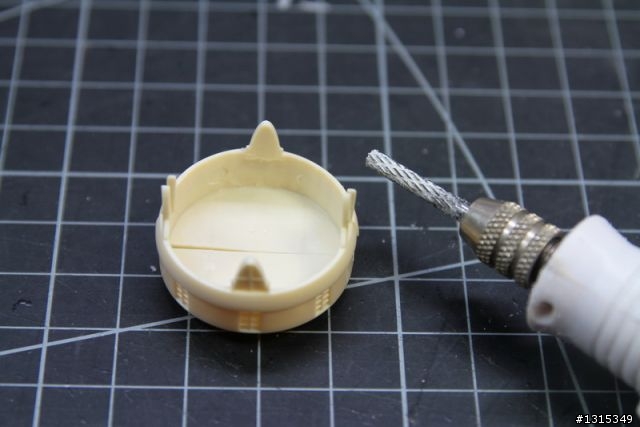

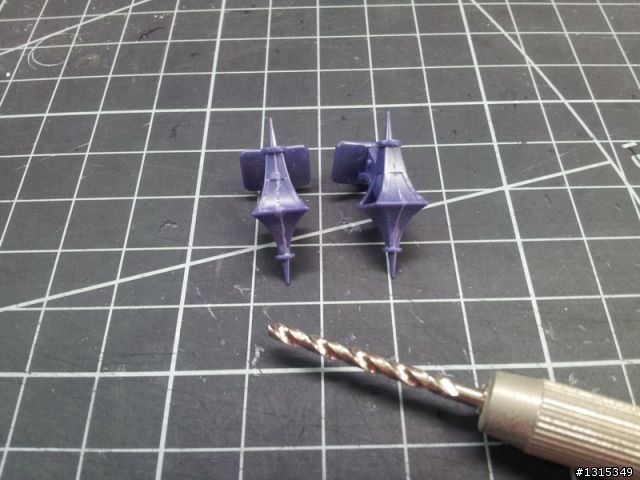

拿出手鑽來奮鬥吧!!

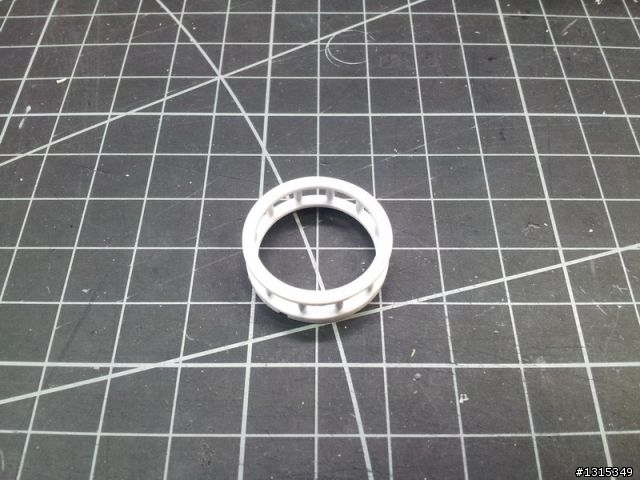

將中間的部分小心的切除後,並留下左右兩側的支柱,過程必須十分小心
稍有不慎不是斷件就是傷手~




上面也用鑽頭做擴孔,並用小型鑽頭預留孔位?到底要幹嗎??



偷膠的部分直接上AB土填補,不過現在AB土貴鬆鬆的,能省則省
裡面的部分可以直接上一些不要的碎膠板先填補些空間
待硬化後直接打磨成型即可










這部分是獅嘴的地方,可以看出BANDAI為了避免尖銳零件割傷所做的鈍角處理
不過這對我來說實在是太雞肋了,直接用膠板做填補
不然我們的獅頭可能就要裂唇了.....

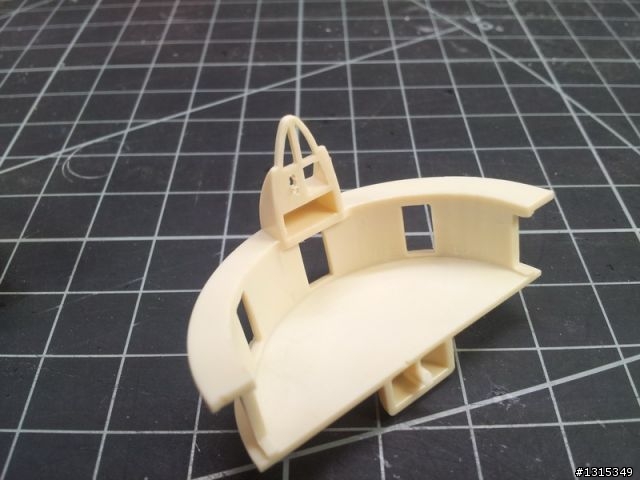

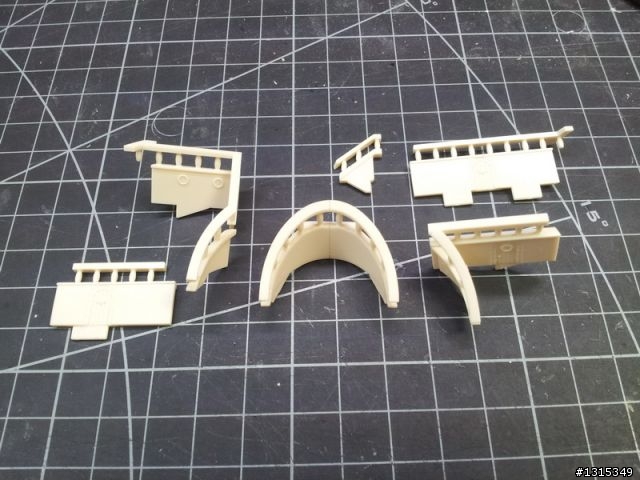

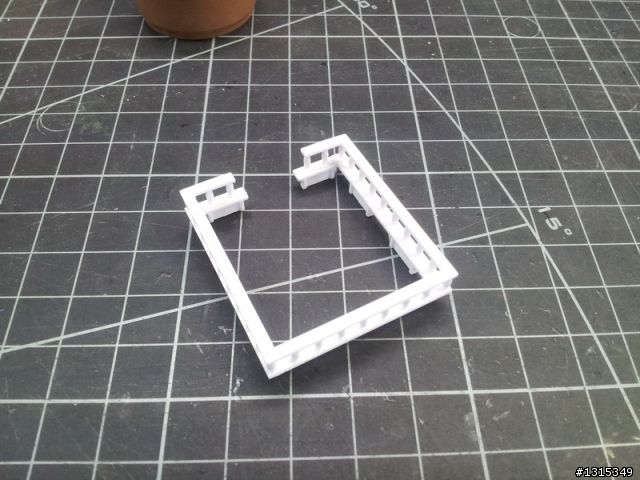

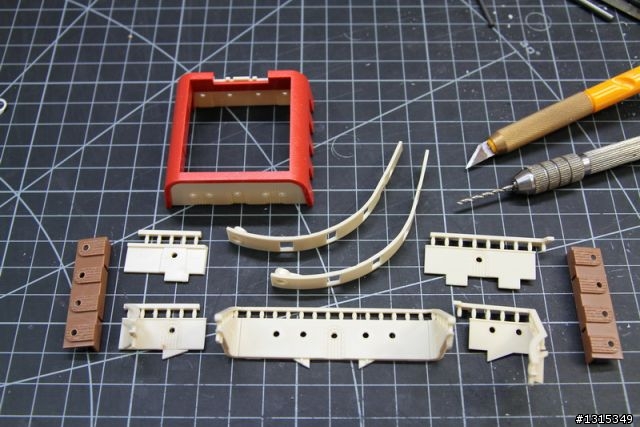

後方的圖書室也要進行一些改裝工程,將多餘的部分做簍空處理

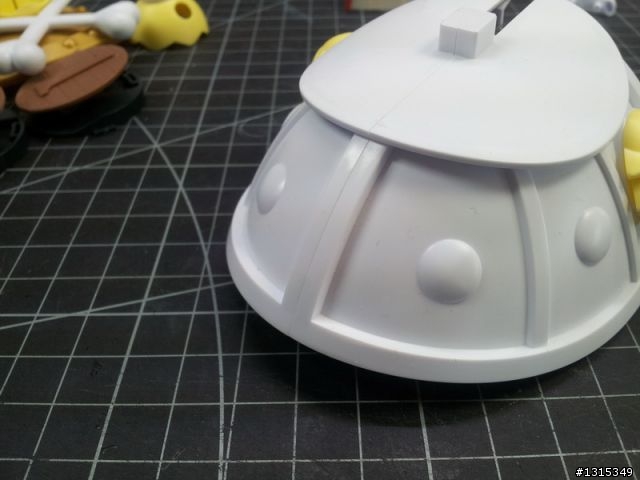

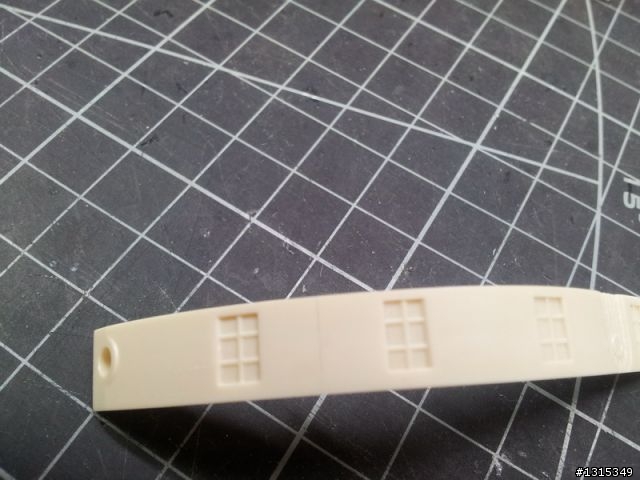

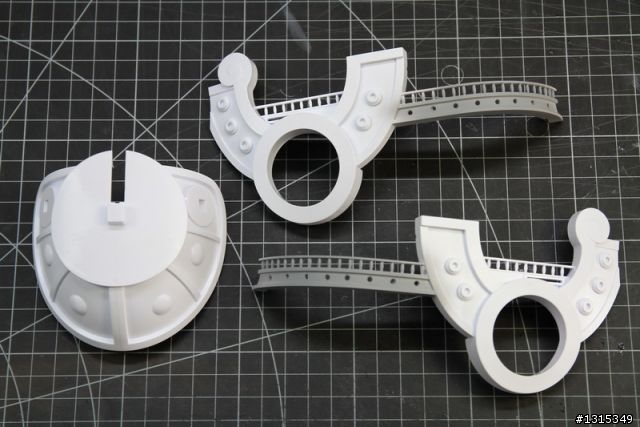

窗戶的部分也小心的進行簍空,之後又是無縫......怎麼那麼多無縫阿XD

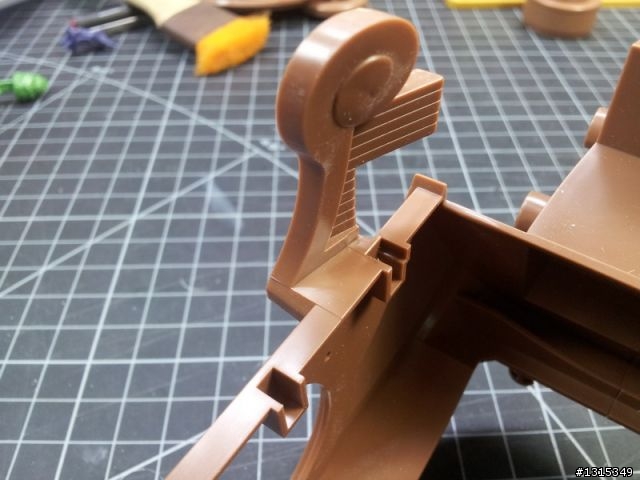

後方的樓梯間也挖出一些空間做準備?!........你到底想幹甚麼??

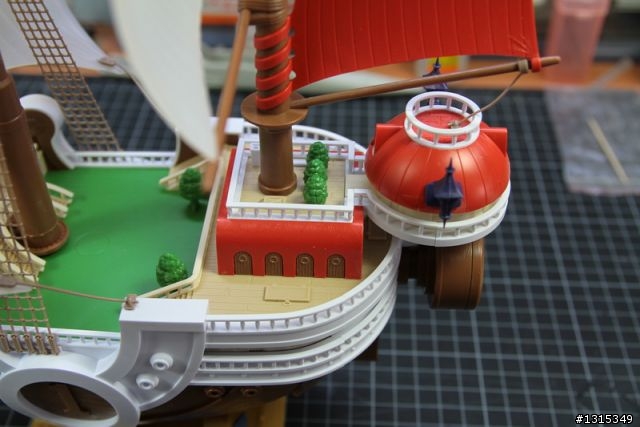

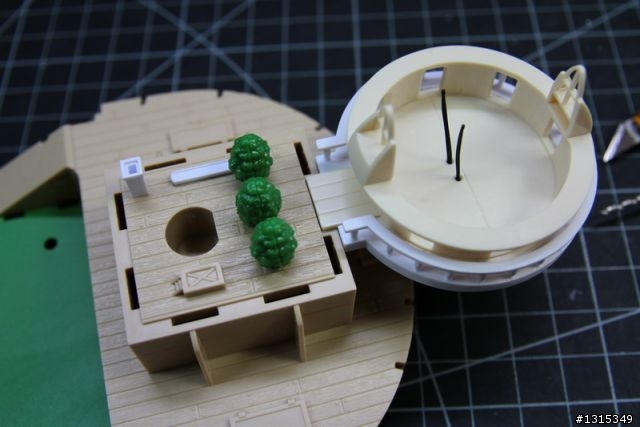

圖書室兼大浴場做一下簡單的假組

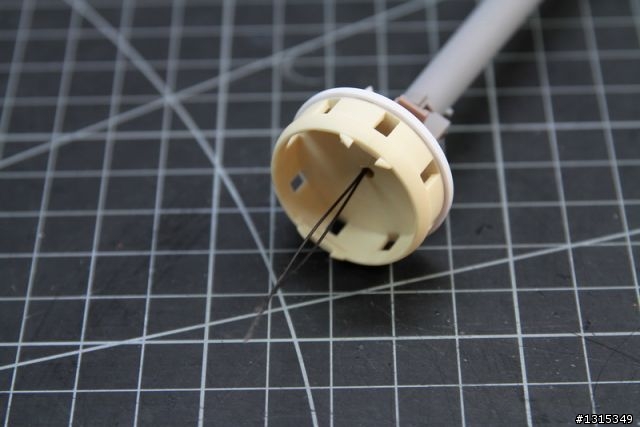

假組後再分解開來做一些處理,裡面的黑線其實是拿來綁東西用的!!......最好是=.=

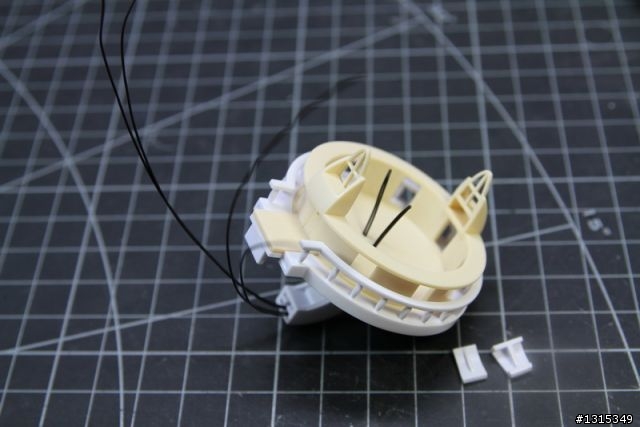

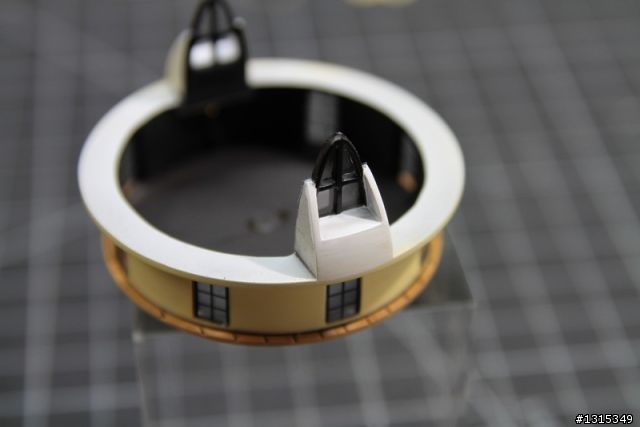

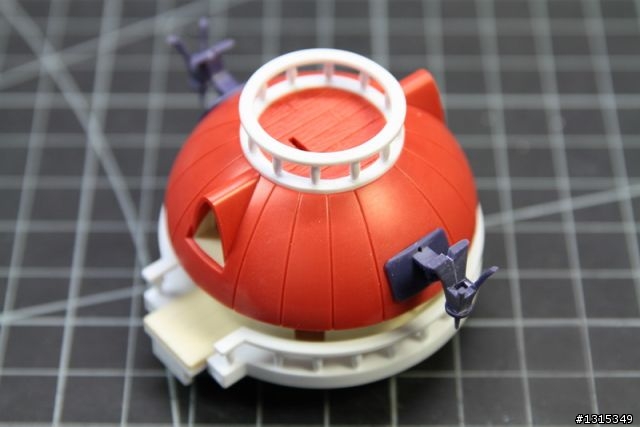

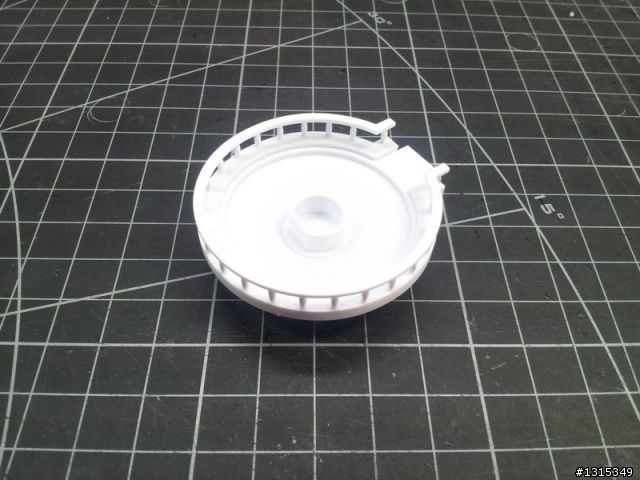

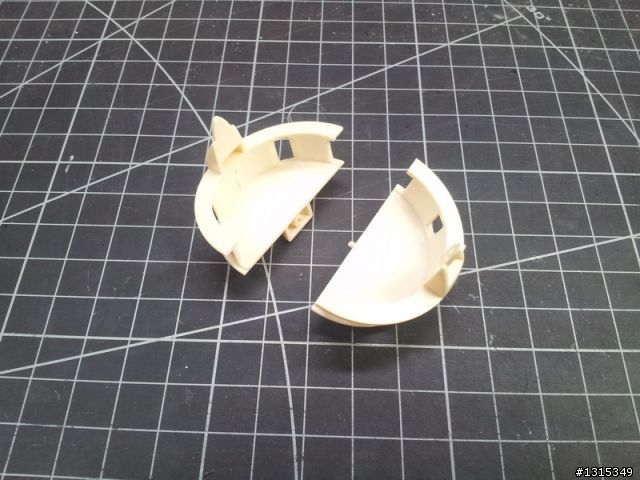

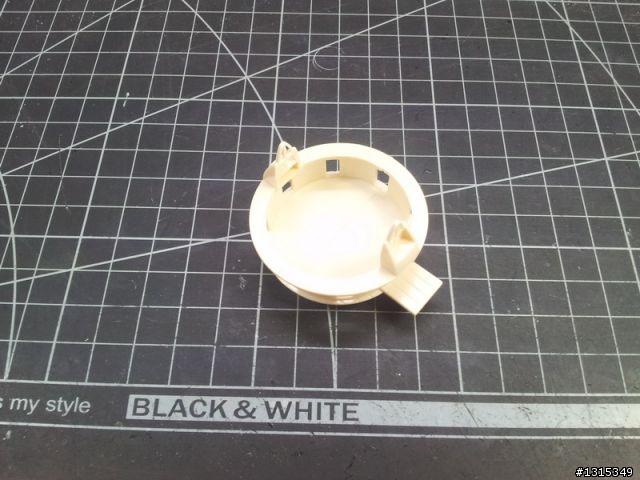

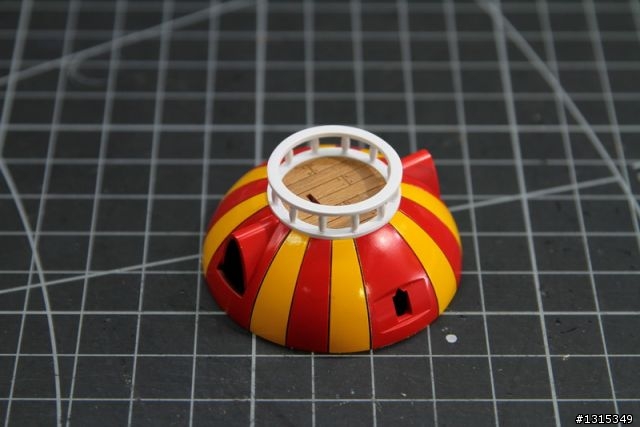

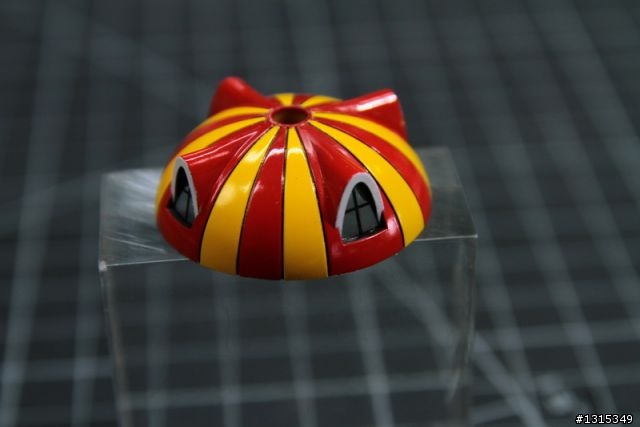

瞭望室的部分也如法炮製!切除部需要的部分








固定用的黑線又出現了~




將剩餘的各個窗戶挖孔及簍空

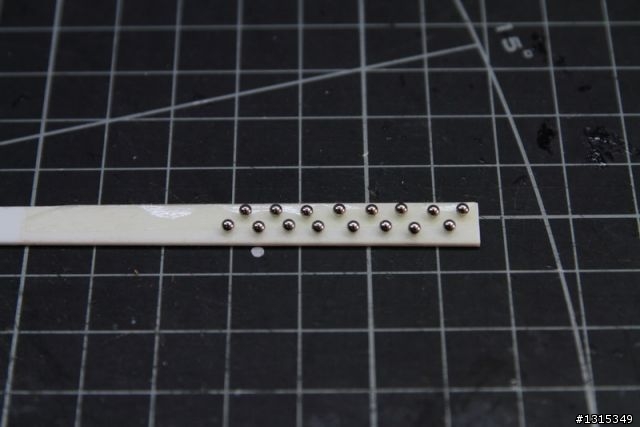

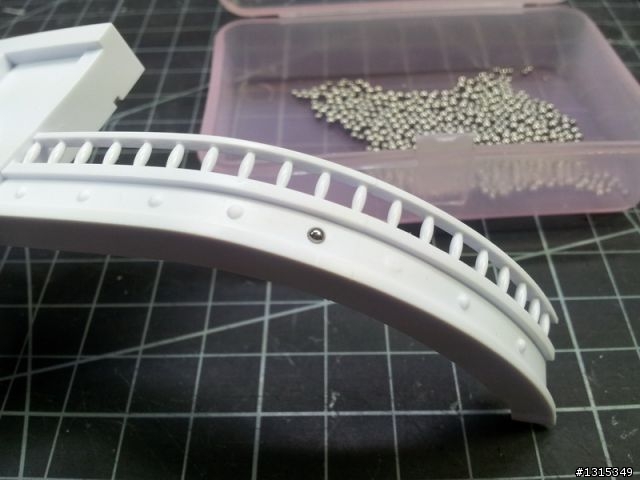

這個部分直接用鋼珠替代比較省時也更精緻,再三確認位置後就直接挖洞
鋼珠的部分則是另外上色








------------------------------------------------------------------------------------------
--------------------------------------我是分隔線------------------------------------------

第二章 LED篇

好啦~不賣關子哩
這次的改裝重點之一登場,就是安裝LED燈
基本上所有的窗戶及可能發光的地方都要安裝,所以上面的部分作業都是為了LED的安裝
LED的準備工程十分龐大~除了LED數量及位置配置之外,還要考量線路及之後維修的便利性
總之請繼續看下去吧!!

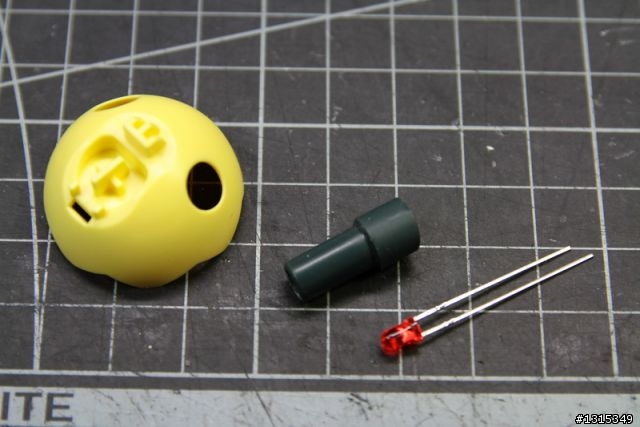

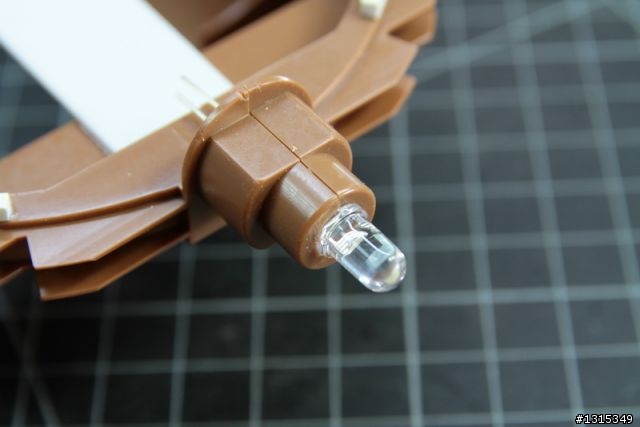

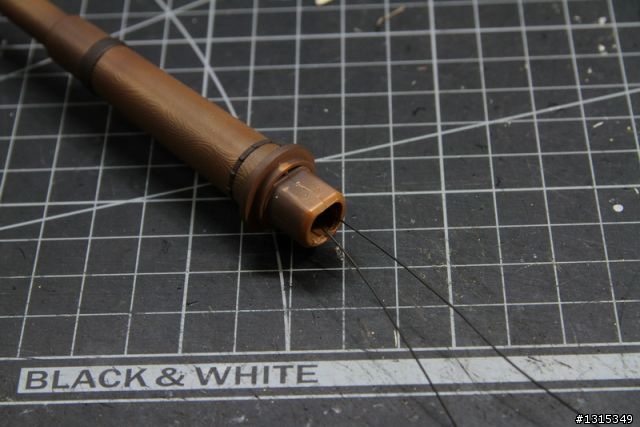

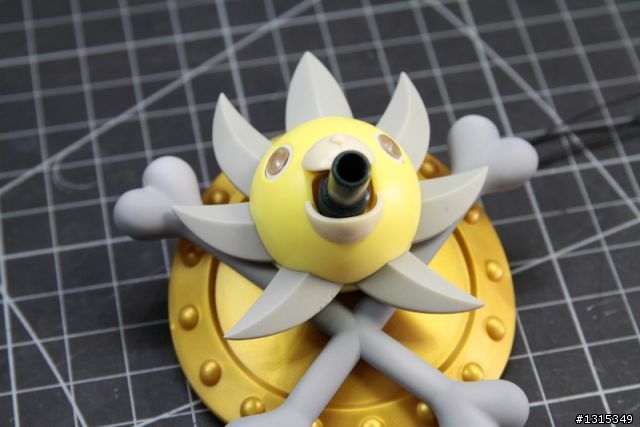

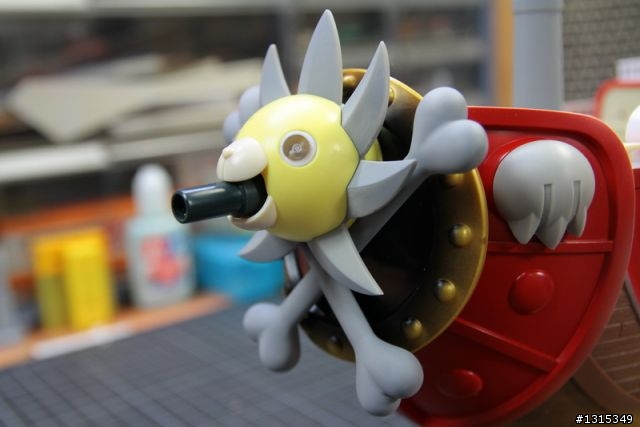

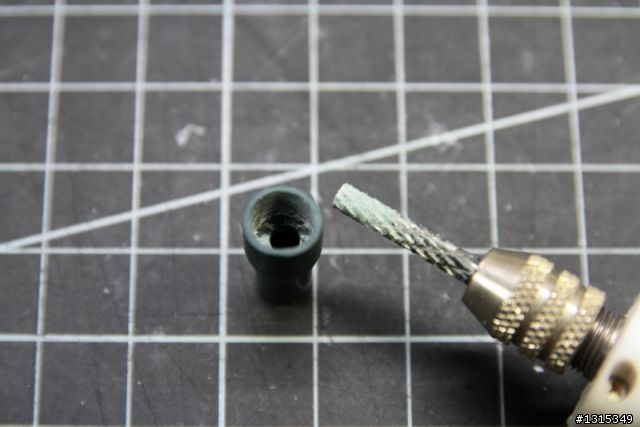

獅吼砲的部分,將砲身中間挖穿,置入LED






接上電源測試看看,效果還不賴

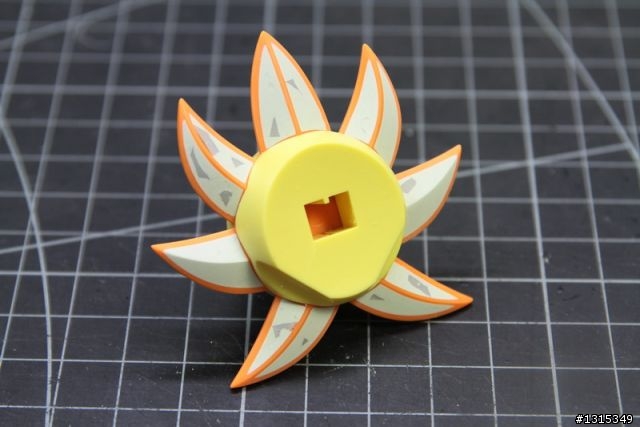

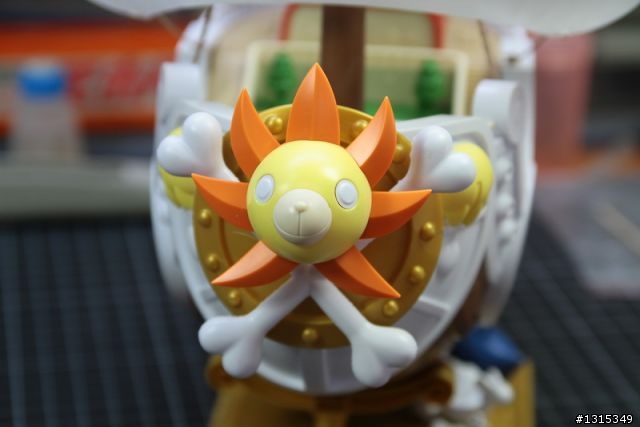

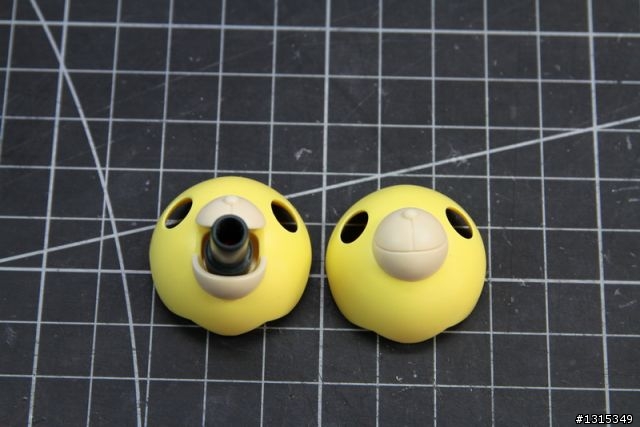

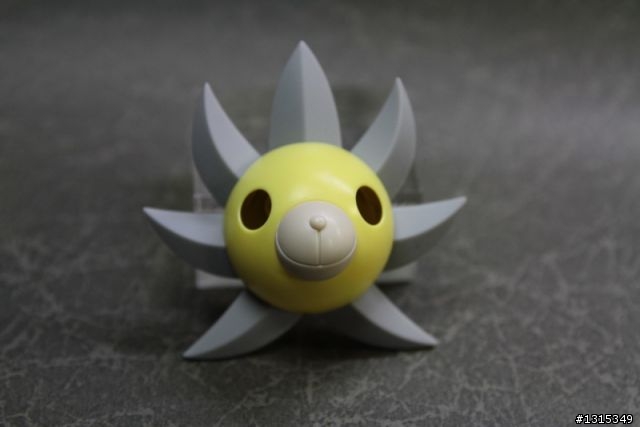

兩組獅頭各自組裝完成,鬃毛的部分是填補後再經過翻模作業的成品
這樣之後有機會再做的話就不用再填補了,也可以不用擔心安裝LED失誤零件損壞了,感動!!

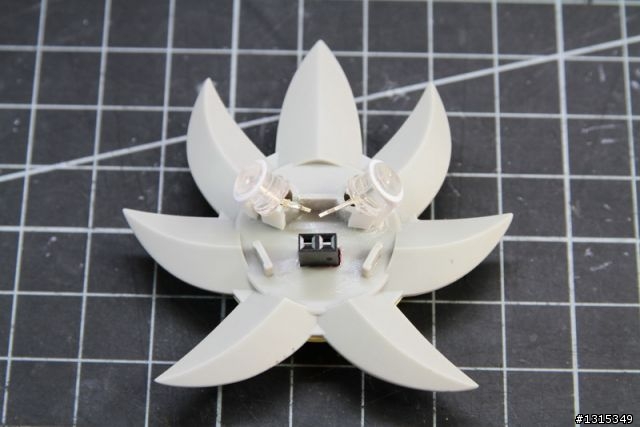

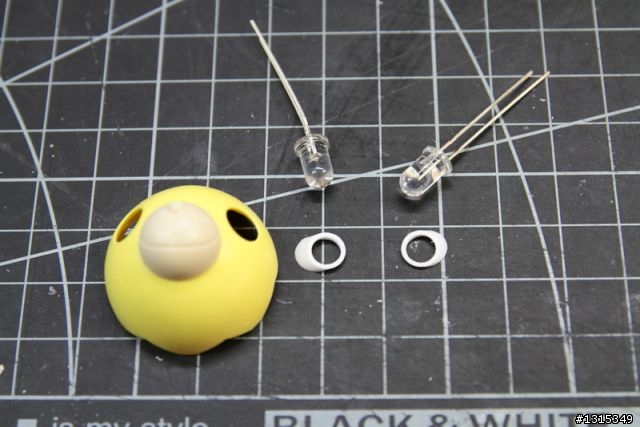

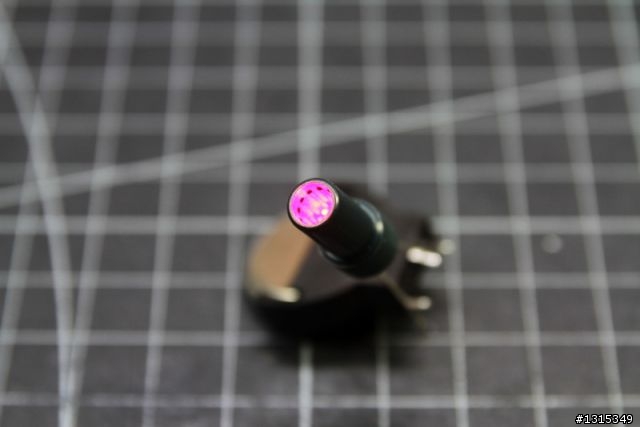

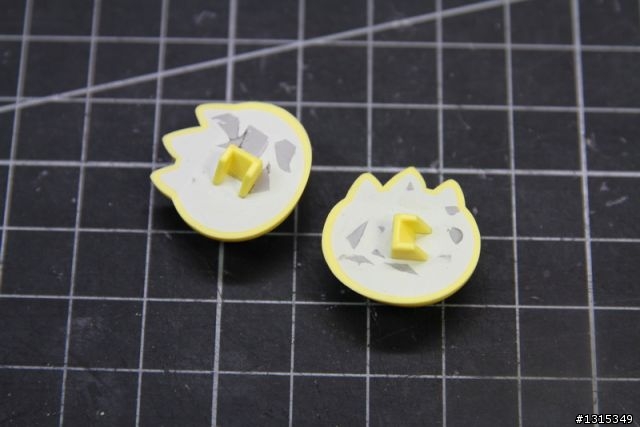

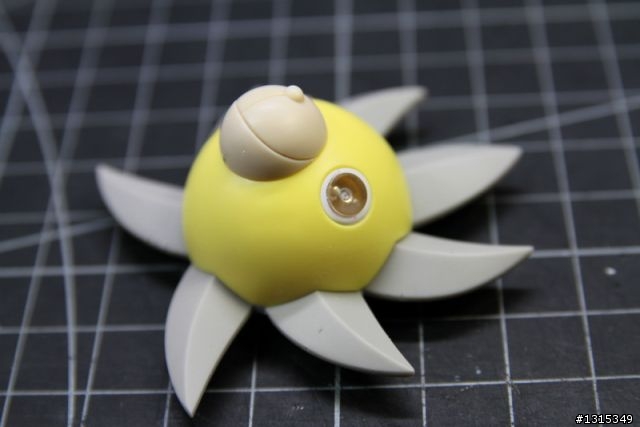

眼睛部分的LED作業,這對眼睛的作業,需要不停的假組才行
稍有歪斜等會獅頭替換的時候就會卡住,卡住就會掉漆,不可不慎呀!!
另外LED的部分需將聚光的圓頭打磨成平頭,不然千陽號的眼睛到時候就會變成凸眼!!哈哈

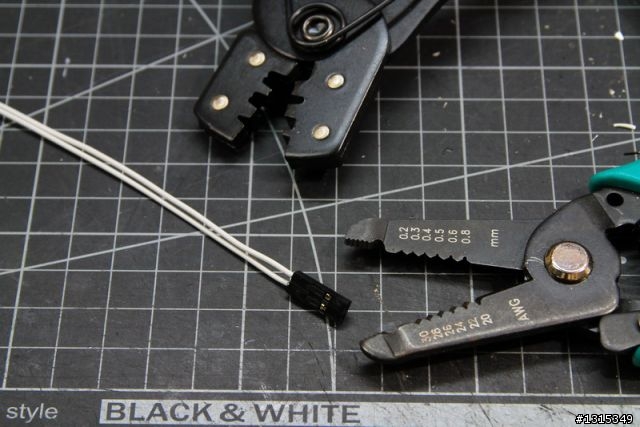

下面的地方再另外安裝一個2 PIN的接頭,方便之後替換獅吼砲用的獅頭時可以讓LED的兩腳插入
做出替換的效果~!

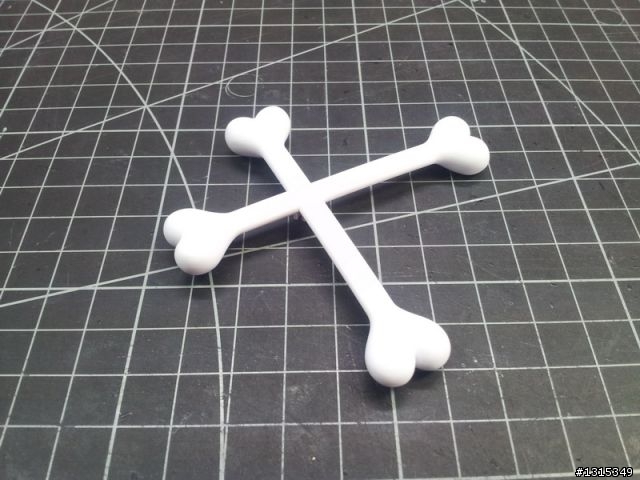

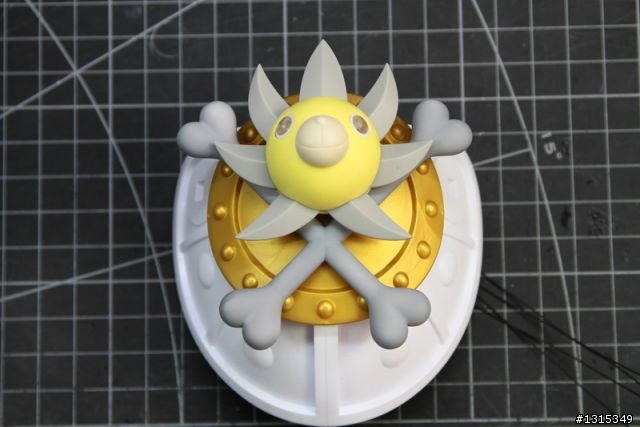

完成船頭的部分,骨頭的地方也是要無縫!做到這邊耐心指數急速喪失中......

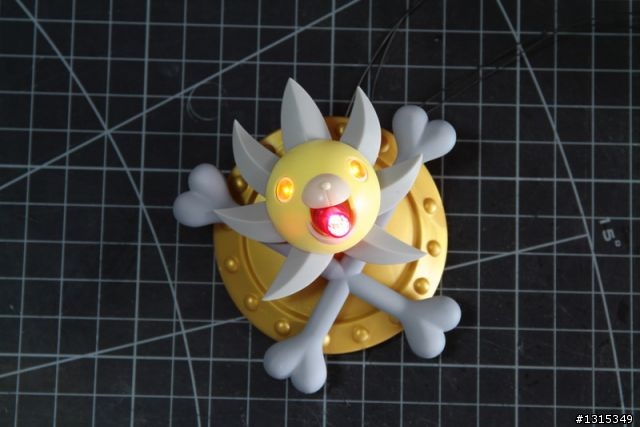

測試獅頭及獅吼砲的發光效果,非常完美!!

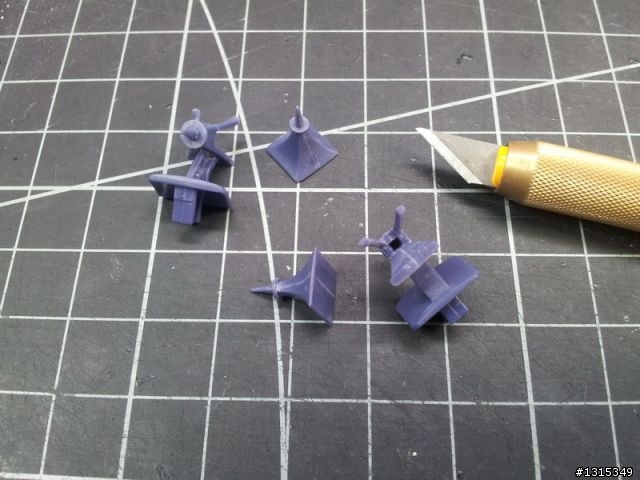

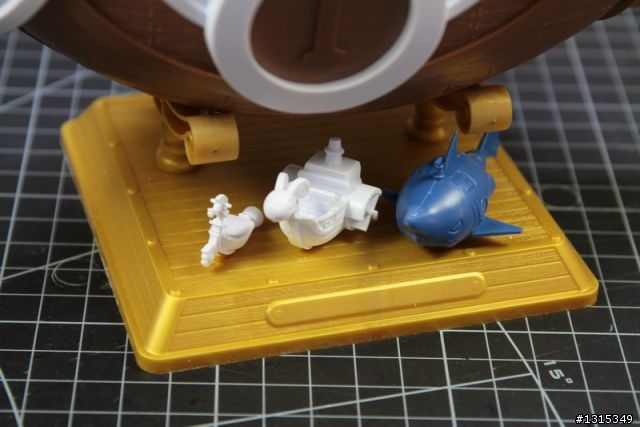

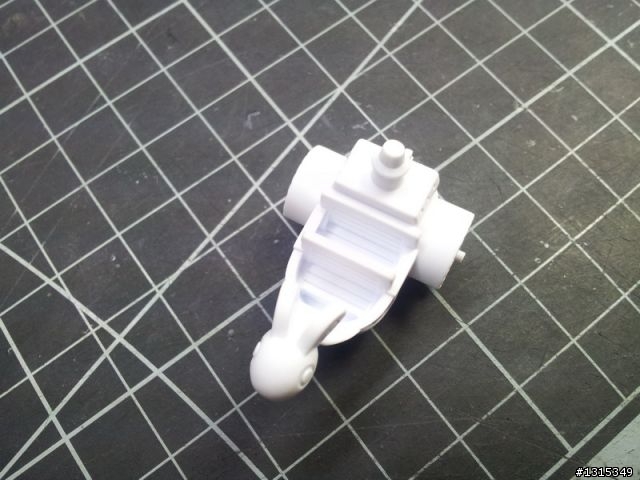

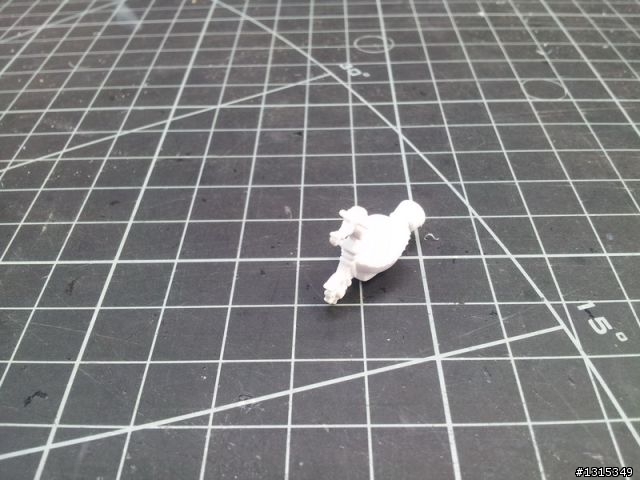

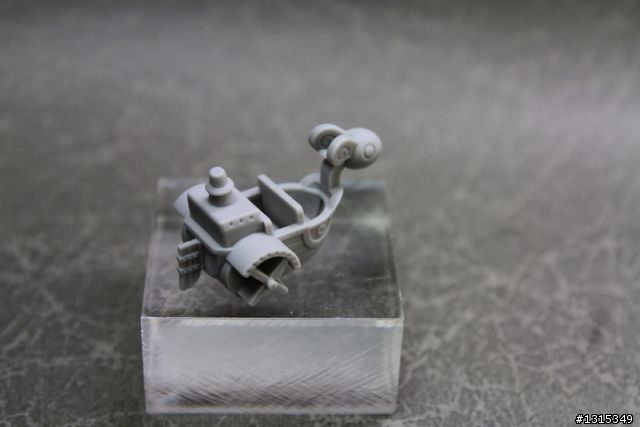

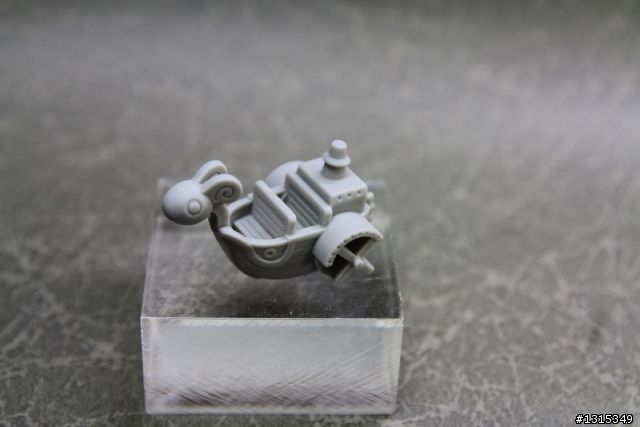

三隻小船及船錨(獅爪)做完無縫及填補後也都順便給它翻模起來放!之後必定可以省去不少無縫的時間
還可以拿來當小玩具玩玩!

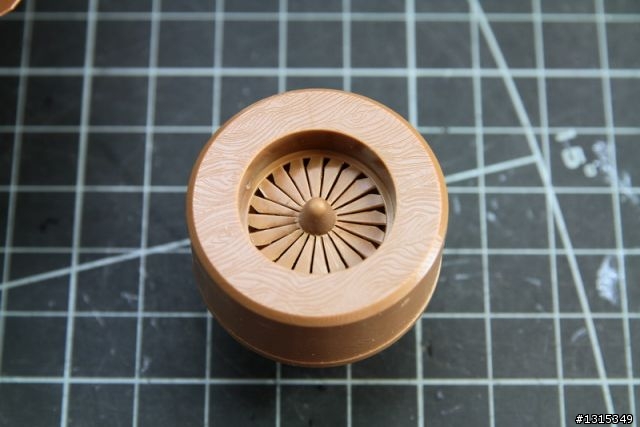

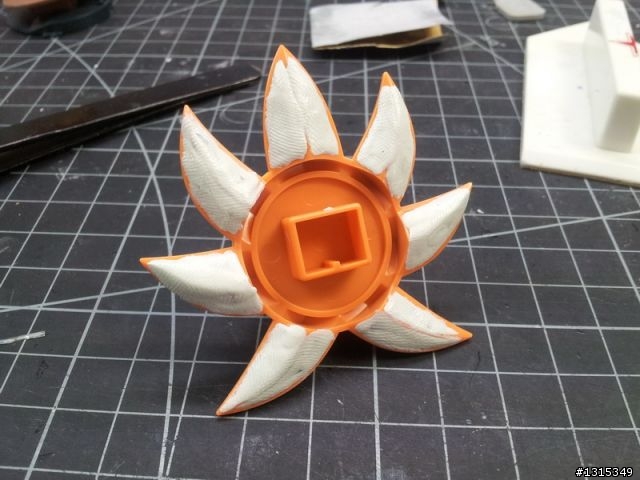

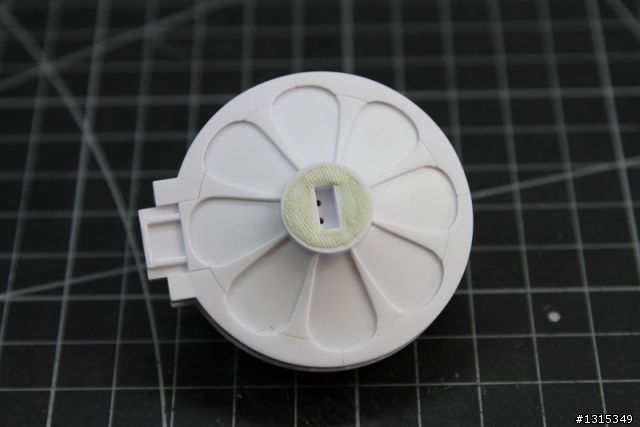

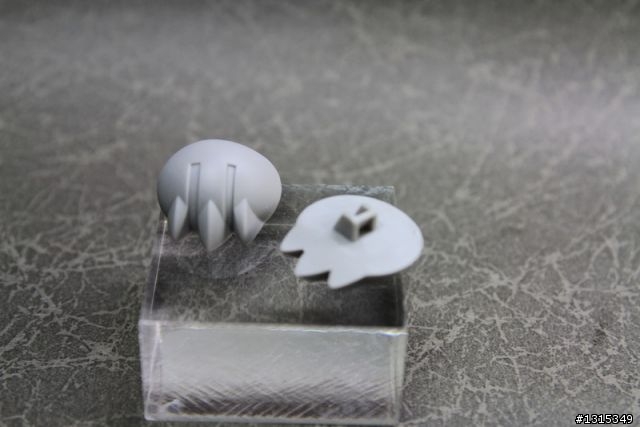

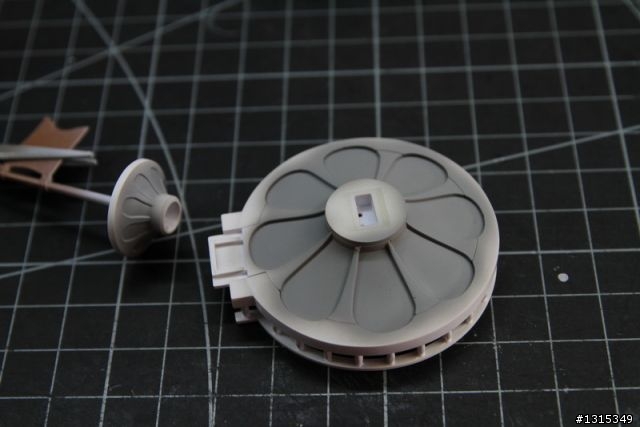

尾段的噴射器葉片部分也要做小心的做簍空作業
強烈建議有心想這樣搞的朋友這邊要多費點心

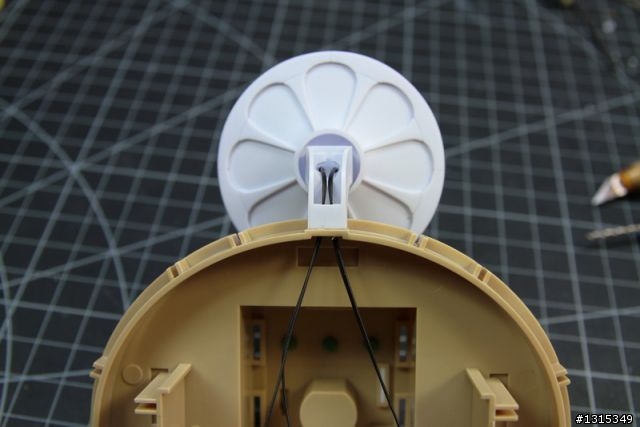

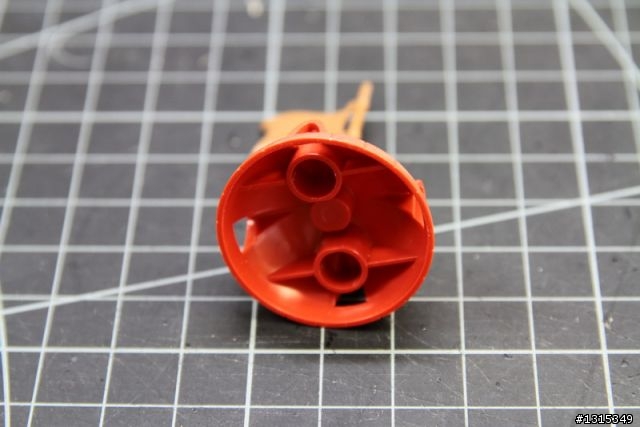

噴射器裡面的LED,裡面也是以2 PIN的接頭做處理,方便日後的替換

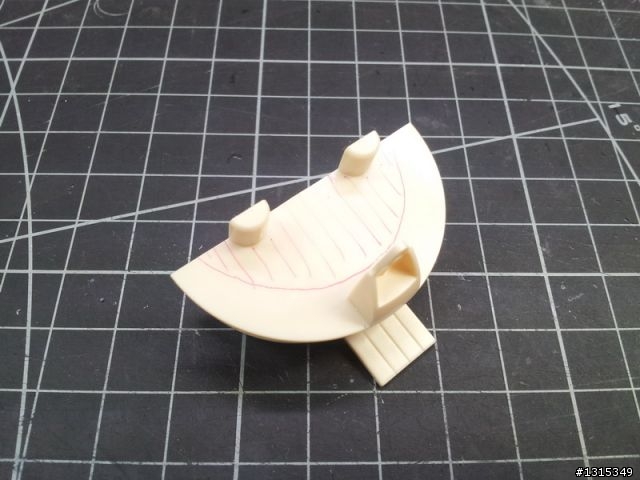

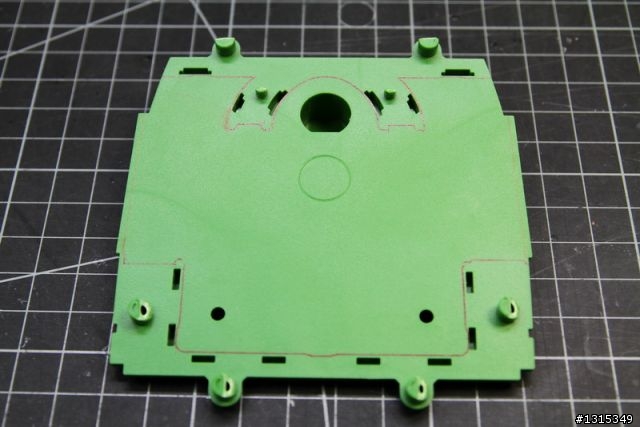

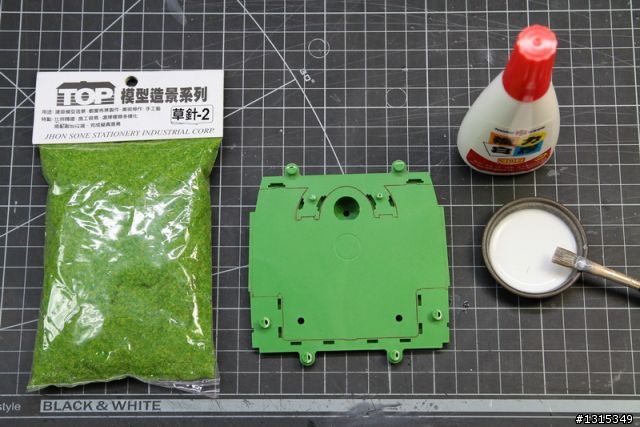

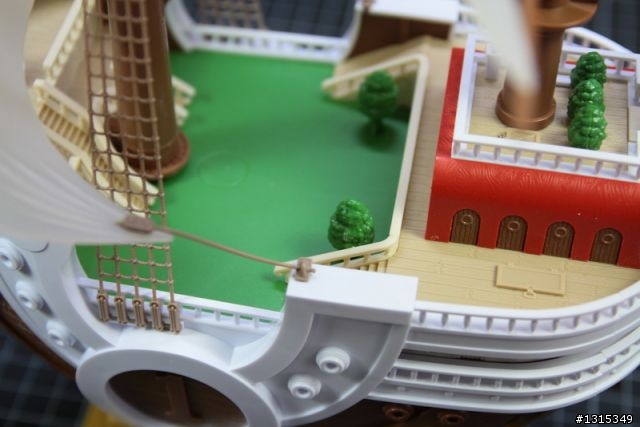

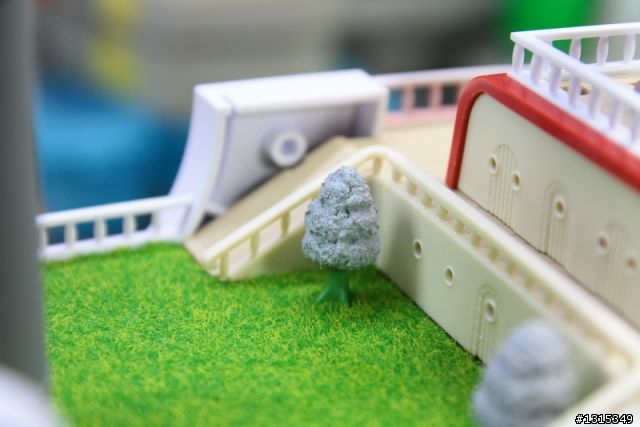

接下來是甲板的的植草,我的做法是先畫出大略的位置,接著以稀釋過後的白膠來做黏著劑
搭配草針灑上去待乾,超出範圍的話就直接以筆刀剃除即可!

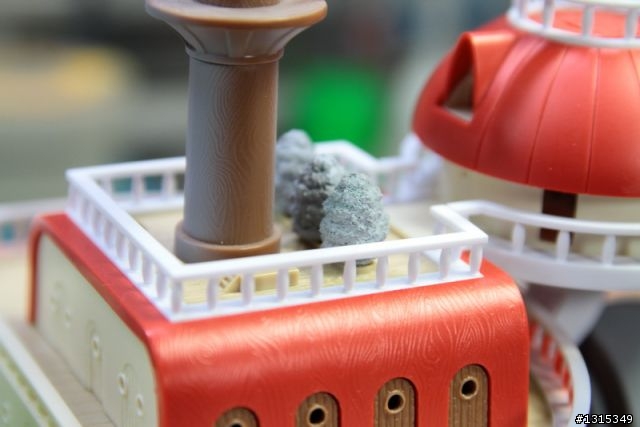

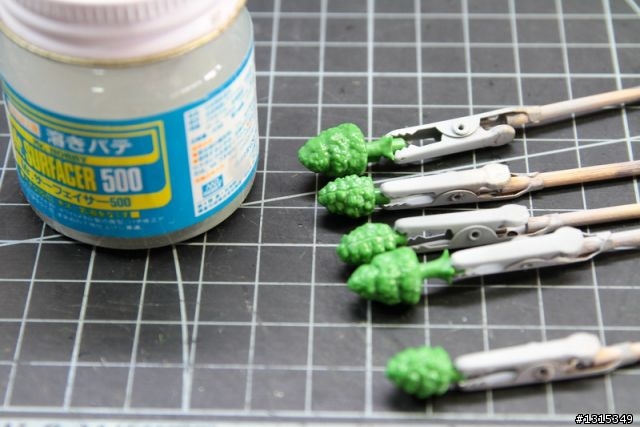

橘子樹的效果則是用500號的補土搭配牙刷拍打而成








開始將各個無縫的地方噴上補土檢查,順便再做一次假組檢查

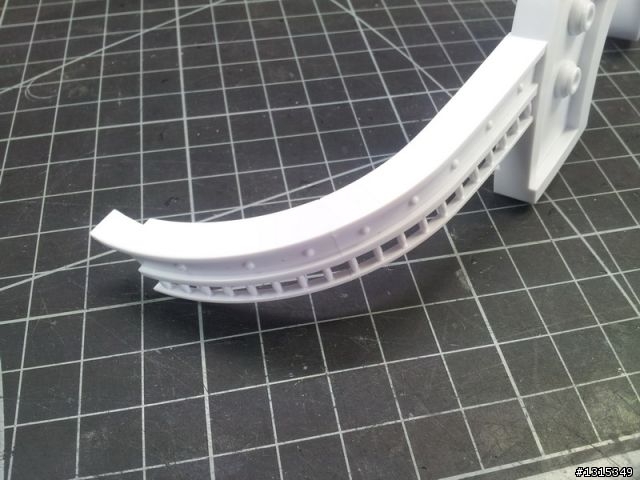

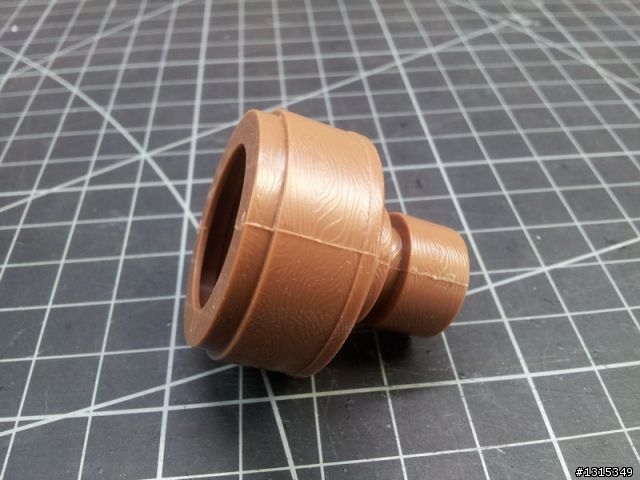

另外這邊值得一提的桅桿無縫的地方,這是讓許多人頭痛不已的地方
我的做法是直接以膠水做無縫,但是很多人一定認為這樣打磨後許多木紋細節都會被磨掉
其實恰恰相反,只要膠水的量控制得宜,再加上BANDAI的這部分模具非常密合
膠水上去後一壓,就會壓出一道細細的膠水痕,之後乾燥後再輕輕刮除即可,木紋還是都在唷!!








------------------------------------------------------------------------------------------
--------------------------------------我是分隔線------------------------------------------

第三章 塗裝篇

這次的塗裝重點在於木紋甲板及船殼上
主要想呈現出多層木甲板上的色差效果!
其他的部分則是按照說明書指示來做上色

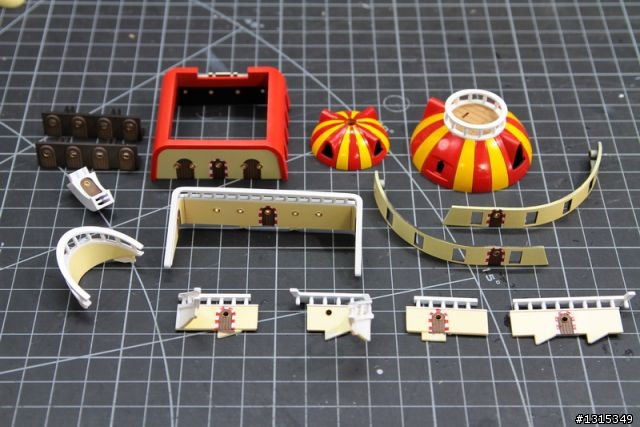

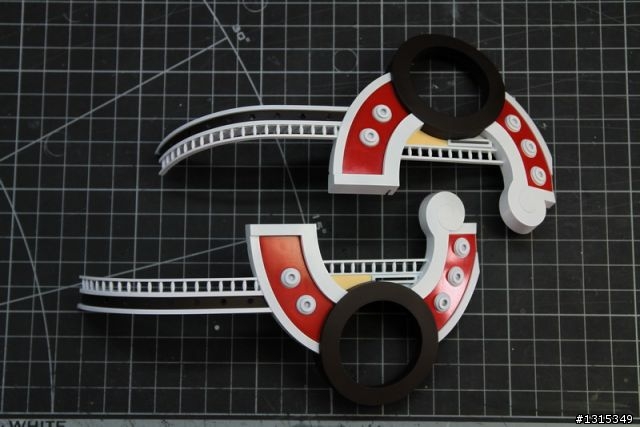

檢查過後開始上色囉,首先是船殼兩側的飾板
看起來沒什麼,其實已經遮了至少三層才完成的,後面還有砲孔要遮蓋.....
果然不負"遮蓋膠帶殺手"的封號= =




這個地方我採用田宮及俊仕兩種油漆的特性來做處理,我不要一直遮蓋呀~"~.....我可憐的膠帶

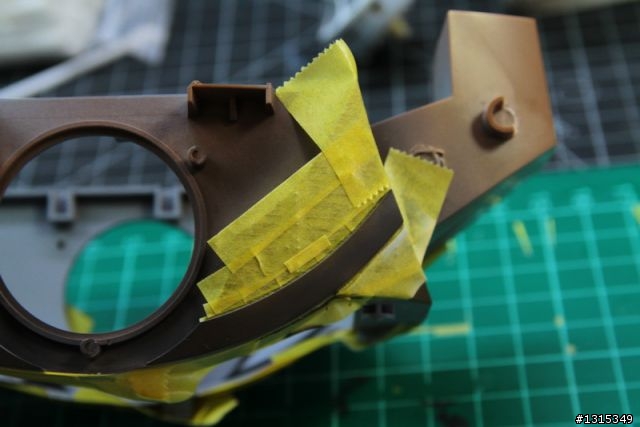

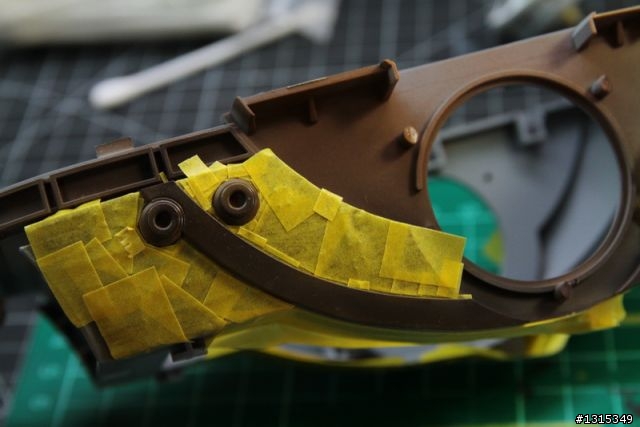

船頭的部份沒有其他的辦法,就是遮蓋
真是$#%#@.....




再來是船殼的地方
主色先上,之後加入少許白色後薄噴
之後選擇另一個較淺的木頭色沿著木頭中間的高光處局部噴上

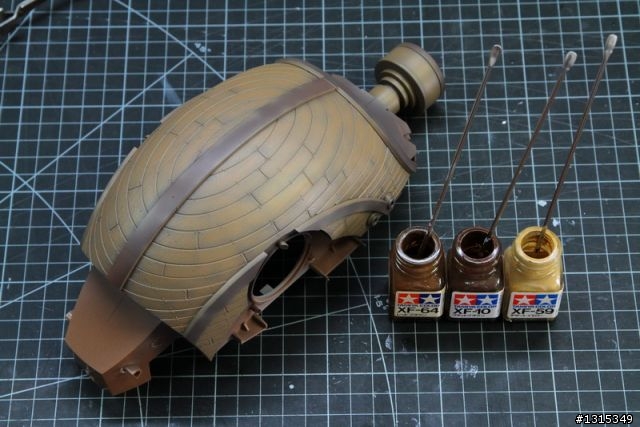

最後選用3種田宮木頭色漆料做木頭的局部WASH
按照每個色塊做出色差變化
必要的話可以再用噴槍做出局部噴細微變化
過程我沒有拍得很詳細,但是我記得光WASH跟噴漆就至少有七層在上面....真是夠了=.=

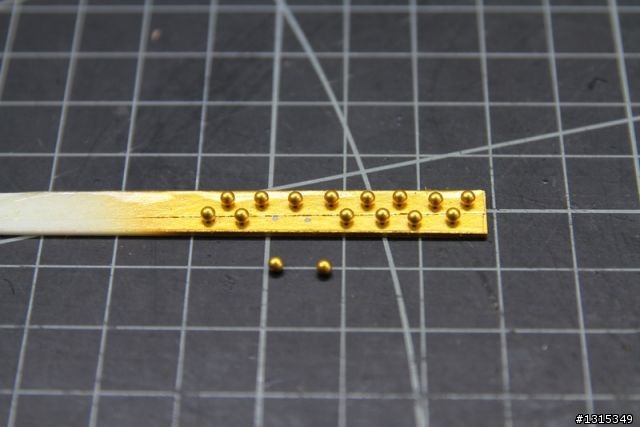

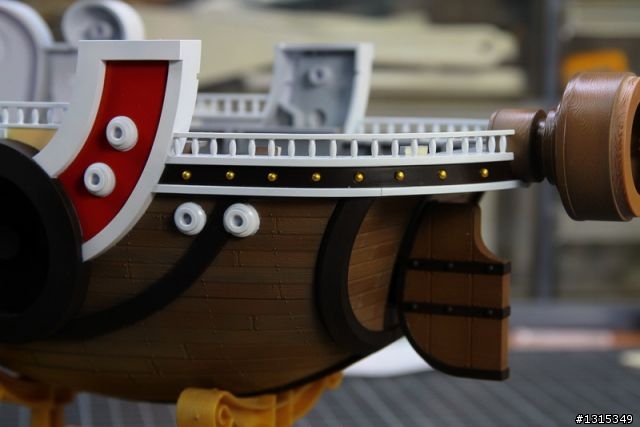

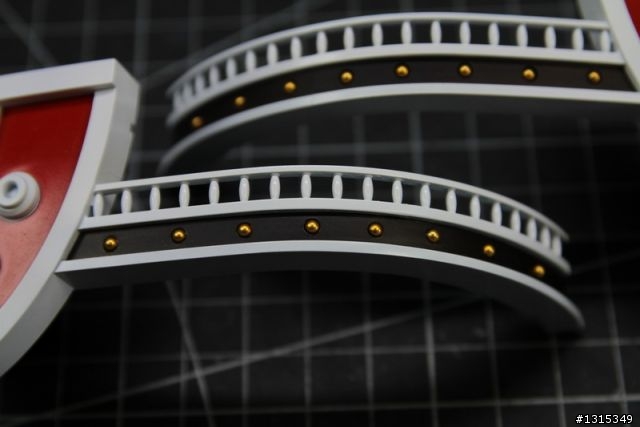

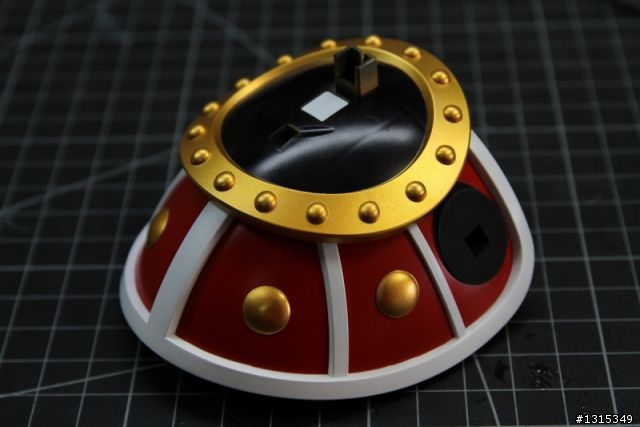

將金色的珠子置入預先挖好的洞中,再以瞬間膠做固定
質感大大提升呀!!




接下來除了遮蓋還是遮蓋.........

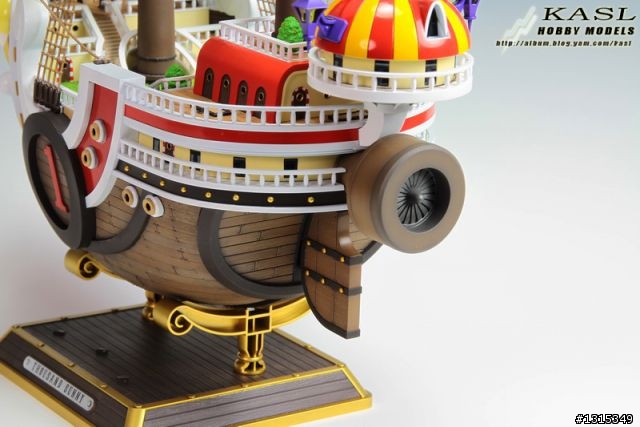

船殼的部分上色完成!......還有一半沒上色啊~"~

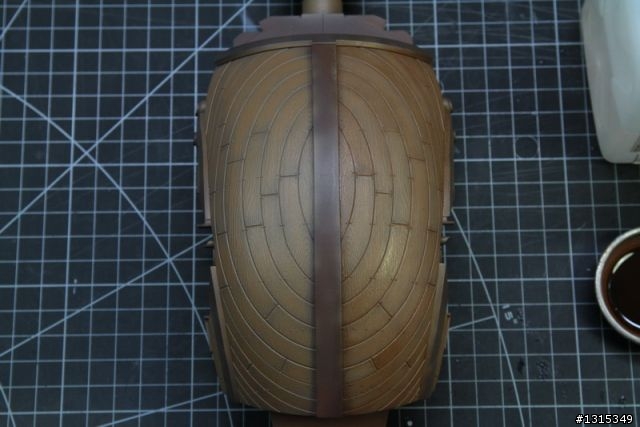

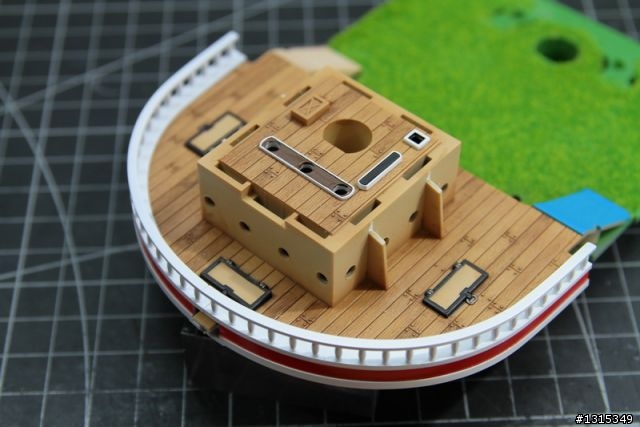

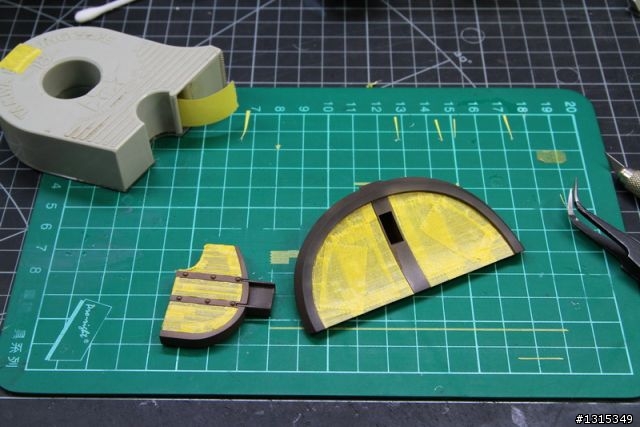

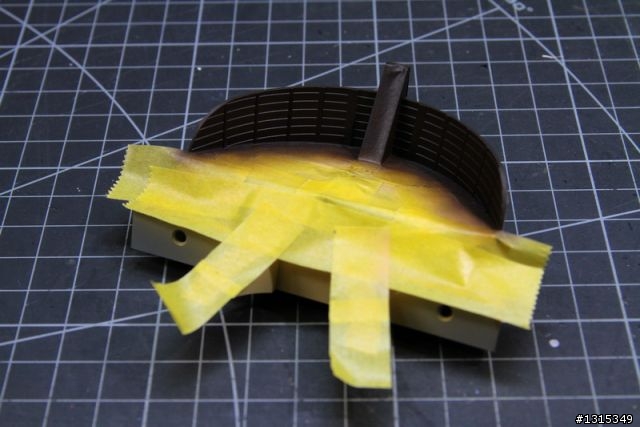

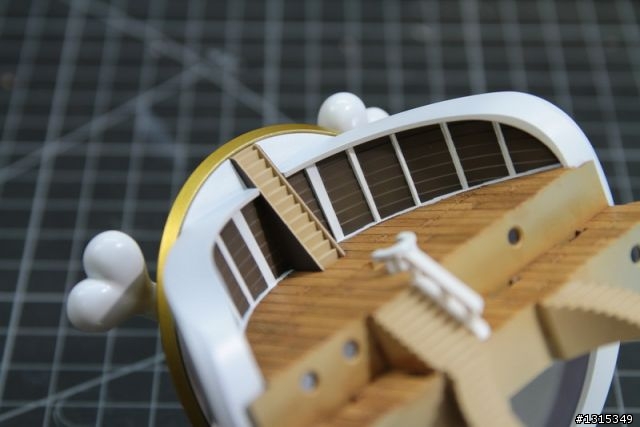

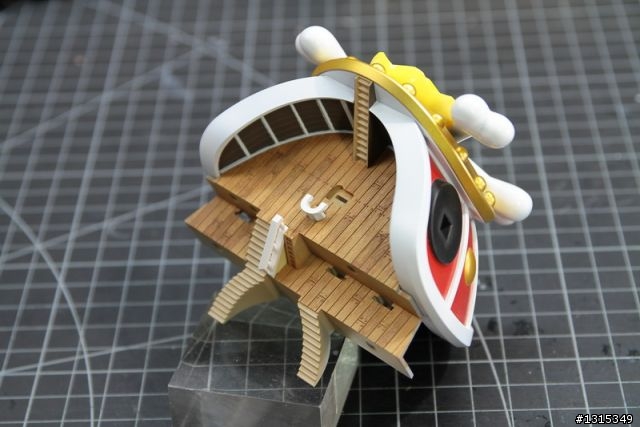

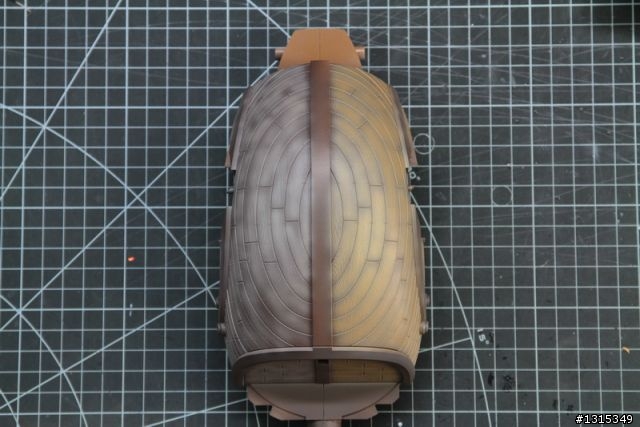

甲板的遮蓋及上色
其中甲板的做法跟船殼是一樣的,只是漆色不同罷了
一樣是好幾層.....

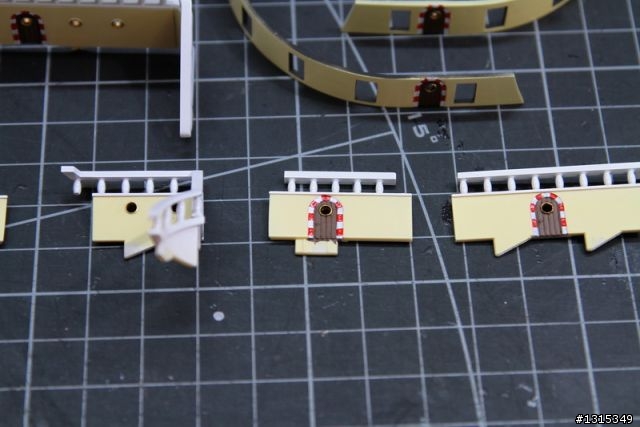

接著各細節部分的塗裝,做到這邊真的得很有耐心...

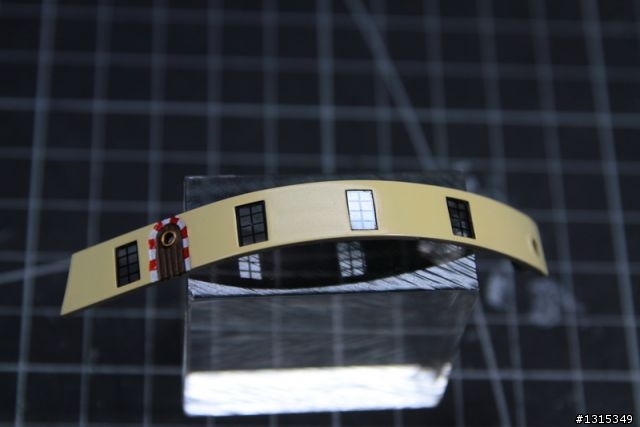

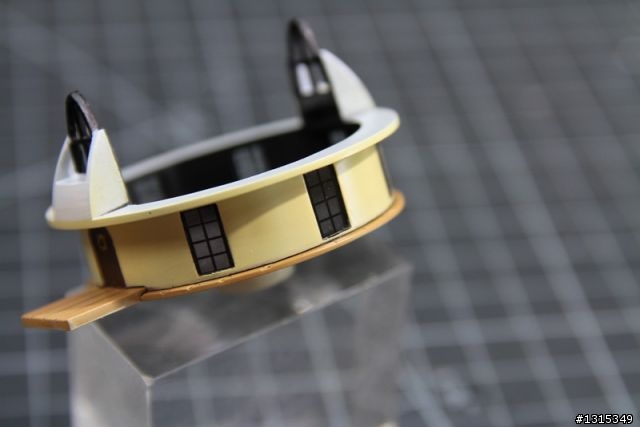

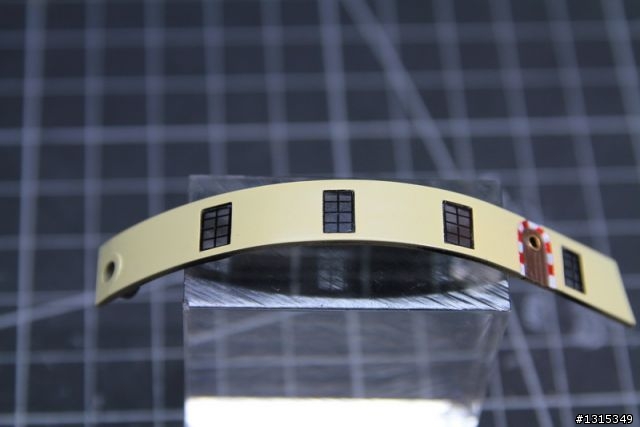

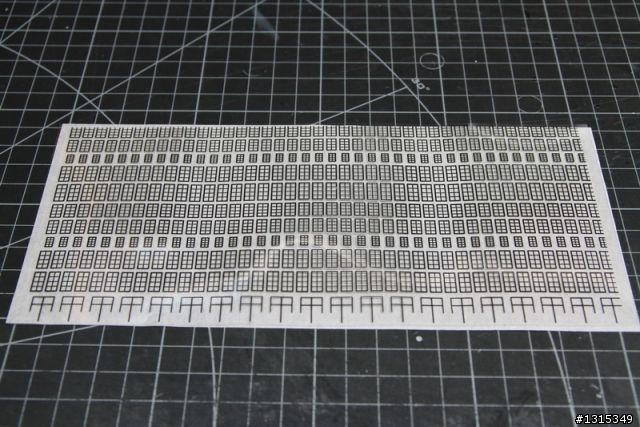

窗戶的部分總不能沒有支架吧?所以就用CorelDRAW畫出窗框圖檔後,以投影紙方式做輸出
之後在各別剪下後黏上,這邊就可以知道你窗戶的部分簍空的確實不確實了!!
黏上後在內側噴上透明藍做濾光兼不會被一眼看穿的效果
另外獅頭的眼睛我實驗了老半天才決定以透明黑為底,如此不僅可以避免LED裡面的結構被看破
當LED亮時還能顯現出原來的橘黃色

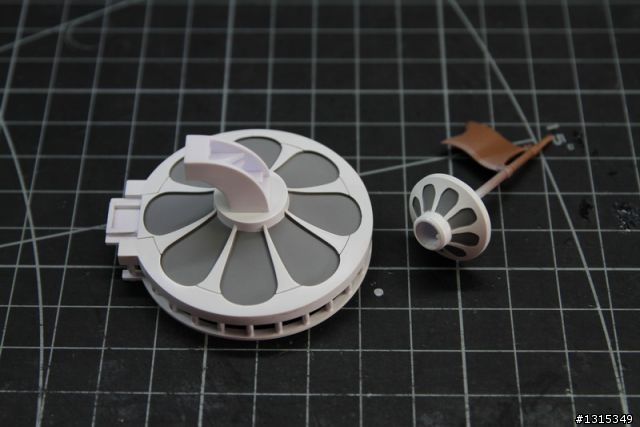

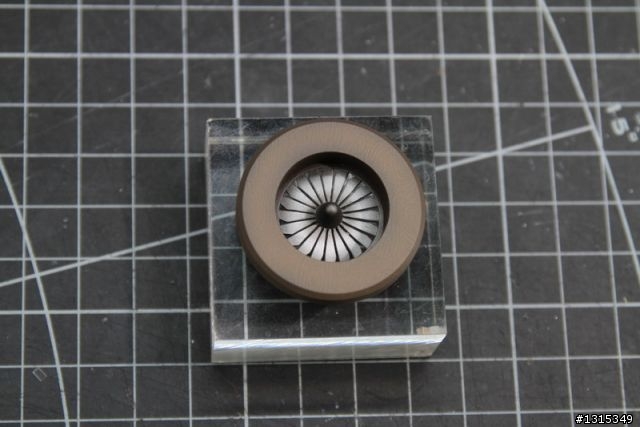

扇葉的部分上色完成

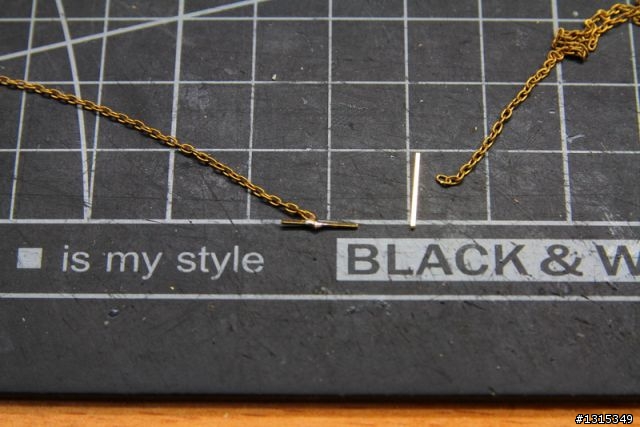

船錨的鍊子,後方焊上一段鐵絲就不用擔心會全部滑出來了!

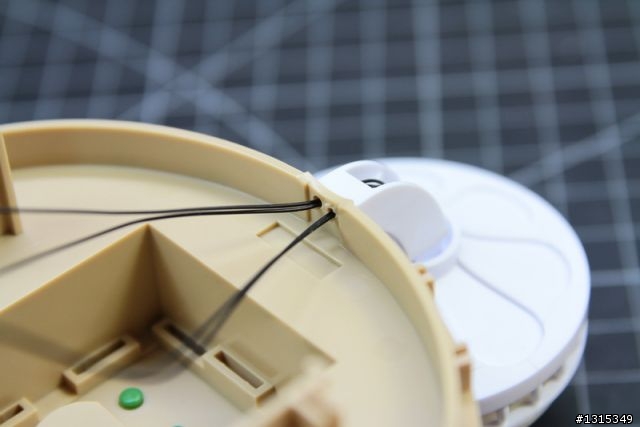

完成大部分的顏色塗裝後,開始準備穿線的作業
有些地方如果一開始就沒有預留線路的位置,大概都不能穿線了!!
所以真的是很多地方要事前就做好規劃!!

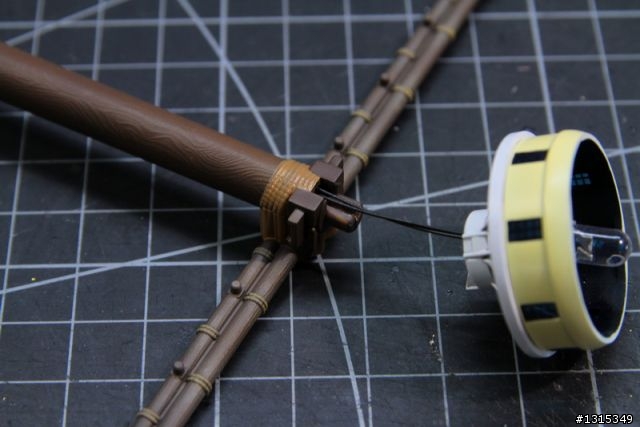

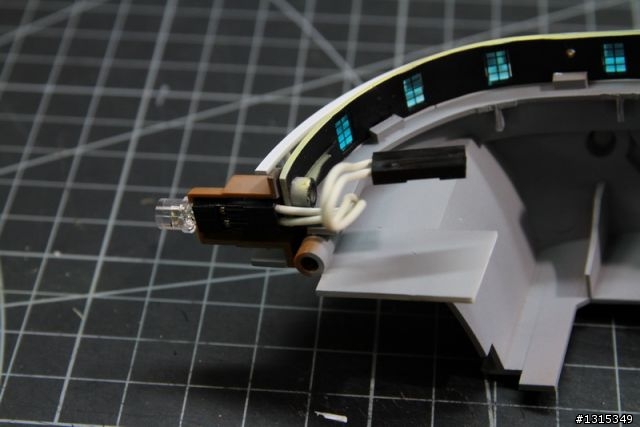

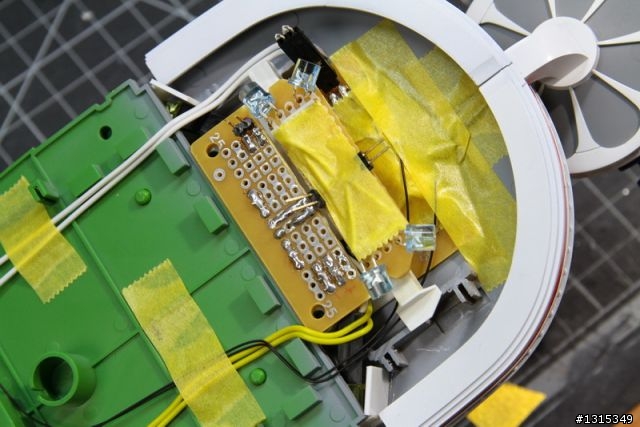

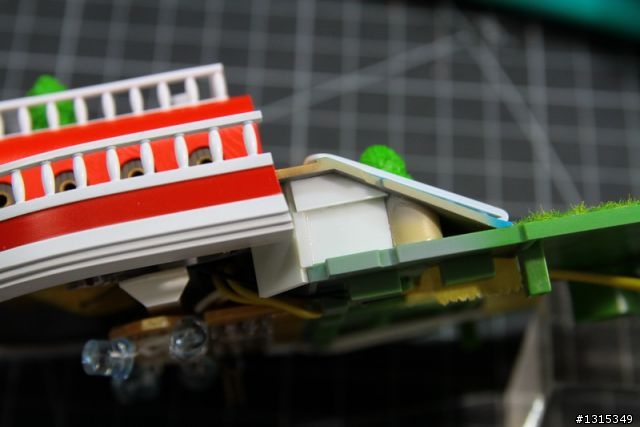

為了方便日後的維修,我將LED燈板都是做成可替換的模組
壞掉之後可以直接抽換掉即可,而且這當中還得保留船體的強度,避免直接將船殼黏死
不然到時候就沒辦法替換維修了!
另外開關及電池的部份我通通將它做在船體裡面,所以完成後看不到任何的開關的痕跡及外露線路!!
可惜這邊的照片在製作中因為一團亂,所以就沒有甚麼拍到
基本上就是LED上去後再牽線,順便將一開始的"苦主"所拆下的零件裝上而已!

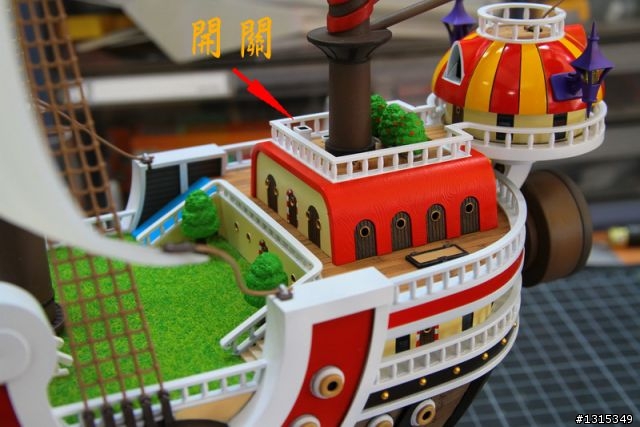

煙囪偽裝的兩段式開關!另外還有2個特殊的開關藏在船身上面唷!!

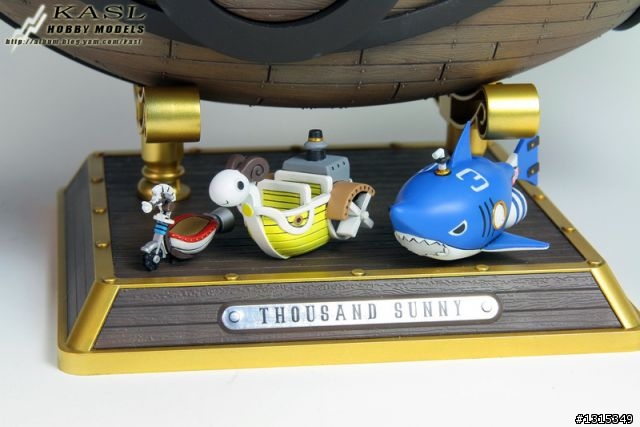

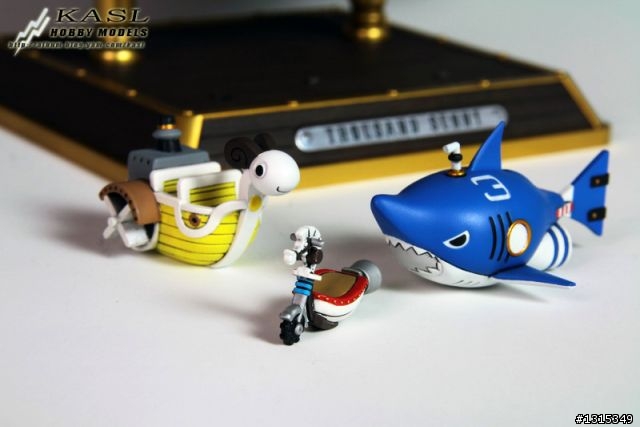

一樣遮得半死跟筆塗的三台可愛小船

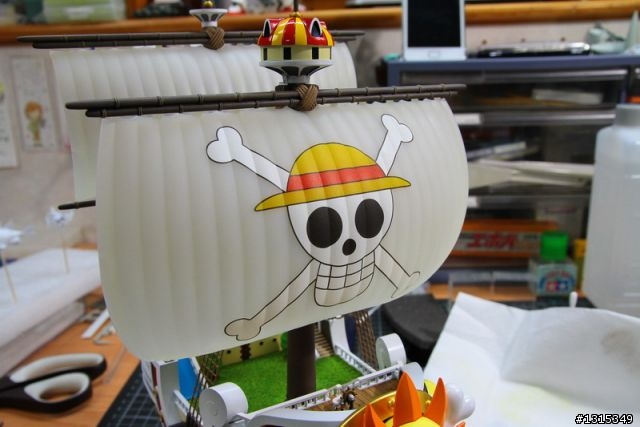

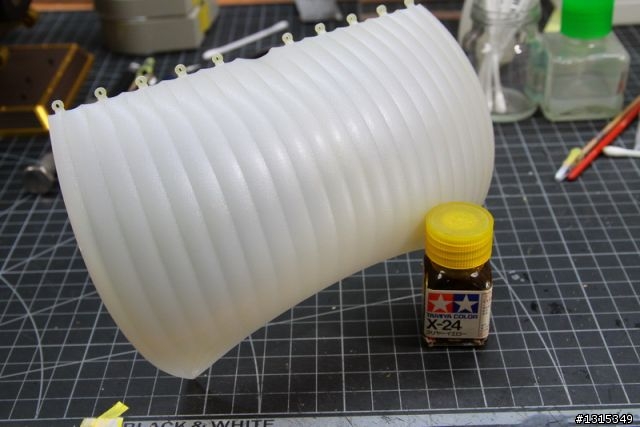

船帆的部份我用透明黃稍微做了點WASH,好表現出風帆的質感效果

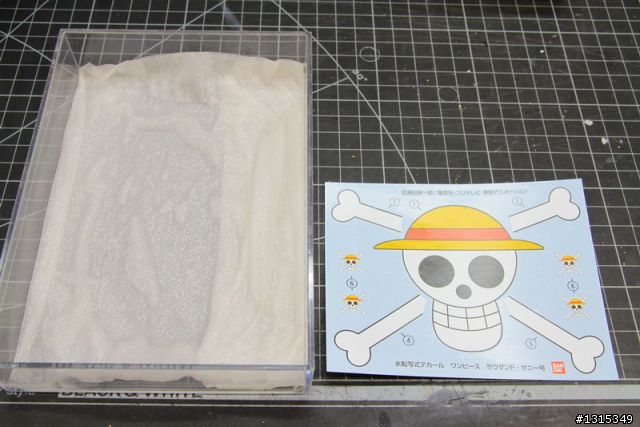

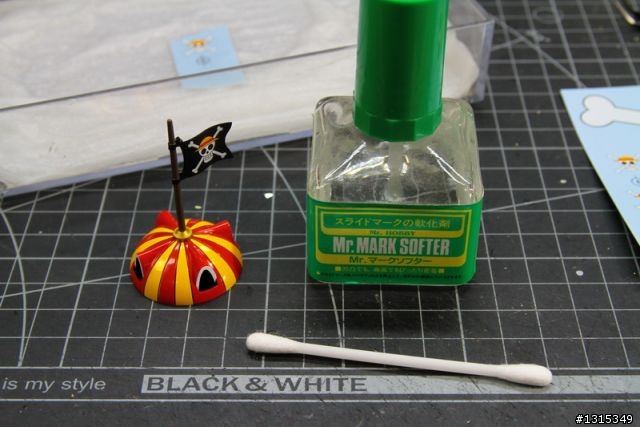

最後最後再將水貼貼上就大功告成囉!!
這邊的水貼比較大張一些,想貼的朋友一定多費點心上軟化劑才能成功唷!!










------------------------------------------------------------------------------------------
--------------------------------------我是分隔線------------------------------------------

第四章 完成照 出航吧!!千陽號 Thousand Sunny!!

完工後~當然就是拍完成照的啦
不過除了基本的拍照之外,還另外收錄了3段影片!!
為什麼要錄影?

因為這艘千陽號除了燈光效果之外
它還有音效!!!這邊要講的就是這次的改裝重點之二
"苦主"其實就是附有海賊王配音的DX音效版千陽號
這裡面內建了多達60種的配音在裡面
其中包含了獅吼砲及風來爆發等等的音效在裡面
而且風來爆發還分成三段音效收錄裡面唷!!
我將開關分別設置在左右的砲孔裡面,只要拿個長長的物品觸動這個隱藏開關後
就能聽到獅吼砲及風來爆發的音效,非常好玩~
至於角色的配音部分則是搖動船身即可發出!!
大大的增添了這次作品的趣味性!!

千陽號-獅吼砲音效篇
按這裡檢視外部影片 (按這裡在新視窗中開啟影片)

千陽號-風來爆發音效篇
按這裡檢視外部影片 (按這裡在新視窗中開啟影片)

千陽號-角色配音篇
按這裡檢視外部影片 (按這裡在新視窗中開啟影片)



接下來~直接看照片吧

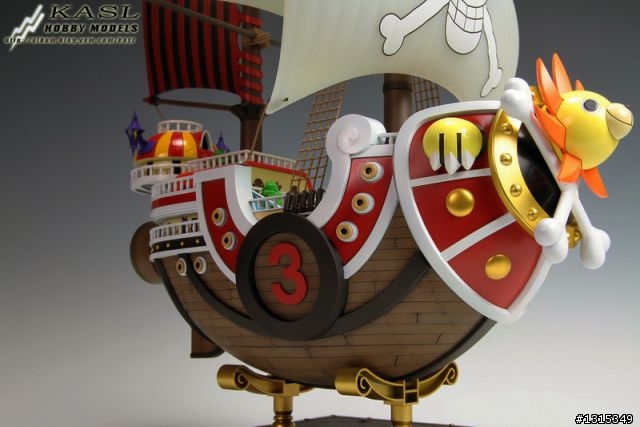

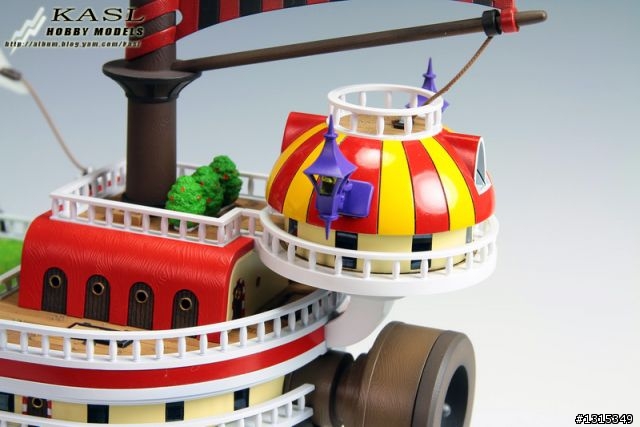

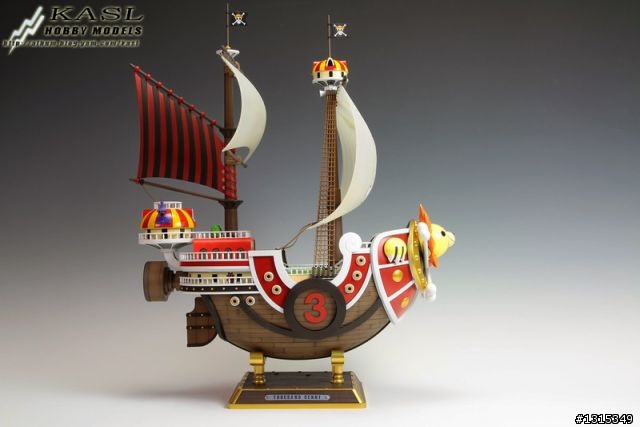

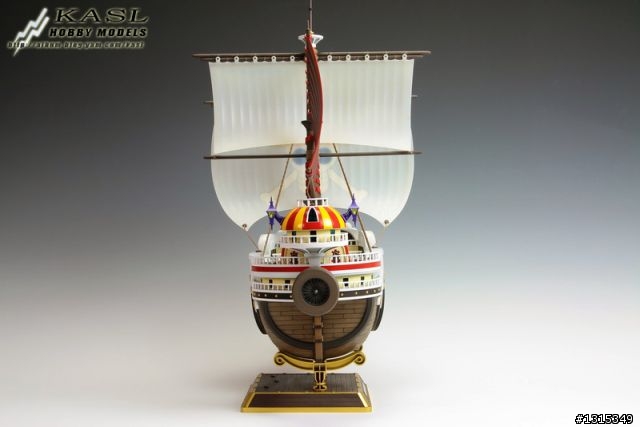

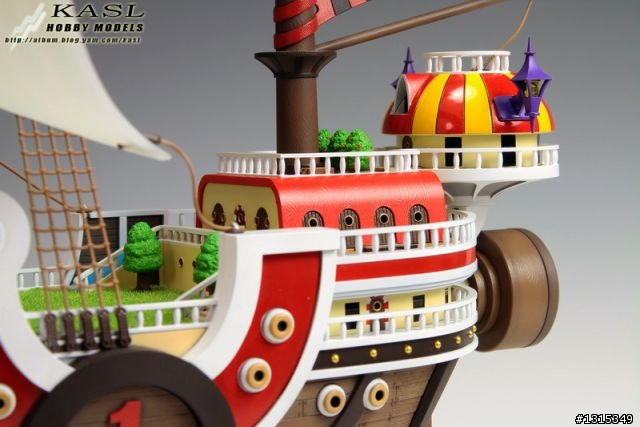

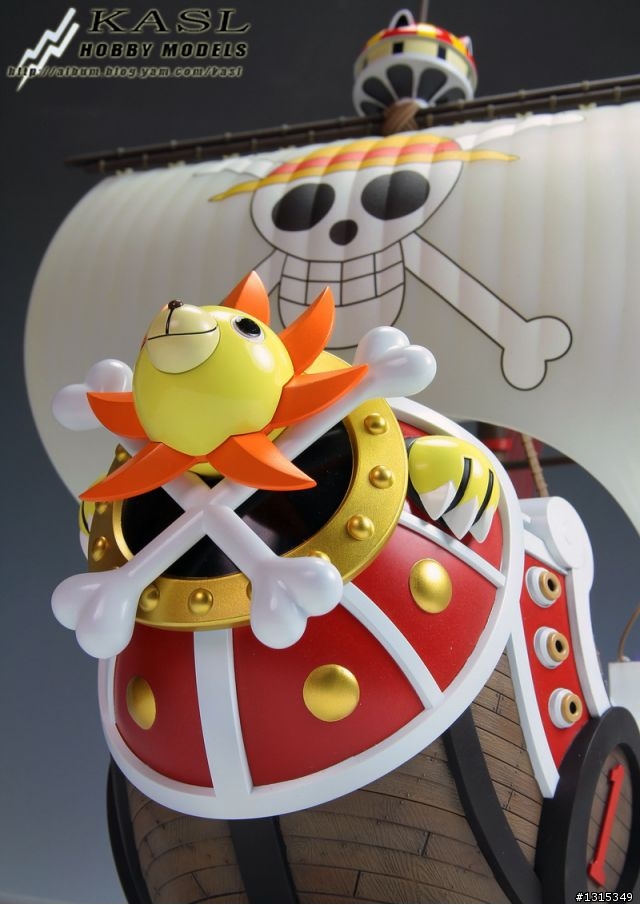

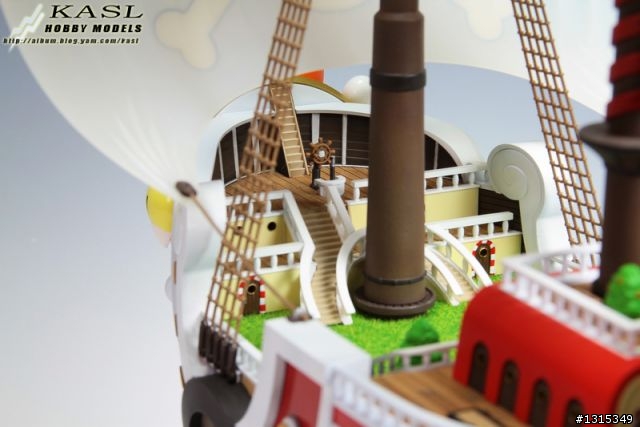

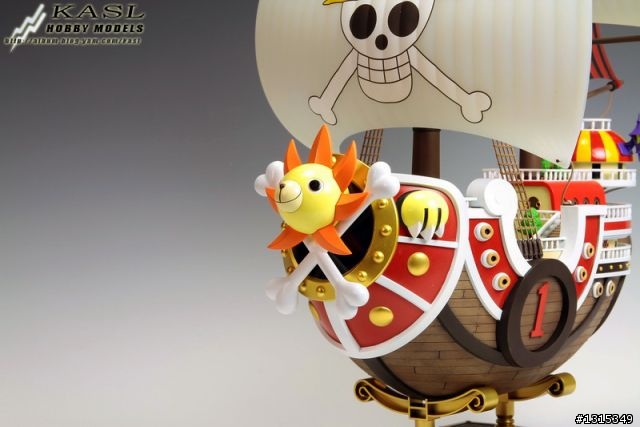

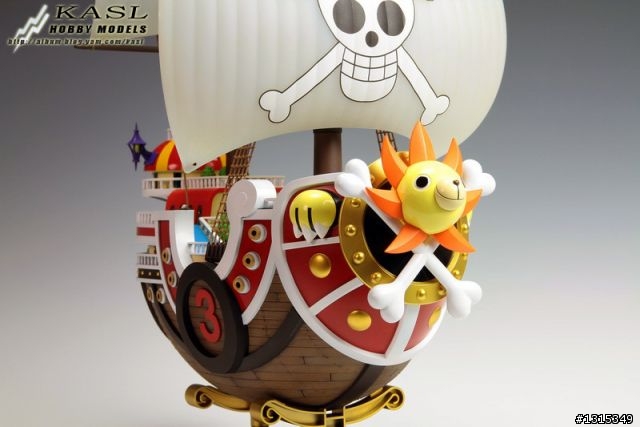

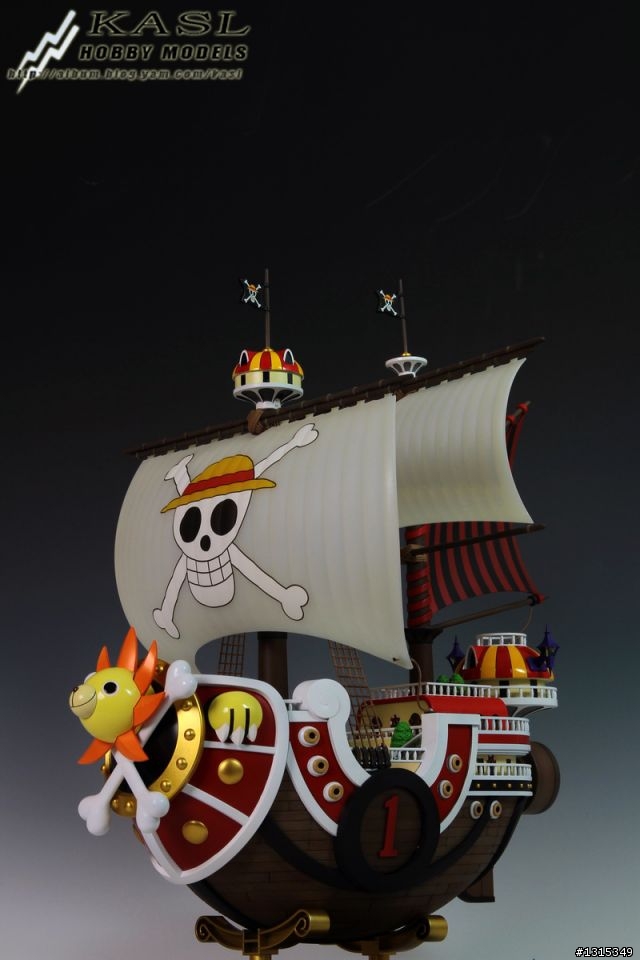

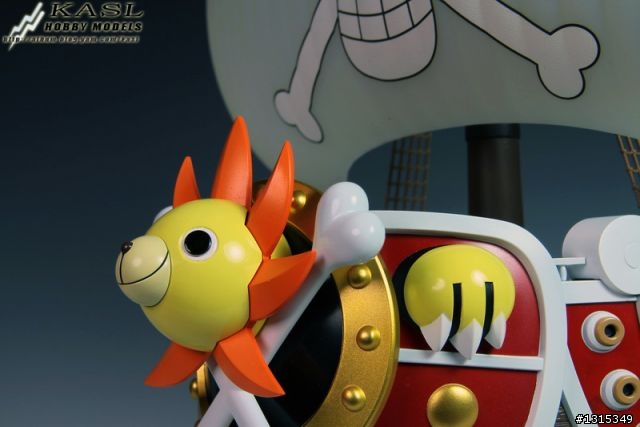

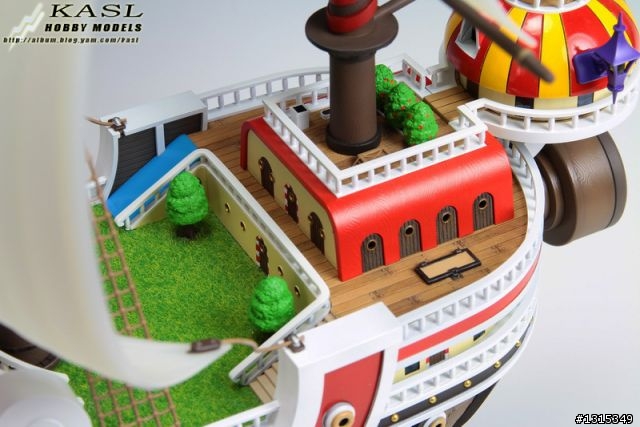

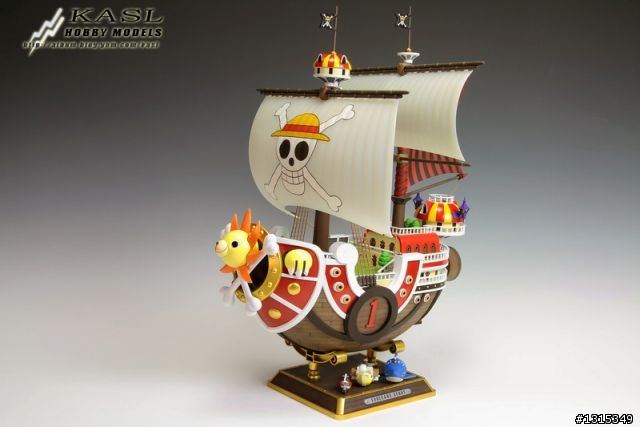

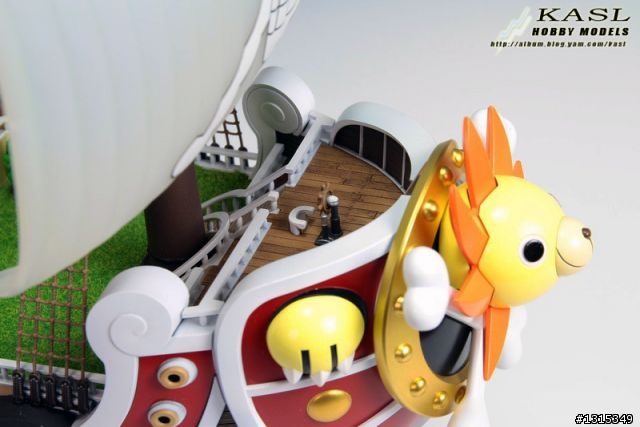

正常照

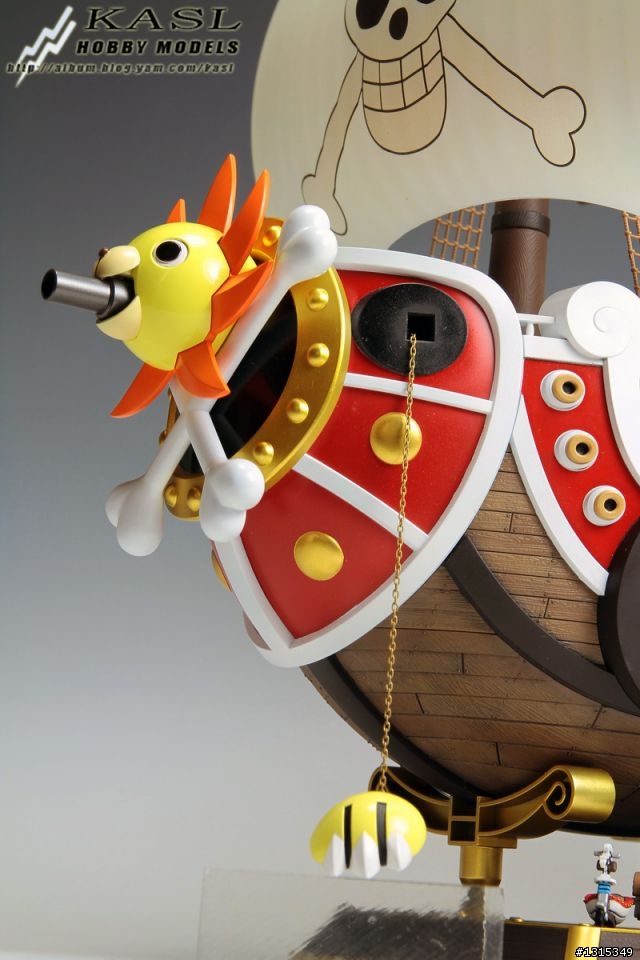

船錨放下後的樣式!兩邊都可以放唷!!

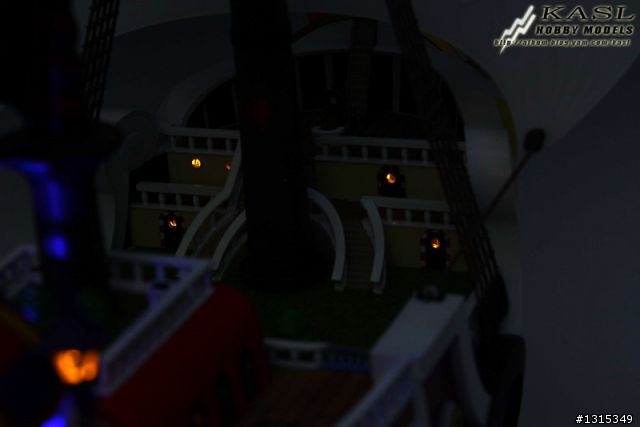

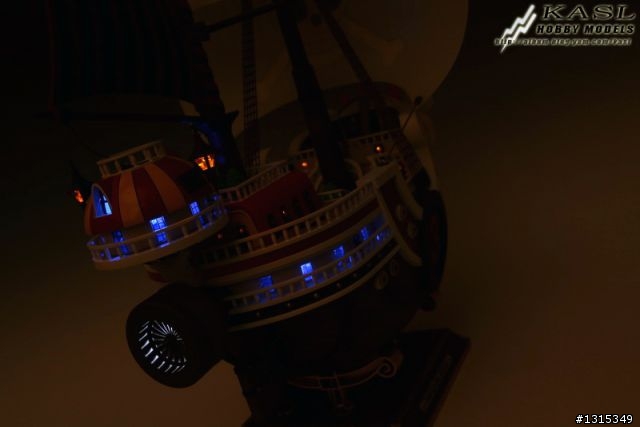

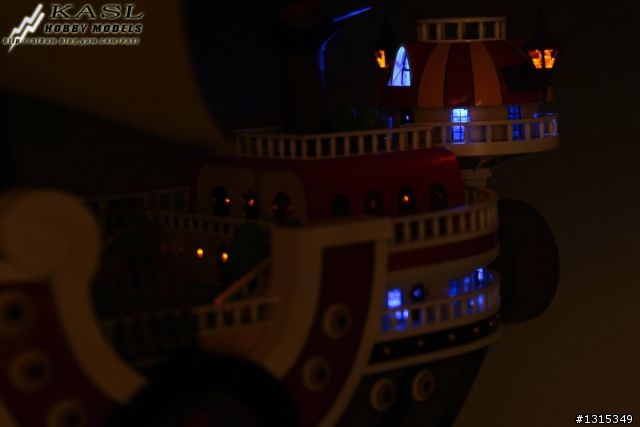

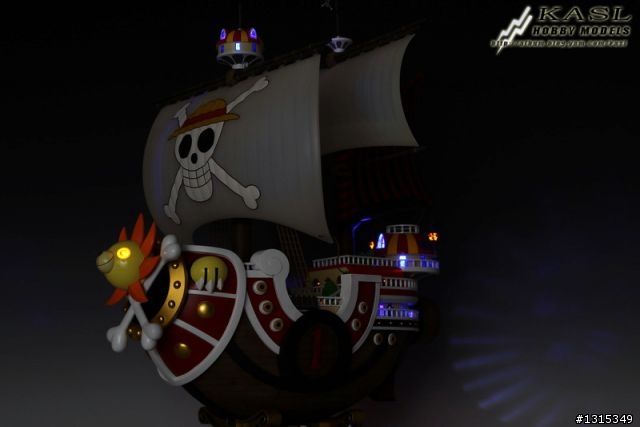

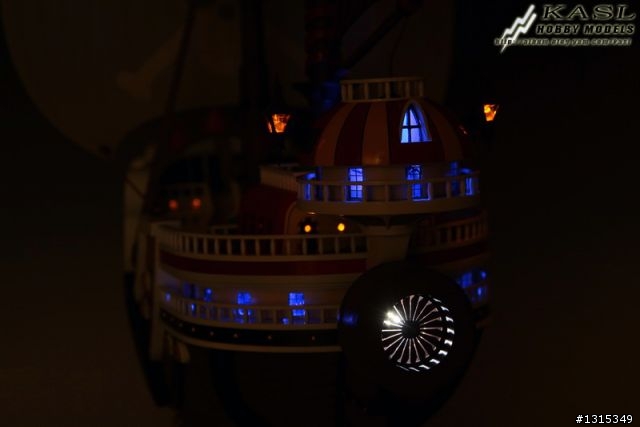

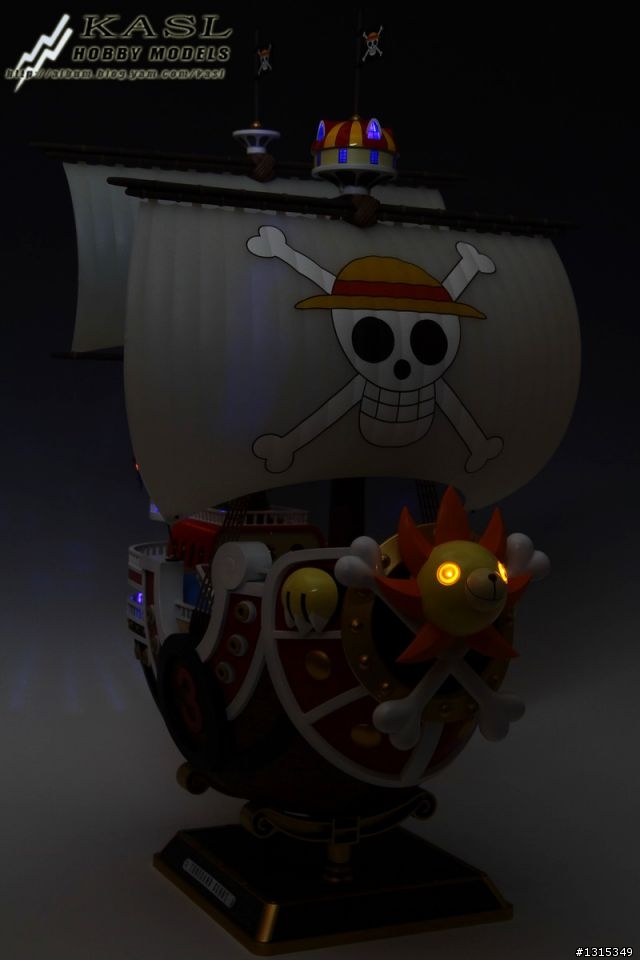

LED夜航模式

















------------------------------------------------------------------------------------------
--------------------------------------我是分隔線------------------------------------------

後記:好長一段時間沒有發這種製作文了
這組千陽號前前後後花了我四個月的時間製作
其中還包含了不少前置作業的時間,還真的是大大的超出了我的預想
果然很多東西還是得親手下去製作才能知道其中的困難度
像船中的線路光規劃就做了一個禮拜,實際施工又是一個禮拜
真的是很非常的累人
不過當作品完成時,真的是只有滿滿的感動!
當初的苦也就不算甚麼了!!

最後獻上一張自製的1024桌布
喜歡的朋友們別客氣唷!
