AMD Radeon 7970剛推出市面時便以強大的效能表現搶佔了遊戲顯示卡王的地位,但隔沒幾個月,這個位置還沒坐熱,對手推出的GTX680無論是規格、效能或是價格各方面的表現,就使得Radeon HD 7970的的王座受到動搖。然而就在Radeon HD 7970推出滿半年左右,AMD又再次發表了一款GHz版本的Radeon HD 7970,藉由時脈的提升企圖站穩遊戲卡王的地位。


而這次AMD 發表的Radeon HD 7970除了時脈的提升之外,在顯示卡內原本的PowerTune技術中,新加入了Boost的功能。讓顯示卡可以自動調整電壓與時脈。簡單來說,就是可以讓GHz版7970的運作時脈從預設的1000MHz,自動超頻至1050Mz來提升效能,所以也因為如此,便使得GHz版7970的效能表現有著明顯提升。那麼接下來不多說,直接來看看這次的GHz 版Radeon HD 7970的實際表現。不過,在測試之前,照舊還是先來看看公版卡的外觀與電路板設計吧!

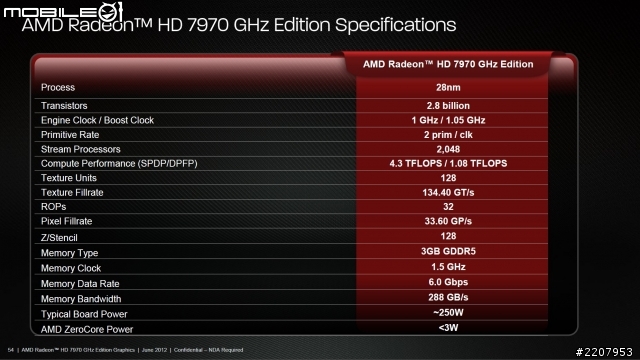

AMD GHz版Radeon HD 7970官方規格表。

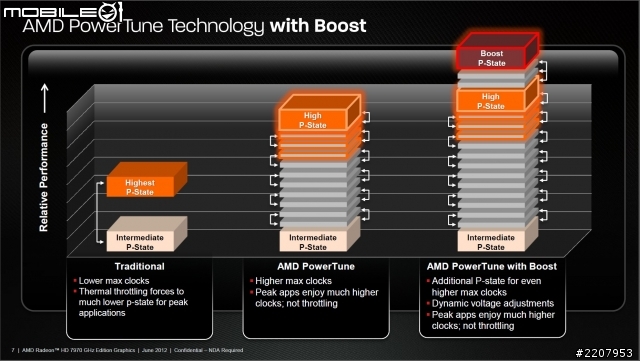

AMD PowerTune with Boost技術運作概念圖。

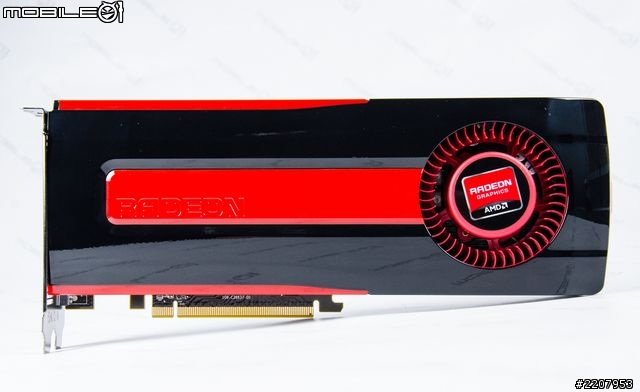

因為這次借來的GHz版7970是公版卡,所以就跳過開箱,直接來看看顯示卡的外觀吧!從顯示卡的正面照來看,顯示卡外頭採用的散熱器也是與925MHz版7970一樣採用相同的鼓風扇散熱器。

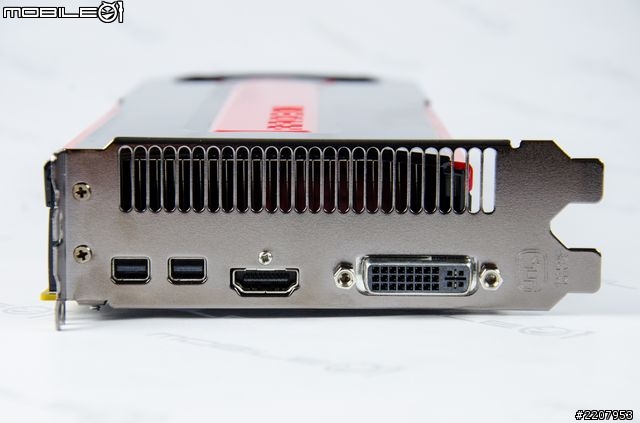

影像輸出介面亦是提供兩組Mini DisplayPort、一組HDMI以及一組Dual-Link DVI端子。

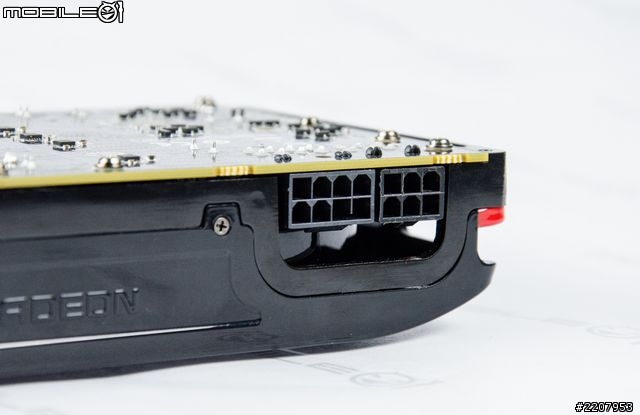

雖然GHz版7970功耗規格有增加至250W,不過供電設計仍是採用1個8Pin+1個6Pin的電源接頭。


在顯示卡的上頭仍然具有一個BIOS的切換開關。

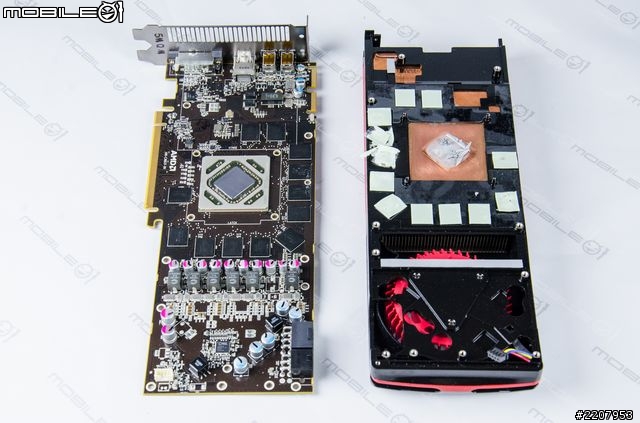

接著卸下散熱器來看一下顯示卡電路板的佈線。

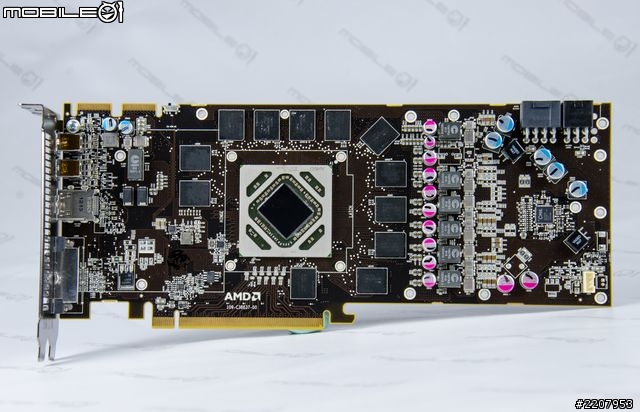

裸卡的正面可以看到顯示卡上採用了5+1相的供電設計,並嵌有12個GDDR5顯示記憶體顆粒。

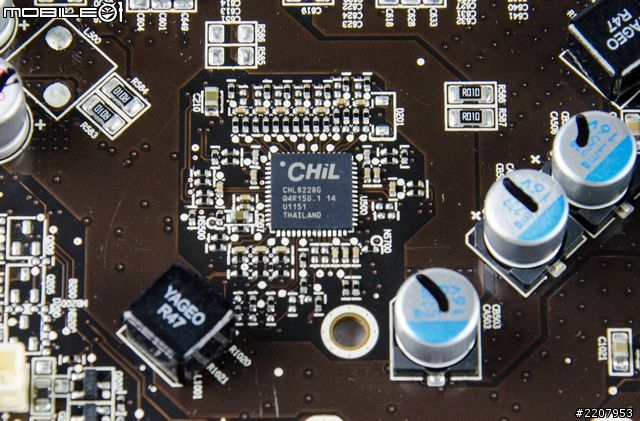

在顯示卡電路板上也有加入一顆CHiL CHL 8228G的數位PWM晶片來控制供電。

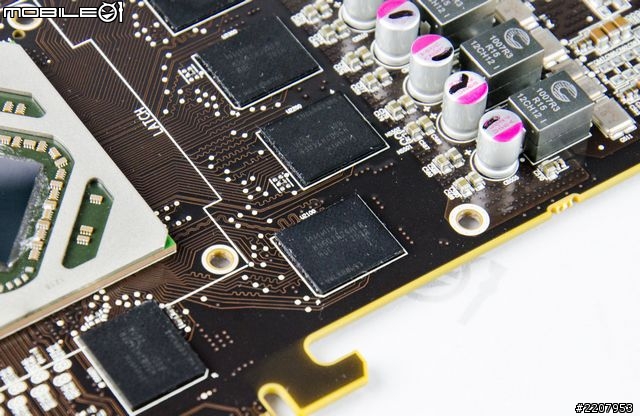

12個記憶體顆粒皆是採用hynix的H5GQ2H24AFR GDDR5顆粒,總容量為3GB,且其記憶體運作時脈也提升至1500MHz。

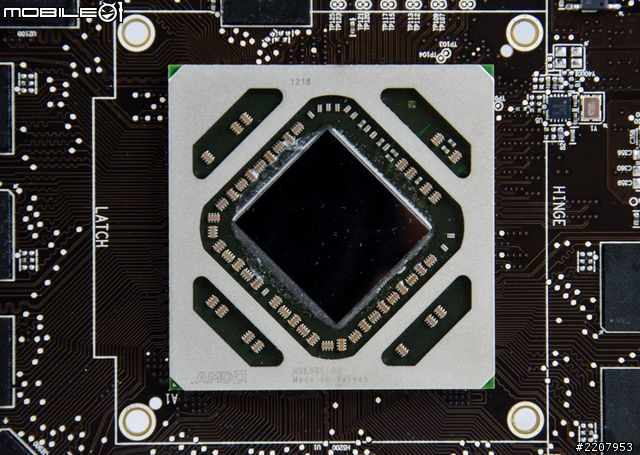

GHz版的繪圖晶片上依然沒有刻上型號,不過在外層的金屬蓋上則有印著Made in Taiwan。

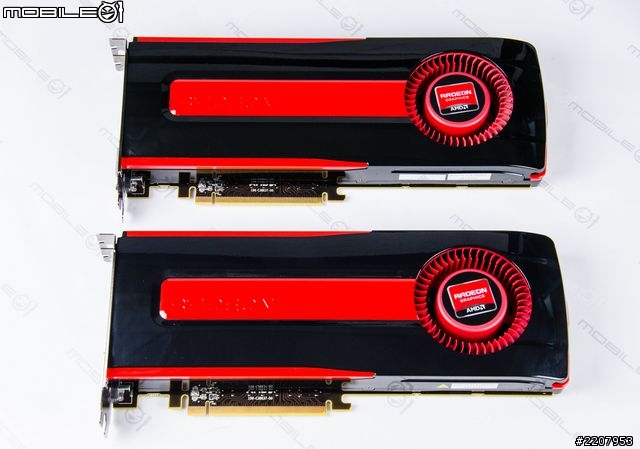

看完單張7970 GHz後,當然也要來跟一般版的7970合照一下。兩張顯示卡的外觀完全一模一樣。不說的話,從外觀真的是看不出差異。

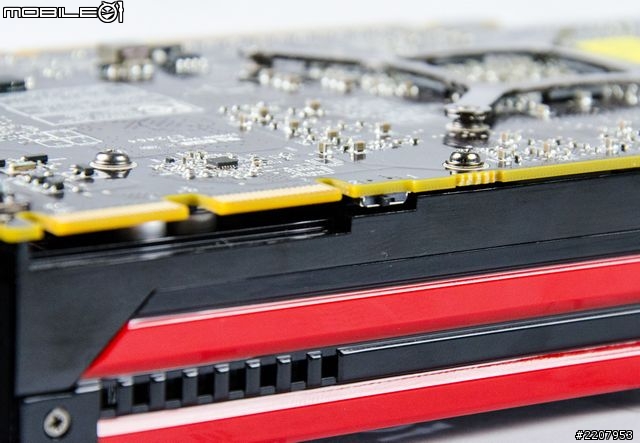

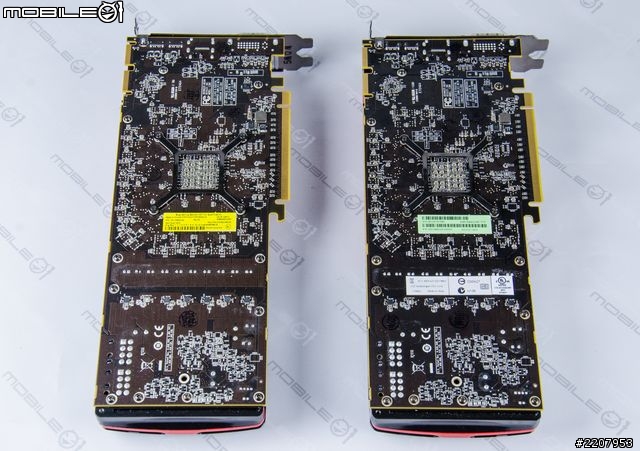

背後電路板的佈線也幾乎完全相同。


兩張顯示卡都是採用8Pin+6Pin的供電設計。

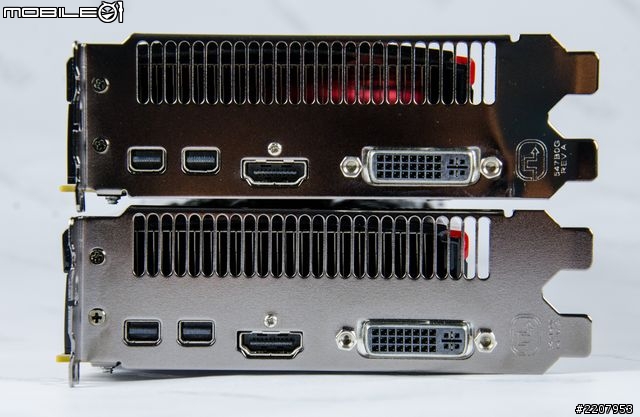

影像輸出端子一樣都是提供兩組Mini DisplayPort、一組HDMI以及一組Dual DVI端子。

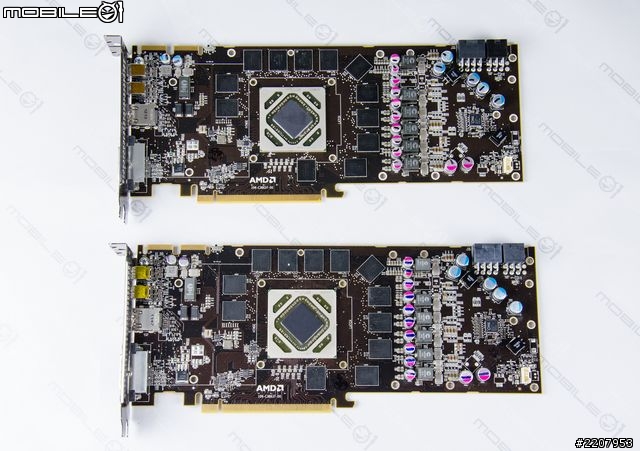

卸下散熱器後,供電設計與料件佈設也幾乎都一樣。

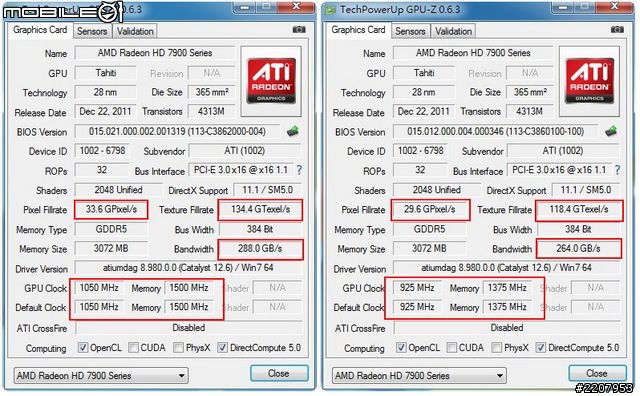

從兩款顯示卡的GPUz資訊來看,兩者除了GPU與記憶體時脈有所不同之外,畫素填充速率、材質填充速率以及記憶體頻寬也都有些許的差異。


實際測試

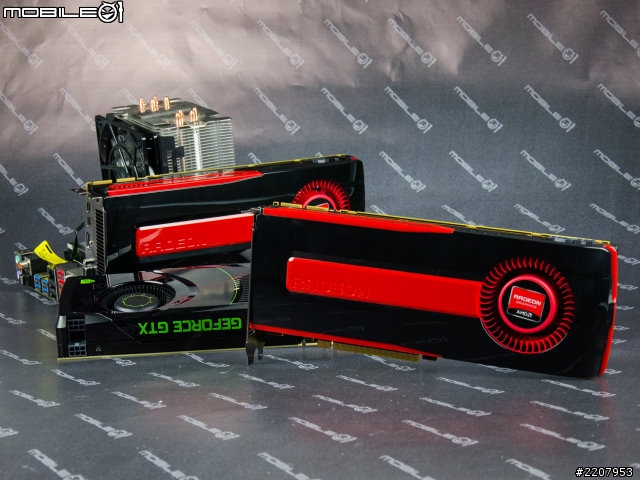

外觀與規格看完之後,接著就來實際測試一下吧!這次除了會針對兩款時脈不同的7970進行測試之外,小編也請出了公版的GTX680來一起比較一下,好讓網友們對於這三款顯示卡的效能差異更加清楚。這次測試的平台零組件清單如下:

處理器:Intel Core i7-3820
主機坂:ASRock X79 Extreme 6 Gen3/GB
硬碟機:博帝 PYRO SE 240GB固態硬碟
記憶體:Kingston DDR3-1333 2GBx4
電源供應器:Gigabyte ODIN 1200W
=================================================================================

3DMark 11軟體測試

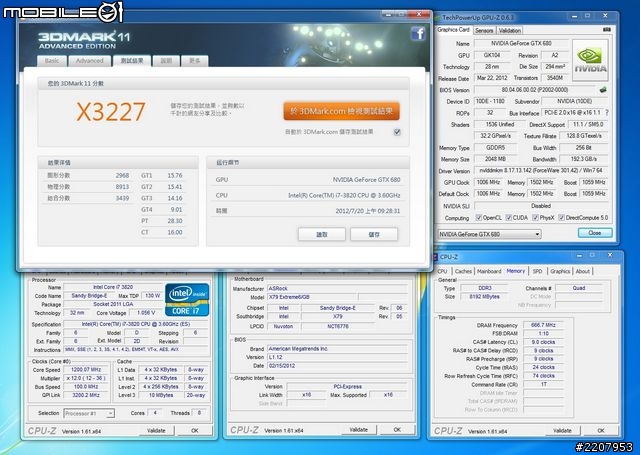

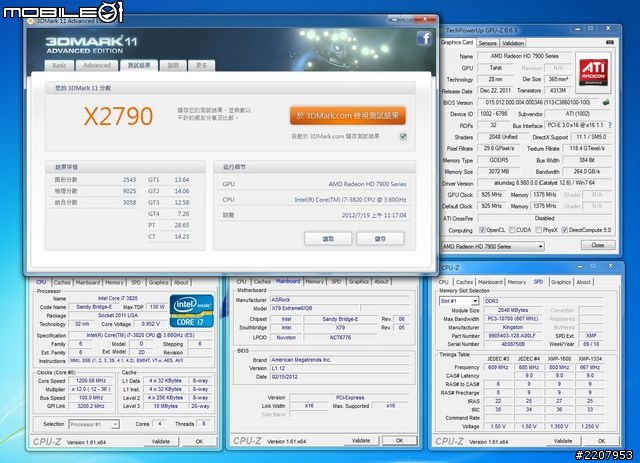

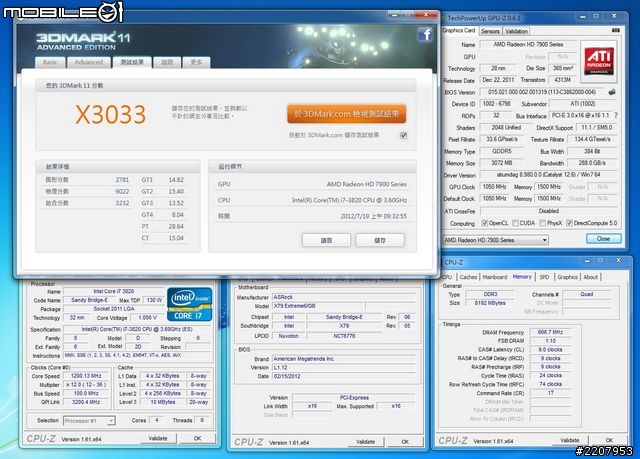

Extreme等級測試結果:一般版7970為X2790、GHz版7970為X3033、公版GTX680為X3227。

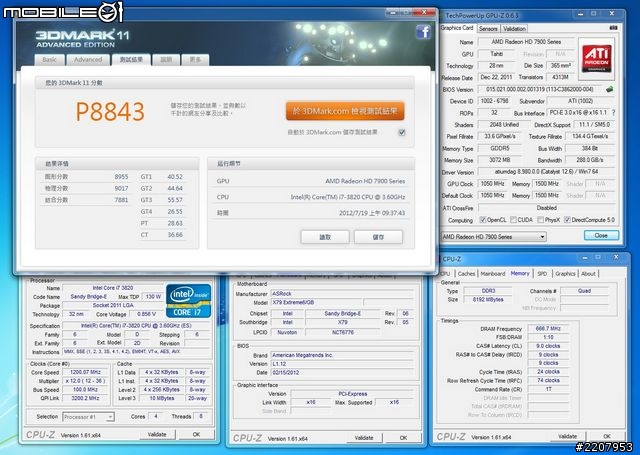

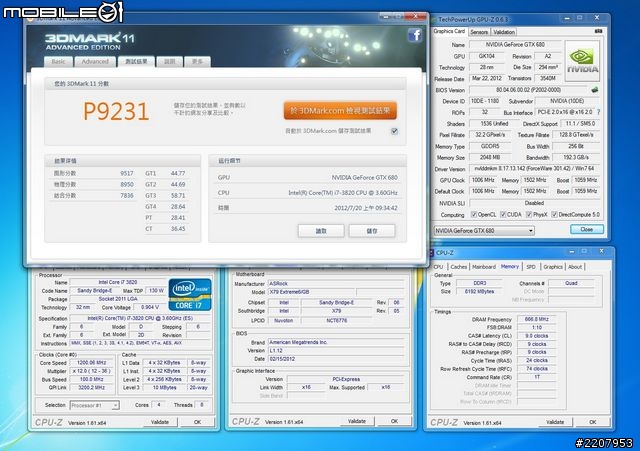

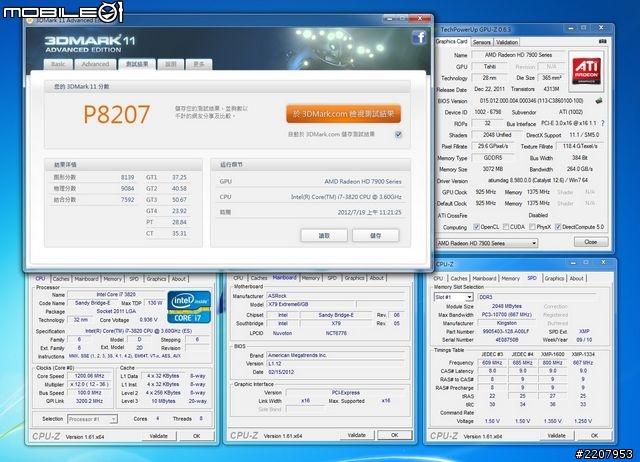

Performance等級測試結果:一般版7970為P8207、GHz版7970為P8843、公版GTX680為P9231。

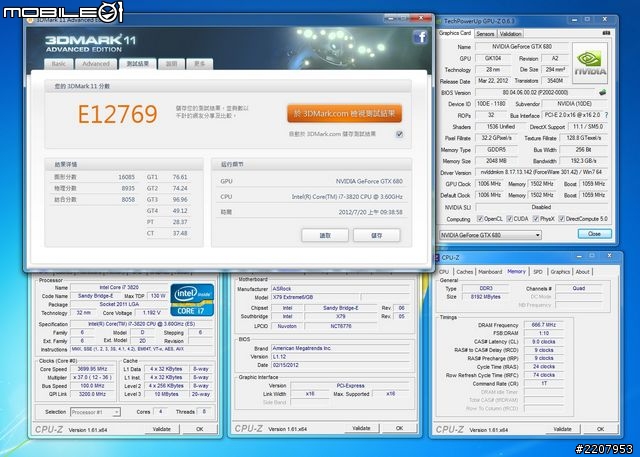

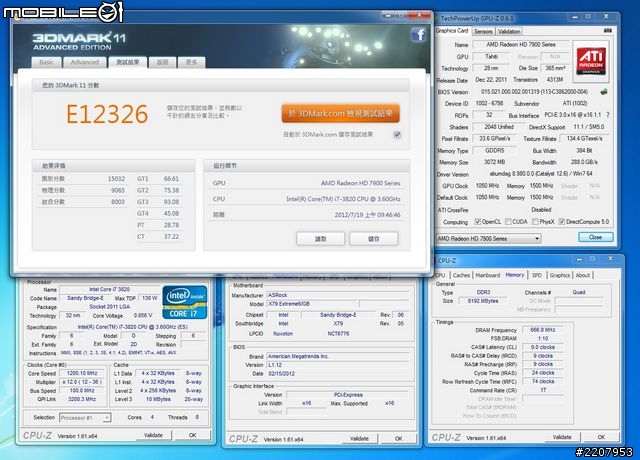

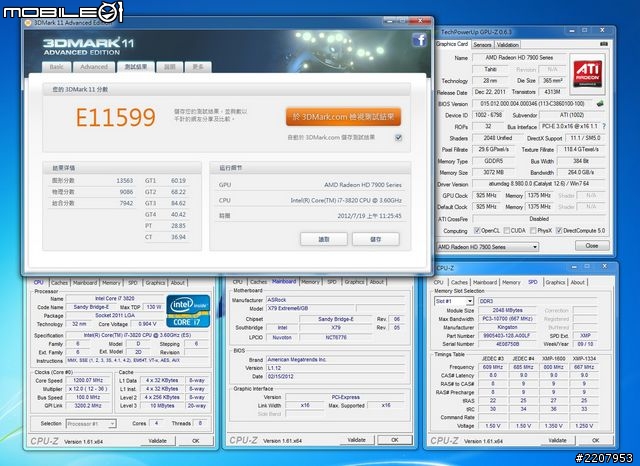

Entry等級測試結果:一般版7970為E11599、GHz版7970為E12326、公版GTX680為E12769。





=================================================================================

3DMark Vantage軟體測試

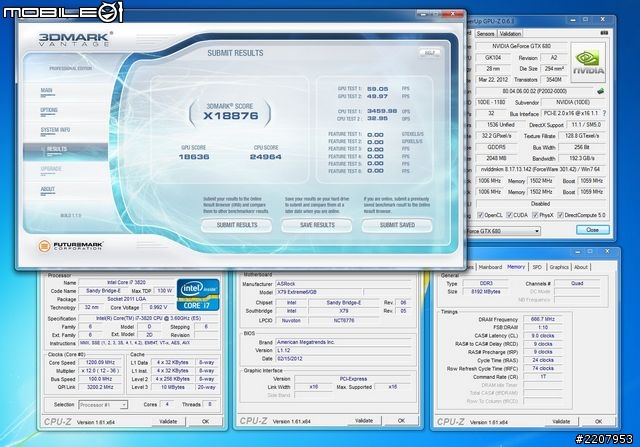

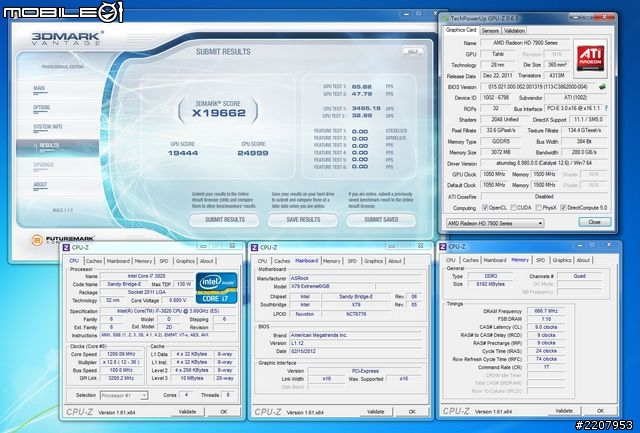

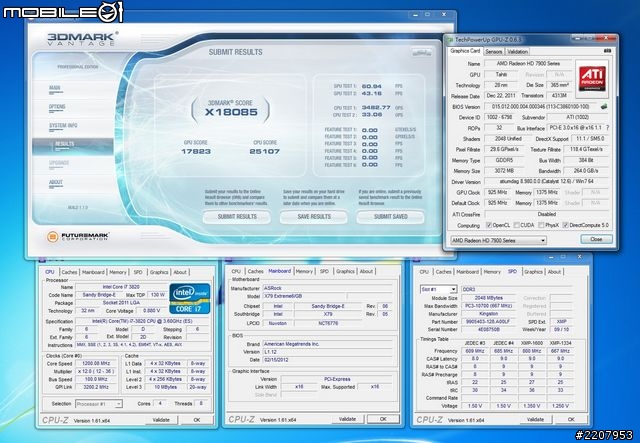

Extreme等級測試結果:一般版7970為X18085、GHz版7970為X19662、公版GTX680為X18876。

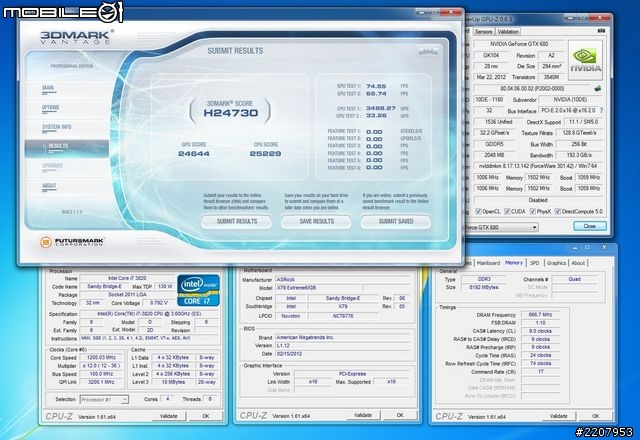

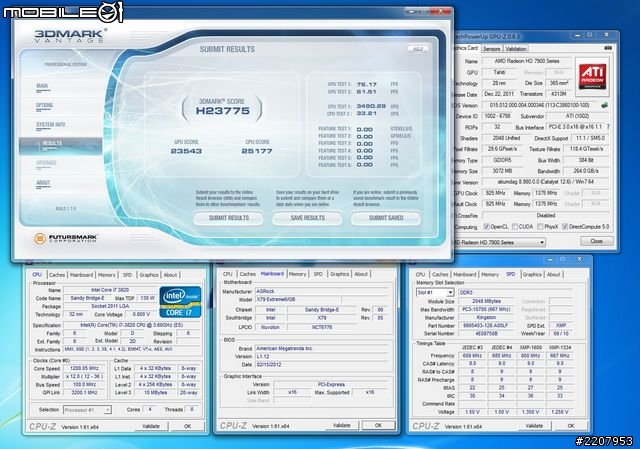

High等級測試結果:一般版7970為H23775、GHz版7970為H24777、公版GTX680為H24730。

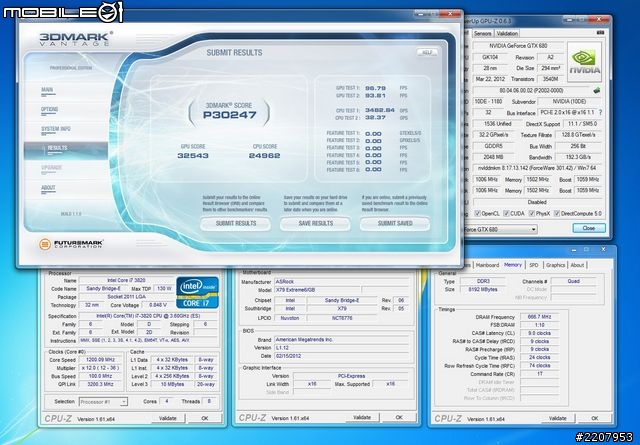

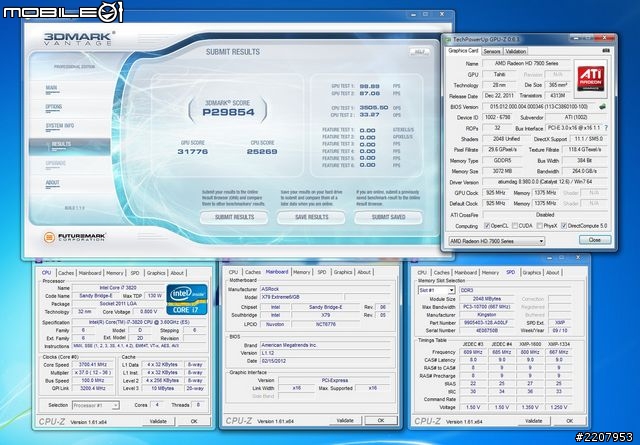

Performance等級測試結果:一般版7970為P31010、GHz版7970為P29854、公版GTX680為P30247。

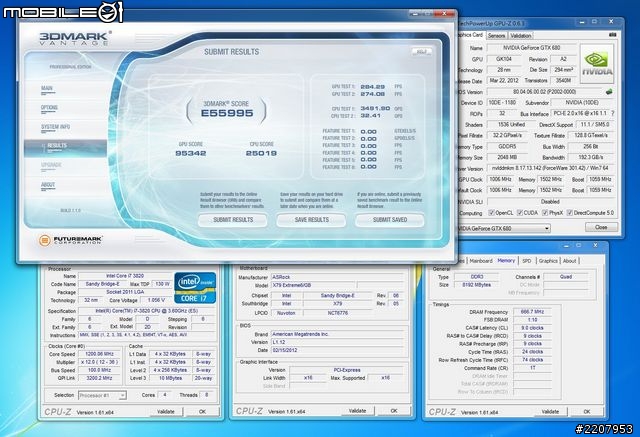

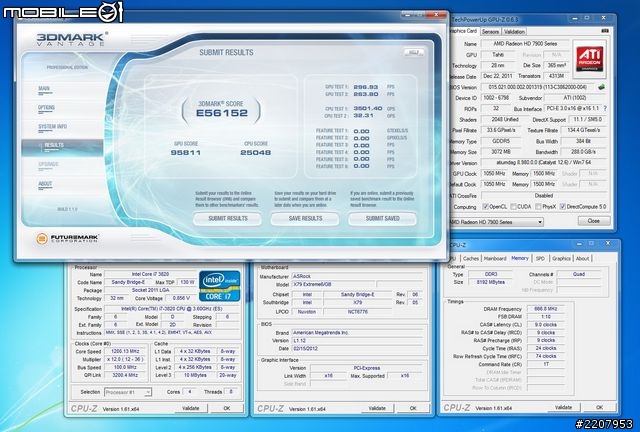

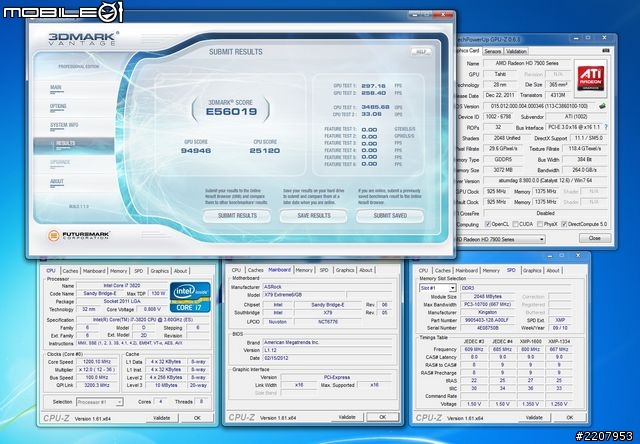

Entry等級測試結果:一般版7970為E56152、GHz版7970為E56019、公版GTX680為E55995。





=================================================================================

Unigine Heaven 3.0軟體測試(AF 16X、Tessellation等級Extreme)

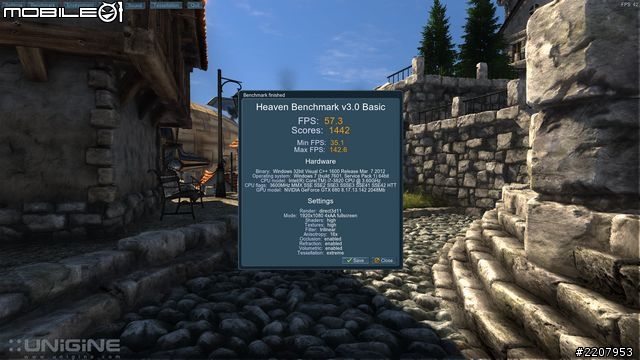

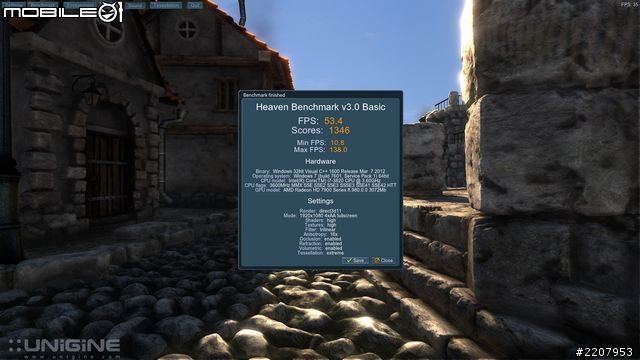

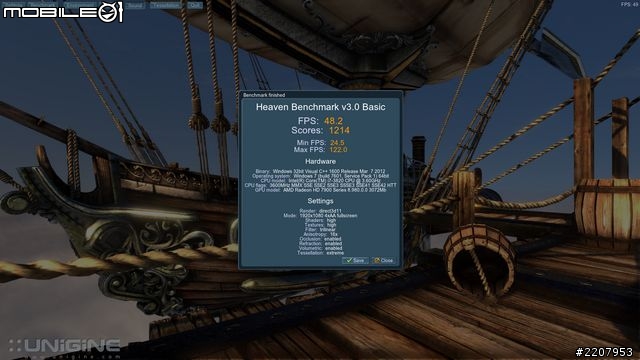

解析度1920x1080,反鋸齒為4X AA的效能評分與每秒平均張數:一般版7970總分為1214分,每秒平均張數為48.2張;GHz版總分為1346分,每秒平均張數為53.4張;公版GTX680總分為1442分,每秒平均張數為57.3張。

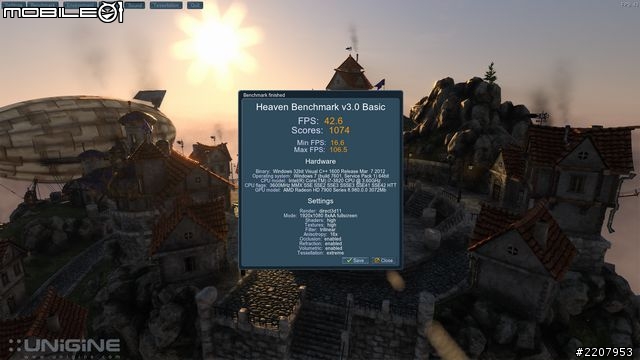

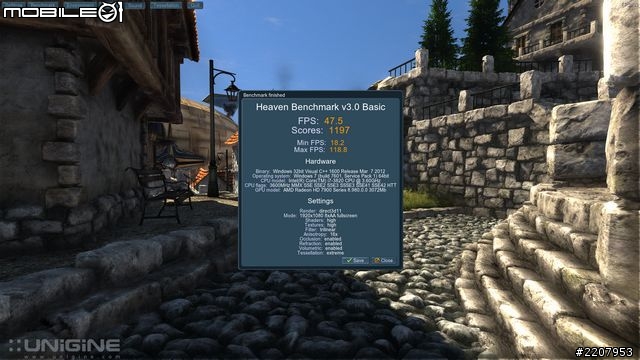

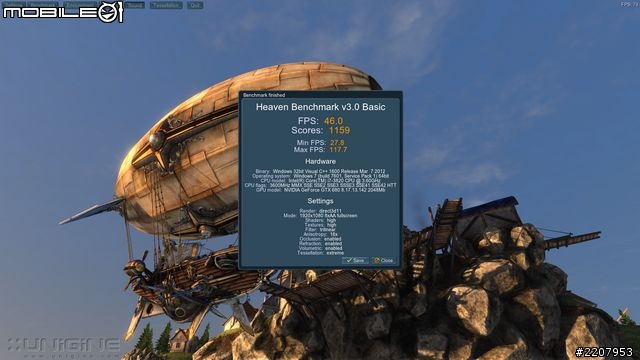

解析度1920x1080,反鋸齒為8X AA的效能評分與每秒平均張數:一般版7970總分為1074分,每秒平均張數為42.6張;GHz版7970總分為1197分,每秒平均張數為47.5張;公版GTX680總分為1159分,每秒平均張數為46.0張。





=================================================================================

大地長征3(Dirt 3)遊戲測試(特效皆為High或Ultra)

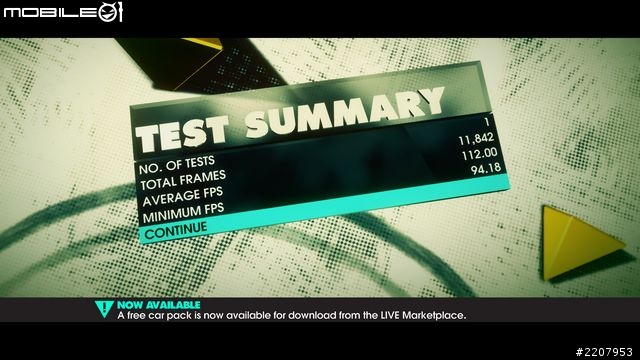

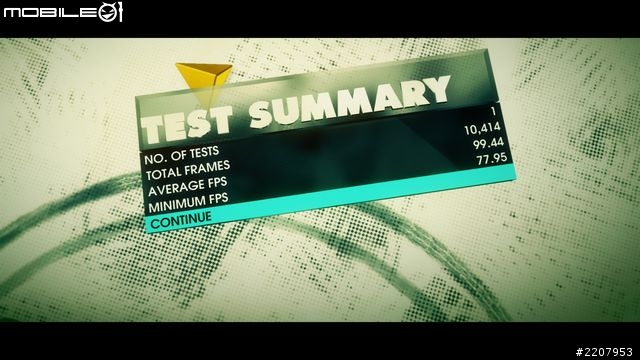

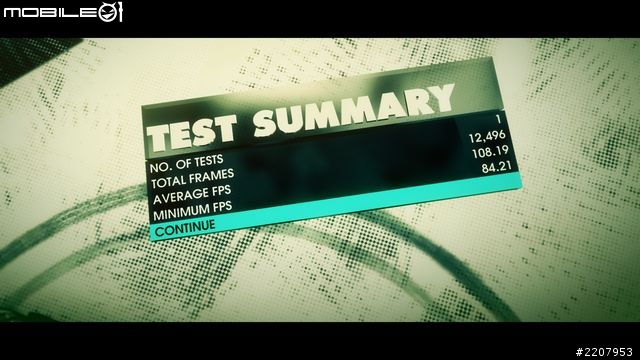

解析度1920x1080,反鋸齒為4X AA的每秒平均張數:一般版7970為99.44張;GHz版7970為108.19張、公版GTX680為112.00張。

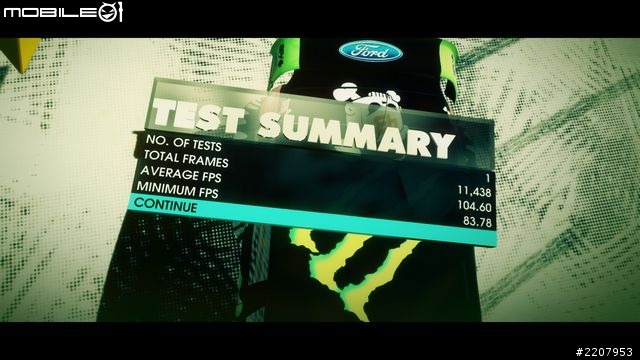

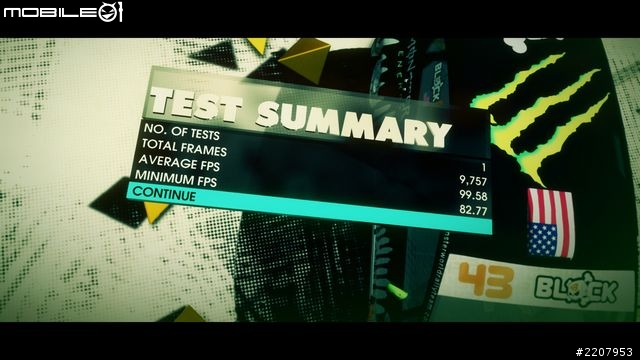

解析度1920x1080,反鋸齒為8X AA的每秒平均張數:一般版7970為93.79張;GHz版7970為104.60張、公版GTX680為99.58張。





=================================================================================

大地長征:好戲上場(Dirt Showdown)遊戲測試(特效皆為High或Ultra)

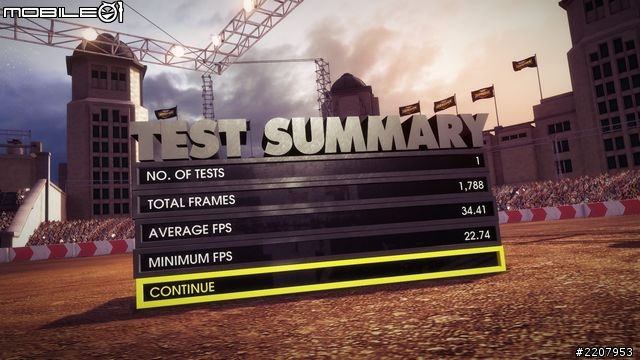

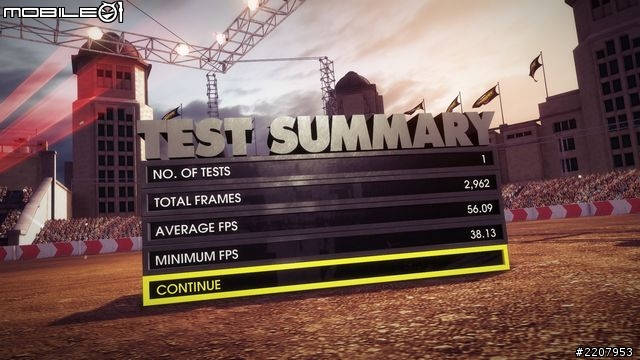

解析度1920x1080,反鋸齒為4X AA的每秒平均張數:一般版7970為52.99張;GHz版7970為56.09張、公版GTX680為34.41張。

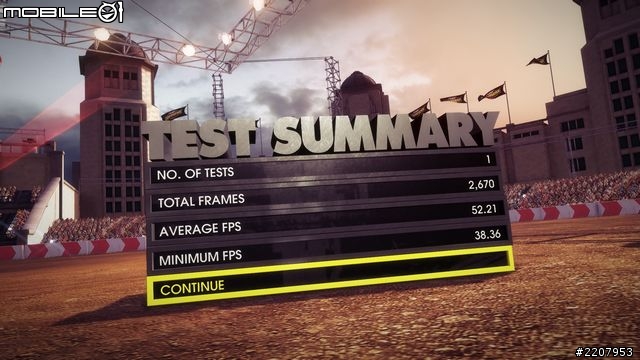

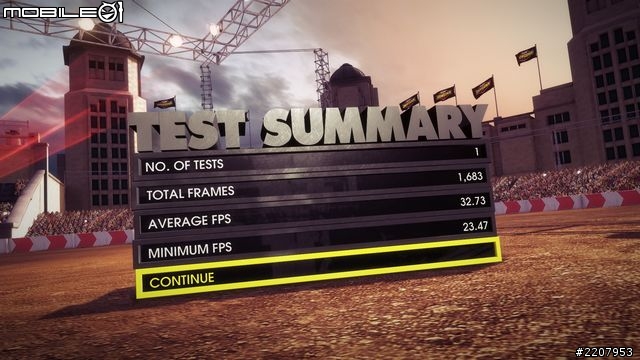

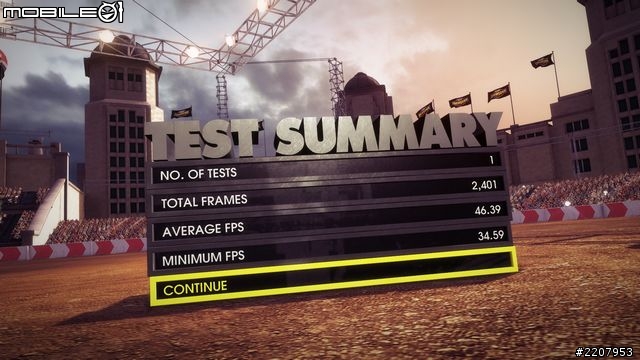

解析度1920x1080,反鋸齒為8X AA的每秒平均張數:一般版7970為46.39張;GHz版7970為52.21張、公版GTX680為32.73張。





=================================================================================

失落的星球2( Lost Planet 2)遊戲測試(特效皆為High)

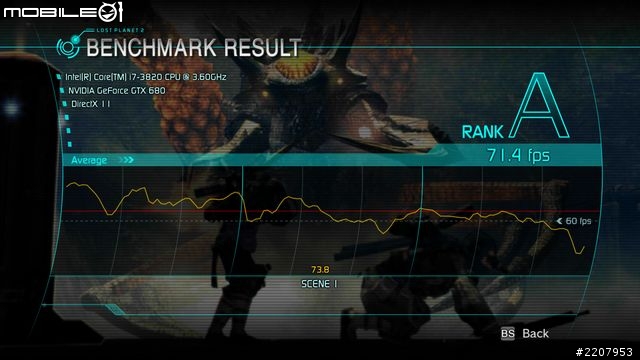

解析度1920x1080,反鋸齒為4X AA的每秒平均張數:一般版7970為62.3張;GHz版7970為67.7張、公版GTX680為71.4張。

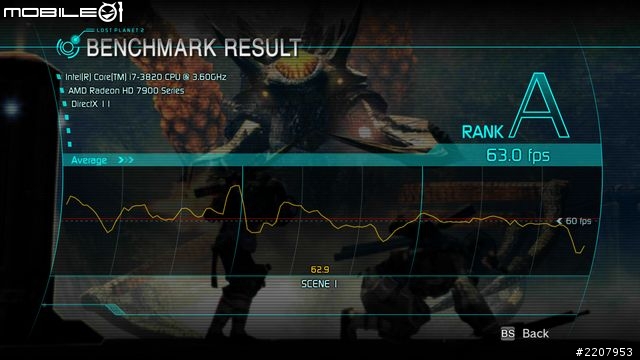

解析度1920x1080,反鋸齒為8X AA的每秒平均張數:一般版7970為57.6張;GHz版7970為63.0張、公版GTX680為70.9張。





=================================================================================

狙擊精英V2(SniperElite V2)遊戲測試

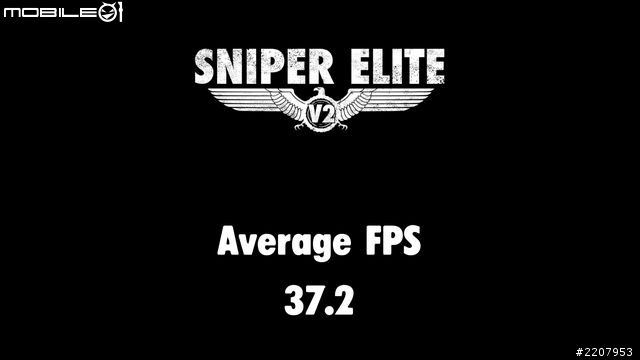

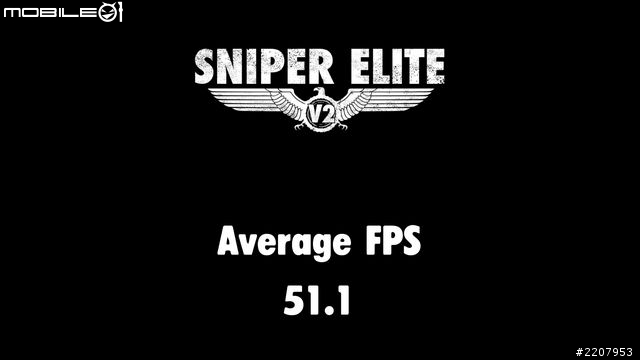

一般版7970為46.4張;GHz版7970為51.1張、公版GTX680為37.2張。





=================================================================================

快打旋風四(Street Fight IV)遊戲測試(AF 16X、特效皆為High或Ultra)

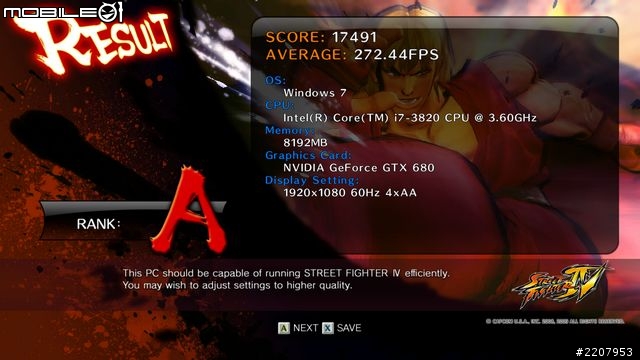

解析度1920x1080,反鋸齒為4X AA的效能評分與每秒平均張數:一般版7970總分為14242分,每秒平均張數為210.69張;GHz版總分為15349分,每秒平均張數為231.74張;公版GTX680總分為17491分,每秒平均張數為272.44張。

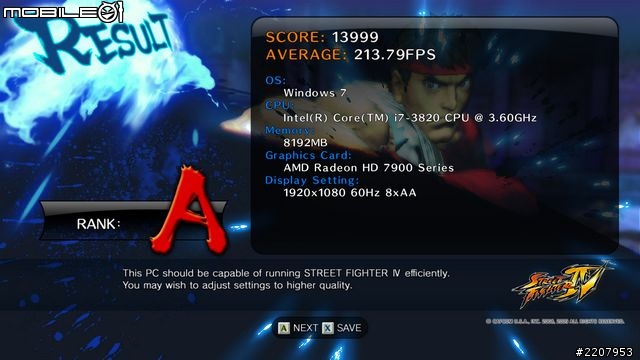

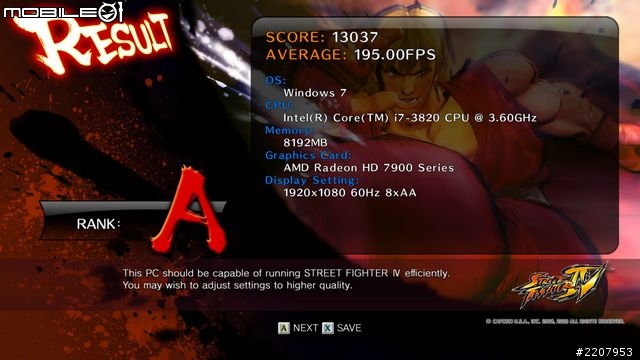

解析度1920x1080,反鋸齒為8X AA的效能評分與每秒平均張數:一般版7970總分為13037分,每秒平均張數為195.00張;GHz版7970總分為13999分,每秒平均張數為213.79張;公版GTX680總分為15851分,每秒平均張數為250.00張。





=================================================================================

戰地風雲三(Battlefield 3)即時FPS測試(特效等級最高)

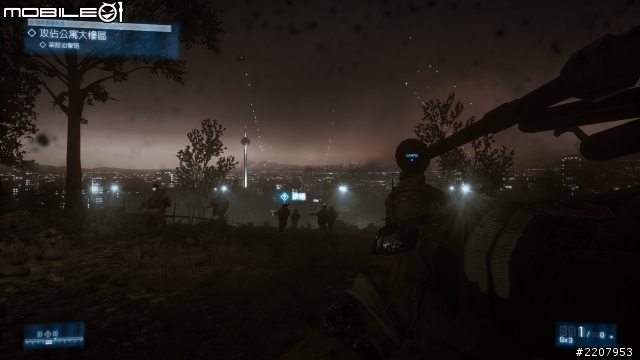

本次測試的遊戲關卡截圖

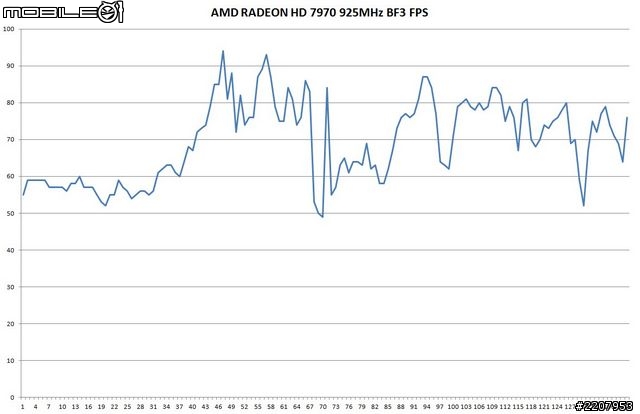

一般版7970實際測試BF3的FPS曲線圖

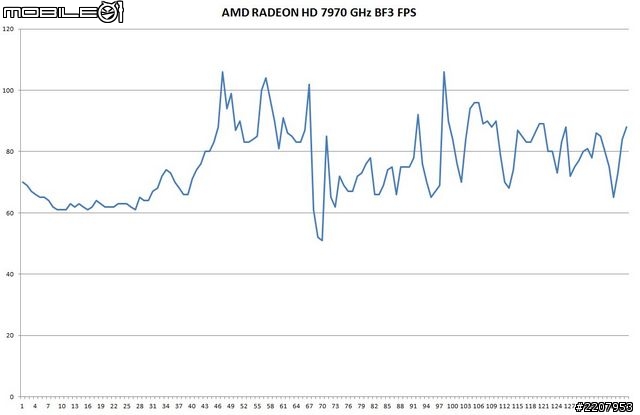

GHz版7970實際測試BF3的FPS曲線圖

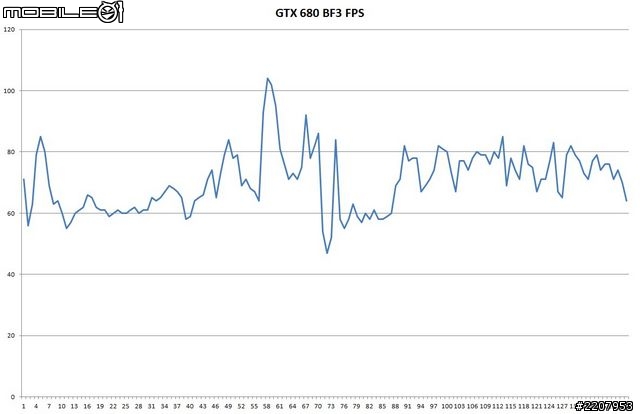

GTX680實際測試BF3的FPS曲線圖

=================================================================================

耗電量測試

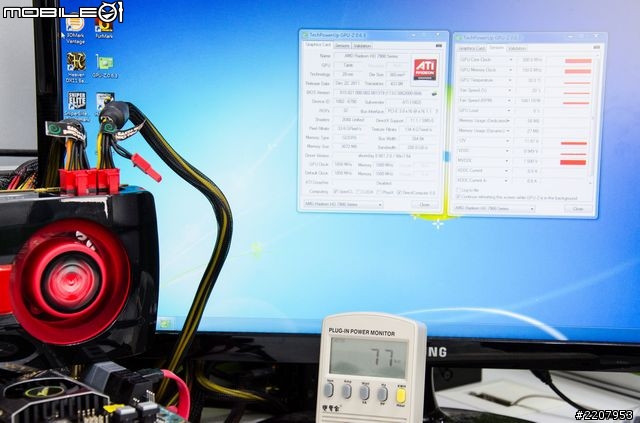

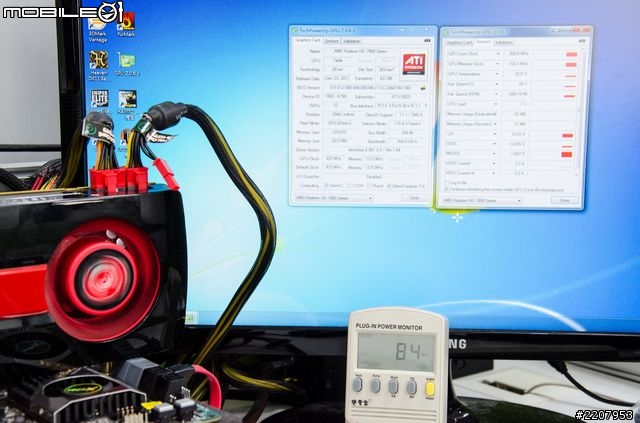

在待機的狀態下,使用一般版7970顯示卡的系統總功耗約為84瓦;使用GHz版7970顯示卡的系統總功耗約為77瓦;使用GTX680顯示卡的系統總功耗約為83瓦。

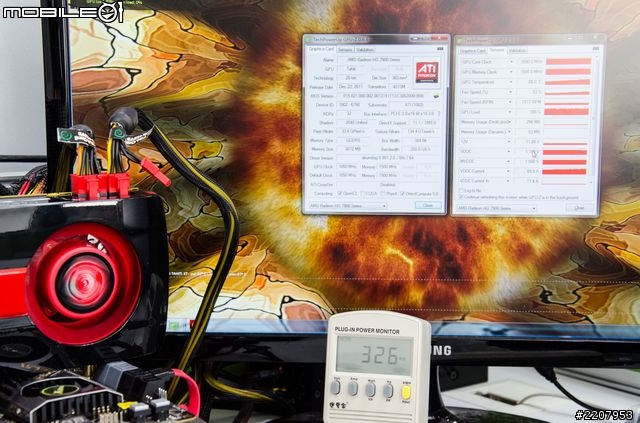

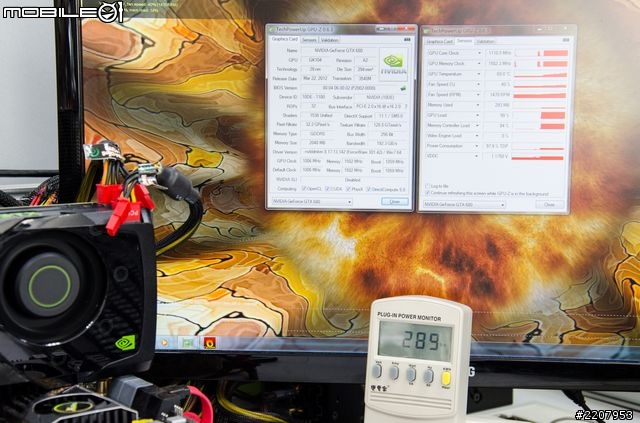

繪圖核心滿載時的功耗狀態下,使用一般版7970顯示卡的系統總功耗約為309瓦;使用GHz版7970顯示卡的系統總功耗約為326瓦;使用GTX680顯示卡的系統總功耗約為289瓦。





=================================================================================

數據統整圖表

最後小編也將所有效能以及耗電量的數據整理成圖表讓網友們可以更清楚看效能的差異。

3DMark 11測試數據圖表

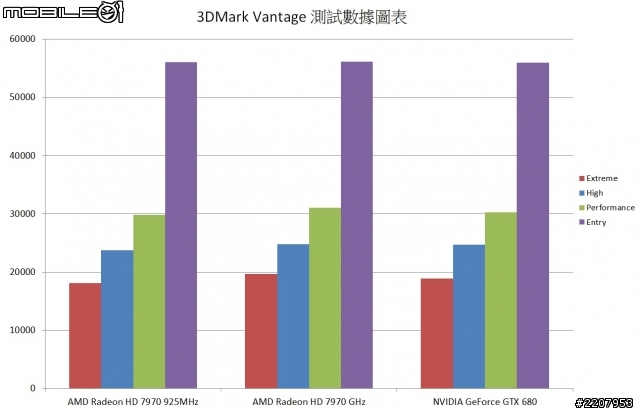

3DMark Vantage測試數據圖表

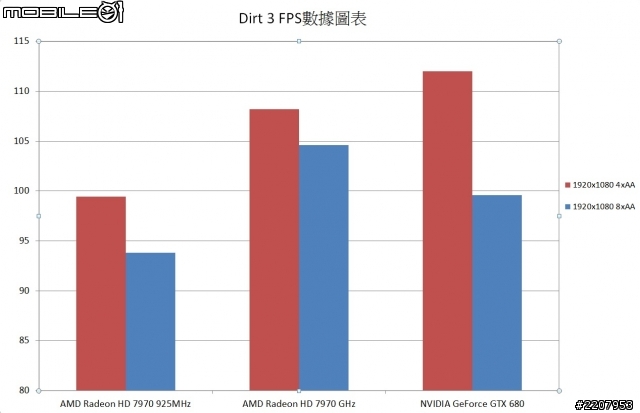

大地長征3遊戲測試數據圖表

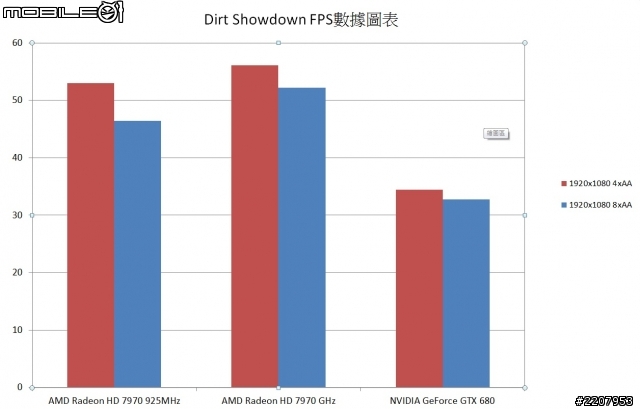

大地長征:好戲上場遊戲測試數據圖表

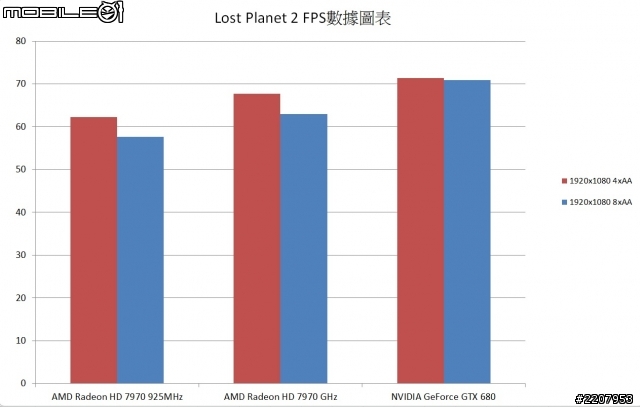

失落的星球2遊戲測試數據圖表

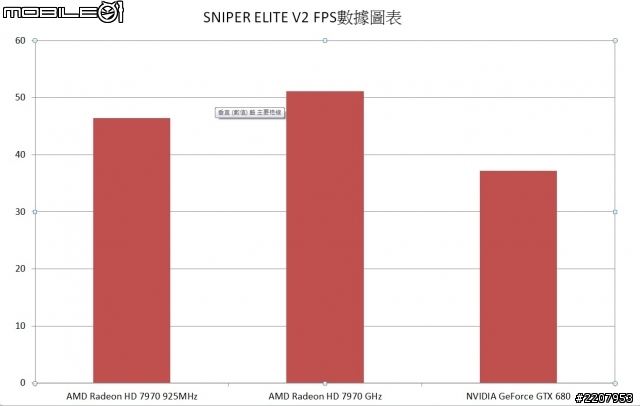

狙擊精英2遊戲測試數據圖表

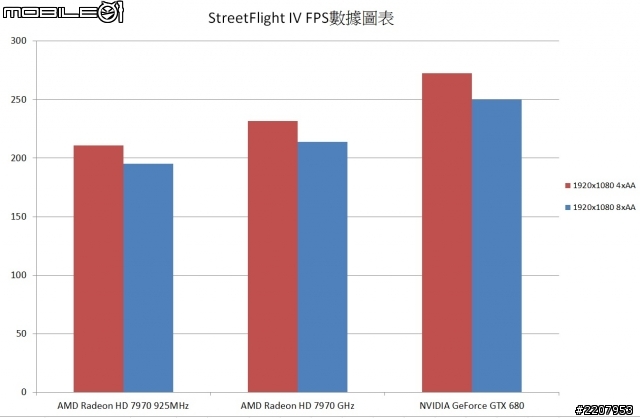

快打旋風四遊戲測試數據圖表

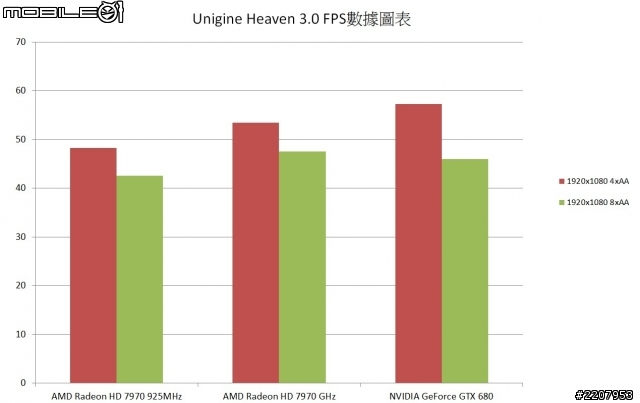

UNIGINE HEAVEN 3.0測試數據圖表


耗電量測試數據圖表

=================================================================================

測試小結

從測試結果來看,相較於一般的7970,GHz的整體效能表現大約提升了8%左右。而相較於對手的GTX680來看,除了在大地長征:好戲登場以擊狙擊精英V2這兩款遊戲的測試中,GTX680的表現落差頗大,讓人有些納悶之外,兩者的效能表現基本上算是互有勝負,也算是旗鼓相當。

而耗電量表現方面,GHz版的7970也因為時脈的提升,在高負載的狀態下仍然還是稍微耗電一些。不過值得嘉許的是在待機耗電量的表現上,GHz版的7970與一般版的7970雖然同樣都是將時脈降至300MHz,但GHz版的耗電量還是少了大約7W左右,也可以看得出GHz版7970在電源控制方面也有些許的改善。

從整體來看,GHz版的Radeon HD 7970的不僅效能表現有所提升,而且借由待機耗電量降低的情況來看,也可以看得出在供電設計上也有些許的改進,再加上搭載了3GB的顯示記憶體規格,確實讓這款顯示卡更加難逢敵手。不過,就是從公版卡整體的規格、外型、採用的散熱器以及電路板的設計來看,幾乎都與一般版的7970是一模一樣,這樣不免會讓人覺得,與其大張旗鼓重新發表一款顯示卡,倒不如直接釋出新版的BIOS來更新現有的7970豈不是更加省事。但無論如何,時脈的提升對於遊戲效能表現的幫助是無庸置疑,若是在實際販售的時候,能夠與現在市面上的7970價格相當的話,對於使用者也算是有好無壞。文章的最後,還是感謝大家的耐心賞文,下次報導再見囉!
