OK!!沒關係這不是重點,重點是…我買回家就馬上把他改裝成可以 USB 直接充電的滑鼠了!

因為小弟手上沒有現成的充電 IC 可以用,只好弄了個很簡單的電路來達成目標了

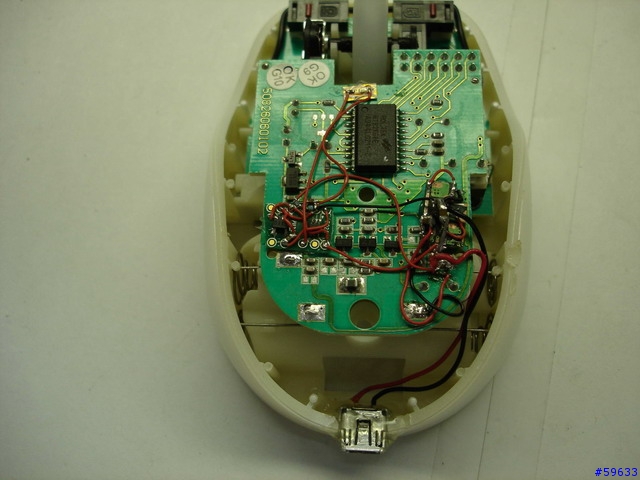

這個圖可以看到滑鼠的電路板上有左右兩團像線堆的東西嘛
右邊的是充電的電路,我只是用一顆穩壓 IC 把 USB 電壓穩成 3V 加上限流電阻來做到約 150mA 左右的充電電流,但因不想太複雜所以就把它弄得非常的簡單,所以電池電壓如果降到 0.93V 以下時可能會以大於 150mA 充電,我選的穩壓 IC 只有輸出最大 150 mA 而已,過大可能會有問題,但電池電壓我想也不會放到這麼低,所以就應該還可以啦!
左邊的呢是電壓偵測電路,且大家可以看到有線拉到靠近滾輪的地方嘛,那是個藍光的 LED,這就是在電池充電時LED 會亮,當快充飽時因電池電壓接近飽與不飽值時 LED 會閃,充飽後 LED 就熄了,這樣就可以知道有沒有充飽啦!
因為電路設計的非常的簡單,且充電電流不是很大所以充飽時間會蠻長的,但還好滑鼠不是很秏電的東西,一般給他充個一兩個小時就可以用蠻久的了,晚上睡覺時就插著給他充,早上就差不多充飽了,也很方便不用擔心要換電池及沒電怎辦的困擾囉!

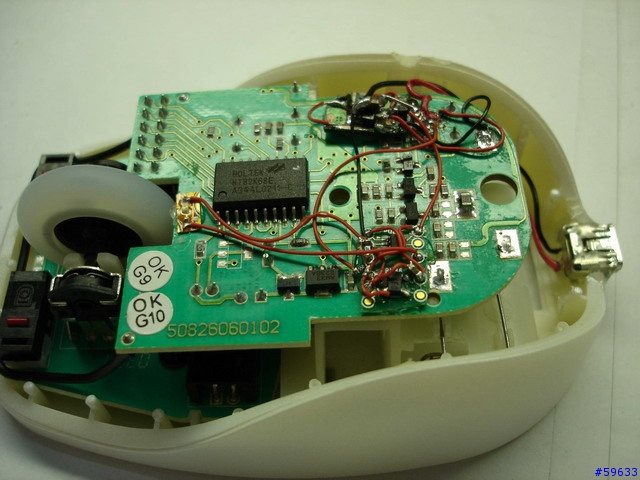

這是另一個角度的

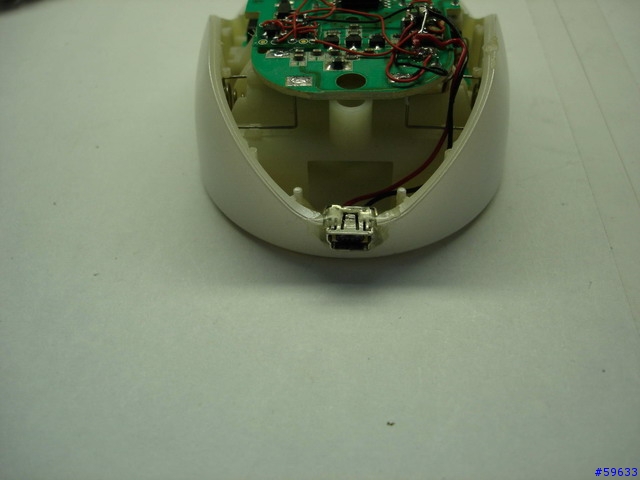

這是尾巴的接頭,我是用標準一般的 USB 接頭,一般像 2.5 吋的硬碟外接盒都是用這種頭,這樣就可以共用且出門在外也容易找到有人有這種線可以借來充一下

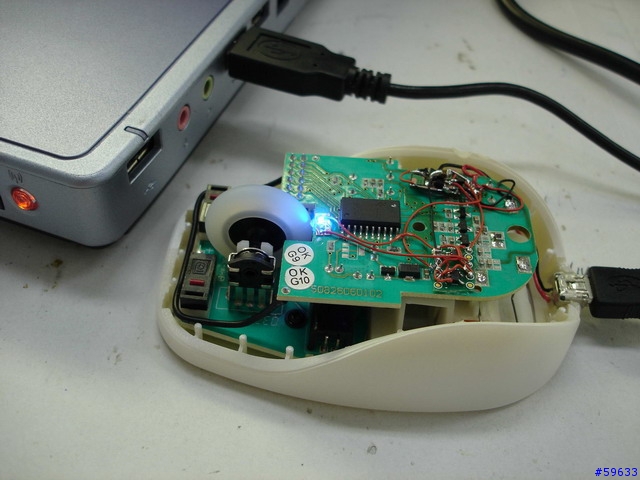

這是裝殼前用 USB 線插上 NB 時充電中的畫面

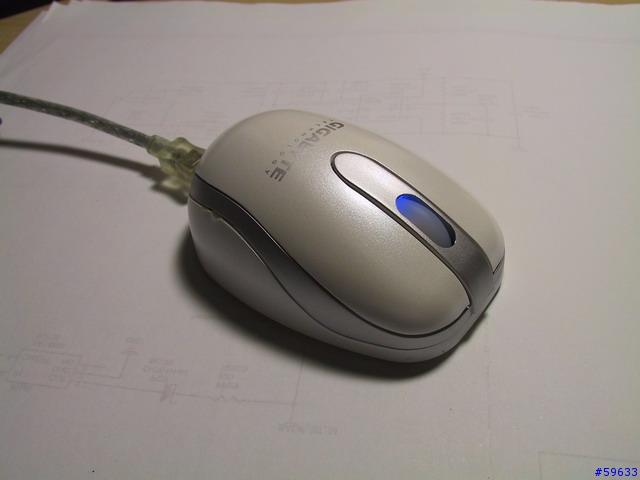

這是裝殼後充電時滾輪發出藍色的光,不過可惜的是我手上用的這顆 LED 不夠亮,且滑鼠的外觀不是透明的,所以就沒有非常非常的亮,但也是不錯啦!

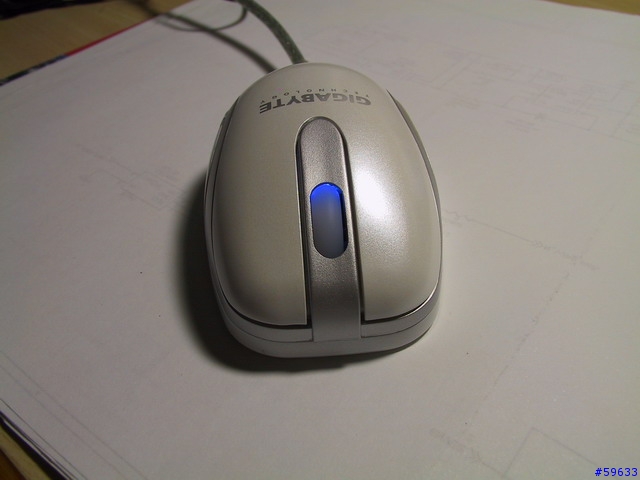

這是另一個角度,充飽後 LED 就熄了,一般充到他在閃時就算差不多飽了只是熄了是最飽的時候,在閃時其實就可以拔下來用啦!


因電路採定電壓充電,所以在後期電池電壓快飽時在限流電阻壓差下充電電流會愈來愈小到兩邊平衡沒有充電電流為止,所以要等到 LED 熄會有點久,但以電池沒電時充電電流最大來充個一兩個小時,以這個滑鼠的用電來說至少也可以撐個好幾天,我是晚上睡覺時給他放著充,早上 LED 就熄了充飽了
我試充了兩回,LED 燈及電池充飽的狀態都正常,看來這次的改裝是成功的了……

我用的都是 SMT 的零件,小弟因工作的關係容易拿到這樣小的零件,一般人可能不容易拿到,有需要的話小弟我可以提供電路圖,但零件就可能要各人自已想辦法囉!
不一定要用 SMT 的零件,只要能有相同功能的都可以,只是一般買得到的零件我不知道放不放得進滑鼠裏面了

當然了,改裝後一般的電池還是可以用啦!只是不要拿來充電,不然會怎樣呢??
我是沒試過啦!不怕死的人可以實驗一下看看!
