過去若想要自己DIY一台小電腦的話,常常會因為小尺寸的主機板不好取得,或是找到了適合的主機板,卻又因為效能表現不理想而作罷,最後多半還是尋找準系統之類的產品。不過近來隨著晶片製程的進步與架構上的改良,不僅是大幅改進了處理器效能以及耗電量表現,而且處理器所內建的顯示晶片效能,除非是要玩一些遊戲大作,不然的話,內建顯示晶片其實已經能夠應付大部分的文書、影音播放、網頁瀏覽或是執行一些3D需求不高的小遊戲之類的需求,因此若是想要自己組裝一台小體積的電腦也變得更加容易。而這次小編所要介紹的技嘉H77N-WiFi主機板,便是針對這類的需求所推出的ITX主機板,而且在規格方面亦提供了多個影像輸出、雙Gigabit網路、802.11n無線網路、藍芽傳輸以及多個周邊擴充埠等規格支援,就以ITX規格的主機板來說,規格可算是相當充足。那麼接著就來看一下這款ITX主機板還具備了哪些特色吧!


外觀與開箱介紹

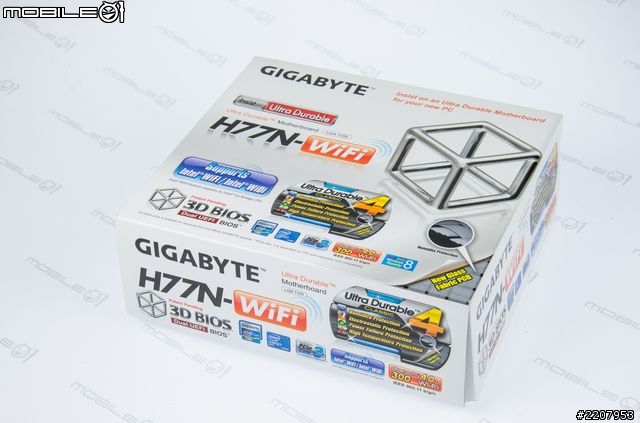

一開始當然還是先來看一下主機板外觀與開箱介紹吧!技嘉近來的主機板外盒設計幾乎都是採用白色的底色,而外盒上則是可看到這款主機板是採用了Ultra Durable 4 CLASSIC的用料,其中主要的特色則是加入了防靜電、抗突波晶片、全固態電容和超低電阻式電晶體,以及在PCB版中則是加入了一高密度的開纖布電路板設計來達到防潮的效果。不過,技嘉一直以來所強調的2盎司銅箔似乎就沒有加入這款主機板。


外盒的背面辨識介紹Ultra Durable 4的功能特色以及主機板一些重點規格介紹。

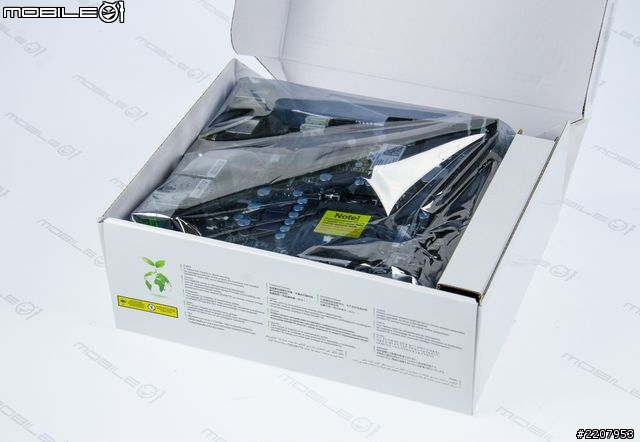

掀開外盒後,先看到的則是用靜電袋包覆的主機板,底下一層則是放置配件的位置。

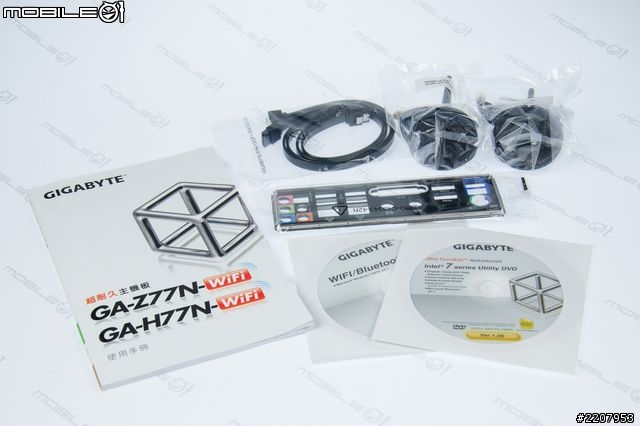

其中的配件除了紙本說明書以及主機板和無線網路晶片的驅動光碟片之外,還提供了兩條SATA 3傳輸線、兩個延長天線以及I/O背檔板。


接著就來看一下這款ITX(17x17公分)大小的GA-H77N-WiFi主機板外觀與規格吧!


在主機板上亦有提供一組PCIe 3.0x16的擴充插槽,讓使用者可以在自行外接顯示卡或是其它的擴充介面卡。

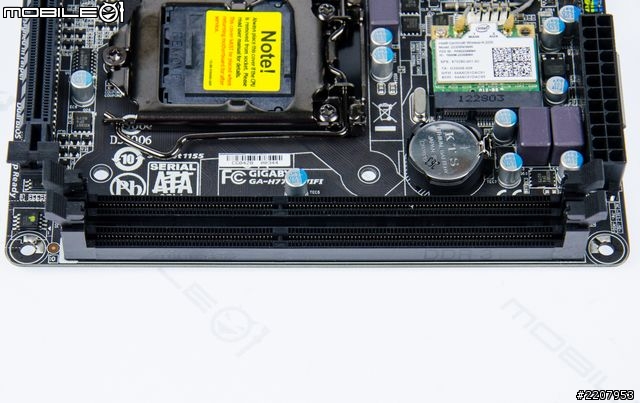

記憶體的部分則具備了兩組DDR3記憶體插槽,最高可支援至16GB的記憶體容量和1600MHz的記憶體時脈。

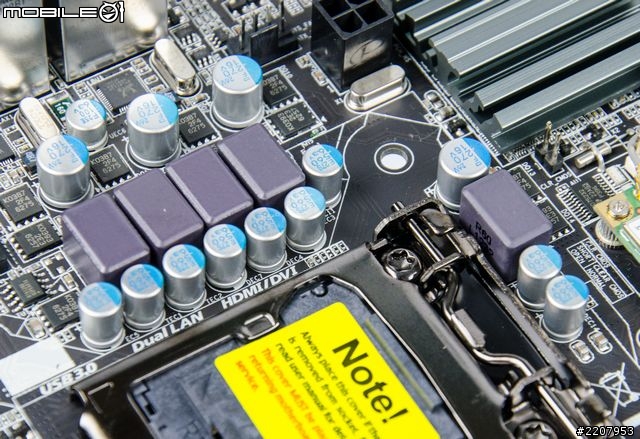

在處理器供電設計的部份採用了4+1相的供電,其中4相是主要的處理器供電,而+1的那一相則是作為處理器內記憶體控制器的供電設計。

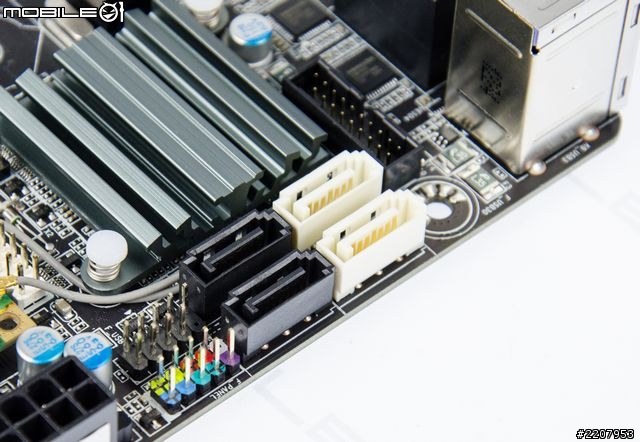

硬碟擴充部分則是各提供了兩組SATA 2與SATA 3的擴充埠。

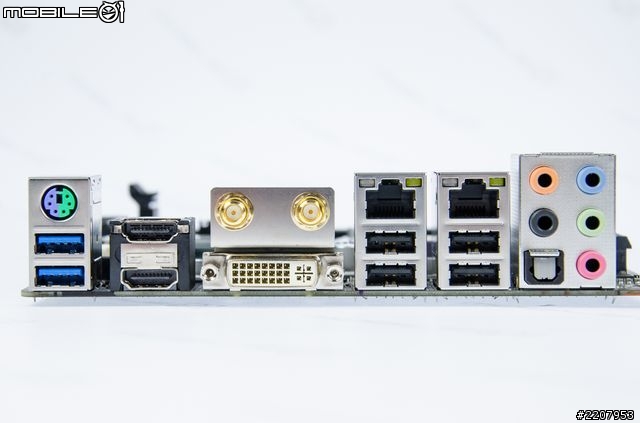

主機板的I/O背板位置提供了4組USB2.0、2組USB3.0以及1組鍵盤滑鼠共用的PS/2擴充埠。網路的部分則是提供了兩組Gigabit頻寬的RJ45有線網路埠。影像輸出規格方面,則有是提供了兩組HDMI以及一組DVI端子。音效方面則同時提供了3.5mm以及光纖介面的音效輸出。另外,在DVI影像輸出埠的上方則是讓使用者連接加強無線網路與藍芽訊號的延長天線設計。

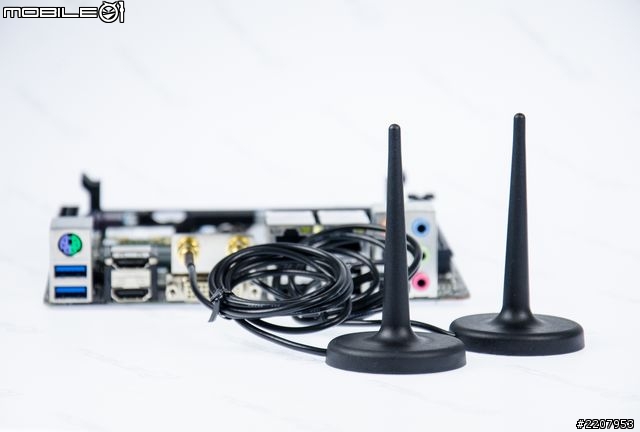

當主機板接上無線訊號延長天線的模樣。

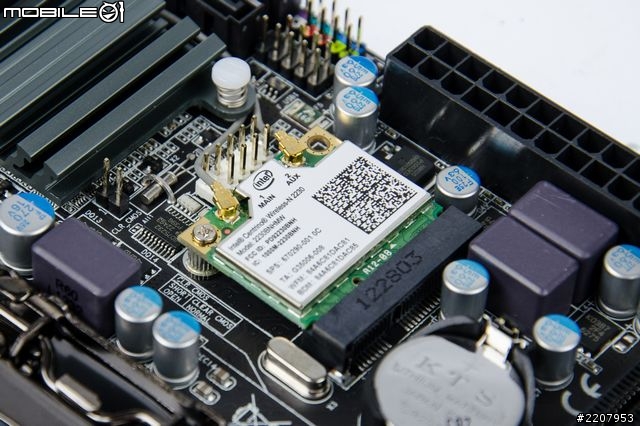

主機板上已有內建Inte Centrino Wireless-N 2230晶片,其功能除了可支援802.11n無線網路訊號以及藍芽4.0的傳輸規格之外,亦能夠支援Intel WiDi 無線顯示技術,讓使用者可以透過無線網路的方式來傳輸影音訊號。

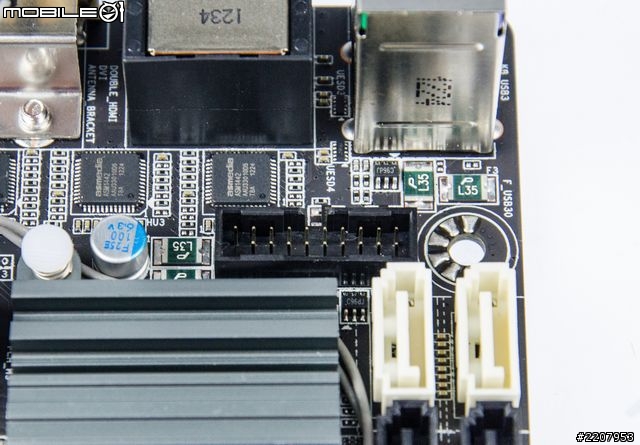

除了背板上的兩組USB3.0擴充埠之外,在主機板上亦有設置一個19Pin的擴充插槽,可再增加兩組USB3.0傳輸埠。

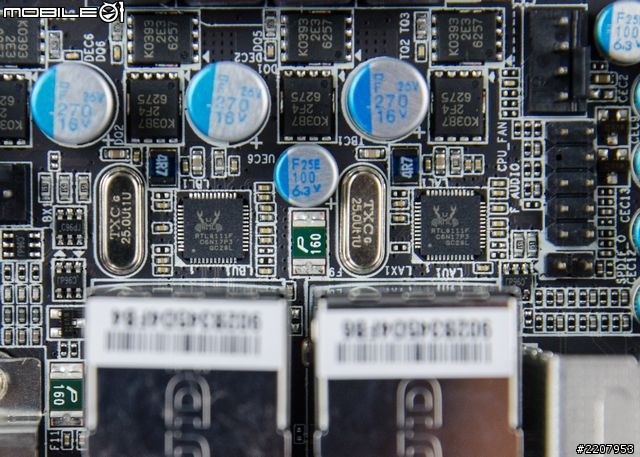

兩組Gigabit的有線網路埠都是採用Realtek所推出的RTL8111F晶片。

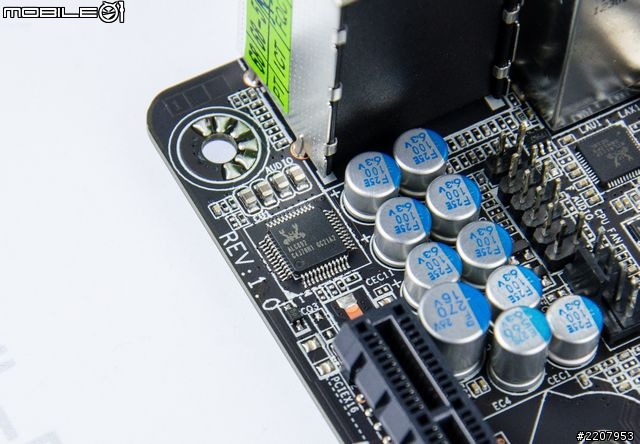

音效部分則是採用RealTek推出的ALC892晶片,可支援7.1聲道的音效輸出。

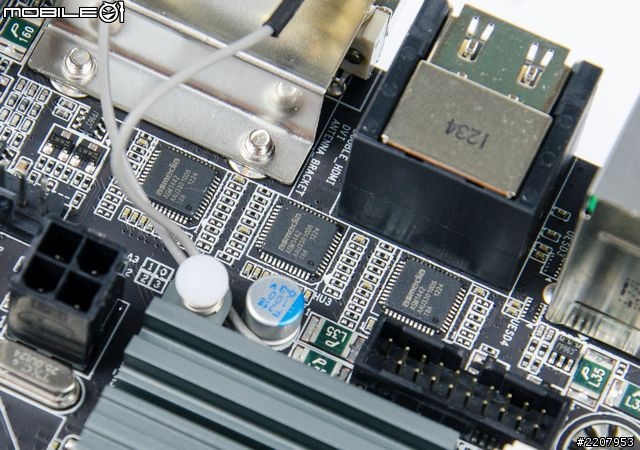

兩組HDMI以及DVI影像輸出埠則都是透過asmedia所推出的ASM1442晶片來轉接影像訊號。

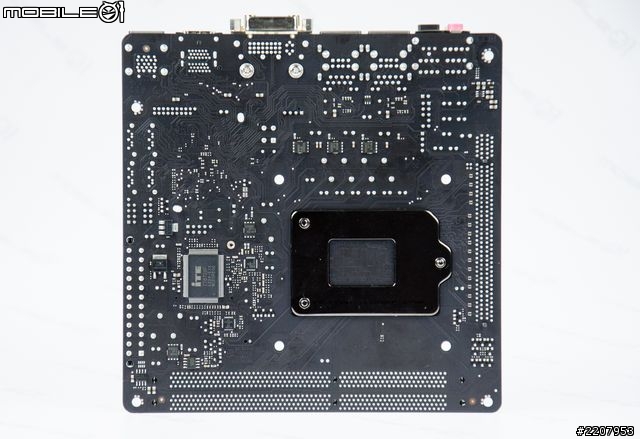

在主機板的背面還有一個iTE IT8728F監控晶片。

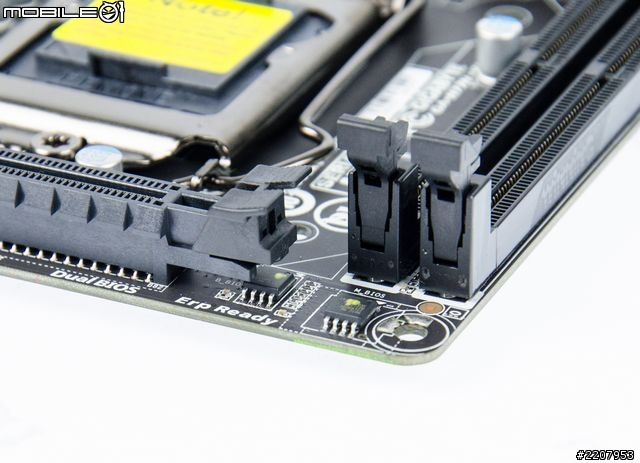

雖然主機板是採用ITX的大小,但仍然導入了兩個實體的BIOS晶片。

=================================================================================

主機板BIOS與附件軟體介紹

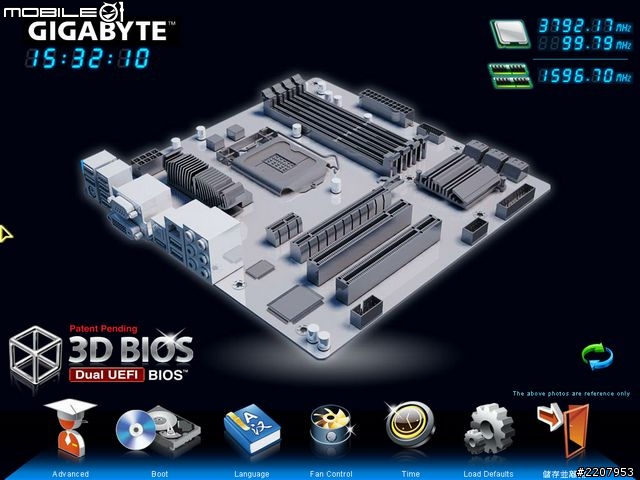

這次的在H77N-WiFi主機板中所使用的BIOS亦是技嘉近來所主打的3D BIOS。當開啟3D BIOS模式時,主畫面上會有一個主機板的模擬圖,若是想要調整處理器的時脈設定,便可以直接用滑鼠點一下圖上處理器的位置,便會跳出時脈設定的幾個重點選項。若是要調整記憶體或是儲存設定,一樣是滑鼠點一下模擬圖上的對應位置就會跳出相關設定選單,不過若是3D BIOS上的主機板模擬圖能夠完全與該型號主機板外觀一模一樣的話應該會更具完整性。而除了主機板大圖之外,在3D BIOS模式中的底下也設置了Advanced模式切換、Boot硬碟選擇、語言設定、風扇轉速控制、時間顯示以及還原BIOS預設值等圖示選單。


進階模式主要分為M.I.T、系統、BIOS功能、周邊功能以及電源管理等五個個主要頁面。

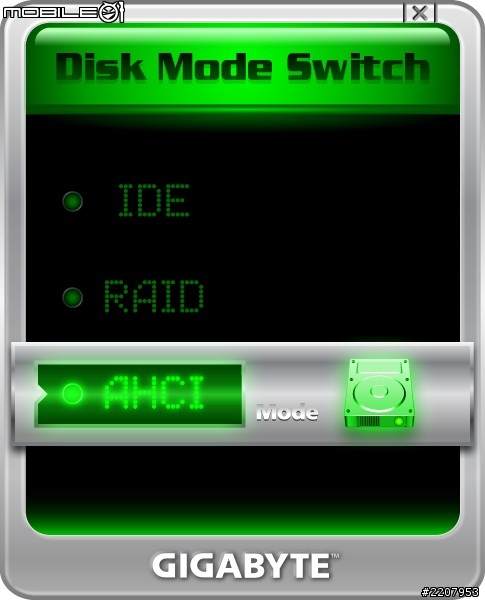

內附的軟體中則有提供一個名為Disk Mode Switch軟體,主要的功能就是在作業系統內便可以進行IDE、RAID或是AHCI等三種硬碟模式的切換,省去重新進入BIOS的麻煩。

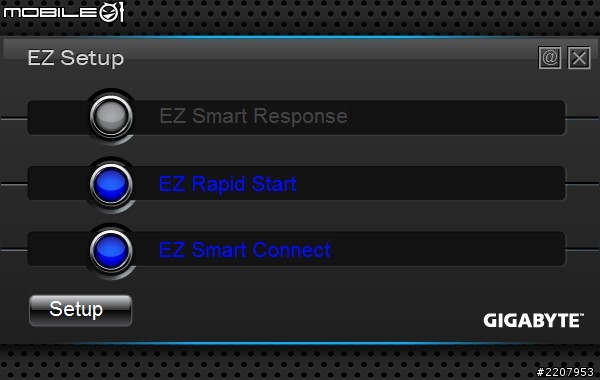

Intel 7系列晶片組推出的同時,也新加入了Rapid Start以及Smart Connect功能,不過這些功能雖然方便,但若是一步一步手動設定的話,實際步驟其實真的有些複雜,所以為了讓有這些功能需求的使用者可以快速完成設定,技嘉在內附的軟體中也提供了一個名為EZ Setup的工具軟體,基本上只要按下軟體畫面中的設定按鍵就可以快速進行EZ Smart Response、Smart Connect以及Rapid Start三項功能的設定。

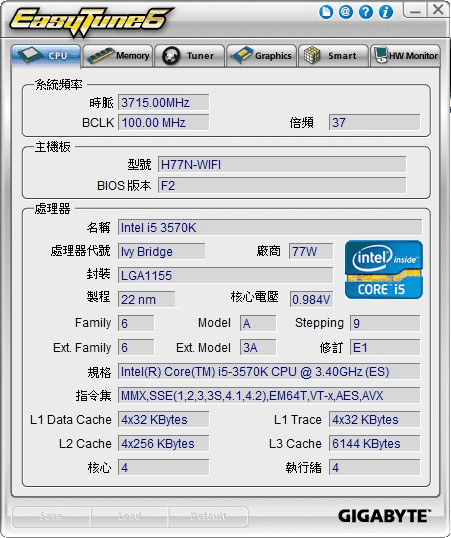

另外,針對各項硬體的監控與調校設定,在這款主機板上也是提供了EasyTune6工具軟體。軟體內主要分成處理器、記憶體、Tuner、顯示卡、風扇智慧調控以及硬體監控等六個主要頁面。

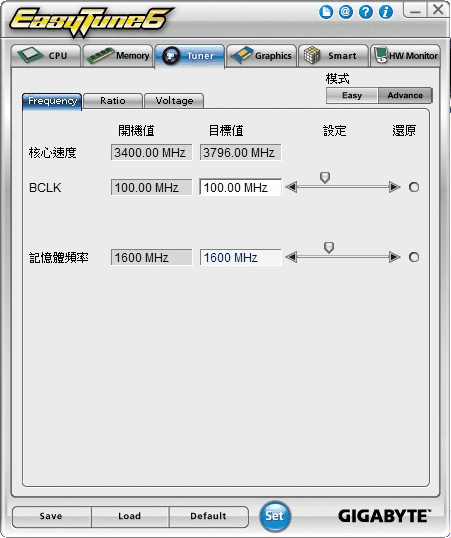

而在Tuner頁面中又分為Easy簡易以及Advance進階兩種模式,兩個模式最主要的差異就是在進階模式中可以再針對記憶體時脈、處理器倍頻以及電壓值等參數來進行設定。

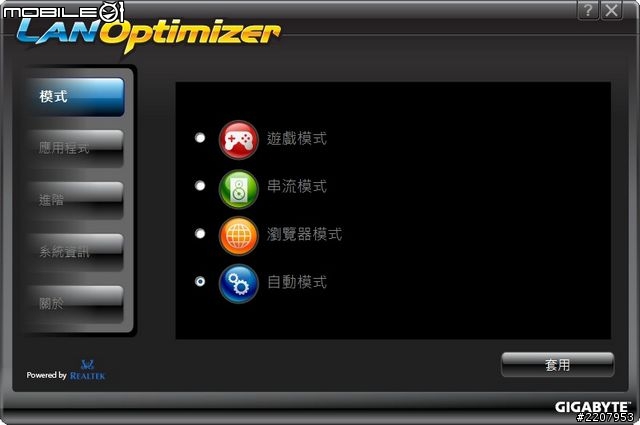

最後,針對網路控管的部分,技嘉亦有提供一個名為LAN Optimizer的軟體。這款軟體最主要的功能就是可以依照不同的使用狀況來控制網路頻寬的優先使用順序。使用者可以依照不同的使用狀況,在主畫面中選擇預設的遊戲、串流、瀏覽器以及自動等四種模式,也可以自行設定需要優先使用的應用程式或是在進階模式內直接設定網路的流量限制等功能。

=================================================================================

實際測試

看完主機板的硬體規格與軟體介紹之後,接著不免俗地還是要稍微跑分一下,不過因為這款主機板畢竟不是超頻導向,所以小編就不再針對超頻部分多做測試,僅以預設的狀態來測試PCMark軟體的效能表現讓網友們做個參考。另外,這次使用的記憶體雖然是DDR3-2133的時脈規格,但因為主機板本身僅有支援到DDR3-1600,所以實際測試的時候,也將時脈調降至DDR3-1600來進行測試。

以下是這次所使用的測試平台零組件讓網友們作個參考:

處理器:Intel Core i5-3570K
硬碟機:ADATA S596 64GB固態硬碟
記憶體:博帝 Intel Extreme Masters DDR3-2133 4GBx2
電源供應器:技嘉 ODIN 1200W

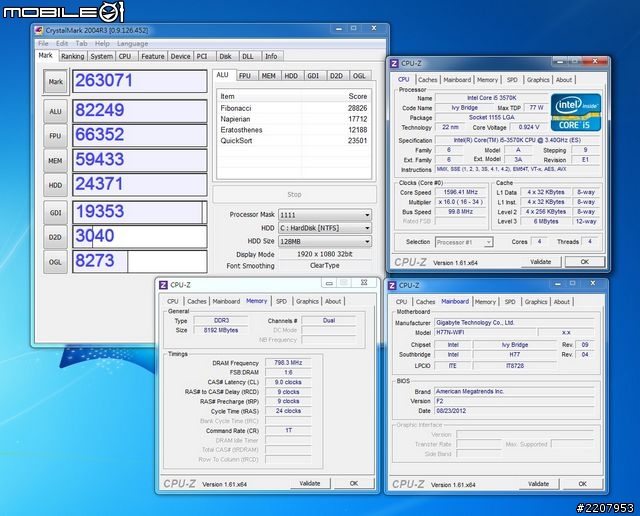

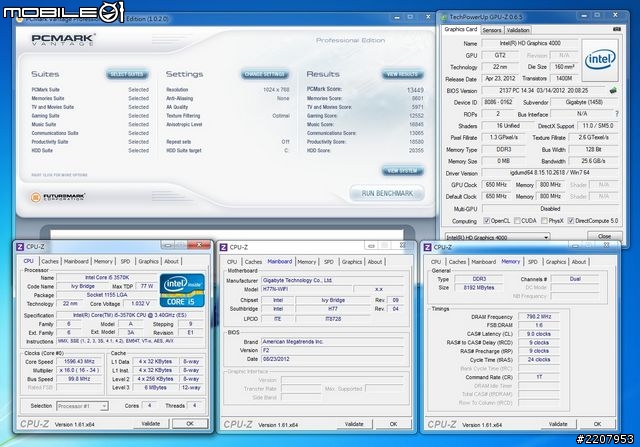

CrystalMark 2004R3軟體測試總分為263071分(分數愈高愈好)

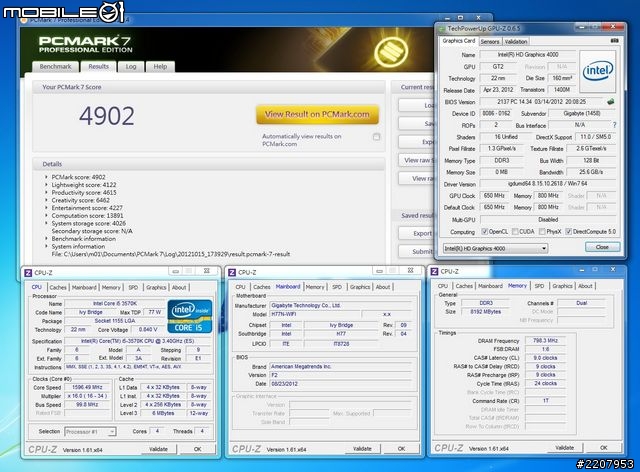

PCMark 7軟體測試總分為4902分。(分數愈高愈好)


PCMark Vantage 軟體測試總分為13449分。(分數愈高愈好)


耗電量測試

當處理器與內建顯示晶片都在待機狀態時,整體耗電量大約在40瓦左右。

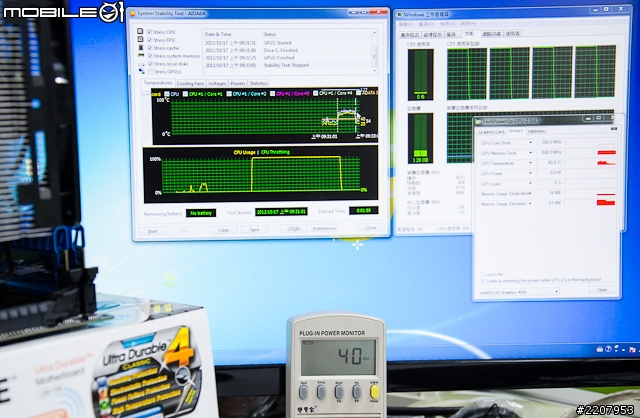

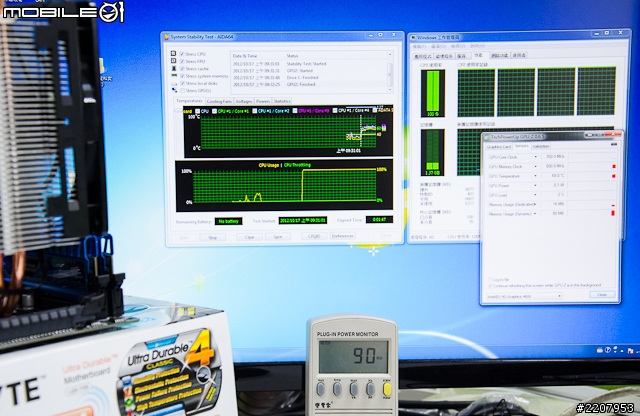

僅有處理器處於滿載的狀態時,耗電量大約在90瓦左右。

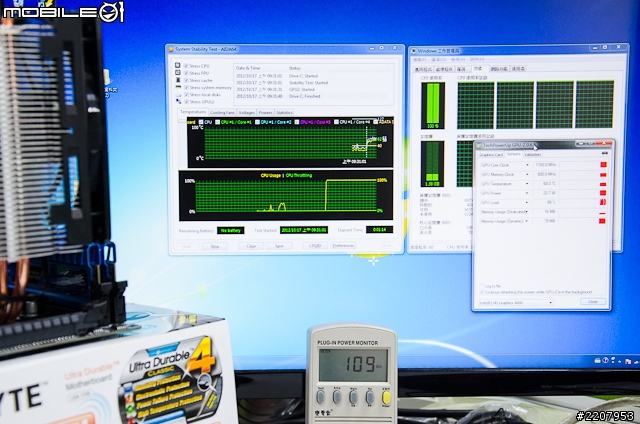

處理器以及內建的顯示晶片都處於滿載的狀態時,整體耗電量大約是110瓦左右。


=================================================================================

測試總結

在ITX主機板上內建無線網路現在算是頗為常見的規格,不過比較讓小編訝異的是款主機板除了是採用Intel的無線網路晶片,讓主機板可以支援Intel WiDi無線顯示技術之外,還具備了雙Gigabit網路埠的支援。另外,在影像輸出端子的提供上,雙HDMI加上一組DVI,也是ITX主機板較為少見規格設計。所以就ITX主機板的產品來看,這款H77N-WiFi在規格支援算是相當充足。

最後在耗電量的部分,在搭配Intel Core i5-3570K四核心處理器使用時,整體耗電量最高也僅110瓦左右,基本上算是相當省電,若是搭配雙核心Core i3,耗電量應該會再更低一些。所以若是想要組台體積小、耗電量低又同時具備多樣規格支援的話,這款主機板則會是個不錯的裝機選擇。最後仍要感謝大家的賞文,若是有任何相關問題的話,也歡迎大家一起討論喔!那麼下次報導再見啦!
