近幾年來中高階MB市場大多以超頻與用料為主要訴求路線,
隨著Desktop市場的變化,對於電競或Gaming這類名詞也開始出現在許多硬體上,
對於規格已經成熟許多的MB領域來說,也有開始把重點放在音效與網路的趨勢,
改進以往傳統的設計模式,對於使用者在Gaming環境時有更好影音的享受。

BIOSTAR映泰在消費者的印象中大都是以平價與超頻為主要市場訴求
先前推出的TZ77XE4在C/P值與超頻能力都有著不錯的表現
而近期再推出新款型號Hi-Fi Z77X,名稱上看起來主要為音質方面的加強
此回產品外包裝也是以聲音相關的圖案做為特色

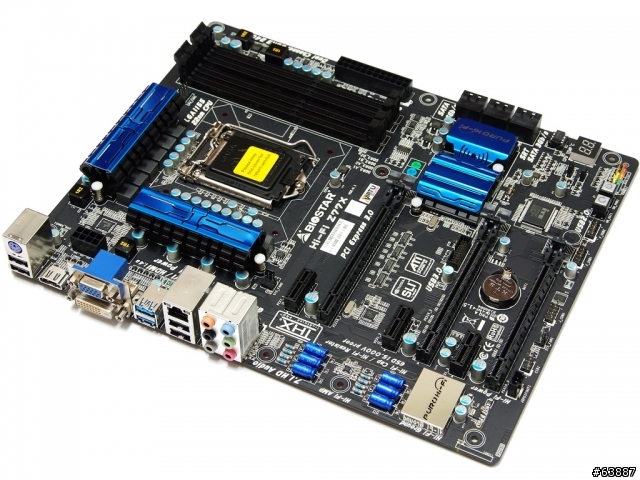

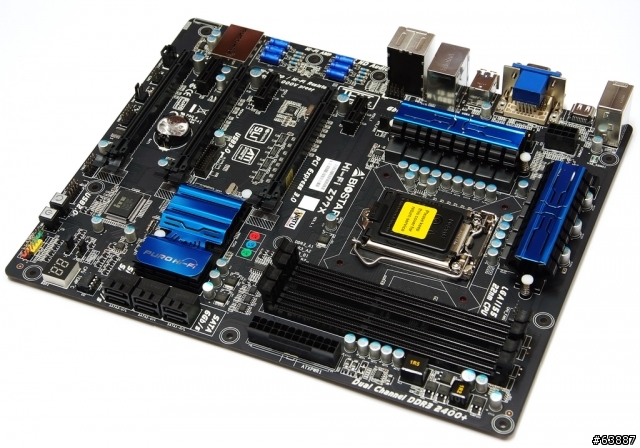

Hi-Fi Z77X本體
目前許多MB品牌大都使用黑色亮面PCB,BIOSTAR使用霧面PCB材質讓質感加分不少


Hi-Fi Z77X配色以PCB、DRAM與PCI插槽都改為黑色再搭配藍色散熱模組
不同於TZ77XE4黑橘的配色外觀,Hi-Fi Z77X外包裝設計與新配色是個人會比較欣賞的路線

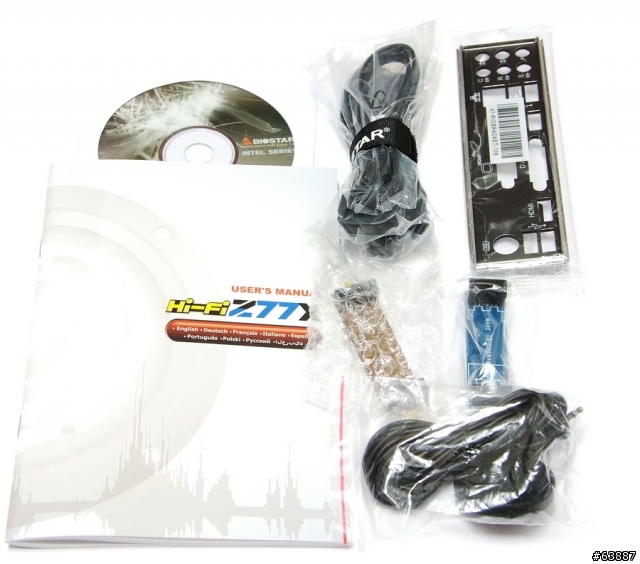

內附配件
產品說明書、IO檔板、SLI / CorssFire X橋接器、SATA線材、Calibration Microphone與驅動軟體光碟

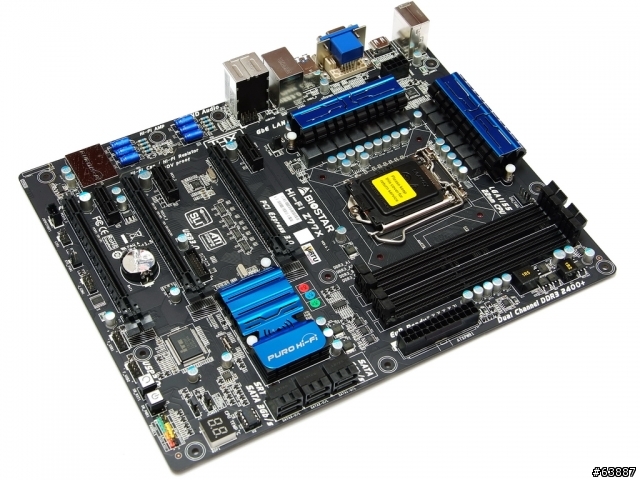

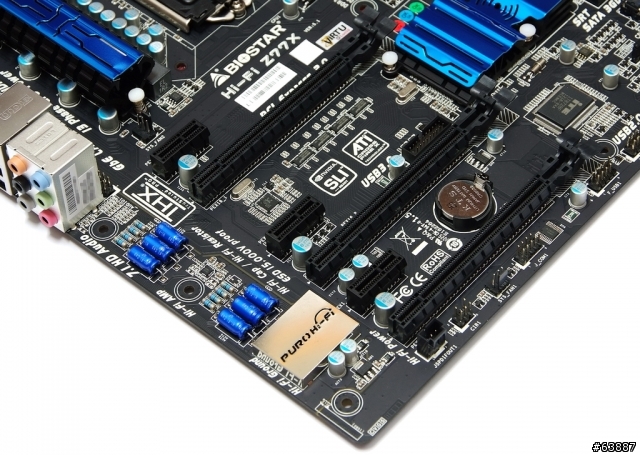

主機板左下方
2 X PCI-E X16 3.0,最高支援AMD CrossFireX/nVIDIA SLI技術,頻寬為X8 + X8
1 X PCI-E X16 2.0,頻寬為X4
3 X PCI-E X1
網路晶片為Realtek RTL8111E
音效晶片為Realtek ALC898,最高可達8聲道Blu-ray Audio與THX TruStudio Pro技術


主機板右下方
2 X 黑色SATA,Z77晶片組提供,SATA3規格
4 X 黑色SATA,Z77晶片組提供,SATA2規格
以上可以混合建立 RAID 0, RAID 1,RAID 5及RAID 10,最高效能依安裝的SATA裝置決定
Power / Reset按鈕與LED除錯燈號,上方黑色為前置USB 3.0


主機板右上

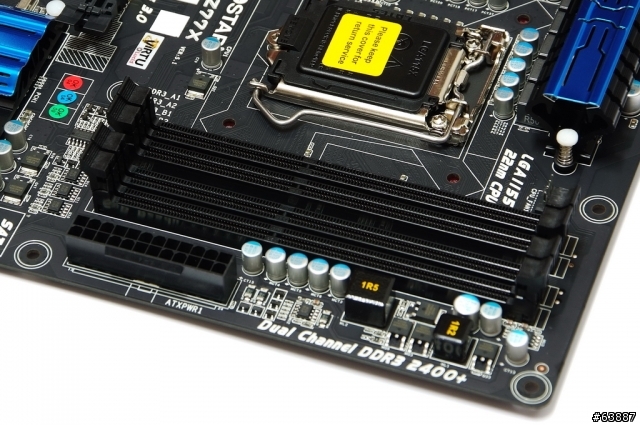

4 X DIMM DDR3,支援1066/1333/1600/1866(OC)/2133(OC)/2400(OC)/2600(OC)
DDR3最高容量可以支援到32GB,支援Extreme Memory Profile技術,下方為24-PIN電源輸入


主機板左上

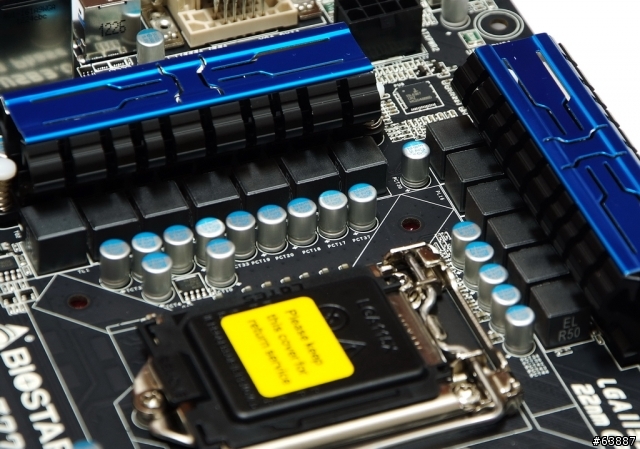

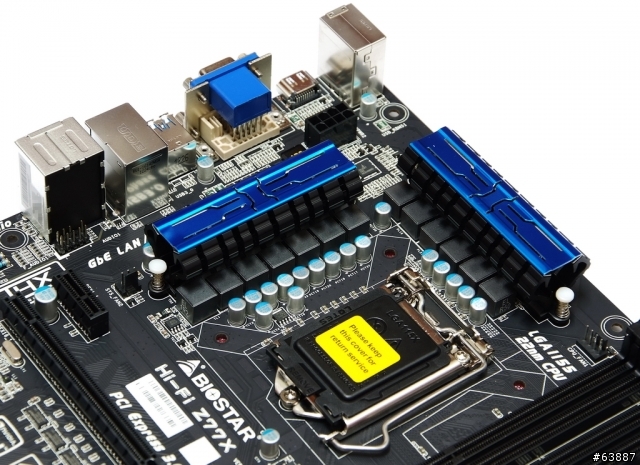

兩旁CPU供電都有加強被動式散熱模組,上方為8PIN電源輸入

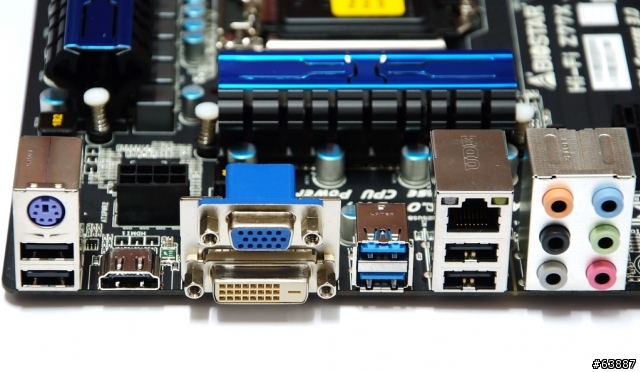

IO
1 X PS/2鍵盤
1 X D-Sub / DVI-D / HDMI
4 X USB 2.0(黑色)
2 X USB 3.0(藍色)
1 X RJ-45網路孔
6 X Audio音效接孔


供電設計共有13相,細分為10相CPU VCORE + 1相 VCC + 2相IGD

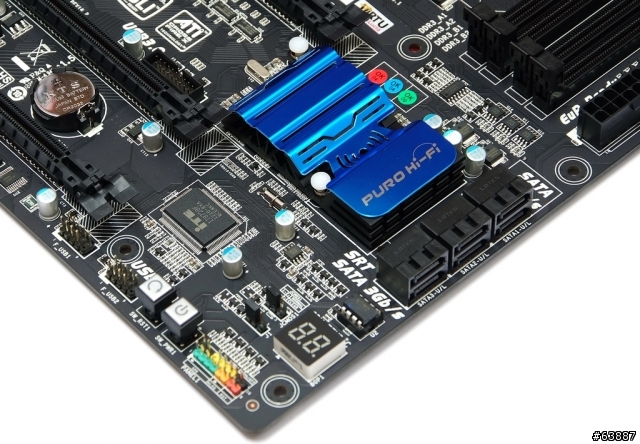

Z77晶片組使用的散熱片為較長型設計

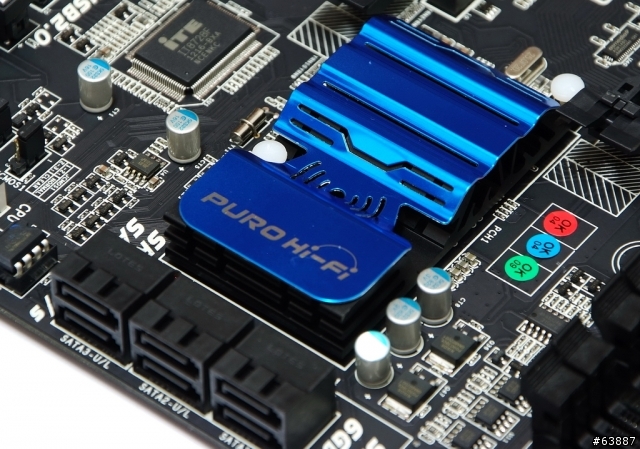

特殊的外型並且在字樣上標示PURO Hi-Fi

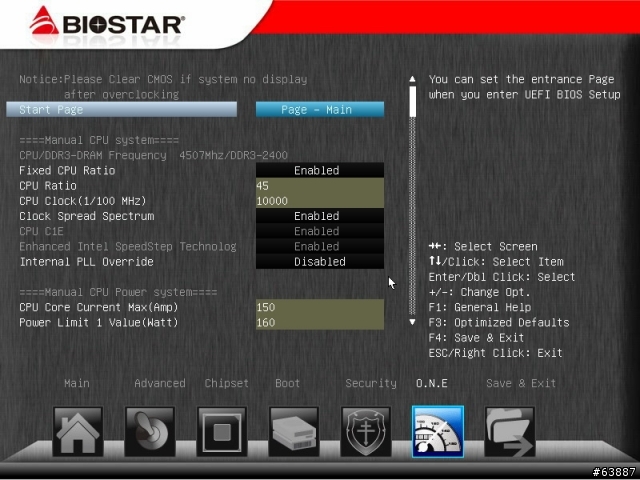

BIOSTAR UEFI介面的O.N.E調效頁面
CPU倍頻設定為45,也就是3770K改為4500MHz來運作


Graphics Core Ratio Limit為內建GPU的時脈
23的算法為23 X 50 => 1150MHz,圖中為3770K內建HD 4000預設時脈

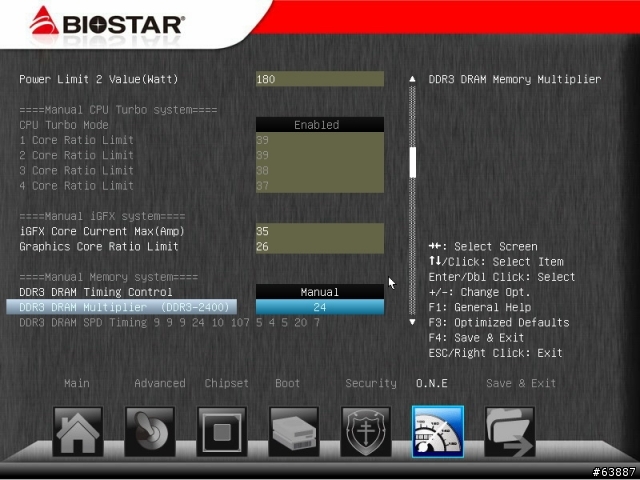

DDR3時脈設定為24,也就是DDR3 2400

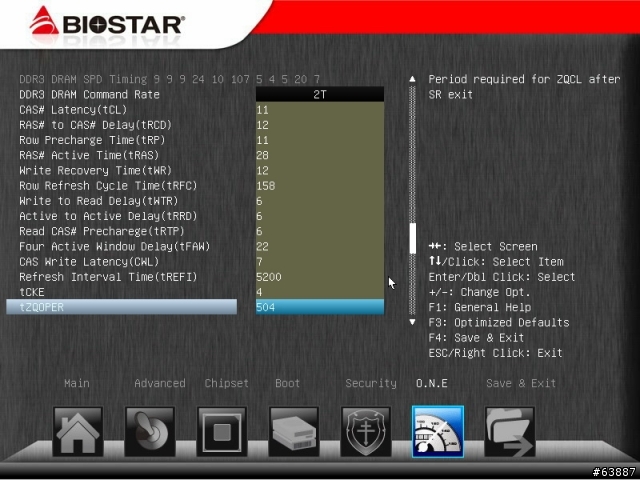

DRAM時脈與參數設定,一般來說數值越小效能會越高
設定為DDR3 2400 CL11 12-11-28 2T,其他細部選項也調到較優化的設定值
使用者可以依手上DDR3的體質,做時脈提升或是參數優化的微調,進而達到提升DDR3頻寬的效果

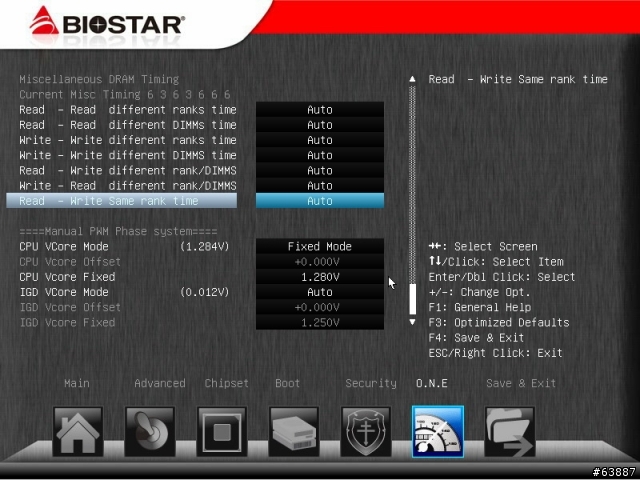

電壓頁面
CPU VCore Mode共有四種,SPEC Volgate/Auto/Offset Mode/Fixed Mode
CPU VCore Offset -0.200~+0.370V
CPU VCore Fixed 1.000~1.790V
對於超頻用途來看,此處主要會變動的就是CPU電壓
圖中將CPU Vcore Fixed設定為1.280V,依散熱器能力與CPU體質來微調是超頻CPU的兩大因素

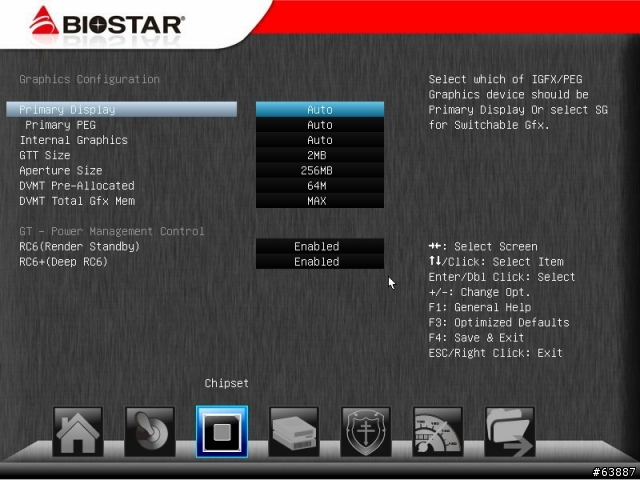

此頁面可以調整3770K內建HD 4000所需要的共享容量

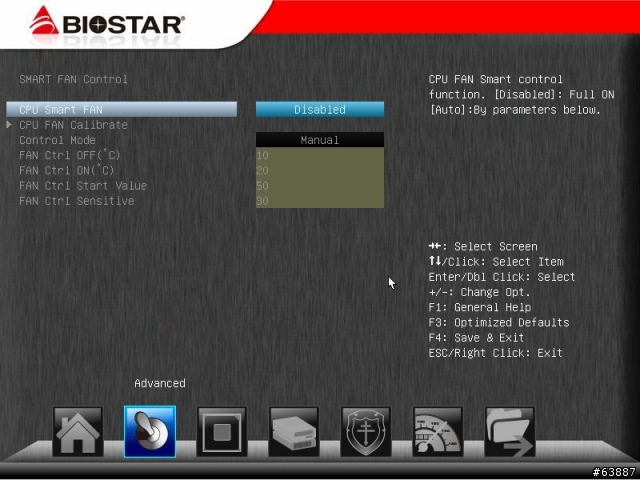

CPU Smart FAN可依CPU狀況來控制風扇轉速

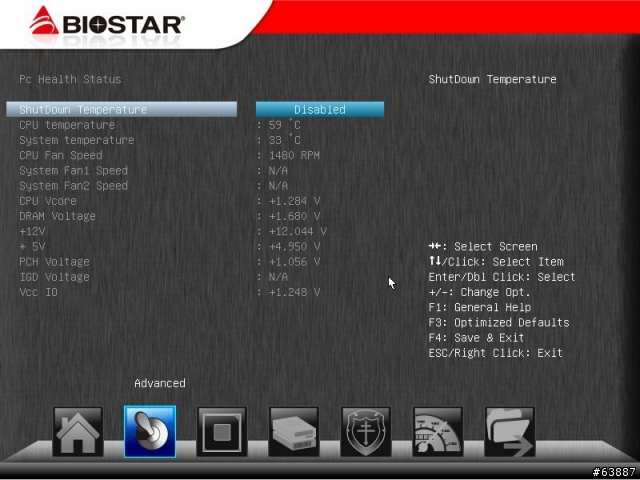

Pc Health Status
此處偵測到的CPU溫度會較為偏高一些,實際感受到散熱器的風溫或是OS測溫軟體的溫度會較低


此回使用較常見的平價CPU散熱器,將3770K超頻至4.5GHz穩定的設定
安裝4DIMM DDR3 2133並超頻至2400 2T,DRAM容量為4G X4共16GB
Hi-Fi Z77X搭配更好的散熱器與2DIMM DDR3依然可以達到4.8GHz / 2600的超頻水準
只是希望以不同的方式來做超頻測試,應該會有更多的使用者需要這方面的資訊

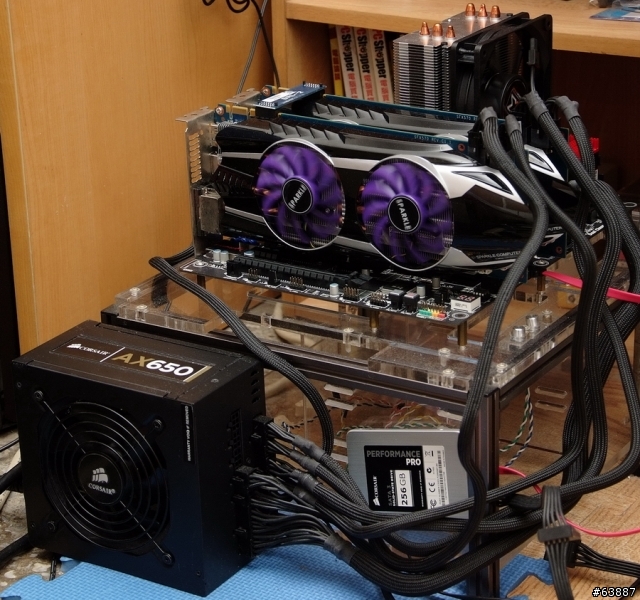

測試平台
CPU: Intel Core i7-3770K
MB: BIOSTAR Hi-Fi Z77X
DRAM: CORSAIR DOMINATOR-GT CMT16GX3M4X2133C9
VGA: SPARKLE GTX570 SLI
SSD: CORSAIR Performance Pro Series 256GB
POWER: CORSAIR AX650W
Cooler: XIGMATEK HDT-S1283
OS: Windows7 Ultimate 64bit


Intel Core i7-3770K超頻效能

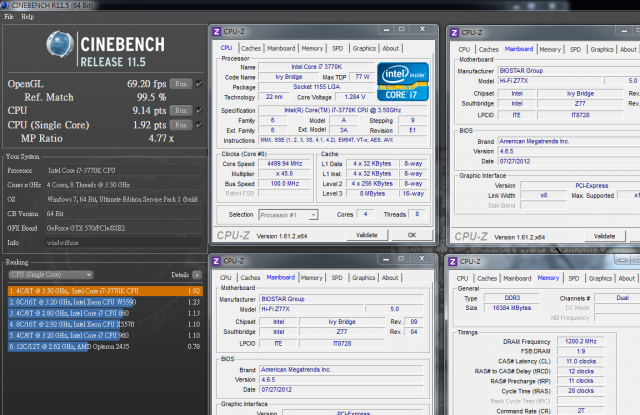

CPU 100 X 45 => 4500MHz 1.280V
DDR3 2400 CL11 12-11-28 2T 1.608V

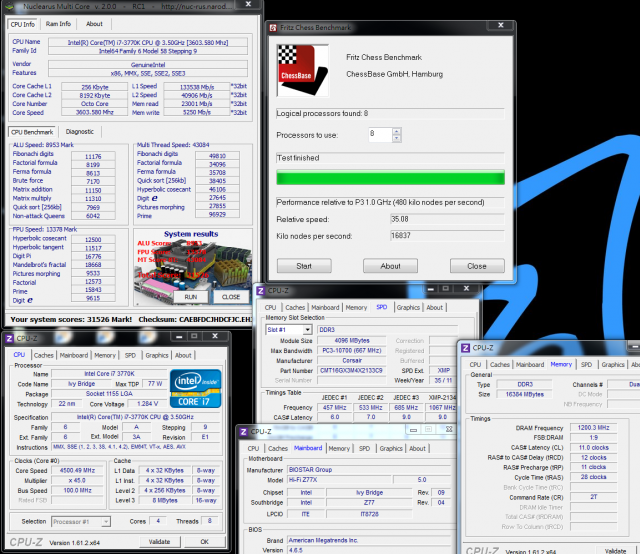

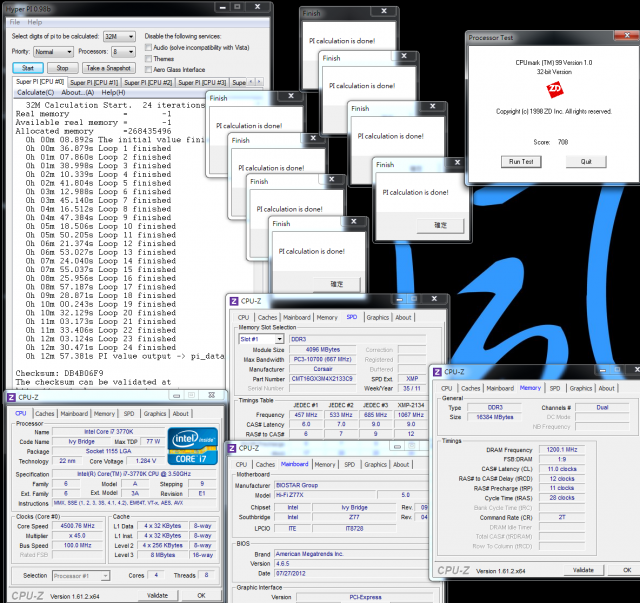

Hyper PI 32M X8 => 12m 57.381s
CPUMARK 99 => 708


Nuclearus Multi Core => 31526
Fritz Chess Benchmark => 35.08 /16837

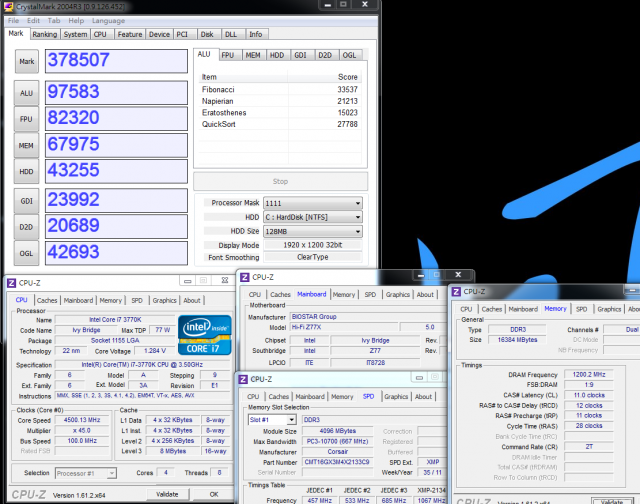

CrystalMark 2004R3 => 378507


CINEBENCH R11.5
CPU => 9.14 pts
CPU(Single Core) => 1.92 pts


FRYRENDER
Running Time => 4m 10s

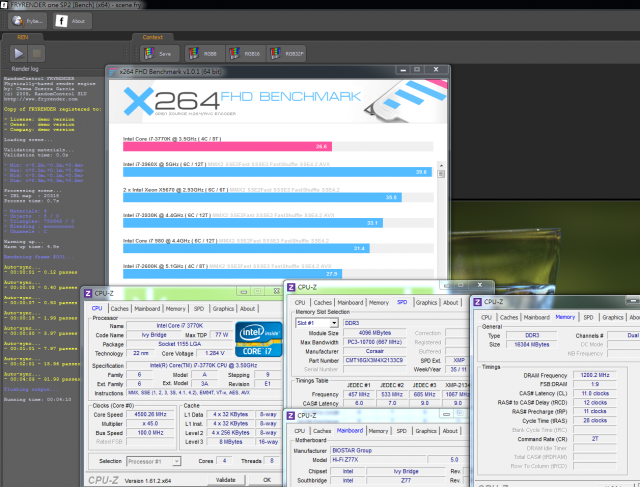

x264 FHD Benchmark => 26.6

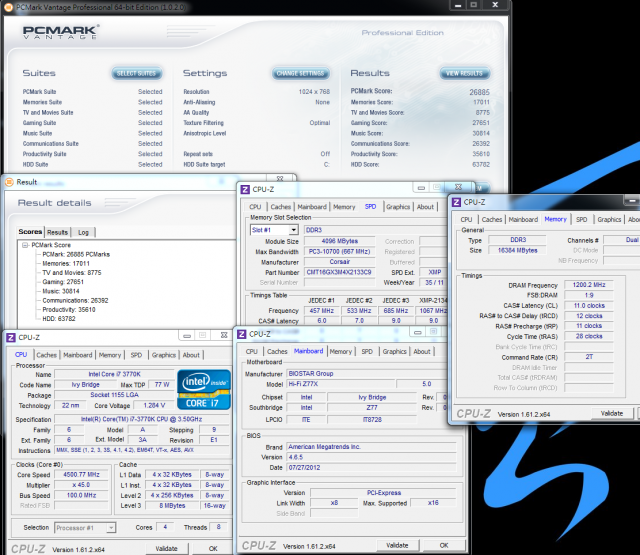

PCMark Vantage => 26885


4.8GHz比起4.5GHz大約高出6.7%的時脈
以上4.5GHz測試對比4.8GHz時,Fritz Chess Benchmark高出7.8%、CINEBENCH R11.5高出7.2%
x264 FHD Benchmark高出7.1%與FRYRENDER較快6.3%
看起來拉高的CPU時脈會與效能成正比,不過先前小弟大都使用高階散熱器搭配4.8GHz超頻分享
此回改用平價款CPU散熱器,超頻4.5GHz做效能分享,在電壓、耗電量與效能表現會有所不同
提供給使用中階散熱器的使用者做為參考,畢竟要上到4.8GHz需要更多的條件配合

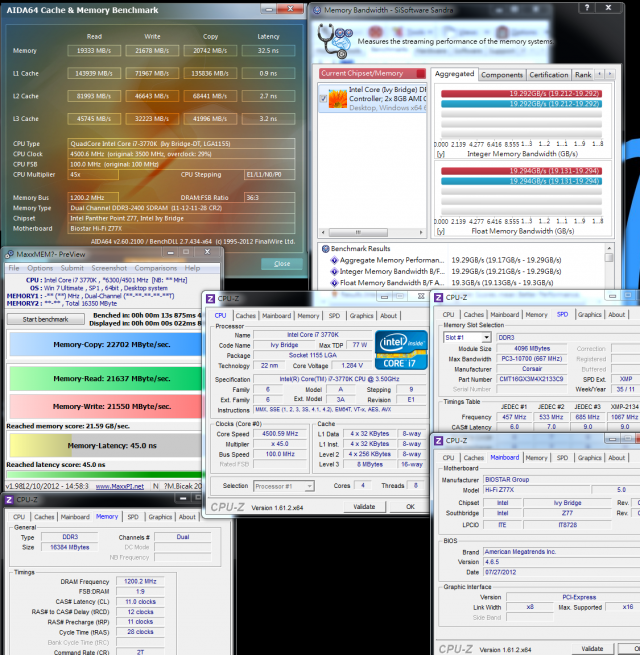

DRAM頻寬測試
DDR3 2400 CL11 12-11-28 2T
ADIA64 Memory Read - 19333 MB/s
Sandra Memory Bandwidth - 19292 MB/s
MaXXMEM Memory-Copy - 22702 MB/s


DRAM在安裝4DIMM時,同一款DDR3超頻能力會下降一兩等級,這也是許多Z77目前常見的狀況
所以設定為DDR2400 2T穩定的參數來使用,若想追求DDR3 2400~2600 1T的超頻時脈
個人會建議除了DDR3本身的體質夠強之外,2DIMM也是一個比較容易達成的環境
此外Hi-Fi Z77X在DRAM頻寬比TZ77XE4低上兩級,後續可能要等新BIOS來加強這部分的不足

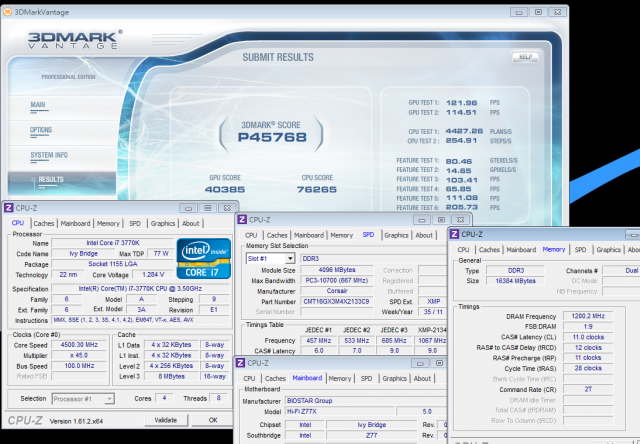

3D效能分享 - SPARKLE GTX570 SLI
3DMark Vantage => P45768

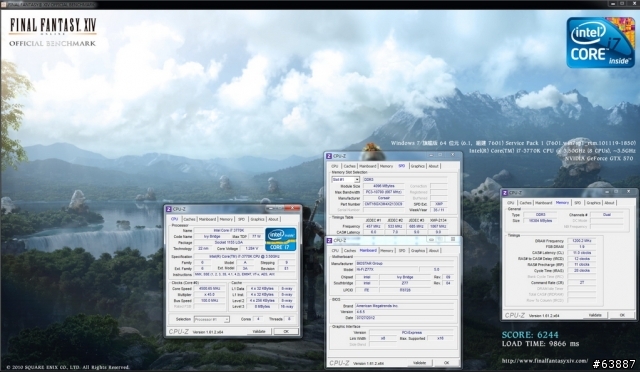

FINAL FANTASY XIV
1920 X 1080 => 6244

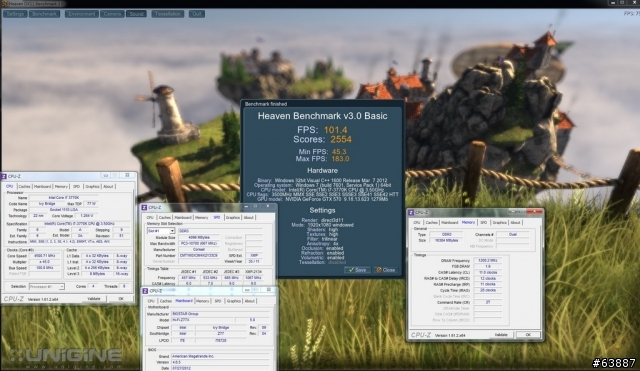

Unigine Heaven Benchmark 3.0
1920 X 1080 => 101.4 FPS


運行SLI模式的頻寬為X8 + X8,在效能上可能會有些落差
但以Hi-Fi Z77X的價位來看,同時支援AMD CrossFireX/nVIDIA SLI技術已經算是不錯的規格

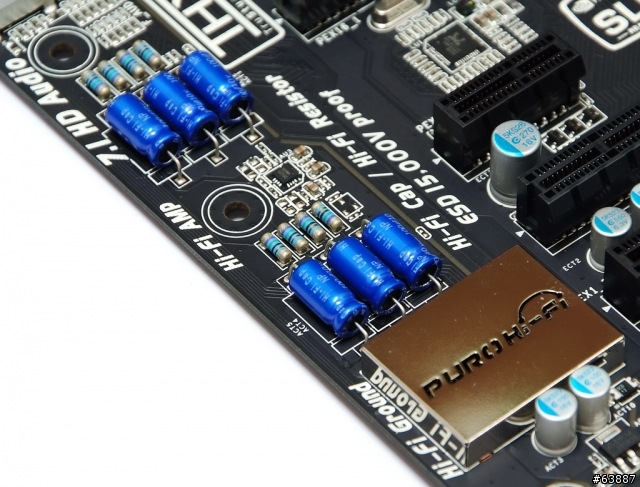

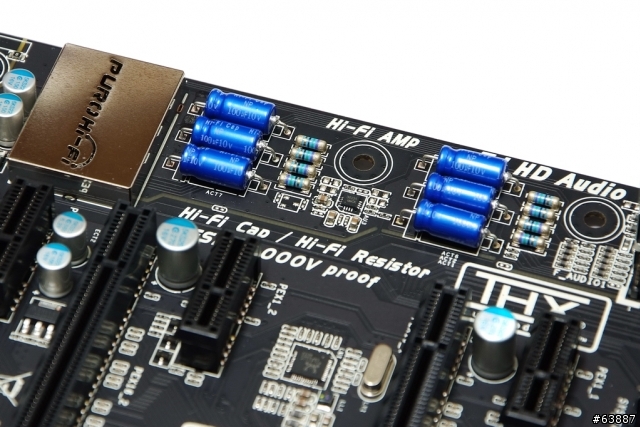

BIOSTAR標榜Hi-Fi Caps and Hi-Fi resistors,用料是以無極性電容與薄膜電阻兩種設計
搭載前置耳機音效擴大晶片能讓耳機愛用者享受到更好的音質表現


Hi-Fi Z77X使用Realtek較高階的ALC898,Realtek優勢在於相容性與穩定都有不錯的水準
音質方面有尚可接受的水準,現今各家MB廠大都使用Realtek多款音效晶片
Hi-Fi Z77X使用Realtek較難大幅拉大與其他MB間的音質差異
音效晶片正上方設計印有BIOSTAR Logo金屬屏蔽罩,通電時會發出紅光

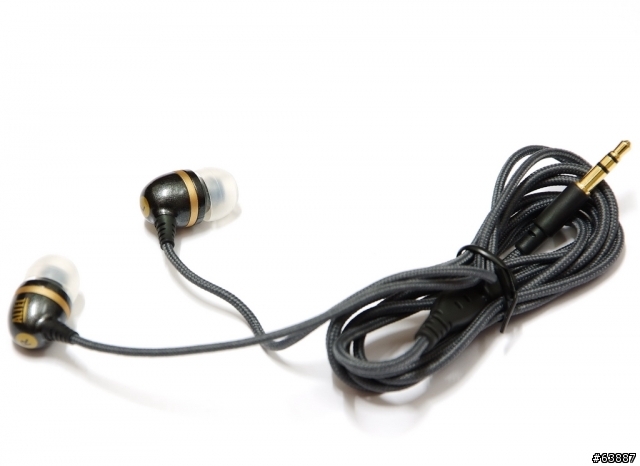

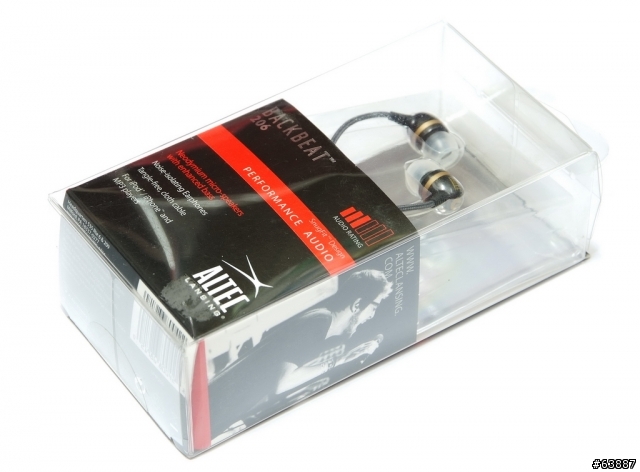

Altec Lansing BackBeat Plus UHP206,價位接近一般消費市場的中階耳機
以Hi-Fi Z77X與TZ77XE4都採用Realtek ALC898音效晶片來實際比較音質表現


Altec Lansing為美國歷史較久的品牌,許多PC使用者對於它以往幾款知名喇叭的水準相信還有些印象
BackBeat Plus UHP206屬於入耳式設計的耳機,較偏向於監聽路線,比較能真實呈現來源音質

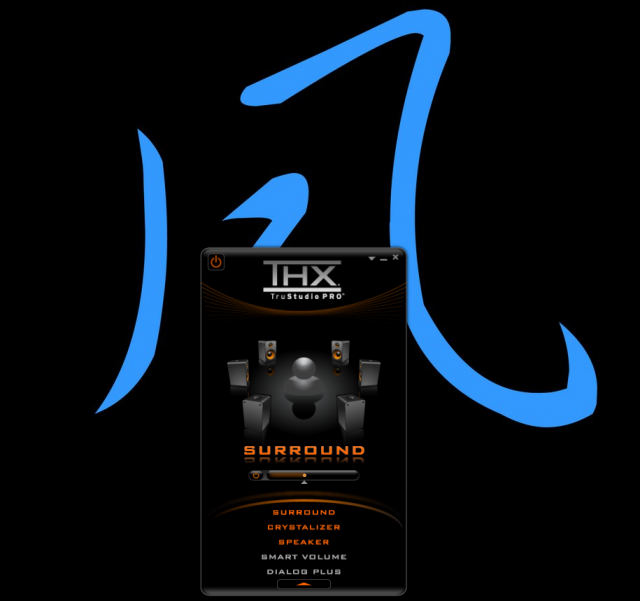

支援Creative THX技術,首先看到THX軟體介面
預設值前三個選項已經自動開啟,使用者如果再去打開SMART VOLUME與DIALOG PLUS兩個選項
會讓音場再做優化,此時也會讓中頻細節會下降,建議遊戲或影音用途時再開啟
比較音質時會把兩款MB的THX選項功能全部關閉以尋求較原始的聲音表現

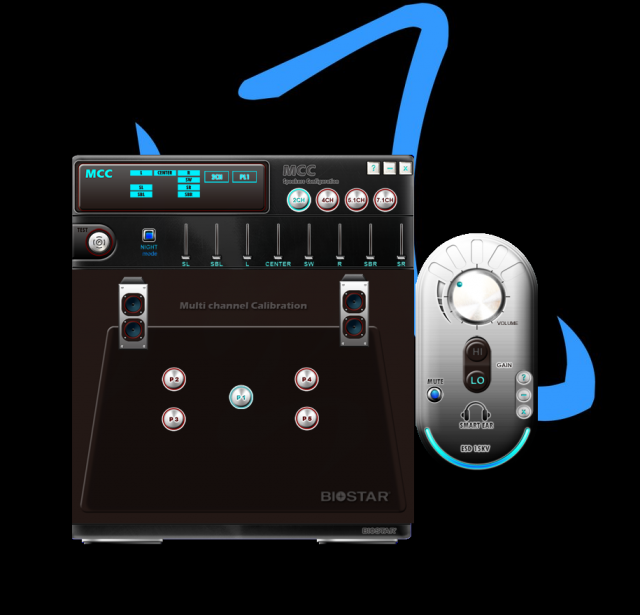

左方為Multi-Channels Calibration介面,可供多聲道PC喇叭調效使用
右方為SmartEAR Headphone Utility,提供給耳機環境時做調整


以下為音質的聆聽感,這部份屬於個人主觀的部分,以Hi-Fi Z77X與TZ77XE4內建音效為基準來比較
耳機調整到50%音量時,聲音已經算很大,不用擔心功率不夠推要造成音量太小的問題
高頻 - 比較沒有太過尖銳的音調,細節有變多一點
中頻 - 清晰度明顯變好一些,細節方面也有進步,中頻飽實感若再好一點會更完善
低頻 - 重低音震撼力較高,較不會有TZ77XE4聲音不夠沉或混濁的狀況
Hi-Fi Z77X以內建水準來說,音質在幾個方面都有或多或少的進步
加上可以再搭配THX軟體做設定,會更適合看影片或是玩遊戲,音場效果會再加分
中頻表現比起自家上一代TZ77XE4是進步最多的地方,如果要拿來聽歌或是音樂也能有很不錯的內建音質
當然Hi-Fi Z77X是内建音效晶片的音質提升,讓消費者以同樣預算得到更佳的聲音享受
如果要拿市場上入門或中階較優質的音效卡來比較,所呈現的音質還是會有所落差
畢竟內建音效與另購的音效卡花費不同,這部份比較難放在一起做對等比較

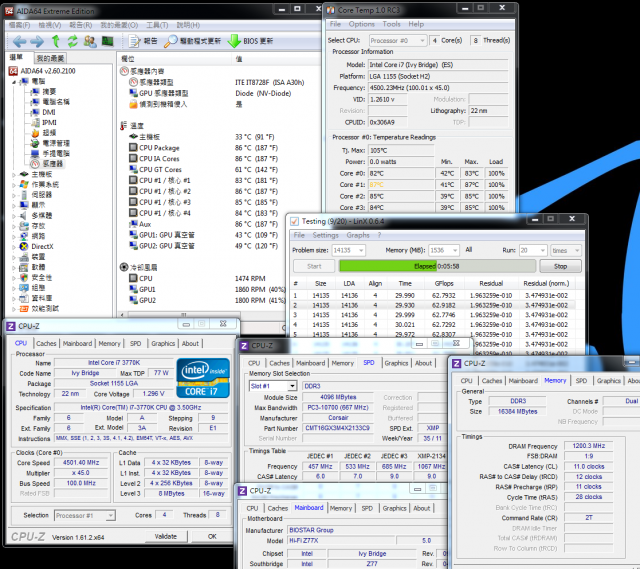

溫度表現(室溫約28度)
系統待機時 - 38~46


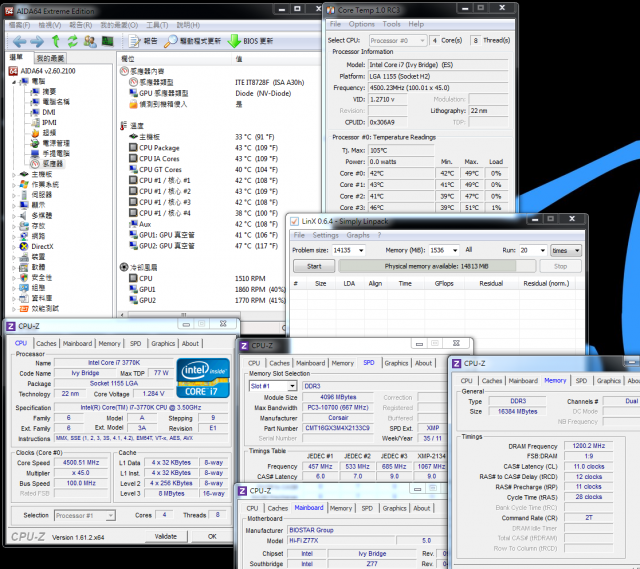

運作LinX讓CPU全速時 - 82~87


XIGMATEK HDT-S1283先前在市場上算是C/P相當不錯的散熱器,價格也只是落在中階定位左右
雖然超頻到4.5GHz後的溫度有點偏高,但以花費的金額來說,散熱能力表現還算讓人滿意
如果覺得80幾度較為偏高的話,裝入Case內建議加強內部對流或是降成4.4GHz將有所幫助

耗電量測試

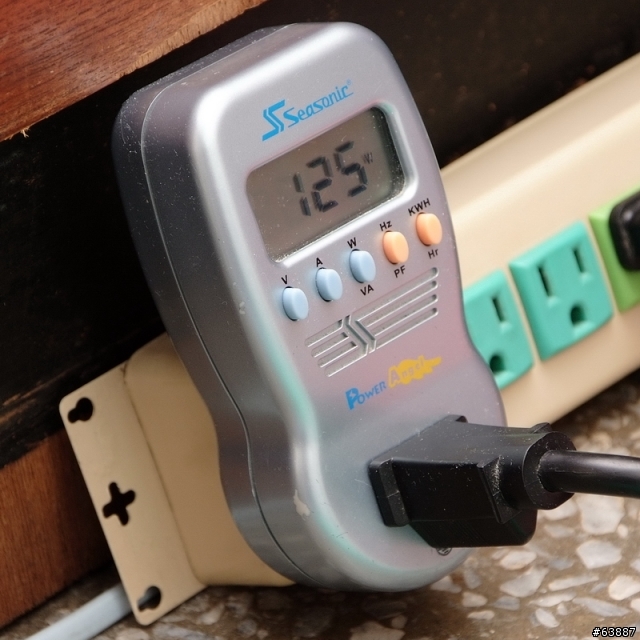

系統待機時 - 125W

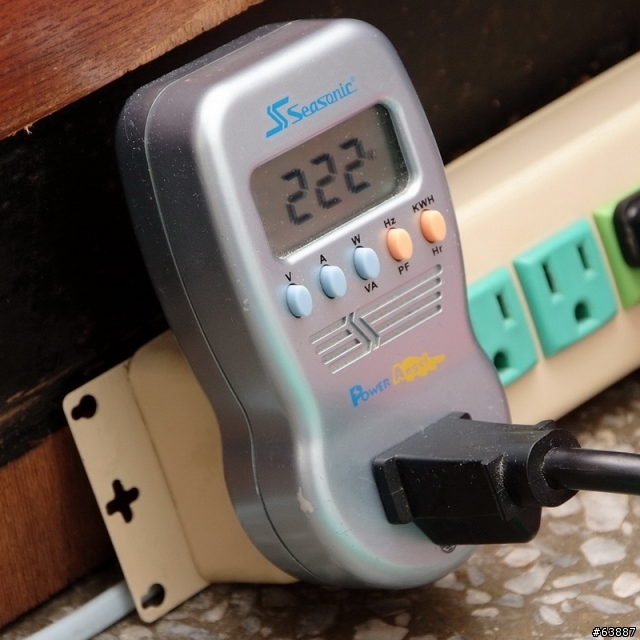

運作LinX讓CPU全速時 - 222W


3770K OC 4.5GHz關閉C1E同時使用GTX 570 SLI模式下待機只有125W
CPU全速時大約增加97W,在Ivy Bridge平台的耗電量明顯比前一代Sandy Bridge還要低上一些

BIOSTAR Hi-Fi Z77X
優點
1.價位比入門Z77只高一些,規格用料接近市場上其他Z77中階款
2.全日系固態電容,內建Power / Reset按鈕與LED除錯燈號
3.使用UEFI介面卻開機迅速,選項豐富與電壓範圍高,超頻能力也算不錯
4.附上特殊Calibration Microphone可依使用環境來調整音場
5.特殊Hi-Fi內建音效設計與供電用料共達到13項

缺點
1.BIOSTAR在台灣目前還沒有銷售通路
2.建議可以使用Creative CA0132或VIA Envy24MT較高階的音效晶片
3.DDR3頻寬還有加強的空間



效能比 ★★★★★★★★☆☆ 80/100
用料比 ★★★★★★★★★☆ 85/100
規格比 ★★★★★★★★☆☆ 82/100
外觀比 ★★★★★★★★☆☆ 82/100
性價比 ★★★★★★★★☆☆ 83/100

BIOSTAR Hi-Fi Z77X價位與TZ77XE4剛上市時差不多,約在美金150元,折合台幣為4382元
目前TZ77XE4已經降到美金120元左右,多出兩個SATA與一個DisplayPort裝置,C/P值會有所提升
Intel平台已經有導入Hi-Fi用料的為Hi-Fi Z77X與Hi-Fi H77S兩款
BIOSTAR近期推出AMD FM2架構的Hi-Fi A85X與Hi-Fi A85W也是一樣的音效設計

這幾年有幾家MB品牌開始在高階產品線著重於音效或網路上的改良,看來主要是為Gaming市場鋪路
而走平價與效能路線的BIOSTAR,在音效設計方面也開始跨出更好的第一步
這對於預算不高又想要內建音效能好一些的消費者來說未嘗不是一件好事,Hi-Fi設計也確實讓音質有實際的進步
希望BIOSTAR未來對於更多款MB產品也有Hi-Fi用料,讓消費者有更多更高C/P的MB可以選擇
