Ln第一次嘗試使用無線網路是在四年前..當時花了4500買了一台白牌AP(上頭沒有任何的Mark,應該是OEM公司員工私下偷出來賣的)當時的AP動輒都要7,8000元以上....另外花了1500買了一張沒有Buffalo貼紙的Buffalo無線網路卡...一共花了六千元,架構了一個802.11b的無線環境..沒想到幾年以後技術更加進步,連價格都相當平民化...不過Ln用沒多久就在一次意外中(接錯AP的power..當場聞道一股燒焦味)失去了我的AP..至此之後Ln就沒在碰過無線網路了(也是因為11M的速度還是滿足不了我啦!)
不過就在幾天前,看到學弟的新裝備...."108M的無線AP跟無線網卡"...當然不能讓它輕易的逃走..當下就給學弟A了回來...
所以這次Ln要為各位測試的是技嘉科技的一組無線網路組合
一組無線AP(內建IP分享器功能),號稱支援802.11G Turbo(108M)
及另一個PCMCIA 無線網路卡也可支援到108M

型號分別是:
GIGABYTE IEEE802.11g Wireless Router 型號 GN-B49G
GIGABYTE IEEE802.11g Wireless LAN Card 型號 GN-WMAG


SPEC
GN-B49G

Type
802.11g Wireless Router

Key Features
. 802.11g compliant and compatible with Wi-Fi
. Support Atheros' Turbo G and Super G mode
. Support 802.1X, WPA, WPA-PSK authentication
. Support up to 152 Bits WEP key.
. Support Auto Select Channel function
. Dynamic turbo G mode for high compatibility at promiscuity environment with 11g & 11g turbo
. Static turbo G mode for high performance at pure turbo G environment
. Support 11g super mode
. Support UPnP and Windows Manager
. Extended Distributed Wireless Systems (EDWS) Support
. IPSec, L2TP, PPTP NAT traversal (VPN-Pass Through)
. DNS Replay and Dynamic DNS Support
. User define Static Routing Support
. Extended Distributed Wireless Systems (EDWS) Support
. Support WDS / Simultaneous operation of AP and WDS Functions

Communication Standard
. IEEE 802.3(10BaseT)
. IEEE 802.3u(100BaseTX)
. IEEE 802.11g

LED Indicators
Power/Status LED, Wireless, LAN x 4, WAN x 1

Power Supply
5V DC 2A

Operation Environment
. Operating Temperature : 0 ~ 40 degree C
. StorageTemperature : -20 ~ 65 degree C
. Humidity : 10% ~ 85% Non-condensing

Dimension (Wx LxH)
178 mm * 132 mm * 43 mm

Weight
320 ± 5g

WAN Port
1

LAN Port
4

Operating Range
. Open space: 100 – 300m
. Indoor: 30 - 100m

GN-WMAG

Type
CardBus Type II PC Card

Key Features
802.11b
Frequency Band : 2412 ~ 2484 MHz (subject to local regulation)
Modulation Technology : DSSS (Direct Sequence Spread Spectrum)
Date Rates : Up to 11 Mbps
Output Power : 18dBm
Receive Sensitivity : - 88dBm

802.11g
Frequency Band : 2412 ~ 2484 MHz (subject to local regulation)
Modulation Technology : OFDM and DSSS
Date Rates : Up to 54 /108 Mbps
Output Power : 18dBm
Receive Sensitivity : Minimum -73dBm, typical -76dBm

Communication Standard
IEEE 802.11 b/g

Network Operation System
Windows 98/98SE/ME/2000/XP

Operation Environment
. Operating Temperature : 0 to 55 deg C
. Storage Temperature :-20 to 65 deg C
. Humidity : Max. 90% non-condesing

Dimension (Wx LxH)
120 mm x 54 mm x 7 mm (device only)

Weight
Gross Weight 40± 1 g

Operating Range
. Indoors : up to 91M (300ft.)
. Outdoors : up to 457M (1500ft.)
The range may vary by different environment




詳細的使用情形我以圖形化來介紹給大家
先介紹Ln的測試環境

網路:中華電信ADSL(8M/640K),利用FreeBSD撥號取得固定IP,經由NAT 將ip分配給內部的電腦,平常抓檔的速度約(上行:50K 下載:700K)

NOTEBOOK:華碩L7240(celeron-400,192M RAM,30G H.D.D)
網路架構講起來很簡單,就是用一台舊電腦當作IP分享器的意思,但是設定起來很複雜...這個不多說了



這是Ln的電腦,左邊是跑Windows 2003 server ,右邊是跑FreeBSD(裝SQL,Apache,Mail,FTP,phpBB,BBS,DNS,當然主要目的是當Firewall兼作NAT)


Ln家中的網路架構圖....中間擋一台Server 最重要的就是Firewall及NAT功能


這就是今天的主角了...


說實在的 這個AP外型設計很簡潔,不過卻不失高雅的感覺


所有的配件,包含一個站立的架子,另外貼心的一點就是它還送你一條網路線,不過通常是沒有附光碟的


這就是組合後的站姿...旁邊就是網路LAN WAN接孔


今天的另外一個主角....無線網路卡 PCMCIA Type II


上面標示很明顯,跟你講它可以跑很快(108M)


來合照一張吧...


啊!這是Ln的舊華碩小白馬.只有C-400 不過在經過Ln的加持後,效能雖比不上新的電腦,但是能創造出的價值絕對是有過之而無不及


怎麼說他也是花了我54000買來的,華碩品質在當年過內可是沒有人比的過的


首先按照說明書上面的說明設定好這台AP的位置(Ln是用NAT轉址的,所以內部網路一率需設定虛擬固定IP 192.168.x.x)
然後開啟IE連上剛剛設定的這台IP位置(例:192.168.0.2),便進入的AP的設定畫面


這台AP有自動設定的功能...不過由於Ln家中的區網設定太過複雜,因此設定精靈是失敗的,不過如果你只是單純把adsl接到AP上,應該是可以輕鬆的自動設定才對


這邊是設定的選單,有很詳細的東西可以設定...算是很完整的設定選單


最重要的無線網路設定,其中Super模式就是108M


NB搜尋到訊號..有四顆綠燈..表示訊號相當良好,上面兩顆橘燈,一顆表示資料上傳(Tx),另一顆表示資料下載(Rx)


所附的網路偵測軟體也很人性化...這邊可以看到..由於AP就在旁邊..所以訊號強度都是100%


這邊可以找到附近的基地台..當然可以顯示出AP的相關資訊包含提供的速度


下方的圖中....瞬間的抓檔速度達到15M??


這個是在Ln家的廁所...離AP只有一牆之隔...訊號強度還算是不錯!!


Ln跑到樓上去了 AP在地板正下方...訊號強度還OK 連線看影片完全沒有DELAY


這個地方離AP可遠了..樓上的後面 大概就是抬頭往上那個樓層 然後在往你後方大約兩個房間大小的地方..還抓的到訊號啦...但是完全沒法使用網路就是了


平常時候把上面那個軟體關掉後,會在TOOL BAR出現這個小視窗顯示文字狀態


多說無益...實際體驗一下抓檔的速度吧


這是桌上型電腦透過實體網路線抓ftp.adsl.hinet.net中40M測試檔的速度
Ln也搞不清楚怎麼當天速度這麼慢..平常都有快700K的速度的






這是NB透過AP直接連線抓取ftp.adsl.hinet.net中40M測試檔的速度
神奇的事情發生了..竟然達到之前桌上型電腦的速度..






這是NB透過AP連線區網內另一台桌上型電腦的速度..達到2M了






這個是NB透過實體網路線連線區網內的桌上型電腦...
速度不可考..因為快過硬碟的反應速度了吧!!






這個是NB透過實體網路線連線抓取ftp.adsl.hinet.net中40M測試檔的速度
哈!竟然跟實體網路線一樣的速度.....

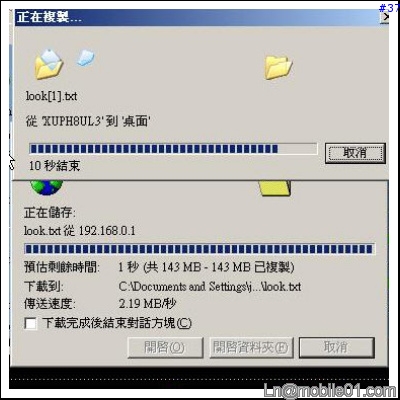

這個是NB透過實AP抓取內部網路架設的網站的速度..
達到2M....實際上速度已經超越硬碟的寫入速度...系統有當掉的跡象..直到檔案抓取完畢..系統才恢復正常



一直沒跟大家提到 本產品強調的turbo...底下這張照片 我想應該能說明一切..


嘿嘿!!HP 4150當然也是連線OK的啊



Ln是第一次測試這類的東西啦!也不知道怎樣才算專業!不過我以一個end user的角度出發
介紹大家最想知道的實際速度以及使用上的感覺
這台ap算是漫好上手的...按照說明書的步驟就可以設定成功,不過像Ln這類的使用者不多,所以說明書並沒有說明這方面的設定,不過說明書已經考量到大部分的使用者的設定了!
Ln自行摸索了半小時 也很順利的設定完畢了,速度上的表現也挺讓人滿意的啦!雖然硬體配備不夠好,測不出來108M的強處...但是基於一個一般使用者....這真是個令人推薦的組合..
