若是有使用固態硬碟的使用者應該都能夠知道,從一般硬碟轉換到固態硬碟的時候,最明顯的感覺就是開機速度快了許多,而且一些常用的程式開啟速度亦有加快一些,讓電腦使用起來變得更加流暢,因此這也是許多人想要更換固態硬碟的最主要原因。不過,更換成固態硬碟自然是會提升電腦整體效能,但能夠使用的容量還是有限。要是有大容量儲存需求的話,固態硬碟的價格就相對貴了不少。

所以為了滿足加速電腦又想要大容量的儲存空間需求,Seagate近來便開始推出了混合式的硬碟產品。這類混合式硬碟最主要的特點,就是在一般磁錄式硬碟中加入了小容量的固態硬碟的在裡面。並且透過Seagate在硬碟中所加入的 Adaptive Memory 技術,可將開機時的預載檔案或是較常使用的應用程式自動儲存到其中的小容量固態硬碟內,而一般的資料儲存,便使用其中較大容量的磁錄式硬碟,這樣一來的話,除了可以增加電腦操作的流暢度以及開機速度之外,同時也有具備了大容量的儲存空間,也算是讓硬碟的速度、速度以及價格之間都有一個較好的平衡點。

而Seagate繼Momentus XT系列之後,在混合式硬碟產品線裡則是又新推出了Laptop系列,相較於之前的產品,這次Laptop系列主要不同點,則是其中的儲存碟片已經是單碟500GB的規格。不過,轉速規格則是降至5400轉,且其中的固態硬碟也改用了MLC顆粒。至於實際效能究竟如何,畢竟還是要測了才知道,所以這次小編則是借來了Seagate新系列中的Laptop Thin SSHD 500GB混合式硬碟來實測一下,讓網友可以更加瞭解新款的混合式硬碟的效能表現為何。


硬碟外觀與規格介紹

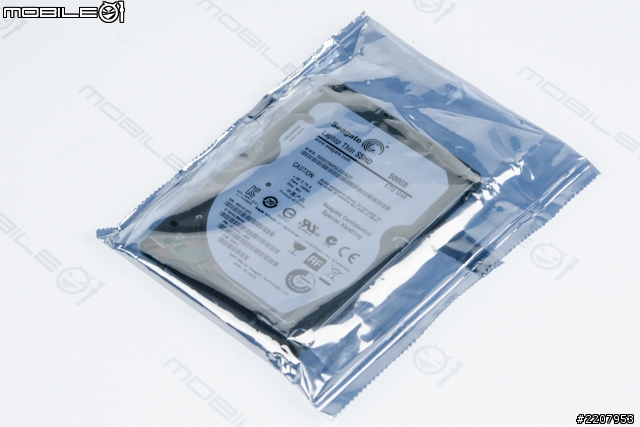

測試之前,自然還是要先來看一下稍微介紹一下這款硬碟的規格囉!這次拿到的Seagate Laptop Thin SSHD混合式硬碟算是裸裝的版本,只有一個靜電袋包著。

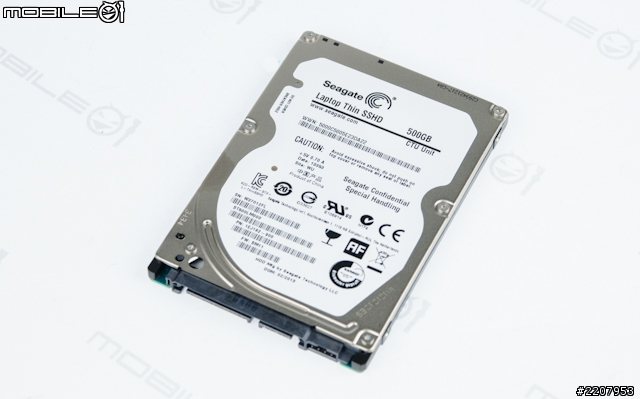

這款硬碟的完整型號是為ST500LM000,並採用單碟片雙讀寫頭的設計,且單碟容量已經能夠達到500GB的規格。除此之外,硬碟內還有內建64MB的快取記憶體以及8GB的MLC顆固態硬碟。

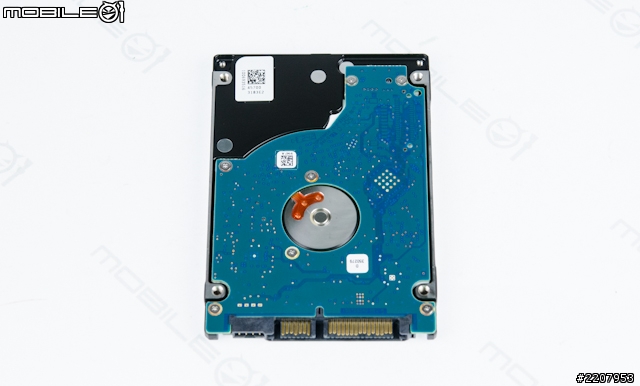

硬碟背面的電路板設計。

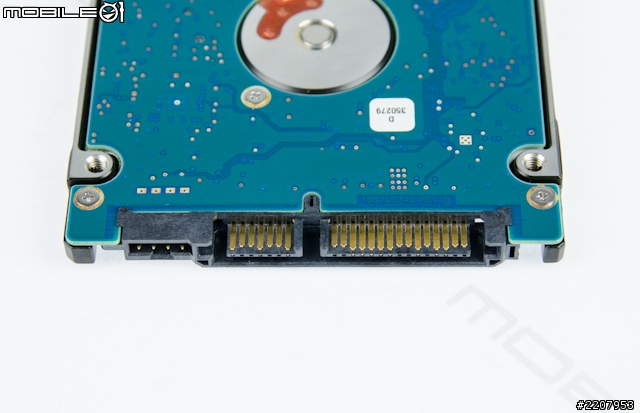

這款硬碟的傳輸介面是採用SATA 6Gb/s的規格。

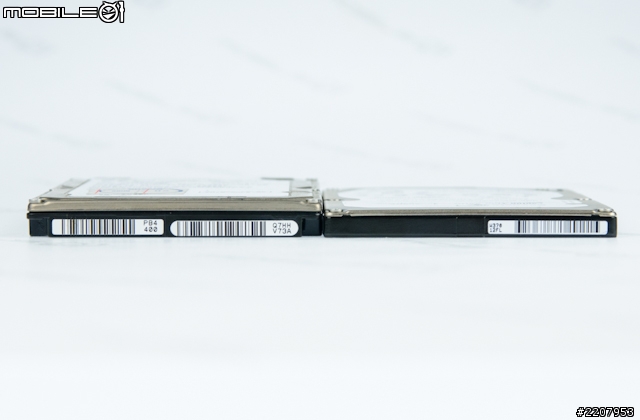

由於是採用單碟片的設計,因此硬碟厚度也僅有7mm厚。與一般9.5mm的2.5吋硬碟相比則有稍微薄了一些。(左邊是一9.5MM硬碟,右邊是Seagate Laptop Thin SSHD)

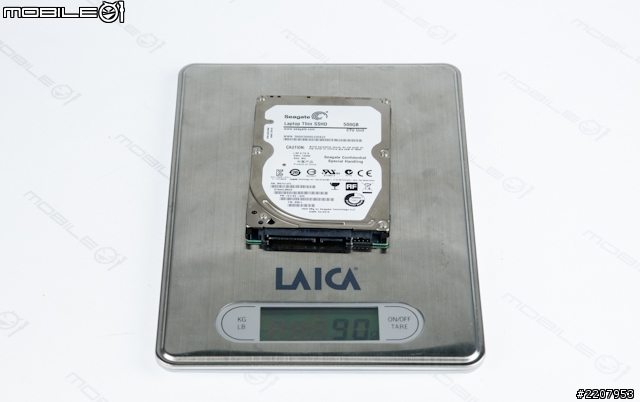

實際量測試一下硬碟的重量,大約是90公克左右,重量也算是蠻輕地。


實際測試



簡單介紹了硬碟的規格之後,接著就來看看Seagate這款混合式硬碟實際效能表現囉!這次的測試小編同時也拿了一個Seagate Momentus 750GB的2.5吋硬碟來一起比較,希望能夠讓大家更瞭解這種混合式硬碟與一般傳統的磁錄式硬碟差異。

底下則是這次所使用的測試平台零組件清單,給網友們作個參考。

處理器:Intel Core i7-3770K
主機坂:華碩MAXIMUS V GENE
硬碟機:博帝PYRO II 240GB固態硬碟
記憶體:Kingston HyperX DDR3-1600 4GBx2
電源供應器:Gigabyte ODIN 1200W

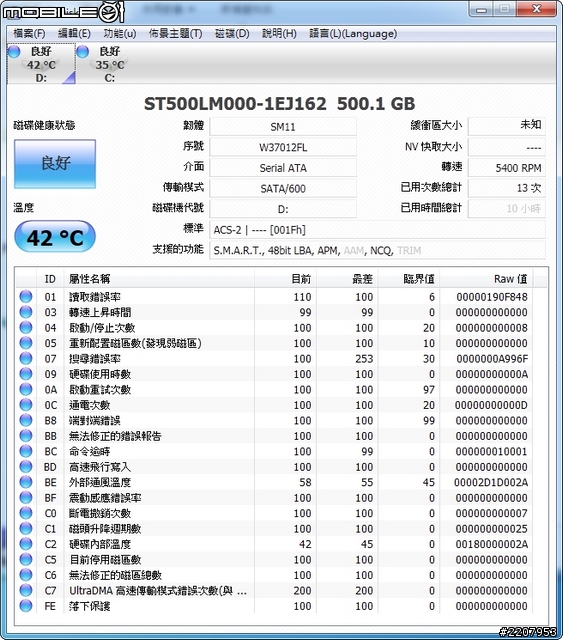

CrystalDiskInfo硬碟資訊頁面

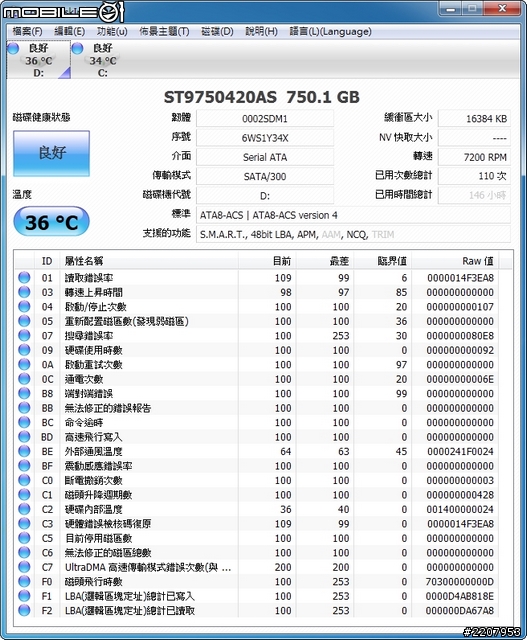

從硬碟的資訊頁面可以看到,Seagate新推的混合式硬碟的轉速規格是每分鐘5400轉。而另一顆Seagate Momentus 750GB硬碟則是每分鐘7200轉的轉速規格。





ATTO Disk Benchmark軟體測試

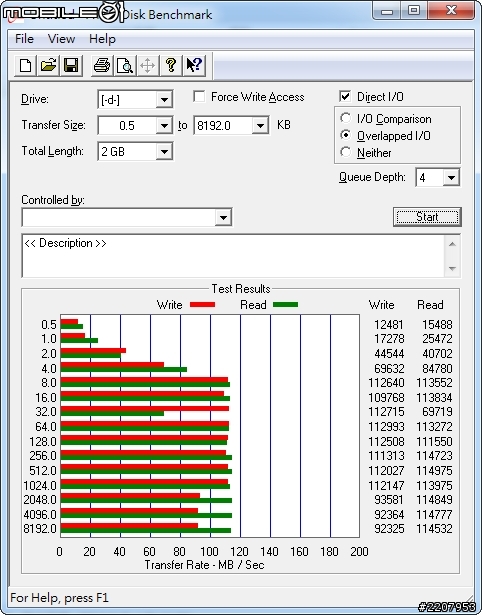

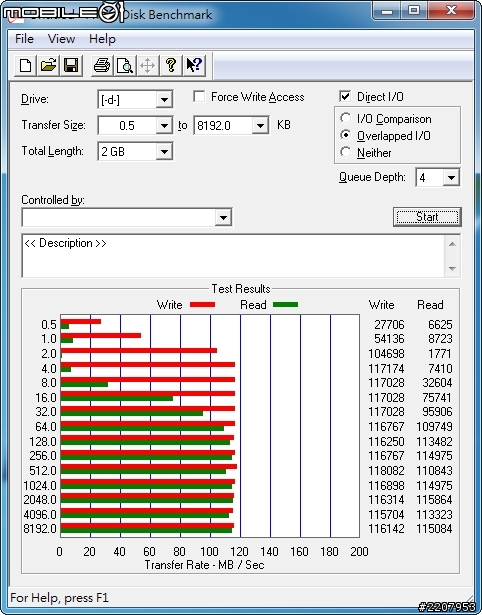

在ATTO軟體的測試中,當檔案大小超過128KB之後,Seagate Laptop Thin SSHD混合式硬碟的傳輸速率最高約可達到讀取110MB/s和寫入116MB/s。


而Seagate Momentus 750GB則最高約可達到讀取114MB/s和寫入112MB/s。



CrystalDiskMark軟體測試

當測試資料為預設值隨機亂數的時候,Seagate Laptop Thin SSHD混合式硬碟的循序讀寫效能表現分別是讀取101.3MB/s、寫入116.7MB/s;512KB區塊大小讀寫效能表現分別是讀取41.13MB/s、寫入58.66MB/s;4K讀寫測試分別是讀取0.528MB/s、寫入0.798MB/s;4K QD32讀寫測試分別是讀取0.937MB/s、寫入0.812MB/s。

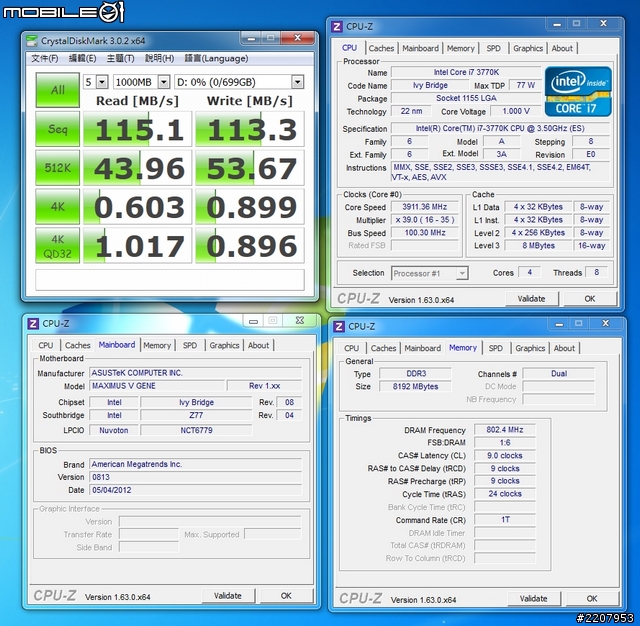

Seagate Momentus 750GB的循序讀寫效能表現分別是讀取115.1MB/s、寫入113.3MB/s;512KB區塊大小讀寫效能表現分別是讀取43.96MB/s、寫入53.67MB/s;4K讀寫測試分別是讀取0.603MB/s、寫入0.899MB/s;4K QD32讀寫測試分別是讀取1.017MB/s、寫入0.896MB/s。

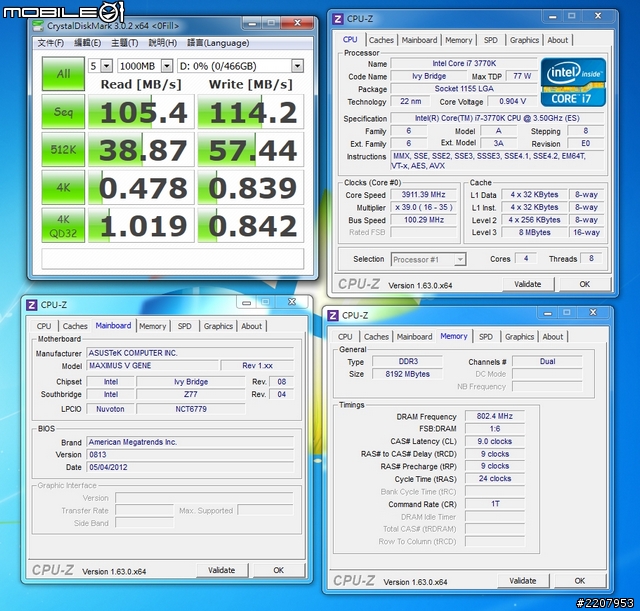

當測試資料為0x00(0Fill)時,Seagate Laptop Thin SSHD混合式硬碟的循序讀寫效能表現分別是讀取105.4MB/s、寫入114.2MB/s;512KB區塊大小讀寫效能表現分別是讀取38.87MB/s、寫入57.44MB/s;4K讀寫測試分別是讀取0.478MB/s、寫入0.839MB/s;4K QD32讀寫測試分別是讀取1.019MB/s、寫入0.842MB/s。

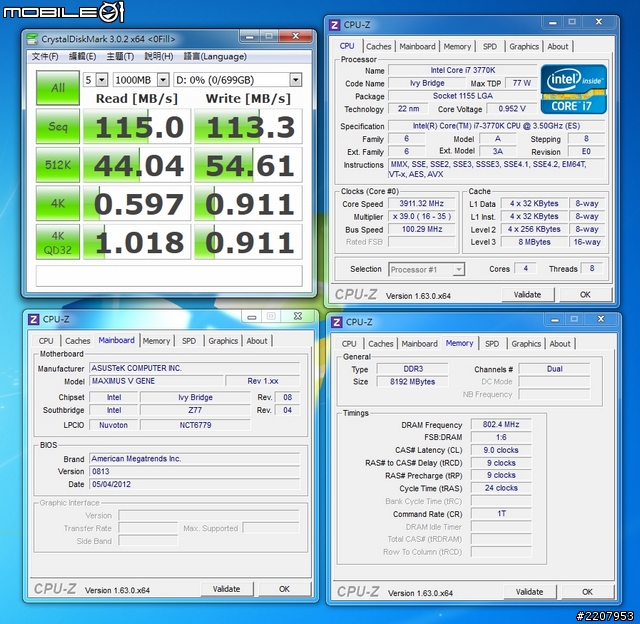

Seagate Momentus 750GB的循序讀寫效能表現分別是讀取115.0MB/s、寫入113.3MB/s;512KB區塊大小讀寫效能表現分別是讀取44.04MB/s、寫入54.61MB/s;4K讀寫測試分別是讀取0.597MB/s、寫入0.911MB/s;4K QD32讀寫測試分別是讀取1.018MB/s、寫入0.911MB/s。

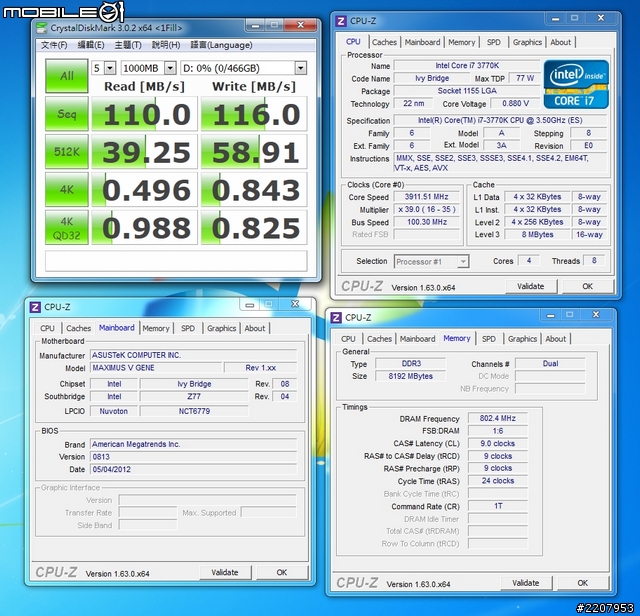

當測試資料為0xFF(1Fill)時,Seagate Laptop Thin SSHD混合式硬碟的循序讀寫效能表現分別是讀取110.0MB/s、寫入116.0MB/s;512KB區塊大小讀寫效能表現分別是讀取39.25MB/s、寫入58.91MB/s;4K讀寫測試分別是讀取0.496MB/s、寫入0.843MB/s;4K QD32讀寫測試分別是讀取0.988MB/s、寫入0.825MB/s。


Seagate Momentus 750GB的循序讀寫效能表現分別是讀取115.1MB/s、寫入113.0MB/s;512KB區塊大小讀寫效能表現分別是讀取44.56MB/s、寫入54.54MB/s;4K讀寫測試分別是讀取0.591MB/s、寫入0.899MB/s;4K QD32讀寫測試分別是讀取1.013MB/s、寫入0.898MB/s。



CrystalMark 2004R3軟體項目測試

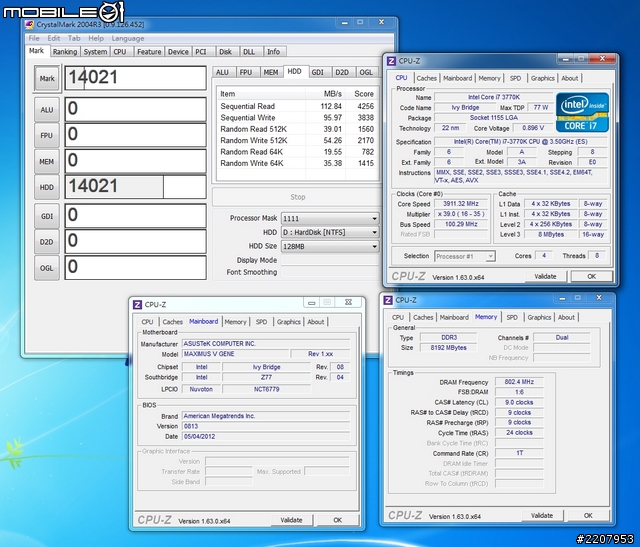

Seagate Laptop Thin SSHD混合式硬碟的序讀寫效能表現分別是讀取112.84MB/s、寫入95.97MB/s;512KB區塊大小的隨機讀寫效能表現分別是讀取39.01MB/s、寫入54.26MB/s;64K隨機讀寫測試分別是讀取19.55MB/s、寫入35.38MB/s,總分為14021分。

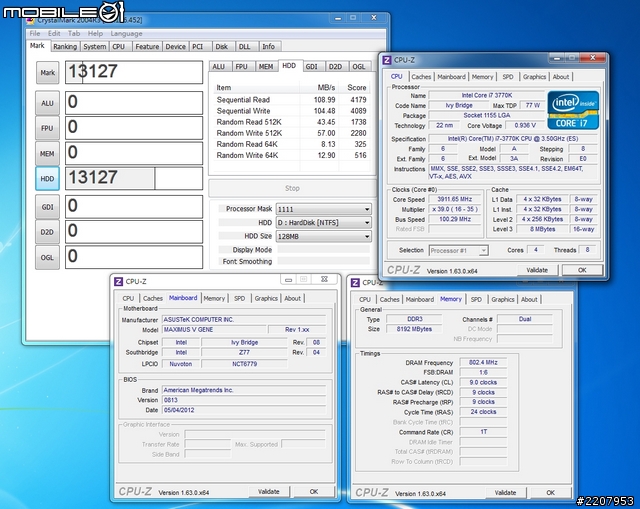

Seagate Momentus 750GB的序讀寫效能表現分別是讀取108.99MB/s、寫入104.48MB/s;512KB區塊大小的隨機讀寫效能表現分別是讀取43.45MB/s、寫入57.00MB/s;64K隨機讀寫測試分別是讀取8.13MB/s、寫入12.9MB/s,總分為13127分。]



HD Tune Pro 5.0軟體測試

硬碟資訊頁面

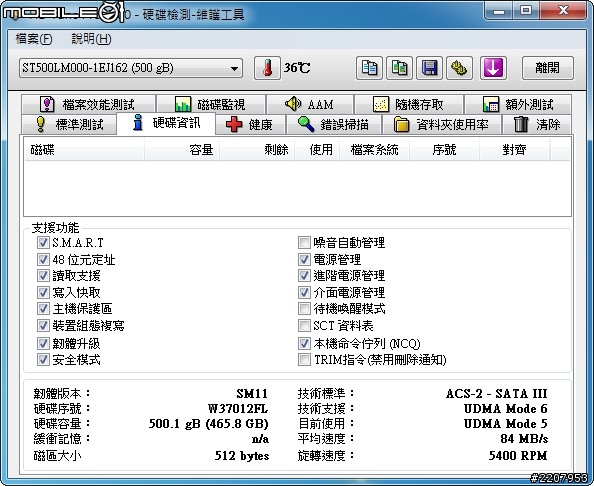

Seagate Laptop Thin SSHD混合式硬碟的資訊頁面

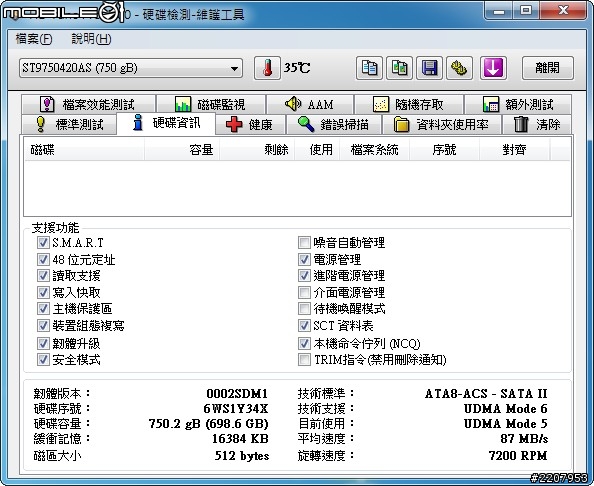

Seagate Momentus 750GB硬碟的資訊頁面


標準測試項目(區塊大小設定為8MB)

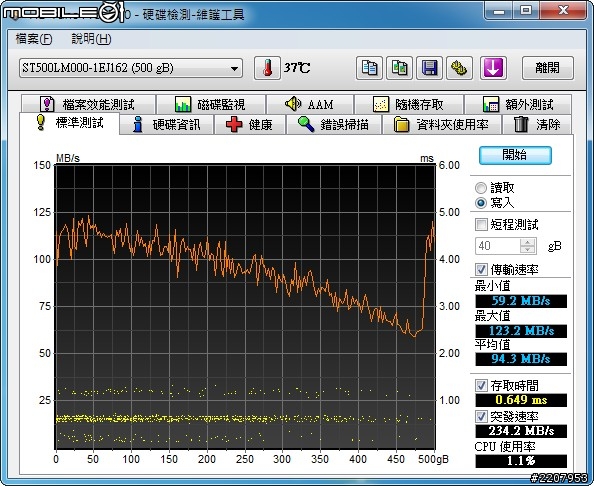

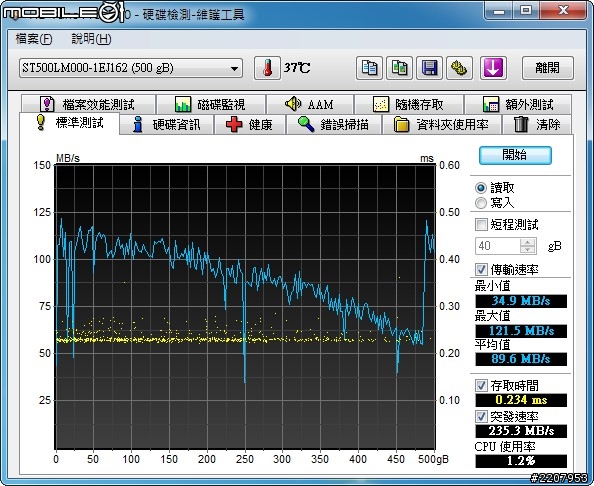

Seagate Laptop Thin SSHD混合式硬碟的平均讀取速率結果為89.6MB/s、平均寫入速率結果為94.3MB/s。

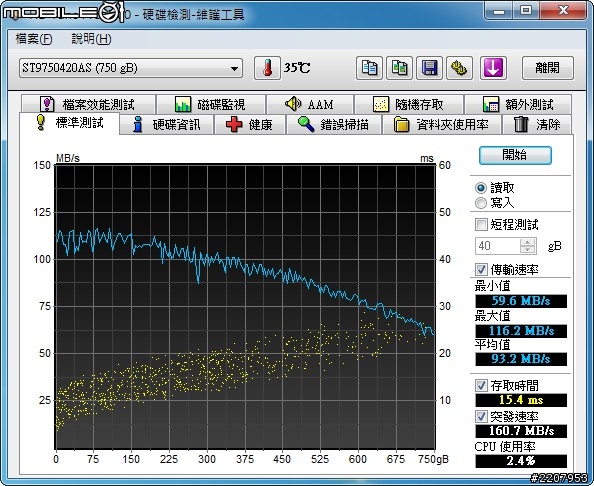

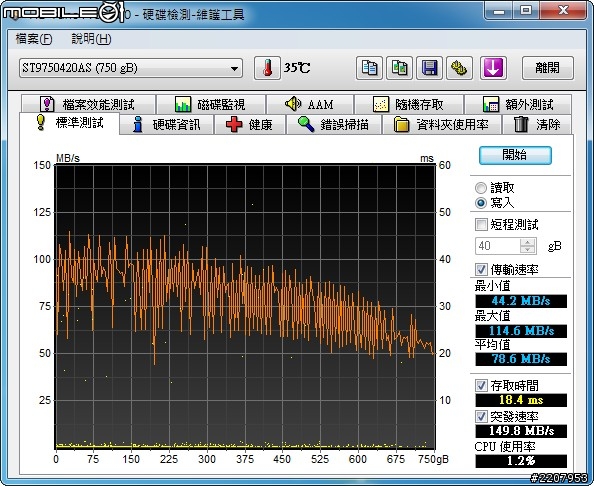

Seagate Momentus 750GB的平均讀取速率結果為93.2MB/s、平均寫入速率結果為78.6MB/s。




隨機存取項目

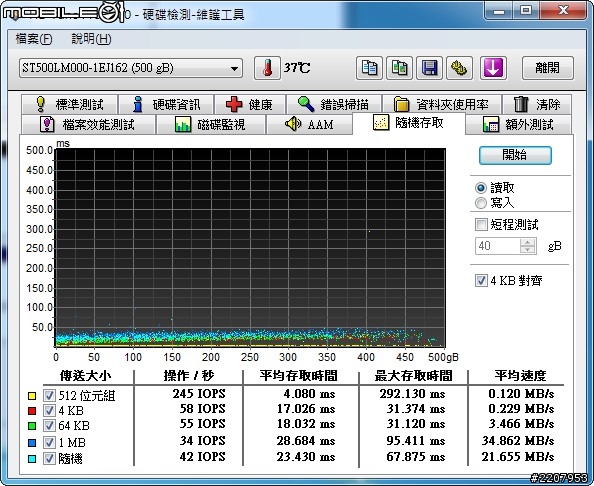

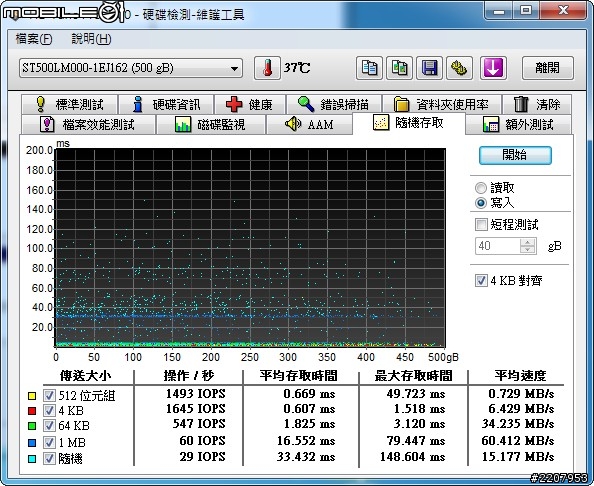

Seagate Laptop Thin SSHD混合式硬碟的讀取與寫入測試結果。

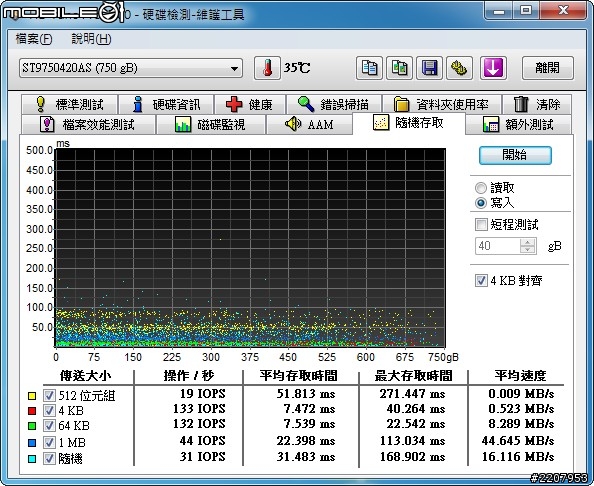

Seagate Momentus 750GB的讀取與寫入測試結果。




額外測試項目

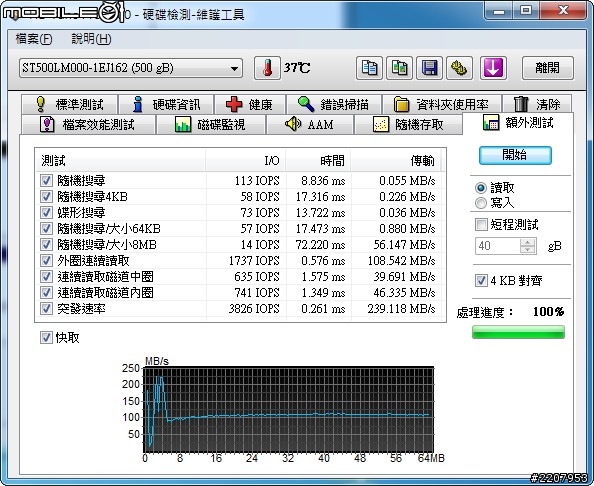

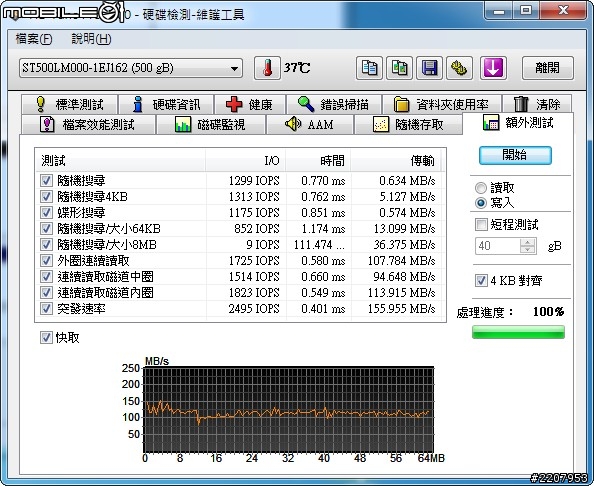

Seagate Laptop Thin SSHD混合式硬碟的讀取與寫入測試結果。

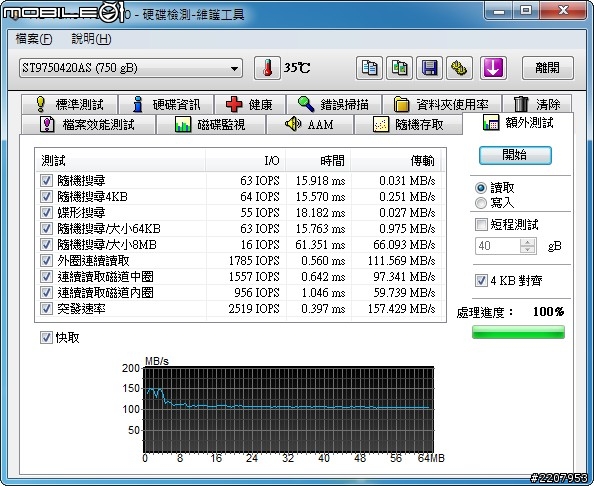

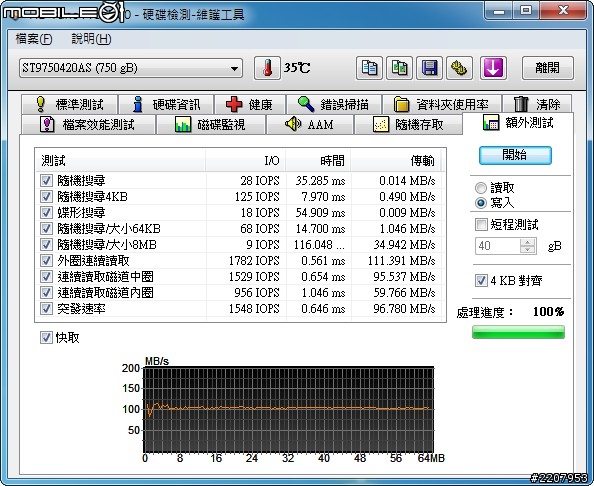

Seagate Momentus 750GB的讀取與寫入測試結果。




檔案效能測試項目

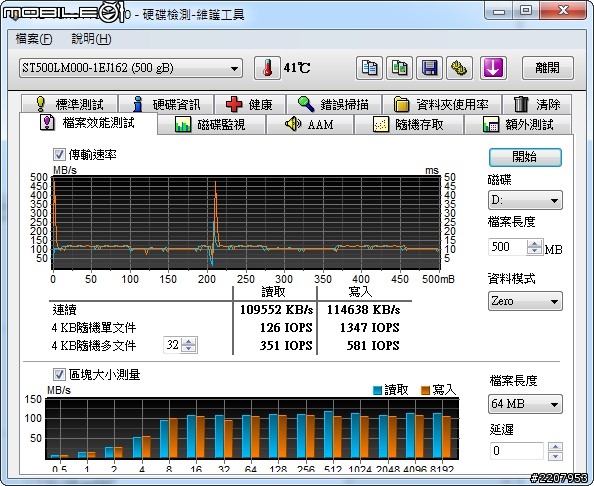

Seagate Laptop Thin SSHD混合式硬碟的連續讀取與寫入的效能表現分別為109552KB/s與114638KB/s。


Seagate Momentus 750GB的連續讀取與寫入的效能表現分別為111391KB/s與109345KB/s。



PCMark軟體效能測試

PCMark 05硬碟項目

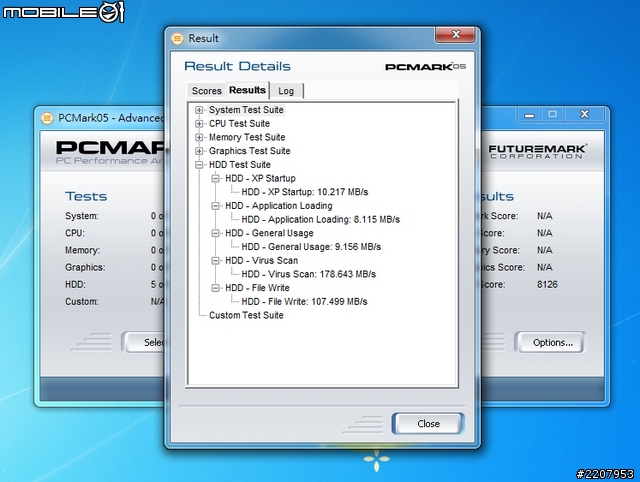

第一次測試時,Seagate Laptop Thin SSHD混合式硬碟結果分數為8126分。

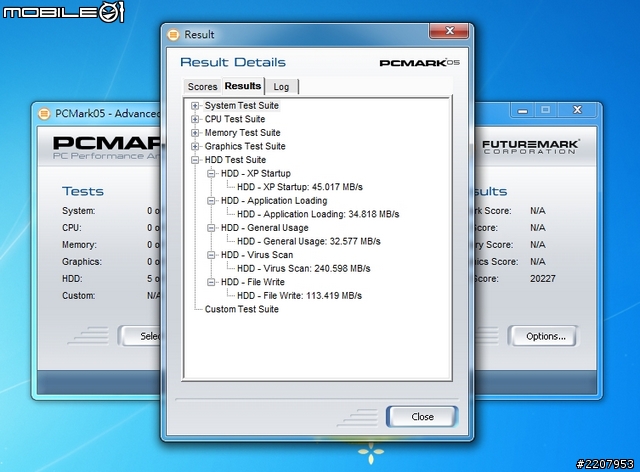

第二次測試時,Seagate Laptop Thin SSHD混合式硬碟結果分數增加至20227分。

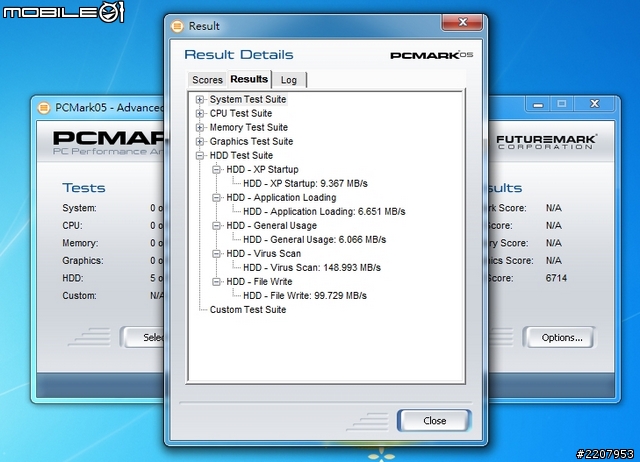

Seagate Momentus 750GB測試結果分數為6714分。



PCMark Vantage硬碟項目

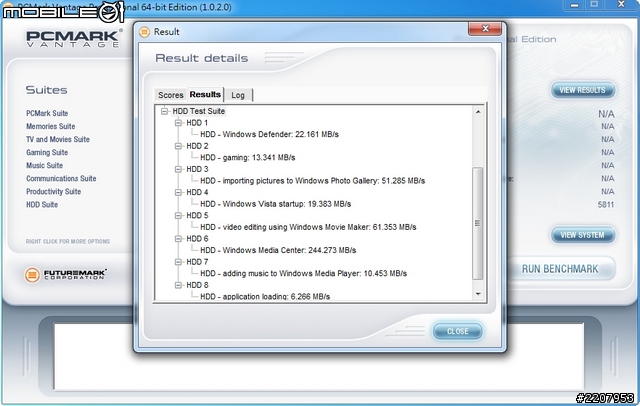

第一次測試時,Seagate Laptop Thin SSHD混合式硬碟結果分數為5811分。

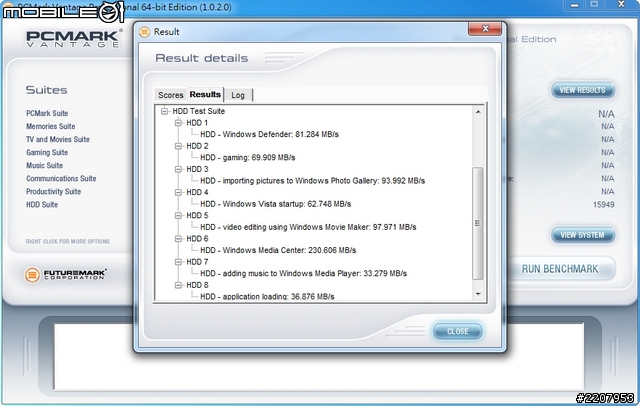

第二次測試時,Seagate Laptop Thin SSHD混合式硬碟結果分數增加至15949分。

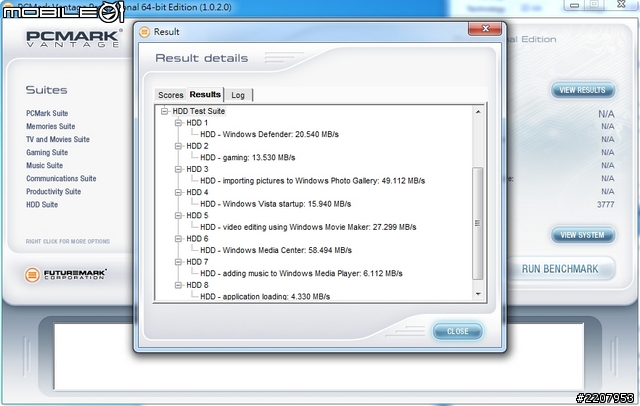

Seagate Momentus 750GB測試結果分數為3777分。



PCMark 7硬碟項目

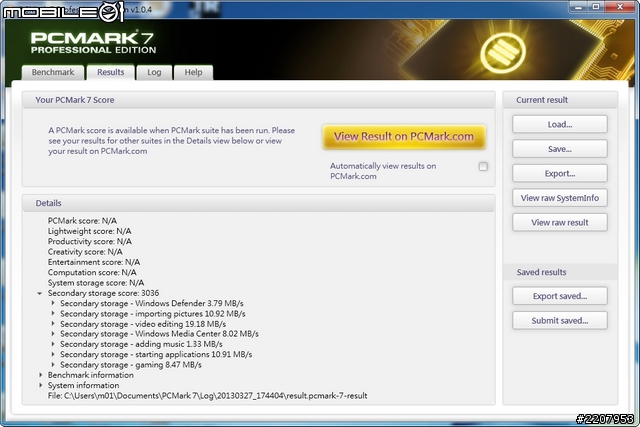

第一次測試時,Seagate Laptop Thin SSHD混合式硬碟結果分數為3036分。

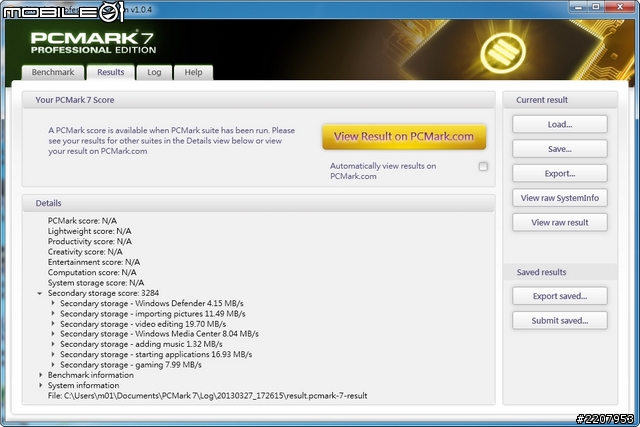

第二次測試時,Seagate Laptop Thin SSHD混合式硬碟結果分數增加至3284分。


Seagate Momentus 750GB測試結果分數為1732分。



Performance Test 8.0軟體硬碟項目測試

Seagate Laptop Thin SSHD混合式硬碟的循序讀取速率為85.1MB/s、循序寫入速率為109.9MB/s,隨機讀寫速率結果為27.4MB/s,總分為804分。

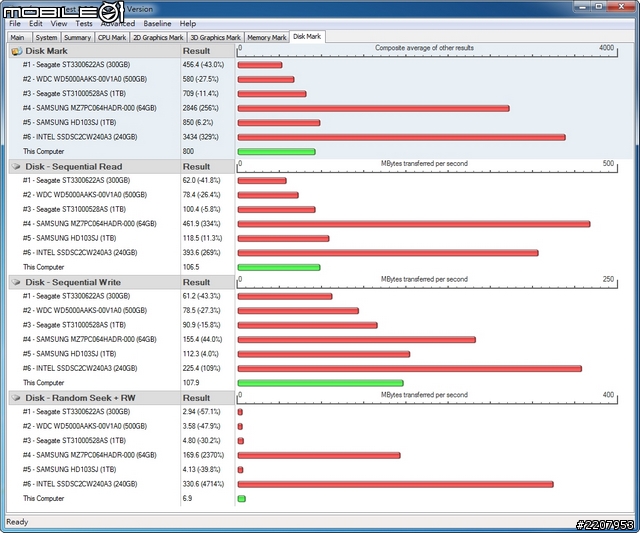

Seagate Momentus 750GB的循序讀取速率為106.5MB/s、循序寫入速率為107.9MB/s,隨機讀寫速率結果為6.9MB/s,總分為800分。



系統碟開機時間測試

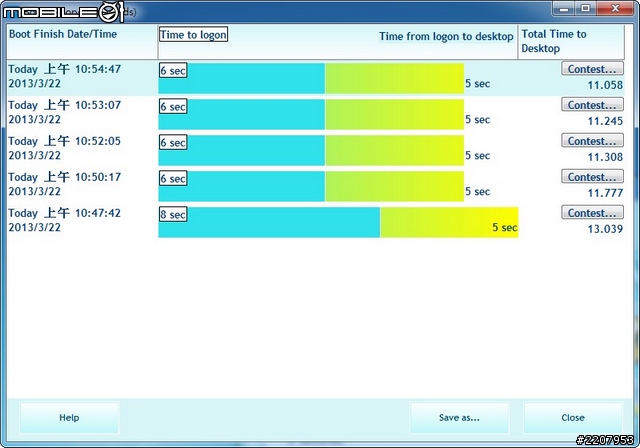

當使用Seagate Laptop Thin SSHD混合式硬碟作為系統碟時,除了第一次重新開機是13秒左右之外,之後四次的開機都大約在11秒左右完成。

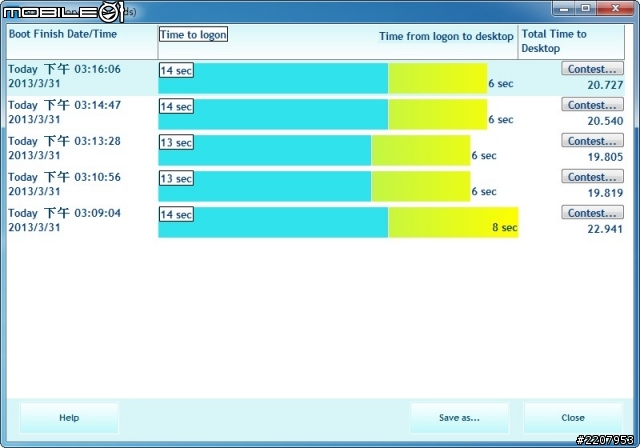

當以Seagate Momentus 750GB硬碟為系統碟時,第一次重新開機大約花了22秒左右,之後四次的開機時間則大約都是在20秒左右。


測試總結


實際測試後,從各個測試數據結果可以看到,在一些單純測試傳輸效能表現的測試軟體上,其實兩款硬碟並沒有太大的效能差異,不過在各個PCMark軟體的硬碟項目測試中,第一次測試的結果就已經有些許差距,而第二次測試結果的差距就非常明顯。另外,在系統碟開機測試的部分,Seagate Laptop Thin SSHD混合式硬碟的開機時間大約快了10秒左右,算是已經很逼近固態硬碟的開機速度。

就整體來看的話,其實這類混合式硬碟的傳輸效能或許沒有固態硬碟來得好,不過對於一般使用的狀況下,多少還是能夠讓電腦整體效能提升一些。至於實際使用時,其實並無法查看究竟是哪些常用程式已經載入固態硬碟,也無法自行增加常用程式,都是必須是透過Adaptive Memory 技術來自行判別。也許這樣的設計目的是為了讓使用者不用顧慮太多,但總覺得若是能夠有個可以查看或是新增常用程式的操控介面或是軟體,或許會更彈性一點吧!
