前幾年開始,Intel就已經開始推出WiDi技術,算是讓無線影音傳輸的技術起了一個開端。不過,真的要實際執行WiDi技術來無線傳輸影像時,其實卻有著重重的硬體要求與限制,不僅電腦中的處理器必須是要能夠支援WiDi技術的特定型號,平台中所搭載的網路晶片同樣必須是要可以支援WiDi技術,而且最後一個關卡就是用來接收無線影音訊號並連結到電視或是其它顯示裝置的訊號接收盒,亦必須要經過Intel WiDi的認證才可以正常使用。所以就這幾項限制加起來,要弄出一個Intel WiDi無線影音的環境,真的並不算容易。然而,最近除了Intel WiDi之外,市面上針對這類無線影音傳輸的需求,也開始有愈來愈多的無線傳輸替代方案,像是這次小編所借測的SMC WiShare多媒體無線連接器重點功能,便是以WiFi無線傳輸的方式將電腦顯示畫面傳輸到電視或是更大尺寸的顯示裝置上,如此一來,有這類無線影音傳輸需求的使用者就不用再受到硬體的限制囉!


這次SMC所推出的WiShare雖然重點功能是在主打無線影音傳輸,但實際這台機器同時也具備了有線與無線橋接器、DLNA多媒播放或是USB影音檔案器的功能,並且也可支援2.4GHz和5GHz兩種無線網路頻段連結。


在外盒的右側標示了這款WiShare一共具備了PC To TV、Media Share、Mirror PBC、Mirror PIN以及USB播放等五種操作模式。第一個PC to TV的部分故名思義就是可以將電腦顯示畫面無線傳輸到電視或是其它顯示裝置上。Media Share的功能則是一般常說的DLNA播放功能,只要是在同一個區域網路內,就可以透過這台WiShare來播放手機、平板電腦或是一般電腦中的影片、音樂或是相片檔案。Mirror PBC以及Mirror PIN兩種模式則是可以用來進行手機、平板以及電腦的無線連結,不過手機與平板的部分,目前只支援Android 4.2以上的系統版本,並且要能夠支援Miracast的功能才可以透過這台WiShare來進行無線連結。


外盒的背面則是這款WiShare的特色、使用情境以及硬體規格的說明。

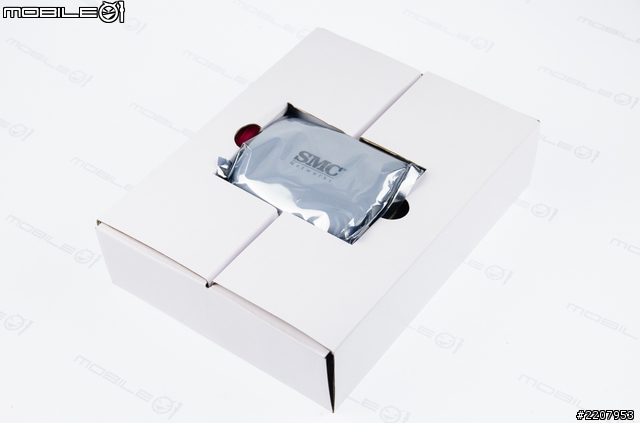

卸下外盒後,就可以看到小小一個並用靜電袋包著的WiShare主機身。

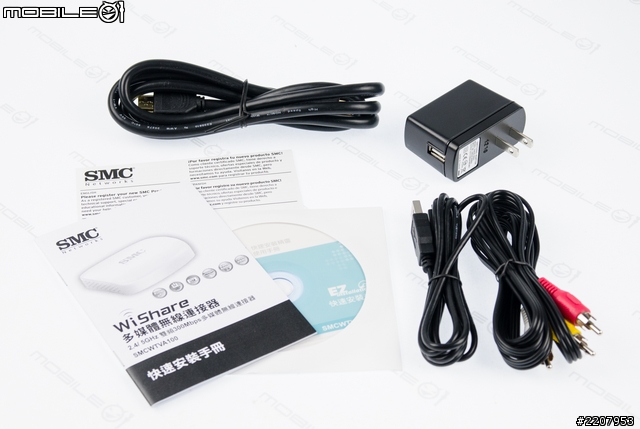

除了機身主體之外,包裝內的配件還有紙本的安裝手冊、軟體光碟、HDMI和AV端子兩種影音傳輸線、一條用來充電用的USB2.0轉Micro USB傳輸線以及一個110V轉USB的充電插座。

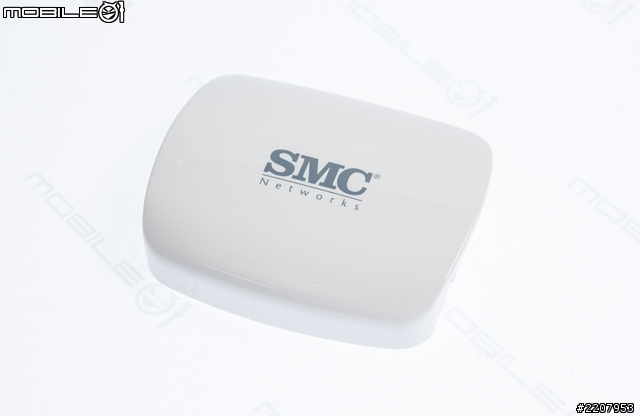

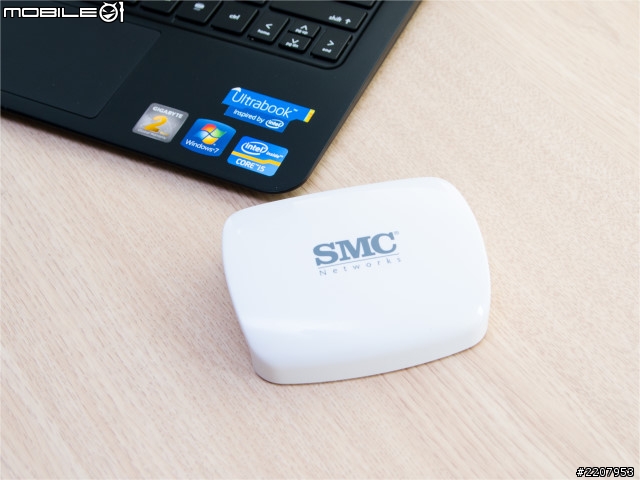

這款無線連接器的官方尺寸規格是為92x70x23mm,重量70公克,以其功能性來說,外型算是相當輕巧。

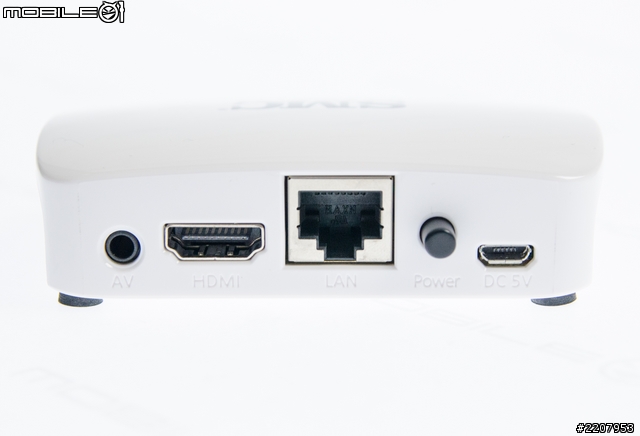

在後方I/O連接埠的部分則是同時提供了一組HDMI以及一組AV影音輸出端子。而這款無線連接器除了能以無線的方式來橋接網路之外,機身後方也有提供了一組RJ45網路埠,來進行有線橋接的功能。另外,有個比較特別的地方就是供電設計方面則是採用了Micro USB的介面來供電,所以除了可以用內建的轉接插頭接上USB線供電之外,也可以直接連結電腦的USB埠供電,對於有攜帶需求的使用者來說,算是個挺方便的設計。

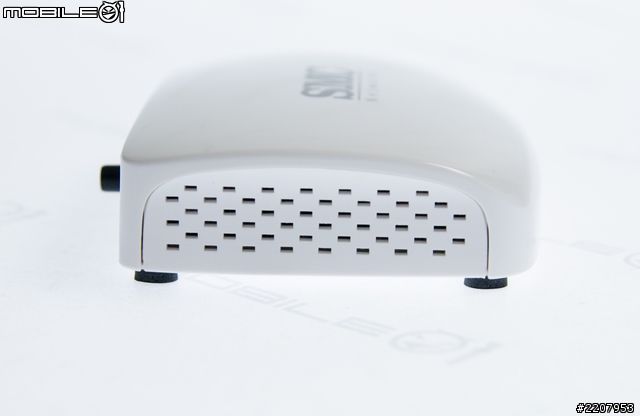

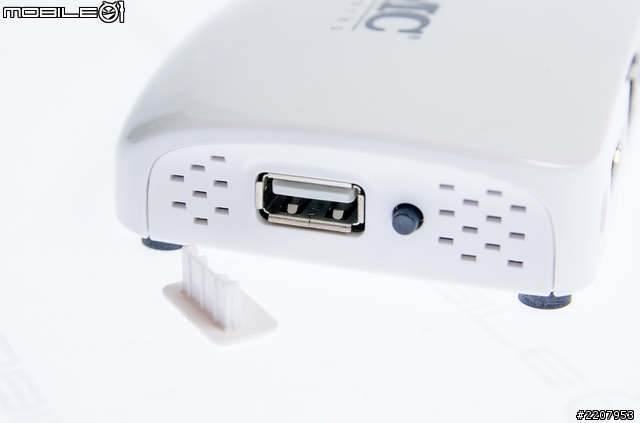

機身的兩側位置都有散熱孔的設計,而且在右側的位置上還有提供了一個USB2.0傳輸埠,主要的功能是可以讓使用者接上USB隨身碟或是隨身硬碟,並且利用這款WiShare來播放儲存裝置中的多媒體影音檔案。而在USB埠旁邊的黑色按鍵則是用來切換WiShare的各個使用模式。

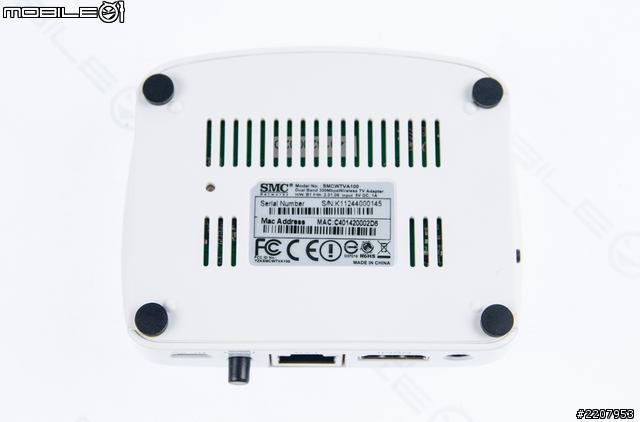

在主機下方的四個角落則有設置了防滑的橡膠腳墊,而且除兩側之外,機身底部同樣也有散熱孔的設計。

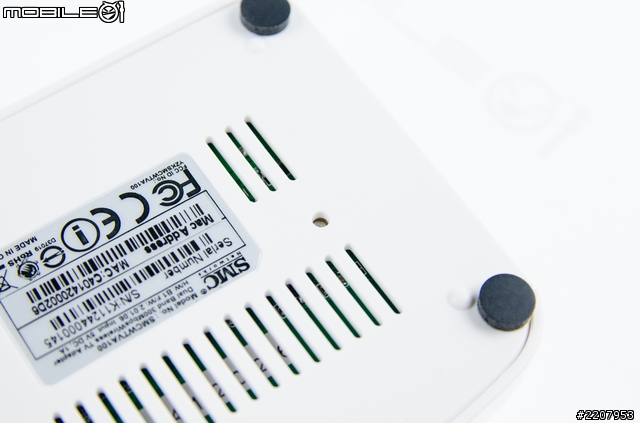

在底部還有設置一個重置按鍵,可以將機身的各項設定還原到出廠預設值。


實際量測一下機身的重量大約是68公克左右,與官方提供的規格相差不多。


機身下方所設計的防滑墊其實還蠻容易脫落地。

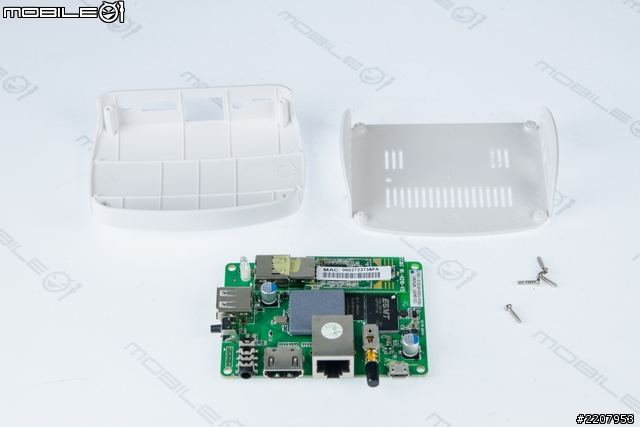

這款連接器要拆解算是非常容易,只要卸下機身底下的四個螺絲起子就可以拆下外殼取出PCB電路板。

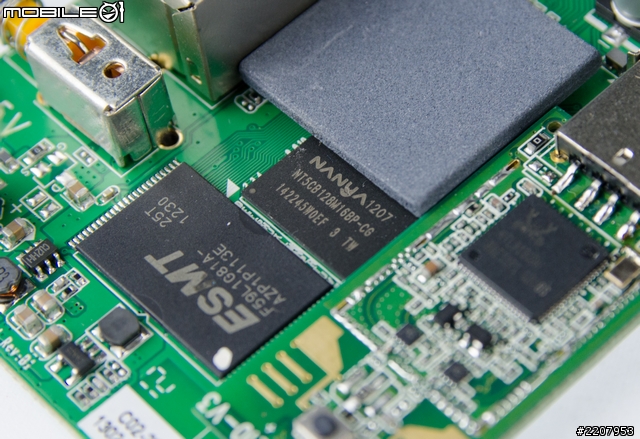

在PCB電路板上則有加入一個ESMT晶豪科技所推出的F59L1G81A Flash顆粒,應該是用來儲存機器的韌體。


在Flash旁邊還有一顆NANYA南亞科技所推出的NT5CB128M16BP-CG DDR3記憶體顆粒。

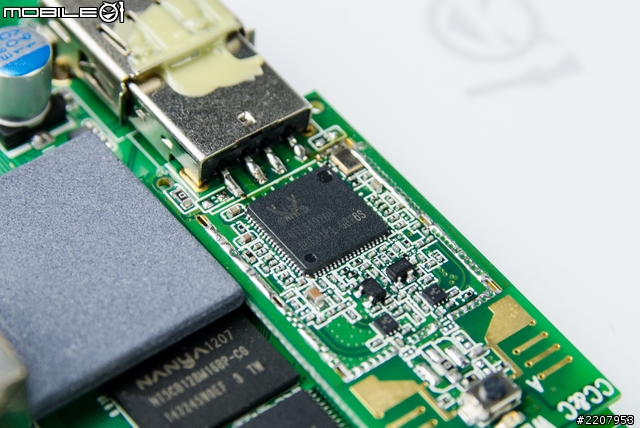

而在記憶體顆粒的旁邊可以看到PCB板上插著一個搭載Realtek RTL8192網路晶片USB無線網路卡。其最高傳輸速度可達到300Mbps、並且可支援2.4GHz以及5GHz兩種不同的網路連結頻段。



實際測試

了解這款WiShare的一些基本規格之後,接下來就來實際試用囉!測試之前要先跟網友們說聲抱歉,因為小編手邊目前沒有能夠支援Miracast功能的手機或是平板電腦,所以這次的測試只有針對WiShare所提供的PC to TV、Media Share以及USB播放等三個模式來進行試用,日後若有機會借到具有Miracast功能的手機,再來與大家分享試用心得,還請網友見諒啦!


PC to TV模式

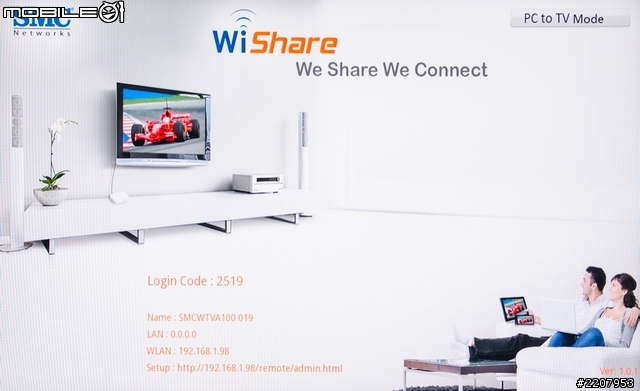

若是要同步電腦影像到其它裝置時,必須要先將這款無線連接器切換到PC to TV的模式。在這個模式的主畫面的底下則會出現一些登入碼以及IP位址,待會要進行連結的時候則會使用到這些資訊。

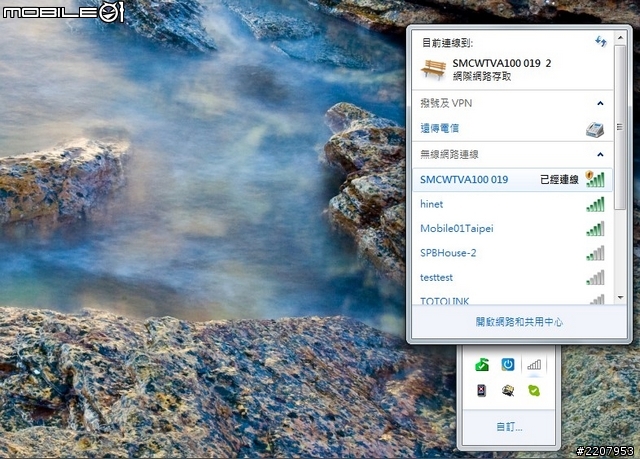

模式切換之後,接著需要先在電腦端安裝一個SMC提供的PC to TV軟體,並且確認電腦的無線網路與WiShare連線。

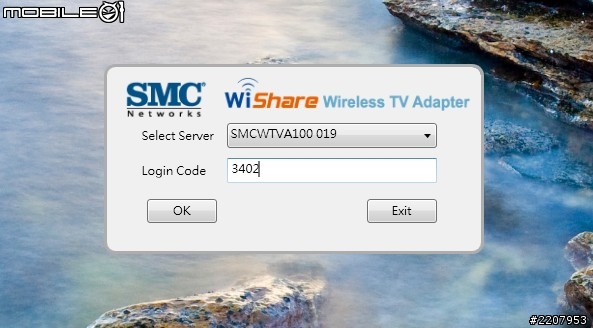

若是無線連線沒有問題的話,打開PC to TV軟體時就會看到連結器的名稱以及一個輸入登入碼的欄位,而這個登入碼就是剛剛畫面上看到的四個數字。

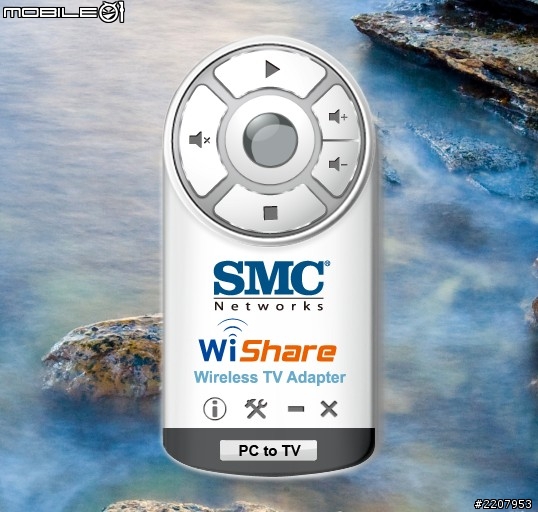

登入成功後,軟體就會出現一個像是遙控器的控制面板,接著按下上方的播放鍵就可以開始同步囉!



底下的影片則是小編實際示範連線以及一些軟體與影片播放的執行,希望可以讓網友們更瞭解這款連結器的操作方式。



Web設定畫面

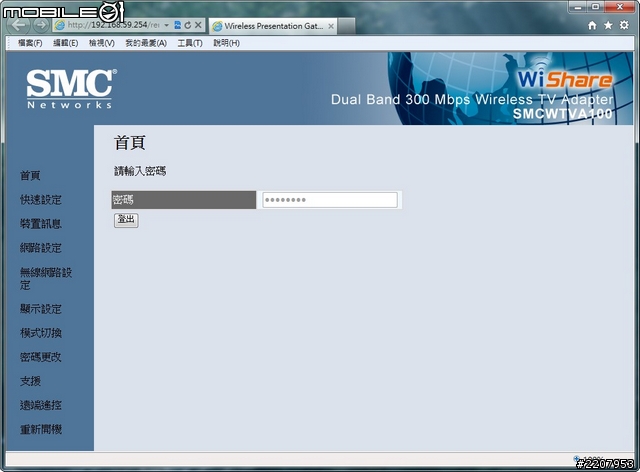

而在剛剛啟動同步的控制面板底下有一個設定功能的圖示,點進去之後便可以進入這台連結器的韌體設定網頁之中。在主畫面的左側則已經設置了快速設定、裝置訊息、網路設定、無線網路設定、顯示設定、模式切換、密碼更改、遠端遙控以及重新開機等功能選單。

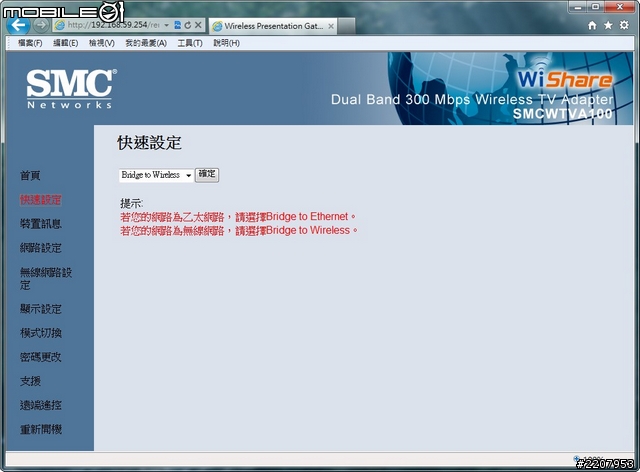

其中的快速設定選單主要是讓使用者可以將網路橋接模式切換成有線或無線的模式。

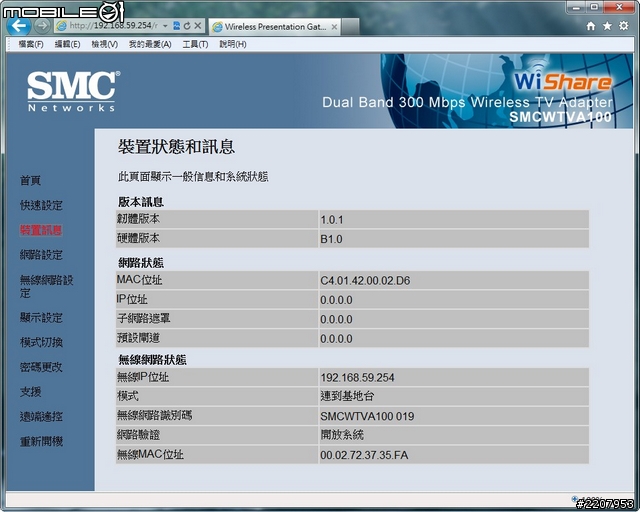

裝置訊息的頁面則是可以查看這台無線連結器的韌體版本以及目前網路的連結狀況。

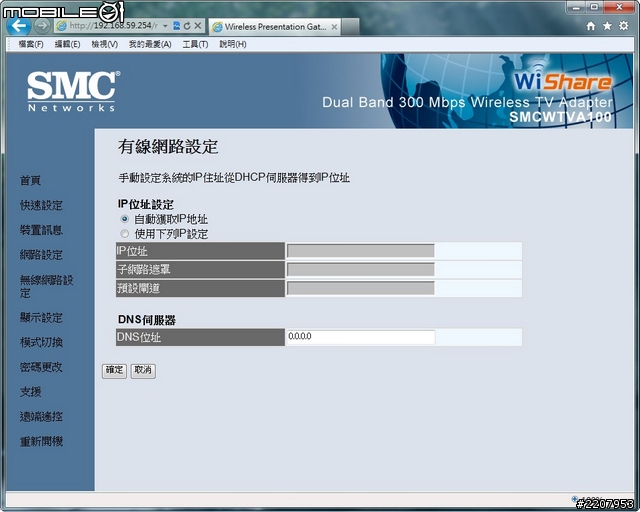

而網路設定頁面中主要是用來設定有線網路的IP位址以及DNS位址。

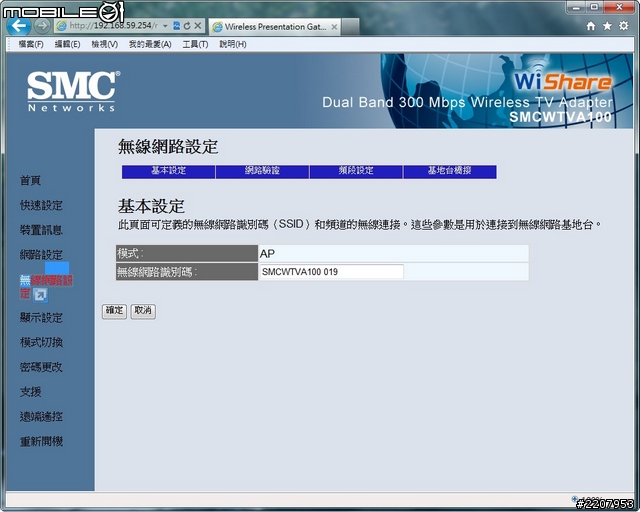

無線網路設定選單中還有基本設定、網路驗證、頻段設定以及基地台橋接四個小分頁。其中的基本設定分頁則是可以調整SSID。

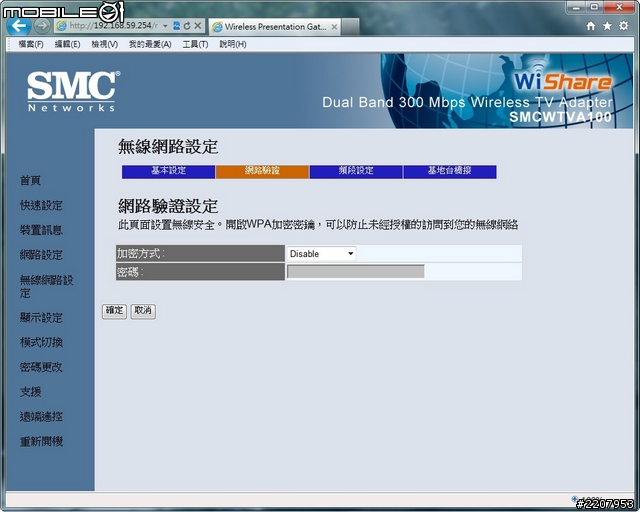

網路驗證分頁則是讓用來設定連線密碼。

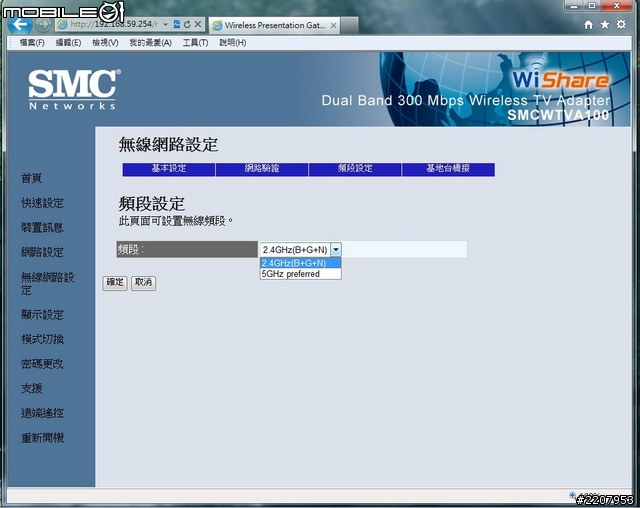

頻段設定則可以將連線頻段切換成2.4GHz或是5GHz。

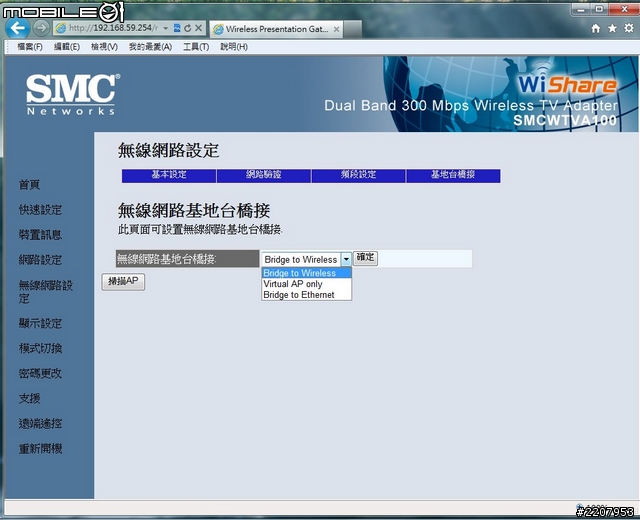

基地台橋接則是與剛剛快速設定頁面內一樣是用來調整網路橋接的模式。

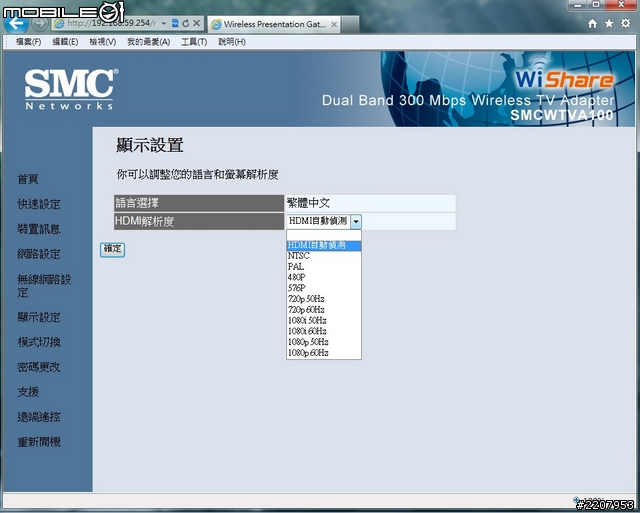

顯示設定頁面內則除了可以選擇自動偵測項目之外,下拉選單之後還有一些選項可以讓使用者手動選擇。

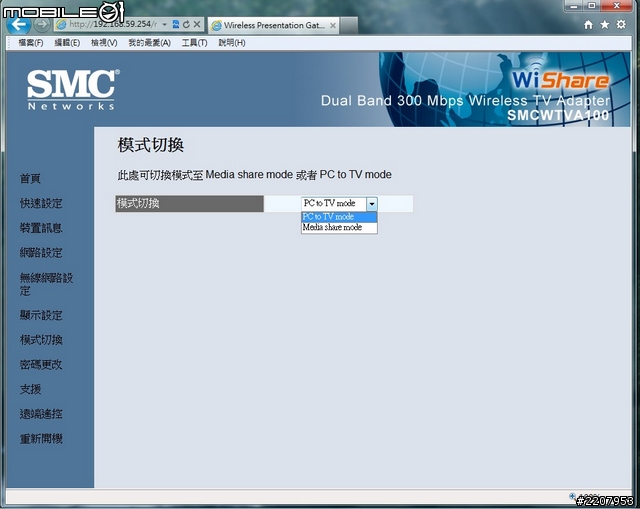

當使用者在PC to TV的模式下開啟切換選單時,則可以切換到Media Share的模式。

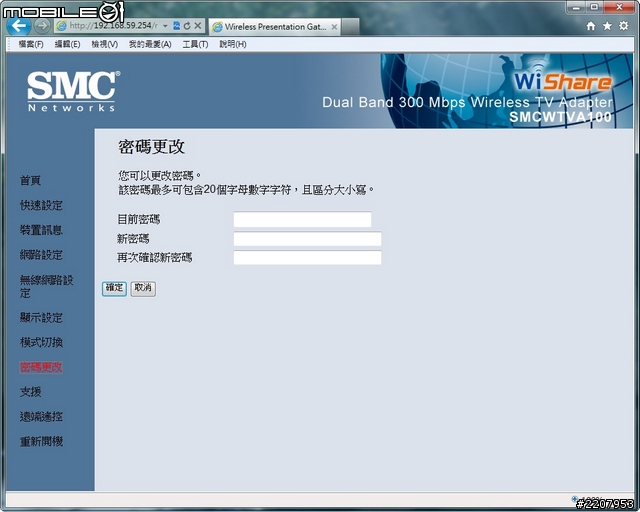

密碼更改的頁面中便可以自行設定連線的密碼。

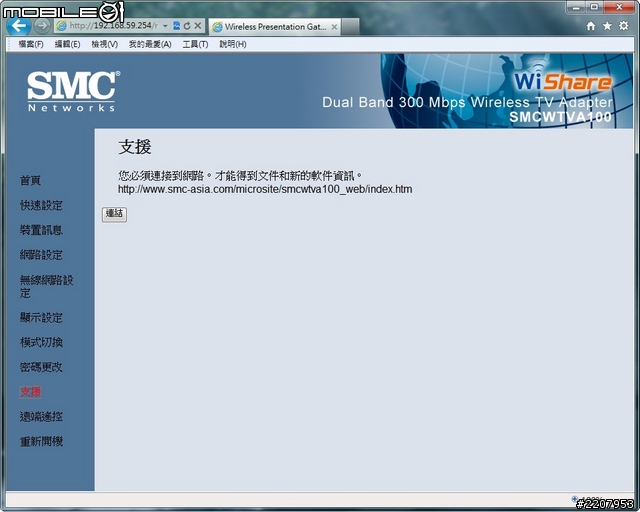

支援頁面上則是可以快速連結到SMC官方網站的技術支援頁面。

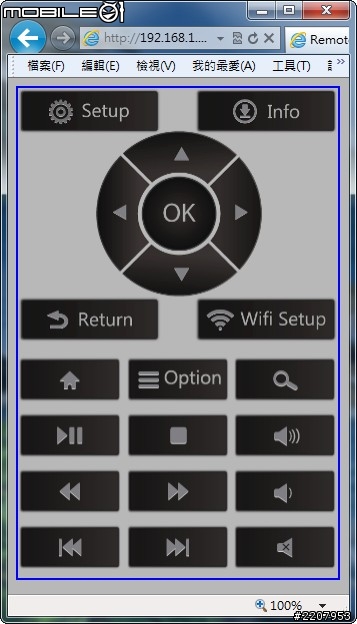

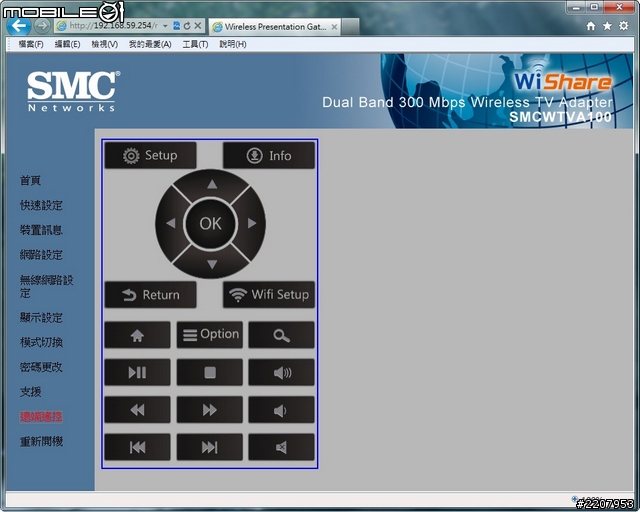

遠端遙控頁面內則是可以直接連線到WiShare所提供的一個Remote遙控器網頁,可直接操控WiShare內部操作介面。由於是網頁開啟,所以除了電腦之外,平板電腦以及手機也可以直接透過瀏覽器來開啟這個畫面,並用來控制WiShare,當使用者切換到USB播放模式的ˊ時後,便可以利用這個頁面來控制。



Media Share模式

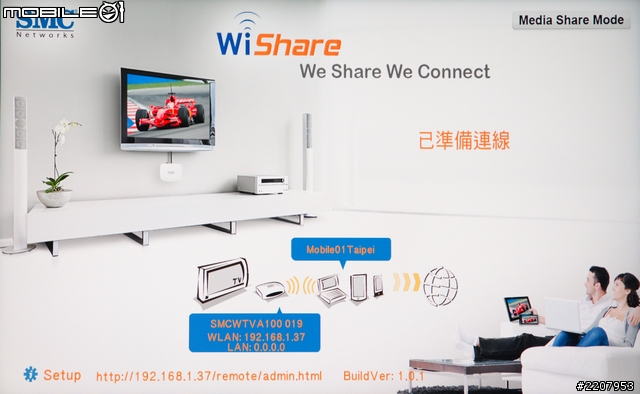

若是要使用DLNA功能的話,則必須將WiShare切換到Media Share的模式,當WiShare與路由器連線完成之後,畫面上就會出現已準備連線以及目前連線的路由器名稱。

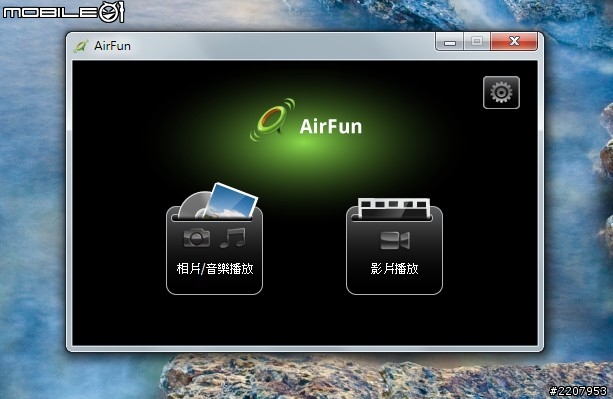

若要以電腦執行要DLNA功能的時候,則可以使用SMC在光碟中所提供的一個AirFun軟體。開啟之後只要將想要播放的影片、音樂或是照片拖放到軟體上就可以進行DLNA播放。


底下則是小編實際操作DLNA播放的影片,給網友們做個參考囉!

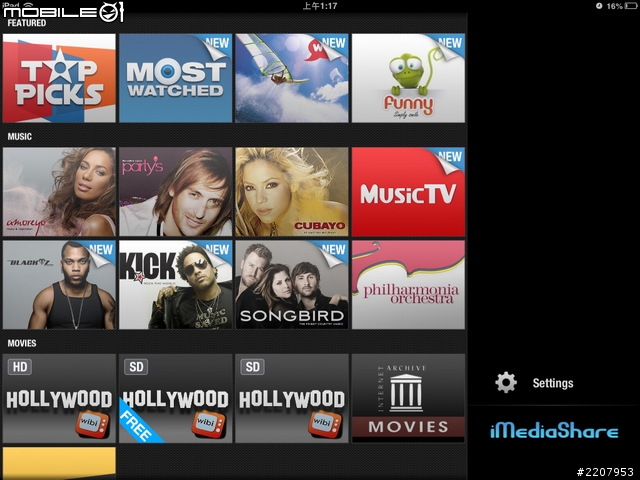

雖然這款WiShare也可以支援手機或是平板電腦裝置來進行DLNA播放,不過SMC並沒有提供專屬的APP應用程式,必須要自行下載其他的DLNA軟體。而小編這次則是下載了一個在Android或是iOS平台上都能夠支援的iMediaShare軟體來進行測試。


這次是使用iPad mini搭配iMediaShare軟體來實際測試DLNA的效果,讓網友們做個參考囉!



USB播放模式

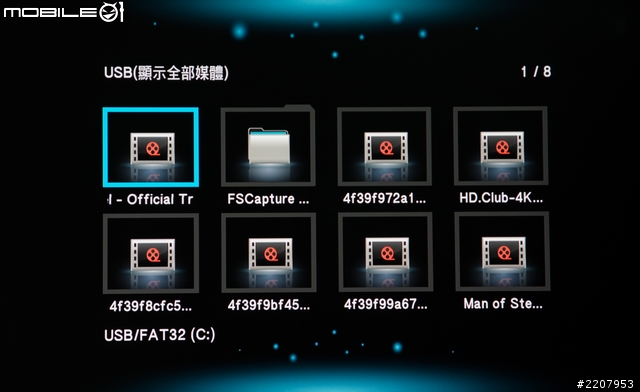

當WiShare上面有接上USB隨身碟或是硬碟的時候便可以切換到USB播放模式。不過要注意的一點就是,這款WiShare似乎是無法支援NTFS格式化的隨身碟或是硬碟,必須得格式化成FAT32的格式才可以讀得到內容。


在USB模式的時候,因為這款連接器並沒有提供實體的遙控器,所以使用者必須得利用電腦、手機或是平板裝置來連線到剛剛提到的Remote控制頁面。不過比較麻煩的是,在USB模式主畫面上並沒有顯示控制頁面的網址,所以就必須先跳回其它模式觀看網址連線之後,再跳回USB模式來操控,說真的是有些麻煩,若是可以直接在主畫面上顯示操控頁面位址的話應該會更加方便使用一些。



機身韌體設定畫面

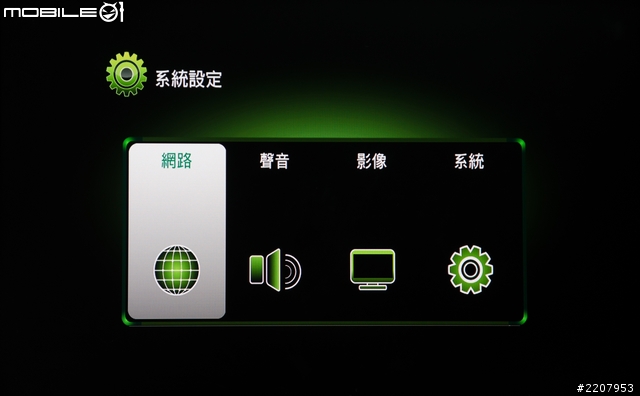

在Remote控制頁面的左上角有一個設置了一個的功能設定按鍵,點選之後就可以直接進入WiShare中的韌體畫面內,在主畫面上則可以看到網路、聲音、影像以及系統等四個操作頁面。

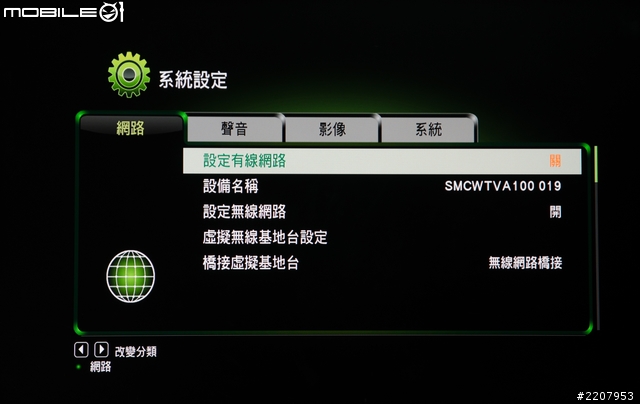

在網路選單中則是可以設定有線、無線網路以及基地台的橋接模式。

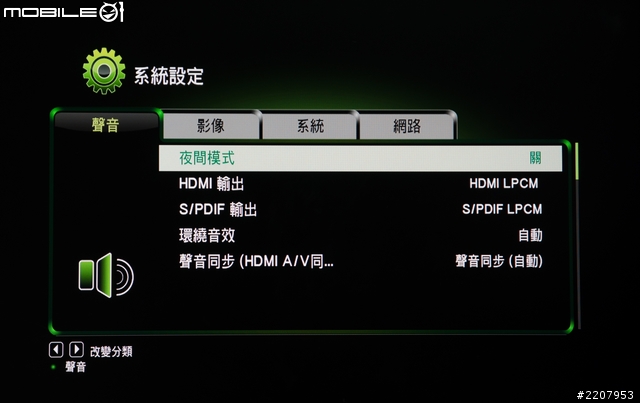

聲音頁面中則可以選擇輸出的端子、環繞音效以及聲音同步,另外還有提供一個夜間模式開啟選單。

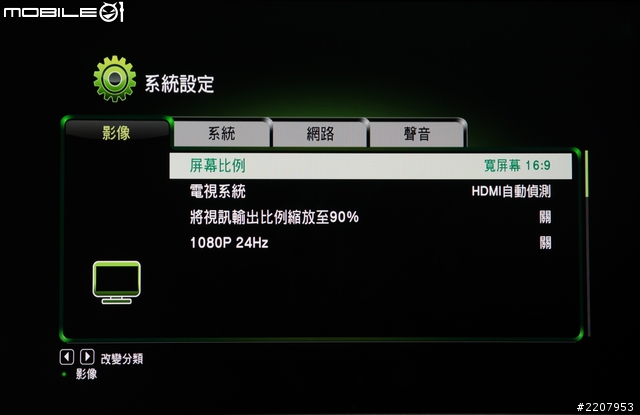

影像分頁內則是可以調整螢幕的比例、電視系統或是縮放設定。

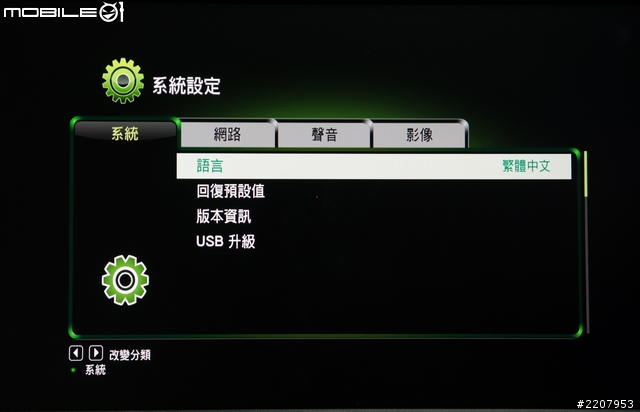

系統選單裡面主要是可以選擇語言、回復預設值、查看韌體版本或是利用USB隨身碟來升級韌體版本。



試用心得

先看到PC to TV的部分,這款無線連接器主要是透過軟體再加上WiFi網路的連結來進行無線影音傳輸,所以基本上只要是具備無線網路功能以及Windows 7或Windows 8作業系統的電腦,就可以利用這款WiShare來無線傳輸影音,相較於Intel WiDi算是省了許多硬體上的搭配問題。不過,實際使用後有幾個地方需要注意的是在無線傳輸影像的時候,傳送到WiShare的影像解析度只會跟電腦目前使用的顯示器解析度一樣,也就是說,若使用者所使用的筆電螢幕解析度是1366x768,那麼傳送出去的影像解析度也只會是1366x768,即便是WiShare接上的電視解析度可支援到1920x1080,一樣也只能顯示1366x768的解析度畫面,所以若是電腦輸出畫面解析度較低的話,就會因為沒有畫面沒有點對點的關係,看起來就沒有那麼清晰。另外在流暢度表現方面,或許是使用環境有較多的無線干擾,實際同步畫面時,多少還是有些延遲的現象,但還算是可以接受的範圍。

而Media Share的部分,播放1080P的影像的流暢度表現都還算不錯,不過播放格式無法支援MKV檔就有些可惜了,另外,針對行動裝置的部分,若是可以提供專屬的APP應用程式讓使用者下載的話,應該可以讓支援度更完整一些。至於使用USB播放模式的時候,基本上檔案格式的支援與Media Share模式都一樣,播放1080P的影片也都還算流暢。不過,比較麻煩的地方就是操控部分必須是利用裝置瀏覽器連結到操控頁面,這樣做的好處雖然是不會有因為系統平台的不同而無法連結的問題,但在主畫面上若是可以直接顯示操控頁面網址會更為方便。

整體來看的話,或許這款WiShare在使用上還是有一些小小的問題,但就這樣一台小小機身外型而言,能夠同時具備這麼多樣功能,支援性算是相當豐富了,而且供電設計有能夠直接以Micro USB線材直接供電,攜帶與安裝都算是蠻方便,對於有無線影音傳輸需求的使用者而言,也算是多了一個選擇囉!
