NVIDIA在GeForce GTX 700系列中又再度加入了GTX760這個新成員。這次的GTX760與GTX770一樣是搭載了代號GK104的繪圖晶片,所以在功能支援方面,基本上都與GTX770相差不多,稍微不同的地方,就是GTX760上所搭載的GK104晶片屏蔽了兩組SMX (Streaming Multiprocessors多重式串流處理器),所以其中的CUDA運算核心數量也降至1152個,然而也因為核心數量的降低,亦使得GTX760顯示卡的TDP規格降至170瓦。

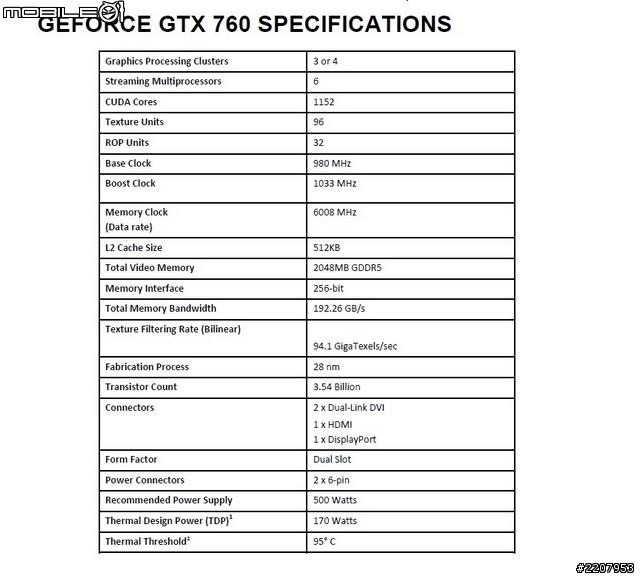

在預設時脈規格部分,GTX760的核心時脈則是預設在980MHz,透過內建的GPU Boost功能則可依照不同的使用情況,將運作時脈最高調整至1033MHz。至於記憶體規格部分,GTX760與GTX770就沒有太大的差異,像是Memory Interface規格一樣維持在256bit,且運作時脈也是預設在1502MHz。底下附上官方所提供的GTX760規格表讓網友們作個參考,接著就直接來看看公版以及其它兩家的GTX760顯示卡的layout以及實際效能表現吧!


公版GTX760顯示卡

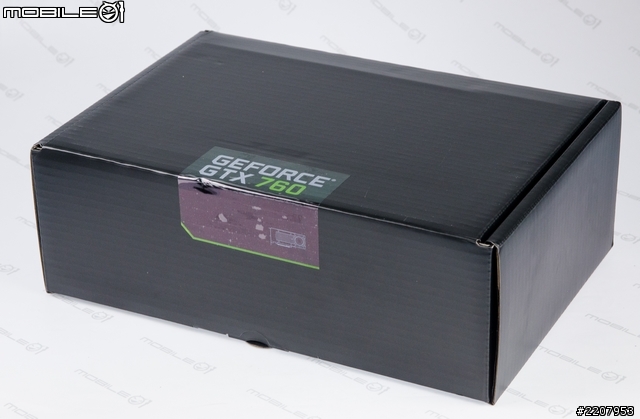

這次GTX760的公板卡外盒包裝多了一張貼紙之後,不說還真的會以為是實際市售的版本。

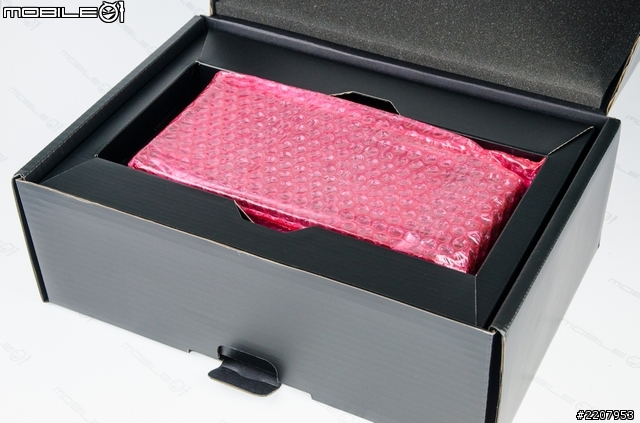

一打開外盒後就可以看到用紅色氣泡袋裝著的GTX760。

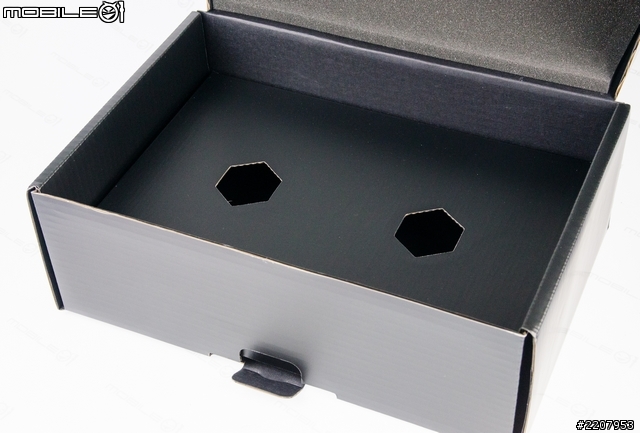

拿起顯示卡後,底下還有蠻大的空間,不過裡面其實啥都沒有囉!

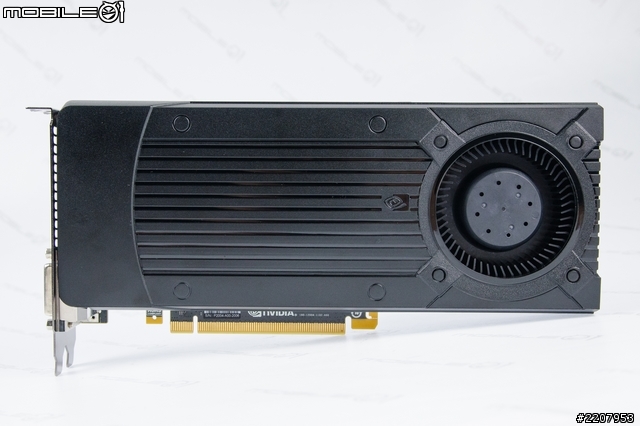

這次的GTX760公版外殼則是採用塑料材質,就沒有像是GTX780或是GTX770一樣是使用金屬的外蓋設計。

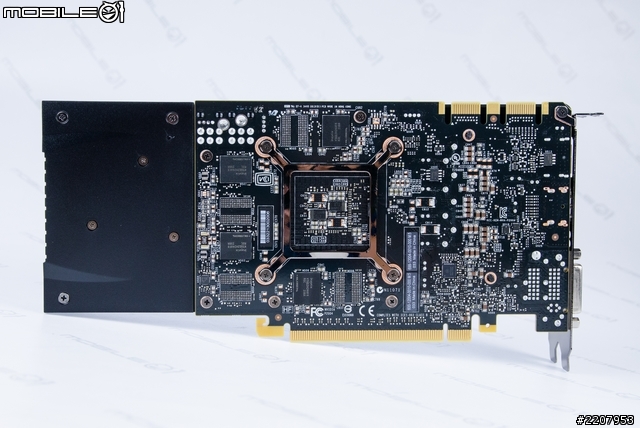

翻到背面來看一下,可以發現顯示卡的PCB電路板其實比散熱風扇要短了不少,與上一代的GTX670公版設計有些類似。
之後應該很有可能會推出短卡的版本。

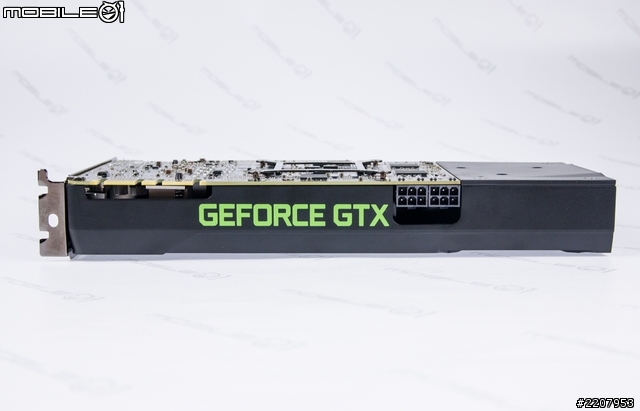

在顯示卡上方則有著綠色的GeForce GTX字樣。

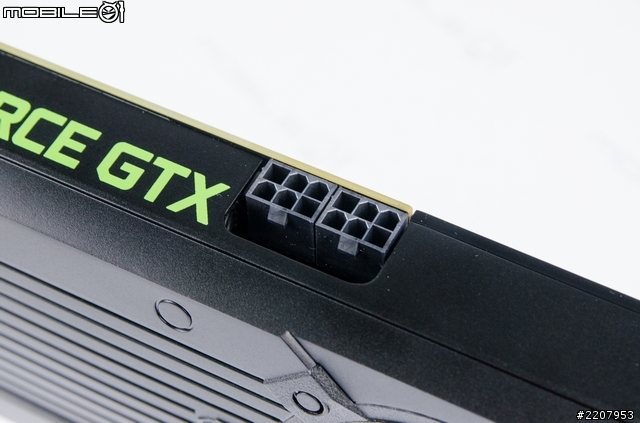

GTX760公版的TDP規格是為170W,需要兩組6Pin的顯示卡電源才能夠驅動。

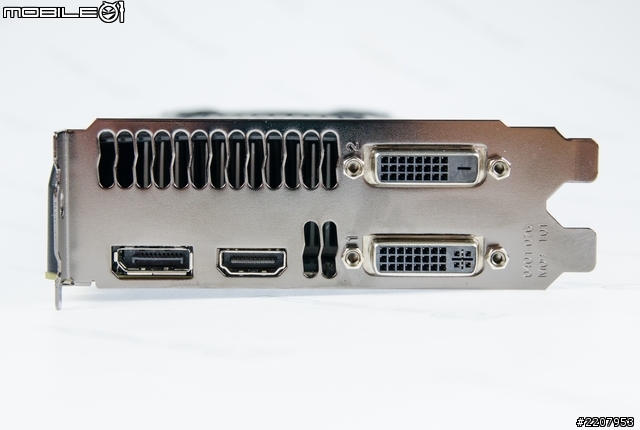

顯示輸出端子的部分,則是提供了兩組DVI、一組HDMI以及一組DisplayPort。

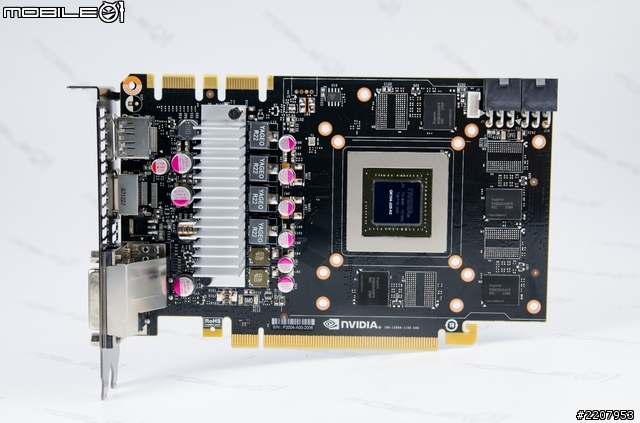

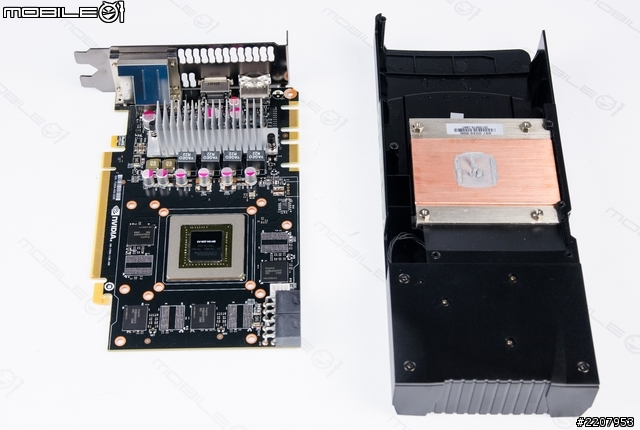

卸下散熱器之後,GTX760的PCB電路板顯得更小一些。


除了晶片散熱器之外,在供電元件上也有加上一片散熱片來加強散熱效果。

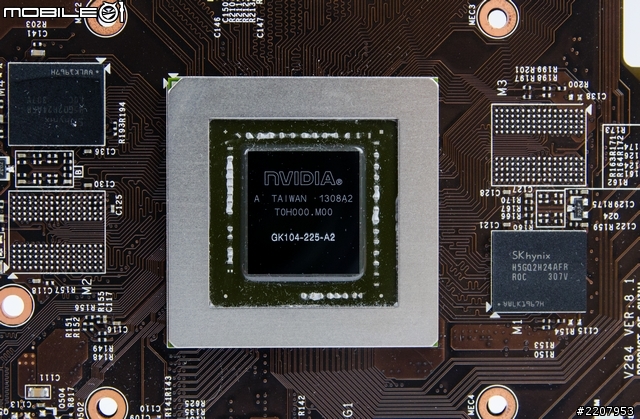

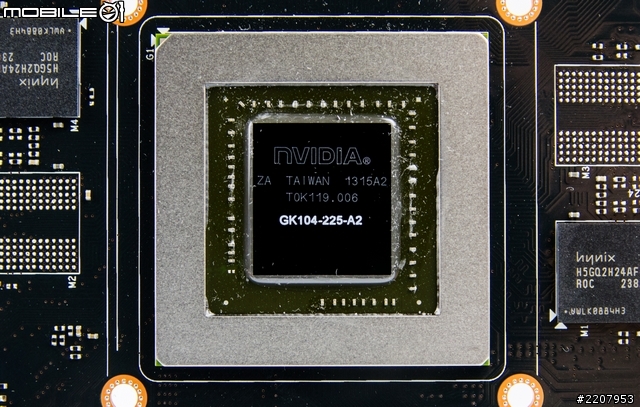

GTX760上所搭載的晶片型號是為GK104-225-A2。


在顯示卡的前後面一共搭載了8顆海力士Hynix H5GQ2H24AFR的GDDR5記憶體顆粒,總容量為2GB。

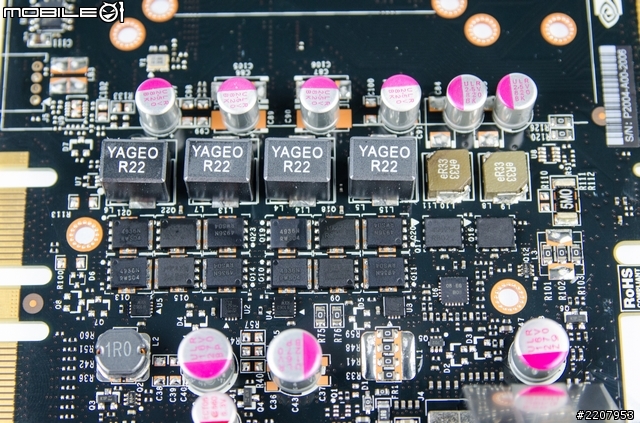

顯示卡主要供電設計則是採用了4+2相的供電模組。

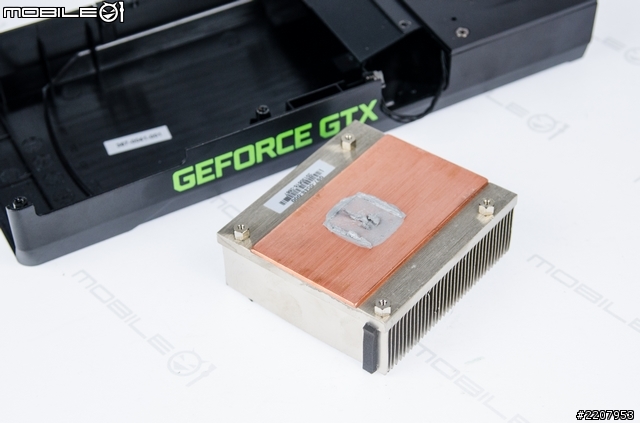

公板上的散熱器主要是以一片銅質的均熱板來吸熱與導熱,並利用鼓風扇直吹鋁擠鰭片來排出廢熱。


技嘉GV-N760OC-2GD顯示卡

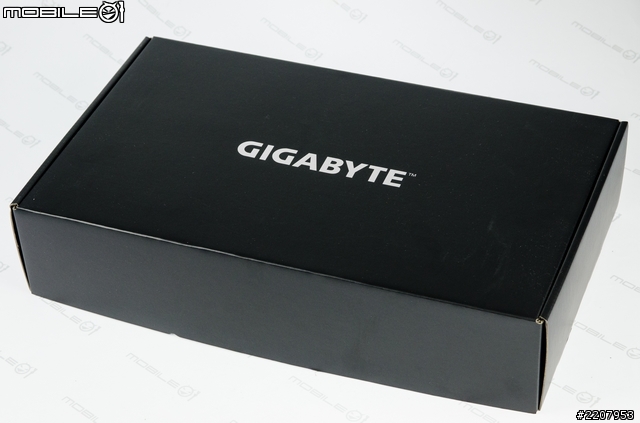

這次技嘉送來的GV-N760OC-2GD顯示卡因為還是工程版本,所以也就沒有彩盒包裝囉!

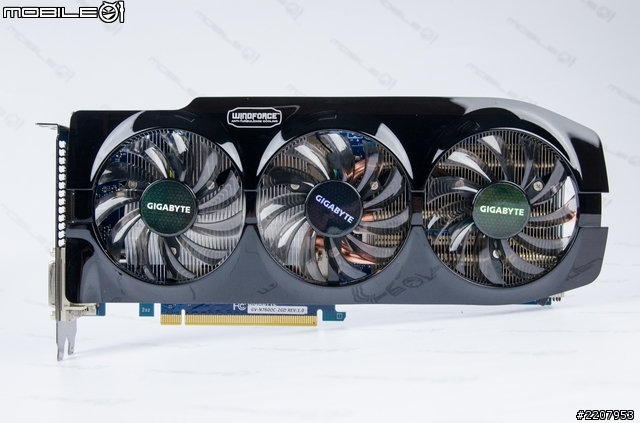

拿出顯示卡後可以看到上面搭載的散熱器則是技嘉近來所主推的WINDFORCE系列。不過並不是之前在GTX780和GTX770上所搭載450W版本。


由於這款顯示卡是預設超頻的版本,所以在供電規格上則是改用6+8Pin的設計來提供較充足的電力,讓顯示卡可以穩定運作。

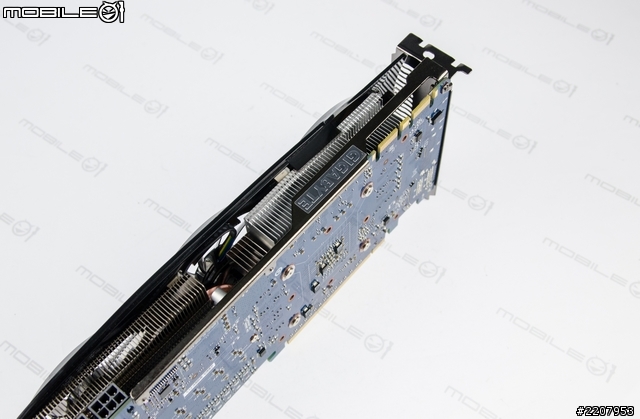

在顯示卡的上方則有加上一條金屬防彎條來避免PCB電路板發生板彎的問題。

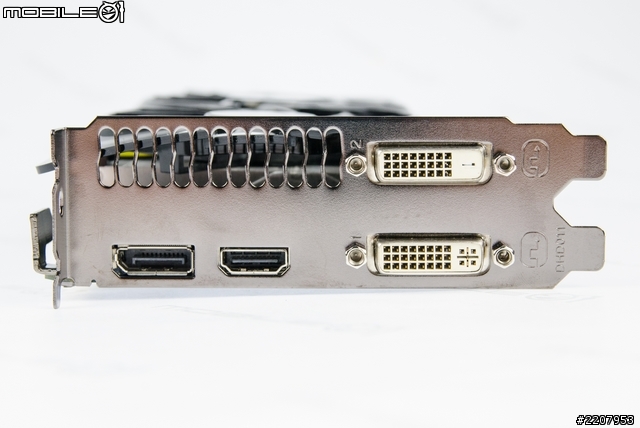

顯示輸出規格部分,一樣也是提供了兩組DVI、一組HDMI以及一組DisplayPort端子。

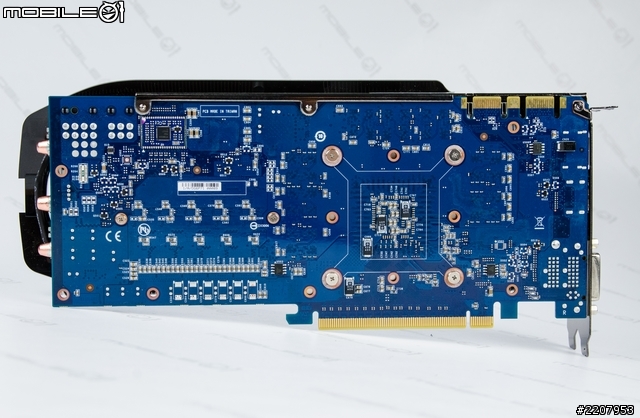

再來看一下顯示卡背後的電路設計。

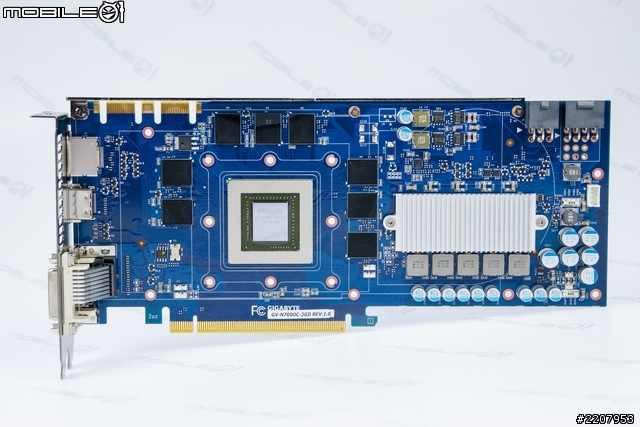

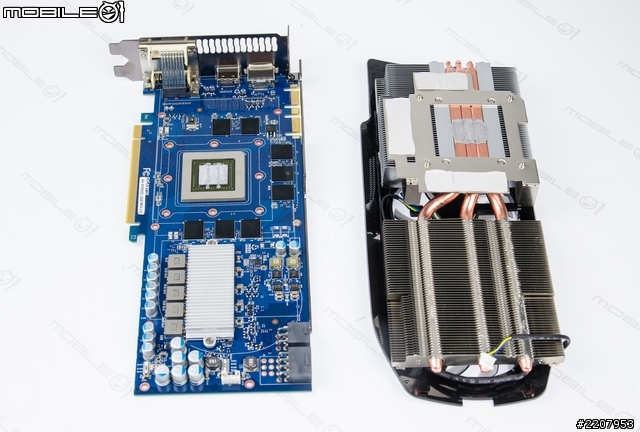

卸下散熱器後,可以看到散熱設計是直接以三根銅質熱導管覆蓋在繪圖晶片上來加速熱傳導效率。

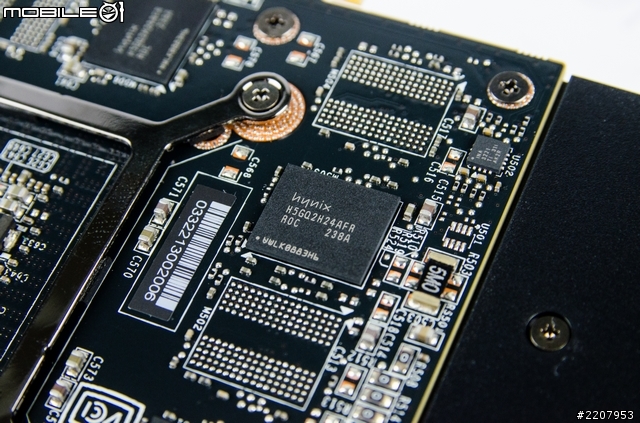

技嘉這款顯示卡上的8顆記憶體顆粒皆是設計在顯示卡的正面,一樣也是海力士所推出的Hynix H5GQ2H24AFR的GDDR5記憶體顆粒,總容量為2GB。

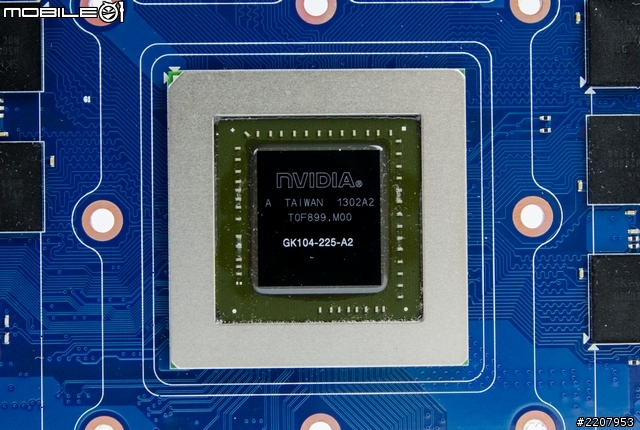

繪圖晶片上的型號標示與公版一樣是GK104-225-A2。

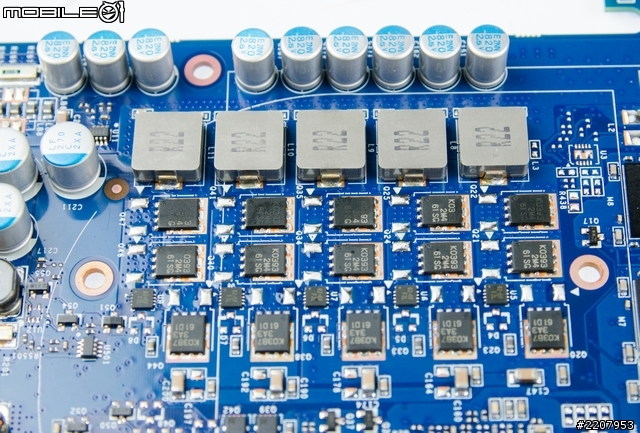

針對繪圖晶片的供電則是採用了5相的供電模組設計。

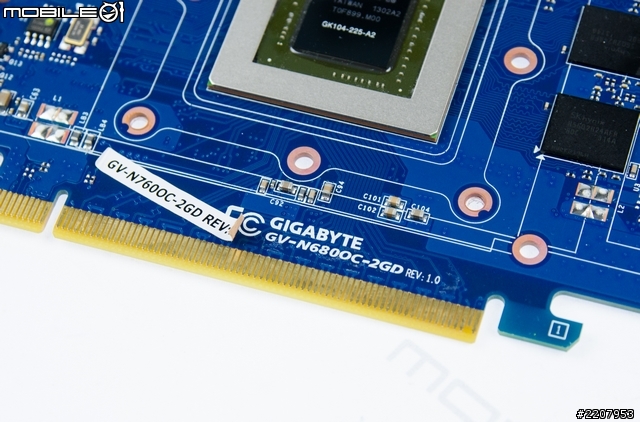

因為顯示卡底下的型號是用一張貼紙貼上,所以實在很難不讓人去撕開裡面是寫啥,結果撕下貼紙之後,便看到上面印的型號字樣則是技嘉先前所推出的超頻板GTX680,也難怪PCB板的整個layout看起來這麼眼熟。不過,因為這還是工程樣本,之後實際出貨的或許會有些不一樣吧!


微星N760 TF 2GD5/OC顯示卡

微星這次GTX760顯示卡則是GAMING系列的版本。


這次GAMING系列的主要特色除了一樣有軍規用料以及採用了第四代TWIN FROZR散熱風扇之外,還新推出了一個GAMING APP,讓玩家可以更方便調整顯示卡的時脈參數。


卸下外盒後,在內盒上也有印上GAMING系列的圖樣。

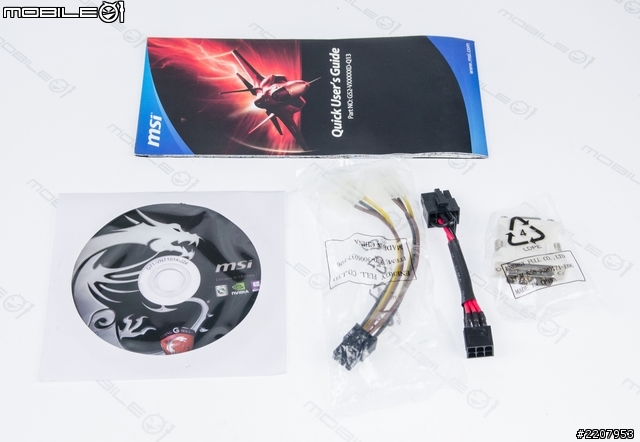

在包裝內則有提供了一條雙大4P轉6Pin、一條6Pin轉8Pin、一個D-Sub轉DVI的等線材配件以及紙本說明書和驅動軟體光碟片。

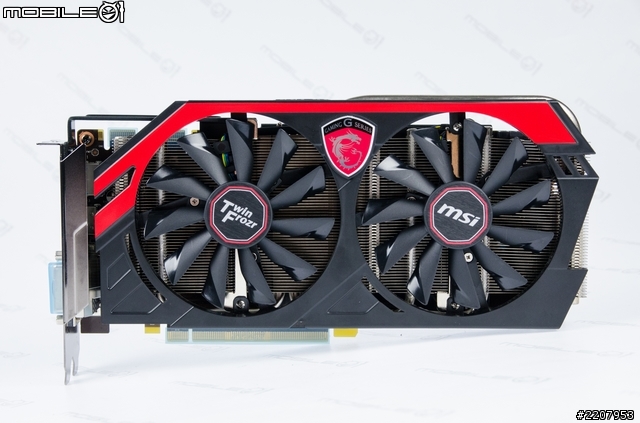

從顯示卡外觀可以看到,這次所搭載的第四代TWIN FROZR散熱器最明顯的特色就是搭載了兩個10公分的大風扇來加強散熱。

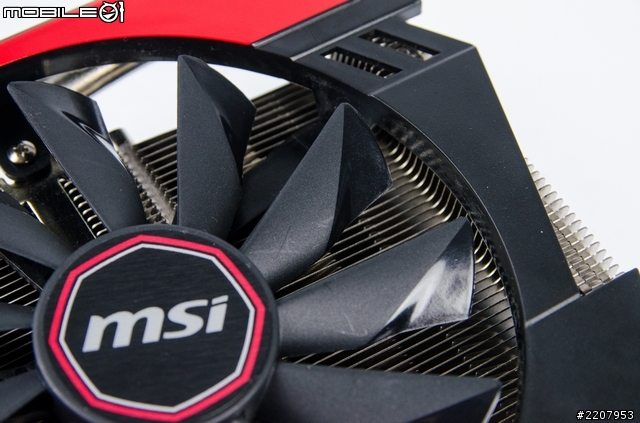

在扇尾的位置上也有做了一些特殊設計來加大風量。

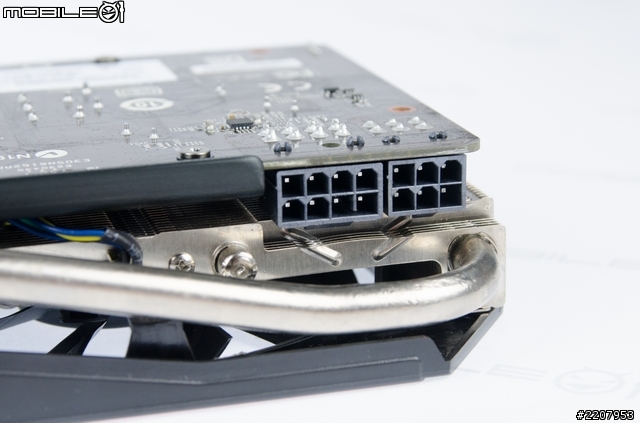

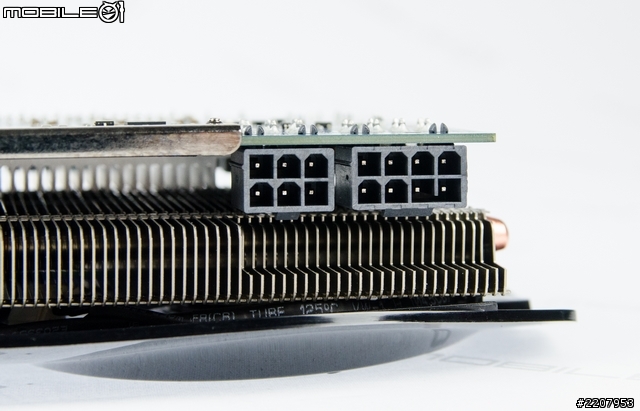

這款GAMING系列的GTX760一樣也是預設超頻的版本,所以在供電規格上則需要8+6Pin的電源輸入才能驅動。

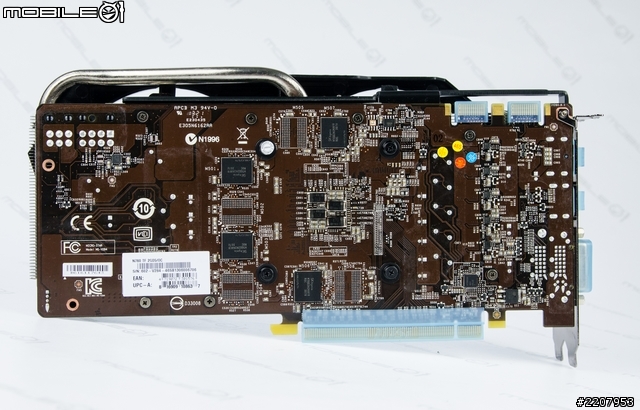

在顯示卡的背後則有搭載了四顆記憶體顆粒。

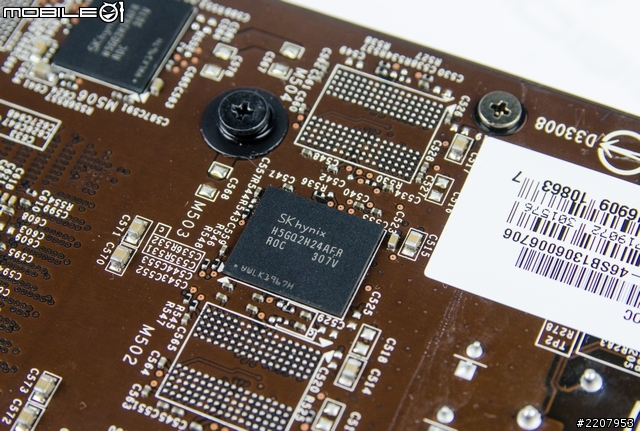

顯示卡上的記憶體顆粒一樣也是採用海力士的H5GQ2H24AFR GDDR5顯示記憶體顆粒,前後各有四顆,總容量為2GB。

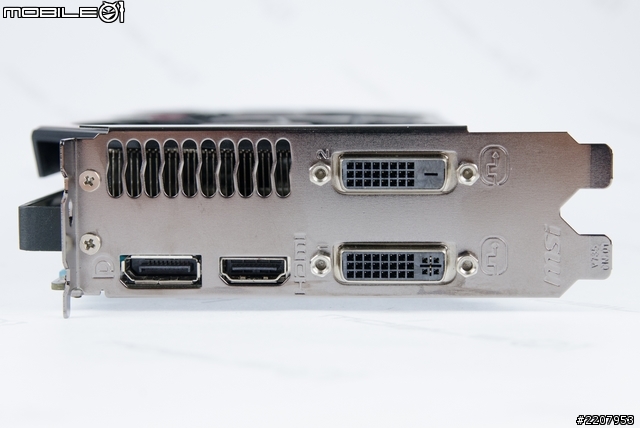

至於輸出規格方面,這款顯示卡一樣也是提供了兩組DVI、一組HDMI以及一組DisplayPort端子。

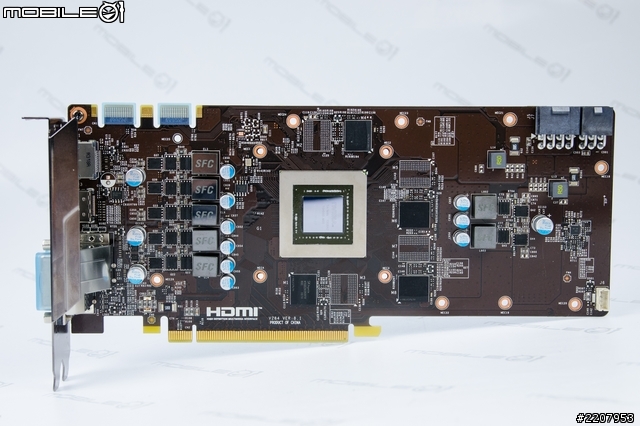

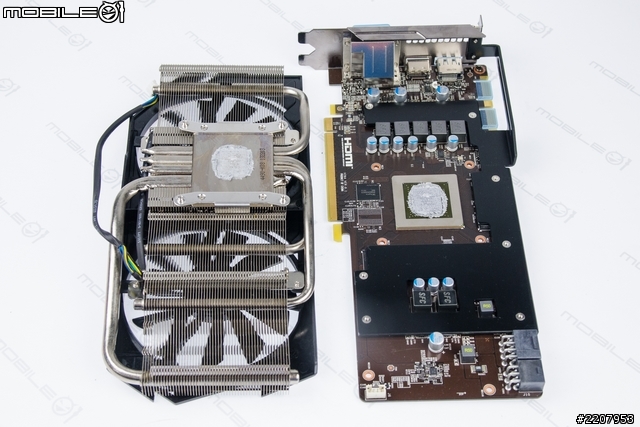

卸下散熱器之後,可以看到微星這款GTX760的電路板上還有另外附上一個大面積的金屬板,目的除了可以增加一些散熱效果之外,應該也是為了減少板彎的情況。


這款顯示卡與技嘉的GTX760一樣也是採用了5+2相的供電設計。

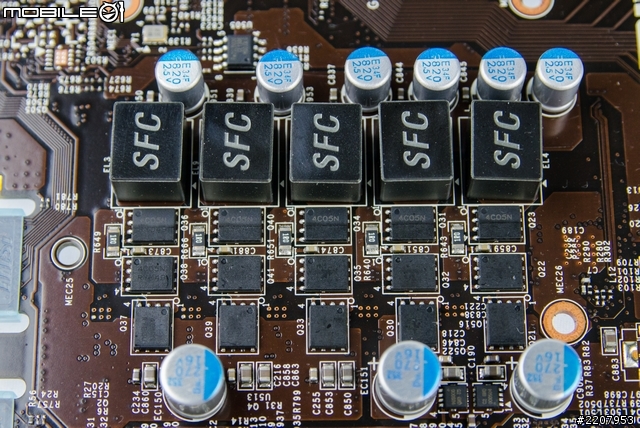

其中五相模組主要是供給繪圖晶片運作時的電力。


顯示卡上搭載的繪圖晶片型號也同樣是GK104-225-A2。

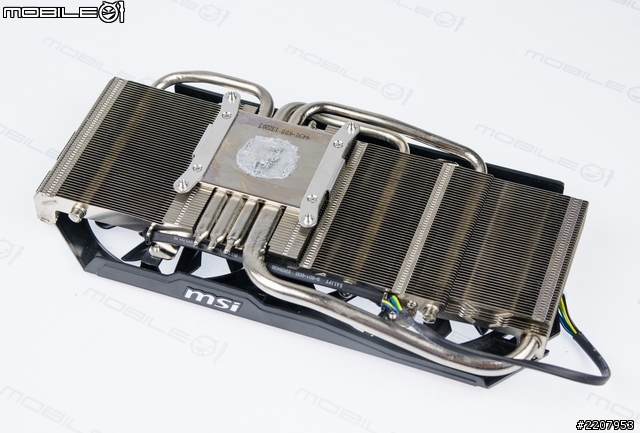

在散熱器的部分,除了兩個大風扇的特色之外,還設置了三根6mm加上一根8mm的銅質散熱器來加強散熱。並且在外層都有鍍鎳的處理來增加防鏽效果。


實際測試

因為這次測試的顯示卡數量比較多,為了避免圖片太多不好閱讀,在底下的數據結果就不一一放上各張顯示卡的截圖,直接匯整成比較圖表讓網友可以更方便比較,若是有想要看比較詳細的測試數據,小編在底下也會放上三張顯示卡截圖的連結,讓有興趣的網友可以直接打包下載。至於是下方的列表則是這次測試所使用的平台零組件清單,再給大家做個參考囉!

測試截圖打包下載

測試零組件清單

處理器:Intel Core i7-3770K
主機坂:華碩MAXIMUS V Gene
硬碟機:博帝PYRO SE 240GB固態硬碟
記憶體:Kingston DDR3-1600 8GBx4
電源供應器:技嘉 1200W
作業系統:Windows 7 旗艦版64位元
驅動程式:GeForce 320.39

3DMark軟體測試

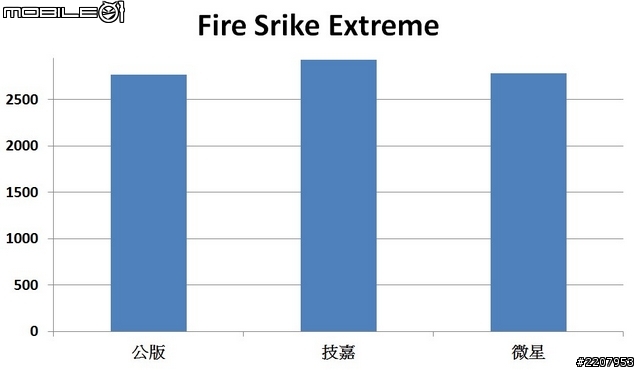

Fire Srike Extreme場景時,公版GTX760的測試結果為2766分、技嘉GV-N760OC-2GD的測試結果為2927分、微星N760 TF 2GD5/OC的測試結果為2785分。

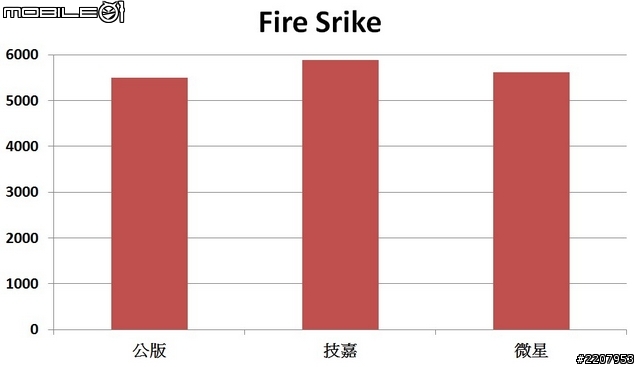

在Fire Srike場景時,公版GTX760的測試結果為5493分、技嘉GV-N760OC-2GD的測試結果為5881分、微星N760 TF 2GD5/OC的測試結果為5615分。

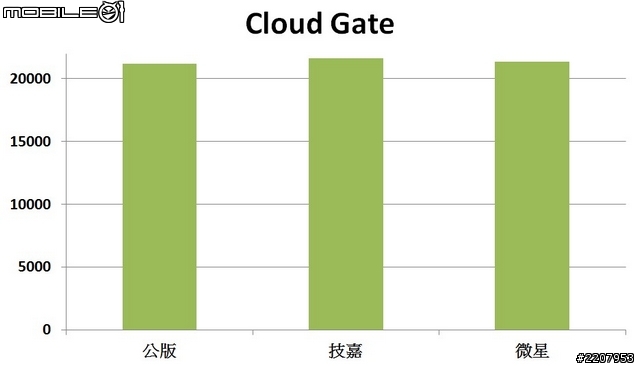

在Cloud Gate場景時,公版GTX760的測試結果為21220分、技嘉GV-N760OC-2GD的測試結果為21637分、微星N760 TF 2GD5/OC的測試結果為21342分。

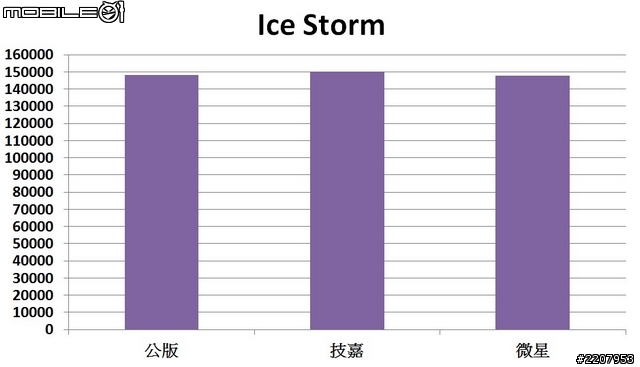

在Ice Storm場景時,公版GTX760的測試結果為148384分、技嘉GV-N760OC-2GD的測試結果為150040分、微星N760 TF 2GD5/OC的測試結果為147896分。

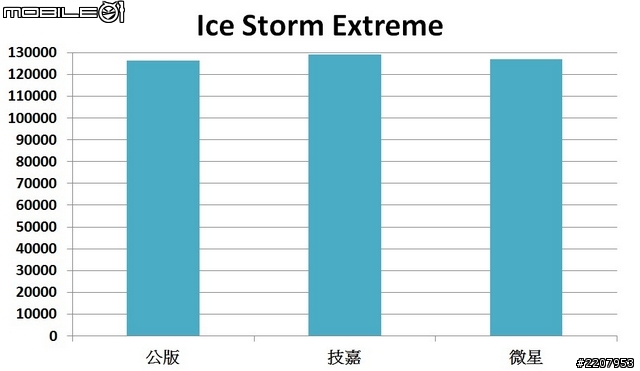

在Ice Storm Extreme場景時,公版GTX760的測試結果為126442分、技嘉GV-N760OC-2GD的測試結果為129145分、微星N760 TF 2GD5/OC的測試結果為127000分。


3DMark 11軟體測試

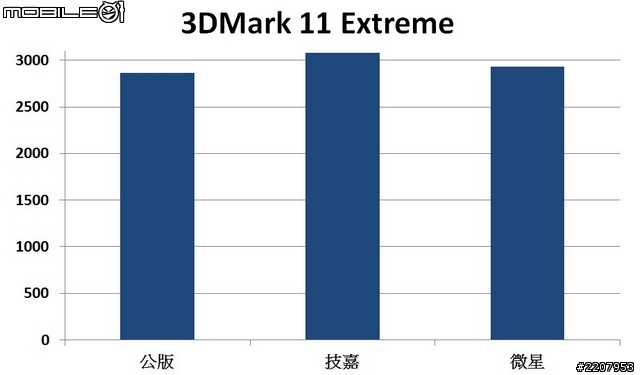

在Extreme項目時,公版GTX760的測試結果為2865分、技嘉GV-N760OC-2GD的測試結果為3079分、微星N760 TF 2GD5/OC的測試結果為2931分。

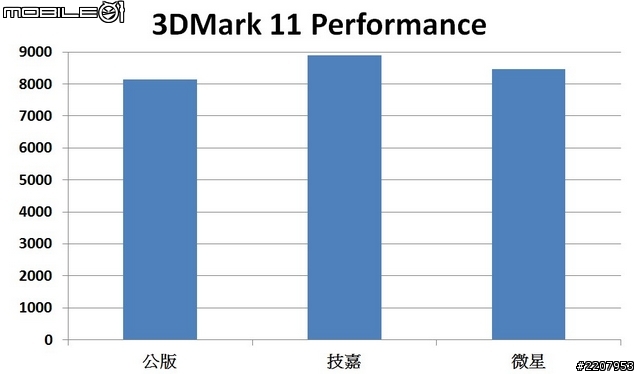

在Performance項目時,公版GTX760的測試結果為8151分、技嘉GV-N760OC-2GD的測試結果為8905分、微星N760 TF 2GD5/OC的測試結果為8470分。

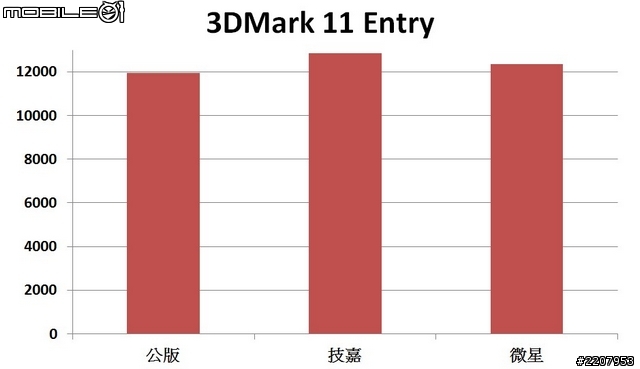

在Entry項目時,公版GTX760的測試結果為11963分、技嘉GV-N760OC-2GD的測試結果為12860分、微星N760 TF 2GD5/OC的測試結果為12347分。

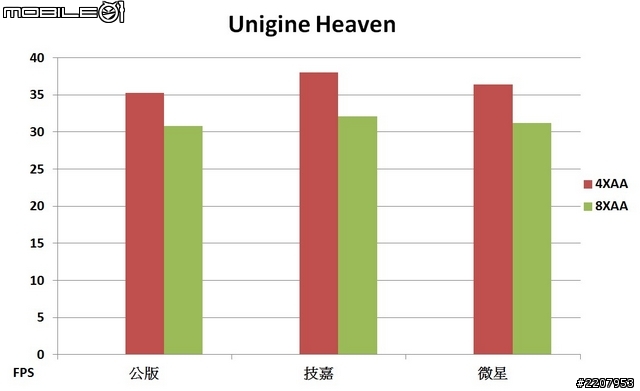

Unigine Heaven 4.0軟體測試

當解析度為1920x1080,並開啟反鋸齒選項4X AA以及8X AA時,公版GTX760每秒平均張數結果分別為35.3FPS和30.8FPS、技嘉GV-N760OC-2GD每秒平均張數結果分別為38FPS和32.1FPS、微星N760 TF 2GD5/OC每秒平均張數結果分別為36.4FPS和31.2FPS。

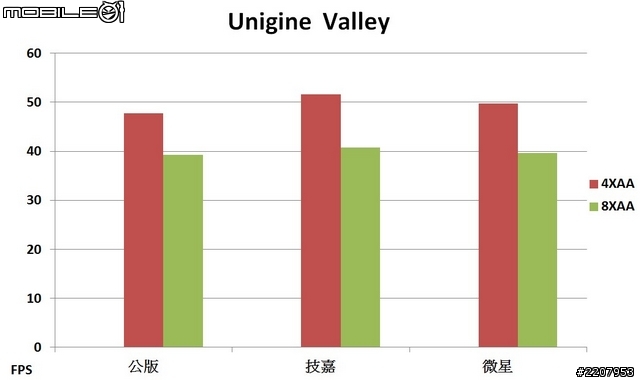

Unigine Valley軟體測試

當解析度為1920x1080,並開啟反鋸齒選項4X AA以及8X AA時,公版GTX760每秒平均張數結果分別為47.7FPS和39.2FPS、技嘉GV-N760OC-2GD每秒平均張數結果分別為51.6FPS和40.8FPS、微星N760 TF 2GD5/OC每秒平均張數結果分別為49.7FPS和39.6FPS。

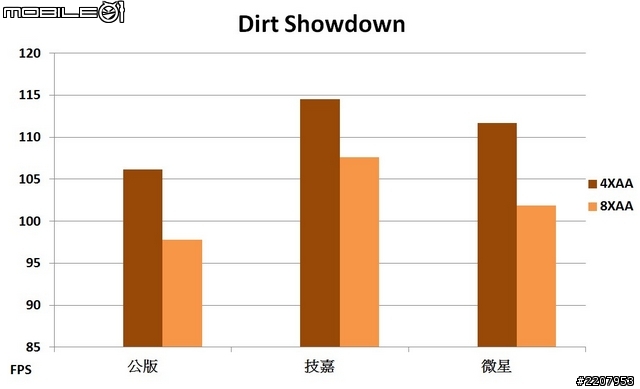

DiRT Showdown大地長征之好戲登場遊戲測試

當解析度為1920x1080,並開啟反鋸齒選項4X AA以及8X AA時,公版GTX760每秒平均張數結果分別為106.18FPS和97.77FPS、技嘉GV-N760OC-2GD每秒平均張數結果分別為114.54FPS和107.58FPS、微星N760 TF 2GD5/OC每秒平均張數結果分別為111.7FPS和101.85FPS。

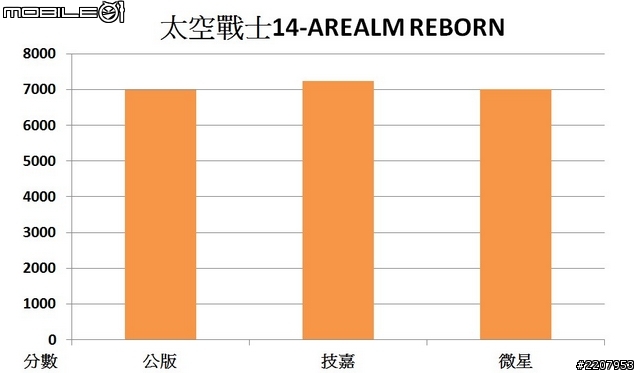

太空戰士14-AREALM REBORN遊戲測試

解析度1920x1080並將顯示選項開到最高時,公版GTX760的測試結果為6988分、技嘉GV-N760OC-2GD的測試結果為7231分、微星N760 TF 2GD5/OC的測試結果為7009分。


惡靈古堡6遊戲測試

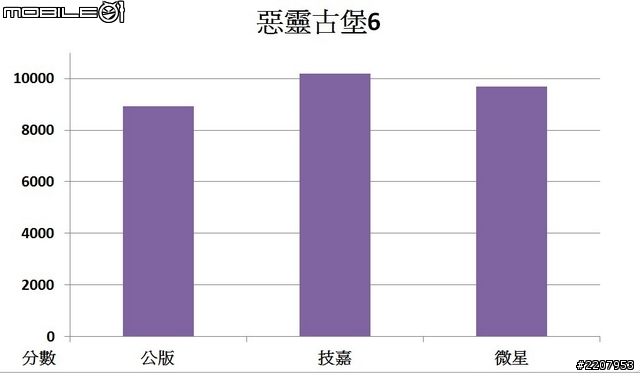

當解析度為1920x1080,並開啟反鋸齒選項FXAA時,公版GTX760的測試結果為8926分、技嘉GV-N760OC-2GD的測試結果為10179分、微星N760 TF 2GD5/OC的測試結果為9688分。

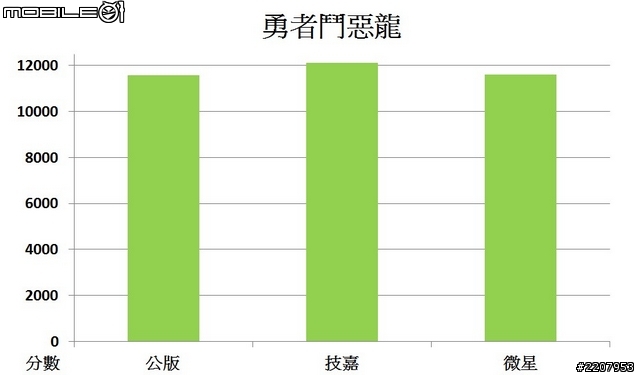

勇者鬥惡龍遊戲測試

當解析度為1920x1080,並將畫質選項開啟至最高品質等級時,公版GTX760的測試結果為11588分、技嘉GV-N760OC-2GD的測試結果為12115分、微星N760 TF 2GD5/OC的測試結果為11610分。


刺客教條三遊戲測試

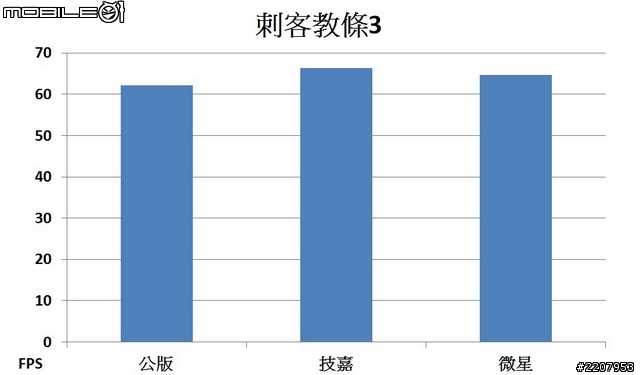

當解析度設定為1920x1080,並開啟TXAA反鋸齒以及將各顯示效果等級皆開啟到最高的測試環境下,公版GTX760每秒平均張數結果為62.17FPS、技嘉GV-N760OC-2GD每秒平均張數結果分別為66.41FPS、微星N760 TF 2GD5/OC每秒平均張數結果分別為64.69FPS。


戰地風雲三遊戲測試

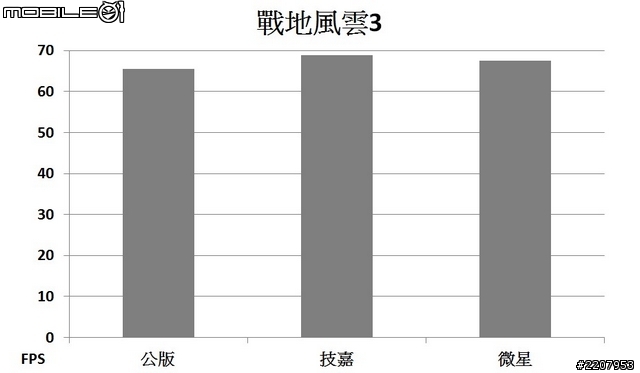

當解析度設定為1920x1080,並將影像效果等開至最高時,公版GTX760每秒平均張數結果為65.54FPS、技嘉GV-N760OC-2GD每秒平均張數結果分別為68.84FPS、微星N760 TF 2GD5/OC每秒平均張數結果分別為67.57FPS。

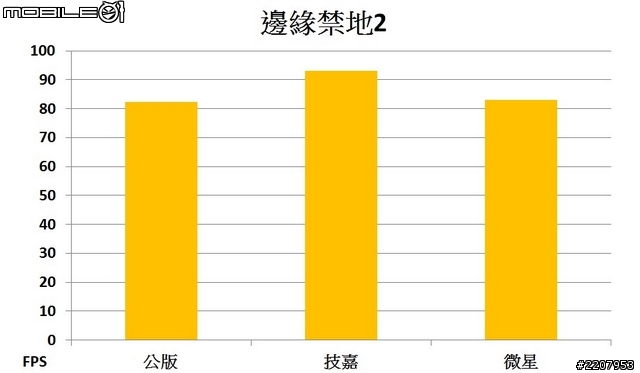

邊緣禁地二遊戲測試

當解析度設定為1920x1080,並開啟FXAA反鋸齒以及將各顯示效果等級皆開啟到最高的測試環境下,公版GTX760每秒平均張數結果為82.39FPS、技嘉GV-N760OC-2GD每秒平均張數結果分別為93.09FPS、微星N760 TF 2GD5/OC每秒平均張數結果分別為83.14FPS。

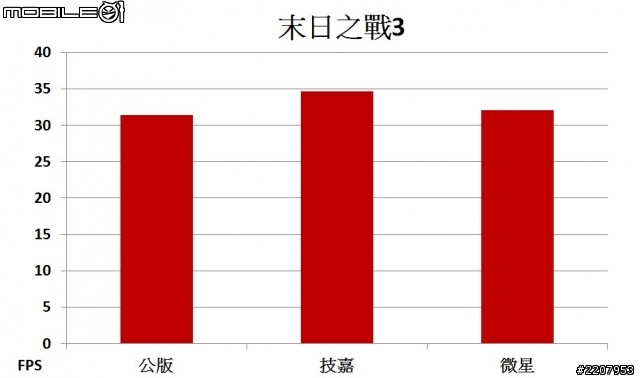

末日之戰三遊戲測試

當解析度設定為1920x1080,並開啟4X SMAA反鋸齒以及將各顯示效果等級皆開啟到最高的測試環境下,公版GTX760每秒平均張數結果為31.42FPS、技嘉GV-N760OC-2GD每秒平均張數結果分別為34.64FPS、微星N760 TF 2GD5/OC每秒平均張數結果分別為32.11FPS。

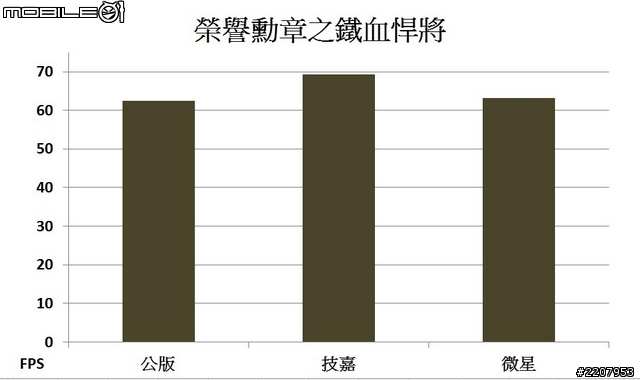

榮譽勳章之鐵血悍將遊戲測試

當解析度設定為1920x1080,並將影像效果等開至最高時,公版GTX760每秒平均張數結果為62.53FPS、技嘉GV-N760OC-2GD每秒平均張數結果分別為69.27FPS、微星N760 TF 2GD5/OC每秒平均張數結果分別為63.11FPS。

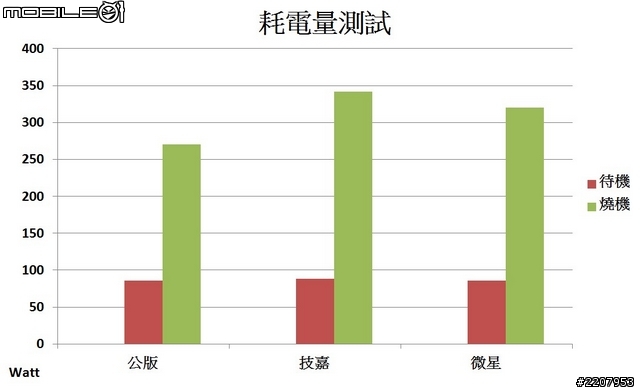

耗電量測試

在待機的狀態下,安裝公版GTX760的系統總功耗約為86瓦、安裝技嘉GV-N760OC-2GD的系統總功耗約為88瓦、安裝微星N760 TF 2GD5/OC的系統總功耗約為86瓦。

當GPU滿載的狀態時,安裝公版GTX760的系統總功耗約為270瓦、安裝技嘉GV-N760OC-2GD的系統總功耗約為342瓦、安裝微星N760 TF 2GD5/OC的系統總功耗約為320瓦。

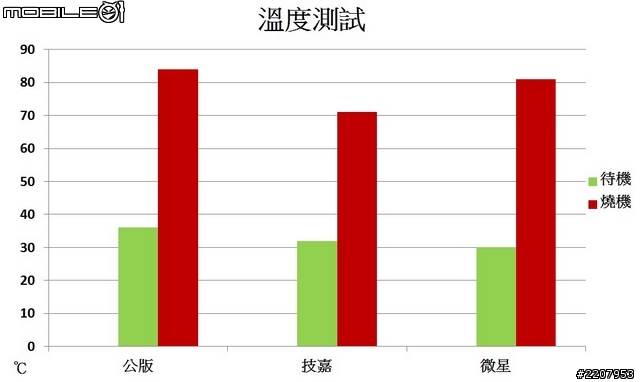

溫度測試

當待機狀態時,公版GTX760溫度大約為36℃、技嘉GV-N760OC-2GD溫度大約為32℃、微星N760 TF 2GD5/OC溫度大約為30℃。

使用Furmark軟體燒機15分鐘後,公版GTX760溫度大約為84℃、技嘉GV-N760OC-2GD溫度大約為71℃、微星N760 TF 2GD5/OC溫度大約為81℃。


測試總結

從各項數據來看,雖然都是搭載GK104的繪圖晶片,但實際效能的表現上,GTX760與GTX770大約相差了快20%左右的效能,差距大不算小。若是相比上一代GeForce GTX600系列的話,則大約是在GTX670與GTX660Ti之間。不過,若從價格方面來看的話,目前GTX760實際通路的價格與GTX770相比,兩者大約相差了快六千左右,所以就C/P值來看的話,也還不算太差,就看各人的需求囉!
