Intel在上個月初的時候,終於正式發表了代號為HASWELL的新一代處理器,而且也因為處理器腳位的改變,Intel同時也推出了與之搭配的8系列主機板。在先前的文章中,小編已經有先針對了新一代的處理器的特色與效能方面進行了一些介紹,而這次則是與三家主機板廠商分別借來了華碩Z87-DELUXE DUAL、Z87X-UD5H、精英Z87H3-A2X EXTREME等三款Z87主機板來進行測試,希望能讓網友們更加瞭解Intel這次所推出的新一代平台與上一代有哪些差異,同時也可以看到各家在這次的Z87主機板上新增了那些特色與功能。


底下這張規格表則是Z87、H87以及H81三款晶片組的規格比較表,從裡面的內容則可以看到這次Z87與上一代的Z77主要的不同除了處理器支援的部分之外,像是在USB3.0傳輸埠的數量也從之前的4埠增加至6埠,而SATA 6Gb/s傳輸埠方面則是從之前的2埠增加到了6埠。至於其它規格以及功能支援方面,基本上則大同小異,並沒有太大的變化。簡單瞭解一下Z87晶片組的規格之後,接下來就來看看各家所推出的Z87主機板吧!


以下則是小編這次測試主機板所搭配的其它零組件清單,給網友做個參考囉!

處理器:Intel Core i7-4770K
硬碟機:美光 M500 120GB固態硬碟
記憶體:Kingston DDR3-1600 4GBx2
電源供應器:技嘉 1200W
作業系統:Windows 7 旗艦版64位元


華碩Z87-DELUXE DUAL主機板

外觀與規格介紹

這次跟華碩借來的Z87-DELUXE DUAL主機板算是蠻高階的一個版本。


這款主機板比較特別的地方就是還有提供了一個NFC EXPRESS的套件,讓使用者能夠直接利用這種近場感應的方式來執行一些像是系統登入或是開啟程式之類的動作。除了NFC的特色之外,另外在底下還有印上了這款主機板具備了TPU、EPU、Wi-Fi GO以及Fan Xpert 2等功能特色。


外盒背面一樣也列出了許多功能特色的介紹,除了剛剛的幾個功能之外,還可以看到這款主機板上還具備了兩組Thunderbolt的傳輸介面。


而外盒的上蓋還有寫著這款主機板所新推出的4Way Optimization四方位系統優化,其主要作則是包含了數位供電條校、TPU超頻設計、EPU的節能效果以及用來監控調整風扇運轉狀況的Fan Xpert 2等四項功能。而且這幾個功能都可以透過華碩所提供的應用軟體進行一鍵啟動。

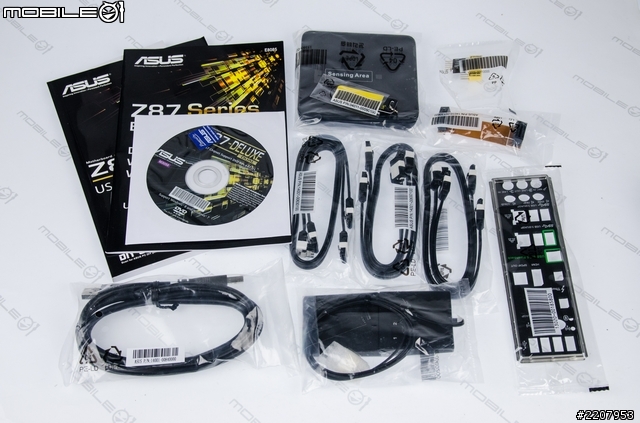

包裝內的配件一共提供了兩本紙本說明書、一張驅動軟體光碟、六條SATA傳輸線、I/O背檔板、SLI橋接器、WiFi訊號天線以及NFC Express套件與連結線材。


然而這次華碩在推出8系列主機板的同時,也推出了一個叫做NFC Express的近場通訊感應套件。這個套件目前只有Z87-DELUXE DUAL主機板中才有直接搭配,若是其它款主機板的話則須要另外選購。

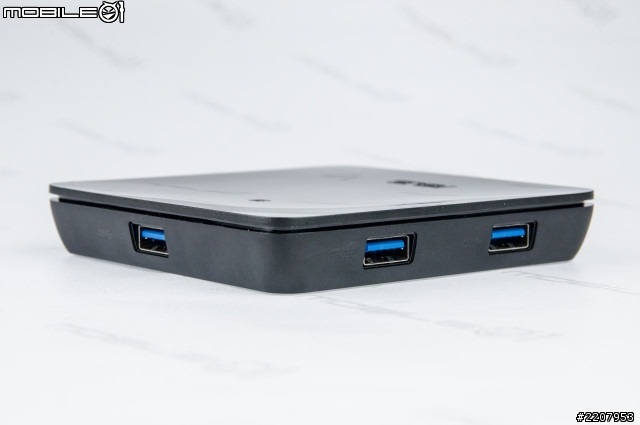

NFC Express感應器是以USB3.0傳輸介面進行連結,並且還有多提供兩組USB3.0傳輸埠,方便使用者進行其它裝置的連結。

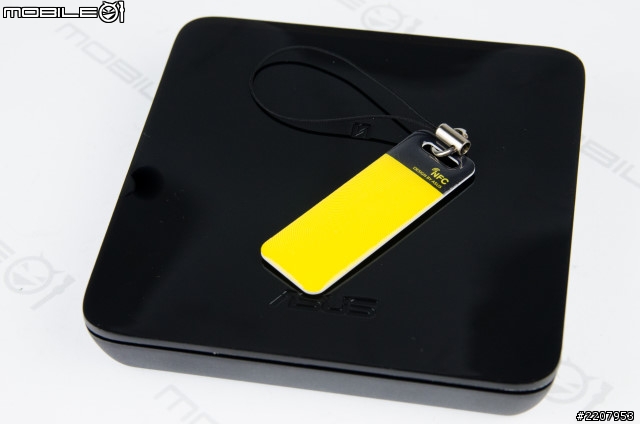

除了NFC Express感應器的主體之外,套件中還有提供一個叫做NFC Express Tag的配件,可以用來記錄使用者自定的功能設定,完成設定
後,只要拿這個小配件來感應一下,就可以快速啟動預設的各項操作。

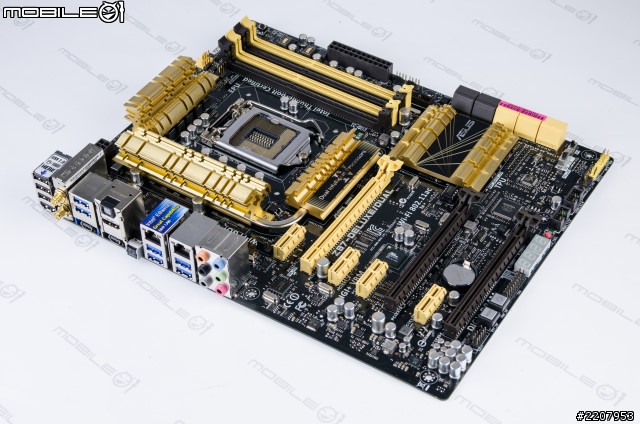

之前華碩的通路版主機板多半都是採用了藍黑的外觀配色,不過這次的8系列的通路版主機板,則是改用了金黑的配色。

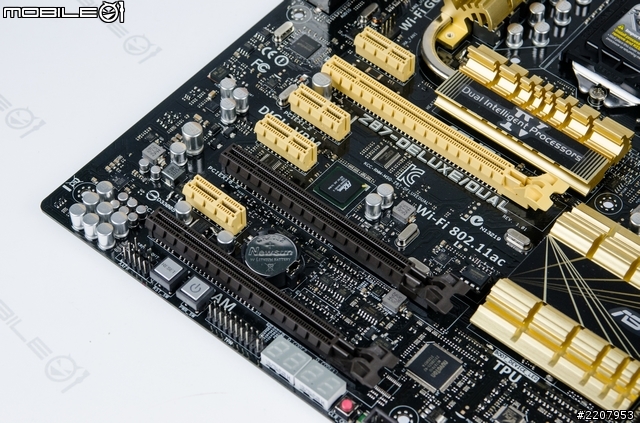

主機板上一共設置了3組PCIex16以及4組PCIex1的介面插槽,並且還有加入了一個PLX的控制晶片來管理PCIe的頻寬。

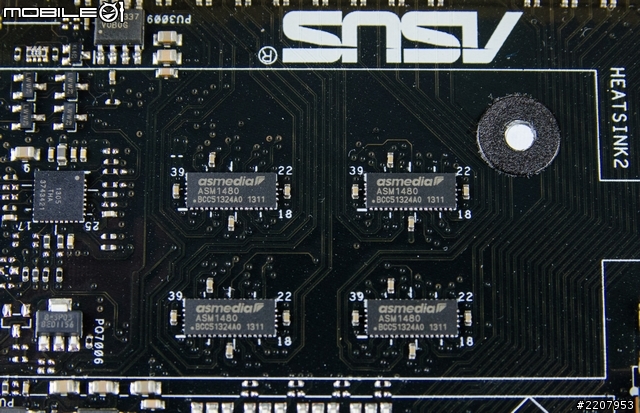

PCIe 3.0的訊號切換主要是透過asmedia的ASM1480來執行。

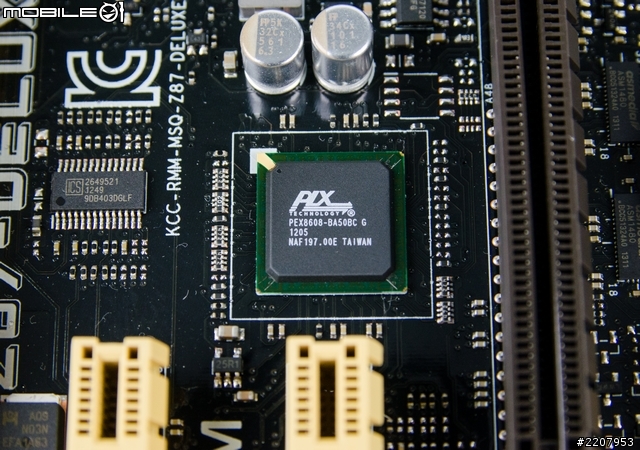

這款主機板採用的PLX的PEX8608-BA50BC控制晶片來管理PCIe的頻寬。

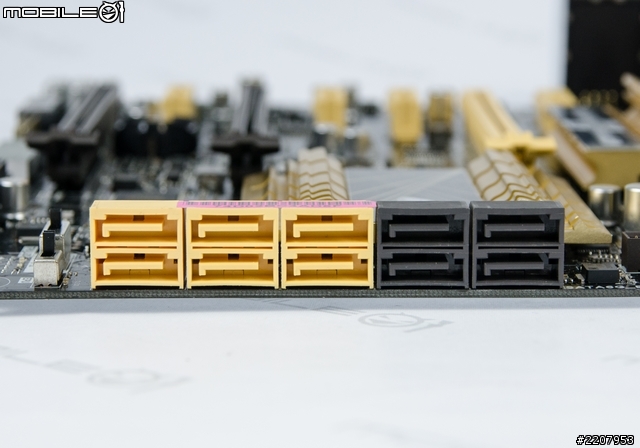

硬碟之援方面,除了Z87晶片組原生提供六組SATA 6Gb/s傳輸埠之外,透過晶片的擴充還另外增加了四組SATA 6Gb/s傳輸埠。

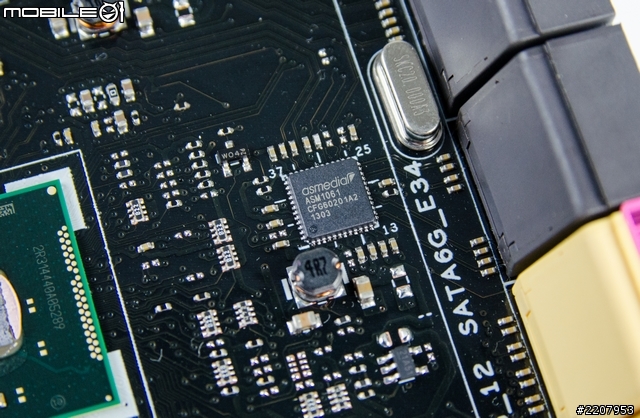

這款主機板上的另外四組SATA 6Gb/s主要是透過兩顆asmedia ASM1061晶片來提供。

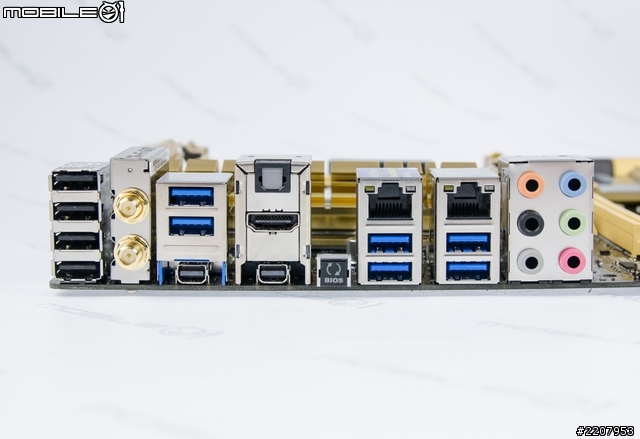

主機板背後I/O埠的規格方面,則有6組USB3.0、4組USB2.0以及兩組Thunderbolt傳輸埠。影像輸出的部分,除了兩組Thunderbolt之外,還有提供一組HDMI端子。因校方面則同時提供了3.5mm以及光纖輸出端子。這款主機板上也採用了雙有線網路的規格,直接設置了兩組可支援至Gigabit頻寬的RJ45網路埠。


另外,華碩從上一代主機板開始就已經主打的Wi-Fi Go模組則是已經直接內建在主機板的I/O背板上,並且可提供藍牙4.0以及符合802.11ac網路協定的無線網路傳輸規格。

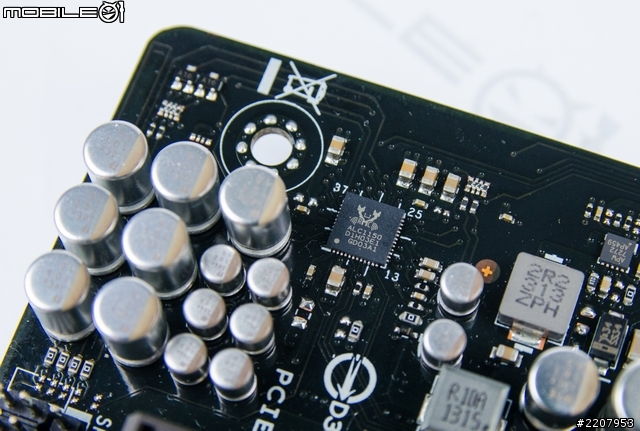

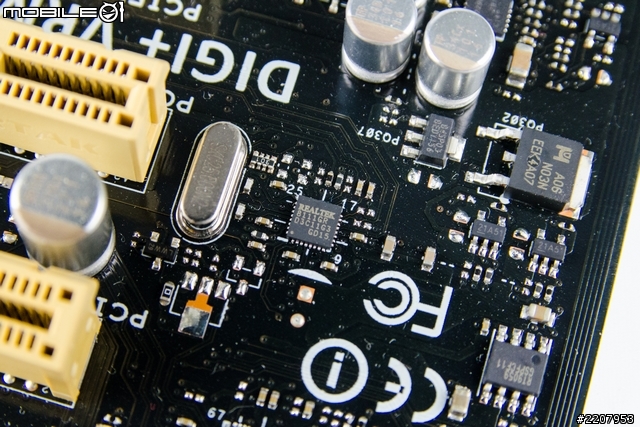

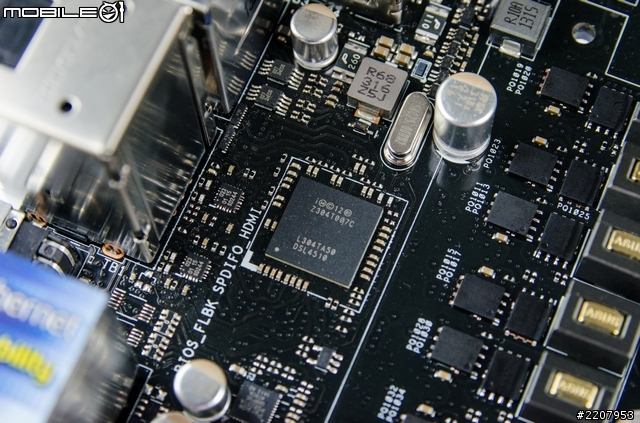

音效部分則是採用了Realtek所推出的ALC1150音效晶片,最多可達到8聲道的音響效果。


用來提供兩組Thunderbolt傳輸埠的Intel控制晶片。

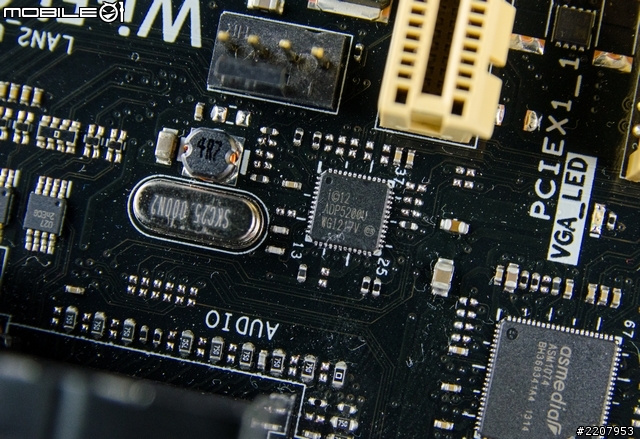

而背板上所提供的兩組有線網路埠,其中一組是採用Intel WG217V的晶片,另一組則是搭載Realtek的R8111G網路晶片來提供。

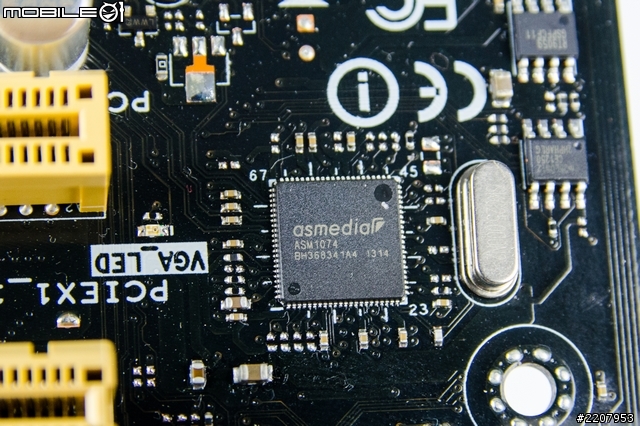

這款主機板上也另外加入一個asmedia ASM1074晶片來擴增兩組USB3.0的傳輸埠。

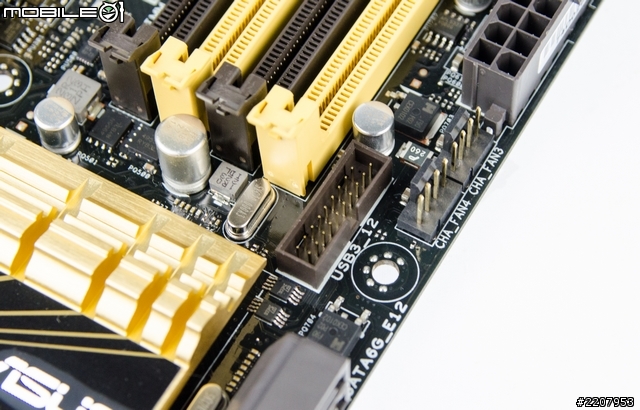

另外,在主電源的旁邊也有設置了一個19PIN的USB3.0前置插槽,讓使用者自行擴充。

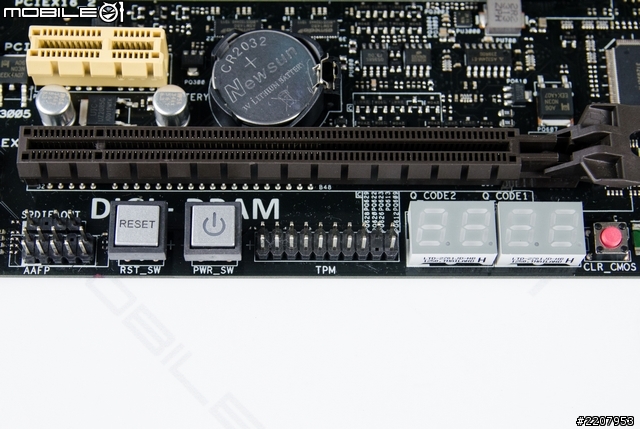

在主機板的邊緣則可以看到設置了實體電源與重新開機按鍵,並且還有搭載了兩個Debug燈號,讓使用者可以透過顯示代碼來查看問題狀況。而這款主機板上也有支援TPM加密的功能。

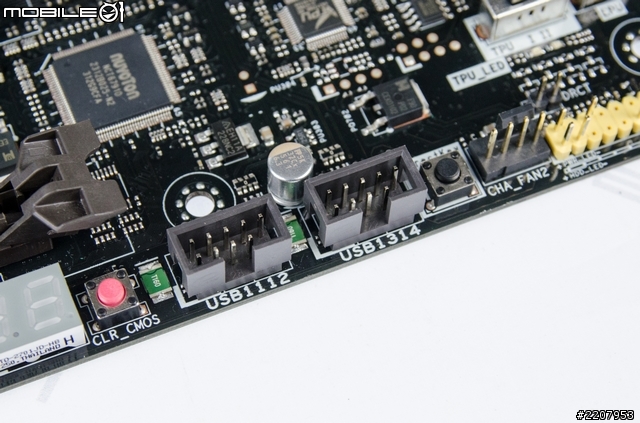

除了I/O背板上的4組USB2.0之外,主機板的邊緣上還有設置了兩組USB2.0前置擴充插槽,可再擴充4組USB2.0傳輸埠。


華碩在記憶體插槽的旁邊依然有設置了一個MemOK的按鍵,主要功能就是可以解決一些因為記憶體相容性或是參數設定而無法開機的問題。

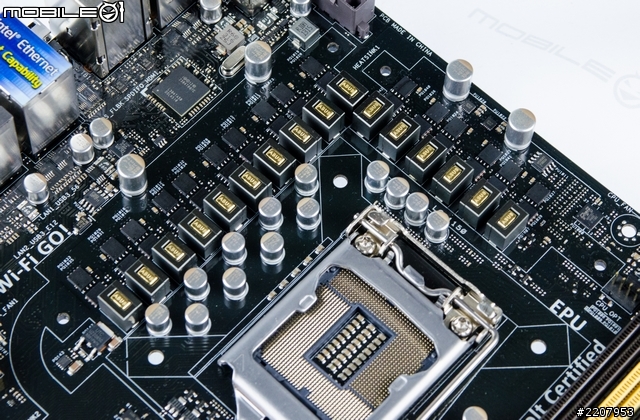

卸下散熱器後則可以清楚看到這款主機板上針對處理器的供電設計。

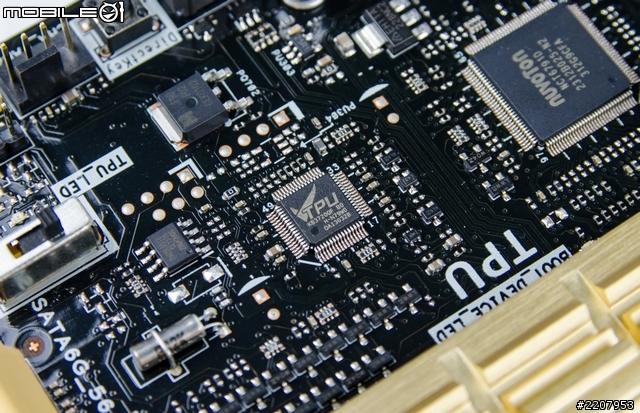

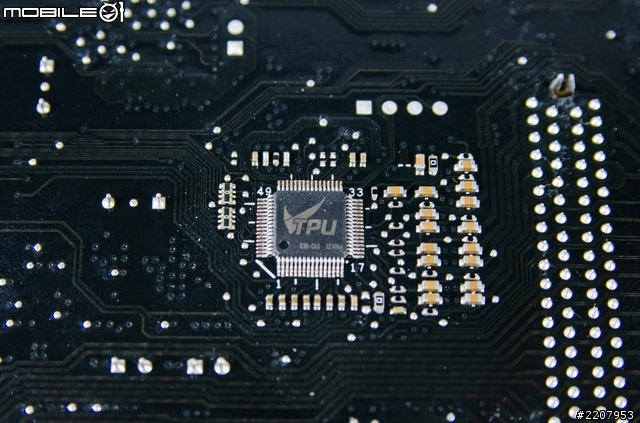

在這款主機板上的前面與背面都各嵌有一顆TPU的晶片,來增加這款主機板的超頻性能。

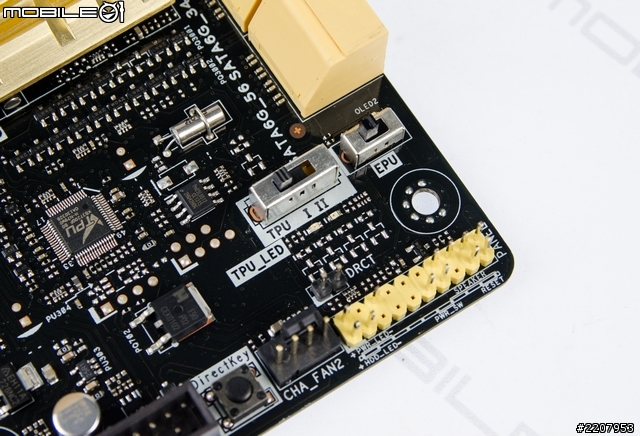

並且在主機板上也有設置了TPU以及EPU的實體切換開關,讓使用者可以快速啟動或切換。


BIOS操作介面

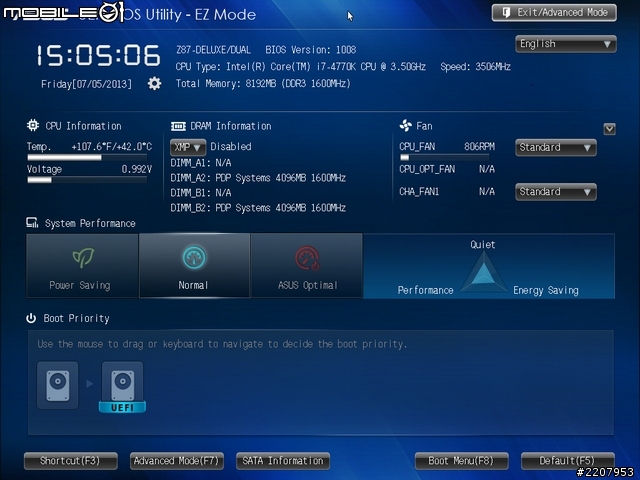

BIOS的部分,華碩這次一樣也有提供了簡易模式的設定畫面,不過介面與之前有些不太一樣。在這次的簡易模式中則可以直接看到一些處理器的溫度與電壓、記憶體的運作時脈和容量以及風扇的轉速狀況等資訊。在中間的地方也預設了省電、一般以及華碩最佳化等三個快速調整選項,並且可以從旁邊的三力圖來看各項設定在靜音、效能以及省電三方面的表現。至於最下方則是設置了開機碟選擇的圖示,直接點選就可以開啟指定的硬碟來進行開機動作。

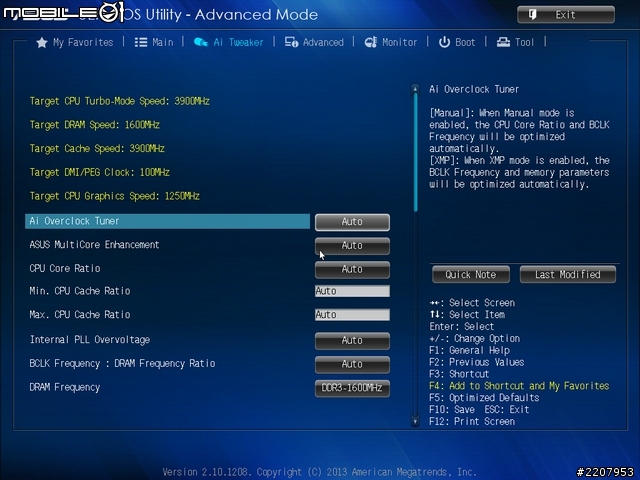

若要進一步調整細部的硬體參數,BIOS內也可以切換到進階的操作介面。而在進階模式中與之前華碩主機板的BIOS操作相差不多,提供了主頁面、超頻設定、進階、硬體監控、開機選項以及更新BIOS工具等功能分頁。


搭配功能軟體介紹

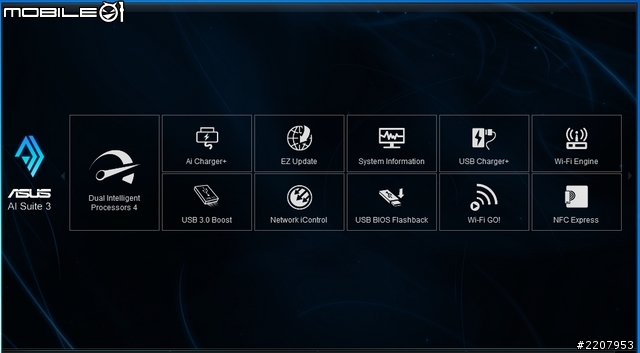

至於隨附的軟體中,華碩這次幾乎把各項功能都整合在一個叫做AI Suite 3的軟體裡面,在軟體的主畫面上就可以直接來選擇主機板所提供的各項功能設定。

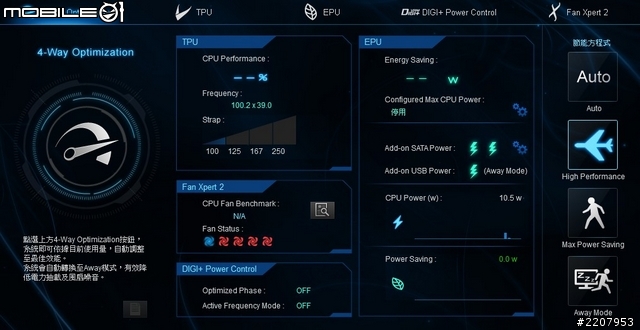

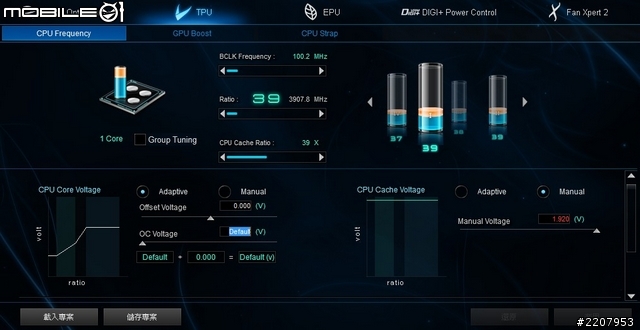

在Dual Intelligent Processors 4的選項中便是華碩這次所主打的功能之一-4方位系統優化,進入這個功能的主畫面就可以直接看到目前TPU、EPU、數位供電控制以及調控風扇的Fan Xpert 2等功能的運作情況。


若是有需要進一步的調整,也可進入各個功能頁面來進行細部設定。

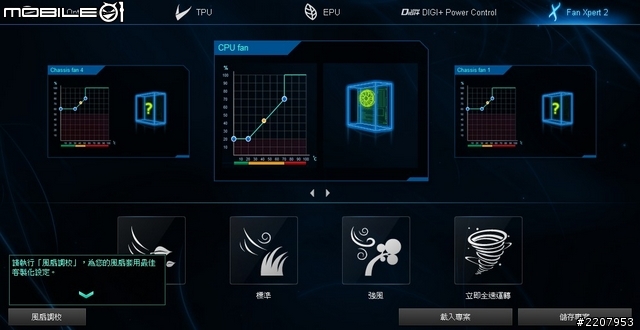

而在Fan Xpert 2的頁面中,除了可以看到以圖表方式顯示的風扇運作狀況,底下也預設了安靜、標準、強風以及立即全速運轉的選項讓使用者快速啟動。


除了剛剛所說的Dual Intelligent Processors 4功能之外,整合的軟體中還有一個叫做Wi-Fi GO的功能,主要的作用就是可以讓使用者利用手機或是平板來操控電腦。只要先將電腦以及行動裝置都是先設定在同一個區域網路內的話,接著再將行動裝置安裝上專屬的Wi-Fi Go APP就可以開始進行無線操作。

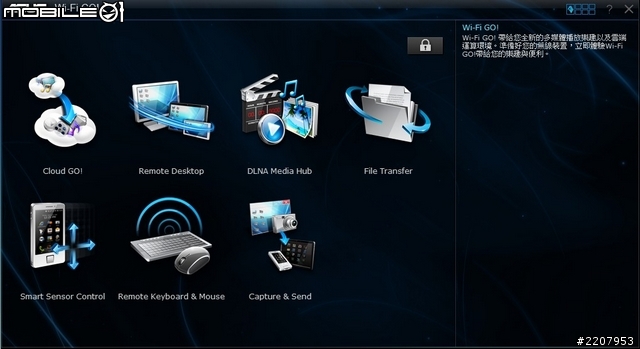

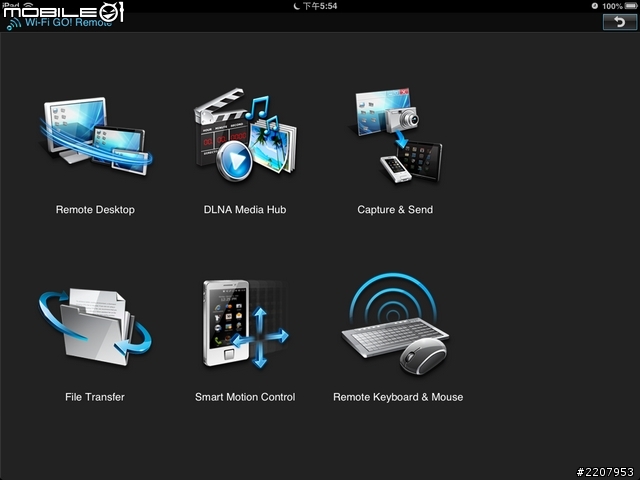

當行動裝置與電腦連結,並開啟Wi-Fi Go的功能操作介面後,就可以開啟進行桌面連結、DLNA多媒體功能、檔案傳輸、手勢操作、桌面截圖傳送等功能的操作。


當行動裝置連結到電腦桌面的時候,畫面也會出現一個操作提示的畫面,讓使用者可以快速上手。


除了可以同步顯示電腦桌面之外,Wi-Fi Go也可以支援將行動裝置作為延伸螢幕來使用。

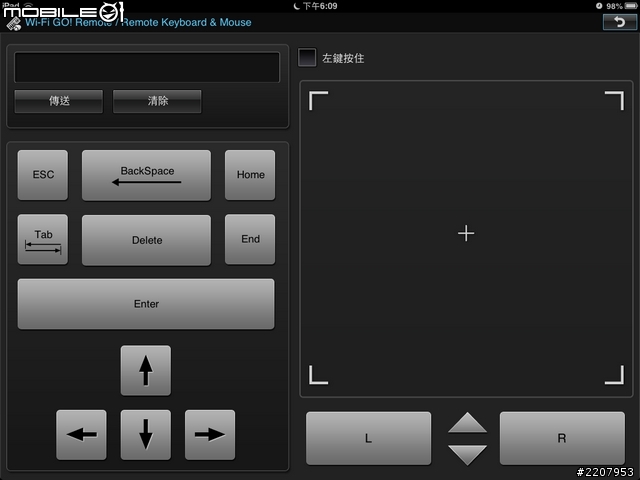

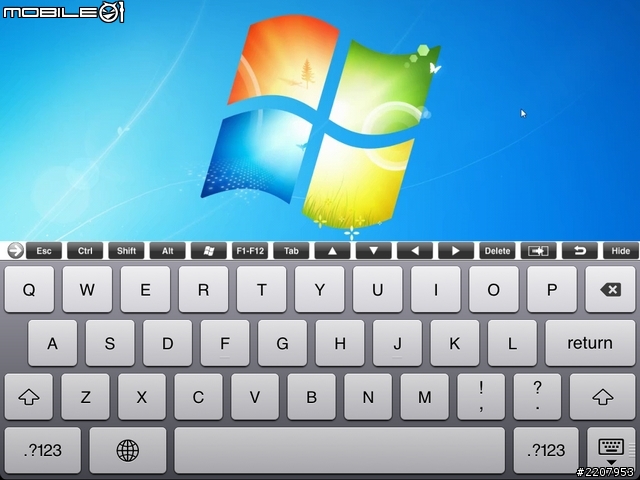

開啟其中的Remote Keyboard&Mouse功能就可以利用行動裝置來模擬鍵盤滑鼠的操作。

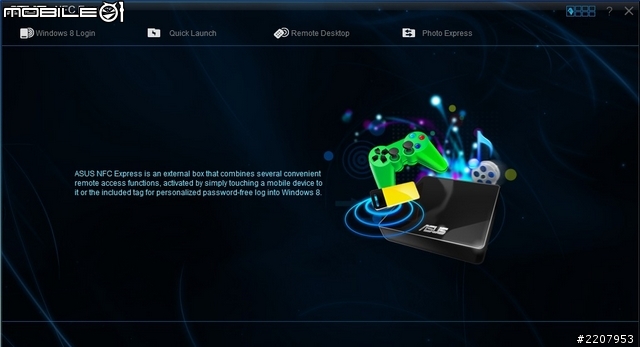

至於NFX Express的操作頁面中則是可以進行作業系統登入、程式快速啟動、桌面連結操作以及相片傳輸連結等更能的設定。


最後針對網路控管的部分,在AI Suite 3軟體中則有提供了一個叫做Network iControl的功能。使用者可以透過這個軟體來預設PPPoE自動連線或是各軟體的網路連結優先權。


效能測試

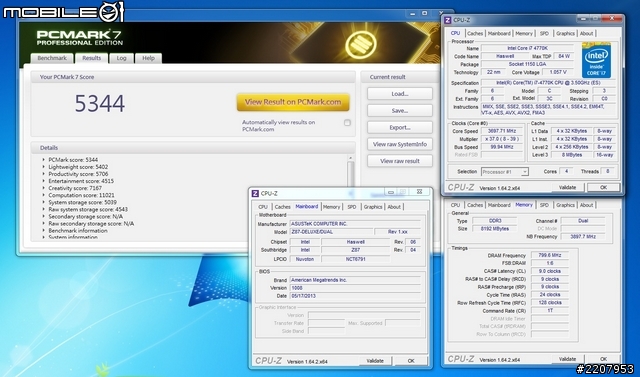

實際使用華碩這款主機板來測試PCMark 7測試軟體時,結果總分為5344分。

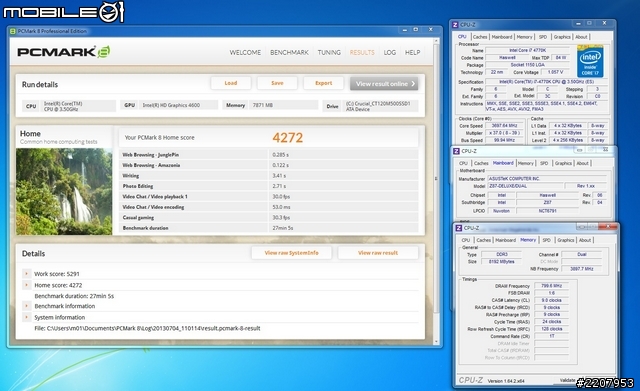

測試PCMark 8的Home項目時,結果總分為4272分。

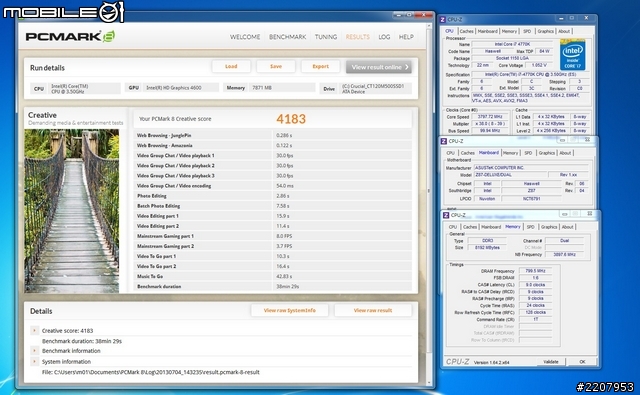

測試PCMark 8的Creative項目時,結果總分為4183分。

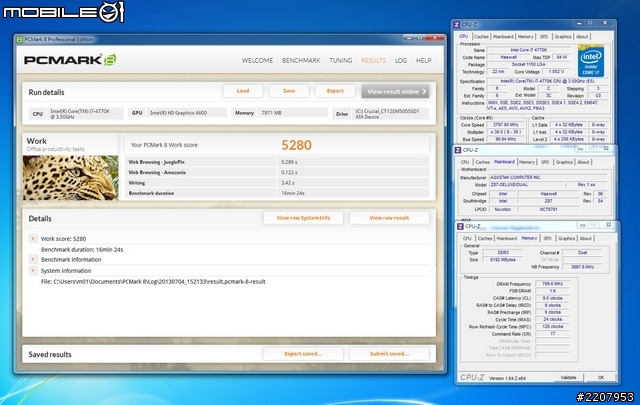

測試PCMark 8的Work項目時,結果總分為5280分。

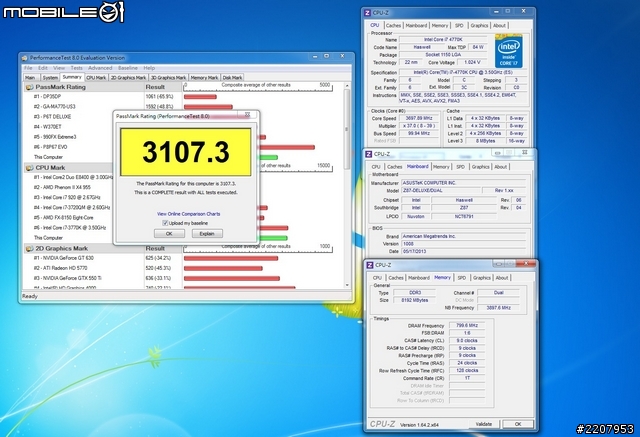

進行Performance Test 8.0軟體測試時,結果總分為3107.3分。

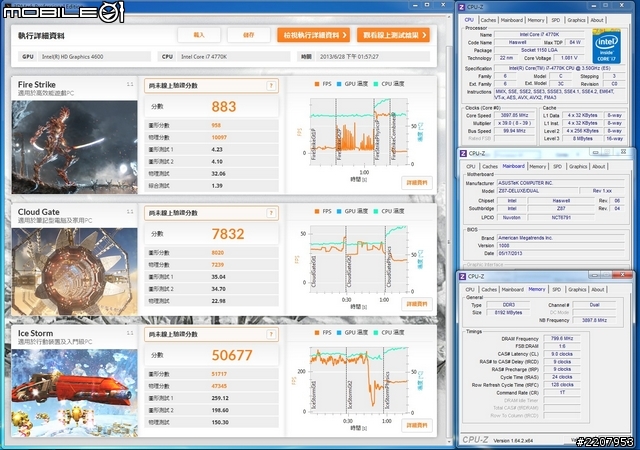

執行3DMark測試後,在Fire Strike場景得分為883分、Cloud Gate場景的得分為7832分、Ice Storm的場景得分為50677分。


技嘉Z87X-UD5H主機板

外觀與規格介紹

這次向技嘉借來的主機板型號是為。


在外盒的背面寫著滿滿的主機板特色,與之前的產品相比,比較不一樣的地方除了晶片組規格的不同之外,用料方面也改採用了Ultra Durable 5 Plus第五代超耐久用料,其中比較特別的就是在處理器的供電用料部分,則是採用了數位供電設計的IR電源供應控制模組,並且也號稱在實際運作時,可以有較低的運作溫度,讓供電更加穩定一些。

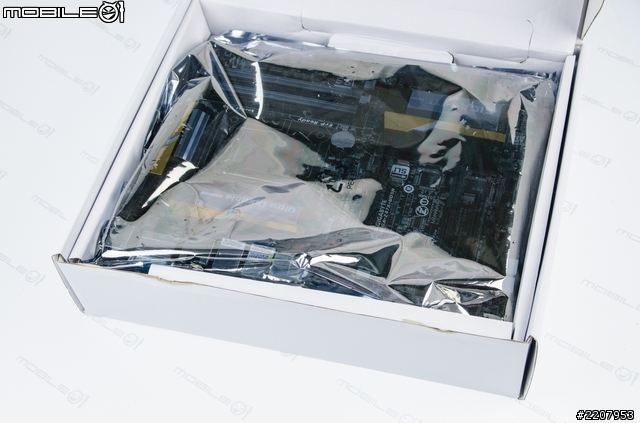

卸下外層的盒子後,打開白色的內盒就可以看到用靜電袋包著的主機板。

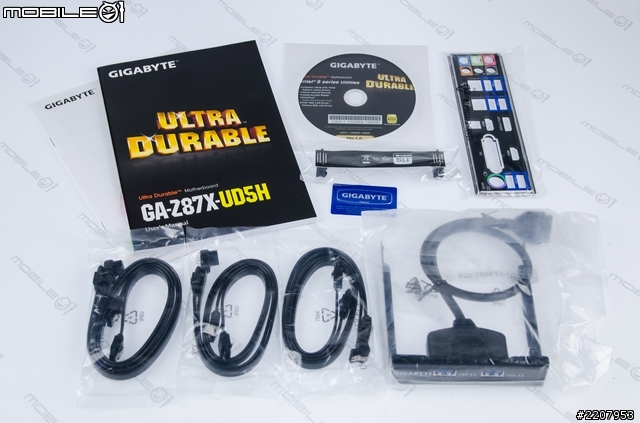

盒內的配件一般常見的紙本說明書、驅動程式光碟之外,其它還提供了六條SATA線、顯示卡SLI橋接器、I/O背檔板以及一個具備兩埠USB3.0的前置模組。

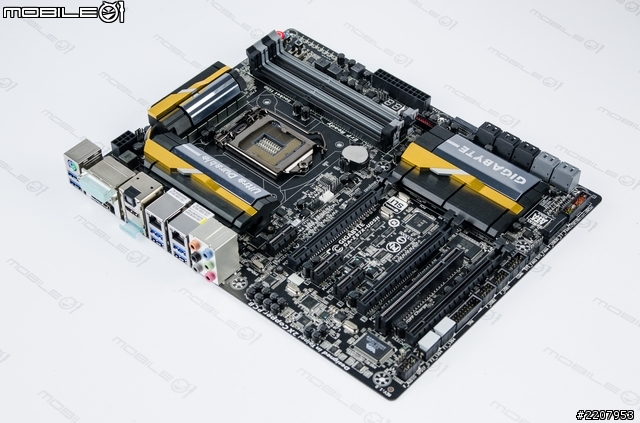

這款主機板採用的是ATX尺寸規格,並且在處理器供電模組以及主機板晶片組上都有加上黑灰金配色的散熱片或熱導管來強化散熱。

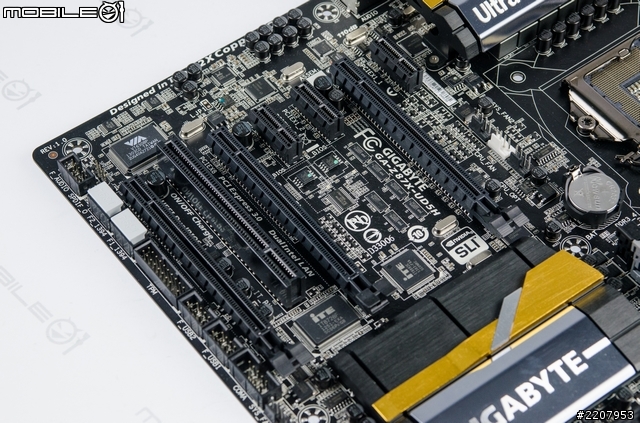

主機板上提供了3組PCIe 3.0x16,並可支援AMD或是NVIDIA的顯示卡連結技術。另外,除了具有3組PCIe 3.0x1,主機板上還保留了一組PCI插槽。

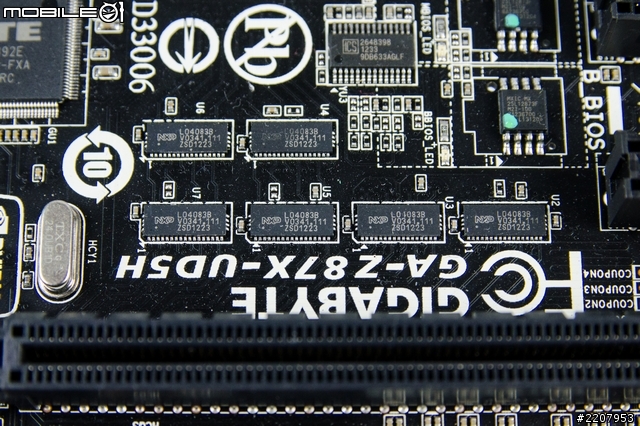

其中PCIe 3.0的訊號切換晶片是採用NXP的L04083B。

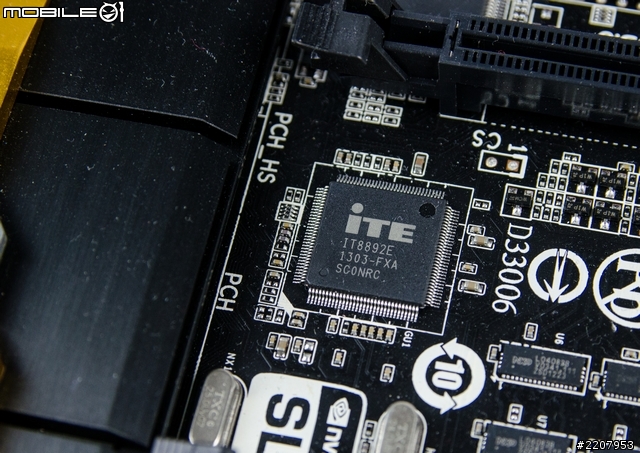

至於PCI插槽則是透過了ITE IT8892E晶片來轉接。

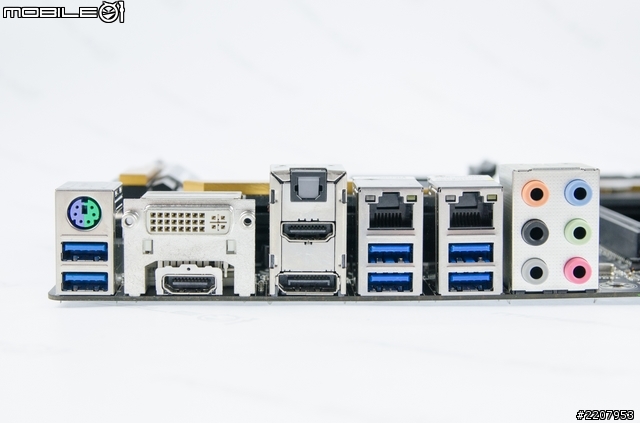

主機板背後的I/O埠位置上,則是提供了兩組HDMI、一組DisplayPort以及一組DVI的影音輸出端子,音效的部分也同時提供了3.5mm以及光纖兩種音效輸出。至於擴充埠的部分,除了具備六組USB3.0的傳輸部之外,仍然保留了一組滑鼠與鍵盤共用的PS/2端子。而這款主機板上則有具備雙網路的設計,提供了兩組具備Gigabit規格的RJ-45網路埠。

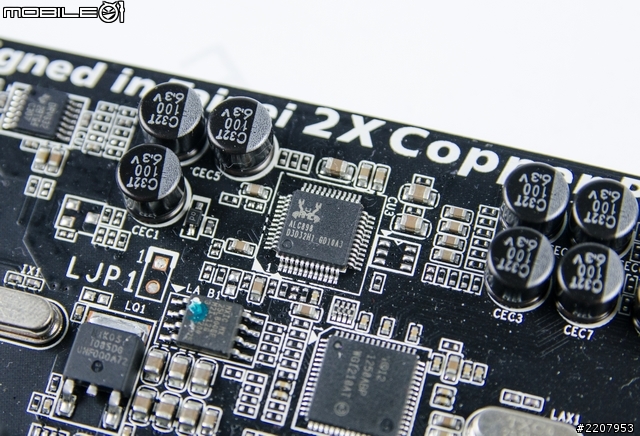

音效方面則是採用了Realtek推出的ALC898音效晶片,可提供8聲道的音效輸出。

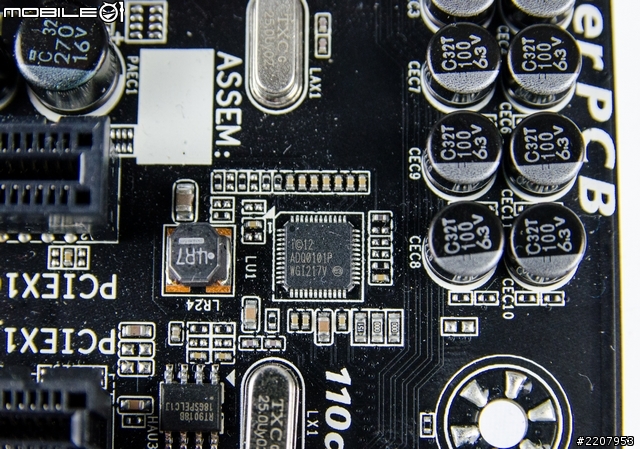

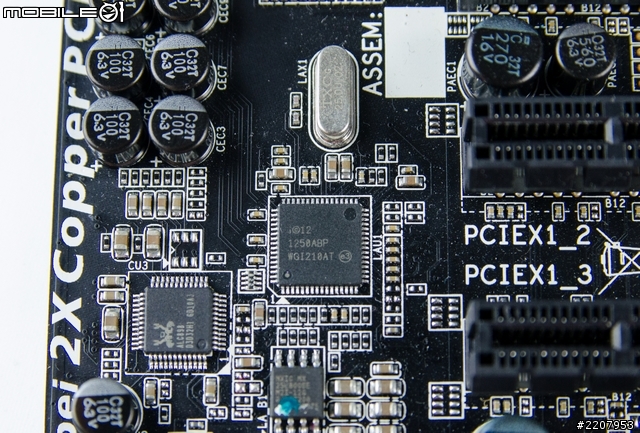

網路的部分則是搭載了Intel WGi210AT和WGi217v網路晶片。

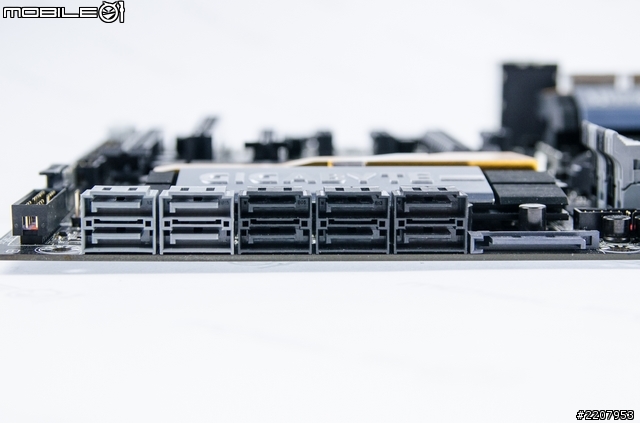

硬碟規格方面,除了Z87晶片組原生的6組SATA 3.0傳輸埠之外,主機板上也另外加入了一個Marvell的88SE9230晶片來增加四組SATA 3.0傳輸埠。

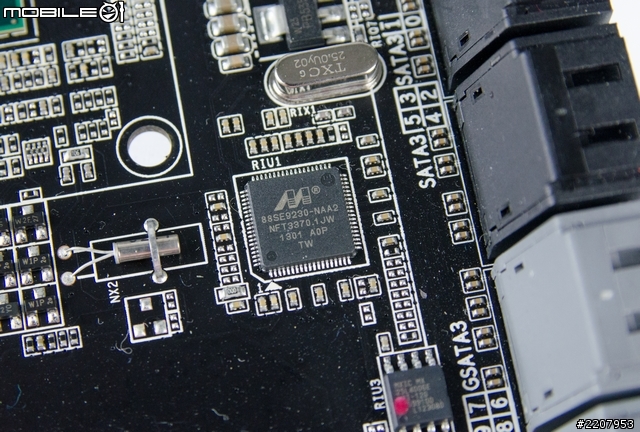

用來增加四組SATA 3.0的Marvell 88SE9230 SATA擴充晶片。

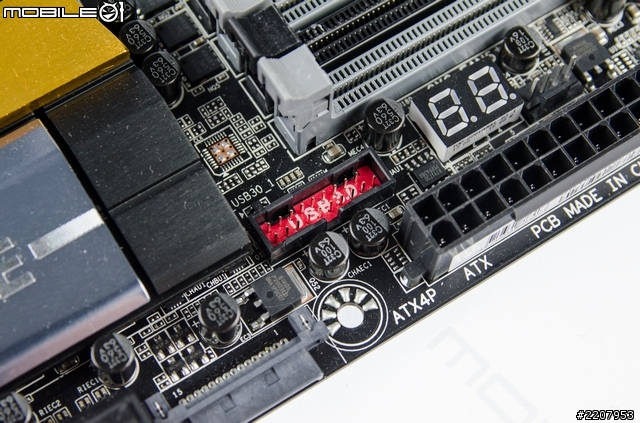

除了I/O背板上提供的6組USB3.0之外,在主電源和前置Pin腳的旁邊也都各具有一個USB3.0前置插槽,一共可再擴充4組USB3.0傳輸埠。

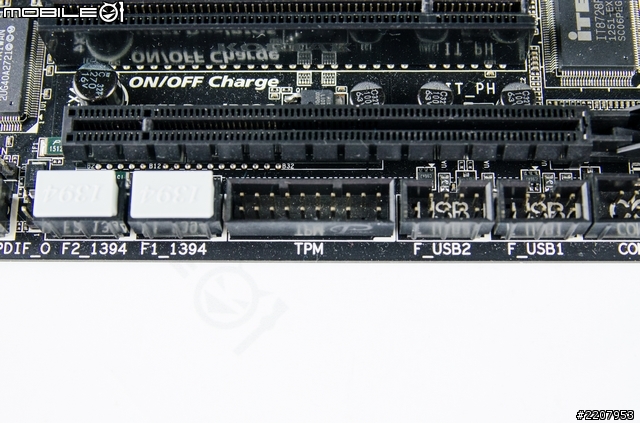

在主機板的的側邊上還有預留了兩組USB2.0、兩組IEEE1394以及TPM功能的擴充槽。

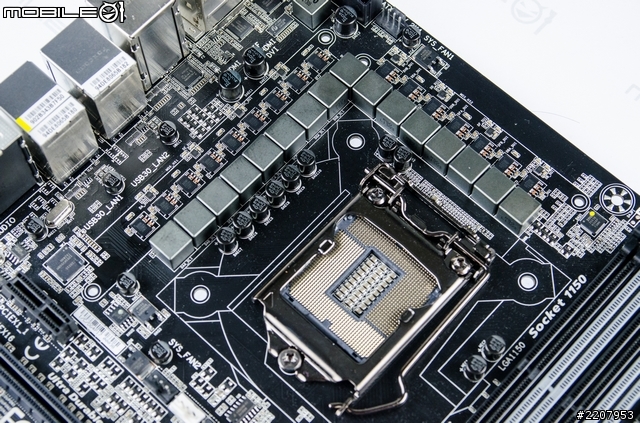

卸下散熱片後,可以更清楚看到這款主機板針對處理器的供電設計。

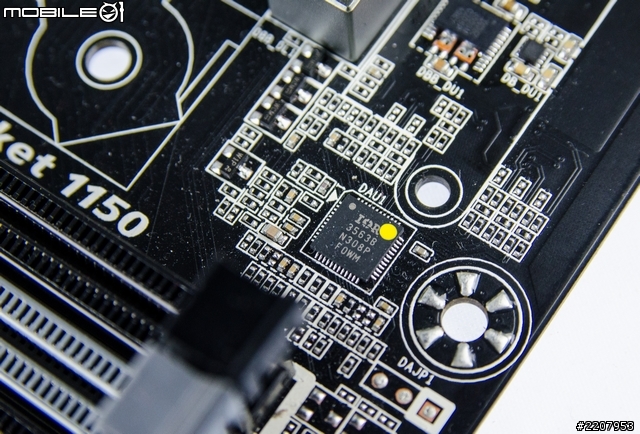

處理器供電設計中所載的IR3563 PowlRstager晶片。

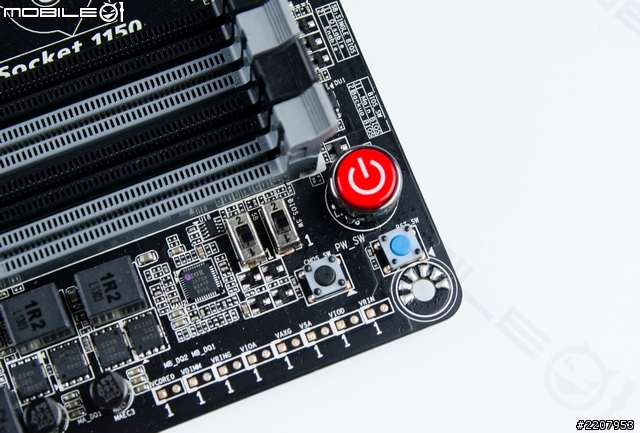

在主機板的角落則有設置了一個紅色的電源開關,底下兩個藍色和黑色的小按鍵則分別是重開機以及Clear COMS的功能鍵。這款主機板是採用了Dual BIOS的設計,使用者可以透過在電源按鍵旁邊的開關來快速切換。另外在最下緣的地方則有設計了幾個量測接點,方便進階玩家在超頻的時候能夠有更確切的電源數據。

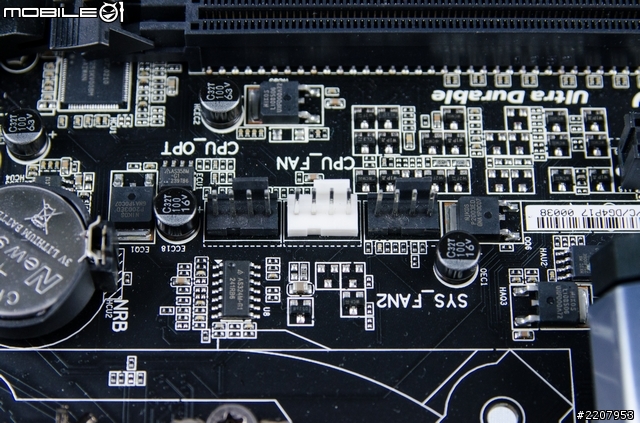

另外,這款主機板還有一個比較特別的地方就是一共設置7個散熱風扇的電源插座,想是在處理器的旁邊就一次設置了三個4Pin的風扇電源,方便一些水冷裝置或是多風扇的散熱器來安裝。


BIOS操作介面

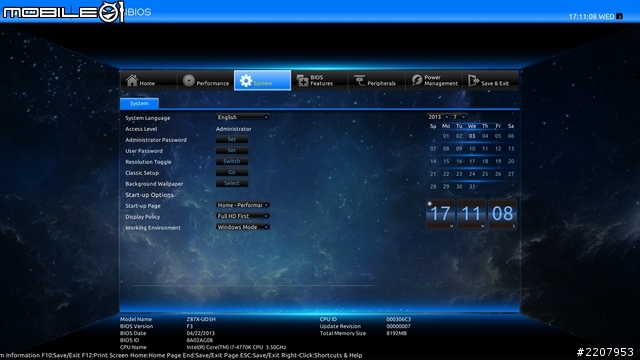

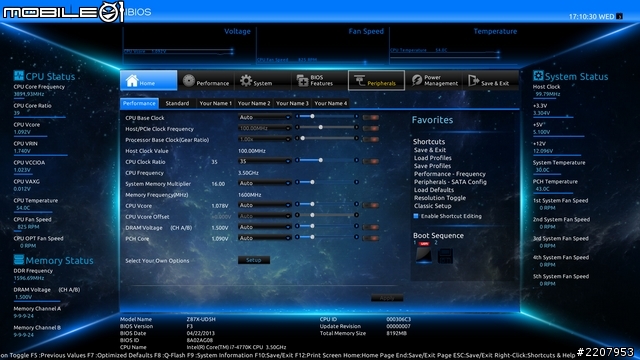

再來看到BIOS的部分,技嘉這次在這款主機板上也是搭載了UEFI BIOS,並且提供了兩種不同的顯示介面,其中一個則是新加入的視窗模式,在這個主畫面的兩側可以直接看到一些像是處理器、記憶體、主機板或是風扇等硬體的電源、時脈或是轉速狀況。而畫面的上側則是將硬體的電壓、溫度以及風扇的轉速都直接以圖表來呈現。


至於畫面中間的位置則是可以像之前的BIOS模式一樣來進行各項硬體的操作設定,而且比較特別的是在畫面的右邊還有一個日曆的功能。不過也許是為了讓介面的周圍可以即時顯示一些硬體資訊,中間設定的畫面跟以前比起來似乎小了一些。


另外,在這個視窗模式中的任一個畫面都可以直接按右鍵顯示幾個常用的功能來快速設定,就可省去切換畫面找功能的麻煩。

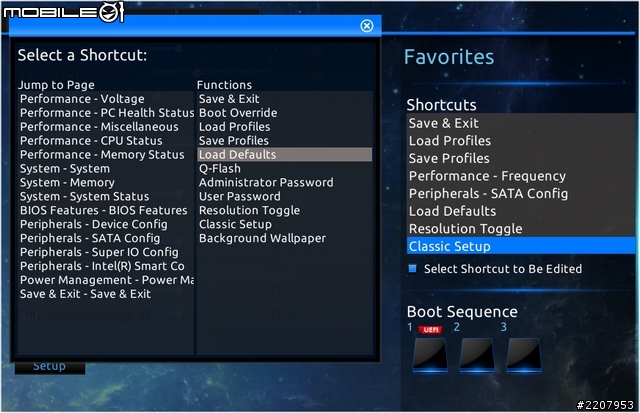

快捷功能表的選單則可以在主畫面來進行設定,開啟編輯選單之後就可以重新選擇自己想要的功能。


若是不習慣這個新的視窗模式,技嘉這款主機板也有保留了舊有的UEFI BIOS畫面讓使用者可以自行切換。


搭配功能軟體介紹

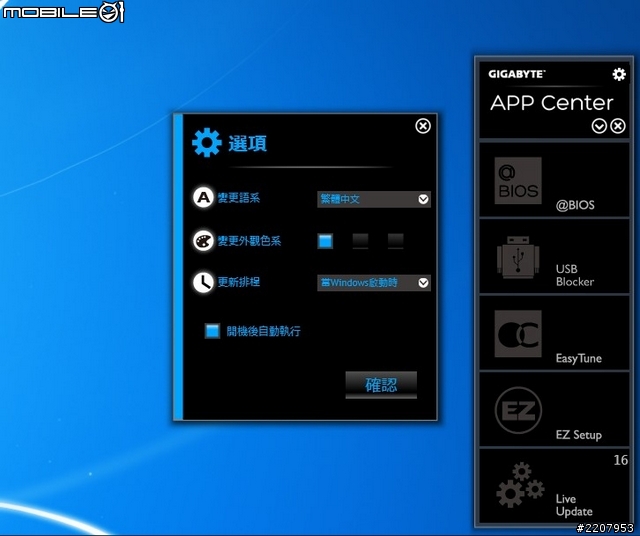

至於提供的功能軟體部分,這次技嘉則是特別提供了一個應用軟體中心,將之前各個功能都整合在一個操作介面內,不用再像之前一樣要一個個去找應用程式,只要點工具列上的APP Center就可以看到所有的功能,算是方便了不少。而在這個應用程式中心中,則有包含了@BIOS、USB Blocker、EasyTune、EZ Setup以及Live Update等功能軟體。

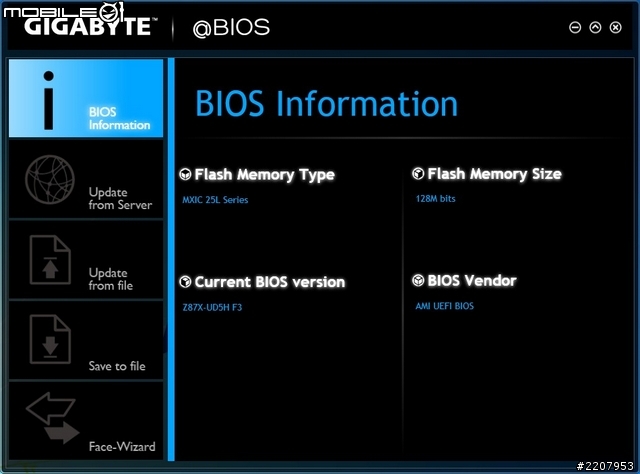

其中@BIOS的功能主要是讓使用者可以透過網路或是直接載入檔案的方式來進行主機板BIOS的更新,亦可以將目前的所使用的BIOS版本進行備份。

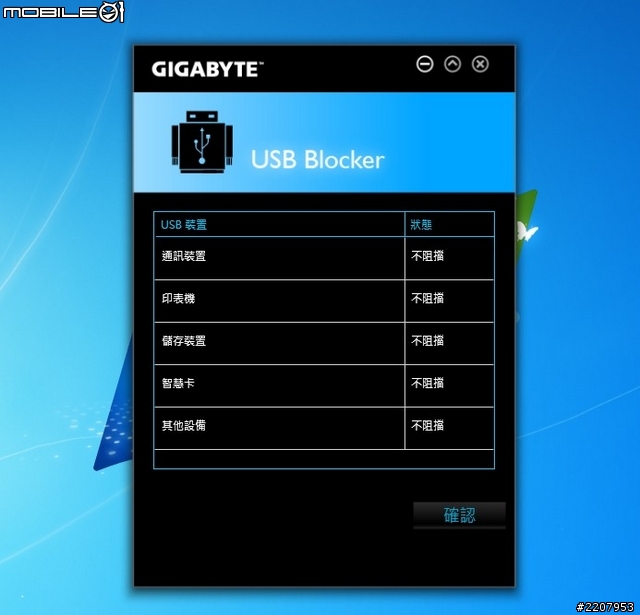

USB Blocker的作用簡單來說就是可以關閉USB裝置接上電腦時自動開啟的功能,而比較特別的地方就是還可以依照通訊裝置、印表機、儲存裝置、智慧卡或是其它設備等分類,來個別進行阻擋動作。

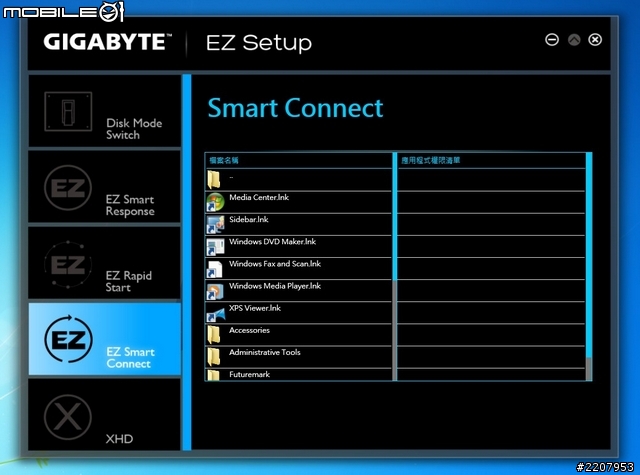

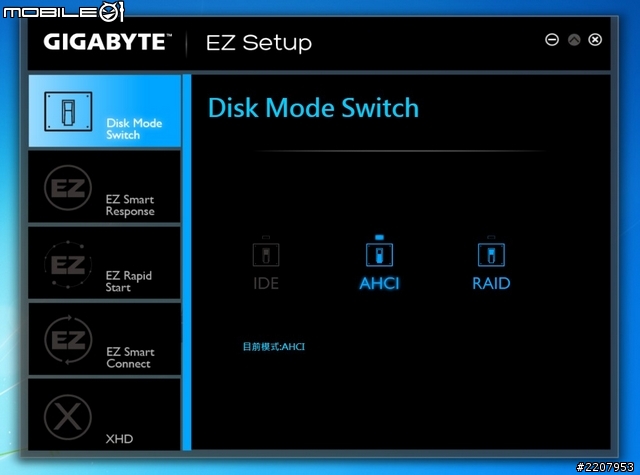

至於EZ Setup的部分則是可以直接設定磁碟模式、Smart Response、Rapid Start以及Smart Connet的功能設定。


Smart Connet的作用主要是讓電腦在睡眠的狀態時,一樣也可以執行網路作業,像接收email、下載檔案或是保持即時通訊軟體連線之類的功能,至於要讓哪個軟體保持網路連線,則可以到這個頁面上來啟用。


效能測試

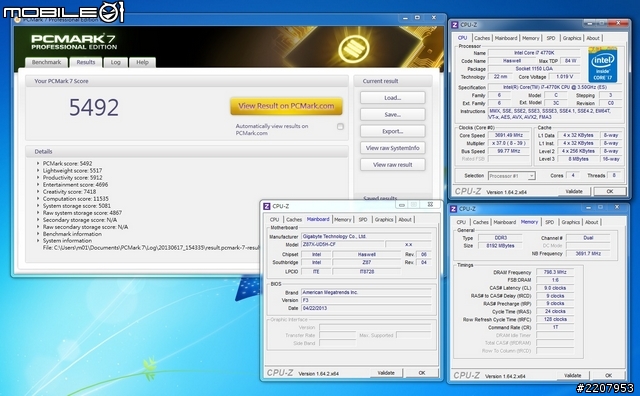

實際使用技嘉這款主機板來測試PCMark 7測試軟體時,結果總分為5492分。

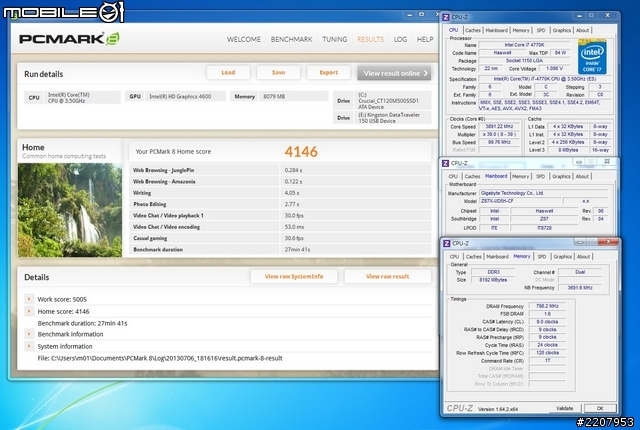

測試PCMark 8的Home項目時,結果總分為4146分。

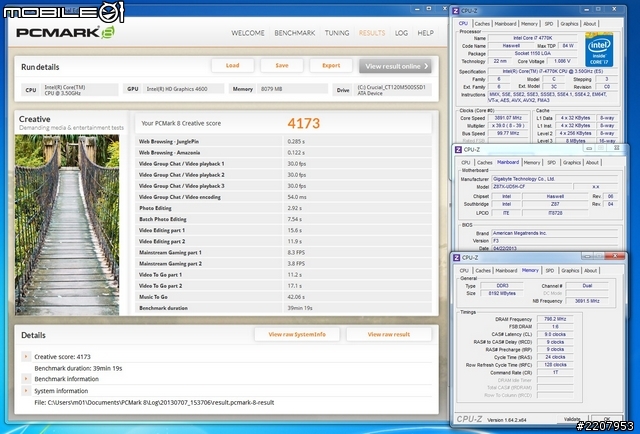

測試PCMark 8的Creative項目時,結果總分為4173分。

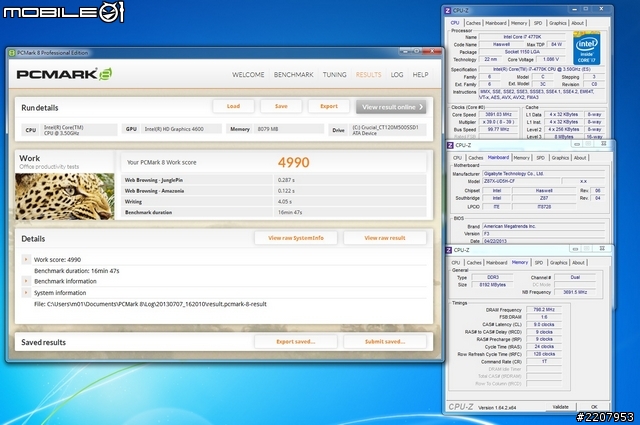

測試PCMark 8的Work項目時,結果總分為4990分。

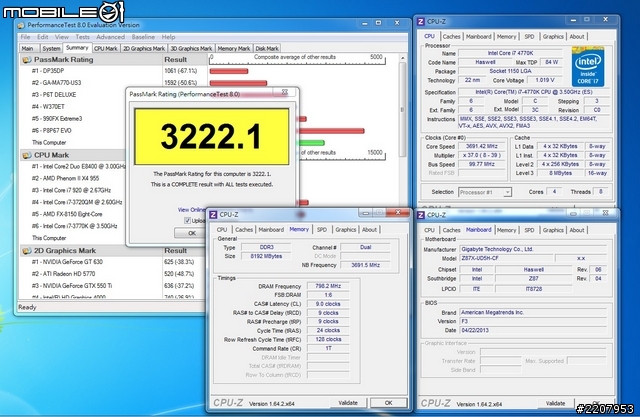

進行Performance Test 8.0軟體測試時,結果總分為3222.1分。

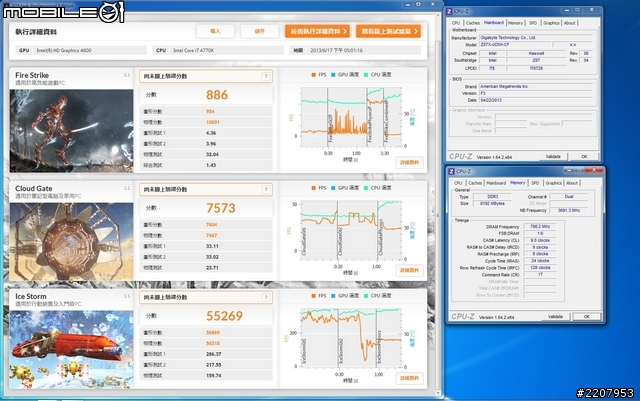

執行3DMark測試後,在Fire Strike場景得分為886分、Cloud Gate場景的得分為7573分、Ice Storm的場景得分為55269分。


精英Z87H3-A2X EXTREME主機板

外觀與規格介紹

這次向精英借來的主機板是L337 GAMING系列的。


外盒的背後一樣可以看到密密麻麻的主機板功能特色介紹。其中幾個比較特別的地方就是具備了直接內建了藍芽傳輸、WiFi無線網路模組、八聲道音效輸出以及雙Gigabit規格的網路埠。


掀開外盒的上蓋後,還可以看到更多主機板細部的硬體規格介紹,詳細內容待會再來一一跟大家說明。

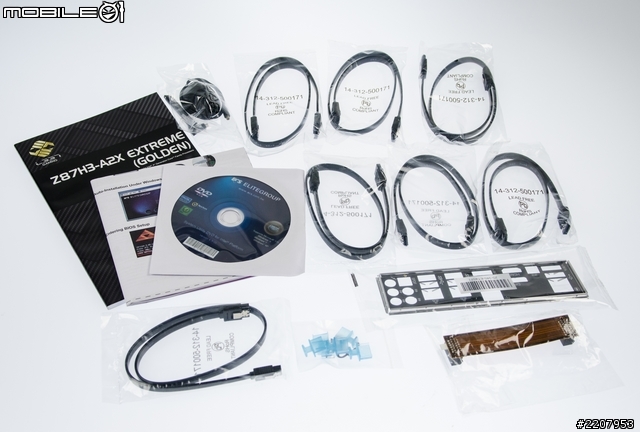

配件的部分,這款主機板內除了基本的紙本說明書以及驅動軟體光碟之外、另外還有提供了7條SATA線、無線網路天線、I/O背檔板、SLI橋接器以及I/O埠的防塵外蓋。

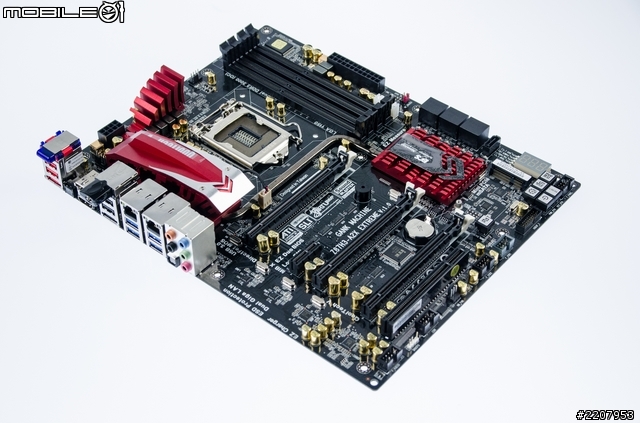

這款主機板採用的是黑紅的配色,並且在處理器的供電元件以及晶片組上都有加上散熱片來加強散熱,而且在晶片組與供電元件之間也加入了一根熱導管來加速熱傳導。

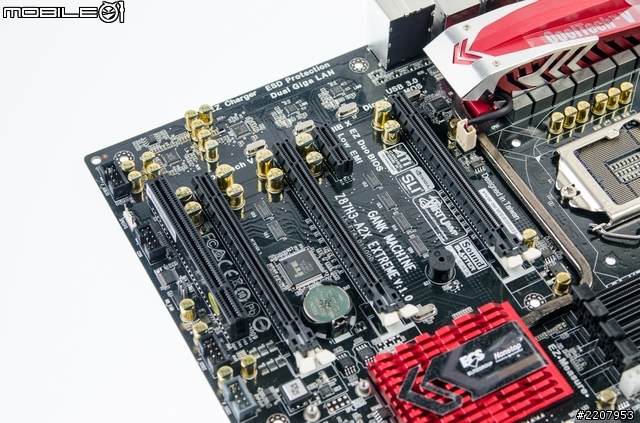

擴充卡的部分,這款主機板則有提供了3組PCIex16的插槽,並且也能夠支援AMD以及NVIDIA的顯示卡串聯技術。另外,主機版上除了有提供一組PCIex1的插槽之外,仍然提供了一組PCI介面的擴充卡插槽。

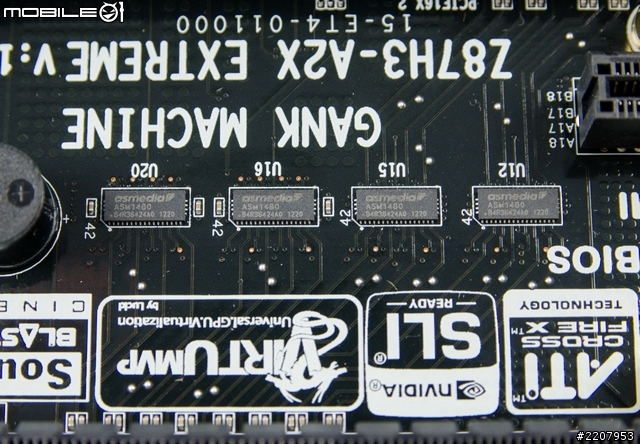

這款主機板是採用了asmedia所推出的ASM1480晶片來進行PCIe3.0的訊號切換。

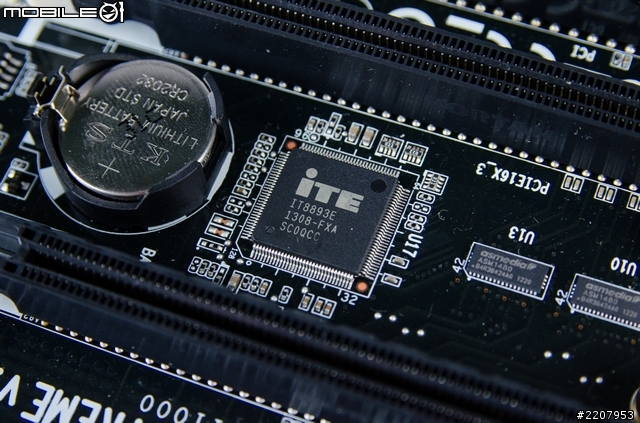

至於PCI的介面則是透過ITE IT8893E晶片來進行訊號轉接。

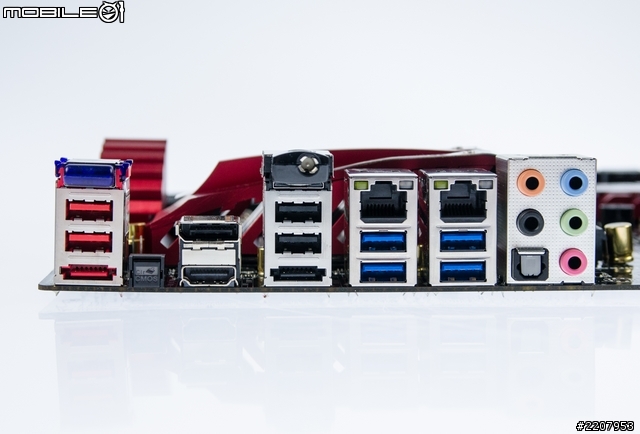

I/O背板上,傳輸埠的部分則是提供了四組USB2.0、四組USB3.0以及一組eSATA。影像方面則有設置了一組DisplayPort和一組HDMI的影音輸出端子。而音效輸出部分則是設置了3.5mm音源孔以及光纖輸出端子。另外,除了具備了兩組Gigabit的RJ45有線網路埠之外,比較特別的是這款主機板也直接內建了藍芽和WiFi無線網路模組。

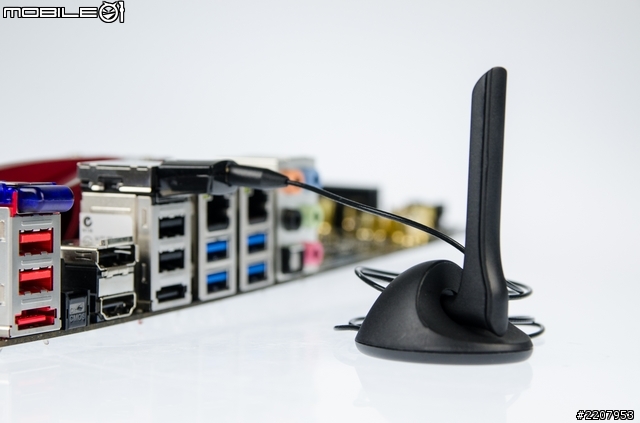

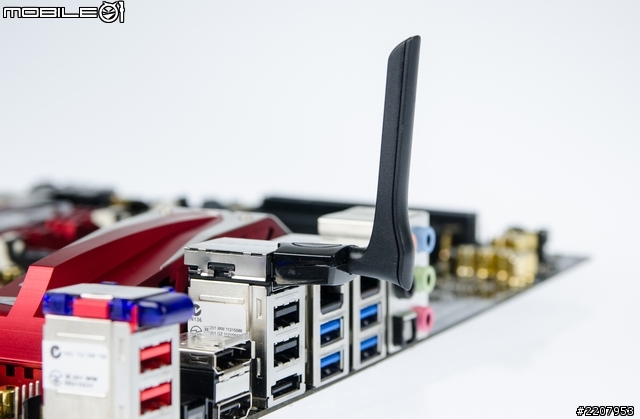

配件中則有提供了一個天線模組來讓使用者加強訊號接收。並且可依照不同的使用環境狀況,使用者可以選擇直接接上短天線或是加上延長天線來增加訊號強度。

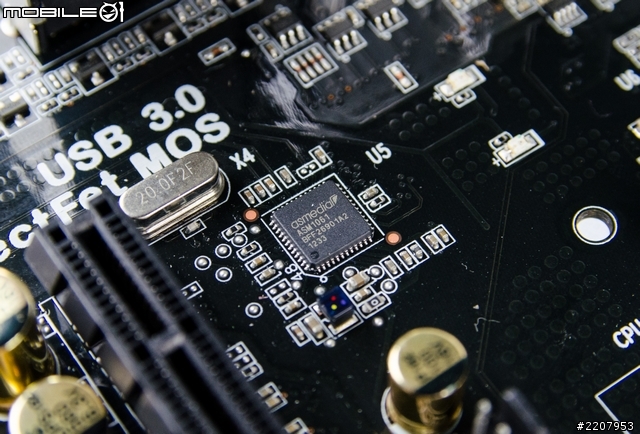

I/O背板的eSATA主要是透過asmedia ASM1061晶片來提供。

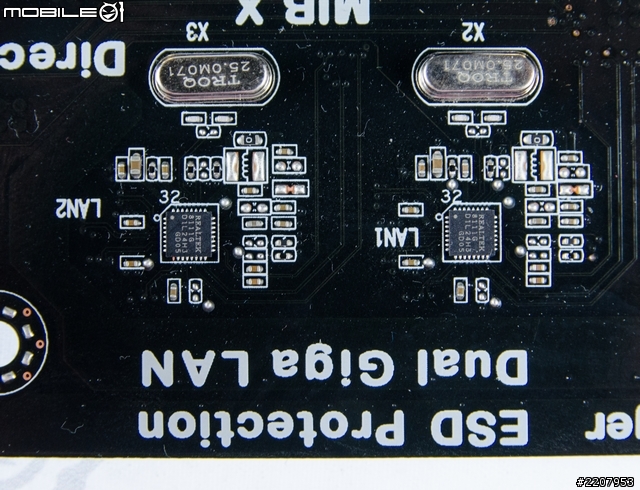

兩組網路埠都是採用Realtek的R8111G晶片來提供。

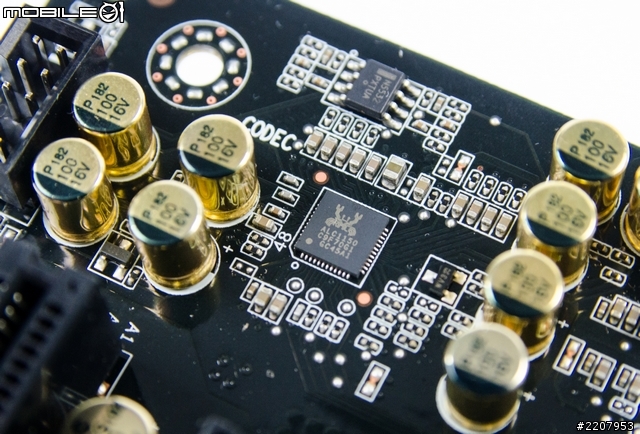

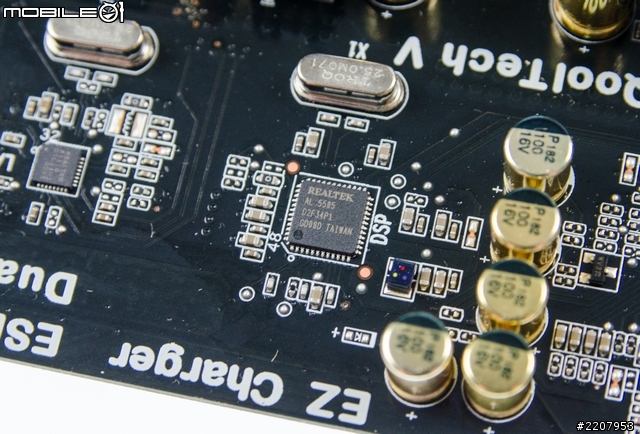

音效的部分,這款主機板除了有搭載一顆Realtek的ALC1150晶片來進行音效解碼之外,另外還有搭配一顆一樣是Realtek推出的ALC5505晶片來進行數位訊號處理。

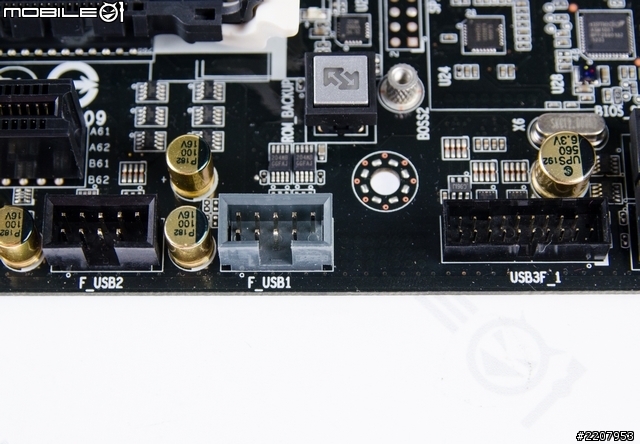

除了I/O背板上的傳輸埠之外,在主機板的邊緣也設置了兩組USB2.0以及1組USB3.0的前置擴充插槽,可讓使用者自行擴增4埠USB2.0和2埠USB3.0來使用。

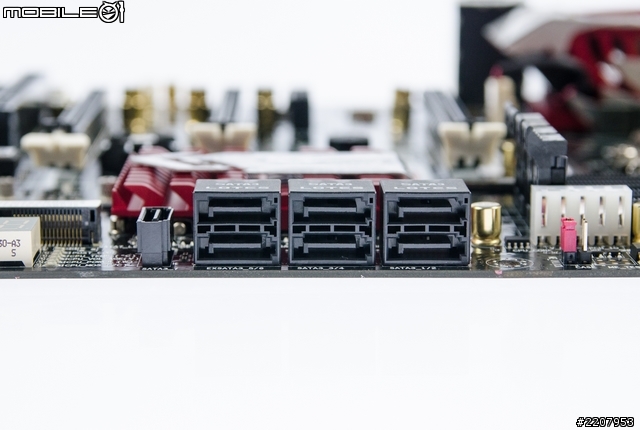

硬碟規格的部分則有提供了7組SATA 6Gb/s的插槽,其中的六組主要是由Intel Z87的晶片組來提供,而另外一組和主機板上所提供的mSATA插槽也透過asmedia ASM1061晶片來提供。

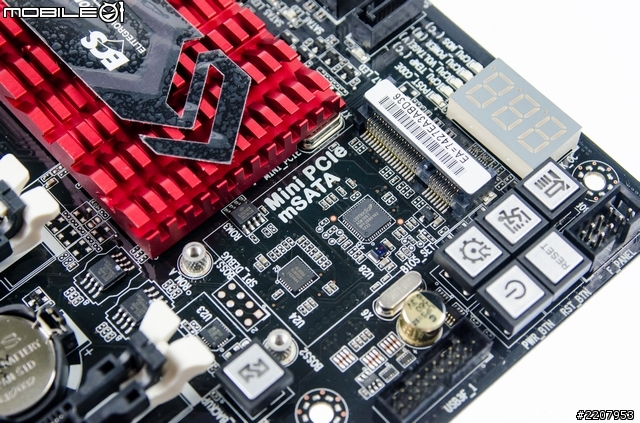

mSATA與Mini PCIe共用的插槽是設計在晶片組散熱片的旁邊,使用者可以透過這個插槽來新增固態硬碟或是其它的功能擴充卡。

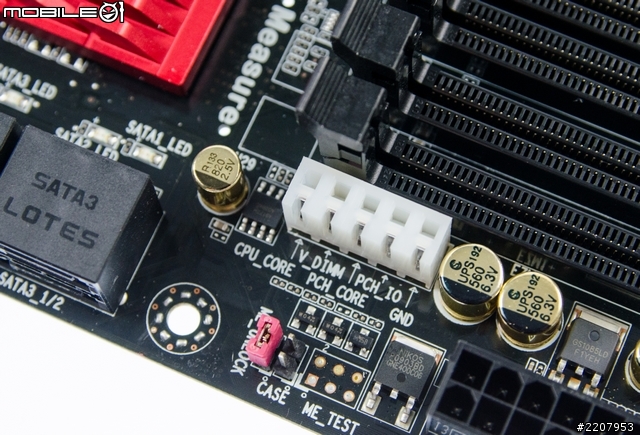

記憶體插槽的旁邊則有設置了一個量測電壓的設計,方便進階玩家取得更準確的運作電壓數值。

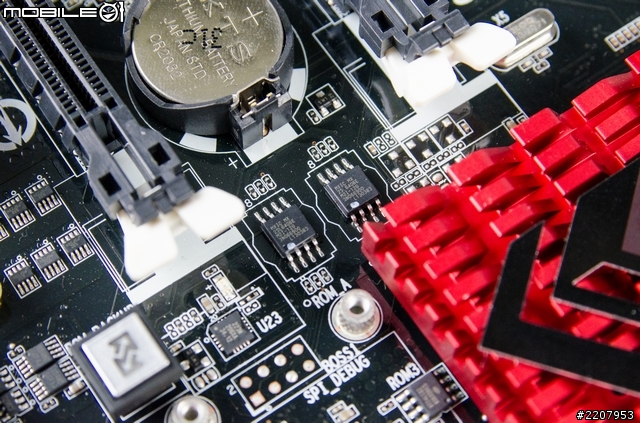

這款主機板也是採用了雙BIOS的設計。


在BIOS旁邊則有特別設置了一個實體按鍵,可讓使用者進行BIOS的備份作業。

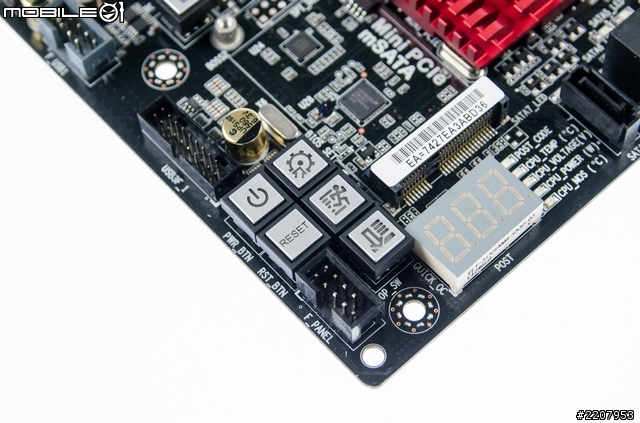

主機板的角落上則有設置了許多按鍵,其中除了電源以及重新啟動的按鍵之外,還有設置了一個BIOS設定與快速超頻的快捷功能按鍵。而按鍵的旁邊也有設置了Debug代碼顯示以及處理器溫度、電壓、電源等運作狀況的燈號,讓使用者可以更快速查看硬體的運作狀況或是無法開機的問題。

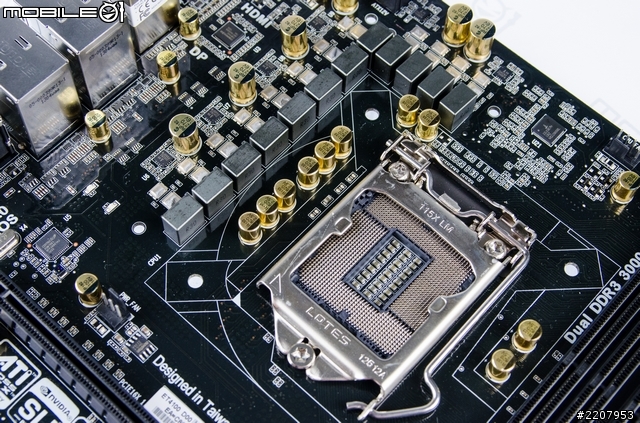

卸下散熱片後便可以清楚看到這款主機板的供電設計。


覆蓋在處理器供電模組的散熱片上還有加入了一個小風扇在裡面來加強散熱。

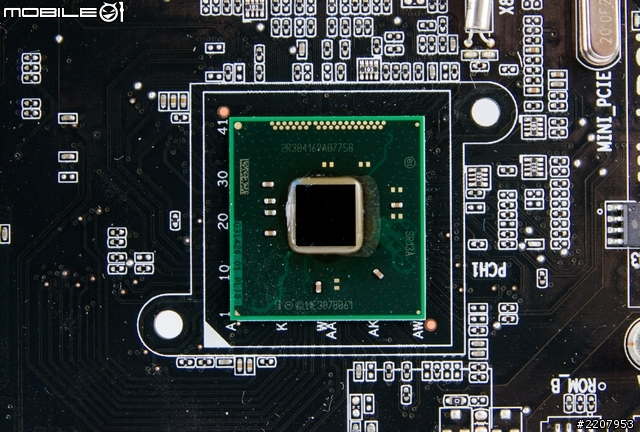

主機板上所搭在的Z87晶片組。


BIOS操作介面

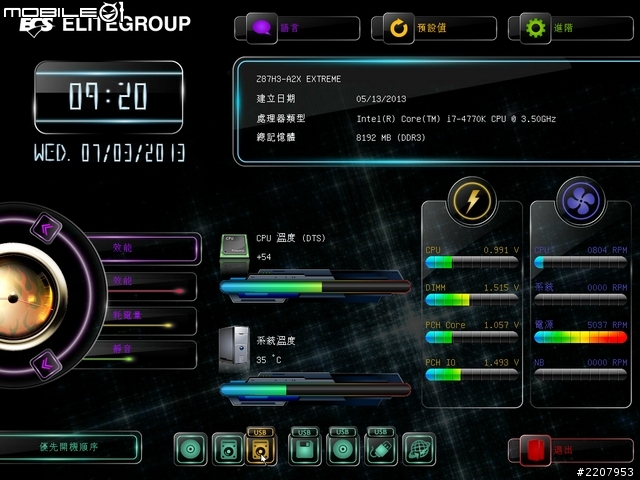

進入BIOS之後,一開始則會先出現在簡易模式的畫面,在這個介面中主要是可以讓使用者直接看到CPU、記憶體的電壓、溫度以及風扇的轉速資訊,並且在畫面的左邊也設計了一個快速調校圖示,點擊之後就可以切換成高效能模式。而主畫面的最底下則是可以讓使用者來調整開機順序,利用滑鼠移動圖示就可以進行開機裝置的順序排列。

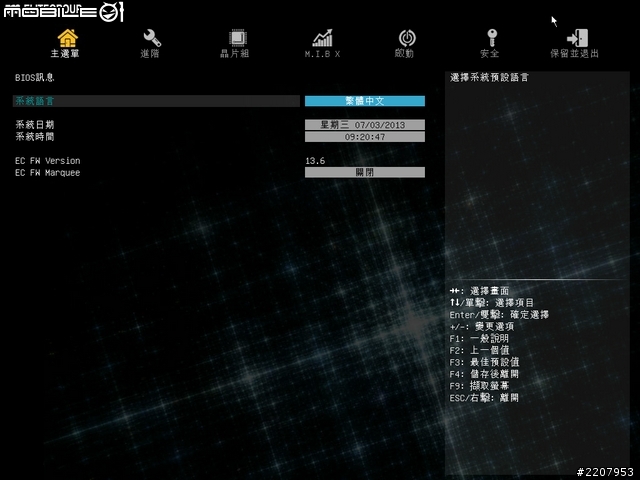

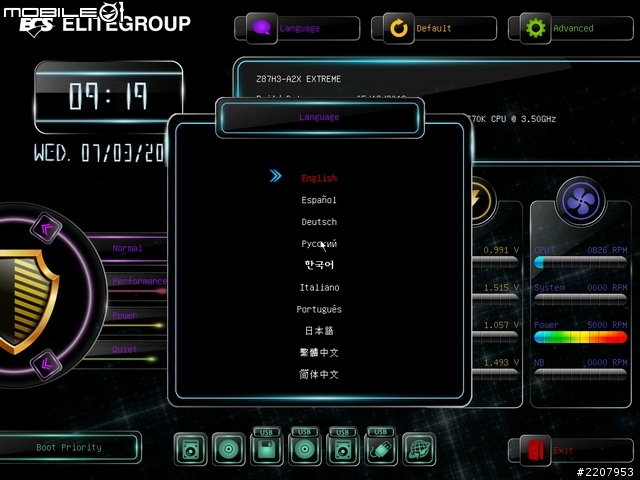

一開始的簡易模式中也有提供了語言選項,點開之後就可以選擇自己想要的顯示語言。


若是有需要進一步調整各項硬體的參數,一樣也可以切換成進階模式來操作。而在進階模式中則分為主選單、進階、晶片組、M.I.B X、啟動以及安全等分頁。

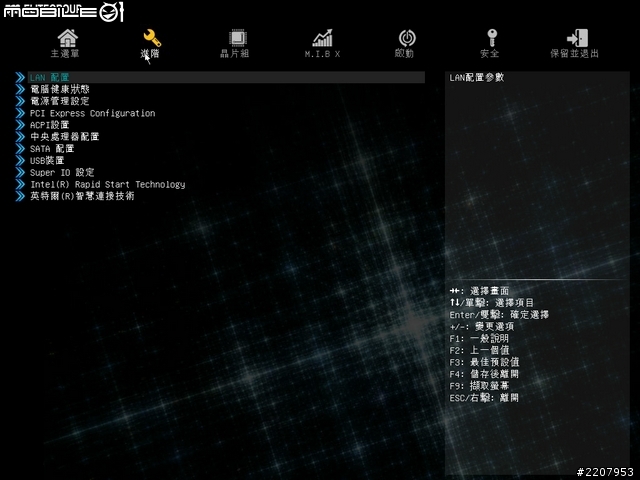

進階畫面中主要是可以進行一些電源管理、傳輸埠配置以及Intel Rapid Start或Intel的智慧連接技術的設定。

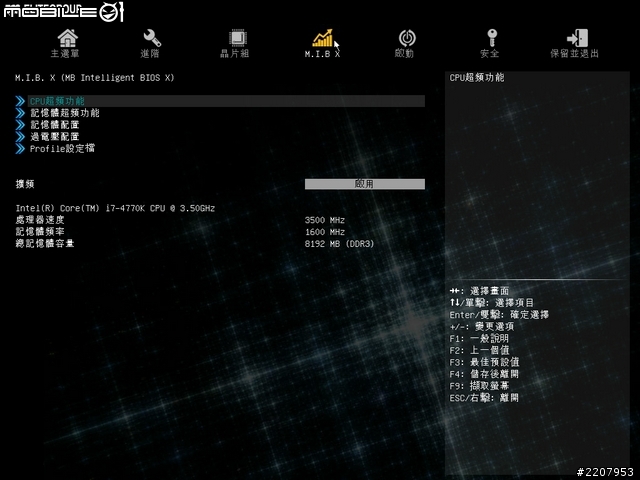

M.I.B X的選單中則是讓使用者來進行一些處理器或記憶體的時脈和電壓調校設定。

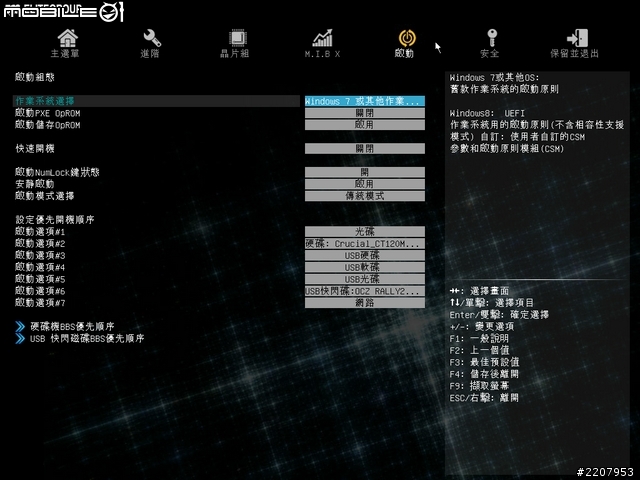

至於啟動的選單中主要是來調整開機裝置的順序。


搭配功能軟體介紹

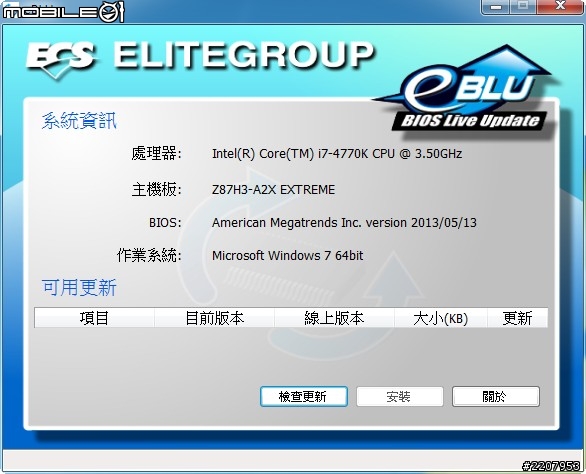

隨附的軟體光碟中則有提供一個叫做eBLU的軟體,可以讓使用者直接連結網路來查看是否有最新的BIOS版本。

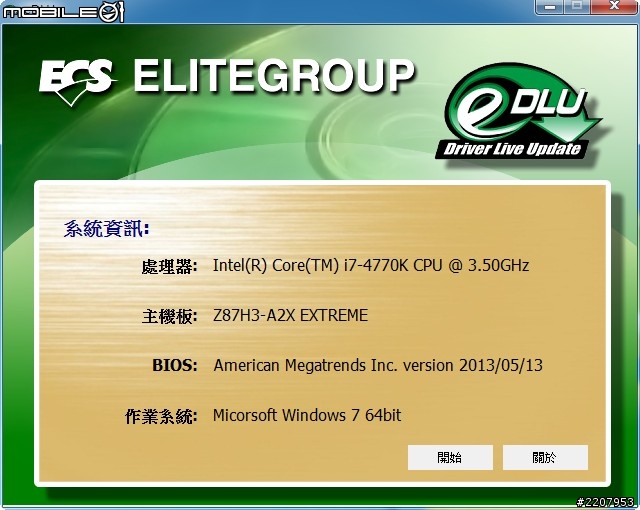

另外一個叫做eDLU的軟體,一樣也是可以直接連結到網路來查看主機板最新的驅動程式並進行更新動作。

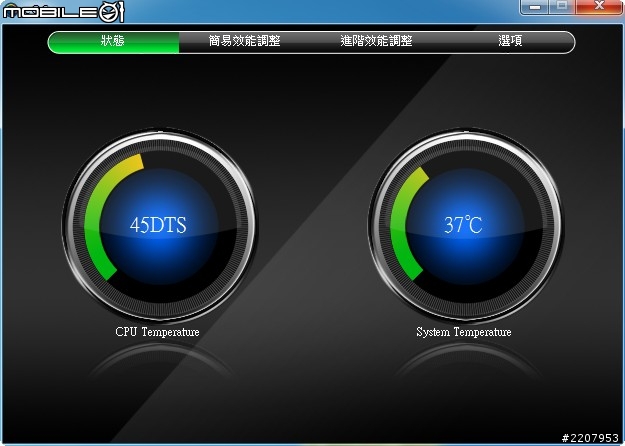

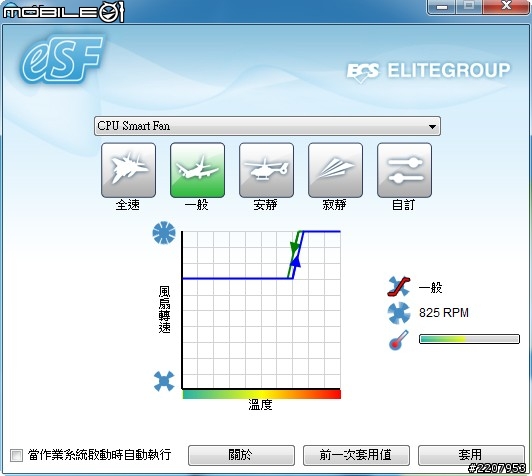

至於eSF軟體的主要功能就是可以調整系統風扇,並且在軟體的主畫面上已經直接預置了全速、一般、安靜、寂靜以及自訂等不同轉速等級的選項,讓使用者可以更快速進行風扇的轉速設定。

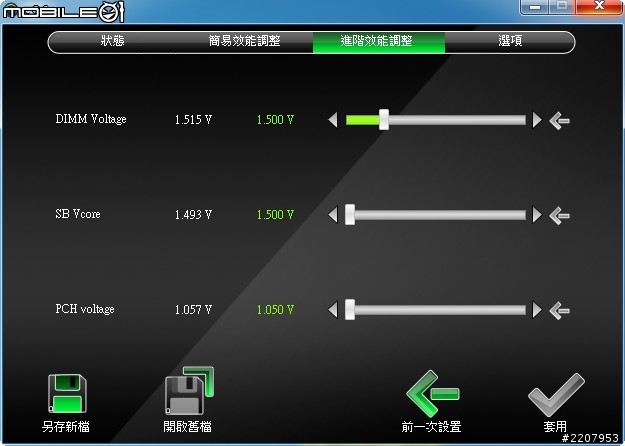

而最後一個eOC的軟體,則是用來調整處理器以及記憶體的運作電壓。




效能測試

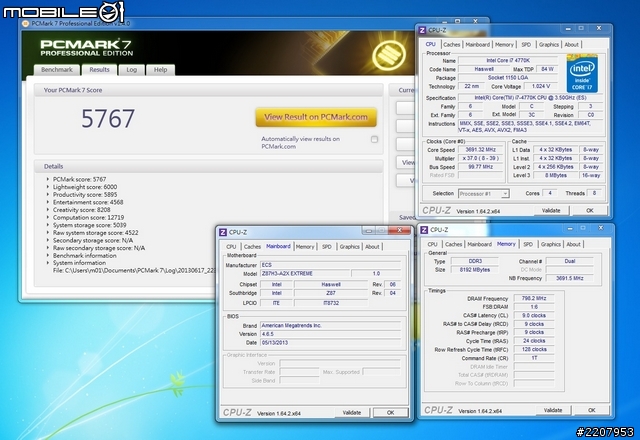

實際使用精英這款主機板來測試PCMark 7測試軟體時,結果總分為5767分。

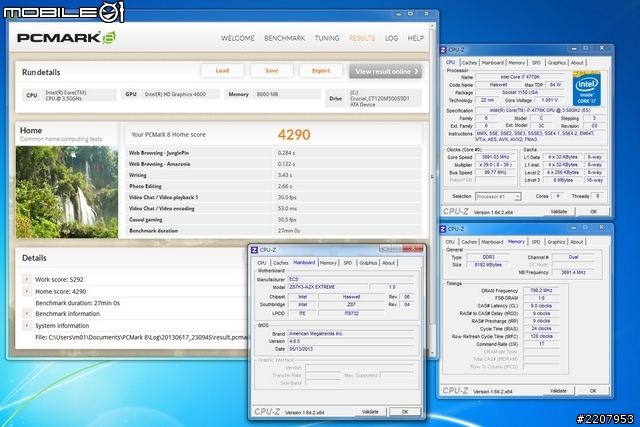

測試PCMark 8的Home項目時,結果總分為4290分。

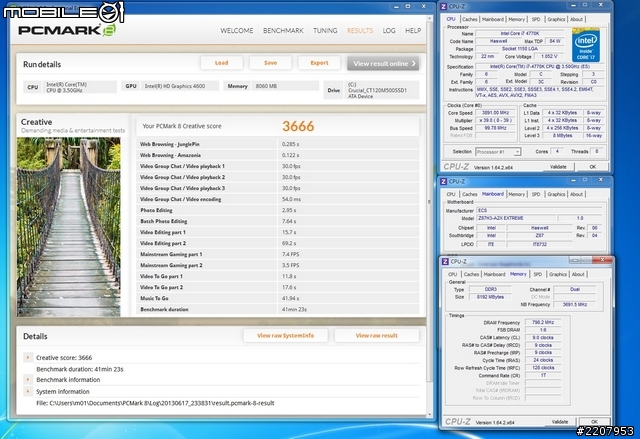

測試PCMark 8的Creative項目時,結果總分為3666分。

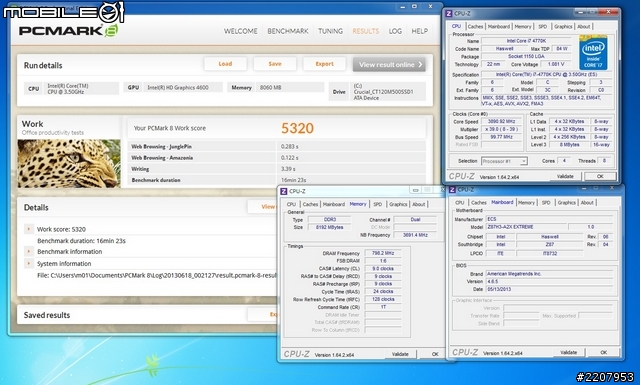

測試PCMark 8的Work項目時,結果總分為5320分。

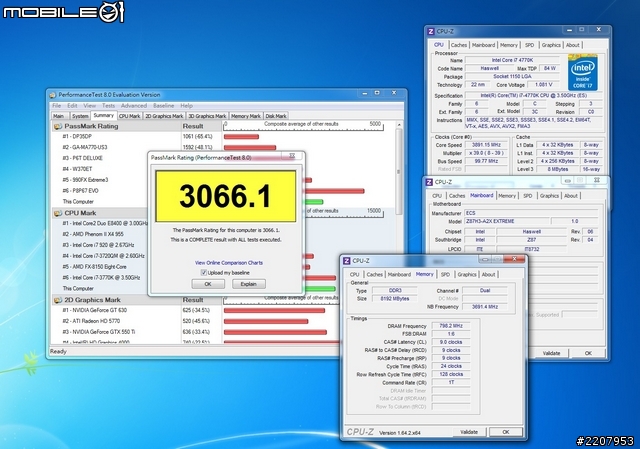

進行Performance Test 8.0軟體測試時,結果總分為3066.1分。

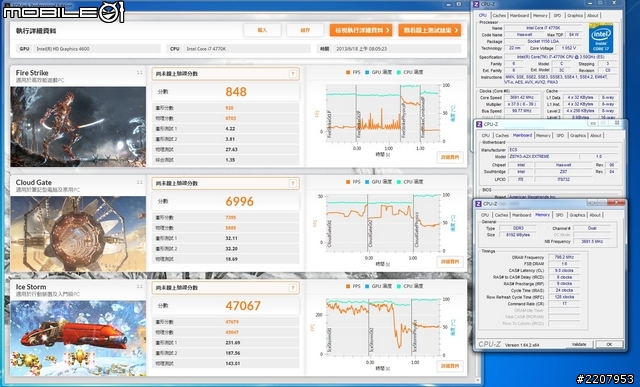

執行3DMark測試後,在Fire Strike場景得分為848分、Cloud Gate場景的得分為6996分、Ice Storm的場景得分為47067分。


測試總結

從各項軟體的測試可以看到,雖然各家主機板的數據結果互有勝負,不過說實在地,在其它硬體條件相差不多以及一般設定的情況下,效能差異並不算大。再加上這次的Z87主機板在規格方面來看的話,與上一代的Z77最主要的差異除了處理器腳位的支援不同之外,也就只有USB3.0和SATA 6Gb/s傳輸埠的數量差異。然而真正比較有差別的地方,反倒是各家主機板自己導入的軟體或是硬體支援還稍為特別一點。若是真的有需要選擇一款Z87主機板的話,就看自己對於各家品牌的喜好以及各款主機版所推出的特色功能有無需求會比較實在一點吧!
