這幾年來,各家主機板廠商除了會推出一般通路版的主機板產品之外,針對一些喜歡超頻或是喜愛遊戲的玩家,還會再另外推出一些玩家系列的產品。這類玩家系列與一般主機板比較不一樣的地方,除了是外型配色會比較顯眼以及規格用料方面更加講究之外,有一些功能特色也是一般主機板產品所沒有。而這次Intel推出了新一代的Haswell平台之後,技嘉在G1-Killer系列中也隨之推出了一款G1.Sniper 5玩家主機板。這款G1.Sniper 5除了延續了過去技嘉G1-Killer系列的規格等級之外,更特別的是,這次針對音效方面還做了不少加強,並且還加入了一個手動更換音效AMP晶片的設計,讓玩家可以依照自己對於音質特性的喜好,來更換不同的AMP晶片,算是主機板產品相當少見的一個設計。接著就先來看看這款G1.Sniper 5玩家系列主機板的各項特色吧!



主機板配件與規格介紹

這款G1.SNIPER 5主機板上搭載的是Intel新一代的Z87晶片組,可支援LGA1150腳位的第四代Core處理器。


在外盒的背面上則可以看到密密麻麻的產品特色介紹。


外盒上也明顯標示了這款主機板不只是針對音效表現做了一些加強,更特別的一點,就是還可以直接手動更換主機板上的音效AMP晶片,讓使用者可針對不同的需求來轉換不同的音效輸出。

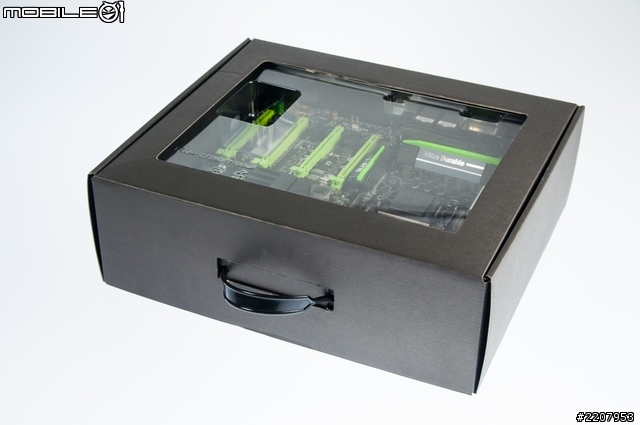

卸下外盒後就可以看到主機板的主體。

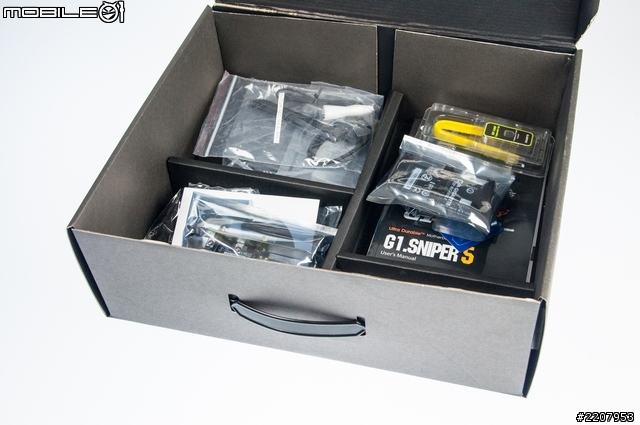

在主機板下面還有一層放配件的空間,裡面的配件算是給得蠻多地。

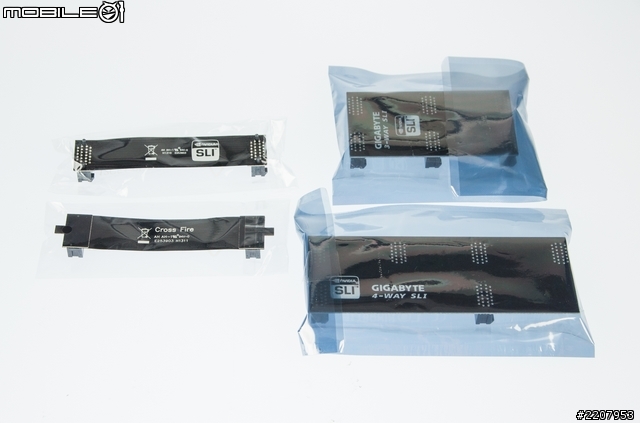

對於有多顯示卡安裝需求的使用者,配件內則各提供了一組支援NVIDIA 2Way、3-Way、4Way以及AMD CrossFireX技術的顯示卡橋接器。

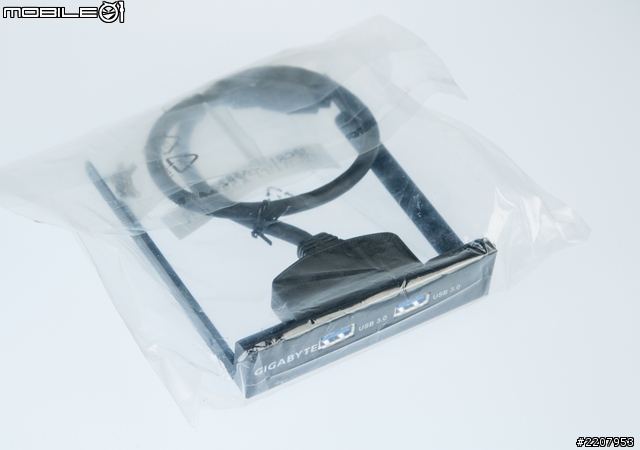

配件內也直接提供了一組具備兩組USB3.0傳輸埠並可安裝在3.5吋位置的USB3.0前置模組。

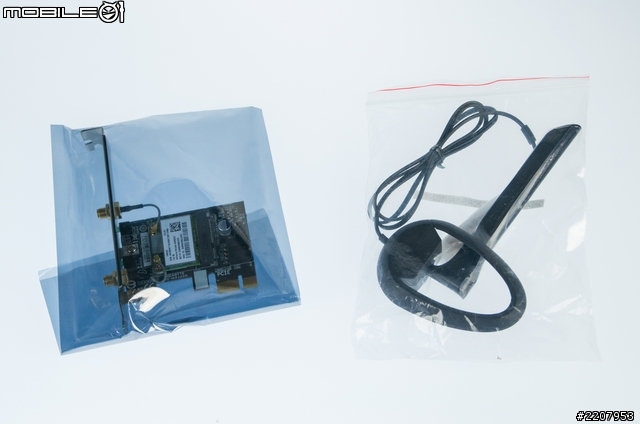

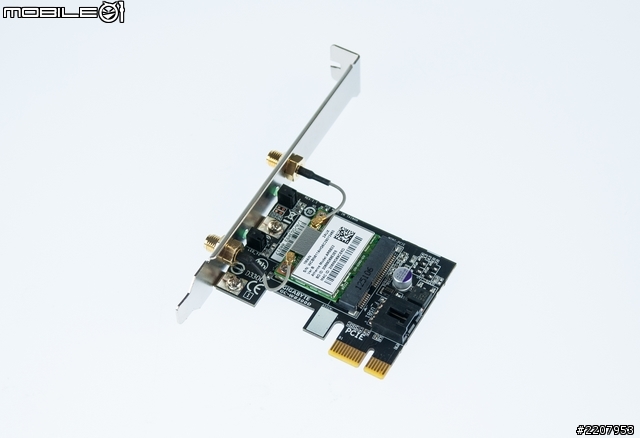

針對無線傳輸功能的部分,這款主機板則是提供了一張同時具備802.11n WiFi訊號以及藍牙4.0規格的擴充卡,並且也有附上一組延長天線來加強訊號接收。


這張擴充卡採用的是PCIex1的傳輸介面。

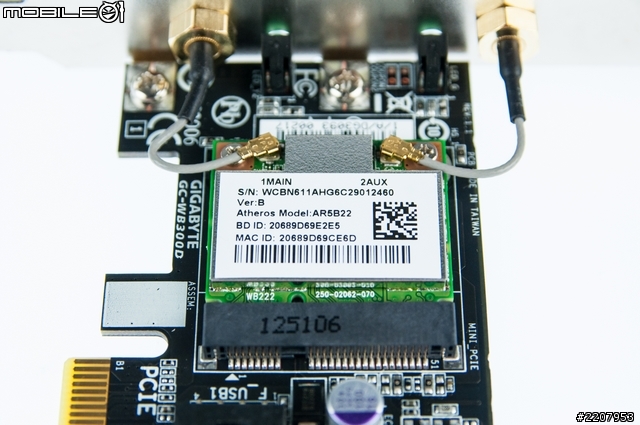

在擴充卡上頭其實是安裝了一張Atheros所推出的AR5B22 Mini PICe擴充卡,採用的是雙天線的設計。

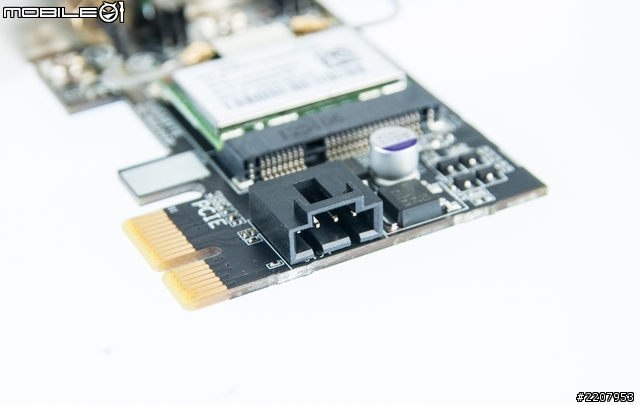

擴充卡的後端有一個USB傳輸線插槽,主要是作為藍牙傳輸的通道,所以使用的時候必須要連接到主機板上的擴充USB槽才能夠使用藍牙來連結其它裝置。


擴充卡檔板上也分別設置了藍牙和無線網路訊號指示燈以及延長天線的安裝孔。

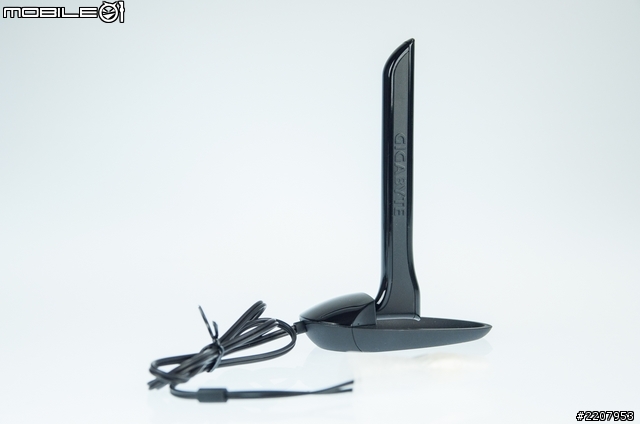

內附的延長天線可以180度調整角度,而且底座具有磁性,可以更彈性地調整與固定天線位置。

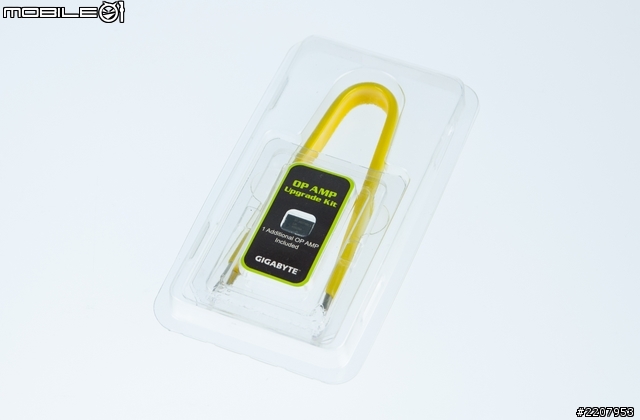

這款主機板的其中一個特色就是可以自己手動更換音效AMP晶片,而且除了原本就已經安裝在主機板的AMP之外,配件內還有附上一個讓使用者更換AMP的夾子以及另一顆不同音質特色AMP晶片讓使用者可以自己更換。

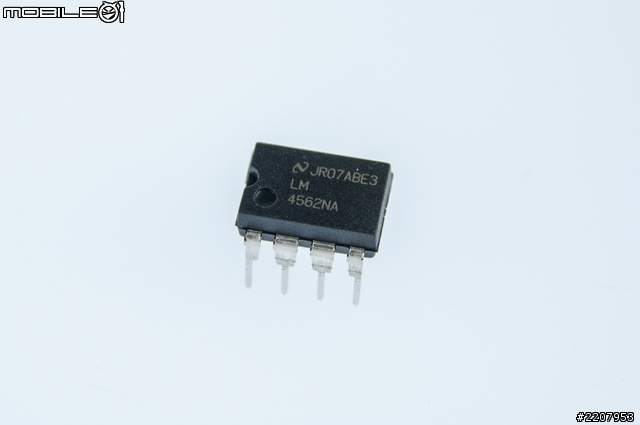

配件盒內所提供的AMP晶片型號是為LM4562NA。

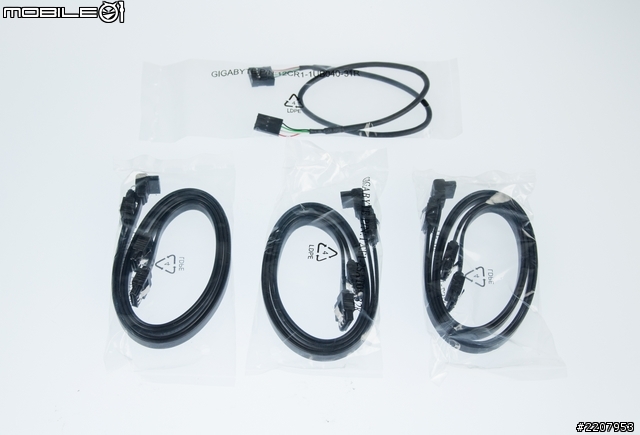

傳輸線材的部分則有提供了六條SATA傳輸線以及一條用來連結無線網卡與主機板的USB傳輸線。


這款主機板包裝裡面不只是配件眾多,就連說明書都提供了三本,在照片中左上角那一本主要是主機板介紹的一些規格、功能以及BIOS的設定說明。而右上角黃色那一本則是內附的無線網卡的安裝以及內附功能軟體的操作說明。至於左下角白色那一本則是多國語言版本的主機板安裝說明書。最後在右下角的兩張光碟片中,黑色那張則是主機板的驅動程式和一些專屬的功能軟體。另一片則是裝著無線網卡的驅動以及工具程式。

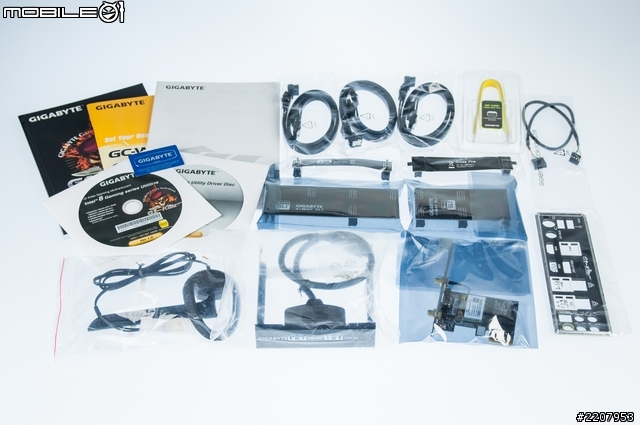

最後所有配件來一張大合照,全部擺在一起看起來真的挺多東西地。

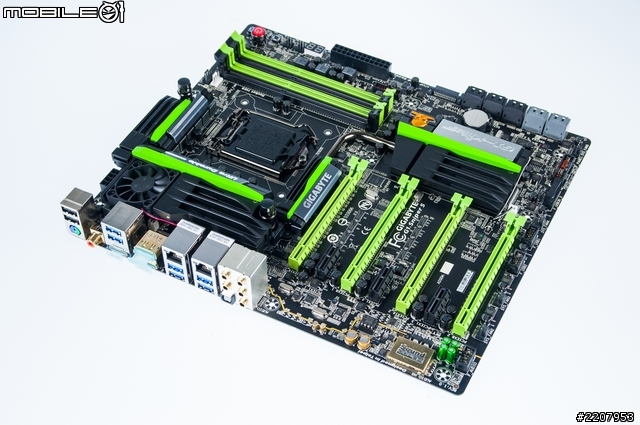

接著就來看看這款主機板的硬體規格吧!這次主機板的外觀配色一樣也是採用了G1.SNIPER系列慣用的黑綠配色。

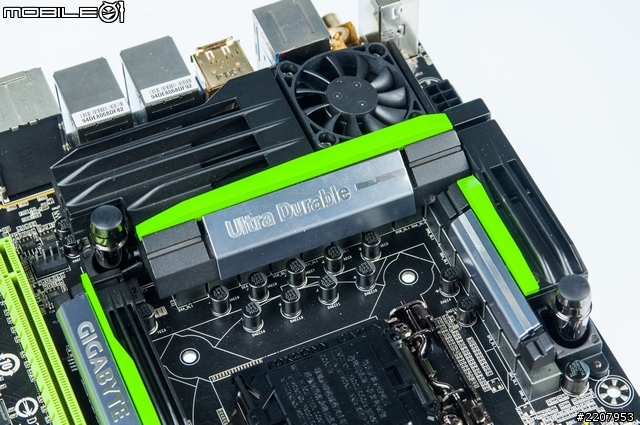

在處理器電源上所加入的散熱片也有加入了水冷孔的設計,可讓使用者自己擴充水冷散熱器設備,而且在散熱器上也直接加入了一個小風扇來加強散熱效果。

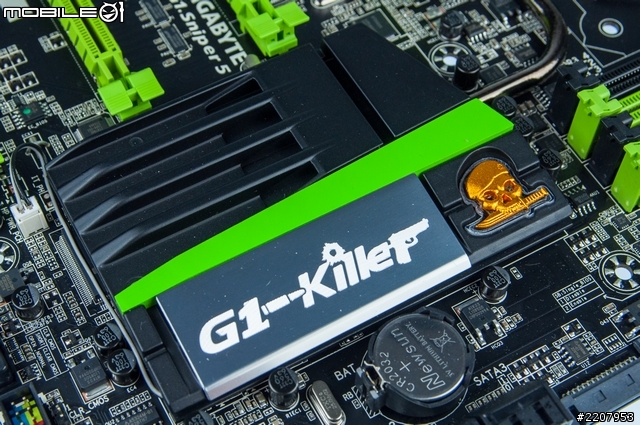

先前幾款G1.SNIPER主機板所加入晶片組散熱片都有蠻特別的造型設計,而這次G1.SNIPER 5上面的晶片組散熱似乎是個彈匣的設計,實際運作的時候,右下角的骷髏頭也會亮燈。

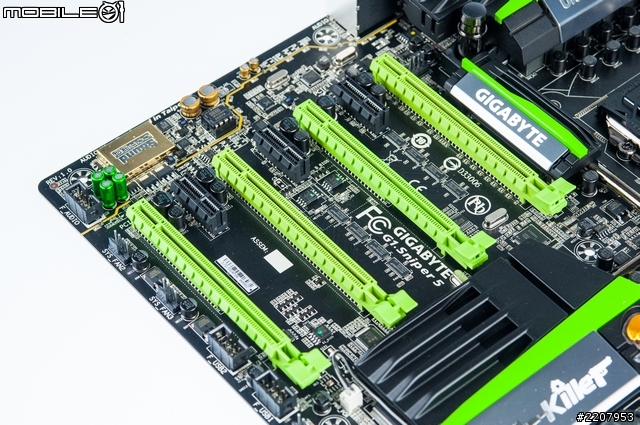

擴充卡支援方面,主機板上則是設置了4組PCIex16以及3組的PCIex1的插槽,並可支援AMD CrossFireX與NVIDIA SLI技術,最多可一次連結四張顯示卡。

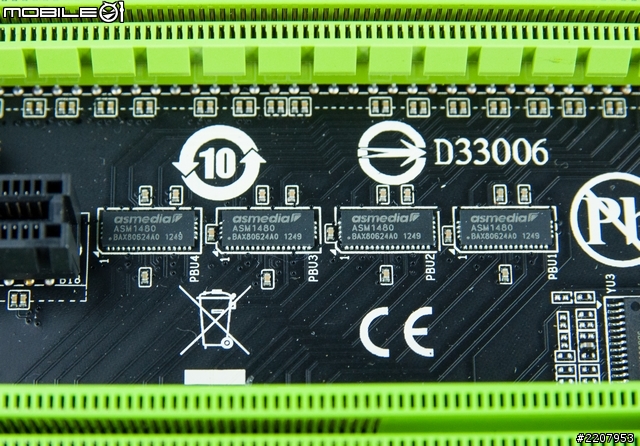

主機板上採用的是asmedia推出的ASM1480 PCIe 3.0訊號晶片。

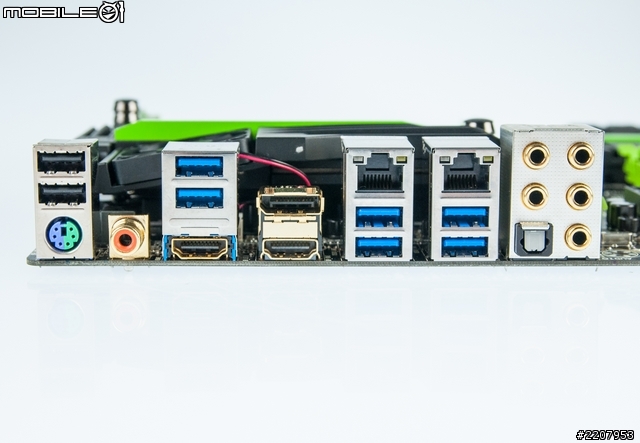

I/O埠的部分,除了提供了兩組USB2.0、六組USB3.0傳輸埠之外,還是保留了一個鍵盤滑鼠共用的PS/2插槽。影音方面,則是內建有兩組HDMI以及一組DisplayPort的影音輸出端子。而音效方面也同時提供了3.5mm、光纖以及同軸的三種端子,方便使用者連結不同的音效裝置。而且比較特別的一點就是各個影音端子的都有加入了鍍金處理。至於網路支援的部分,這款主機板除了配件附上的無線網路卡之外,一樣也有提供了兩組RJ-45的有線網路傳輸埠,皆具備了Gigabit的傳輸頻寬。

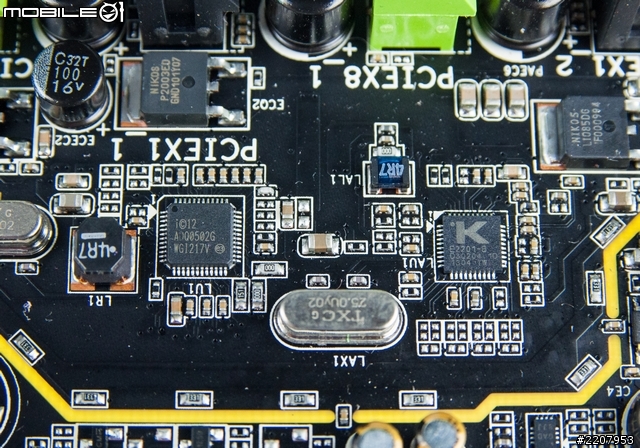

兩組網路埠分別是採用了Qualcomm Atheros Killer E2201以及Intel的WGI217V網路晶片。

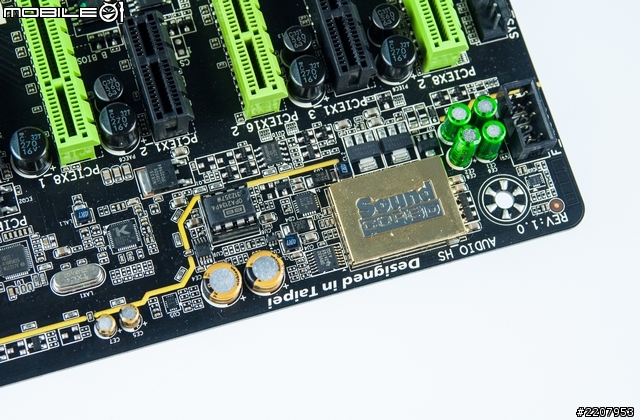

音效的部分則是採用了Creative的Sound Core 3D音效處理晶片,並且在隨附的軟體光碟內還有提供了SoundBlaster軟體套件來增強音效表現。另外,可以看到這張主機板在音效硬體的區域也特別做了隔絕設計,目地就是希望可以減少因為靜電而產生的音效雜訊問題。

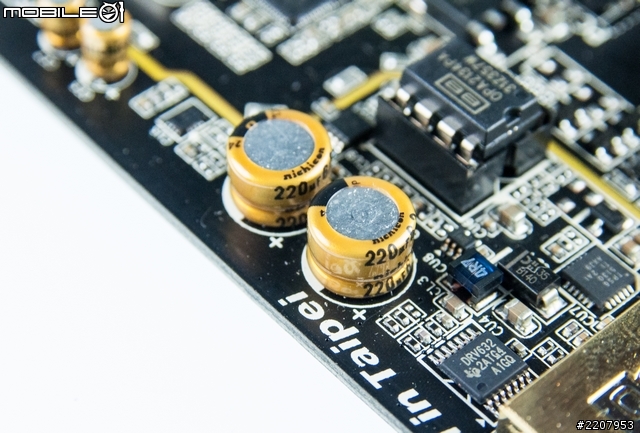

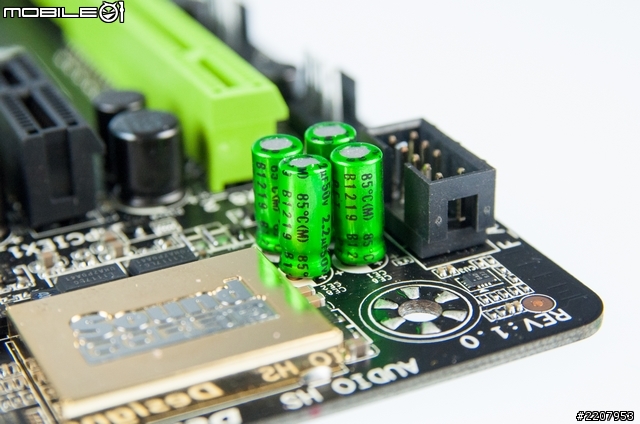

而在音效區域的部分,這款主機板也特別使用了音效專用的Nichicon MUSE ES及MW系列電容來增加音效品質的表現。

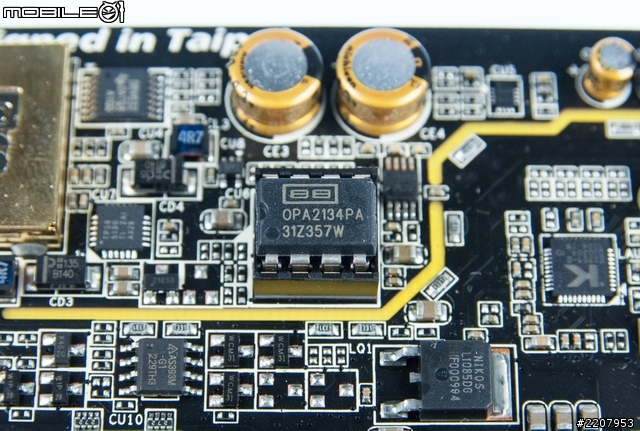

至於這次所主打的AMP-UP Audio技術便是可以自行更換這顆音效擴大晶片,除了原本就嵌在主機板上的OPA2134以及配件提供的LM4562NA兩顆擴大晶片之外,其實也有另外推出幾款各具不同特性的擴大晶片讓使用者自行選購。或是使用者有自己喜好的品牌或是比較熟系的擴大晶片產品,也可以自行到坊間的音響零組件專賣店選購安裝。

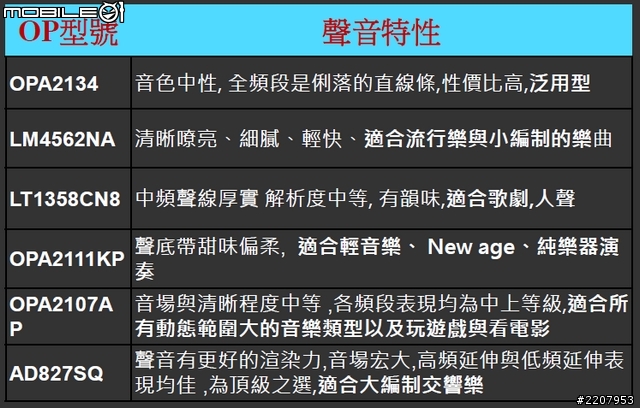

底下則是技嘉推出的各個AMP晶片型號與音質特性介紹,給網友們作個參考。


另外,在音效規格的部分,這款主機板還有特別針對電競耳機產品直接內建了一個專用擴大器,官方規格號稱最大能夠驅動600Ω的耳機。

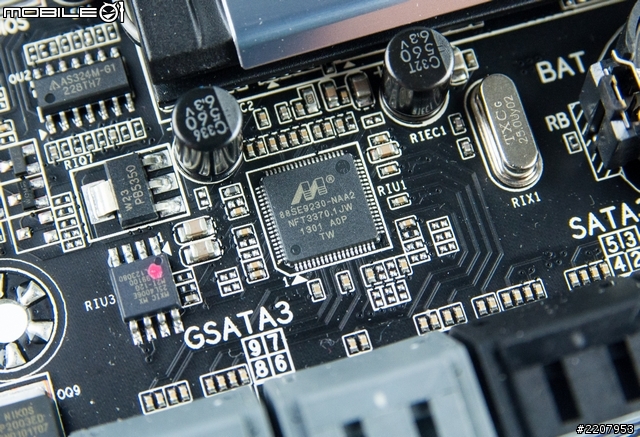

硬碟安裝支援的部分一共提供了10組SATA 6Gb/s的傳輸埠,其中六組是Intel Z87晶片原生,另外四組SATA 6Gb/s傳輸埠則是透過增加一顆Marvell 88SE9230晶片來擴充支援。

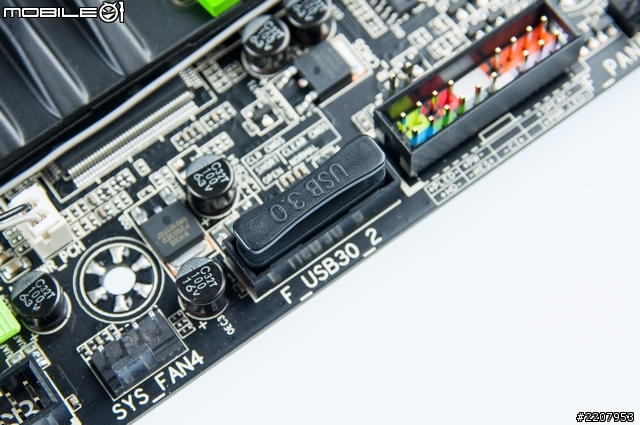

除了I/O背板的6組USB3.0傳輸埠之外,這款主機板上也有設置了兩組19Pin規格的USB3.0前置擴充埠,最多可再增加4組USB3.0。

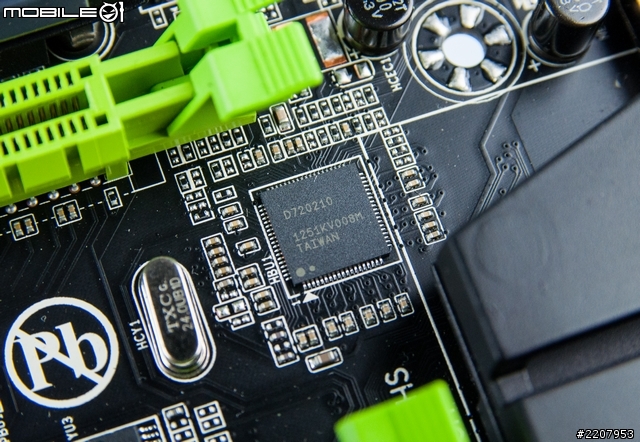

這款主機板所設置的USB3.0傳輸埠中,其中6組主要是Intel Z87原生支援,另外四組則是透過兩顆瑞薩電子所推出的D720210 USB3.0擴充晶片來增加。


針對USB2.0的部分,主機板上還有另外兩組9Pin規格的前置擴充槽,可再增加四組USB2.0的傳輸埠來使用。

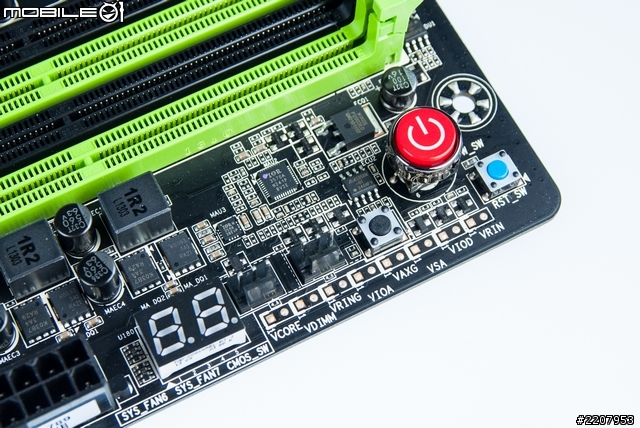

在記憶體旁邊則有設置了實體的電源開關、重新啟動以及Clear CMOS的功能按鍵,並且還有內建一個DeBug燈號,方便使用者快速查詢無法開機的問題。

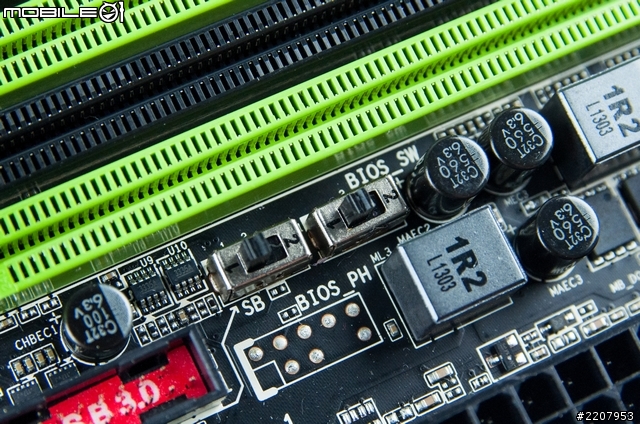

這款主機板也是採用了雙BIOS的設計,並且也有設置了實體的切換開關,讓使用者可以執行BIOS的切換動作。

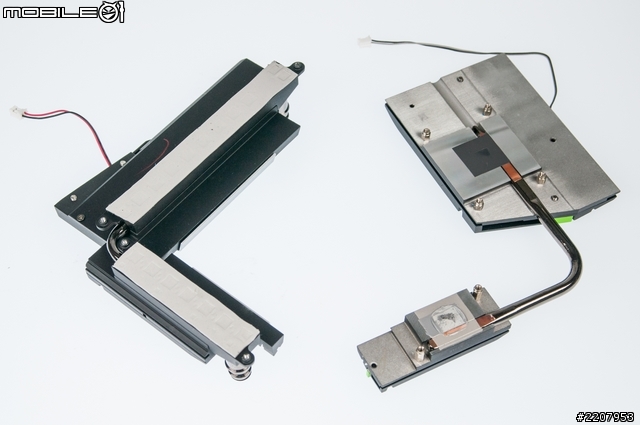

主機板上的散熱器是分成兩個模組,有水冷設計的那一組主要是加強供電元件的散熱。而另一組散熱模組則是針對晶片組和PLX的PCIe通到晶片來進行散熱。

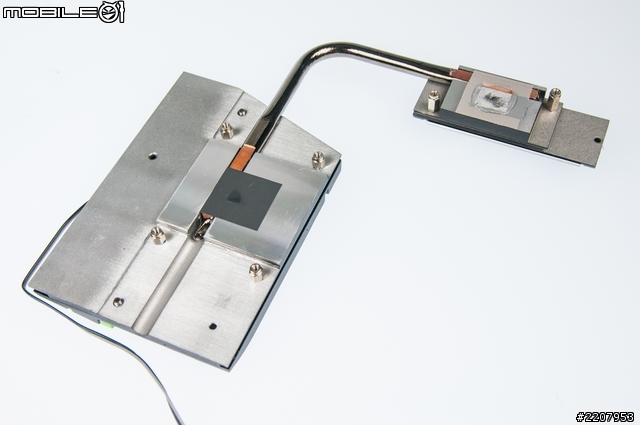

其中針對晶片組的散熱模組上則有連結了一根6mm規格的銅質熱導管,而且還採用了HDT的設計,直接將熱導管接觸晶片來加快導熱效果。

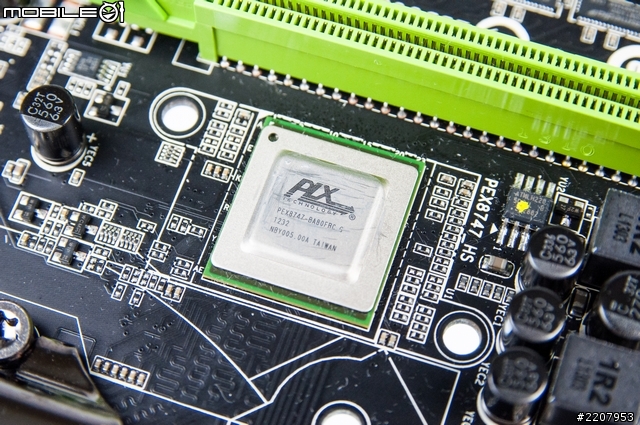

卸下散熱器後就可以看到這款主機板是採用PLX的PEX8747晶片來擴充PCIe 3.0的通道數量。

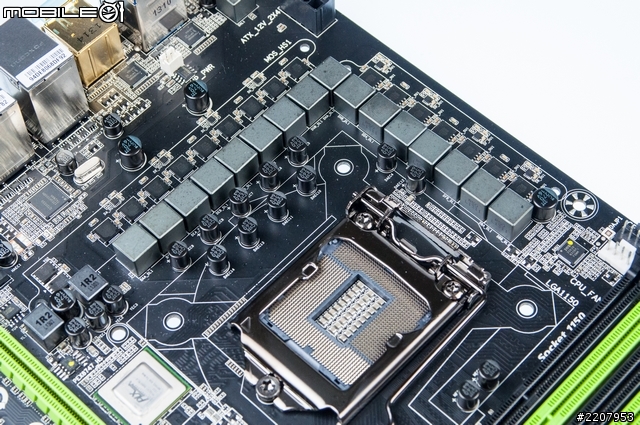

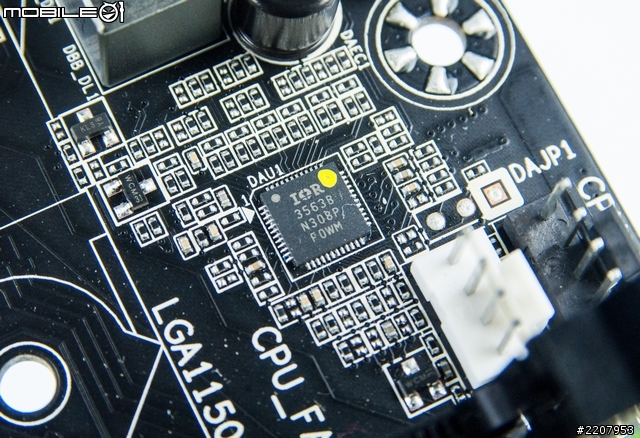

處理器的部分為16相供電的設計,並且是採用了IR 3563B的PWM晶片來控制供電相數。

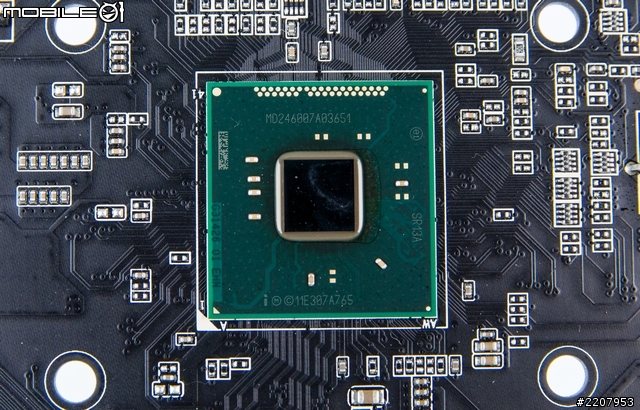

主機板上Z87晶片組。



BIOS介面設計

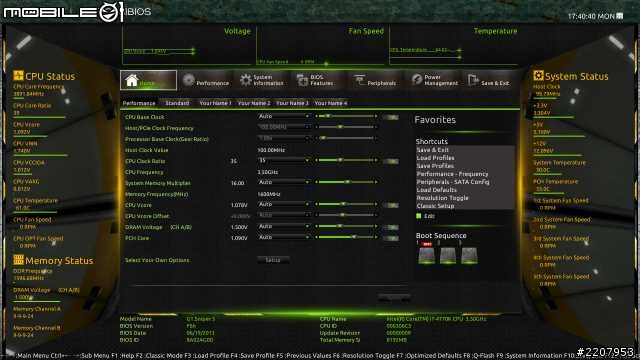

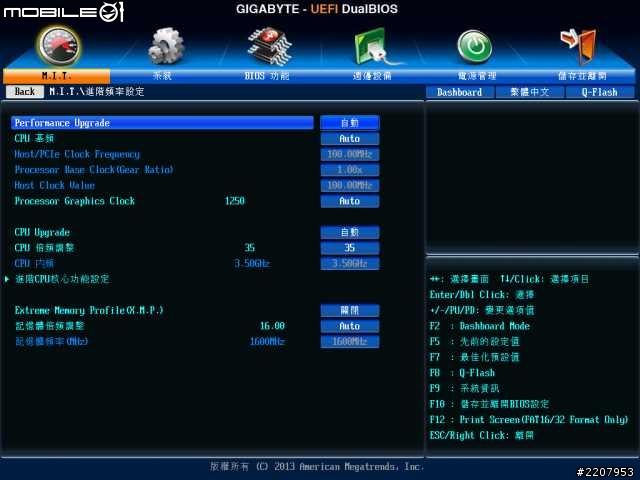

在BIOS的部分,最近幾款技嘉的主機板都開始採用這種視窗介面的BIOS,與一般BIOS比較不一樣的地方,就是除了一些基本的參數設定選項與頁面之外,在畫面的四周也都有加入了一些像是處理器、記憶體、主機板或是風扇等硬體的電源、時脈以及風扇轉速之類的資訊。並且在畫面的上方也有設置了電壓、溫度以及風扇轉速的即時運作圖表,方便使用者查看各項硬體的運作狀況。不過這版的BIOS畫面雖然有很多資訊,但似乎稍嫌雜亂,而且為了要讓設置周圍的資訊,中間參數設定的畫面也小了許多。


若是對新的BIOS不習慣的話,技嘉還是有保留了舊版的BIOS介面,可直接在BIOS內快速切換。



隨附應用軟體介紹

技嘉APP Center

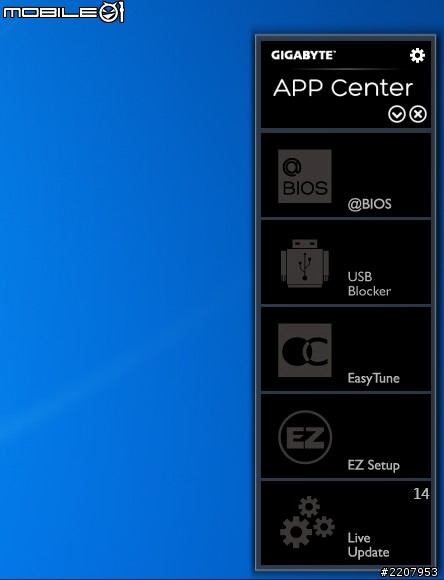

再來看到軟體的部分,最近技嘉主機板產品幾乎都有提供了一個叫做APP Center的小軟體,主要的功能是可以整合一些技嘉所提供的工具軟體,就不用像以前一樣要一個個找軟體捷徑,使用起來也比較方便一點。

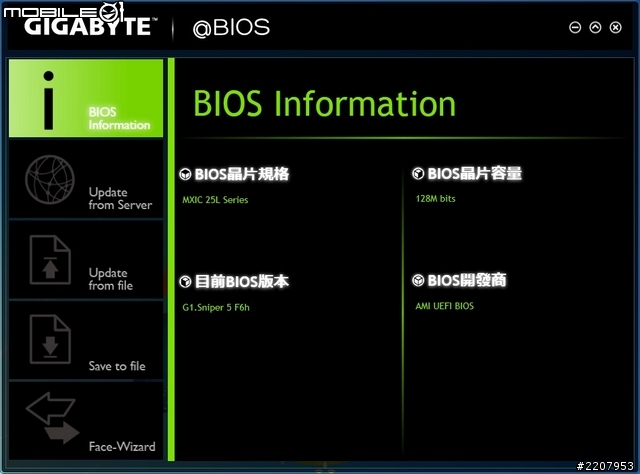

應用軟體的方面,技嘉所提供的@BIOS軟體主要是可以讓使用者在系統內就能看到目前主機板的BIOS資訊,並且也可以透過網路或是直接讀取檔案的方式來更新BIOS的版本。

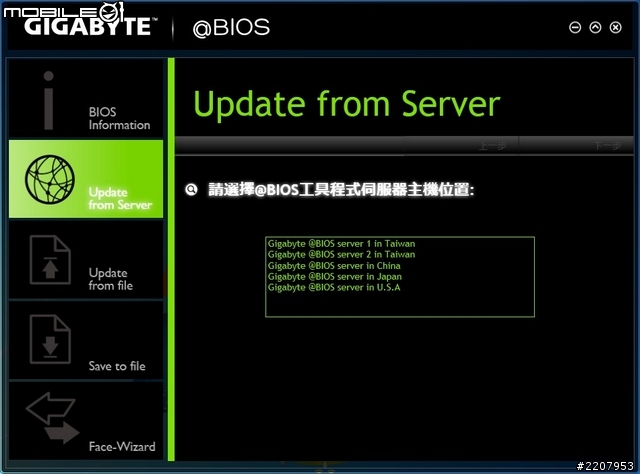

要上網更新BIOS的時候,軟體裡面則是已經內建了幾個伺服器位置讓使用者自行選擇下載。

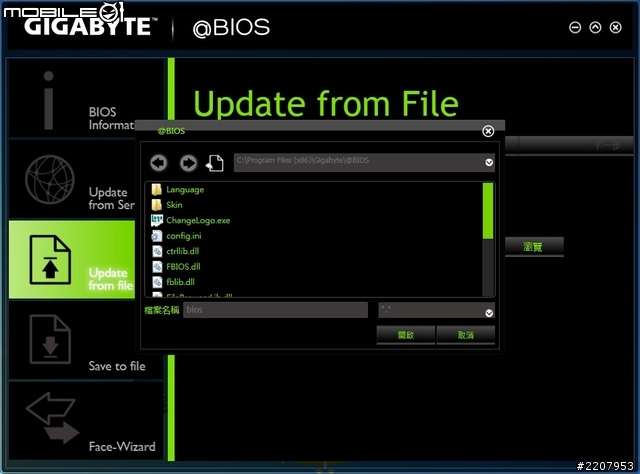

除了上網之外,也可以透過直接讀取硬碟或是其它儲存裝置內的更新檔來升級BIOS版本。

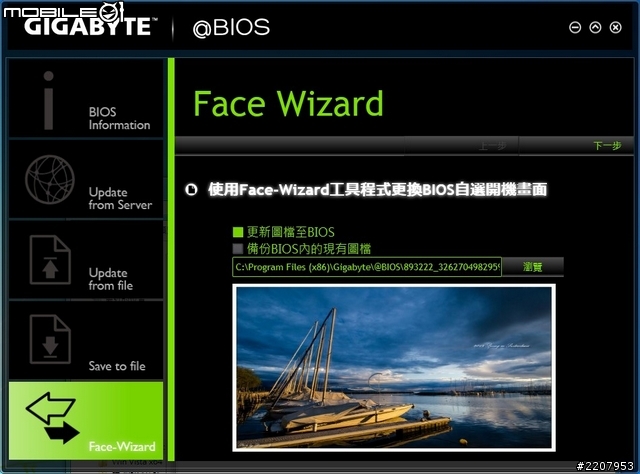

另外,在其中的Face-Wizard分頁,則是一個可以自行更換主機板開機畫面的工具,只要選擇自己喜歡的JPEG、BMP或是GIF等格式的影像檔來上傳更新,之後開機會出現自己所設定的畫面。不過,應該是因為BIOS容量的限制,上傳的圖檔大小似乎要在200KB以下,才有辦法更新成功。

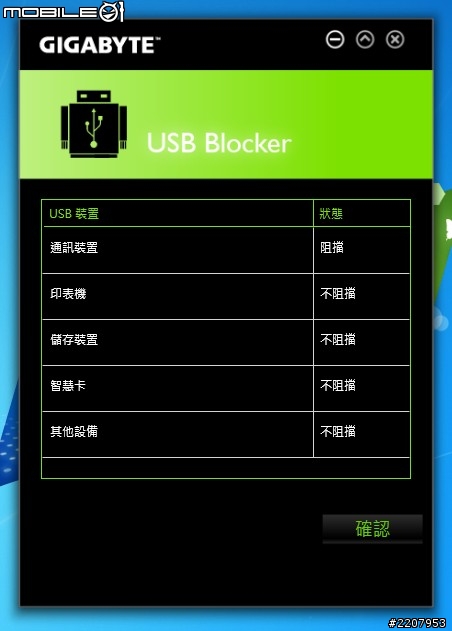

技嘉所提供的工具軟體中有一個叫是USB Blocker的程式,可以幫使用者阻擋一些像是通訊裝置、印表機、儲存媒體或是智慧卡之類的USB儲存裝置,避免電腦因為一些陌生的USB裝置侵入造成中毒或是資料外洩的問題,增加電腦的安全性。


至於Easy Tune這款軟體,相信只要有使用過技嘉主機板的玩家應該對它不陌生。這軟體最主要的功能就是可以直接查看到目前電腦硬體的運作資訊,或是調整一些零組件的參數來進行超頻。而這次在技嘉也將這款軟體直接整合在APP Center中,而且整體的操作介面也與之前大不相同。

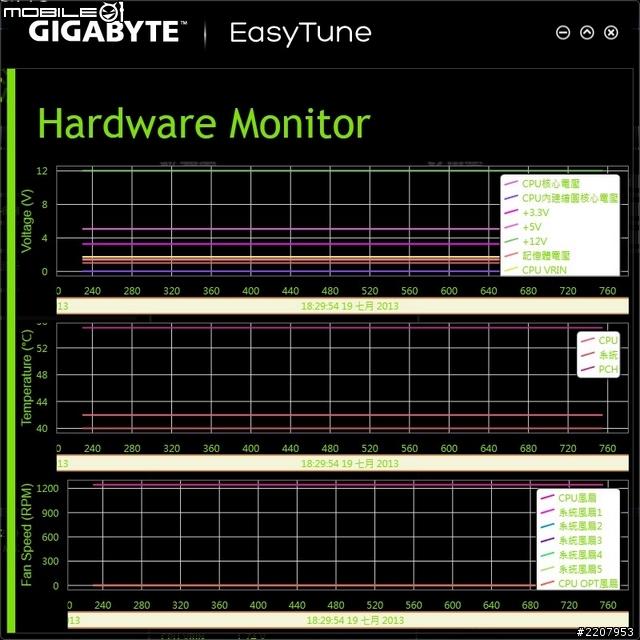

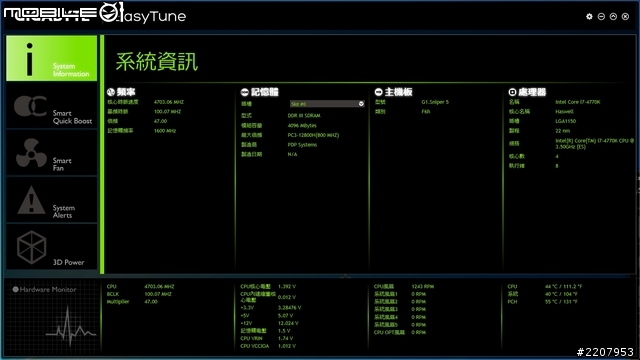

使用者除了可以在軟體主畫面底下看到一些像是處理器時脈、電壓、溫度以及風扇轉速的資訊之外,直接點選左下角的 Hardware Monitor硬體監控功能就會跳出圖表式的監控畫面。

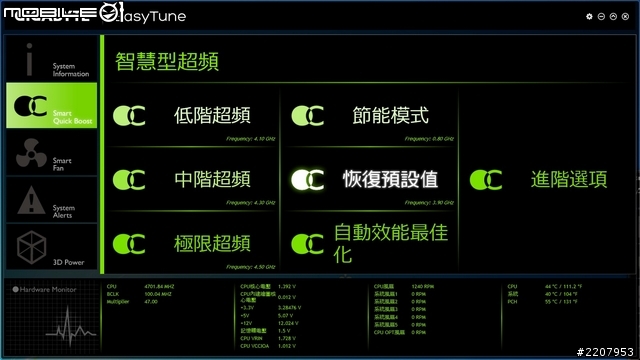

這次的快速超頻的選擇則是分為低階、中階、高階、節能以及自動效能最佳化等選項,只要直接點選之後,軟體便會自動各項參數的調整。

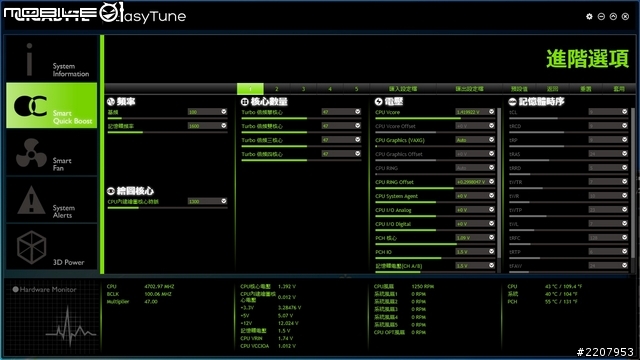

除了快速超頻的選項之外,軟體內一樣也有提供可自行手動設定各項參數的進階選項,讓有更高超頻需求的使用者可以執行更多細部調整。

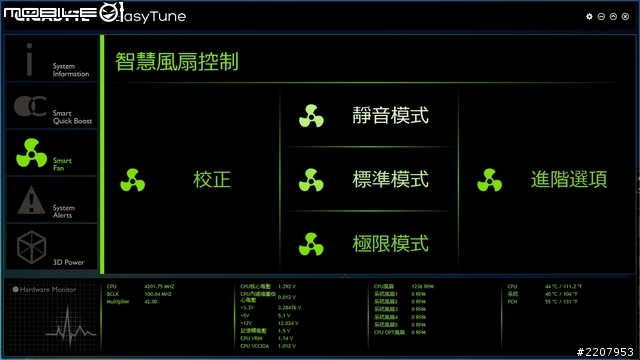

在Easy Tune內的智慧風扇功能中,也有設置了校正、靜音、標準以及極限等不同等級的運轉模式,讓使用者可依照自己系統的設定狀況來快速調整。

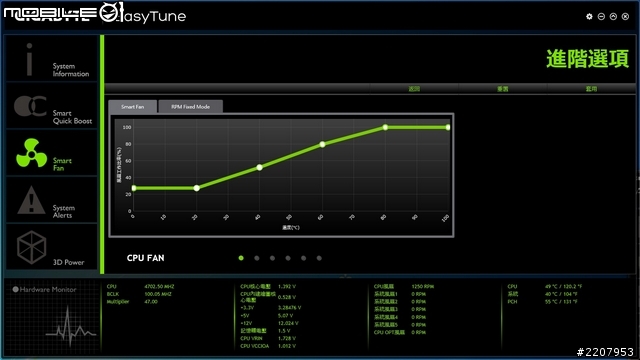

若是有更細部的調整需求,也可以進入進階選項內手動調整溫度與風扇轉速效率的圖表。

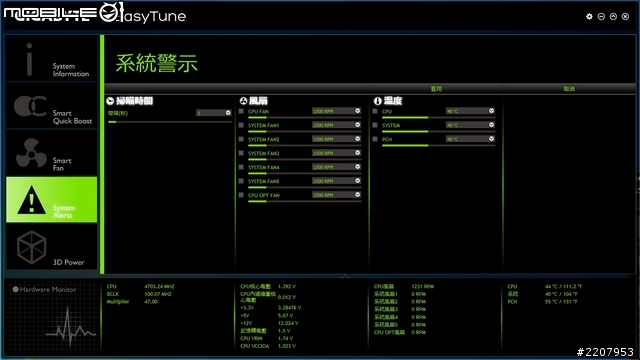

至於System Alers的系統警示功能頁面中,則是可以先自行調整風扇轉速以及CPU或主機板晶片溫度值,之後當主機板實際運作時,若是系統風扇與零組件運作溫度達到設定值的時候,軟體就會自動跳出警示訊息。

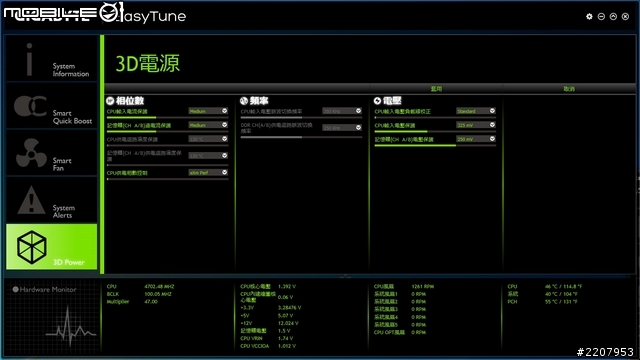

這次在Easy Tune裡面也直接整合了技嘉的3D Power功能,讓使用者可以在這個功能頁面內來調整相位數、頻率以及電壓之類的電源設定。

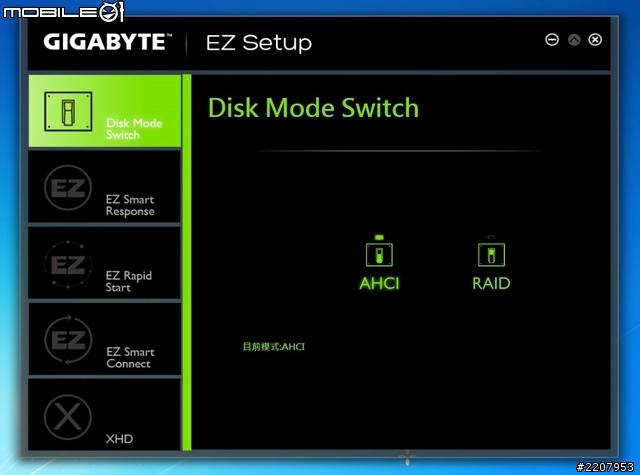

另外,整合在APP Center內的應用程式還有一個叫做EZ Setup的軟體,這個軟體主要的功能除了是可以讓快速選擇主機板的硬碟模式之外,也設置了一些Z87晶片組功能的快速設定。其中硬碟模式切換頁面內則是設置了AHCI以及RAID兩種模式選擇。

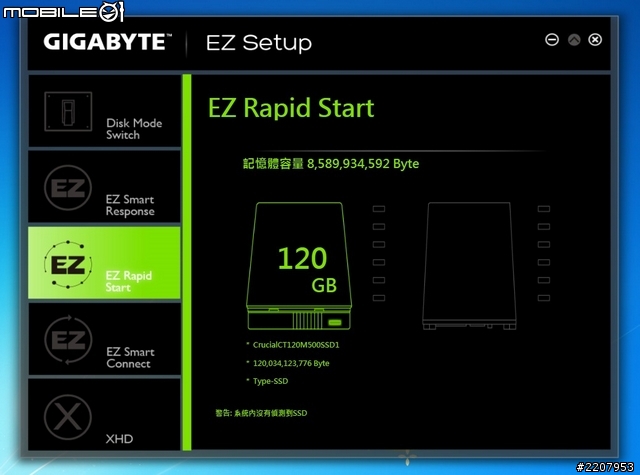

若是使用者的系統碟是一般硬碟並且有安裝一個小容量的SSD時,就可以利用EZ Rapid Start這個選項來進行硬碟加速的設定。

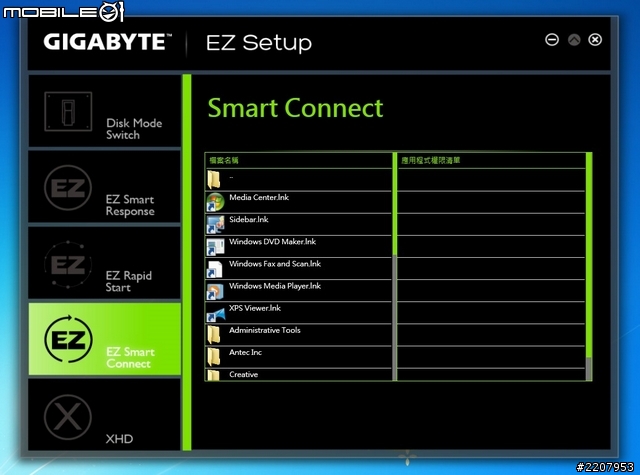

Intel Smart Connect最主要的作用就是系統即使在睡眠的狀態,也可以讓一些程式持續透過網路來執行作業,而技嘉所提供的EZ Smart Connect功能頁面中,就可以幫使用者快速開啟這個功能並且設定哪些程式需要保持連線。


Killer網路晶片專屬管理軟體

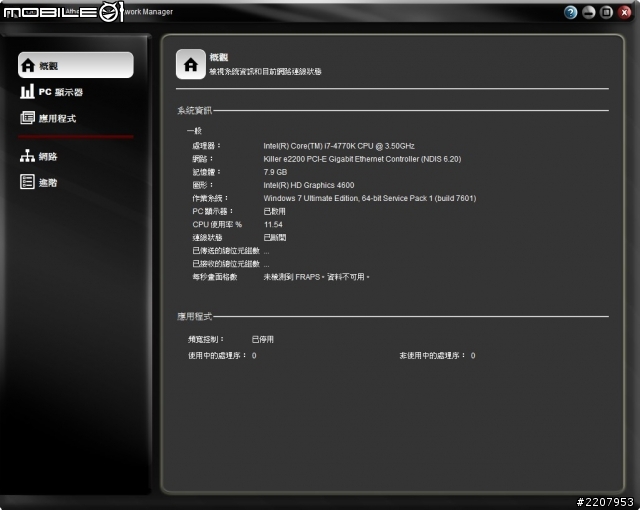

除了技嘉APP Center裡面的軟體之外,隨附光碟內也有提供了一個Killer網路晶片專屬的Qualcomm Altheros Killer Networ管理應用程式,可以讓使用者來進行一些網路設定操作或是網路頻寬的分配管理。在其中的概觀分頁中,則會直接顯示目前的系統資訊以及頻寬控制的狀況。

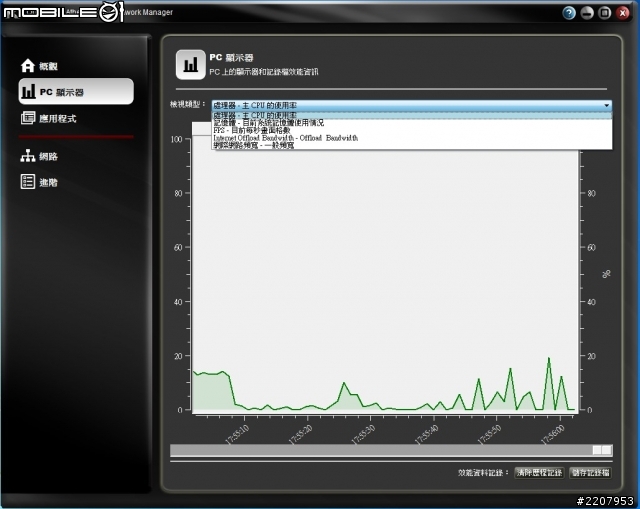

PC顯示器的分頁裡面主要是以圖表的方式來顯示處理器時脈、記憶體使用量以及網路流量的一些資訊。

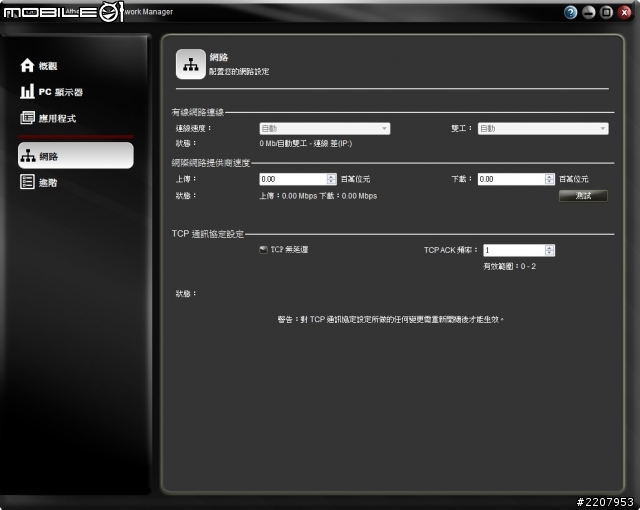

網路功能頁面裡面主要是可以查看有線網路的連線狀況,或是來設定上傳下載的頻寬。

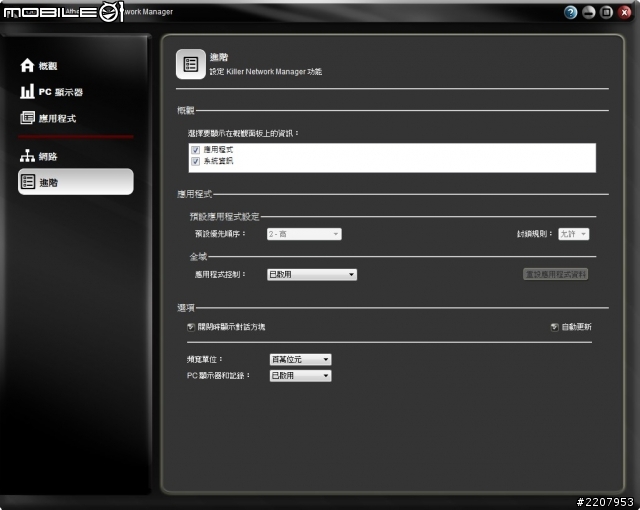

至於進階的選項中則是可以調整主頁面要顯示的功能分頁或是一些應用程式的優順序設定。


Sound Blaster音效軟體

音效的部分,在這款主機板上則是提供了完整版的Sound Blaster音效軟體,在其中的SBX PRO STUDIO功能頁面內,針對音響效果的部分主要是提供了Surround、Crystalizer以及Bass等三個調整選項,而且在軟體的上方也有預載了一個測試影片,當調整完各個音效之後,就可以直接播放測試來聽聽看調整後的實際效果。

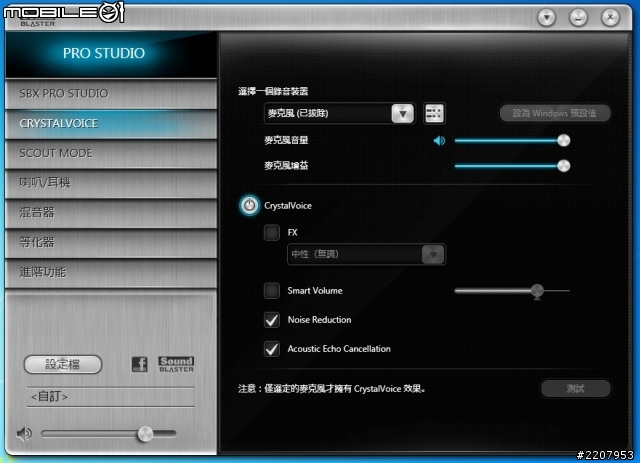

CRYSTALVOICE的功能則是可以增加麥克風的清晰度,不過在底下的注意事項則是說明要使用具備這項功能的麥克風才會有效果。

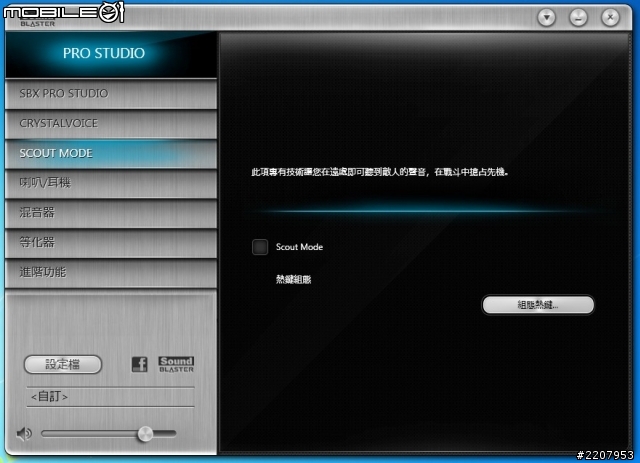

至於SCOUT MODE則是針對遊戲玩家所設計的功能,當開啟這項功能之後,就能比較清楚地聽到遊戲中敵人的相對位置,避免遭到偷襲的狀況。而這個功能也可以自訂熱鍵,之後即便已經進入遊戲之中,也可以透過熱鍵來開啟這項功能。

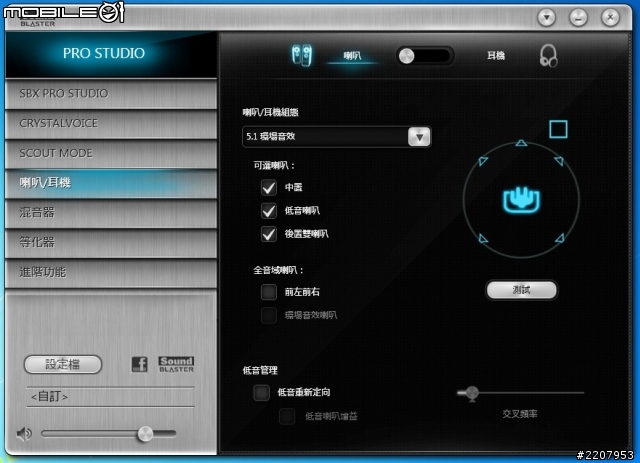

喇叭耳機的分頁中則是可以快速設定目前的喇叭組態與音場,並且有特別提供了低音管理功能來調整低音效果。

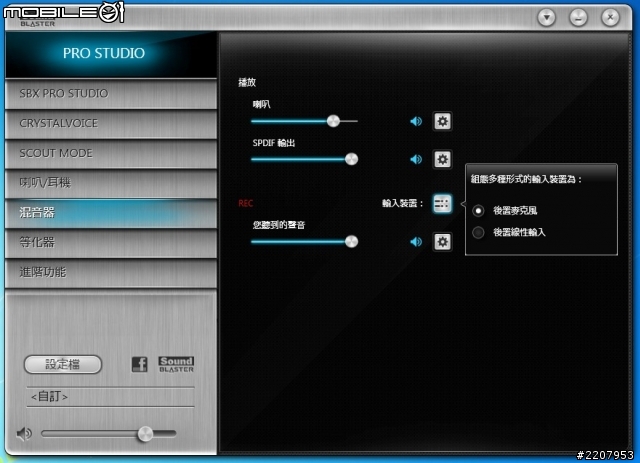

在軟體之中也有提供了簡單的混音功能,可將不同音效輸入裝置的聲音進行混合與錄製。

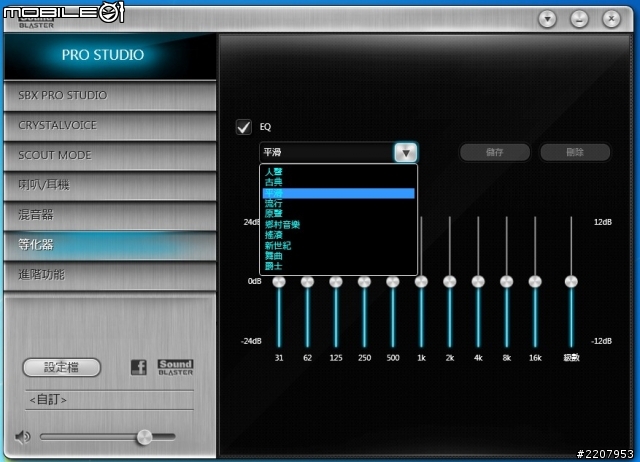

至於等化器的功能,在這款軟體上也有提供。

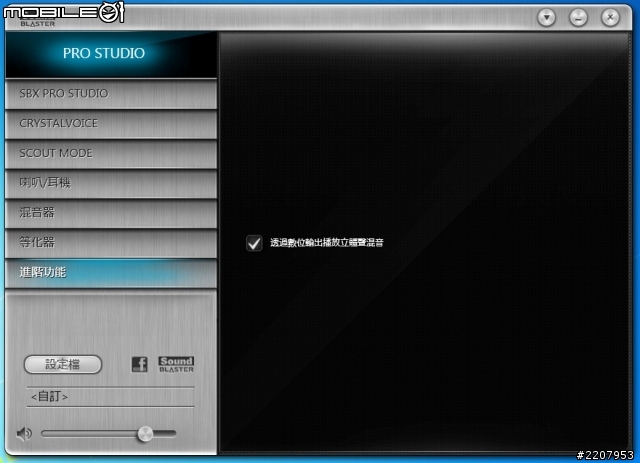

進階功能內只有提供一個「透過數位輸出播放立體聲混音」的功能選項。



效能測試

看完各項規格與特色的介紹後,最後不免俗地還是要來測試一下實際效能的表現,這次的測試主要會分為兩個部分,一個是主機板在預設BIOS設定狀態下的效能表現,另一個則是透過BIOS內的快速超頻選項直接將處理器超頻至4.7GHz來進行測試,讓網友可以做個超前後的效能比較。以下則是小編這次測試主機板所搭配的其它零組件清單,再給大家做個參考囉!

處理器:Intel Core i7-4770K
硬碟機:美光 M500 120GB固態硬碟
記憶體:Kingston DDR3-1600 4GBx2
電源供應器:技嘉 1200W
作業系統:Windows 7 旗艦版64位元

PCMark 7測試軟體

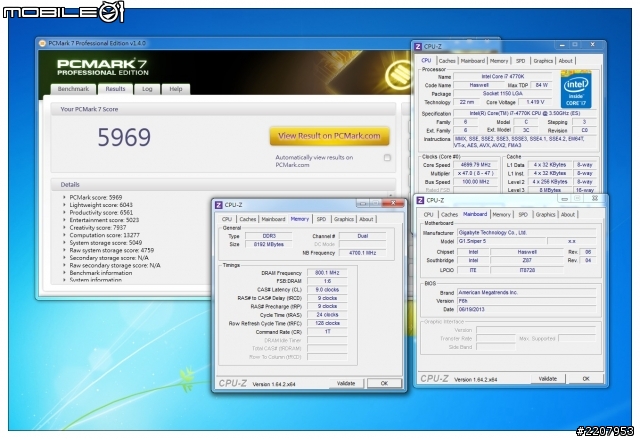

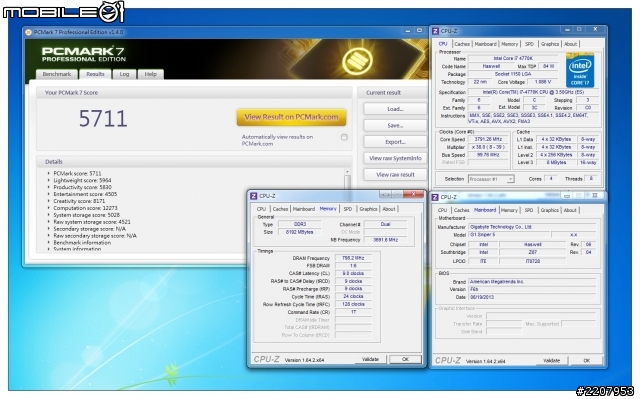

當主機板在預設的狀態時,效能評測的結果總分為5711分,將處理器超頻至4.7GHz之後,效能評測的結果總分為5969分。




PCMark 8測試軟體

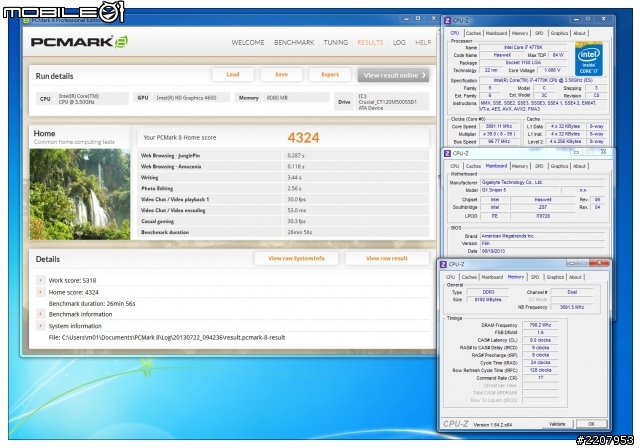

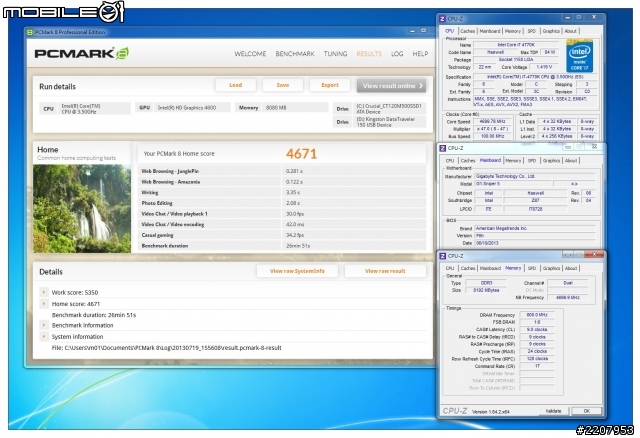

當主機板在預設的狀態時,在HOME的測試項目效能結果總分為4323分;將處理器超頻至4.7GHz之後,在HOME的測試項目效能結果總分為4671分。

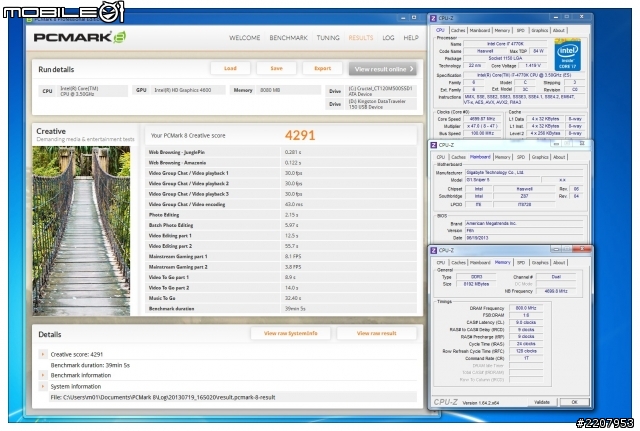

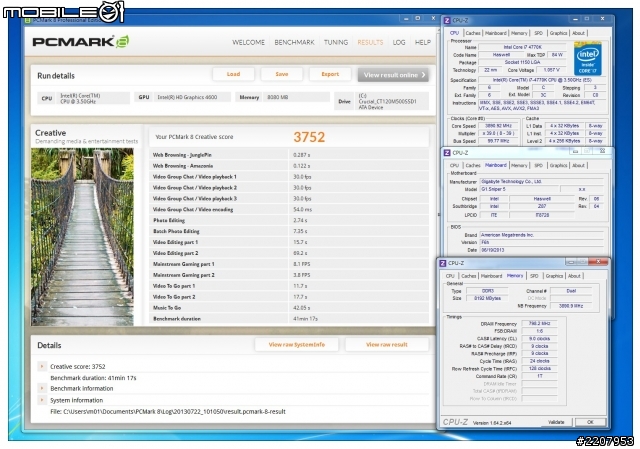

當主機板在預設的狀態時,在Creative的測試項目效能結果總分為3752分;將處理器超頻至4.7GHz之後,在Creative的測試項目效能結果總分為4291分。

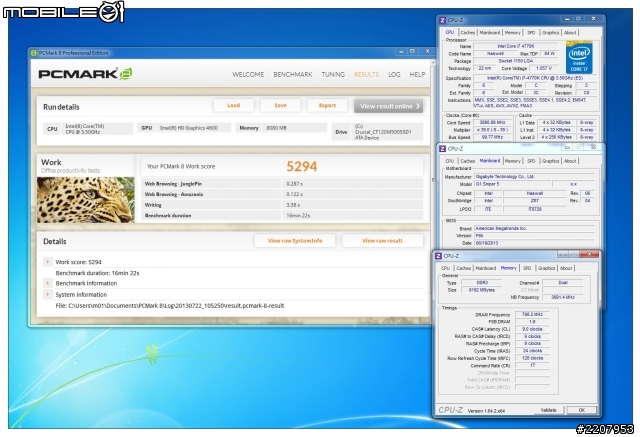

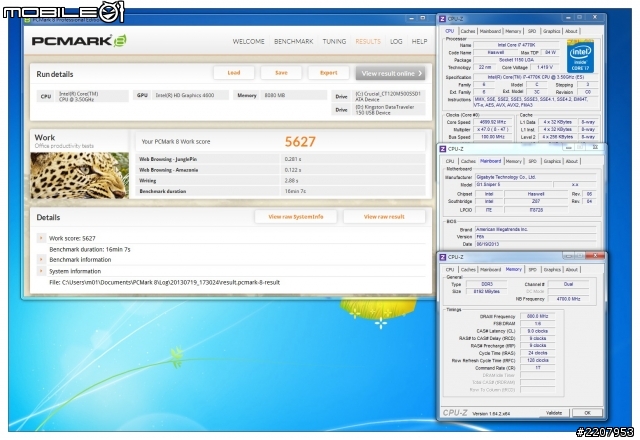

當主機板在預設的狀態時,在Work的測試項目效能結果總分為5294分;將處理器超頻至4.7GHz之後,在Work的測試項目效能結果總分為5627分。




CrystalMark 2004R3測試軟體

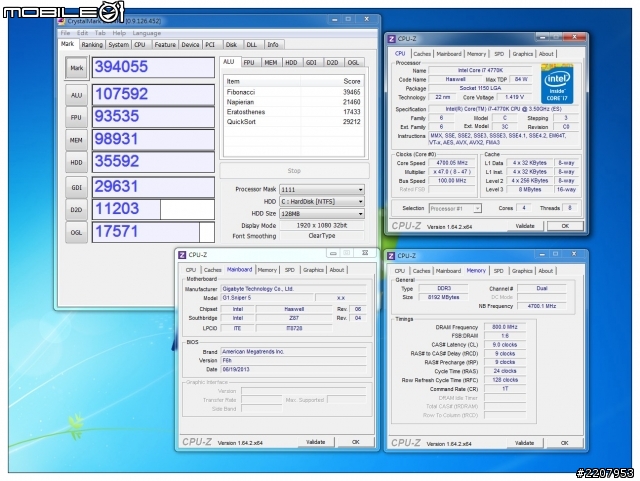

當主機板在預設的狀態時,效能評測的結果總分為328688分,將處理器超頻至4.7GHz之後,效能評測的結果總分為394055分。





測試總結

就規格面來看的話,這款主機板無論是用料或是硬體規格方面,的確比一般主機板都要來得充足,而且隨附的配件,也算是相當豐富,算是相當有誠意的規格設計。不過,在BIOS的設計上,雖然畫面豐富炫麗,但似乎稍嫌複雜,若是可以用一些比較簡單的背景圖,應該可以讓使用者比較好操作一些。

超頻操作上,由於內建的軟體以及BIOS上都已經直接加入了快速超頻的功能,所以基本上只要手邊的處理器體質沒有太大的問題,要用空冷直接上到4.7GHz,還算蠻容易地,也不用考慮太多參數的調整。但要是有更高時脈的超頻需求,可能就得在自己花點心思來調整處理器參數,而且散熱方面也要更多考量。

最後在音效表現上,搭配隨附的Sound Blaster音效軟體一起使用的時候,音響效果確實有蠻多地改進,再加上可以更換AMP晶片的設計,也讓使用者可以彈性地調整自己想要的音質特性。而實際搭配原本內建在主機板上的OPA2134AMP晶片聆聽一般的流行音樂時,表現算是比較中規中矩,細節分布比較平均一些。而使用配件提供的LM4562NA時,在人聲方面則有比較明顯一點,算是還蠻適合用來聽流行歌曲或是比較突顯人聲音樂。
