隨著網路速度愈來愈快,不少人開始會想要架設一個自己專屬的個人網站或是網路儲存裝置來進行遠端資料存取的動作。然而要架設這類功能的硬體設備選擇方面,要用一般個人電腦的話當然也是可以,但因為需要隨時存取資料,所以機器勢必就要24小時持續開機,這時若是使用一般電腦來作為主機的話,耗電量問題就會比較明顯許多。而且在遠端連結以及流量控管的問題上,一般電腦也必須要另外尋找第三方軟體來輔組,使用上稍微麻煩了一些。所以針對這類個人、SOHO或是小型公司的架站或是網路儲存裝置的需求,開始有不少廠商推出了小型的伺服器產品。這類伺服器的主要特色,除了比一般伺服器體積要更小一點之外,通常也已經整合了一些專屬的控管軟體,讓使用者可以更快速知道伺服器在硬體或是網路流量的狀態。而這次HP要跟大家介紹的ProLiant MicroServer Gen8便是針對這類需求所設計的微型伺服器。


外觀與硬體規格

雖然說這是一款微型伺服器,不過實際的產品外箱還是挺大一個。


打開上蓋後便發現這外箱體積之所以比較大一些,主要是因為裡面有兩個用來防撞避震的保麗龍。

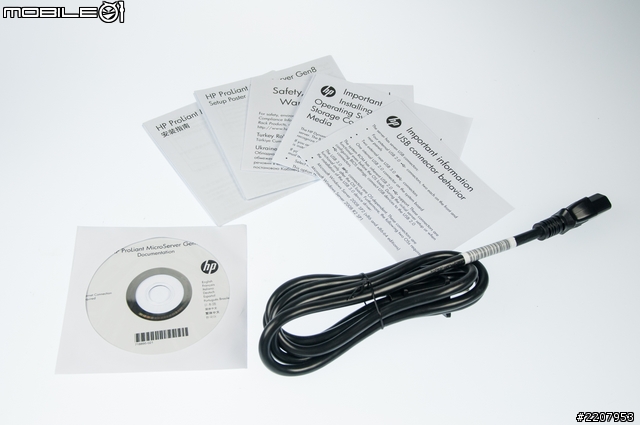

這款微型伺服器的配件並不多,只要是一張裝有多國語言文件的光碟片、一條電源連接線以及幾張紙本的安裝指南。

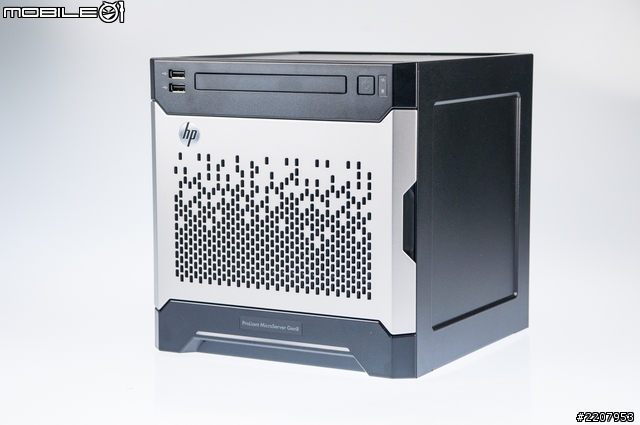

接著來看一下這款伺服器的主體吧!這次HP所推出的微型伺服器的外觀尺寸約是23.24x22.97x24.51cm,體積算是蠻小的,而且在外型設計上,也比較沒有一般伺服器那樣那麼生硬的感覺。若不特別說明的話,應該也有不少人會覺得這是一款小型的桌上型電腦吧!

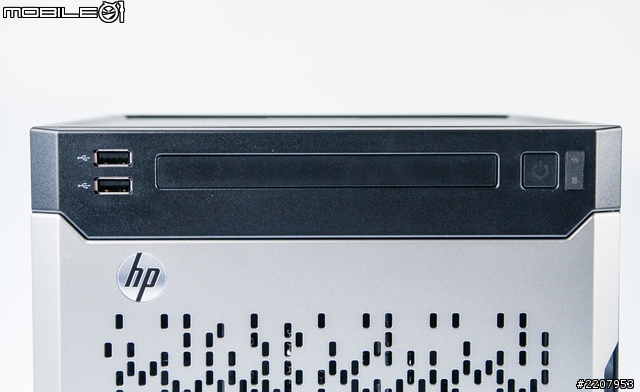

在這款伺服器前面板的上方,仍留有一個薄型光碟機的安裝空間,讓使用者可以自行擴充。不過光碟機算是選購的配備,標準配備並沒有提供。

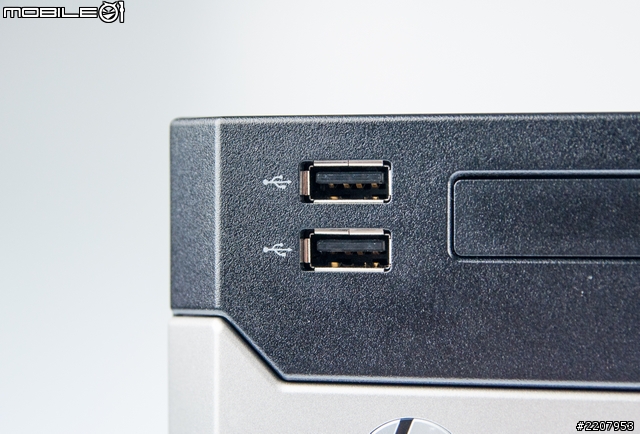

前置面板的左側也有設置了兩個USB2.0的傳輸埠,讓使用者可以外接其它周邊。

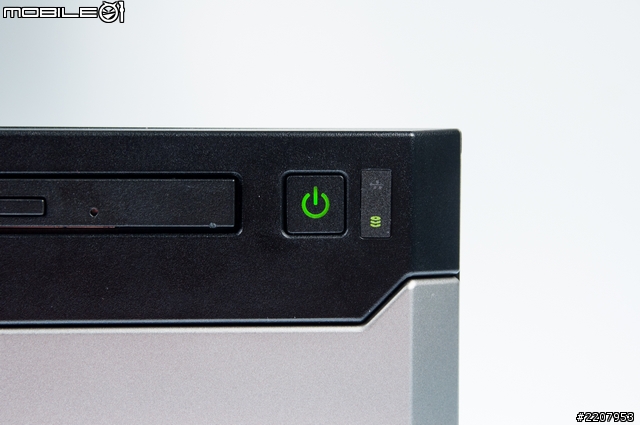

面板右側上便是實體的電源按鍵,旁邊同時也設置了網路與硬碟訊號指示燈號,讓使用者可以直接看到目前網路連線以及硬碟讀取的狀況。

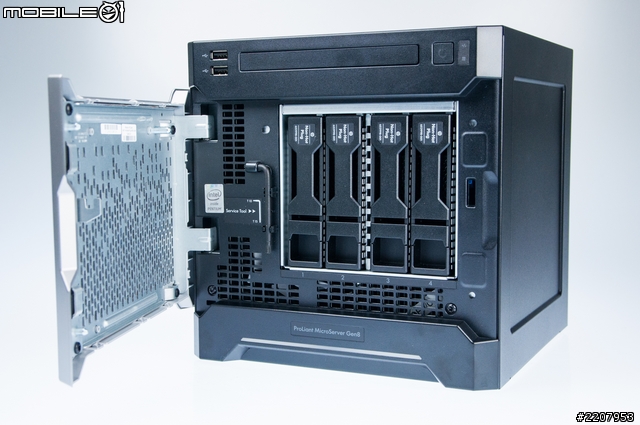

機身前面板中間的銀色區塊其實是一個磁吸式的外蓋,掀開後便可看到四個安裝硬碟的擴充插槽。

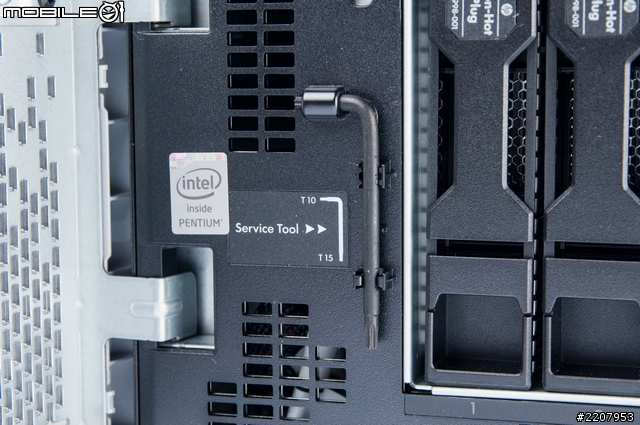

在硬碟槽的旁邊則有附上了L型的星型螺絲工具,兩頭分別可支援T10與T15兩種螺絲規格,之後在這款伺服器的上的各項硬體拆裝,幾乎都是利用這個工具來進行裝卸。

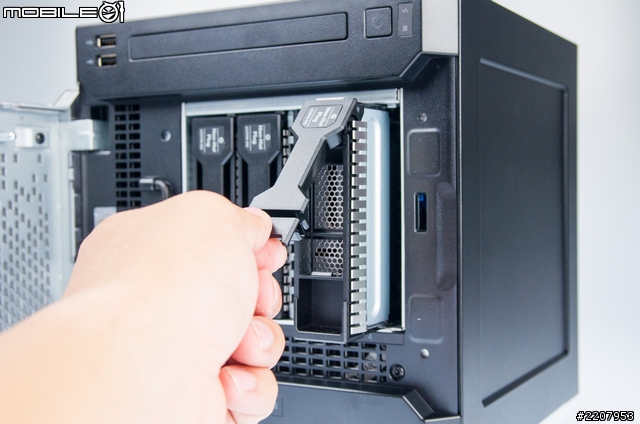

要卸下硬碟架的時候,則需要先撥開外面的安全扣,再往外抽出就可以拿出硬碟架。

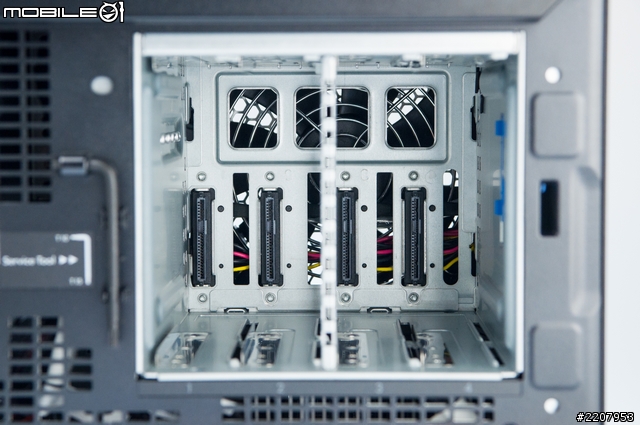

卸下硬碟架後,可以看到四個硬碟空間裡面皆有分別設置了SATA電源與傳輸的熱插拔模組,所以只要將硬碟先固定在硬碟架上,就可以快速的抽換使用。而伺服器內也已經內建了HP Dynamic Smart Array B120i 控制器,可支援Raid0、1以及1+0的磁碟陣列模式。

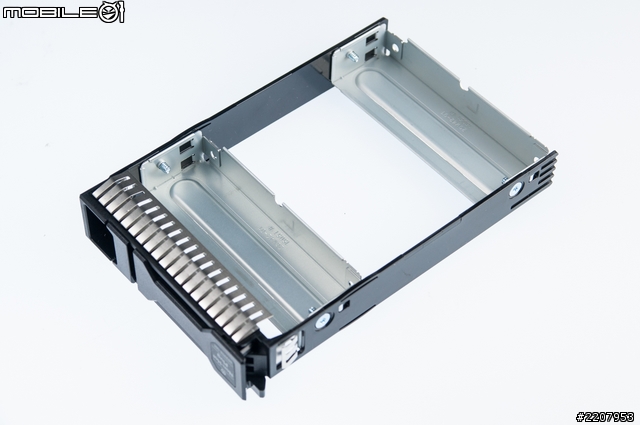

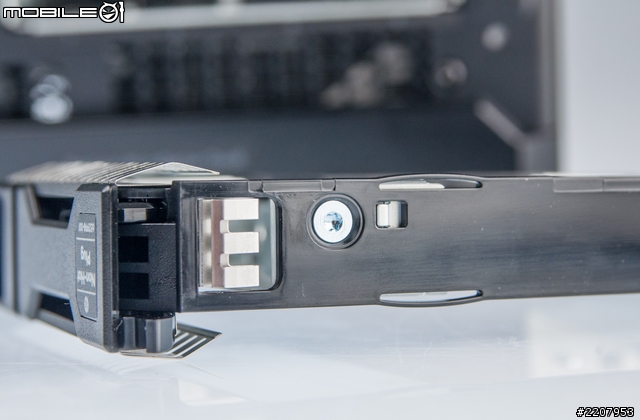

硬碟架上有兩個固定鐵架,實際安裝時必須要先卸下。


固定硬碟的螺絲也是採用星型的設計,所以剛剛看到的L型工具便可以派上用場啦!

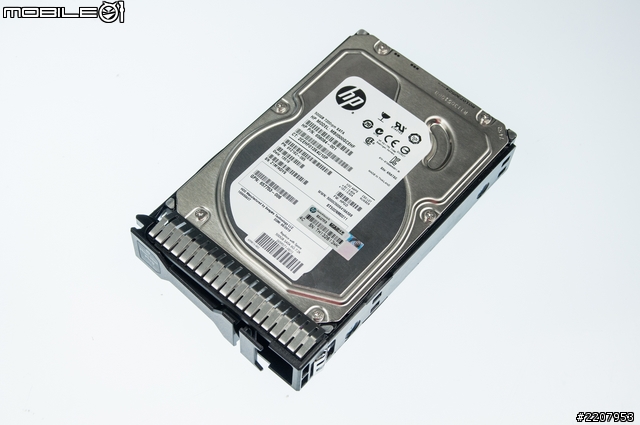

硬碟快拆架實際裝上硬碟後的模樣。不過要特別說一下的是,這款伺服器的標準配備其實並沒有提供硬碟,必須要另外選購喔!

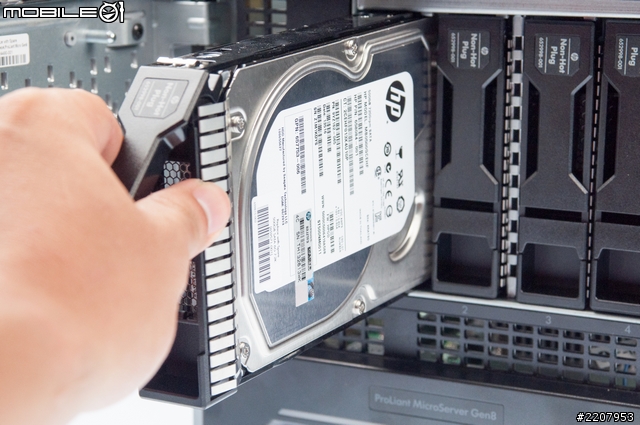

將硬碟固定在快拆架之後,直接放入原來的插槽就可以完成硬碟的安裝。


在機身正面的下方也有加入一個藍色燈條的設計,這個燈條的設計除了是用來裝置外型之外,使用者也可以透過這個燈條來查看系統是否有正常運作。

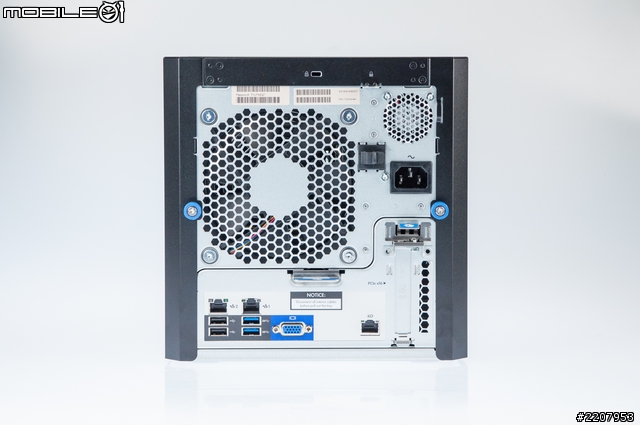

再來看到伺服器背面上除了主要的I/O埠之外,還有設置了一個大小14公分的風扇。而機身內也只有內建這一個風扇,主要作用就是將機殼內的熱風抽出來加強散熱效果。

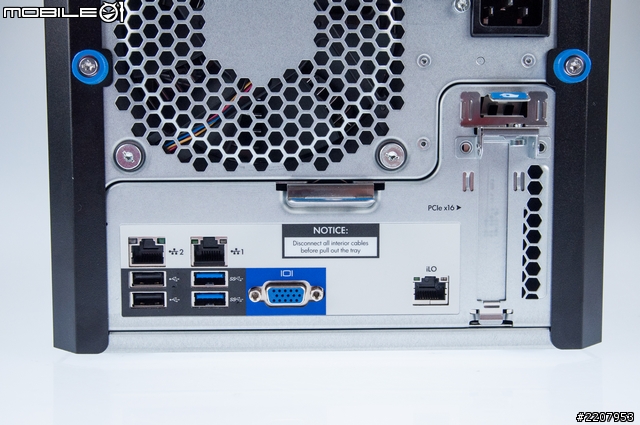

I/O埠的部分則是具備了兩組USB2.0、兩組USB3.0、一組D-Sub影像輸出、兩組有線網路埠以及一組iLO介面連接埠。其中的iLO是HP所採用的一個內嵌式的遠端管理功能,實際使用的時候只要將網路線連結到這個專屬的網路埠上,之後無論伺服器不管是不是在開機的狀態,只要有接上電源的話,就可以透過區域網路或是遠端連結的方式來進入iLO介面,並進行伺服器的管理與監控功能。至於詳細的功能與介面後頭再來介紹。

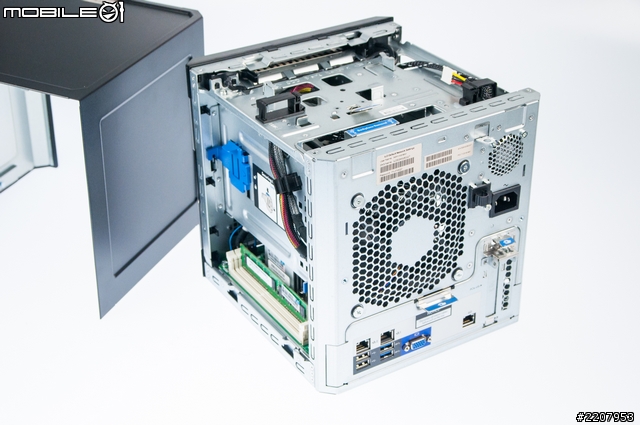

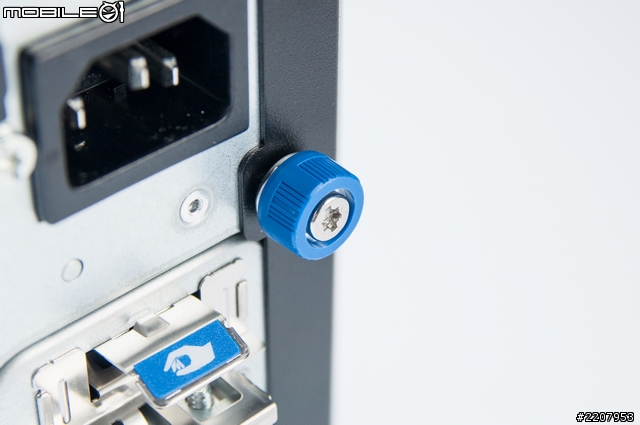

要升級或更換硬體,並需要開啟機身外蓋的時候,只要鬆開機身背後的兩個藍色螺絲就可以將外殼卸下。

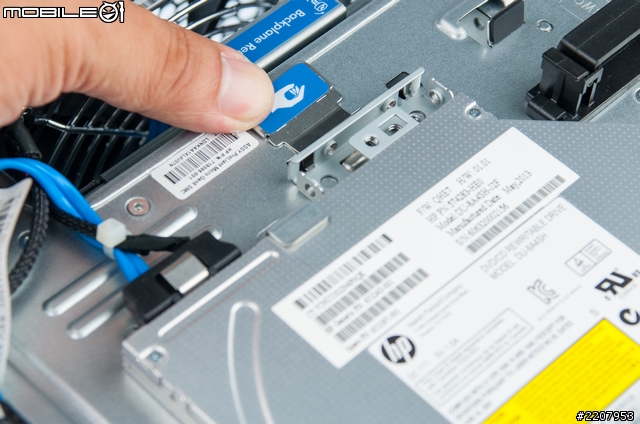

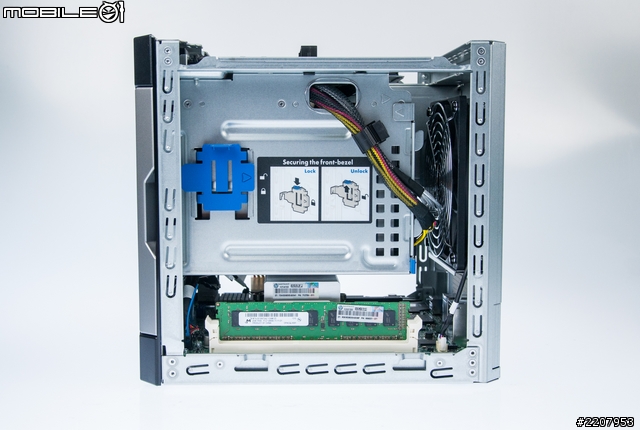

卸下外殼後,可以看到在機身左側的位置則有設計了硬碟外蓋的暗鎖,只要將圖中藍色的開關上下撥動,就可以開啟或是固定硬碟外蓋。

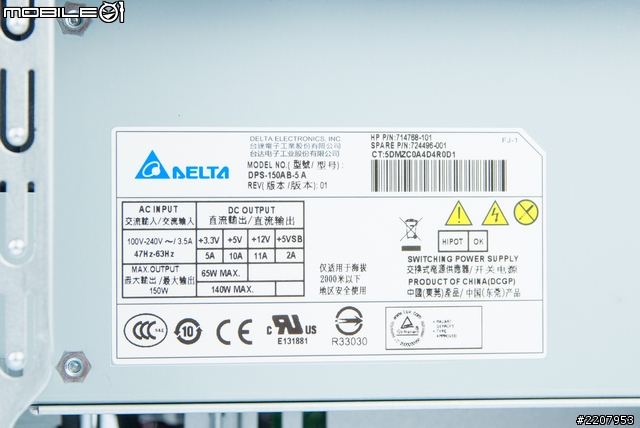

機身的左側則是電源供應器的安裝位置,而這伺服器內中所搭配的電源供應器則是由台達電所製造的DPS-150AB-5,最大輸出電力可達到150瓦。

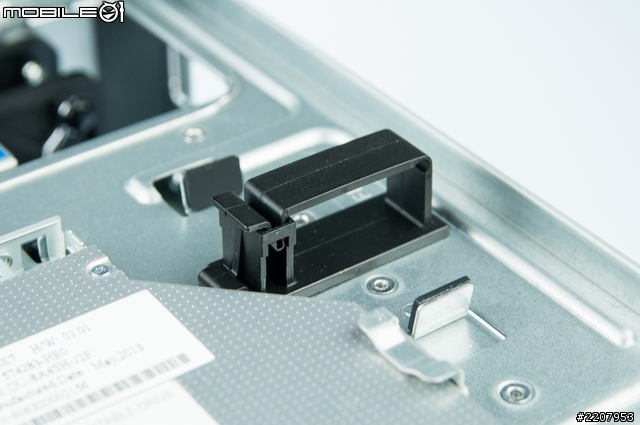

在機殼內的上方則是光碟機的安裝位置,在後方有個固定卡榫可以方便使用者快速拆卸。


機殼內大部分的線材都已經整理好,基本上已經不太需要整線的動作,不過若是之後有擴充其它配件的話,機身上還是留有一些整線工具讓方便使用者來做整線的工作。

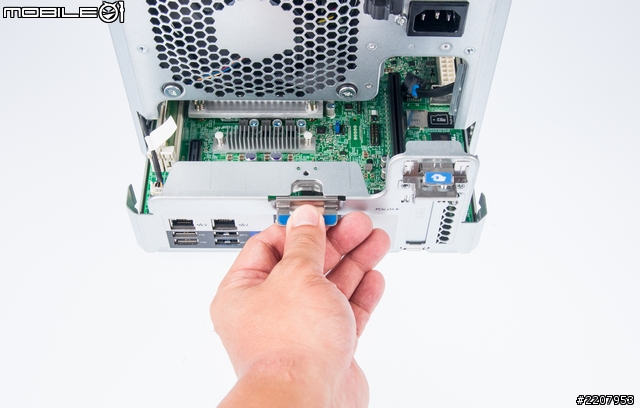

為了方便使用者加裝記憶體或是介面卡,這款伺服器在主機板的部分則做個了一個快拆模組的設計,只要先按壓開關再向外一拉就可以將主機板卸下。

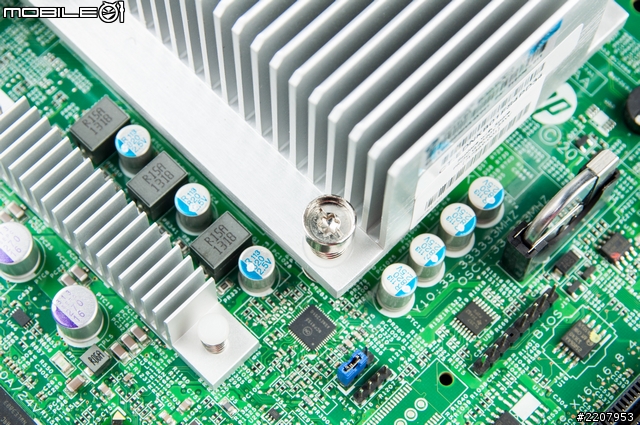

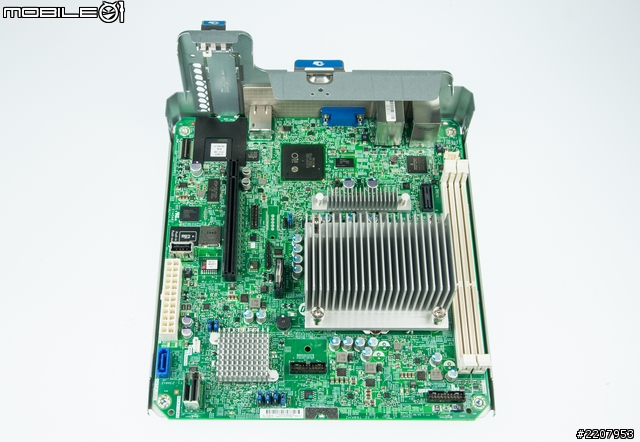

將整個主機板模組取出之後,可以看到處理器、晶片組以及處理器的部分供電元件上都只有以鋁合金材質的鰭片來做為散熱裝置,並沒有加入額外的風扇,目的應該就是為了讓伺服器有較好的靜音效果。

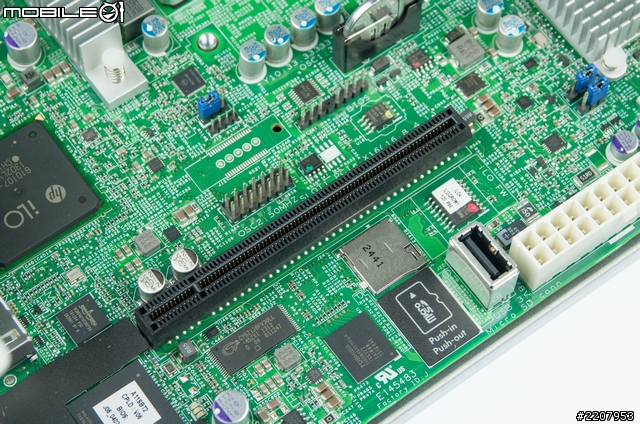

在這款伺服器上的主機板上仍保留了一組PCIe 2.0 x16的介面卡插槽,讓使用者之後可以自行擴充其它硬體配件。

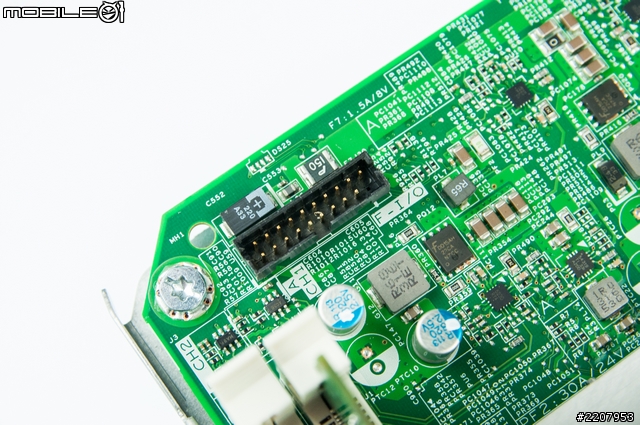

前置面板的電源或是傳輸埠都已經整合在同一個插槽模組,拆裝算是蠻方便。

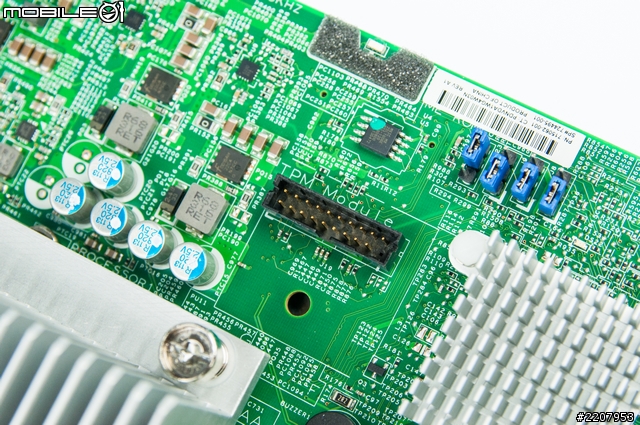

主機板上也有提供了一個TPM加密模組的擴充插槽,讓使用者依照需求自行選購。

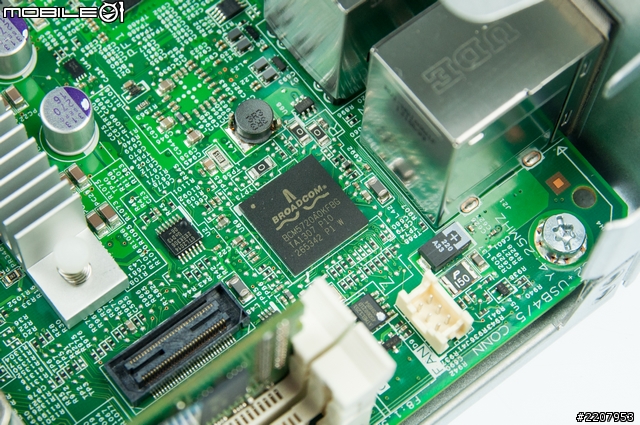

在後方兩組網路埠主要是由一顆BROADCOM推出的BCM5720A0A0KFBF網路晶片提供。

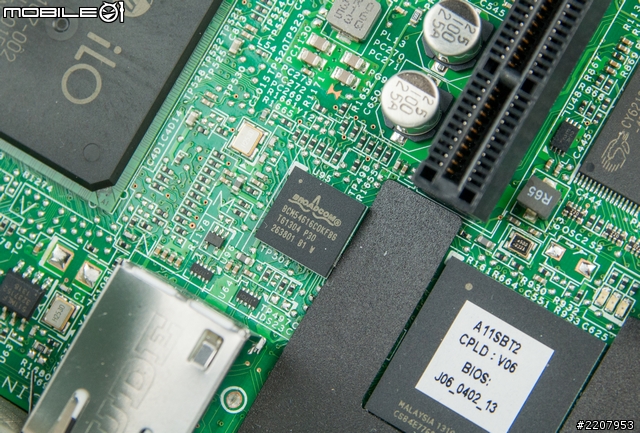

另外還有一顆BROADCOM BCM54616C0KFB6網路晶片主要是負責I/O背板上的iLO網路埠。

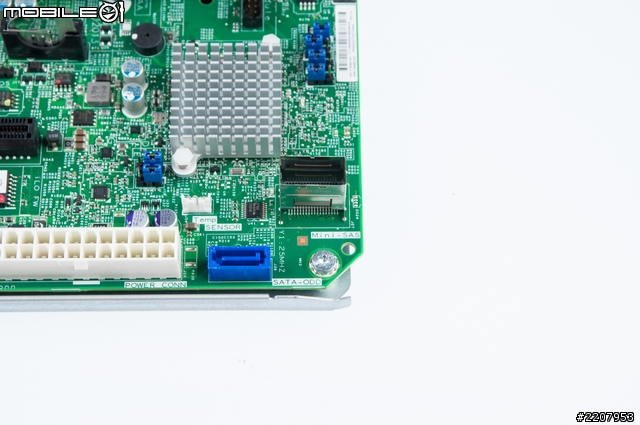

這款伺服器的四顆硬碟傳輸介面基本上都已經整合在一個Mini SAS的介面,而旁邊的一組SATA傳輸埠則是讓使用者來連接光碟機使用。

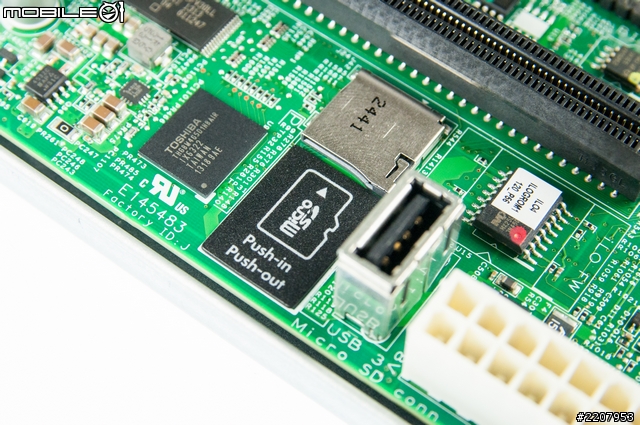

主機板上還有設置了一個Micro SD插槽讓使用者自行擴充使用。不過要注意的是這個插槽並不支援熱插拔的功能。

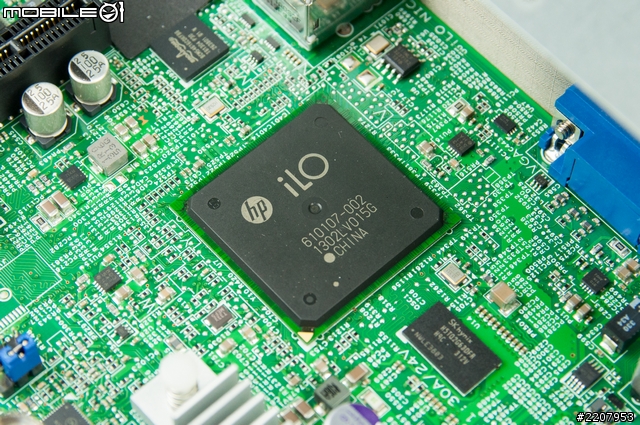

在主機板上所內建的iLO晶片。

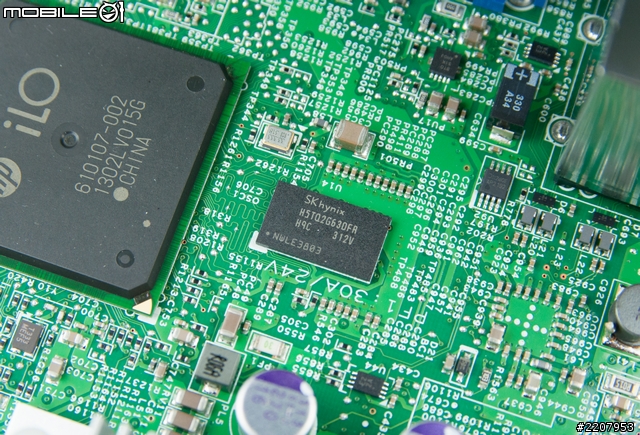

在晶片旁邊還有設置了一顆具備ECC功能的海力士 H5TQ2G63DFR DDR3記憶體顆粒,容量為256MB。


這次處理器上的散熱器也是使用了星型螺絲來固定,所以這時候又要使用剛剛所看到L型工具。

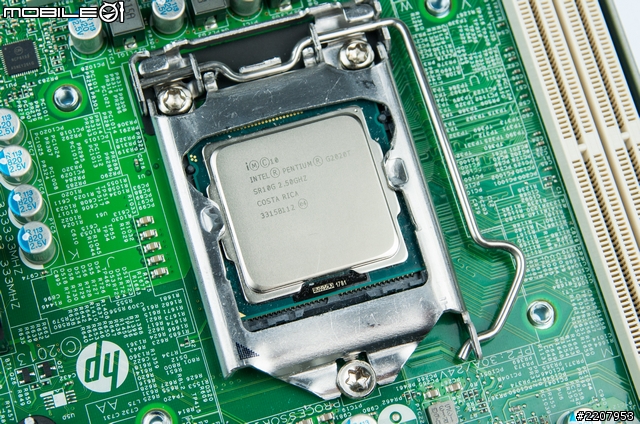

卸下散熱器之後就可以看到這款伺服器上搭載的是一顆採用22奈米製程的Intel Pentium G2020T雙核心處理器,預設運作時脈為2.5GHz,並有內建3MB的L3快取記憶體,且亦具備了Intel虛擬化技術等功能。至於功耗方面,其TDP規格為35W。

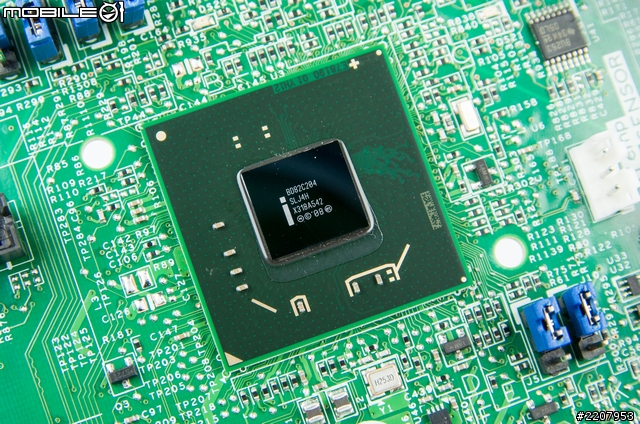

主機板晶片組的部分,卸下散熱片之後,就可以看到這款主機板搭載的是Intel C204晶片組。

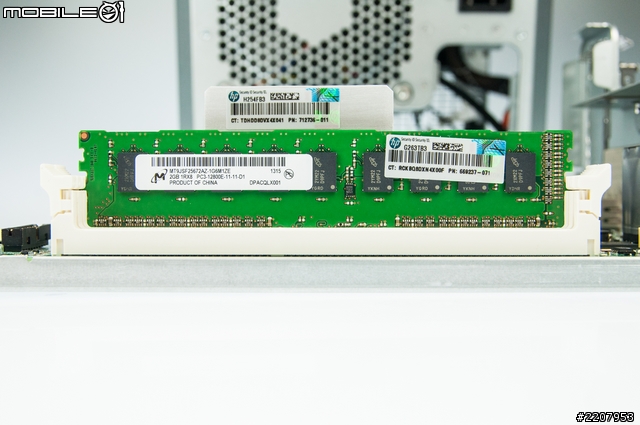

至於記憶體的部分,這款伺服器則是內建了一條由美光所推出,並具備ECC校正功能的DDR3-1333 2GB記憶體。



HP iLO操作介面

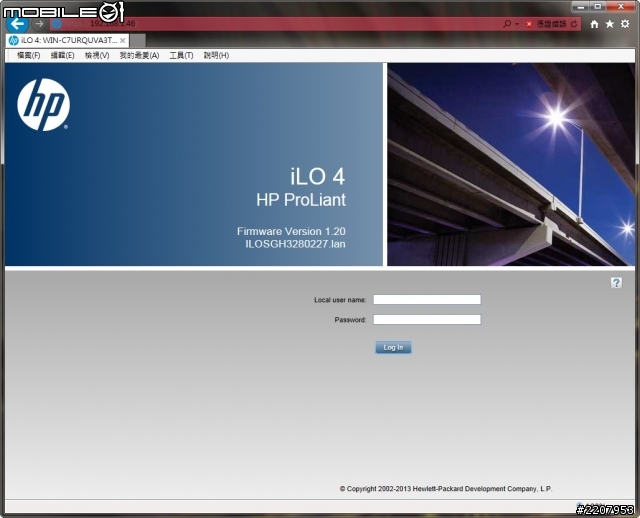

輸入IP位址之後就可以進入HP iLO 4操作介面的登入畫面。帳號與密碼則是標記在機身背後的貼紙上,之後則可以在進入系統內來進行修改。

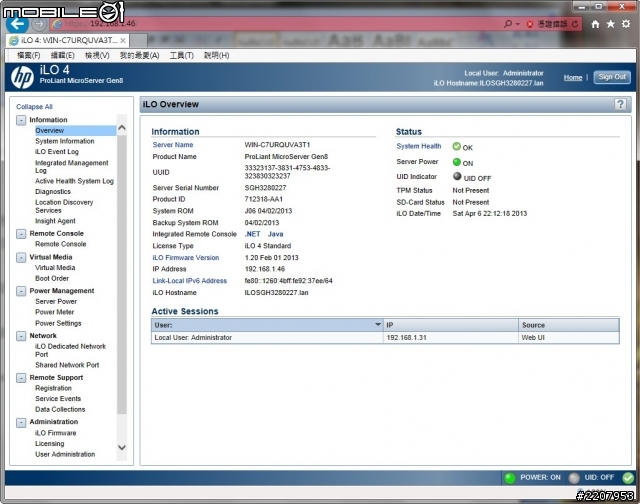

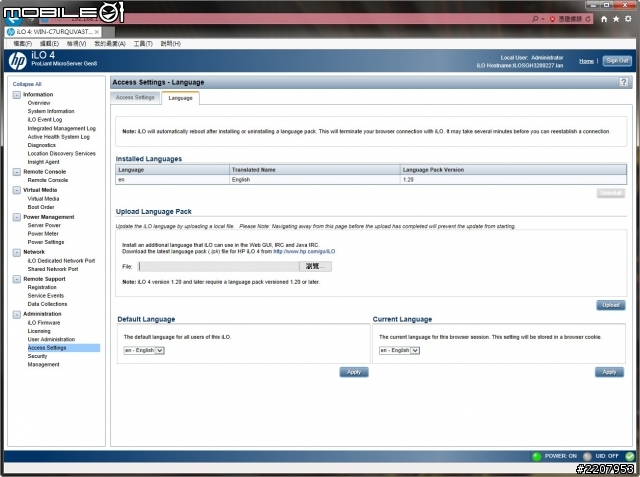

進入操作頁面後,可以看到左半頁有設置了資訊、Remote Console、Virtual Media、電源管理、網路、Remote Support以及管理選項等功能分頁。

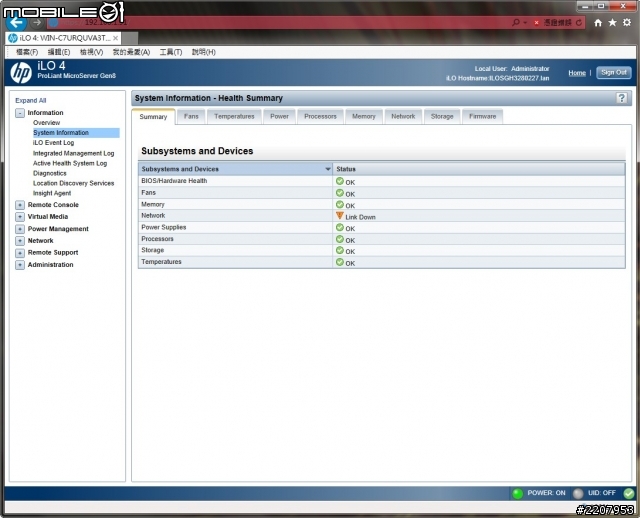

其中的系統資訊分頁中,主要可個別查看風扇、溫度、電源、處理器、記憶體、網路狀態、硬碟以及韌體等各項軟硬體元件的運作情形。

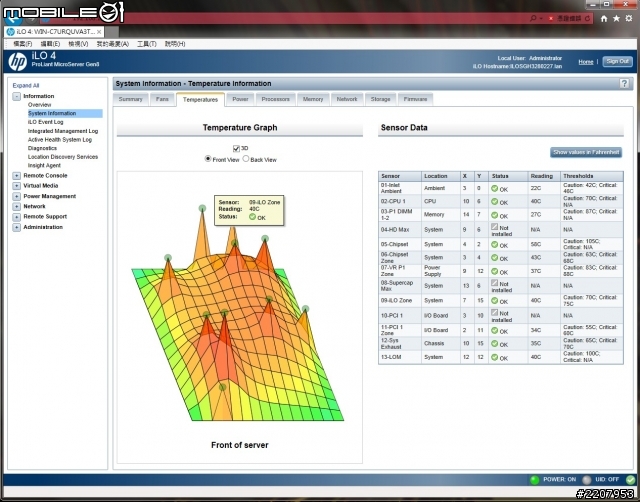

像是溫度資訊頁面內,除了有標示各個硬體目前的溫度狀況,也直接以立體圖表的方式來呈現各硬體的溫度,讓使用者較方便查看。

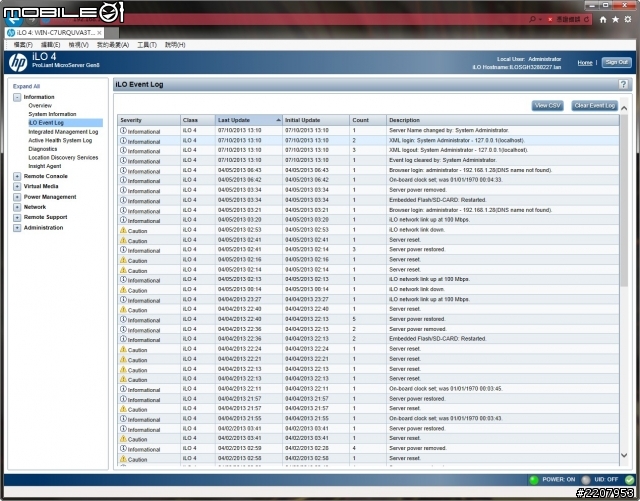

在資訊頁面中也有提供了一個iLO Event Log頁面,可以查看伺服器的一些事件記錄。


在管理選項的iLO Fireware功能頁面中,則可以查看到目前的韌體版本,並且之後若是有新的韌體版本推出,也可以透過檔案上傳的方式來更新。


電力測試

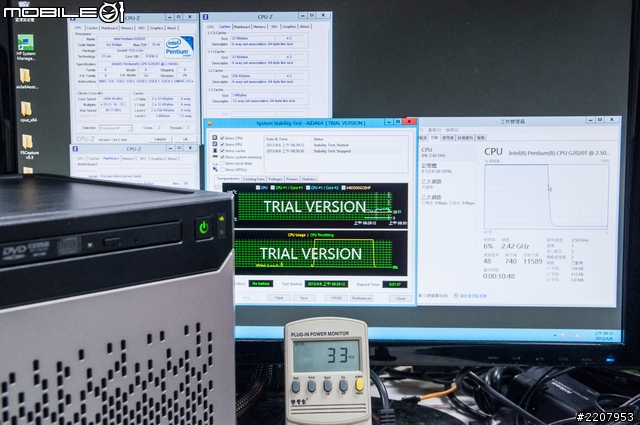

在待機的狀態時,系統整體耗電量大約是33瓦左右。

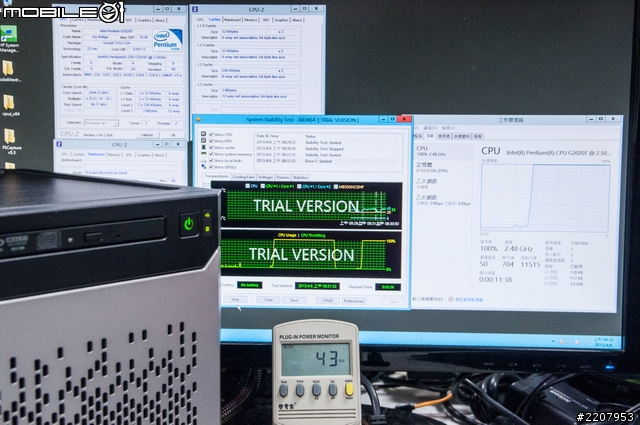

當系統在全負載的狀態下,整體耗電量大約是43瓦左右。


試用心得

在這次的測試中,因為這款伺服器的使用情境跟一般電腦並不太一樣,所以也就沒有特別去跑一些Benchmark的程式,僅有針對耗電量稍為測試一下。相較於一般電腦來說,這款微型伺服器即便是,全負載的狀態,耗電量也大約在43瓦左右,算是蠻省電的設計。這款微型伺服器雖然是主打簡單輕巧,內件功能也算是蠻豐富,但對於想架站或是架設網路儲存裝置的初學者來說,可能還是得具備一些Windows Server或是Linux的基本使用概念才會比較好入門,若是可以再提供一些作業系統內使用的套件軟體,應該會更好上手一些。
