隨著Intel Haswell平台的問世,各家主機板廠商也相繼推出許多搭載Z87晶片組的主機板,而華碩在這一部分除了有多款針對一般通路的版本之外,自家的ROG系列同樣也有推出不少主機板產品。這次所要介紹的MAXIMUS VI FORMULA,則是繼EXTREME、HERO以及GENE主機板之後,第四款採用Z87晶片組的ROG主機板。而且與前三款ROG主機板最大的不同,就是FORMULA主機板上則是直接導入了水冷散熱套件以及ROG Armor的外型設計來增加電路板強度。並且在主機板隨附的功能軟體中,除了具備AI Suite3套裝軟體的各項功能之外,針對遊戲玩家的需求,也特別加入了ROG主機板專屬的RAMDisk設定工具、GameFirst II網路控管軟體以及讓玩家隨時掌握敵人動向的SONIC RADAR軟體。另外,為了讓音效有更好的呈現,音效硬體方面的用料也都比一般主機板更為豪華一些。相較於一般主機板,這款FORMULA的功能與規格都可說是相當豐富且齊全。


主機板配件與規格介紹

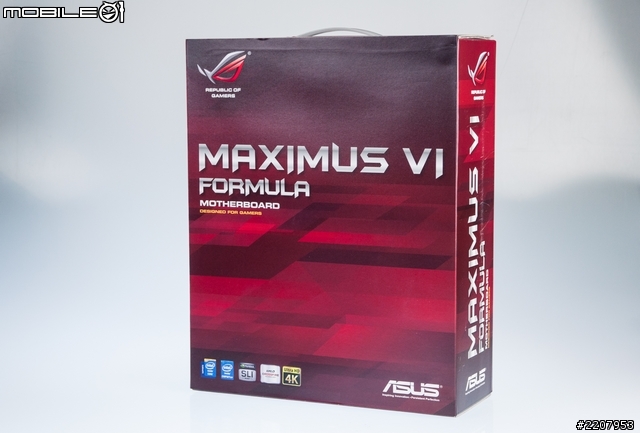

華碩這次推出的MAXIMUS VI FORMULA跟過去的ROG系列主機板的外盒一樣都是採用紅黑的配色。


在外盒的背後一樣也是寫著密密麻麻的主機版細項規格以及這次所主打的CrossChill水冷散熱、Advance SupremeFX音效設計、Extreme Engine Digi+ III供電模組以及mPCIe Combo II擴充卡配件等四項特色。

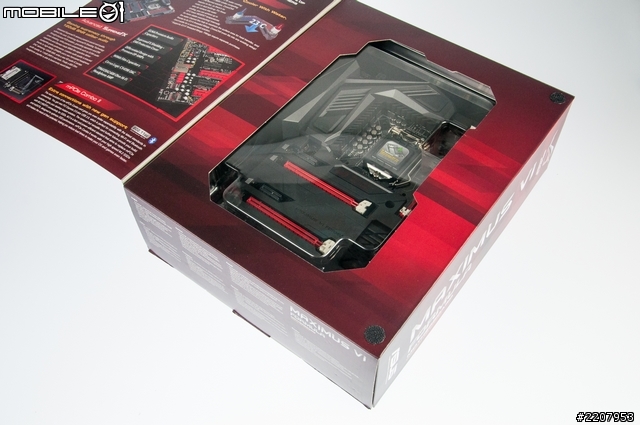

掀開外盒的上蓋就可以隱隱約約看到主機板的外型。

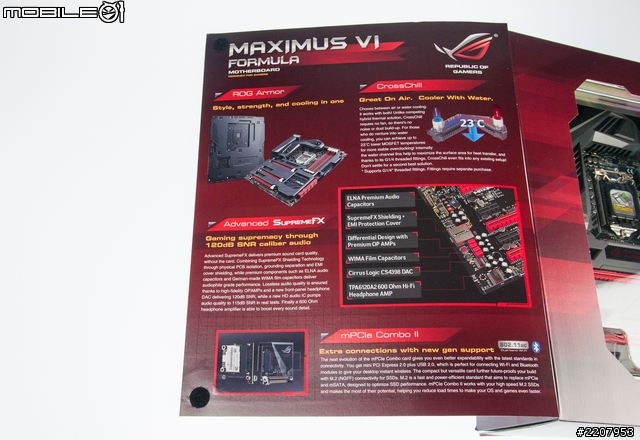

在外盒內側則有印了四個功能特色,其中有三個功能剛剛在外盒背面也有看到,只是多了更詳細的內文介紹。而另一個沒提到的特色則是新加入的ROG Armor的設計,簡單來說就是在主機板的正反面都加入的背板作強化。

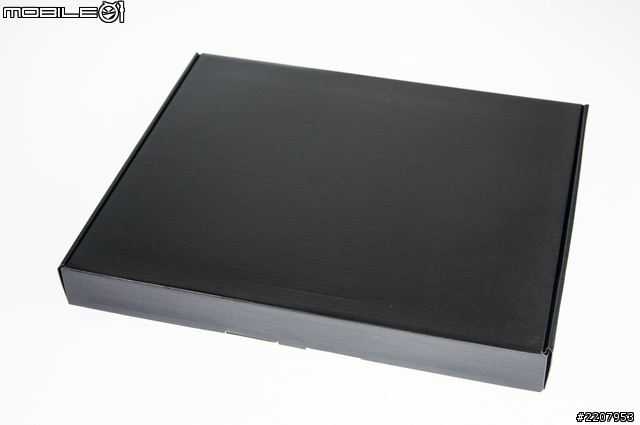

看到主機板之前,還是先來看一下裡面的配件吧!打開外之後,就可以看到包裝裡面有一盒全部都是裝著主機板配件的黑色外盒。

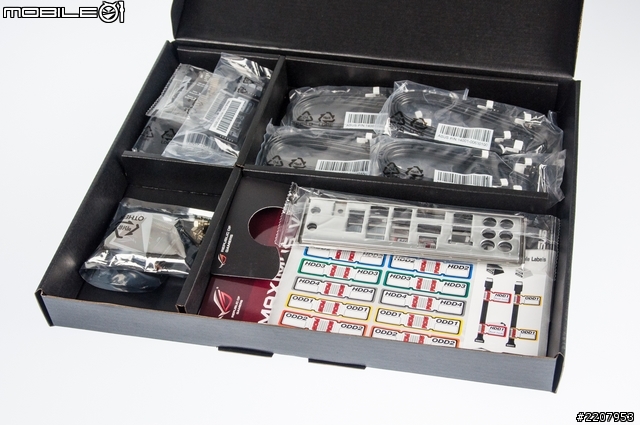

打開外蓋馬上就看到一格一格擺好的各項配件。

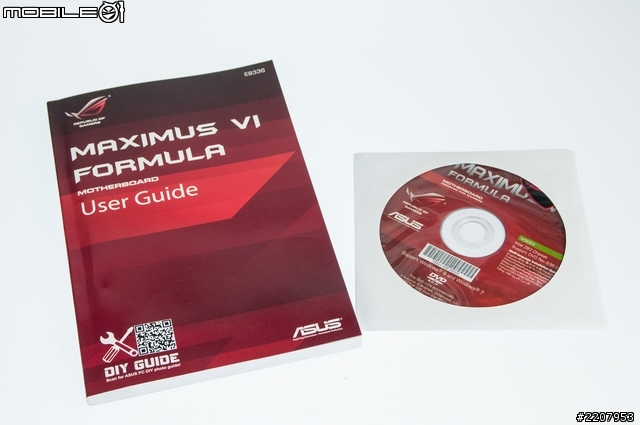

配件盒內有附上了一本使用者指南以及一片裝有各項硬體的驅動程式與ROG專屬軟體的光碟。

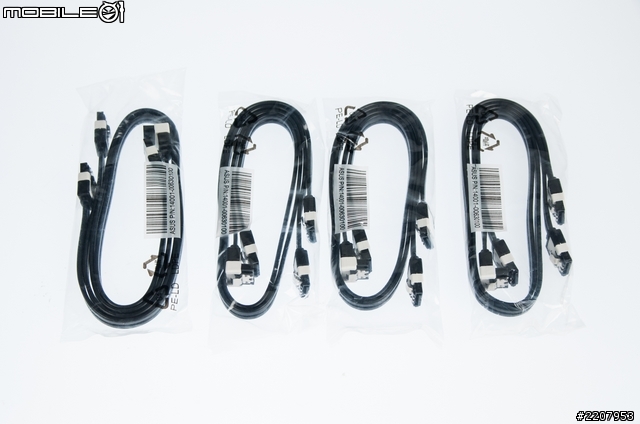

傳輸線配件的部分則有提供了八條SATA傳輸線。

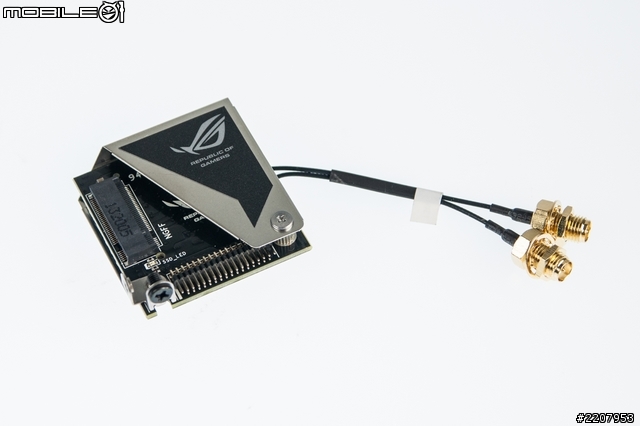

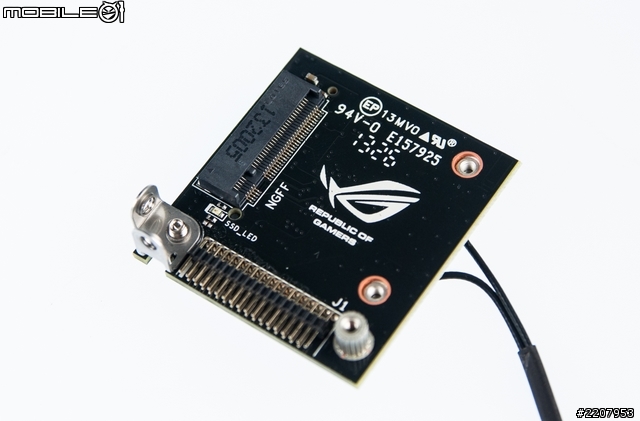

比較特別的一點就是在配件中提供了一張mPCIe的Combo擴充卡。在這張擴充上卡則同時具備了mPCIe與M2兩總規格的插槽。而其中的mPCIe插槽的部分,則是已經有裝載一張具備無線網路與藍牙雙功能的擴充卡。

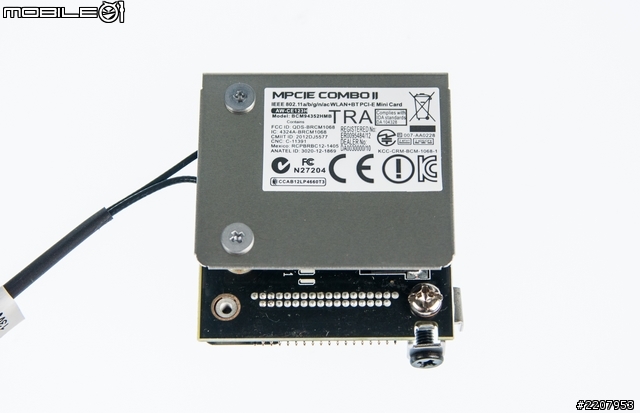

其中所搭載的雙無線功能的擴充卡型號是為AW-CE123H,可支援IEEE 802.11ac無線網路以及藍牙4.0無線傳輸的功能。


M2插槽的位置則是空的,可讓使用者自行擴充M2規格的固態硬碟。

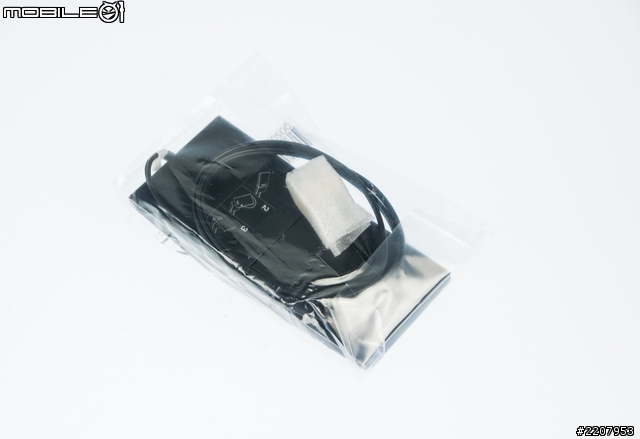

在配件盒內也提供了一個無線網路外接天線來加強訊號的傳送與接收。

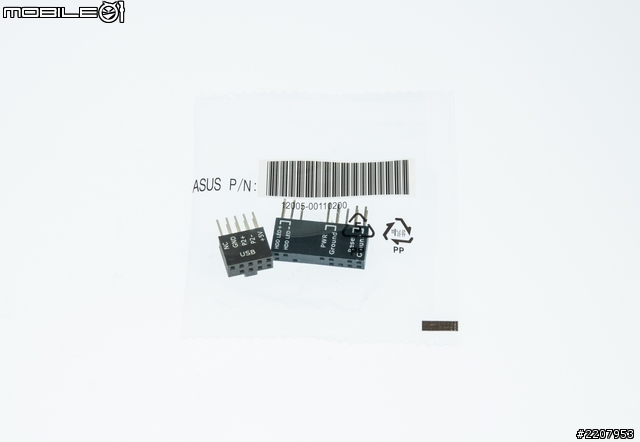

配件中也有提供一些針對前置面板的連接線防呆安裝接頭,讓使用者可以比較方便安裝。


另外,配件裡還有提供整線用的標籤貼紙,以及一張請勿打擾的牌子,算是蠻特別的一個小配件。

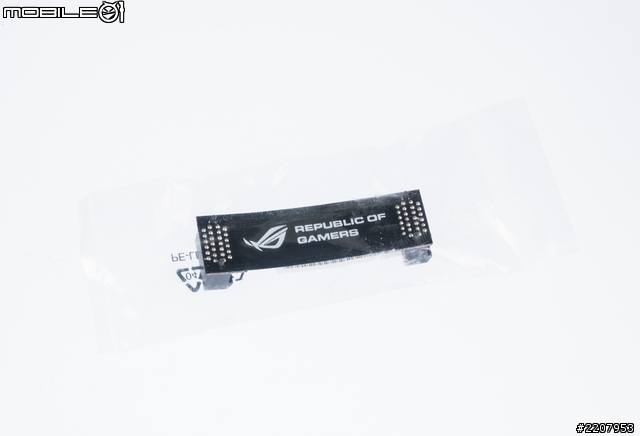

對於有多顯示卡串接需求的使用者,配件內則有提供了一個可支援NVIDIA SLI的橋接器。


最後就將所有配件來合照一張吧!話說最近各家所推出的玩家主機板中,隨附的配件真的是一個比一個還豐富。

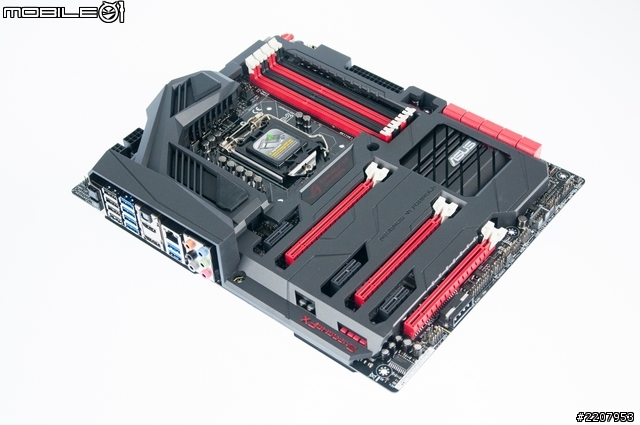

接著就來看看主機板吧!剛拿到主機板的時候,還真一度誤以為是要測試TUF的主機板,但看到紅黑配色以及型號之後,才確認是ROG的主機板無誤。於是在詳細看了一下主機板的各項資料介紹後,便得知這款ROG的主機板也有特別加入ROG Armor的設計,也就是在主機板的正反面都加入了背板來強化電路板,避免板彎的問題以及防塵的效果。在主機板正面上所加入的背板則是採用ABS塑料材質。

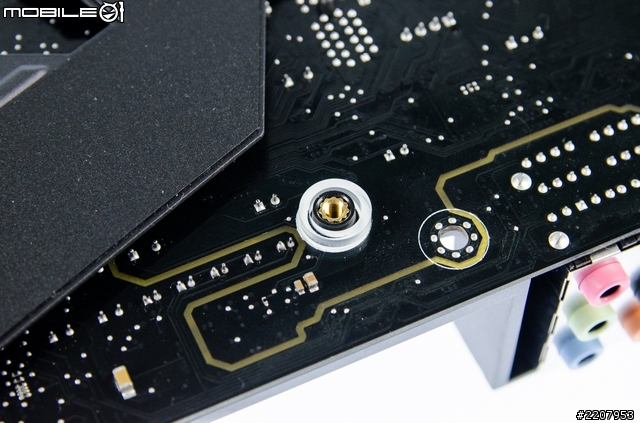

而背面的部分,則是採用了SECC鋼板材質,並且在每個螺絲與主機板之間都又加上墊片來避免導電短路的問題。

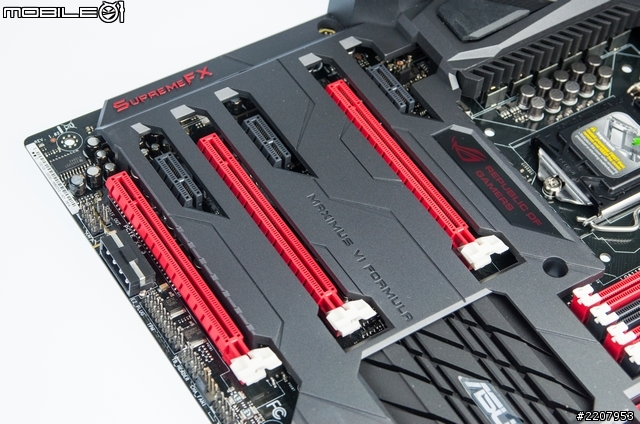

介面卡擴充的部分,在這款主機板上則是提供了3組PCIe x16以及3組PCIe x1的插槽。


在後方I/O背板的位置則有提供了4組USB2.0、6組USB3.0的傳輸埠。影像輸出的部分則是各提供了一組HDMI和DisplayPort端子。音效方面則同時具備了3.5mm音源以及光纖輸出端子。有線網路的部分則只有提供一組RJ45規格的Gigabit LAN。至於最左邊的兩個按鍵,則分別是Clear CMOS以及ROG Connect的功能快截按鍵。

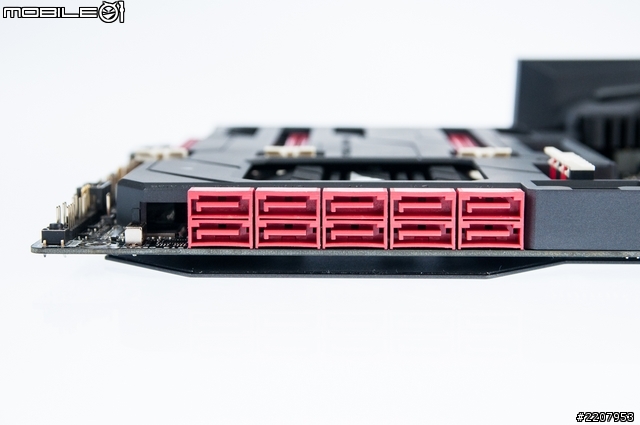

硬碟支援上,除了Intel Z87晶片原生的6組SATA 6Gb/s之外,透過額外晶片的加入,則是多增加了4組SATA 6Gb/s的傳輸埠,方便有較大儲存需求的使用者來擴充硬碟。

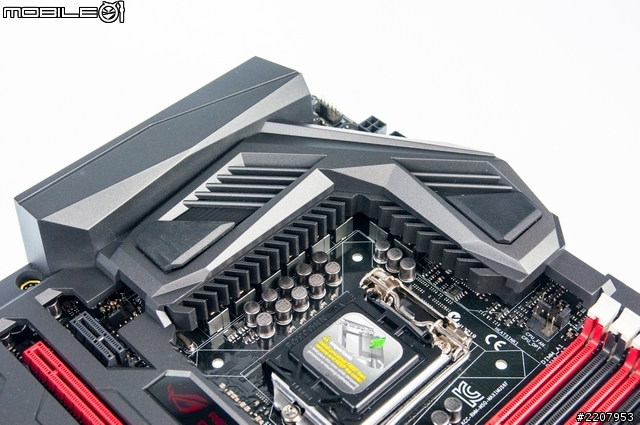

這次華碩推出的幾款搭載Z87晶片組的ROG主機板中,MAXIMUS VI FORMULA跟其它款比較不一樣的地方除了有加入ROG Armor的設計之外,還有一個就是在主機板處理器供電模組的位置上所搭載的散熱片已經有預留了水冷孔,讓有超頻需求的使用者可以有更高的超頻成功率。

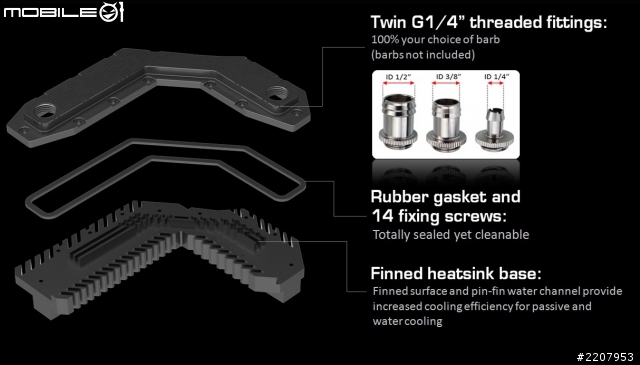

從官方的資料上來看,針對這個電源模組的散熱器則是可以依照不同的散熱需求來選擇不同口徑規格的水冷頭配件。但可惜的是配件內並沒有直接提供,有要接水冷的使用者就必須要自己另外選購囉!

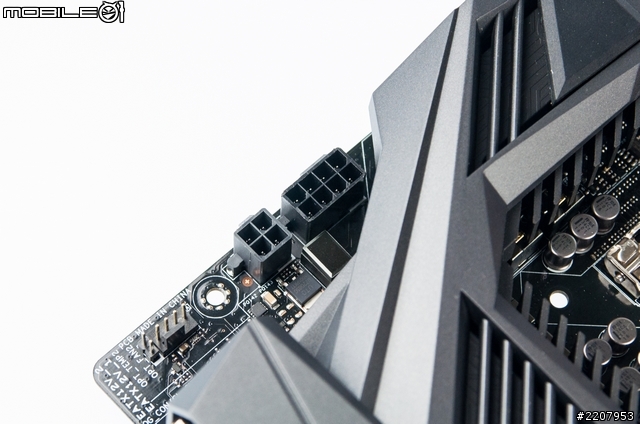

為了讓處理器超頻之後可以更穩定運作,這款主機版除了有加強供電模組的散熱,處理器的供電也採用了8Pin+4Pin接頭設計,目的就是讓處理器在超頻時脈運作時能夠有足夠的供電。

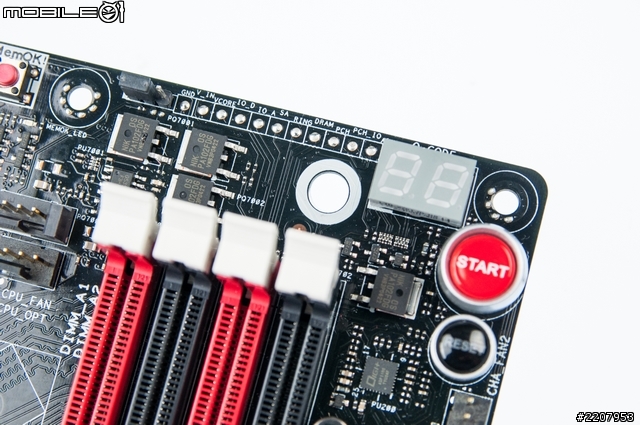

在主機板的角落有設置了電源以及重新開機功能的實體按鍵,而且按鍵的旁邊也設置了電壓量測點,讓使用者在超頻的時候,可以較準確地了解即時的電壓參數。

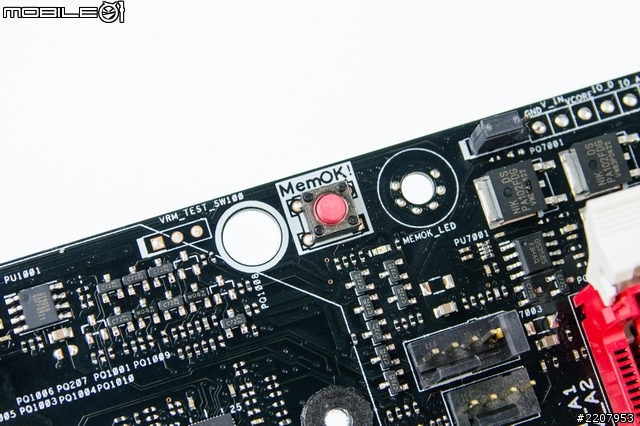

這款主機板上針對記憶體相容性的問題,則是有設置了一個MemOK的功能按鍵,當主機板發生因為記憶體參數設定而無法開機的狀況時,就可以利用這個功能按鍵來解決。

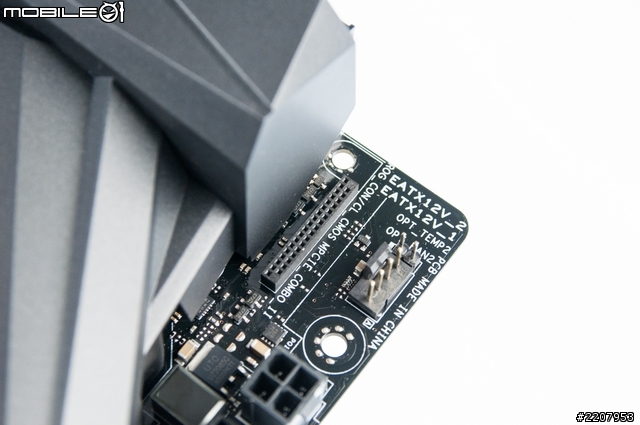

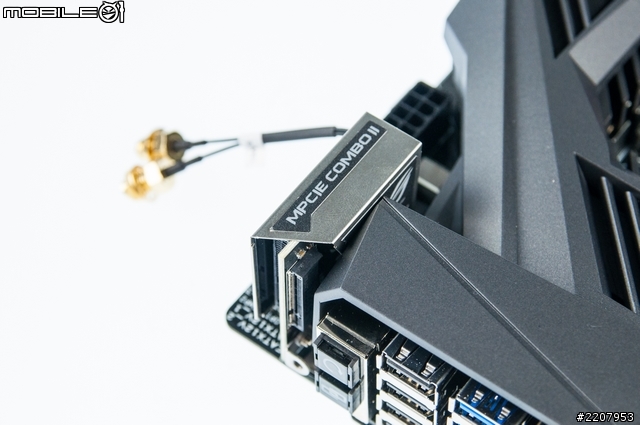

在I/O背板旁邊有個小小一排的插槽,這就是配件裡面MPCIE COMBO卡的安裝位置。


COMBO卡實際安裝在主機板上的模樣。

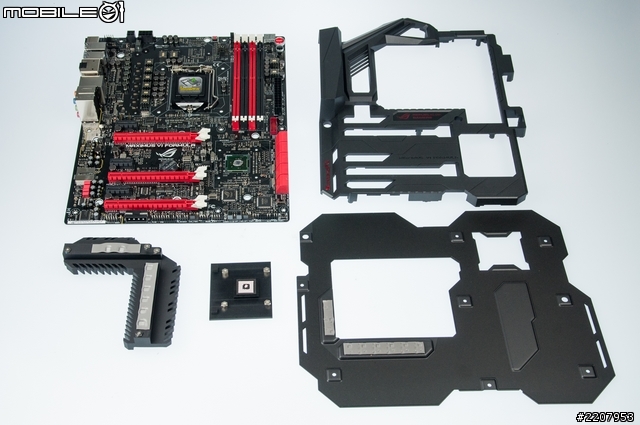

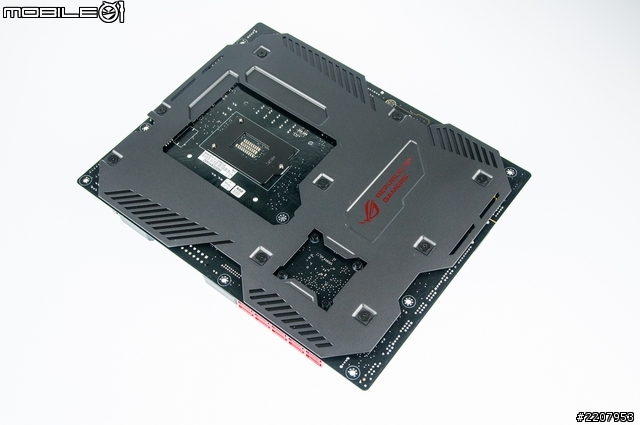

接著就卸下ROG Armor來看一下這款主機板上的幾個主要功能晶片吧!

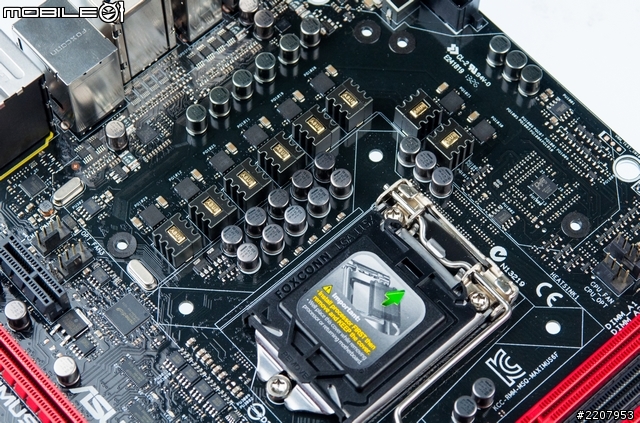

處理器搭載的供電元件算是蠻高級的用料。

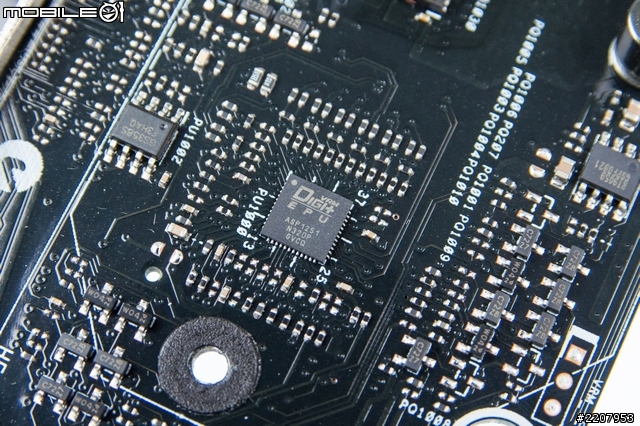

旁邊則有加入一顆DIGI+ EPU晶片來控制供電。

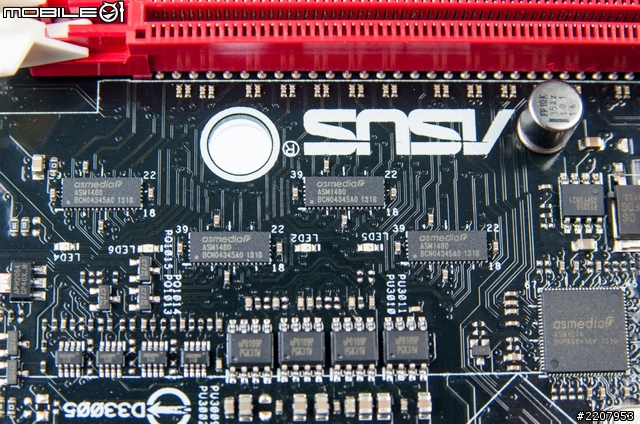

在PCIe 3.0支援方面則是採用了蠻常見的asmedia ASM1480訊號切換晶片。

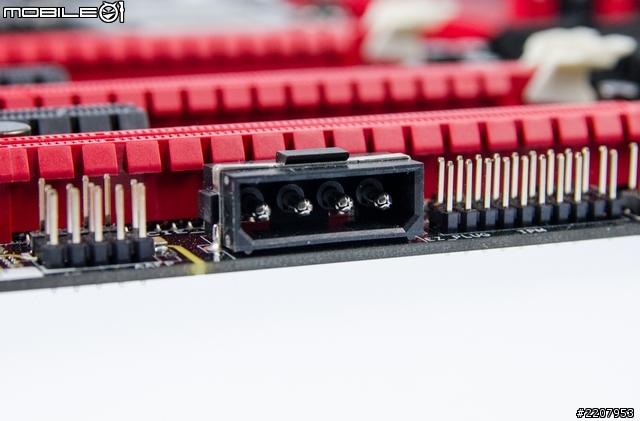

主機板的側邊上有特別設置了一個大4Pin的電源接頭,這主要的作用是可以在多顯卡串聯,並且同時有進行顯示卡超頻的時候,讓顯示卡可以有足夠的供電量。

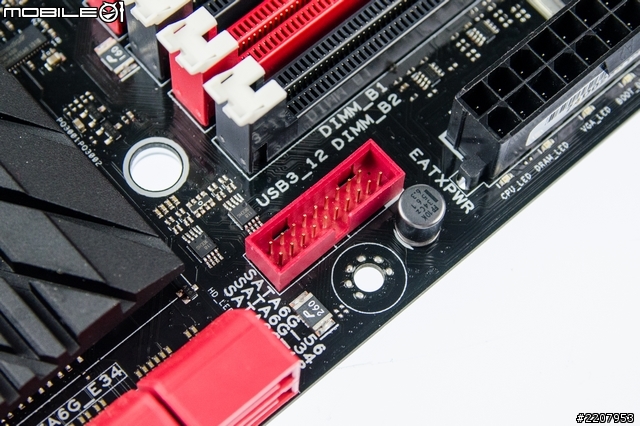

除了在I/O背板上提供的6組USB3.0傳輸埠之外,在電源插槽旁邊也預留了一個19pin規格的USB3.0擴充插槽,可再增加兩組USB3.0來使用。

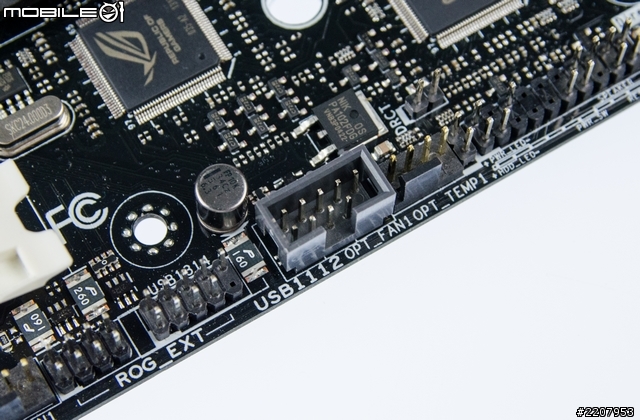

另外在側邊上也有預留了一個USB2.0的擴充埠,可讓使用者再自行增加兩組USB2.0傳輸埠使用。

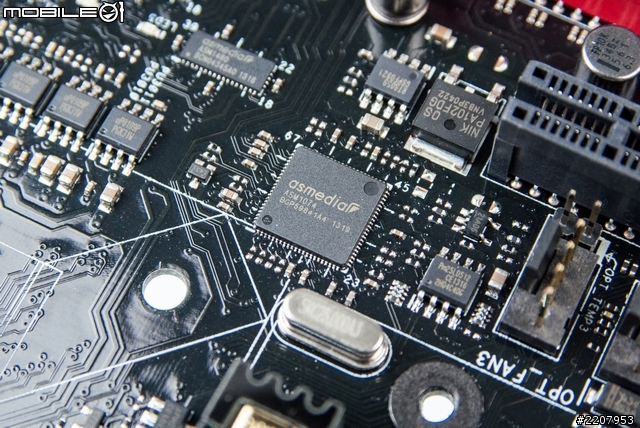

除了Z87晶片組原生的USB3.0傳輸埠數量之外,主機板上則是透過一顆asmedia推出的ASM1074晶片來增加USB3.0傳輸埠數量。

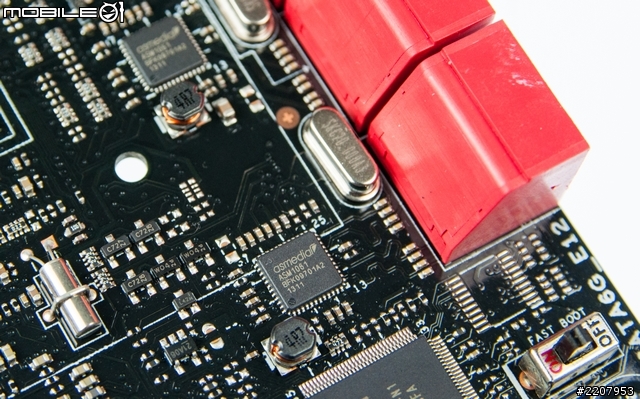

至於另外增加的四組SATA 6Gb/s硬碟傳輸埠則是透過兩顆asmedia ASM1061晶片來擴充。

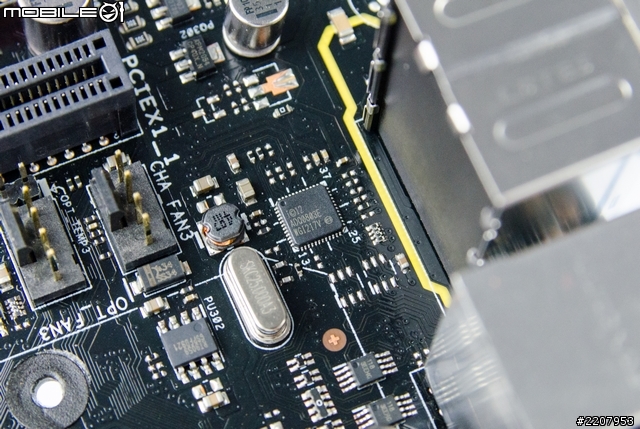

在I/O背板上內建的RJ45有線網路埠則是採用了Intel I217V網路晶片。

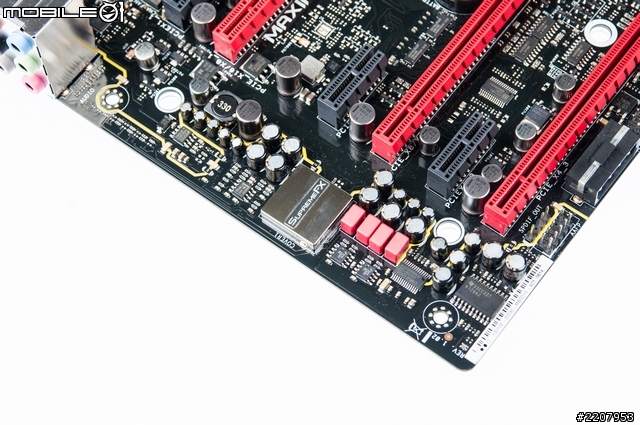

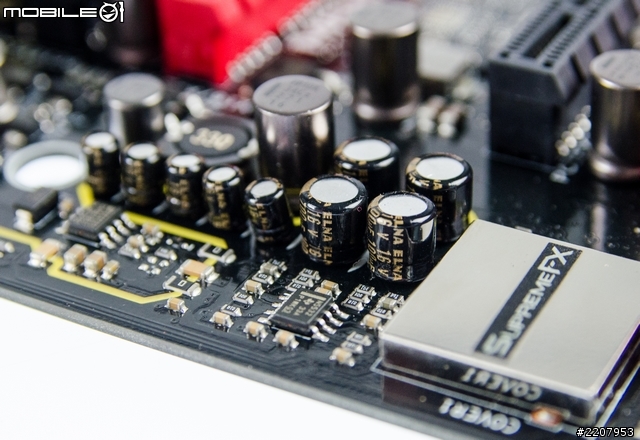

在音效方面的部分,這款主機板也算是做了蠻大的功夫,像是在音效硬體元件的區域,就有特別與其它硬體元件做了隔離的設計來避免電磁干擾的問題。並且採用了SUPREME FX音效晶片,可支援八聲道的音效輸出。

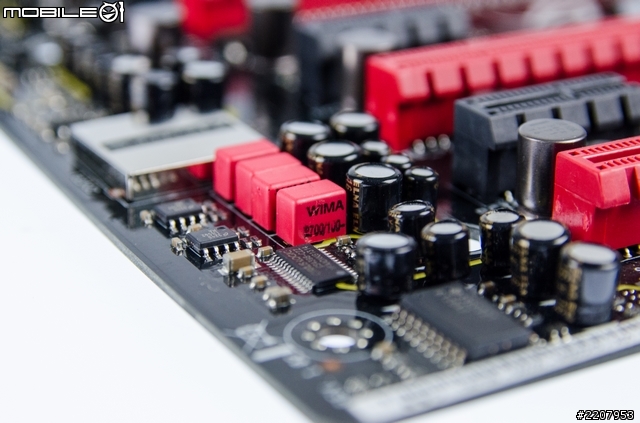

而且所搭配的電容也是特別採用了WIMA的薄膜式電容以及ELNA的白金電容。

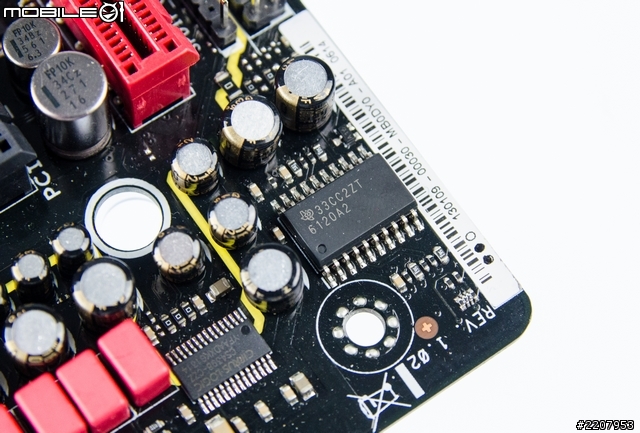

針對耳機支援的部分,在音效硬體的區域也可以看到上有特別加入了一顆TPA6120A2 Hi-Fi擴大晶片,可以推動更大阻抗的耳機,讓喜歡玩家有更多的耳機使用選擇。

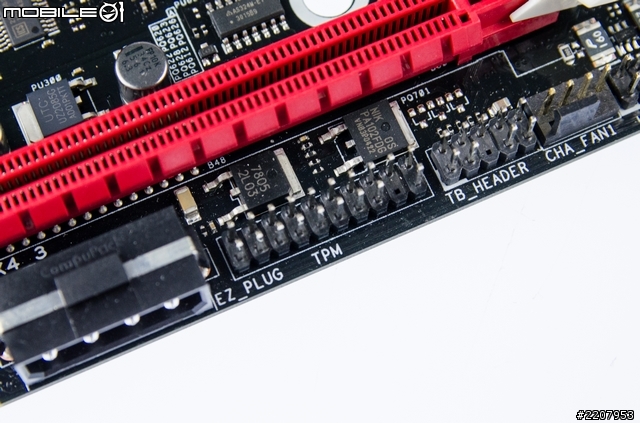

最後在主機板的側邊上也有設置了一個TPM模組的插槽,讓使用者可以依照需求自行擴充加密模組。



搭配軟體介紹

華碩AI Suite 3多功能軟體介面

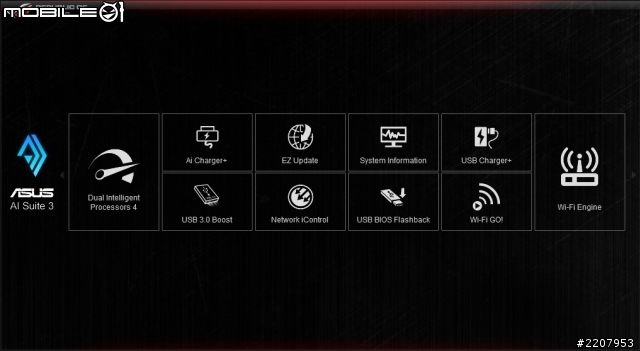

看完硬體規格之後,接著就來瞭解一下這次ROG的主機板在軟體上有哪些改變吧!這款ROG主機板與華碩所推出的一般通路版主機板一樣,都是將大部分的特色功能軟體都整合在AI Suite 3之中。不過在軟體操作介面上則是有加上了ROG的專屬LOGO,配色也是改用了ROG系列慣用的紅黑配色。當開啟AI Suite 3軟體主畫面的時候,則可以看一格一格的功能圖示。

其中則有包含用來調整供電與風扇運轉的Dual Intelligent Processors 4;加大USB供電的Ai Charge +和 USB Charge+;加速USB傳輸速度的USB 3.0 Boost;查看驅動程式或是BIOS更新的EZ Update;用來儲存與更新BIOS的USB BIOS Flashback;監看各項硬體資訊的System Information;可切換無線網路卡使用模式的Wi-Fi Engine;無線連結行動裝置的Wi-Fi GO以及設定網路的Network Setting等功能。

而這款主機板其實也可以支援華碩最近推出的NFC Express功能,但是因為包裝並沒有隨機附上NFC套件,所以在主畫面也就不會顯示這項功能。

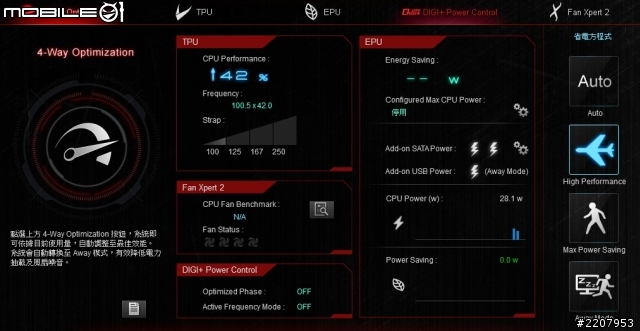

其中的Dual Intelligent Processors 4,則是華碩近來新推出的主機板產品中所主打的4方位系統優化功能。在這功能主畫面最左邊的欄位中,則有設置了一個自動調整按鍵,讓軟體來依照目前系統使用狀況來自動設定各項參數。設定之後便可在右邊的幾個欄位中來查看TPU、EPU、數位供電控制以及調控風扇的Fan Xpert 2等功能的運作情況。

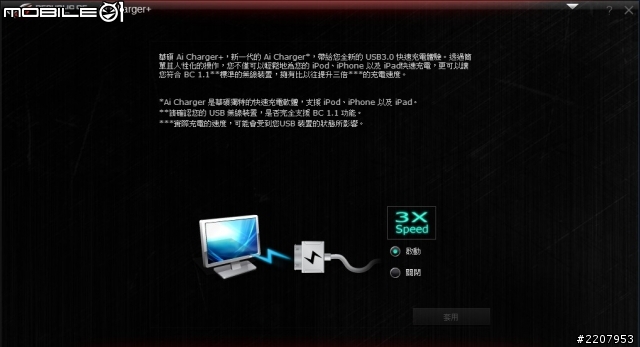

Ai Charge +功能主要是可以增加USB的供電,加快行動裝置的充電速度。號稱可以提昇3倍的充電速度。

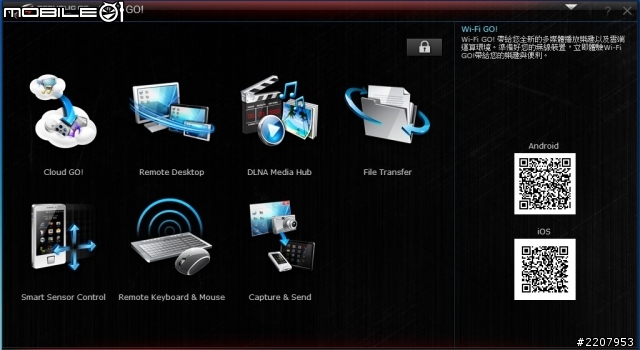

在AI Suite 3裡面所整合的Wi-Fi GO!功能除了可以用Wireless Direct的方式來讓電腦與行動裝置連結之外,也可以透過Wi-Fi GO軟體讓電腦與行動裝置直接進行檔案傳輸或是DLNA的功能支援,或是讓行動裝置來同步或是延伸Windows作業系統的桌面,並且也可以讓行動裝置用模擬鍵盤滑鼠或是直接以手勢操作的方式來控制電腦。

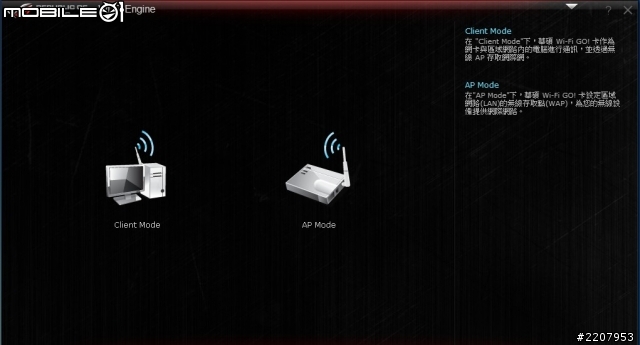

除了Wi-Fi Go功能之外,內附的無線網路卡也可以選擇AP或是Client兩種使用模式。



ROG專屬的GameFirst II軟體

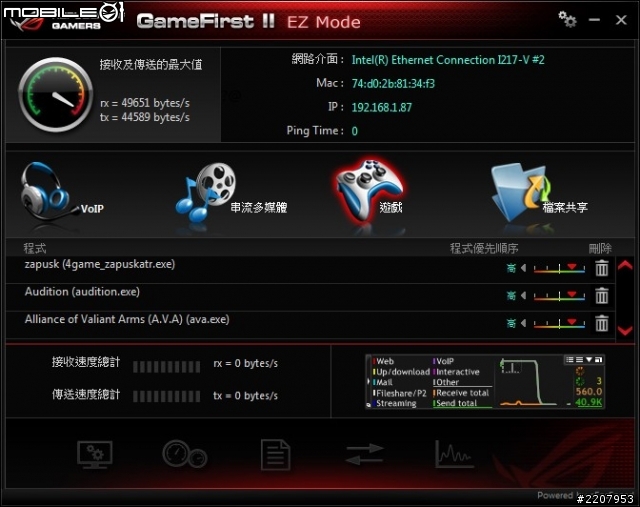

這款主機板在軟體部分除了有AI Suite 3這個多功能整合軟體之外,另外還有提供一些ROG主機板才有隨附的工具軟體。先來看到GameFirst II,這款軟體主要的作用就是可以幫助使用者來控管網路流量,若是覺得設定參數太過麻煩,在主畫面上也已經直接設置了VoIP、串流多媒體、遊戲以及檔案共享四種不同模式,只要依照自己目前的使用需求點選其中一個模式,軟體就會自動設定好各項參數。

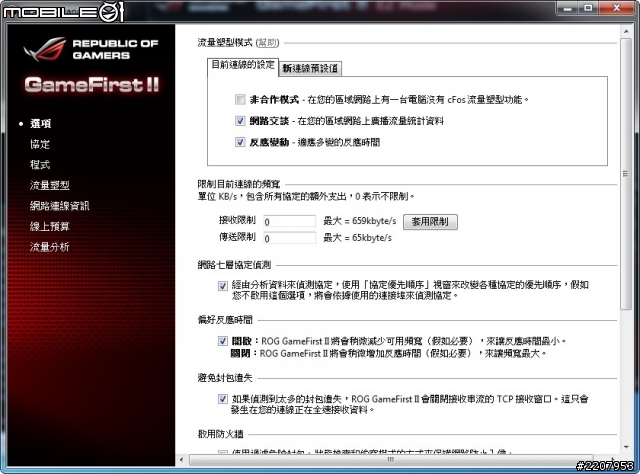

要是有進一步的設定需求,使用者也可以開啟進階選單來操作各項設定。而在進階選單則可以看到左半頁已經有設置了選項、協定、流量塑型、網路連線資訊、線上預算以及流量分析等設定分頁。

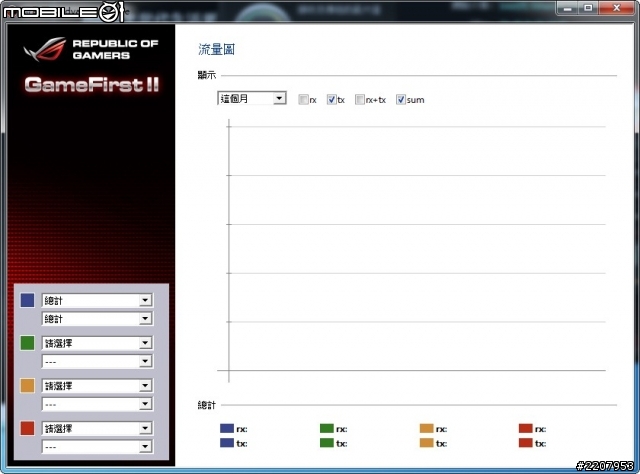

軟體中也有提供網路流量圖表統計,讓玩家更方面查看自己的網路使用情況。



ROG系列專屬的RAMDisk的軟體

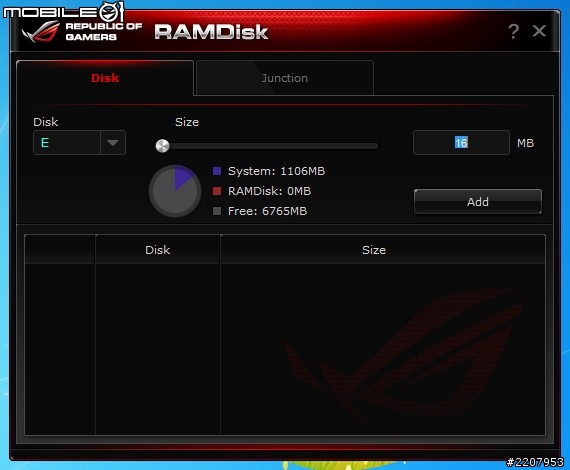

另外還有一個比較特別的地方,就是在隨附的軟體中,華碩還有提供了一個RAMDisk的軟體,讓使用者可以快速地將一些記憶體容量做為虛擬磁碟使用,以加快檔案存取效能。操作的方式只要先選擇磁碟代號,再設定一下虛擬磁碟的容量大小之後,接著按下增加的按鍵就可以新增一個RAMDisk磁區。

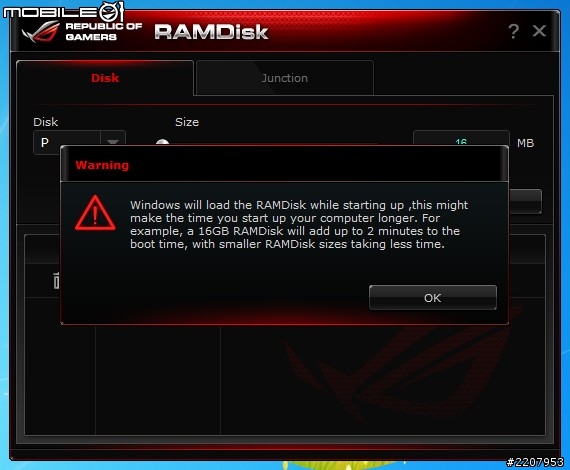

新增的時候會要求使用者先重開機一下喔!

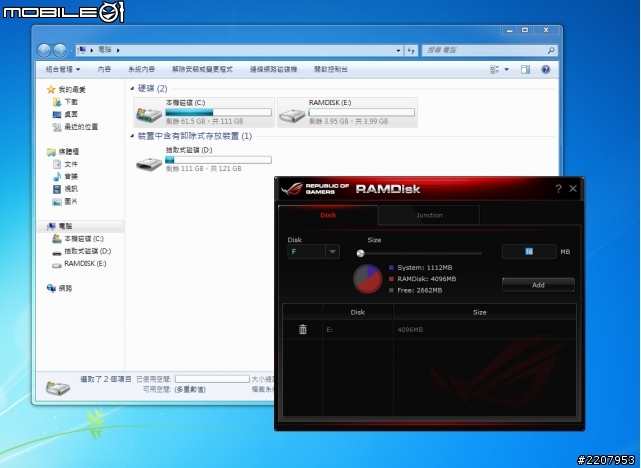

進入系統之後,在檔案總管內就可以看到RAMDisk的磁區囉!

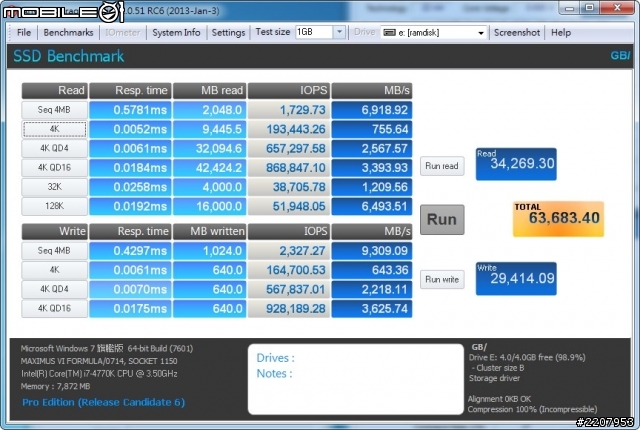

而小編也簡單測試了一下這個RAMDisk的傳輸效能,讓網友可以更清楚這項功能實際效果。當使用Anvil's Storage Utilities軟體測試時,4MB循序項目的讀取與寫入效能測試結果分別為6918.92MB/s與9309.09MB/s;4K項目的讀取與寫入效能測試結果分別為755.64MB/s以及643.36MB/s。測試分數結果,讀取項目分數為34269.3分、寫入項目分數為29414.09分,總分為63683.4分。

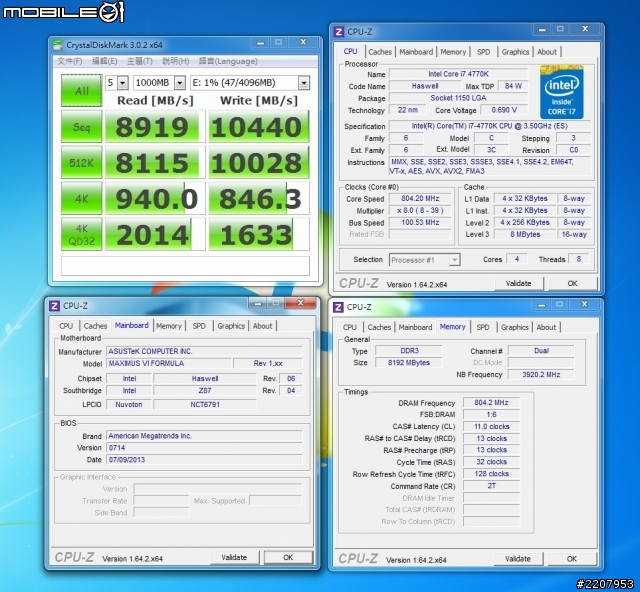

當使用CrystalDiskMark軟體並將測試資料選擇為隨機選項的時候,RAMDisk磁區的循序讀取項目中的讀取與寫入效能分別可以達到8919MB/s和10440MB/s;在512K項目中的讀取與寫入效能分別為8115MB/s和10028MB/s;4K項目中的讀取與寫入效能分別為940MB/s和846MB/s。4K QD32項目的讀取與寫入效能分別為2014MB/s和1633MB/s。實際測試之後,效能算是很不錯,而且設定簡單,是個蠻方便的RAMDisk設定工具。



音效設定軟體

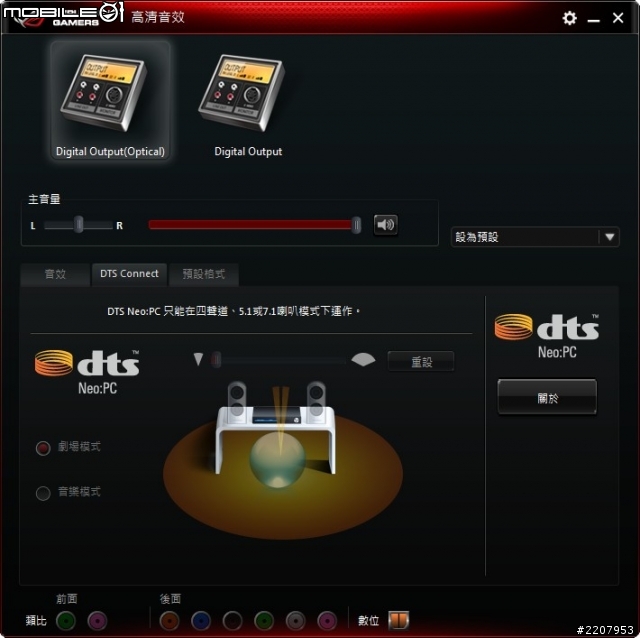

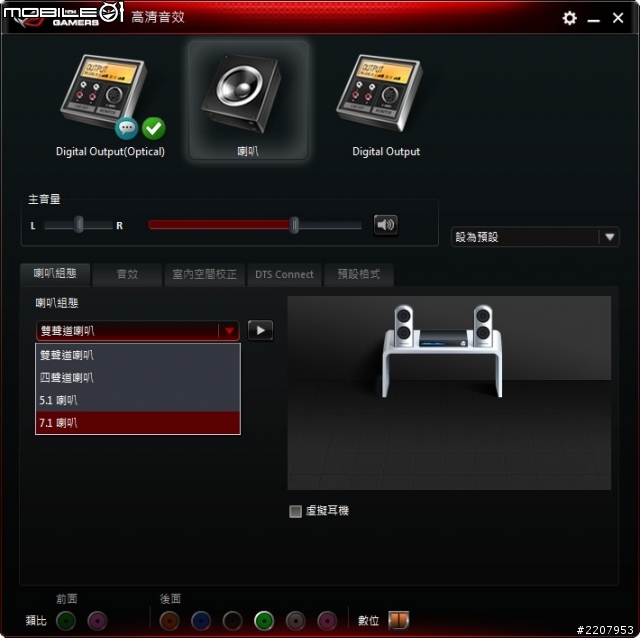

音效方面,這款主機板中也隨附了一個專屬的音效設定軟體,可讓使用者來設定喇叭組態、音場模式、空間校正、DTS功能以及預設格式選擇。

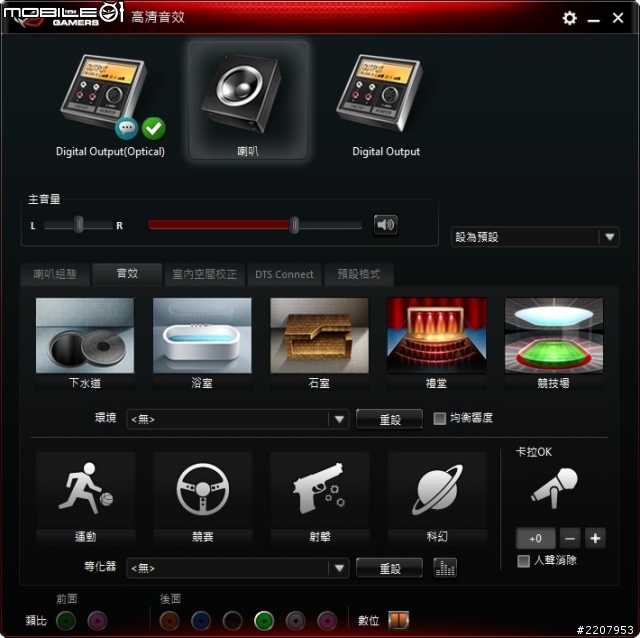

在音效分頁裡面則是可以讓使用者選擇不同環境的音場效果,而且等化器的功能也有預設了一些使用情境讓玩家快速挑選。另外一個比較特別的是右邊的卡拉OK功能,則是可以消除音樂中的人聲,變得像是唱KTV一樣的效果。

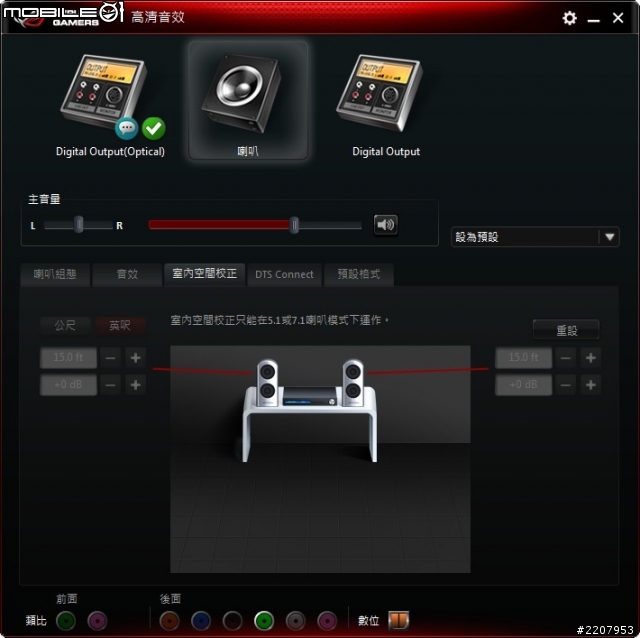

至於空間校正以及DTS功能都必須要連接4聲道以上的喇叭才會啟動設定選項。





SONIC RADAR功能軟體

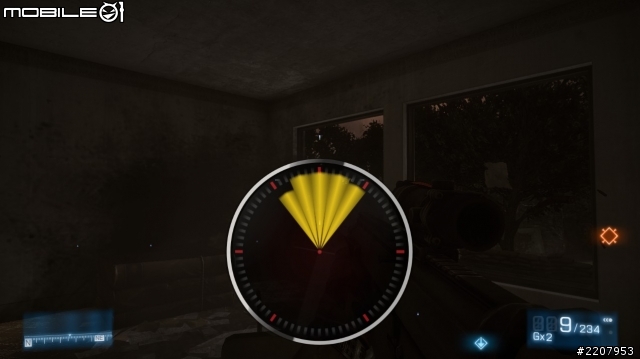

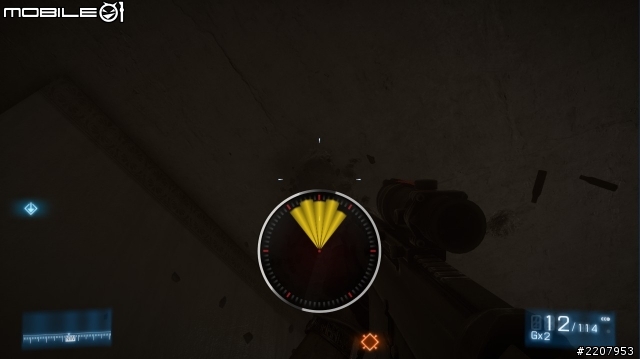

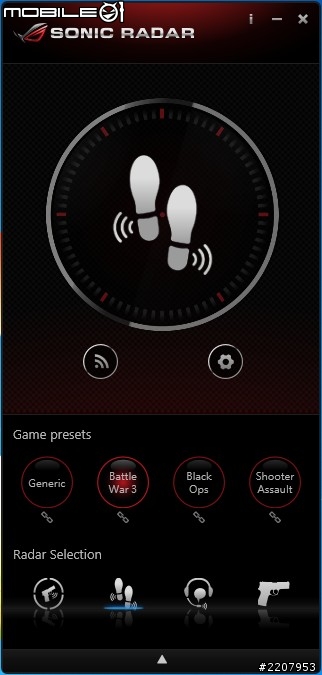

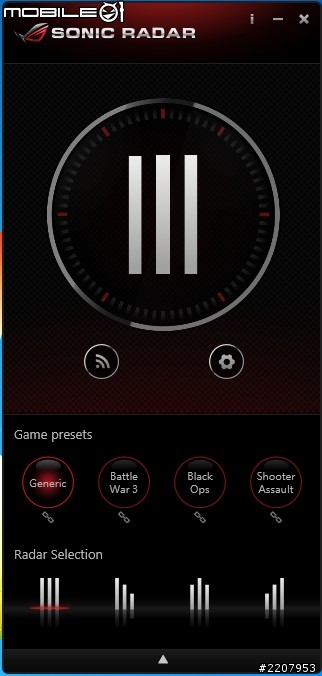

當安裝完音效驅動程式後,除了有剛剛介紹的音效設定介面之外,也會隨著安裝一個ROG主機板系列新加入的一個SONIC RADAR功能軟體。其主要的作用就是可以用來偵測遊戲中的人的槍聲或腳步聲之類的方位,讓玩家可以隨時瞭解的敵情,降低被偷襲暗殺的狀況。(感覺還挺作弊的啊!!哈)

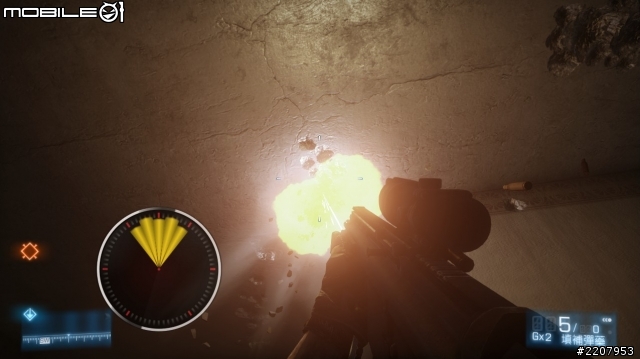

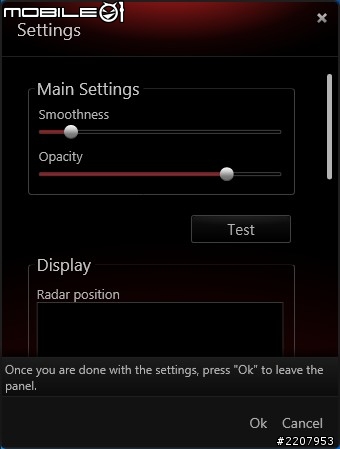

若是覺得這個偵測視窗太大、太小或是預設的擺放位置不喜歡,也可以在遊戲中直接透過設定好的快捷鍵來調整。




而偵測的項目也可以自行設定快捷鍵來切換成腳步聲或是槍聲之類的選項。

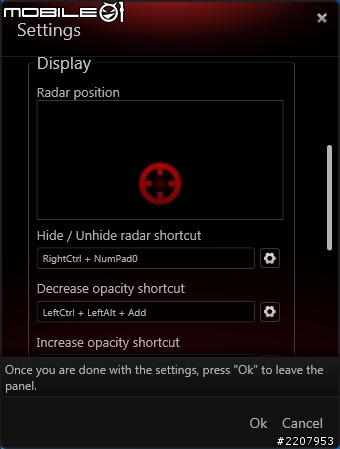

若是覺得預設的快捷按鍵設定再設定選項中,使用者也可以自己設定一些視窗操作的快截按鍵,



效能測試

看完各項規格與特色的介紹後,最後不免俗地還是要來測試一下實際效能的表現,為了不讓文章太過冗長,這次也只挑選了幾個針對全系統測試的軟體,而且測試的時候,除了會有是主機板BIOS預設狀態狀態下的效能表現之外,也直接載入BIOS中內建的快速超頻參數,將處理器時脈超頻至4.7GHz來進行測是,讓網友可以做個超頻前後的效能比較。以下則是小編這次測試主機板所搭配的其它零組件清單,再給大家做個參考囉!

處理器:Intel Core i7-4770K
硬碟機:美光 M500 120GB固態硬碟
記憶體:Kingston DDR3-1600 4GBx2
電源供應器:技嘉 1200W
作業系統:Windows 7 旗艦版64位元

PCMark 7測試軟體

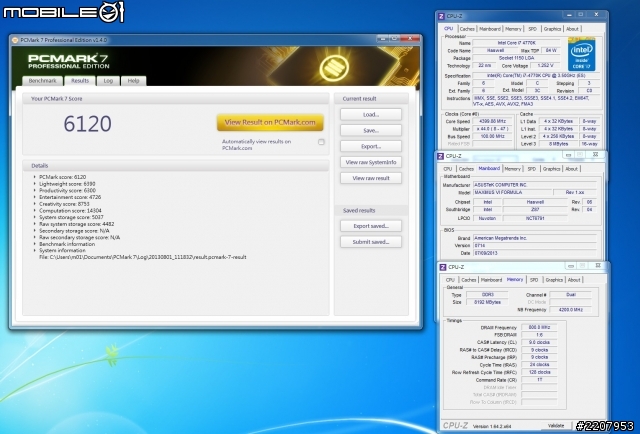

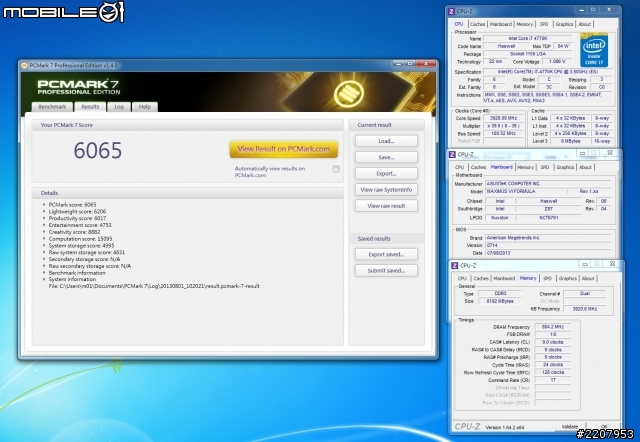

當主機板在預設的狀態時,效能評測的結果總分為6065分,將處理器超頻至4.7GHz之後,效能評測的結果總分為6120分。




PCMark 8測試軟體

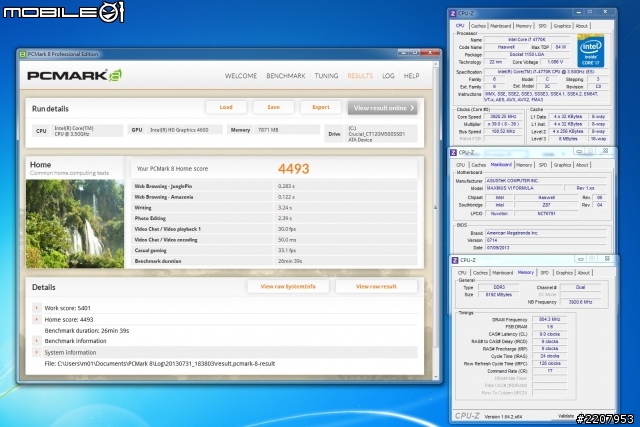

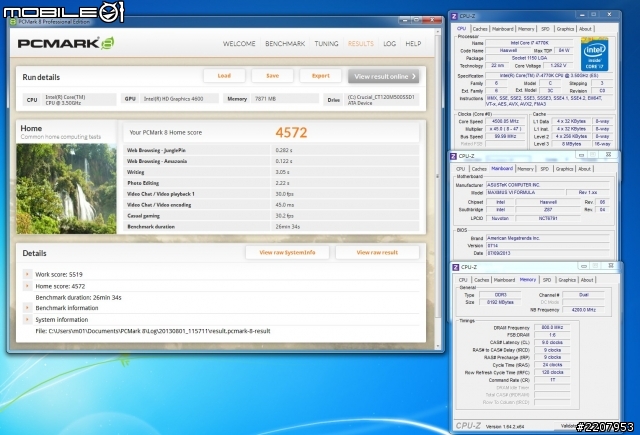

當主機板在預設的狀態時,在HOME的測試項目效能結果總分為4493分;將處理器超頻至4.7GHz之後,在HOME的測試項目效能結果總分為4572分。

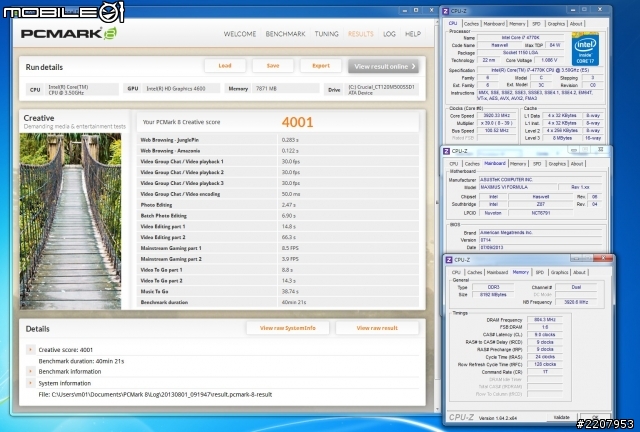

當主機板在預設的狀態時,在Creative的測試項目效能結果總分為4001分;將處理器超頻至4.7GHz之後,在Creative的測試項目效能結果總分為4092分。

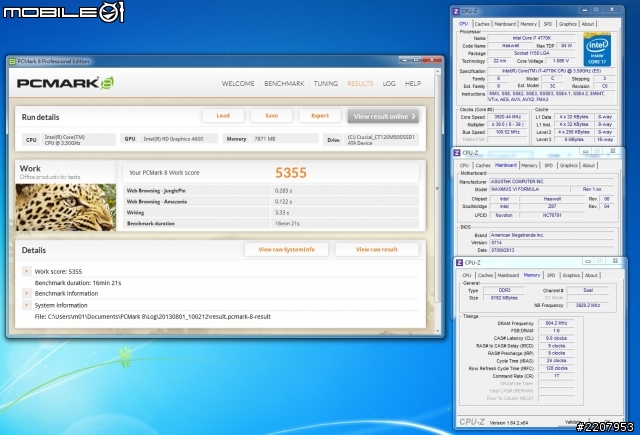

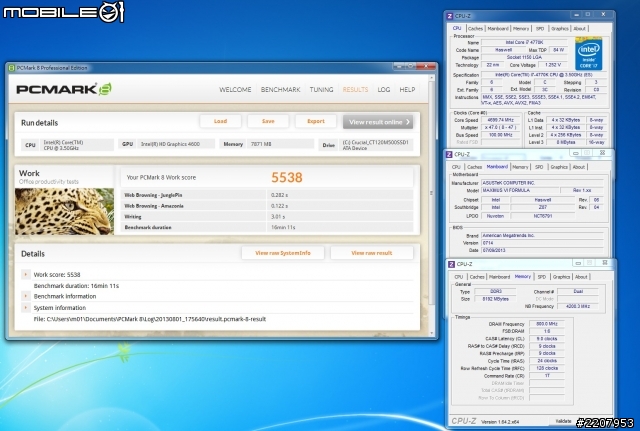

當主機板在預設的狀態時,在Work的測試項目效能結果總分為5355分;將處理器超頻至4.7GHz之後,在Work的測試項目效能結果總分為5538分。




CrystalMark 2004R3測試軟體

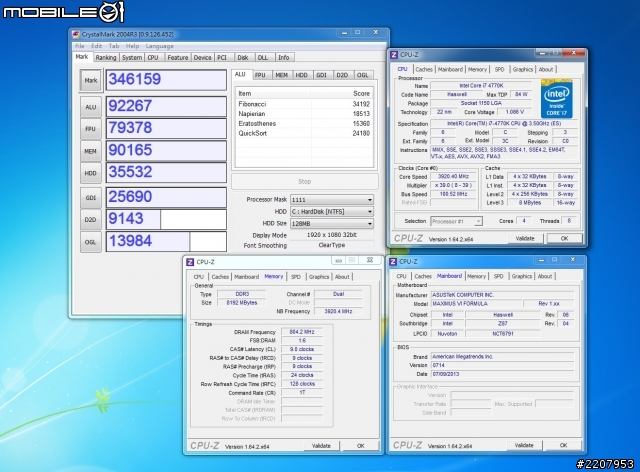

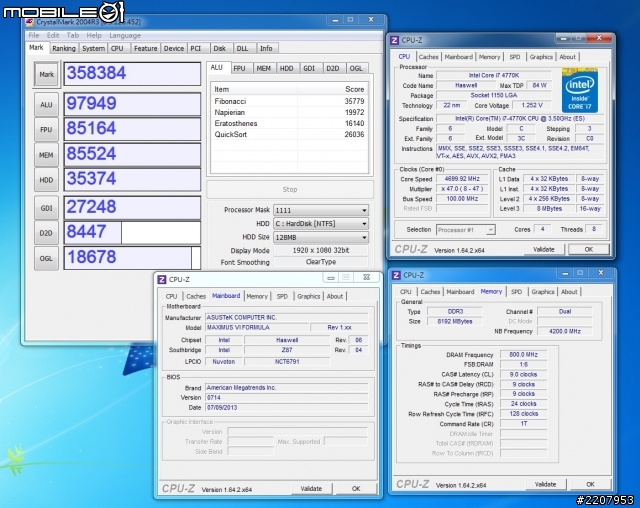

當主機板在預設的狀態時,效能評測的結果總分為346159分,將處理器超頻至4.7GHz之後,效能評測的結果總分為358384分。

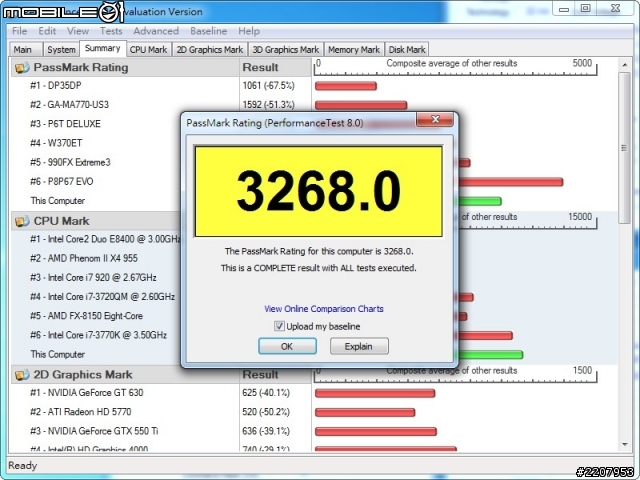

PerformanceTest 8.0測試軟體

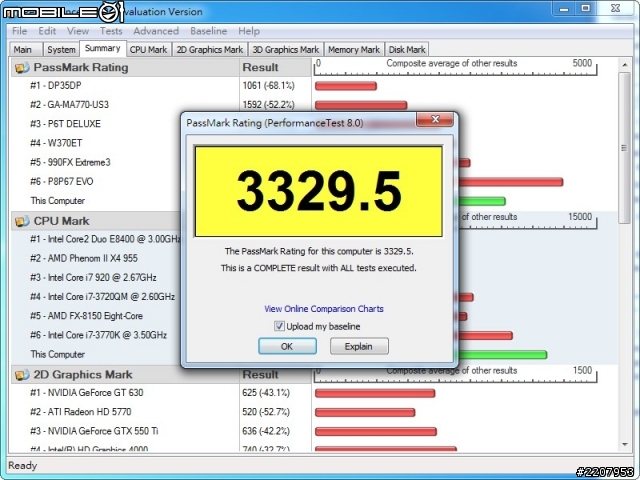

當主機板在預設的狀態時,效能評測的結果總分為3268分,將處理器超頻至4.7GHz之後,效能評測的結果總分為3329分。






測試總結

實際測試了這款主機板之後,不管是在規格或是應用方面,這款FORMULA主機板算是相當齊全,特別是提供的工具軟體方面,支援的功能可說是非常多,而且最讓小編感到驚艷的就是其中SONIC RADAR軟體。因為其它功能軟體雖然說也都頗具特色,但要找到同質性的替代軟體也不算是難事,但其中的SONIC RADAR軟體功能,在市面上算是相當少見,而且也比較真正能夠貼切到遊戲玩家的使用需求吧!
