若想組裝小型電腦,應該很多人會先考慮選個Mini-ITX尺寸規格的主機板來搭配,但就一般狀況來說,這類的主機板因為受到本身體積的限制,整體用料與規格設計大多僅算是夠用,並且很難有人會特別用這類的主機板來玩超頻。不過,今年Intel 8系列晶片組推出之後,沒想到華碩竟然在ROG系列的產品線裡面推出了一款名為MAXIMUS VI IMPACT的ITX主機板,這款主機板不僅用料與規格維持了ROG系列一直以來的豪華風格,要進行超頻調校也是頗為容易,也讓大家對於ITX的主機板再度改觀。


開箱與配件介紹

這款MAXIMUS VI IMPACT因為主機板尺寸的關係,外盒大小也比其它幾款MAXIMUS VI系列的產品要小了不少,不過外盒配色仍然是維持了ROG一貫的紅黑配色傳統。


雖然這款IMPACT的外型尺寸小了許多,但其中依然保有了ROG主機板大部分的特色功能以及配件。像是SONIC RADAR、RAMDISK、GameFirst II之類的工具軟體以及mPCIe Combo II介面卡等功能與配件都有加入這款主機板。


在外盒的背面主要是標示了這款主機板比較詳細一點的規格表以及幾個特點圖示。

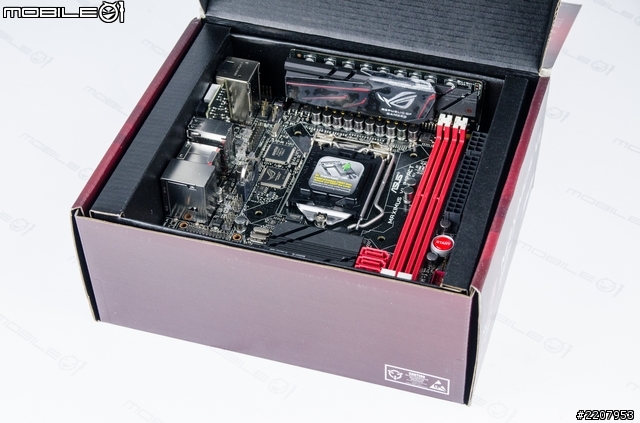

一打開外盒就可以先看到主機板,不過沒有用靜電袋裝著,感覺像是少了點什麼。

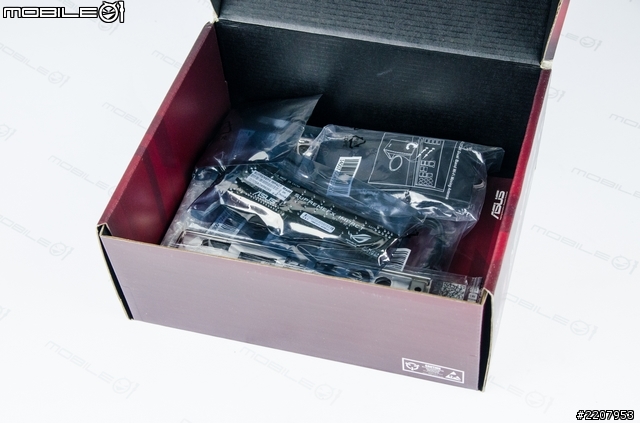

拿起上層的主機板之後,在底下還有裝著許多隨附的配件。


配件裝一樣有提供了一本IMPACT主機板使用手冊和驅動軟體光碟片。

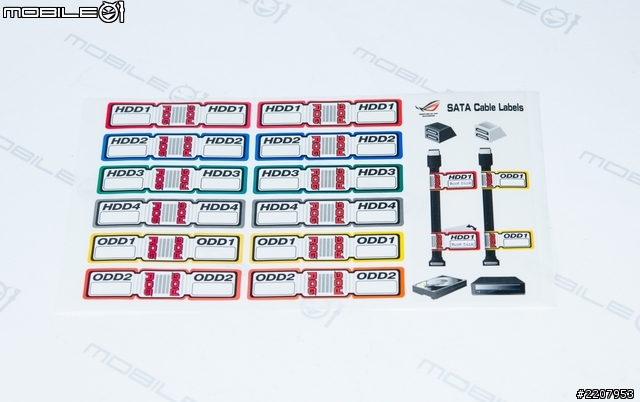

而在使用手冊中還有特別夾了一張線材標籤貼紙,讓使用者在整線的時候可以做個記號,方便日後線材拆裝。

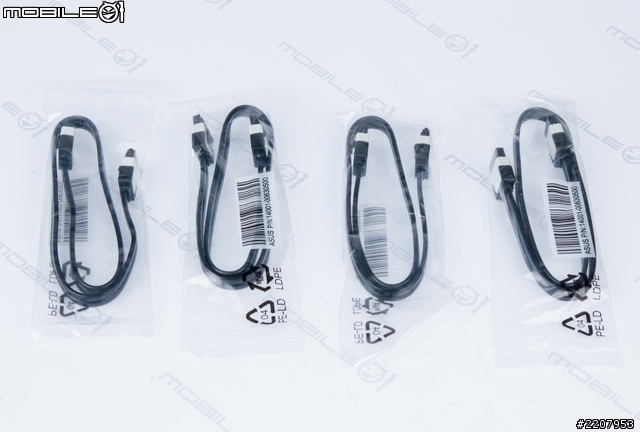

傳輸線材的部分則有提供了四條SATA傳輸線。

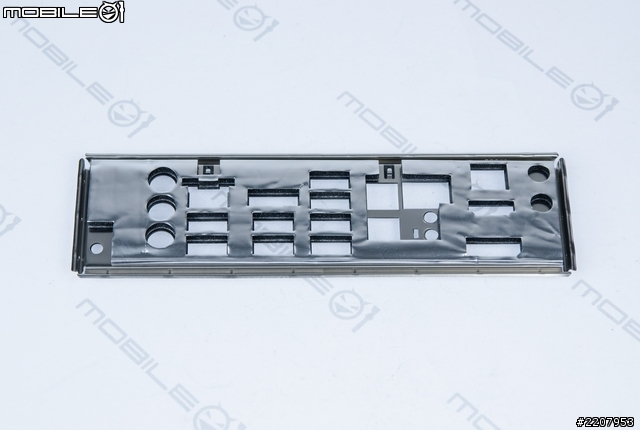

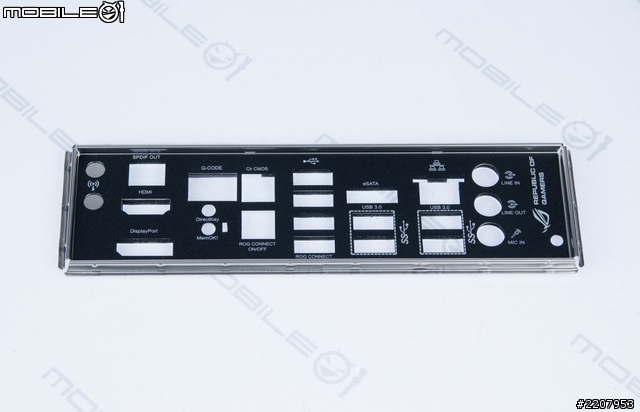

IMPACT專屬的I/O背檔板。並且在檔板的背面還有加上一層隔絕墊的設計。

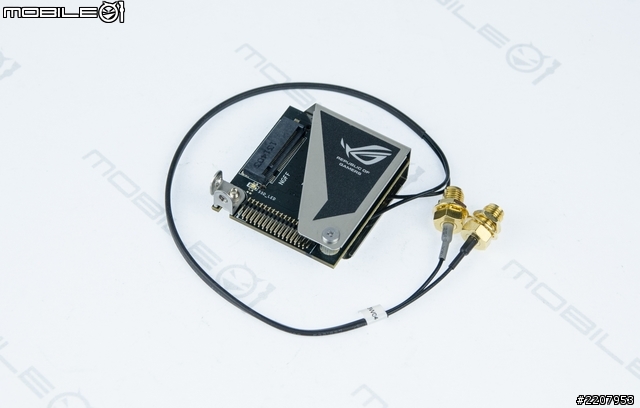

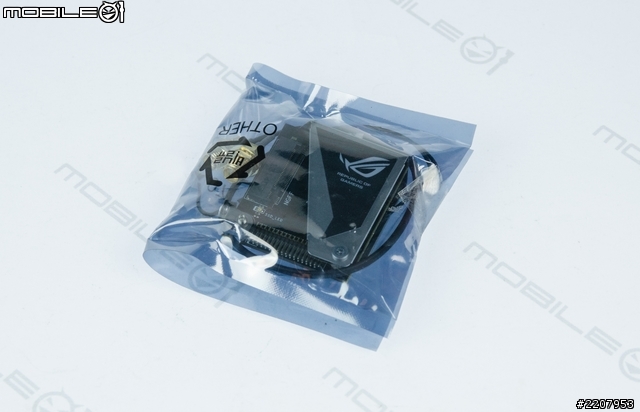

這款IMPACT與其它ROG MAXIMUS VI系列的主機板一樣都有提供一張COMBO II擴充卡。

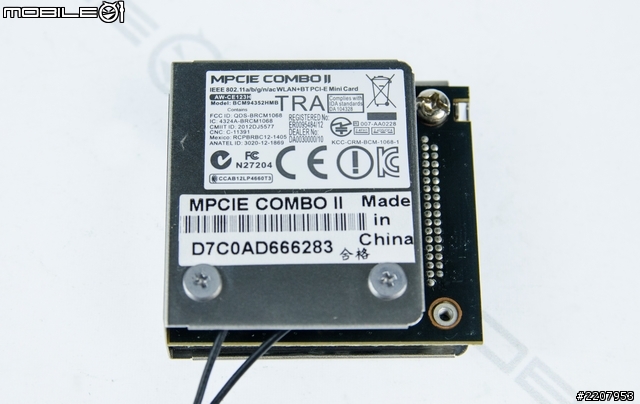

在這張擴充卡的兩面都各有設計擴充插槽,其中一面已經有安裝了一張型號為AW-CE123H的無線網路卡,可支援藍牙4.0以及802.11ac協定的無線網路規格。


網路卡上已經有先接上比較長一點的延長天線,方便使用者安裝網路訊號天線。

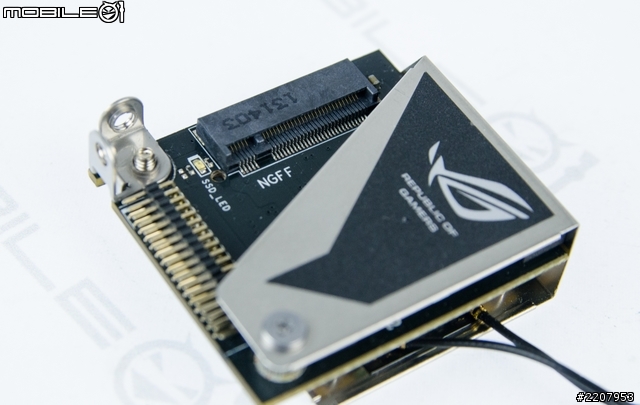

另外一面插槽則是M.2的規格,讓使用者可以擴充SSD硬碟或是其它裝置。


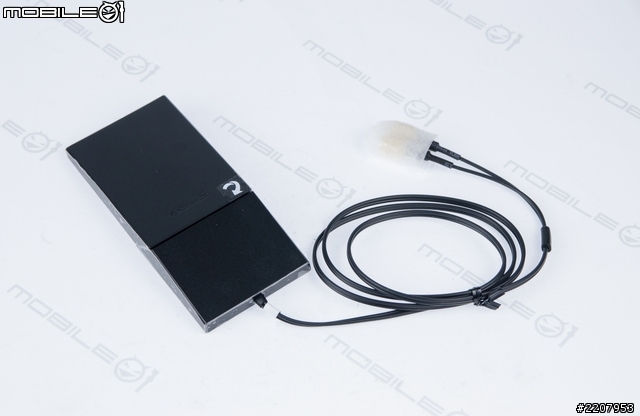

內附的配件中一樣也有提供一個網路延長天線來加強無線網路的訊號。


網路訊號天線則是可翻轉角度的設計,使用者可以依照不同的使用環境狀況來自行調整。

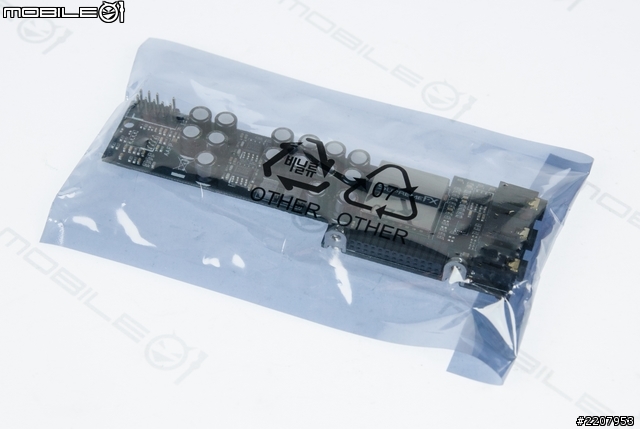

另外,應該是因為主機板尺寸大小的關係,音效規格的部分則是特別在隨附的配件之中提供了一張SUPREMEFX IMPACT音效卡,安裝的時候直接插上主機板就可以使用。不過這張音效卡是採用特殊的接腳設計,所以並沒有辦法拿到其它平台上使用。

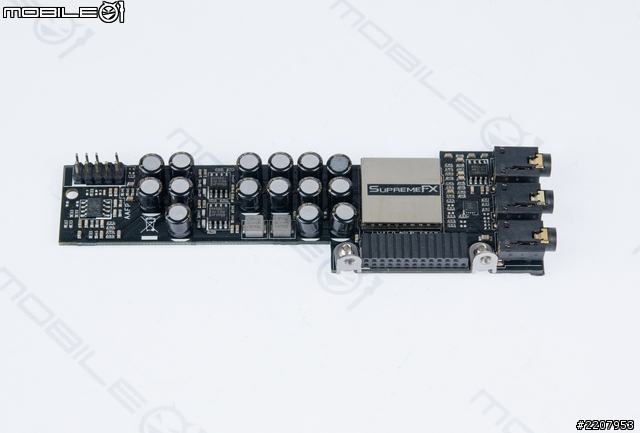

這款音效卡可支援7.1聲道輸出,並且在音效晶片上面也有加入金屬外蓋來降低干擾。

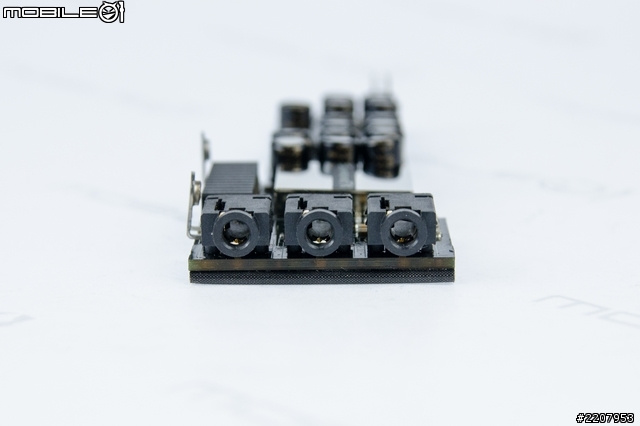

音效卡上則是提供了輸出、輸入以及麥克風等三個不同作用的3.5mm音源孔。

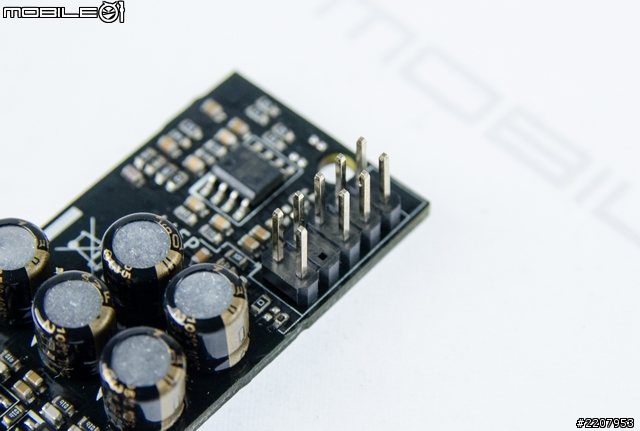

電路板上也有提供前置音源的針腳讓使用者方便擴充。

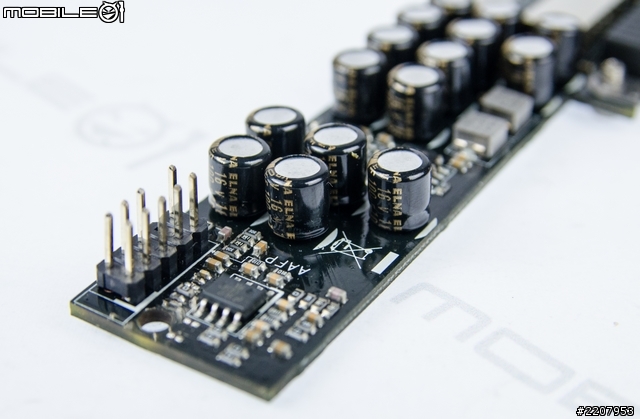

音效卡上面皆是採用了ELNA所推出的電解電容。

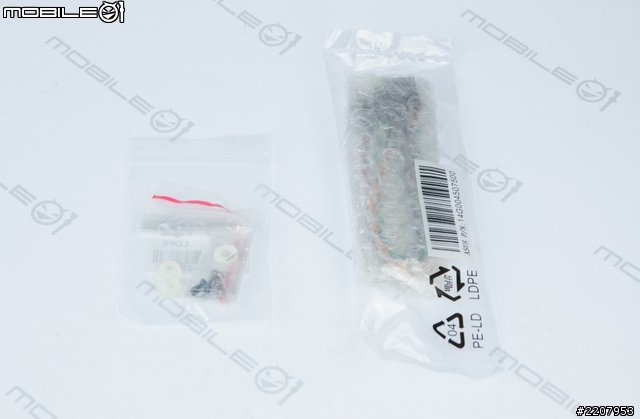

配件中也有附上螺絲來固定音效卡和COMBO II擴充卡。而右邊那包配件則是模組化的前置燈號以及電源啟動防呆線材。

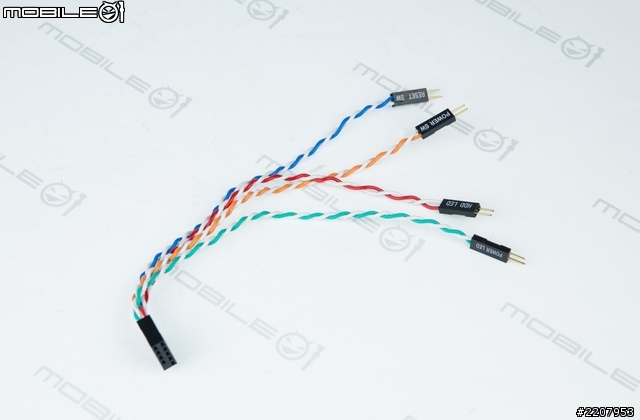

模組化的防呆線材上則有標示了電源和硬碟燈號以及電源啟動和重新開機的針腳位置。



主機板外觀與規格介紹

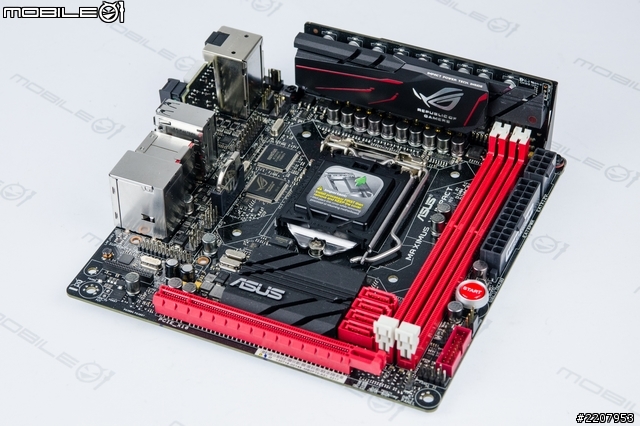

看完配件之後,接著就來看一下這款主機板的外觀與規格設計吧!從整體的外型可以看到,這款主機板為了能夠保有ROG系列的效能與功能特色,在電路板上面的各項料件可以說是相當滿,也算是把ITX主機板能夠使用的空間充分地利用。

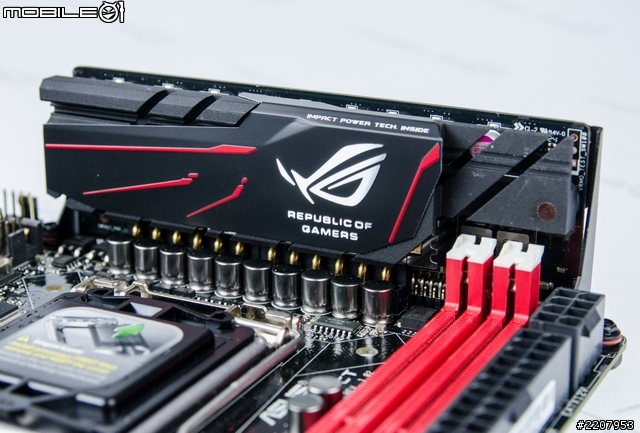

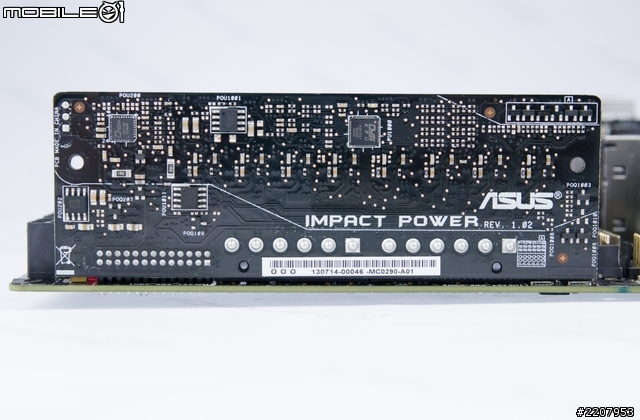

在這款主機板的側邊上則有特別設計了一個名為IMPACT POWER立式電路板,上面主要是設置了處理器以及記憶體的供電元件,目的就是要讓這款主機板也能夠具備較好的超頻性。

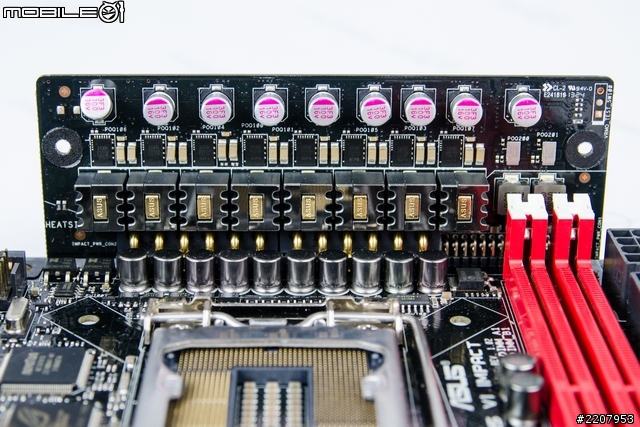

卸下IMPACT POWER電路板的散熱片之後,可以看到處理器電源部分則是採用了8相供電的設計。

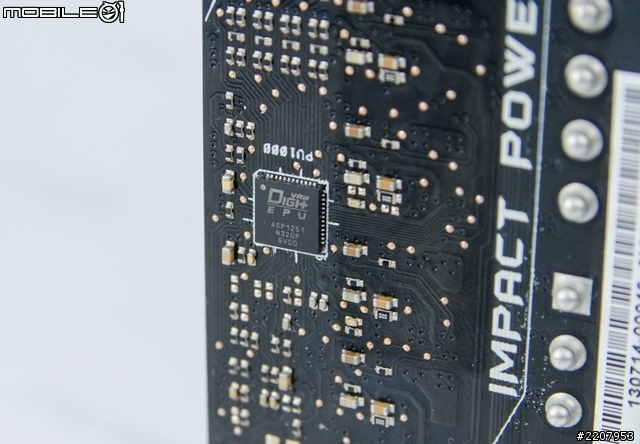

在供電電路板的背後還有設置了一顆DIGI+ EPU電源控制晶片。

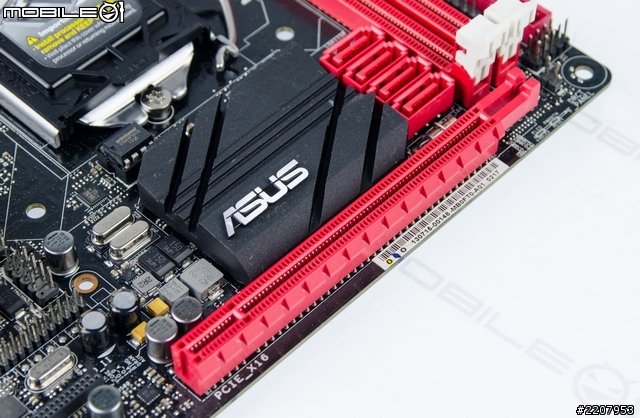

主機板上還是有保留了一組PCIe 3.0x16的介面卡插槽,讓有需要的使用者來擴充顯示卡或是其它配備。

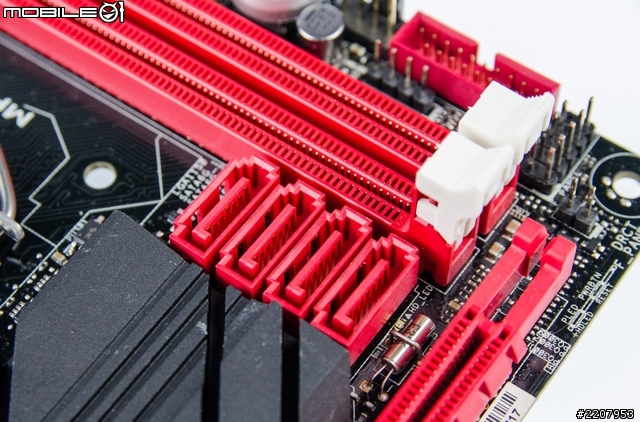

硬碟部分則是提供了4組SATA 6Gb/s的傳輸埠。

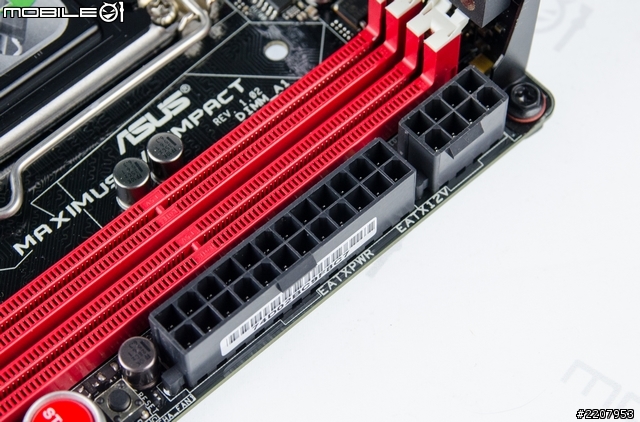

主電源以及8Pin的處理器電源插槽都是設計在主機板的側邊。

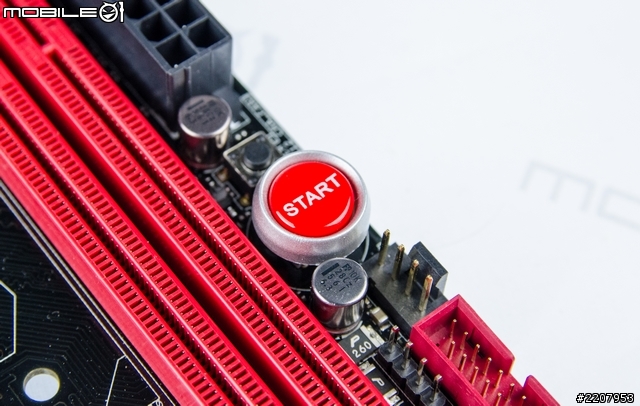

雖然主機板空間有限,但這款IMPACT還是設置了實體的電源開關和重開機按鍵。

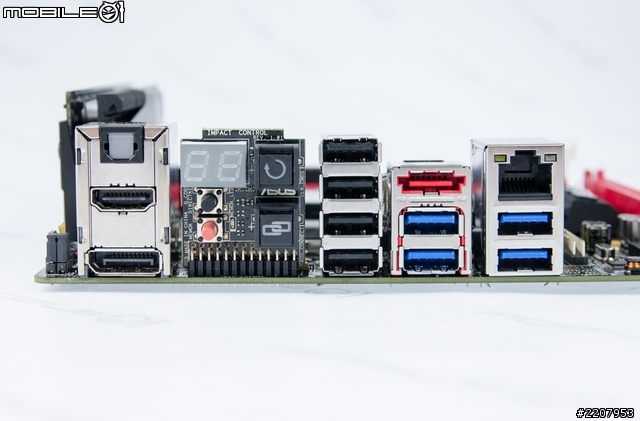

在I/O背板的位置上,除了提供4組USB2.0、4組USB3.0和一組eSATA傳輸埠、1組RJ45的有線網路埠以及各一組的HDMI、DisplayPort影像輸出埠和光纖音效輸出等端子之外,還有特別增加一個叫做IMPACT Control的立式電路板,並在上面配置了除錯代碼顯示燈號、Cleae COMS、ROG Connect、MemOK以及Direct Key等功能按鍵。

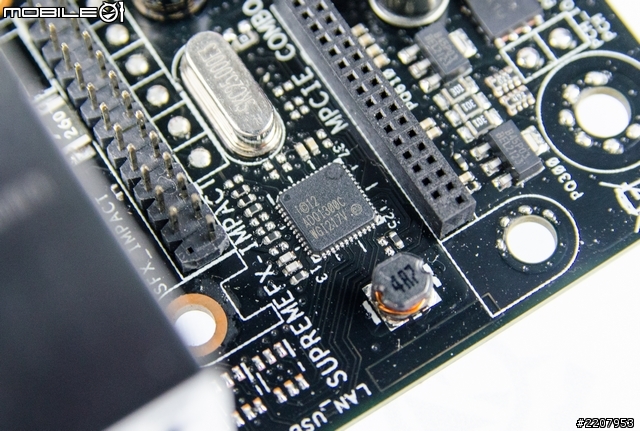

I/O背板上的有線網路埠則是採用了Intel的WGI217V網路晶片,可支援Gigabit的網路傳輸頻寬。


在網路晶片的兩邊可以看到各有配置了音效卡擴充針腳以及Combo II介面卡的插槽。

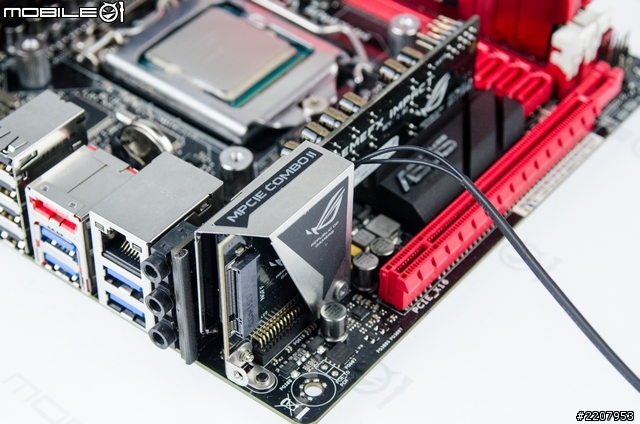

實際安裝音效卡以及COMBO II擴充卡後的模樣。

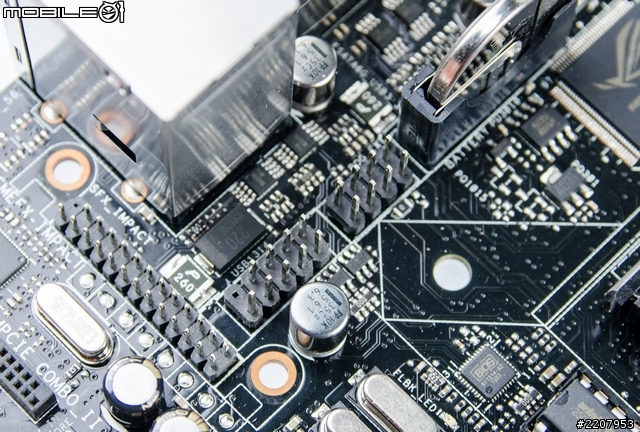

除了背板的4組USB2.0之外,主機板還有設置一個9Pin的擴充針腳,可再增加兩組USB2.0或是IEEE1394的傳輸埠。

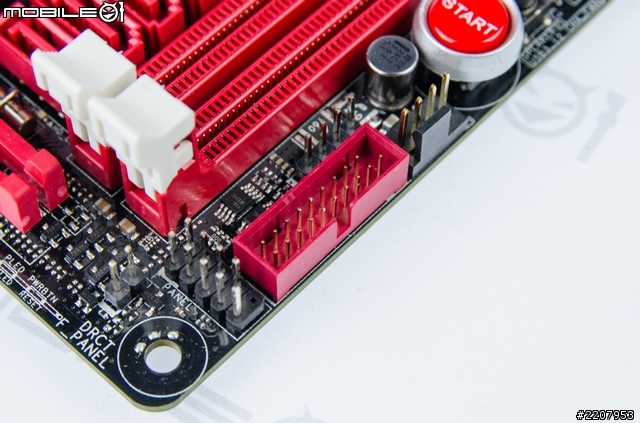

在電源按鍵的旁邊也有設置了一個19Pin規格的USB3.0擴充插槽,可以增加兩組USB3.0使用。

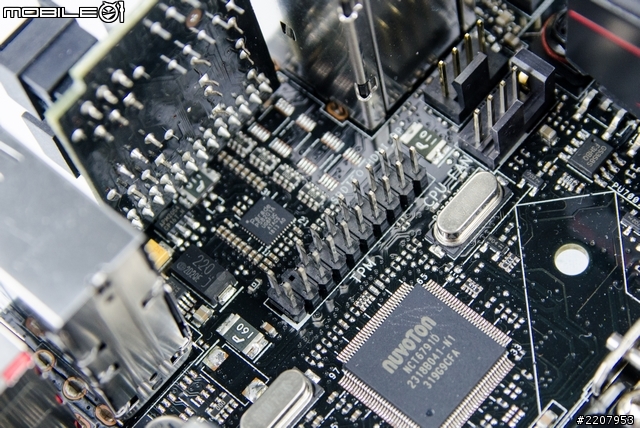

主機板上面仍然有保留了一組TPM的擴充模組。


這次除了的介紹除了有IMPACT主機板之外,同時也借了一款由華碩與利民Thermalright一起合作研發的AXP-200空冷散熱器。之所以會特別借來這款散熱器的原因,主要是因為這款AXP-200是針對ITX或是HTPC所設計的散熱器產品,而且散熱器的構造上也有針對IMPACT主機板特別設計,以避免與其它零組件相互擠壓。

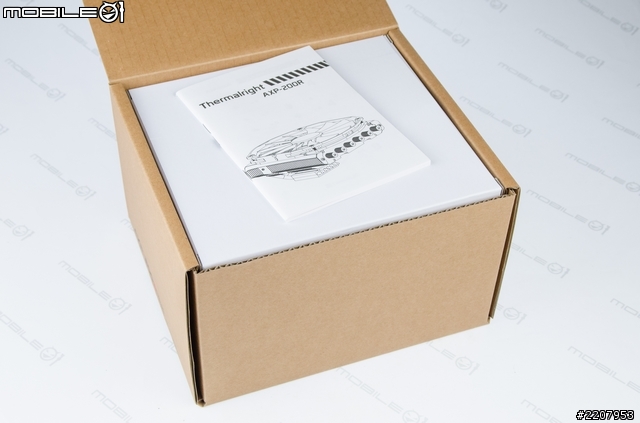

一打開散熱器的外包裝則會先看到安裝說明書和一盒安裝扣具配件。

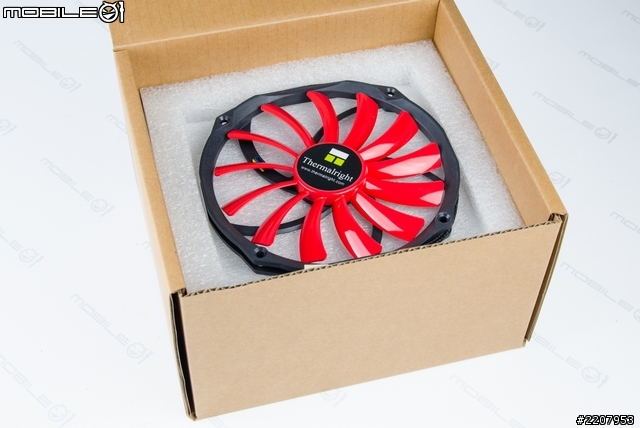

而在配件盒的底下則是隨附搭載的風扇。而這款AXP-200R所附的風扇顏色則是紅色特別款,應該也是為了與ROG的產品印象搭配吧!

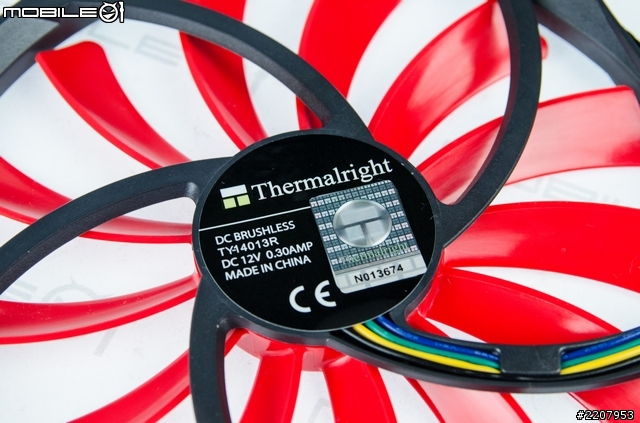

隨附的風扇型號是為TY-14013R,尺寸為14公分,具備13片扇葉,並採用液態軸承的設計。

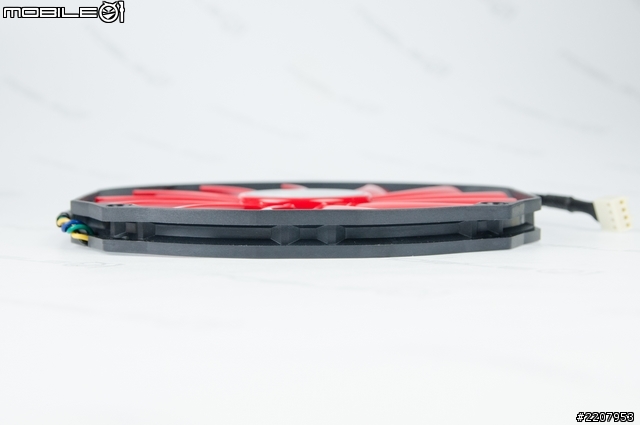

從風扇側面可以看到厚度設計相當地薄,而且在外框的中間還有設計藏線的凹槽。

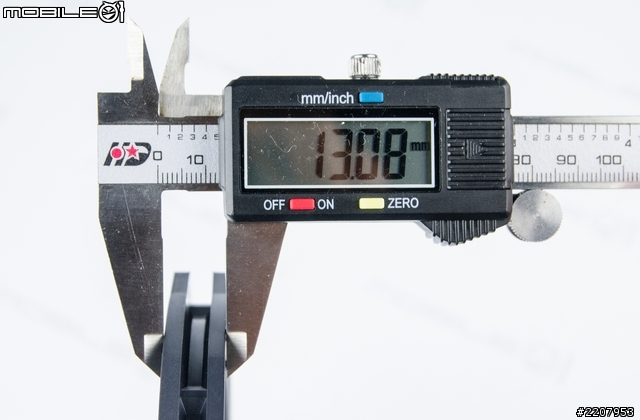

實際量測一下風扇的厚度大約是1.3公分左右。

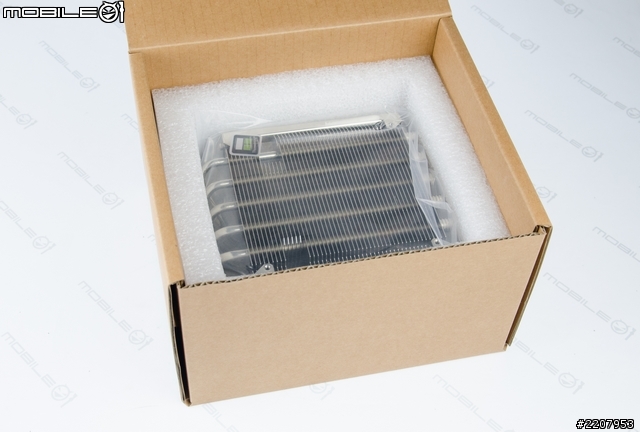

拿起風扇之後,在包裝的最下層就可以看到這款散熱器的主體囉!

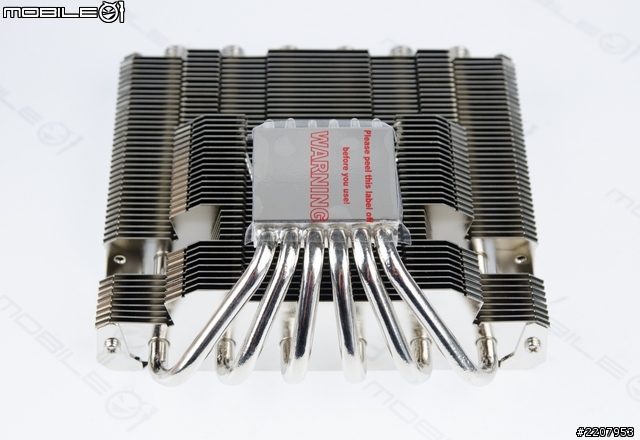

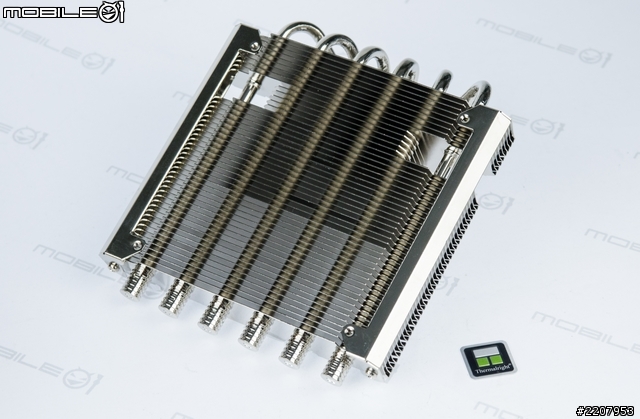

這款散熱器主體上一共設置了6根6mm規格的銅質熱導管並搭配大面積的鋁擠鰭片來加強散熱。


散熱器的底座是採用了銅質金屬,並加上鍍鎳處理來達到防鏽效果。而從散熱器的背面也可以看到其中的散熱鰭片並不全都是同一個形狀,而是有特別針對主機板配置來堆疊。

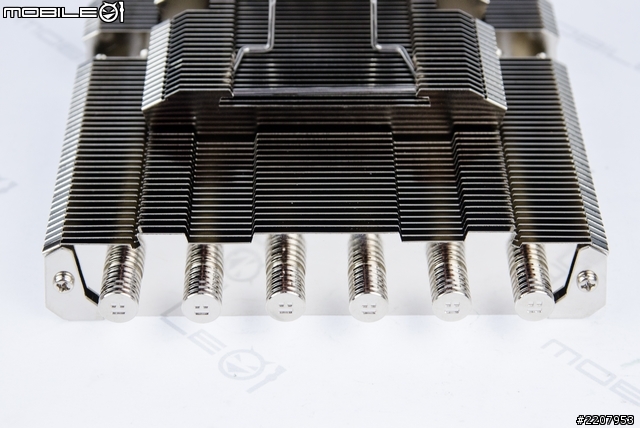

另外,還有一點值得一提的是,在熱導管收尾的位置還有特別加入了外蓋來修飾,也讓這款散熱器的外型更好看一些。

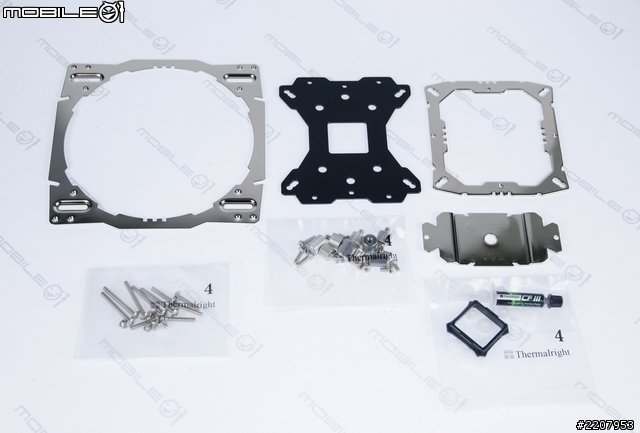

接下來就來實際安裝一下散熱器囉!先來看到裡面所搭配的一些扣具配件。其中最左上角的大型鋁片主要是用來擴充另一款散熱風扇,並不是隨附的那一款,所以在這次的安裝並不會用到。

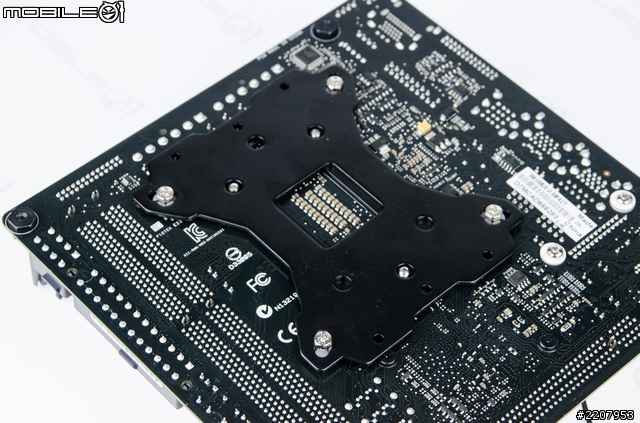

這款AXP-200R跟大部分的散熱器一樣都是先裝上強化背板。

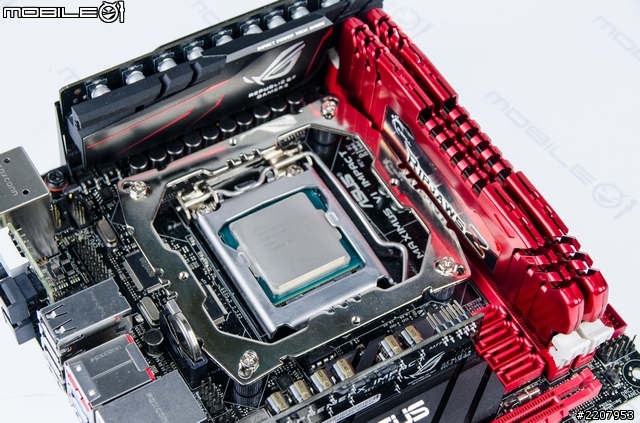

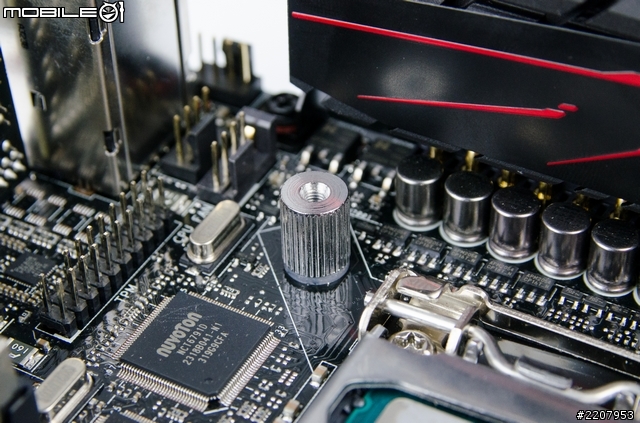

背板安裝好之後,就可翻到主機板的正面來裝上用來墊高固定片的手轉螺絲。


四個角落都加上手轉螺絲之後,就可以先放上固定片並用配件內附的螺絲來鎖緊四角。


接下來就拿取另一個小的固定片先放到散熱器底座的上方。

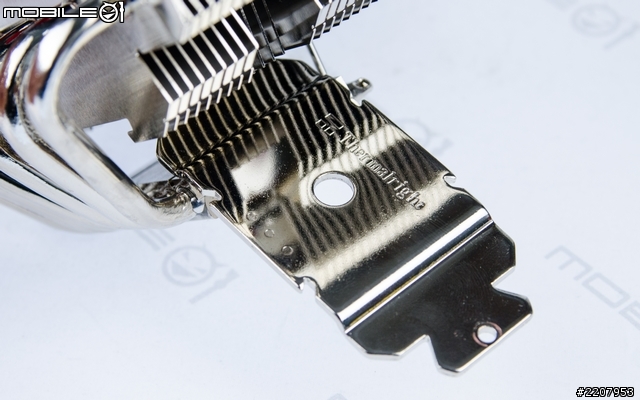

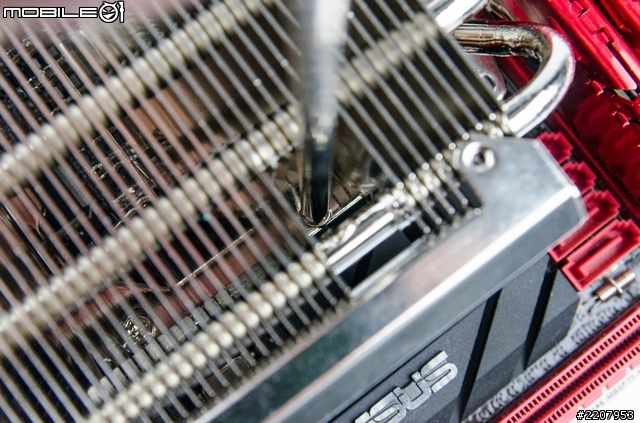

再來塗上散熱膏之後,就可以放上散熱器,並透過散熱鰭片上特別設計給螺絲起子穿過的孔洞來固定散熱器的金屬墊片。

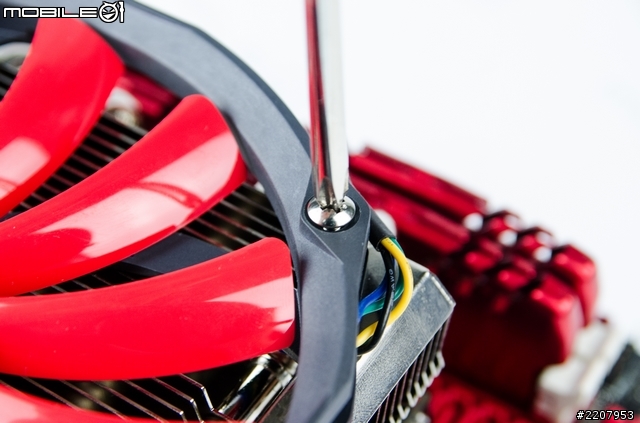

最後再拿出另外四個螺絲來固定風扇。

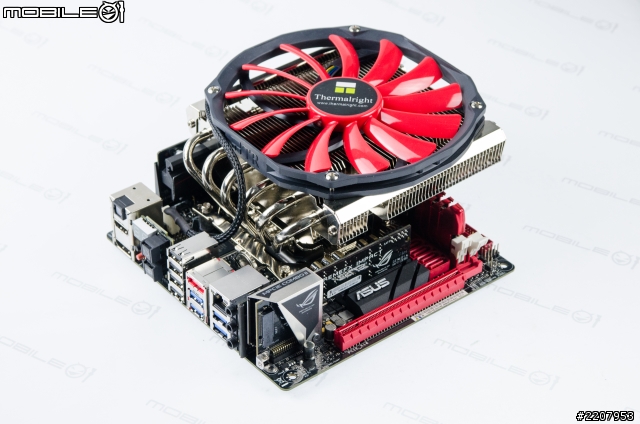

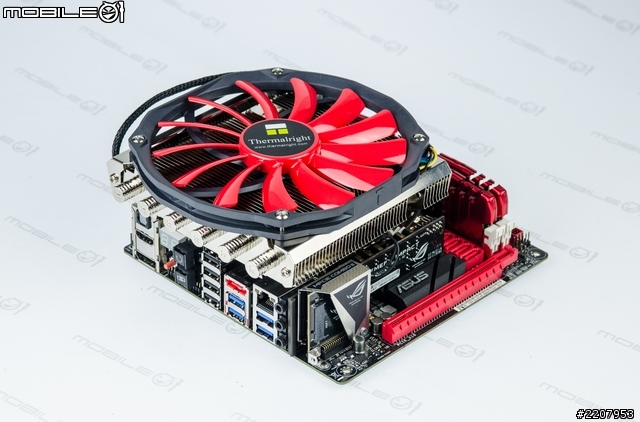

主機板與散熱器完全合體之後的模樣。實際安裝後,雖然沒有Intel原廠直接按壓固定的散熱器來得方便安裝,但基本上只要稍微看一下說明書之後,就還蠻容易上手。不過,要注意的就是散熱器其實只有一個固定方向才不會壓到記憶體或是其它配件,可是因為上方的散熱器鰭片會稍微超過主機板,所以似乎還蠻有可能會卡到一些體積比較小的機殼。



隨附功能軟體介紹

ROG版的AI Suite 3多功能軟體整合介面

這款MAXIMUS VI IMPACT與其它ROG系列主機板一樣也有提供了許多應用軟體,其中最主要的一個工具就是AI Suite 3。這個工具軟體其實算是一個整合介面,使用者只要開啟這個介面之後,就可點選這款主機板所提供的大部分功能。像是華碩近來主推的Dual Intelligent Processors 4、Wi-Fi GO或是USB 3.0 Boost之類的功能就都有整合在其中。而這款主機板其實也有支援華碩最近主推的NFC Express功能,不過NFC的配件是需要選配,所以在整合軟體上就沒有出現這個功能選項。


Dual Intelligent Processors 4功能

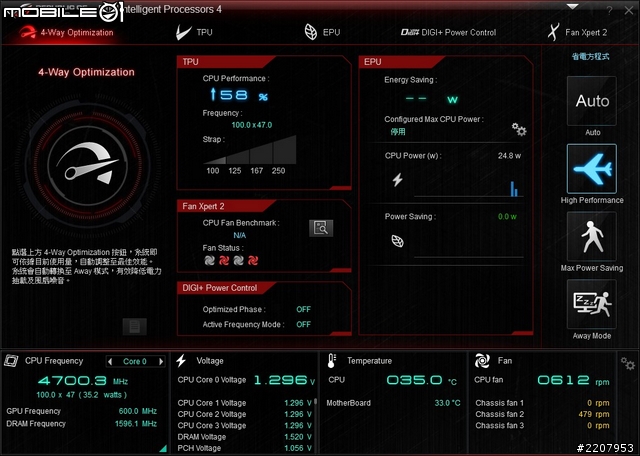

在各個軟體中,針對電源以及風扇運轉的控制部分,則是提供了一個名為四方位系統優化功能(Dual Intelligent Processors 4)的應用軟體。透過這個軟體其中的Dual Intelligent Processors 4,則是華碩近來新推出的主機板產品中所主打的4方位系統優化功能。開啟這個軟體之後就可以看到TPU、EPU、DIGI+ Power以及Fan Xpert 2 等功能的狀態。若是有需要各別設定更細部的選項,也可以直接點入各個功能分頁來控制。

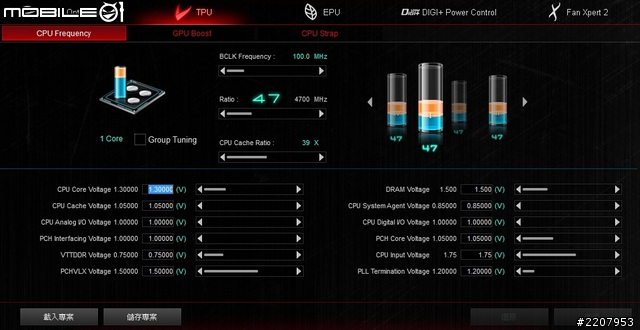

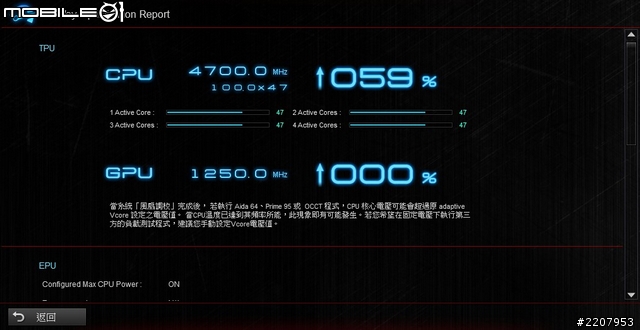

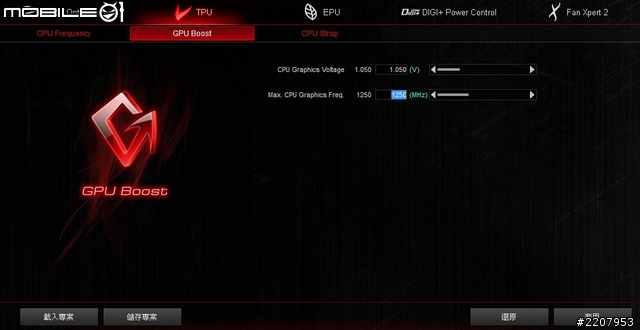

TPU頁面的主要功能則是可以讓使用者來進行處理器或是顯示卡的超頻參數的調整。




在EPU頁面中則是已經設置了自動、高效能、最省電以及離開四種不同的模式來自動控制電源。

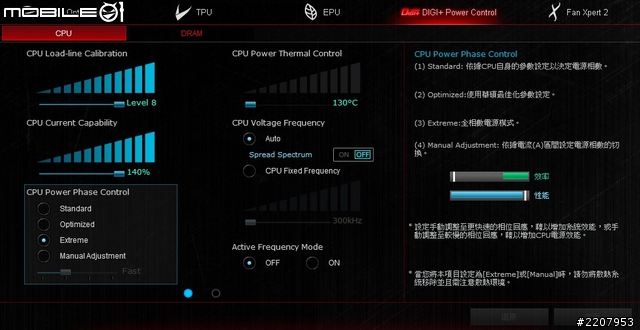

DIGI+ Power頁面內也有預設了標準、優化、極限以及手動調整等四個處理器電源相數控制模式來讓使用者快速選擇。


第一次開啟Fan Xpert2的功能時,軟體則會先自動監測與設定系統內的各個風扇來達到散熱最佳化的效果。

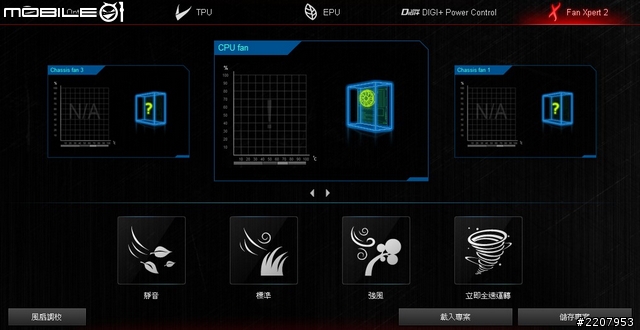

設定完畢之後,則可以進入功能頁面來監看各個風扇目前的運轉狀況。若是不想調整太多繁複的選項,在底下也設置了靜音、標準、強以及全速運轉等四種不同的運轉模式可以快速點選。



Ai Charge +工具

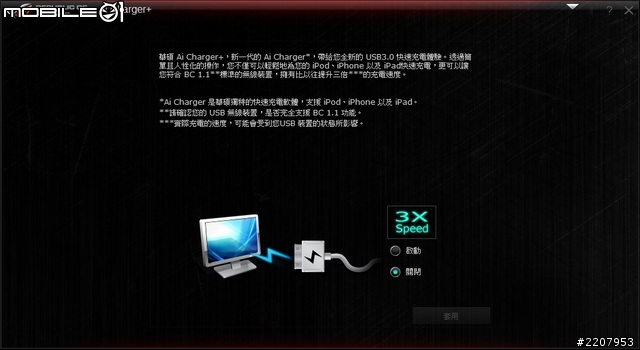

再來看到另一個叫做Ai Charge +的工具,這項功能主要是可以提昇USB的供電電流,以增加行動裝置的充電速度。


USB3.0 Boost加速軟體

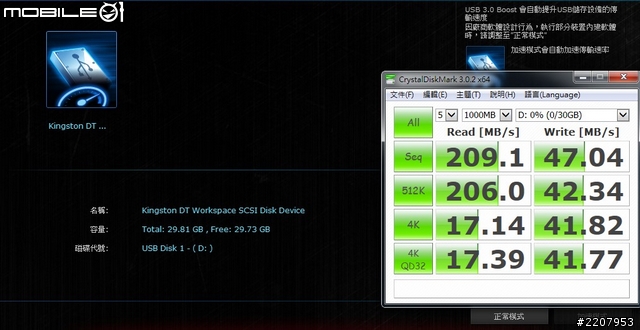

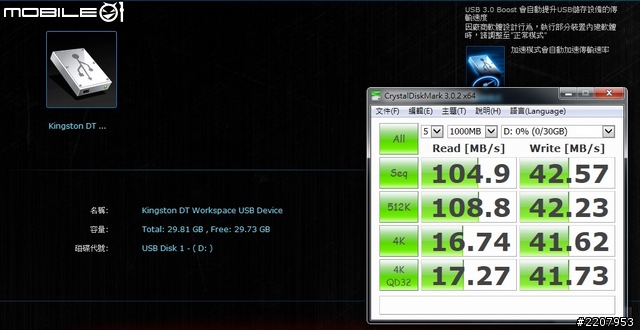

針對USB3.0傳輸埠的部分還有提供了一叫做USB3.0 Boost的工具軟體,其主要作用就是可以加快USB3.0儲存裝置的傳輸速度。而這次也實際拿了一款Kingston DT Workspace 32GB的隨身碟來實際測試一下,給大家做個參考。當沒有開啟加速功能的時候,這款隨身碟的循序讀寫速度則為104.9MB/s、42.57MB/s。開啟加速功能之後,循序讀寫速率則是達到209.1MB/s,47.04MB/s。從測試結果來看,讀取的效能大約提昇了兩倍左右,不過寫入的部分就比較沒有太大的差異。





USB BIOS Flashback更新工具

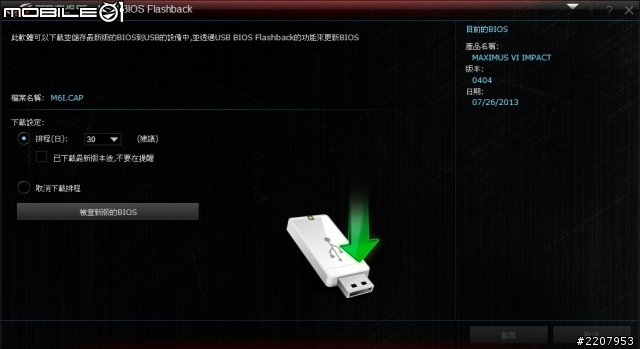

在AI Suite 3介面裡面也有提供了一個USB BIOS Flashback的更新工具,使用者可以透過網路來查詢是否有最新的BIOS版本,並且利用這個功能來更新BIOS。



Wi-Fi GO!工具軟體

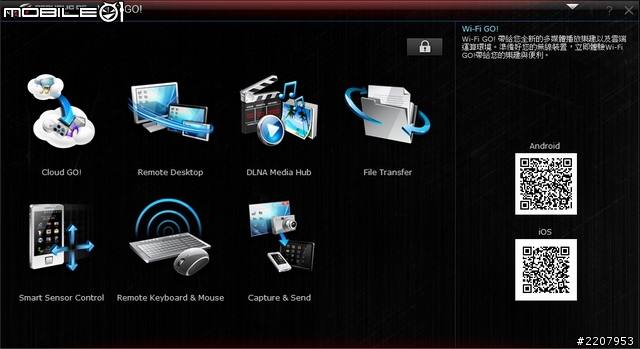

由於隨附的配件中也有提供了一張無線網路卡,所以在AI Suite 3裡面也有整合了Wi-Fi GO!的工具軟體。其主要功能就是可以讓電腦與行動裝置透過區域無網路來進行連結,並可利用行動裝置來作為第二個螢幕、模擬鍵盤滑鼠、手勢操作、DLNA多媒體功能或是直接進行資料傳輸的功能。

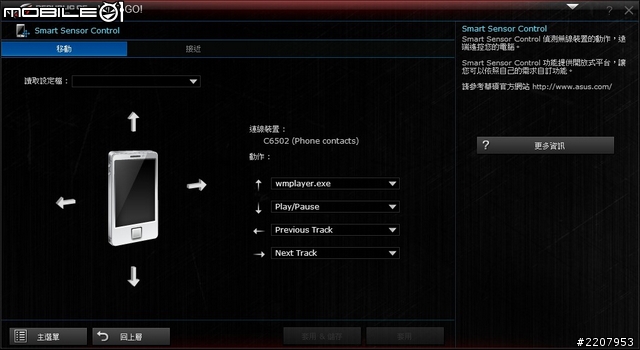

在Wi-Fi GO!裡面有一個叫做Smart Sensor Control的功能,當行動裝置與電腦連結之後,開啟這項功能就可以透過上下左右移動行動裝置的手勢來開啟電腦的多媒體播放軟體或是控制播放功能等作用。在軟體裡面也可以自己設定各個移動方向所啟動的作用。

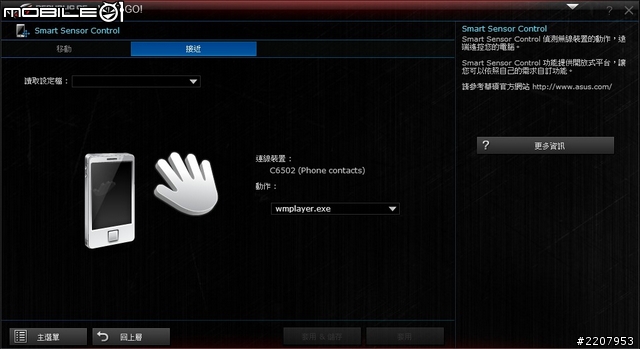

除了移動行動裝置的動作之外,當手掌接近行動裝置的時候也可以啟動程式。

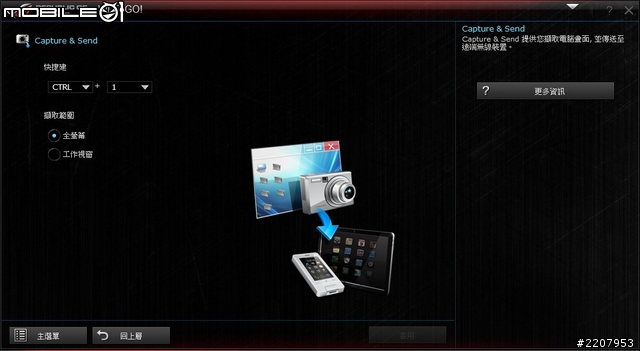

而Capture&send的功能除了可以快速擷取電腦桌面的圖片,擷取之後亦可以直接傳送到已連結的行動裝置上面。

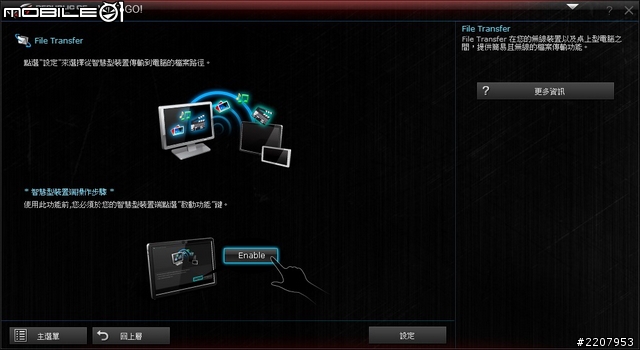

File Transfer的功能主要是可以讓行動裝置內的檔案直接透網路傳遞到電腦。

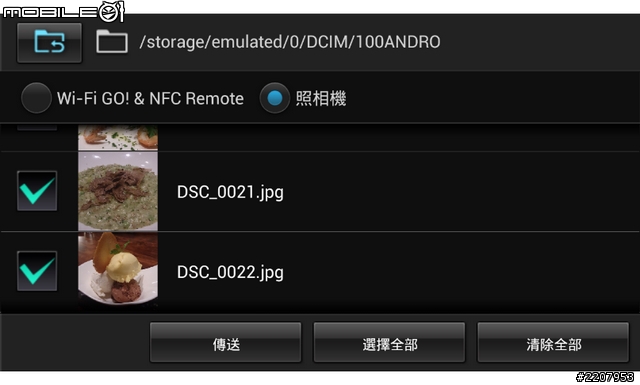

在行動裝置開啟Wi-Fi GO!的應用程式並選取需要傳送的檔案,就可以開始將檔案傳輸到電腦。

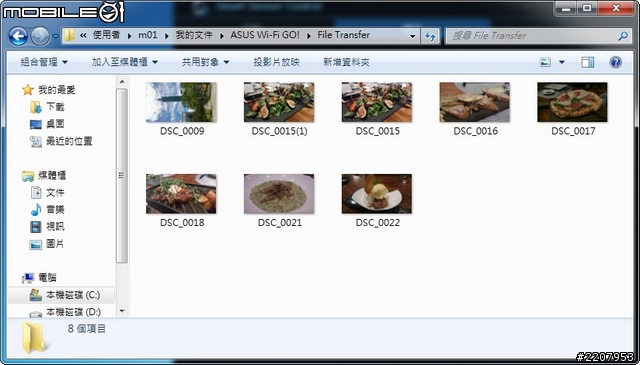

傳送之後,接著再到電腦的內的File Transfer資料夾就可以看到剛剛傳送出去的檔案囉!

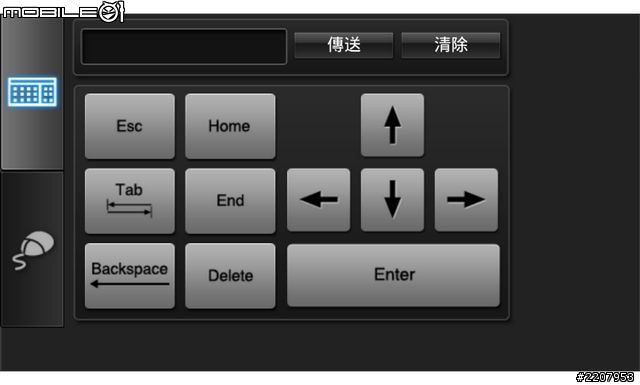

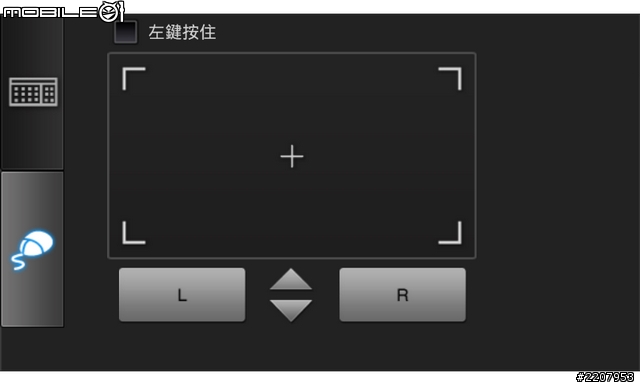

另外,當行動裝置與電腦連結之後,開啟其中的Remote Keyboard&Mouse功能,就可以將行動裝置用來模擬鍵盤滑鼠來操控電腦或是直接輸入文字。





Wi-Fi Engine工具軟體

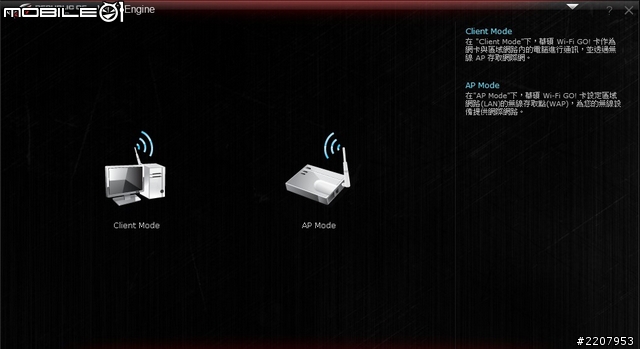

內附的Wi-Fi Go!擴充卡除了可以用來直接上面那些與行動裝置連結的功能之外,開啟Wi-Fi Engine工具,也可以自行選擇AP或是Client兩種不同的使用模式。



Mem TweakIt記憶體時序設定軟體

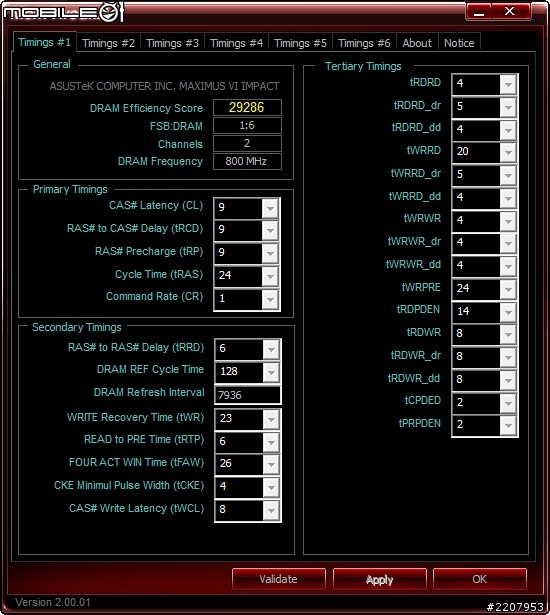

針對記憶體設定的部分,在隨附的軟體中還有提供一個叫做Mem TweakIt工具,透過這個工具軟體,使用者就可以直接在作業系統內來調整記憶體的各個時序參數。



ROG專屬的GameFirst II軟體

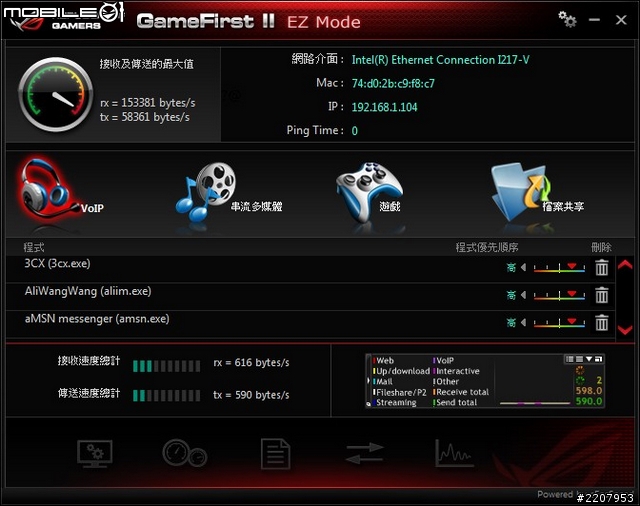

在這款主機板上針對網路控管的部分則是有提供了一個GameFirst II軟體,在這個軟體的主畫面上則是已經預設了網路電話、串流多媒體、遊戲以及檔案共享四種不同的設定模式,使用者可以依照自己的使用情況來快速設定。

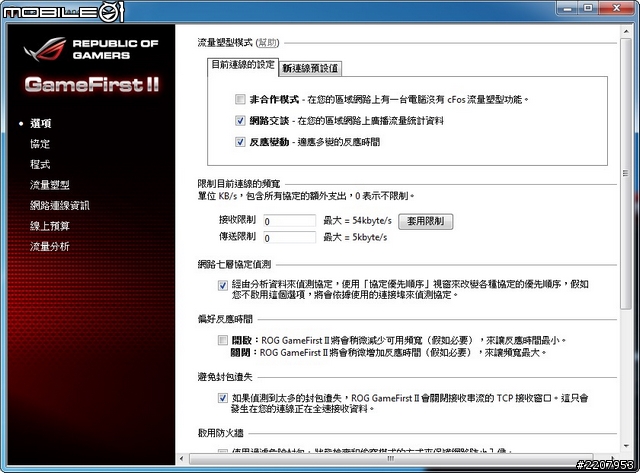

進入進階模式之後,則可以看到更多像是程式優先順序設定、流量塑型、線上預算或是流量分析等各個網路設定

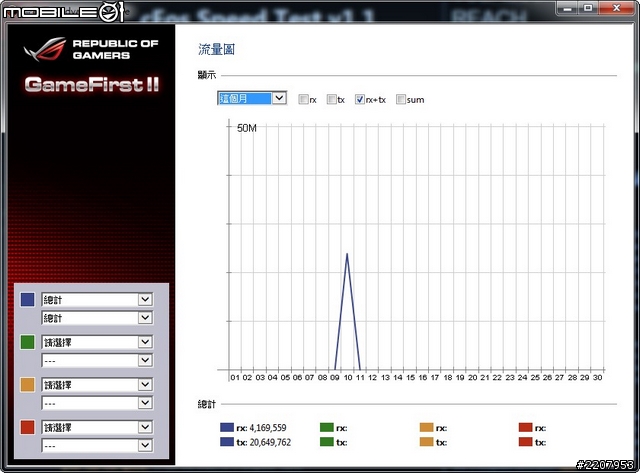

透過內建的流量圖表,也可以讓使用者更清楚看到自己的網路的使用狀況。


音效設定軟體

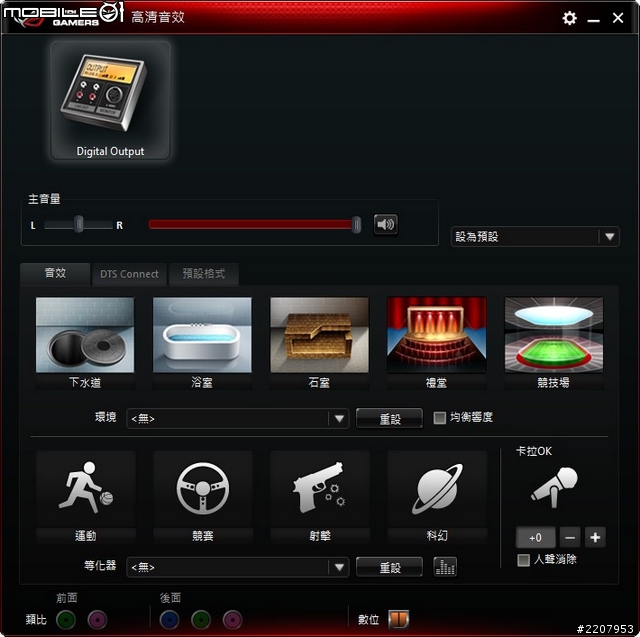

近來許多針對遊戲玩家所設計的主機板,在音效方面也都有開始加入了許多特別的設計,而華碩這次所推出的MAXIMUS VI IMPACT主機板不僅是隨附一個獨立的音效卡,在軟體部分也有提供了一個專屬的調控工具。在軟體的主畫面內則是已經有預設了幾個環境音場的調整和不同使用情境的等化器設定,讓使用者可以快速挑選。而且比較特別的一點就是還有一個卡拉OK功能,使用者可以利用這個選項來消除音樂裡面的人聲,若是喜歡唱KTV的話應該還蠻實用的吧!



SONIC RADAR功能軟體

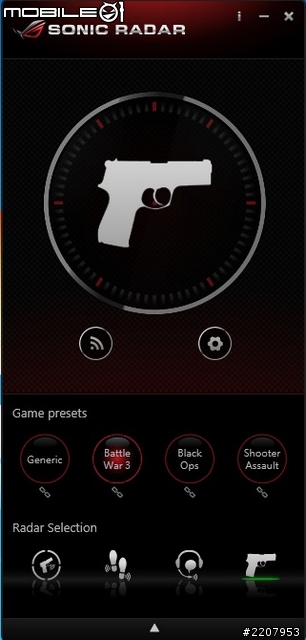

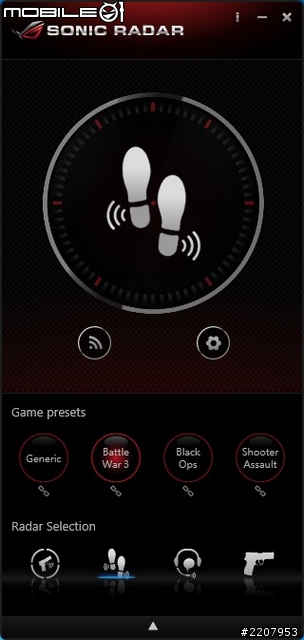

然而這次在ROG音效功能中最特別的一項工具,就是其中所加入的SONIC RADAR。這項工具在實際安裝音效驅動軟體的時候,則會一併安裝這項功能軟體。而其主要的作用就是可以用來偵測遊戲中人物腳步聲、槍聲的方位,這樣一來遊戲玩家就可以透過畫面中的雷達指標來瞭解到對手的方位,減少莫名其妙就被暗殺的情況。

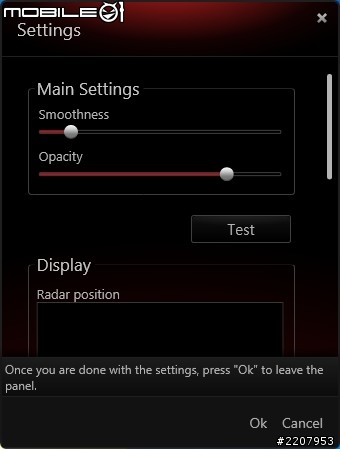

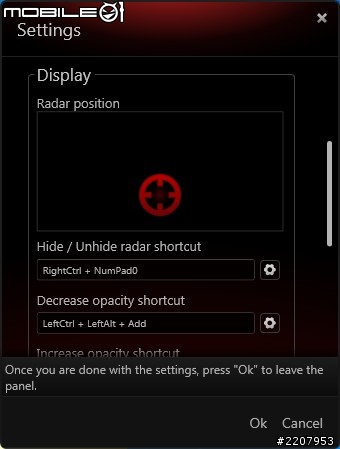

在SONIC RADAR功能軟體裡面的設定介面,則是可己自己調整雷達顯示的位置、大小或是設定快捷鍵來快速切換不同的偵測項目。



效能測試

看完這款主機板的規格與軟體介紹之後,最後當然還是要來測試一下實際上機之後的效能表現囉!這次的測試除了有主機板BIOS預設狀態的效能之外,也實際超頻了測試了一下。不過,可能是因為空冷得散熱效果有限,也可能是小編手邊的CPU體質問題,超頻到4.8GHz的時候,系統就相當不穩定,要降到4.7GHz的運作時脈才能夠完成所有的測試。所以接下來的數據截圖便是預設狀態以及超頻4.7GHz之後的對照,讓網友們做個比較。至於以下清單則是這次測試所使用的各項零組件平台,也一起讓網友做個參考囉!

處理器:Intel Core i7-4770K
硬碟機:OCZ VECTOR 256GB固態硬碟
記憶體:Kingston DDR3-1600 4GBx2
電源供應器:技嘉 1200W
作業系統:Windows 7 旗艦版64位元

3DMark軟體測試

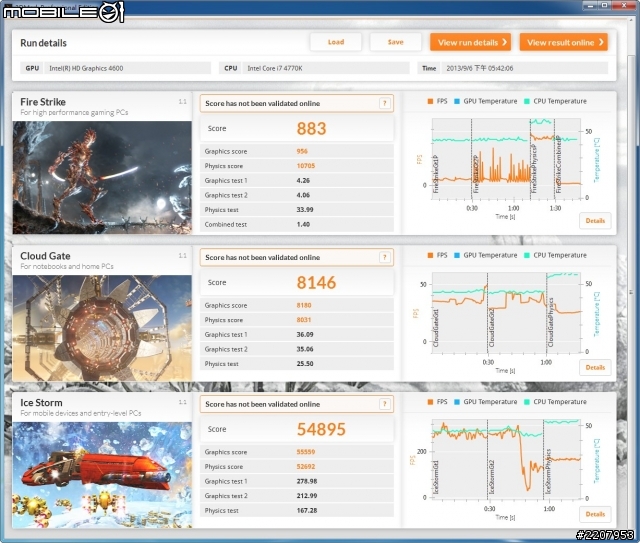

當BIOS預設值狀態時,Fire Strike場景測試結果為883分、Cloud Gatet場景測試結果為8146分、Ice Storm場景測試結果為54895分。

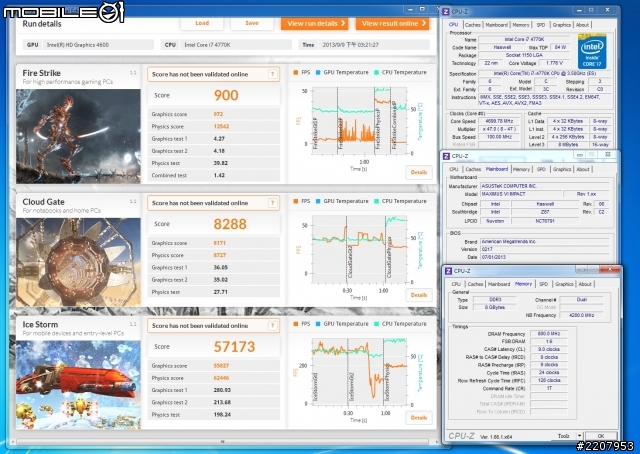

超頻至4.7GHz時,Fire Strike場景測試結果為900分、Cloud Gatet場景測試結果為8288分、Ice Storm場景測試結果為57173分。



CINEBENCH R11.5軟體測試

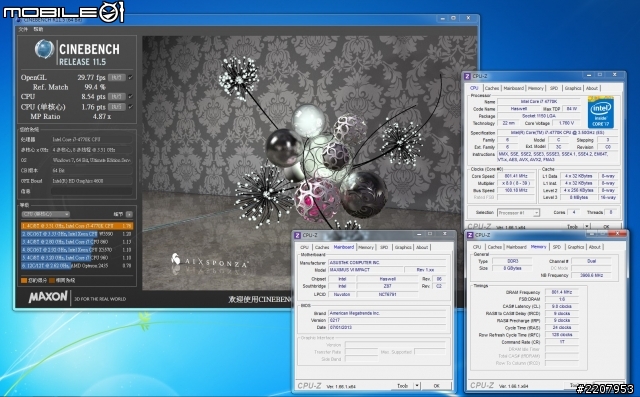

當BIOS預設值狀態時,OpenCL測試結果為29.77fps、多核心效能為8.54pts、單核心效能為1.76pts。

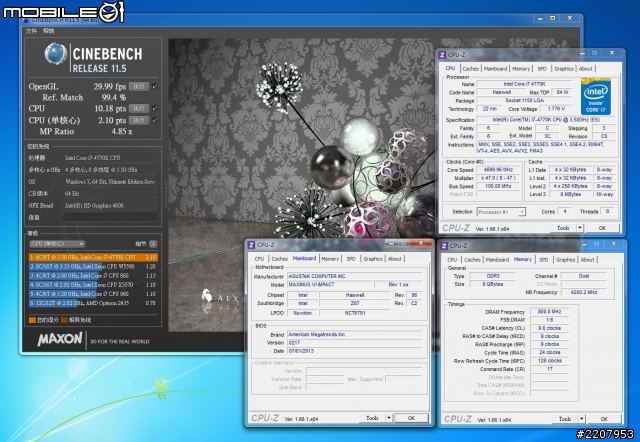

超頻至4.7GHz時,OpenCL測試結果為29.99fps、多核心效能為10.18pts、單核心效能為2.10pts。



CrystalMark2004R3軟體測試

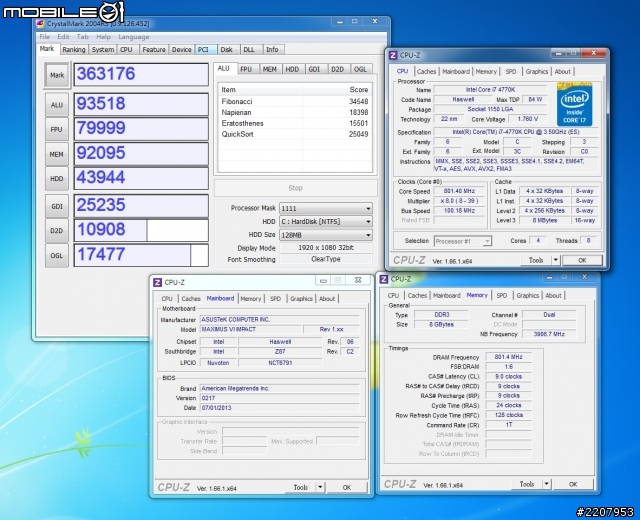

當BIOS預設值狀態時,測試結果為363176分

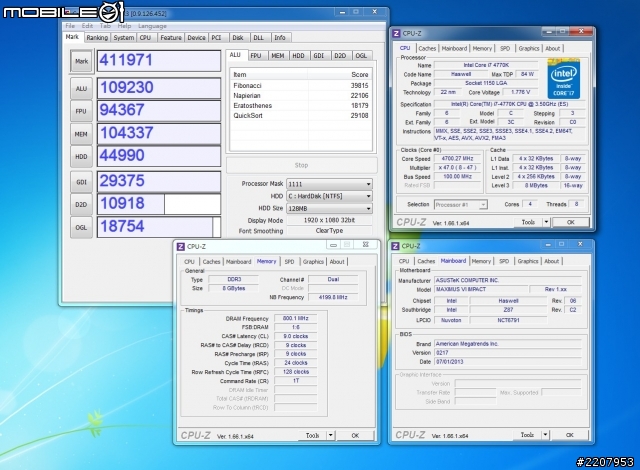

超頻至4.7GHz時,測試結果為411971分。



PCMark 7軟體測試

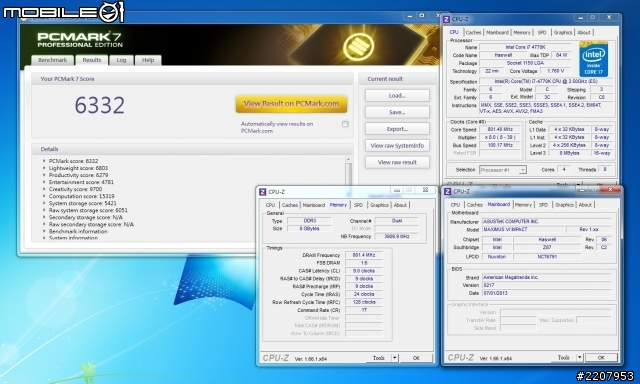

當BIOS預設值狀態時,測試結果為6332分

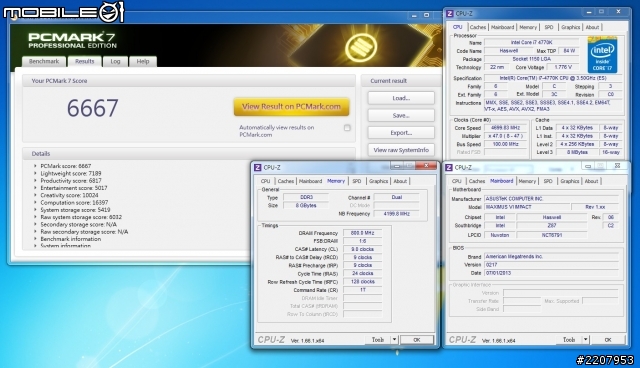

超頻至4.7GHz時,測試結果為6667分。


PCMark 8軟體測試

Home項目

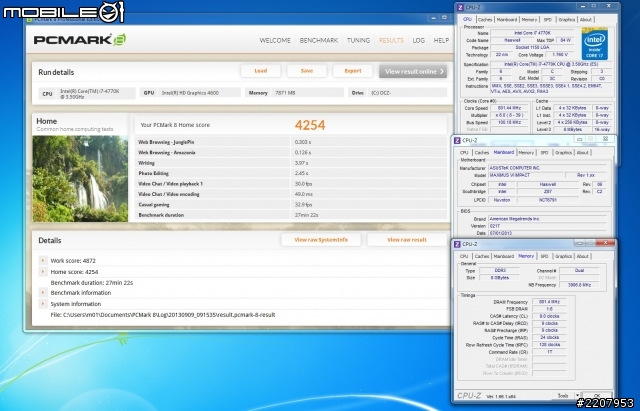

當BIOS預設值狀態時,Home項目的測試結果為4254分


超頻至4.7GHz時,Home項目的測試結果為4751分


Creative項目

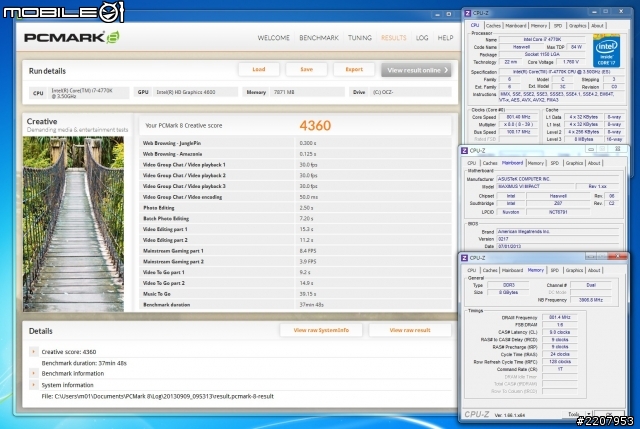

當BIOS預設值狀態時,Creative項目的測試結果為4360分

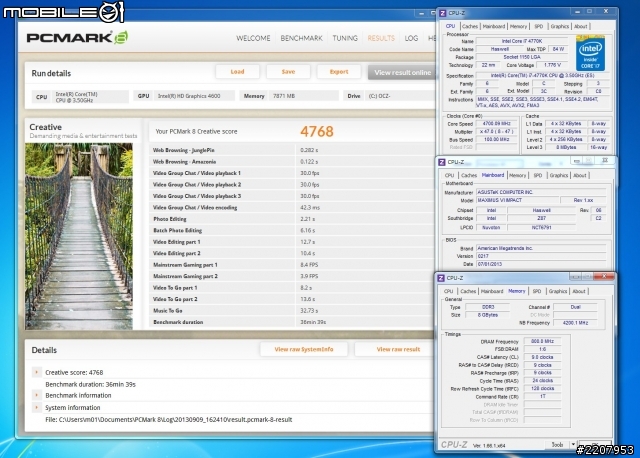

超頻至4.7GHz時,Creative項目的測試結果為4768分


Work項目

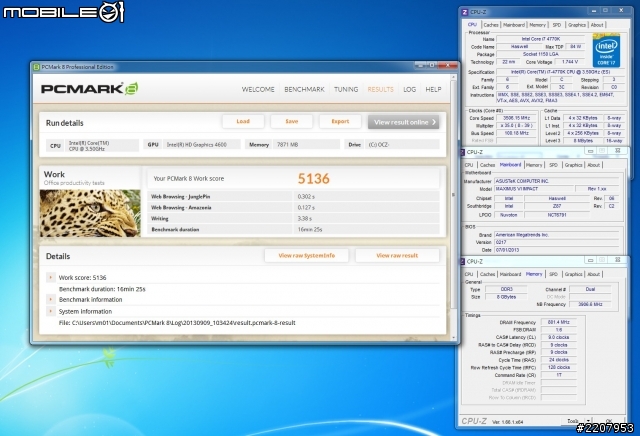

當BIOS預設值狀態時, Work項目的測試結果為5136分

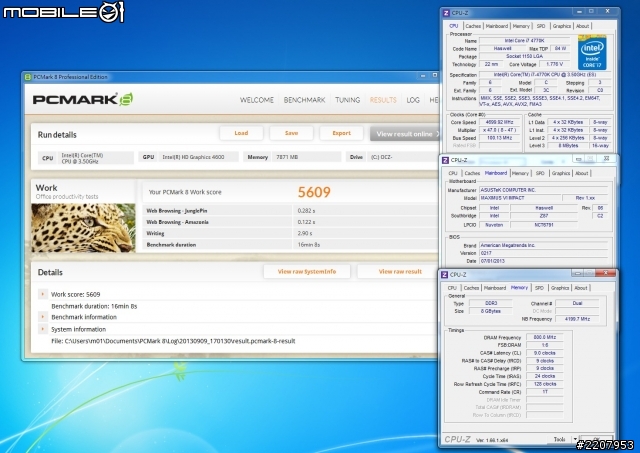

超頻至4.7GHz時, Work項目的測試結果為5609分


Performance Test 8.0軟體測試

當BIOS預設值狀態時,測試結果為3336.9分


超頻至4.7GHz時,測試結果為3401.5分。


溫度測試

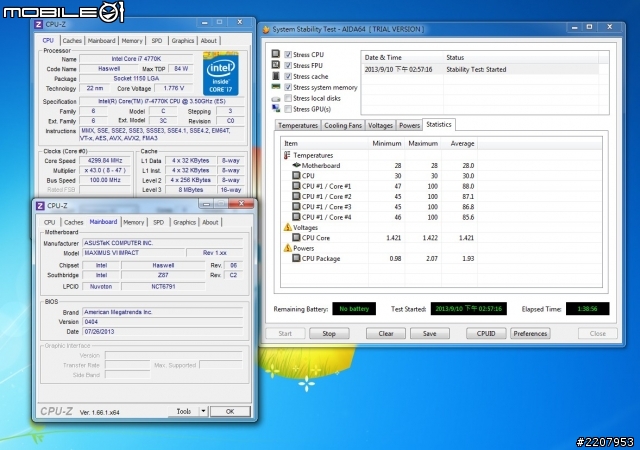

MAXIMUS VI IMPACT搭配ARX-200R散熱器超頻至4.7Gz,並且實際燒機1個半小時之後,處理器的平均溫度大約87℃左右。


測試總結

就以ITX規格的產品來看,這款MAXIMUS VI IMPACT主機板不只是該有都有,而且為了讓這款主機板能夠具備了ROG系列應有的效能表現,更特別加入了一個IMPACT POWER設計,使得主機板得以多出空間來配置足夠的供電元件,以達到較好的超頻能力,算是蠻特別的設計。另外,在隨附的軟體中,功能也是相當多,而且像是SONIC RADAR這類的工具軟體,對於喜歡玩FPS射擊遊戲的玩家應該會是個還算實用的工具吧!

最後看到超頻效能的部分,搭配空冷散熱器的情況,並透過BIOS的設定之後,要直上4.7GHz的處理器運作時脈算是蠻容易地,只不過,處理器的電壓設定若是調整成自動的話,電壓竟然會拉到1.7V,數值設定似乎有些太高了一點,這個部分要是能夠在智慧一點應該會更好一些。
===========================================================================

文章更新:

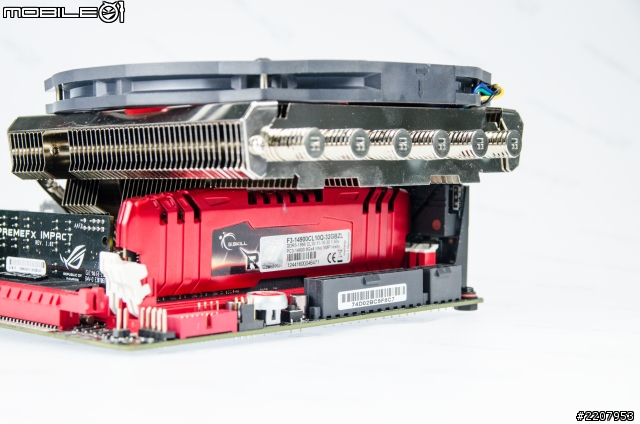

關於散熱器方向的問題,因為這次是裸機測試,所以安裝方向並沒有一定的限制,主要以不卡到其它硬體與及方便安裝為考量。這次之所以會安裝成另外一個方向,主要的原因有兩個,一個是使用的記憶體散熱片高度較高,會被散熱器卡到,另外一個原因,就是記憶體與電源供應器在安裝散熱器之後,空間變得有些受限,所以為了不卡到記憶體以及方便安裝拆卸,才會以另外一個方向來安裝此散熱器,若是有造成困擾,還請見諒。底下也附上兩張原本安裝方向的圖片,讓大家做個參考囉!在此再次感謝大家的發問與回應。
