SSD固態硬碟雖然讀取速度夠快,但是礙於價格與容量需求的問題,常常讓人難以抉擇,特別是筆記型電腦的使用者想要升級硬碟時,因為一般筆電都只有提供一個硬碟擴充槽,在預算有限的情況下,要是選了SSD的話,儲存容量可能就不夠用。但要是選了一般硬碟的話,卻又怕拖慢了電腦速度。所以為了讓使用者的電腦在獲得SSD讀取效能的同時,又可以兼顧儲存容量的需求,市面上便開始出現了所謂的混合式硬碟。

這類混合式硬碟,簡單來說的話,其實就是同時整合了SSD以及傳統的HDD硬碟在同一顆2.5或是3.5吋的硬碟產品中。而且通常都是用小容量的SSD再搭配較大容量的HDD硬碟。其中的小容量SSD則是可以儲存一些開機預載程式或是一些比較常用的應用程式快取檔案,以達到加速開機或程式開啟的效果。至於HDD硬碟的部分,便可以讓使用者儲存一些容量較大的資料檔案。這樣一來,使用者的筆電即便只有一個硬碟插槽,也還是可以感受到固態硬碟加速效果以及大容量的儲存空間。

不過,以往這類混合式硬碟在實際使用的時候,其實是沒有辦法看到SSD固態硬碟的部分,裡面所儲存的各類快取檔案,都是透過硬碟韌體來自行判斷。好處的話,就是使用者不用去煩惱該存那些東西進去,就一般硬碟一樣使用即可。但要是換個角度來看的話,SSD硬碟部分裡面到底存了那些檔案,使用者根本無從管理,只能透過開機或開啟程式是否有變快來察覺效果,所以要是韌體沒有判別到使用者常用的軟體時,那麼其實也就不會有加速的效果出現。再加上這類硬碟所整合的SSD容量,大多只有8~32GB不等,要是執行程式較多,快取空間也很有可能會有容量不足的情況。

而這次WD新推出了Black 2 Dual Drive,雖然同樣也是屬於混合式硬碟的產品,但比較特別的地方,除了是這款硬碟同時整合了120GB容量的固態硬碟加上1TB的HDD硬碟之外。跟其它混合式硬碟最大的不同,就是硬碟裡面無論是SSD或是HDD的部分,都是可以讓使用者自行管理,就像是使用兩顆獨立的硬碟一樣,而且只需要佔用一個SATA傳輸埠即可,跟過往的混合式硬碟使用方式有蠻大的不同,也讓使用者又更彈性的空間利用。




WD Black 2外觀開箱與規格介紹

或許是為了要呼應產品的型號,這次所推出的Black2混合式硬碟的外盒包裝也是以黑色為主,並且還搭配了燙金的產品型號字樣以及賽車圖樣的設計,跟過去WD的硬碟產品相比,這次的產品包裝算是有稍微花了一點心思了。


在外盒產品條碼上可以看到這款硬碟是120GB的SSD加上1TB的HDD混合而成,並且可支援Windows 8.1/8、7、Vista以及Windows XP 32位元等作業系統上使用。


其實一開始拿到產品時,實在是有點難看出外盒的圖案,等到實際開箱之後,將內外盒結合之後,才發現原來是台賽車啊!

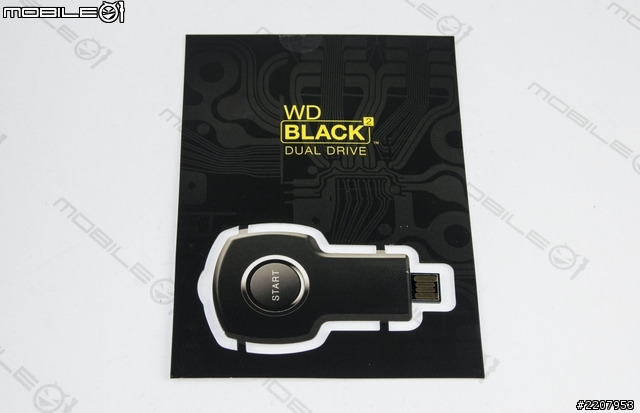

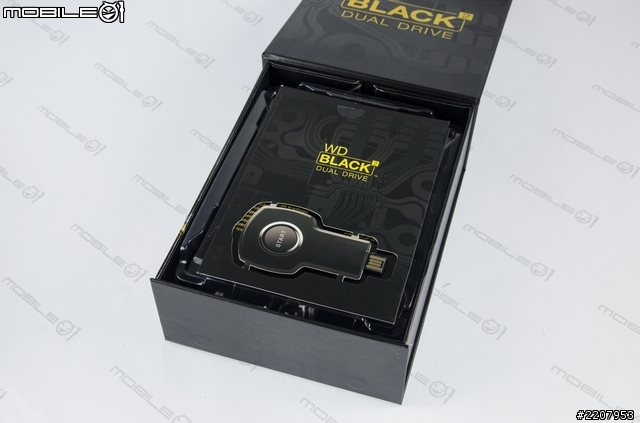

這款Black2混合式硬碟不只是外盒有個賽車圖案,打開包裝盒之後,最先看到的就是一個看起來像是個鑰匙形狀的USB隨身碟。


隨附的隨身碟則是這款Black2混合式硬碟相當重要的工具,因為必須要有它才能夠開啟這款硬碟的所有磁區,待會後面再來跟大家詳細說明。


配件中也有提供了一本多國語言版本的安裝說明書以及產品保固說明。

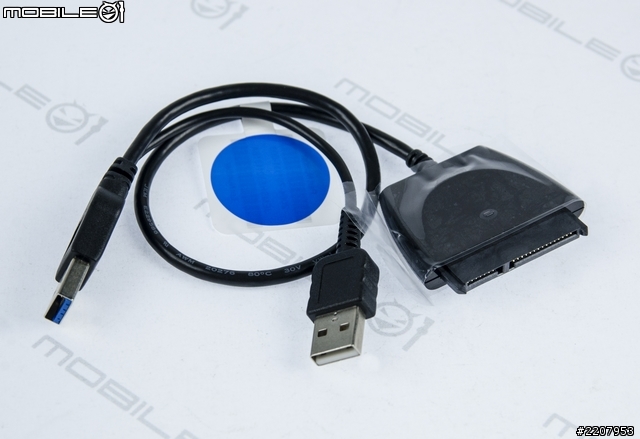

另外,這款硬碟也隨包裝附上了一個SATA轉USB3.0的傳輸線材,讓使用者可以比較方便地轉移更換下來的2.5吋硬碟資料或是將其它2.5吋硬碟直接作為隨身硬碟使用。


接著就直接來看看這款WD Black2混合式硬碟的外觀與規格設計吧!

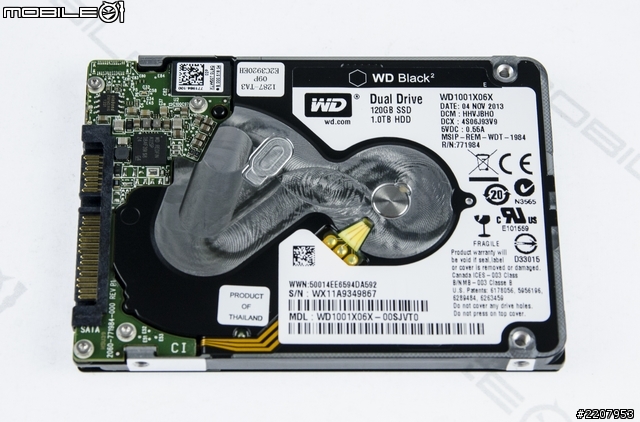

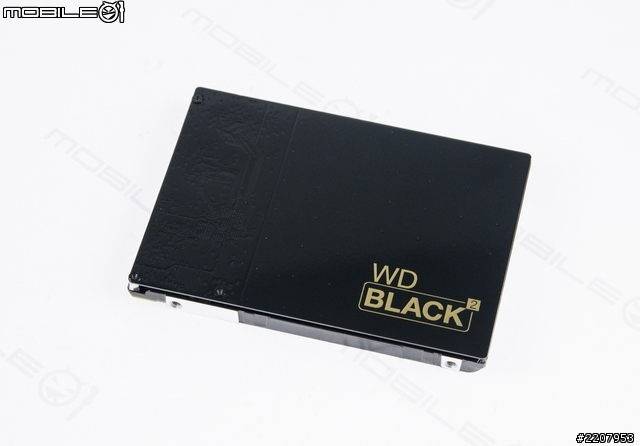

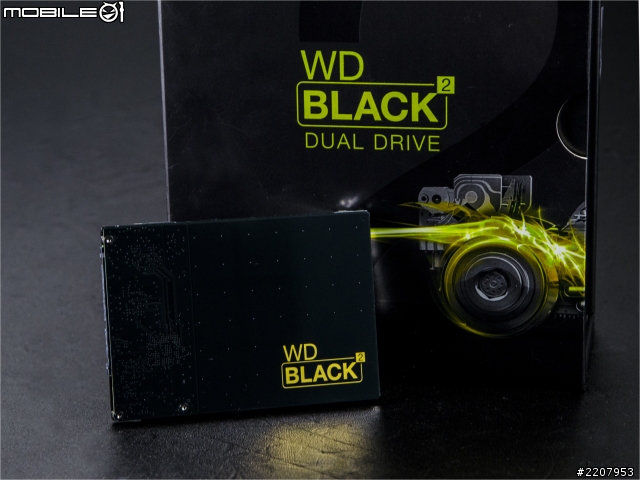

硬碟的實際外觀就跟產品名稱一樣是採用黑色的塗裝,並且也有加上金色的型號字樣。再仔細一看的話,其實可以發現這款硬碟的上蓋其實也是一片電路板,主要電路的設計集中在硬碟的左側。


翻過來看到硬碟的背面則有貼著這款硬碟的詳細型號以及一些認證規格標示。而這款硬碟的確切產品型號則為WD1001X06X。

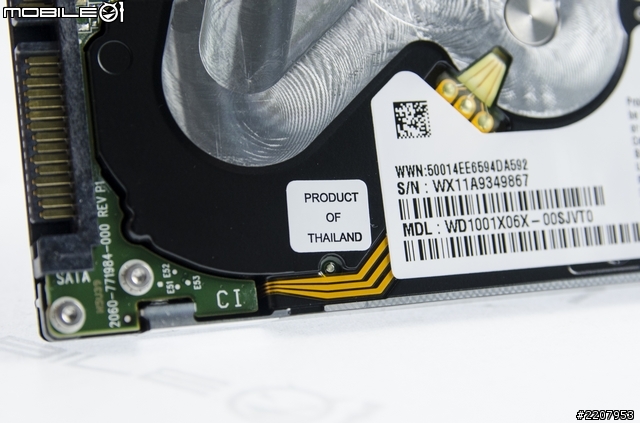

WD這款Black2混合式硬碟組裝地點是在泰國。

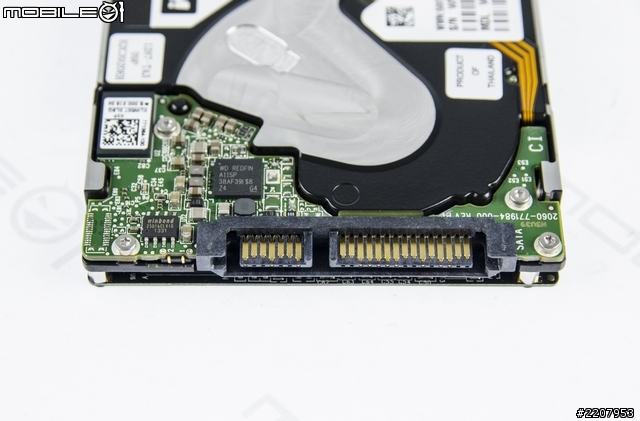

硬碟傳輸介面則是採用SATA 6Gb/s。

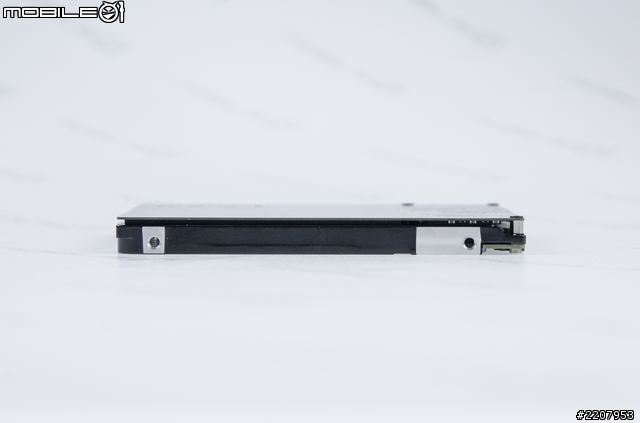

從硬碟的側面來看,可以大約看得出這款硬碟是分為上下兩層,上面那層則是嵌有SSD顆粒與控制器的固態硬碟,下面那層便是一般的磁錄式硬碟。


雖然是採用分層的設計,但厚度還是有控制在9.5mm,所以也能夠適用於一般筆電上。



硬碟電路板拆解

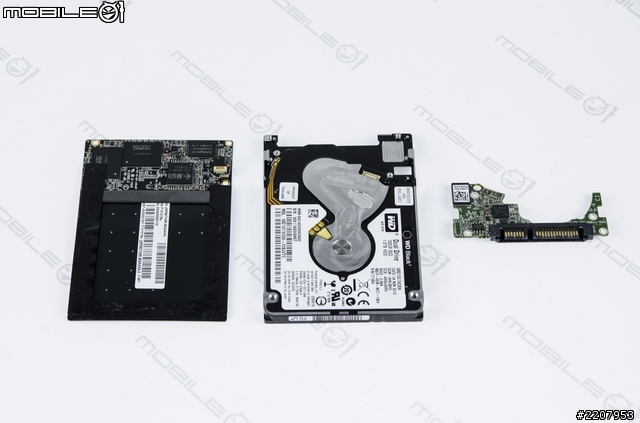

再來就卸下幾顆螺絲來看看內部規格吧!這款硬碟大概可以拆解成三個部分,最左邊的則是固態硬碟的電路板,中間則是1TB的磁錄式硬碟,最右邊則是硬碟的控制電路板,也會與SSD的電路板相連接。

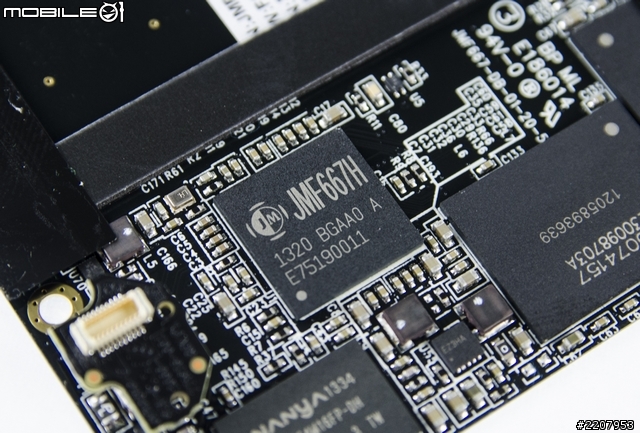

在SSD的電路板上可以看到這款硬碟所採用的Jmicron所推出JMF667H控制晶片。

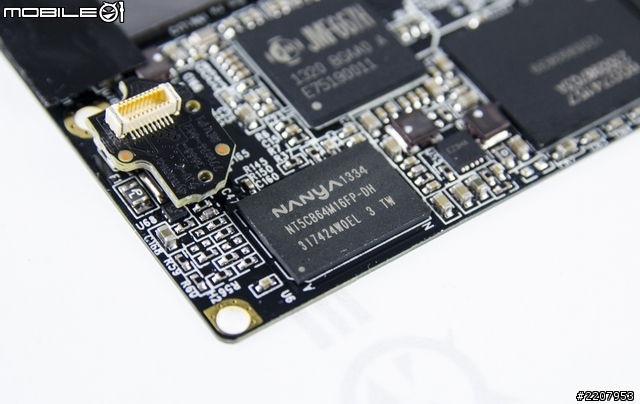

SSD的快取記憶體則是搭配了南亞NT5CB64M16FP-DH DDR3-1600記憶體顆粒,容量為128MB。

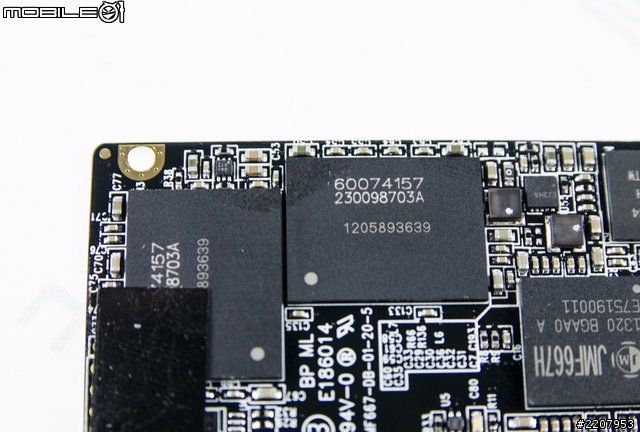

至於儲存顆粒的部分,從表面顆粒上的打印數字似乎有點難看得出是採一家的顆粒產品。

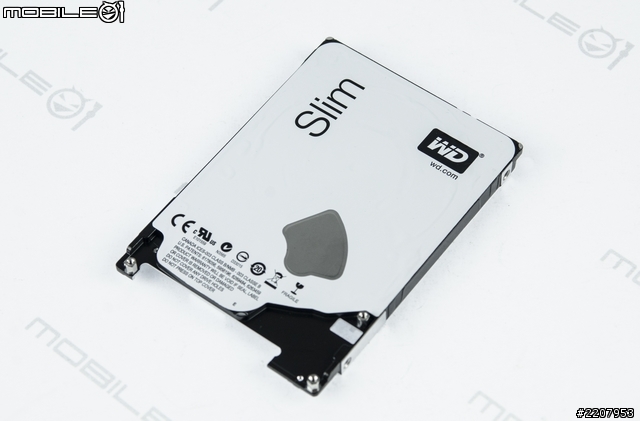

再來看到硬碟的部分,當卸下SSD部分的電路板之後,便可以發現這款WD Black2硬碟的HDD部分其實就是採用了自家的Slim系列硬碟。從外觀厚度規格為7mm以及1TB的容量來看,可以推斷應該就是WD10SPCX這一款。其轉速規格為5400轉,並內建16MB的快取記憶體,總儲存容量規格為1TB。

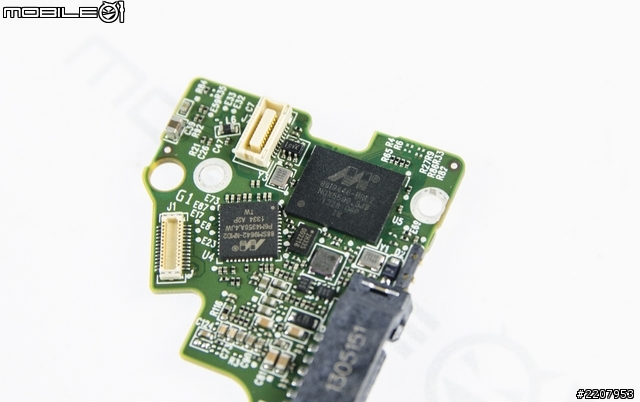

在HDD硬碟的電路板上可以看到主控晶片則是採用Marvell推出的88i9446-BRL2。

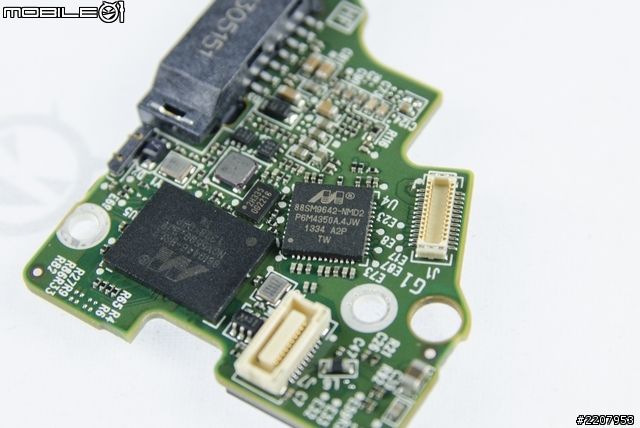

然而跟一般SLIM硬碟比較不一樣的地方,就是在硬碟自身的主控晶片旁邊,還有多了一片型號為88SM9642-NMD2的Marvell晶片,應該是用來控制HDD硬碟以及SSD硬碟之間的連結。

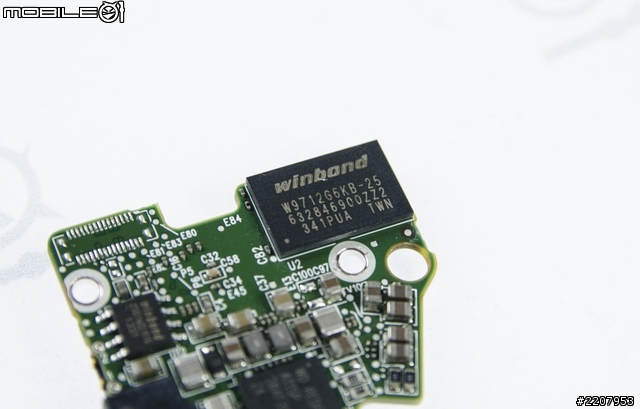

快取記憶體的部分,這款硬碟則一樣是使用一樣是採用華邦電子推出的winbond W9712G6KB DDR2記憶體顆粒,容量為16MB。

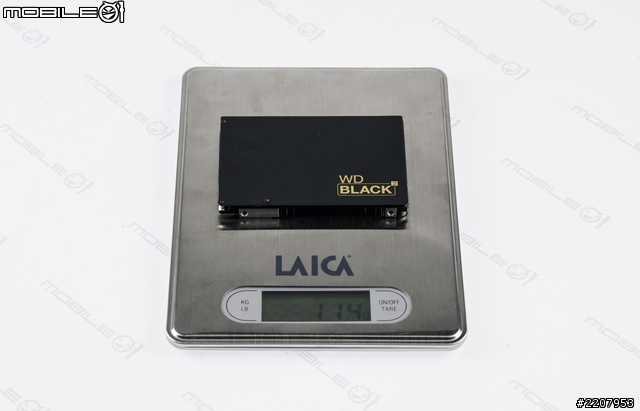

最後實際量測一下硬碟的總重量,因為多了一片SSD電路板的關係,所以重量上也比單獨一顆SLIM要稍微重了一點,大約是114公克左右。



硬碟設定操作

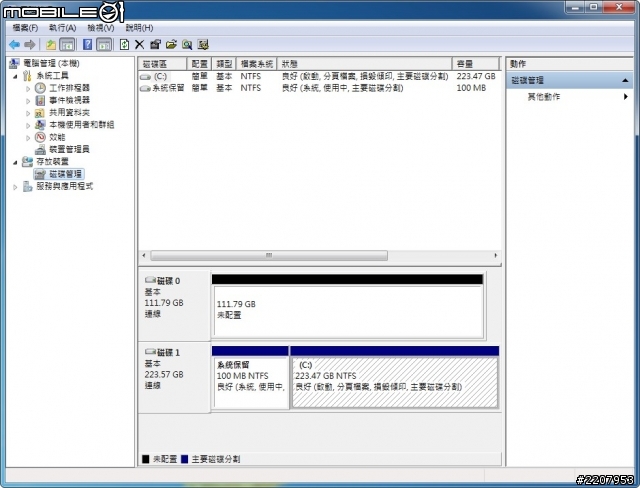

WD這次推出的Black2硬碟跟一般混合式硬碟最大的不同,就是兩個磁區都可以讓使用者自己配置,就像是使用兩顆獨立的硬碟一樣。然而在實際使用的時候,一開始接上電腦的時候,只會先看到固態硬碟的磁區,一般硬碟的磁區其實是隱藏起來的,必須要先安裝驅動程式之後,才會出現另外1TB的磁碟空間。

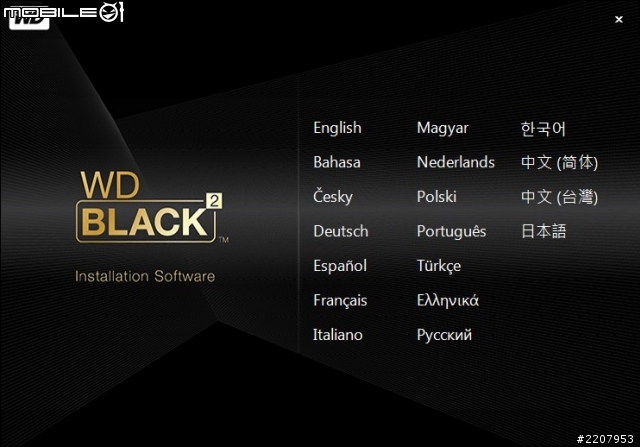

要開啟另外一個磁區的時候,則需要先將剛剛在配件裡面看到的USB隨身碟接上電腦,接著便會自動開啟瀏覽器並導向這款硬碟的驅動程式下載網頁。不過,因為這次測試的時候,WD Black2硬碟仍然有NDA保密條款的規範,下載網頁也還沒正式上線,所以這次使用的驅動程式則是由WD直接提供,等到產品正式上市之後,就可以看到官方的下載網頁囉!但有一點比較微妙的地方,就是隨附的USB隨身碟僅是導向下載網頁的功能,並沒辦法用來儲存資料。而且,既然可以直接安裝軟體來驅動磁區,那麼要是可以直接將驅動程式預存在隨身碟裡面的話,似乎會更方便一點。開啟安裝軟體之後,第一個畫面則會出現多國語言的選項,裡面也有提供繁體中文的選項。

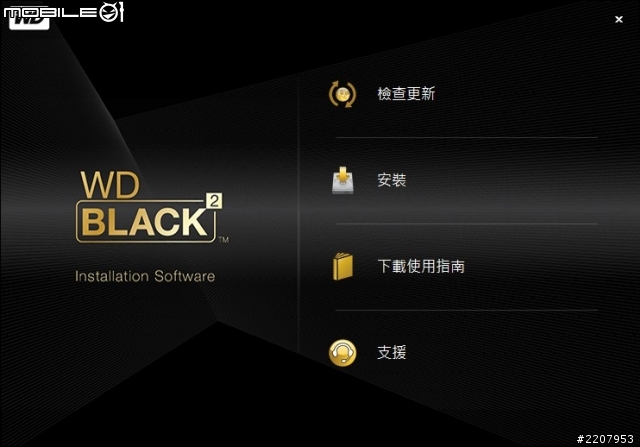

確認語言之後,第二個畫面則會出現驅動程式的更新以及安裝選項。另外還有下載使用指南和技術支援選項。

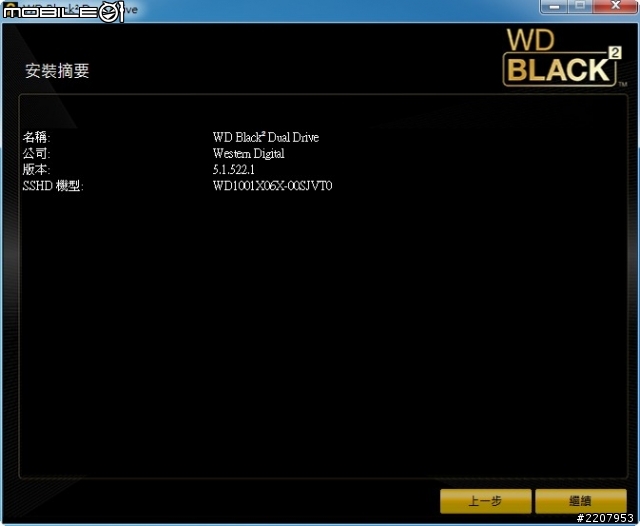

安裝驅動程式的時候,軟體則會自動偵測系統裡面的Black2硬碟。

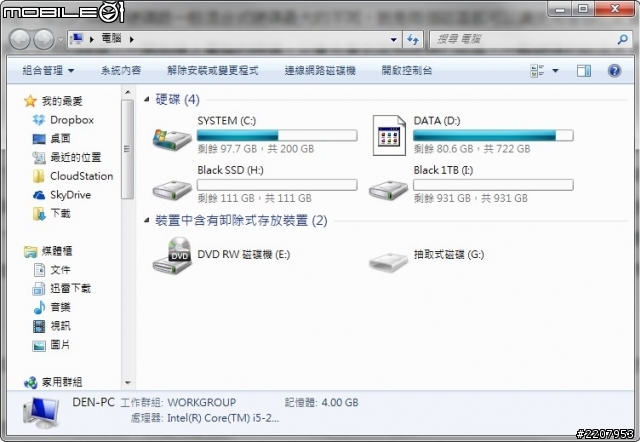

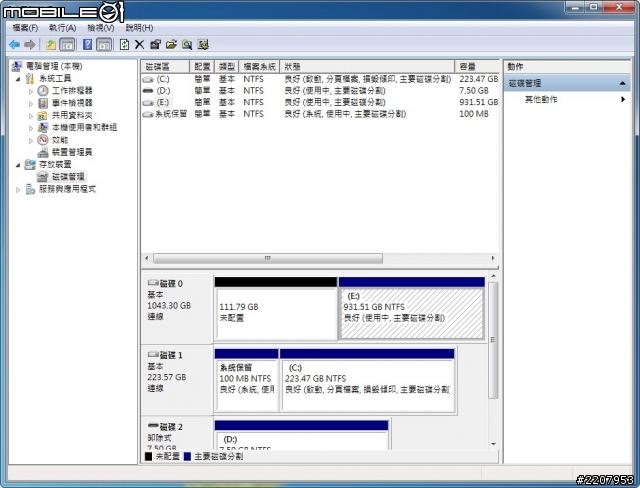

當驅動程式安裝完成後,電腦裡面就可以看到原本隱藏起來的1TB磁區囉!


當驅動程式安裝完成後,這款Black2硬碟就能夠一直保持兩個獨立磁區的狀態,之後就算拿到其它電腦上讀取,也一樣可以看到兩個獨立磁區。



效能測試

在瞭解這款硬碟的規格以及操作設定的方式之後,接下來當然還是得看一下實際的效能表現囉!因為這款Black2的固態硬碟和一般硬碟這兩個磁區都是可以各自獨立存取,所以這次的測試結果也會分為一般以及固態硬碟兩個部分來呈現。底下則是這次測試所使用的各項平台零組件,先給大家做個參考囉!

處理器:Intel Core i7-4770K
主機坂:華碩MAXIMUS VI FORMULA
硬碟機:博帝PYRO II 240GB固態硬碟
記憶體:G.Skill DDR3-1866 8GBx4
電源供應器:Gigabyte ODIN 1200W

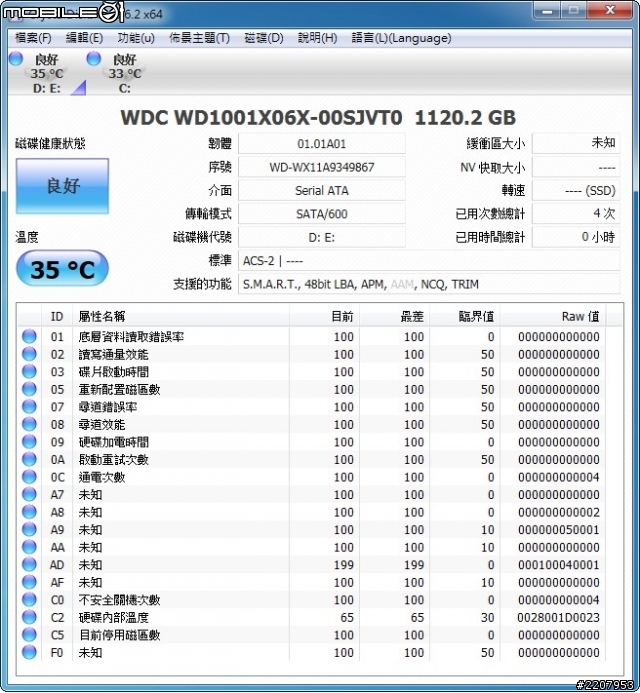

CrystalDiskInfo硬碟資訊頁面

從硬碟的資訊頁面可以看到,CrystalDiskInfo軟體是會把這款Black2硬碟認成有兩個磁區的單顆硬碟,而且資訊內容中,也沒法正確顯示出磁錄式硬碟部分的規格。



固態硬碟部分的各項效能測試結果

Anvil's Storage Utilities軟體測試(測試檔案大小為1GB)

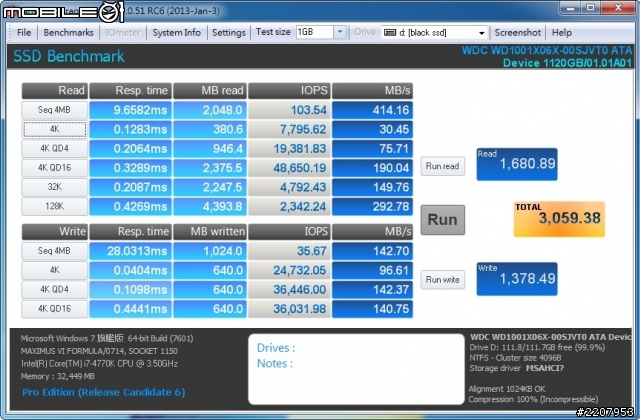

在4MB循序項目的讀取與寫入效能測試結果分別為414.16MB/s與142.7MB/s;4K項目的讀取與寫入效能測試結果分別為30.45MB/s以及96.61MB/s。測試分數結果,讀取項目分數為1680.89分、寫入項目分數為1378.49分,總分為3059.38分。

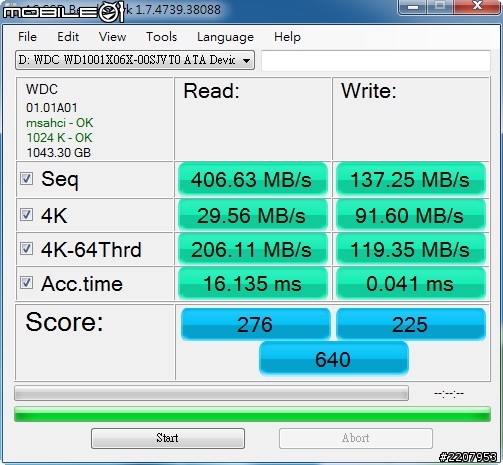

AS SSD Benchmark軟體測試

在循序項目的讀取與寫入效能測試結果分別為406.63MB/s與137.25MB/s;4K項目的讀取與寫入效能測試結果分別為29.56MB/s以及91.6MB/s。測試分數結果,讀取項目分數為276分、寫入項目分數為225分,總分為640分。

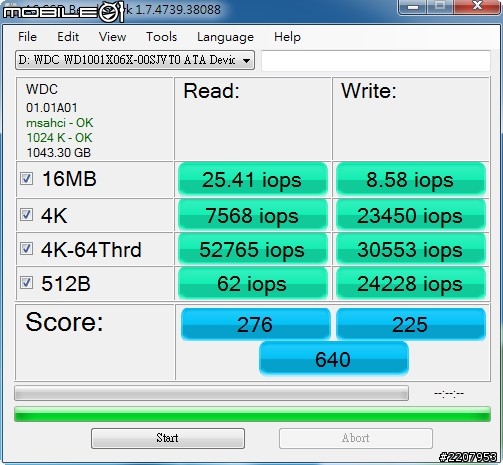

Iops結果顯示時,在4K-64Thrd的測試項目中,讀取效能可達到52765iops,寫入部分則可以達到30553iops的表現

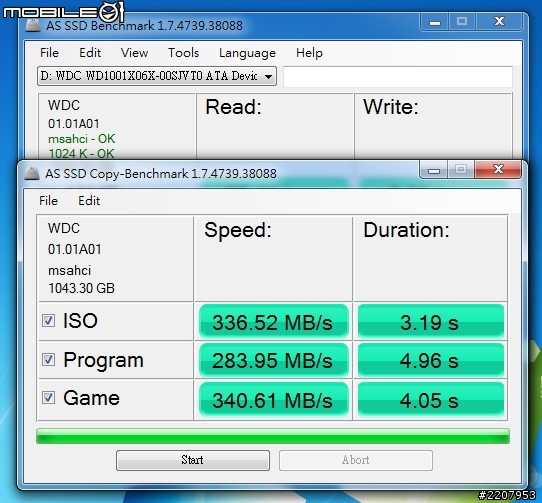

在Copy-Benchmark測試中,ISO項目的速度可達到336.52MB/s、時間3.19秒;應用程式項目速度可達到283.95MB/s、時間4.96秒;遊戲項目的速度可達到340.61MB/s、時間4.05秒。

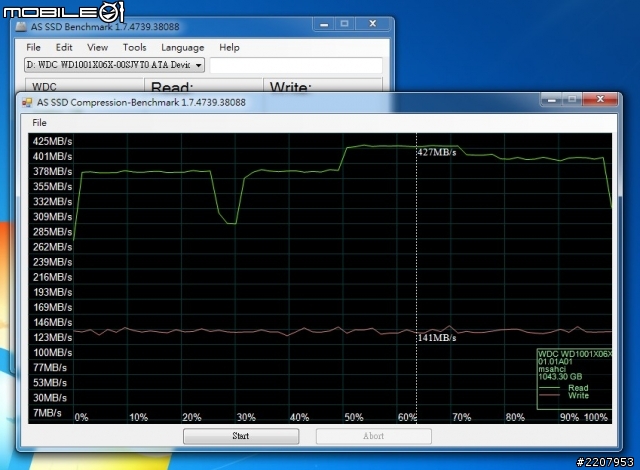

在Compression-Benchmark的測試中,讀取與寫入的效能表現約可以達到427MB/s以及141MB/s的傳輸速度。


ATTO Disk Benchmark軟體測試

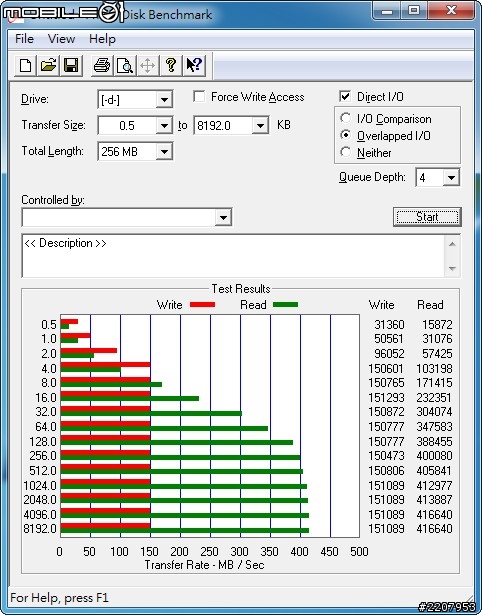

在ATTO軟體的測試中,WD Black2硬碟的傳輸速率約可達到讀取416MB/s和寫入151MB/s。

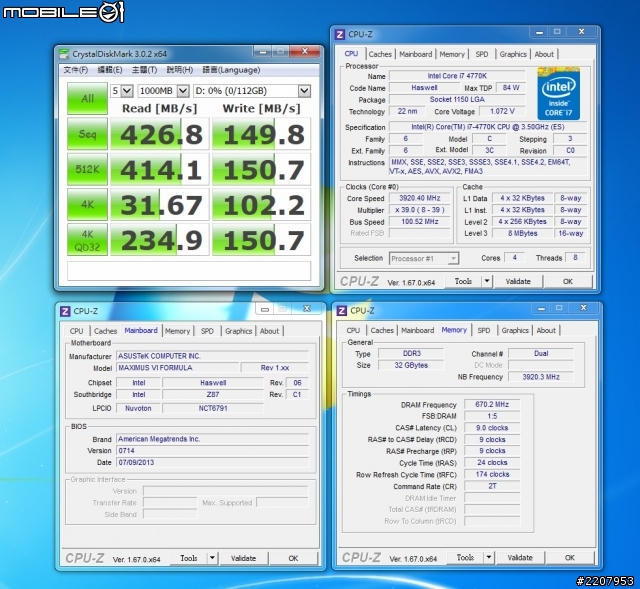

CrystalDiskMark軟體測試

當測試資料為預設值隨機亂數的時候,WD Black2硬碟的循序讀寫效能表現分別是讀取426.8MB/s、寫入149.8MB/s。

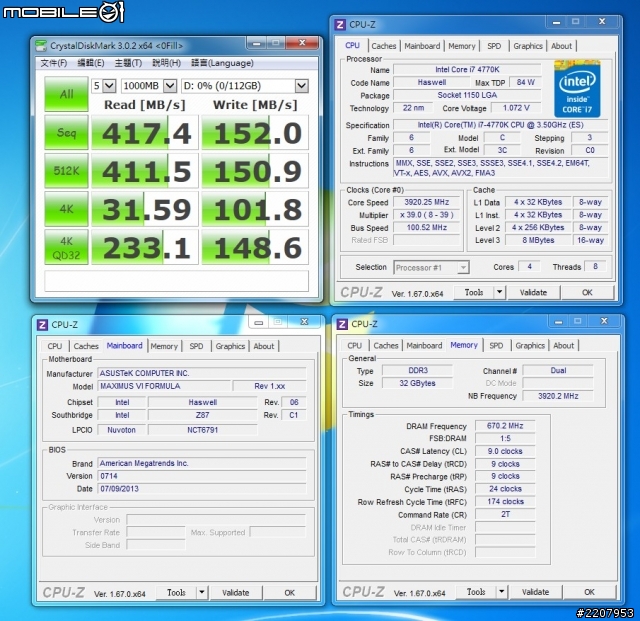

當測試資料為0Fill的時候,WD Black2硬碟的循序讀寫效能表現分別是讀取417.4MB/s、寫入152.0MB/s。

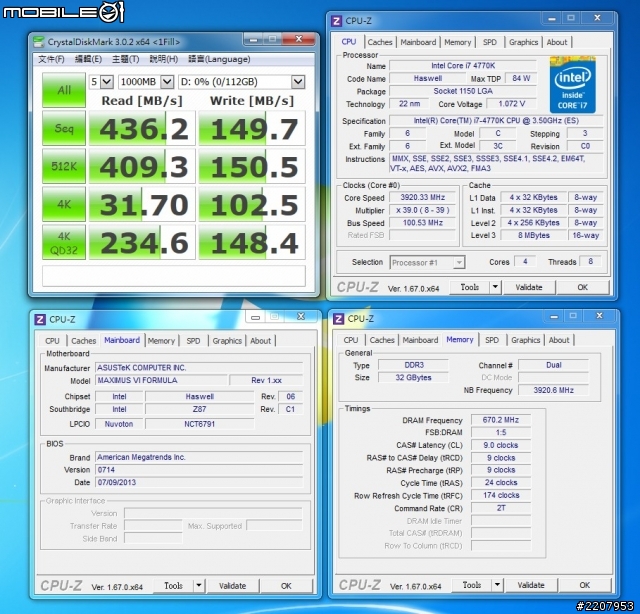

當測試資料為1Fill的時候,WD Black2硬碟的循序讀寫效能表現分別是讀取436.2MB/s、寫入149.7MB/s。

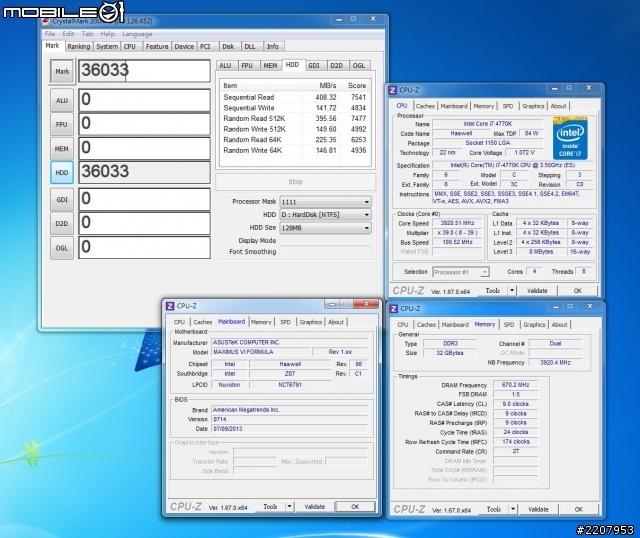

CrystalMark 2004R3硬碟項目測試

WD Black2硬碟的序讀寫效能表現分別是讀取408.32MB/s、寫入141.72MB/s;512KB區塊大小的隨機讀寫效能表現分別是讀取395.56MB/s、寫入149.6MB/s;64K隨機讀寫測試分別是讀取225.35MB/s、寫入146.81MB/s,總分為36033分

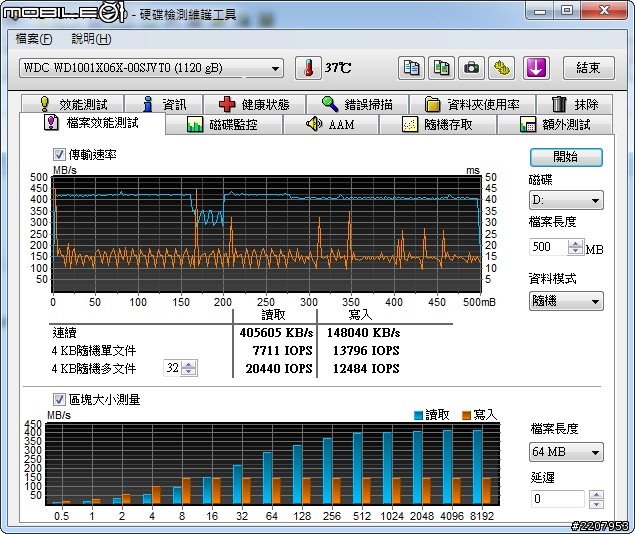

HD Tune Pro 5.5軟體測試

檔案效能測試項目中,WD Black2硬碟的連續讀取與寫入的效能表現分別可達到405605KB/s與148040KB/s。



PCMark軟體效能測試

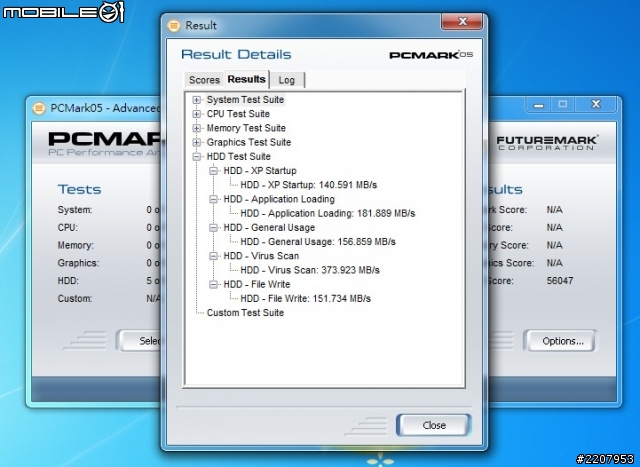

PCMark 05硬碟項目測試中,WD Black2硬碟結果分數為56047分。

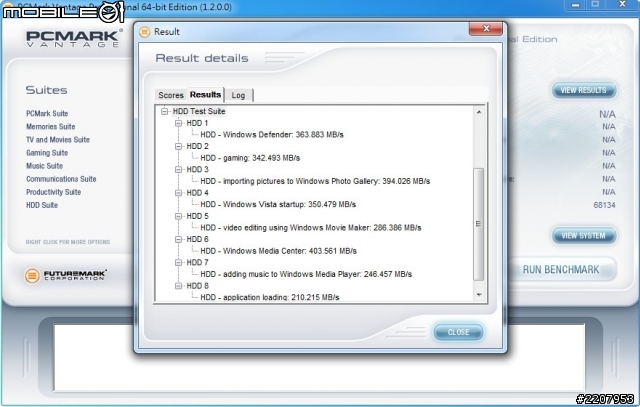

PCMark Vantage硬碟項目測試中,WD Black2硬碟結果分數為68134分。


PCMark 7儲存項目測試中,WD Black2硬碟結果Secondary storage分數為5119分,Raw Secondary storage分數為5252分。



一般硬碟部分的各項效能測試結果

Anvil's Storage Utilities軟體測試(測試檔案大小為1GB)

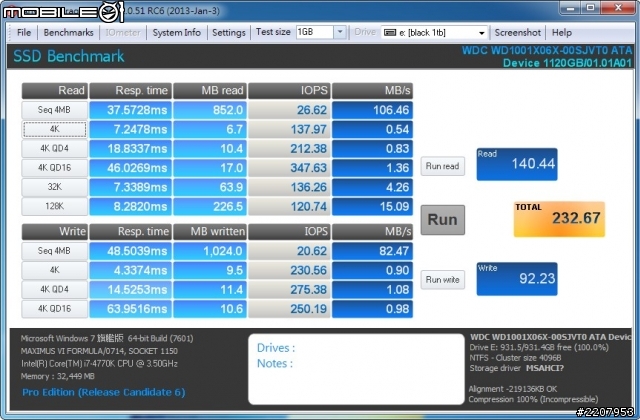

在4MB循序項目的讀取與寫入效能測試結果分別為106.46MB/s與85.47MB/s;4K項目的讀取與寫入效能測試結果分別為0.54MB/s以及0.9MB/s。測試分數結果,讀取項目分數為140.44分、寫入項目分數為92.23分,總分為232.67分。

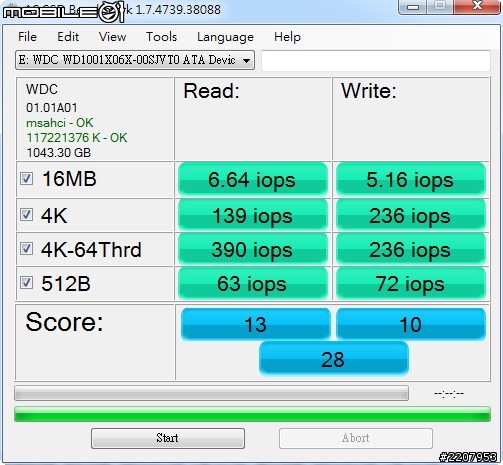

AS SSD Benchmark軟體測試

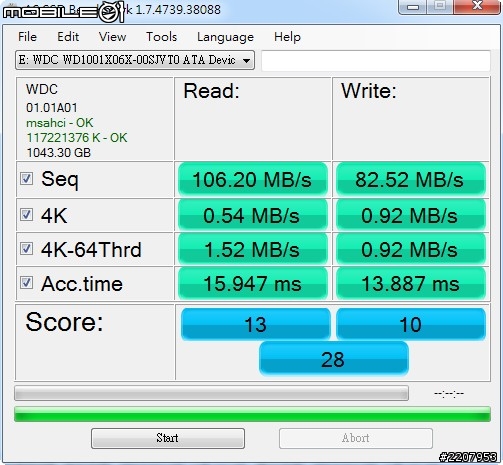

在循序項目的讀取與寫入效能測試結果分別為106.2MB/s與82.52MB/s;4K項目的讀取與寫入效能測試結果分別為0.54MB/s以及0.92MB/s。測試分數結果,讀取項目分數為13分、寫入項目分數為10分,總分為28分。


Iops結果顯示時,在4K-64Thrd的測試項目中,讀取效能可達到390iops,寫入部分則可以達到236iops的表現

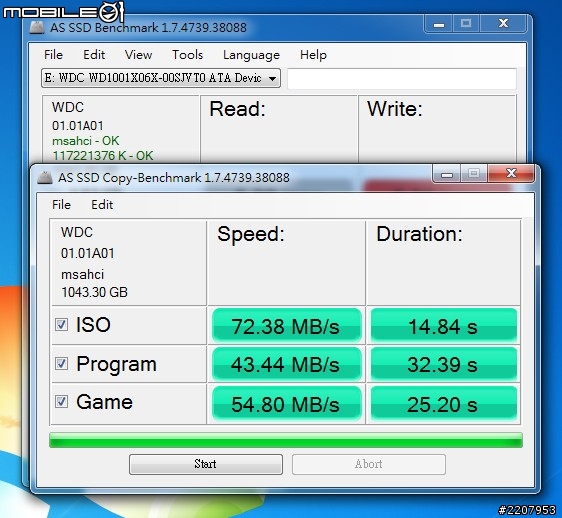

在Copy-Benchmark測試中,ISO項目的速度可達到72.38MB/s、時間14.84秒;應用程式項目速度可達到43.44MB/s、時間32.39秒;遊戲項目的速度可達到54.8MB/s、時間25.2秒。

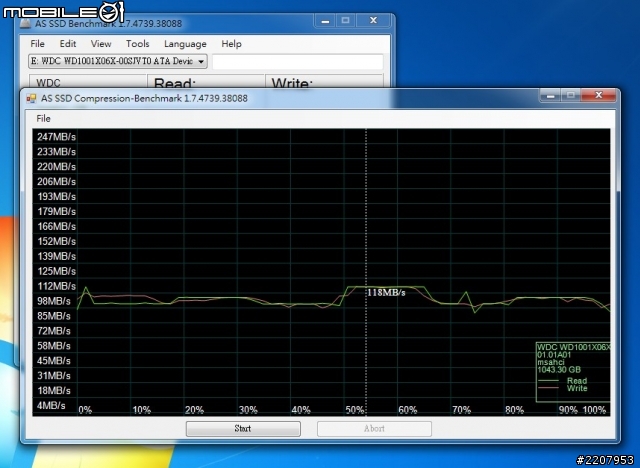

在Compression-Benchmark的測試中,讀取與寫入的效能表現約可以達到118MB/s以及118MB/s的傳輸速度。

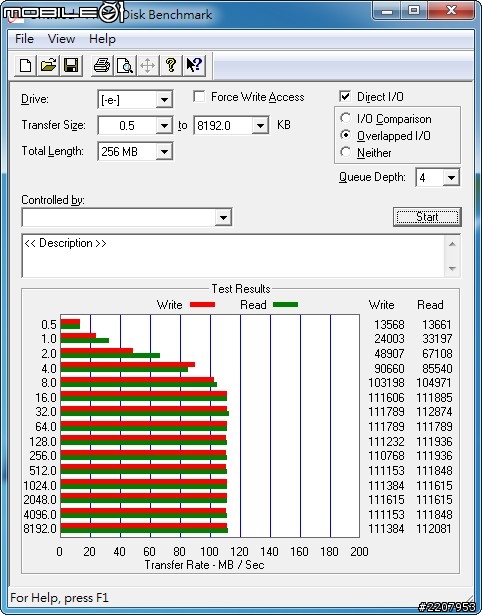

ATTO Disk Benchmark軟體測試
在ATTO軟體的測試中,WD Black2硬碟的傳輸速率約可達到讀取111MB/s和寫入112MB/s。



CrystalDiskMark軟體測試

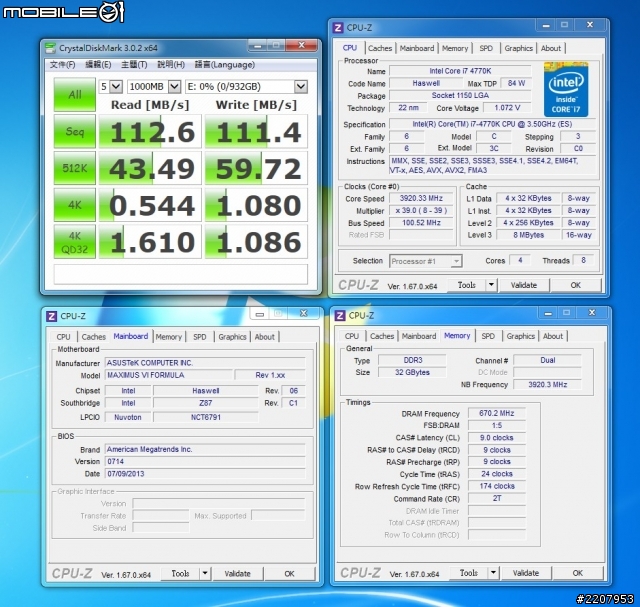

當測試資料為預設值隨機亂數的時候,WD Black2硬碟的循序讀寫效能表現分別是讀取112.6MB/s、寫入111.4MB/s。

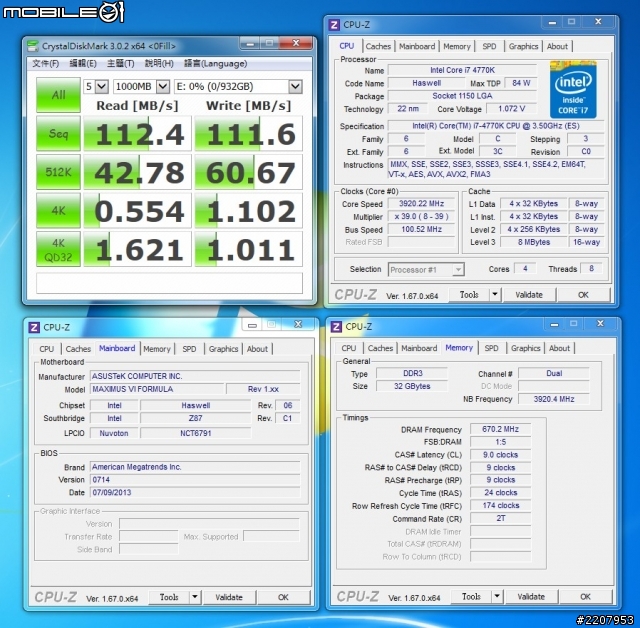

當測試資料為0Fill的時候,WD Black2硬碟的循序讀寫效能表現分別是讀取112.4MB/s、寫入111.6MB/s。


當測試資料為1Fill的時候,WD Black2硬碟的循序讀寫效能表現分別是讀取112.5MB/s、寫入111.6MB/s。



CrystalMark 2004R3硬碟項目測試

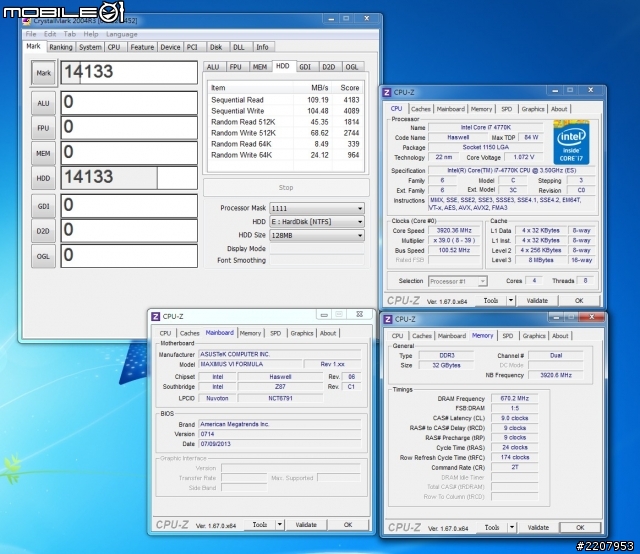

WD Black2硬碟的序讀寫效能表現分別是讀取109.19MB/s、寫入104.48MB/s;512KB區塊大小的隨機讀寫效能表現分別是讀取45.35MB/s、寫入68.62MB/s;64K隨機讀寫測試分別是讀取8.49MB/s、寫入24.12MB/s,總分為14133分。



HD Tune Pro 5.5軟體測試

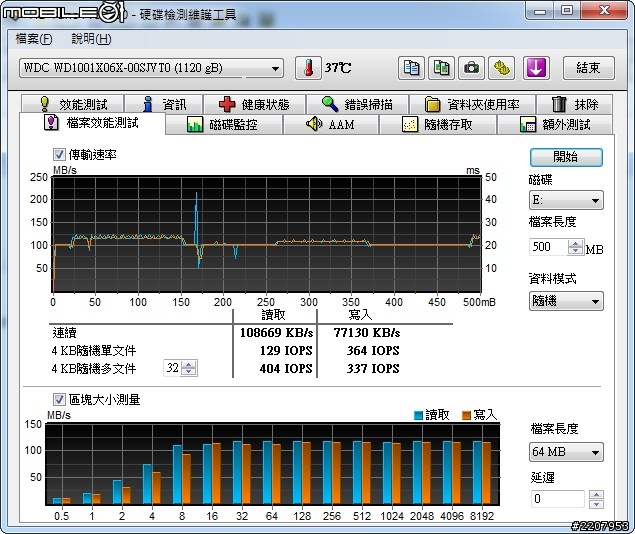

檔案效能測試項目中,WD Black2硬碟的連續讀取與寫入的效能表現分別可達到108669KB/s與77130KB/s。



PCMark軟體效能測試

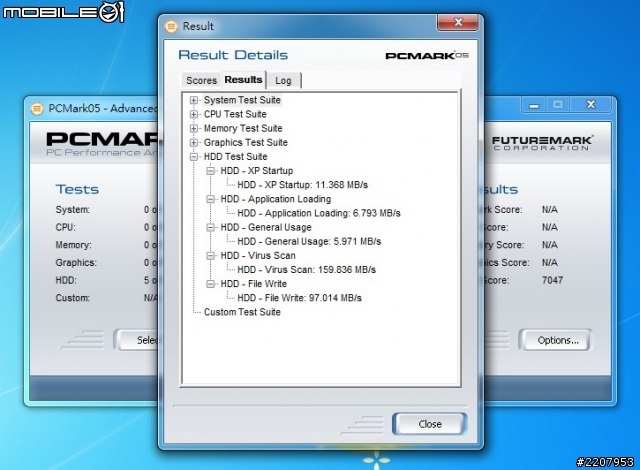

PCMark 05硬碟項目測試中,WD Black2硬碟結果分數為7047分。

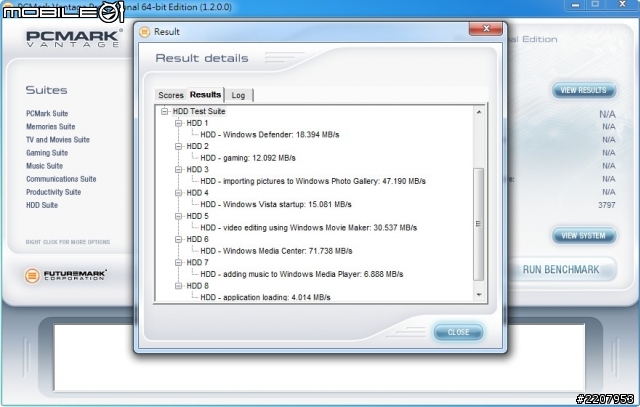

PCMark Vantage硬碟項目測試中,WD Black 2硬碟結果分數為3797分。

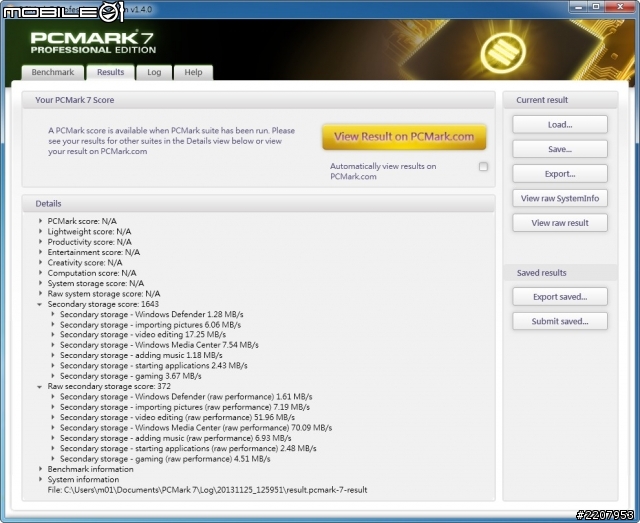

PCMark 7儲存項目測試中,WD Black2硬碟結果Secondary storage分數為1643分,Raw Secondary storage分數為372分。



開機效能測試

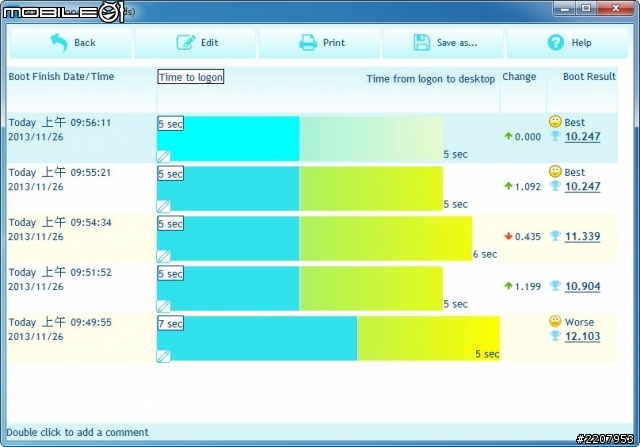

將作業系統安裝在SSD的儲存空間時,連續五次開機測試中,最快時間為10.247秒。


測試總結

在效能方面,說實在話,這款混合式硬碟若是單看個別部分的話,其實效能只能算是勉勉強強,並沒有太突出的表現。像是固態硬碟的部分,循序讀取雖然有達到400MB/s左右,但是循序寫入的效能卻只有150MB/s,跟現在一般的固態硬碟產品相比,似乎還是慢了一些。不過,若是從整體效能來看的話,效能表現還是有比一般混合式硬碟要好一點。

至於實際操作的部分,當驅動程式安裝完成之後,這款混合式硬碟使用起來其實就像是兩個獨立的磁區一樣,使用者可以自己分配每個磁區要存那些檔案,這點跟一般混合式硬碟產品比起來,使用自由度算蠻高地。而且再加上有大容量的SSD儲存空間,以及能夠自由存取兩個磁區內容的設定,使用者想要存那些到SSD加速或是存那些大檔案到HDD硬碟裡面,也都能夠自由選擇,不用像之前一樣需要開啟多次程式,等到硬碟韌體將程式的快取檔案存到SSD之後才能加速,算是蠻不錯的混合式硬碟設計。

不過,有個比較納悶的地方,就是硬碟的出廠預設值,就只能認到SSD固態硬碟這件事情還蠻微妙地,建議出廠的時候可以直接先分配好兩個硬碟區域,或是直接將驅動程式放在隨附的USB隨身碟內,而不是需要再從網路下載的話,相信應該會讓使用者更方便安裝吧!
