今年10月份的時候,AMD終於再次推出了新款的Hawaii繪圖晶片,並且更大動作地改變了自家顯示卡產品命名方式。而其中命名為R9 290X的顯示卡產品,正是搭載了新款的Hawaii繪圖晶片,也是目前AMD的單晶片顯示卡產品中效能最強的一款。不過,R9 290X剛推出的時候,各家板卡廠商多半都只有推出公板卡的版本,直到最近終於看到技嘉推出了一款超頻版的R9 290X。而且在這款顯示卡上,也特別搭載了技嘉近來所主推的WindForce風之力散熱設計,號稱具備了450W的解熱能力。

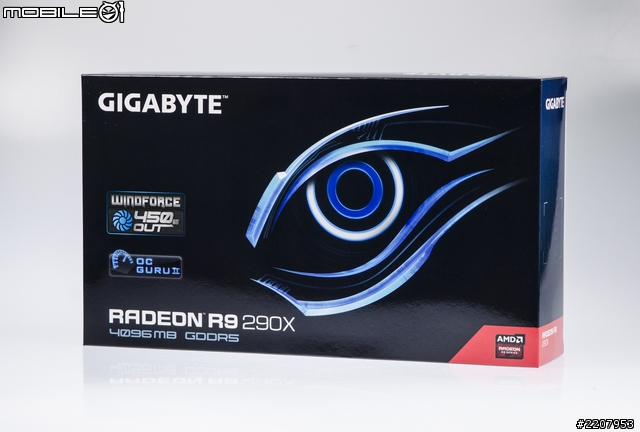

關於AMD 新款的Hawaii繪圖晶片特色以及公板卡效能部分,由於小編先前已經有詳細介紹以及測試,所以這邊就不再多提,若是有興趣的網友們,可以先參考效能躍進30% AMD R9 290X顯示卡強悍登場這篇文章。那麼接著就直接還看技嘉這款R9 290X的開箱與規格特色吧!這次技嘉所推出的自製版R9 290X顯示卡外盒跟先前的幾款顯示卡一樣,都是用了一個機械眼的圖樣設計。而從外盒上也可以看到,其中搭載的WindForce散熱設計以及隨附的OC GURU II調校軟體,亦是這款顯示卡主打的特色。

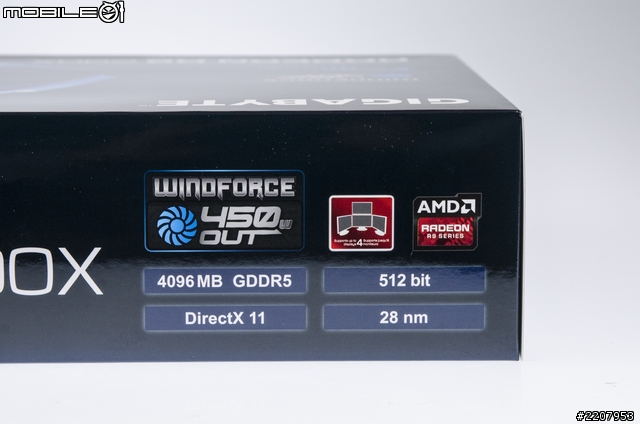

在外盒的側邊則有標示了幾個顯示卡的規格特色,像是28奈米製程、4GB的GDDR5記憶體、512bit的記憶體頻寬、DirectX 11的支援以及最多可同時輸出四個顯示器的AMD Eyefinity技術等。

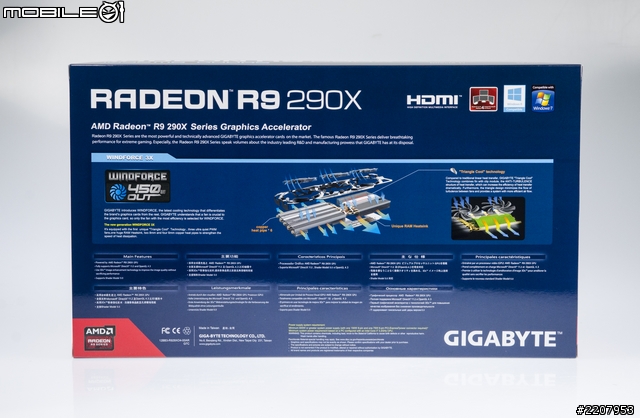

在外盒的背後,便是技嘉WindForce風之力散熱設計的說明。這款散熱器的主要特色,除了加入了六根銅質熱導管來加強導熱效率以及三個散熱風扇直吹來加速整體散熱效率之外,在散熱鰭片中還入了一個叫作Triangle Cool的技術,讓廢熱可以從顯示卡的上下方排出,以增強導流的效果。


卸下彩盒之後,裡面還有一個印上技嘉英文字樣的黑色內盒。

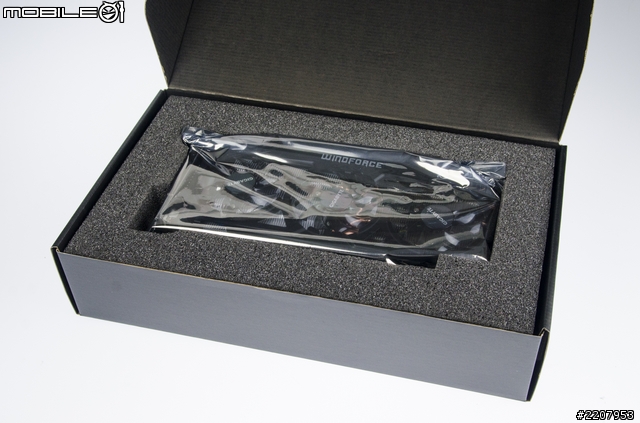

因為這次拿到的產品還不是正式出貨版,所以黑色內盒裡面就只有一張顯示卡,其它像是說明說或是光碟片之類的小配件,之後正式出貨的時候就會附上囉!


拿出顯示卡之後,除了明顯的三個散熱風扇之外,散熱器的外殼則是採用了鋁合金材質,而且還加了髮絲紋的處理,也讓顯示卡看起來頗具質感。

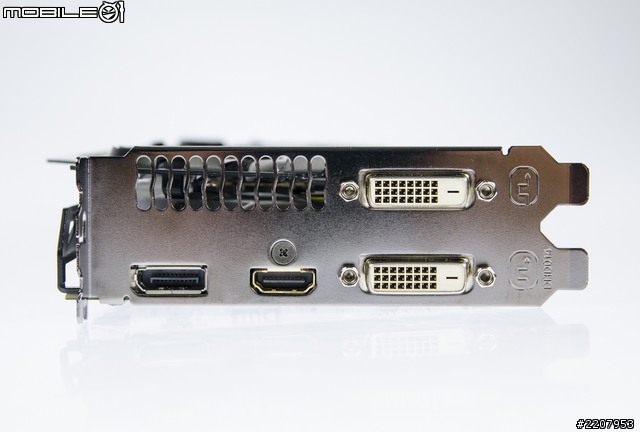

在輸出規格方面,這款顯示卡則是提供了兩處DVI、一組HDMI以及一組DisplayPort等影音輸出端子。


顯示卡的上方也有加上了一個金屬防彎架,減少顯示卡板彎的情況。

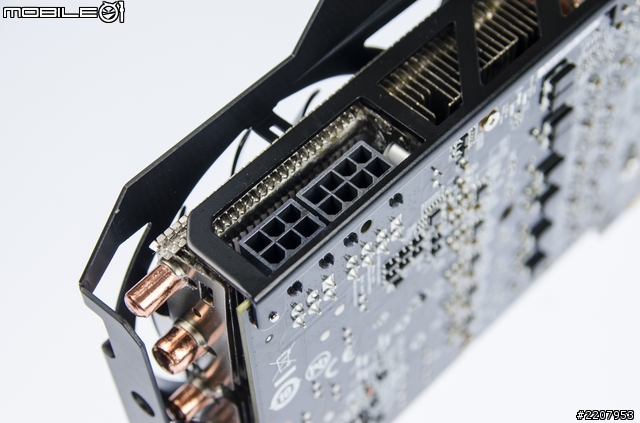

由於這款顯示卡的預設超頻幅度不算大,所以在供電設計的部分,仍然與公板卡一樣維持了一個6Pin和一個8Pin的電源接頭來供電。

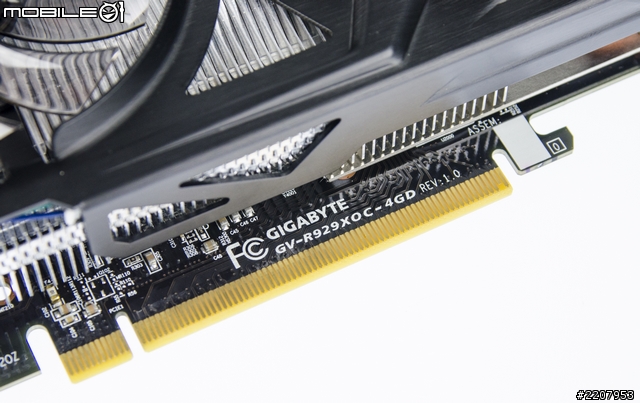

在金手指的上方則是看到技嘉這款顯示卡的詳細型號為GV-R929XOC-4GB,而且終於是直接印刷在電路板上,而不是另外貼一張型號貼紙囉!

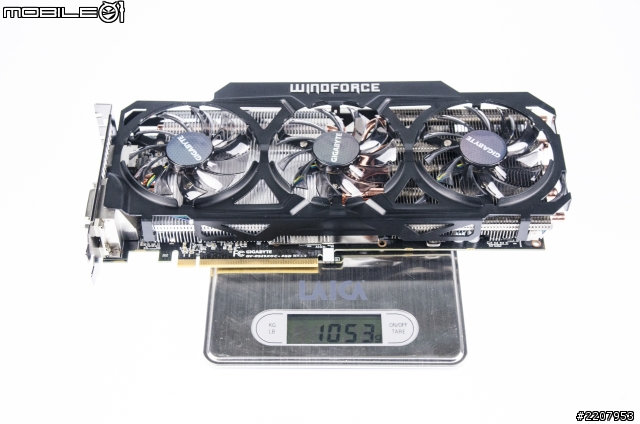

實際量測了一下顯示卡的重量,大約是1053公克重。

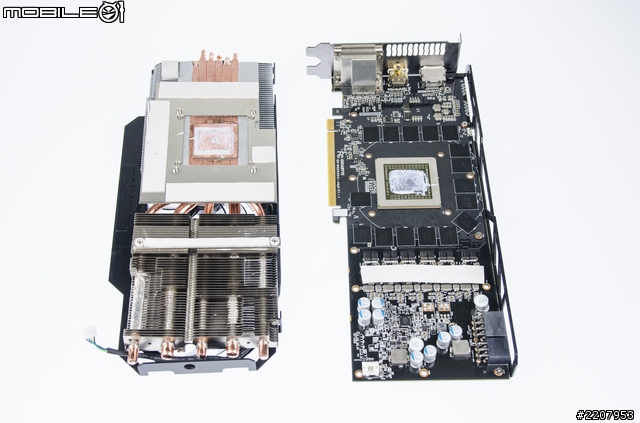

再來卸下散熱器來看看內部的用料與規格設計。從散熱器上可以看到,除了繪圖晶片有加上散熱膏之外,記憶體以及部分供電用料的位置都有加上導熱貼片來加強散熱效果。

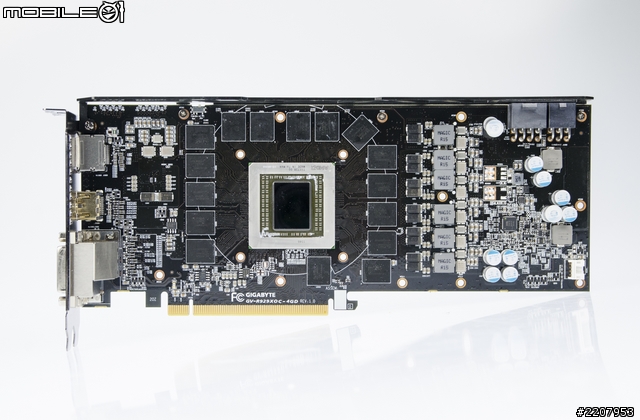

裸卡的正面一覽。

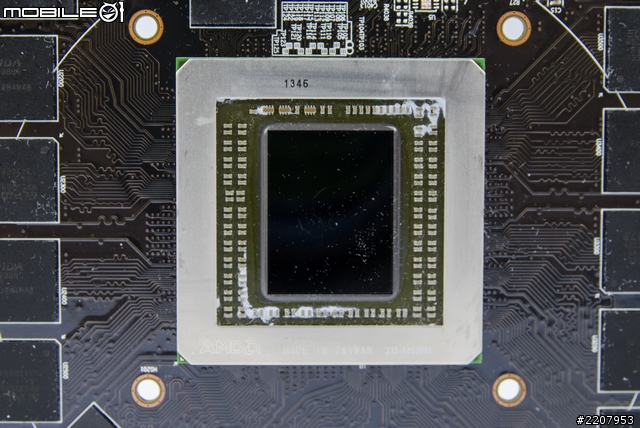

顯示卡上所搭載的Hawaii繪圖晶片。

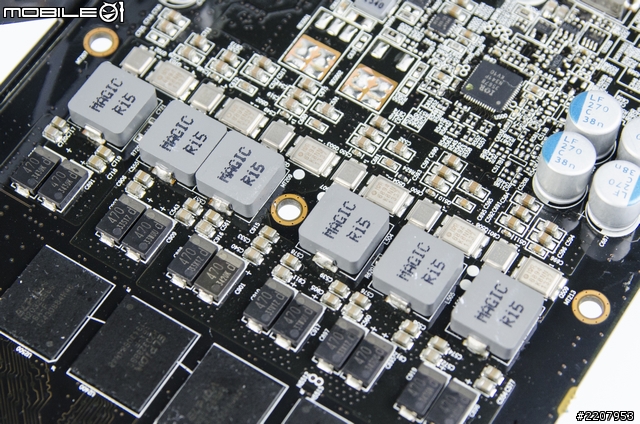

針對繪圖晶片的部分,這款顯示卡則是採用了六相供電的設計。

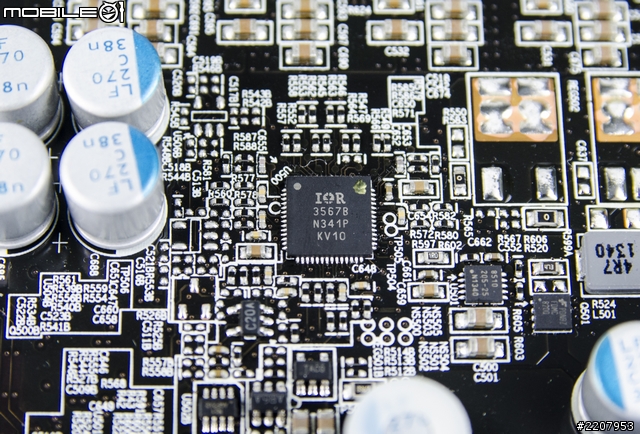

繪圖晶片的供電相位則是由這顆IR 3567B晶片來控制。


至於記憶體的部分,這款顯示卡一共搭載了16顆ELPIDA爾必達的W2032BBBG GDDR5記憶體顆粒,總容量為4GB。

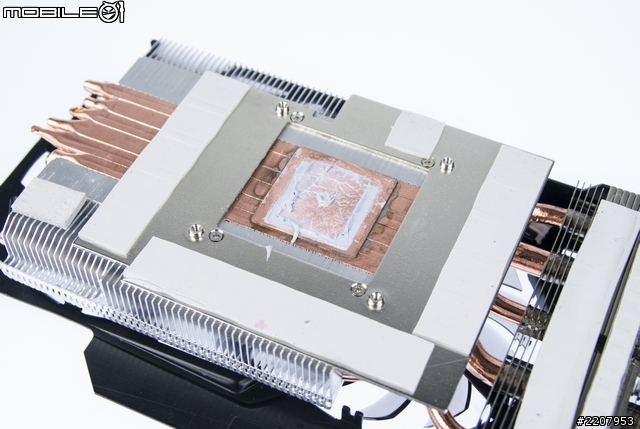

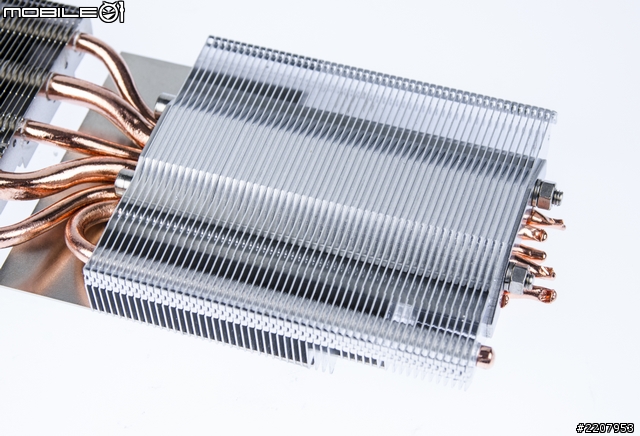

再來還看到散熱器的部分,則是利用了一片銅質基底覆蓋於繪圖晶片上,再接著透過上六根6mm的銅質熱導管,將繪圖晶片產生的廢熱傳導到兩組的鋁擠鰭片上。


在其中一組散熱鰭片上則是導入了一個叫做Triangle Cool的技術,目的是增加導流的效果,讓熱空氣可以更順利排出。

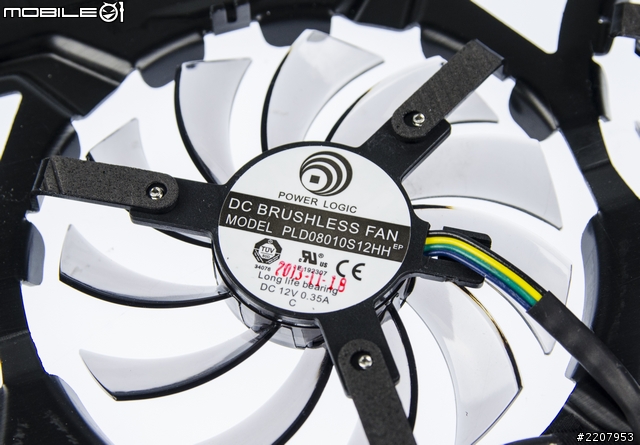

散熱器上所設置的三個八公分直吹風扇,皆是採用Power Logic所推出的直流無刷風扇,型號為PLD08010S12HH。供電規格為12V、0.35A。

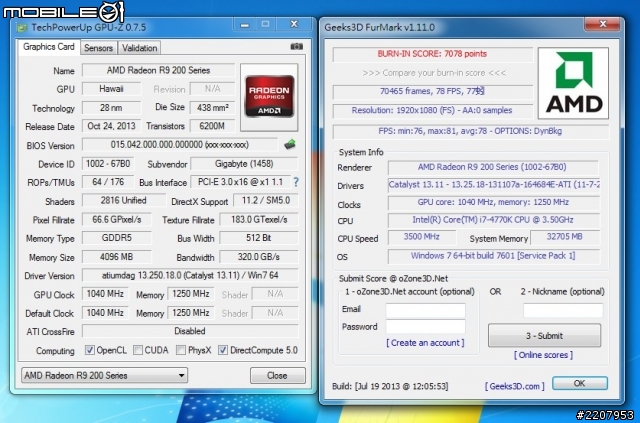

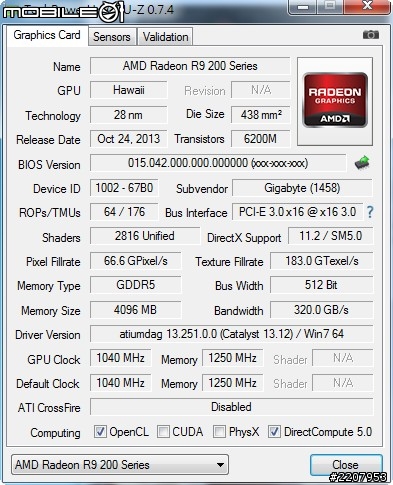

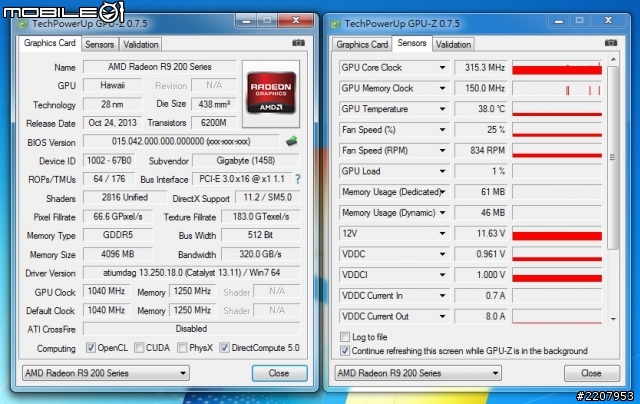

透過GPU-Z軟體可看到,技嘉這次推出的GV-R929XOC-4GB顯示卡的預設核心時脈,則有稍微提升至1040MHz,而記憶體時脈的部分,則是跟公版一樣維持在1250MHz。



實際測試

看完規格的介紹之後,老規矩還是得要來實際測試一下囉!這次的測試除了會以預設的時脈運行之外,還有繪圖晶片的繪圖時脈稍微超到1100MHz,來看看超頻後的效能表現。為了讓網友們可以比較方便檢視測試結果,大部分的測試數據則都會以圖表來呈現,而且在圖表之中,也特別將之前的測試的AMD R9 290X公版卡測試數據納入其中,好讓網友們可以更方便比較效能差異。

技嘉OC GURU II調校軟體

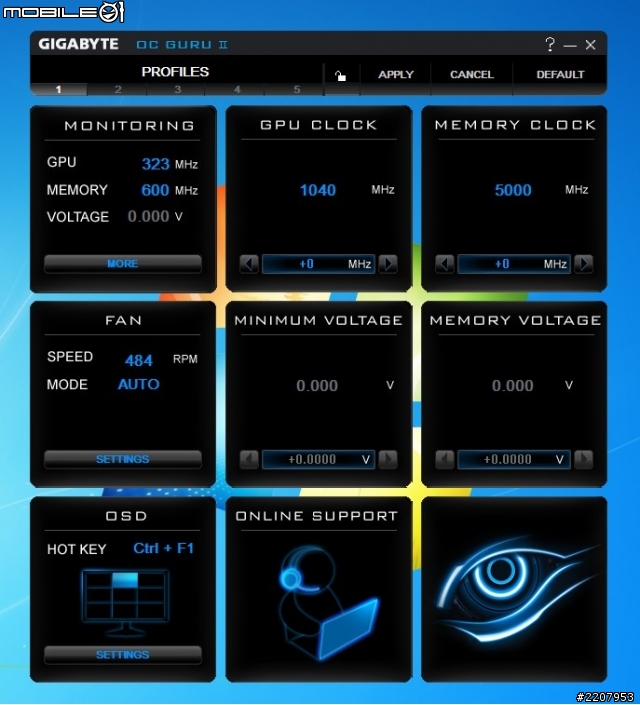

這次用來調整時脈的工具,則是技嘉所提供的OC GURU II軟體。這軟體的主畫面採用了九宮格的設計,大部分常用的功能都已經在上面,像是時脈的調整、風扇的轉速控制或是軟體快捷按鍵直,都可以直接點選設定。

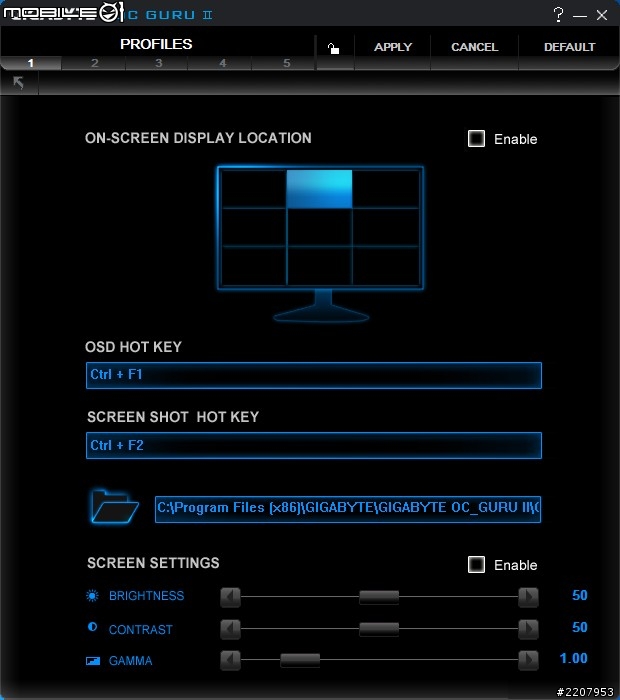

這款OC GURU II軟體除了顯示卡的時脈與風扇設定之外,也有提供了顯示亮度、對比以及GAMMA值的設定。

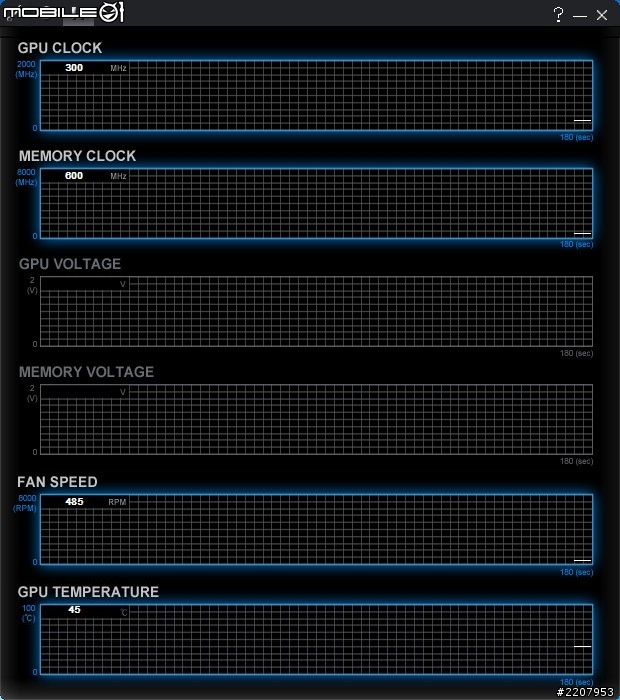

實際運作的時候,使用者也可以透過軟體提供的圖表顯示來查看運作狀況。


接著就來看看各項軟體與遊戲的測試結果吧!以下是這次用搭配的各項零組件清單,給網友們做個參考囉!

處理器:Intel Core i7-4770K
主機坂:華碩MAXIMUS VI FORMULA
硬碟機:博帝PYRO SE 240GB固態硬碟
記憶體:G.Skill DDR3-1866 8GBx4
電源供應器:技嘉 1200W
作業系統:Windows 7 SP1 64位元

3DMark軟體測試

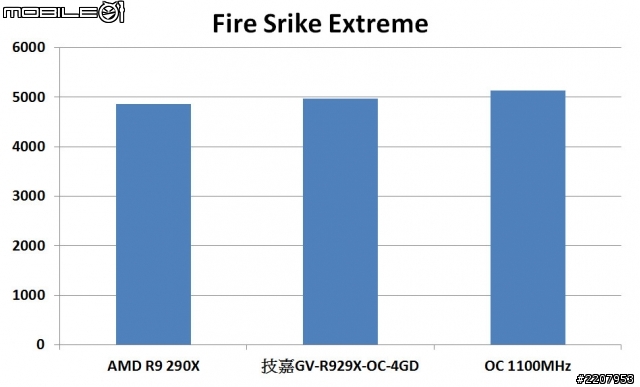

在Fire Srike Extreme場景測試時,AMD公版R9 290X顯示卡測試結果為4861分、技嘉GV-R929XOC-4GD顯示卡結果為4973分、將技嘉顯示卡超頻至1100MHz後,結果為5137分。

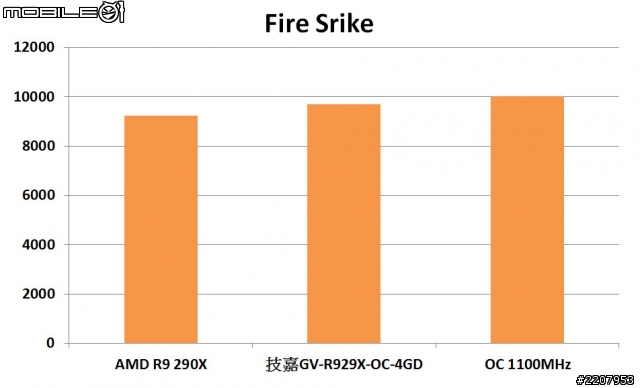

在Fire Srike場景測試時,AMD公版R9 290X顯示卡測試結果為9233分、技嘉GV-R929XOC-4GD顯示卡結果為9680分、將技嘉顯示卡超頻至1100MHz後,結果為10021分。

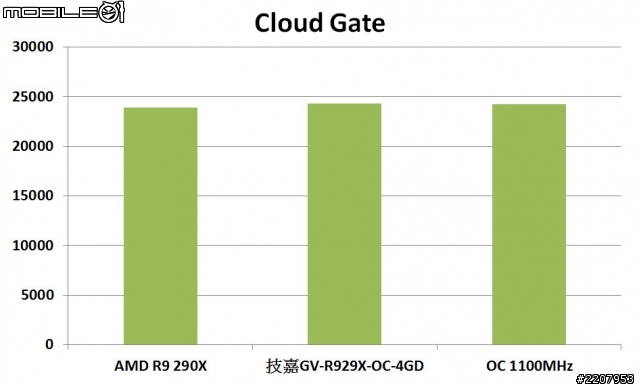

在Cloud Gate場景測試時,AMD公版R9 290X顯示卡測試結果為23886分、技嘉GV-R929XOC-4GD顯示卡結果為24274分、將技嘉顯示卡超頻至1100MHz後,結果為24228分。

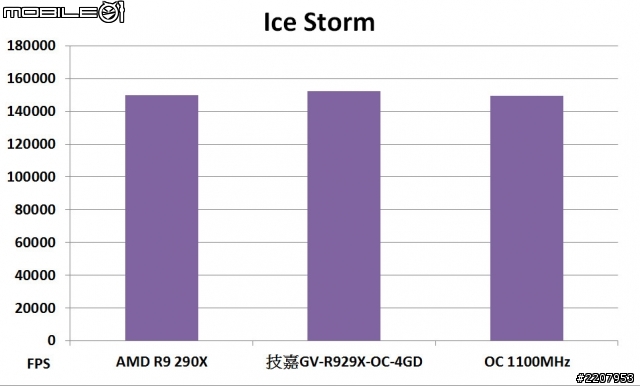

在Ice Storm場景測試時,AMD公版R9 290X顯示卡測試結果為149730分、技嘉GV-R929XOC-4GD顯示卡結果為152397分、將技嘉顯示卡超頻至1100MHz後,結果為149502分。


3DMark 11軟體測試

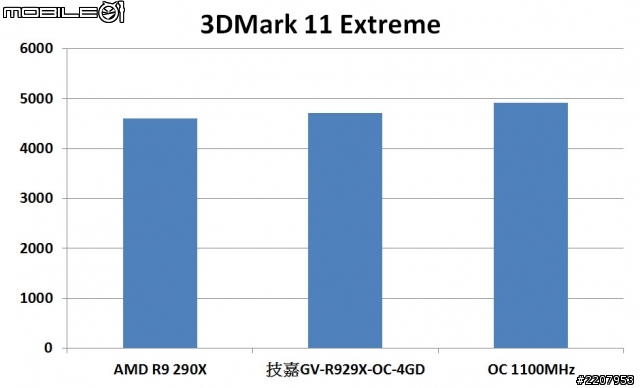

在Extreme場景測試時,AMD公版R9 290X顯示卡測試結果為4605分、技嘉GV-R929XOC-4GD顯示卡結果為4712分、將技嘉顯示卡超頻至1100MHz後,結果為4918分。

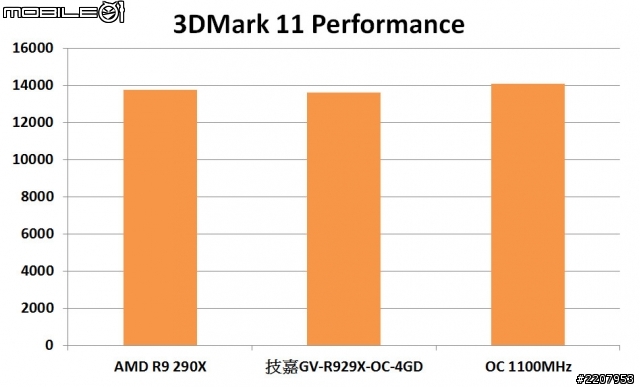

在Performance項目測試時,AMD公版R9 290X顯示卡測試結果為13771分、技嘉GV-R929XOC-4GD顯示卡結果為13623分、將技嘉顯示卡超頻至1100MHz後,結果為14089分。

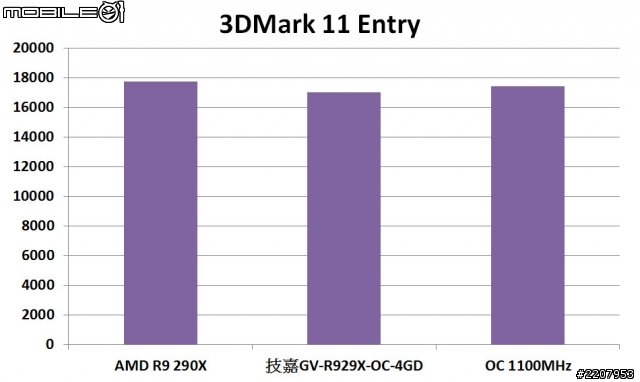

在Entry項目測試時,AMD公版R9 290X顯示卡測試結果為17740分、技嘉GV-R929XOC-4GD顯示卡結果為17025分、將技嘉顯示卡超頻至1100MHz後,結果為17445分。

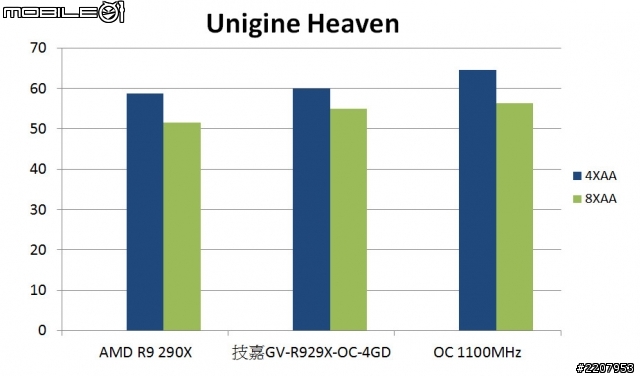

Unigine Heaven 4.0軟體測試

解析度1920x1080,反鋸齒選項4X AA以及8X AA設定時,AMD公版R9 290X顯示卡測試結果為58.7FPS和51.6FPS、技嘉GV-R929XOC-4GD顯示卡結果為59.9FPS和54.9FPS、將技嘉顯示卡超頻至1100MHz後,結果為64.5FPS和56.4FPS。

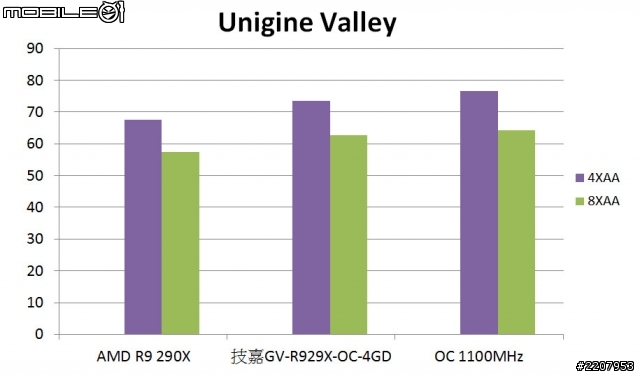

Unigine Valley軟體測試

解析度1920x1080,反鋸齒選項4X AA以及8X AA設定時,解析度1920x1080,反鋸齒選項4X AA以及8X AA設定時,AMD公版R9 290X顯示卡測試結果為67.6FPS和57.4FPS、技嘉GV-R929XOC-4GD顯示卡結果為73.6FPS和62.7FPS、將技嘉顯示卡超頻至1100MHz後,結果為76.5FPS和64.3FPS。

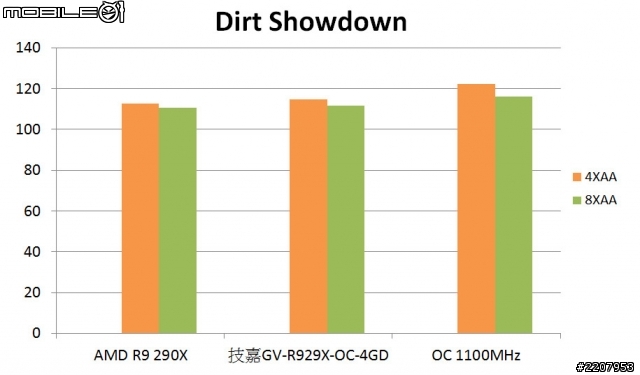

大地長征之好戲登場Dirt Showdown遊戲測試

解析度1920x1080,反鋸齒選項4X AA以及8X AA設定時,解析度1920x1080,反鋸齒選項4X AA以及8X AA設定時,AMD公版R9 290X顯示卡測試結果為112.58FPS和110.49FPS、技嘉GV-R929XOC-4GD顯示卡結果為114.88FPS和111.5FPS、將技嘉顯示卡超頻至1100MHz後,結果為122.37FPS和116.12FPS。


惡靈古堡6遊戲測試

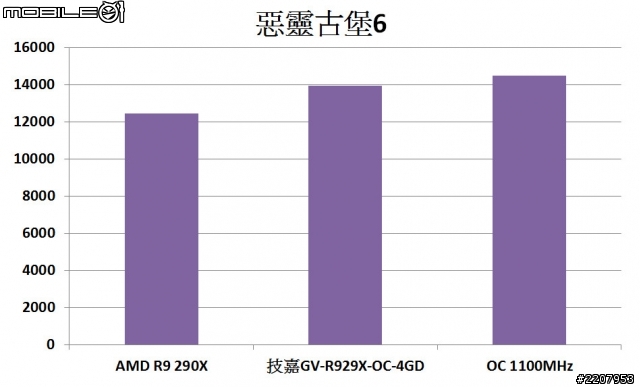

解析度1920x1080,並將反鋸齒選項設定為FX AA時,AMD公版R9 290X顯示卡測試結果為12451分、技嘉GV-R929XOC-4GD顯示卡結果為13953分、將技嘉顯示卡超頻至1100MHz後,結果為14496分。

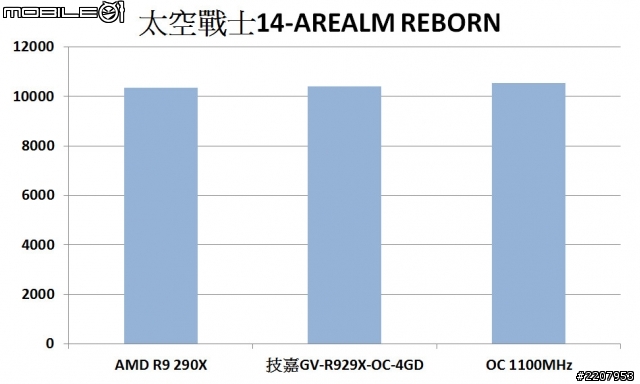

太空戰士14-AREALM REBORN遊戲測試

解析度1920x1080並將顯示選項開到最高設定時,AMD公版R9 290X顯示卡測試結果為10343分、技嘉GV-R929XOC-4GD顯示卡結果為10395分、將技嘉顯示卡超頻至1100MHz後,結果為10526分。


勇者鬥惡龍遊戲測試

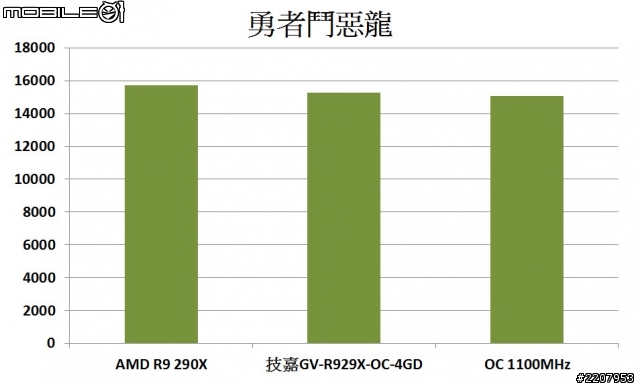

解析度1920x1080並將顯示選項開到最高設定時,AMD公版R9 290X顯示卡測試結果為15717分、技嘉GV-R929XOC-4GD顯示卡結果為15293分、將技嘉顯示卡超頻至1100MHz後,結果為15081分。

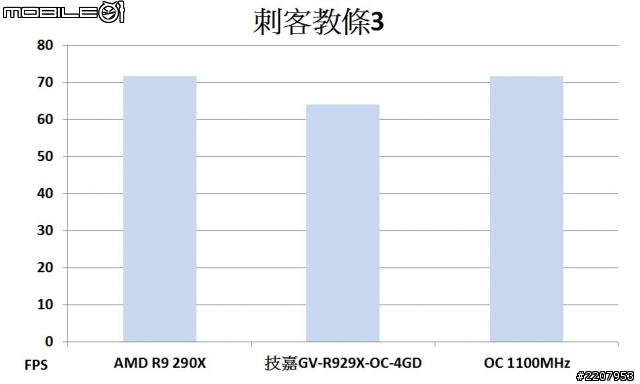

刺客教條3遊戲測試

解析度1920x1080,各項顯示效果等級皆為非常高的設定時,AMD公版R9 290X顯示卡每秒平均張數結果為71.63FPS;技嘉GV-R929XOC-4GD顯示卡每秒平均張數結果為64.05FPS;將技嘉顯示卡超頻至1100MHz後,每秒平均張數結果為71.69FPS。


戰地風雲4遊戲測試

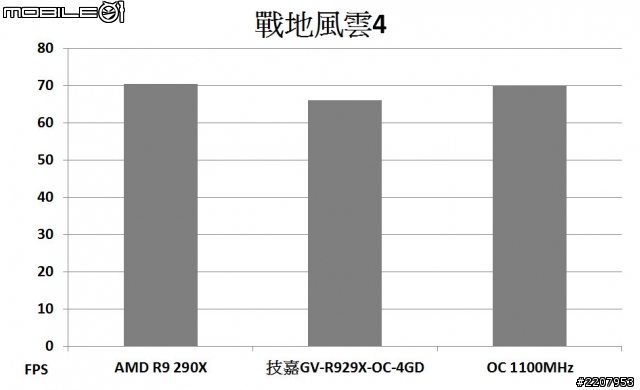

解析度1920x1080,各項顯示效果等級皆為最高的設定時,AMD公版R9 290X顯示卡每秒平均張數結果為70.4FPS;技嘉GV-R929XOC-4GD顯示卡每秒平均張數結果為66.12FPS;將技嘉顯示卡超頻至1100MHz後,每秒平均張數結果為70FPS。


末日之戰3

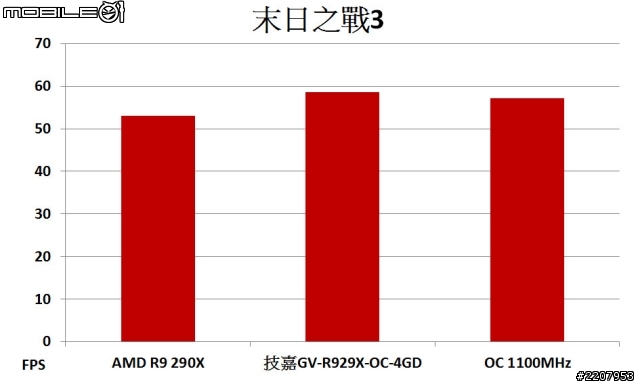

解析度1920x1080,各項顯示效果皆為非常高,反鋸齒為FXAA的設定時,AMD公版R9 290X顯示卡每秒平均張數結果為53.11FPS;技嘉GV-R929XOC-4GD顯示卡每秒平均張數結果為58.66FPS;將技嘉顯示卡超頻至1100MHz後,每秒平均張數結果為57.17FPS。

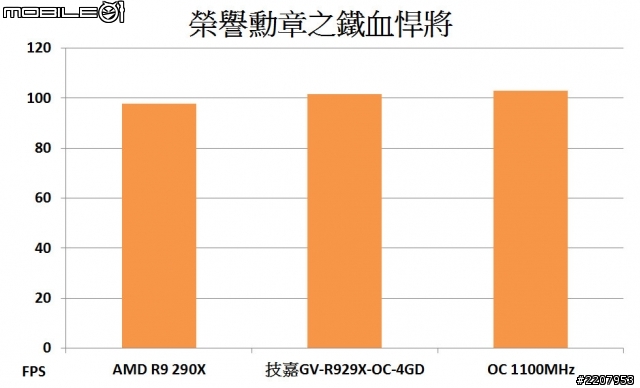

榮譽勳章之鐵血悍將

解析度1920x1080,將顯示選項開到最高的設定時,在預設時脈的狀態下,AMD公版R9 290X顯示卡每秒平均張數結果為97.8FPS;技嘉GV-R929XOC-4GD顯示卡每秒平均張數結果為101.59FPS;將技嘉顯示卡超頻至1100MHz後,每秒平均張數結果為102.93FPS。


溫度測試

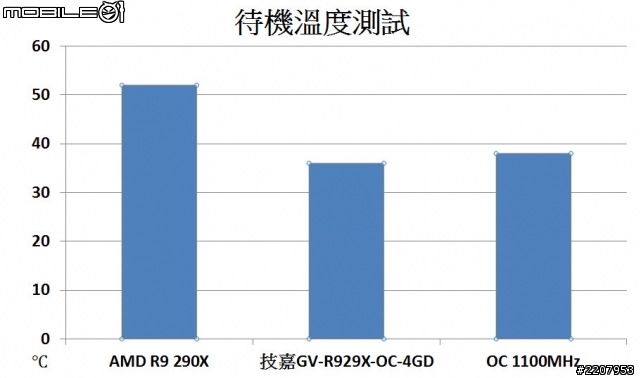

在待機的狀態下,使用AMD公版R9 290X顯示卡溫度大約在52℃;技嘉GV-R929XOC-4GD顯示卡溫度大約在36℃;技嘉顯示卡超頻至1100MHz後的溫度大約在38℃。

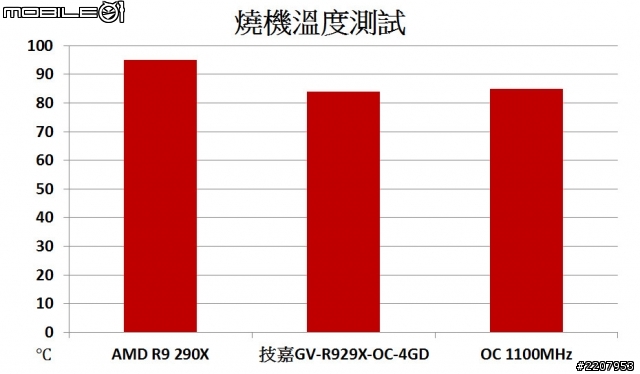

使用Furmark軟體燒機15分鐘後,使用AMD公版R9 290X顯示卡溫度大約在95℃;技嘉GV-R929XOC-4GD顯示卡溫度大約在84℃;技嘉顯示卡超頻至1100MHz後的溫度大約在85℃。


耗電量測試

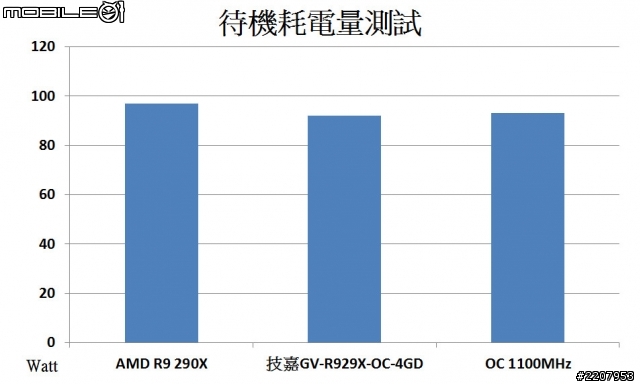

在待機的狀態下,使用AMD公版R9 290X顯示卡系統總功耗約為97瓦;使用技嘉GV-R929XOC-4GD顯示卡系統總功耗約為92瓦;將技嘉顯示卡超頻至1100MHz後的系統總功耗約為93瓦。

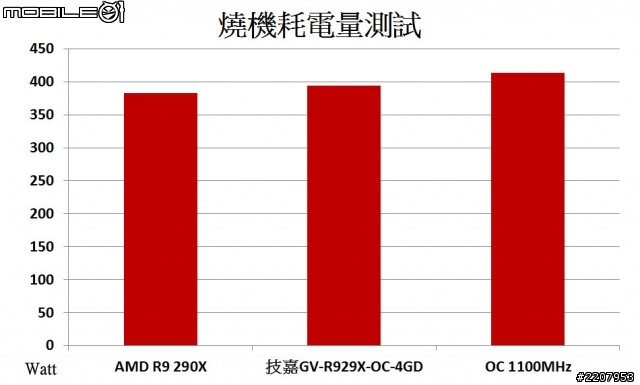

當GPU滿載的狀態時,使用AMD公版R9 290X顯示卡系統總功耗約為383瓦;使用技嘉GV-R929XOC-4GD顯示卡系統總功耗約為394瓦;將技嘉顯示卡超頻至1100MHz後的系統總功耗約為414瓦。


測試總結

從各項測試結果來看,技嘉這次推出的自製R9 290X,由於有一些小幅度的超頻,所以大部分的測試結果,則都有比公版卡多了大約5~10%左右的效能,但是在幾個實際的遊戲測試部分,效能差異就沒有很明顯。雖然說微幅的超頻讓這款顯示卡的效能有所提昇,可也因為超頻的關係,相對地讓耗電量也增加了一些。不過,在溫度控制方面,技嘉所導入的WindForce散熱設計,也確實能讓這款R9 290X的運作溫度有效地降低,即便是超頻之後,溫度表現還是可以比公板卡好一點。

小惡魔好康時間

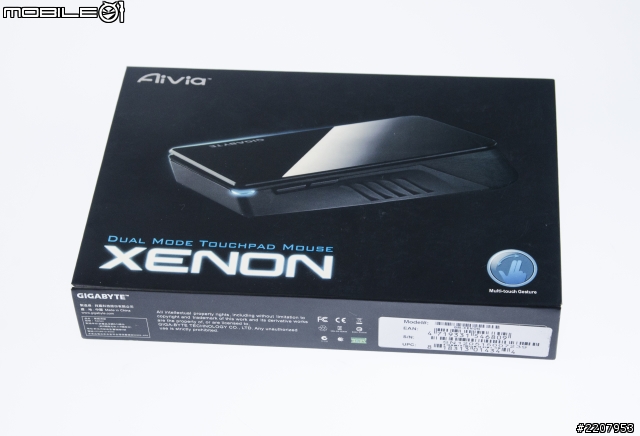

最後又到了小惡魔好康時間啦!這次則是特別準備了一個技嘉Aivia Xenon無線觸控滑鼠要來讓大家抽獎囉!


1. 活動辦法:只要回應內容與文章相關都可以抽獎喔
2. 回文時間:即日起到2014/01/07 23:59為止
3. 回文抽獎:技嘉Aivia Xenon無線觸控滑鼠
==============================================================================

中獎名單公布

得獎人:changmary

中獎者會由活動小組發出通知,再請於一週內回覆收件資料喔!


==============================================================================

測試內容更新

技嘉這款風之力顯示卡在最近則是又更新了韌體,並且是針對溫度控制上進行改良,所以在更新之後也重新測試了一下。實際測試後的結果,在待機狀態基本上沒太大變化,大約都是在38℃左右。不過在滿載的狀態時,溫度則是有明顯的降低,大約可以控制在77℃以內。底下則是更新測試後的截圖,再給大家做個參考囉!
