前言

回想為何動念組裝這個座艙的起因,
就要說起半年多前一個無所事事的夜晚
小弟正很悠閒的在MOBILE 01上到處逛逛,
不巧爬到Squeez大大多螢幕座艙組裝文,
見識到他的壯舉,
也順勢開了眼界,
從此雜念纏身一發不可收拾,
硬撐到現在,
最後終於墜落此坑中

ANTWAY
反正確定已入坑,
儘管我的座艙在各方面跟Squeez大大等前輩等級差距很大,
但小弟還是抱著野人獻曝的心情,
將首次的座艙組建過程跟各位同好分享,
希望能對大家有些幫助......
順便多拉幾個人入坑陪陪小弟



在實際動手之前,
首先第一步要確定的是座艙的建構原則和方向,
這部份小弟很幸運, 參考了Squeez大大等前輩他們的組裝歷程和心得
再加上自己實際的能力,需求和愛好, 最終決定建構的二大原則和方向:
1.以PC做為遊戲平台: 見識過Squeez大大一個螢幕, 一個主機, 一個軟體的壯舉後, 小弟還是玩玩PC這個開放平台就好了, 彼此錢包的深度差距太大, 無法模仿這麼高難度的壯舉~~
2.買遊戲支架各個部份自己整合 : 市售的一整套多螢幕游戲支架選擇很少, 價格偏高且未必能完全貼合自己的需求.

接下來小弟分來六部份來做說明
PART1. 游戲平台
PART2. 賽車座椅
PART3. 方向盤等和支架
PART4. 螢幕和支架
PART5. 5.1聲道和支架
PART6. 鍵盤和鼠標架


PART1. 游戲平台

小弟的PC主要是用Intel i7 4770K + 微星Z87-GD65 GAMING + 8G*2 DDR3 2400 RAM + PLEXTOR M5S 256G SSD組成, 配上微星 N760 HAWK 雙顯卡做SLi, 在選擇Nvidia和AMD時小弟也猶豫很久, 經過了多方比較, 最後決定Nividia方案



疊疊樂

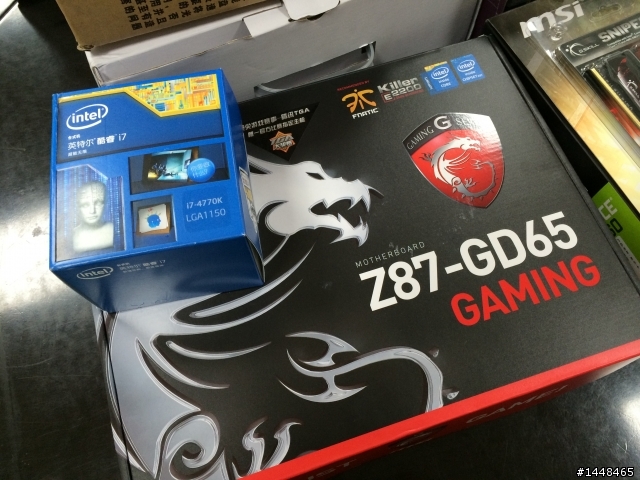

Intel i7 4770K + 微星Z87-GD65 GAMING

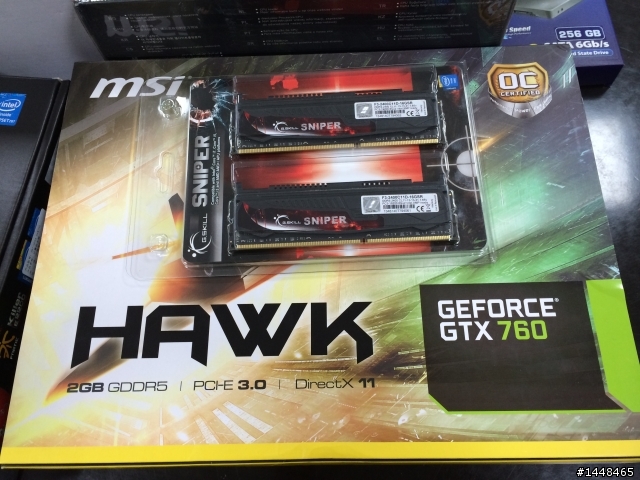

微星 N760 HAWK 顯卡

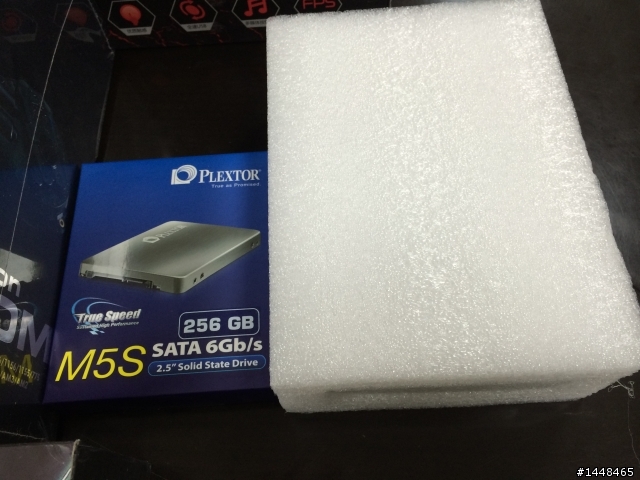

PLEXTOR M5S 256G SSD


NIVIDIA控制面板(在控制台裡), 可以做SLi 多螢幕等進階設定


PART2. 賽車座椅

小弟第一時間的想法就是買真的賽車椅回來, 下面加裝架子來調整成合適的高度, 本來也想跟Squeez大大一樣上一張桶椅, 無奈實在坐不慣那種被卡得緊緊的感覺, 而且我也不是一直都在玩賽車GAME, 還希望能上上網, 玩些其他的GAME, 所以最後買回來的是可調式賽車椅

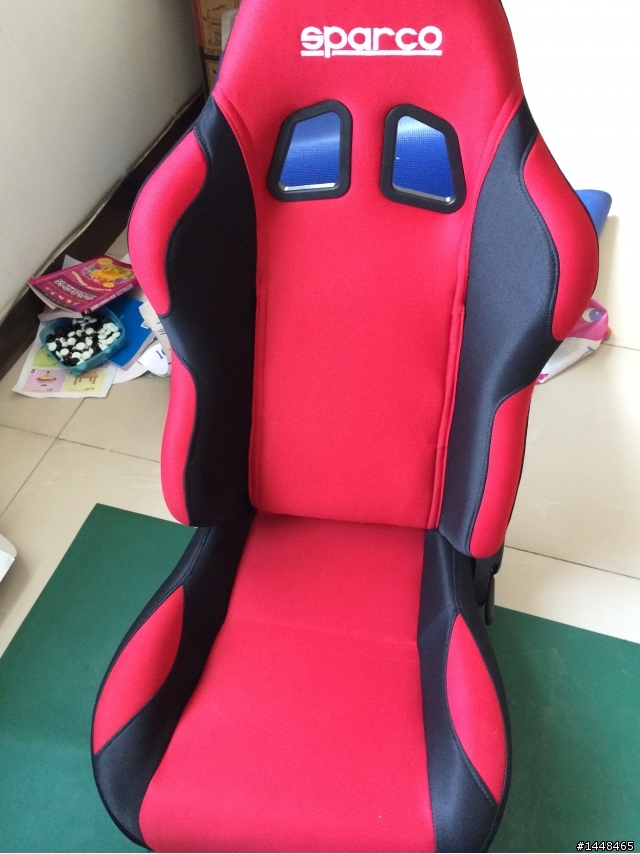

賽車座椅正面


賽車座椅背面

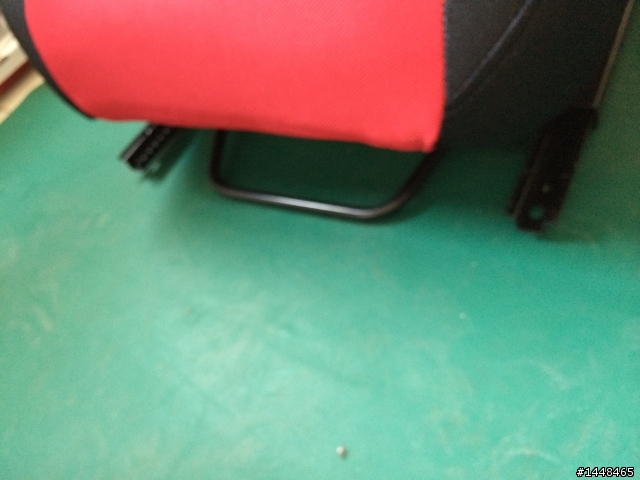

前後調整桿

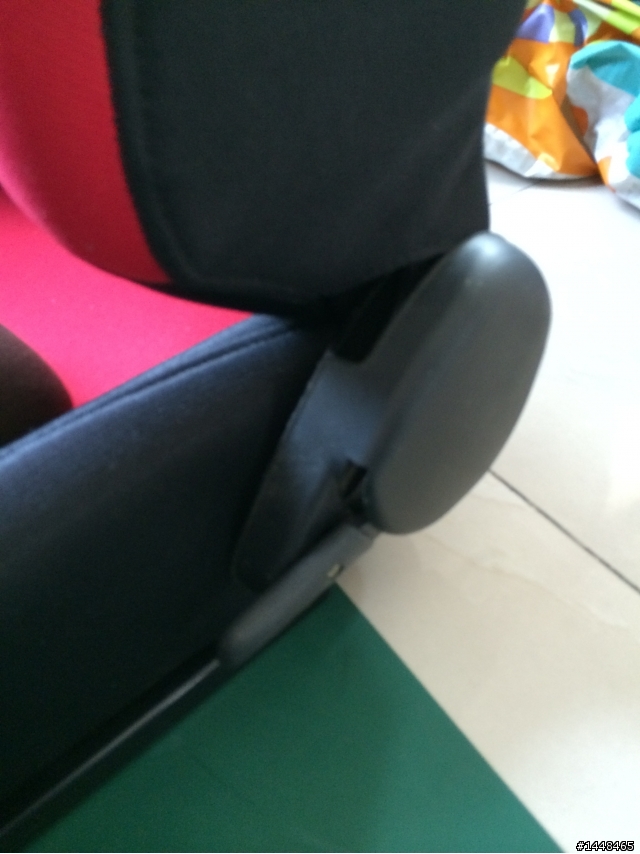

傾斜調整桿

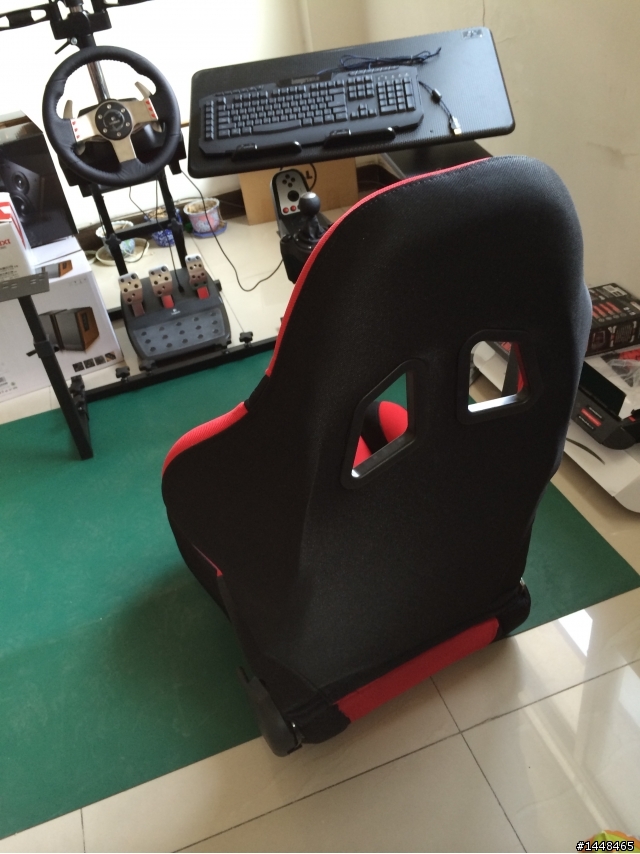

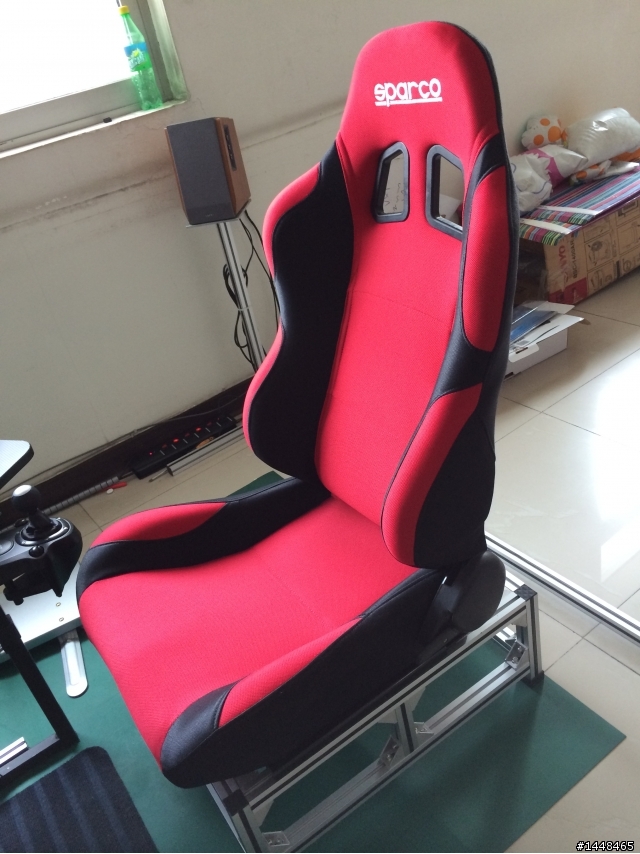

賽車座椅裝上支架


PART3. 方向盤等和支架

這部份應該是整個座艙的起點, 以它為核心去展開其他部份, 小弟挑選的是以方鐵管做成的支架, 方向盤
前後高低皆可調整, 相信能找出自己覺得最舒服的姿勢





游戲方向盤組方面, 在有限的預算下, 小弟只能挑選羅技G27這組中規中矩的產品, 其他的妄想只能等未來再找機會去實現了

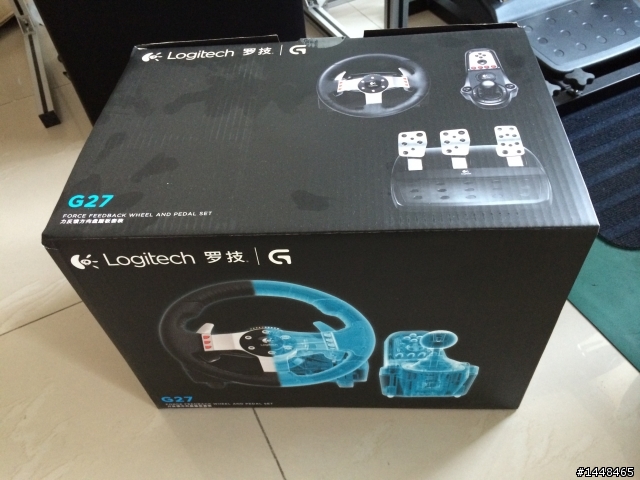

羅技G27

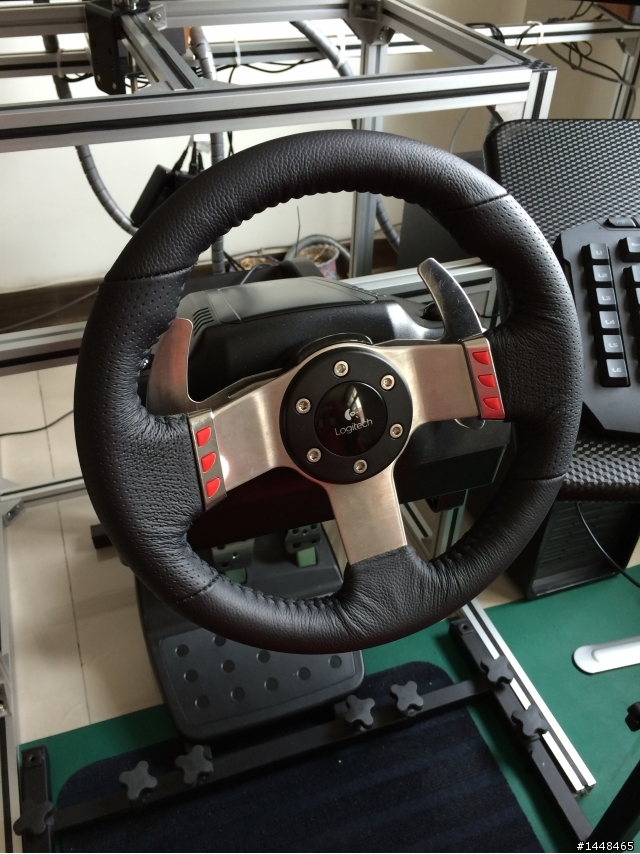

方向盤

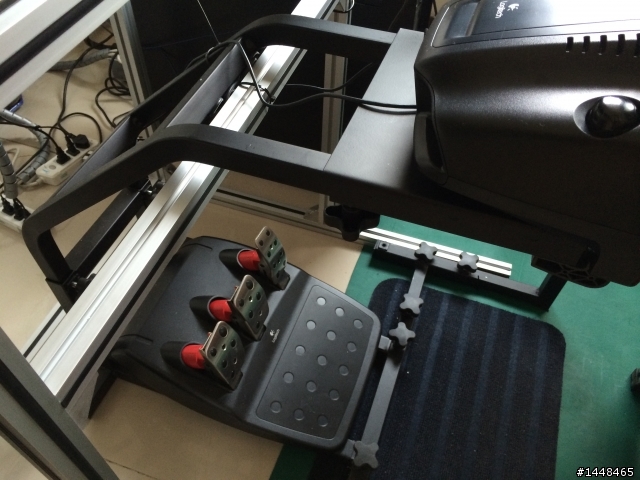

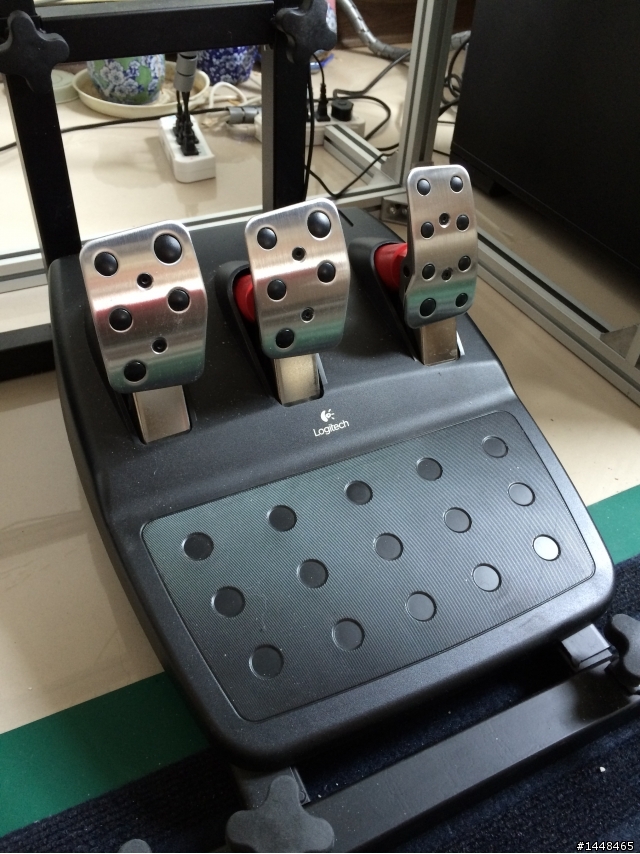

踏板


排檔


PART4. 螢幕和支架

小弟在選擇螢幕部份有幾點考量
1.相同尺寸+相同型號+相同廠牌:避免個別差異過大, 影響整體的一致性
2.窄邊框+廣視角 : 螢幕組合起來效果較好
3.以27吋為主:尺寸要大,價格又要合理,目前非27吋莫屬,何況市面上支持27吋以上的多螢幕支架很難找
最後決定用三星S27C750P, MVA 1920*1080

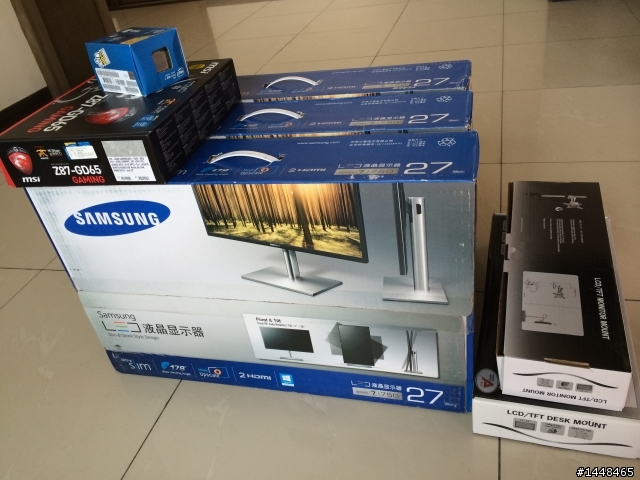

疊疊樂


支架部份希望能獨立調整前後+高低+俯仰+旋轉, 這樣在設置多螢幕時比較方便, 不過在小弟實際找遍市售的多螢幕支架後, 發現都是桌面固定型, 不知是不是因為要做能夠支撐3螢幕重量的落地架成本很高,導致售價不親民不好賣, 結果無法商品化的緣故, 最後小弟只好買一個桌面固定型, 自行設計配套的下半部, 請人用鋁型材做一個出來, 預留了30CM左右的前後調整固定空間, 可以大幅調整眼睛到畫面的距離, 這倒是意外的收穫~~~



小弟買的三螢幕支架

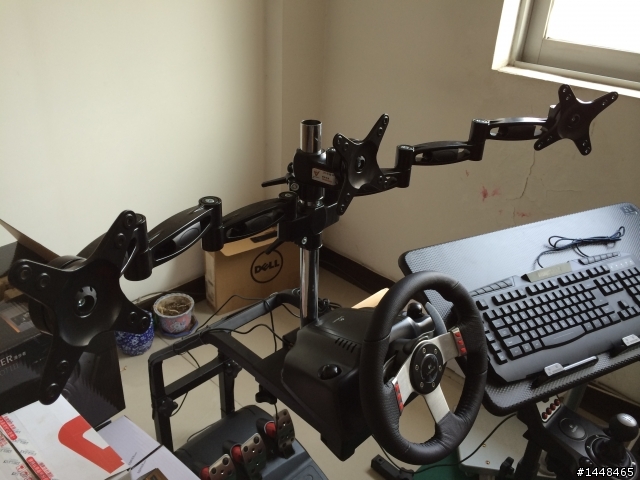

暫時固定在方向盤架上

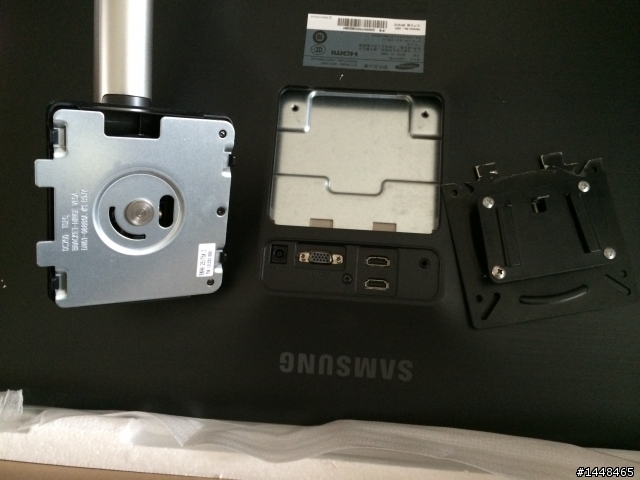

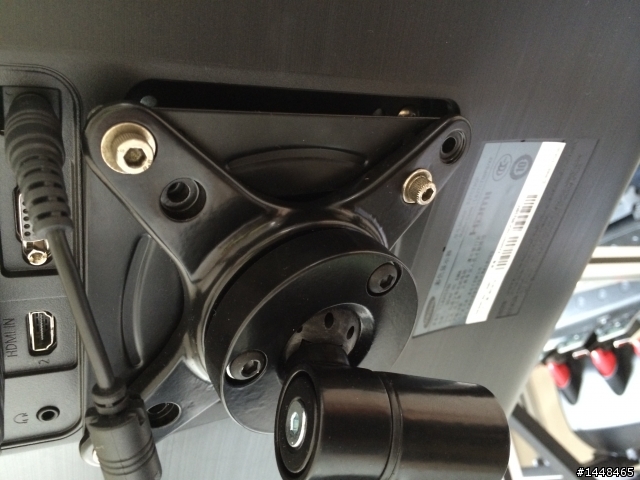

沒想到所買的三星螢幕支架接點竟然是特規件(左邊), 只能買一個標準件請人加工(右邊)


裝好的樣子


三螢幕支架和底座結合, 30CM前後調整固定空間用盡, 左右延伸臂也各加了兩節, 27吋螢幕太寬了

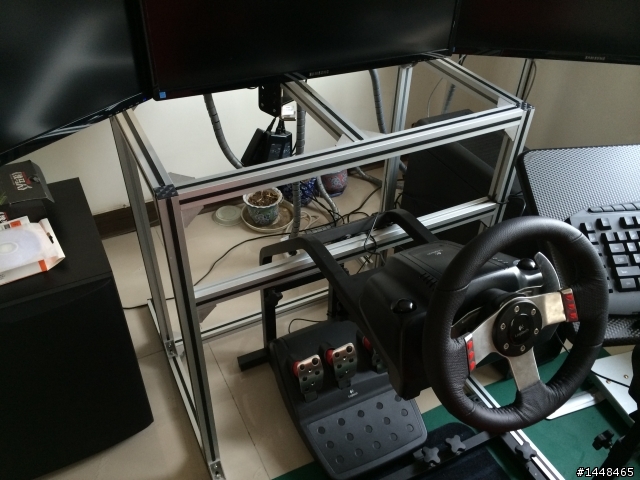

底座正面

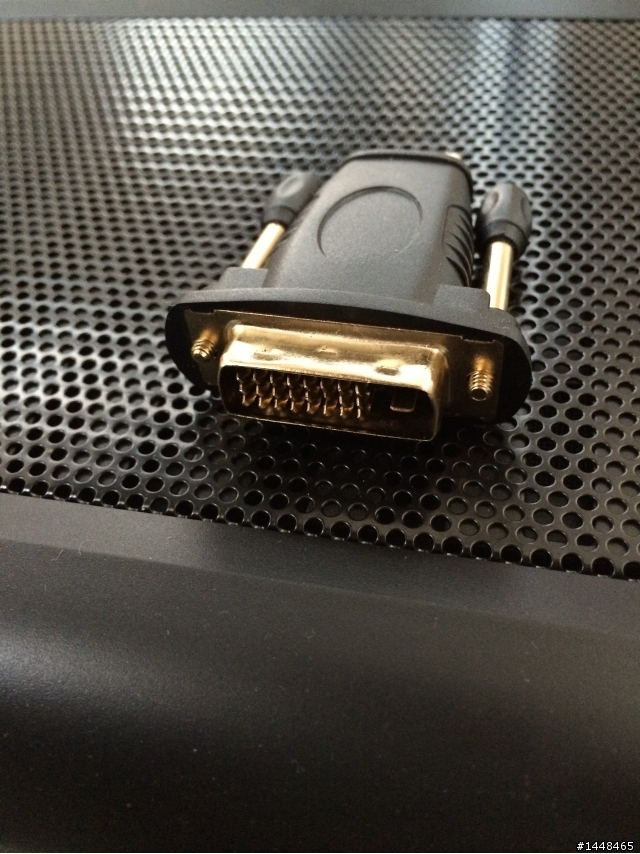

由於三個螢幕的視頻輸入皆用HDMI, 所以小弟買了DVI轉HDMI頭來用



PART5. 5.1聲道和支架

玩GAME的時候, 有良好的聲光效果, 才能更好的溶入情境中, 所以除了顯示效果, 聲音的呈現也是很重要的, 但此次PROJECT中其他部份已花掉太多預算, 逼得小弟現階段只能採用相對比較經濟實惠的方式來完成5.1聲道部份, 使用微星Z87 GD65 GAMING主板自帶多聲道輸出, 加上素質尚可主動多媒體電腦喇叭做左+右+中+左右後環繞, 再加上以前玩家庭影院留下來的B&W超低音, 支架還是畫圖叫人用鋁型材做出來

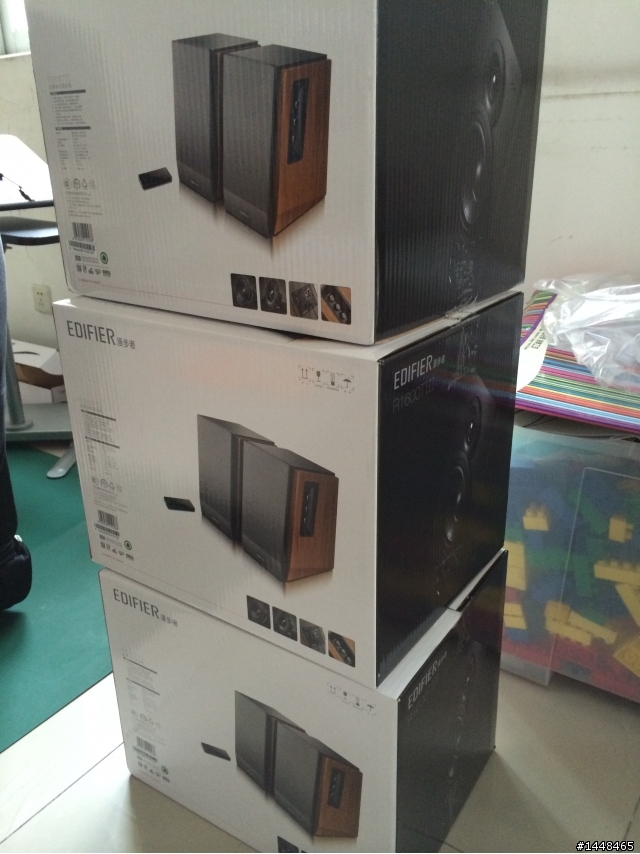

疊疊樂

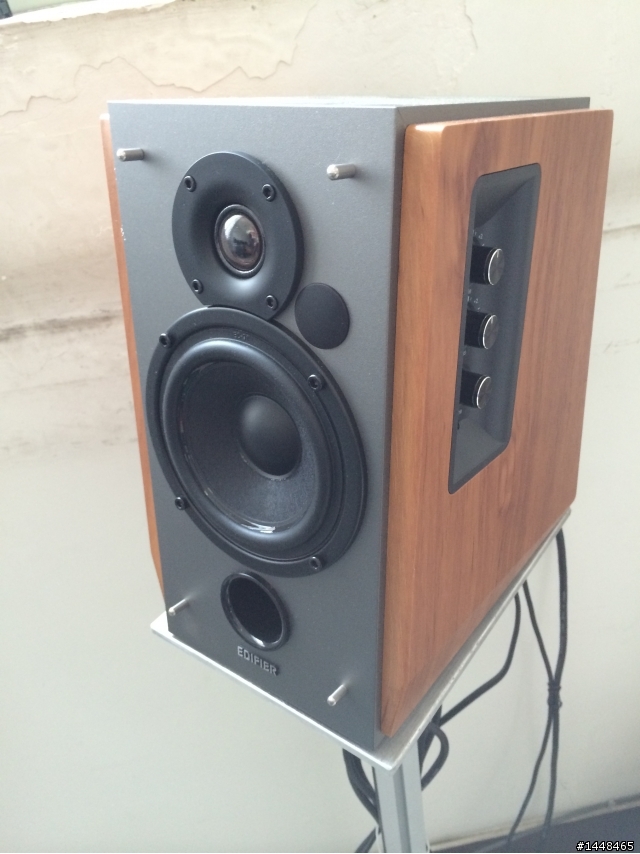

漫步者 R1600T III

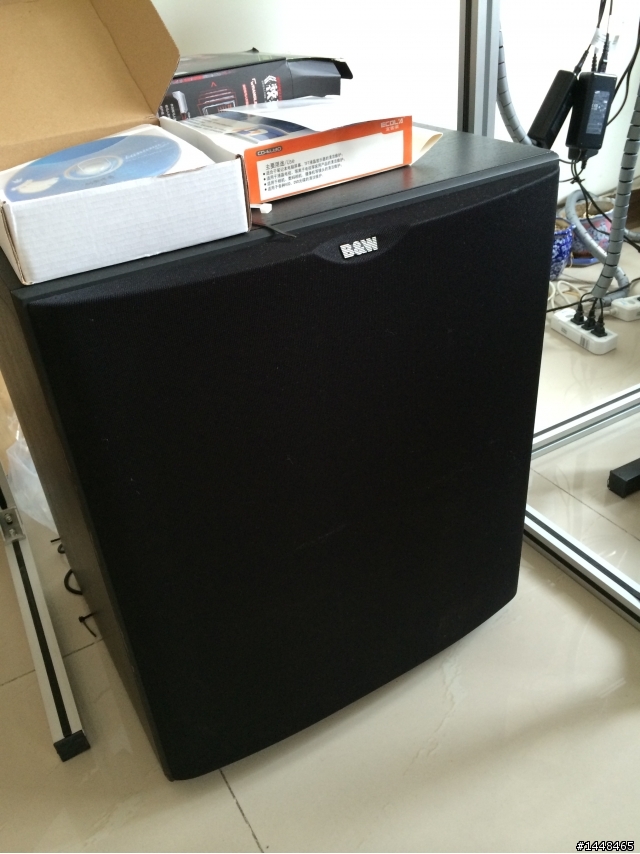

B&W超低音


前三聲道

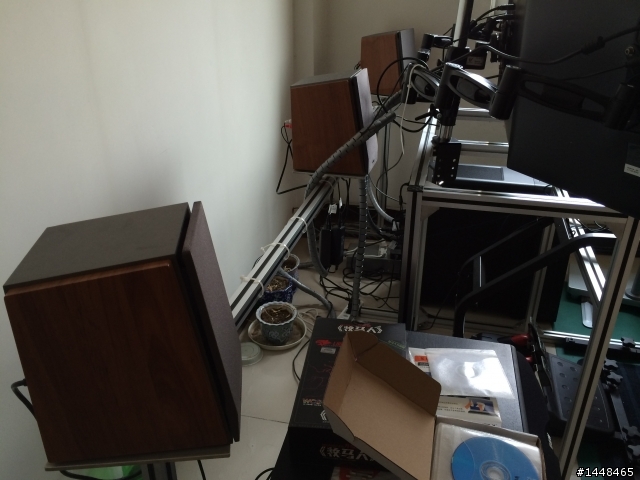

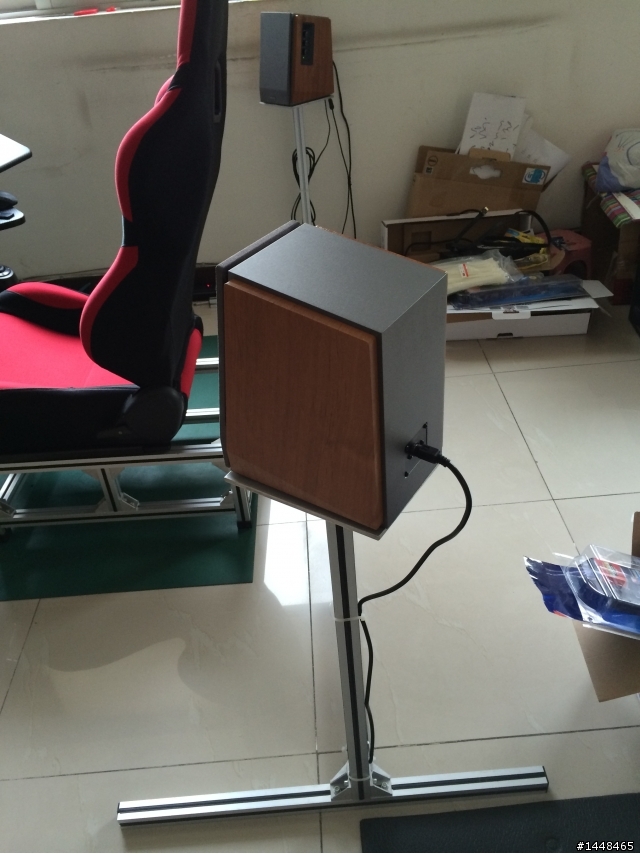

後兩聲道


PART6. 鍵盤和鼠標架

這套座艙我不只想玩RACER GAME, 還希望是多功能系統, 所以小弟又配了可調整式的電腦桌, 來放置鍵盤和滑鼠



正面

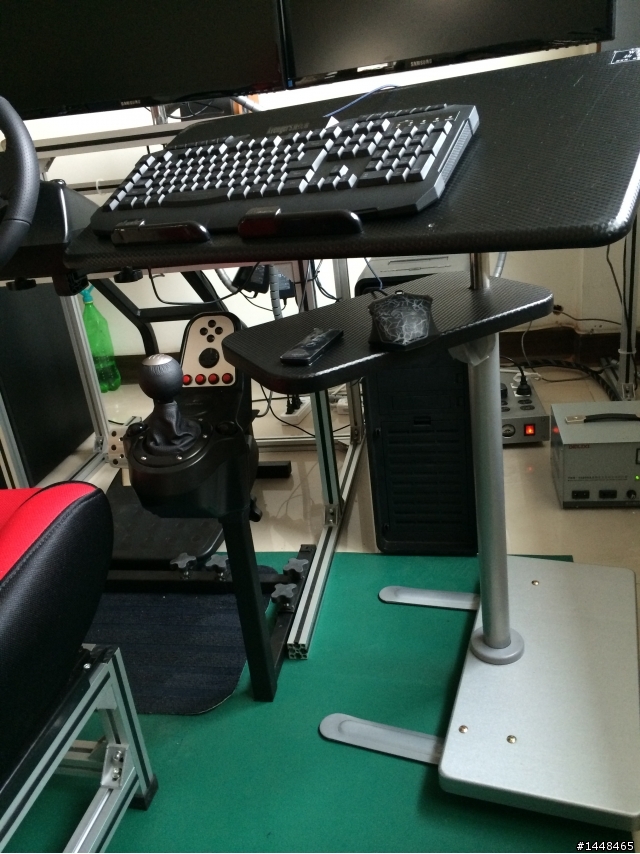

鍵盤和鼠標架關節, 可以旋轉 + 傾斜 + 高低調節

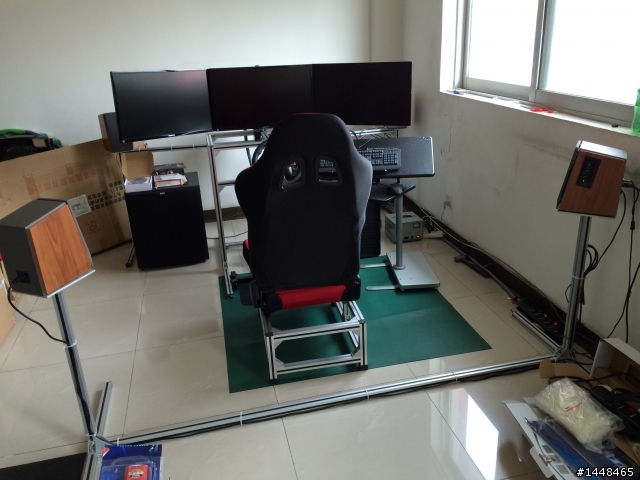

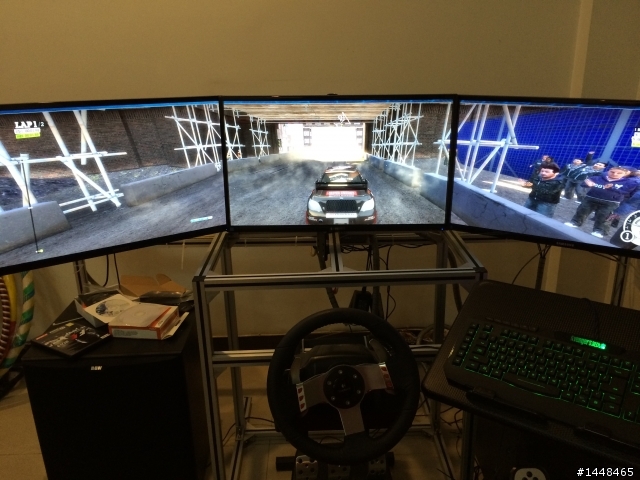

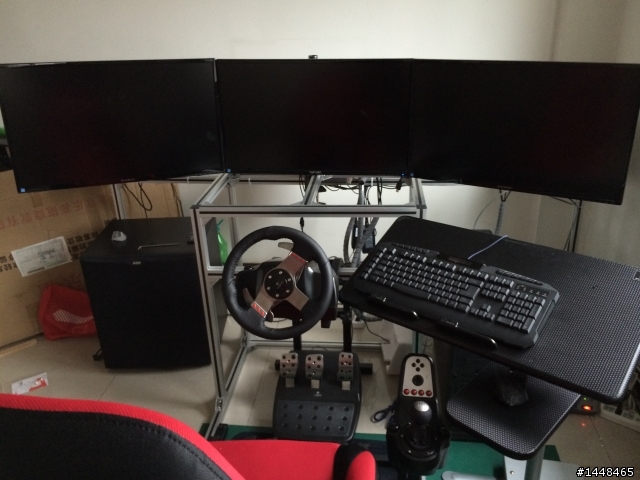

寫到這邊, 先上些整體圖給大家參考吧~~
其他部份等小弟有新進度再來更新











<<<4.12更新>>>




"人生不如意十之八九"這句話真有道理,
座艙硬體組裝完成後小弟就開始忙碌了~~
再加上是睽別二十年後自行組裝PC,
陌生+忙錄,
導致進度非常緩慢,
今天終於灌好系統, 裝上極品飛車17,
用手機拍一段我的小朋友TEAMWORK玩GAME的視頻,
大家先看看吧!!



以玩極品飛車17而言, 三畫面算是很流暢


按這裡檢視外部影片 (按這裡在新視窗中開啟影片)
小一的姐姐負責踩油門+指揮, 中班的弟弟負責方向盤, 好一個TEAMWORK


其他GAME小弟會努力找時間慢慢裝上去~~~




<<<4.29更新>>>



昨晚終於將大名鼎鼎的DIRT 2 COLIN McRAE裝上去,
畫質選項開到最高, 系統裝好後第一次運行GAME時聽到風扇聲,
看來顯卡有在認真工作喔~~~~
呈現的效果滿令小弟感動的





按這裡檢視外部影片 (按這裡在新視窗中開啟影片)
小弟技術爛到爆, 大家看看畫面就好
