隨著Intel下一代處理器Haswell Refresh即將推出,也代表著電腦零組件又要再一次改朝換代。然而在新款處理器正式登場之前,各家的Z97主機板也已經搶先亮相,而這次華碩也首先舉辦了一場Z97全系列產品的發表會,並且在會場上更一次展出一般通路、TUF以及ROG等三大系列的主機板產品。相較於上一代的8系列,這次華碩新推出的Z97主機板,不僅外型有所改變,硬體與軟體的功能也加入了許多新設計,而且部分型號的主機板更同時提供了M.2和SATA Express傳輸介面,讓使用者能夠有更多的應用。接著就直接來看看華碩這次三大系列的Z97主機板究竟有多了哪些新玩意兒吧!

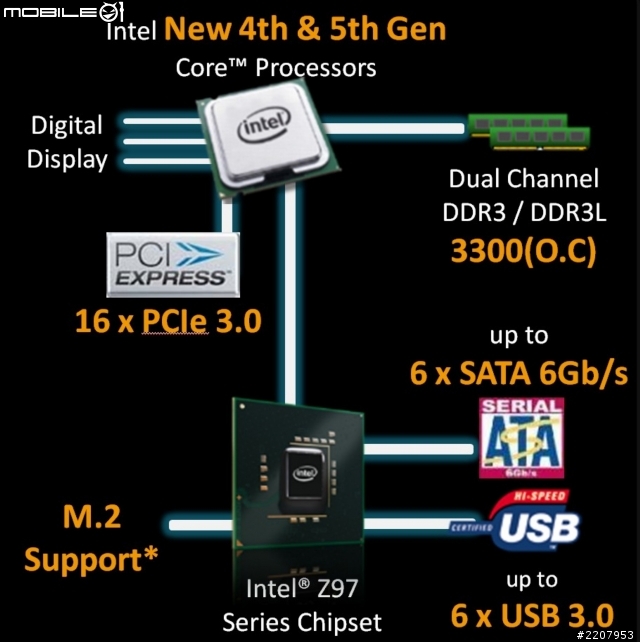

看到主機板之前,先簡單說一下Intel 9系列的主機板的幾個重點特色。這次新推出的Z97晶片組跟之前的Z87晶大的不同點,就是增加了M.2傳輸介面的支援,並且在部分主機板上,也會新增SATA Express介面的傳輸埠。至於其它規格方面,因為處理器腳位一樣還是維持LGA 1150的設計,所以除了可以支援新一代的處理器之外,也能夠向下相容於Intel上一代的Haswell處理器。而且一樣是原生16個PCIe 3.0通道、6組USB3.0以及6組SATA 6Gb/s傳輸埠。


這次主機板的介紹圖片較多,若是網友們想要先看哪個ˊ自己比較喜歡的系列,也可以直接點選下面的連結跳轉喔!

華碩通路系列主機板

華碩TUF系列主機板

華碩ROG系列主機板




華碩通路系列主機板介紹

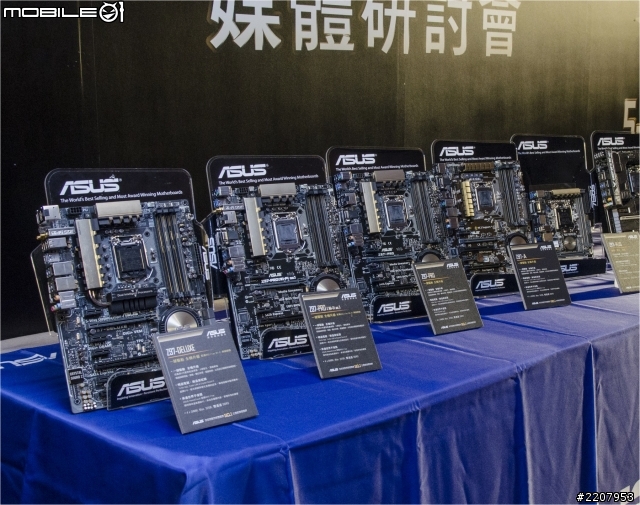

接著就先來看看華碩這次通路系列的新款主機板囉!目前華碩的通路系列主機板則是發表了Z97-DELUXE、Z97-PRO(Wi-Fi ac)、Z97-A以及Z97I-PLUS等五款主機板。跟上一代的8系列主機板相比,這次華碩的9系列在外觀設計上則是改用了比較低調一點的香檳金與黑色搭配,而且在晶片組上面的散熱器,也從一般常見的方型改成圓型的散熱器設計。


華碩先前推出的通路系列主機板上有加入了一個叫作4方位的系統優化功能,而這次在9系列上則是又多了一個Turbo App的功能,進一步提昇為五向全方位優化的功能。

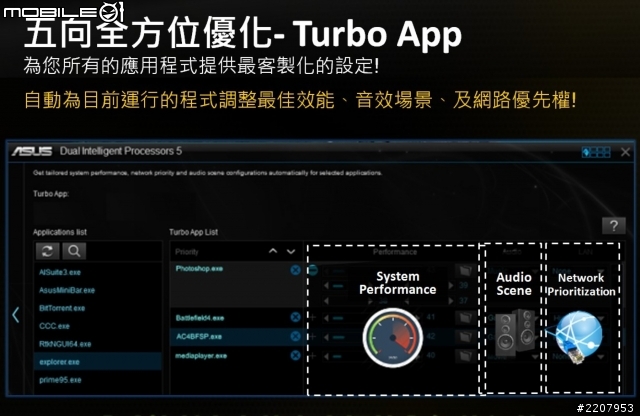

新加入的Turbo App功能則是可以針對使用者電腦內的各項應用程式進行客製化的設定,已達到最佳的效能表現。

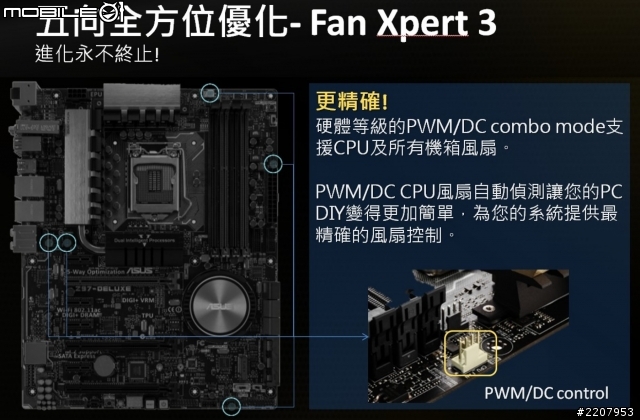

除此之外,這次的Fan Xpert 3功能則比上一代多了更多的溫控監測點,已達到更精確的風扇控制。

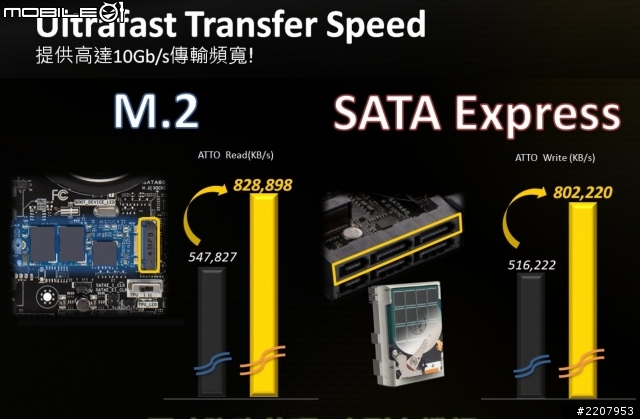

各個通路系列的主機板上,也會加入M.2以及SATA Express的傳輸介面,讓使用者有更多的應用。


華碩Z97-DELUXE主機板

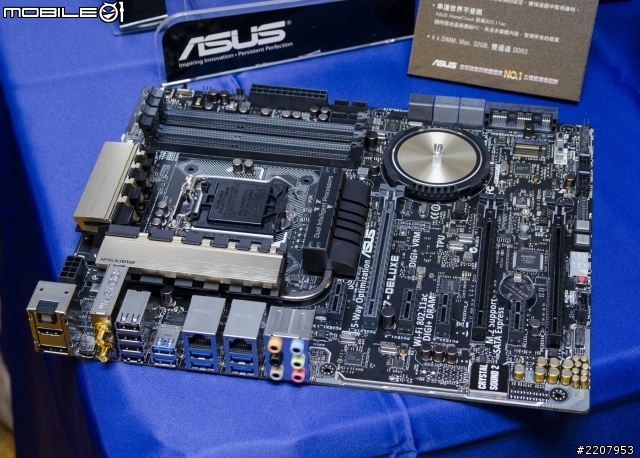

看完幾個重點功能後,接著來看一下主機板的實體。首先看到的是目前通路系列最高階的Z97-DELUXE。

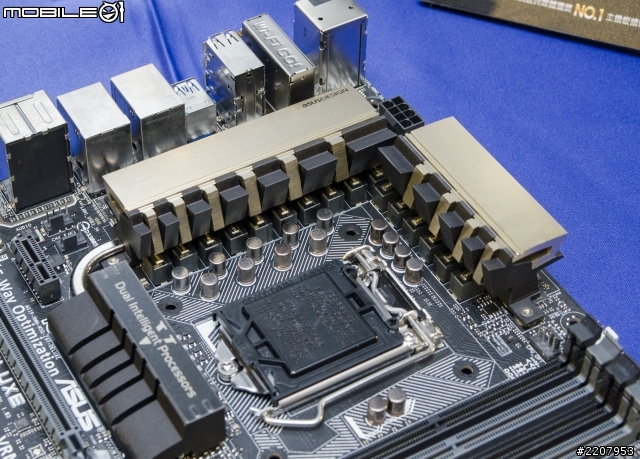

處理器電路設計則是採用了16相供電。

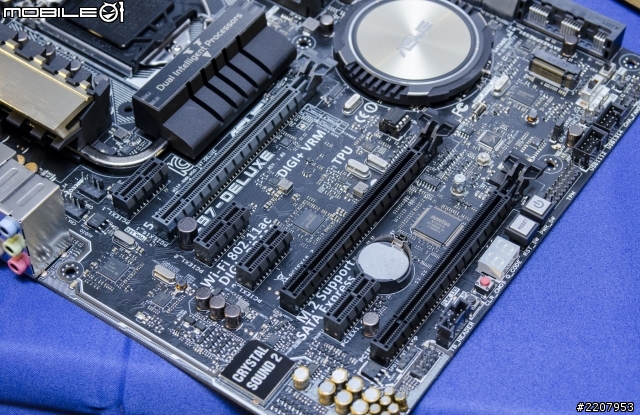

PCIe擴充支援則是提供了3組PCIex16和4組PCIex1的擴充插槽。

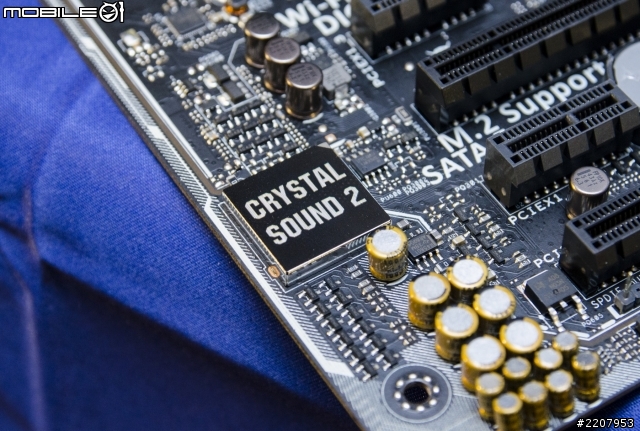

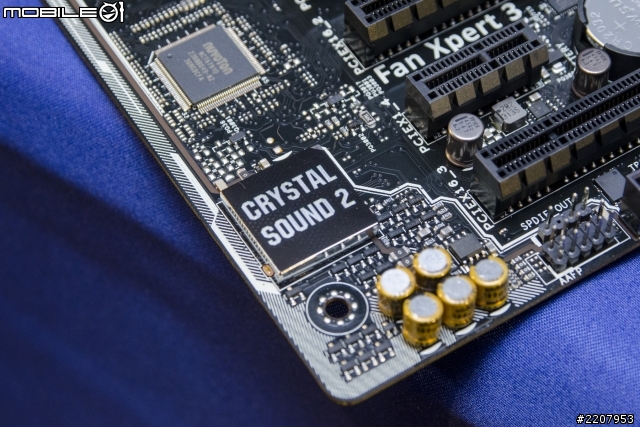

這次的華碩的CRYSTAL SOUND 2音效特色中,除了有特別區隔了音效電路區域和搭載音效專用電容之外,音效晶片上也特別覆蓋了一個金屬外蓋來降低電磁波影響。

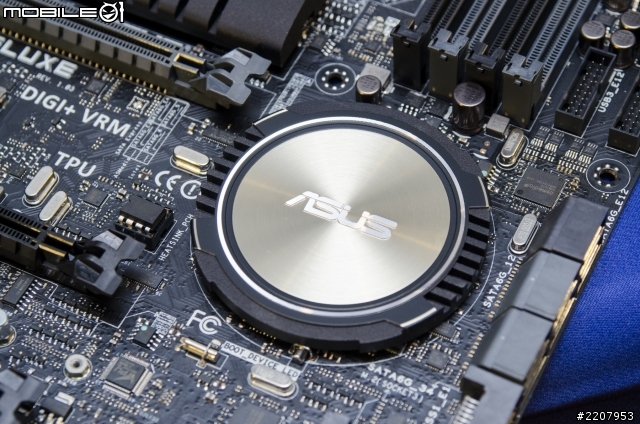

主機板晶片組上的散熱器則是改用了圓形的外觀設計。

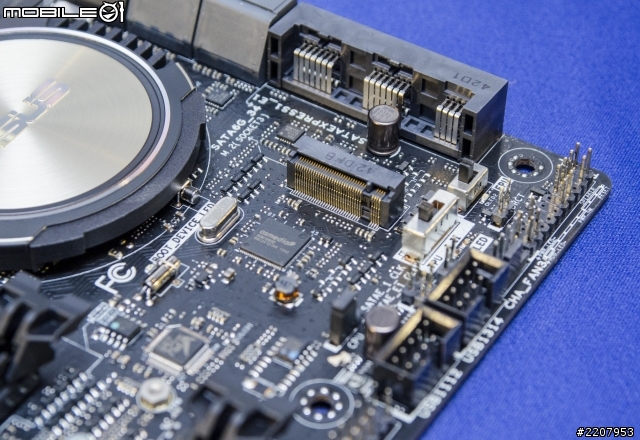

晶片組旁邊則有設置了一個M.2的傳輸介面。

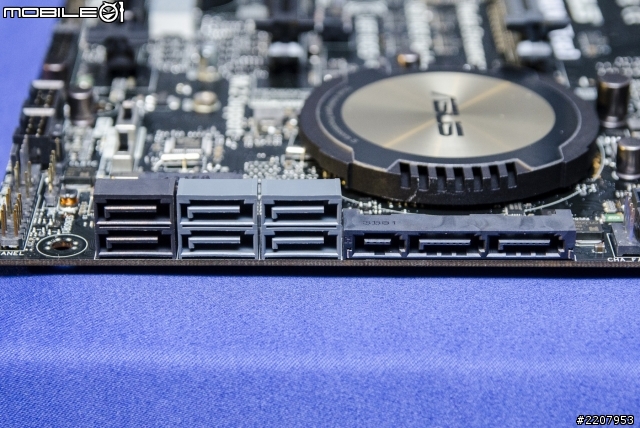

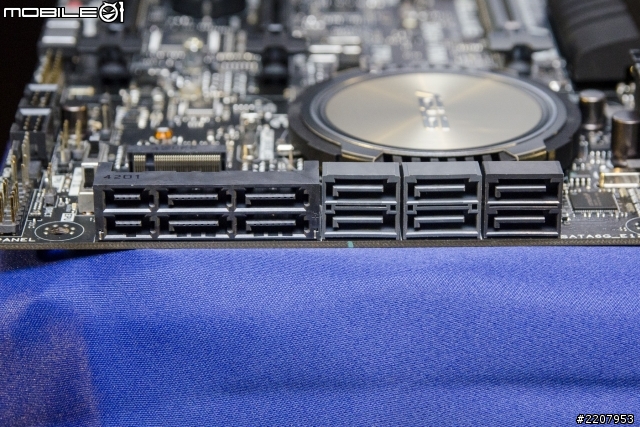

硬碟支援方面則是提供了六組SATA 6GB/s以及兩組SATA Express傳輸埠。

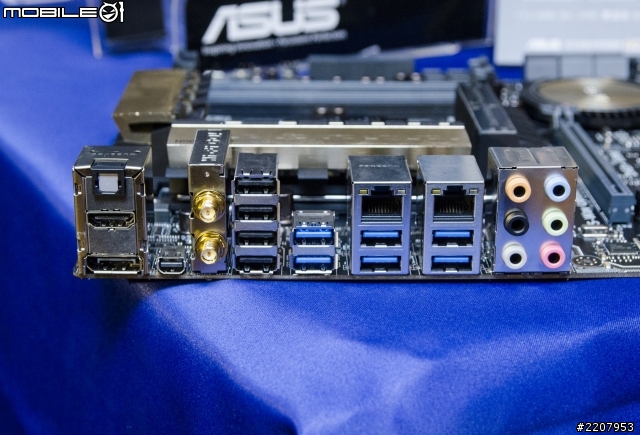

在這款主機板背後的I/O埠則是提供了6組USB3.0、4組USB2.0以及1組Thunderbolt傳輸埠。影音傳輸方面,則是提供了HDMI、DisplayPort影音輸出端子以及3.5mm與光纖音效輸出端子。另外,在主機板上也直接設置了一個可支援802.11ac無線網路和藍牙4.0擴充卡。

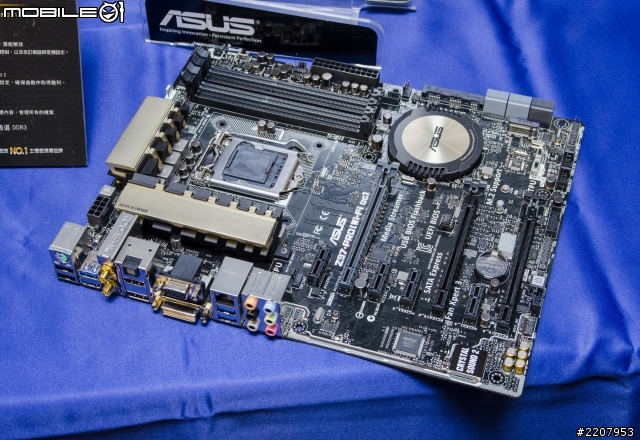

華碩Z97-PRO主機板

這次通路系列裡面的Z97-PRO一共有兩個版本,主要不同的地方就是有沒有內建802.11ac無線網路卡的差別。

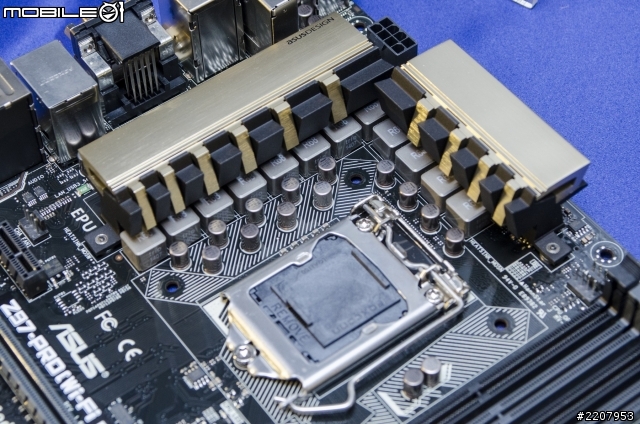

Z97-PRO主機板的處理器供電設計則是採用12相供電。


晶片組旁邊一樣也有提供一組M.2的傳輸介面。


硬碟支援的部分,則有提供了6組SATA 6Gb/s以及一組SATA Express。


音效功能方面也是採用CRYSTAL SOUND 2的設計。


主機板背後的I/O部則有提供了4組USB3.0、兩組USB2.0以及一組鍵盤滑鼠共用的PS/s連結埠。影音輸出的部分則各提供了一組D-Sub、DVI、HDMI以及DisplayPort端子。而音效的部分則有提供3.5mm和光纖兩種輸出端子。另外,在Wi-Fi ac版的Z97-PRO主機板上也會直接搭載一個具備802.11ac無線網路和藍牙4.0傳輸的擴充卡。


華碩Z97I-PLUS ITX主機板

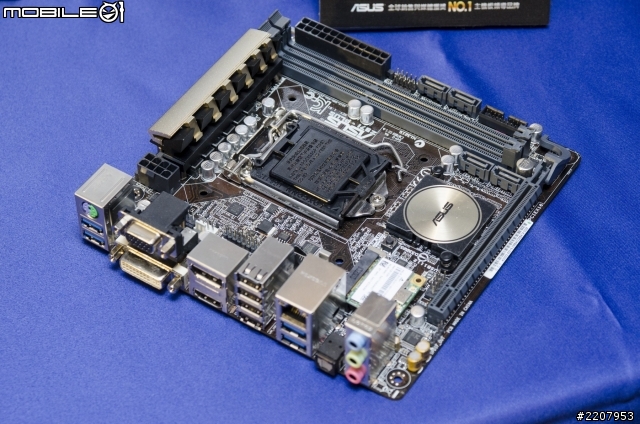

在通路系列的主機板中,還有推出一張ITX規格設計的Z97I-PLUS。


針對處理器的電源設計則是採用了六相供電。

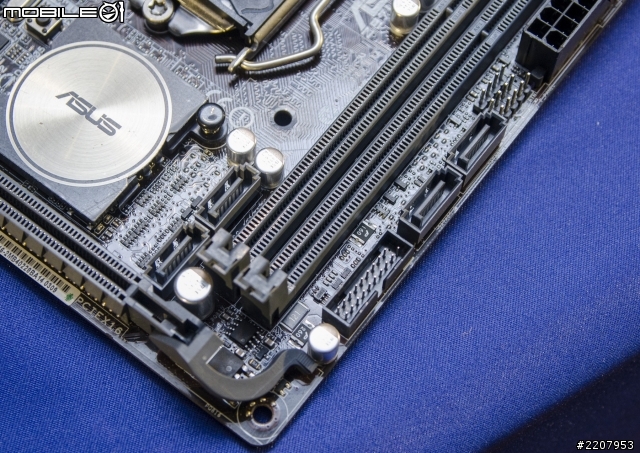

因為主機板體積的關係,在這款Z97I-PLUS上只有提供4組SATA 6Gb/s的傳輸埠,沒有提供SATA Express。

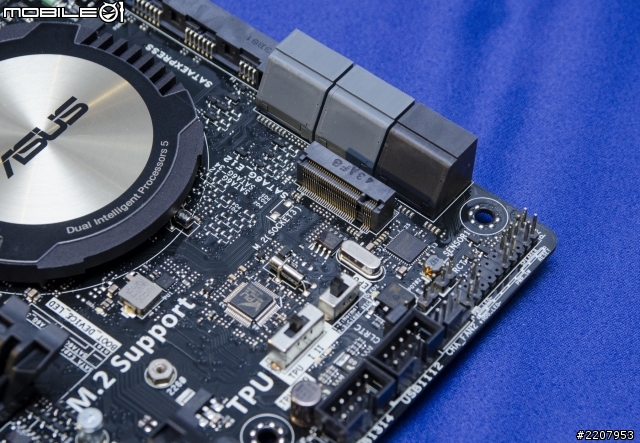

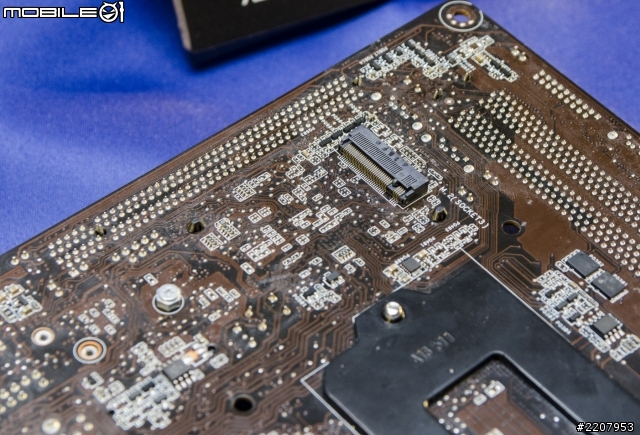

不過,在主機板的背後,仍然有設置了一個M.2的傳輸介面。


另外,在主機板上也有直接內建了一張型號AW-CE123H的無線網路和藍牙傳輸功能擴充卡。

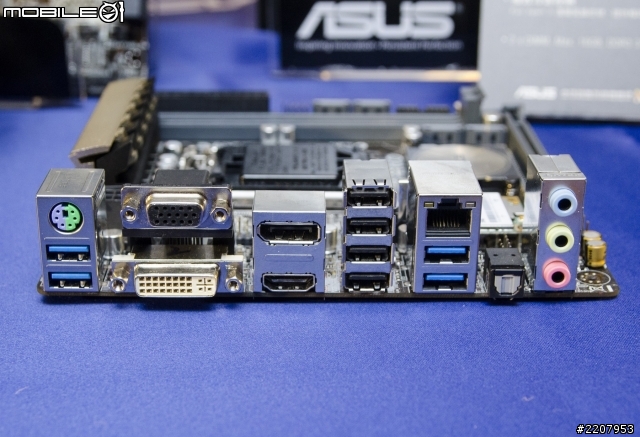

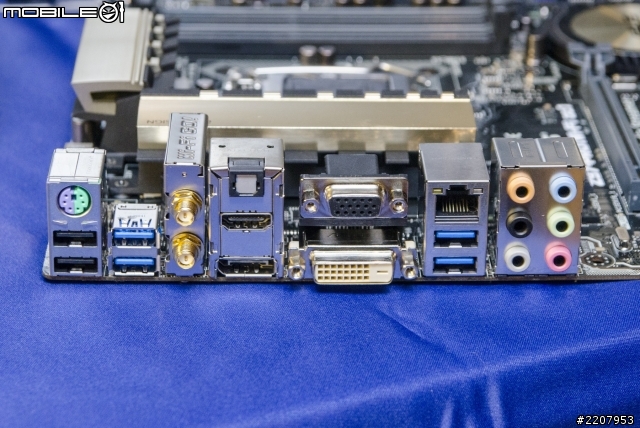

主機板背後的I/O埠則有提供了4組USB3.0、4組USB2.0以及一組鍵盤滑鼠共用的PS/2連結埠。影像輸出規格的部分則是各提供了一組D-Sub、DVI、HDMI以及DisplayPort端子,而音效方面則是提供了3.5mm和光纖輸出端子。


主機板選購配件

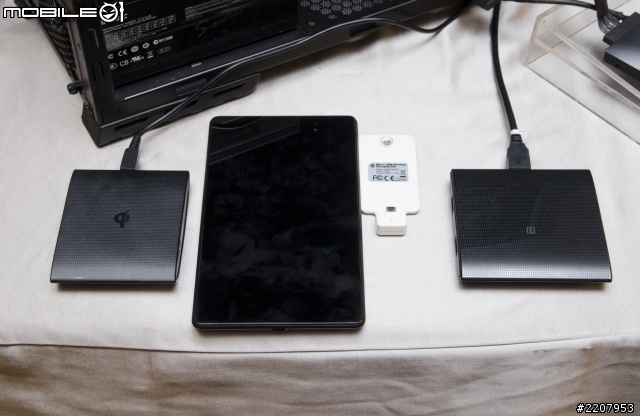

除了主機板之外,華碩這次也同時推出了SATA Express外接盒、NFC Express 2以及Wireless Charger無線充電等套件。

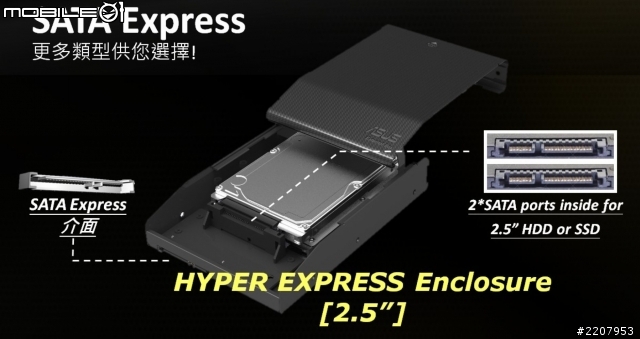

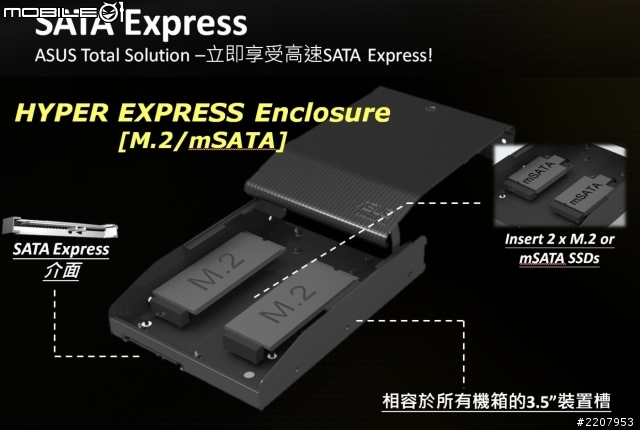

其中的SATA Express外接盒會有兩個版本,一個是可以安裝兩個M.2介面的硬碟、另一個則是可以安裝兩個SATA介面的2.5吋硬碟,並將之轉接成SATA Express的傳輸介面。

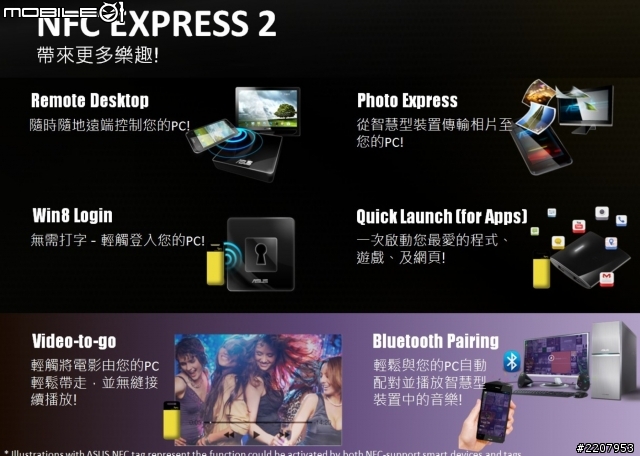

之前8系列主機板推出的時候,華碩就已經有推出NFC Express這個配件,而這次新款的NFC Express 2,除了配件外觀稍有不同之外,也增加了Video-to-go以及Bluetooth Pairing這兩個新功能。前面的Video-to-go功能主要是當使用者在用電腦播放影片的時候,只要用行動裝置與NFC Express 2接觸一下,就可以讓目前正在播放的影片同步到行動裝置上。至於另一個Bluetooth Pairing功能,則可以透過快速的配對功能,讓電腦來播放行動裝置上的音樂。


這次新增加的Wireless Charger無線充電套件,主要是可以讓有支援無線充電功能的行動裝置,可以不用透過傳輸線來充電。若是沒有支援無線充電功能的行動裝置,則是可以另外購買無線充電板來達到無線充電的效果。



華碩TUF系列主機板介紹

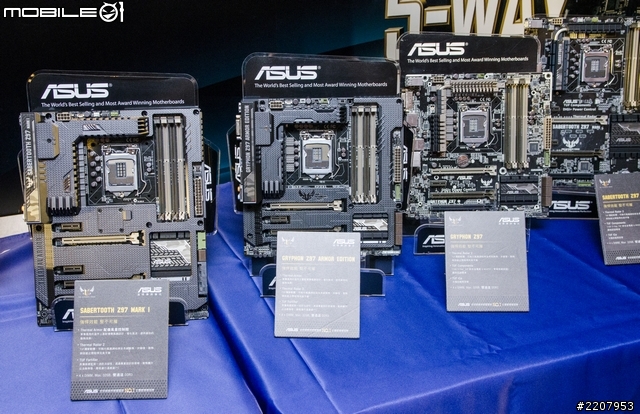

華碩這次搭載Z97晶片組的TUF系列主機板則會推出SABERTOOTH Z97 Mark1、SABERTOOTH Z97 Mark 2、GRYPHON Z97 ARMOR EDITION以及GRYPHON Z97等四款主機板,前兩款是採用ATX的尺寸規格,後兩款則是M-ATX的規格設計。而其中兩款SABERTOOTH Z97的差異,主要是在於THERMAL ARMOR外殼的有無以及網路規格稍有不同。而後兩款GRYPHON Z97主機板的硬體規格基本上沒有太大的差別,只有差在ARMOR外殼的有無。

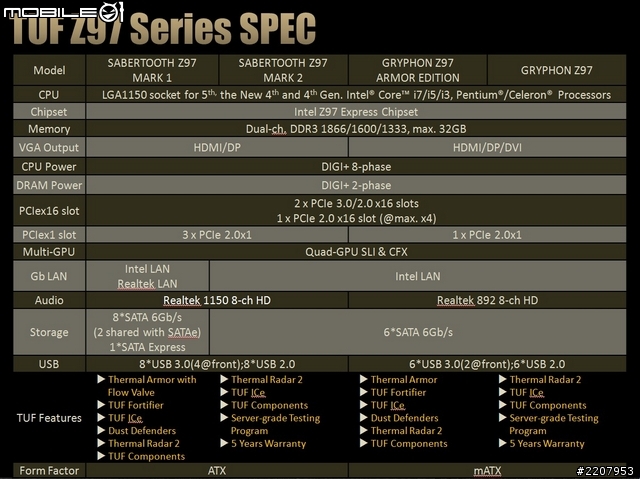

底下則是這次TUF系列各款主機板的規格比較表,先給網友們作個參考。

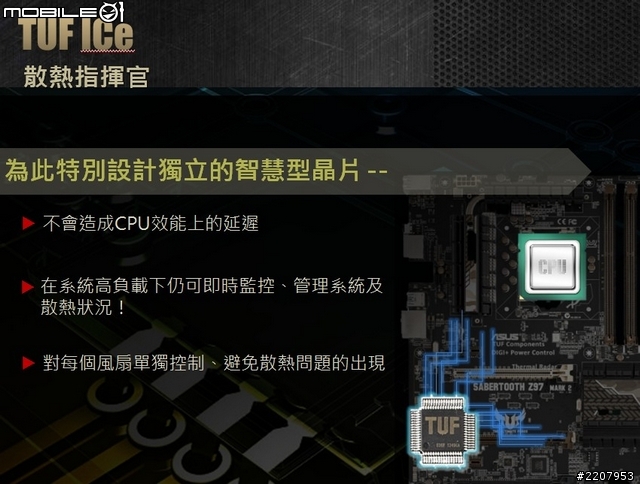

跟上一代TUF系列比較不一樣的地方,就是這次的TUF主機板上,則是有特別加入了一個TUF ICe來監控主機板各晶片的溫度以及風扇轉速的控制,以降低處理器的負載。

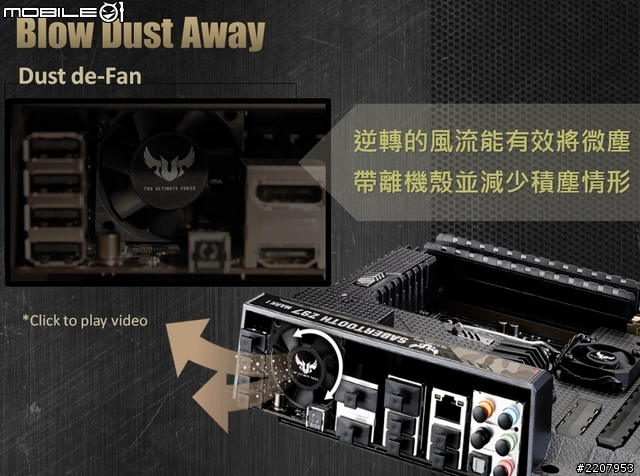

先前加在TUF系列主機板I/O背板上的導流風扇,這次則是可以改變風扇運轉方向,以減少灰塵的堆積。實際運作的時候,這個小風扇在一開機會自動逆轉15秒來達到除塵效果,之後則是正常運轉來加強處理器供電元件的散熱。當然,使用者也可以透過內建的調校軟體來自訂這個風扇逆轉的時間或時刻,讓經常會長時間使用的平台,不用重開機也可以定時除塵。

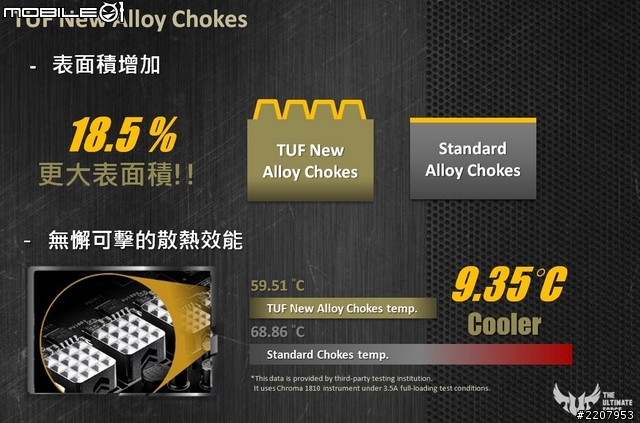

另外,這次搭載的電感表面則有加入了特殊處理,讓電感的表面積多了18.5%,以增加供電元件的散熱效果。


華碩SABERTOOTH Z97 Mark1主機板

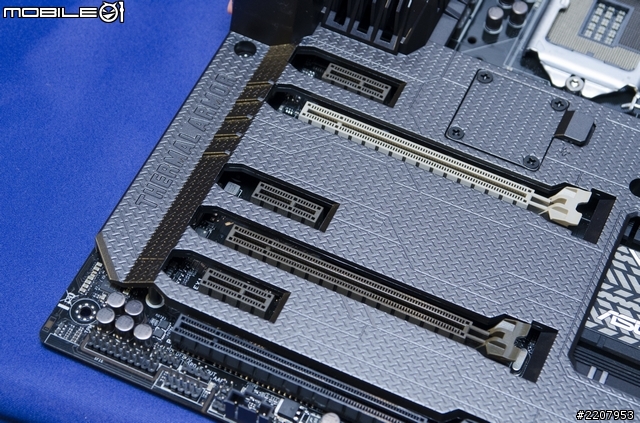

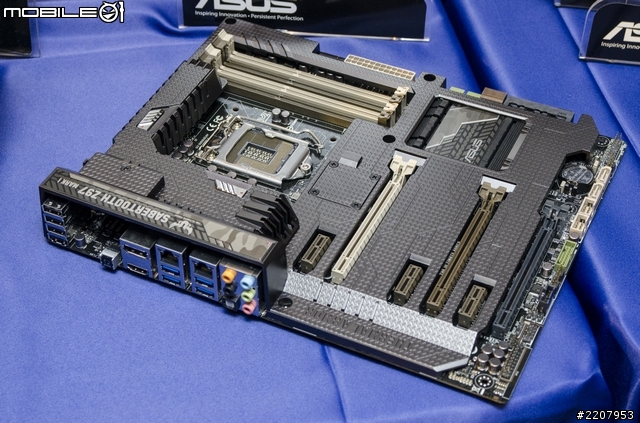

這次TUF系列兩款主機板也都各自有推出搭配THERMAL ARMOR和一般裸裝兩種版本,而先看到的則是其中採用ATX規格並具備THERMAL ARMOR散熱外殼套件的SABERTOOTH Z97 Mark1。


主機板上提供了3組PCIex16以及3組PCIex1的擴充插槽。

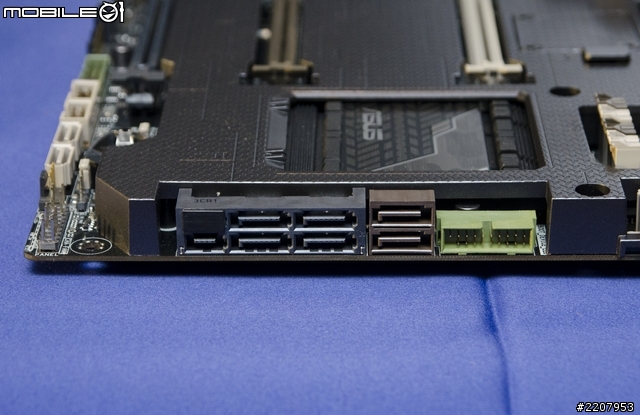

搭載Z97晶片組的TUF系列並沒有提供M.2的傳輸介面,但還是有設置了兩組SATA Express和4組SATA 6Gb/s的傳輸埠。

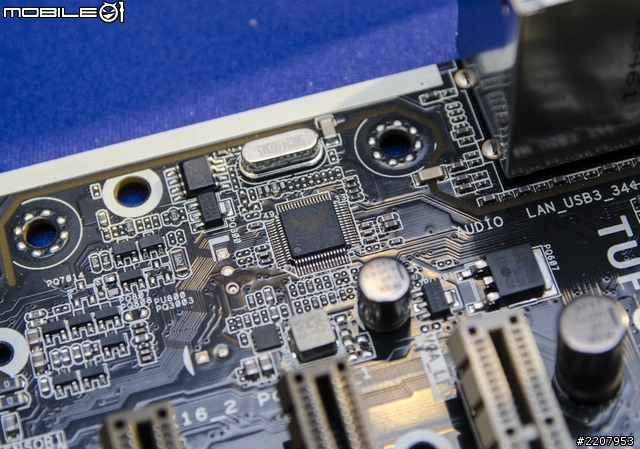

在TUF系列裡面的每一張主機板上面都會搭載一個TUF ICe晶片來監控主機板各晶片組的溫度以及風扇控制。

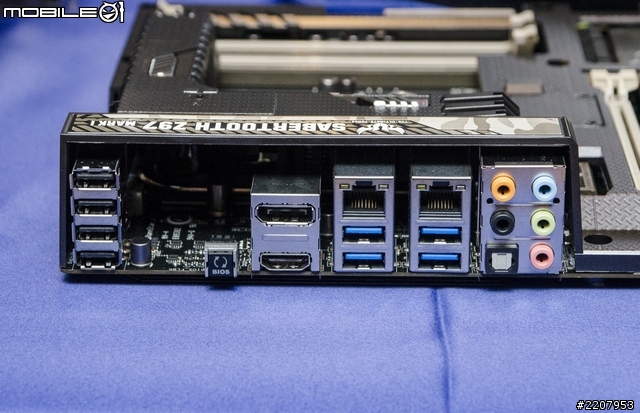

在I/O背板的部分則是提供了4組USB3.0、4組USB2.0以及兩組Gigabit的RJ45有線網路埠。影音輸出部分則有各提供一組HDMI以及DisplayPort端子。至於音效輸出的部分也有提供3.5mm和光纖輸出端子。而在背板上有個比較空的地方,則是這次Dust de-Fan除塵風扇的安裝位置。因為現場展示的主機板還只是樣品,之後正式出貨版本就會裝上風扇。

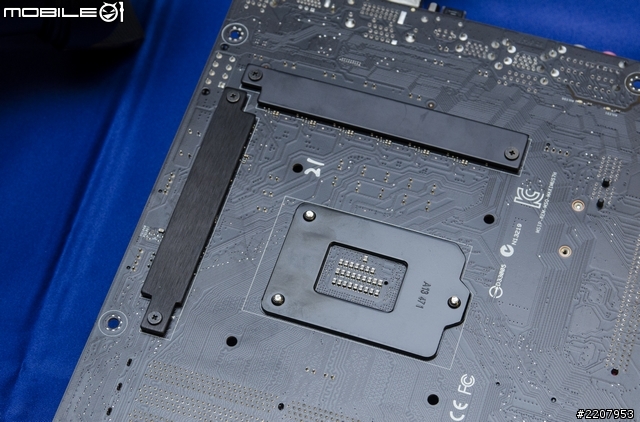

THERMAL ARMOR版本的SABERTOOTH Z97主機板背面則會有一片大面積的金屬板,主要是可以加強電路板的散熱以及避免板彎的問題。


華碩GRYPHON Z97 ARMOR EDITION主機板

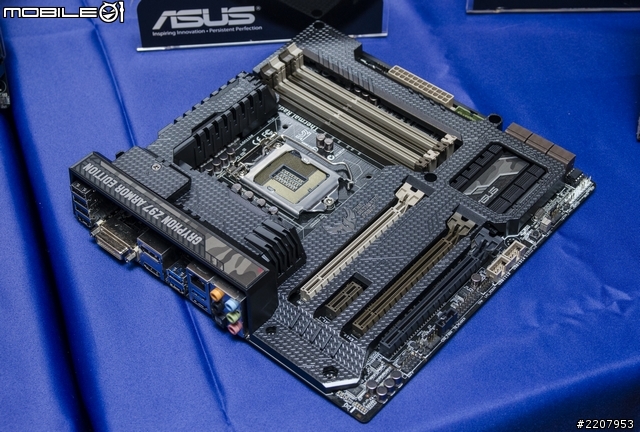

另外一款M-ATX尺寸設計的GRYPHON Z97一樣也會推出THERMAL ARMOR和一般裸裝兩種版本。而這次先來看一下其中的THERMAL ARMOR版本。在GRYPHON Z97主機板上則會3組PCIex16和一組PCIex1的擴充插槽,不過也許是因為主機板空間有限的關係,在硬碟傳輸支援的部分就沒有提供SATA Express,只有設置6組SATA 6Gb/s的傳輸埠。

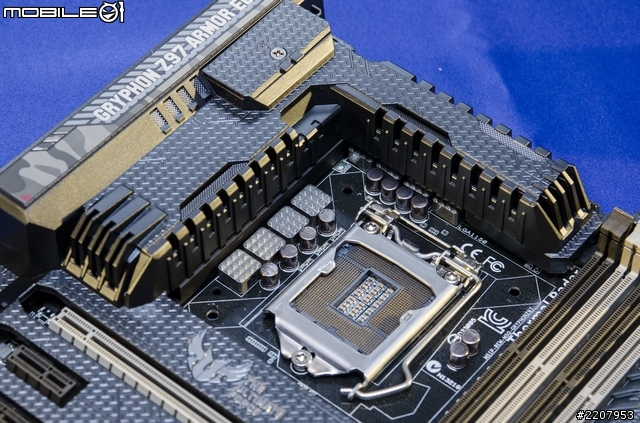

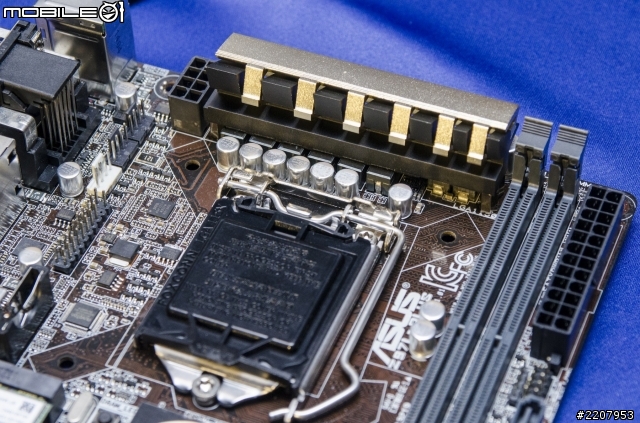

GRYPHON Z97主機板針對處理器供電的設計是採用8相供電,而且其中的電感元件表面也有透過特殊處理來增加表面積,以加強散熱效果。

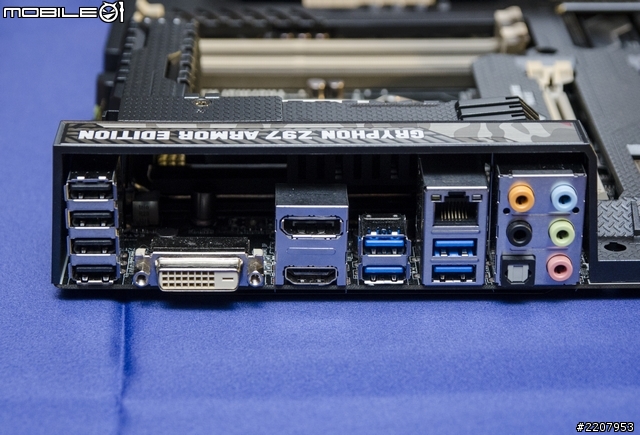

在I/O背板的部分則是提供了4組USB3.0、4組USB2.0以及一組Gigabit的RJ45有線網路埠。影音輸出部分則是各提供了一組DVI、HDMI以及DisplayPort。至於音效方面,一樣也是提供了3.5mm和光纖輸出端子。

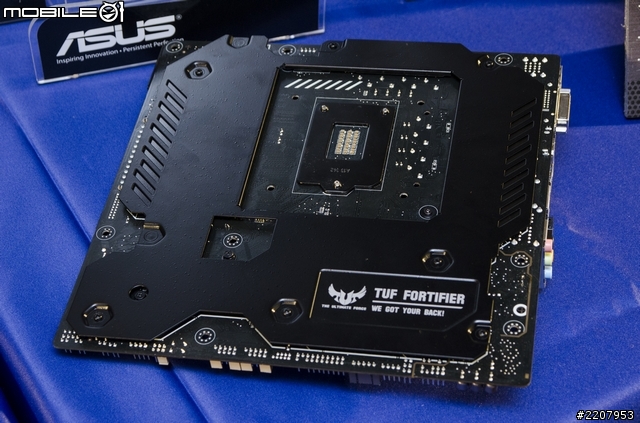

ARMOR EDITION的GRYPHON Z97主機板的背面一樣也會有一片大面積的金屬板來加強散熱以及避免板彎的問題。



華碩ROG系列主機板介紹

最後看到的則是針對遊戲玩家所設計的ROG系列主機板囉!這次搭載Z97晶片組的ROG主機板除了會有EXTREME、FORMULA、HERO、GENE以及IMPACT等型號之外,還新增加一款RANGER型號。

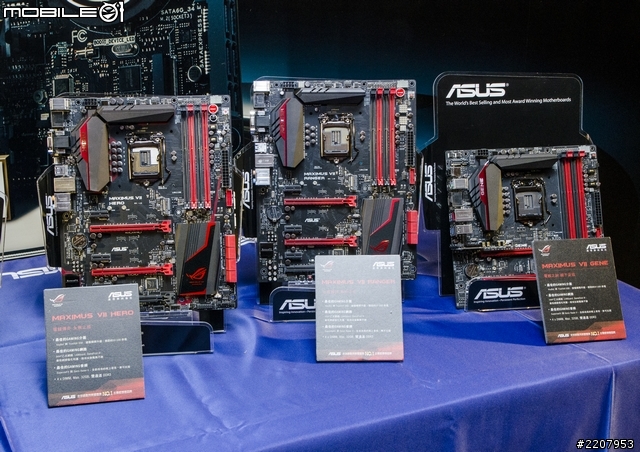

這次會場上則是先展出了HERO、RANGER以及GENE三款,至於其它三款主機板的話,將會在今年的Computex會場現身。

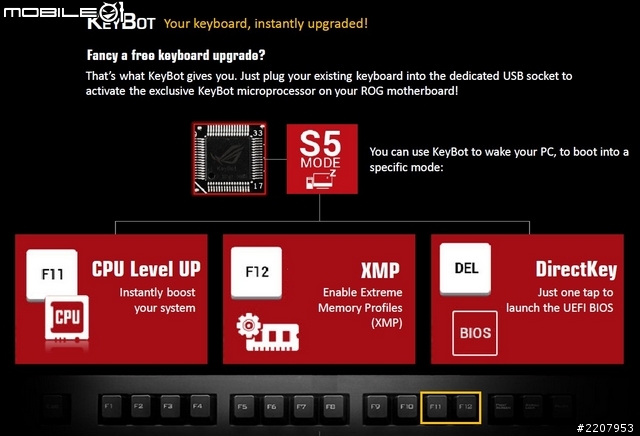

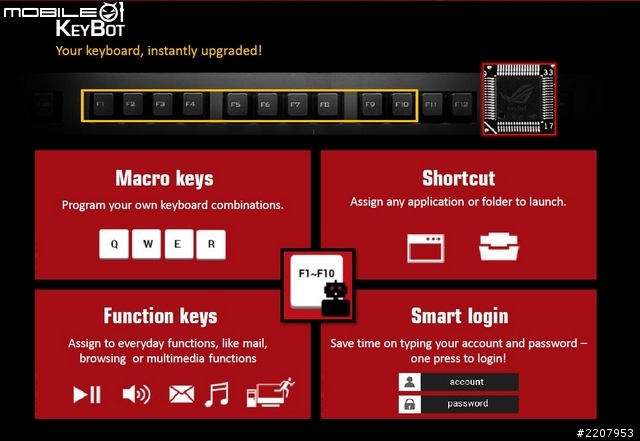

這次在ROG系列的Z97主機板上面則有特別新增了一個叫作KeyBot的晶片。這個晶片的功能,主要是可以讓電腦即便是在S5的關機狀態時,也可以透過鍵盤上的功能直接進行開機、進入BIOS或是開啟XPM和CPU快速超頻等指令。
3

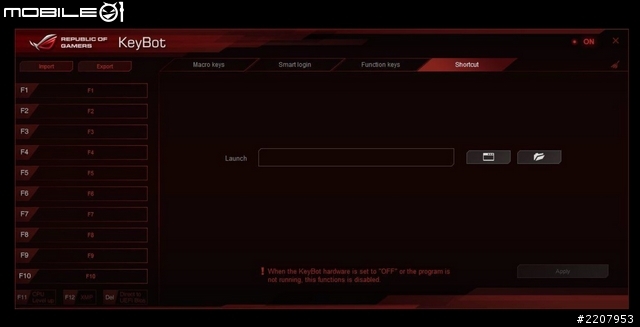

除此之外,進入系統後,使用者也可以透過軟體的設定,將鍵盤的F功能鍵自訂成自己想要巨集組合鍵、應用程式快捷鍵或是快速登入之類的功能。所以即便是一般最簡單的鍵盤也能夠透過這次在ROG主機板上加入的KeyBot功能,轉變成一支具備多項功能的多媒體或遊戲鍵盤。

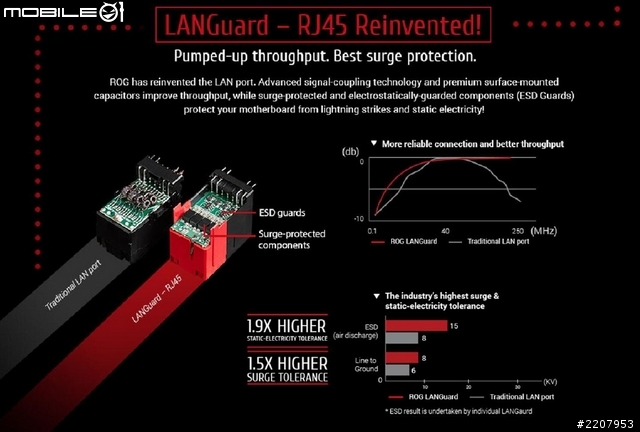

這次的Z97 ROG主機板上的RJ-45有線網路埠也有特別處理過,讓網路訊號可以比一般的網路埠更快一些。

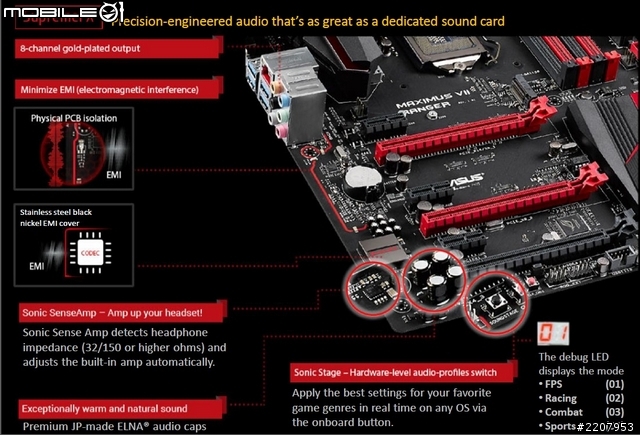

音效的部分,這次除了有在音效電路區域做了區隔處理之外,主機板上也直接設置了一個實體的音效模式切換鍵,使用者便可以透過主機板上的debug燈號顯示來查看目前的音效模式。

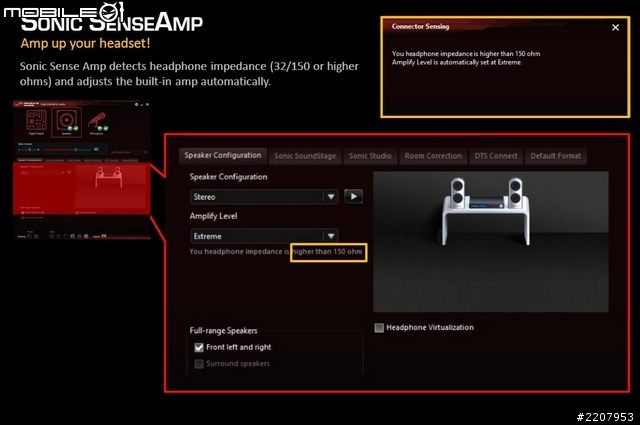

另外,當使用者接上耳機的時候,ROG提供的音效軟體也會自動調整AMP數值,讓使用者有最佳的音效體驗。

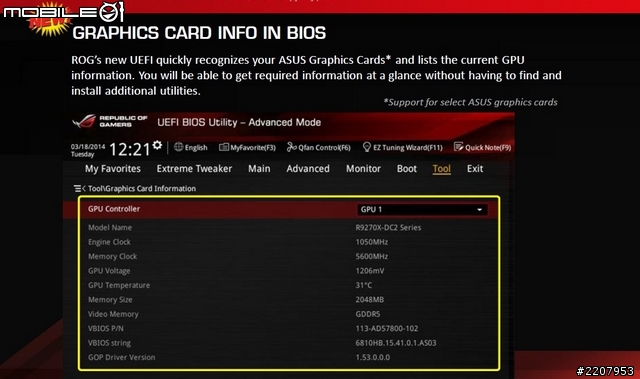

最後在BIOS的功能部份,這次也新增加了顯示卡的資訊顯示,讓使用者BIOS的頁面內就可以查看顯示卡目前的時脈、溫度或是韌體版本。


華碩ROG MAXIMUS VII HERO主機板

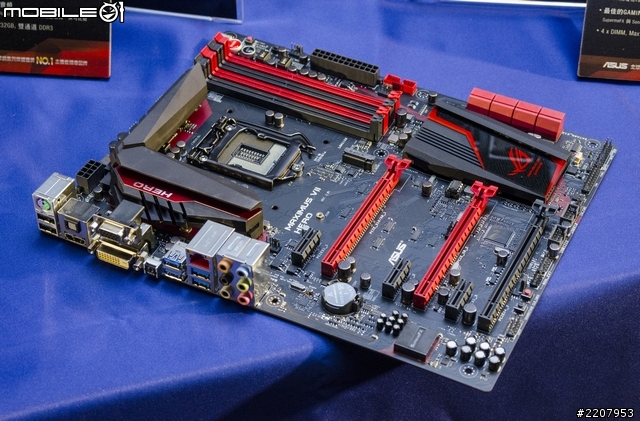

接著就來看一下現場展示的三款ROG主機板吧!先看到的則是其中的MAXIMUS VII HERO主機板。

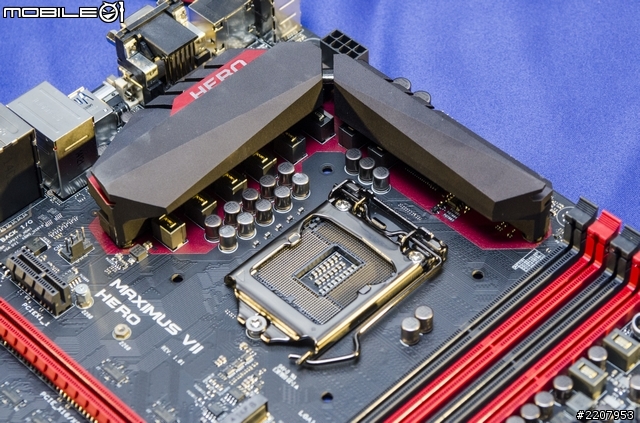

這次的HERO主機板針對處理器供電的部分則是採用8相供電設計。而且還有一點比較特別的是,這次的Z97 ROG主機板的PCB電路板也採用了紅黑雙色的搭配。

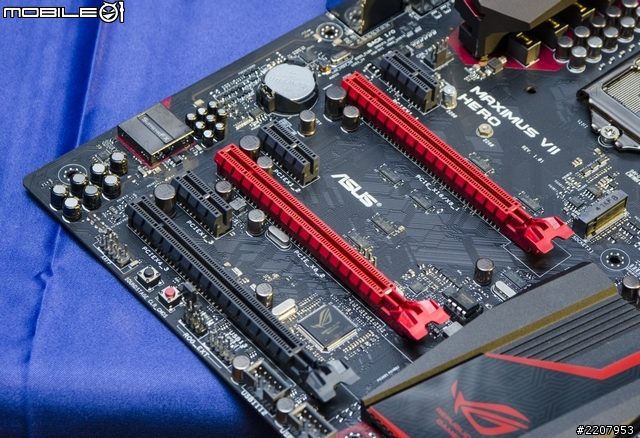

PCIe擴充支援的部分則提供了3組PCIex16以及3組PCIex1的擴充插槽。

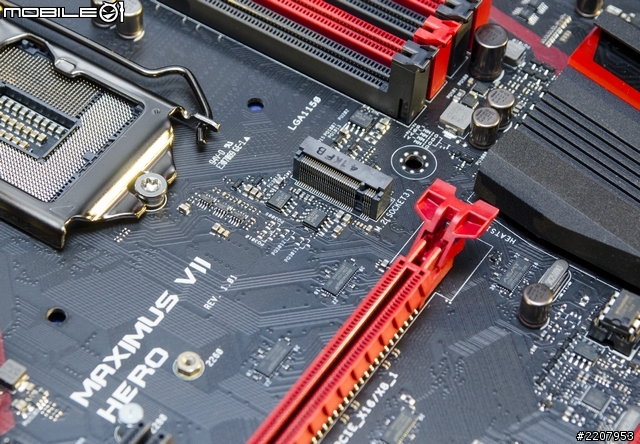

在PCIex16的插槽旁邊則有設置了一個M.2的傳輸介面。

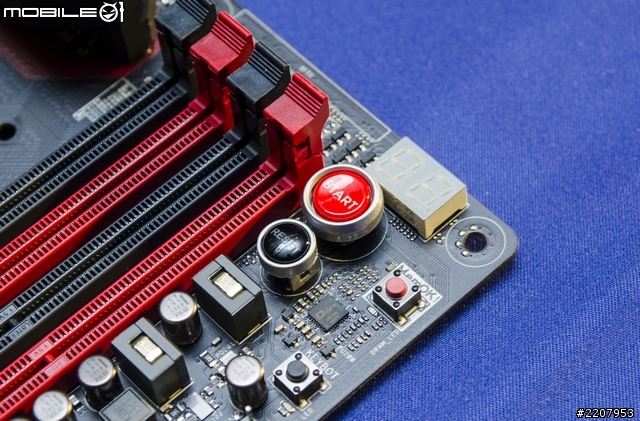

主機板的角落也有設置了實體的電源開關和Debug顯示燈號。


音效電路的區域則有做了區隔的設計,並且在音效晶片上還有加上一片金屬外蓋來降低電磁波干擾。

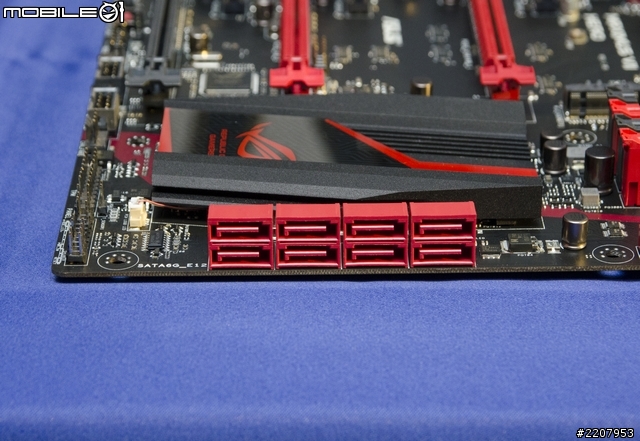

硬碟支援的部分,在HERO主機板上則是提供了8組SATA 6Gb/s傳輸埠。

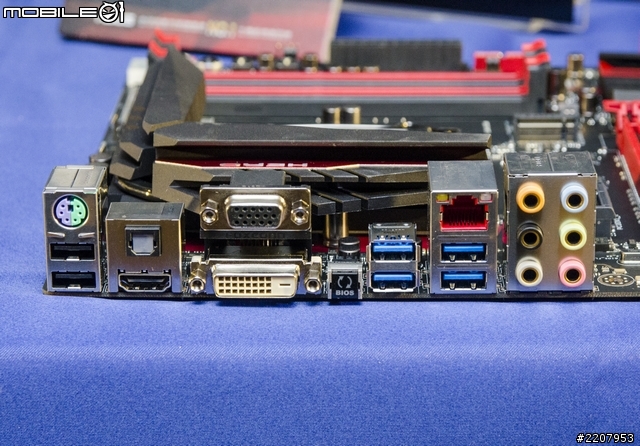

至於I/O背板的位置則是提供了4組USB3.0、兩組USB2.0、1組鍵盤滑鼠共用的PS/2和1組Gigabit的有線網路埠。影像輸出的部分則是各提供了一組D-Sub、DVI以及HDMI端子。而音效方面也提供了3.5mm和光纖兩種輸出端子。


在主機板背後MOSFET的位置上,也有多加了兩個金屬片來加強散熱。


華碩ROG MAXIMUS VII RANGER主機板

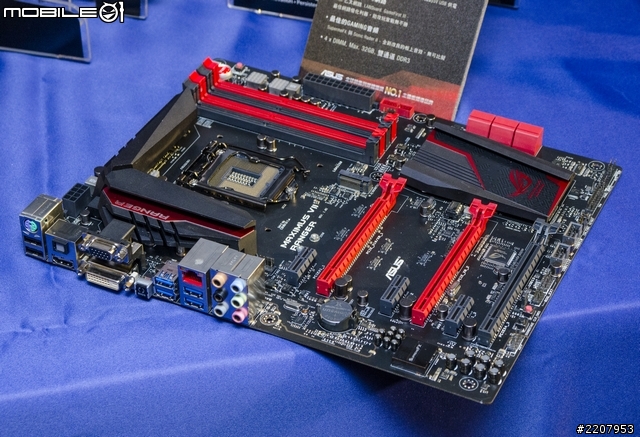

這次新推出的RANGER主機板跟HERO一樣是採用ATX的尺寸,規格基本上算是大同小異,只有一些地方稍有不同。

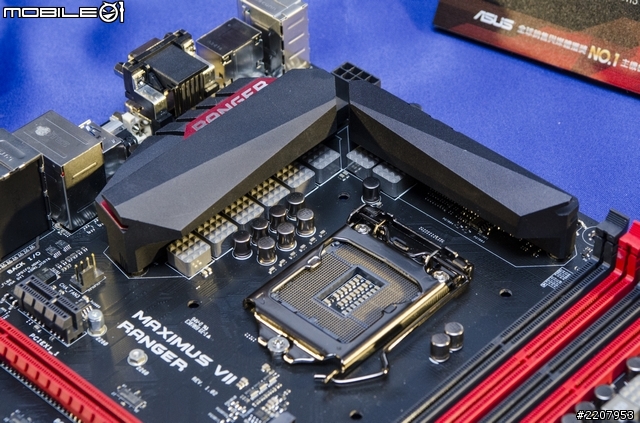

比較不一樣的地方,就是處理器供電元件採用跟TUF系列一樣的電感,利用加大表面積的處理來加強散熱效果。

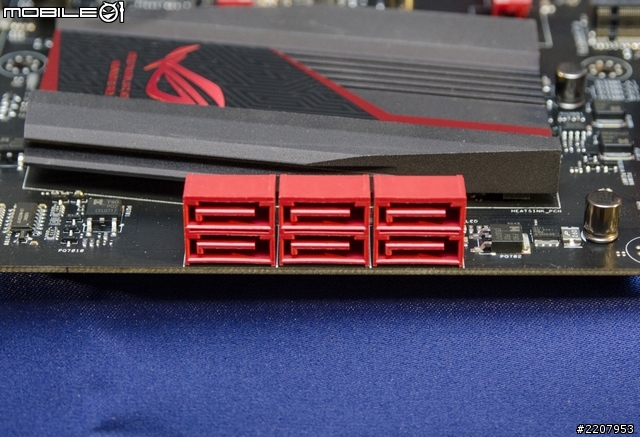

硬碟支援的部分,RANGER主機板則是只有提供6組SATA 6Gb/s傳輸埠。

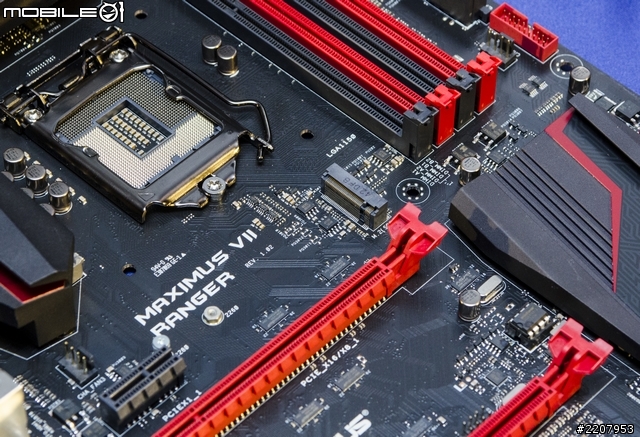

一樣也有提供M.2的傳輸介面。

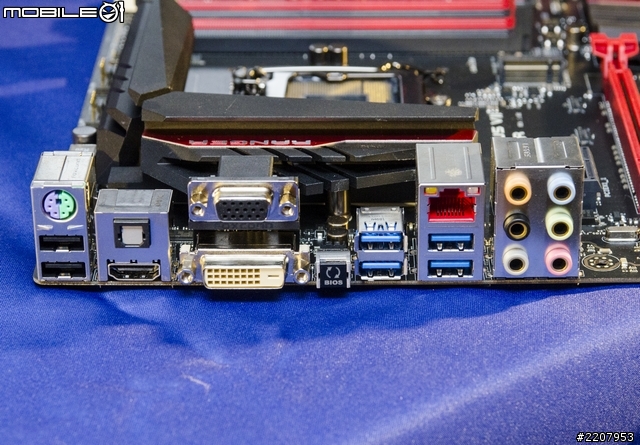

至於I/O背板的規格則跟HERO一樣。


華碩ROG MAXIMUS VII GENE主機板

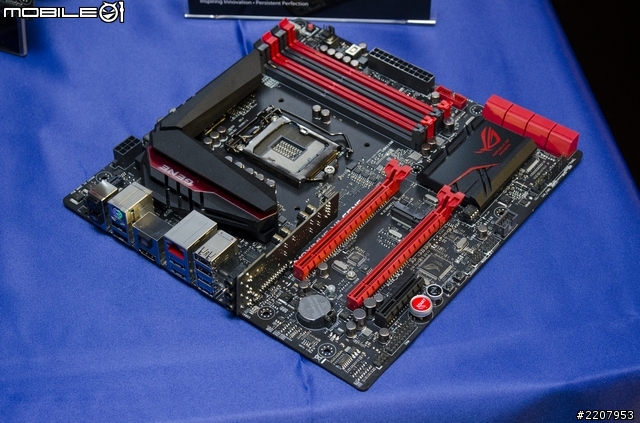

最後看到的則是一款採用M-ATX尺寸設計的MAXIMUS VII GENE主機板。

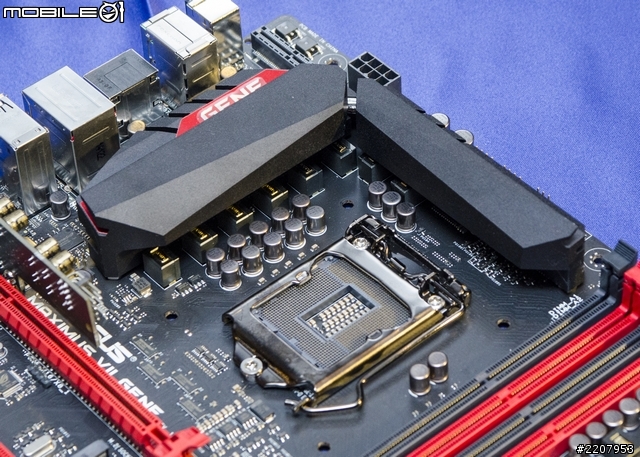

GENE主機板上針對處理器供電一樣是採用8相供電的設計。

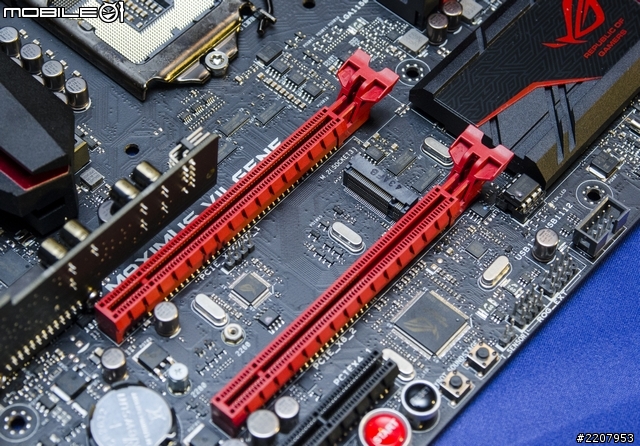

PCIe介面卡支援的部分也有提供了兩組PCIex16和一組PCIex4的擴充插槽。並且在兩個PCIex16的中間位置還有提供了一個M.2的傳輸介面。

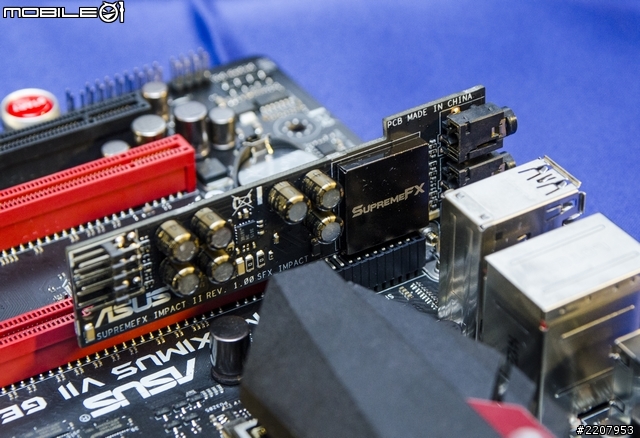

在音效方面,這款GENE主機板則是將音效電路做成一個獨立的子卡,主要是為了在節省主機板電路空間的同時,也能夠兼顧到音效品質。

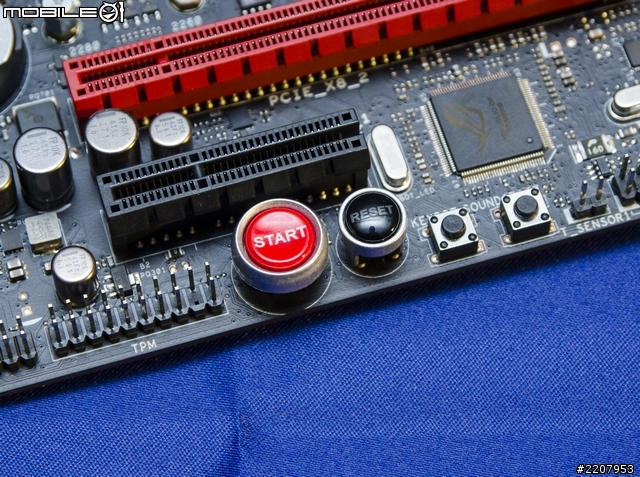

主機板上也一樣有設置了實體的電源開關按鍵。

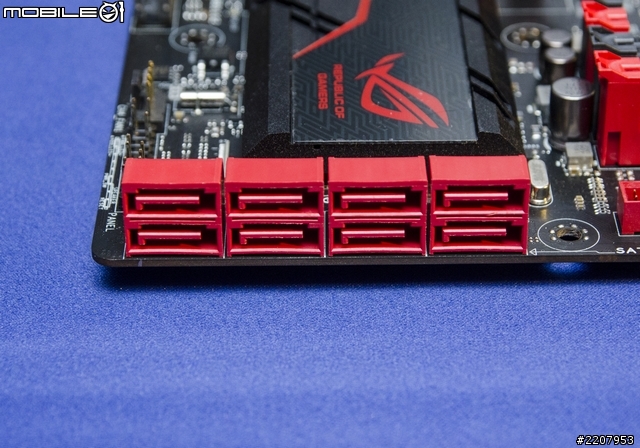

硬碟支援部分,這款GENE主機板上則是提供了8組SATA 6Gb/s傳輸埠。

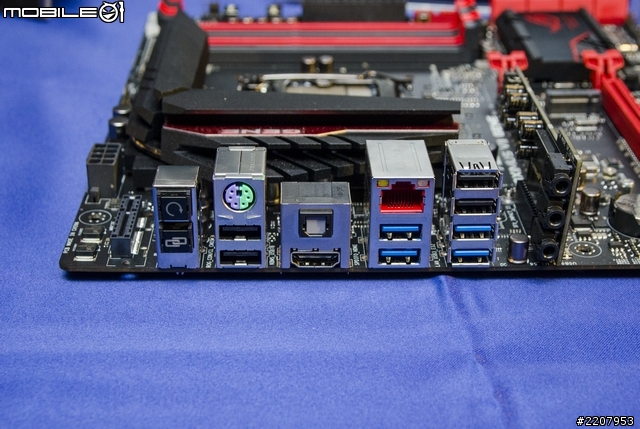

I/O背板上則提供了4組USB3.0、4組USB2.0、一組鍵盤滑鼠共用的PS/2連結埠以及一組Gigabit的RJ45有線網路埠。影像輸出的部分則只有提供一組HDMI。至於音效輸出方面,則是提供了3.5mm和光纖輸出端子。另外,在I/O埠的左側還有設置了一個mini PCIe的插槽,讓使用者可以擴充其它的功能介面卡。


因為這次的主機板產品數量眾多,若是有不盡詳細的地方,還請大家見諒,之後若有機會介紹實際的產品,再來與大家分享一下實測的心得吧!最後就附上幾張小惡魔福利社,還請網友們笑納囉!
