一般的NAS產品外型多半都是採用小型直立式的設計,而且為了增加NAS的散熱效率,幾乎都會搭載一個風扇來強化散熱效果。只不過,若是有想要把NAS擺放在客廳的使用者,這樣的設計除了外型上比較沒有那麼搭配之外,使用一段時間之後,NAS外觀幾乎都會有明顯的灰塵堆積,必須在自己動手清理。而這次威聯通推出的HS-210比較特別的地方,就是採用了一個大面積的鋁質金屬上蓋來加強整體散熱,減去風扇的搭載來達到靜音效果以及減少灰塵問題。而且裡面搭載的作業系統,也是跟其它機種一樣是威聯通的QTS 4.1版,並且提供各種應用的APP工具軟體,也讓這款NAS不只是用以儲存備份,亦能夠作為多媒體、郵件、網站或是VPN功能的伺服器。而且針對行動裝置的整合,威聯通也有提供不少行動裝置使用的APP應用程式,所以透過手機或是平板電腦,一樣也能夠登入NAS的作業系統來進行各項功能,不用再侷限於電腦,讓這款NAS的應用更加多元化。



威聯通HS-210外觀與硬體規格介紹


在這款HS-210的外盒包裝上就可以直接看到這款NAS的外型特色。


外盒的右下角也標示了這款HS-210內部的硬體是搭載一顆時脈1.6GHz的Marvell處理器以及512MB的快取記憶體。並且是無風扇採用的設計以及支援DLNA的功能。


在外盒的背後則是威聯通在NAS產品所提供的QTS作業系統以及幾個比較常用的應用程式功能介紹。

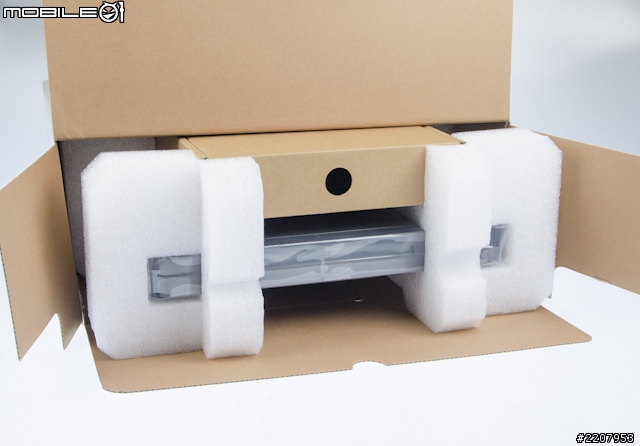

開啟外盒的上蓋可以看到這款HS-210機身兩側則有用了保麗龍來防撞避震,並且還有隨附一個配件盒。

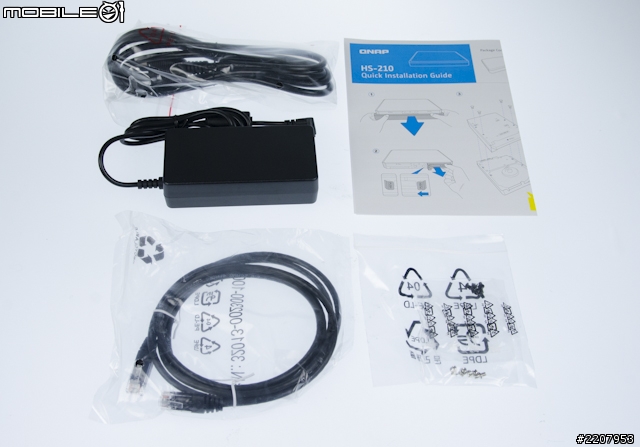

在這款HS-210包裝隨附的配件盒裡面主要是提供了供電變壓器、電源線、網路線、硬碟螺絲以及一張快速安裝說明書。

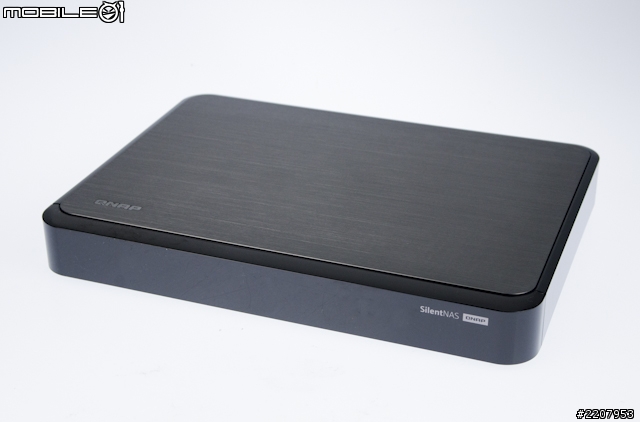

接著就來看到這款HS-210的實體機身。這次威聯通推出的HS-210跟一般的2Bay規格NAS產品相比,除了是無風扇的靜音設計之外,亦採用了平放式的外型設計,所以對於想要將NAS放在客廳電視櫃的使用者來說,這樣的外型設計似乎比較適合一點,比較不會有明顯的突兀感。另外,由於這款HS-210內並沒有風扇的設計,所以在上蓋的部分也特別採用了鋁質的金屬材質,目的就是希望可以加強機身的散熱。而且上蓋的金屬表面也有做了髮絲紋的處理,外觀質感也相當不錯。

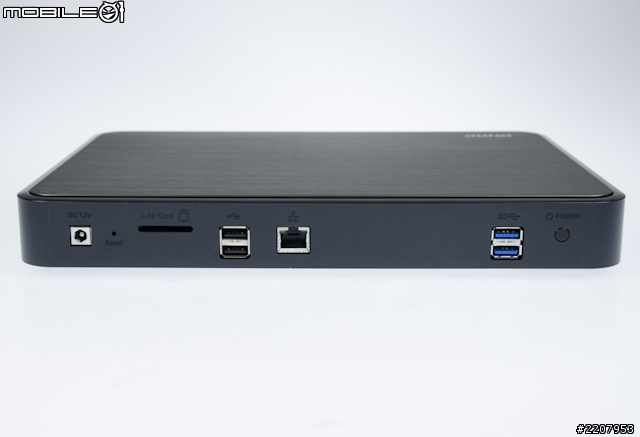

機身的I/O埠以及電源開關都是設置在背後的位置,其中的I/O傳輸部主要提供了兩組USB2.0、兩組USB3.0、一組SD記憶卡插槽以及一組Gigabit的RJ-45有線網路埠。

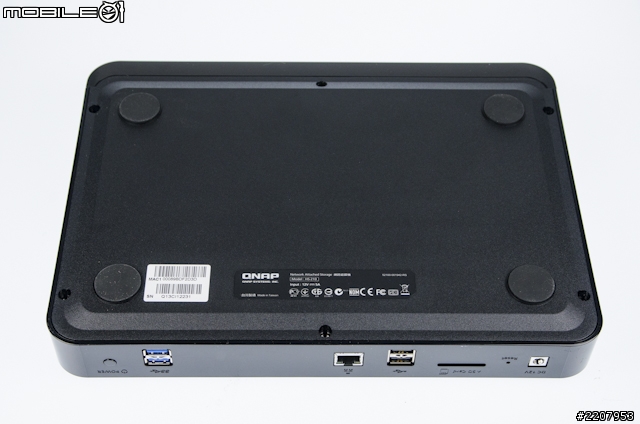

機身底部則是採用一般的常見的塑料材質,並且在四個角落上也都有加上了橡膠底墊來達到防滑以及減震的效果。

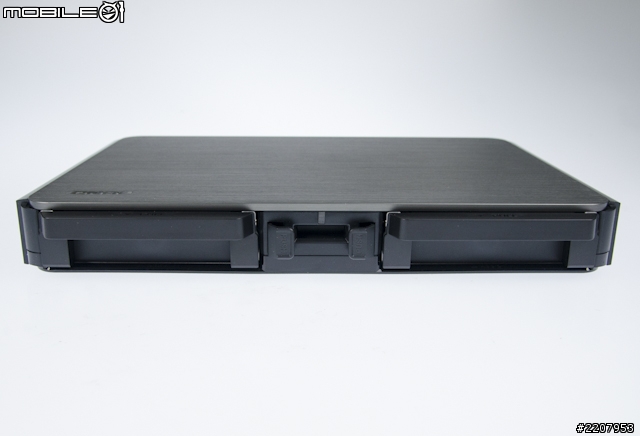

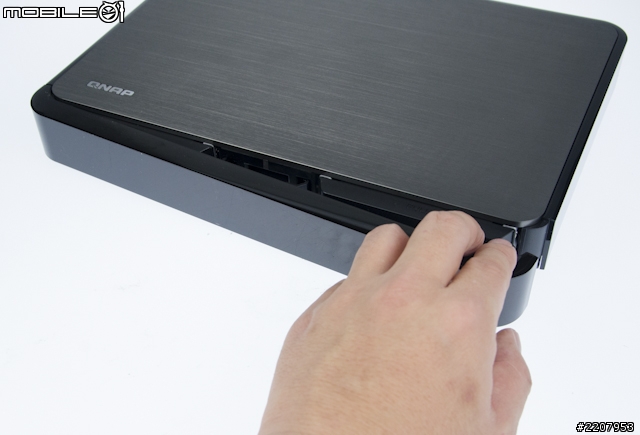

看到這邊的時候,相信應該開始有人會想問這款NAS的硬碟要怎麼安裝了吧!其實這款HS-210的硬碟是從前方安裝,只要取下前方的外蓋就可以看到硬碟的安裝架。而且比較特別的一點,就是硬碟的外蓋是採用磁吸式的設計,不用其它工具就可以直接拆卸。


這款HS-210是雙硬碟的設計,可安裝兩個3.5或2.5吋的硬碟。

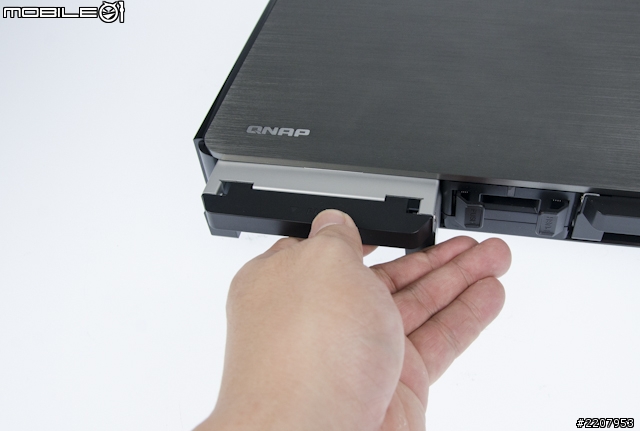

硬碟的安裝方式也是採用免工具熱插拔的設計,只要先推開旁邊的固定扣就可以取下硬碟架。

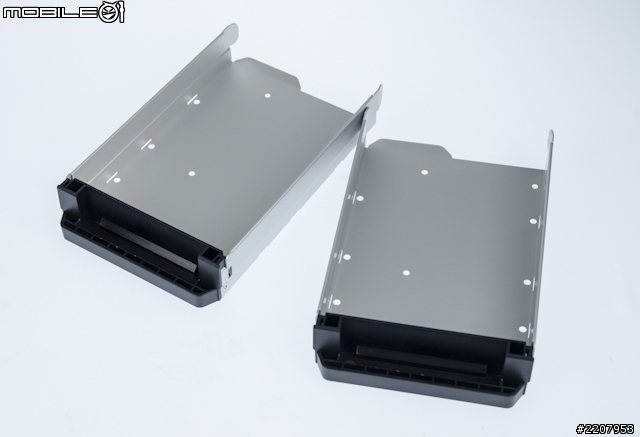

硬碟架的材質則是採用了鋁質金屬來增加硬碟的散熱效率,不過硬碟的固定還是需要鎖上螺絲。

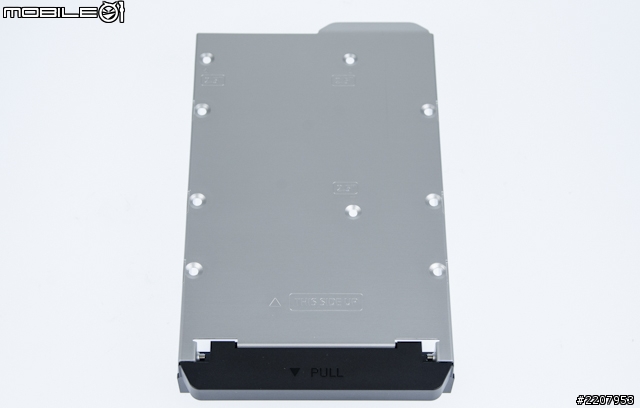

固定硬碟的時候,主要是從背後鎖上螺絲,並且在硬碟架上也有特別標示了2.5吋和3.5吋硬碟的固定孔位。

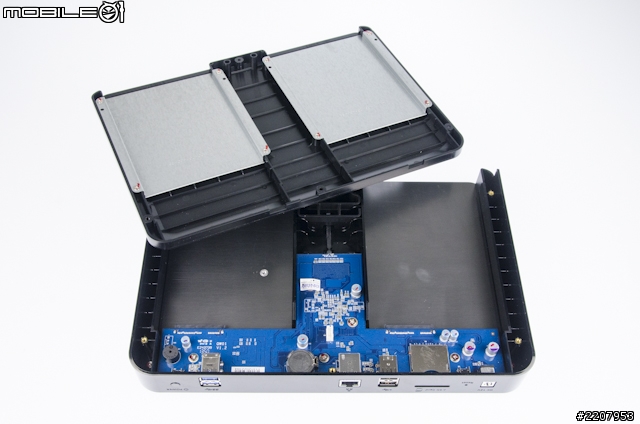

接著卸下機身背後的固定螺絲,來看看內部的硬體規格設計吧!

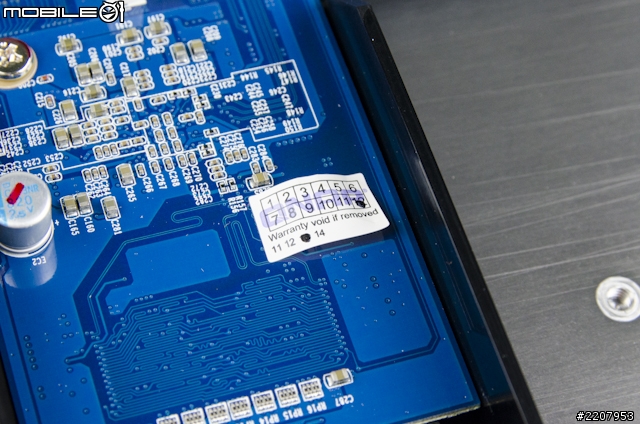

在內部電路板的其中一顆螺絲上則有貼了保固貼紙,所以建議還是別自己拆卸,以免影響到後續的保固服務。

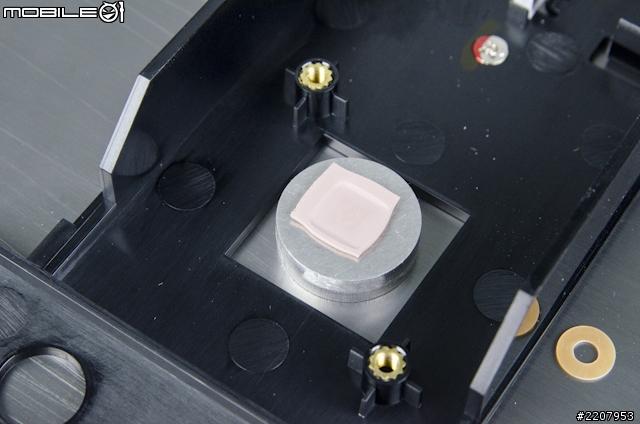

拿起電路板之後,可以看到在處理器的位置上還有特別加入了一個鋁質金屬層與機身上蓋相連,並有加上導熱貼片來增加處理器的散熱效率。

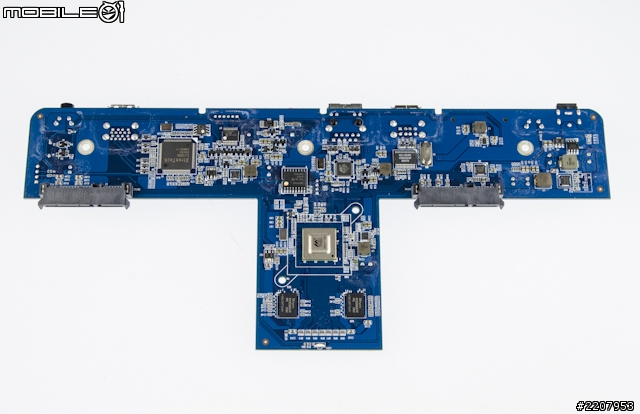

這款HS-210內部的電路板則是針對機身結構所特別設計的規格。

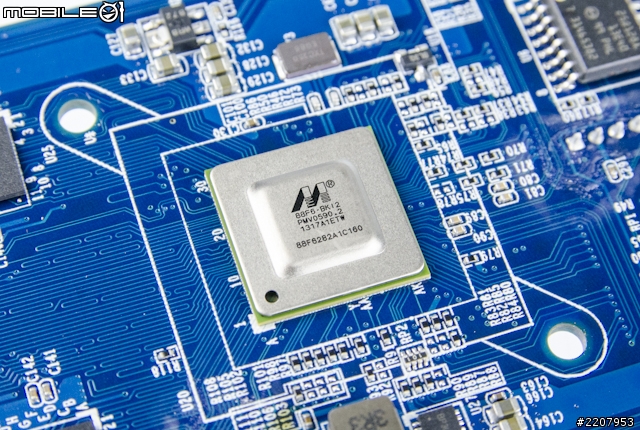

裡面搭載的處理器也是在不少NAS產品中看到的Marvell 88F6-BK12,不過似乎是為了降低發熱量,所以運作時脈有稍微降低到1.6GHz。

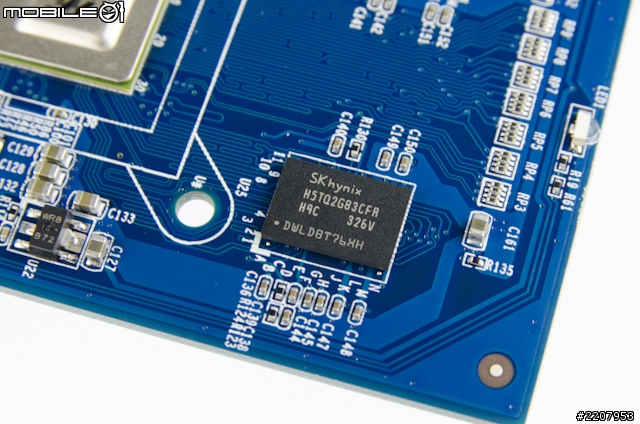

在這款HS-210中則是搭載了兩顆海力士推出的H5TQ2G83CFR DDR3快取記憶體顆粒,總容量為512MB。

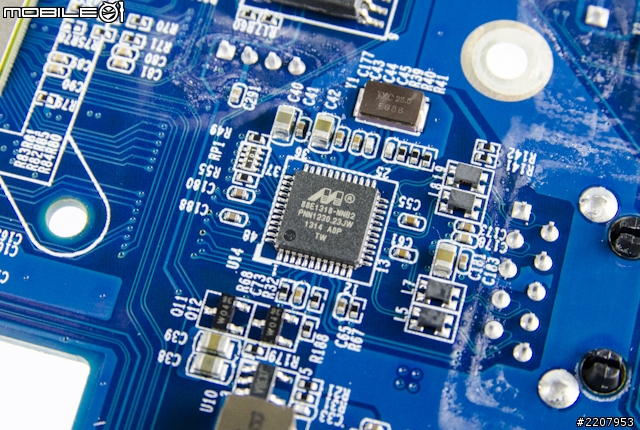

另外一顆也是Marvell推出的88E1318-NNB2晶片則是用來控制網路傳輸,最高可支援到Gigabit的網路頻寬。


機身上的兩組USB3.0傳輸埠則是透過一顆EtronTech EJ168A的控制晶片所擴充。

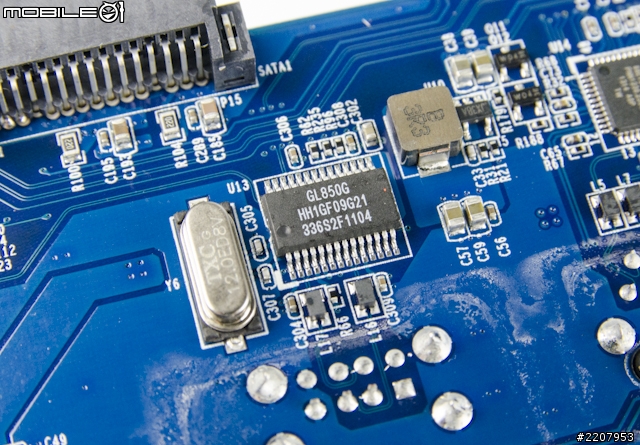

至於在機身上的另外兩組USB2.0傳輸埠以及SD記憶卡插槽則是透過一顆GL850G晶片來擴充。

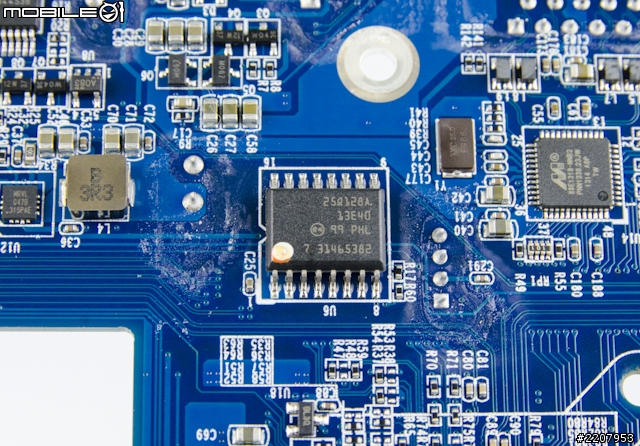

機身內還有嵌入一顆採用65奈米製程的美光SPI Flash Memory串列快閃記憶體,詳細型號為25Q128A 13E40,容量為16MB。

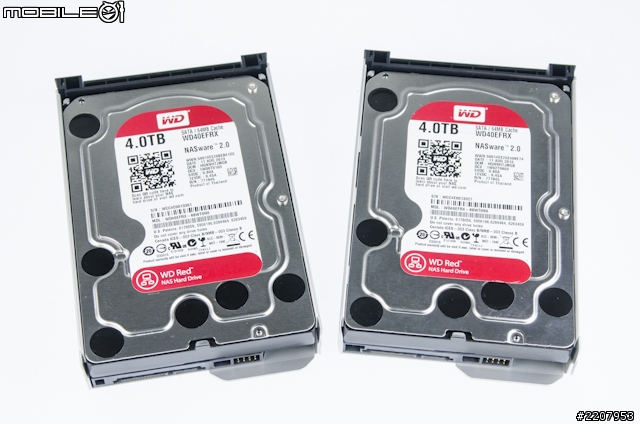

介紹完這款NAS的硬體與外觀設計之後,接著就來實際使用一下囉!這次試用時所搭配的硬碟則是裝了兩顆WD推出的RED 4TB硬碟,並且會以RAID 1的磁碟陣列模式運作。



QTS4.1作業系統介紹

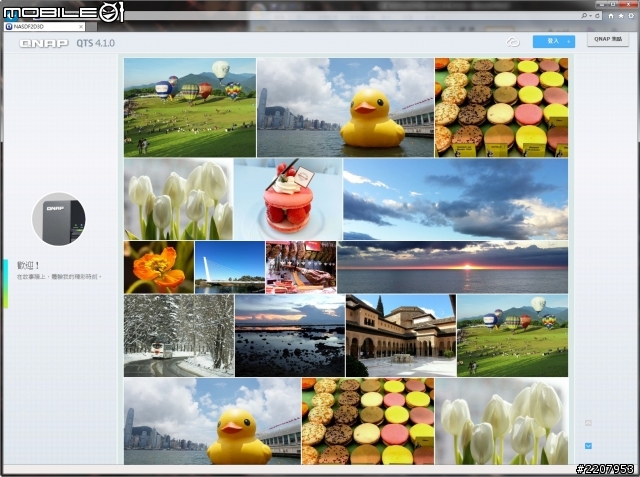

這款HS-210裡面搭配的作業系統,也是威聯通前一陣子才更新的QTS 4.1。連結的時候,只要在瀏覽器上輸入NAS的IP位址就可以連結到登入畫面。而這次QTS4.1的登入畫面一開始則會顯示使用者NAS裡面的照片,比過去只有一個輸入帳號密碼的方塊設計要好看一點。

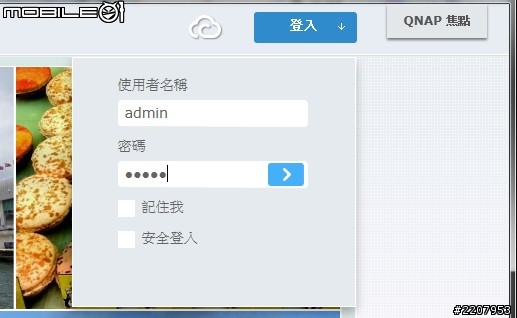

也許是為了要讓畫面好看一點,登入的選項則是放在畫面的右上角,點開之後就可以看到輸入帳號密碼的小視窗。

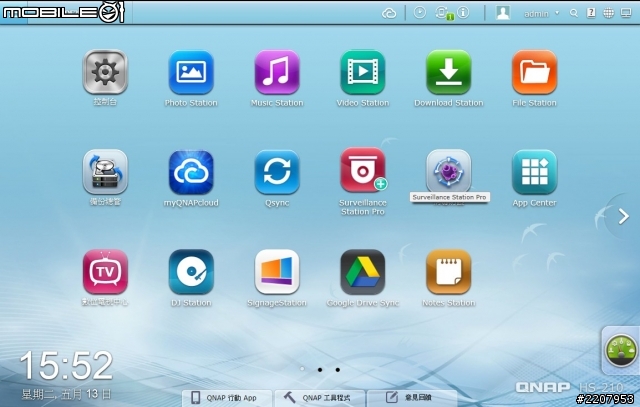

進入QTS 4.1版的作業系統後,在桌面上就可以看到大部分的應用程式圖示,點選之後就可以直接開啟。

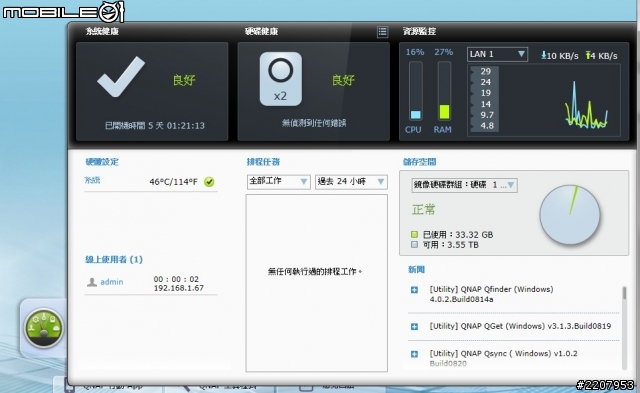

關於一些系統與硬體資訊的視窗,則是縮在桌面右下角的一個綠色圖示,點開就會顯示目前系統、硬碟、處理器、記憶體以及儲存空間的使用狀況或是排程任務之類的訊息。

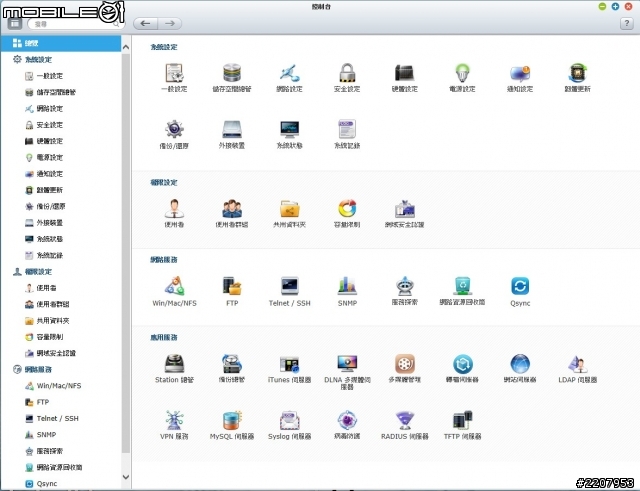

若是有需要更進一步的系統設定,則可以點開控制台來查看更詳細的設定選單。在裡面主要分為系統、權限、網路服務以及應用服務等四個主要分類。

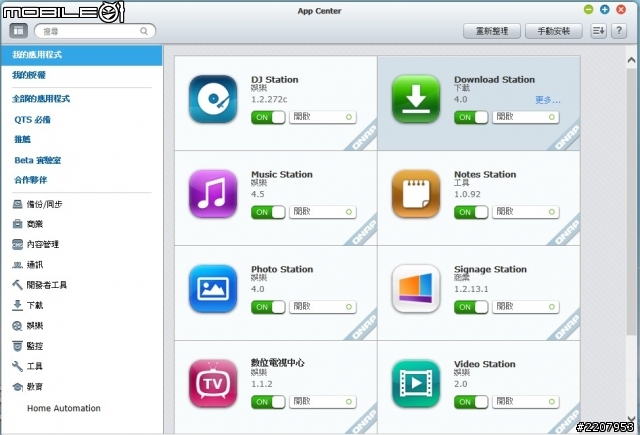

至於應用程式的部分,除了一開始預設的幾個常用的軟體之外,在APP Center裡面也提供了不少軟體讓使用者依照自己需求下載。因為裡面的軟體數量眾多,這次就不一一介紹,先來看幾個一般NAS比較常用以及威聯通最近推出的幾個應用程式吧!


Photo Station相片工作站

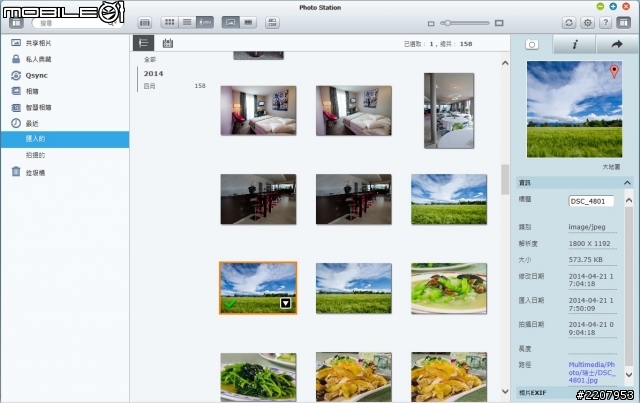

威聯通提供的Photo Station應用軟體主要是用來瀏覽NAS裡面的相片。從電腦上傳照片之後,就可以透過這個應用程式來瀏覽。不過這個Photo Station應用軟體在縮圖瀏覽的時候,只能夠依照時間日期來分類相片,並沒有辦法以原本上傳的資料夾來作為相簿分類,算是比較麻煩的一點。

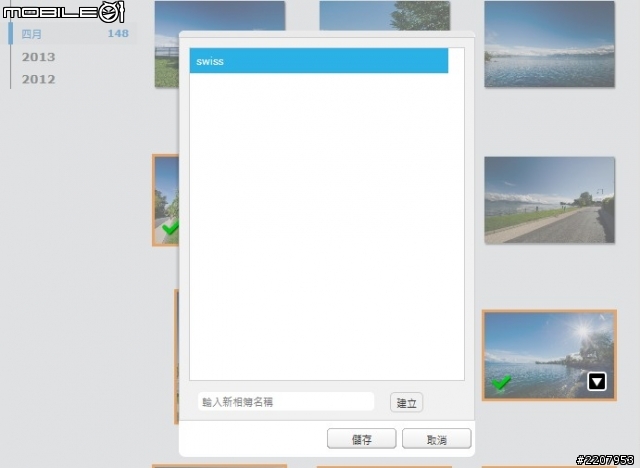

若是想要用相簿瀏覽的話,則必須要自己新增一個相簿並匯入照片。後續設定似乎有些繁複,若是能夠直接資料夾來做分類的話,應該會更方便一點。


Music Station音樂工作站

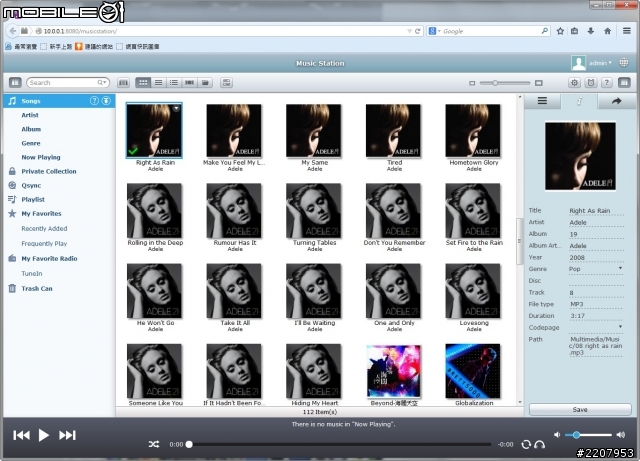

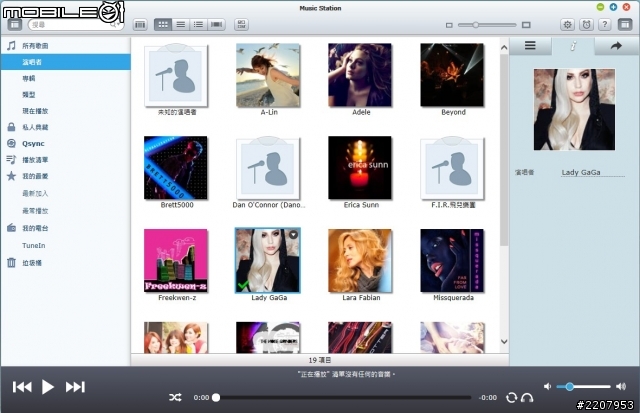

Music Station這個應用軟體的功能就是讓使用者可以比較方便地串流播放NAS裡面的音樂檔案。在瀏覽音樂檔案的時候則可以依照演唱者、專輯名稱、類型來做分類,並且也可以支援播放輕單的建立。

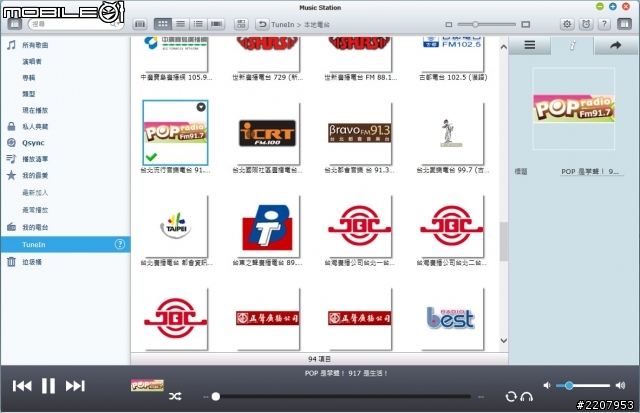

在Music Station裡面也有支援網路廣播電台的播放,並且在應用程式裡面也已經有預先載入許多電台路徑,直接點選就可以開始收聽。


Video Station影片工作站

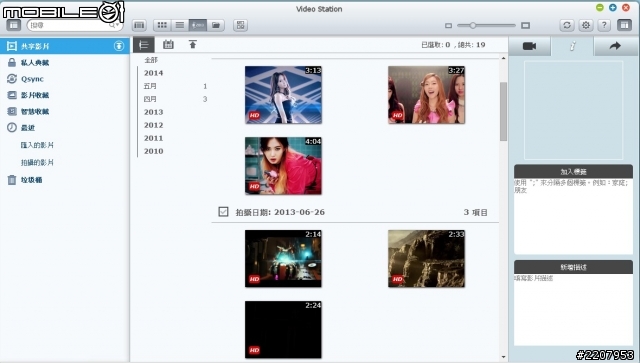

至於Video Station這個應用程式跟前面兩個差不多,差別在於這個Video Station主要是用來讓使用者瀏覽影片檔案的工具。開啟縮圖瀏覽的時候,檔案順序基本上也以時間來排序分類,而且若是高解析度的影片檔,在縮圖上也會多了一個紅色的HD字樣。接著只要點選檔案就可以串流播放。

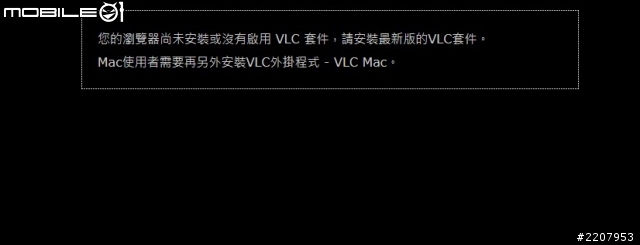

有一點要注意的地方,就是使用的瀏覽器必須要先搭載VLC的套件才可以正常地串流播放。

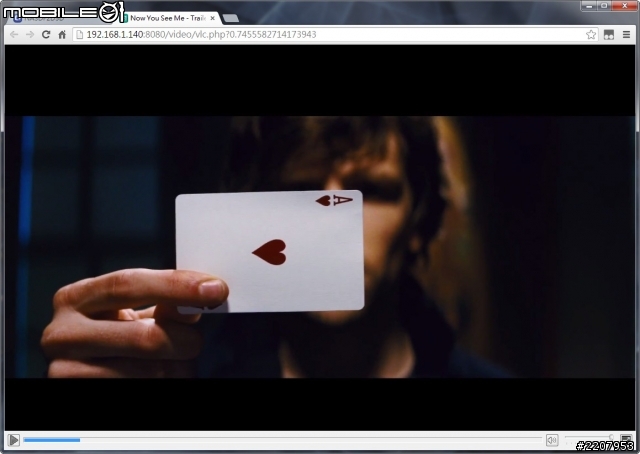

安裝VLC套件之後,就會自動跳出新的瀏覽器視窗來播放影片。不過,實際播放影片的時候,似乎不太能夠執行快轉倒退的動作,算是比較可惜的地方。


File Station檔案工作站

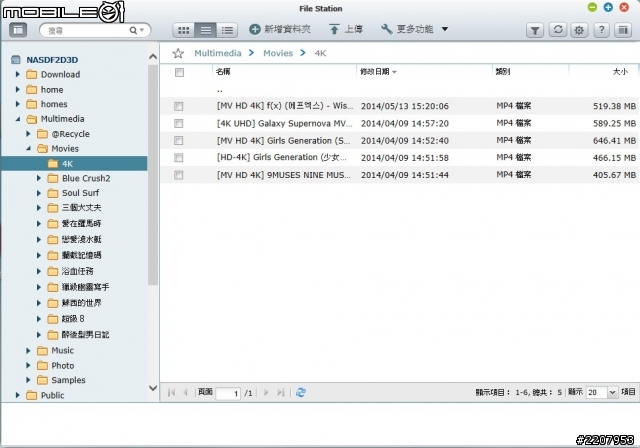

在威聯通作業系統裡面所提供的File Station應用程式,其實就像是電腦裡面的檔案總管一樣,可以讓使用者瀏覽NAS裡面資料夾與檔案。

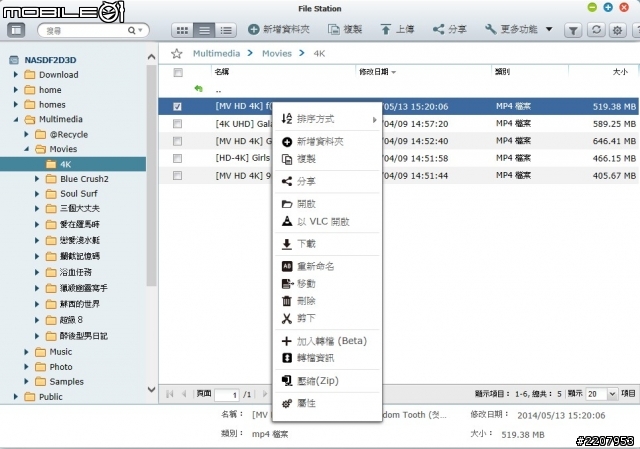

點選檔案並按下滑鼠右鍵時,就可以叫出功能選單來執行操作。

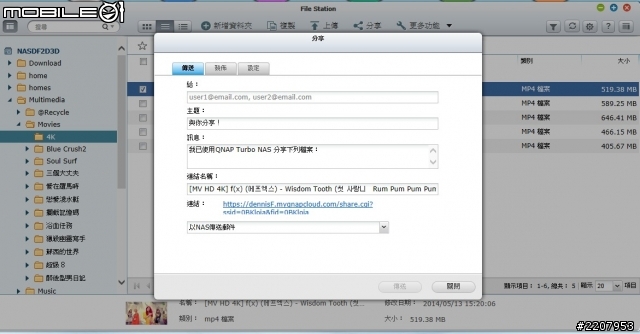

若是使用者想要直接分享NAS裡面的檔案給其他人的話,則可以選擇分享的選項,接著就會跳出一個傳送email以及檔案下載連結的視窗,之後收到連結的朋友就可以直接下載分享的檔案。

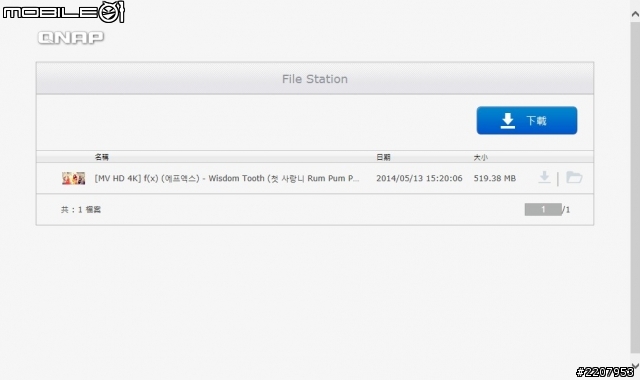

當收到的朋友點開連結之後,就會直接跳轉到檔案的下載頁面,點選圖示就可以直接下載檔案。


Download Station下載工作站

若是常有下載需求的使用者,則可以使用威聯通提供的Download Station應用軟體來下載檔案。


這個應用程式除了可以支援BT種子的掛載,也可以直接貼上連結來執行下載作業。


在Download Station的設定選項裡面,也可以依照自己的網路頻寬來設定上下載流量,避免因為網路頻寬被過度佔用而影響到其它的作業。


Signage Station廣告工作站

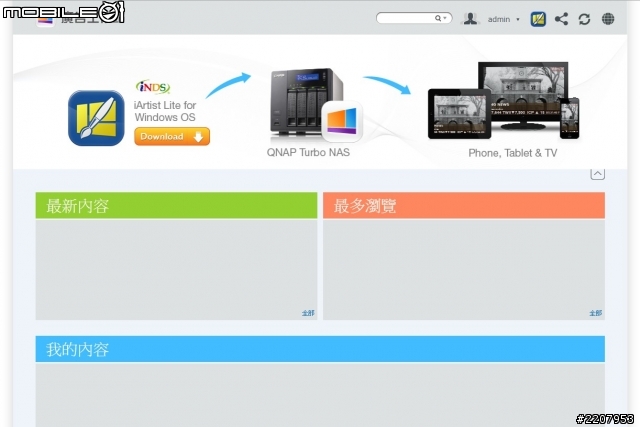

除了幾個基本的應用程式之外,威聯通最近也針對一些有廣告看板需求的使用者,提供了一個叫做Signage Station廣告工作站的應用軟體。讓使用者可以快速的製作與播放自己專屬的廣告看板內容。除了在NAS裡面的Signage Station,威聯通也提供了一個免費下載的iArtist Lite的工具軟體,讓使用者可以先在電腦內製做或編輯自己的廣告內容,接著在透過這個軟體直接上傳到NAS裡面來播放。第一次進入Signage Station應用程式的時候,就可以在主畫面看到iArtist Lite軟體的下載連結。

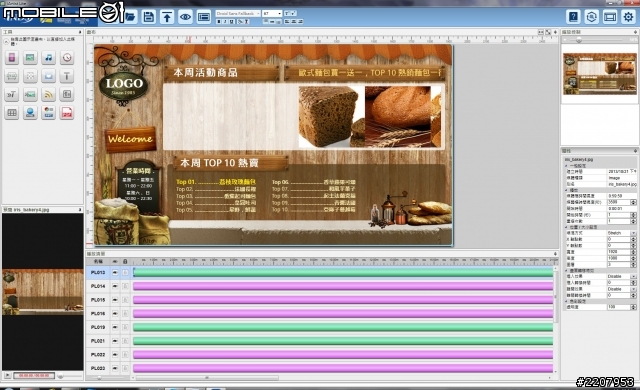

在iArtist Lite軟體主畫面的左側已經有設置了幾個常用的功能,使用起來算是還蠻容易操作。

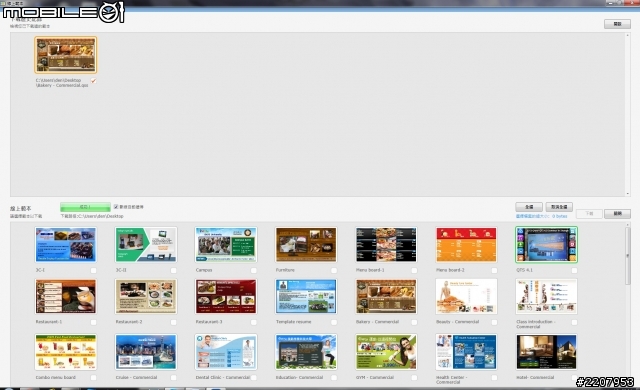

若是一開始不知道從何下手的話,也可以在線上範本裡面下載一些比較喜歡的模版來試作,應該會更好上手一點。

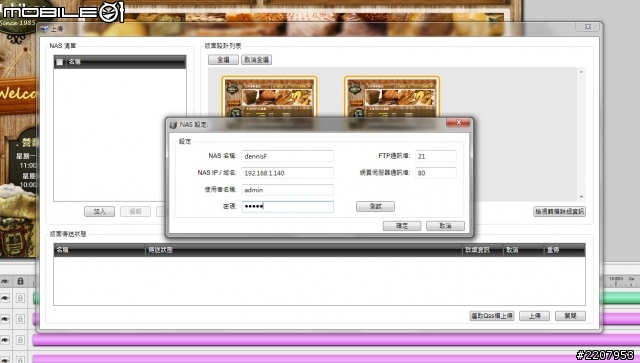

當內容編輯好之後,直接點選功能表的上傳功能,就可以直接將內容上傳到NAS裡面。

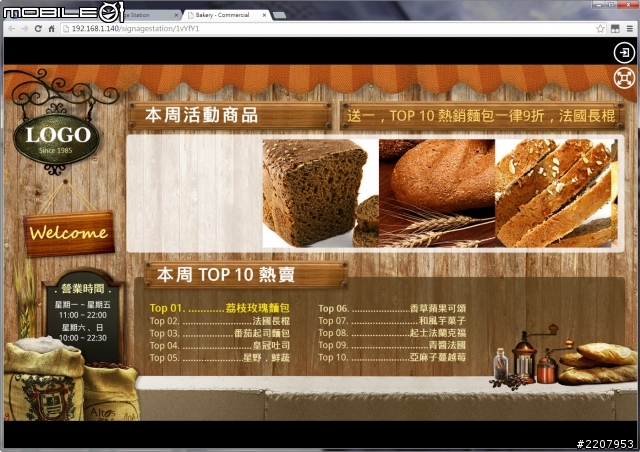

之後再進入Signage Station應用程式開啟已經上傳好的內容,接著就可以會跳出新的瀏覽器視窗來播放自己的編輯好的廣告內容。


Note Station筆記工作站

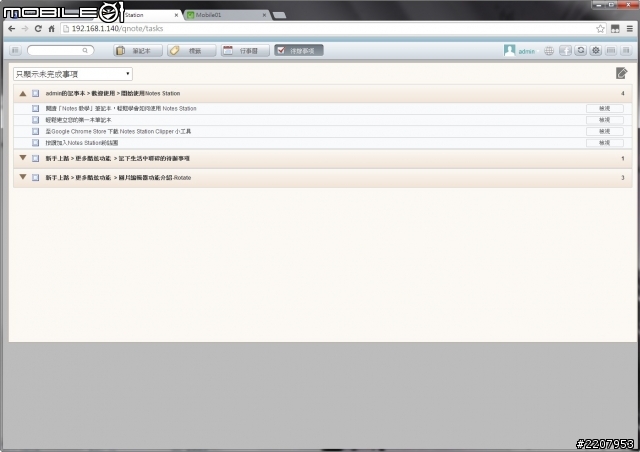

最後看到的Note Station筆記工作站,也是威聯通剛推出沒多久的應用程式。這個軟體主要的功能就是可以讓使用者自己製作筆記內容,並且還有整合行事曆的功能。

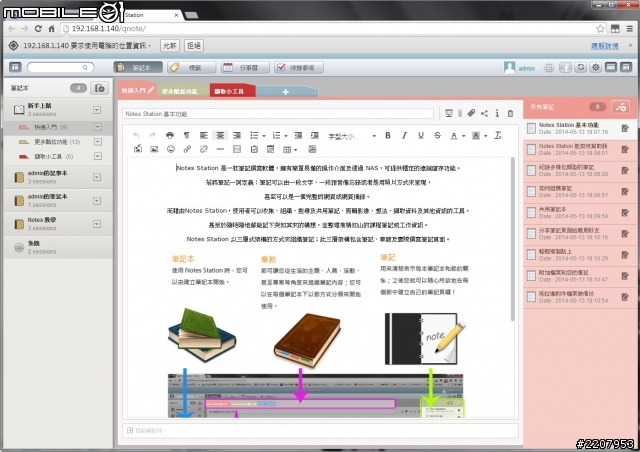

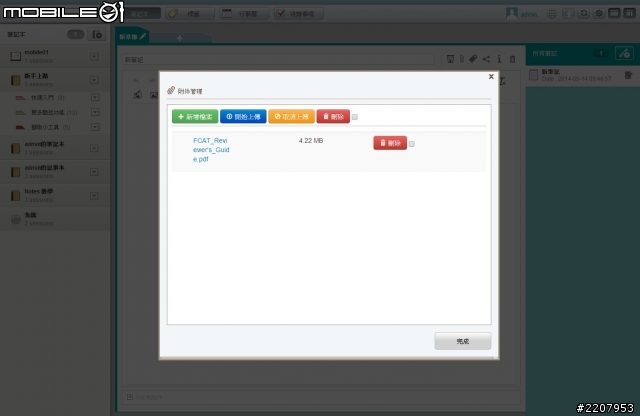

在筆記的內容中,除了可用文字的方式記錄,也可直接搭載檔案附件或是嵌入影片連結之類的功能。

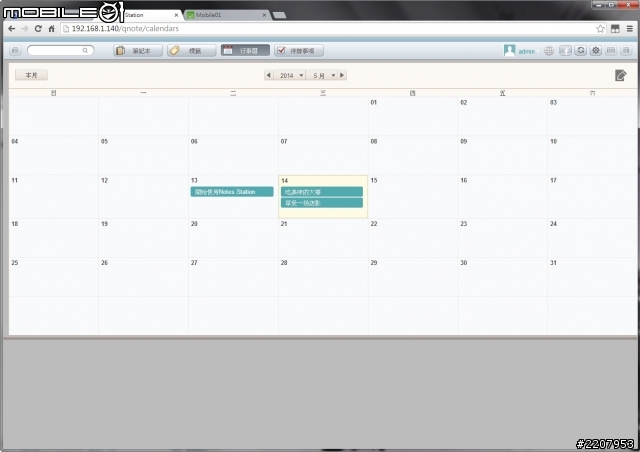

行事曆的樣式主要是以月曆的方式呈現,直接點選日期就可以編輯行程。


這個行事曆功能也支援匯出與匯入的功能,並且能夠與Google日曆同步內容。

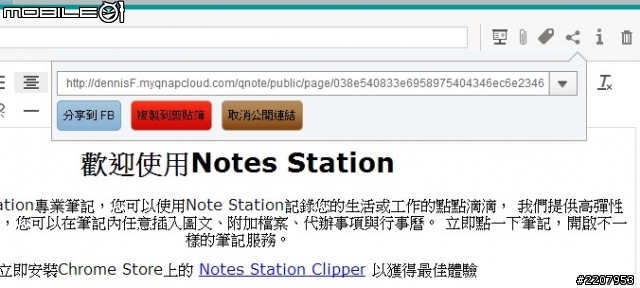

筆記的內容也可以直接分享到Facebook或是直接以網址連結的方式來分享給其他人觀看。



電腦端工具軟體介紹

在電腦端的應用部分,除了直接用瀏覽器連結到NAS內的作業系統之外,威聯通也提供了一些工具程式,使用者可以比較方便地執行一些像是檔案上傳、備份、系統監控或是部分常用的應用程式,不用再特意透過瀏覽器連結到NAS系統就能夠操作。

Qfinder工具軟體

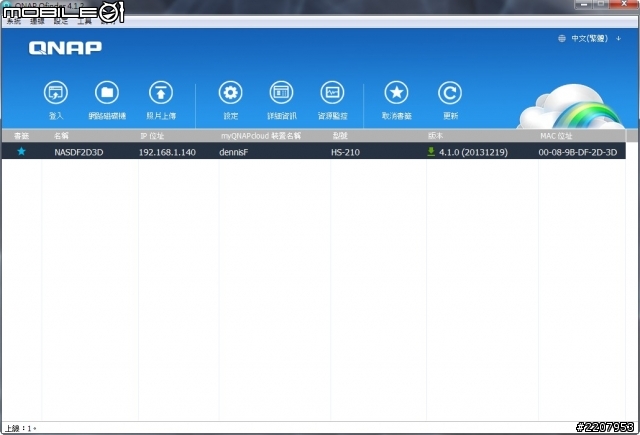

先看到的則是一個叫做Qfinder的軟體。這個軟體除了可以讓使用者查看目前在區域網路內的NAS清單之外,上方也設置了一些常用功能按鍵,讓使用者可以透過這些按鍵來執行照片上傳、系統設定以及NAS資源監控等功能。

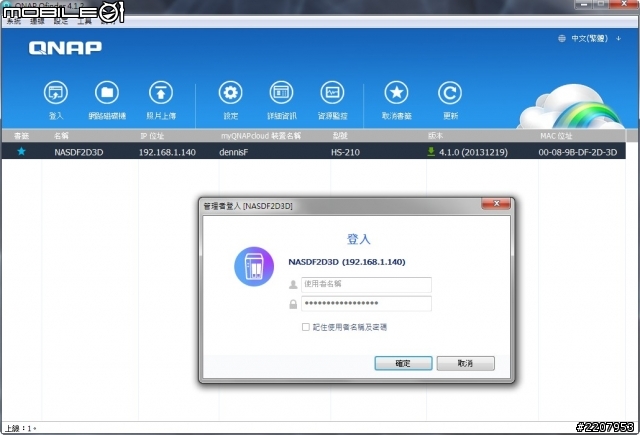

不過在執行各項功能之前,還是要先登入使用者帳號密碼才可以開始操作。

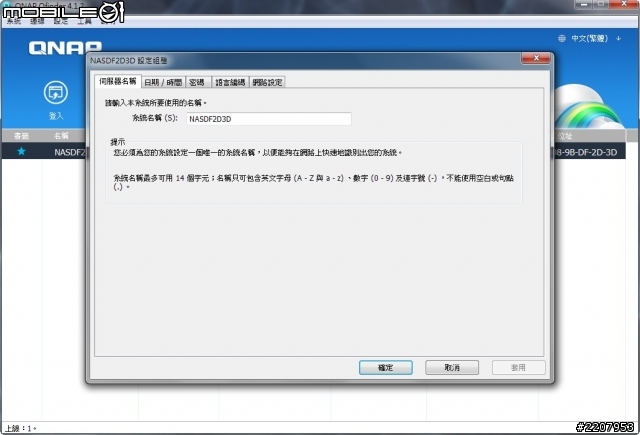

在Qfinder軟體裡面的設定選項中就可以直接操作NAS的名稱、日期、密碼、語言顯示或是網路功能的設定。


點開Qfinder軟體裡面的資源監控功能之後,在電腦桌面上就會跳出目前NAS的硬碟使用空間、處理器與記憶體運作狀況以及網路使用流量等圖表顯示。

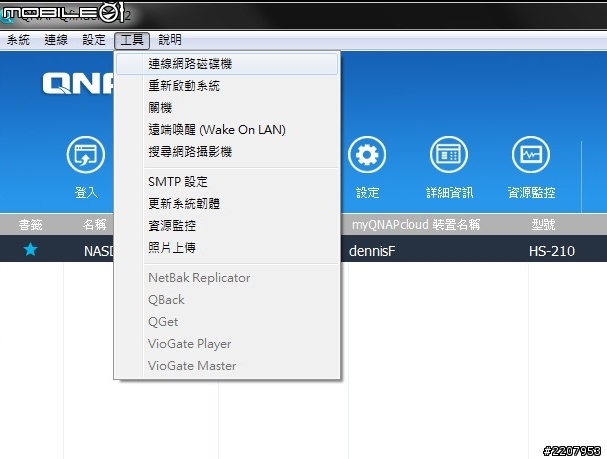

另外,在工具選項內也設置了關機、重新啟動以及遠端喚醒之類的選項,所以使用者不用瀏覽器進入作業系統也可以直接關閉NAS。


Qsync工具軟體

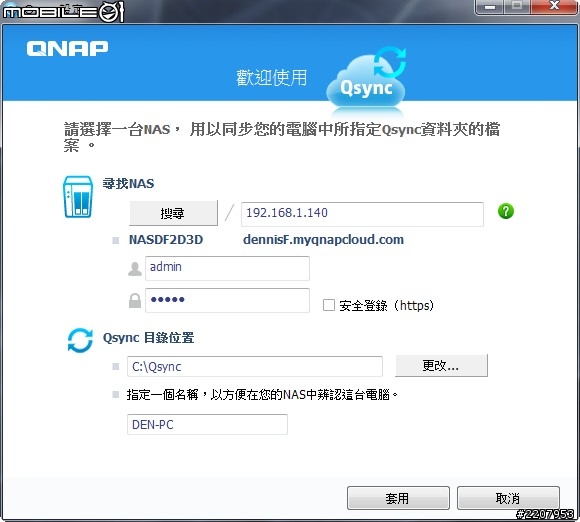

再來看到一個叫做Qsync的軟體。這款工具軟體其實有點像是Dropbox的功能,簡單來說就是可以在電腦端設立一個同步資料夾,之後使用者只要將需要同步或備份的檔案放到這個資料夾裡面,電腦就會自動將這個資料夾內的檔案自動同步到NAS上,使用者便不用再自己手動上傳資料。安裝這個工具軟體之後,第一次使用需要先在軟體的主畫面設定一下NAS的IP位址、帳號密碼以及同步資料夾的路徑。

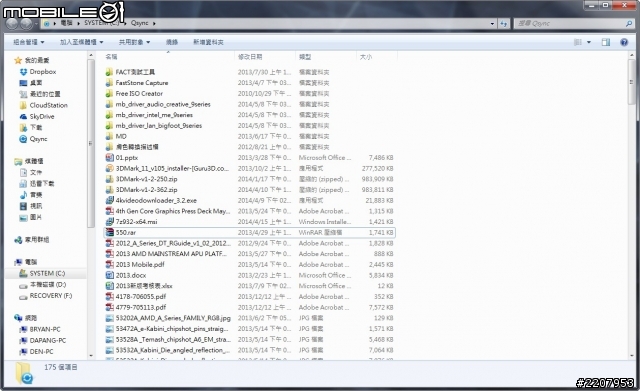

接著就只要把需要備份的資料直接放到Qsync的同步資料夾內,電腦就會開始自動上傳資料到NAS上,若已經同步好的檔案,在圖示上就會顯示一個綠色的勾勾。


Qget工具軟體

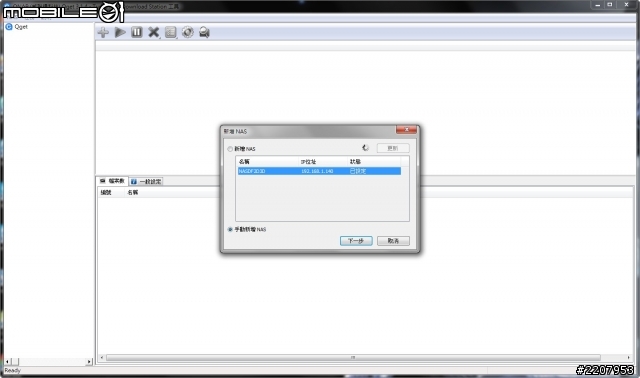

若是有常常會使用NAS來掛載BT或是載點的話,威聯通也有提供了一個叫做Qget的工具軟體,讓使用者在電腦端就可以直接掛載種子檔或是下載連結到NAS上,不用在特別去NAS的作業系統內開啟Download Station應用程式。

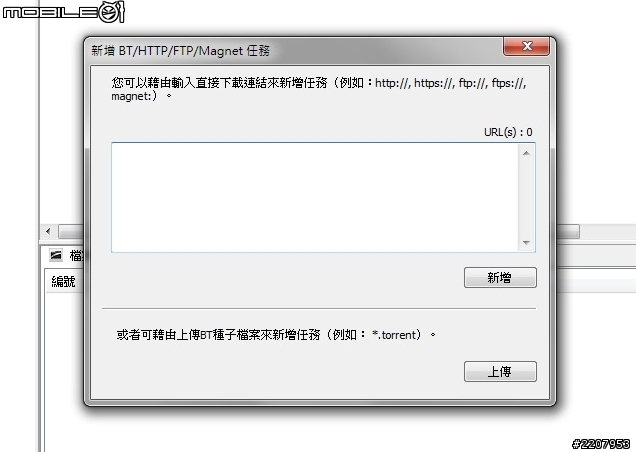

要下載的時候,只要按下新增按鍵就可以直接貼上下載連結或是上傳BT種子檔。至於其它操作或是設定方式,基本上就跟NAS裡面的Download應用程式差不多。


myQNAPcloud Connect工具軟體

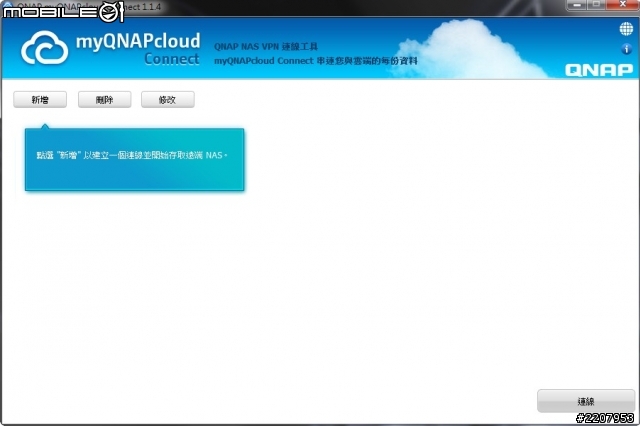

最後看到的myQNAPcloud軟體,其實就是一個可以讓使用者快速連結到遠端NAS的工具程式。

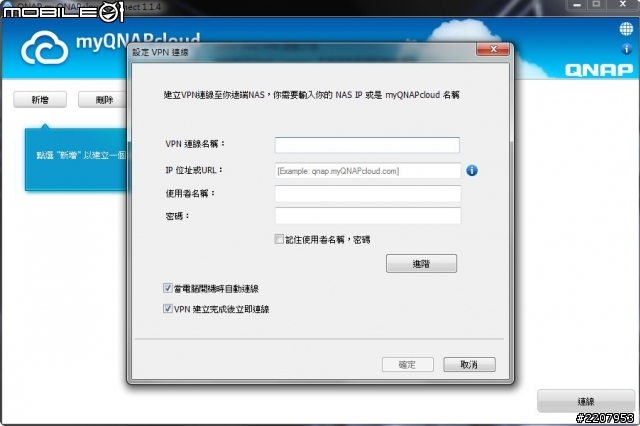

第一次使用的時候,要先確認自己的NAS已經開啟了VPN功能,並且在連線畫面中輸入連線名稱、IP位址或是DDNS的網址以及NAS的使用者帳號密碼。


資料確認無誤之後,在軟體的主畫面上就可以看到自己的NAS圖示,點兩下就可以開始連線。

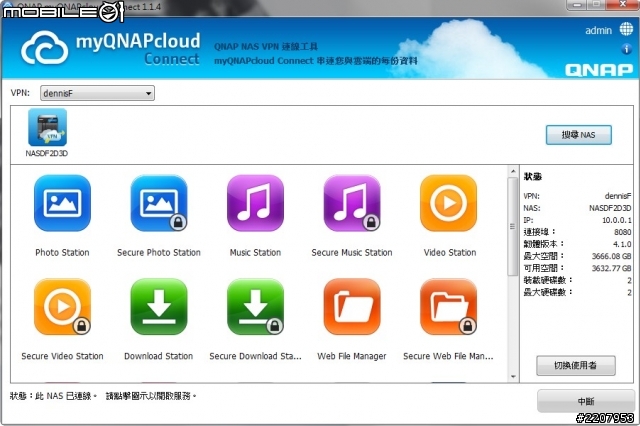

當使用這個工具執行遠端連線時,軟體內就會顯示NAS裡面已經允許遠端使用的應用程式,直接點選就可以開始使用。


點選應用程式之後就會開啟新的視窗來顯示應用程式內容。


myQNAPcloud網頁版

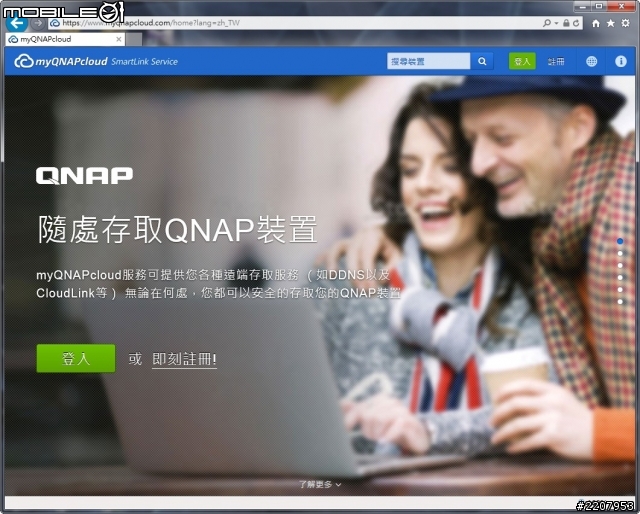

要是使用者不想在電腦上裝myQNAPcloud軟體或是不想記得IP位址與DDNS網址來連線到遠端NAS的話,其實也可以透過威聯通提供的網頁版myQNAPcloud來登入到遠端的NAS。

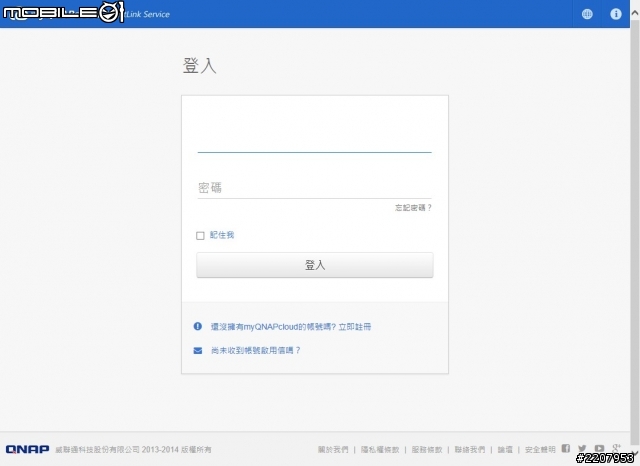

若是第一次登入的話,則需要先用email或是自己的Facebook帳號來註冊一個遠端登入用的帳號密碼。註冊完成之後,就可以透過email來登入到遠端的NAS上。

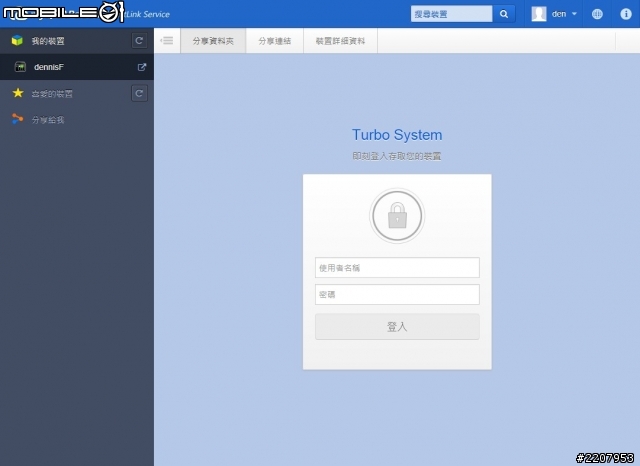

確認email與密碼無誤之後,接著就可以選擇遠端的NAS,並輸入帳號密碼進入瀏覽畫面。

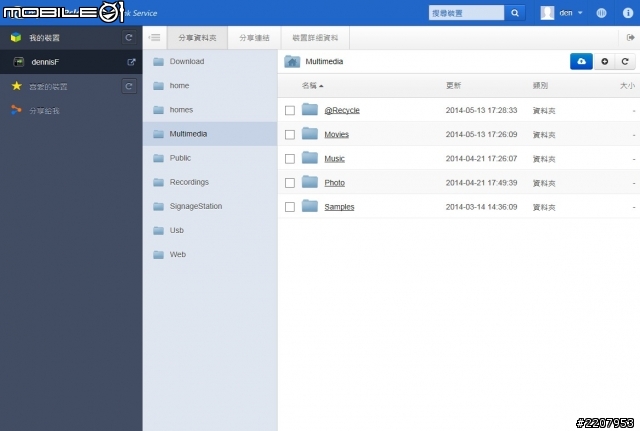

在網頁版的myQNAPcloud裡面主要有分享資料夾、分享連結以及裝置詳細資料三個主要分頁,其中的分享資料夾的瀏覽介面其實就跟NAS裡面的File Station差不多。

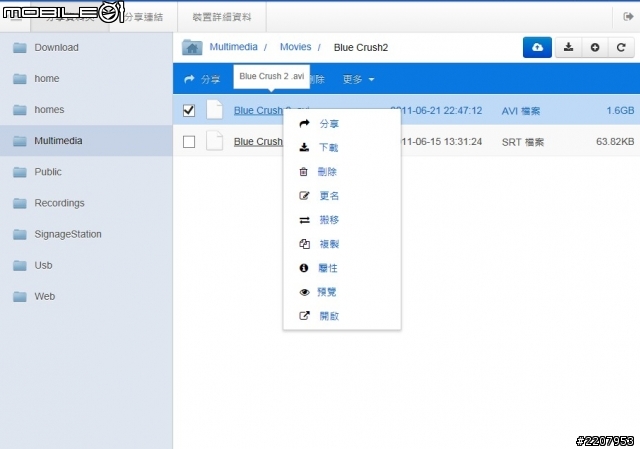

若是有需要編輯或更動的檔案,也可以直接按右鍵來選取需要執行的操作。

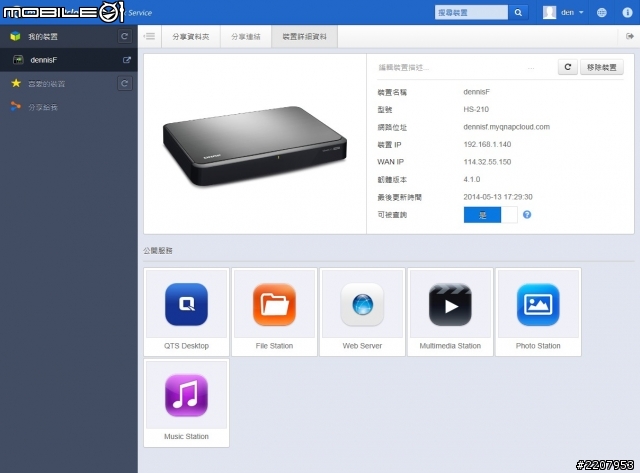

另外,再裝置詳細資料分頁裡面,除了可以看到NAS的一些資訊之外,使用者也可以直接底下幾個已經設定好的公開服務,便可另開視窗來啟動工具應用程式。



行動裝置端應用程式介紹

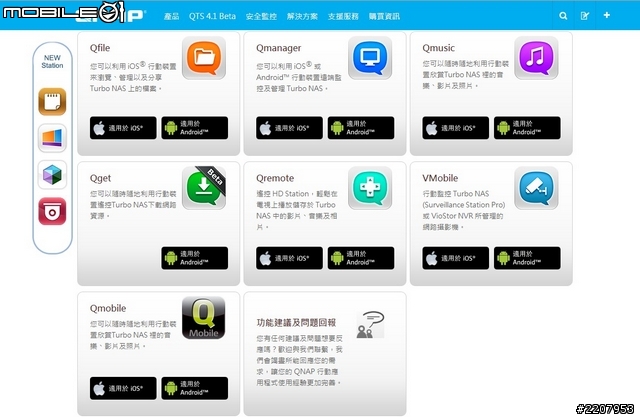

要連結到NAS的時候,除了可以用電腦之外,威聯通也提供了許多行動裝置使用的APP應用程式,讓使用者可以利用手機或是平板電腦就可以遠端連結到家中的NAS,而且透過這些APP的操作,不僅可以遠端監控NAS之外,同時也提供行動裝置有多元的多媒體應用。底下也介紹幾個比較常用的APP應用程式給大家做個參考囉!


Qfile應用程式

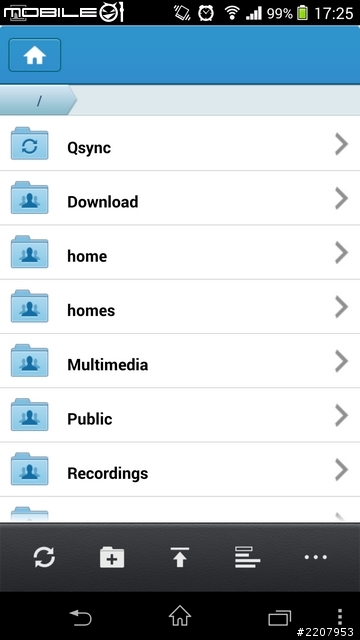

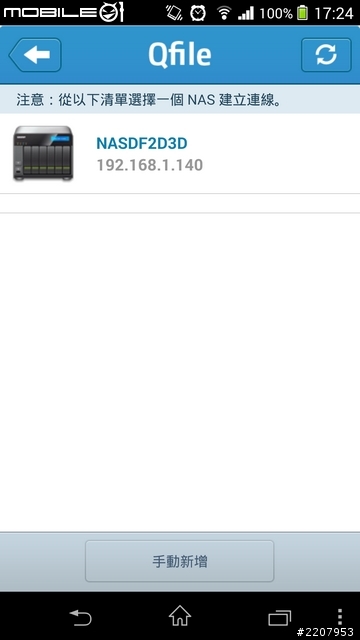

威聯通提供給行動裝置的Qfile,其實就是可以讓行動裝置連線到NAS上來瀏覽資料夾。登入之後就可以在軟體中看到NAS裡面的資料夾內容。

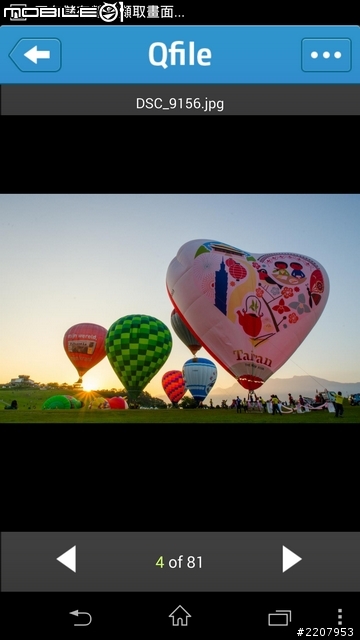

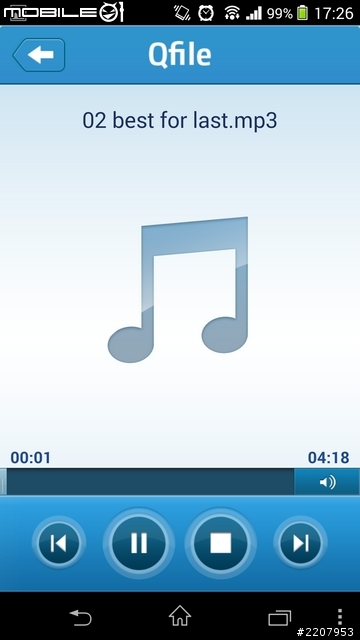

一些音樂、影片或是相片之類的檔案點選之後,也可以直接在這個應用程式上播放或瀏覽。


Qmanager應用程式

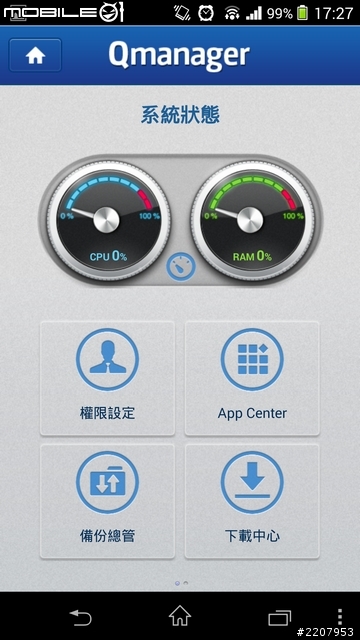

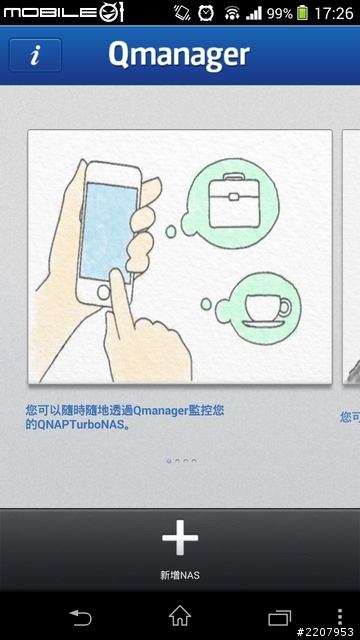

這個Qmanager應用程式主要是讓行動裝置可以比較方便查看NAS的系統資訊、硬體狀態或是軟體使用權限之類的內容。登入之後,在主畫面上就可以看到系統狀態、權限設定、APP Center、備份總管以及下載中心等主要功能。

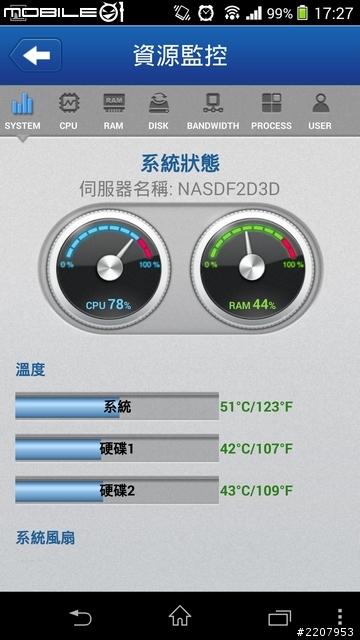

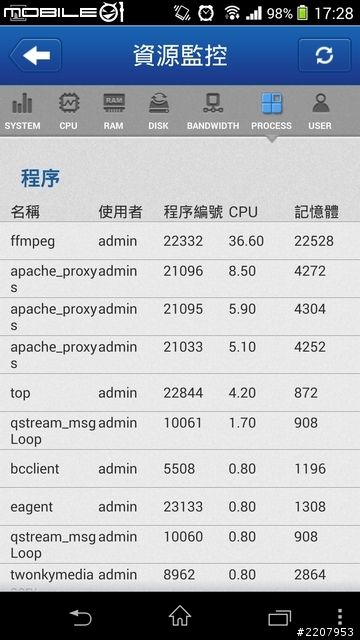

在系統狀態內則可以查看處理器、記憶體、硬碟、網路流量、程式應用狀況以及使用者名單等資訊。

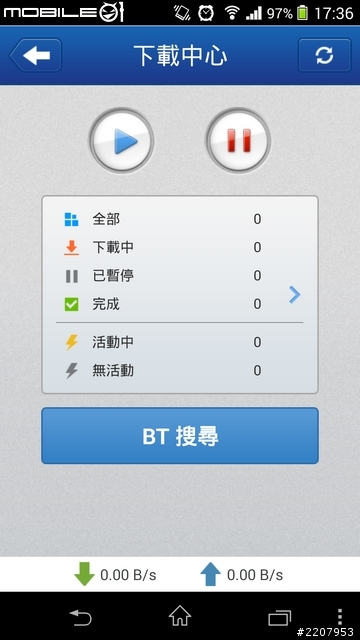

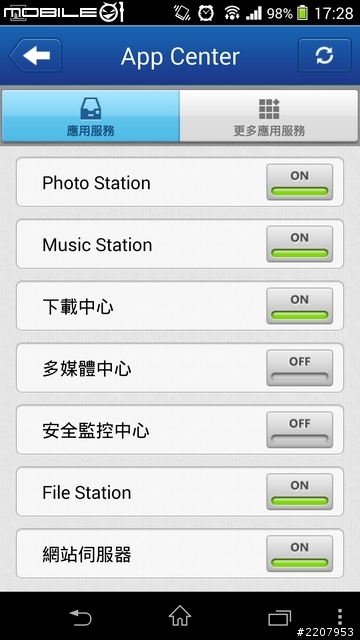

而在APP應用程式裡面則是可以查看目前NAS裡面有安裝了哪些應用程式,並且也可以執行開啟或關閉的動作。另外,下載中心裡面,使用者也可以查看目前NAS正在下載的狀況。


Qmusic應用程式

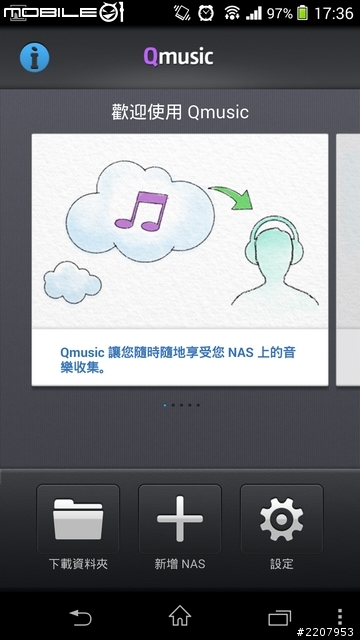

這個應用程式的話,就跟軟體名稱一樣,是讓使用者可以比較方便用行動裝置來播放NAS裡面的音樂內容。跟剛剛的Qfile的軟體相比,Qmusic的操作介面有比較好看一點。


Qget應用程式

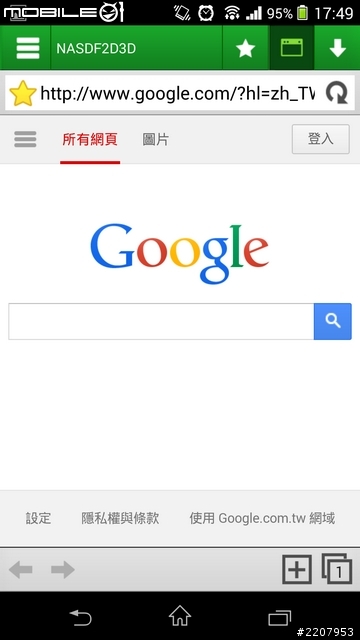

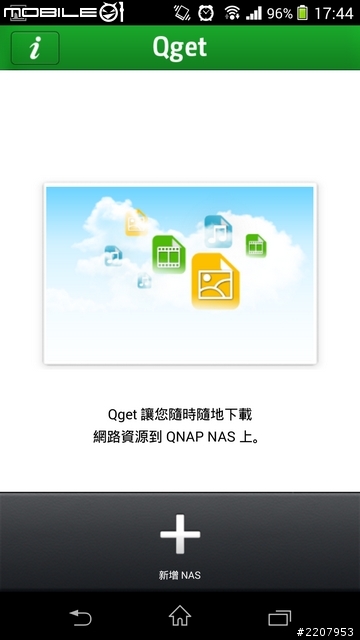

給行動裝置使用的Qget應用程式,其是跟電腦端的Qget功能一樣,都是可以用來查看NAS裡面的下載狀況,並且也可以直接用這個應用程式瀏覽網頁來下載種子檔或查詢檔案連結,並可掛載到NAS排程下載。


Qphoto應用程式

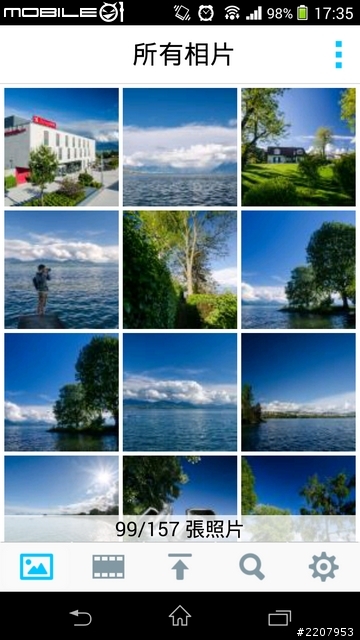

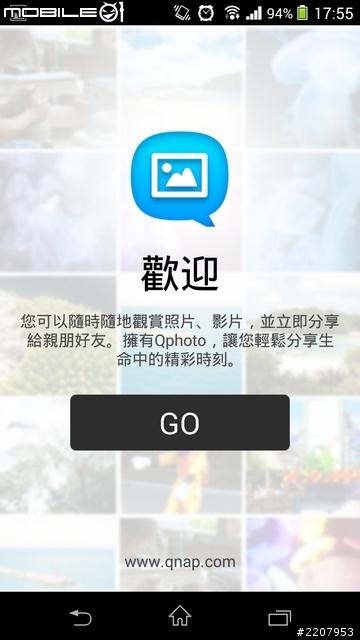

至於Qphoto這個應用程式的話,也就是讓使用者可以透過行動裝置來瀏覽NAS裡面的相片或是影片檔案,並且也可以直接下載檔案到行動裝置上。

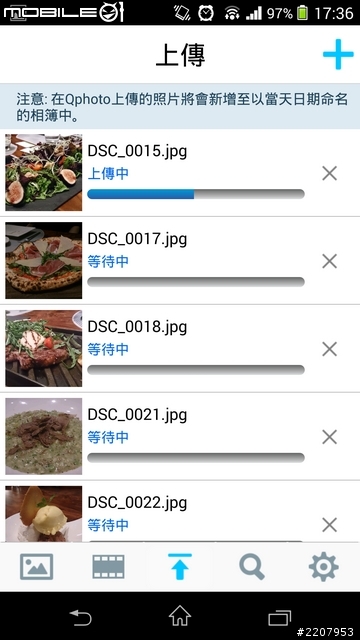

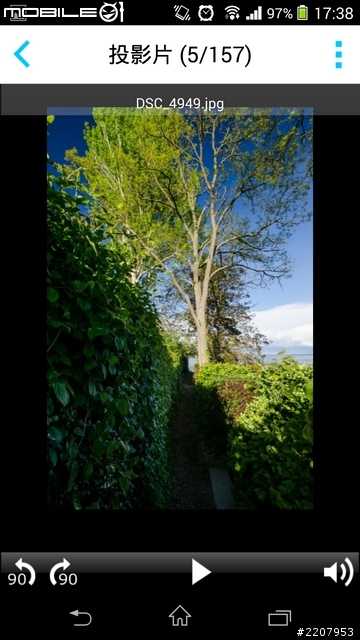

另外,這個應用程式也有支援行動裝置上傳的功能,可以用來備份行動裝置內的影片或是相片檔案。不過,在實際用裡面的投影片瀏覽模式的時候,照片尺寸似乎有點小,若是解析度規格較高的行動裝置,可能就沒有留有黑邊,沒辦法全螢幕瀏覽,算是比較可惜的一點。



效能、溫度與耗電量測試

溫度狀況

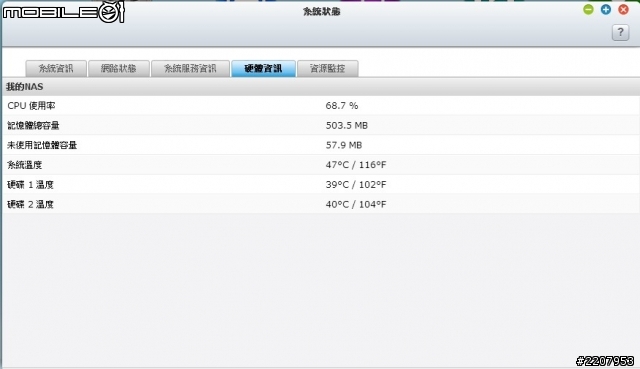

軟硬體都介紹完之後,還是不免俗地來看一下這款HS-210在溫度、耗電量以及檔案傳輸方面的表現吧!先看到的是溫度表現部分。透過NAS控制台裡面的系統資訊可以看到,這款HS-210在處理器使用率約70%的時候,系統整體溫度則大約控制在45~50℃之間,至於硬碟溫度則大約在40~45℃左右。以無風扇的設計來說,這樣的溫度表現還算是可以接受。


耗電量測試

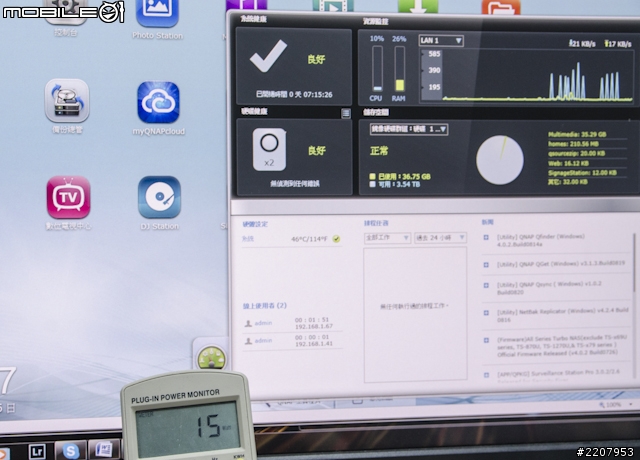

再來看到的是耗電量表現部分,這款HS-210在待機狀態的時候,耗電量大約會在15瓦左右。

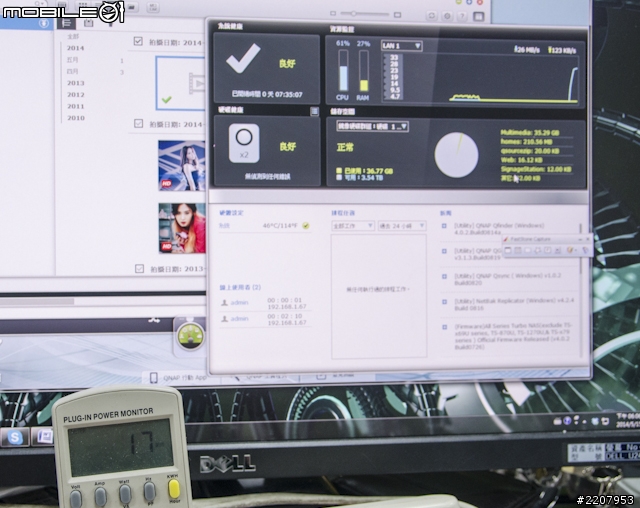

而NAS的處理器使用率在60%左右,且同時在執行上傳下載的作業時,耗量電則大約會在17~18瓦左右。


傳輸測試

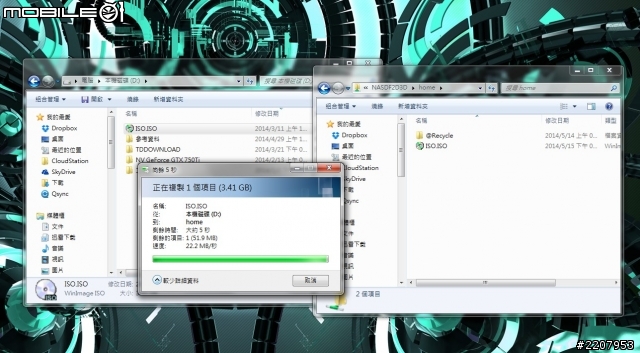

實際透過網路芳鄰將電腦端一個大小約3.4GB的ISO檔案傳輸到NAS上的時候,平均傳輸速度表現大約是22MB/s左右。

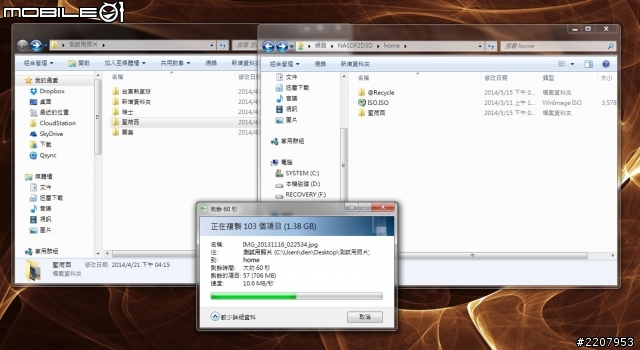

接著一樣透過網路芳鄰將電腦端一個大小約1.4GB、檔案數量約103個的相片資料夾傳輸到NAS時,平均傳輸速度表現大約是10MB/s左右。


試用總結

相較於一般家用的NAS產品,這款HS-210的外型設計算是比較少見,而且髮絲紋的鋁質金屬上蓋,的確讓機身的質感增加不少,應該還蠻適合放在客廳使用。另外,這款NAS雖然沒有風扇來加強散熱,但實際使用的時候,處理器以及硬碟的運作溫度表現,其實也都還算是可以接受,並且也確實避免了內部灰塵堆積的問題。

至於軟體應用方面,QTS4.1的功能確實是相當豐富,也讓這款NAS有更多的應用,不過,裡面提供的幾個多媒體應用軟體,相較於另一家S牌裡面的提供的相同功能軟體,在介面與功能設計上,似乎就稍嫌陽春了一點。像是其中的Photo Station軟體介面,還是有著Windows檔案總管的感覺,而且縮圖瀏覽的時候僅能夠以時間分類的設計,似乎就有點不方便使用,若是能夠直接以原本的資料夾來做為相簿分類,應該會讓使用者更方便瀏覽相片。
