隨著Intel Haswell-E處理器的登場,各家主機板廠商的也紛紛推出與Haswell-E處理器搭配的Intel X99主機板。而華碩這次在北京特別舉辦了一場X99主機板的研討會,並且在現場同時展出了這次新推出的通路版以及ROG系列的X99晶片組主機板。而華碩這次推出全系列X99主機板中,還有特別導入了一個ASUS O.C. Socket的技術,不僅讓處理器供電更穩定,也讓處理器以及記憶體的超頻效能更加提昇。另外,這次的發表會上除了主機板產品之外,先前在Computex亮過相的ROG GLADIUS電競滑鼠,也終於在這次發表會上展出正式版本。


由於這次的展出的產品項目較多,所以底下附上幾個段落的快速連結,讓網友們可以直接點選自己想要先看的產品喔!

O.C. Socket技術介紹

X99 DELUXE主機板

X99-A主機板

X99-E WS主機板

華碩USB 3.0 TRANSFER Express配件

ROG RAMPAGE V EXTREME主機板

ROG GLADIUS電競滑鼠




華碩O.C. Socket技術介紹

看到各系列產品之前,先來說一下華碩這次特別導入的ASUS O.C. Socket技術。在這次發表會上,華碩的創新研發課 專業副理 林秉民先生表示:「Intel 這次新推出的Haswell-E處理器是採用了LGA 2011-V3新封裝腳位設計。然而一般X99主機板所設計的處理器腳座上,在防呆位置附近並沒有加入針腳接點,但在處理器上,卻是有設置訊號接點。所以華碩在開發X99主機板的時候,便嘗試將原本沒有針腳的區域也一併加入針腳接點,而且在實際測試之後,更發現這樣的設計比起原本的標準版的處理器腳座,反而能讓主機板提供處理器更穩定電壓,並且在超頻測試時,處理器以及記憶體的效能也都有所提昇。所以這次華碩推出的X99主機板中,便決定將這樣的設計全面導入X99晶片組的主機板產品上。」

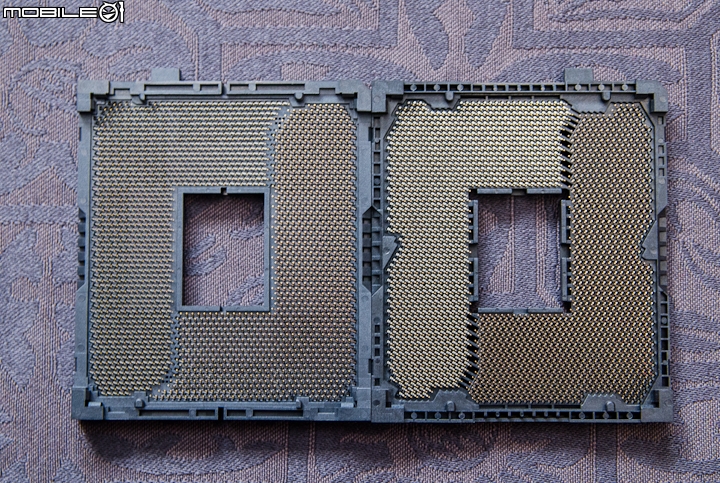

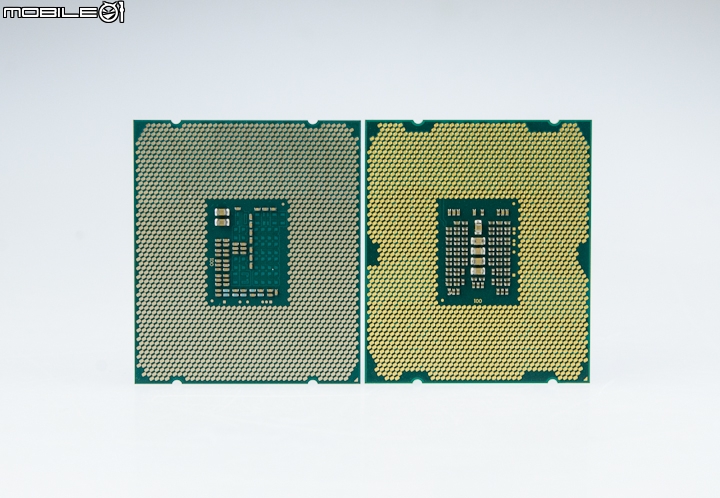

這次Haswell-E處理器的訊號接點其實比上一代的Ivy-Bridge-E更多一些,不過一般X99主機板上的處理器腳座並沒有將設置全部的針腳。而從底下兩個LGA 2011-V3的處理器腳座便可以看到,華碩這次的X99主機板則是補齊了所有針腳數量。(上圖左邊是Haswell-E處理器訊號接點、右圖為Ivy Bridge-E的訊號接點。下圖左邊為華碩X99主機板的腳座設計,右邊是一般X99主機板的腳座設計。

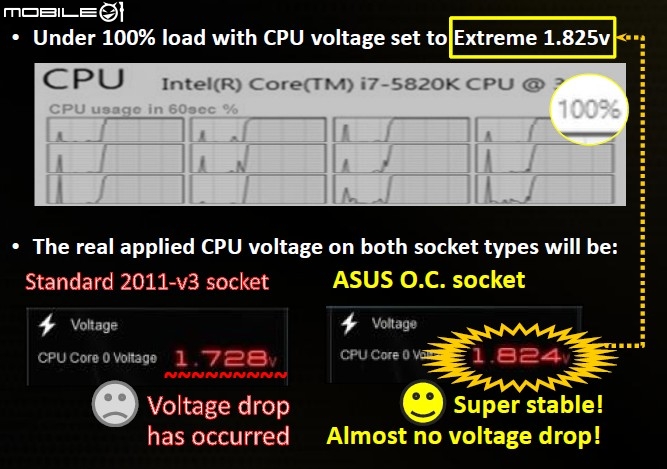

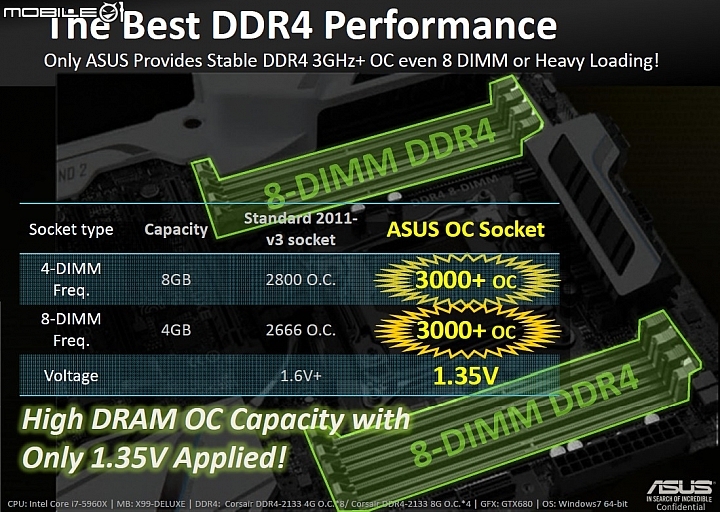

官方所提供的實驗數據中,可以看到主機板加入ASUS O.C. Socket技術之後,也能減少掉壓的情況。而且記憶體超頻時,也能用較低的電壓來超到更高的運作時脈。

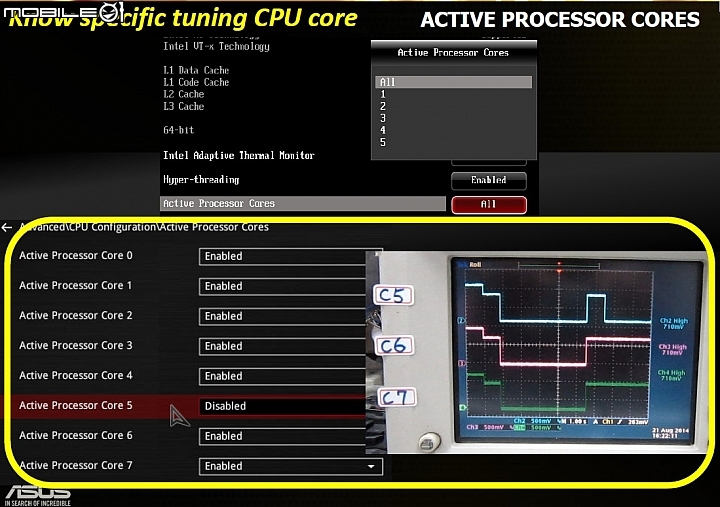

另外,針對處理器超頻調校的部分,這次華碩X99主機板內的BIOS中,還可以針對每一顆核心來設定不同參數或是關閉核心功能。



華碩通路系列X99主機板介紹

接著就來看一下這次華碩推出的通路版X99主機板的部分。這次在發表會上跟大家介紹的通路系列X99主機板的是華碩產品經理Michael。

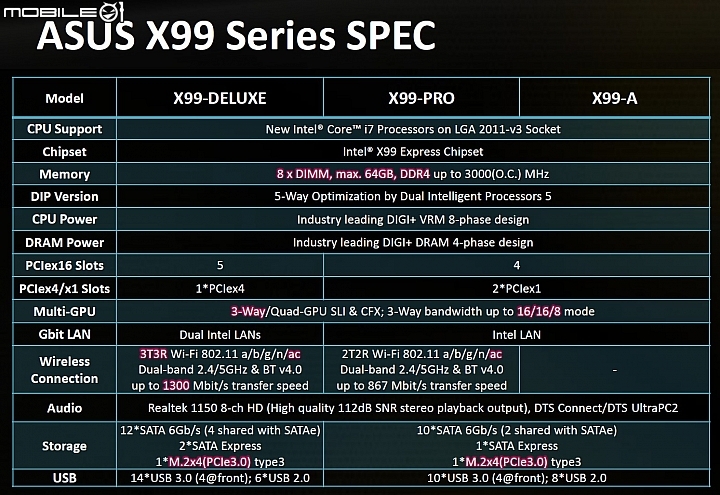

華碩目前在通路版的X99主機板中,針對不同的使用需求以及價格定位,一共會推出X99 DELUXE、X99-PRO以及X99-A三款產品。主要是在PCIex16數量、有線與無線網路功能支援、SATA Express以及USB3.0傳輸埠數量有些差異。



華碩X99 DELUXE主機板

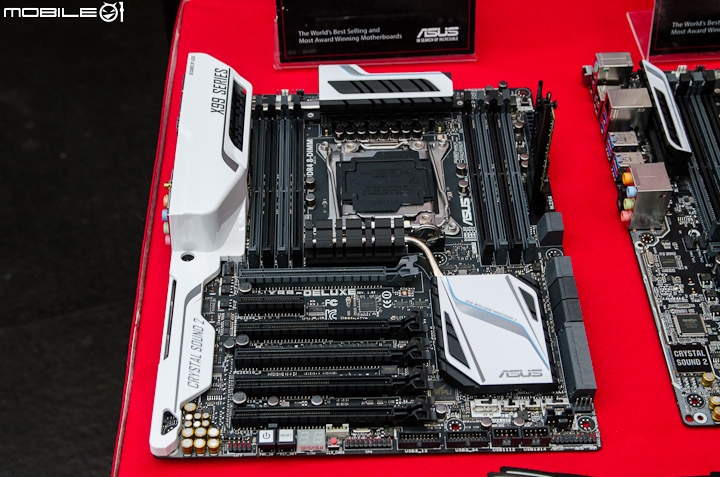

其中X99 DELUXE是通路版中最高階的一款,無論是用料、規格以及提供的配件,也都是最齊全。

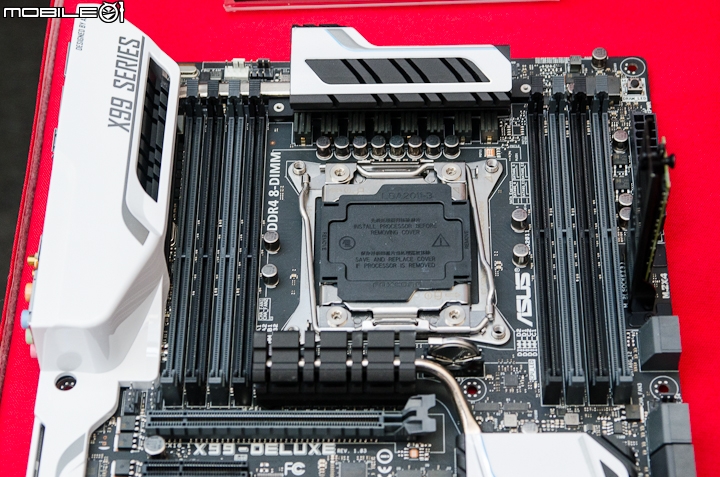

主機板上設置了8組DDR4記憶體插槽,並且一樣有將ASUS O.C. Socket技術導入主機板中。

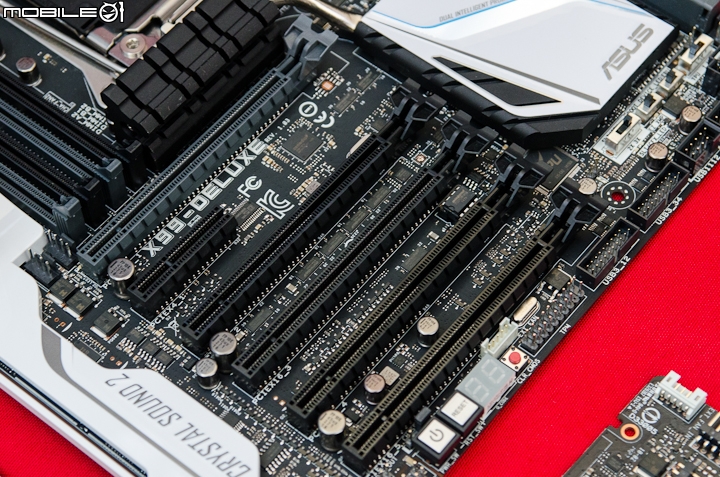

在X99 DELUXE主機板上一共設置了5組PCIex16以及1組PCIex4的擴充插槽,並可支援3Way CorssFireX或SLI的顯示卡串聯技術。

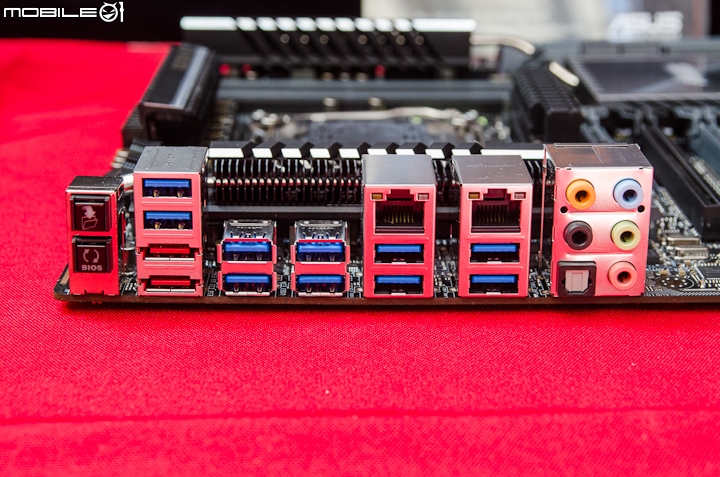

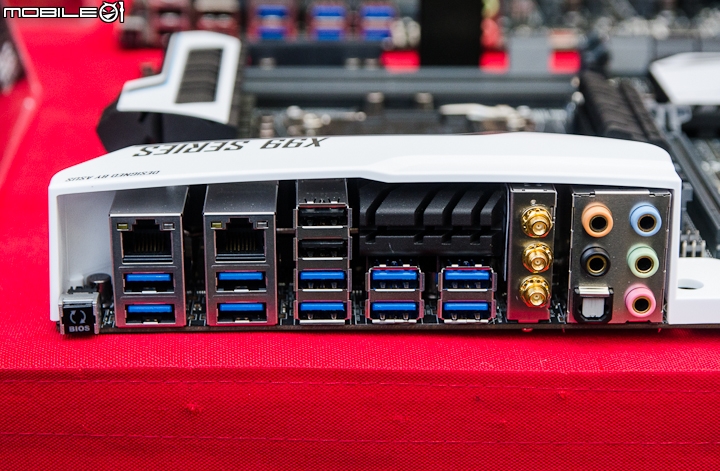

主機板的I/O背板上一共提供了10組USB3.0和兩組USB2.0傳輸埠。而且除了兩組可支援Gigabit頻寬的有線網路埠之外,也直接設置了一個具備3T3R天線的802.11ac網路卡,最高可達到1300M的無線傳輸速度。至於音效部分,也同時提供了3.5mm以及光纖傳輸端子。

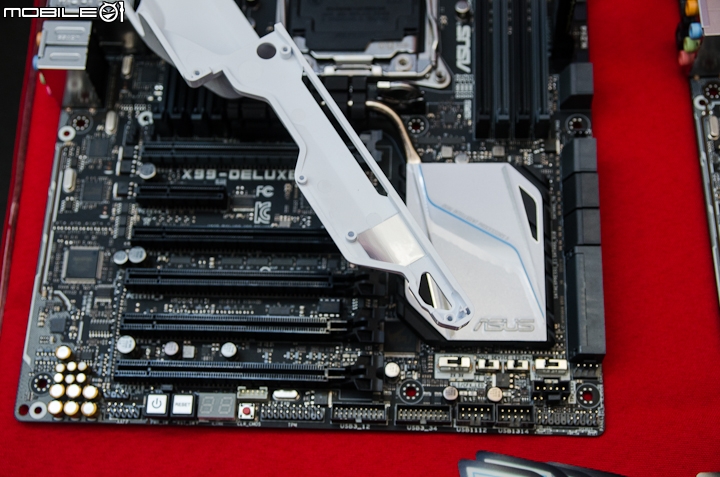

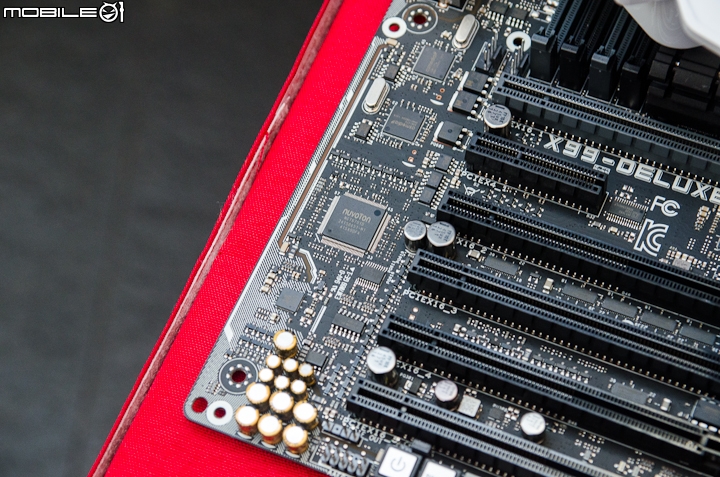

打開這次搭載在X99 DELUXE上面的白色遮罩之後,可以看到音效區域也是採用獨力的電路設計,並且在遮罩上,也有加入一個EMI遮蔽的設計來減少雜訊干擾情況,讓音質可以比較乾淨一些。

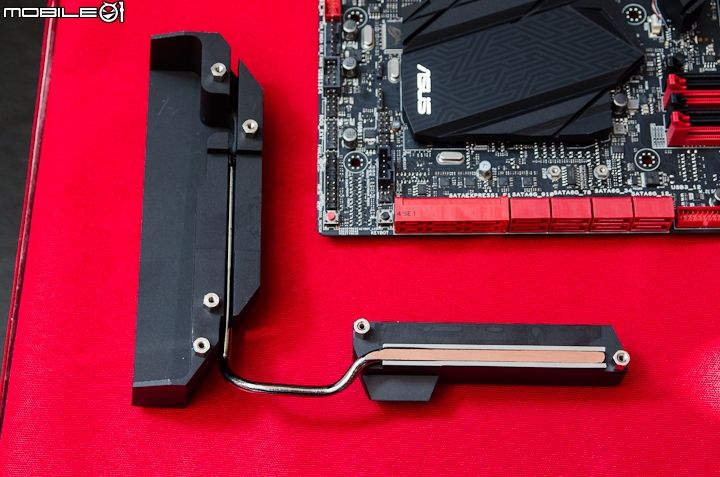

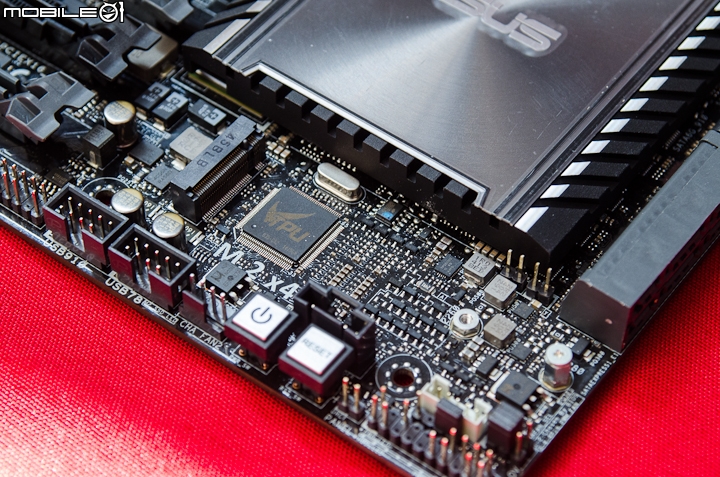

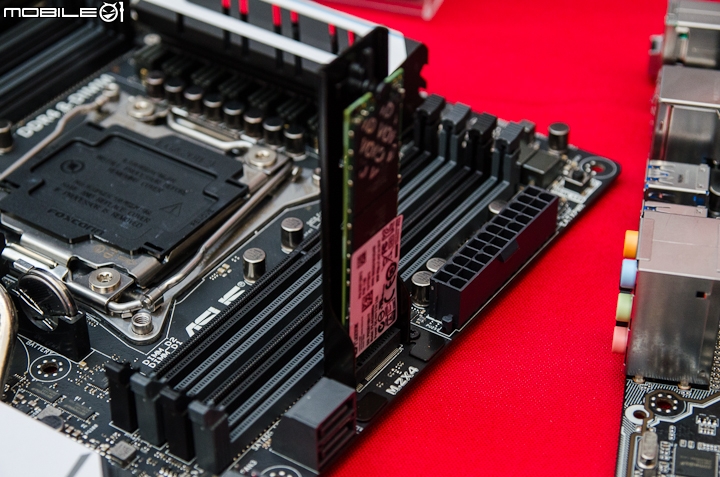

儲存規格方面,在這款主機板上也有加入了一個M.2介面的硬碟插槽,而且特別的是,這個傳輸埠的頻寬是直接連結處理器的4條PCIe 3.0通道,傳輸速度最高可達到32Gb。另外,由於這個M.2插槽是採用直立式的安裝設計,所以必須使用配件內提供的安裝背板來固定硬碟。

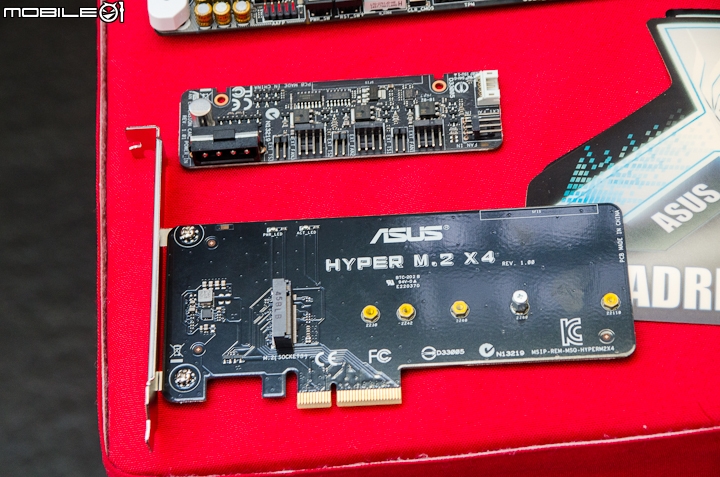

除了主機板上直接搭載的M.2插槽之外,在X99 DELUXE主機板所提供的配件中,還有附上一張PCIeX4轉M.2介面的擴充卡,讓有需要的使用者可以再多安裝一個M.2的固態硬碟。此外,在配件中還有提供一個風扇電源的擴充卡,讓使用者可以增加更多的風扇來加強系統的散熱效果。

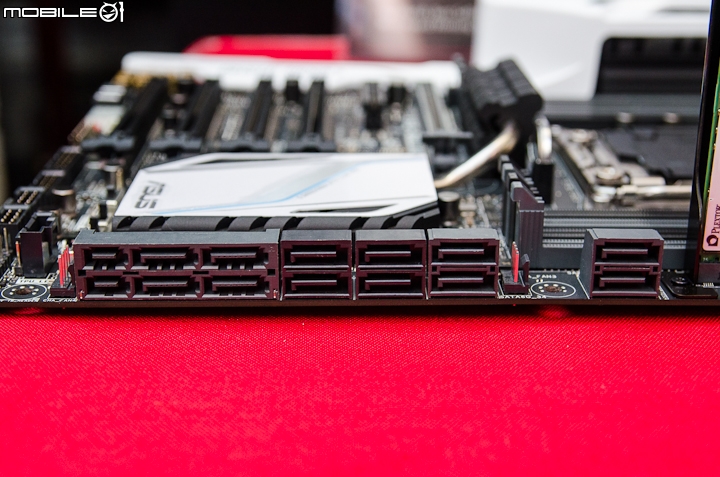

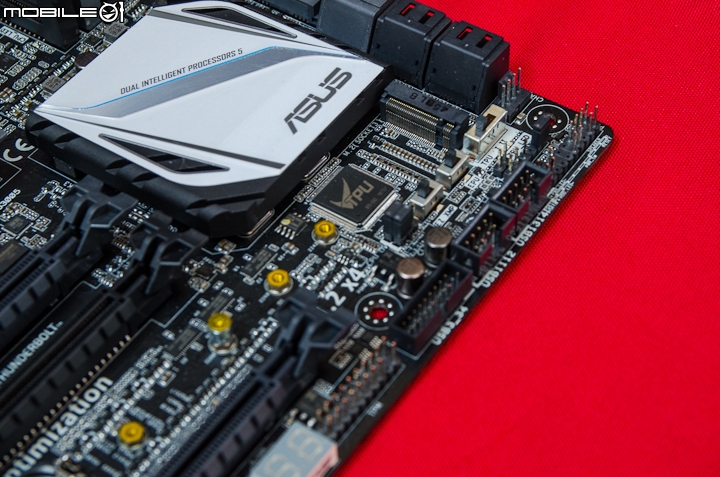

這款X99 DELUXE主機板上一共提供了8組SATA 6Gb/s以及兩組SATA Express傳輸埠,而其中一組SATA Express是透過ASM 106SE控制晶片擴充。



華碩X99-A主機板

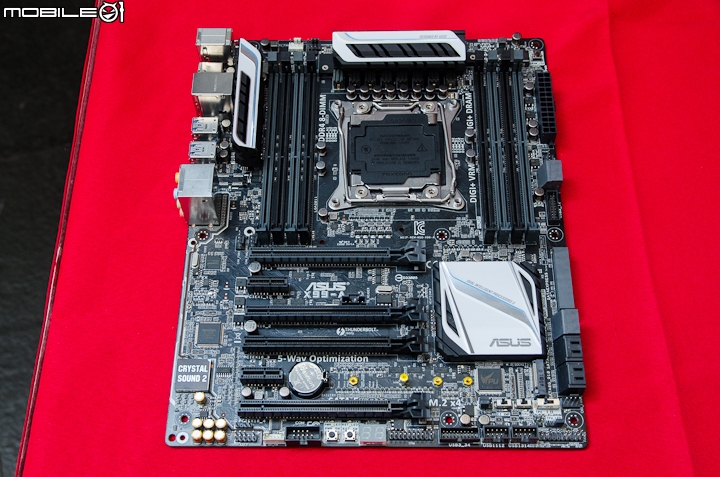

這次的發表會上還有展出了一款算是比較入門級的X99-A主機板,其部分規格與配件部分會跟X99 DELUXE主機板有些不同。

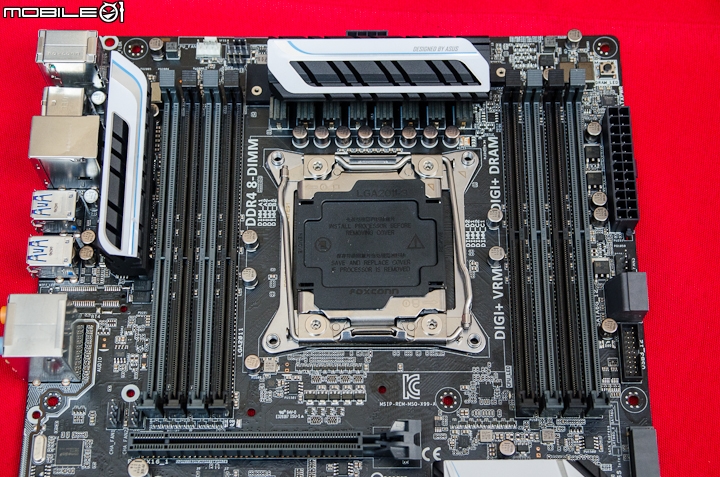

主機板上的處理器腳座一樣也是採用ASUS O.C. Socket技術,並且具備8組DDR4記憶體插槽。


擴充支援方面,X99-A則是提供了4組PCIex16以及2組PCIex1的擴充插槽。

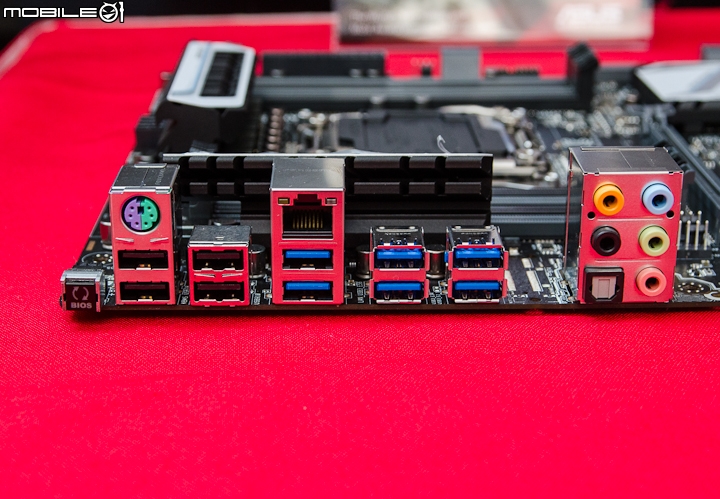

I/O背板規格部分,X99-A提供了6組USB3.0以及4組USB2.0傳輸埠,並且還有保留了一組鍵盤滑鼠共用的PS/2傳輸端子。網路規格方面,則只有提供一組透過Intel晶片控制的RJ-45有線網路埠,可支援Gigabit網路頻寬。不過這款X99-A就沒有提供無線網路模組。

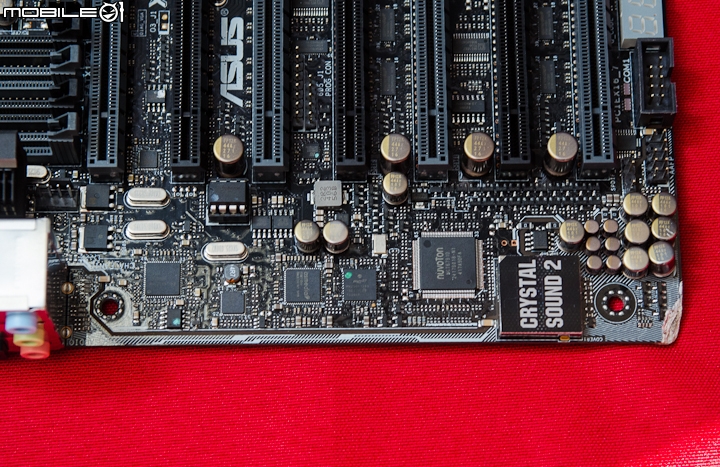

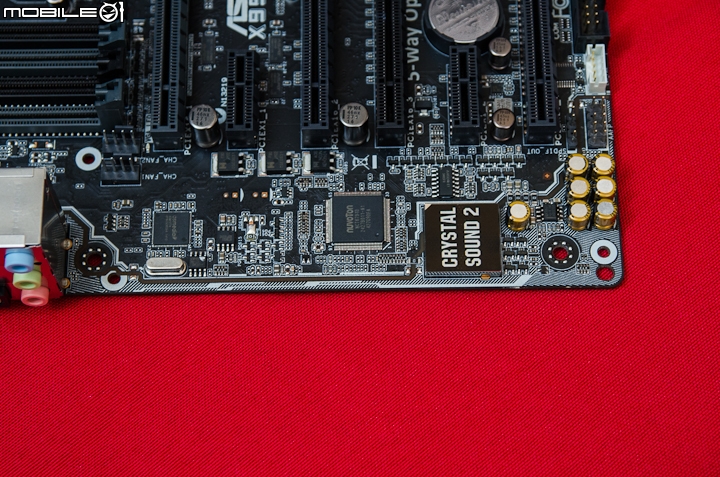

雖然在X99-A主機板上沒有像X99 DELUXE一樣加入整體的遮罩設計,但在音效晶片上仍然有加入金屬的EMI遮蔽設計,並且一樣是採用獨立的音效電路。

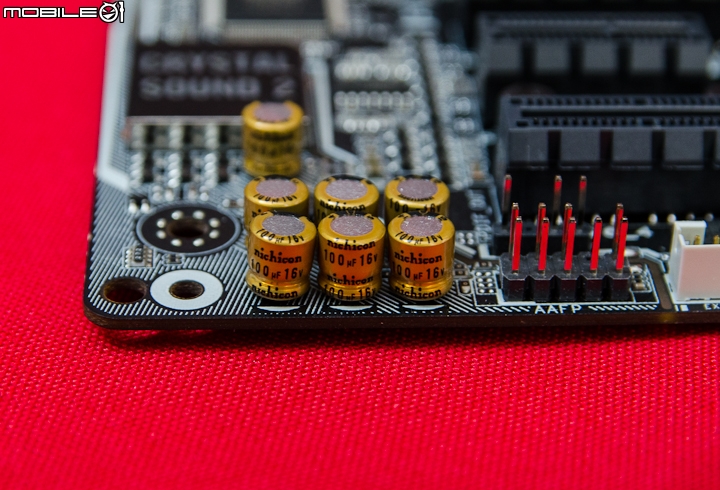

音效區域所搭載的電容是由nichicon推出的音響級電容。

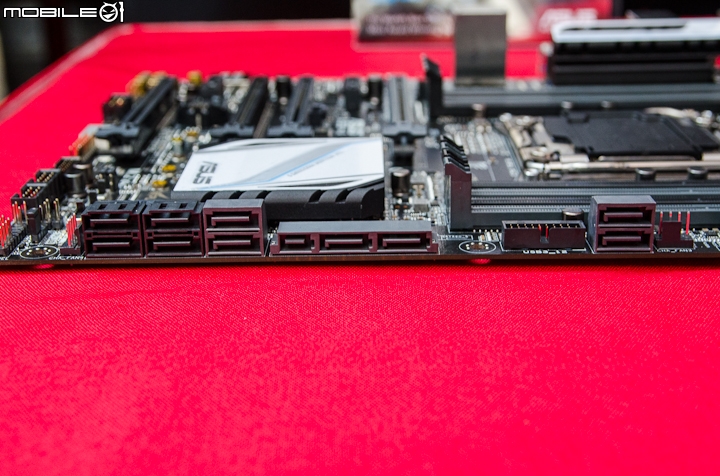

儲存規格部分,這款主機板上一共提供了8組SATA 6Gb/s以及一組SATA Express傳輸埠,若是使用者不會用到SATA Express時,其中的兩組SATA傳輸埠都可分別連結一般SATA傳輸介面的裝置。

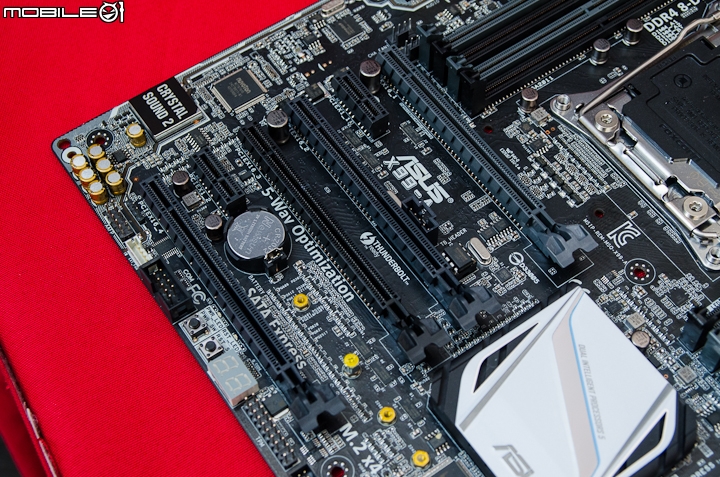

在晶片組旁邊可以看到,這款主機板也有提供一組M.2介面的硬碟插槽,並且可支援至22110的長度規格。



華碩X99-E WS工作站主機板

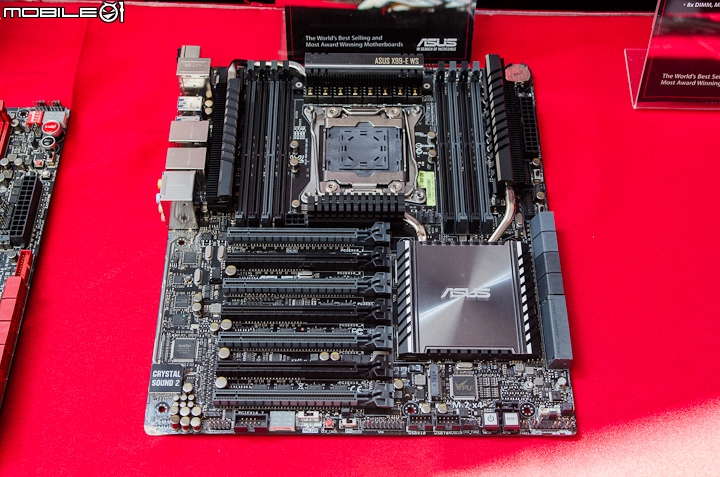

除了剛剛介紹的兩款通路版X99主機板之外,這次華碩針對有多張繪圖卡串聯需求的工作站電腦使用者,也特別推出了一款型號X99-E WS的工作站主機板。

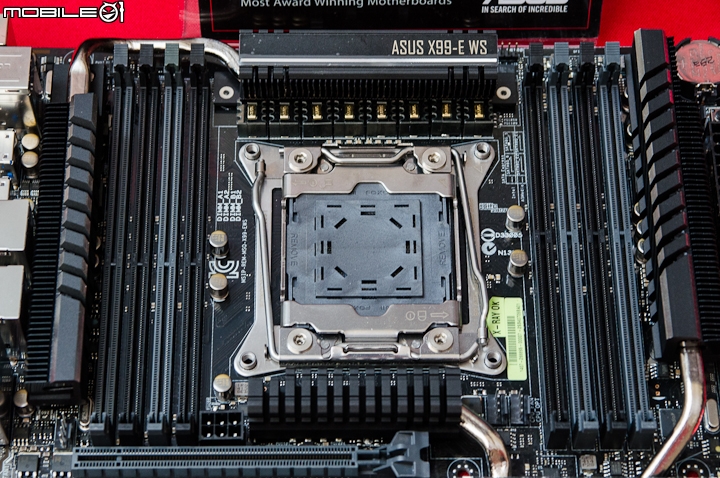

這款主機板上一樣也是設置了8組DDR4記憶體插槽,並且也是導入了ASUS O.C. Socket技術。

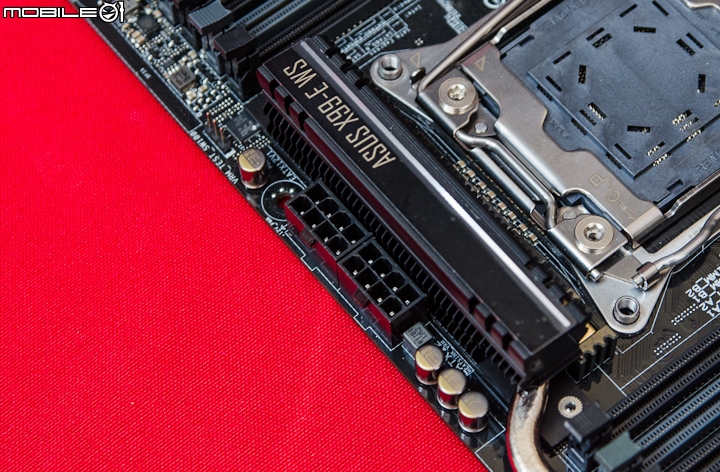

主機板上提供了兩組8Pin的處理器供電。

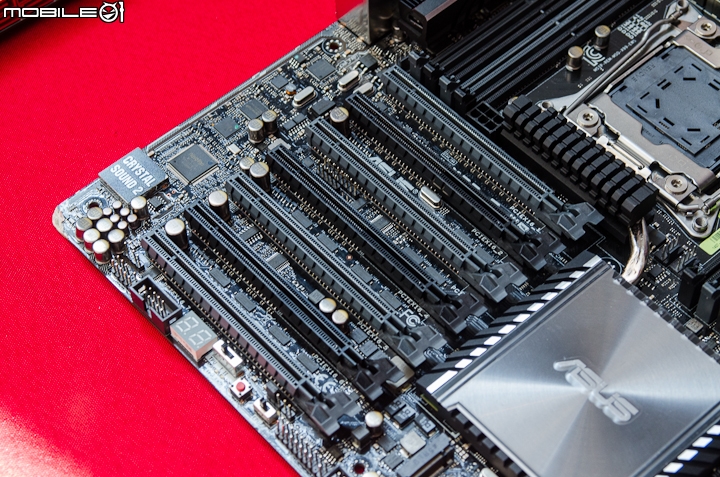

X99-E WS主機板上一共提供了7組PCIex16的插槽,讓有多張繪圖卡串聯需求的使用者有更多的擴充空間。


在I/O背板的部分,這款主機板一共提供了10組USB3.0以及兩組eSATA傳輸埠,並且也有提供兩組RJ-45的Gigabit有線網路埠。


雖然是工作站主機板,但在音效區域一樣也是採用獨立電路的設計,並且在音效晶片上也加入了一片金屬EMI遮蔽。


儲存規格方面,這款主機板一共提供了8組SATA 6Gb/s以及兩組SATA Express傳輸埠。


另外,在晶片組旁邊也有設置了一個M.2的傳輸介面,可支援至2260長度規格的M.2固態硬碟。



華碩USB 3.0 TRANSFER Express配件

最後,除了主機板產品之外,現場還有特別介紹了一個華碩即將推出的USB 3.0 TRANSFER Express(暫訂名稱)周邊配件。

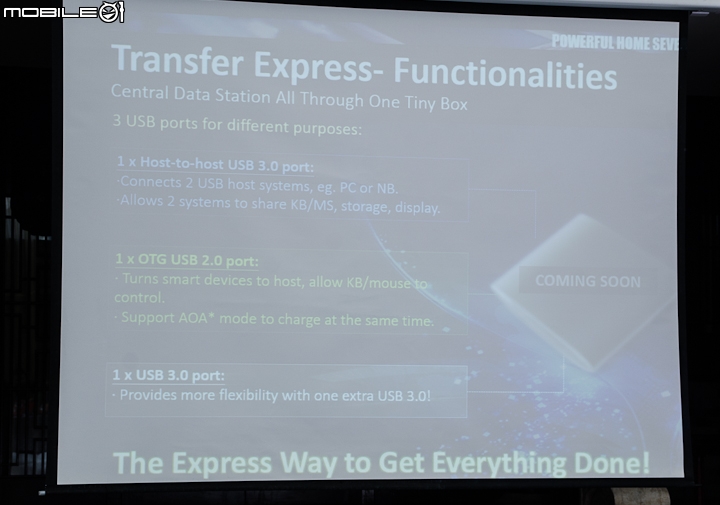

這個配件主要有三個功能,第一個Host-to-host功能是可以利用這個配件並透過USB3.0傳輸線直接一台電腦的桌面以及滑鼠鍵盤傳輸到另外一台電腦上。第二個OTG功能,則是可以裝這台配件連結行動裝置,並在配件上連接滑鼠鍵盤來操控行動裝置。第三個功能就是一般的USB3.0擴充埠。

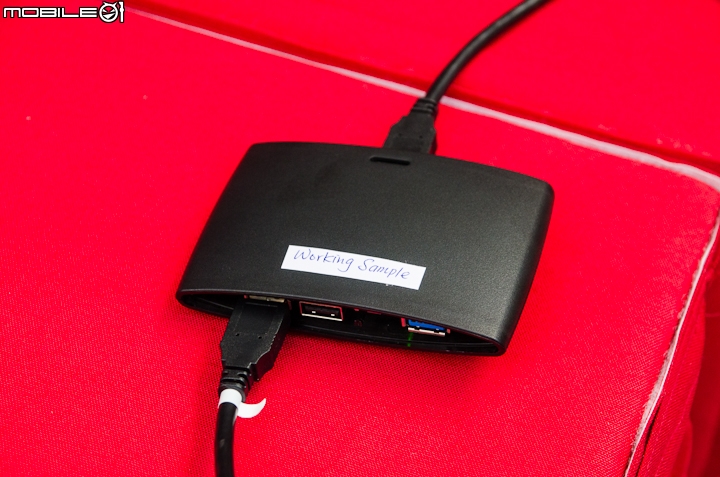

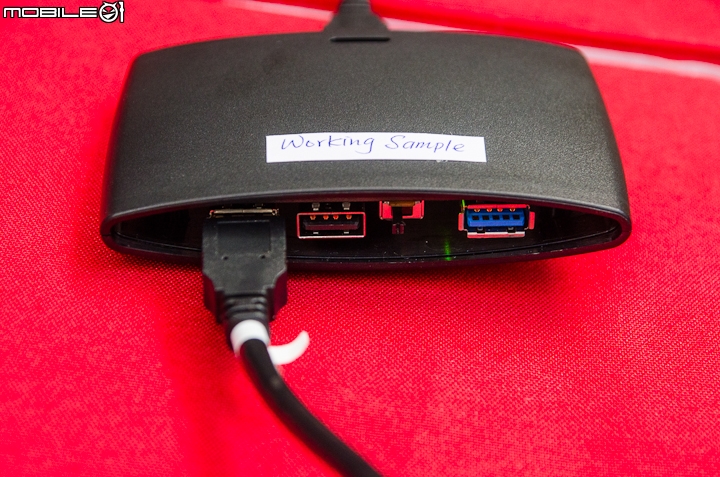

現場展出的USB 3.0 TRANSFER Express配件目前還只是工程樣品,未來出貨時,外觀設計應該會有些不一樣。實際使用的時候,則需要透過中間的開關來切換不同的功能。



華碩ROG系列RAMPAGE V EXTREME主機板介紹

再來看到的則是華碩在ROG系列所推出的X99主機板。這次ROG系列的X99主機板型號為RAMPAGE V EXTREME(以下簡稱R5E),是由華碩的產品經理Eric來介紹產品特色。

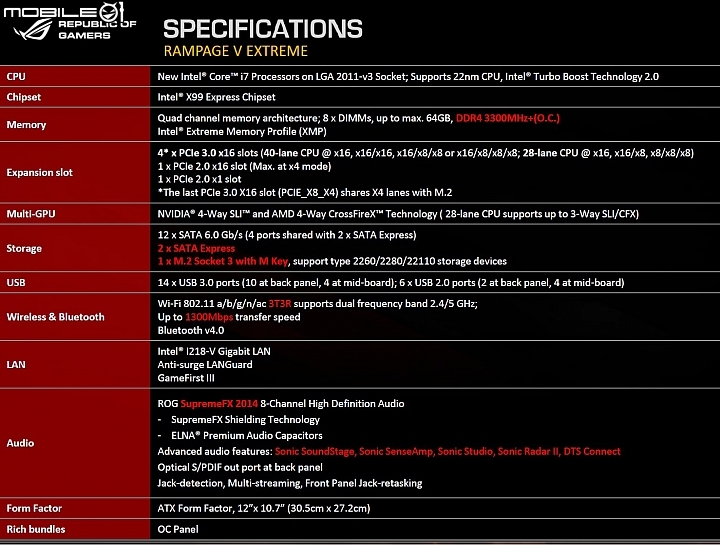

底下先附上官方所提供的規格表給大家做個參考。

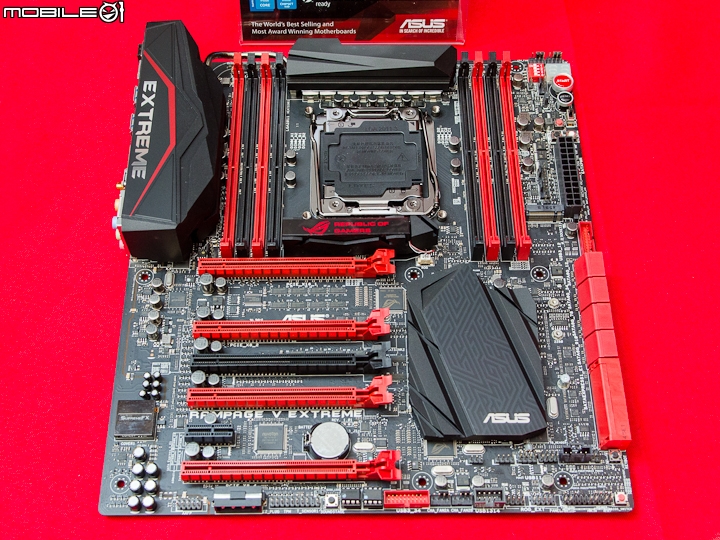

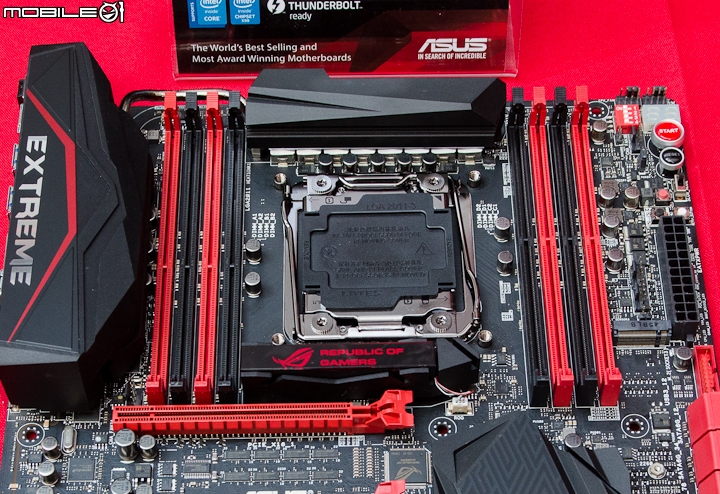

R5E主機板上的處理器腳座一樣也是搭載華碩在X99系列主機板上所加入的O.C. Socket技術,而且跟一般X99主機板比較不同的地方,就是還有特別採用了X-Socket II的設計,讓喜歡超頻的玩家可以比較方便地安裝液態氮散熱炮管。至於記憶體規格部分,這款主機板上也是提供了8組DDR4記憶體插槽,最高可支援至3300MHz的運作時脈。

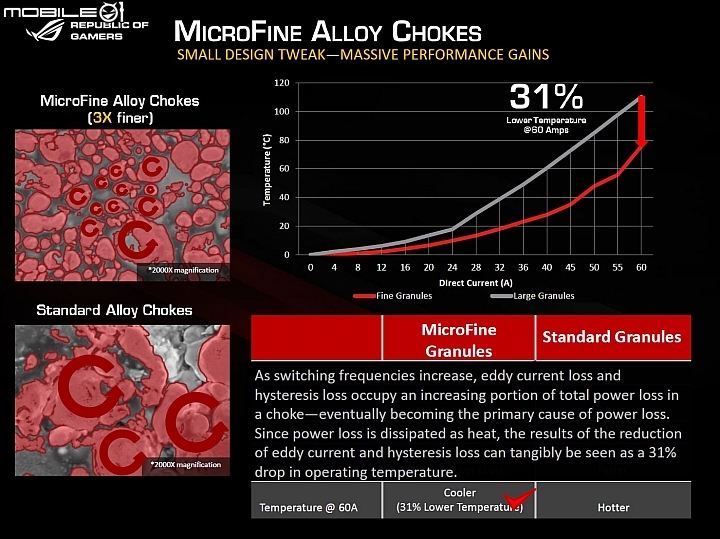

另外,在處理器的供電用料的部分,除了改用整合MOSFET驅動、High&Low Side MOSFET的PowIRstage晶片之外,還有加入細微粉末合金電感(MicroFine Alloy Choke)。比起一般的供電元件,這次R5E主機板的設計則是可以增加供電轉換效率與降低廢熱產生,讓處理器在超頻狀態時有更好的穩定度。




處理器供電元件上所配置的散熱器,也跟顯示卡一樣採用了DirectCU的做法,直接以熱導管接觸MOSFET來加快導熱效率。

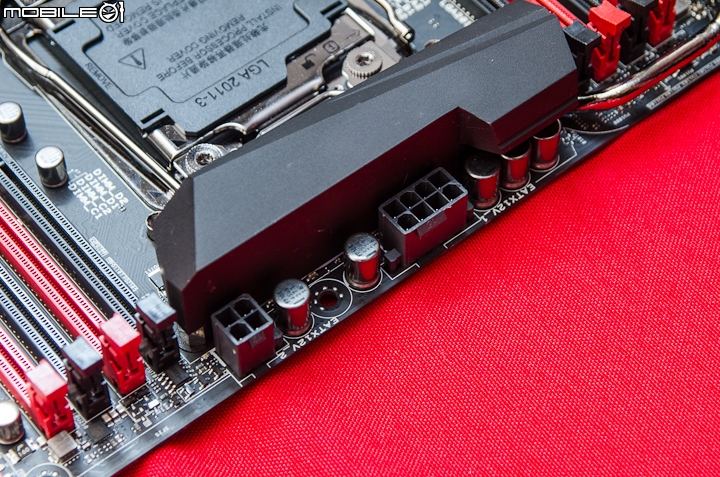

處理器的部分也設置了8Pin和4Pin的供電接頭。

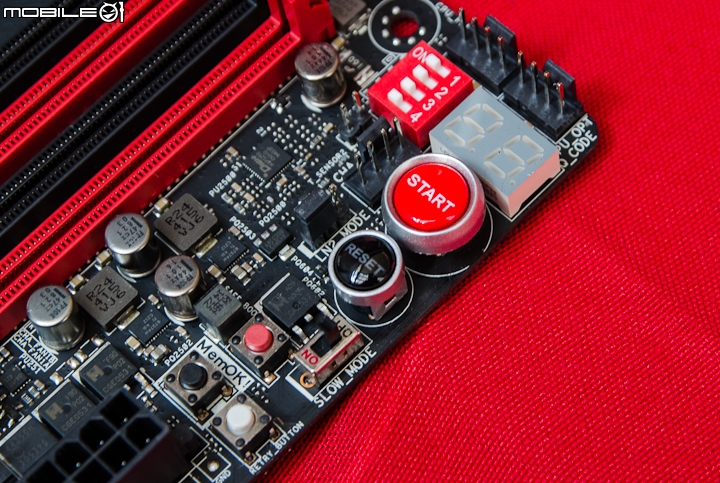

在記憶體旁邊也設置了幾個實體快捷按鍵,其中除了幾個比較常見的電源、重新開機、Debug燈號和MemOK!功能的按鍵之外,這次R5E還有新加入了紅色的Safe Boot和白色的RETRY Button兩個快捷按鍵。

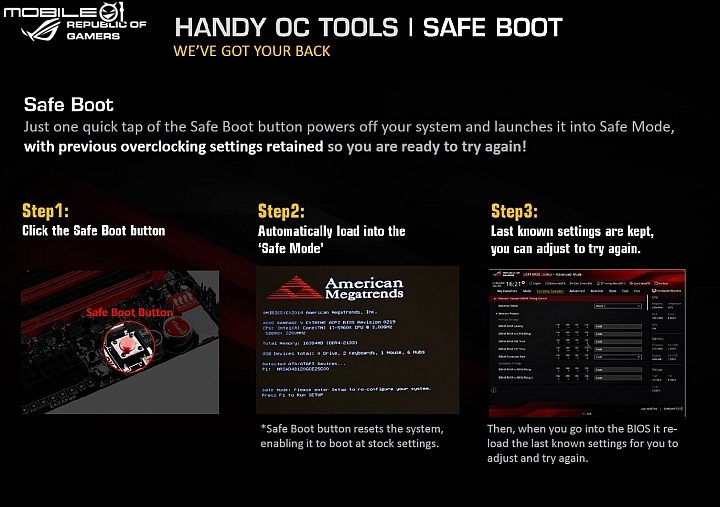

其中的Safe Boot功能是可以讓超頻玩家在遇到因為超頻設定而開不了機的狀況時,直接按下這個按鍵就可以將以預設值設定進入BIOS介面,並且會保留玩家先前的超頻參數。

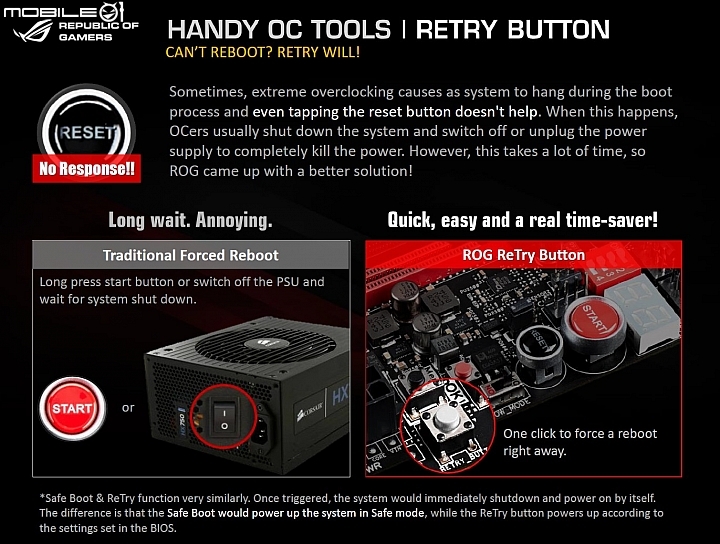

而另外一個RETRY Button按鍵的功能,則是可以直接達到斷電並重新開機的進入OS的功能,不用再像以往一樣,得自己手動關閉電源或是長按電源按鍵。

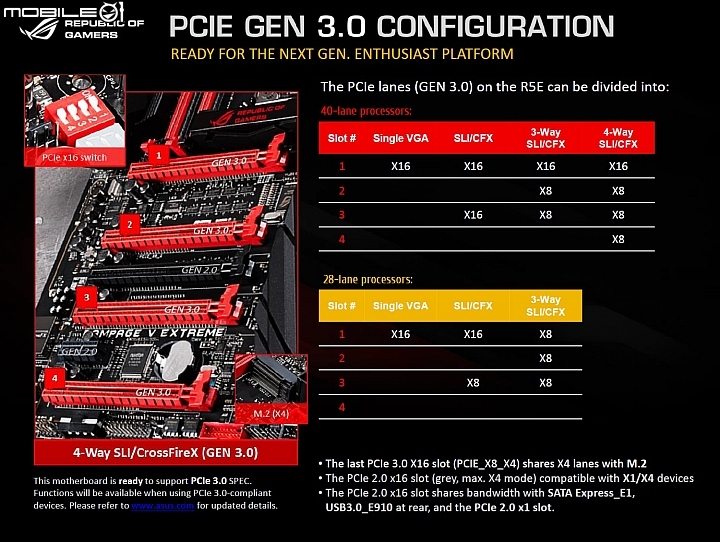

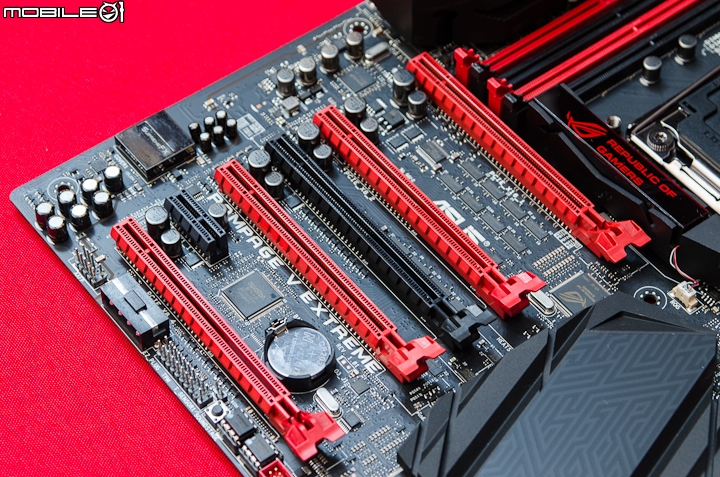

R5E主機板上搭載了5組PCIex16和一組PCIex1的擴充插槽,其中四組紅色PCIex16插槽的通道,是直接連結處理器,可達到PCIe 3.0的傳輸速度,並能支援4Way SLI或是CrossFireX的多卡串聯技術。至於黑色的PCIex16和PCIex1插槽的通道則是由X99晶片組提供,只能最多可以達到PCIe 2.0x8和PCIe 2.0x1的傳輸速度。


不過,當使用者架設4Way SLI或是CrossFireX設備時,因為PCIe 3.0通道數量限制的問題,所以M.2的介面就沒有辦法使用。另外,若是使用者搭配的處理器是只有具備28條PCIe 3.0通道的Core i7-5820K時,也會因為PCIe3.0通道數的限制,只能夠支援3Way SLI或是CrossFireX。

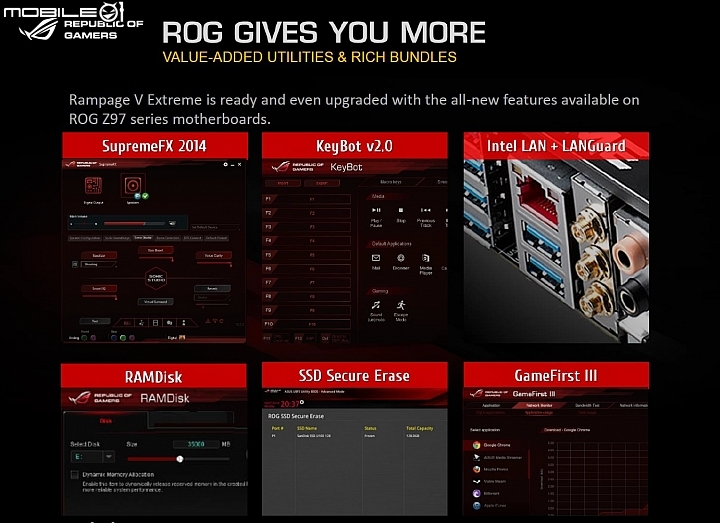

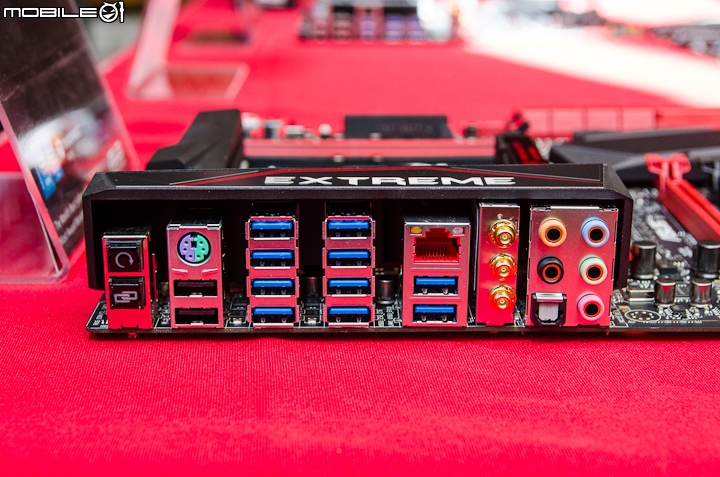

R5E的I/O背板提供了10組USB3.0、兩組USB2.0,並且也保留了一組滑鼠鍵盤共用的PS/2插槽。網路的部分,除了有一組由Intel I218-V晶片控制的Gigabit有線網路埠之外,這次的R5E也直接搭載了一張802.11ac無線網路卡,並具備3T3R的網路天線,最高可達到1900M的無線傳輸速度。至於音效方面,R5E有導入了SupermeFX 2014的音效技術,可支援7.1聲道的音效輸出,並有提供3.5mm以及光纖兩種音效輸出端子。另外,在I/O背板最左邊也設置了Clear CMOS以及ROG Connect功能的快捷按鍵。

而背板上的10組USB3.0傳輸埠中,左邊4組是由X99晶片組原生提供,背板中間4組以及主機板上的4組前置USB3.0傳輸埠,則是透過兩顆ASM1074晶片擴充,另外,背板右邊的兩組USB3.0傳輸埠,是透過一顆asmedia 1142控制晶片擴充,而且特別的是這顆晶片其實已經可以支援至USB3.1,所以之後很有可能可以透過驅動程式更新的方式,讓這兩個傳輸埠達到USB3.1的傳輸速度。

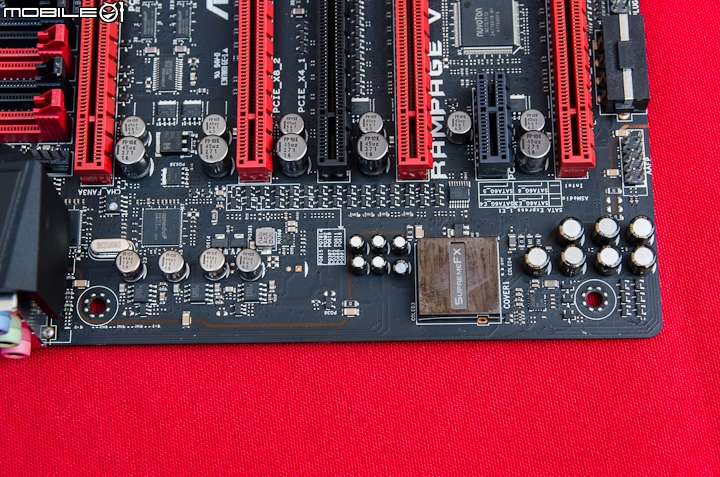

這款R5E主機板的音效電路區域也有採用獨立電源線路的設計,並且在音效晶片上也加入了一片金屬EMI遮罩,減少雜訊干擾的問題。

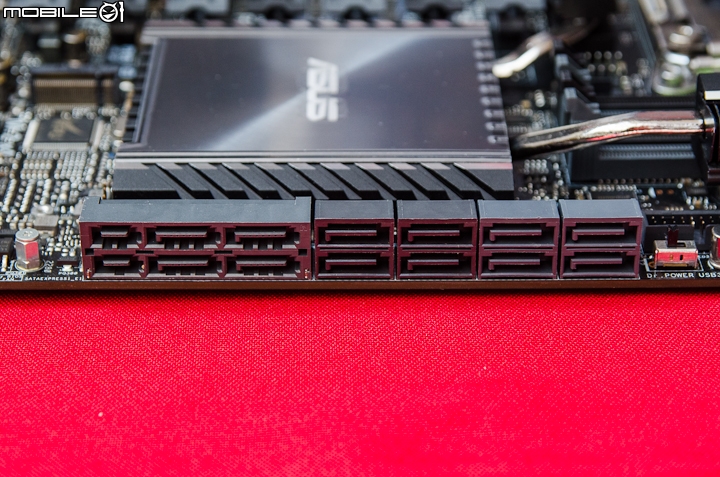

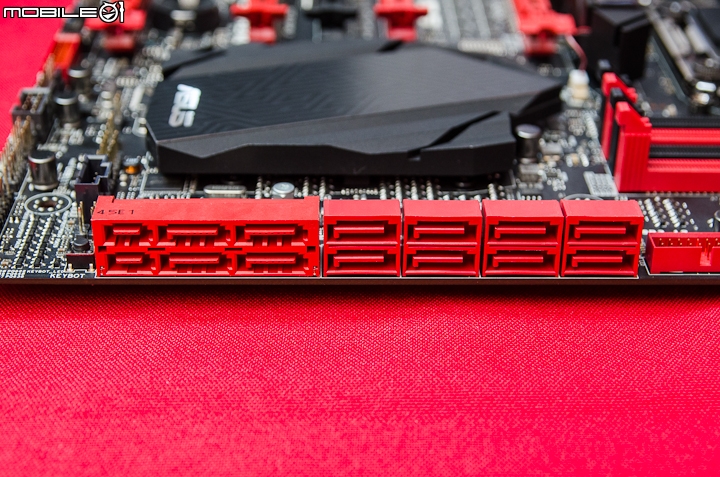

儲存規格方面,這款R5E有提供了8組SATA 6Gb/s和兩組SATA Express傳輸埠,而其中的一組SATA Express則是透過ASM106SE晶片擴充。

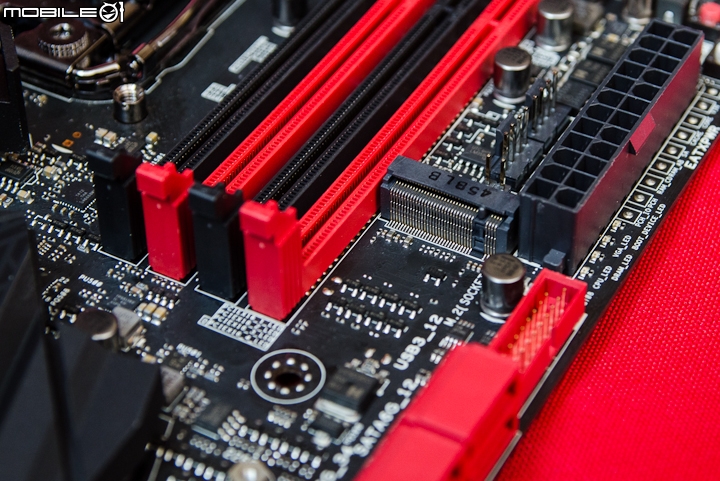

除了SATA傳輸埠之外,R5E上面也有提供一組M.2的插槽,而且更特別的是,這個M.2的通道是直接走處理器的PCIe 3.0x4。不過,也因為這樣的設計,若是使用者會用到4Way SLI或是CrossFireX的配置時,這個M.2插槽就沒有辦法作用。


除了SATA傳輸埠之外,R5E上面也有提供一組M.2的插槽,而且更特別的是,這個M.2的通道是直接走處理器的PCIe 3.0x4。不過,也因為這樣的設計,若是使用者會用到4Way SLI或是CrossFireX的配置時,這個M.2插槽就沒有辦法作用。



華碩ROG GLADIUS電競滑鼠

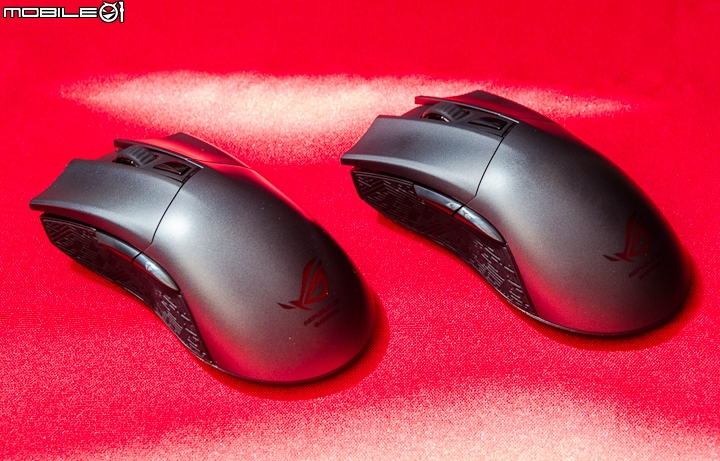

這次的發表會上,除了介紹Intel X99的主機板之外,現場還有介紹了一款即將上市的ROG GLADIUS電競滑鼠。這款滑鼠最特別的一點,就是左右鍵的微動開關不像一般滑鼠是直接焊在電路板上,而是設計了可抽拔的腳座,所以之後要是遇到微動開關損壞的問題,只要直接抽拔就可以更換。另外,這款滑鼠還採用了可更換線材的設計,並且是採用micro USB的接頭設計,讓使用者可以快速更換自己適用的傳輸線材。


鼠身左側也有設置了兩個快捷按鍵,並可自己設定需要的功能。而這個兩個按鍵都是採用滑壓的設計,使用者只要側滑一下姆指就可以啟動按鍵,不用再抬起手指來按。

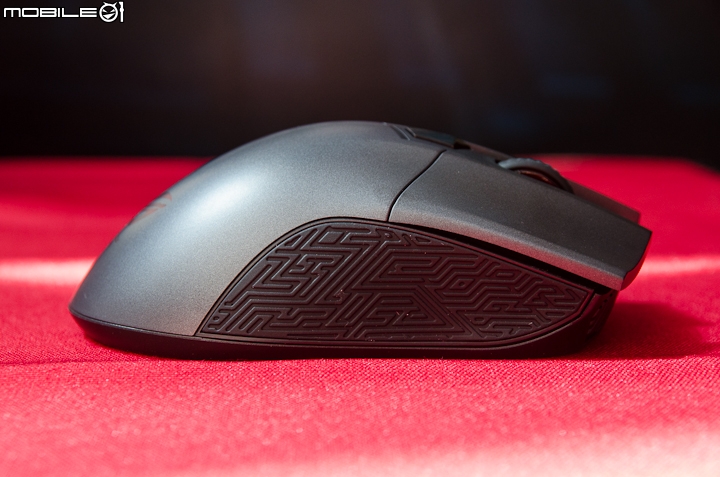

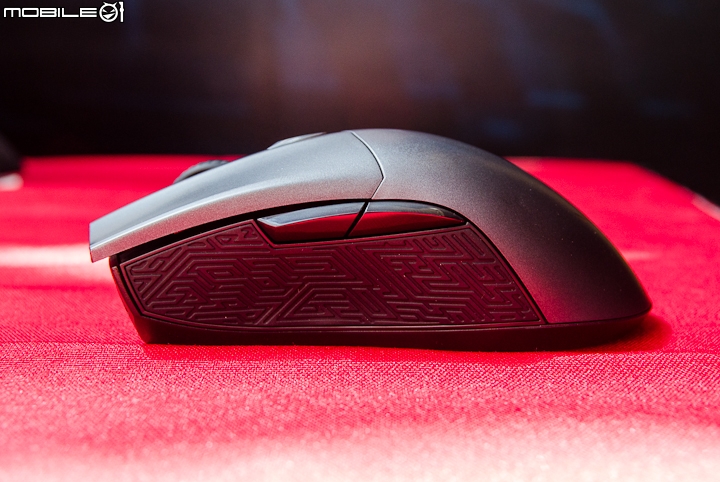

鼠身兩側也都有設置了特殊紋路的防滑墊。

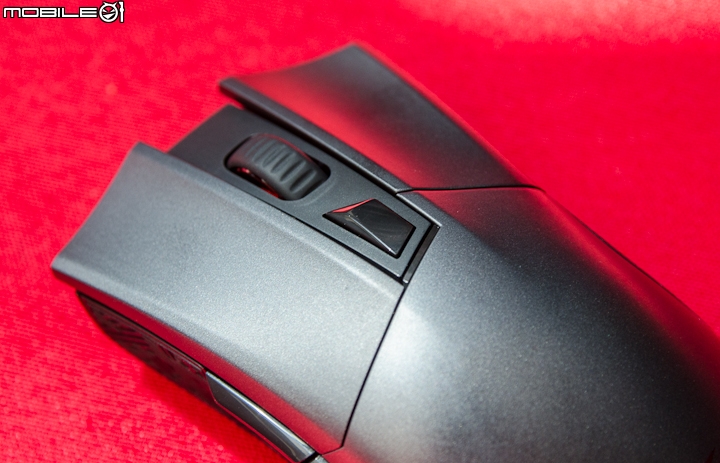

在滾輪後方按鍵的是可以快速切換DPI值,也可以自己透過軟體來編輯需要的功能或是巨集。


這款滑鼠是採用光學感應器,最高可達到6400 dpi、200ips追蹤速度、50g的加速度以及1000Hz的響應頻率。至於為什麼是採用光學而不是雷射感應器,就產品經理表示:雷射感應器雖然可以適用更多的表面材質,但是當玩家在玩遊戲的時候,要是想拿起滑鼠移動到比較順手的位置時,就會因為雷射感應器太過靈敏,而使滑鼠游標產品飄動。但光學感應器因為只要離開桌面1.5mm就會停止反應,這樣便能夠減少因為移動滑鼠所產生的飄動問題。

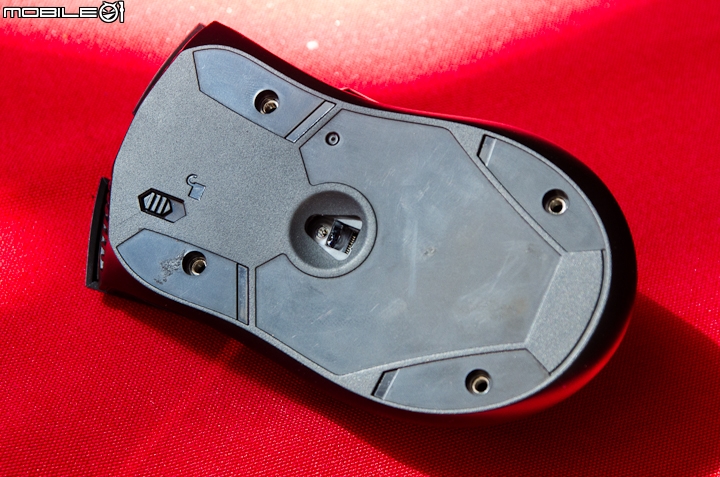

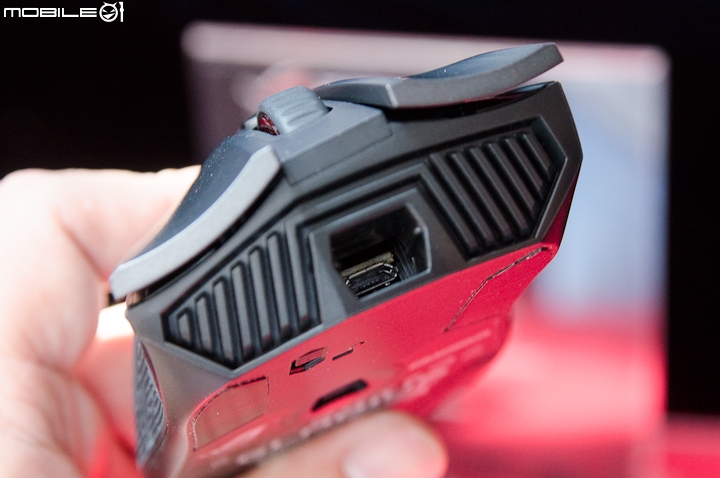

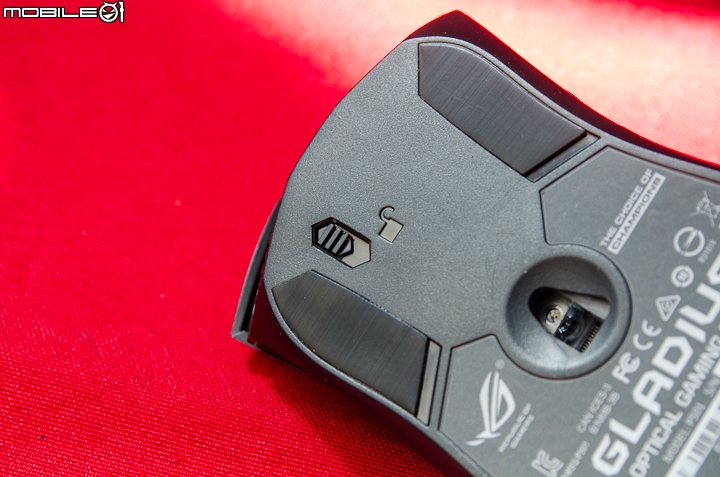

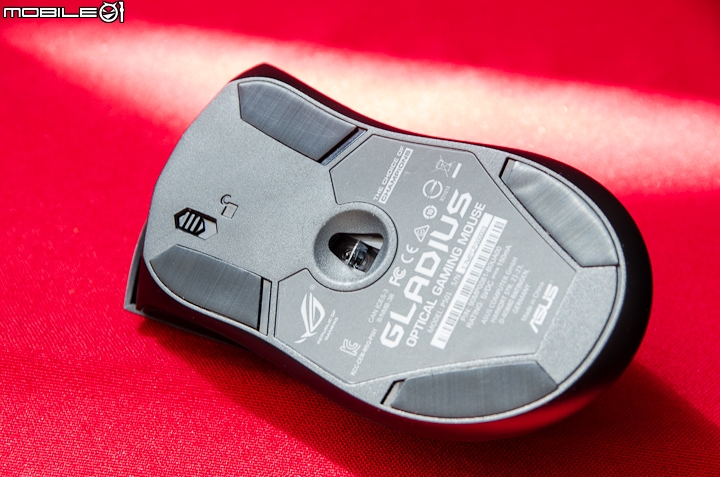

在滑鼠背面可以看到一個開關,這個是用來固定滑鼠的傳輸線,需要更換線材的時候,只要打開這個開關就可以拔出傳輸線。


滑鼠的傳輸接頭其實是採用Micro USB的設計,所以除了隨附的線材之外,只要是Micro USB的傳輸線都可以用來連結這款滑鼠。


若是要更換微動開關的話,需要先撕下四個鼠墊才可以看到固定的螺絲。

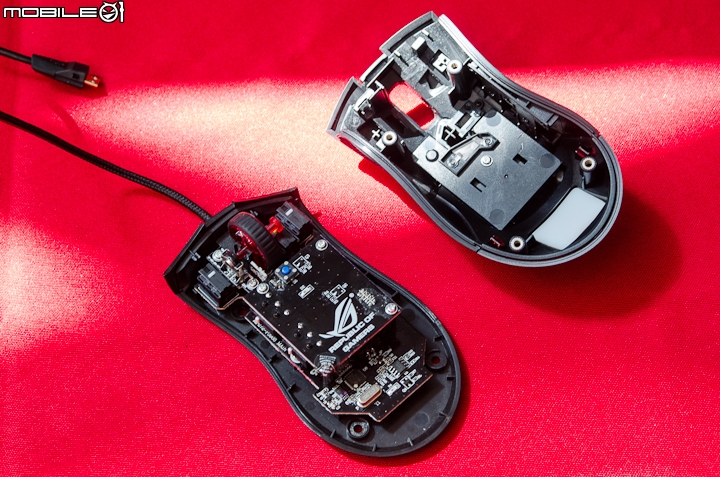

卸下四顆螺絲就可以直接拿起上蓋。

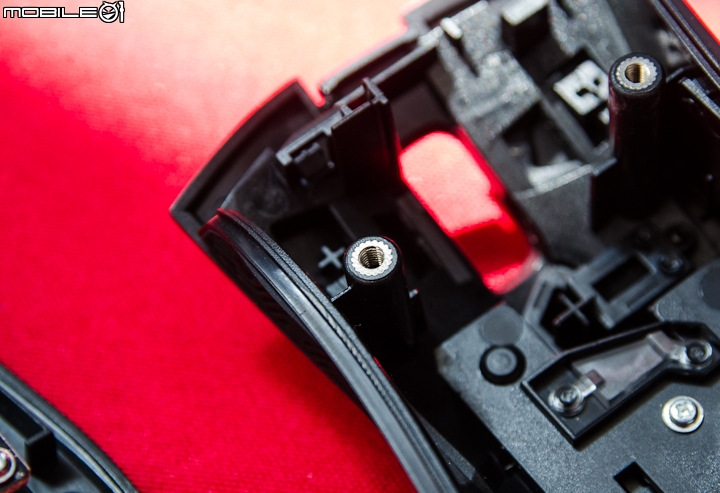

用來固定的螺絲孔也採用了金屬材質的設計,以減少崩牙或是塑膠斷裂的問題而無法固定滑鼠。

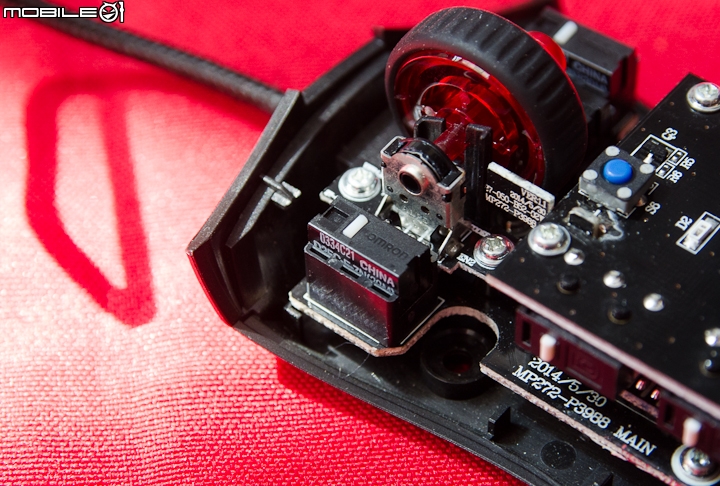

出廠的時候,滑鼠會先預載歐姆龍的白點微動,耐用度可達到2千萬次的點擊次數。若是想要使用不同微動或是損壞的話,直接拔起微動就可以更換。

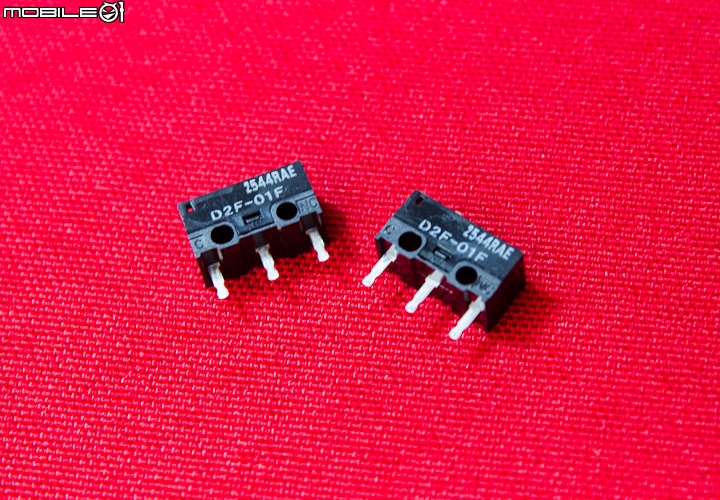

除了預載的歐姆龍白點微動開關之外,配件內還有多提供一組歐姆龍的灰點微動,讓使用者可以看自己喜歡哪個點擊手感更換或是以後備用。

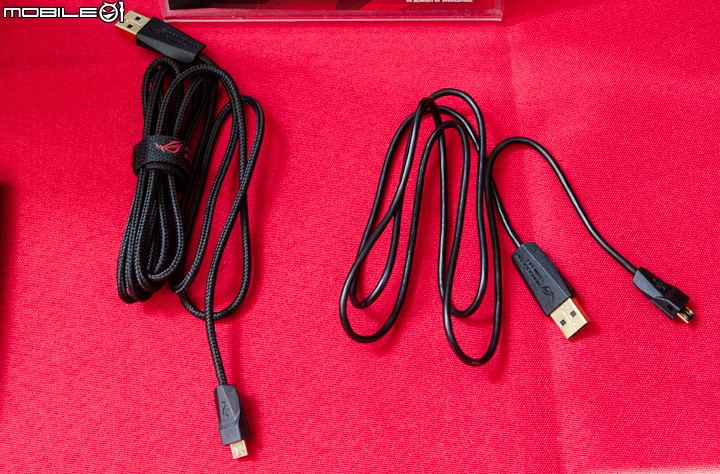

隨附配件裡面也提供了兩條傳輸線,一條是編織線材,另一條則是一般的塑膠線材,可以看自己比較習慣哪一種線材來更換使用。

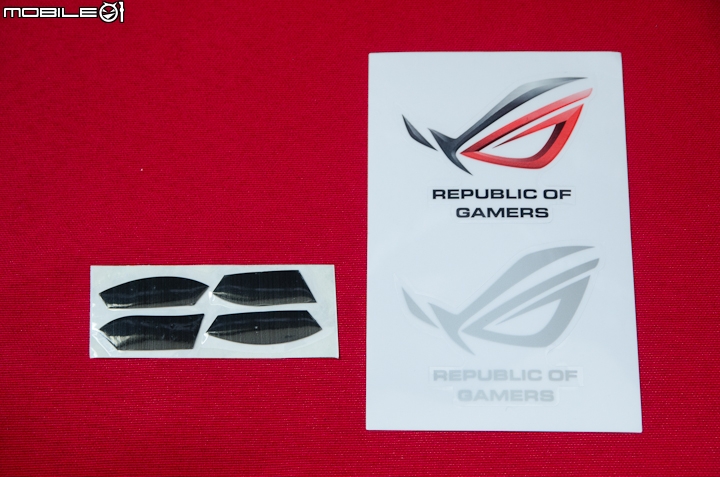

另外,配件內也有多提供一組鼠墊,讓使用者在更換微動開關之後,還可以換上新的鼠墊使用。

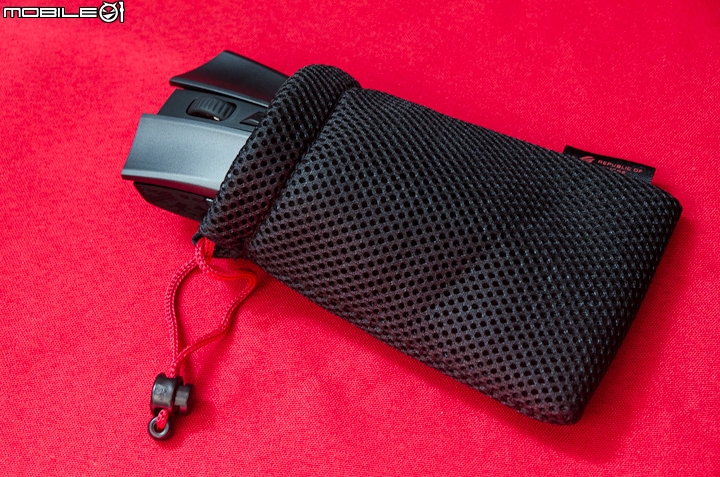

針對有攜帶需求的使用者,配件內還有提供了一個收納袋,讓使用者可以比較方便收納滑鼠。

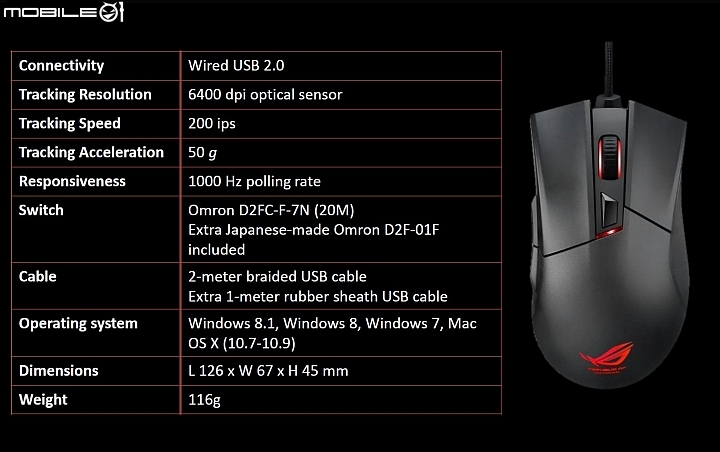

最後附上這次官方提供的ROG GLADIUS電競滑鼠規格表給大家做個參考囉!
