現在每個人手邊能夠連結網路的裝置愈來愈多,無論是家中或是辦公環境,對於無線網路的需求也就愈來愈大。針對這樣的需求,D-Link近來也推出了一款可支援2.4GH與5GHz雙頻段的802.11ac路由器,並且透過三天線的加持,讓無線傳輸速度最高可達到1900Mbps(600+1300Mbps)。除此之外,D-Link在這款路由器上還有提供了一個mydlink的功能,不僅可以讓使用者可以用電腦或是行動裝置從遠端網路連線到家中的路由器進行流量監控或功能設定,若是在路由器上有外接USB儲存裝置時,亦能夠透過這個功能來遠端存取資料,當作雲端儲存空間使用。


D-Link DIR-880L開箱與規格介紹

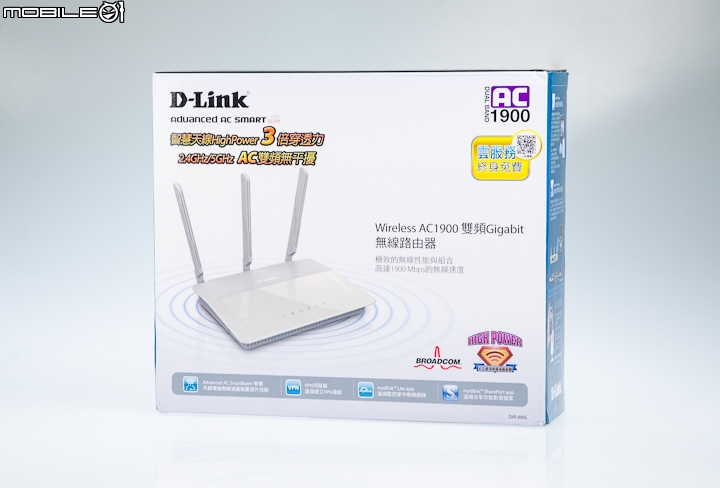

從外盒包裝上可以看到這次D-Link推出的DIR-880L是採用Broadcom的雙核心處理器,支援802.11ac網路協定以及2.4GHz和5GHz的網路頻段。而且透過三天線的設計,也讓這款路由器的無線傳輸可達到最高600Mbps(2.4GHz)+1300Mbps(5GHz)的速度。


外盒背面主要是標示了這款路由器的幾個重點特色以及規格介紹。其中包含了Advanced AC SmartBeam無線訊號加強技術、VPN功能支援、同步雙頻無線傳輸、QoS頻寬管理功能、Gigabit有線網路埠、USB影音分享以及提供行動裝置專用的應用程式等特色。


側邊則是行動裝置應用程式的功能介紹,並可支援Android、iOS以及Windows Phone三種系統平台。

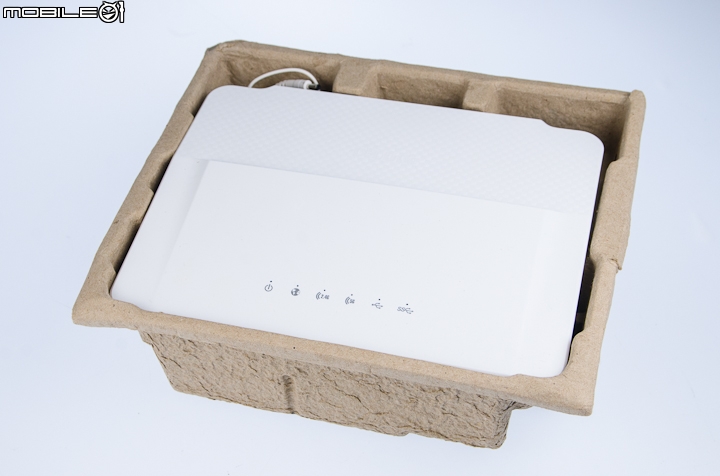

打開外盒之後,就可以看到這款路由器的機身。

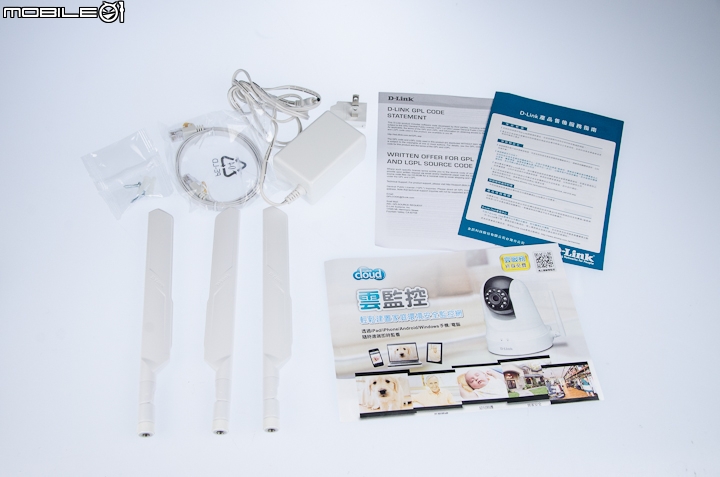

放在機身底下的配件包含了三根可拆式的天線、電源線、網路線材以及一些紙本的說明書和保固說明。

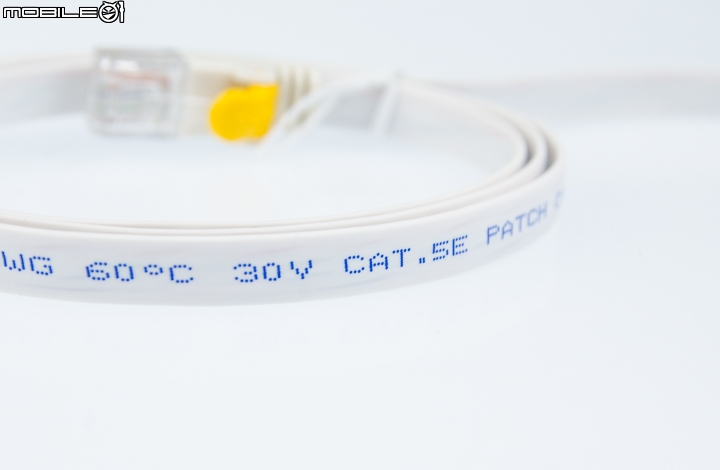

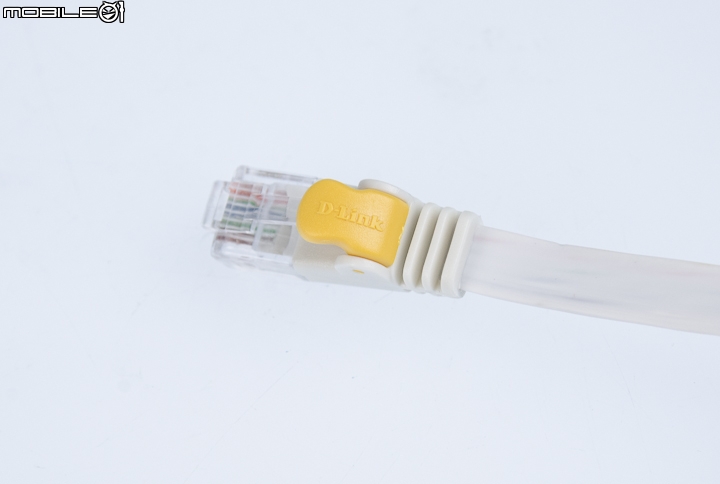

隨附的網路線是扁線的設計,並且是CAT 5e的規格。

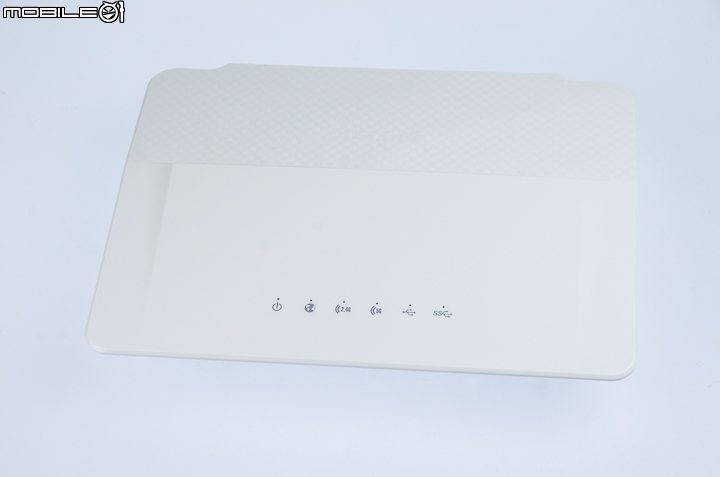

這款路由器的機身前半部是採用鏡面亮白的塗裝設計,並有設置電源、網路、無線訊號以及USB傳輸部的連結訊號燈。而後半部則是搭配了白色的菱格紋表面。

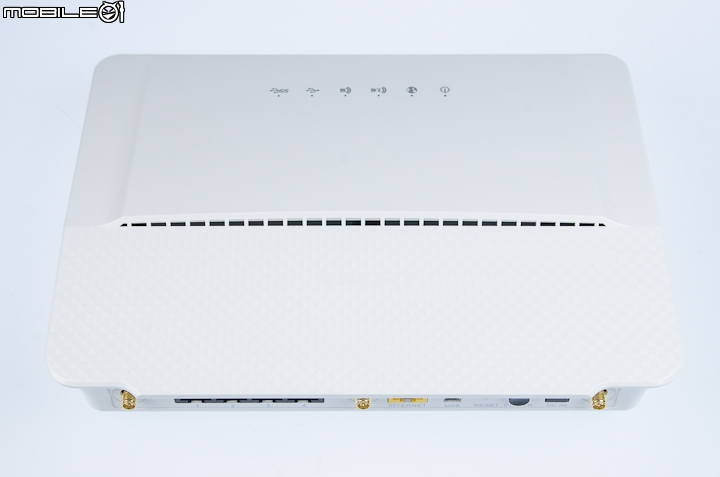

翻到後面的時候,已可以看到上蓋也有設置了一些隱藏孔洞來增加路由器的散熱效果。

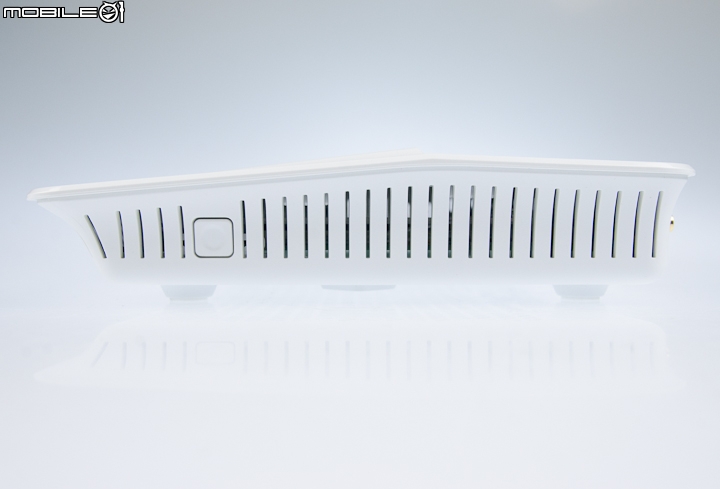

在路由器的右側機身上有設置了一個WPS快速連線的按鍵。

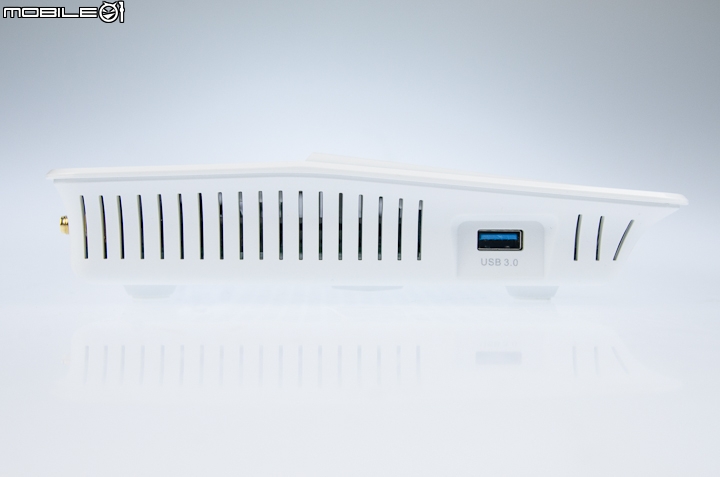

而左側的位置上,則是設置了一個USB3.0的傳輸埠,讓使用者可以連上隨身碟或是隨身硬碟來分享資料,或是接上印表機來共享列印功能。若是接上儲存裝置使用時,必須要是NTFS或是FAT32格式化的硬碟才能夠正常讀取資料。

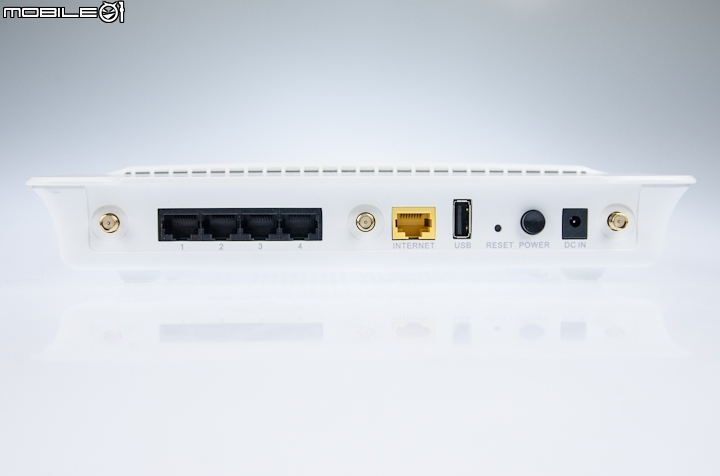

在機身背後的I/O部分,黃色的RJ-45接頭是Gigabit的WAN埠,四組黑色的RJ-45接頭則都是可支援Gigabit頻寬的LAN埠。除了側邊的USB3.0傳輸部之外,背後還有設置一個USB2.0埠,一樣是可以接上USB儲存裝置分享資料或是印表機共享列印功能。

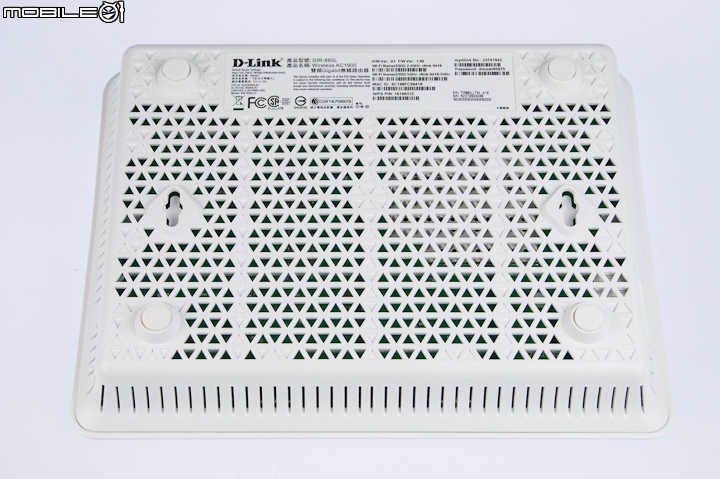

機身底部也是採用許多三角孔洞的設計來增加散熱效果,並且也有設置壁掛孔,讓有需要的使用者可以比較方便安裝。

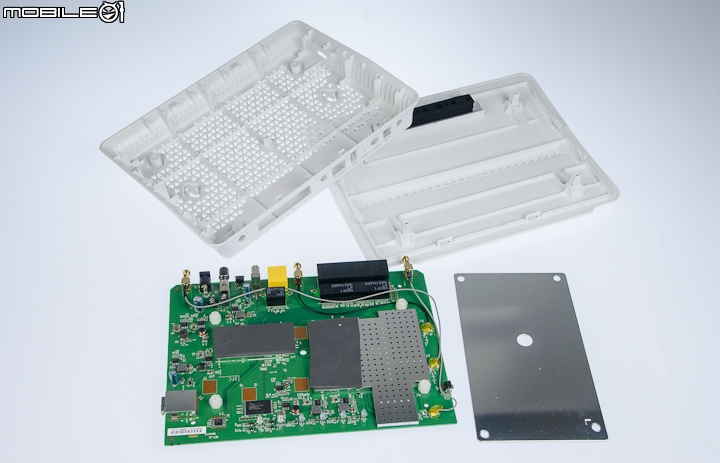

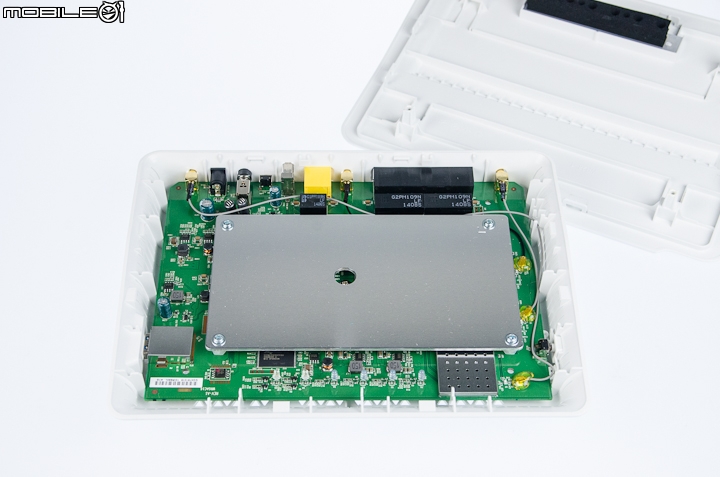

卸下路由器底部的四個螺絲就可以拆開機身上蓋。打開之後便可以看到這款路由器的電路板設計。


在幾個主要晶片的位置,這款路由器都有加上金屬遮罩來減少訊號干擾問題,並且也有加入導熱貼片與上面的鋁片連結,加強散熱效果。

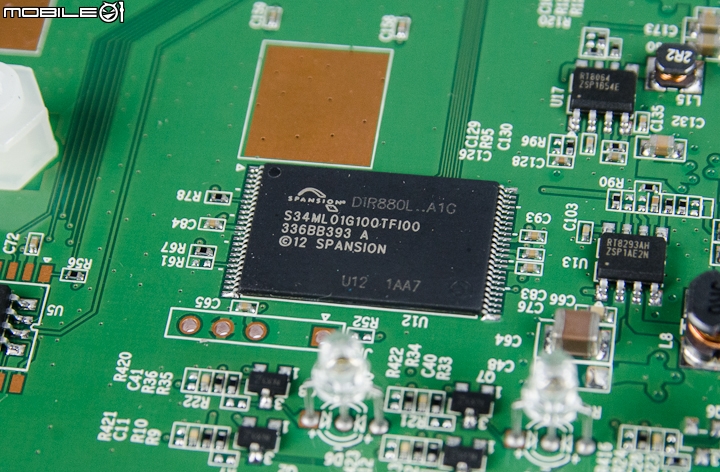

這款路由器搭載了一顆Spansion推出的s34ml01g100tf100快閃記憶體顆粒,容量為128MB,主要是用來儲存機身韌體。

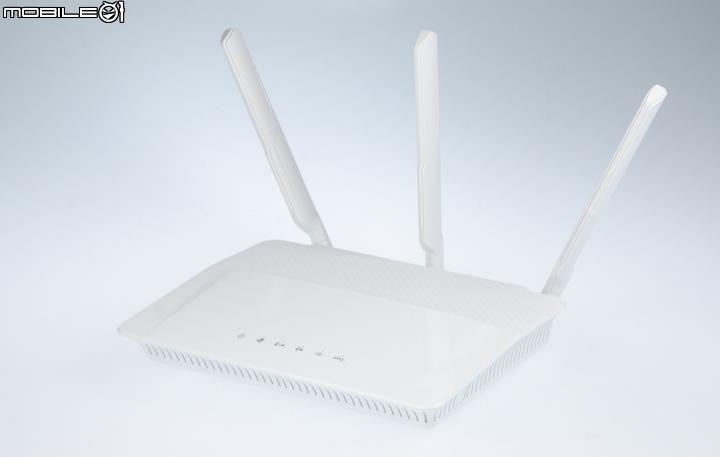

接著就裝上三根傳輸天線準備來測試一下囉!


D-Link DWA-182 USB無線網路卡介紹

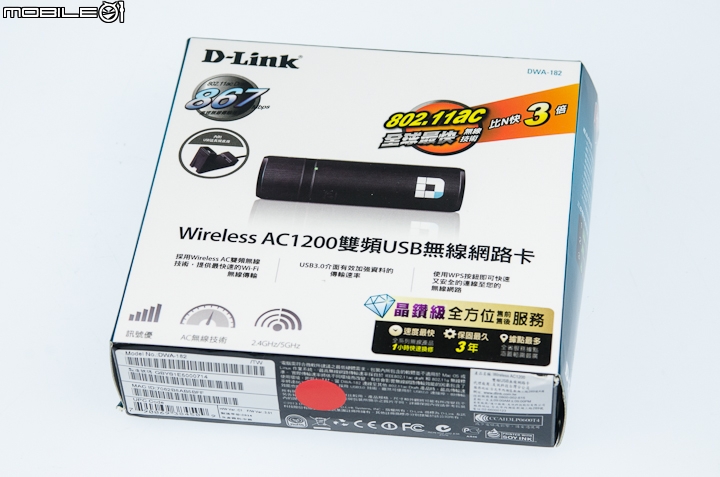

這次的測試除了DIR-880L路由器之外,也借來了一款一樣是D-Link推出的DWA-182 USB無線網路卡來搭配測試。

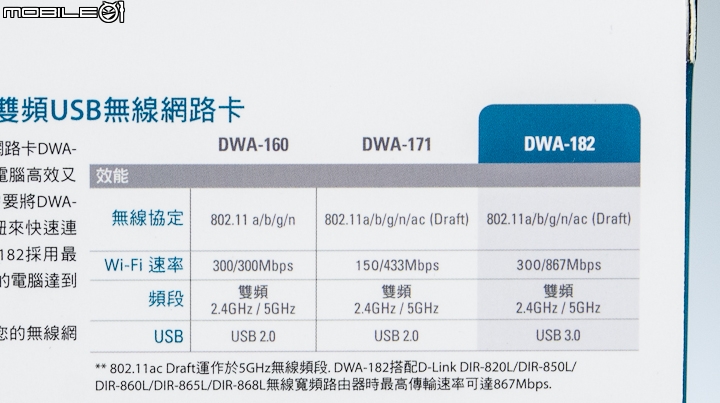

這款USB無線網路卡也可以支援802.11ac網路協定,以及2.4GHz和5GHz的無線傳輸頻段。不過,因為這款網卡只有雙天線的設計,所以最高傳輸速度只能夠達到300Mbps(2.4GHz)+867Mbps(5GHz)。

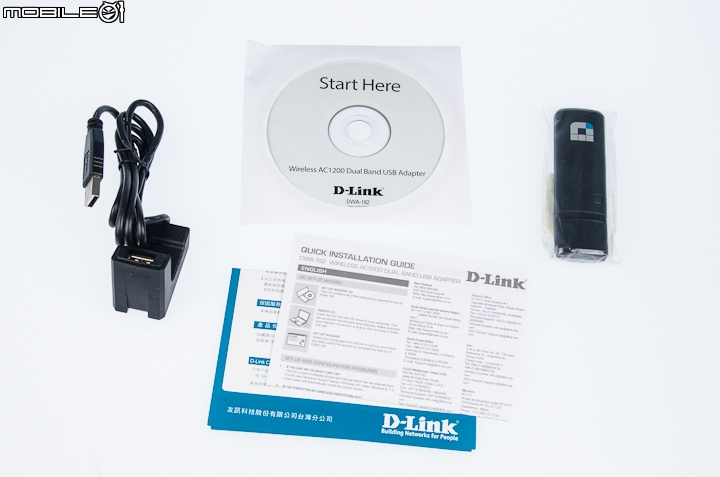

包裝內的配件除了無線網路卡主體之外,還有隨附驅動程式光碟、紙本安裝說明書以及USB延長插座。

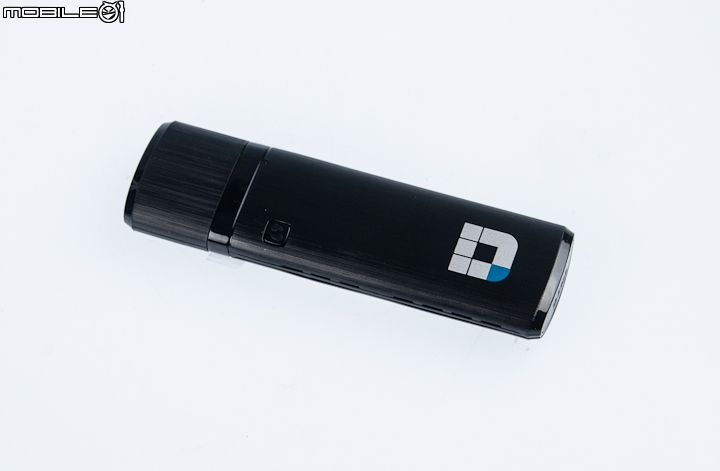

網路卡的外殼上有加入類似髮絲紋質感的表面處理。

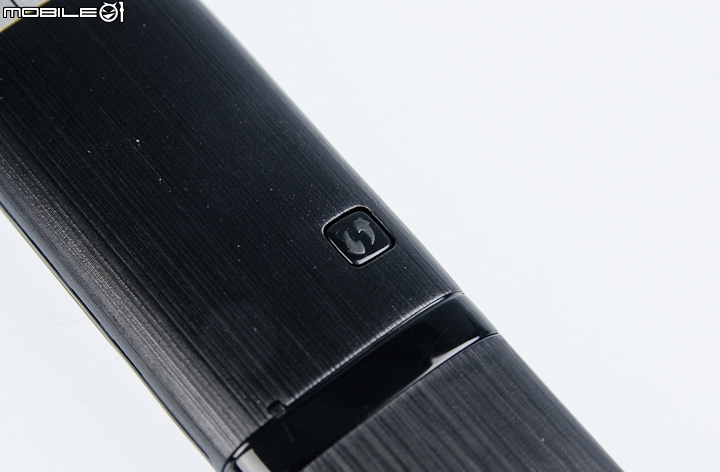

在網卡上面也有直接設置了一個WPS功能的快捷按鍵。

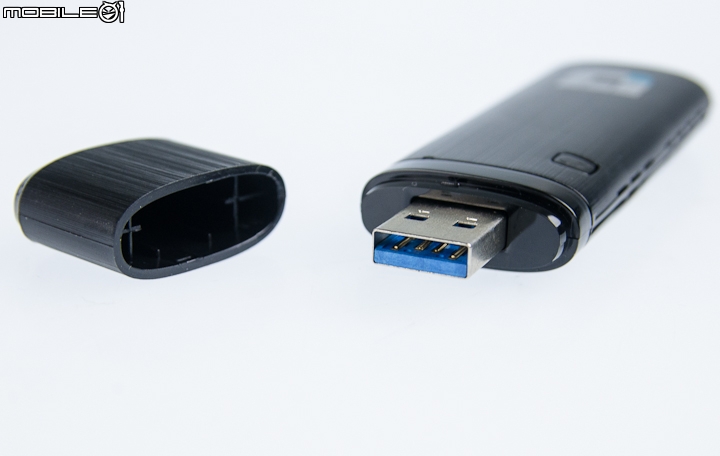

打開外蓋之後,可以看到這款網卡是採用USB3.0的傳輸介面。不過,網路的外蓋並沒有辦法直接掛在網卡後面,收納比較麻煩一點。

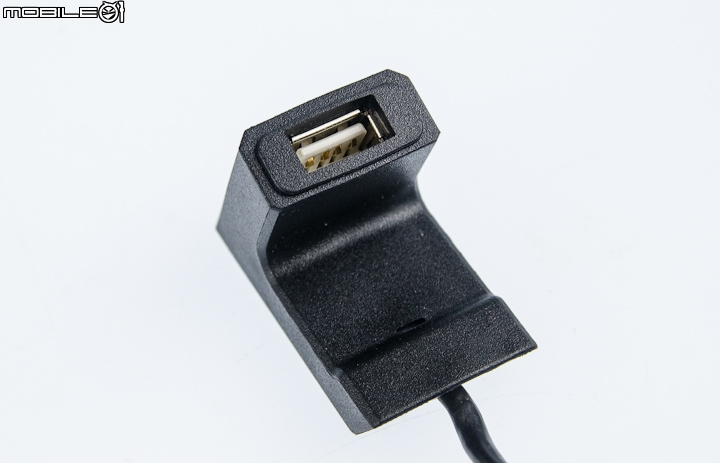

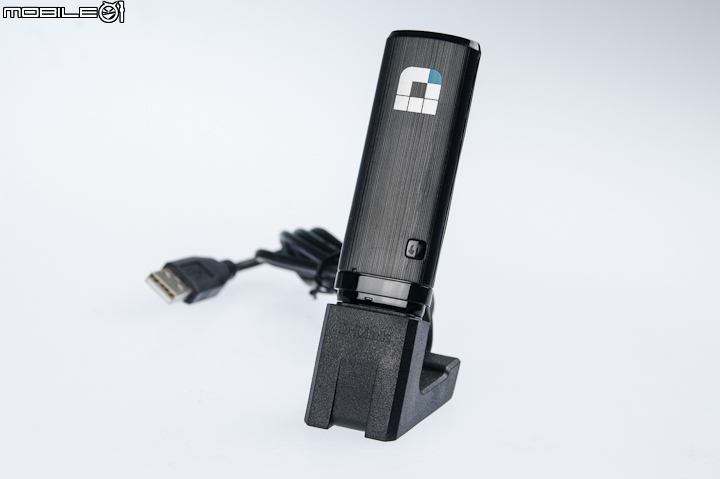

配件內提供的USB插座主要是讓使用者可以比較方便安裝網卡。


但比較可惜的是,配件的USB插座仍是採用USB2.0的傳輸介面,有可能會讓無線傳輸速度受限於USB2.0的傳輸頻寬。


路由器操作韌體介紹

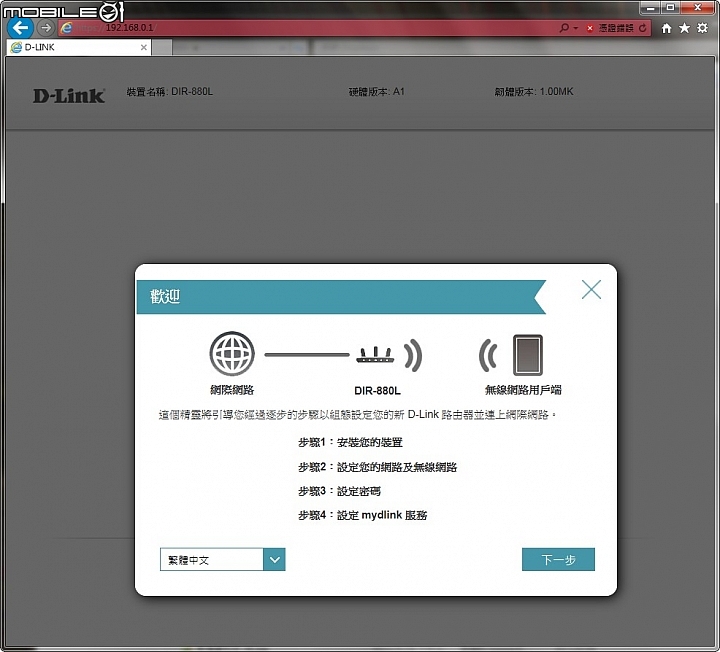

接著來看設定韌體部分,當第一次連結到韌體頁面的時候,則會直接啟動安裝精靈步驟,讓使用者可以比較快速地設定網路以及mydlink的服務。實際設定時,基本上只要跟著步驟走就可以完成基本的設定,再加上有繁體中文的顯示,操作算是蠻容易。

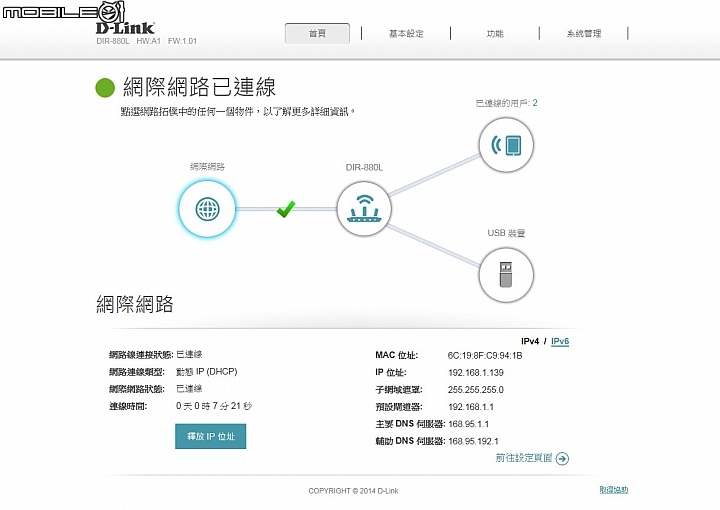

進入主畫面的時候,可以看到這次D-Link DIR-880L路由器上的韌體主畫面採用了圖形化的操作介面設計,只要點選上面的圖示就可以進入更詳細的功能選項。至於其它比較細部的設定,則是設置在頁面上方的選項,並以基本設定、功能以及系統管理來做選單分類。

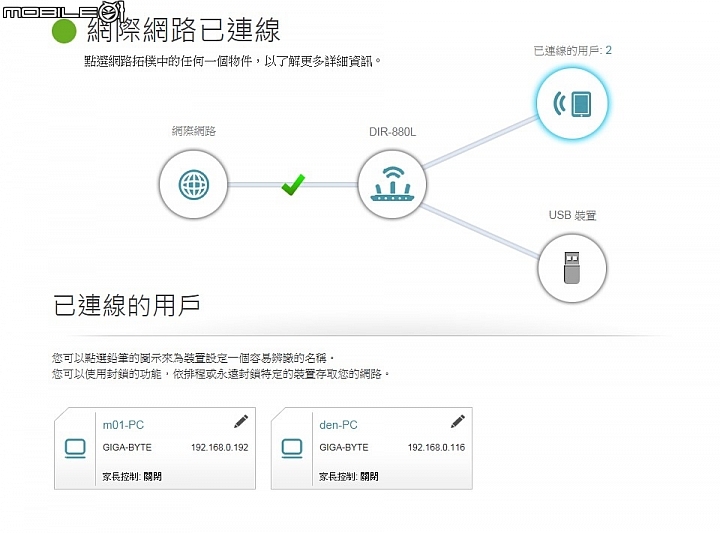

若是要檢視有哪些使用者連線到這款路由器時,則可以直接點一下主畫面的已連線用戶圖示,底下就會出現圖示化的使用者清單。

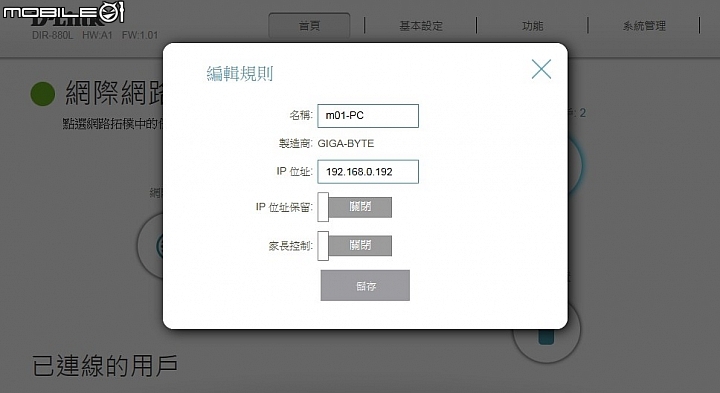

點一下使用者清單上的編輯功能後,就可以快速設定不同使用者的IP保留或是家長控制選項。

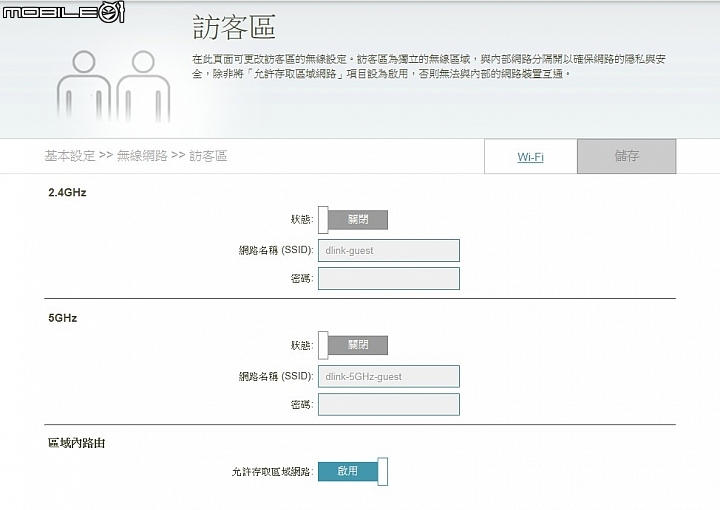

除了一般使用者登入之外,在無線網路功能中內也可以建立一個訪客區,讓管理者可以比較方便控管連線狀況。

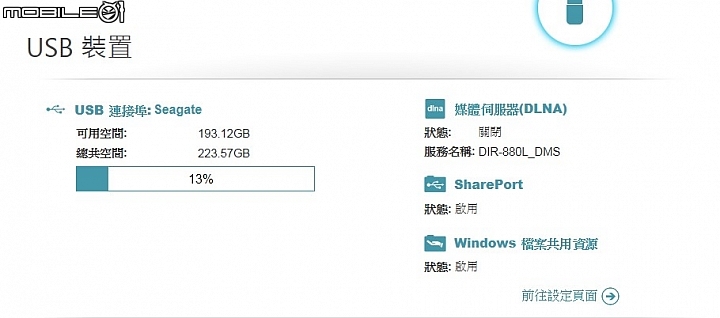

若是使用者有將USB儲存裝置連結到路由器的話,點一下USB裝置的圖示就可以查看目前裝置的容量或是功能開啟訊息。

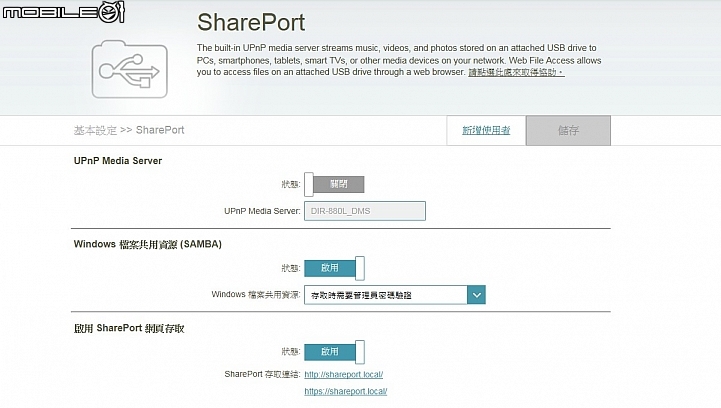

這款DIR-880L接上USB儲存裝置之後,除了可以支援DLNA多媒體伺服器以及檔案共用的功能之外,還有提供了一個叫做SharePort的功能。簡單來說,當開啟這項功能之後,使用者除了可以直接從網頁上查看USB儲存裝置的資料之外,也可以透過行動裝置遠端存取資料。

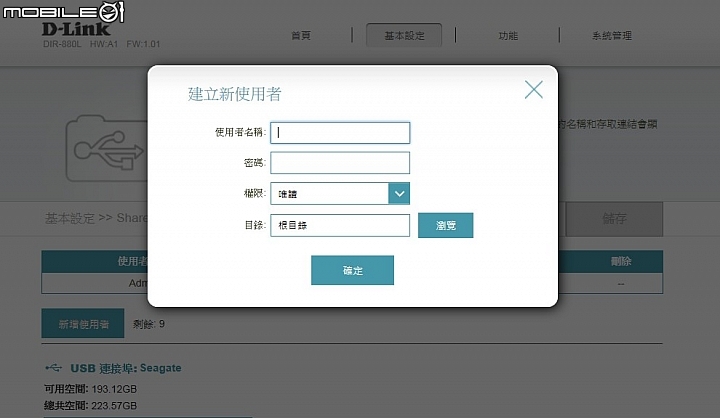

開啟SharePort功能之後,預設使用者只有管理者,若是其它人要使用的話,則需要在頁面內新增使用者,最多可再增加9個使用者名單。


每個使用者都可以分別設定讀寫權限或是瀏覽的目錄。

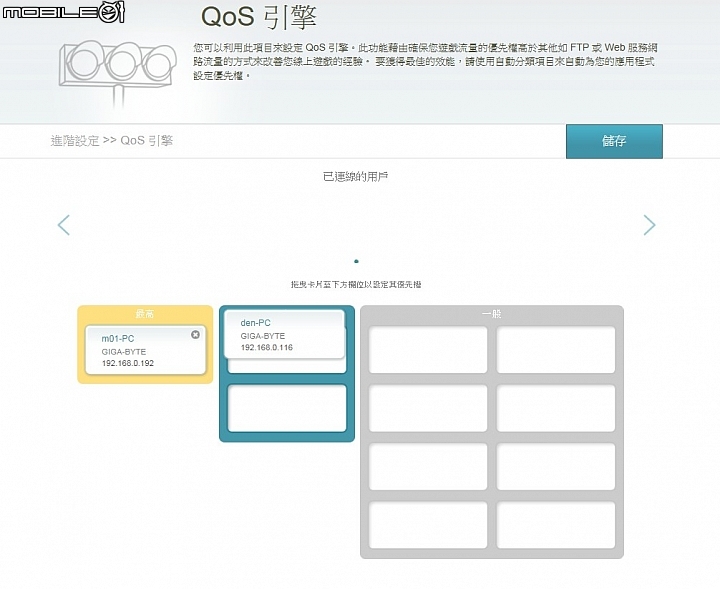

這款路由器的韌體內也有提供了QoS頻寬管理功能,而且比較特別的是,這裡的QoS功能是以最高、高以及一般三種等級來管理網路使用的優先順序,實際使用的時候,則可以依照不同裝置的頻寬流量需求,直接將裝置清單托放到適合的等級就可以完成設定。不過,這個設定方式雖然簡單,但對於比較進階的管理者,可能還是比較想要直接輸入數值來控制每台電腦的流量吧!

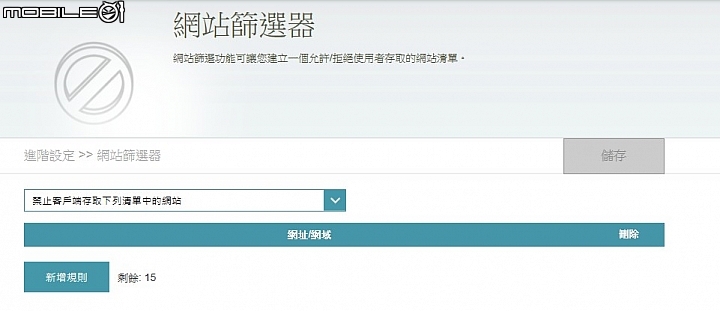

針對安全性的部分,除了提供有提供防火牆功能之外,也有加入一個網路篩選器,可以讓使用者將需要禁止的網站輸入到路由器中,之後使用者就無法連線到已經設定好的網站清單。而限制的網站數量最多可設定15個。

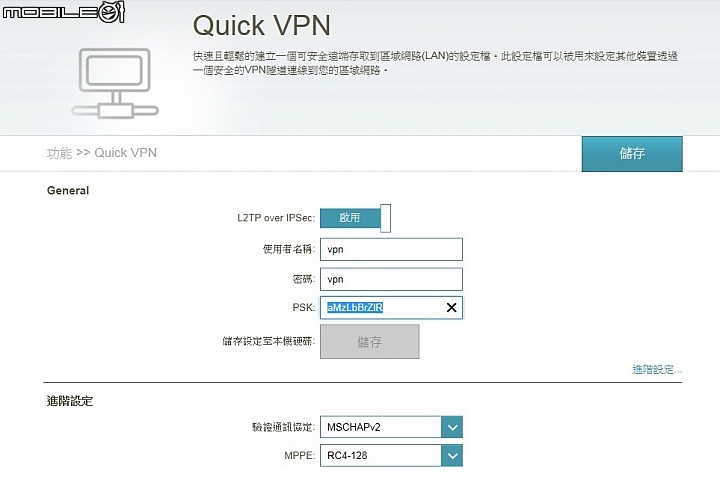

這款路由器中也有支援VPN的功能。

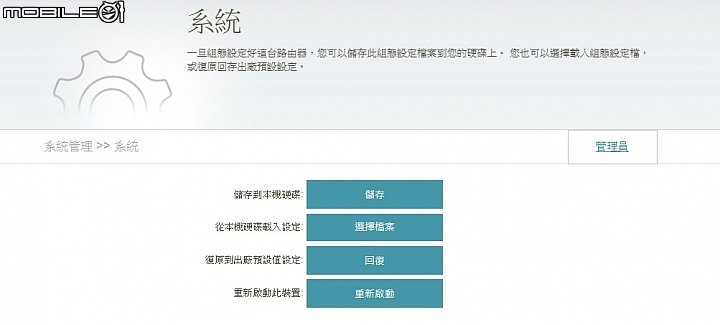

當管理者已經設定好所有的功能選項時,可以到系統選單內將各項設定匯出儲存,之後若是更新認體或是重置設定時,也可以到這個頁面將儲存的設定檔重新匯入路由器來還原各項設定。

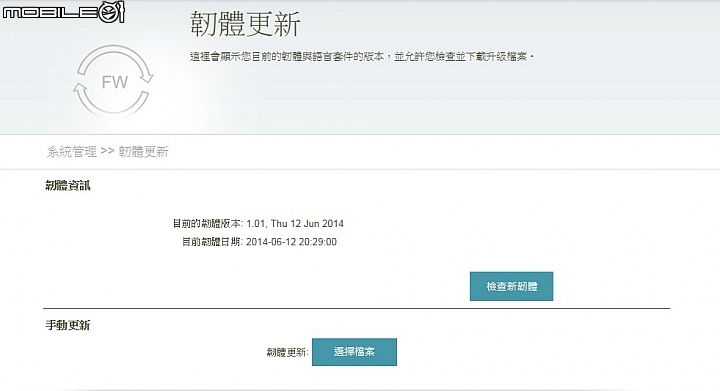

路由器的韌體更新方式除了有提供線上更功能之外,亦能夠從電腦上傳韌體更新檔案。

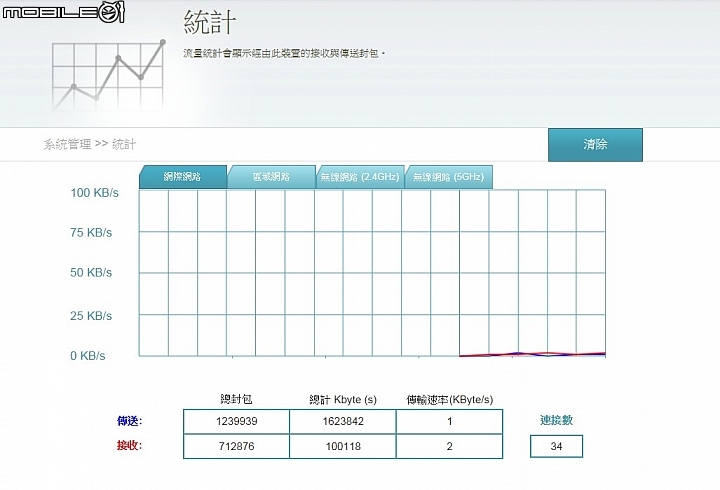

若是要查流量的話,則可以到系統管理分頁的統計選項中,查看網際網路、區域網路或是無線網路的流量圖表。


mydlink功能介紹

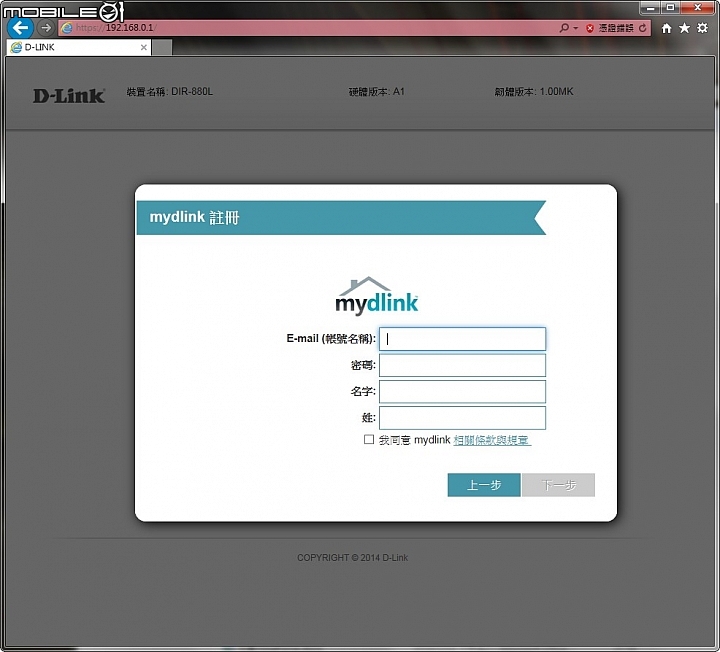

這款路由器除了透過電腦輸入IP進入韌體之外,使用者也可以透過D-Link所提供的mydlink功能,從遠端網路透過瀏覽器或是行動裝置來設定家中的路由器。而使用這項功能之前,必須要先以email來註冊mydlink帳號。

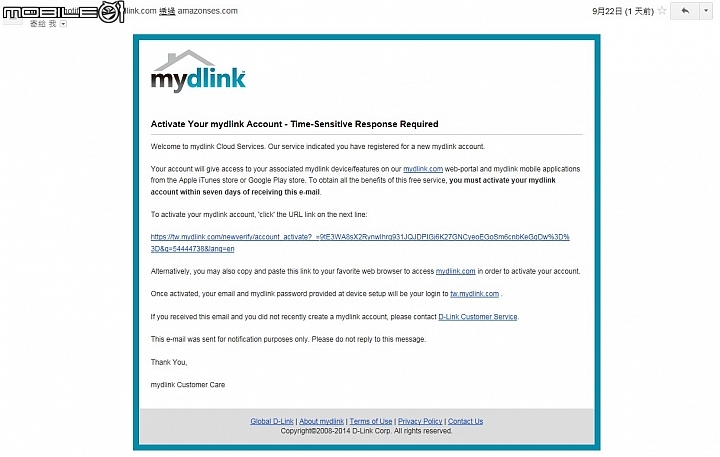

註冊手續完成之後,必須要到信箱內點確認信件才會開始啟用帳號。

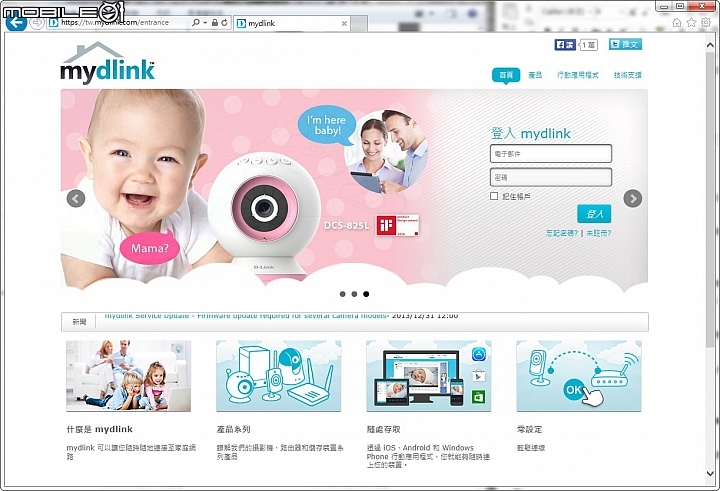

以後若是遠端網路環境時,就可以直接連線到mydlink的登入頁面,接著輸入自己的帳號密碼就可以連回家中的路由器。

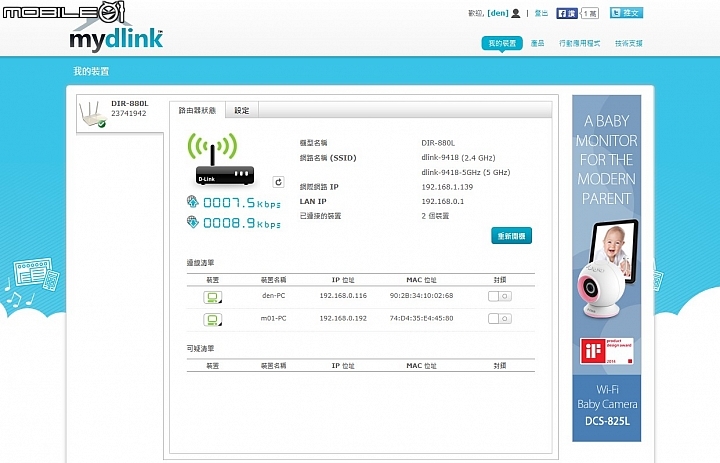

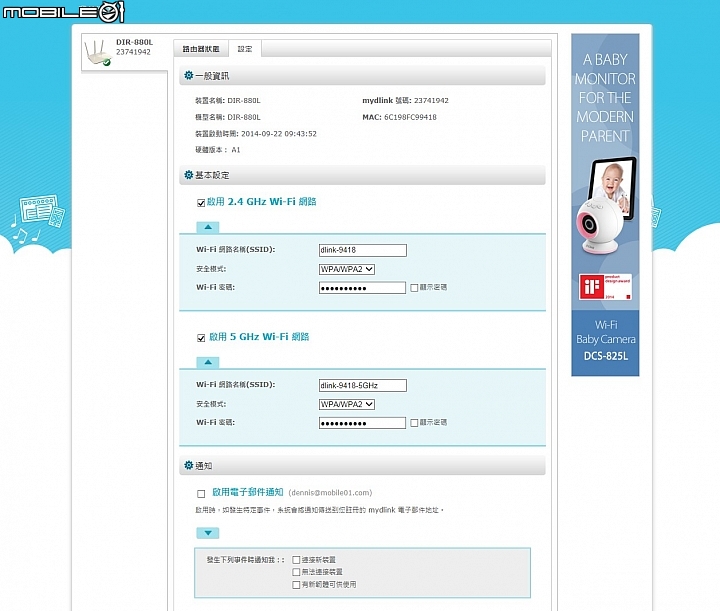

在mydlink的主畫面上就可以看到家中路由器目前的傳輸狀況以及裝置連線清單。


不過,在mydlink設定頁面中,主要只有提供無線網路開啟或關閉的基本設定功能,進階的選項還是得透過區域網路用瀏覽器連線才有辦法設定。


行動裝置專用的APP操作介紹


mydlink Lite應用程式

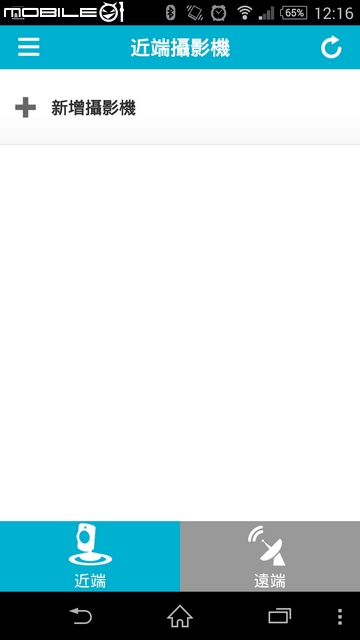

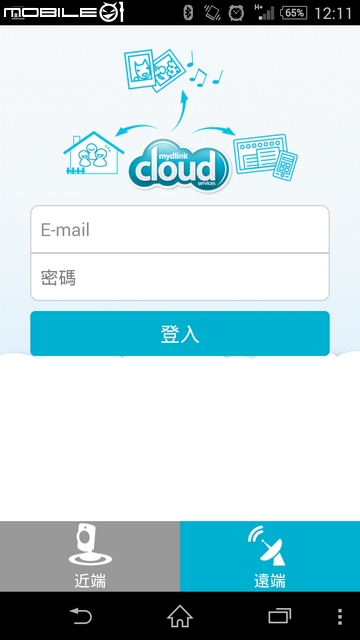

D-Link所提供的mydlink功能除了透過瀏覽器登入頁面之外,針對行動裝置的部分,也有提供了一個叫做mydlink Lite的APP應用程式。在這個APP的登入畫面上可以看到,底下有近端及遠端兩個選項,其中遠端就是跟剛剛mydlink頁面一樣,是可以遠端連線到家中的路由器來進行監控或是設定。而近端的選項功能,則是可以讓使用者控制查看1組網路監視器,不過,只限於區域網路的環境內。

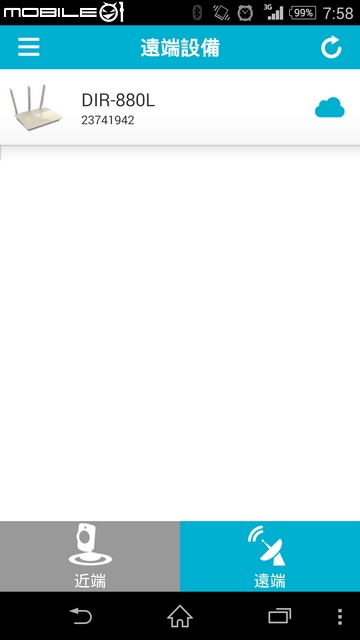

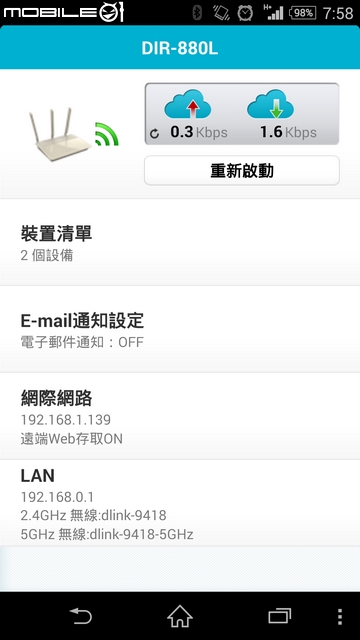

當輸入mydlink的帳號密碼之後,就可以看到遠端路由器的清單選項,點進去就會出現軟體的監控主頁面。而在主畫面中,則是可以查看路由器的即時流量狀況、連線清單以及網路設定等功能。

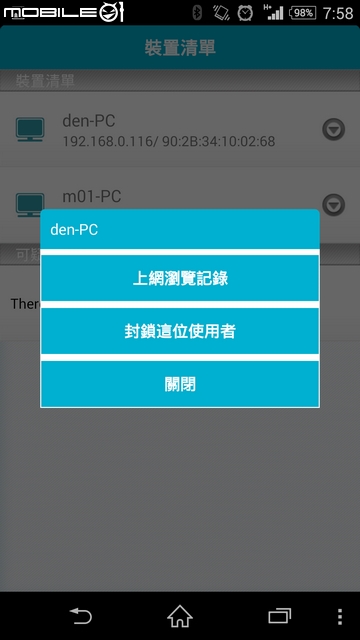

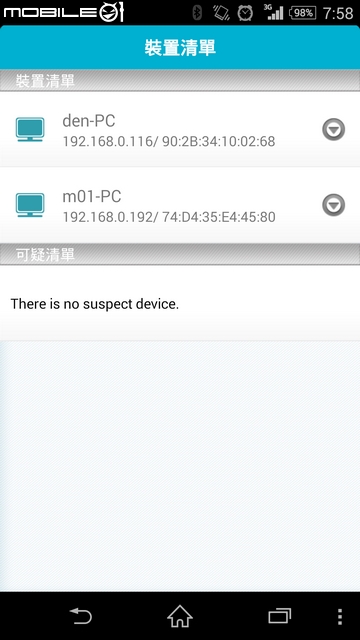

透過mydlink Lite APP連線到路由器查看連線裝置的時候,也可以查看各個裝置的上網瀏覽紀錄或是封鎖該裝置的連線。

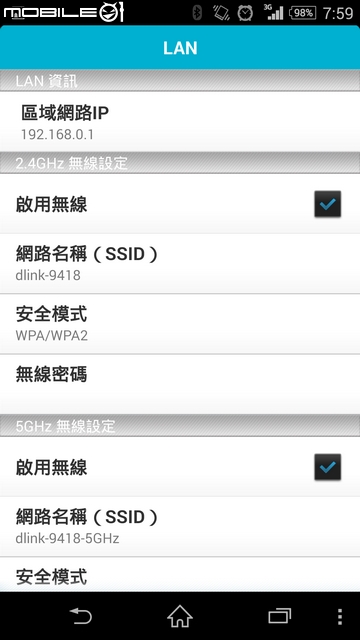

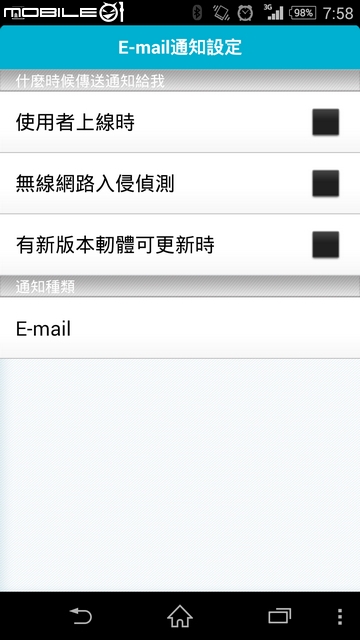

網路設定的部分,也只能開啟或是關閉無線網路功能,其它設定還是得透過區域網路連線到設定韌體。另外,在這個APP內也可以開啟email通知功能,並且可以讓管理者可以自己選擇需要通知的訊息。


mydlink SharePort應用程式

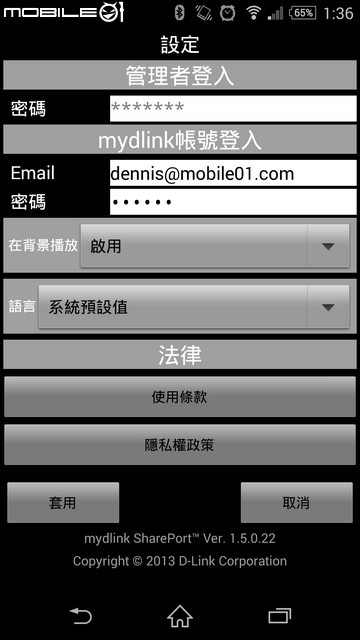

另外,針對行動裝置的部分,D-Link還有提供一個mydlink SharePort的應用程式。主要是可以讓使用者的行動裝置從遠端或是區域網路來存取連接在路由器上的USB儲存裝置。連線的時候,一樣要使用mydlink的帳號密碼來連線,進入軟體之後就可以看到路由器的清單。

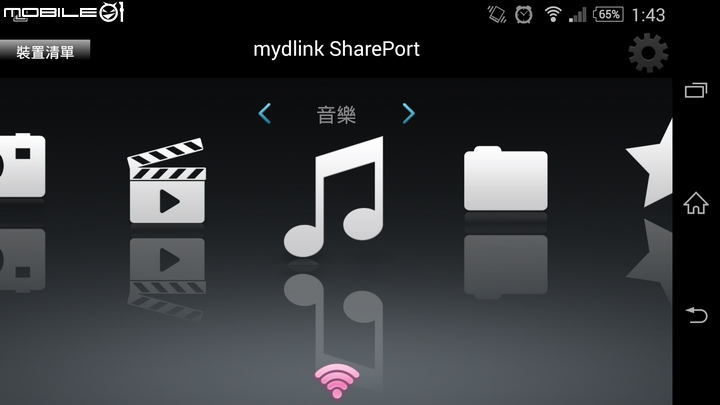

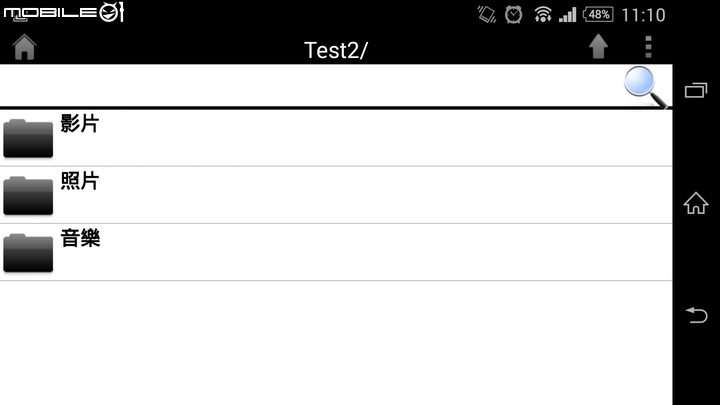

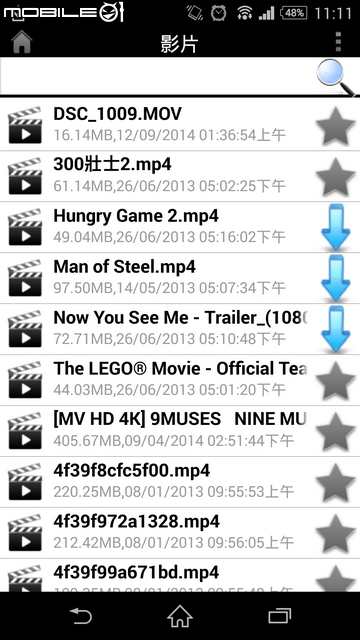

這款應用程式主要是以影片、照片、音樂、文件、我的最愛以及資料夾清單的方式來呈現。

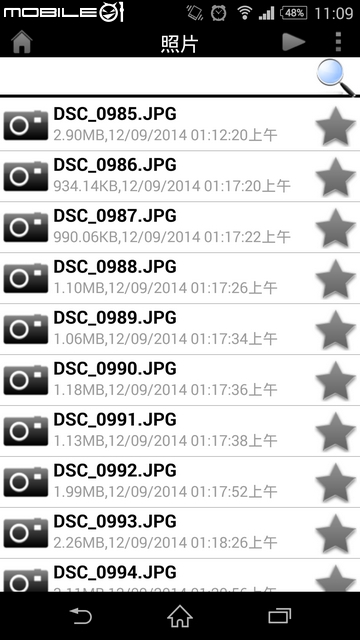

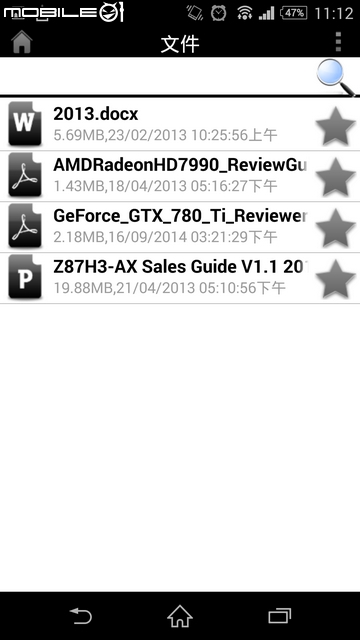

在每個顯示分頁內,則只會顯示USB儲存裝置的該類型檔案。在每個檔案旁邊都有個星型圖示,點一下就可以將檔案加到我的最愛分類裡面。不過,比較麻煩的是,當點選檔案旁的星號時,同時也會開始下載將檔案下載到行動裝置上,而且沒有辦法取消下載,算是比較麻煩的一點。



實際傳檔測試

這次的測試主要是使用FastCopy軟體來測試有線網路與無線網路實際傳輸檔案的效能表現。因為筆電本身就有搭載802.11ac無線網卡,所以實際測試的時候,也會個別測試使用D-Link DWA-182 USB無線網路卡和內建無線網卡的傳輸表現,讓網友們可以做個比較參考。至於無線網路的測試環境,則分別會在距離3公尺且無遮蔽物、5公尺距離有玻璃牆遮蔽、10公尺距離有水泥牆遮蔽以及15公尺距離無遮蔽物等四個不同環境條件,並且是以5GHz的頻段來進行測試。

以下是這次測試時所使用的桌機硬體清單以及筆記型電腦的型號,先給大家做個參考。

桌機
處理器:Intel Core i7-4790
主機坂:技嘉Z97X-Gaming GT
主機板內建的網路晶片:Killer E2201
硬碟機:PLEXTOR M6e 512GB固態硬碟
記憶體:芝奇DDR3-1866 8GBx4

筆記型電腦
微星GT72 2PE DOMINATOR PRO
內建無線網路卡:Killer DoubleShot Pro 11ac


有線傳輸效能測試

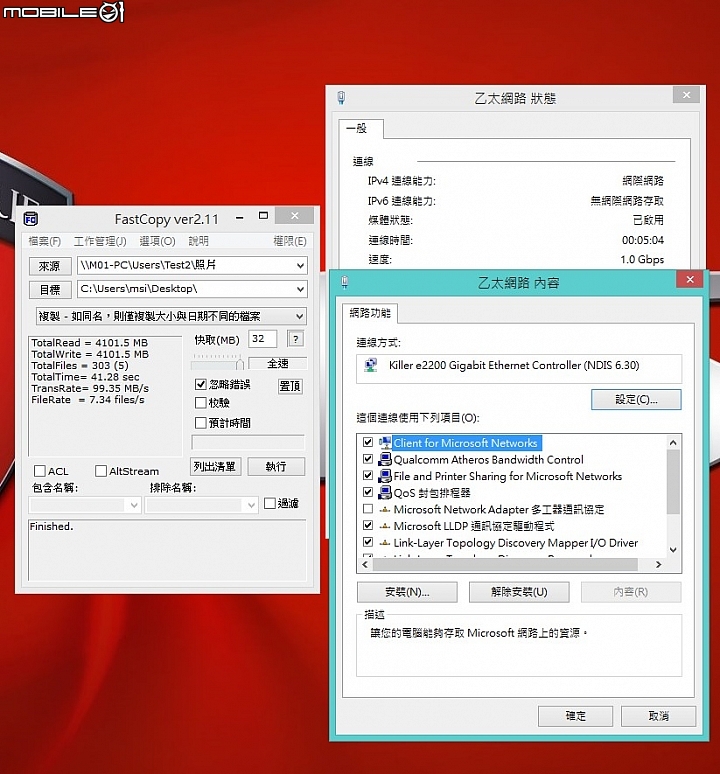

當桌機與筆電都是透過有線網路連結到路由器,並實際使用FastCopy軟體從桌機傳輸約4GB的照片資料夾到筆電時,傳輸速度約可達到99.35MB/s,總傳輸時間為41.28秒。



搭配DWA-182無線網路卡測試

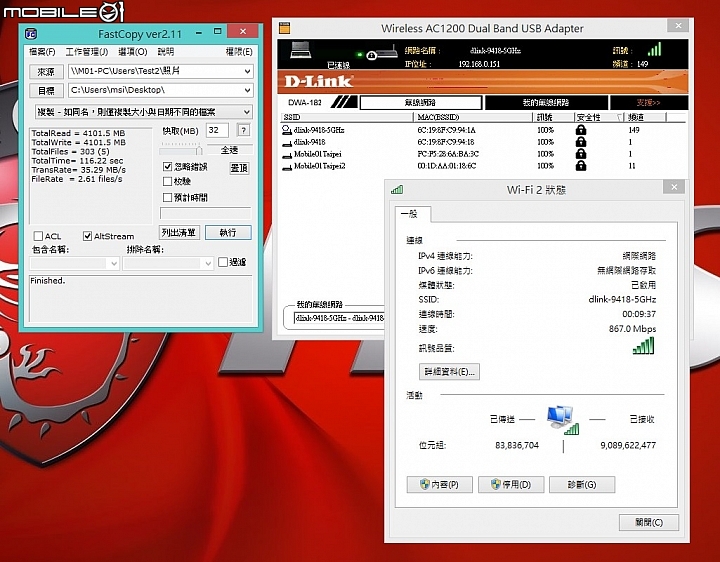

當桌機以有線方式,而筆電用DWA-182無線網路卡連結到路由器時,在距離3公尺且無遮蔽物的狀況下,連線速度可達到867Mbps。而實際使用FastCopy軟體從桌機傳輸約4GB的照片資料夾到筆電時,傳輸速度約可達到35.29MB/s,總傳輸時間為116.22秒。

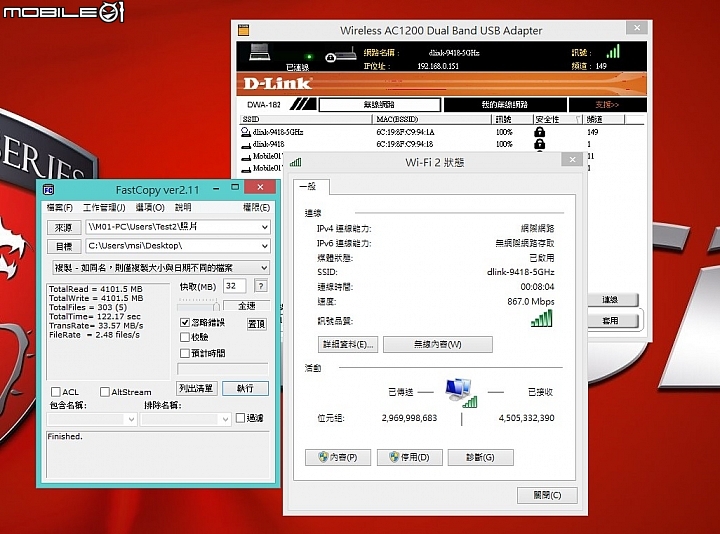

在距離5公尺距離並有玻璃牆遮蔽的狀況下,連線速度也可以達到867Mbps。而實際使用FastCopy軟體從桌機傳輸約4GB的照片資料夾到筆電時,傳輸速度約可達到33.57MB/s,總傳輸時間為122.17秒。

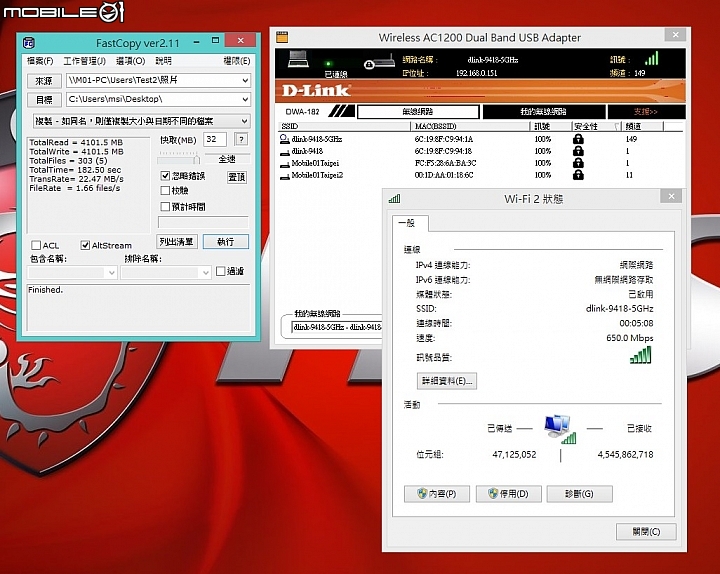

在距離10公尺距離並有水泥牆遮蔽的狀況下,連線速度約為780Mbps。而實際使用FastCopy軟體從桌機傳輸約4GB的照片資料夾到筆電時,傳輸速度約可達到22.47MB/s,總傳輸時間為182.5秒。

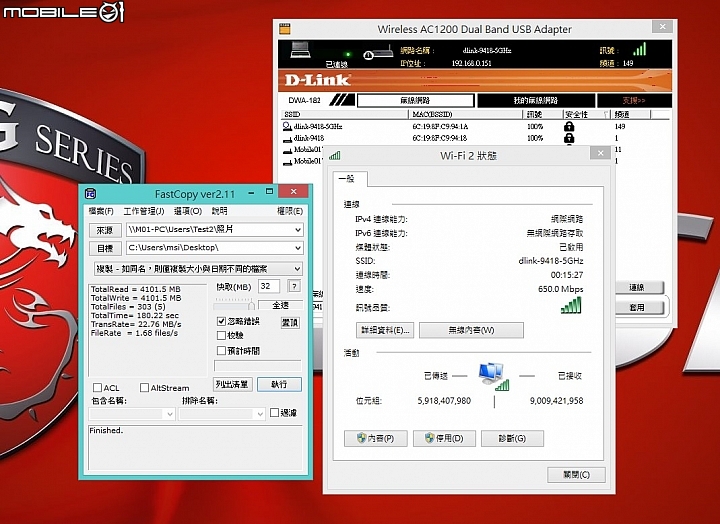

在距離15公尺距離且無遮蔽的狀況下,連線速度約為650Mbps。而實際使用FastCopy軟體從桌機傳輸約4GB的照片資料夾到筆電時,傳輸速度約可達到22.76MB/s,總傳輸時間為180.22秒。


使用筆電內建的Killer無線網路卡測試

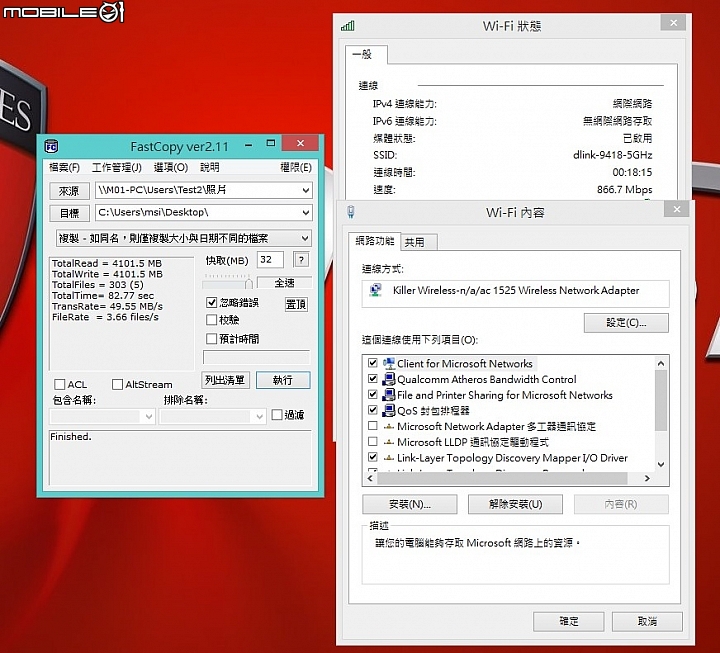

當桌機以有線方式,而筆電使用內建Killer DoubleShot Pro 11ac無線網路卡連結到路由器時,在距離3公尺且無遮蔽物的狀況下,連線速度可以達到866.7Mbps。而實際使用FastCopy軟體從桌機傳輸約4GB的照片資料夾到筆電時,傳輸速度約可達到49.55MB/s,總傳輸時間為82.77秒。

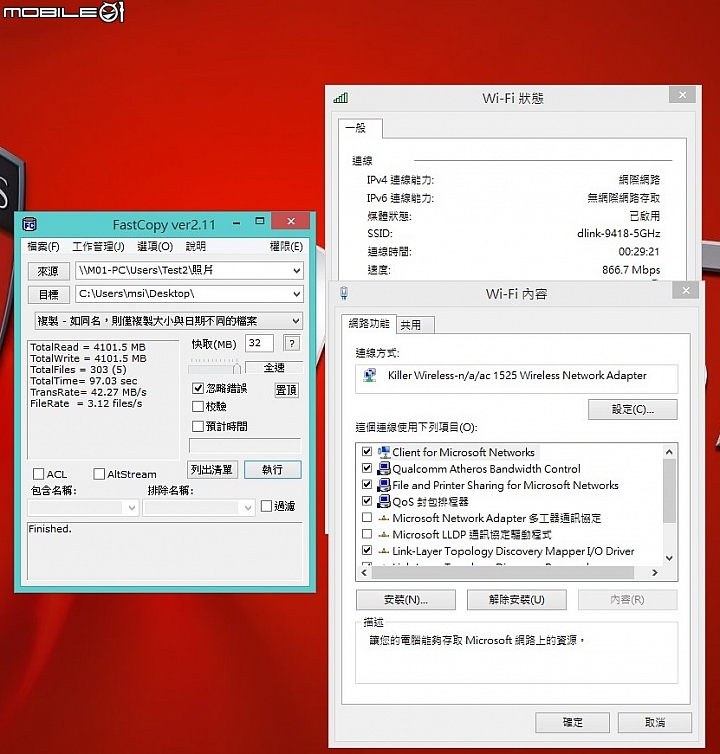

在距離5公尺距離並有玻璃牆遮蔽的狀況下,連線速度也可以達到866.7Mbps。而實際使用FastCopy軟體從桌機傳輸約4GB的照片資料夾到筆電時,傳輸速度約可達到42.27MB/s,總傳輸時間為97.03秒。

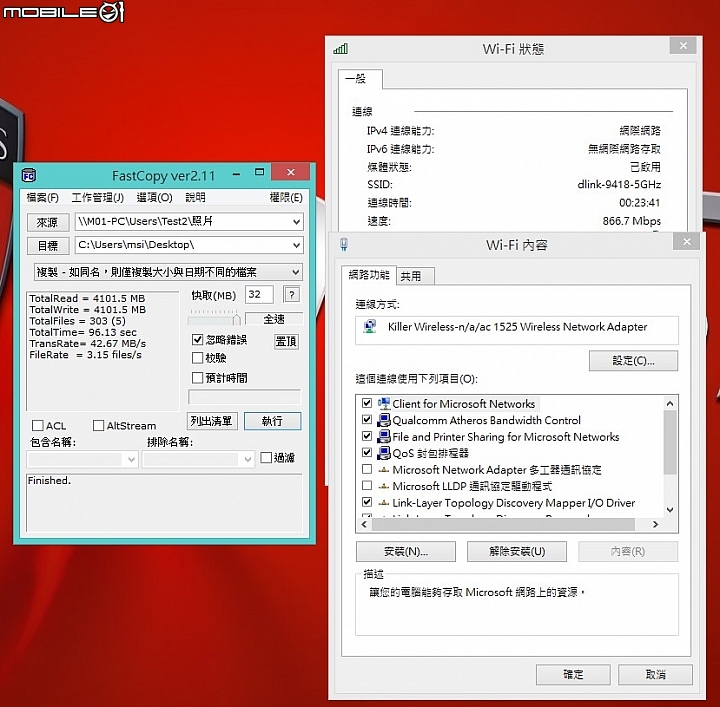

在距離10公尺距離並有水泥牆遮蔽的狀況下,連線速度約為780Mbps。而實際使用FastCopy軟體從桌機傳輸約4GB的照片資料夾到筆電時,傳輸速度約可達到42.67MB/s,總傳輸時間為96.13秒。

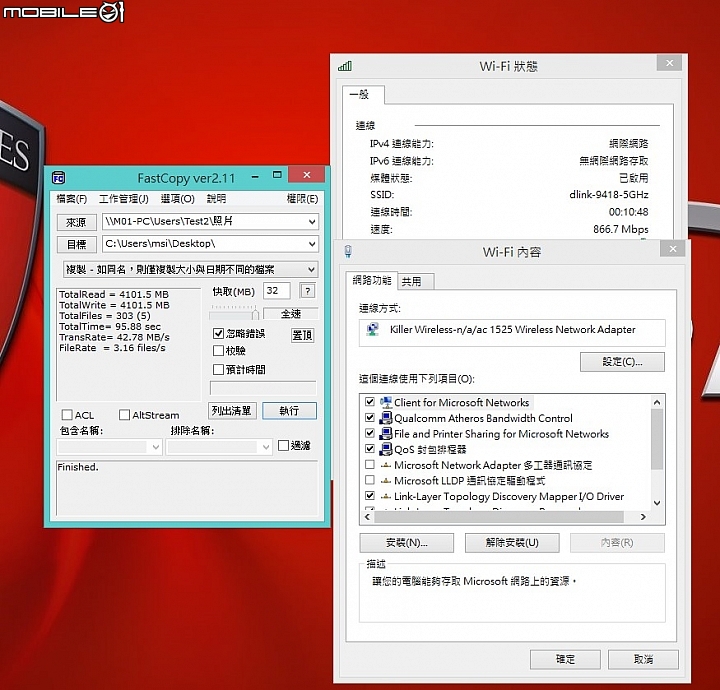

在距離15公尺距離且無遮蔽的狀況下,連線速度約為866.7Mbps。而實際使用FastCopy軟體從桌機傳輸約4GB的照片資料夾到筆電時,傳輸速度約可達到42.78MB/s,總傳輸時間為95.88秒。


試用總結

實際試用後,可以看到這次的操作韌體比起過往的版本,整體介面看起來比過去的韌體版本相對清爽許多,而且圖示化的設計,對於原本就不太熟悉韌體操作的使用者來說,也相對容易上手。不過,可能也是因為要直覺化,像是QoS的設定就沒有辦法用直接輸入數值的方式來控制頻寬。另外,這款路由器雖然可以支援外接USB儲存裝置來共享檔案,但若是可以再加入BT掛載或是連結下載的功能,應該會更好用一些。

至於實際傳輸速度方面,有線網路的實際傳輸速度大約達到100MB/s左右,跟規格的1Gbps頻寬相當接近,表現算是相當不錯。至於無線傳輸方面,無論是使用D-Link的DWA-182 USB無線網路卡或是搭配筆電內建的Killer DoubleShot Pro 11ac無線網路卡,雖然連線速度都可以達到867Mbps,但可能是因為無線訊號的干擾與耗減問題,實際傳輸速度大多只能達到35~50MB/s左右,約是300~400Mbps左右的速度。不過,比起2.4GHz的頻段,這樣的速度還是有快了一些,表現還算是可以接受。
