在NVIDIA推出新一代搭載Maxwell晶片的GTX980與GTX970顯示卡之後,各家板卡廠商也隨即推出多款各具特色的自製版本來吸引玩家的目光。而這次借測的微星GTX 970 GAMING 4G顯示卡中,也特搭載了新一代的Twin Frozr V散熱設計,相較於上一代散熱器,不僅能夠增加整體散熱效果,更特別的是導入Zero Frozr功能。這個功能主要的特色,就是當顯示卡運作溫度在60℃以下時,散熱器上的風扇就會停止運轉以減少風扇噪音的產生,讓顯示卡在待機或是低負載的狀態時可以達到完全靜音的效果,同時也能夠增加風扇的使用壽命。

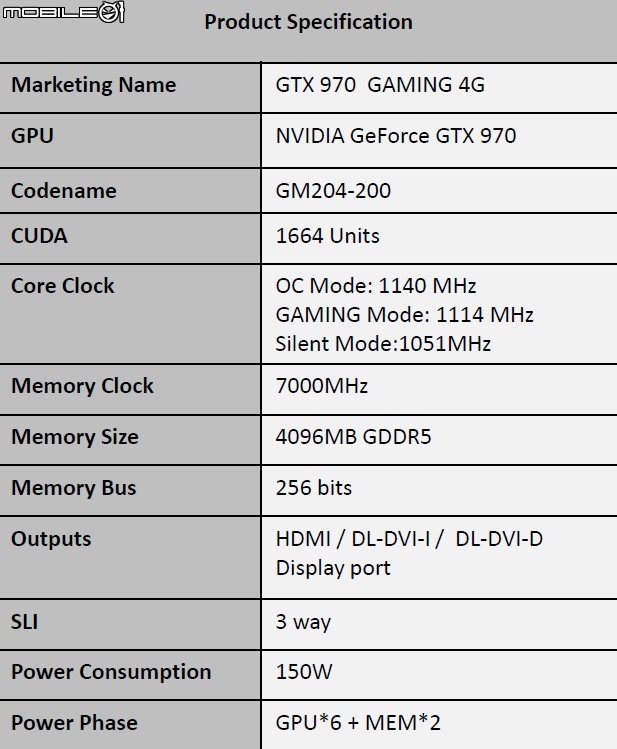

看到實際的產品之前,先放上這款顯示卡的基本規格讓大家做個參考。



顯示卡開箱與規格介紹

微星目前在GTX970顯示卡的產品線預計會推出GAMING、OC超頻版以及標準規格版等三種版本。而這次借來測試的GAMING款跟另外兩款比較不一樣的地方,除了預設時脈規格有些差異之外,這次的GAMING版顯示卡還改用了新一代的Twin Frozr V散熱設計,比起上一代的Twin Frozr IV,號稱可以增加13%的散熱效果。

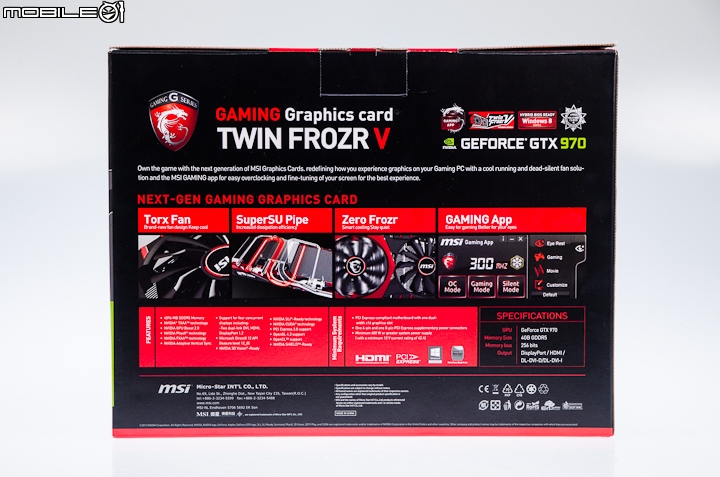

外盒背後也標示了這次改版散熱器所加入的幾個新特色以及新加入的Gaming APP軟體功能。其中針對散熱器的部分,這次在風扇設計上,這次除了是搭載兩個10公分大風扇來加大風量之外,在扇葉上面還有新加入了一個叫做Trox Fan的設計,主要功能是可以用來引導風流,讓更多風量可以直接吹向鰭片,進而增加散熱效果。而SuperSU Pipe設計,其實就是在散熱器上搭配了兩根6mm和2根8mm的銅質熱導管來加速熱傳導效率。

至於Zero Frozr這個功能,就是當顯示卡運作溫度在60℃以下的時候,顯示卡上的風扇會完全停止運轉,僅透過機殼內的風流來散熱。而當運作溫度超過50℃之後,風扇才會開始運轉。而這樣設計的目的,不僅可以減少風扇運轉時的噪音問題,相對地也可以增加風扇軸承的使用壽命。而且當使用者在執行一些像是文書或是多媒體這類讓顯示卡負載比較低的作業時,就可以降低機殼內的風扇運轉聲,讓作業環境可以更安靜一些。

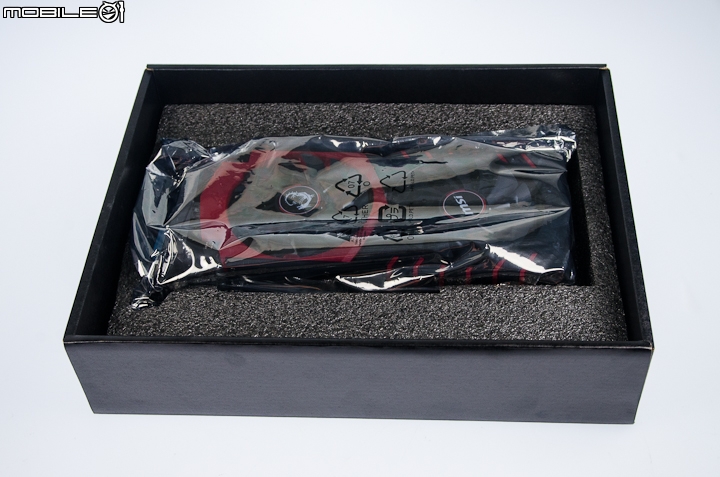

打開外盒之後,會先看到這款顯示卡隨附的配件盒,而底下便是這款顯示卡的主體。

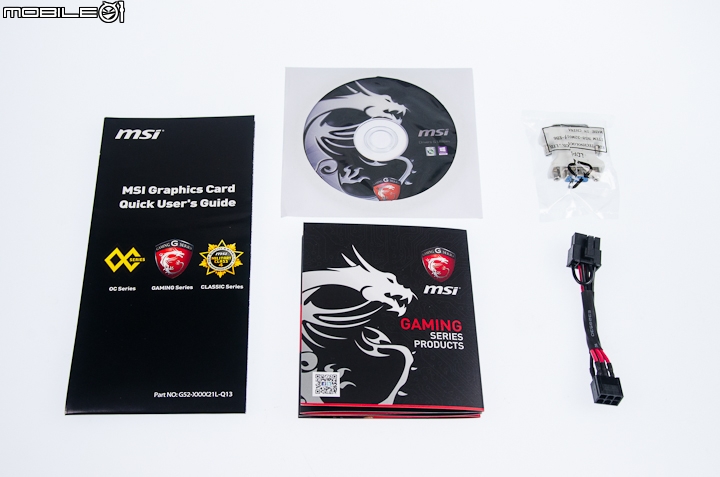

隨附的配件包含了紙本說明書、驅動軟體光碟片、一個DVI轉D-Sub轉接頭以及一條6Pin轉8Pin的電源轉接線。

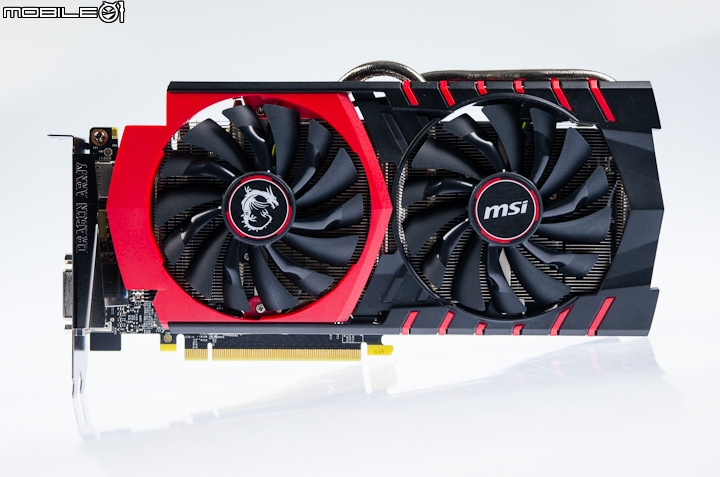

這次微星新推出的GTX 970 GAMING顯示卡,跟之前的GAMING系列一樣都是採用紅黑的外觀配色。而且這次在新的Twin Frozr V散熱器上所搭載的兩個10公分大風扇,也讓顯示卡更有氣勢一些。

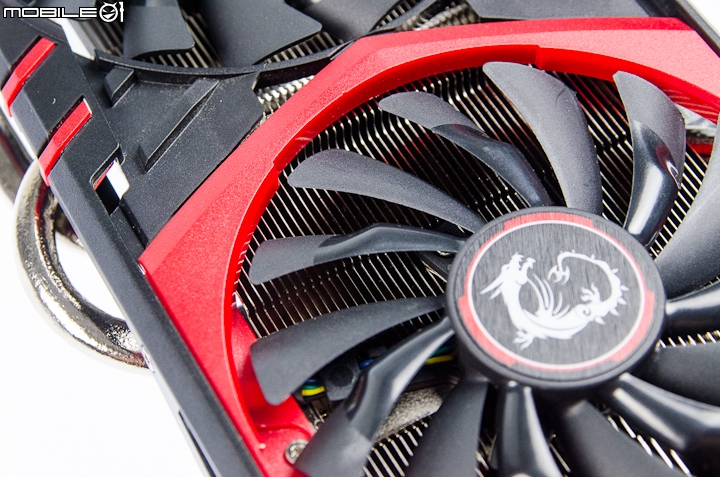

除了大尺寸的特色之外,風扇扇葉上的Trox Fan的設計,也是這一次新款散熱器主打的特色之一。

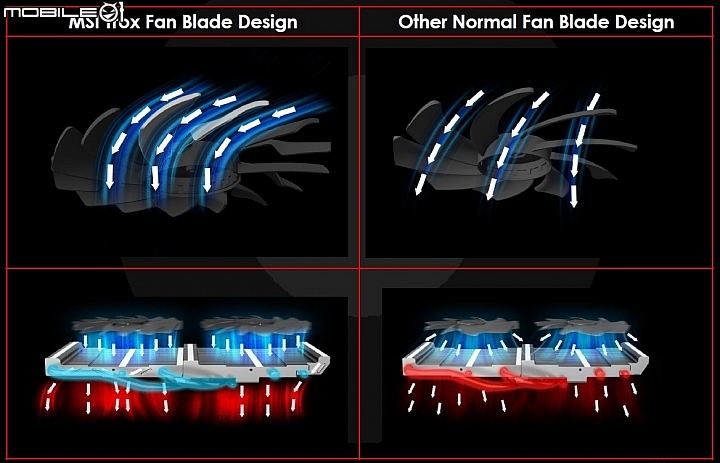

底下的圖片則是微星Trox Fan與一般扇葉的風流比較示意圖,給大家做個參考。

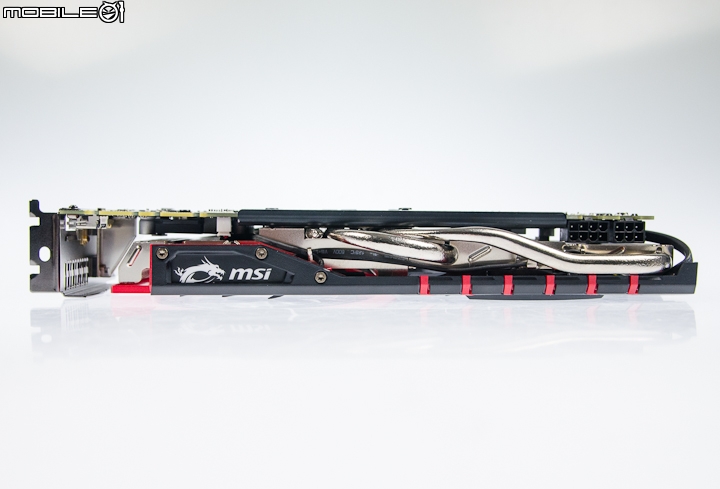

這款顯示卡的PCB版長度大約是25公分左右,不過因為加裝的散熱器大約凸出電路板1.5公分左右,所以整張顯示卡的長度大約是26.5公分長。

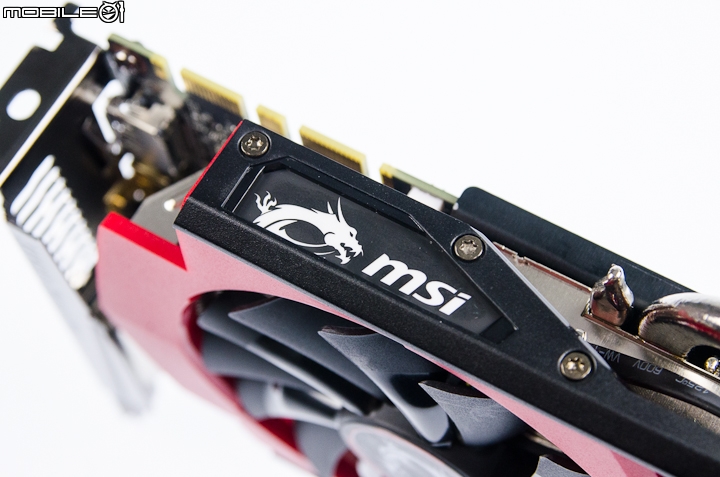

在顯示卡上方的圖示,在實際運作時也會亮燈顯示。

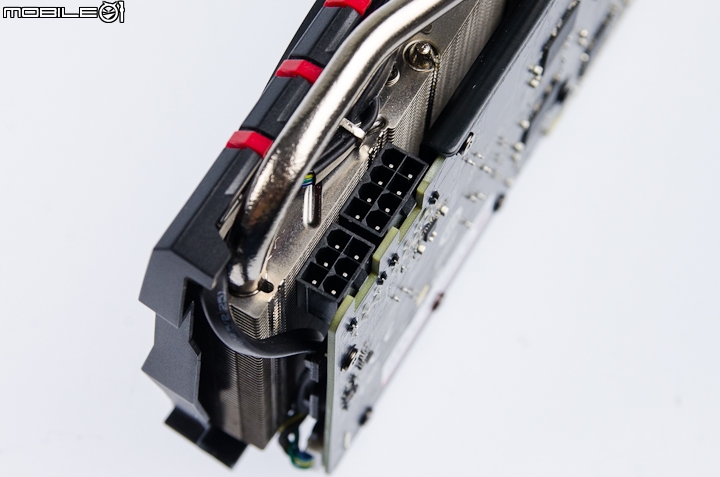

由於這款顯示卡的運作時脈已經有預設超頻調校,所以在供電規格方面也比公版規格要高一點,必須使用一組8Pin與1組6Pin電源才能正常使用。

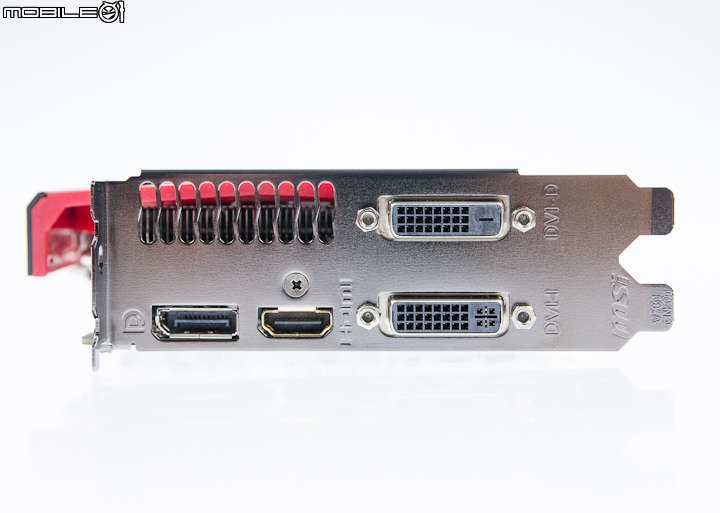

顯示輸出支援方面,這款顯示卡跟公版標準規格有些不一樣,改用了兩組DVI、1組HDMI 2.0以及1組DisplayPort 1.2的配置。

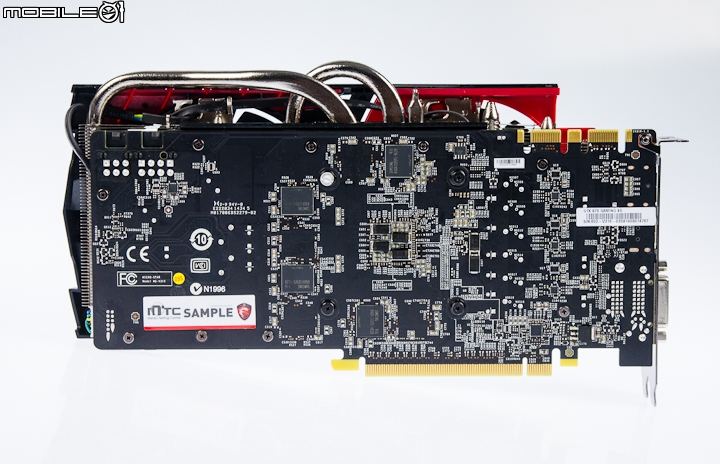

在顯示卡電路板的背面有設置了4個記憶體顆粒。

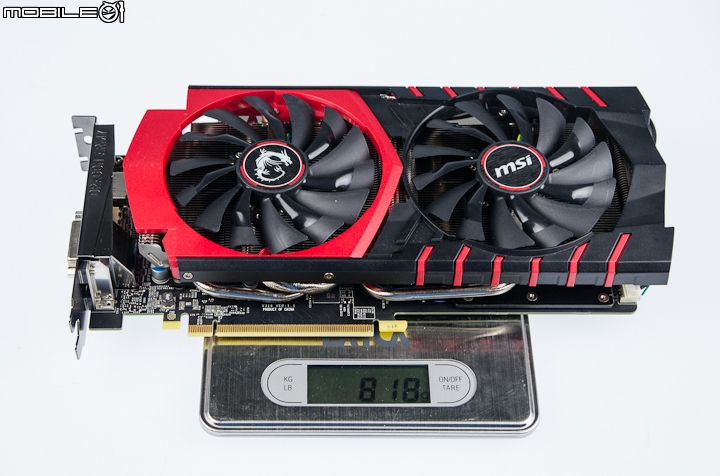

實際量測一下顯示卡重量,大約是818公克重。

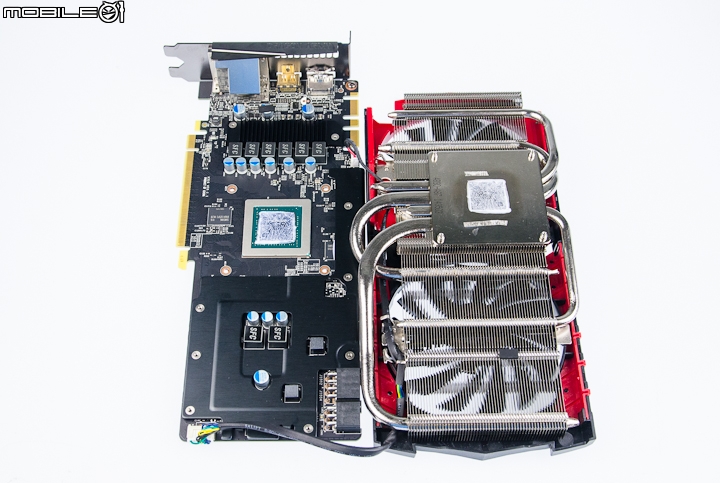

卸下散熱器後,可以看到電路板上還有加裝鋁質的金屬板來加強散熱以及減少板彎的問題。

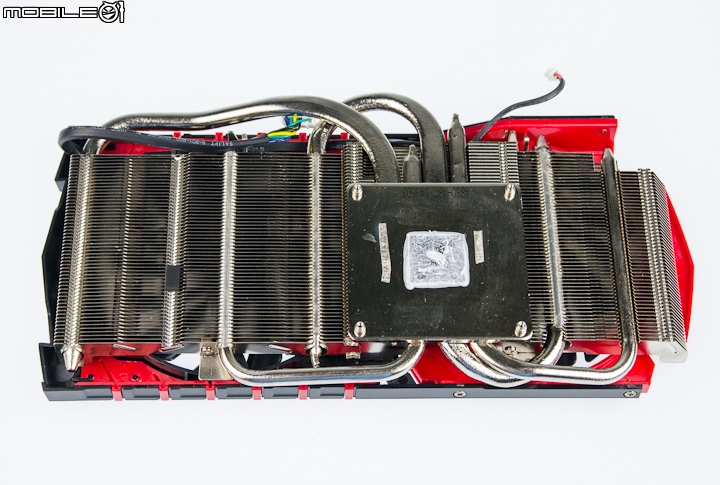

散熱器上主要是設置了一個鍍鎳處理的銅質基底覆蓋在繪圖晶片上,並透過兩根8mm與兩根6mm的銅質熱導管將廢熱傳導到鋁擠鰭片上。

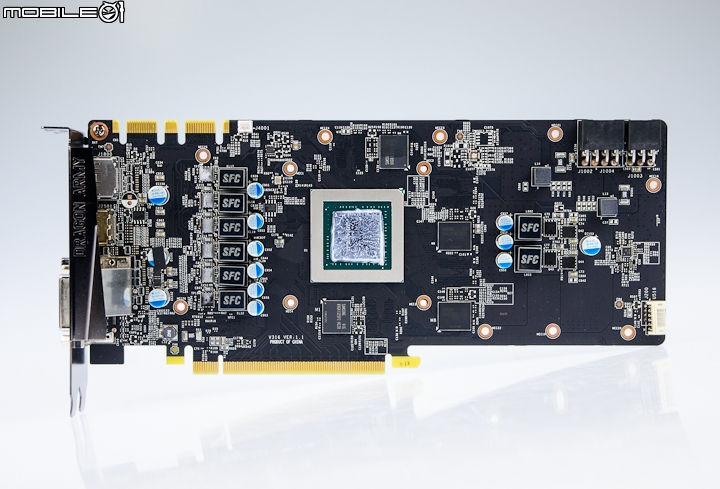

顯示卡電路板正面一覽。

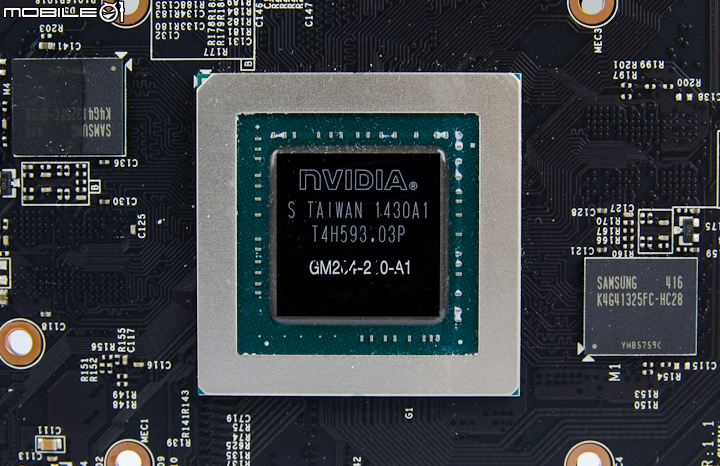

搭載在這款顯示卡上的繪圖晶片型號為GM204-200-A1。


針對繪圖晶片的部分,這款顯示卡則是採用了六相供電的設計。

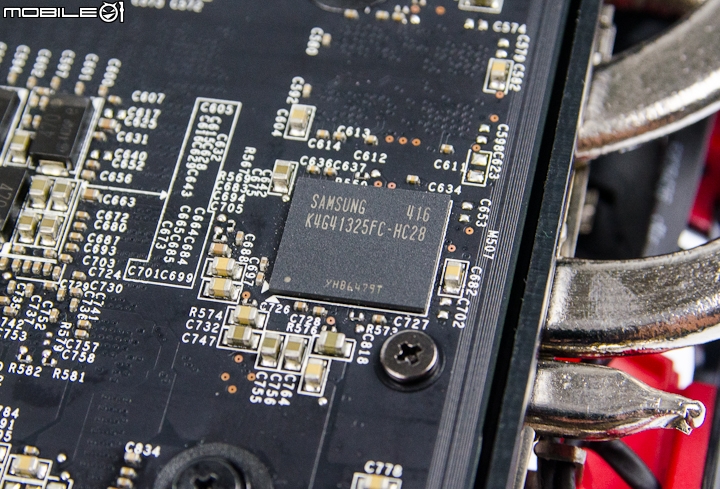

這款顯示卡的電路板前後兩面各設置了4顆Samsung推出的K4G41325FC-HC28 GDDR5記憶體顆粒,總容量為4GB。

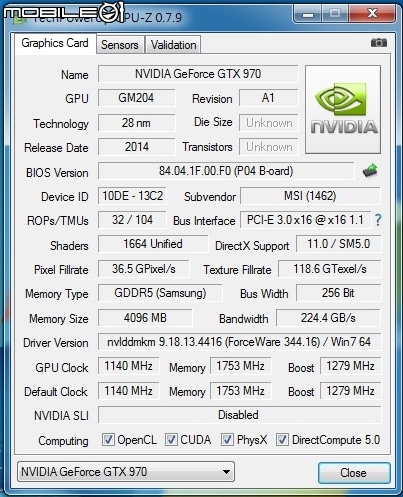

從GPUz軟體的資訊上可以看到,這款顯示卡預設的運作時脈已經有超頻至1140MHz,而且Boost時脈也可達到1279MHz。


實際測試

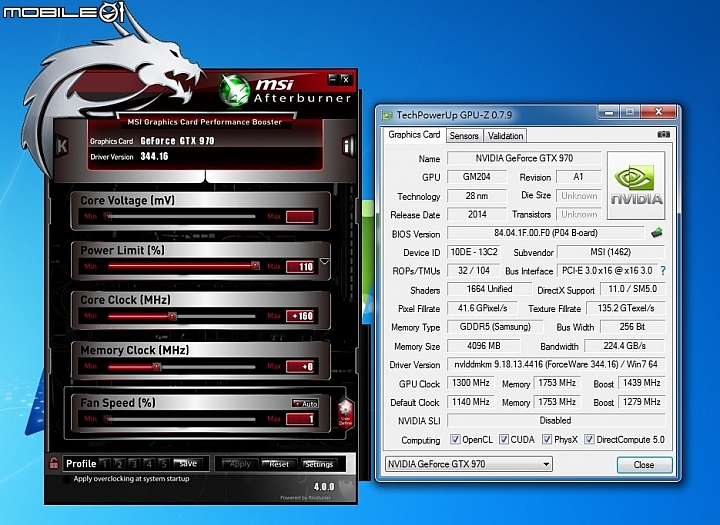

看完這款顯示卡的幾個特色與規格介紹之後,接著就來實際測試一下效能表現吧!這次除了會以預設的時脈來測試效能之外,也又透過微星提供的Afterburner軟體,將運作時脈小超到1300MHz來進行各項測試,讓網友們也可以看一下這款顯示卡超頻後的效能表現。另外,這次統整的數據圖表中,也有順便放入了先前測試的公版GTX780和GTX980的數據,好讓網友們可以更方便比較效能差異。


底下是這次測試時所使用的各項零組件平台,先給大家做個參考。

處理器:Intel Core i7-4790
主機坂:技嘉G1.SNIPER Z97
硬碟機:PLEXTOR M6e 512GB固態硬碟
記憶體:G.Skill DDR3-1866 8GBx4
電源供應器:技嘉 ODIN 1200W
作業系統:Windows 7 SP1 64位元

3DMark軟體測試


3DMark測試結果

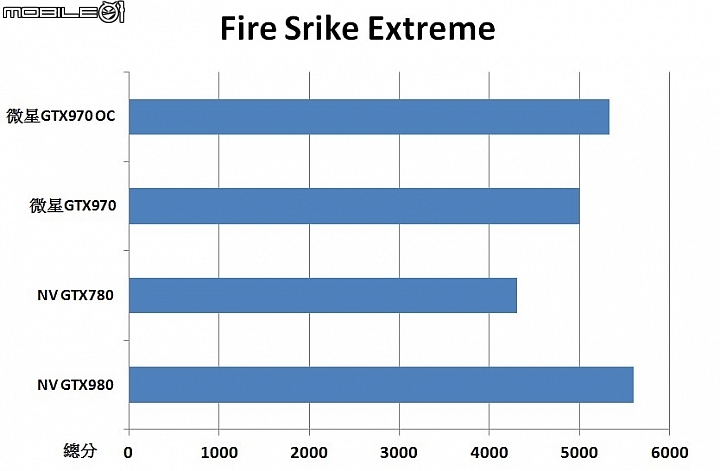

在Fire Srike Extreme場景時的測試結果,微星GTX970顯示卡分數為4999分、微星GTX970顯示卡超頻後分數為5334分、公版GTX780顯示卡分數為4312分、公版GTX980顯示卡分數為5598分。

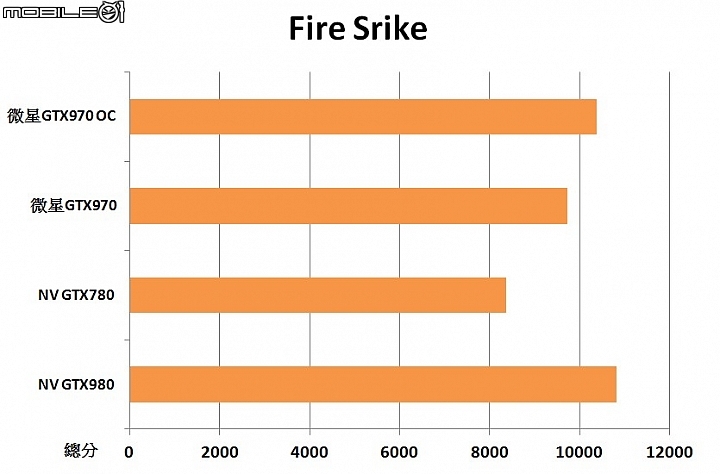

在Fire Srike場景時的測試結果,微星GTX970顯示卡分數為9734分、微星GTX970顯示卡超頻後分數為10390分、公版GTX780顯示卡分數為8378分、公版GTX980顯示卡分數為10822分。

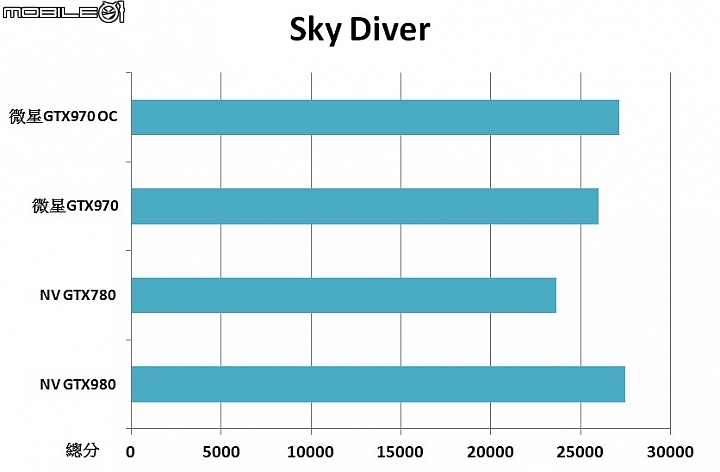

在Sky Diver場景時的測試結果,微星GTX970顯示卡分數為25992分、微星GTX970顯示卡超頻後分數為27159分、公版GTX780顯示卡分數為23648分、公版GTX980顯示卡分數為27471分。

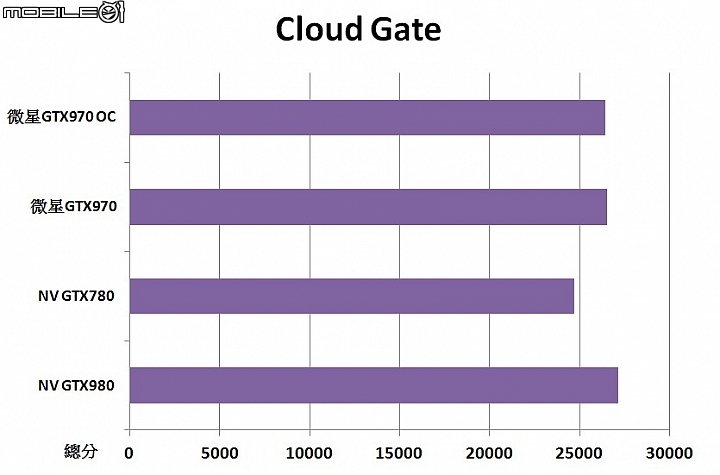

在Cloud Gate場景時的測試結果,微星GTX970顯示卡分數為26520分、微星GTX970顯示卡超頻後分數為26452分、公版GTX780顯示卡分數為24700分、公版GTX980顯示卡分數為27160分。

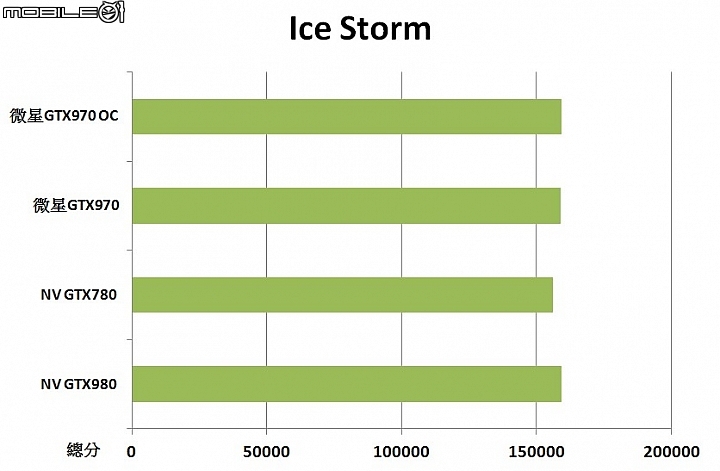

在Ice Storm場景時的測試結果,微星GTX970顯示卡分數為159099分、微星GTX970顯示卡超頻後分數為159273分、公版GTX780顯示卡分數為156093分、公版GTX980顯示卡分數為159278分。


3DMark 11測試結果

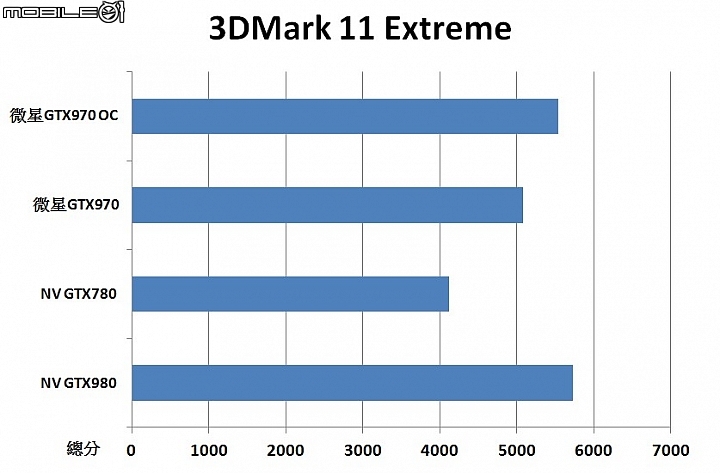

在Extreme項目的測試結果,微星GTX970顯示卡分數為5086分、微星GTX970顯示卡超頻後分數為5539分、公版GTX780顯示卡分數為4122分、公版GTX980顯示卡分數為5731分。

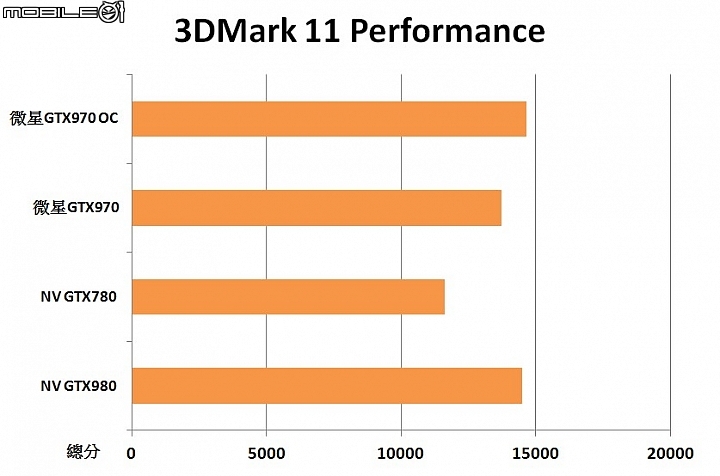

在Performance項目的測試結果,微星GTX970顯示卡分數為13721分、微星GTX970顯示卡超頻後分數為14649分、公版GTX780顯示卡分數為11618分、公版GTX980顯示卡分數為14489分。

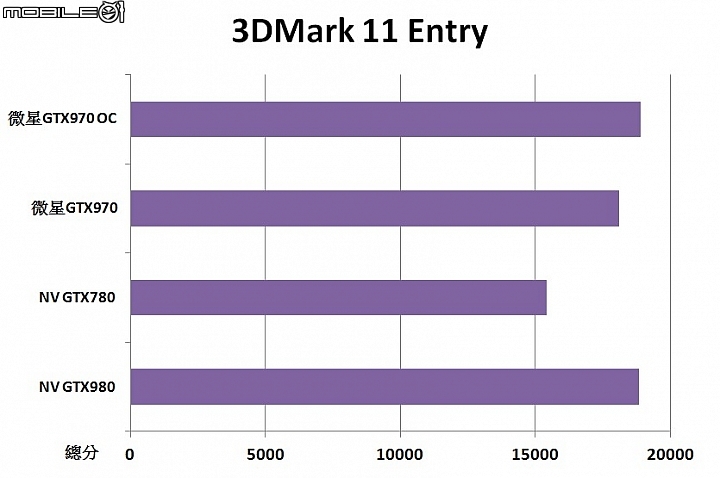

在Entry項目的測試結果,微星GTX970顯示卡分數為18104分、微星GTX970顯示卡超頻後分數為18902分、公版GTX780顯示卡分數為15415分、公版GTX980顯示卡分數為18829分。


Unigine軟體測試

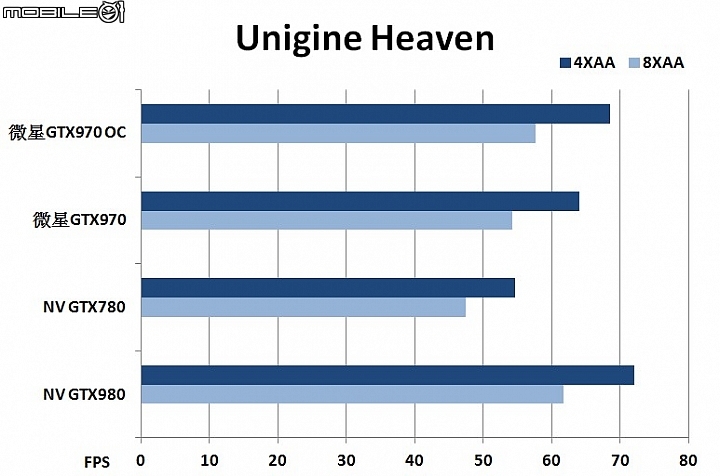

Unigine Heaven 4.0測試結果

當開啟解析度1920x1080以及4XAA與8X AA反鋸齒選項時,每秒平均畫面張數結果,微星GTX970顯示卡為64.1FPS和54.2FPS、微星GTX970顯示卡超頻後為68.5FPS和57.6FPS、公版GTX780顯示卡為54.7FPS和47.5FPS、公版GTX980顯示卡為72.1FPS和61.8FPS。


Unigine Valley測試結果

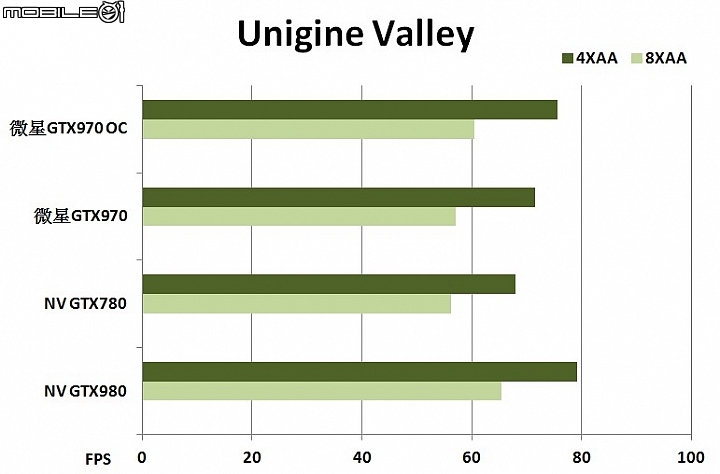

當開啟解析度1920x1080以及4XAA與8X AA反鋸齒選項時,每秒平均畫面張數結果,微星GTX970顯示卡為71.5FPS和57.1FPS、微星GTX970顯示卡超頻後為75.7FPS和60.5FPS、公版GTX780顯示卡為68FPS和56.3FPS、公版GTX980顯示卡為79.3FPS和65.5FPS。


遊戲效能測試

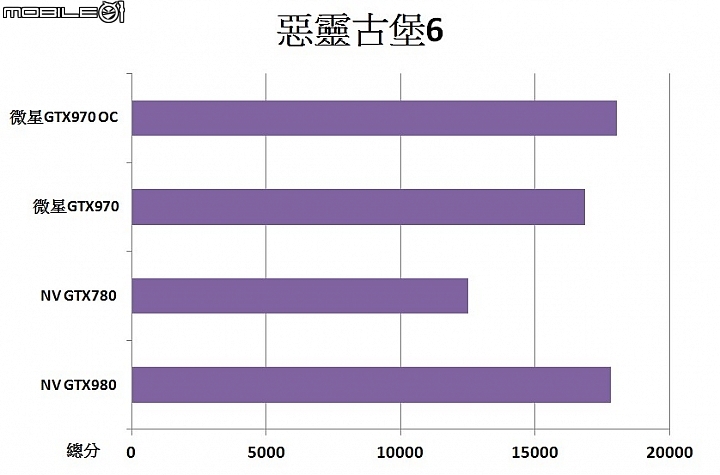

惡靈古堡6遊戲測試

當開啟解析度1920x1080,並將反鋸齒選項設定為FX AA時的測試結果,微星GTX970顯示卡分數為16863分、微星GTX970顯示卡超頻後分數為18022分、公版GTX780顯示卡分數為12496分、公版GTX980顯示卡分數為17813分。


太空戰士14-AREALM REBORN遊戲測試

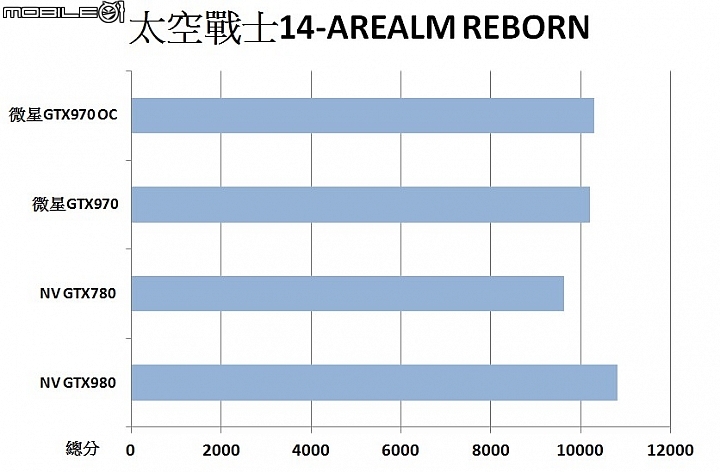

當開啟解析度1920x1080,並將顯示選項開到最高的測試結果,微星GTX970顯示卡分數為10208分、微星GTX970顯示卡超頻後分數為10304分、公版GTX780顯示卡分數為9633分、公版GTX980顯示卡分數為10818分。

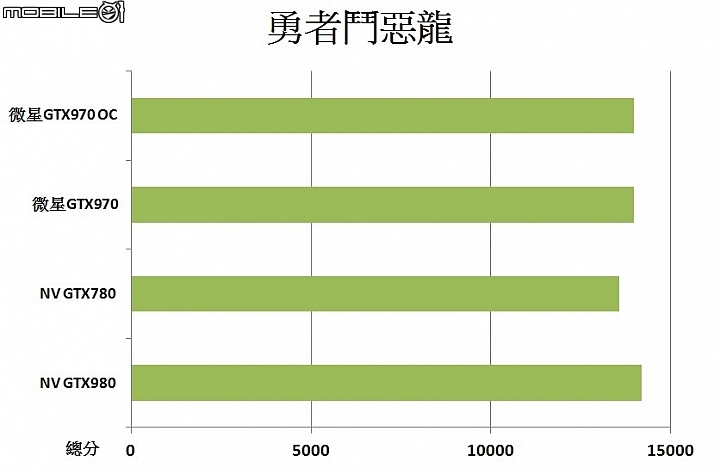

勇者鬥惡龍遊戲測試

當開啟解析度1920x1080,並將顯示選項開到最高的測試結果,微星GTX970顯示卡分數為13981分、微星GTX970顯示卡超頻後分數為13986分、公版GTX780顯示卡分數為13568分、公版GTX980顯示卡分數為14199分。


蝙蝠俠之阿卡漢的起源遊戲測試

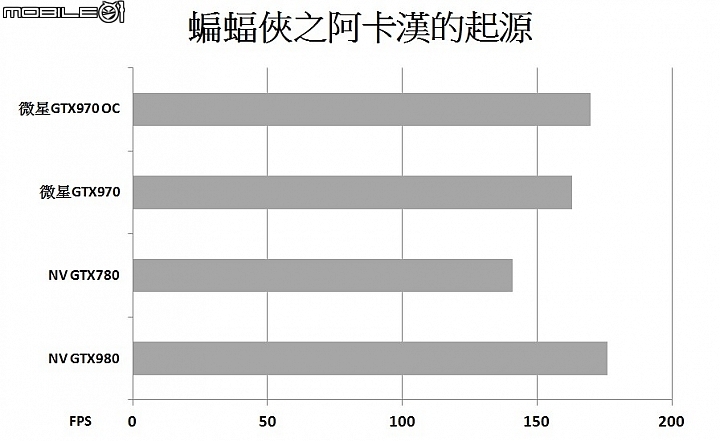

開啟解析度1920x1080,並將各項顯示效果等級設定為High時,每秒平均遊戲畫面張數結果,微星GTX970顯示卡為163FPS、微星GTX970顯示卡超頻後為170FPS、公版GTX780顯示卡為141FPS、公版GTX980顯示卡為176FPS。

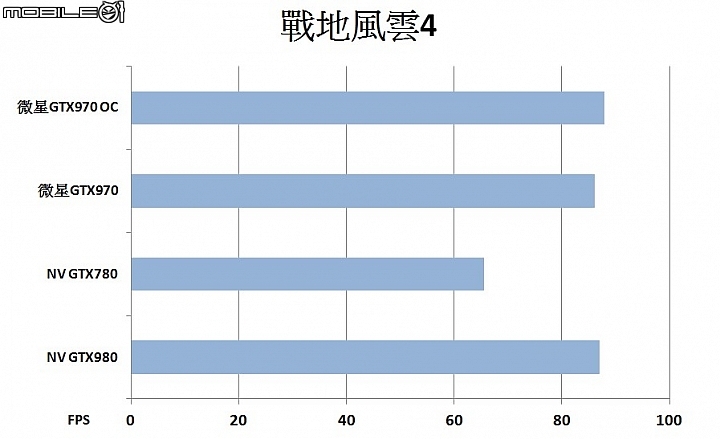

戰地風雲4遊戲測試

開啟解析度1920x1080,並將顯示效果等級設定為最高時,每秒平均遊戲畫面張數結果,微星GTX970顯示卡為86.11FPS、微星GTX970顯示卡超頻後為87.93FPS、公版GTX780顯示卡為65.6FPS、公版GTX980顯示卡為87.01FPS。

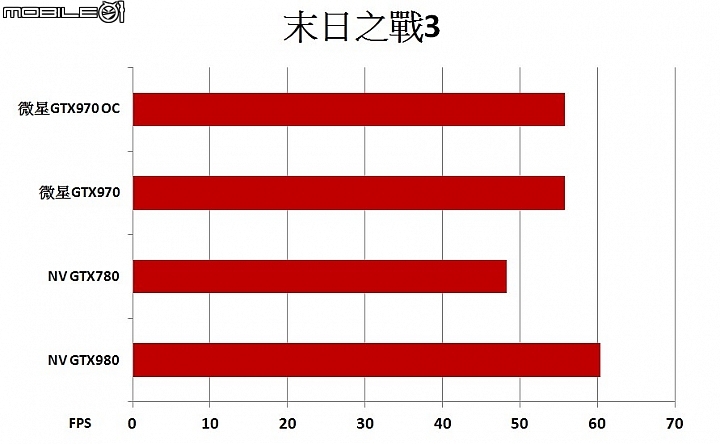

末日之戰3遊戲測試

開啟解析度1920x1080,並將各項顯示效果設定為非常高與開啟FXAA反鋸齒選項時,微星GTX970顯示卡為55.8FPS、微星GTX970顯示卡超頻後為55.85FPS、公版GTX780顯示卡為48.33FPS、公版GTX980顯示卡為60.43FPS。

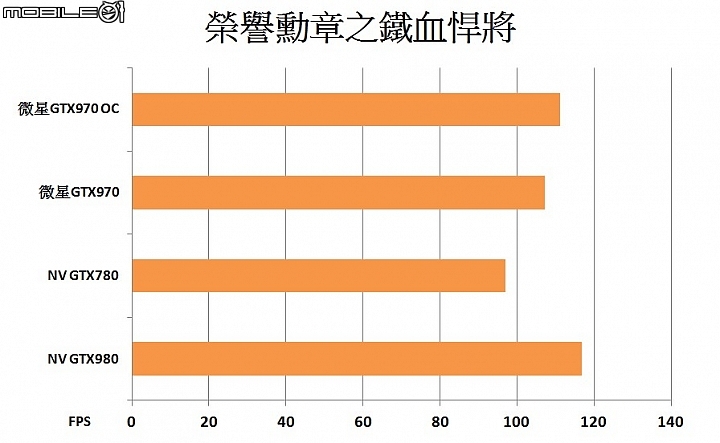

榮譽勳章之鐵血悍將遊戲測試

開啟解析度1920x1080,並將顯示選項設定為最高時,每秒平均遊戲畫面張數結果,微星GTX970顯示卡為107.22FPS、微星GTX970顯示卡超頻後為111.23FPS、公版GTX780顯示卡為96.91FPS、公版GTX980顯示卡為116.78FPS。

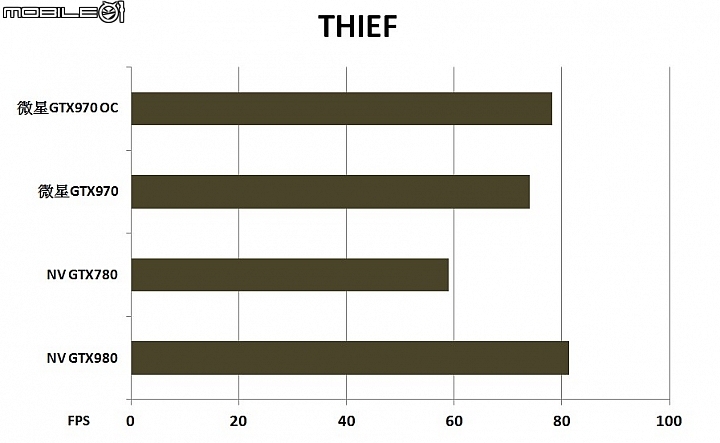

THIEF遊戲測試

開啟解析度1920x1080,並將顯示選項設定為High時,每秒平均遊戲畫面張數結果,微星GTX970顯示卡為74FPS、微星GTX970顯示卡超頻後為78.3FPS、公版GTX780顯示卡為59FPS、公版GTX980顯示卡為81.3FPS。

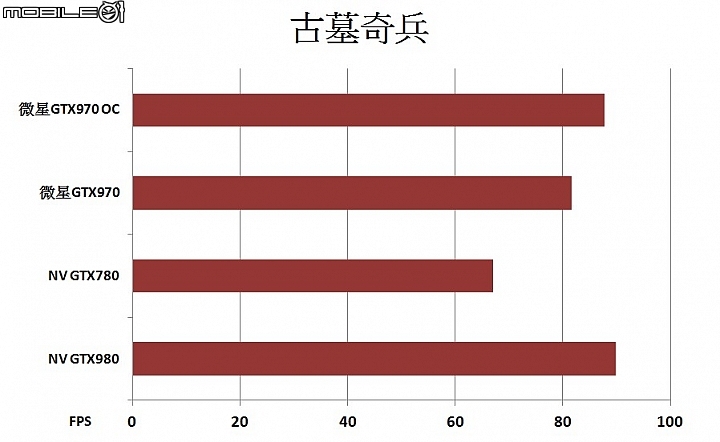

古墓奇兵遊戲測試

開啟解析度1920x1080,並將顯示選項設定為非常高時,每秒平均遊戲畫面張數結果,微星GTX970顯示卡為81.7FPS、微星GTX970顯示卡超頻後為87.8FPS、公版GTX780顯示卡為67.1FPS、公版GTX980顯示卡為89.9FPS。

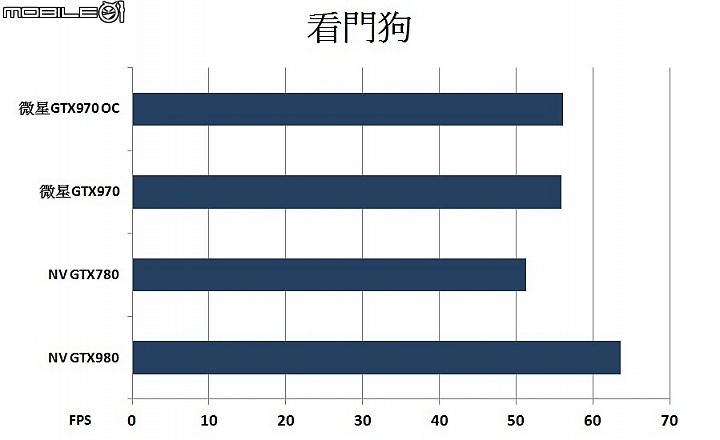

看門狗遊戲測試

開啟解析度1920x1080,並將顯示選項設定皆為最高時,每秒平均遊戲畫面張數結果,微星GTX970顯示卡為55.87FPS、微星GTX970顯示卡超頻後為56.12FPS、公版GTX780顯示卡為51.3FPS、公版GTX980顯示卡為63.6FPS。


溫度與耗電量測試

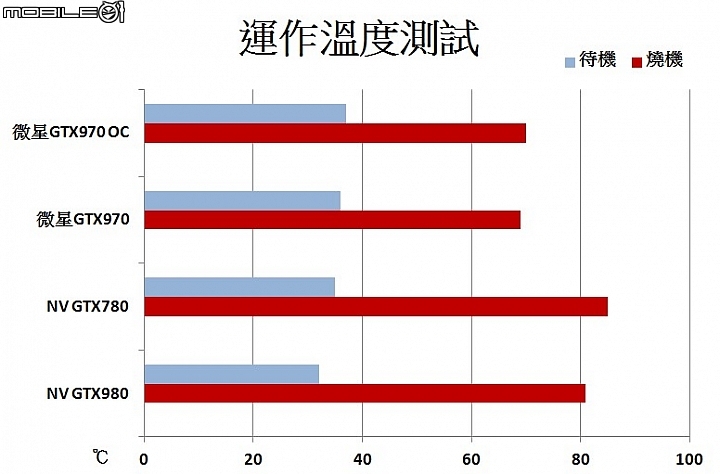

實際運作溫度測試

在裸機狀態以及顯示卡待機狀態時,微星GTX970顯示卡的運作溫度大約是36℃、微星GTX970顯示卡超頻後的運作溫度大約是37℃、公版GTX780顯示卡的運作溫度大約是35℃、公版GTX980顯示卡的運作溫度大約是32℃。

接著用Furmark軟體實際燒機15分鐘之後,微星GTX970顯示卡的風扇轉速會達到55%,且運作溫度會控制在69℃以內;超頻後的微星GTX970顯示卡風扇轉速會達到66%,且運作溫度會控制在70℃以內;公版GTX780顯示卡的風扇轉速會達到65%,且運作溫度會控制在85℃以內、公版GTX980顯示卡的風扇轉速會達到57%,且運作溫度會控制在81℃以內。

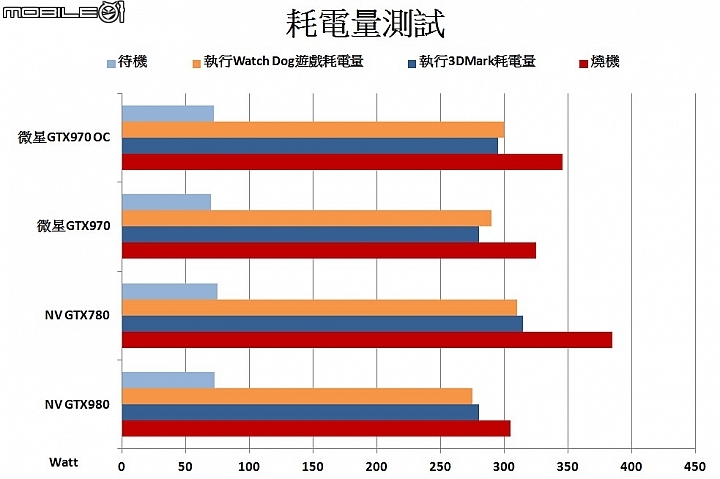

顯示卡耗電量測試

當系統在待機狀態時,搭載微星GTX970顯示卡的系統總功耗約為70瓦;微星GTX970顯示卡超頻後的系統總功耗約為72瓦;搭載公版GTX780顯示卡的系統總功耗大約是75瓦;搭載公版GTX980顯示卡的系統總功耗大約是73瓦。

當系統執行3DMark軟體測試時,搭載微星GTX970顯示卡的系統總功耗約為280瓦;微星GTX970顯示卡超頻後的系統總功耗約為295瓦;搭載公版GTX780顯示卡的系統總功耗大約是315瓦;搭載公版GTX980顯示卡的系統總功耗大約是280瓦。

當系統執行「看門狗」遊戲時,搭載微星GTX970顯示卡的系統總功耗約為290瓦;微星GTX970顯示卡超頻後的系統總功耗約為300瓦;搭載公版GTX780顯示卡的系統總功耗大約是310瓦;搭載公版GTX980顯示卡的系統總功耗大約是275瓦。

接著開啟Furmark軟體讓GPU負載以及TPD都達到滿載的狀態時,搭載微星GTX970顯示卡的系統總功耗約為325瓦;微星GTX970顯示卡超頻後的系統總功耗約為346瓦;搭載公版GTX780顯示卡的系統總功耗大約是385瓦;搭載公版GTX980顯示卡的系統總功耗大約是305瓦。


實測總結

從各項測試結果來看,微星這次推出的GTX970 GAMING 4G顯示卡,相較於上一代的公版GTX780顯示卡的效能大約多了15~20%左右的幅度,表現還算是不錯。而且透過微星提供的Afterburner軟體稍微將運作時脈超頻到1300MHz之後,實際測試效能也大約有5%左右的提昇,若是再仔細一些參數的話,應該會有更好的超頻效能表現。

至於溫度表現方面,因為這款顯示卡加入了Zero Frozr的功能,所以當顯示卡運作溫度低於60℃的時候,僅能夠被動散熱,所以待機溫度也比較高一點。不過,當顯示卡達到滿載的狀態時,溫度亦能控制在70℃以內,整體散熱效果還是有著不錯的表現。
