以往效能愈好的電腦,愈是會搭配體積較大、散熱效果較好的機殼來避免硬體過熱的問題。所以高效能的電腦自然也會給人一種大體積的印象。不過,這次華碩在ROG系列產品線所推出的G20電競桌機,透過主機板的重新設計以及特殊的散熱規劃,不僅主機的體積只有12公升,而且一樣能夠安裝Core i7處理器和GTX780等級的顯示卡,以及2.5吋SSD固態硬碟、3.5吋硬碟和光碟機等周邊零組件,讓擁有高效能的桌上型電腦不再與大體積畫上等號。


華碩G20電競主機開箱與規格設計

華碩這款ROG G20遊戲主機的最高規格是可以搭配到Intel Core i7-4790處理器、NVIDIA GeForce GTX780顯示卡、16GB記憶體、256GB固態硬碟以及3TB的3.5吋硬碟。不過,因為市場規劃的關係,目前在台灣實際出貨的ROG G20是以Intel Core i7-4790處理器、NVIDIA GeForce GTX750 1GB顯示卡、8GB記憶體、128GB固態硬碟以及1TB的3.5吋硬碟等規格的搭配。所以要是想要有搭載更高階顯示卡的ROG G20,可能還要再等等,不然就是得自己找其它顯示卡來更換囉!


在外盒上有印著這款G20主機的幾個特色,包含了ECO省電功能、內建獨立顯示卡、可切換最多8百萬種燈色、支援SonicMaster音效技術以及提供100GB容量的ASUS WebStorage雲端空間。

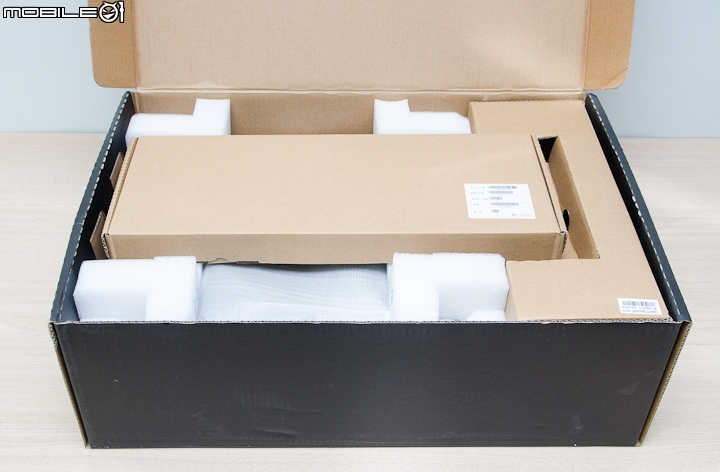

打開外箱包裝的上蓋就會先看到隨附的鍵盤以及配件盒。

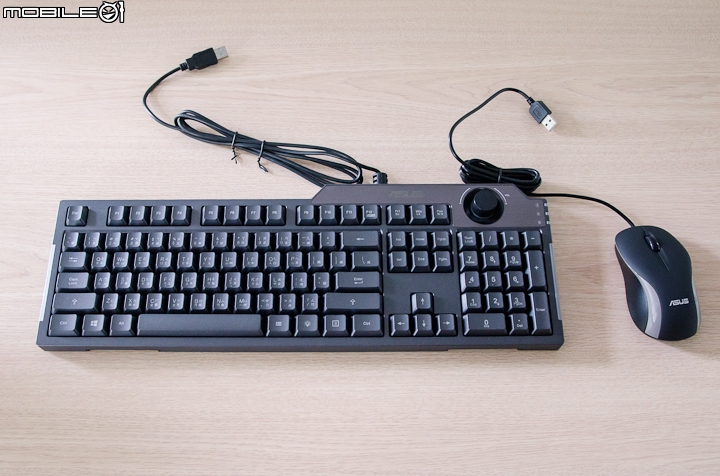

不過隨附的鍵盤滑鼠就比較普通一些,至少貼個ROG Logo應該會跟主機更搭配一些。

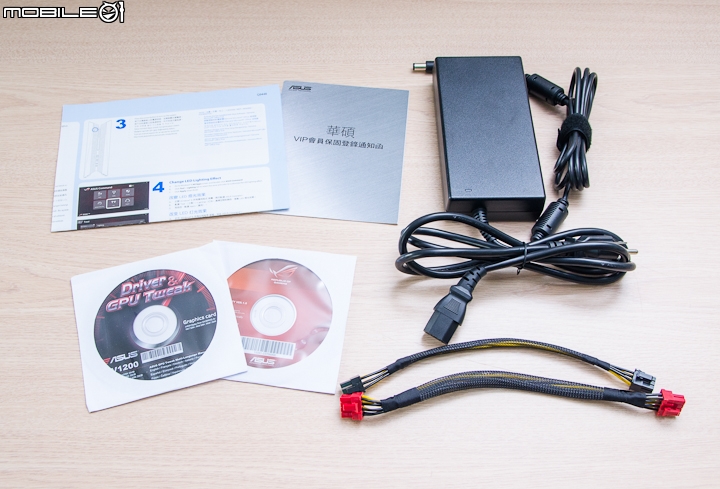

除了鍵盤滑鼠之外,隨附的配件還有紙本的安裝手冊、VIP保固說明書、兩張軟體與驅動程式光碟片、電源變壓器以及各一條用來接顯示卡的6Pin和8Pin的電源線。

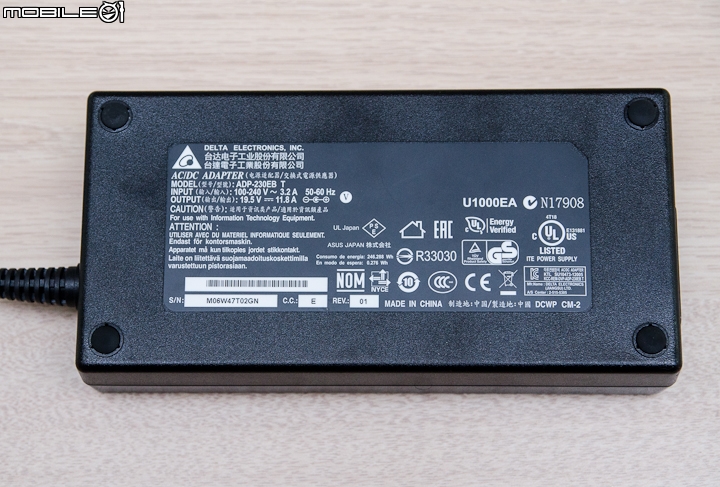

隨附的電源供應器是採用台達電推出的ADP-230EB。

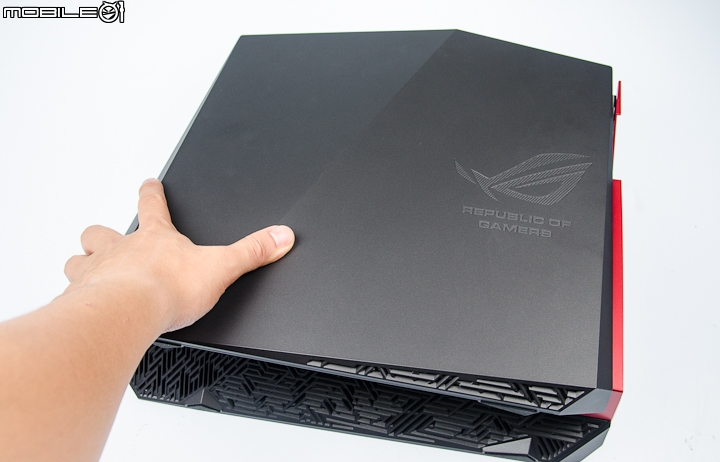

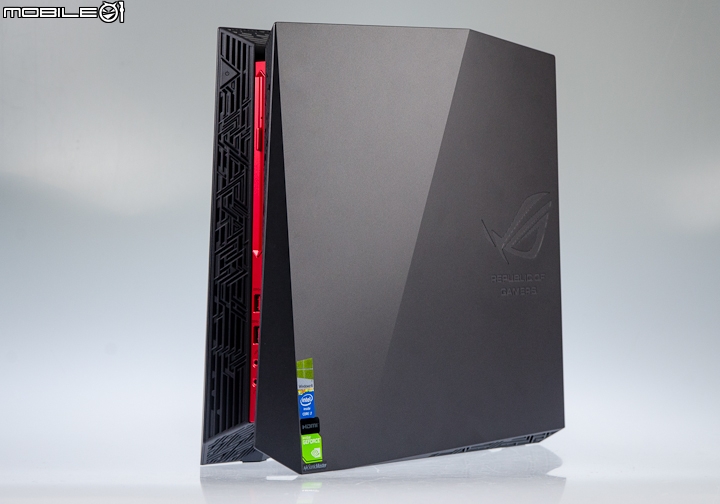

從這款G20的主機外觀可以看到兩邊的側板表面都是採用磨砂質感的塗裝,而且在右側的表面上還有壓印ROG的招牌邪惡之眼。至於前面板的部分,據官方的說法是採用馬雅圖文的概念所設計,而且比較特別的一點,還有搭載LED燈飾,並能透過軟體來自己設定想要的燈色。

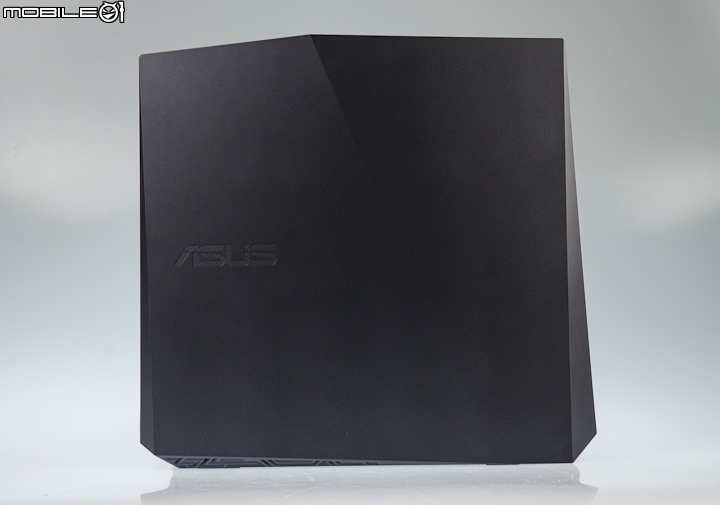

在左邊側板的位置上則是印著ASUS的字樣。

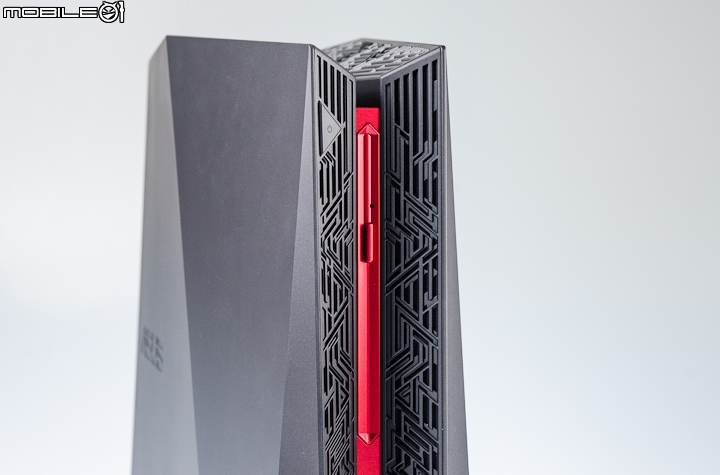

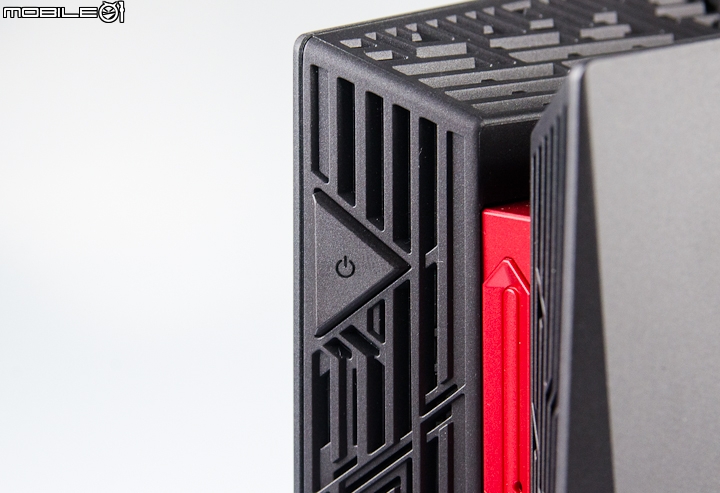

電源按鍵是設置在機身前面板的上方,並採用三角型的按鍵設計。

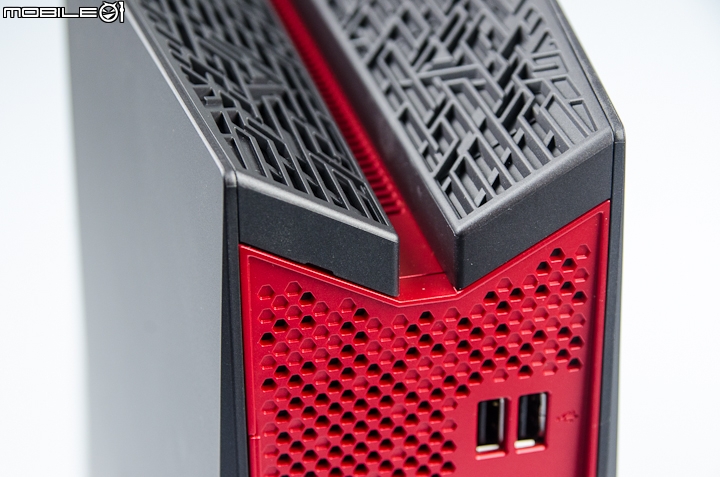

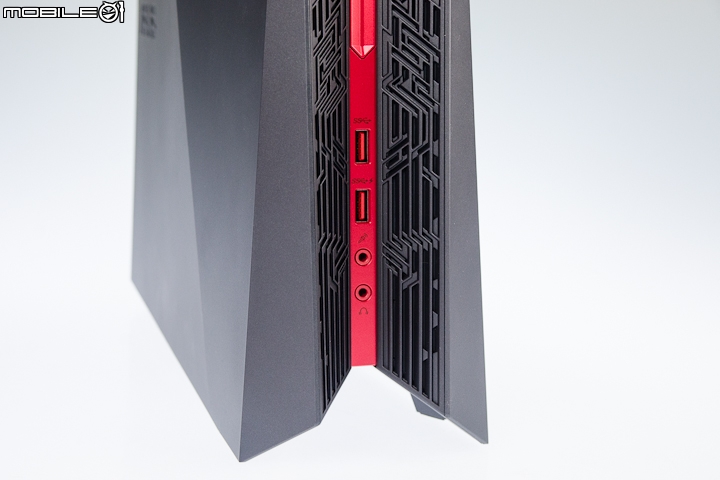

前面板底下有提供了兩組USB3.0傳輸埠以及3.5mm的耳機麥克風音源孔,並且也特別採用紅色的料件來搭配機身顏色。


機身前方也有直接搭載了一組薄型的DVD燒錄機。

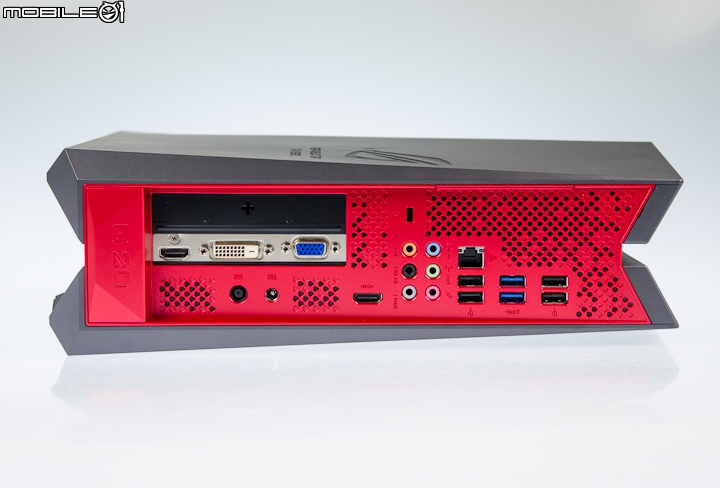

I/O埠的部分大多集中在機身的後方,並提供了2組USB3.0、4組USB2.0傳輸埠、1組Gigabit RJ45有線網路埠、3.5mm音源孔以及一組主機板直接內建的HDMI影像輸出端子。

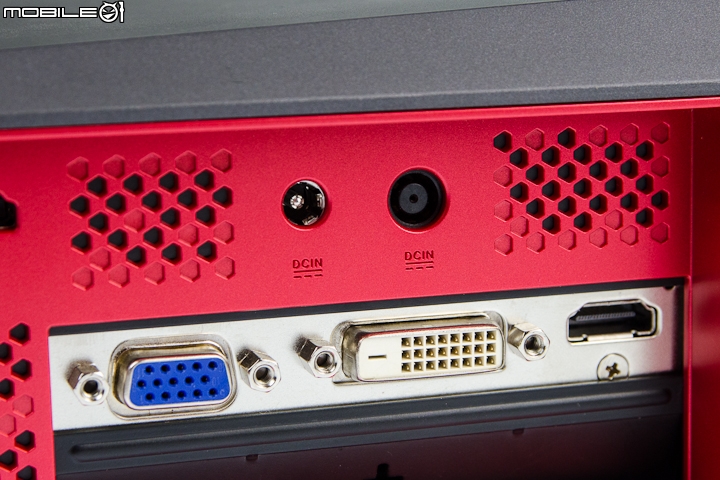

在機身的I/O背板上可以看到有設置了兩組電源接頭,之所以會這樣設置,其實是為了讓主機在安裝高階顯示卡的時候,可以多外接一組電源來增加供電量。而這次借測的G20是搭載GTX750顯示卡的版本,所以配件內也只有提供一組規格230W的變壓器,若是搭載GTX780顯示卡的版本,配件還會在多一組規格180W的變壓器讓使用者直接安裝。


散熱設計方面,這款G20主要的進風口是設計在機身的下方,當風流從底下風口進入後,則會循著側板特別設計的風道導向處理器以及顯示卡的散熱器,再從機身的上方排出廢熱。

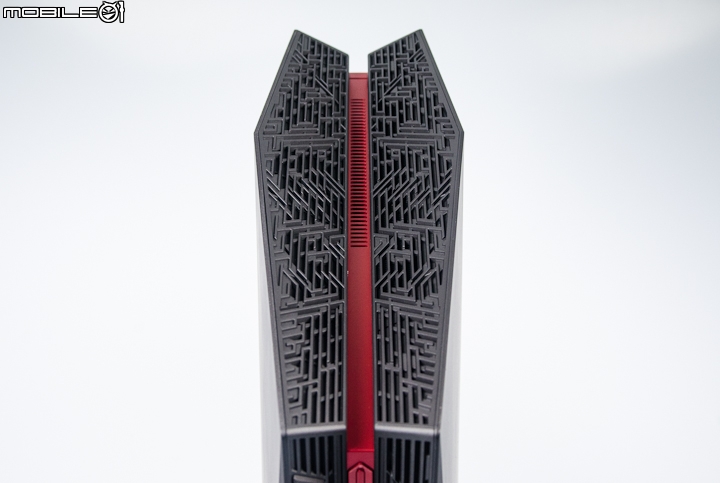

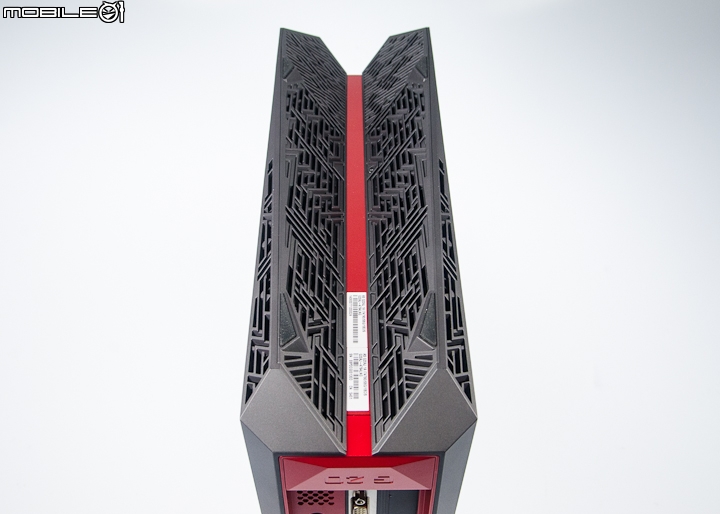

機身上方的馬雅圖紋設計,除了外型考量之外,也是為了用來增加機身的散熱效果。


看完外觀之後,接著就來拆機一下,看看裡面的設計跟一般桌上型電腦有什麼不一樣囉!拆解的時候,必須要先卸下機身底部設置的小螺絲。

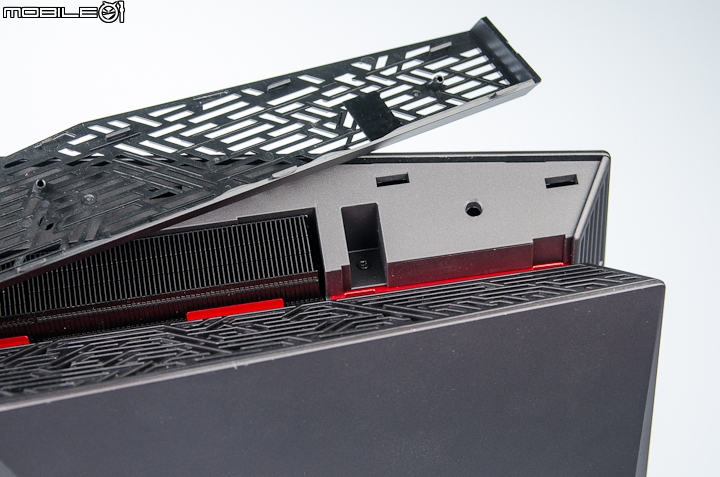

機身上方的外蓋其實是可拆卸式的設計,從外蓋的凹槽往上拉就可以卸下。

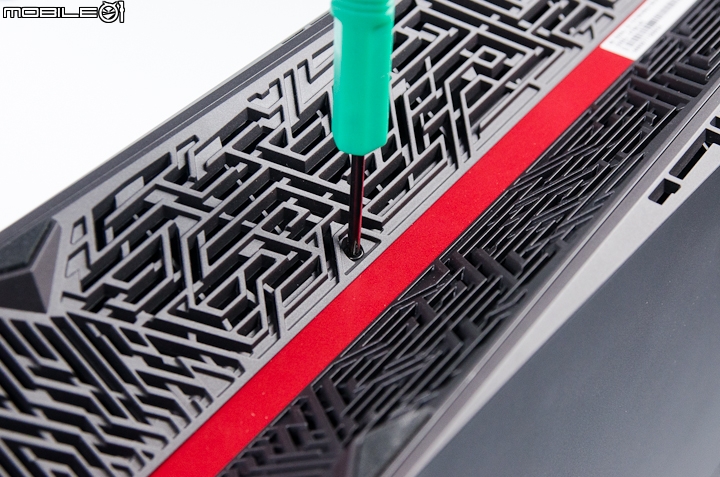

拿起上蓋之後,也可以看到機身的主要散熱孔,而旁邊的凹槽裡面就是另外一顆固定螺絲。


當上下兩顆螺絲都卸下之後,往外一推就可以開啟機身的側板。

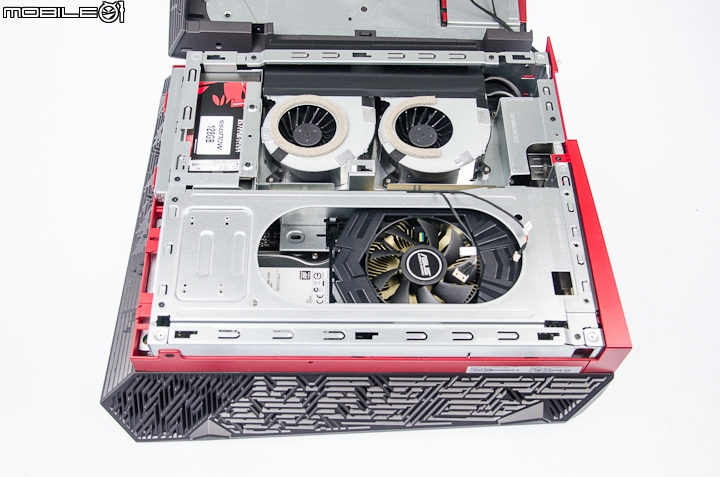

卸下側板後,可以看到機身內部大概可以分為兩個區域,上半部主要是安裝處理器、硬碟以及光碟機的區域,而下半部的空間,主要是用來安裝顯示卡以及另外一顆3.5吋硬碟。而這樣的設計,也算是為了可以達到熱分流的效果,讓機身內處理器以及顯示卡這兩個主要發熱體可以有比較好的散熱效果。

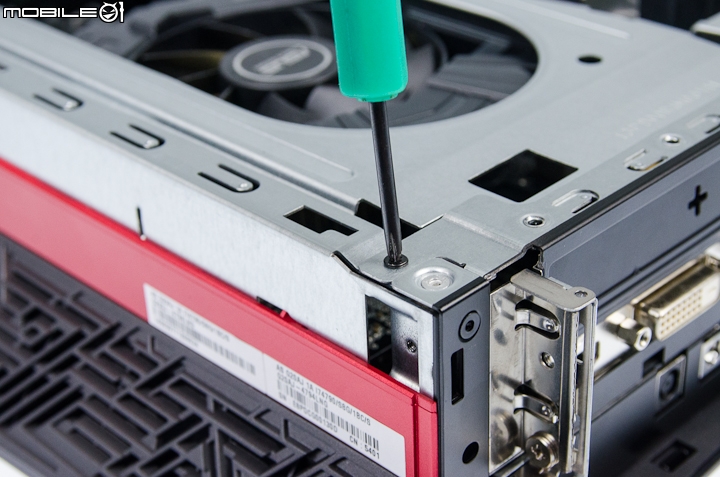

若是要再接著拆卸零組件的話,必須要先把後方的紅色背板卸下。


這款G20機身裡面的各項零組件大多都是採用模組化的安裝設計,可以個別拆卸。

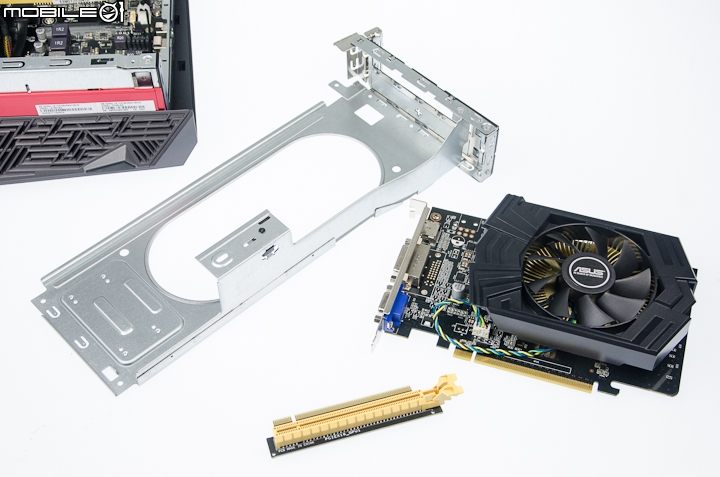

卸下顯示卡模組時,可以看到這款G20其實是透過一張PCIe轉接卡,讓顯示卡可以改成平放,減少機身所需的厚度。至於搭載的GTX750顯示卡則是1GB顯示記憶體的版本,而且是免外接6Pin電源的設計。

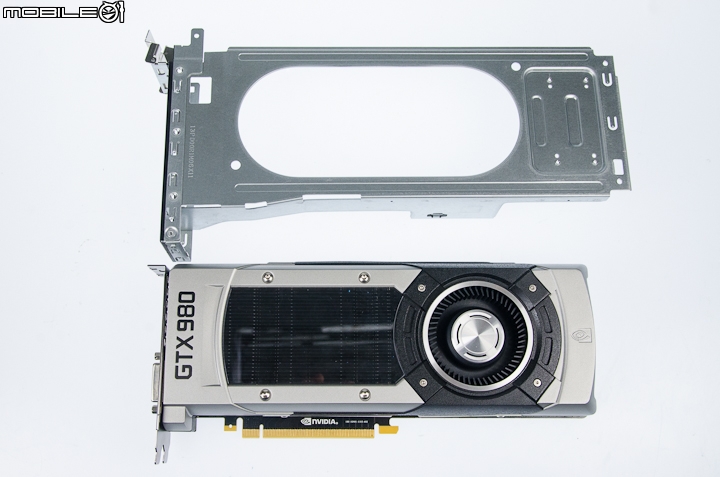

用內部的顯示卡固定架實際近來新推出的GTX980比較一下,便可以發現安裝空間其實還蠻充裕,所以要自己改裝高階卡應該也不會太難。

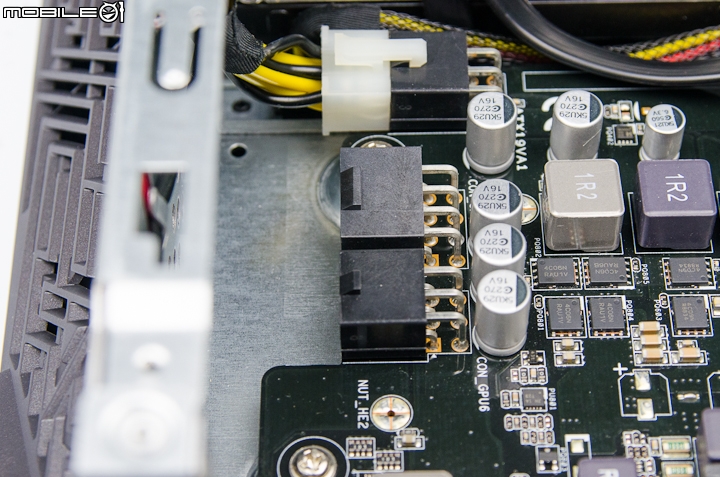

至於顯示卡供電設計方面,這款ROG G20已經將6Pin和8Pin的供電模組設置在主機板上面,所以之後要是使用者哪天真的想要自己擴充高階顯示卡的話,就可以從這邊來安裝電源線。

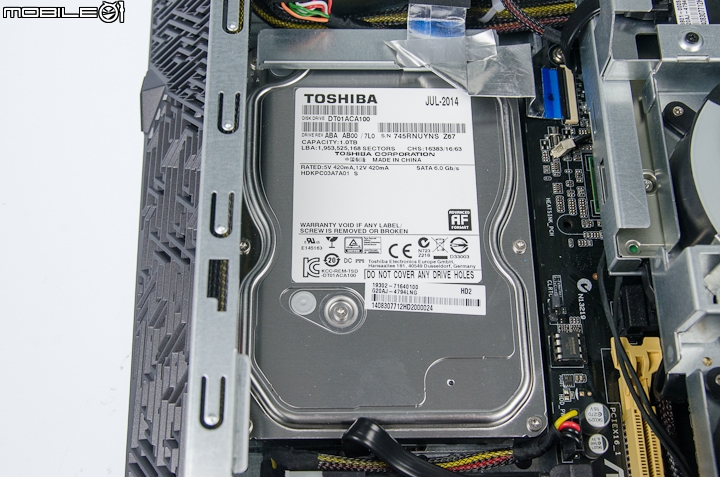

在顯示卡底下的空間則是放著一顆3.5吋的硬碟,而這次主機上搭載的則是一顆TOSHIBA推出的7200轉硬碟,容量為1TB。主要是用來當作資料使用。

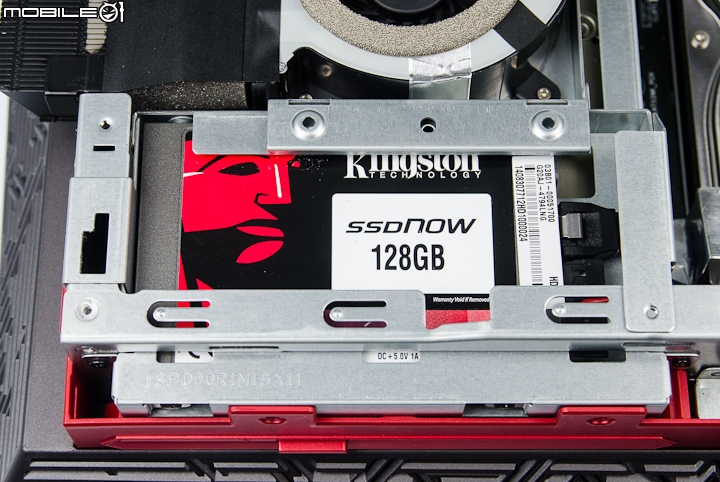

至於系統碟的部分,這款G20則是採用一顆金士頓推出的SSDnow固態硬碟,容量為128GB。

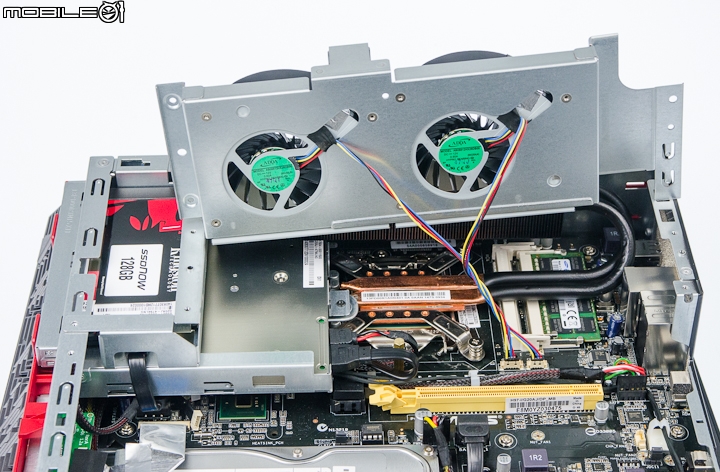

拿起系統風扇後,可以比較清楚看到裡面的主機板是專為這款G20桌機特別製作的L型主機板。而風扇的正下方便是處理器的安裝位置,並且還搭配了具備銅質基底來吸收處理器廢熱,再利用上方兩根8mm的銅質熱導管,將廢熱導向上方的鋁擠鰭片,最後再透過兩顆鼓風扇來加強散熱效率。

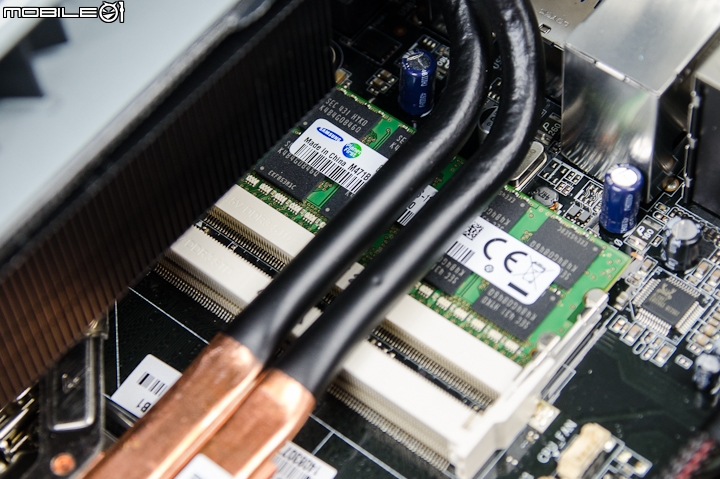

記憶體的部分,這款主機板則是搭載了一支Samsung的DDR3-1600記憶體,容量是8GB,並留有一組記憶體空間讓玩家日後可以擴充。

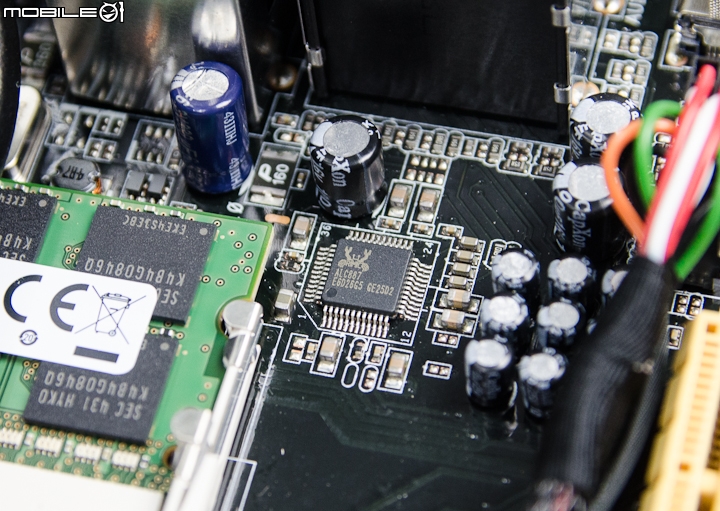

另外,在記憶體旁邊可以看到這款主機板的音效晶片是採用Realtek推出的ALC887晶片,可支援7.1聲道的音效輸出。

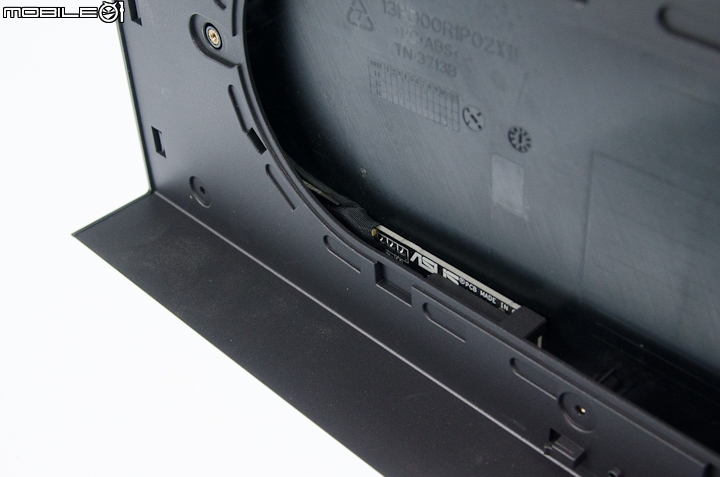

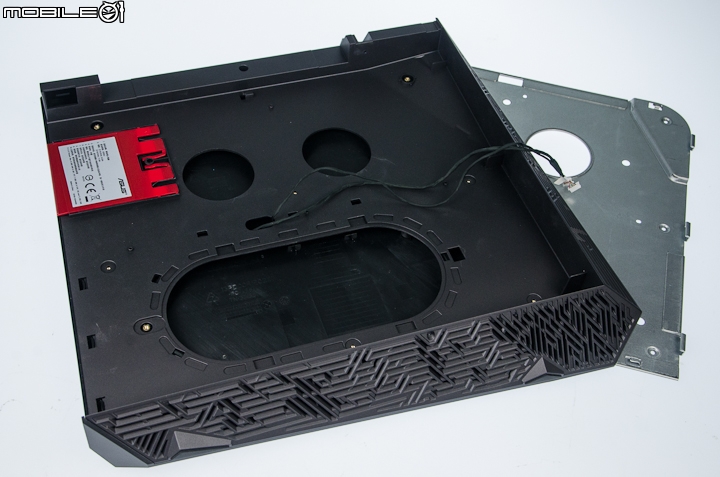

最後看到側板的部分。當卸下側板上的金屬板之後,其實就可以看到裡外層有留了一些空間來作為導流風道。


而兩邊側板裡面,也可以看到各有設置一片搭載LED燈的電路板,使用者可以透過隨附的軟體來改變LED的顯示燈色。


BIOS介面設計

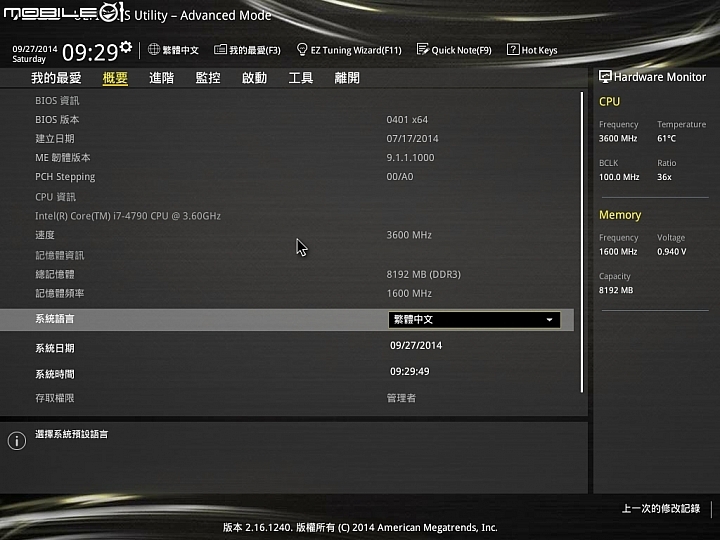

雖然這款G20是屬於ROG系列的產品,但內建的UEFI BIOS介面卻是跟一般通路版的主機板一樣,似乎有點可惜,或許之後透過更新可以改成有ROG介面的BIOS,應該會比較搭配一點。

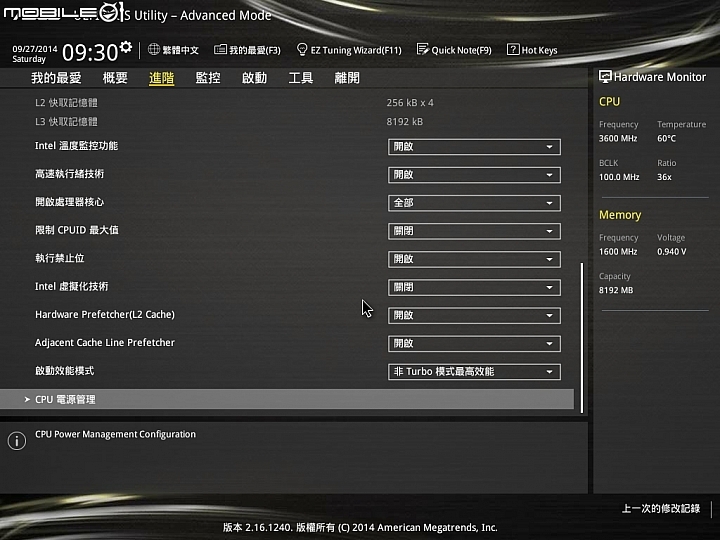

也許是因為處理器規格以及散熱考量,關於一些超頻的參數設定選項其實都已經拿掉。


AEGIS監控軟體

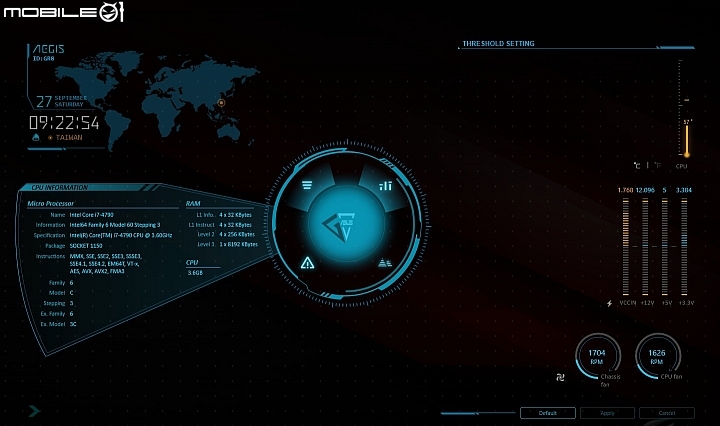

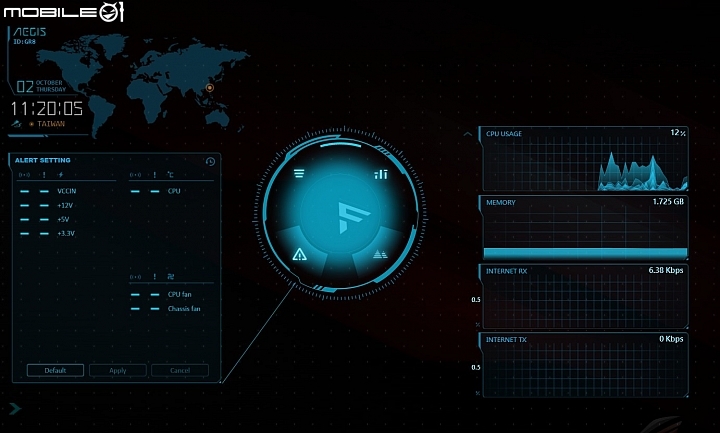

針對硬體監控的部分,這款G20有特別提供了一個名為AEGIS的監控軟體,讓玩家可以透過主畫面中間的圓形選單來查看處理器溫度、電壓、風扇轉速以及硬體資訊。而在軟體的左上角有特置了一個世界地圖,會根據IP來顯示玩家所在位置以及日期時間,整體介面看起來也頗具科技感。


處理器、記憶體以及網路使用量等資訊也可以圖表的方式顯示。


ASUS Command操控軟體

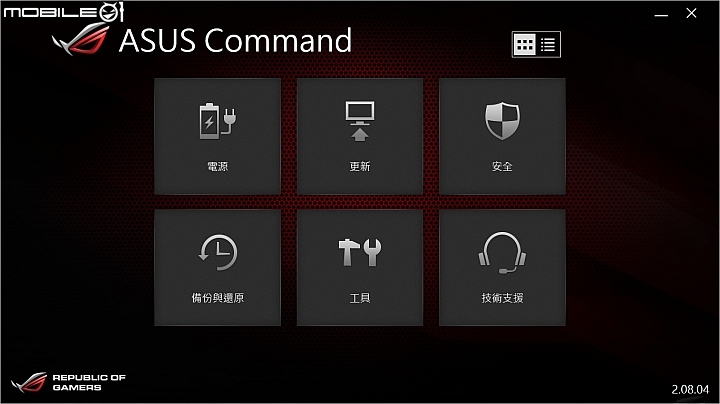

功能設定方面,這款G20則是提供了ASUS Command的操作介面,將電源、更新、安全、備份還原、工具以及技術支援等功能全部集中在這個整合軟體裡。


電源分頁

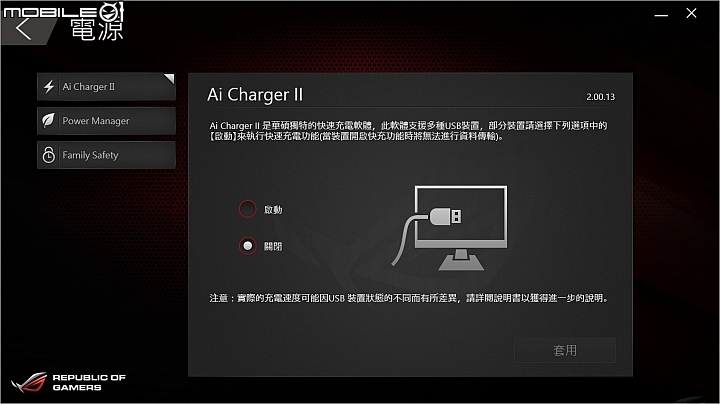

電源功能頁面中提供了Ai Charger II、電源管理以及家庭安全三個主要選項。其中的Ai Charger II功能主要是可以增加USB的供應電流,讓連結的裝置可以更快地完成充電。

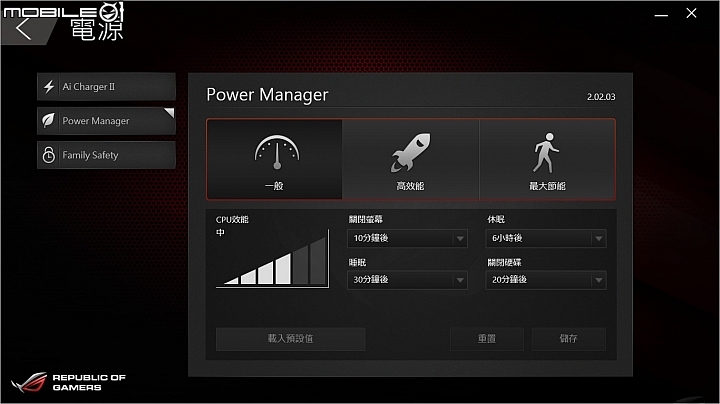

至於電源管理選項中,提供一般、高效能以及最大節能三種電源模式,並且採用圖示化的介面設計,讓使用者直接點選就可以快速切換。而在每個模式底下還是可以自己更改一些細部的設定。

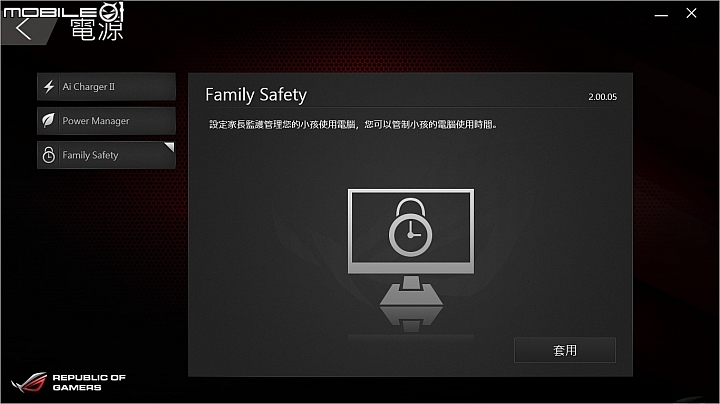

至於Family Safety功能其實就是透過帳戶使用時間的限制功能,來管理家中小孩使用電腦的時間。


更新分頁

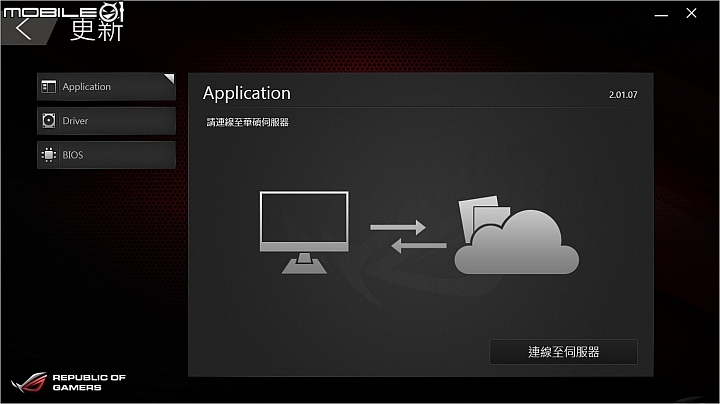

更新功能頁面中,主要是可以查看是否有最新的應用軟體、驅動程式或是BIOS,並直接下載更新。


安全分頁

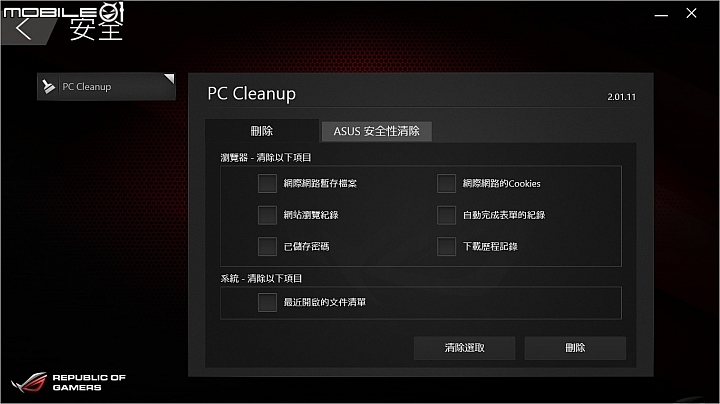

安全分頁裡面設置了一個PC Cleanup的功能,可以讓使用者用來清除一些網路暫存檔案或是記錄資料。

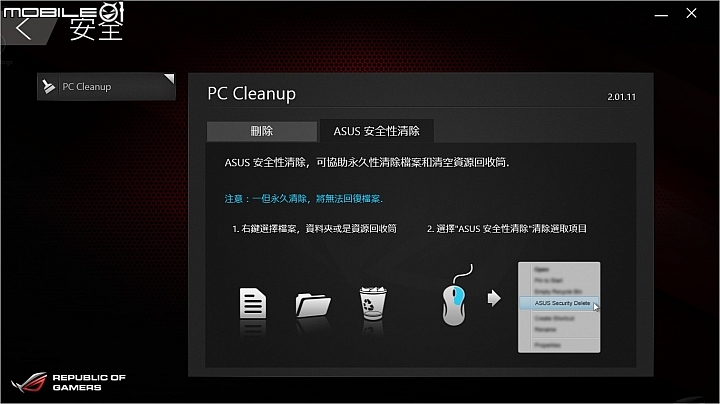

另外,這個功能裡面還有提供了一個安全性清除功能,可以協助使用者將電腦檔案永久刪除。或者直接在需要刪除的檔案上按下滑鼠右鍵,也可以直接啟用安全性清除功能。


備份與還原分頁

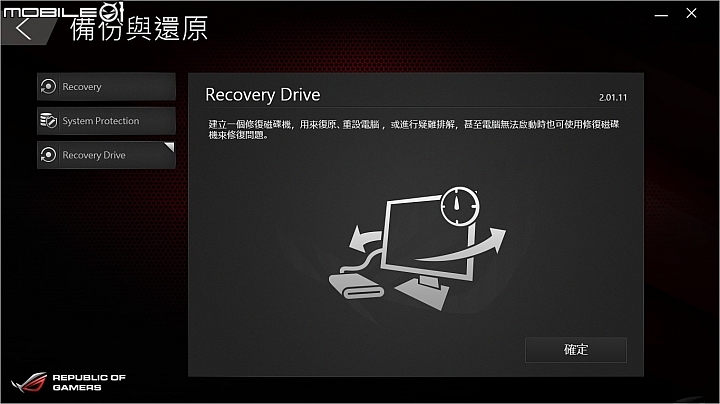

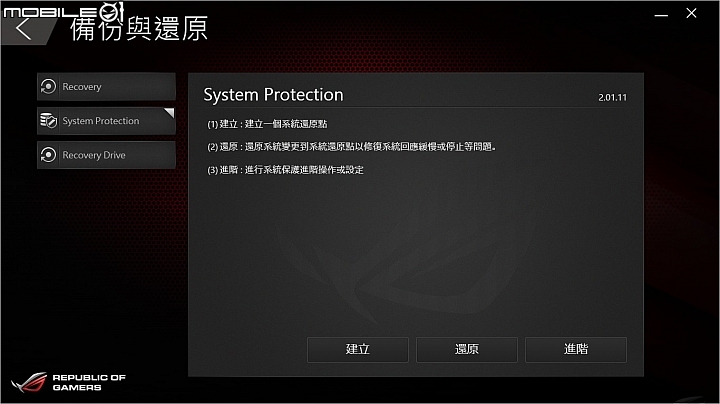

備份與還原頁面中主要是可以讓使用者啟動還原功能與建立還原點,以即將內建的修復磁區複製備份到其它硬碟或是外接的USB儲存裝置。




工具分頁

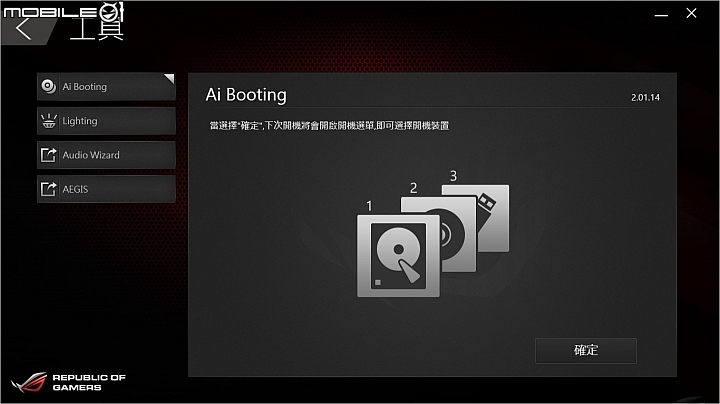

在工具頁面中,提供了Ai Booting、Lighting、Audio Wizard以及AEGIS等功能的啟動選項。其中Ai Booting的功能就是讓使用者不需要進BIOS就可以選擇開機裝置。

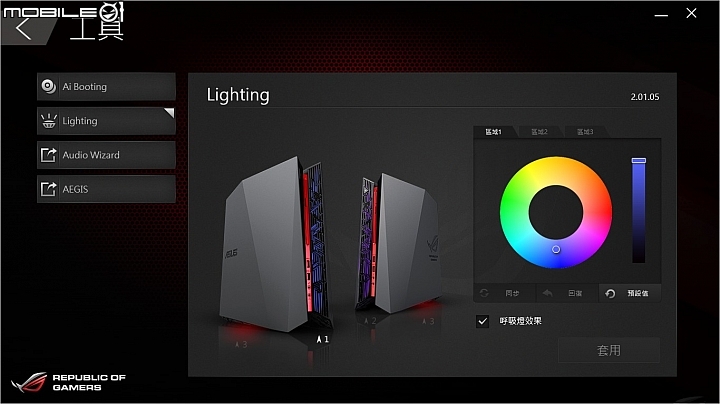

若是使用者想要改變主機的燈色時,則可以在工具頁面裡的Lighting來改變顯示燈色。這款G20在前面板的左側、右側以及機身底部的區域,都可以直接透過旁邊的色環調整為不同的燈色顯示。

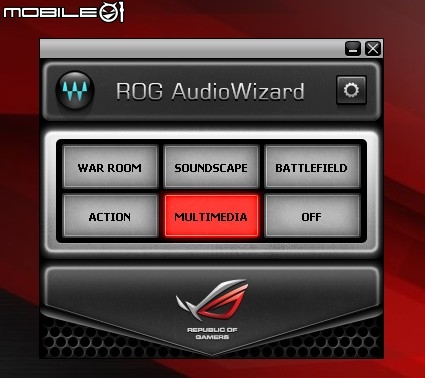

開啟Audio Wizard軟體後,主畫面上便可以看到War room、Sound scape、Battlefield、Action以及Multimedia等五種不同的音效情境,使用者可以依照自己當下的需求快速切換成適合的情境模式。


ROG GameFirst II網路流量監控軟體

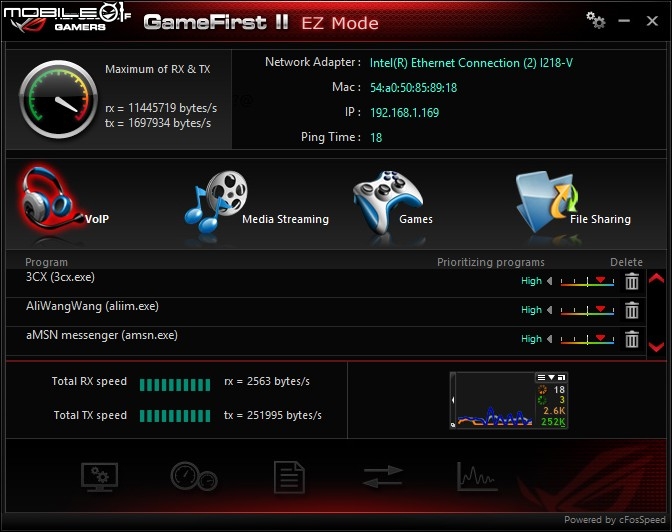

針對網路流量管理的部分,在這款G20中也有提供了一個叫做ROG GameFirst II的控管軟體。這款軟體有分為簡易以及進階兩種不同的顯示模式,其中的簡易模式裡面,則是直接設置了VoIP、多媒體串流、遊戲以及檔案傳輸等四種情境模式,讓使用者可以快速設定。而在情境模式底下的應用程式功能區域裡面,也可以針對不同的應用程式直接調整網路使用的優先等級。

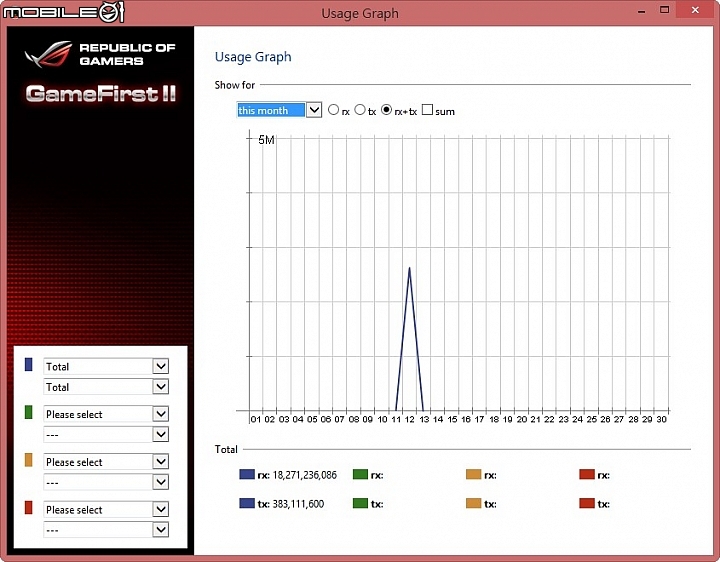

這款軟體中也提供了統計圖表的功能,可以讓使用者查看不同月份的網路用量情況。

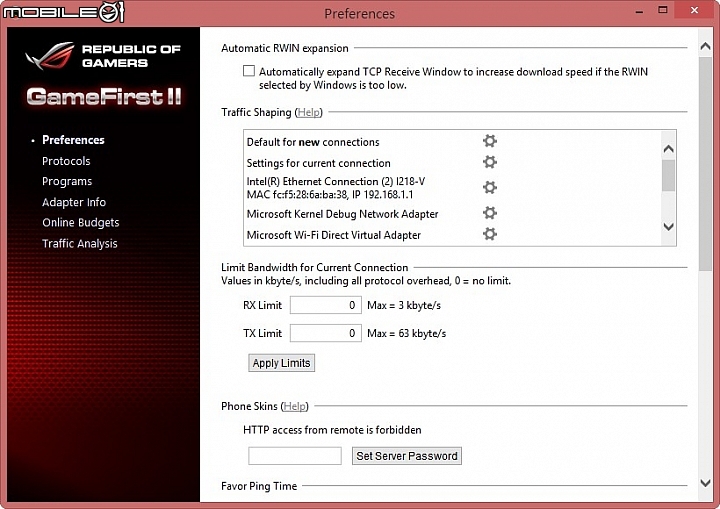

若是有需要更進一步的調校設定,也可以自己切換成進階模式來操作更多細部功能。



各項效能與溫度耗電量測試

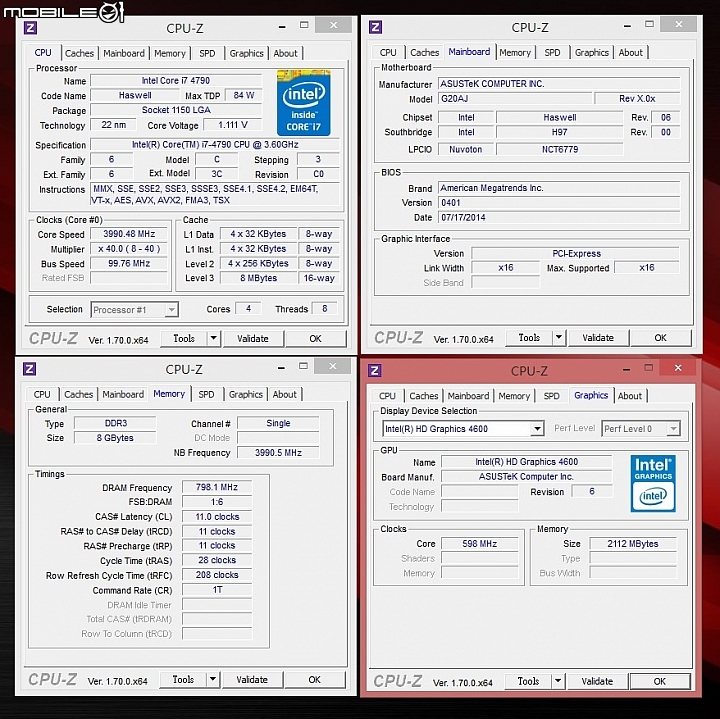

最後就來看一下這款G20的實際效能表現吧!這次的測試主要會針對硬碟、3DMark、遊戲、溫度以及耗電量等項目來進行測試。底下先放上這款G20主機在CPUz以及GPUz軟體的實際截圖,讓大家做個參考。

從CPUz軟體上的資訊可以看到,這款G20主機是搭載一顆Intel Core i7-4790處理器搭配Intel H97晶片組主機板。而內建的8GB DDR3-1600記憶體,時序規格是11-11-11-28。

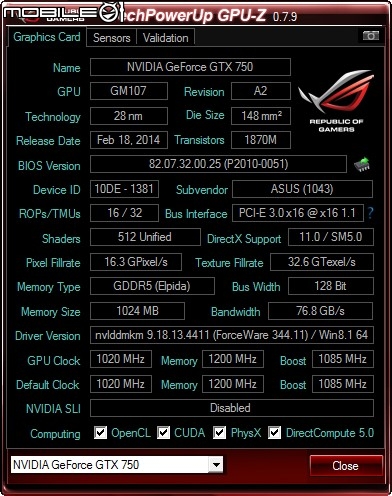

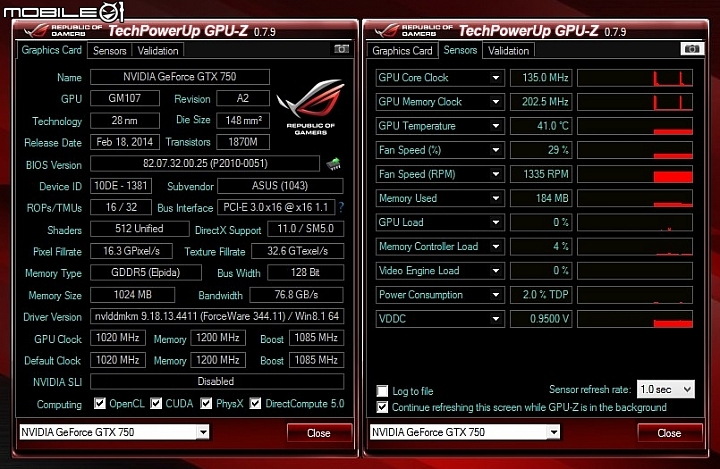

這款G20中所搭載的GTX750顯示卡預設繪圖核心為1020MHz,最高可Boost至1085MHz。至於顯示記憶體部分,則是內建了容量1GB的DDR5記憶體,且運作時脈為1200MHz。


硬碟效能測試

內建金士頓固態硬碟效能測試

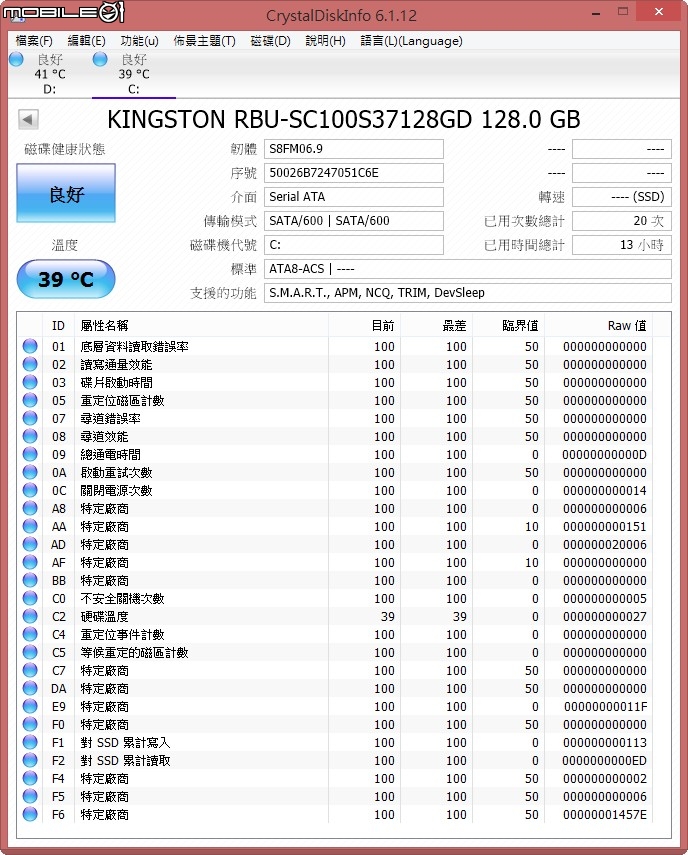

金士頓SSDNow 128GB固態硬碟在CrystalDiskInfo軟體內的資訊內容一覽。

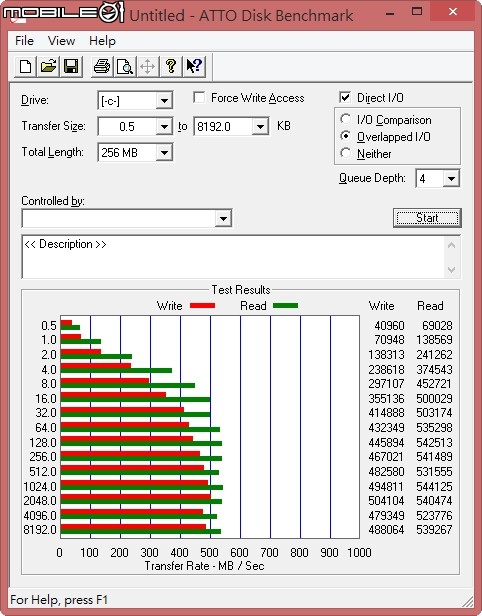

在ATTO Benchmark軟體測試中,金士頓SSDNow 128GB固態硬碟的傳輸速度大約可以達到讀取540MB/s、寫入488MB/s。

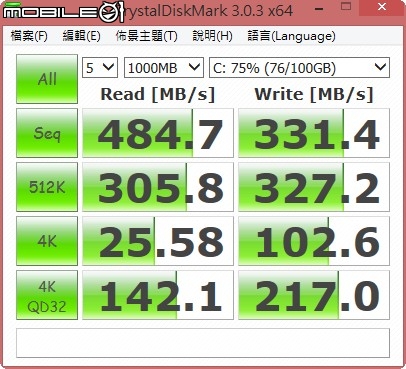

在CrystalDiskMark軟體的隨機檔案測試中,金士頓SSDNow 128GB固態硬碟的循序讀寫速度分別可達到讀取484.7MB/s、寫入331.4MB/s;4K讀寫項目可達到讀取25.58MB/s、寫入102.6MB/s。


內建Toshiba 1TB硬碟效能測試

Toshiba 1TB硬碟在CrystalDiskInfo軟體內的資訊內容一覽。

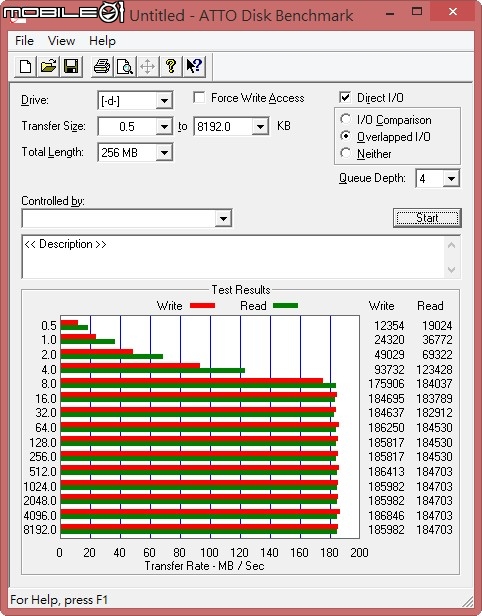

在ATTO Benchmark軟體測試中,Toshiba 1TB硬碟的傳輸速度大約可以達到讀取184MB/s、寫入185MB/s。

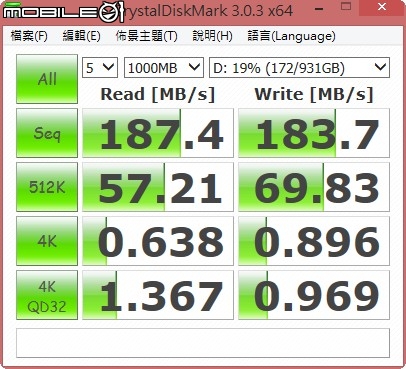

在CrystalDiskMark軟體的隨機檔案測試中,Toshiba 1TB硬碟的循序讀寫速度分別可達到讀取187.4MB/s、寫入183.7MB/s;4K讀寫項目可達到讀取0.638MB/s、寫入0.896MB/s。


3DMark軟體效能測試

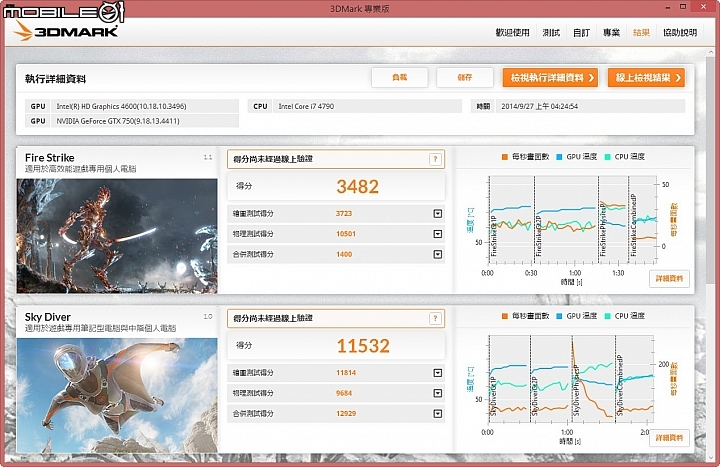

華碩G20電競主機在3DMark軟體的Fire Strike與Sky Diver場景測試結果分別為3482分和11532分。

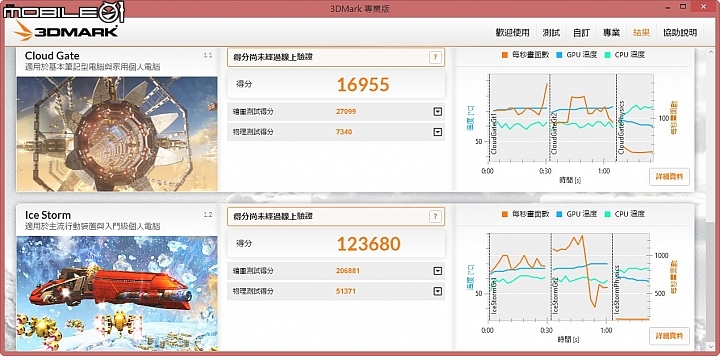

在3DMark軟體的Cloud Gate與Ice Storm場景測試結果分別為16955分和123680分。


多款遊戲效能測試

惡靈古堡6遊戲測試

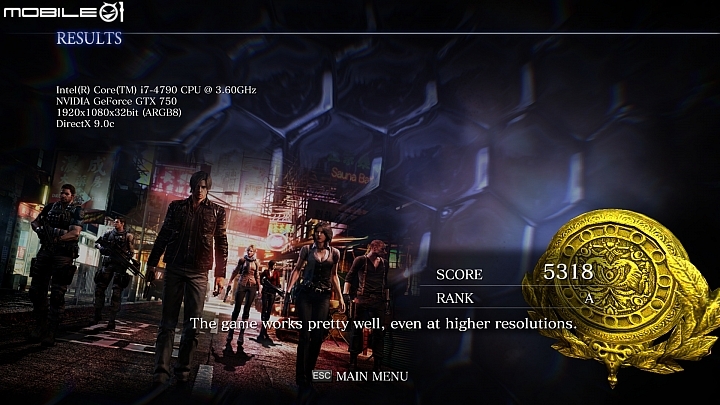

當開啟解析度1920x1080,並將反鋸齒選項設定為FX AA時的測試結果,華碩G20電競主機的測試結果為5318分,評比為A級。


太空戰士14-AREALM REBORN遊戲測試

當開啟解析度1920x1080,並將顯示選項開到最高的測試結果,華碩G20電競主機的測試結果為4518分。


勇者鬥惡龍遊戲測試

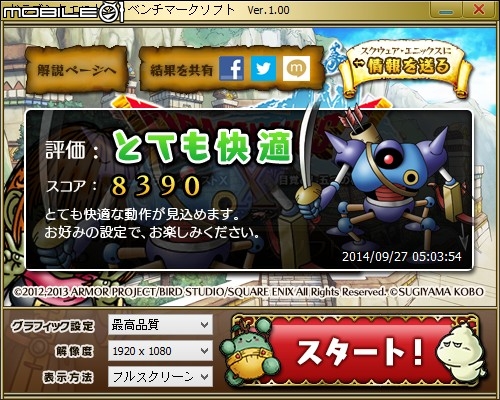

當開啟解析度1920x1080,並將顯示選項設定成最高品質時,華碩G20電競主機的測試結果為8390分。

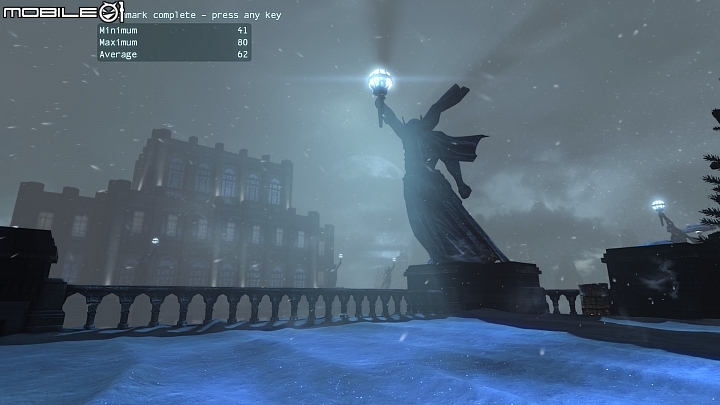

蝙蝠俠之阿卡漢的起源遊戲測試

開啟解析度1920x1080,並將各項顯示效果等級設定為High時,每秒平均遊戲畫面張數結果為62FPS。


戰地風雲4遊戲測試

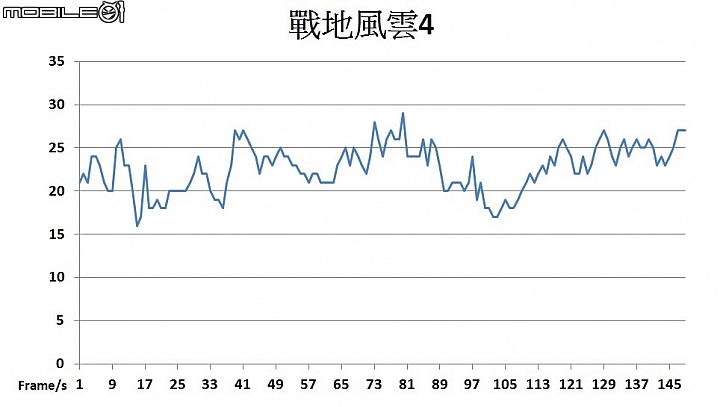

開啟解析度1920x1080,並將顯示效果等級設定為最高時,每秒平均遊戲畫面張數結果為22.67FPS。

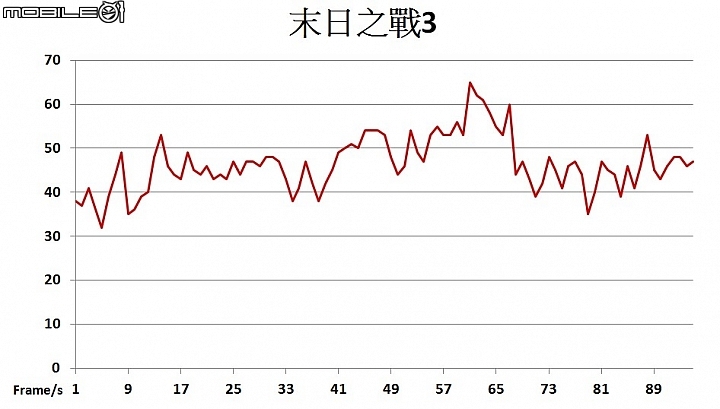

末日之戰3遊戲測試

開啟解析度1920x1080,並將各項顯示效果設定為中等與開啟FXAA反鋸齒選項時,每秒平均遊戲畫面張數結果為46.41FPS。


大地長征之好戲登場遊戲測試

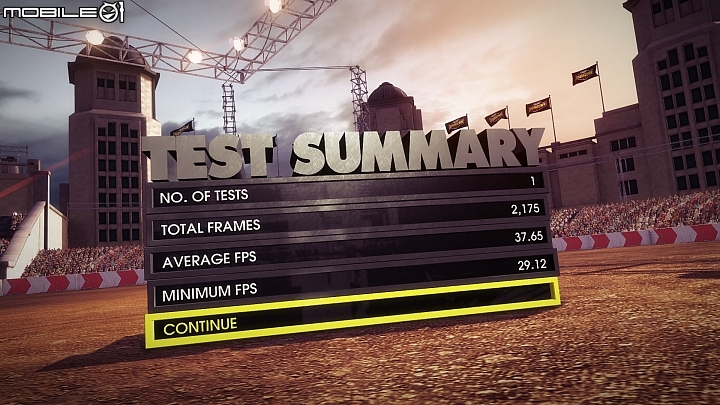

開啟解析度1920x1080,並將各項顯示效果設定為非常高與開啟4X MSAA反鋸齒選項時,每秒平均遊戲畫面張數結果為37.65FPS。

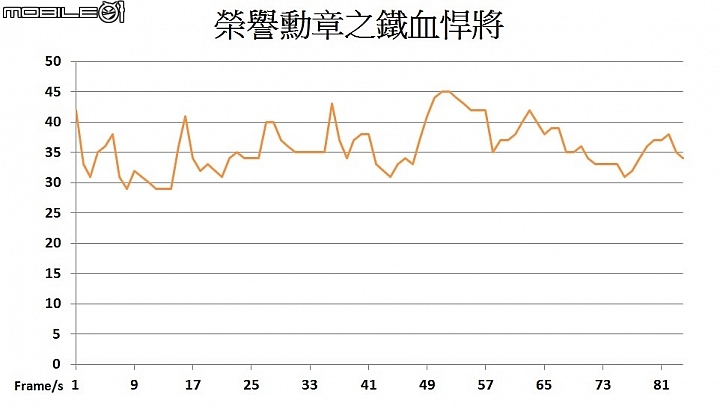

榮譽勳章之鐵血悍將遊戲測試

開啟解析度1920x1080,並將顯示選項設定為最高時,每秒平均遊戲畫面張數結果為35.86FPS。

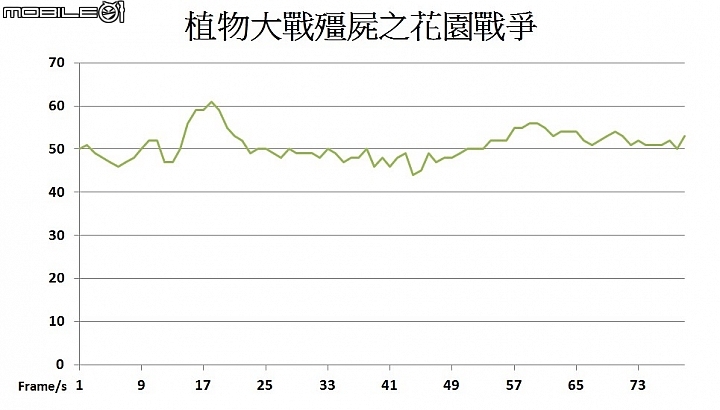

植物大戰殭屍之花園戰爭遊戲測試

開啟解析度1920x1080,並將顯示選項設定為最高時,每秒平均遊戲畫面張數結果為50.78FPS。


古墓奇兵遊戲測試

開啟解析度1920x1080,並將影像品質選項設定為高時,每秒平均遊戲畫面張數結果為50FPS。

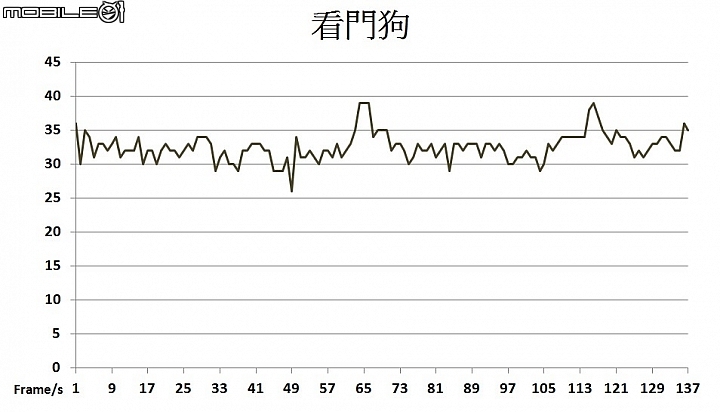

看門狗遊戲測試

開啟解析度1920x1080,並將顯示選項設定皆為高並開啟FXAA反鋸齒選項時,每秒平均遊戲畫面張數結果為32.54FPS。


系統整體效能測試

在PCMark 8 Home項目中,華碩G20電競主機的測試結果為4214分。

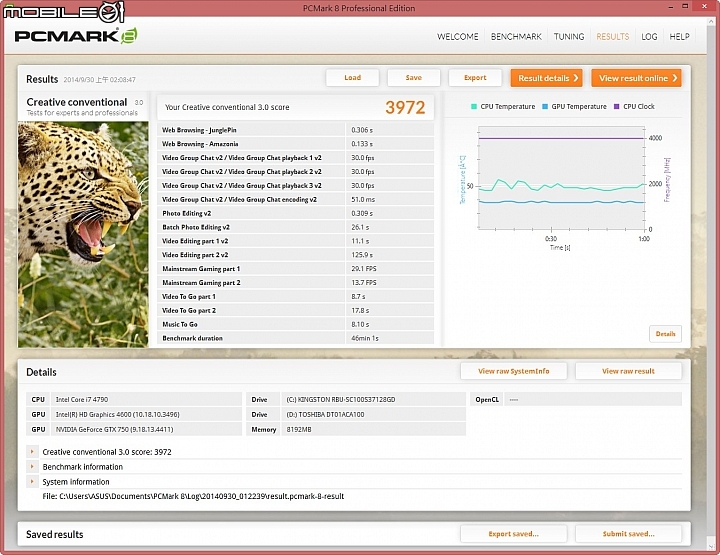

在PCMark 8 Creative項目中,華碩G20電競主機的測試結果為3972分。

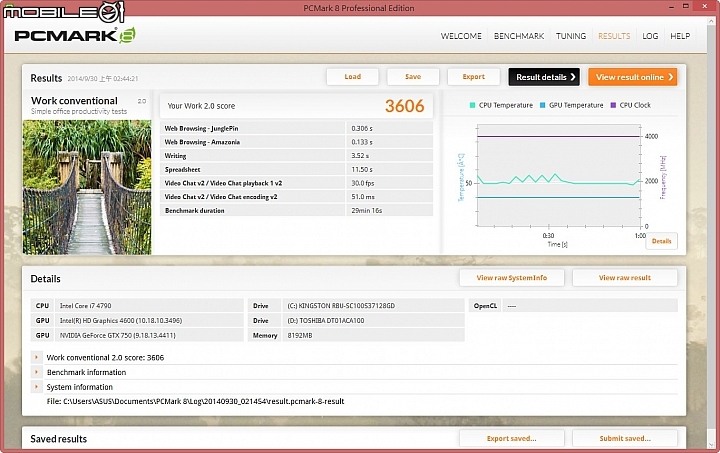

在PCMark 8 Work項目中,華碩G20電競主機的測試結果為3606分。


溫度測試

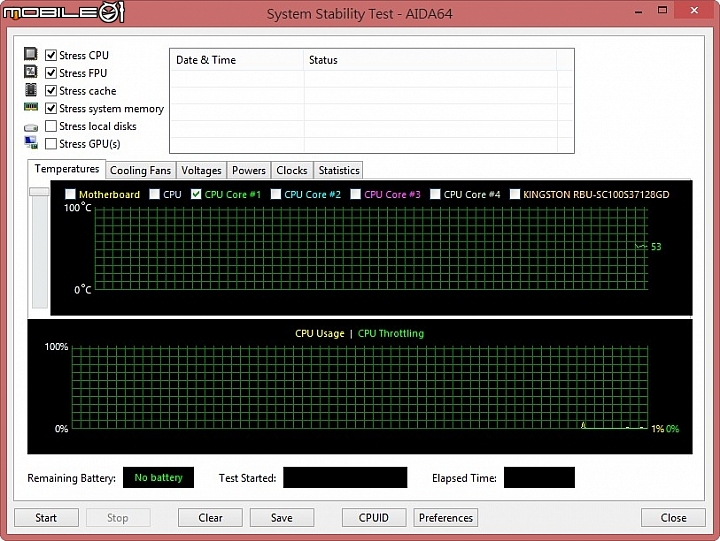

處理器在一般待機的狀態時,運作溫度大約會在51~53℃左右。

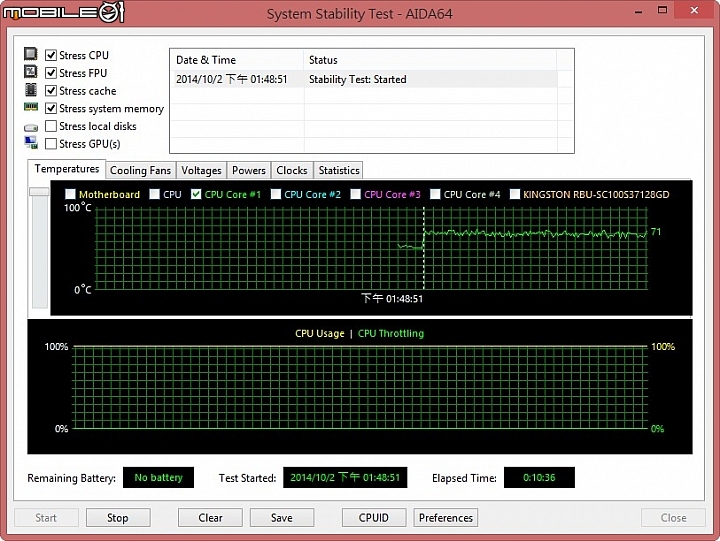

實際使用AIDA64軟體燒機10分鐘之後,運作溫度大約會維持在68~73℃之間。


顯示卡在一般待機狀態時,運作溫度大約會維持在41℃。

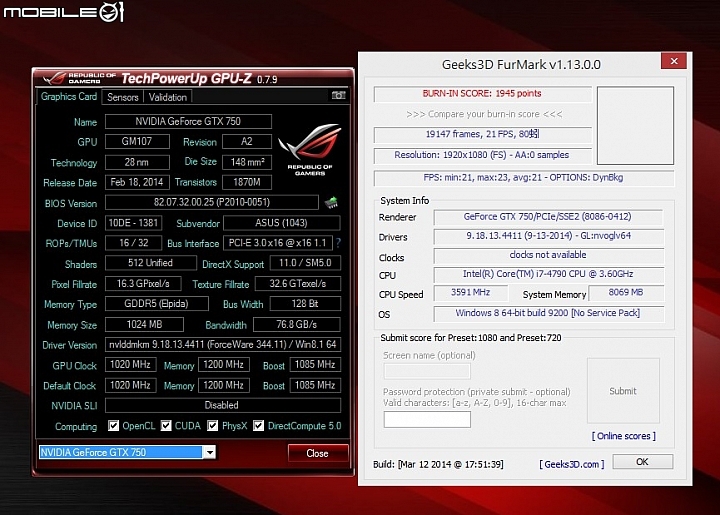

實際使用Furmark軟體燒機15分鐘之後,運作顯示卡溫度會控制在80℃以內。


耗電量測試

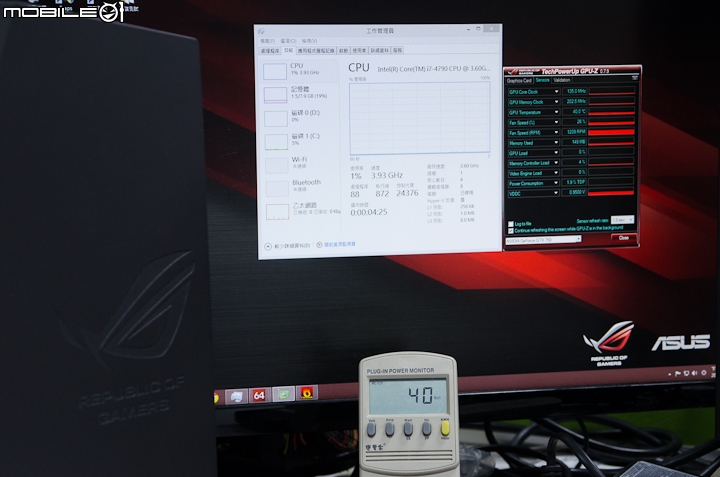

當處理器以及顯示卡都處於待機狀態時,系統總耗電量大約是40瓦。

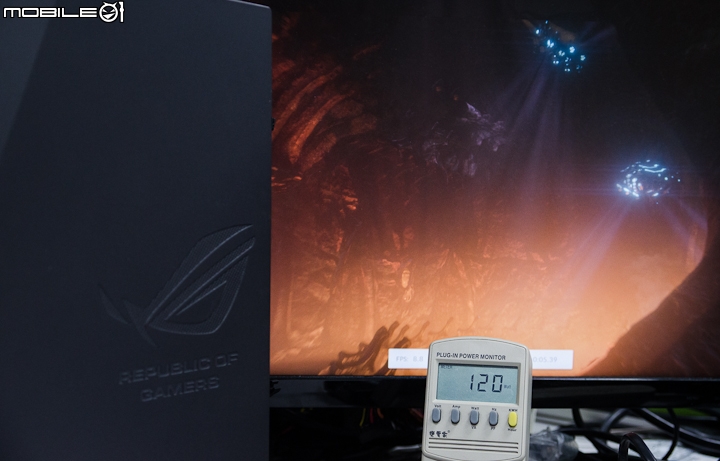

測試3DMark軟體時,系統總耗電量大約是120瓦。

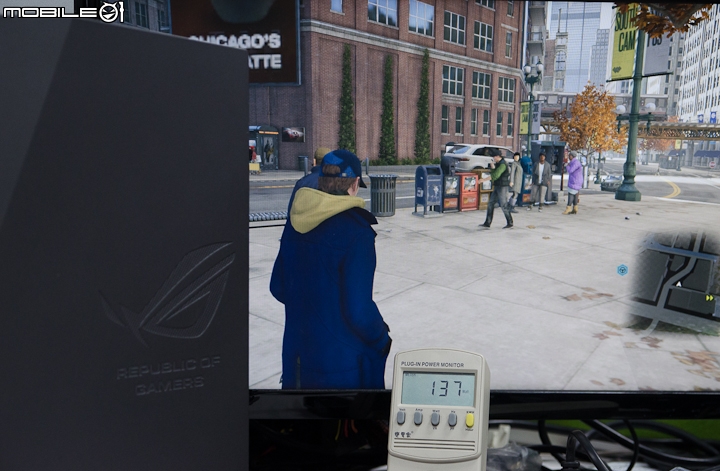

實際玩Watch Dog遊戲時,系統總耗電量大約是137瓦。


當處理器以及顯示卡透過AIDA64以及Fumark軟體同時達到全負載的燒機狀態時,系統總耗電量大約是150瓦。



實測總結

由於這次借來的G20機種,只有搭載中階等級的GTX750顯示卡,所以在各項遊戲的實際測試結果中,若是將畫面設定較高等級的話,大概只能達到30~40FPS的效能,表現算是一般。但跟同規格的一般桌機相比,這款ROG G20確實省了不少擺放的空間。而且在耗電量表現上,也因為顯示卡不用外接電源的關係,即便是處理器和顯示卡都達到全負載的狀態時,總耗電量也大概只有150~160瓦,還算是蠻省電的表現。

就整體來看,這款ROG G20最特別的地方,就是比一般桌機更加輕巧的外型設計,而且還能夠搭配高階的處理器以及獨立顯示卡。但目前實際出貨的規格,其實只會搭配到中階等級的顯示卡,也讓這款ROG G20主機的效能有所限制。要是想要搭載高階顯卡的規格,可能還要再等等囉!
