台灣設計師週今天(10/3)於松山文創中心開展,華碩身為協辦單位,也在這次中端出特別節目,將還未上市的ZenWatch的設計過程公開展示,從概念、原型開發、初期設計、材料選擇到成品的整個製程,做了一連串的展示,供有興趣的民眾參觀,台灣設計師週即日起展出到10月12日,開放時間為每日上午10點到下午6點,週五週六到晚上9點,購票入場。


華碩設計中心每一到兩年,會為他們當年要做的產品訂出一個設計主題,今年的主題是「Our Touch of Life」,Touch不只代表觸控,也代表感動的意思。華碩的企劃管理部主任在現場跟我們提到了不少關於ZenWatch,以及今年這個設計主題的關係,以及為什麼ZenWatch要這樣設計。
「Our Touch of Life」的意思是,設計師們希望華碩的產品,不只是個數位工具,也希望它可以是人們最親近的生活夥伴,可以跟著你一起體驗生活,不過電子產品畢竟是個規格化的硬體,所以設計師們就希望能在造型、美感、材料跟實用性...等方面下手,去思考可以怎樣讓產品更人性化。
所以像ZenFone即使一開始就為在平價手機,但仍然會去要求質感、觸感,而像ZenWatch, 因為每天都要配戴在手上,跟使用者有更親密的接觸,所以會特別重視外顯的質感,跟配戴要舒適,所以外型用了很多圓潤的感覺,讓ZenWatch更像手錶,一開始ZenWatch就是以真手錶(Real Watch)的方向來設計的。

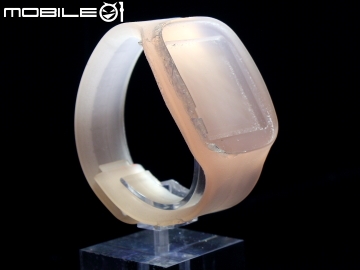

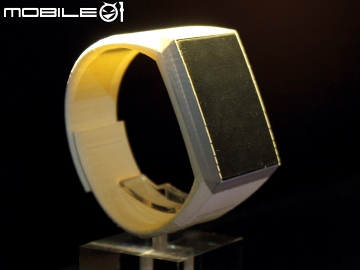

現場展示了ZenWatch初期的設計原型,一開始只是用很簡單的材料,先做出一個錶的樣子,這時候是用來體驗戴起來的手感、大小、重量...等因素,作為真正開始設計產品時,哪些地方要做什麼調整的依據,有很初步的,也有到後來選擇矽膠材料,有更具體樣式的模型,但其實每一階段的模型都有很多種,有大的小的,方的還是弧形的,錶耳多大,錶帶多寬..等不同的組合,或一步一步修正的樣子,會場上展示的只是部份而已。

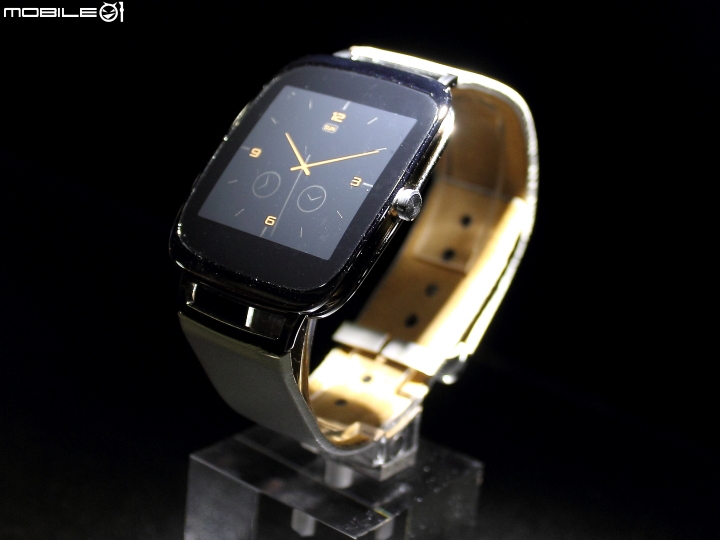

模型調整到了一個階段,就開始拿真實材料做擬真模型,也貼上指針錶面,來看整個的美感,跟要做哪些設計的細節,比方ZenWatch就開始確定有上蓋、下蓋、中框的結構,錶耳、弧度..等又要怎麼設計..等。比方就真的用不鏽鋼做出錶殼,去看一下光澤、色澤...等等的感覺。錶帶其實也試了很多種顏色跟材料。


這裡我注意到這階段的模型是有錶冠的,但在IFA展示的成品上是沒有的,據說當時也有想到做一個錶冠,當成多功能按鍵的方案,但後來考慮到Android Wear這個OS,很多操作手法都是用滑動、點擊觸控及聲控,實體按鍵的意義不大,因此到後來還是設計成一個較平整的,帶有圓潤線條的錶盤。(真是同一個東西,不同設計師的想法都不一樣啊)
另外這裡就看到是有弧度的錶面了。
錶盤要做多大,其實會影響很多事(或也可以反過來說,很多因素會影響錶盤要做多大),一個要考慮內在的機板、零件怎樣組合最好,另外也要考慮電池要多大才夠用但不影響美觀跟輕便,外在則要想到多大、怎樣的比例,配戴起來會比較舒適。
但只有一個原則是一開始就設定好的,就是要薄,這樣戴起來才會舒適,而且整塊錶做成2.5D弧面,也是考慮到服貼性,讓手錶可以舒適的貼合手腕的弧度。
對錶來說,配戴舒適一定是必要的。

錶盤大小決定好之後,錶耳、錶帶的比例也就設定好了,ZenWatch最終選擇22mm的標準大小,一方面是想讓手錶可以換錶帶,一方面則因為是配合錶盤大小的最佳比例。

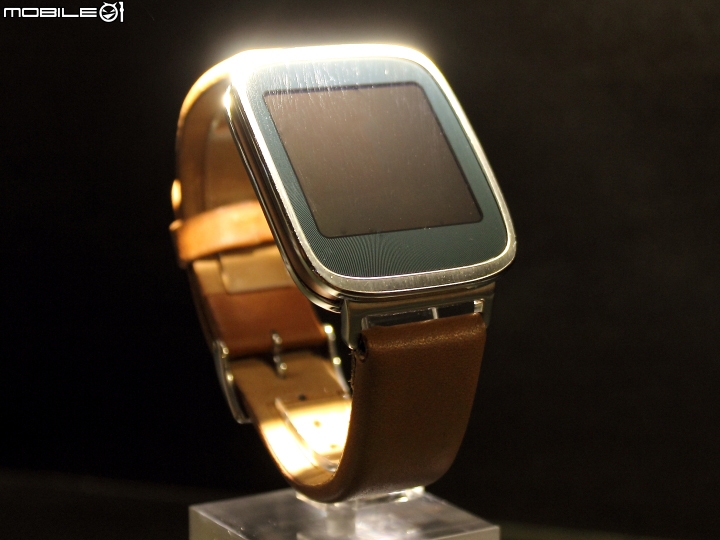

後面再經過更具體的加工,比方把邊緣也磨成弧形,整個看起來更圓潤,然後也放上義大利錶帶,更確實的看一下質感,雖然已經很接近成品了,但其實這裡也可以看到這時的錶扣還是一般穿洞的樣子,到了IFA展示的成品,其實已經換成蝴蝶錶扣了。


換成蝴蝶錶扣是因為那樣可以更方便拆戴手錶,以及可以讓錶帶跟錶扣都比較薄,ZenWatch最後用的蝴蝶錶扣有特地做得比較薄,也是為了輕便的考量。但其實這還不是最後的樣子,現場並沒有展出IFA當時展出的成品。

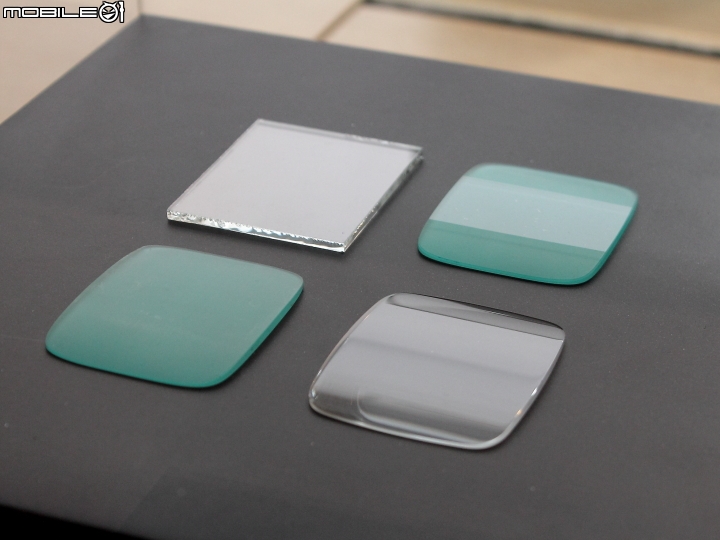

現場還有細部零件的部份鑄造過程,比方錶面2.5D曲面玻璃,要控制厚薄,又要讓它看起來有曲度,接著要做背印,讓錶面在暗下來時看起來是一整片的黑色,無邊際的感覺。

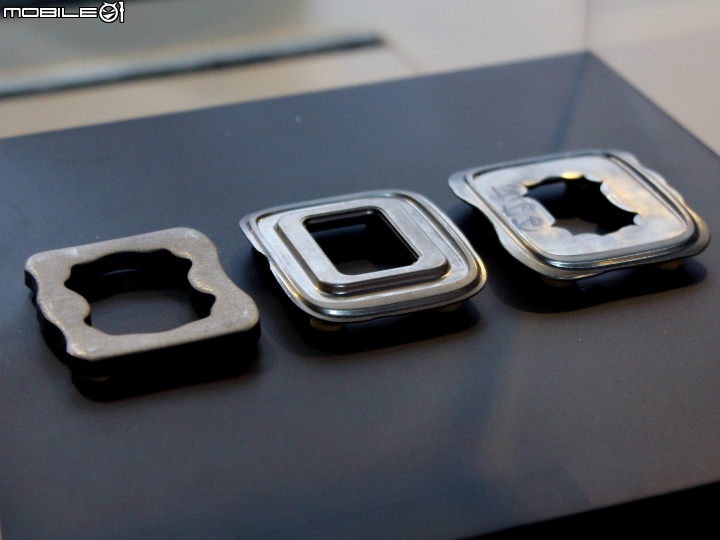

上蓋、邊框這些,也是用不鏽鋼鍛胚成型,磨出曲面跟圓潤的線條,再用CNC做比較精細的加工。

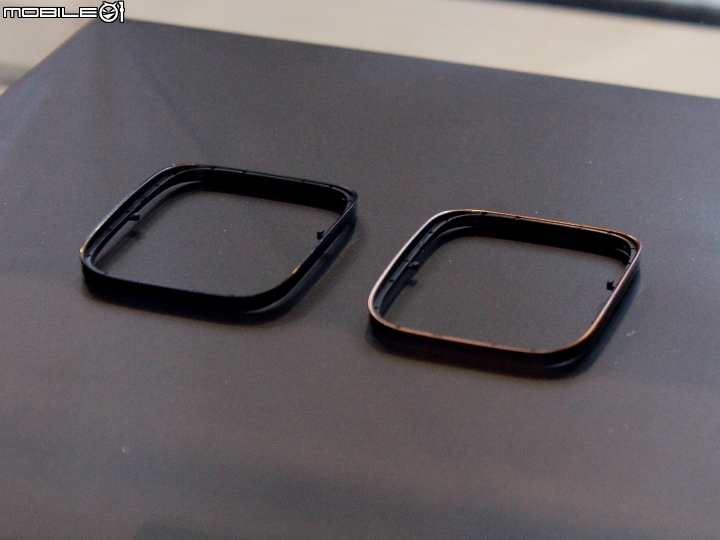

錶身的中框是塑料的,這是為了不干擾藍牙連線而做的選擇,但為了要跟上下蓋金屬質感合一,也經過了精密成型的過程。

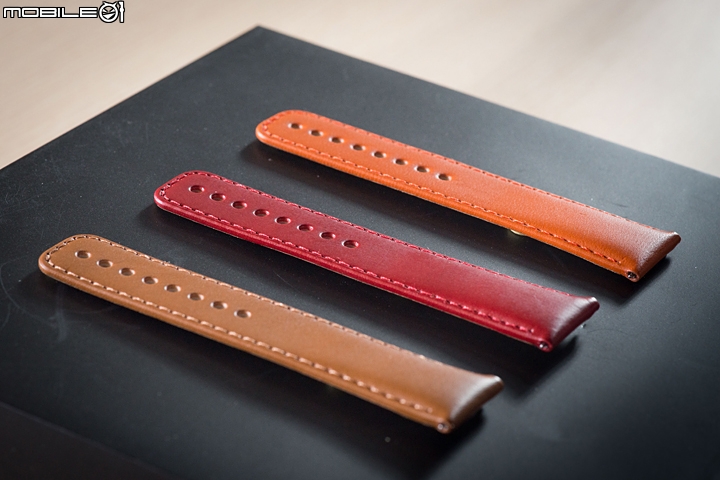

錶帶當時也有好幾種顏色的提案,最後保留預設是最左邊的牛奶糖色。



ZenWatch從開案到現在,前前後後歷時一年多,整個設計都是台灣設計中心完成的(但在介面有的也有跟杭州設計中心合作),
手錶對團隊來說是新鮮的體驗,做錶時要考量很多人體工學、使用習慣、尺寸比例..等,因此設計時是設計中心裡很多部門一起合作的,比方機構設計、工業設計、人因工程研究團隊...等都一起進來跨隊合作,從模型階段就在公司裡找了很多人的手腕來測量,製作模型,收集配戴意見...等,另外介面設計團隊就負責WatchFace(各種指針或數位時間畫面)、功能、操作介面....等的重新設計。對華碩來說,設計過程中最困難的就是,因為手錶不能用把手機變小這種思維來做,對團隊來說都是新的體驗,而且團隊裡並沒有特別從外面挖角專門設計手錶的設計師加入,都是台灣設計中心成員們,買了各種手錶,參考很多真實手錶的設計,也跟錶廠做過很多討論,因為ZenWatch一開使的設定就是要做一支數位化的RealWatch。

因為智慧錶必須承載很多功能,也需要和手機連線,比一般手錶又多了電力,和需要觸控、聲控操作的考量,又不能太貴,和一般手錶或機械錶困難的方向雖不一樣,但相信都不是簡單的任務,尤其如果你又堅持一定要做得像手錶一樣的話,難度會更高。
背後的努力能不能得到消費者的青睞,跟很多市場因素有關,有的也不是設計團隊可以掌握的,但ZenWatch一開始的一些堅持,比方要像RealWatch、要薄、配戴舒適很重要...這些,看起來的確有讓ZenWatch在一片智慧手錶裡,看起來是比較不一樣的。


台灣設計師周現場還有相當多設計公司展出的創意設計,有的還是互動裝置可以玩,這週有時間的話可以到松山文創園區逛逛囉。
