今年Computex上華碩推出了包含了顯示卡、鍵盤、滑鼠以及耳機等產品的STRIX新系列,而在NVIDIA推出新一代的Maxwell繪圖晶片之後,華碩在STRIX系列中也同時推出了一款搭載Maxwell GM204繪圖晶片的GTX 970顯示卡,而且相較之前一般系列的顯示卡產品,這款STRIX系列的GTX970不僅在外型設計方面導入STRIX貓頭鷹概念,在散熱設計的部分,當顯示卡處於低負載狀態時還能達到完全靜止的狀態,以減少風扇運轉時的噪音以及增加風扇的使用壽命。


華碩這次STRIX GTX970顯示卡的外包裝主圖示改用了機械貓頭鷹來對應STRIX系列的主圖示,不過整體看起來跟之前華碩一般系列的顯示卡產品包裝相差不多,若是能夠再多一些變化,或許會讓使用者更容易感受各系列的差異性。


外盒背面主要是標示了這款顯示卡加入的DiectCU II與靜音風扇、數位供電設計與超合金供電元件以及隨附的GPU TWEAK軟體等特色說明。


拿掉外盒之後,包裝內還有一個印有金色ASUS字樣的黑色內盒。


內盒的第一層是放著這款顯示卡隨附的配件。

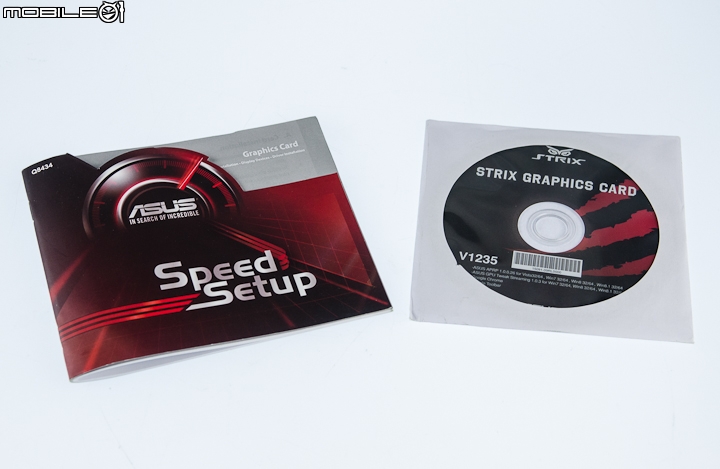

不過裡面其實也沒有太多配件,就只有一本紙本的說明書和一張驅動軟體光碟片。

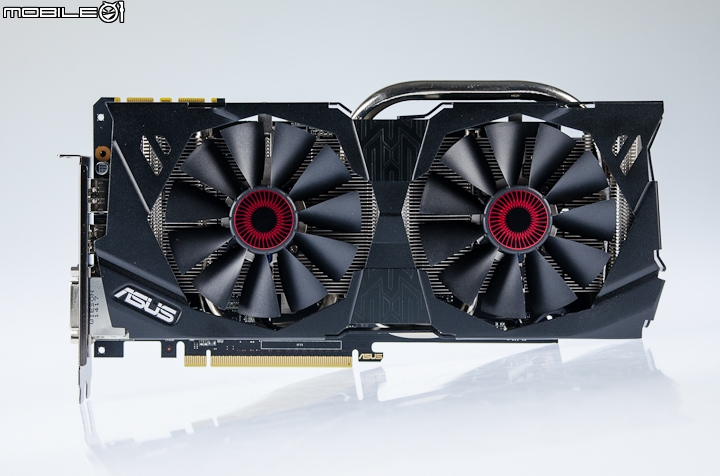

接著來看這款顯示卡的外觀與規格部分。華碩這次推出的STRIX GTX970顯示卡在外觀的設計上,跟之前推出的STRIX顯示卡產品一樣,散熱器外型設計都是以貓頭鷹的的眼睛為概念,並有搭載了兩個直徑九公分左右的風扇來加強散熱效果。而比較特別的一點,就是顯示卡上面的風扇在一般待機或是顯示卡低負載的狀態時,風扇是不會運轉,僅會透過機殼的熱對流來散熱。一直到晶片溫度超過65℃之後,風扇才會開始運作,以加快顯示卡的散熱效率。這樣設計的目的主要是為了要減少風扇運轉噪音的問題以及增加散熱風扇的使用壽命。


從顯示卡的上方可以看到,其PCB電路版的部分其實並不長,大概只有23公分左右,但因為加上散熱器的關係,讓這款顯示卡的長度又增加許多,總長大約是28公分左右。

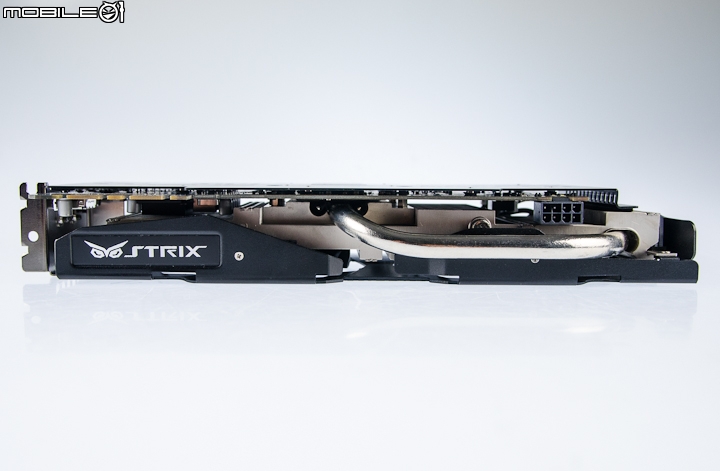

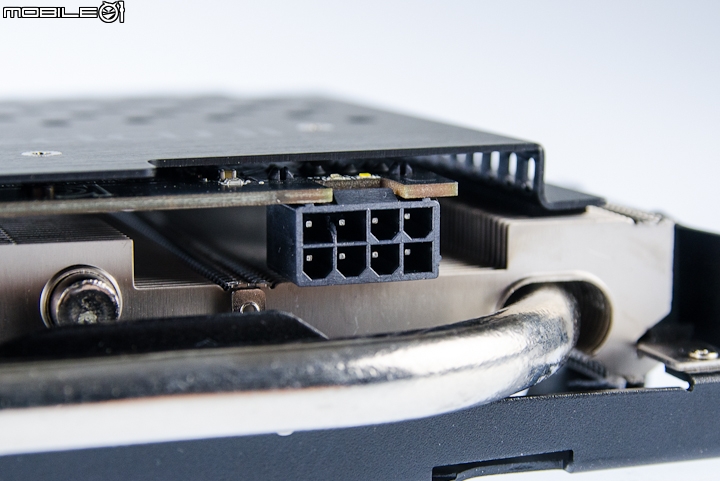

供電規格方面,其它板卡廠商推出的GTX970大部分都是採用兩組6Pin或是8+6Pin的供電設計,但華碩這款STRIX GTX970僅有設置了一組8Pin電源,所以在安裝配線的時候應該會比較簡單一點。

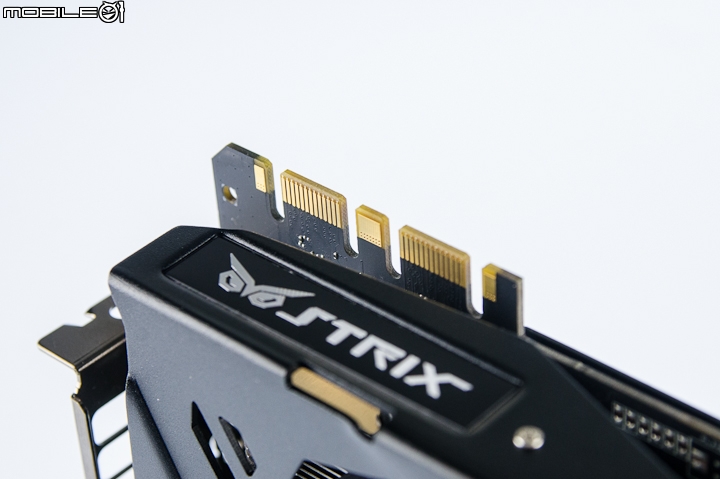

顯示卡的電路板上一樣有設置SLI橋接金手指。

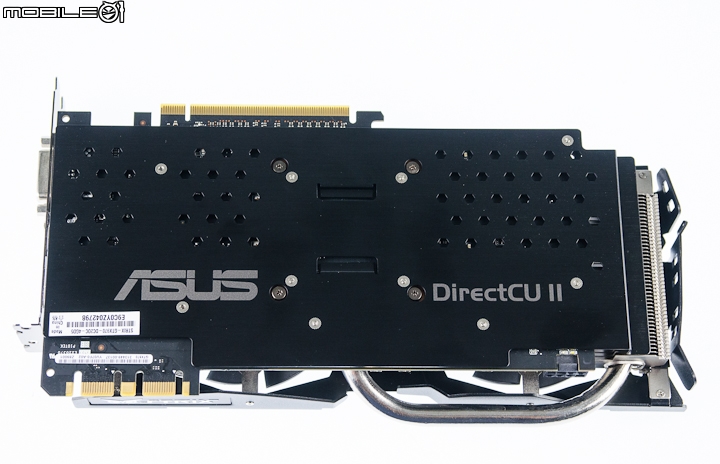

在顯示卡的背面也有加上一片鋁質金屬材質的強化背板,以減少顯示卡板彎的問題,也可以增加散熱效果。

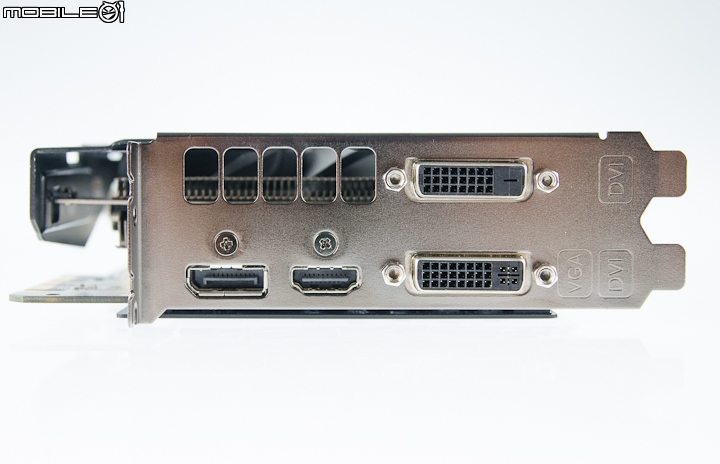

輸出規格的部分,這款顯示卡跟NVIDIA提供的官方規格一樣,都是設置了兩組DVI、一組HDMI2.0以及DisplayPort影音輸出端子。

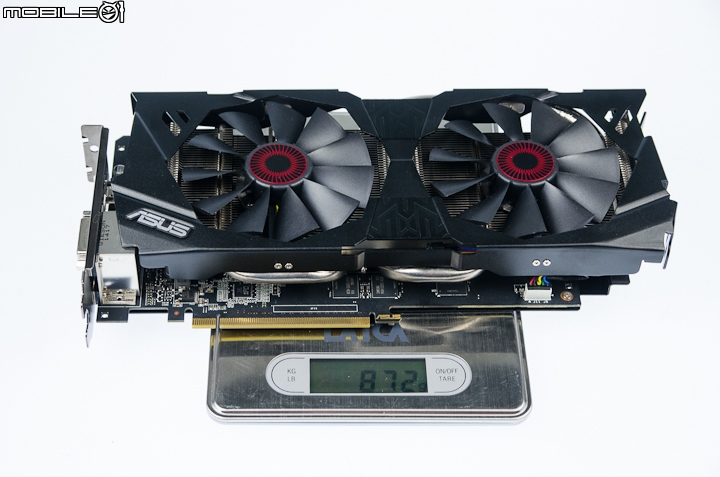

實際量測一下顯示卡的重量,大約是872公克重。

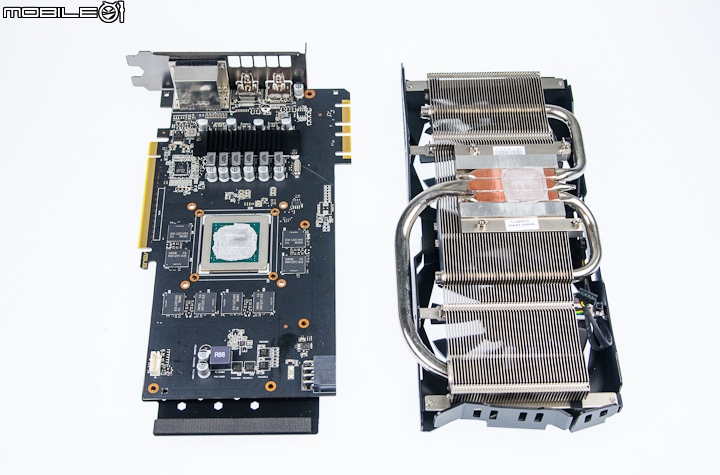

接著卸下散熱器來看看顯示卡內部線路的設計。

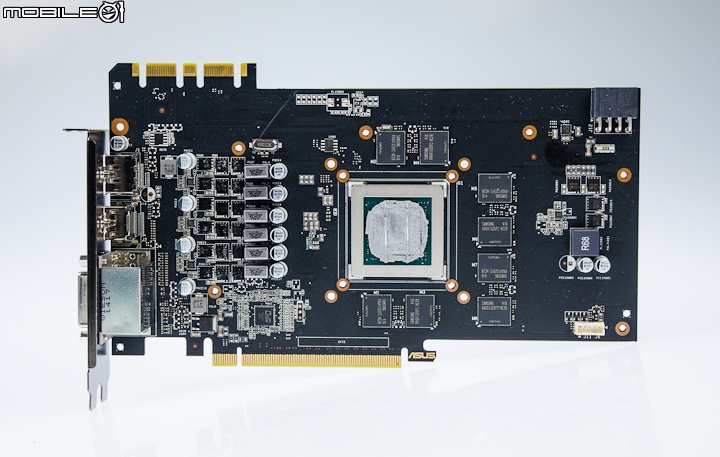

顯示卡電路板正面一覽。

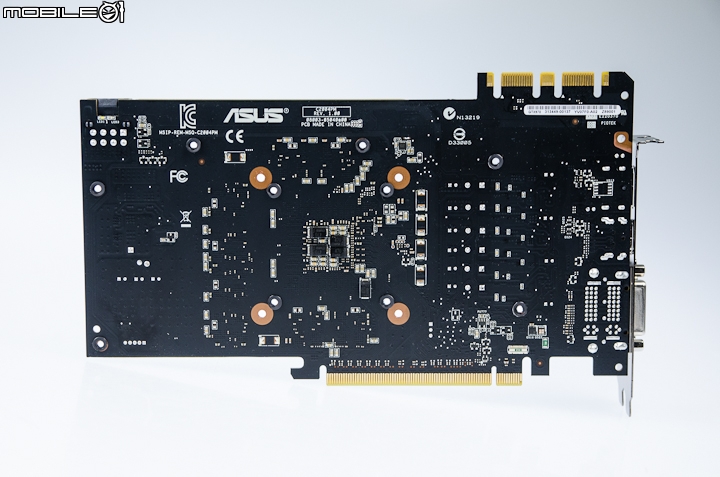

顯示卡電路板背面一覽。

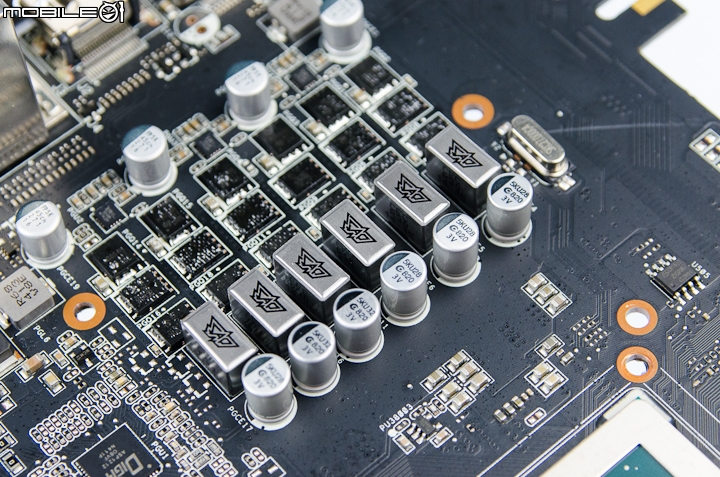

針對繪圖晶片供電的部分,顯示卡上則是採用了6相供電的設計,並且是採用華碩近來板卡產品所強調超合金用料。

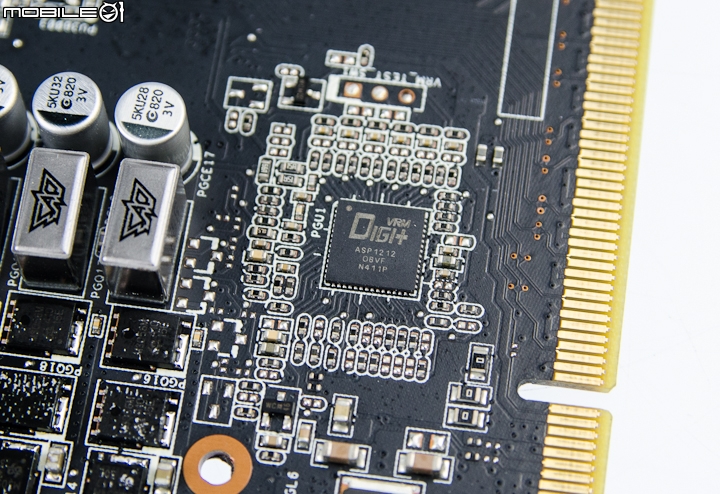

至於供電相數的控制,主要是透過一顆DIGI+ VRM晶片來調整。

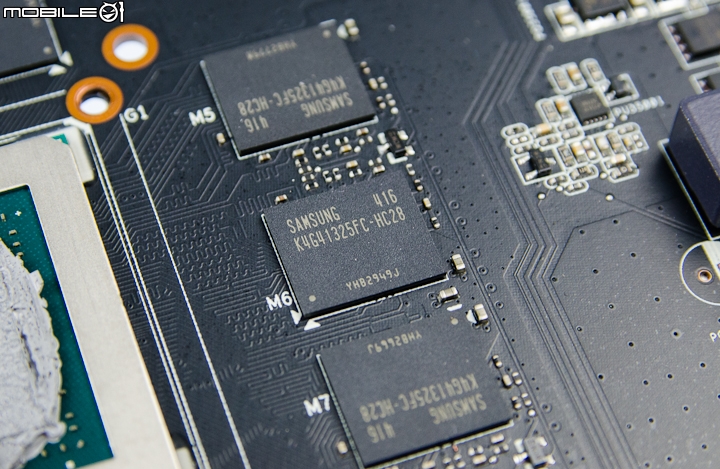

記憶體規格部分,這款顯示卡上一共搭載了8顆三星推出的GDDR5記憶體顆粒,詳細型號為K4G41325FC-HC28,顯示記憶體容量一共是4GB。


散熱設計方面,顯示卡除了有加入靜音風扇的設計之外,還有導入華碩近來蠻常使用的DirectCU II的散熱設計。主要散熱原理是利用一根10mm和兩根8mm規格的銅質熱導管直接覆蓋在繪圖晶片上,讓產生的廢熱可以直接從熱導管傳遞至鋁擠鰭片上,以加速整體的散熱效率。



從GPUz的資訊可以看到,華碩這款STRIX GTX970顯示卡預設的繪圖核心時脈已經有從原本的1050MHz稍微超頻至1114MHz,而且透過GPU Boost的技術,運作時脈最高可達到1253MHz。至於記憶體運作時脈的部分,則是跟官方規格一樣維持在1753MHz。


實際測試

接著就來實際測試看看這款顯示卡的效能吧!這次的測試除了有華碩的STRIX GTX970之外,也一起將先前測試過的技嘉WindForce GTX970以及微星的GAMING GTX970兩張顯示卡的數據結果一起統整成圖表,好讓網友可以更方便比較各家GTX970顯示卡的效能差異。

底下是這次測試時所使用的各項零組件平台,先給大家做個參考。

處理器:Intel Core i7-4790
主機坂:技嘉G1.SNIPER Z97
硬碟機:PLEXTOR M6e 512GB固態硬碟
記憶體:G.Skill DDR3-1866 8GBx4
電源供應器:技嘉 ODIN 1200W
作業系統:Windows 7 SP1 64位元

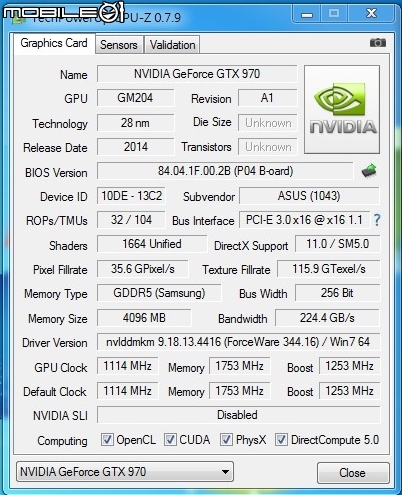

GPUz軟體資訊

從GPUz的資訊可以看到,華碩這款STRIX GTX970顯示卡預設的繪圖核心時脈已經有從原本的1050MHz稍微超頻至1114MHz,而且透過GPU Boost的技術,運作時脈最高可達到1253MHz。至於記憶體運作時脈的部分,則是跟官方規格一樣維持在1753MHz。

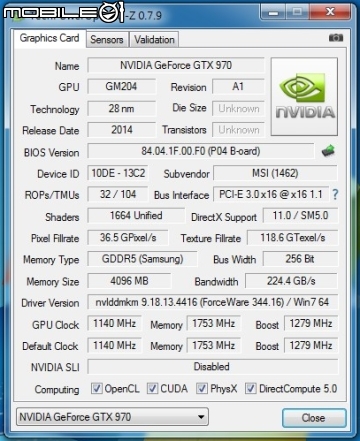

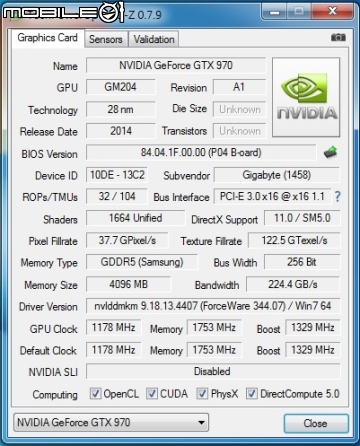

補上技嘉與微星GTX970 GPUz資訊。技嘉GTX970預設時脈為1178MHz、微星GTX 970預設核心時脈為1140MHz。



3DMark軟體測試

3DMark測試結果

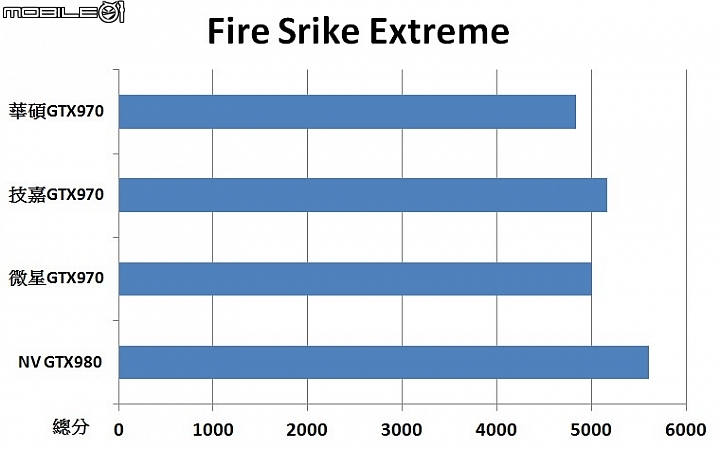

在Fire Srike Extreme場景時的測試結果,華碩STRIX GTX970顯示卡分數為4834分、技嘉WindForce GTX970顯示卡分數為5159分、微星Gaming GTX970顯示卡分數為4999分、公版GTX980顯示卡分數為5598分。

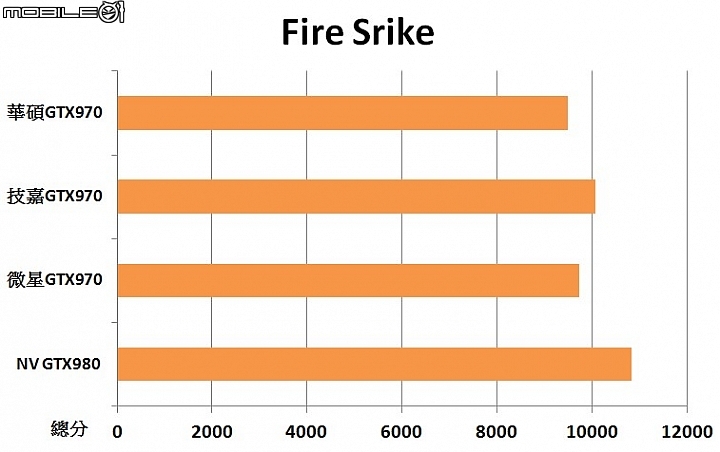

在Fire Srike場景時的測試結果,華碩STRIX GTX970顯示卡分數為9485分、技嘉WindForce GTX970顯示卡分數為10056分、微星Gaming GTX970顯示卡分數為9734分、公版GTX980顯示卡分數為10822分。

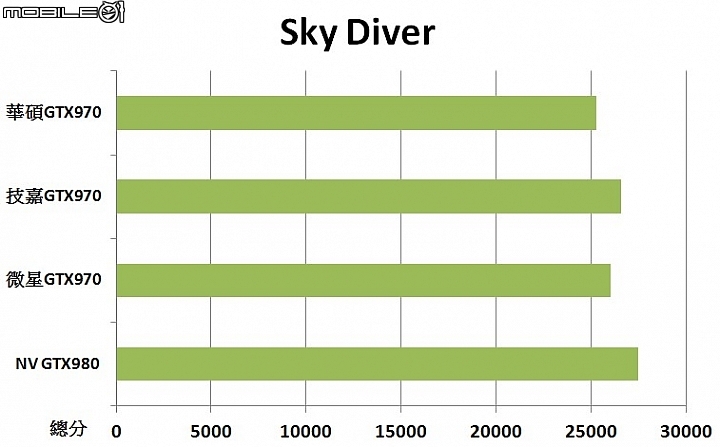

在Sky Diver場景時的測試結果,華碩STRIX GTX970顯示卡分數為25239分、技嘉WindForce GTX970顯示卡分數為26558分、微星Gaming GTX970顯示卡分數為25992分、公版GTX980顯示卡分數為274160分。

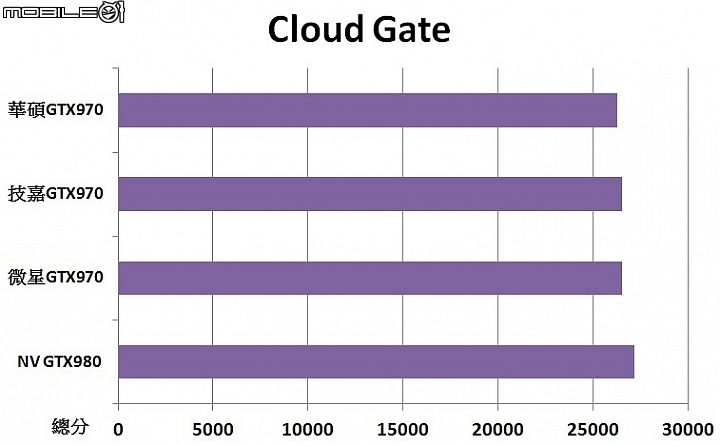

在Cloud Gate場景時的測試結果,華碩STRIX GTX970顯示卡分數為26259分、技嘉WindForce GTX970顯示卡分數為26511分、微星Gaming GTX970顯示卡分數為26520分、公版GTX980顯示卡分數為27160分。

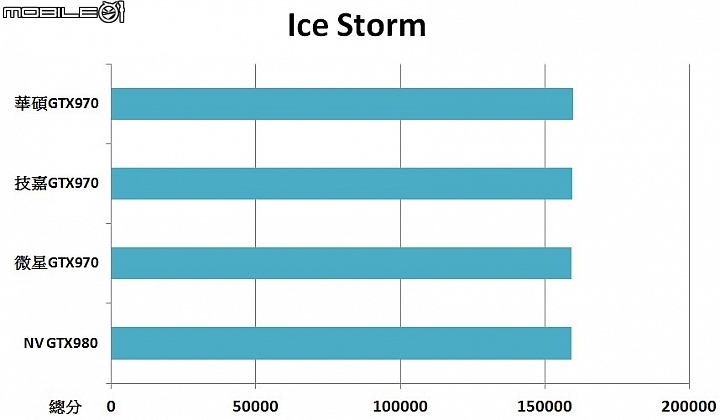

在Ice Storm場景時的測試結果,華碩STRIX GTX970顯示卡分數為159795分、技嘉WindForce GTX970顯示卡分數為159428分、微星Gaming GTX970顯示卡分數為159099分、公版GTX980顯示卡分數為159278分。

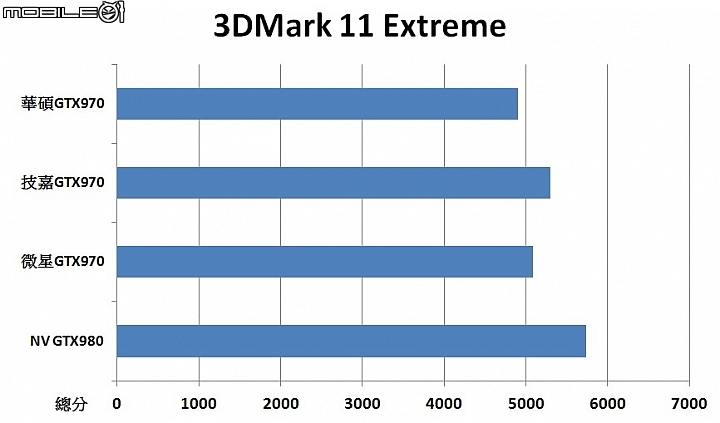

3DMark 11測試結果

在Extreme項目的測試結果,華碩STRIX GTX970顯示卡分數為4900分、技嘉WindForce GTX970顯示卡分數為5300分、微星Gaming GTX970顯示卡分數為5086分、公版GTX980顯示卡分數為5731分。

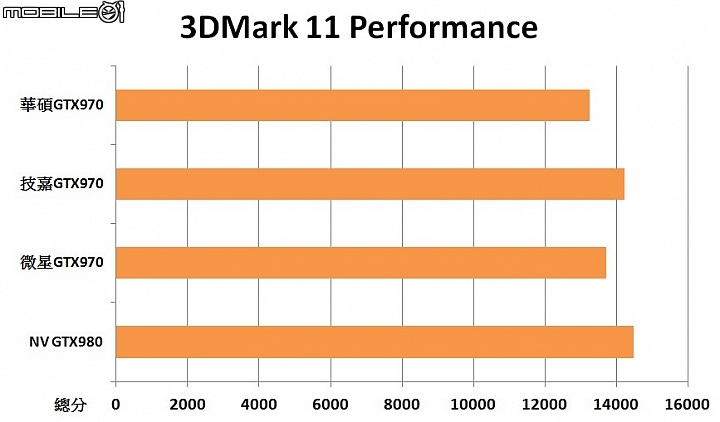

在Performance項目的測試結果,華碩STRIX GTX970顯示卡分數為13241分、技嘉WindForce GTX970顯示卡分數為14223分、微星Gaming GTX970顯示卡分數為13721分、公版GTX980顯示卡分數為14489分。

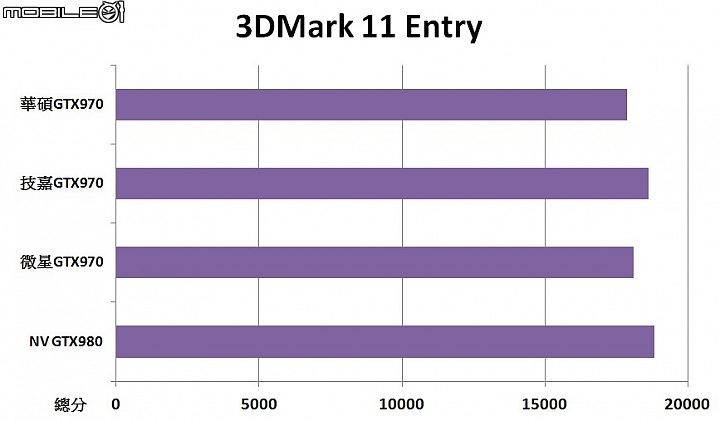

在Entry項目的測試結果,華碩STRIX GTX970顯示卡分數為17865分、技嘉WindForce GTX970顯示卡分數為18627分、微星Gaming GTX970顯示卡分數為18104分、公版GTX980顯示卡分數為18829分。


Unigine軟體測試

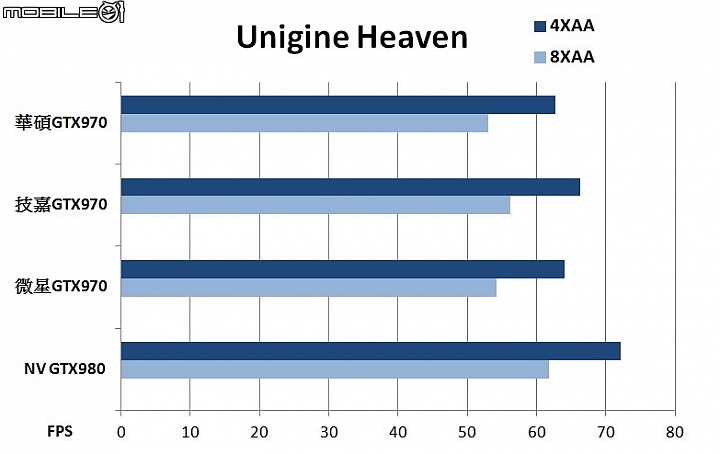

Unigine Heaven 4.0測試結果

當開啟解析度1920x1080以及4XAA與8X AA反鋸齒選項時,每秒平均畫面張數結果,華碩STRIX GTX970顯示卡為62.7FPS和53FPS、技WindForce嘉GTX970顯示卡為67FPS和79.1FPS、微星Gaming GTX970顯示卡為56.2FPS和66.3FPS、公版GTX980顯示卡為72.1FPS和61.8FPS。

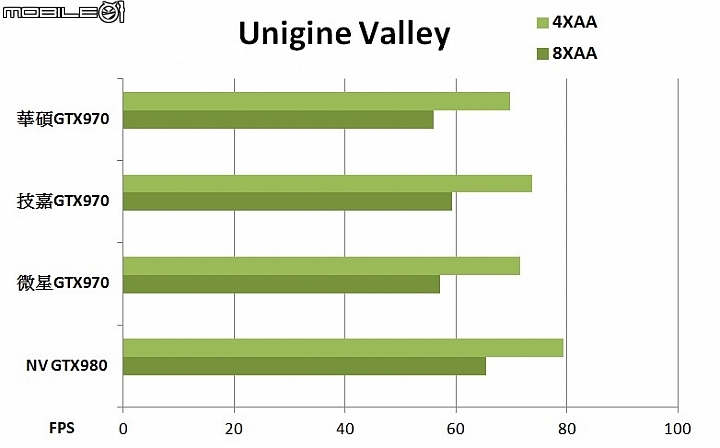

Unigine Valley測試結果

當開啟解析度1920x1080以及4XAA與8X AA反鋸齒選項時,每秒平均畫面張數結果,華碩STRIX GTX970顯示卡為69.8FPS和58FPS、技WindForce嘉GTX970顯示卡為73.7FPS和59.3FPS、微星Gaming GTX970顯示卡為71.5FPS和57.1FPS、公版GTX980顯示卡為79.3FPS和65.5FPS。


遊戲效能測試

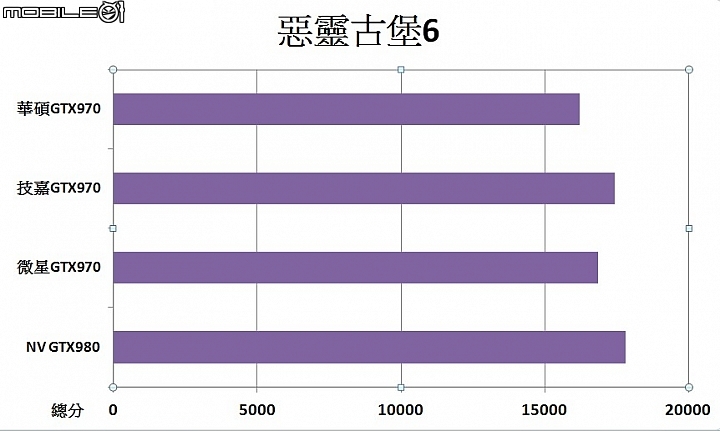

惡靈古堡6遊戲測試

當開啟解析度1920x1080,並將反鋸齒選項設定為FX AA時的測試結果,華碩STRIX GTX970顯示卡分數為16205分、技嘉WindForce GTX970顯示卡分數為17447分、微星Gaming GTX970顯示卡分數為16863分、公版GTX980顯示卡分數為17813分。

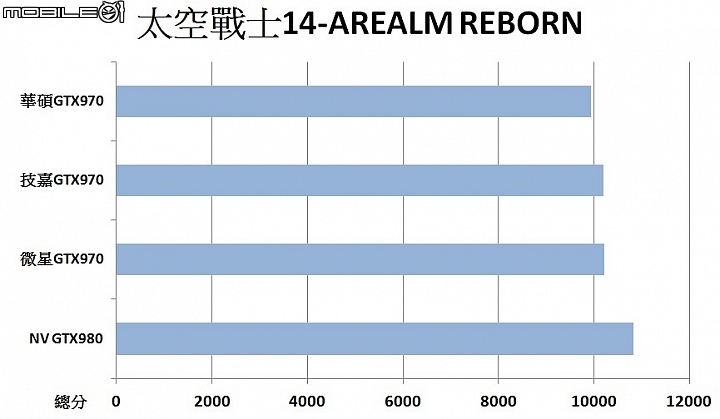

太空戰士14-AREALM REBORN遊戲測試

當開啟解析度1920x1080,並將顯示選項開到最高的測試結果,華碩STRIX GTX970顯示卡分數為9938分、技嘉WindForce GTX970顯示卡分數為10207分、微星Gaming GTX970顯示卡分數為10208分、公版GTX980顯示卡分數為10818分。

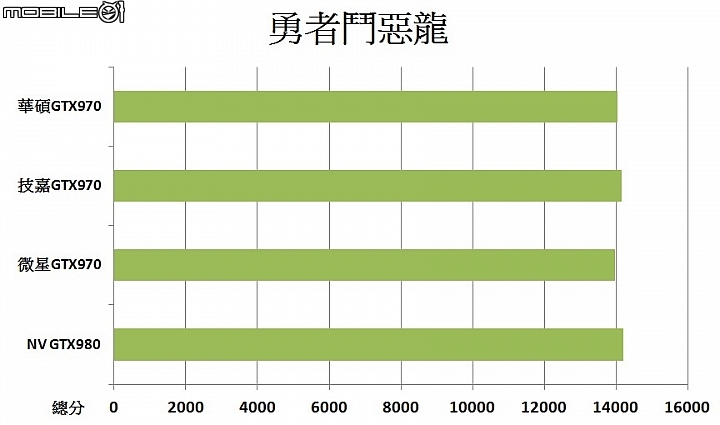

勇者鬥惡龍遊戲測試

當開啟解析度1920x1080,並將顯示選項開到最高的測試結果,華碩STRIX GTX970顯示卡分數為14049分、技嘉WindForce GTX970顯示卡分數為14163分、微星Gaming GTX970顯示卡分數為13981分、公版GTX980顯示卡分數為14199分。

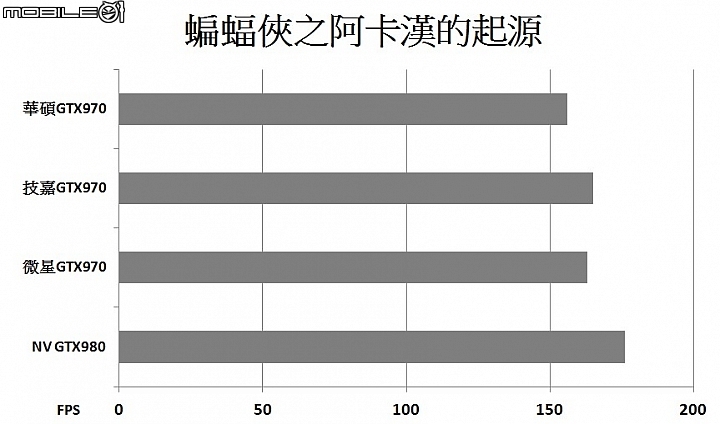

蝙蝠俠之阿卡漢的起源遊戲測試

開啟解析度1920x1080,並將各項顯示效果等級設定為High時,每秒平均遊戲畫面張數結果,華碩STRIX GTX970顯示卡為156FPS、技嘉WindForce GTX970顯示卡為165FPS、微星Gaming GTX970顯示卡為163FPS、公版GTX980顯示卡為176FPS。


戰地風雲4遊戲測試

開啟解析度1920x1080,並將顯示效果等級設定為最高時,每秒平均遊戲畫面張數結果,華碩STRIX GTX970顯示卡為79.51FPS、技嘉WindForce GTX970顯示卡為81.58FPS、微星Gaming GTX970顯示卡為86.11FPS、公版GTX980顯示卡為87.01FPS。

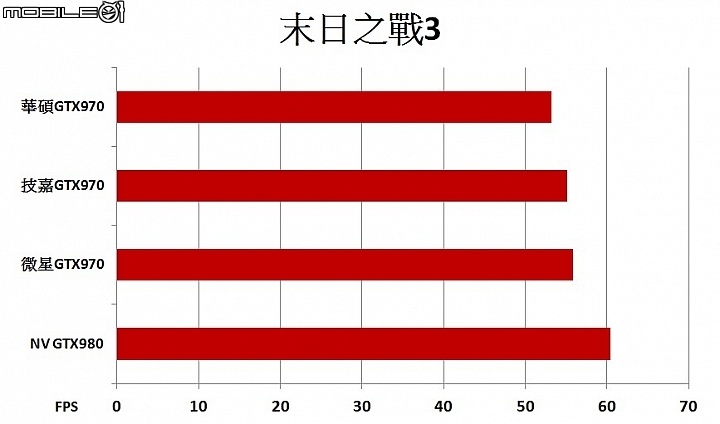

末日之戰3遊戲測試

開啟解析度1920x1080,並將各項顯示效果設定為非常高與開啟FXAA反鋸齒選項時,華碩STRIX GTX970顯示卡為53.21FPS、技嘉WindForce GTX970顯示卡為55.12FPS、微星Gaming GTX970顯示卡為55.8FPS、公版GTX980顯示卡為60.43FPS。


榮譽勳章之鐵血悍將遊戲測試

開啟解析度1920x1080,並將顯示選項設定為最高時,每秒平均遊戲畫面張數結果,華碩STRIX GTX970顯示卡為102.2FPS、技嘉WindForce GTX970顯示卡為106.8FPS、微星Gaming GTX970顯示卡為107.22FPS、公版GTX980顯示卡為116.78FPS。

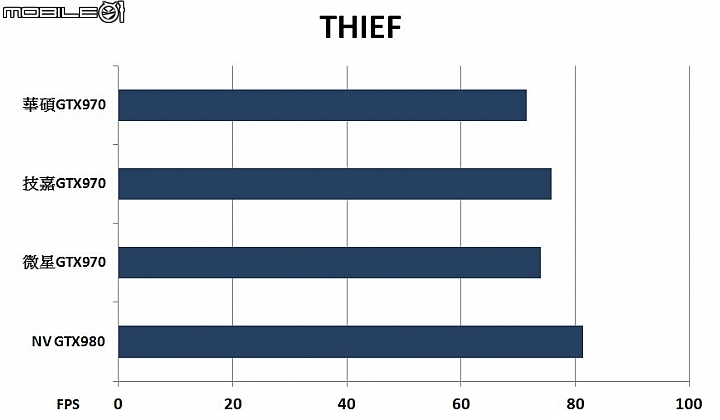

THIEF遊戲測試

開啟解析度1920x1080,並將顯示選項設定為High時,每秒平均遊戲畫面張數結果,華碩STRIX GTX970顯示卡為71.5FPS、技嘉WindForce GTX970顯示卡為75.8FPS、微星Gaming GTX970顯示卡為74FPS、公版GTX980顯示卡為81.3FPS。

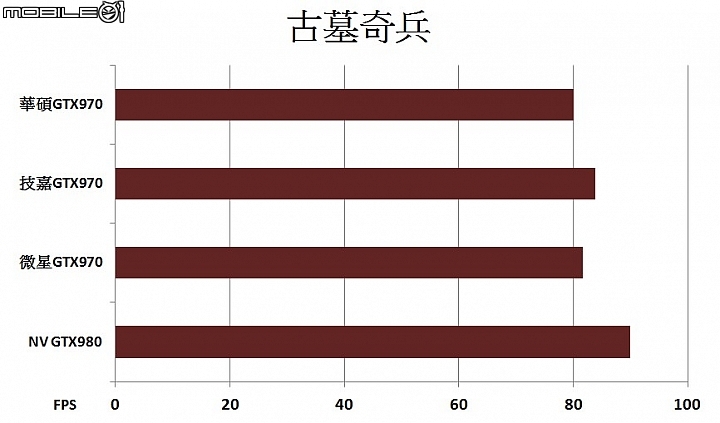

古墓奇兵遊戲測試

開啟解析度1920x1080,並將顯示選項設定為非常高時,每秒平均遊戲畫面張數結果,華碩STRIX GTX970顯示卡為80FPS、技嘉WindForce GTX970顯示卡為83.9FPS、微星Gaming GTX970顯示卡為81.7FPS、公版GTX980顯示卡為89.9FPS。

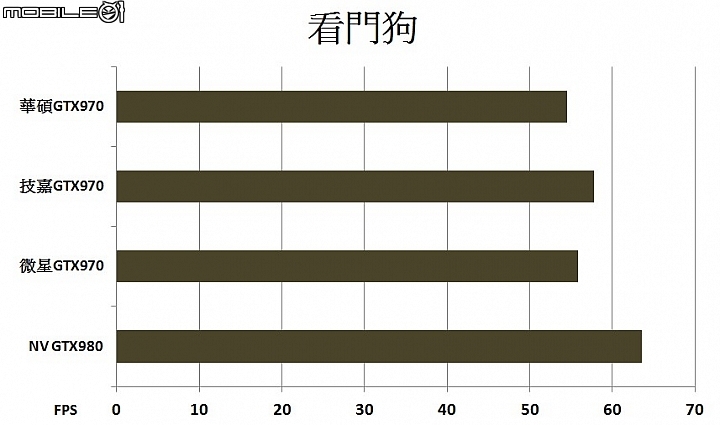

看門狗遊戲測試

開啟解析度1920x1080,並將顯示選項設定皆為最高時,每秒平均遊戲畫面張數結果,華碩STRIX GTX970顯示卡為54.48FPS、技嘉WindForce GTX970顯示卡為57.73FPS、微星Gaming GTX970顯示卡為55.87FPS、公版GTX980顯示卡為63.6FPS。


溫度與耗電量測試

實際運作溫度測試

在裸機狀態以及顯示卡待機狀態時,華碩STRIX GTX970顯示卡的運作溫度大約是40℃,技嘉WindForce GTX970顯示卡的運作溫度大約是33℃、微星Gaming GTX970顯示卡運作溫度大約是36℃、公版GTX980顯示卡的運作溫度大約是32℃。

接著用Furmark軟體實際燒機15分鐘之後,華碩STRIX GTX970顯示卡的運作溫度會控制在70℃以內;技嘉WindForce GTX970顯示卡的運作溫度會控制在72℃以內;微星Gaming GTX970顯示卡運作溫度會控制在69℃以內;公版GTX980顯示卡運作溫度會控制在81℃以內。


顯示卡耗電量測試

當顯示卡在待機狀態時,搭載華碩STRIX GTX970顯示卡的系統總功耗大約是70瓦、搭載技嘉WindForce GTX970顯示卡的系統總功耗約為78瓦、搭載微星Gaming GTX970的系統總功耗約為70瓦、搭載公版GTX980顯示卡的系統總功耗大約是73瓦。

當系統執行「看門狗」遊戲時,搭載華碩STRIX GTX970顯示卡的系統總功耗大約是280瓦、搭載技嘉WindForce GTX970顯示卡的系統總功耗約為308瓦、搭載微星Gaming GTX970的系統總功耗約為290瓦、搭載公版GTX980顯示卡的系統總功耗大約是275瓦。

當系統執行3DMark軟體測試時,搭載華碩STRIX GTX970顯示卡的系統總功耗大約是263瓦、搭載技嘉WindForce GTX970顯示卡的系統總功耗約為290瓦、搭載微星Gaming GTX970的系統總功耗約為280瓦、搭載公版GTX980顯示卡的系統總功耗大約是280瓦。

接著開啟Furmark軟體讓GPU負載以及TPD都達到滿載的狀態時,搭載華碩STRIX GTX970顯示卡的系統總功耗大約是287瓦、搭載技嘉WindForce GTX970顯示卡的系統總功耗約為380瓦、搭載微星Gaming GTX970的系統總功耗約為325瓦、搭載公版GTX980顯示卡的系統總功耗大約是305瓦。


測試總結

從整體測試結果來看,由於這款STRIX GTX970算是三款顯示卡中,預設超頻幅度比較低的一款,所以在效能表現上,並沒有太過突出,但基本上差異不大。而比較需要注意的一點,就是顯示卡實際運作的時候,風扇一開始會是靜止的狀態,直到溫度超過65℃時,才會開始運轉。所以也因為這樣的設計,在待機狀態時,顯示卡的溫度也會比較高一點。當裸機安裝時,溫度大約會在40~45℃跳動。不過,當風扇開始運轉之後,即便是顯示卡達到滿載的狀態,溫度還是可以控制在70℃以內,散熱表現算是還不錯。
