現在有不少遊戲玩家喜歡在透過直播的方式來分享自己玩遊戲的過程,但實際直播遊戲畫面的時候,由於需要分出一些處理器效能來編碼直播的遊戲畫面,因此也常會讓遊戲效能下降。於是為了解決這類的問題,微星這次在X99S-Gaming 9 AC主機板上就直接內建了一張圓剛推出的影像硬體加速卡來分擔直播影片的編碼作業,減少遊戲流暢度降低的問題,並且還同時提供了一套XSplit Gamecaster直播軟體,讓玩家們可以更方便地將自己的遊戲畫面即時上傳直播。


主機板配件與規格介紹

微星這款X99S-Gaming 9 AC主機板的外盒包裝,跟之前幾款Gaming系列產品一樣都是採用惡龍的圖示設計。


掀開上蓋之後,裡面則是採用透明的設計,讓使用者可以直接看到主機板的內部設計。


在上蓋內頁中,主要是標示了這款主機板所具備的幾個特色,其中最特別的一點,就是直接搭載了一張直播影片加速卡,讓遊戲玩家在直播遊戲的時候,就不會因為佔用過多的CPU資源而使得遊戲效能明顯下降。

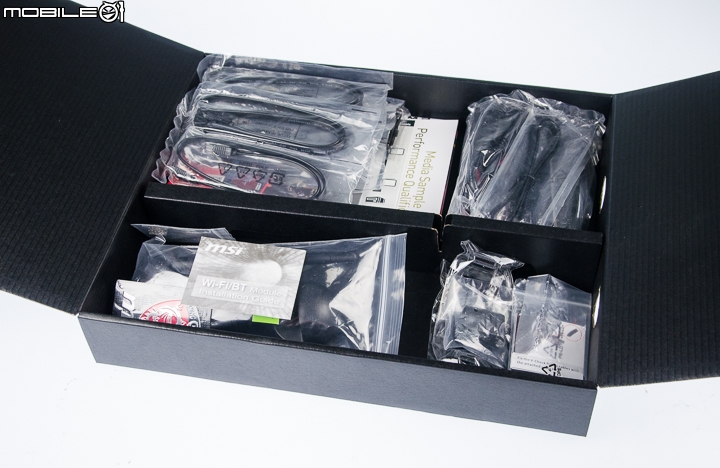

這款主機板的包裝裡面有兩個盒子,其中一個就是用來裝隨附的各項配件。


配件盒內有提供軟體操作、硬體安裝和主機板功能的紙本說明書以及兩片驅動軟體光碟片。

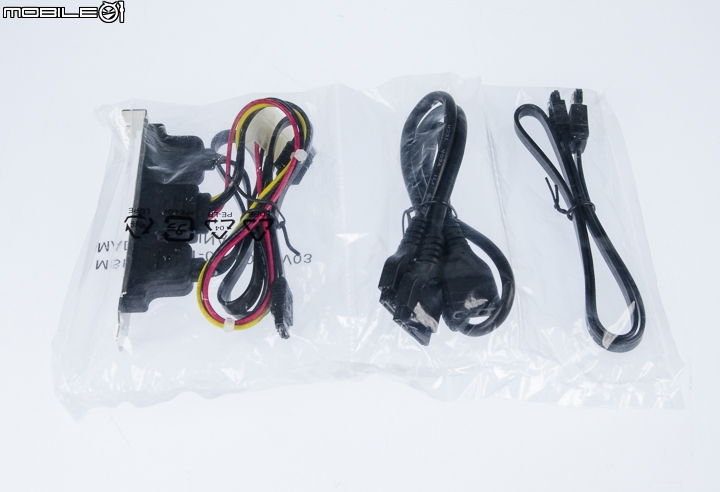

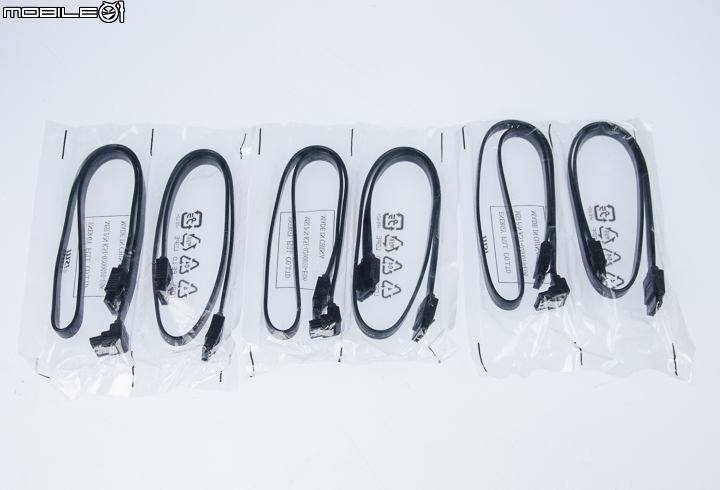

線材配件的部分,有一共有提供了六條SATA傳輸線材。


除了一般SATA傳輸線之外,隨附配件裡面還有提供一個eSATA擴充背板,讓有需要的使用者可以自己安裝。

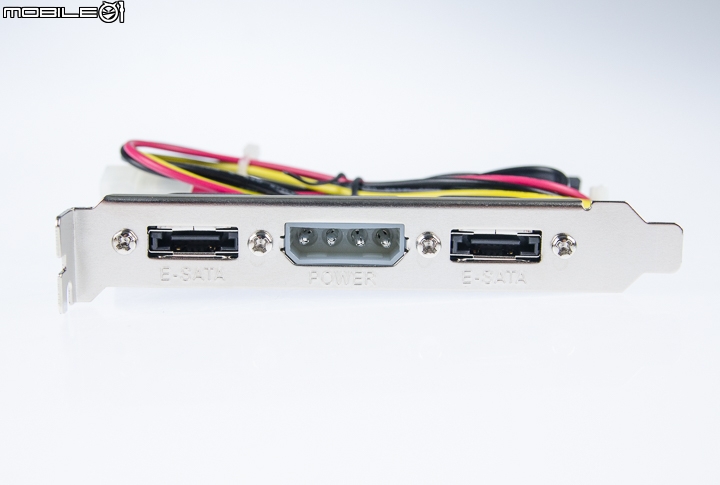

擴充背板上設置了兩組eSATA傳輸埠以及一組大4Pin的電源接頭。

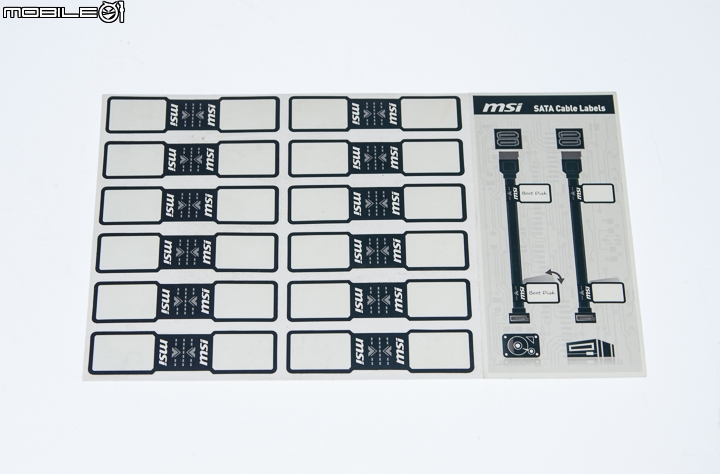

包裝內還有提供一張SATA傳輸線的標籤貼紙,讓有多顆硬碟的使用者在日後比較方便查找硬碟。

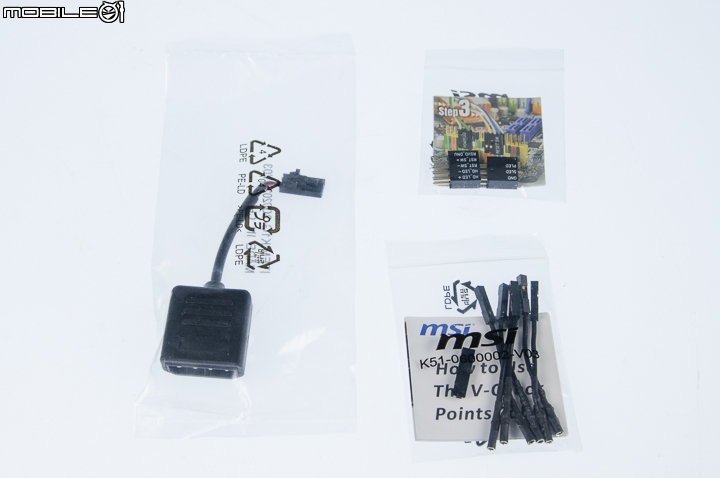

配件中還有提供主機板電源啟動以及燈號顯示的針腳功能提示插座,讓使用者在安裝主機板的時候,可以比較方便連接訊號線。另外還有隨附一些V-Check量測線,主要是讓使用者可以比較方便使用電表量測電壓值。

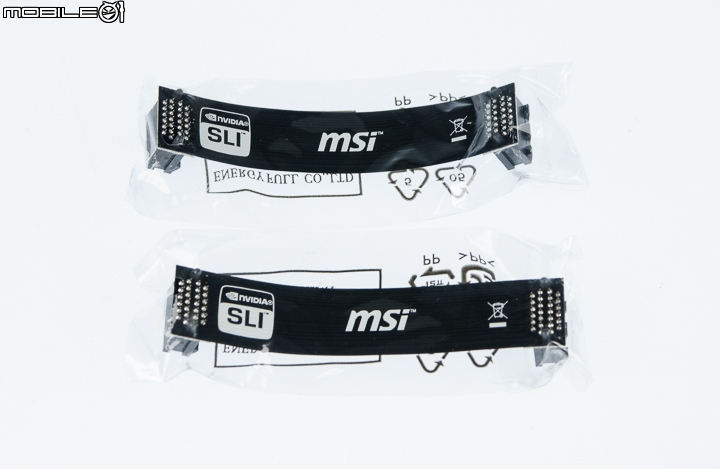

針對有多顯示卡串聯需求的使用者,配件內也有提供兩組SLI橋接線。

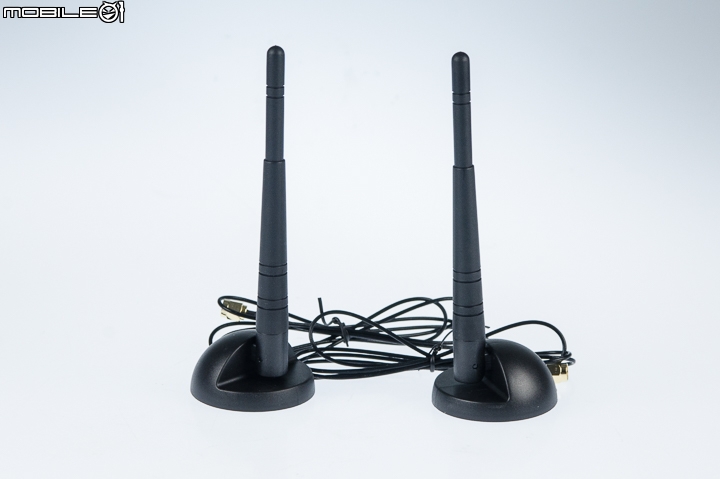

這款主機板上不僅有直接內建了無線網卡,配件內還有提供兩組無線訊號接收天線。

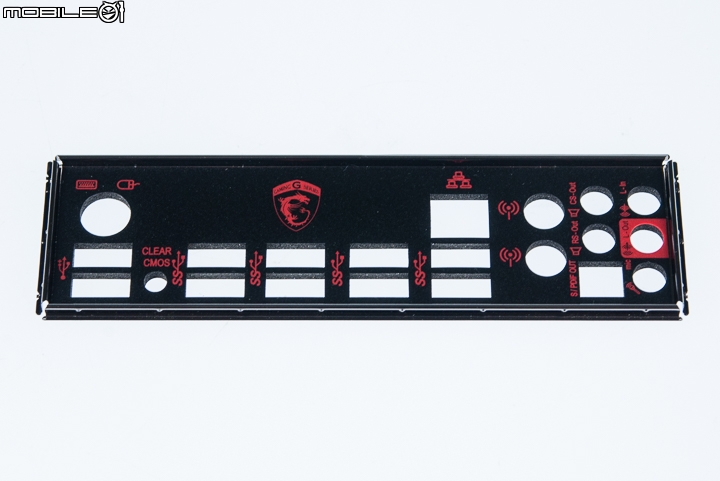

隨附的I/O背板也是採用與主機板搭配的紅黑配色。


另外,在配件中還有特別提供了一個寫著遊戲中請勿打擾的牌子,算是頗趣味的一個小配件。而旁邊的銘牌貼紙則是可以讓使用者貼在自己的電腦機殼上。

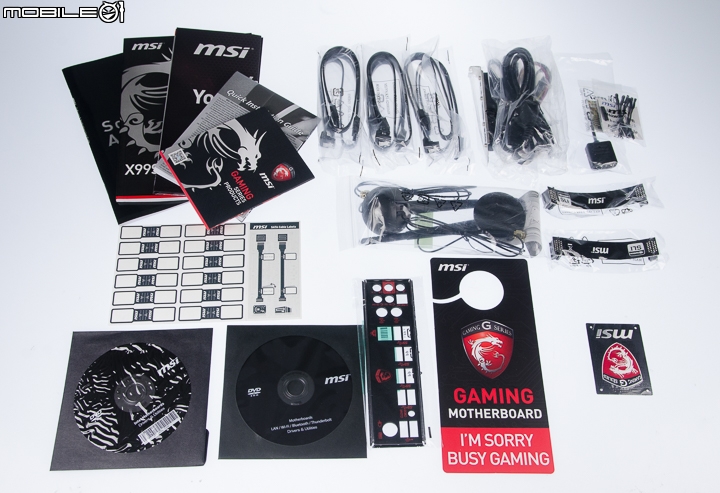

最後所有配件來一起大合照一下囉!

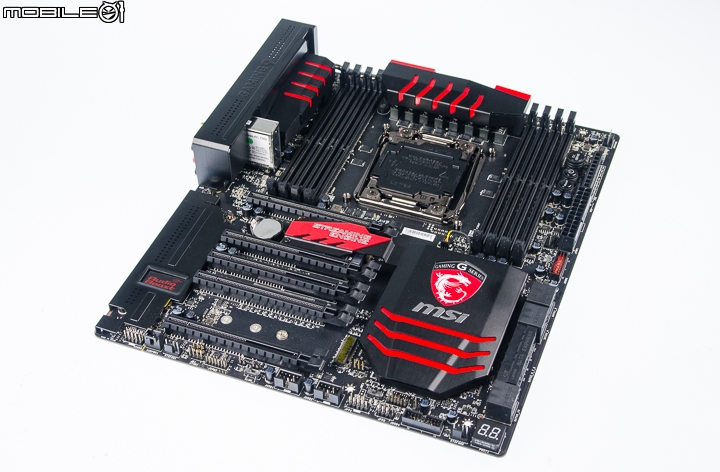

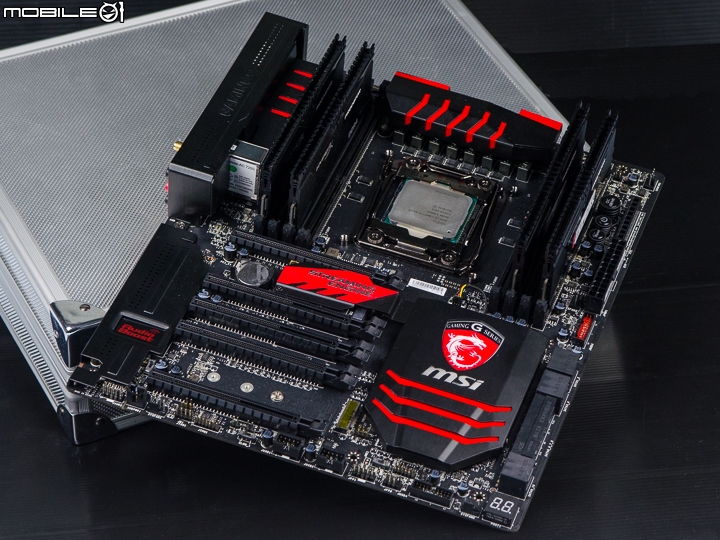

接著來看到主機板的部分,這次微星推出的X99S-Gaming AC主機板是採用ATX的尺寸規格,並且除了在處理器供電元件以及晶片組上,都有加入紅黑配色的散熱器來加強整體散熱效果之外,音效電路區域與I/O背板的部分,也都有加入防護蓋的設計。

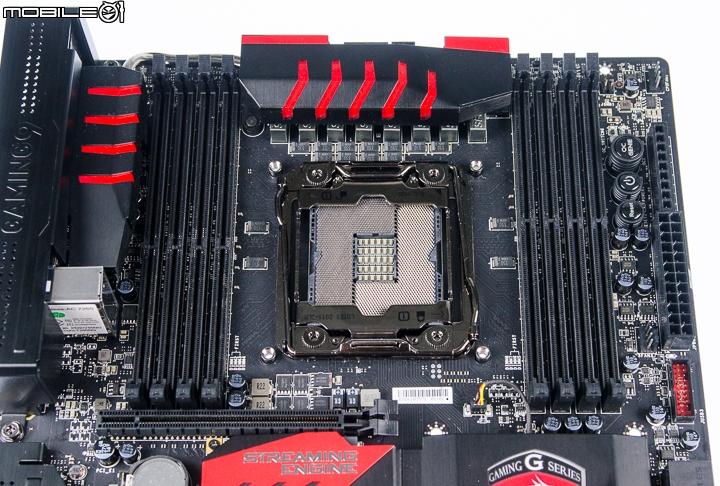

這款主機板上一共有設置8組DDR4記憶體插槽,而且就官方規格來看,最高可支援到DDR4-3333的記憶體運作時脈。

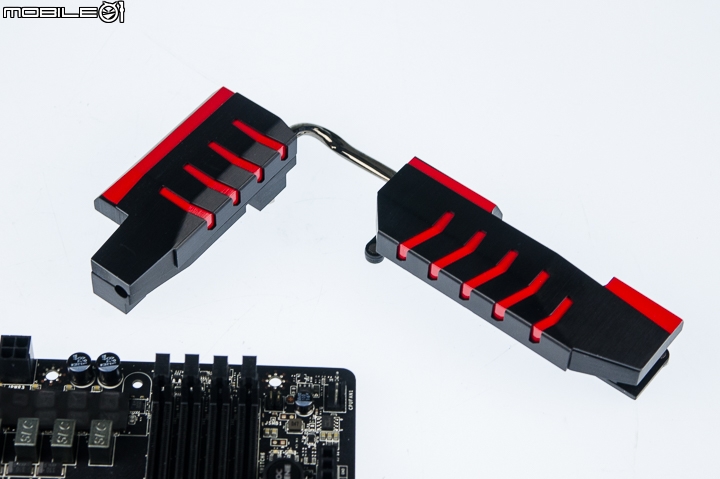

處理器供電元件上的散熱器之間有加入一根銅質熱導管來加強導熱效果。

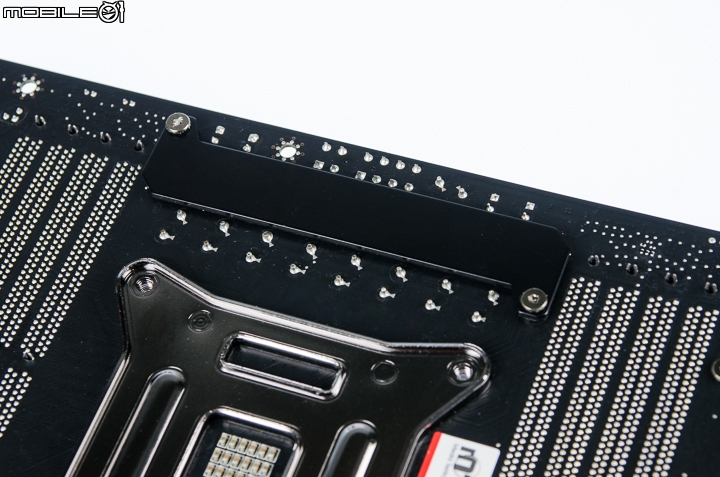

在主機板背後處理器供電元件的位置上,也有加入一個鋁質金屬片,主要是用來加強扇熱以及減少板彎的問題。

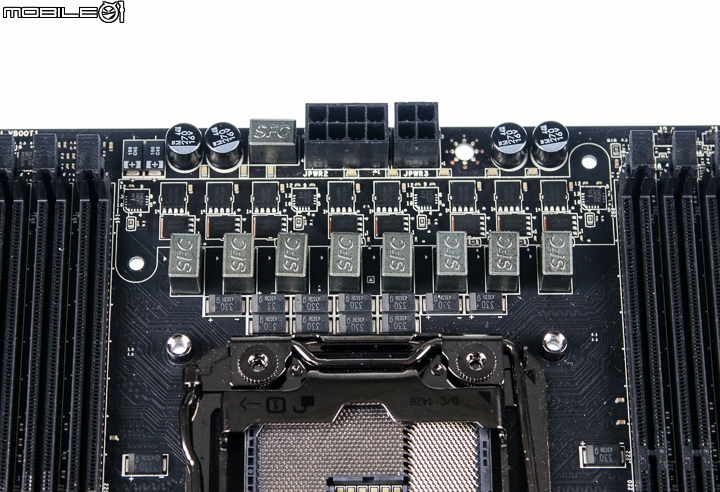

卸下散熱器後可以看到,這款主機板針對處理器的供電部分是8相供電的設計,而且在電容用料的部分,也特別採用了更是特別了鉭質電容(Hi-c CAP)。

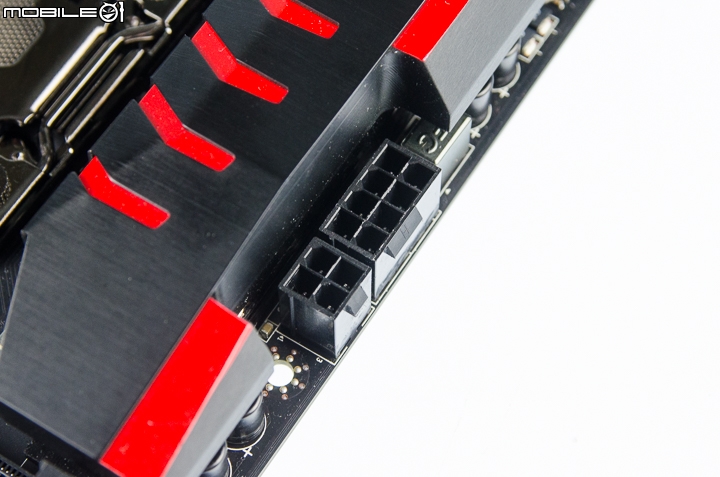

針對處理器供電的部分,這款主機板則是設置了一組8Pin和4Pin的供電插槽,若是一般情況或是超頻幅度不大的時候,接上8Pin電源一樣可以正常使用。但若是使用者有想要玩一下極限超頻的話,那就可以再接上4Pin電源增加供電量。

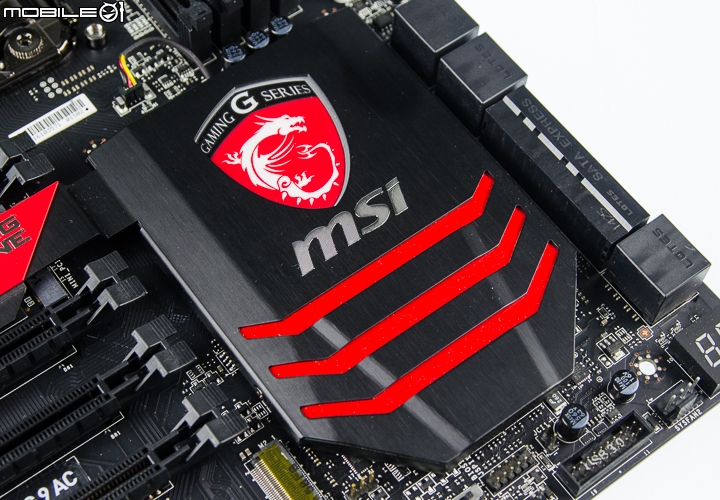

在晶片組上面則是設置了一個面積蠻大的散熱片,而且在實際運作時,中間的龍型盾牌也會發亮。

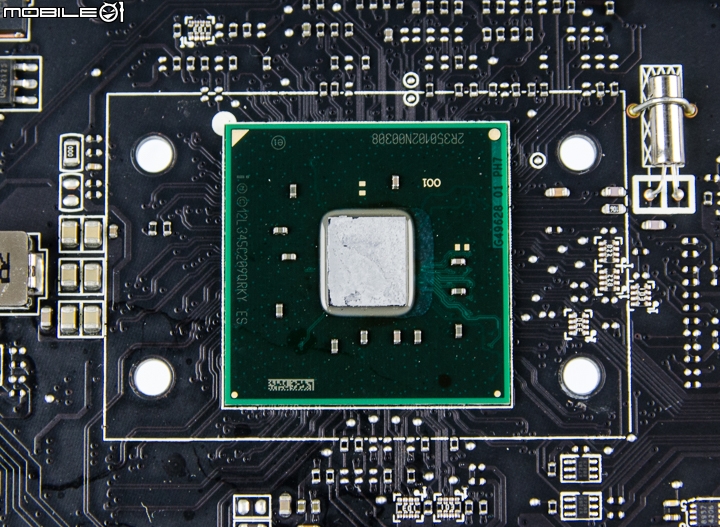

卸下散熱片後就可以看到這款主機板上搭載的Intel X99晶片組。


擴充插槽支援方面,主機板上一共提供了5組PCIex16的插槽,並可支援4Way AMD CrossFireX以及NVIDIA SLI顯示卡串聯技術。

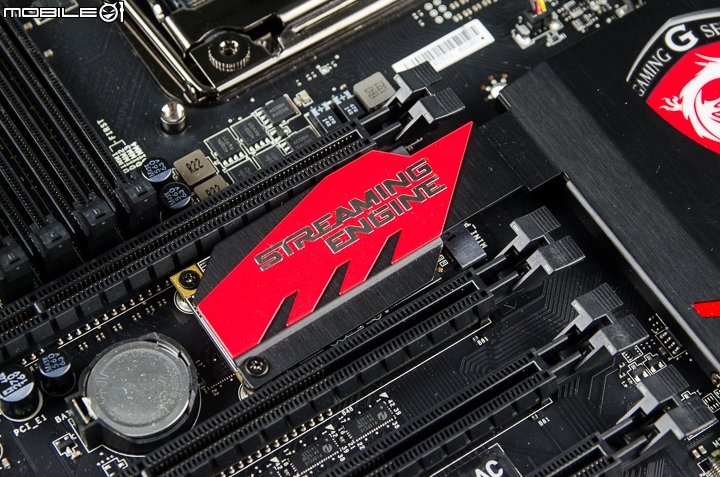

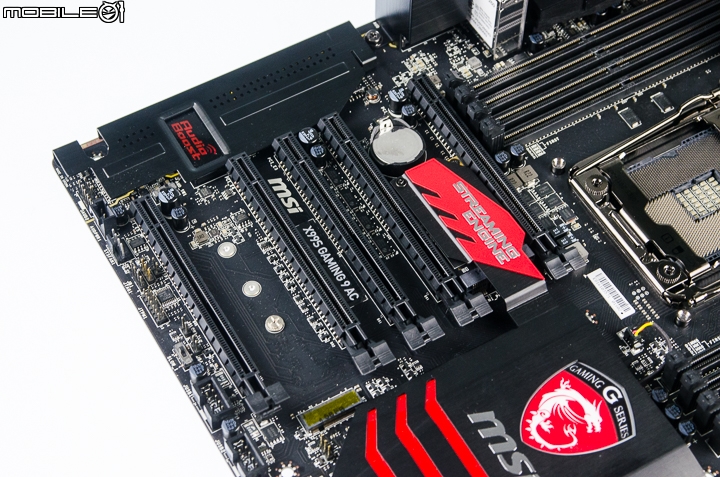

在第一組和第二組PCIe插槽之間就是這款主機板特別加入的直播串流卡,上面覆蓋的金屬片則是與晶片組散熱器連結。

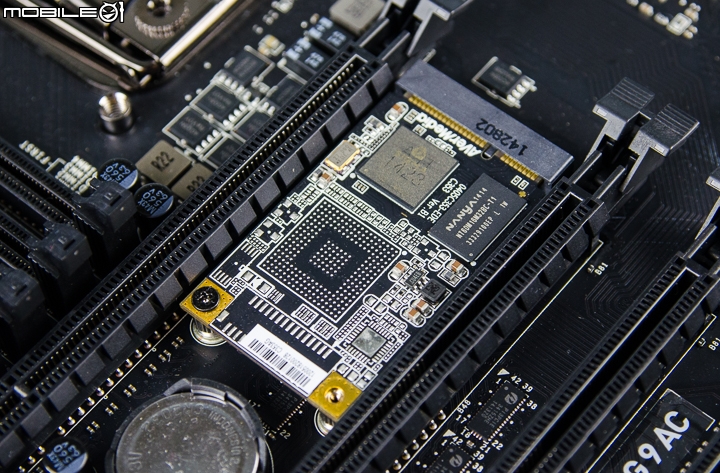

卸下散熱片之後可以看到,這款直播加速卡是採用mini PCIe的介面,並且是搭載圓剛所推出的影像解碼晶片,可支援H.264影像壓縮技術,輸出影像最高可達到1080P解析度以及60Mbps的串流速度。

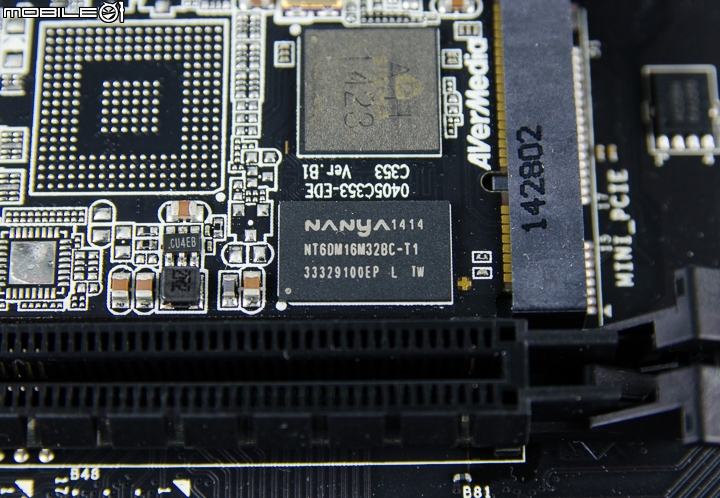

在直播加速卡上還有設置了一顆南亞推出的Mobile LPDDR快取記憶體顆粒,詳細型號為NT6DM16M32BC-T1,容量為64MB。

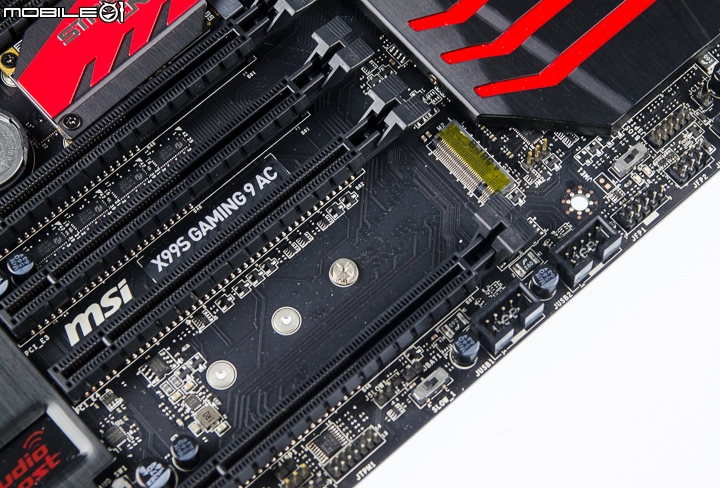

而在最後一組PCIe插槽旁邊,還有設置了一組M.2擴充插槽,可以支援安裝2280尺寸規格的SSD固態硬碟。

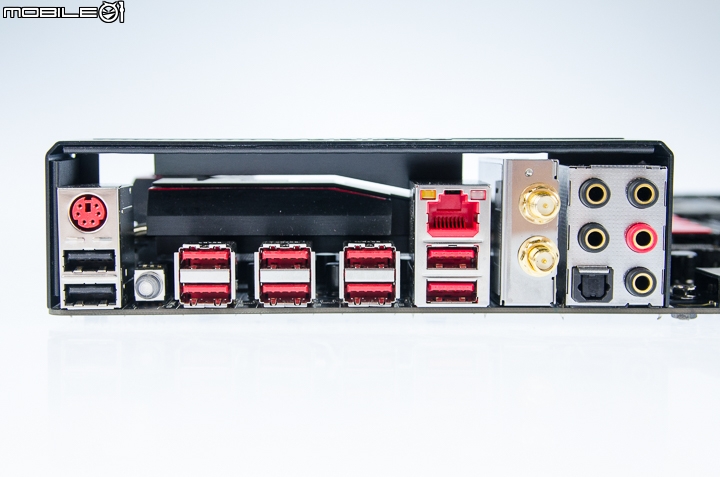

I/O背板規格的部分,主機板上一共提供了8組USB3.0、兩組USB2.0以及一組鍵盤滑鼠共用的PS/2擴充埠。網路規格部分,除了有設計一組支援Gigabit頻寬的RJ-45有線網路埠之外,也有直接設置了一張支援802.11ac無線網路協定的網卡。至於音效支援方面,則是同時提供了3.5mm和光纖輸出端子。

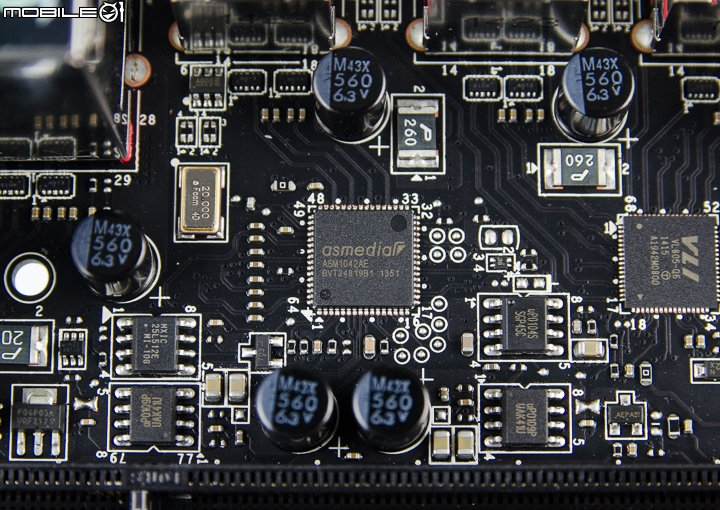

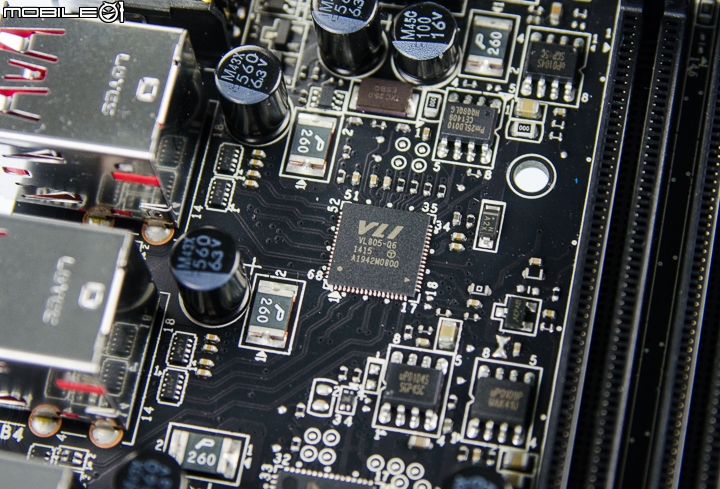

I/O背板上的USB3.0傳輸埠主要是透過asmedia ASM1042AE和VLI VL805-Q6晶片來擴充數量。

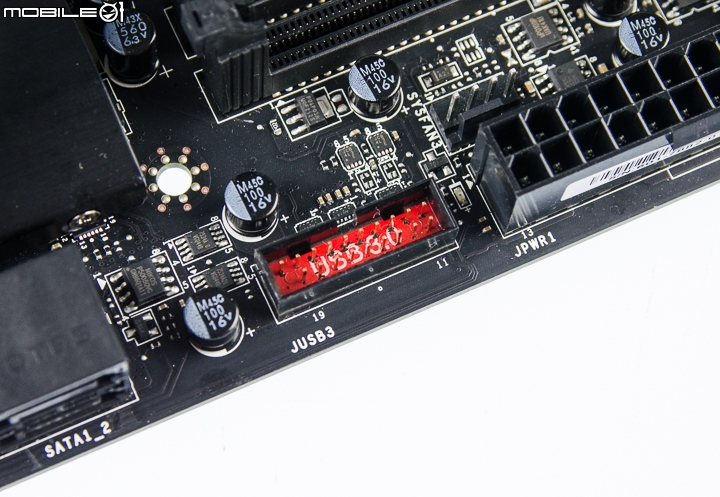

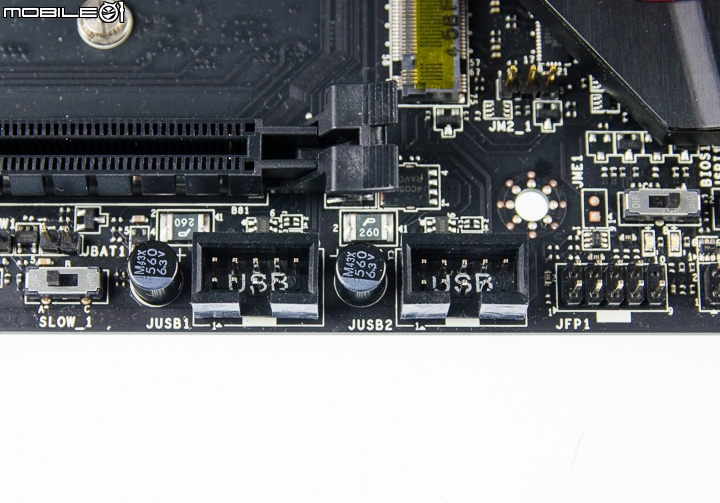

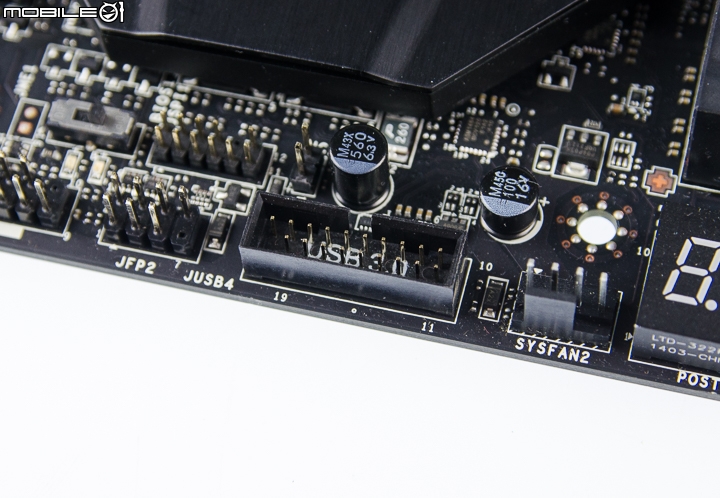

除了背板的USB埠之外,在主電源旁邊以及主機板側邊都還有各設置了兩組19Pin的USB3.0和9Pin的USB2.0擴充插槽,可再自行增加4組USB3.0和4組USB2.0傳輸埠。

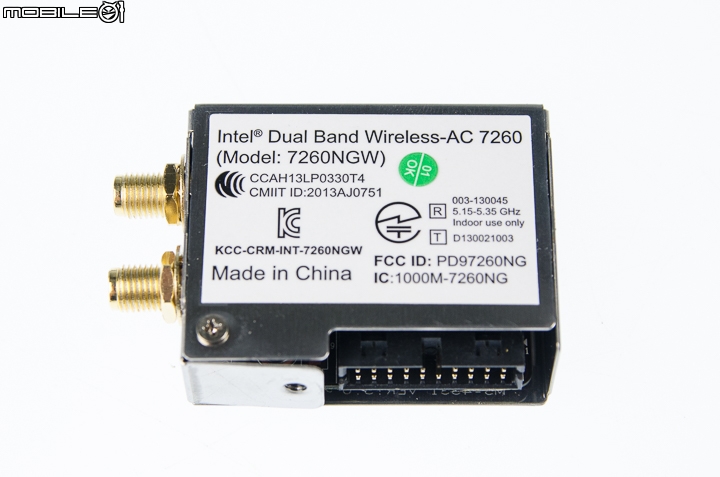

網路規格方面,這款主機板搭載的無線網路卡是採用Intel推出的Dual Band Wireless-AC 7260,可支援2.4GHz和5GHz的無線網路頻段。

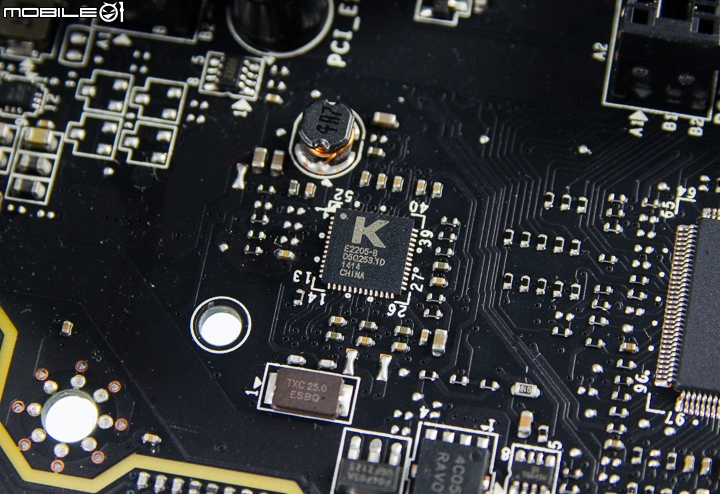

至於有線網路規格部分,則是設置了一顆近來許多Gaming主機板常用的Killer E2205晶片來控制。

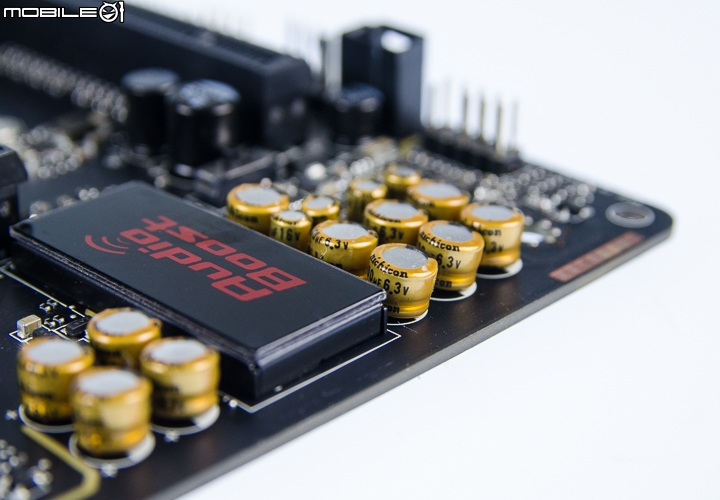

拿起音效區域加入的鋁質金屬防護蓋便可以看到,針對音效電路也有特別做了區隔設計,並且在音效晶片上還有加入遮罩外蓋來避免雜訊干擾問題。

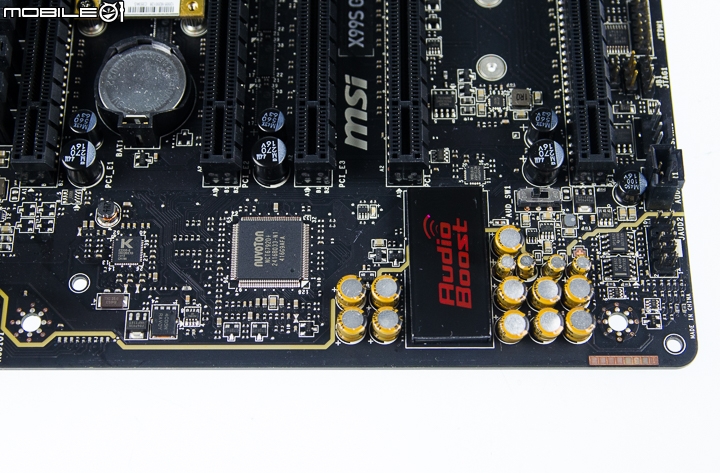

音效區域的電容也是特別採用音響級的Nichicon電容。

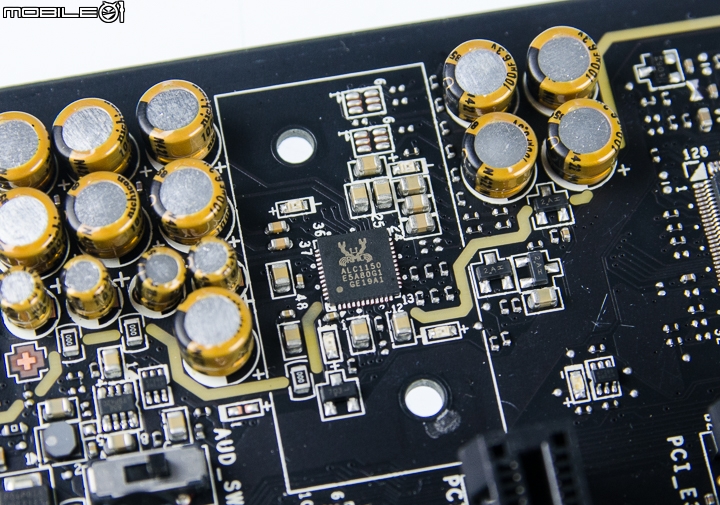

卸下音效晶片上的遮罩外蓋之後,便可發現這款主機板是採用一顆Realtek推出的ALC1150音效晶片,可支援7.1聲道音效輸出。

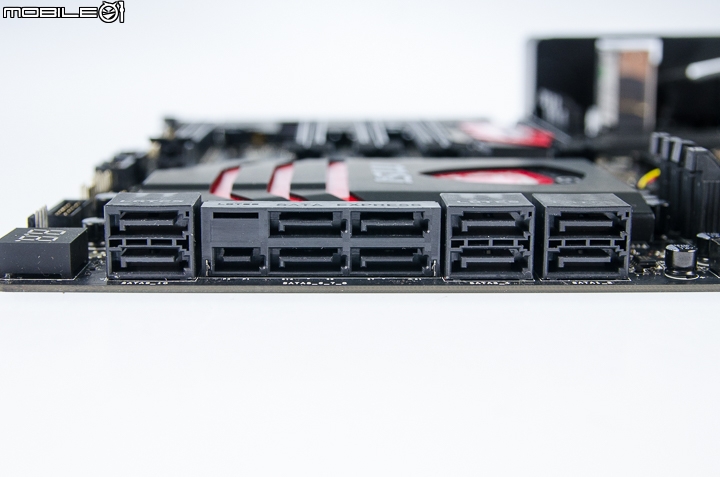

儲存支援方面,主機板上也有提供一組SATA Express和8組SATA 6Gb/s傳輸埠,若是其中的SATA Express沒有用到,也可以當作兩組SATA 6Gb/s使用。

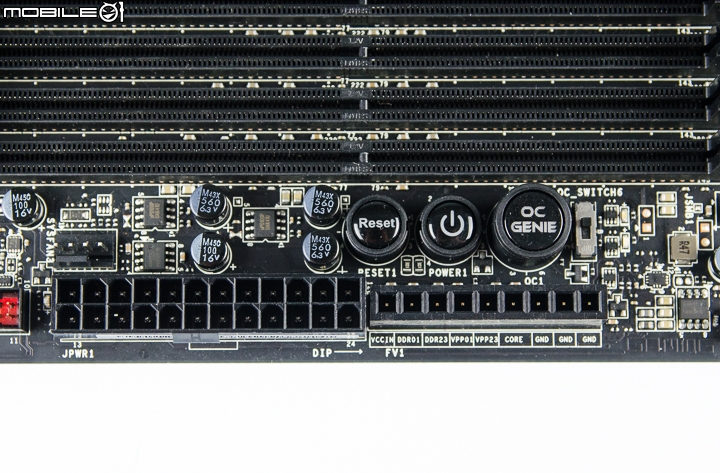

在主電源插槽旁邊,除了電源與重開機按鍵之外,還有設置了一個OC GENIE功能的實體按鍵,按下就可以自動超頻處理器的運作時脈。另外,針對一些進階的超頻玩家,按鍵底下也有設置電壓量測點,讓玩家可以使用電表來監控電壓值。

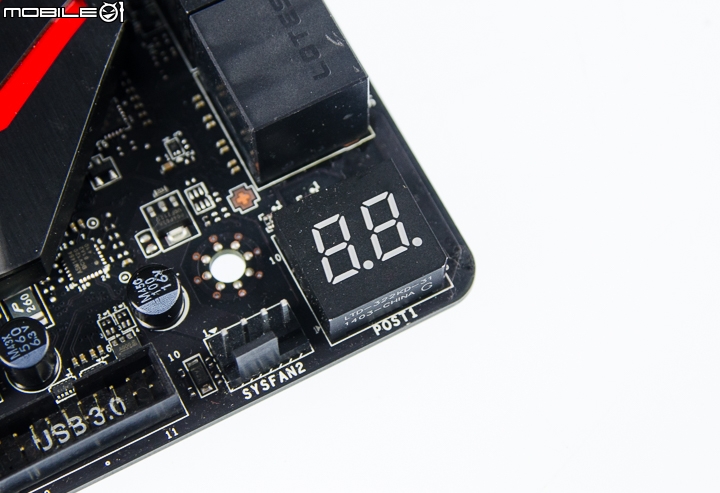

最後在角落的位置上,還有設置了一個除錯燈號,當開不了機的時候,就可以透過這個燈號來快速查找問題。


軟體介紹

微星Command Center超頻調校軟體

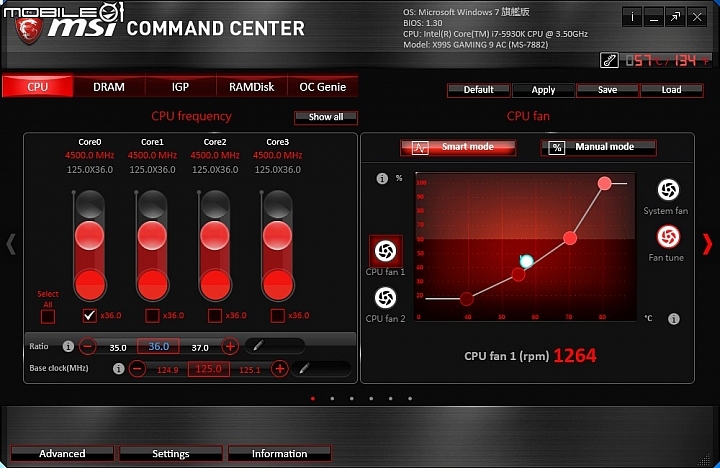

看完硬體規格之後,接著來看這款主機板所搭配的幾個軟體功能。針對超頻參數調校的部分,這次也是提供了一個叫做Command Center的軟體,讓超頻玩家在作業系統內就可以調整處理器與記憶體參數以及風扇轉速控制等設定。

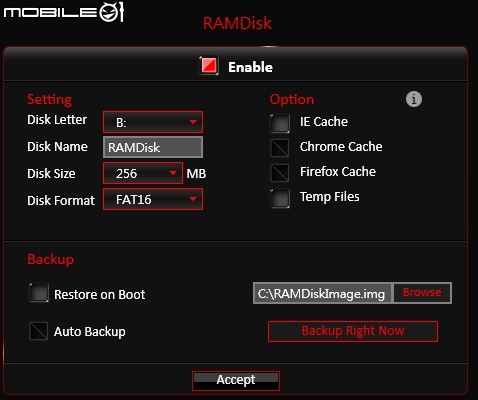

在這個Command Center軟體中也有提供RAMDisk的功能,啟用後就可以依照需求調整RAMDisk的容量空間。



Gaming APP軟體

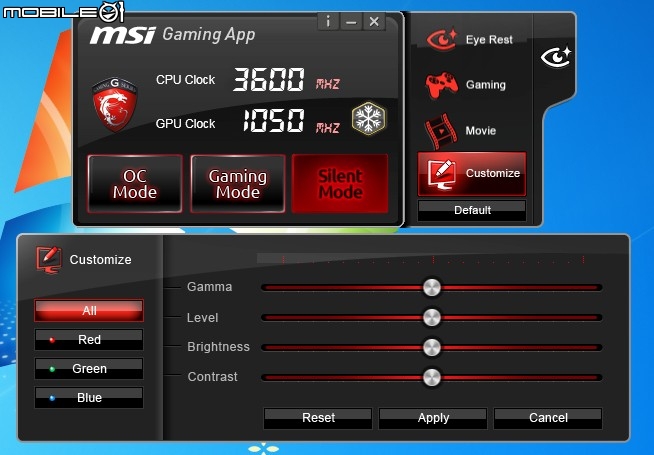

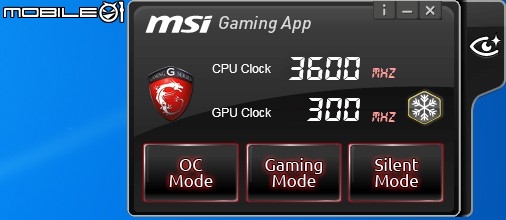

若是覺得超頻參數設定太過麻煩,也可以使用微星另外提供的Gaming APP軟體。在這個軟體的主畫面上有提供了超頻、遊戲以及安靜等三個模式按鍵,直接點選需要的模式之後,軟體就會自動去調整處理器以及顯示卡的運作時脈。而主畫面右邊有個雪花圖示的按鍵,當按下之後,就會將顯示卡的風扇轉速開到100%來加速散熱。


除了運作時脈的快速調整之外,在這個Gaming APP裡面也有提供了Eye Rest、Gaming、Movie以及自動等四個色彩模式,讓使用者可以依照自己的當下的使用情境來快速調整。


ECO Center軟體

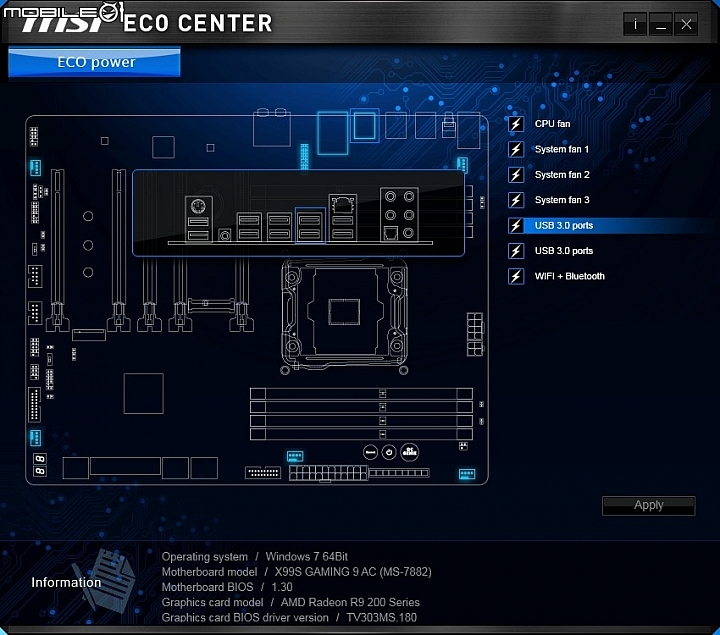

針對節能的部分,微星的隨附軟體中還有提供一個叫做ECO Center的軟體,主要功能是可以關閉沒有使用到的傳輸埠供電,以節省系統的耗電量。


XSplit Gamecaster直播軟體

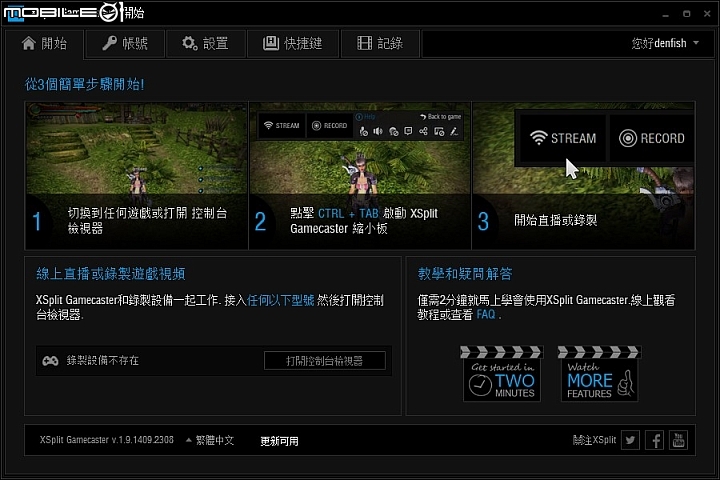

最後在直播串流功能的部分,微星這款主機板則是搭配了一個叫做XSplit Gamecaster直播軟體,讓遊戲玩家可以快速開啟遊戲直播或是錄製遊戲影像。實際使用的時候,只要在遊戲中同時按下Ctrl+TAB按鍵就可以啟動軟體的工具列並快速開啟直播或錄製遊戲影像的功能。

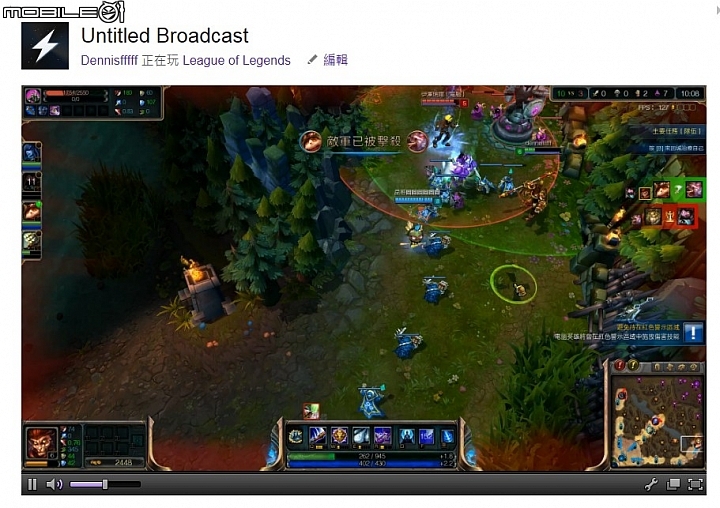

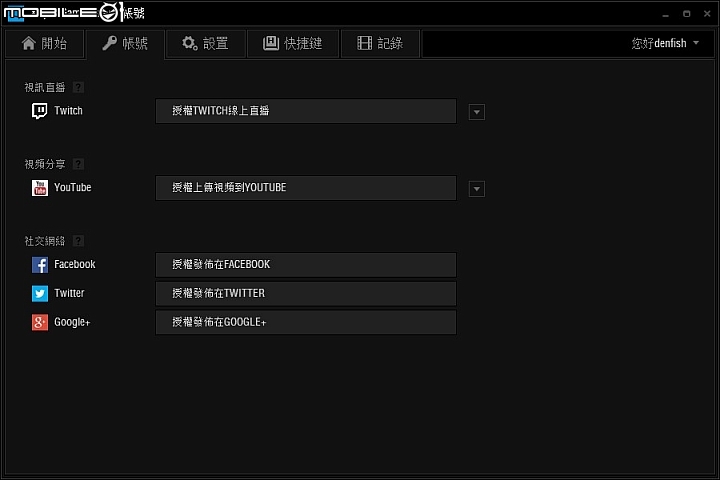

軟體內的影像直播主要是連結Twitch網站,並且也可以直接將影像上傳到Youtube或是社群網站。

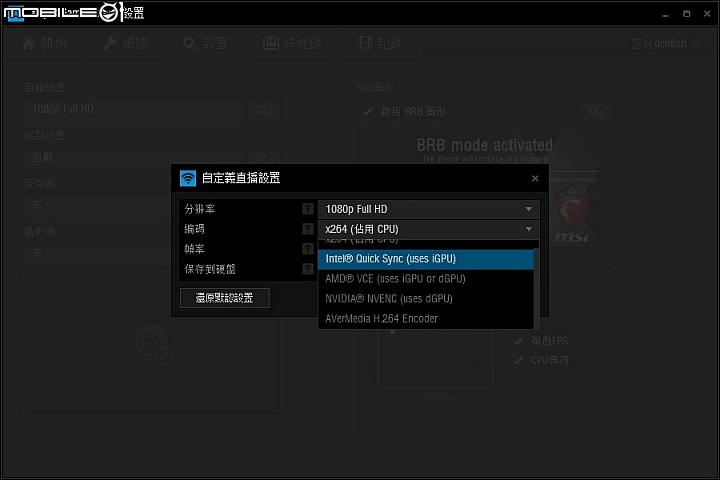

這款軟體的直播影像,最高可選擇1080P Full HD的解析度,並可支援CPU、Intel Quick Sync、AMD VCE、NVIDIA NVENC以及圓剛H.264等編碼加速功能。



效能測試


看完主機板軟硬體的介紹之後,接著就來實際測試一下效能吧!而這次的測試除了會在預設的狀態測試之外,也透過BIOS的調整,將處理器時脈超頻到4.5GHz來進行各項測試,讓網友們可以比較一下超頻前後的效能差異。另外,因為這款主機板有特別加入一張直播加速卡,所以也會測試搭配加速卡的直播效果與效能影響。

底下是這次兩個平台所使用的零組件清單,先給網友們做個參考囉!

處理器:Intel Core i7-5930K
主機板:微星X99S-Gaming 9 AC
記憶體:金士頓 DDR4-3000 4GBx4
顯示卡:微星R9 270X GAMING 4G
系統主硬碟機:OCZ VECTOR 150 240GB固態硬碟
電源供應器:Gigabyte ODIN 1200W
作業系統:Windows 7 64位元旗艦版

處理器效能測試

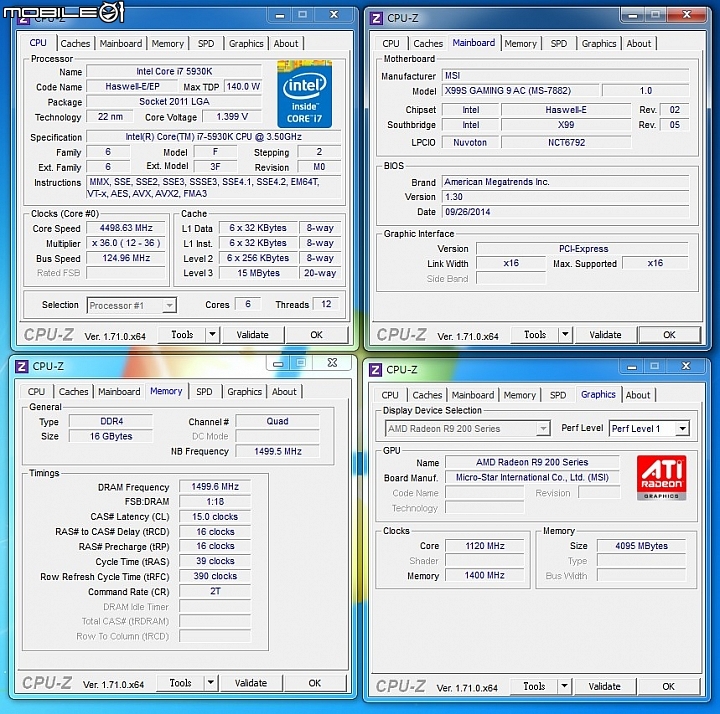

實際超頻的時候,由於這次使用得金士頓DDR4-3000記憶體的XMP設定,是將處理器外頻設定在125MHz來達到3000MHz的運作時脈,所以若是要在進一步針對處理器超頻的話,其實就只要在將倍頻調整到36,電壓稍微拉到1.4V,就可以順利將處理器時脈超到4.5GHz,並且讓記憶體同時維持在3000MHz的運作時脈,整個調校過程算是蠻容易操作。


7-Zip解壓縮測試

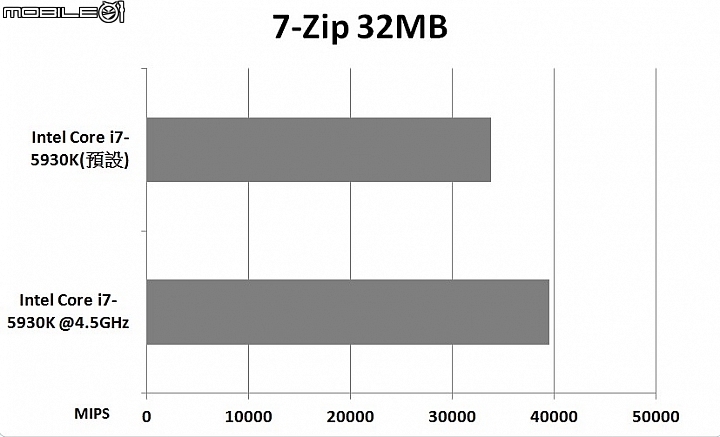

當7-Zip軟體的字典大小設定為32MB時,處理器預設運作時脈的評等結果為33818MIPS,處理器超頻至4.5GHz的評等結果為39495MIPS。

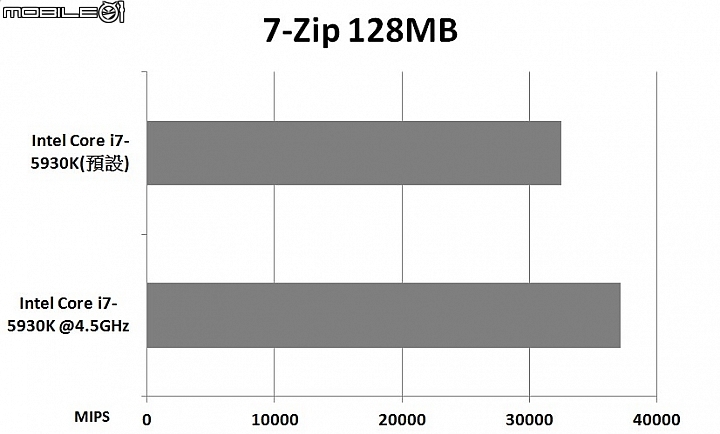

當7-Zip軟體的字典大小設定為128MB時,處理器預設運作時脈的評等結果為32503MIPS,處理器超頻至4.5GHz的評等結果為37179MIPS。


CINEBENCH R15處理器效能測試

在CINEBENCH R15軟體的處理器單核心效能測試項目中,處理器預設運作時脈的測試結果為109cb,處理器超頻至4.5GHz的測試結果為123cb。

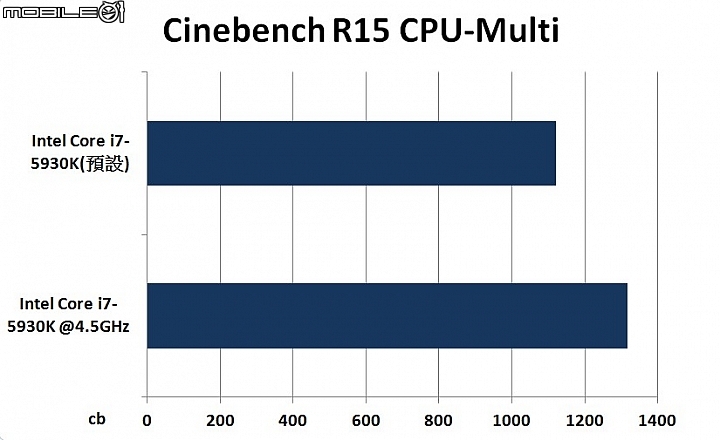

在CINEBENCH R15軟體的處理器多核心效能測試項目中,處理器預設運作時脈的測試結果為1121cb,處理器超頻至4.5GHz的測試結果為1317cb。


wPrime軟體測試

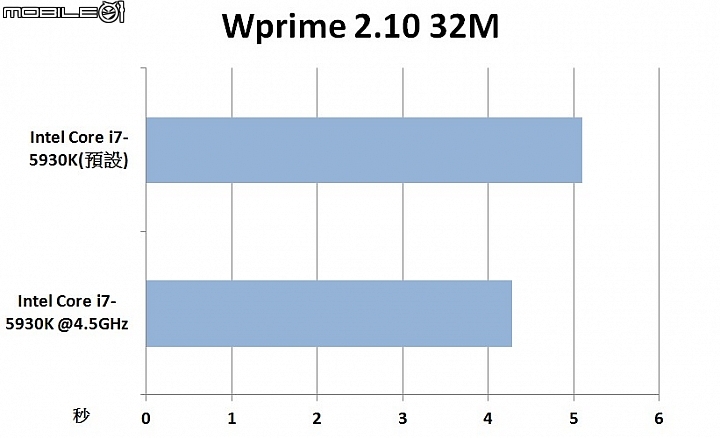

在32MB選項的測試項目中,處理器預設運作時脈的測試結果為5.087秒,超頻至4.5GHz的測試結果為4.267秒。

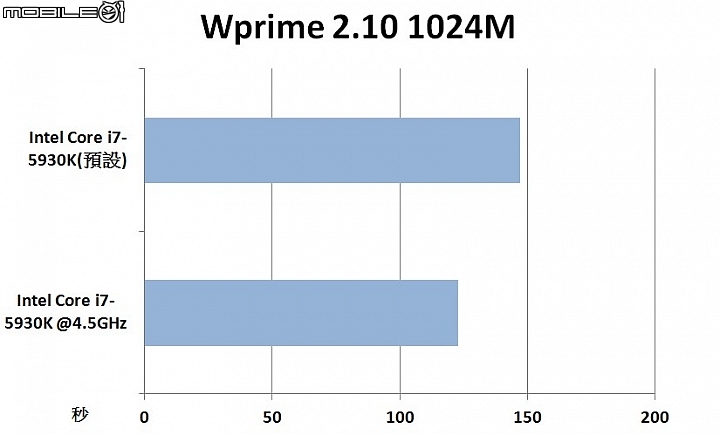

在1024MB選項的測試項目中,處理器預設運作時脈的測試結果為146.664秒,超頻至4.5GHz的測試結果為122.423秒。


SiSoftware Sandra 2014軟體測試

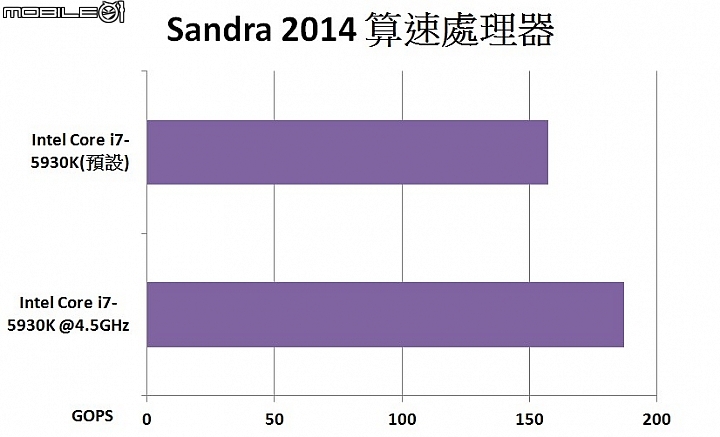

在算數處理器 (Processor Arithmetic)項目中,處理器預設運作時脈的效能總評結果為157.36GPOS、超頻至4.5GHz的效能總評結果為187.33GPOS。

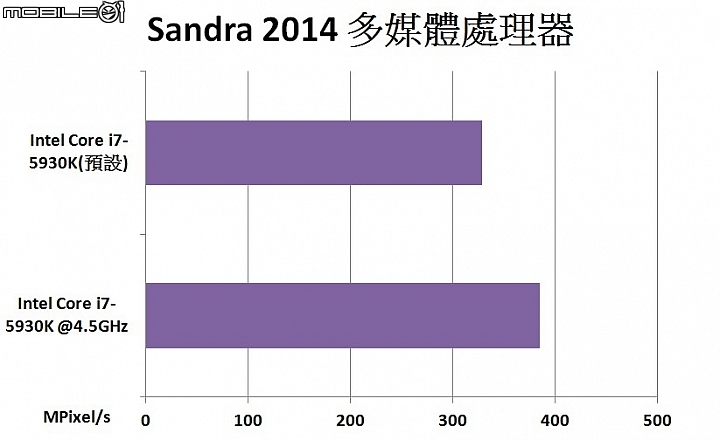

在多媒體處理器(Processor Multi-Media)項目中,處理器預設運作時脈的效能總評結果為328.51MPixel/s、超頻至4.5GHz的效能總評結果為385.28MPixel/s。

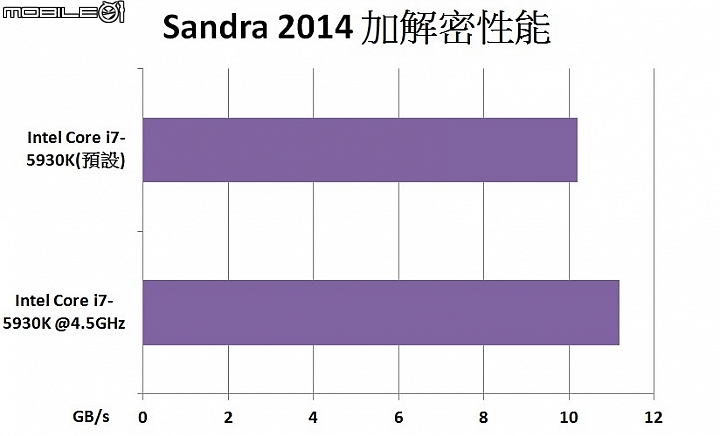

在加密解密效能測試項目中,處理器預設運作時脈的效能總評結果為10.2GB/s、超頻至4.5GHz的效能總評結果為11.19GB/s。



X264 FHD Benchmark 軟體測試

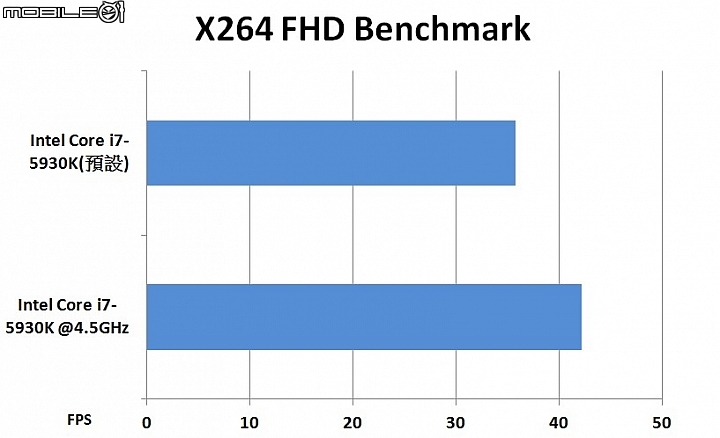

利用X264 FHD Benchmark軟體測試轉效能時,處理器預設運作時脈的測試結果為35.8FPS、超頻至4.5GHz之後的測試結果為42.2FPS。


記憶體效能測試

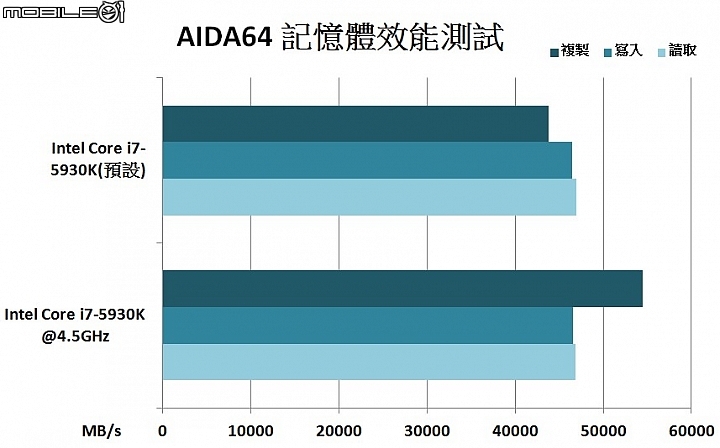

AIDA64記憶體效能測試

在AIDA 64軟體的記憶體效能測試項目中,當處理器運作時脈為預設值時,讀取效能為46905MB/s、寫入效能為46462MB、複製效能為43768MB/s;當處理器超頻至4.5Gz時,讀取效能為46832MB/s、寫入效能為46595MB、複製效能為54510MB/s。


SiSoftware Sandra軟體的記憶體頻寬測試

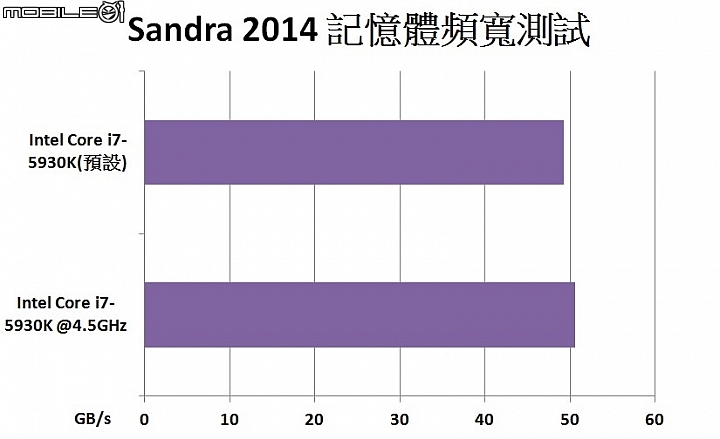

在SiSoftware Sandra軟體的記憶體頻寬測試項目中,當處理器運作時脈為預設值時,總體記憶體效能為49.23GB/s;當處理器超頻至4.5Gz時,總體記憶體效能為50.56GB/s。


圖形效能測試

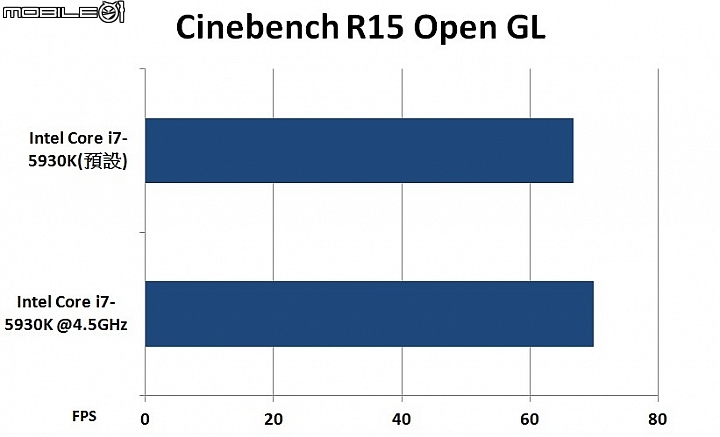

CINEBENCH R15 Open GL項目測試

在CINEBENCH R15軟體中的Open GL項目中,當處理器運作時脈為預設值時,測試結果為66.82fps;當處理器超頻至4.5Gz時,測試結果為69.89fps。


3DMark軟體測試

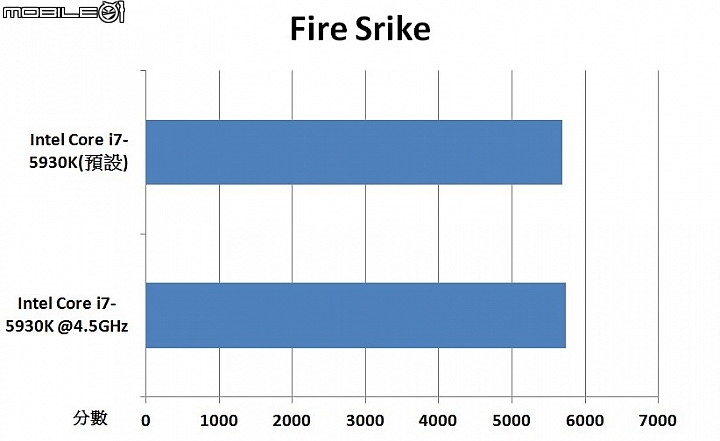

3DMark軟體的Fire Strike場景項目中,處理器預設運作時脈的測試結果為5691分,超頻至4.5GHz之後的測試結果為5741分。

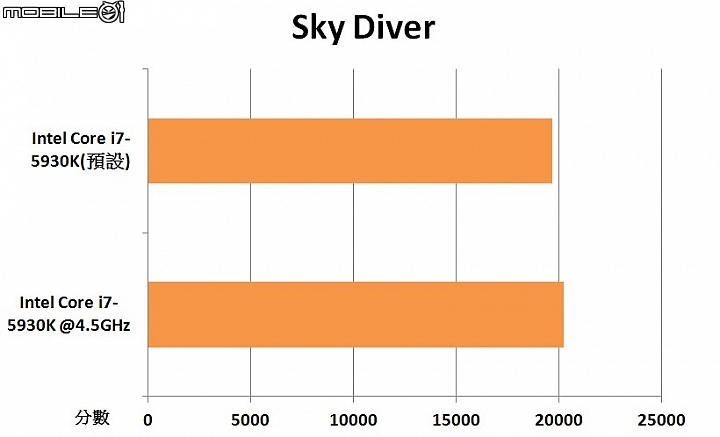

3DMark軟體的Sky Diver場景中,處理器預設運作時脈的測試結果為19678分,超頻至4.5GHz之後的測試結果為20243分。

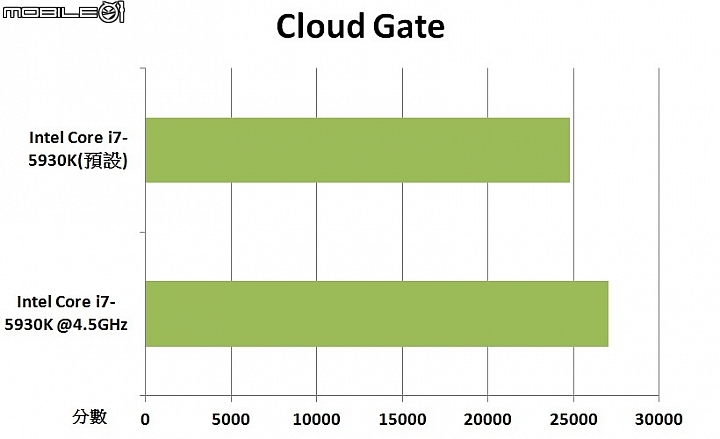

3DMark軟體的Cloud Gate場景項目中,處理器預設運作時脈的測試結果為24780分,超頻至4.5GHz之後的測試結果為27026分。

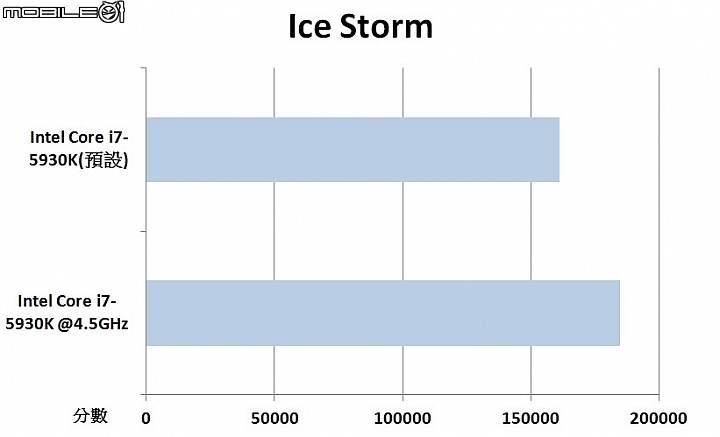

3DMark軟體的Ice Storm場景中,處理器預設運作時脈的測試結果為161278分,超頻至4.5GHz之後的測試結果為184886分。


遊戲效能測試

蝙蝠俠之阿卡漢的起源遊戲測試

當遊戲影像設定為解析度1920x1080,並將各項顯示效果等級設定為High時,處理器預設運作時脈的測試結果為76fps;超頻至4.5GHz之後的測試結果為80fps。

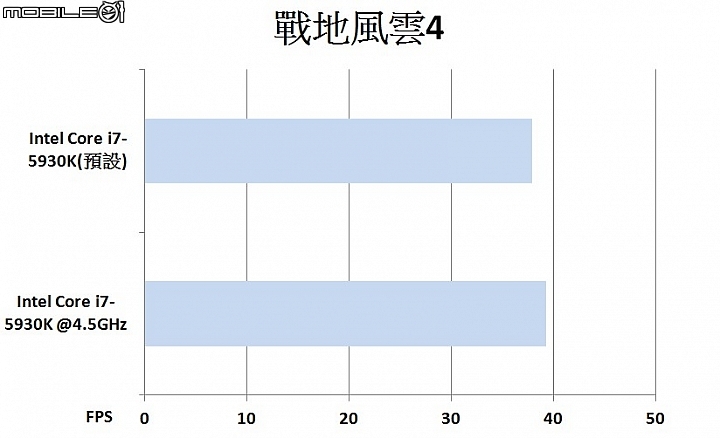

戰地風雲4遊戲測試

當遊戲影像設定為解析度1920x1080,並將顯示效果等級設定為最高時,處理器預設運作時脈的測試結果為37.86fps;超頻至4.5GHz之後的測試結果為39.28fps。

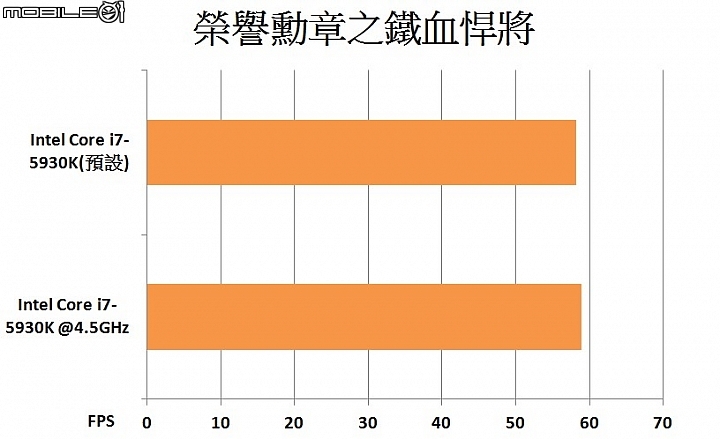

榮譽勳章之鐵血悍將遊戲測試

當遊戲影像設定為解析度1920x1080,並將顯示選項設定為最高時,處理器預設運作時脈的測試結果為58.26fps;超頻至4.5GHz之後的測試結果為58.92fps。

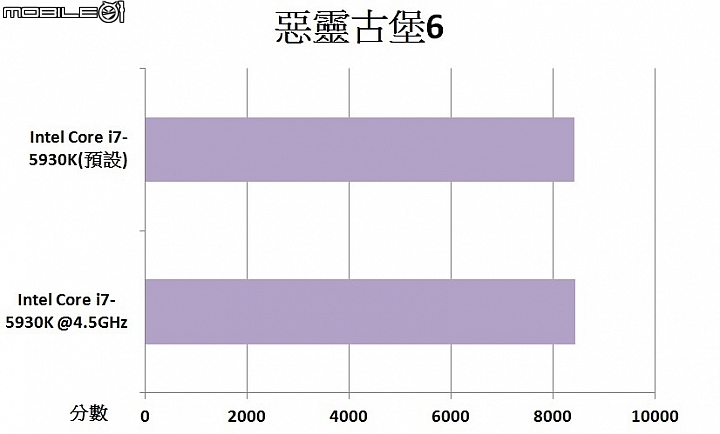

惡靈古堡6遊戲測試

當遊戲影像設定為解析度1920x1080,並將反鋸齒選項設定為FX AA時,處理器預設運作時脈的測試結果為8416分;超頻至4.5GHz之後的測試結果為8441分。


古墓奇兵遊戲測試

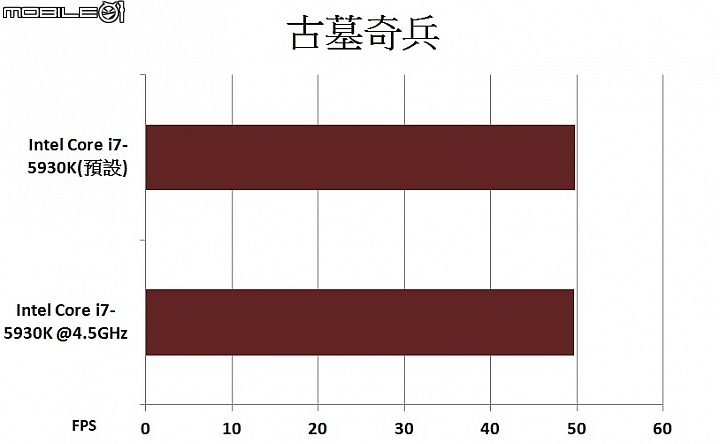

當遊戲影像設定為解析度1920x1080,並將顯示選項設定為非常高時,處理器預設運作時脈的測試結果為49.8fps;超頻至4.5GHz之後的測試結果為49.7fps。


系統整體效能測試

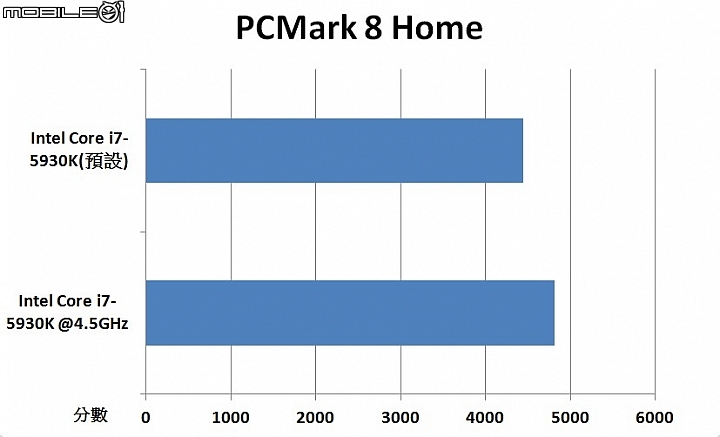

在PCMark Home項目中,處理器預設運作時脈的測試結果為4449分,超頻至4.5GHz之後的測試結果為4817分。

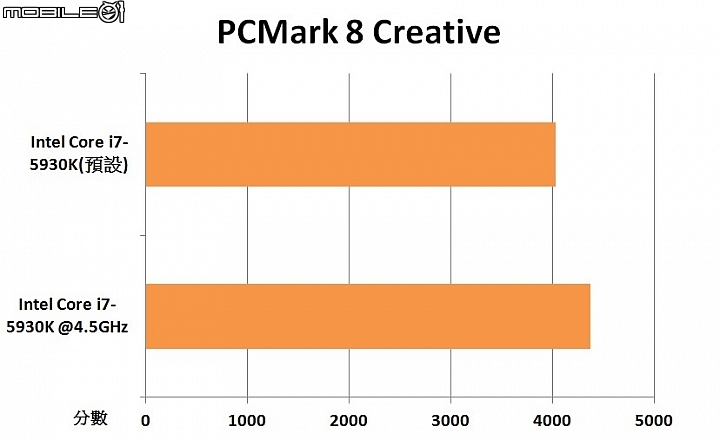

在PCMark Creative項目中,處理器預設運作時脈的測試結果為4030分,超頻至4.5GHz之後的測試結果為4368分。

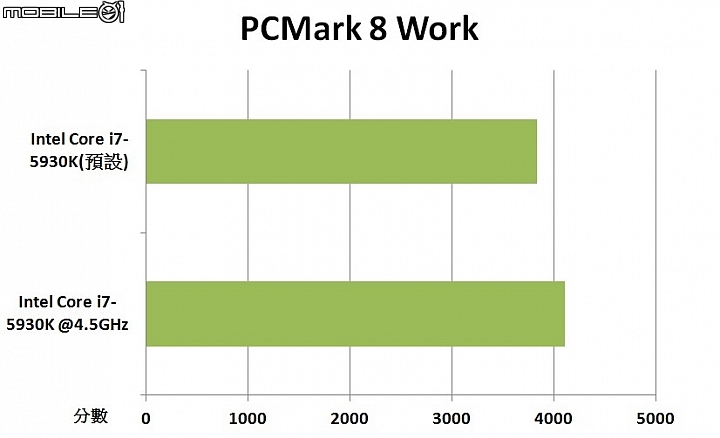

在PCMark Work項目中,處理器預設運作時脈的測試結果為3833分,超頻至4.5GHz之後的測試結果為4104分。


遊戲直播效能測試

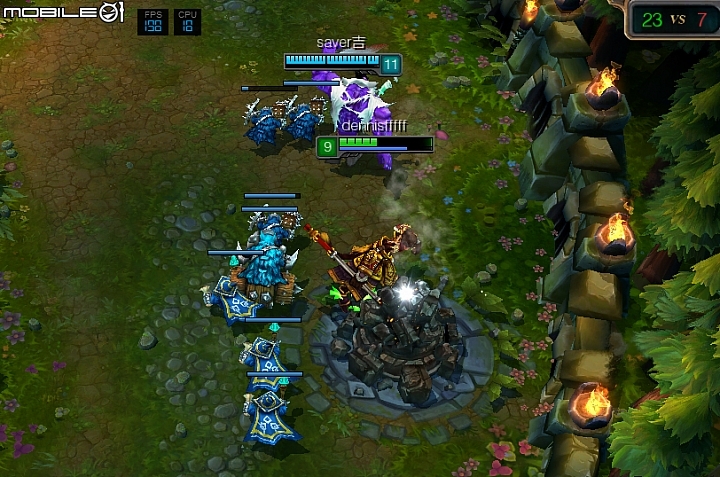

這款主機板最特別的地方,就是直接加入了一張直播加速卡,所以也分別選擇CPU、AMD硬體加速以及圓剛硬體加速功能來實際直播1080P解析度的遊戲畫面,好讓大家可以看看效能差異以及畫質表現。在還沒開啟直播功能時,處理器使用率大約是15~18%,而遊戲的每秒畫面張數可達到198FPS。

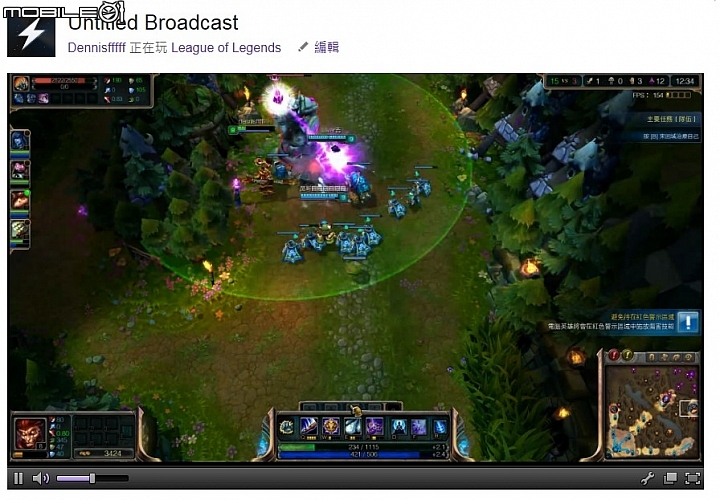

選擇CPU編碼影像的直播效果

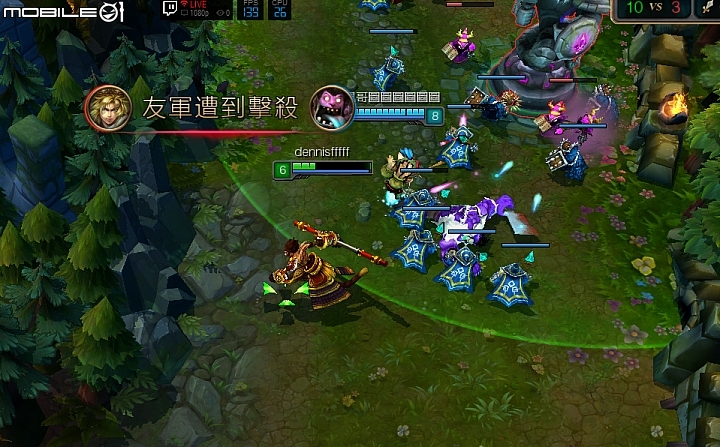

當選擇CPU來編碼運算直播影像時,處理器的使用率則會增加到26%,而每秒遊戲畫面張數則是掉到139FPS。

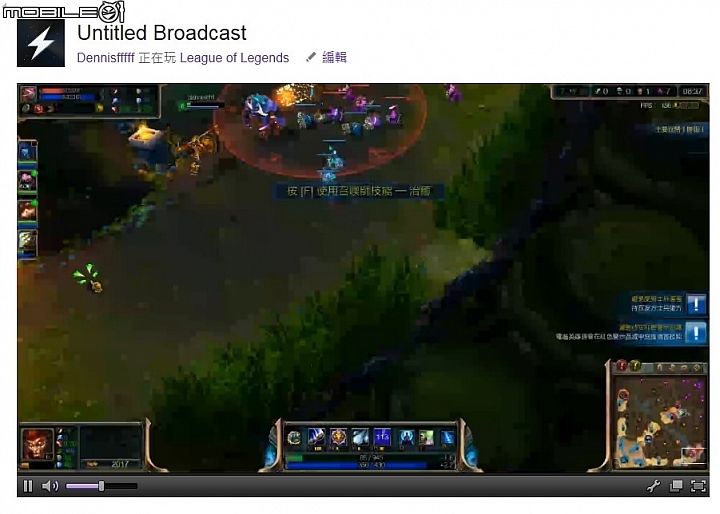

雖然硬體資源吃得比較兇,但實際直播的遊戲畫面畫質相當不錯。



選擇AMD硬體加速功能來編碼影像的直播效果

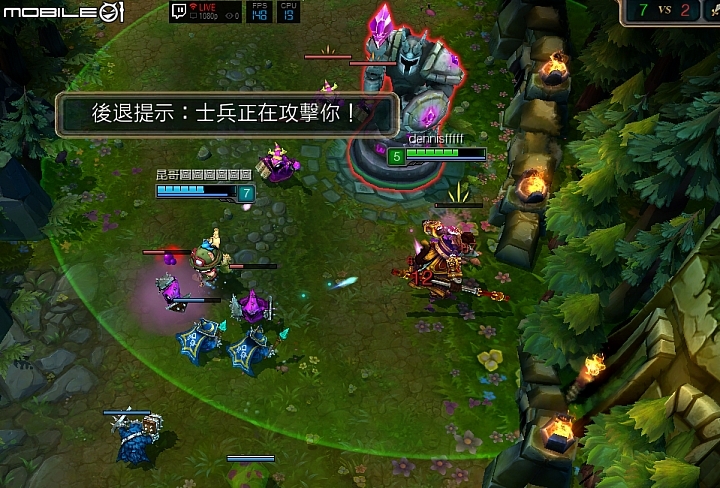

再來選擇AMD硬體加速功能來編碼直播影像時,處理器使用率則是19%,而每秒遊戲張數則是在148FPS。


使用AMD硬體加速的時候,雖然CPU佔用率以及遊戲效能影響較少,但實際直播所呈現的畫質並不理想。



選擇圓剛加速卡來編碼影像的直播效果

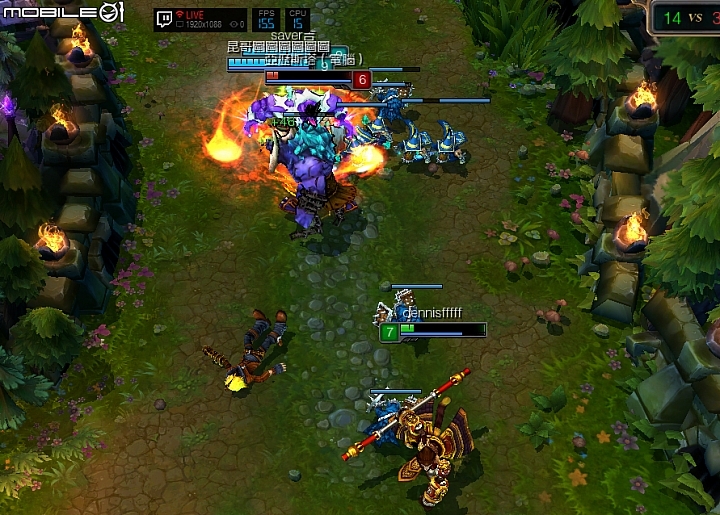

最後選擇圓剛硬體加速卡來編碼直播影像時,處理器使用率約是15~18%,而每秒遊戲張數則大約是在155FPS。


至於實際直播的畫面雖然比單用CPU編碼時來得好,但畫質表現還算不錯。


測試總結

實際測試這款主機板之後,透過BIOS的簡單設定,要超頻到4.5GHz還算容易,而且在效能方面也有著不錯的提升幅度。再來看到主機板內建的圓剛影像加速卡部分,搭配XSplit Gamecaster直播軟體一起使用之後,在遊戲中就可以隨時直播自己的遊戲畫面,操作並不會太過複雜。雖然在直播遊戲畫面的時候,實際FPS的數據還是有點下降,但確實能夠減少處理器的使用率,而且相較僅使用CPU來編碼影像時,對於效能影響還是相對低一點,再加上實際直播的畫質表現也還不錯,相信對於有常常在直播遊戲的玩家來說,確實是還蠻方便的配備。
