近兩年來ITX市場越來越受到歡迎,許多MB品牌也紛紛推出相關產品,
像是親朋好友有過在選購新電腦時,因空間問題而選擇ITX小主機的經驗,
對於房間較小或是喜歡小主機的消費者來說,ITX會是個更佳的選擇。

本回要分享ITX Case,為美商CORSAIR高質感的Obsidian Series,
黑曜石系列多數是以ATX中大型機殼為主,主打簡約、質感與擴充性等特點,
近來也有推出對應Micro ATX之350D與Mini ITX之250D,
對於追求高階與較小主機的使用者來說,提供兩款更小尺寸的機殼選擇。

首先看到CORSAIR Obsidian Series 250D外箱
採用較厚的紙質與說明式的設計,瓦楞紙能減少塗料也更為環保

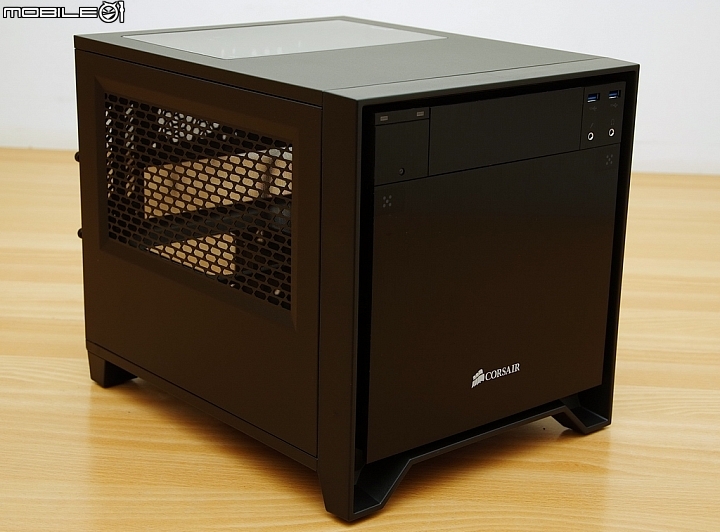

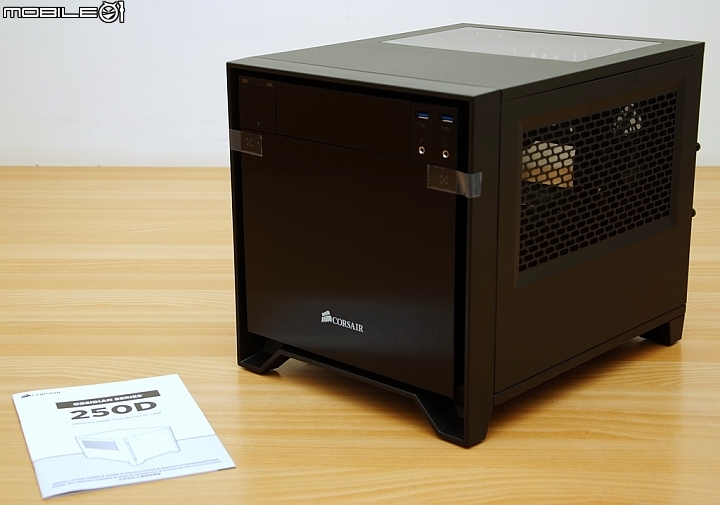

以下將CORSAIR Obsidian Series 250D簡稱為250D
長寬高尺寸為351x 277 x 290mm,重量為4.42公斤
主要用料為鋼材與髮絲鋁置面板,也有少部份採用塑料材質

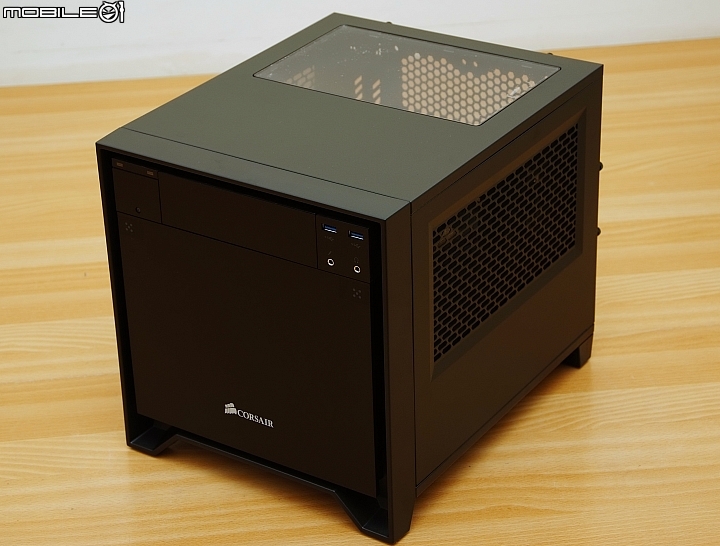

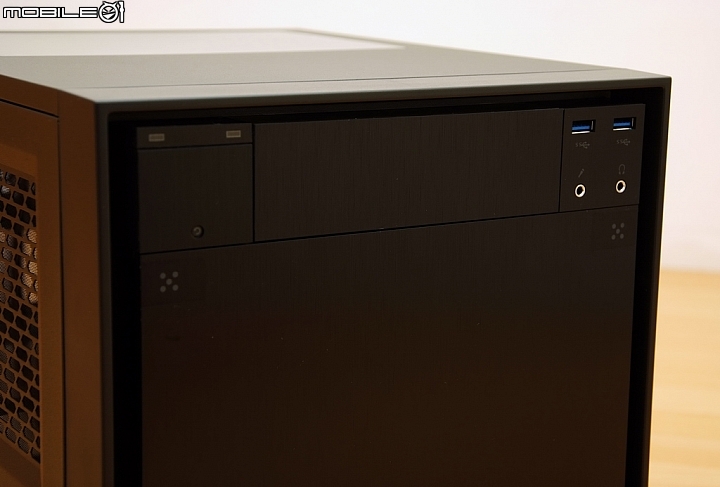

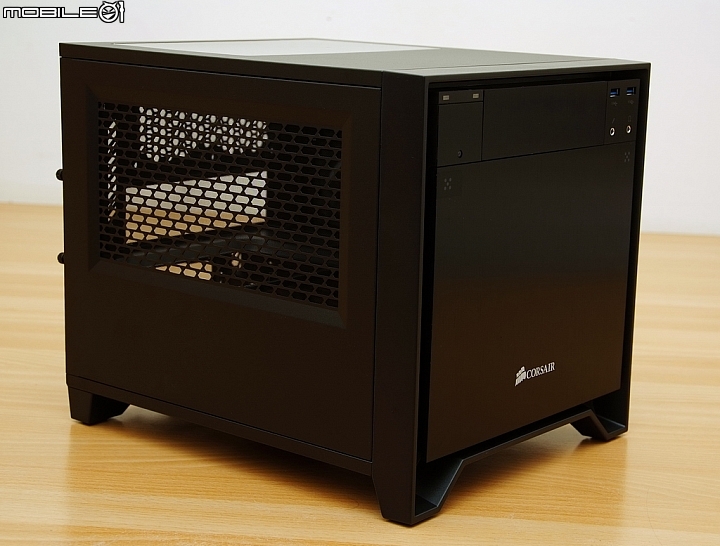

前面板上方有一個5.25吋設計,可以安裝DVD或BD-ROM
右邊為兩個前置USB 3.0與耳機,麥克風接孔,左右兩邊五白色圓點可開啟前下面板
左方兩個小長方形為Power與HDD/SSD燈號,下方小圓型為Reset按鈕
使用中會發出淡白色光,好處是夜間關燈後主機燈號不會讓視覺受到太大影響

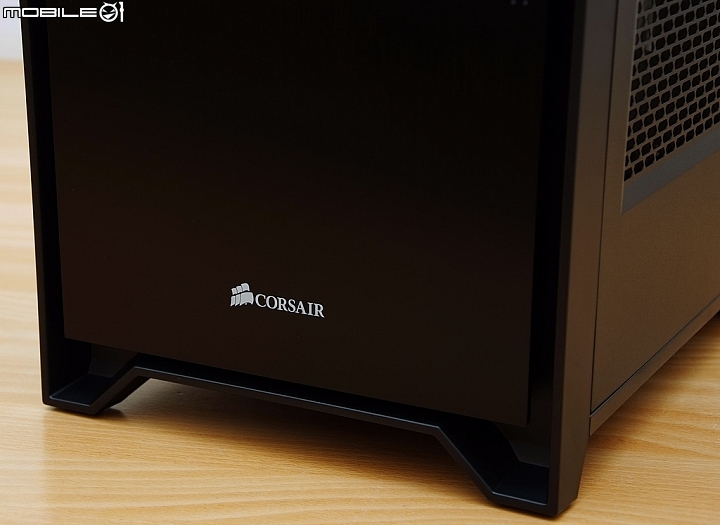

前面板為黑色陽極化鋁質面板,並有髮絲紋路處理來添加質感
比較容易沾上指紋,不過實際使用這狀況不算太明顯,在可以接受的範圍內
白色CORSAIR圖型與自家Logo,這部分如果改用銘版用料相信質感會更好


頂部有一部分區域為開窗透明設計,使用者可以直接看到局部狀態
不管搭配水冷,風冷或是MB.RAM會發光的硬體,使用中會更添視覺感

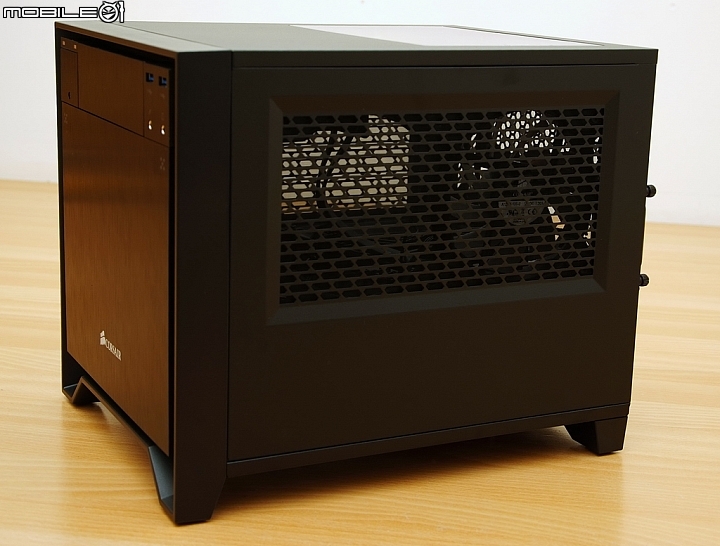

本體左側
大範圍散熱孔設計,裡面附有快拆式濾網,增加散熱能力之外也同時降低入塵量


本體右側
左右兩側都搭配大面積的散熱孔,250D在散熱與防入塵設計都很出色

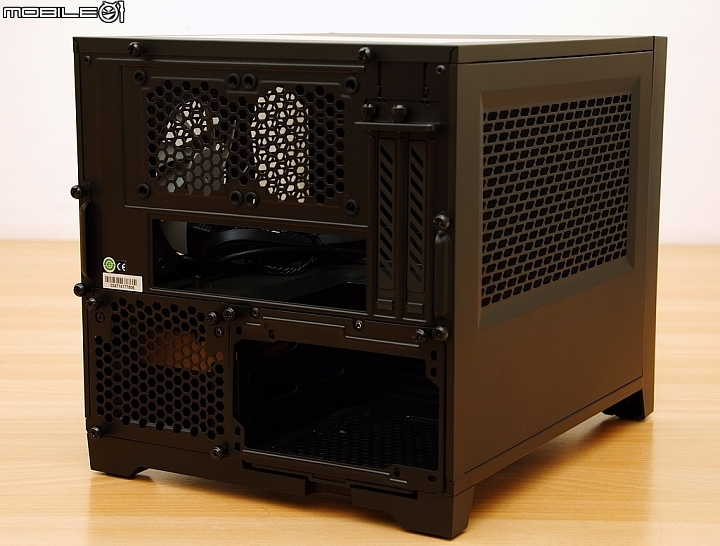

本體後方
上方可以加裝兩個8cm散熱風扇,右方可以安裝高階VGA的檔板設計
中央為Mini-ITX MB IO檔板,左下方為2.5與3.5吋儲存裝置安裝處
右下方為Power Supply位置,最高支援長度18cm的大瓦數ATX PSU

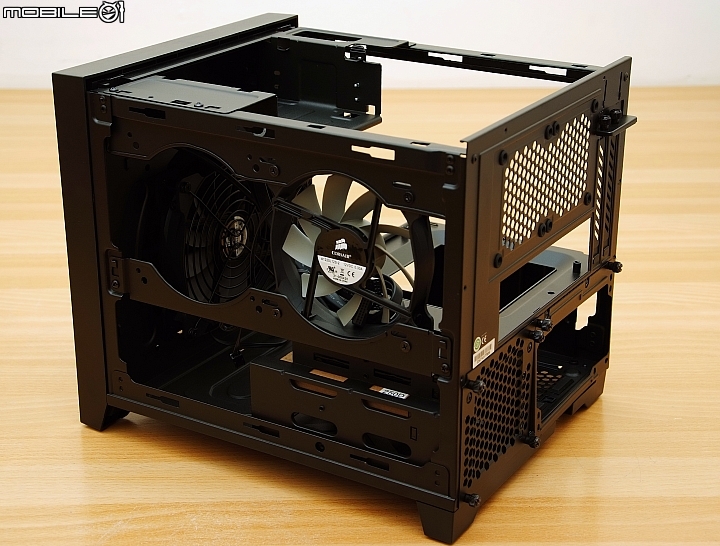

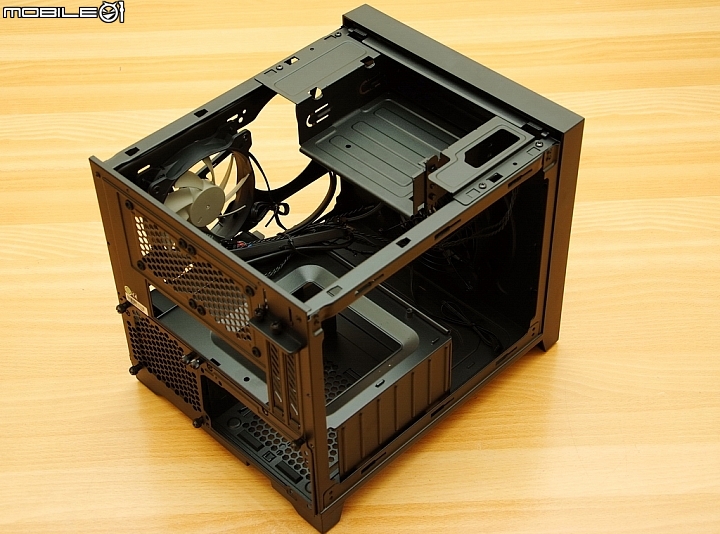

拆掉左右上三個側板一覽
左方有兩個風扇孔位,可安裝12cm風扇,並內附一個CORSAIR AF120L靜音風扇
如果有CORSAIR水冷的使用者,也可以在此處安裝H55.H60.H100i,散熱擴充性也很不錯


內部上方
前方為5.25吋光碟槽,有此設計雖然方便但也會讓ITX Case體積更大一些
後方為Mini-ITX MB安裝處,底下為Power Supply位置,前方設計是PSU線材的空間

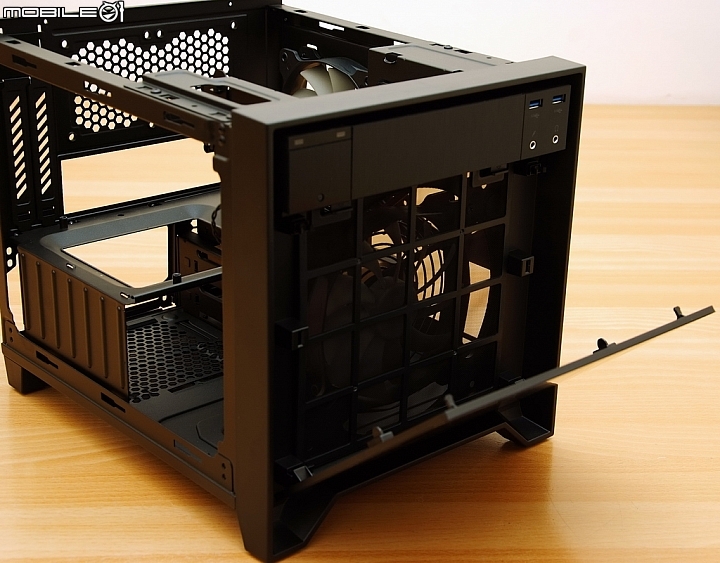

前面打開面板後有一個可安裝12或14cm散熱風扇的設計
搭載CORSAIR AF140L靜音散熱風扇與降低入塵的快拆式濾網

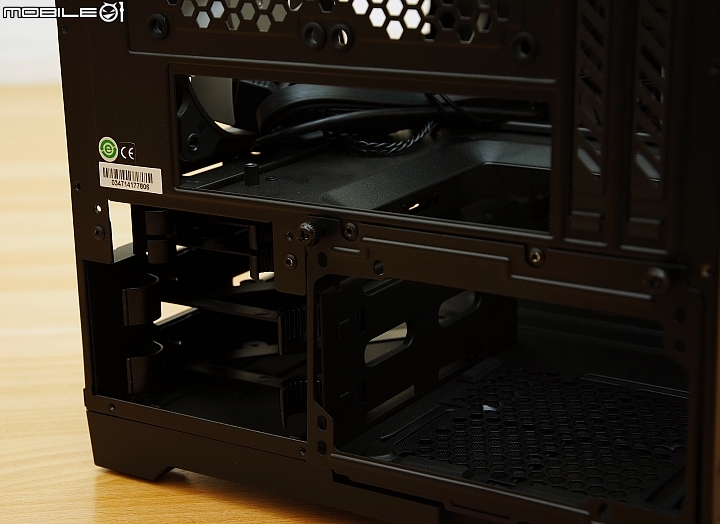

後面左方可安裝兩個2.5吋SSD或HDD,用來安裝SSD可能性會較高
還有可安裝兩個3.5吋裝置,絕大多數使用者會拿來安裝3.5吋 HDD
250D在Mini-ITX機殼產品屬於高擴充性設計,對於個人需要三個儲存裝置以上也十分夠用

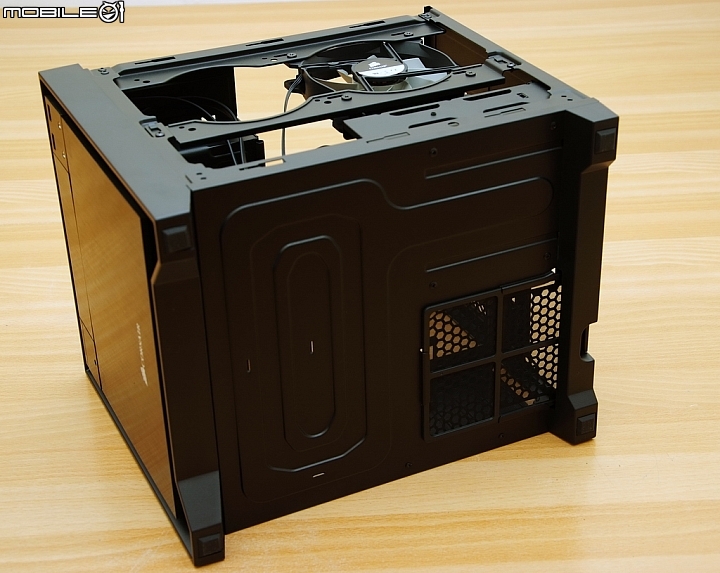

底部一覽
右方是Power Supply散熱風扇的出風孔位,依然有快拆式濾網方便清理
四個腳的軟墊很厚實,質感也很出色,可以帶給250D更穩固與更避震的表現

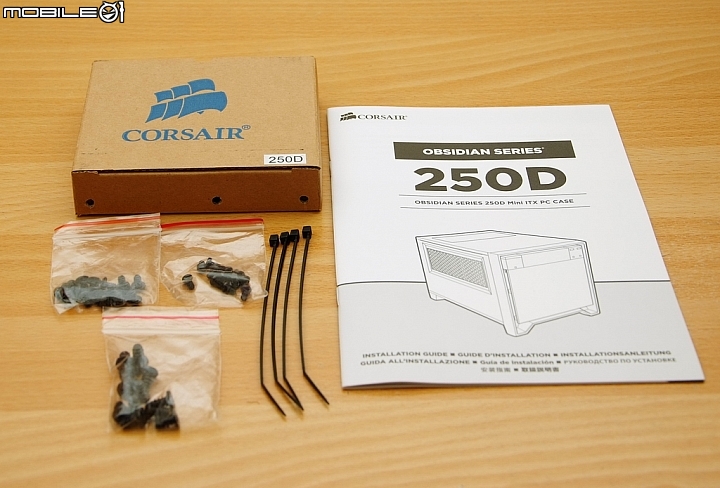

配件為多國語言安裝說明書,三種安裝螺絲與束線帶
只有在安裝MB或PSU時會用到螺絲,其他硬體安裝都有免螺絲設計


接著分享此回裝機的其他硬體配備

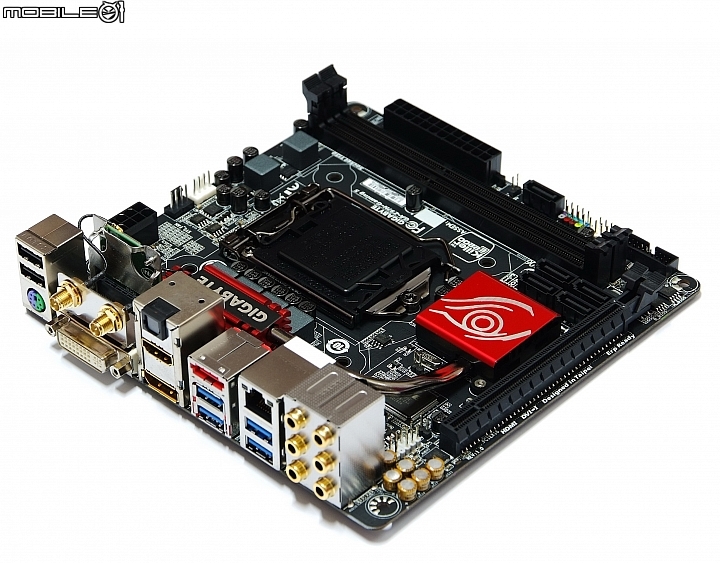

首先是最為主要的Mini-ITX MB,採用GIGABYTE Z97N-Gaming 5
G1系列今年推出代表性的新圖型後,在辨識度有明顯提升,配色也改為黑紅設計


搭載Intel無線通訊模組,支援1.Wi-Fi 802.11 a/b/g/n/ac
並有Bluetooth 4.0、3.0+HS、2.1+EDR等技術,用途十分廣泛
有線網路晶片使用Qualcomm Atheros Killer E2201,現在常見的Gaming網路用料

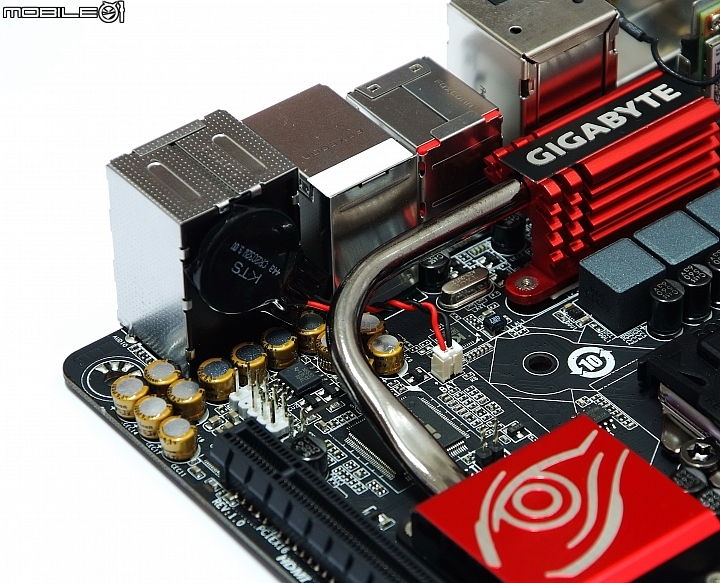

音效部份是主打的重點特色,音效晶片為Realtek ALC1150
黃色為日本高階Nichicon音效電容,將左右聲道的PCB做區隔
整合音效擴大器達600Ω的負載,適合搭高階耳機,並支援Sound Blaster X-Fi MB3軟體

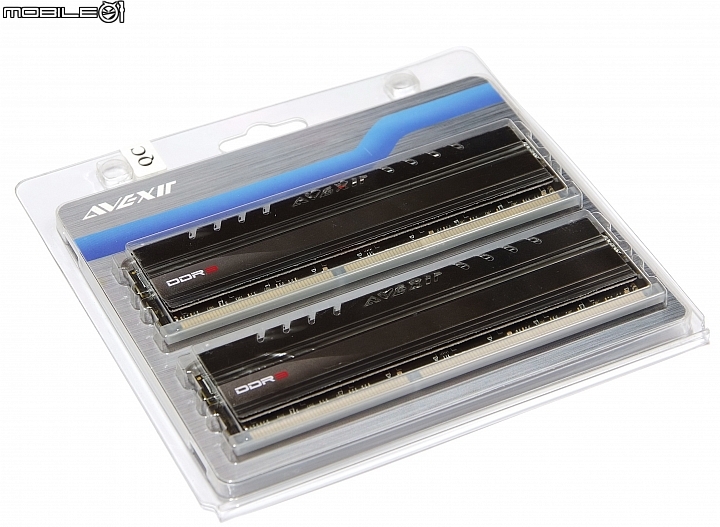

DRAM採用AVEXIR宇帷DDR3 1600,此品牌近期推出不少高時脈DDR3產品
目前DDR3 1333與1600價差並不大,建議還是優先挑選DDR3 1600會比較超值

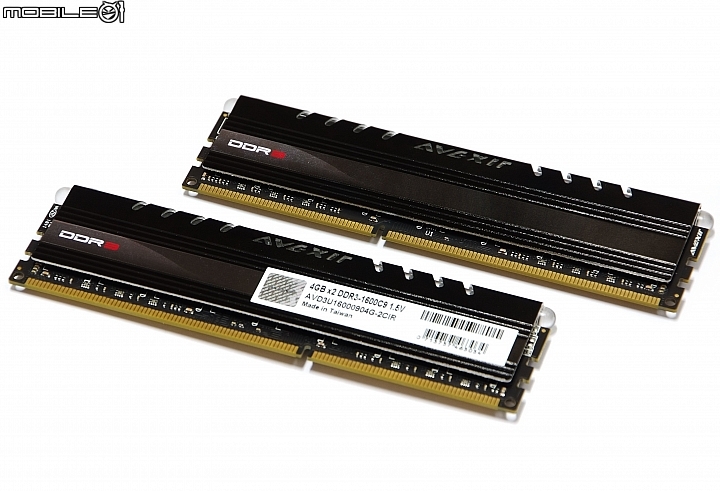

AVEXIR Core系列散熱片,擁有發出不同顏色的LED版本,照片中為紅光
容量4GBX2雙通道版本、時脈DDR3 1600、主要參數CL9、電壓1.5V

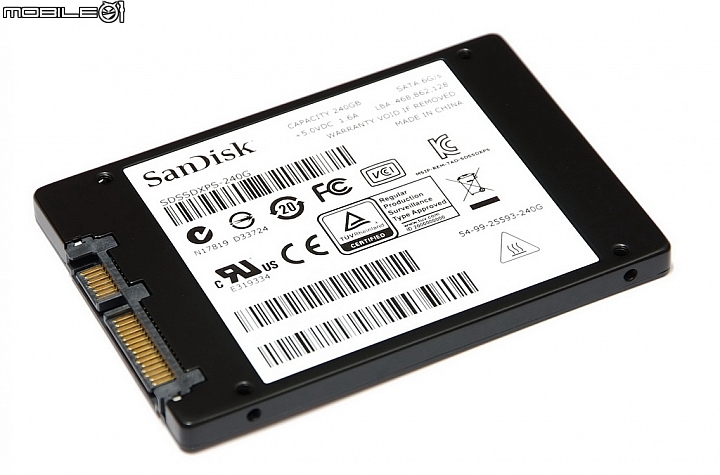

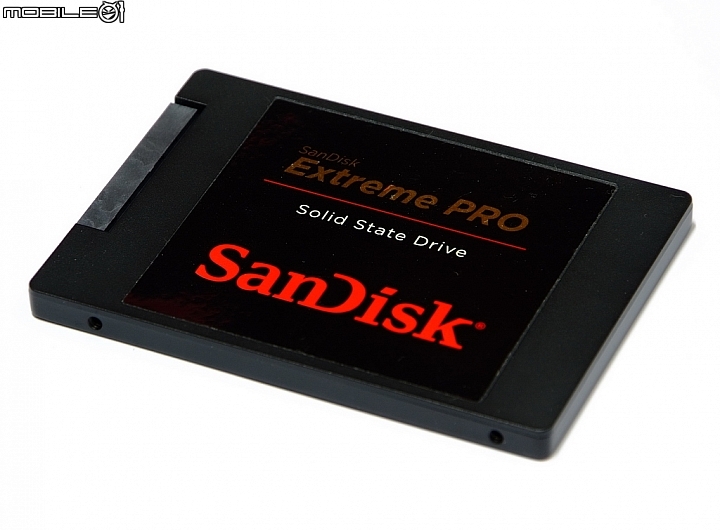

SSD搭配SanDisk Extreme PRO,最主要特色為長達10年的有限保固
240GB拿來做為C:開機碟容量相當足夠,將檔案或資料放在HDD是常見的配置


尺寸為2.5吋,厚度為7mm,Sequential Read / Write最高可達550/520 MB/s
Random Read / Write最高可達100K / 90K IOPS,以上為CrystalDiskMark測試數據
官方數據幾乎讓SanDisk Extreme PRO達到現今市場上最高SATA3 SSD效能

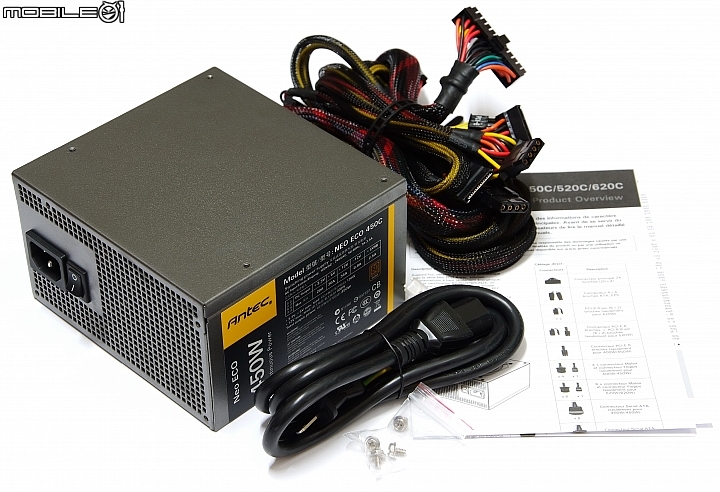

Power Supply則是安裝ANTEC NeoECO Classic系列450W
通過80PLUS BRONZE銅牌認證,單路+12V 34A最高可輸出408W


散熱風扇搭載12cm雙滾珠軸承靜音風扇
全日系電容增加耐用度與原廠三年保固,先前在特價時擁有很不錯的C/P值表現
Power Supply建議選擇模組化或是低瓦數的款式,對於內部整理線材會較佳


裝機平台
CPU: Intel Core i5-4690K
MB: GIGABYTE Z97N-Gaming 5
DRAM: AVEXIR AVD3U16000904G-2CIR
VGA: Intel HD Graphics 4600
SSD: SanDisk Extreme PRO 240GB
POWER: ANTEC Neo ECO Classic 450W
Cooler: J-POWER JP-1366-S
OS: Windows 8.1 64bit

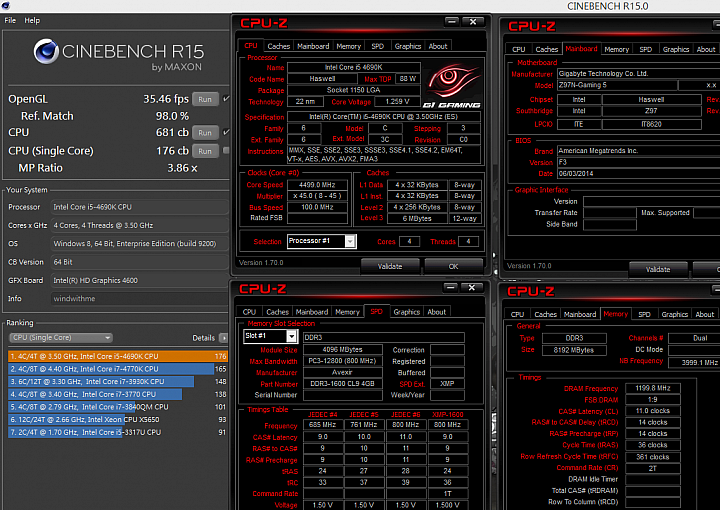

Intel Core i5-4690K超頻4.5GHz 1.26V
CINEBENCH R15
CPU => 681 cb
CPU(Single Core) => 176 cb

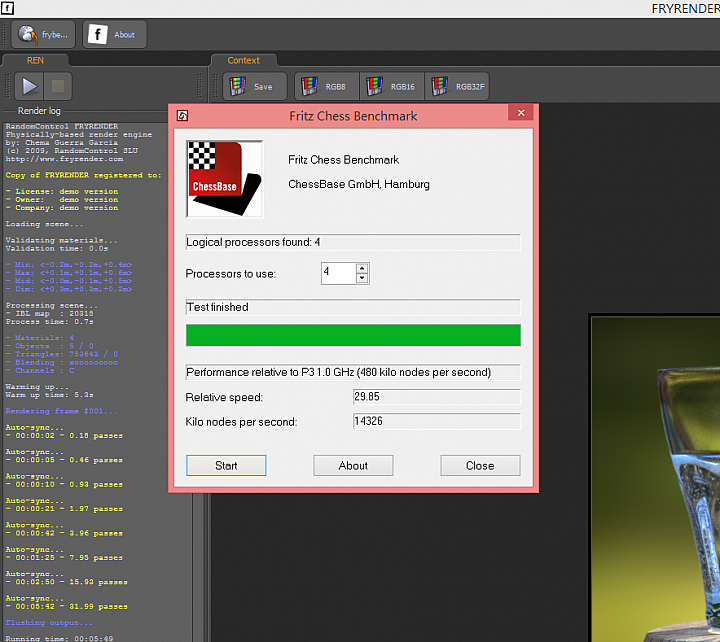

FRYRENDER
Running Time => 5m 49s
Fritz Chess Benchmark => 29.58/14326


用入門CPU散熱器也能將4690K超頻到4.5GHz,以ITX主機來說稱得上有高效能的表現
此外內附有12與14cm的系統風扇,250D對於CPU散熱表現也有很好的助益

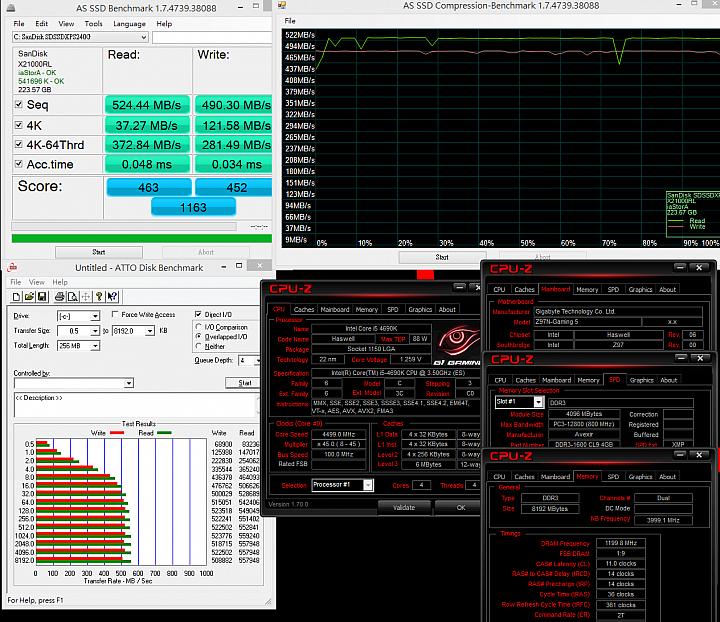

AS SSD Benchmark - 1163
Seq Read - 524.44 MB/s Write - 490.30 MB/s
4K - 64Thrd Read - 372.84 MB/s Write - 281.49 MB/s
ATTO DISK Benchmark超過64KB以上時就達到最高讀取559.2 Mb/s,寫入523.7 MB/s


GIGABYTE舊款晶片組在SATA3 SSD的傳輸效能會較其他品牌低一點點
此回Z97N-Gaming 5打破以往的使用經驗,同樣搭載SanDisk Extreme PRO
測試數據都比一般MB水準還要再高上一點,實屬難得的SATA3效能表現
此外SanDisk Extreme PRO也是市場上效能數一數二的SATA3 SSD,擁有很高的效能

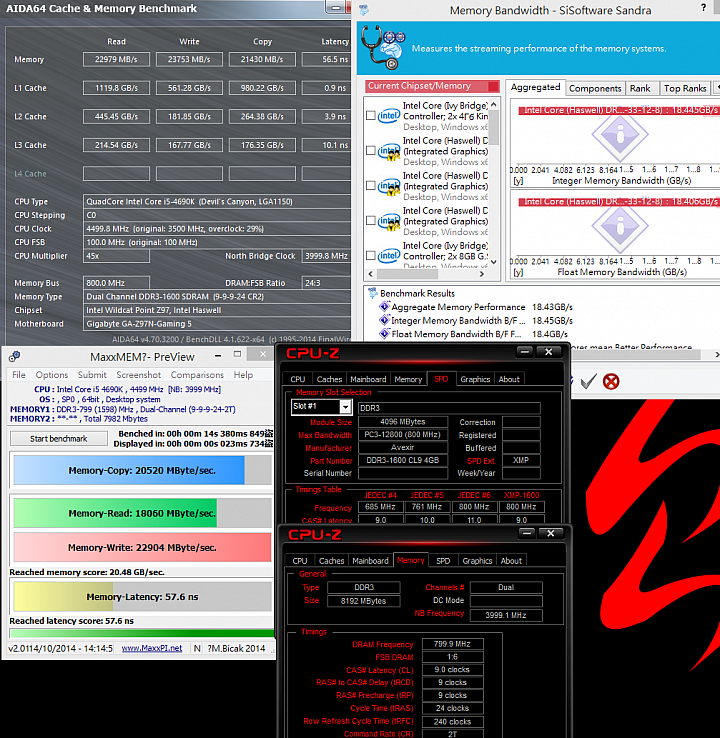

開啟XMP模式DDR3 1600 CL9 9-9-24 2T
ADIA64 Memory Read - 22979 MB/s
Sandra Memory Bandwidth - 18445 MB/s
MaXXMEM Memory-Copy - 20520 MB/s

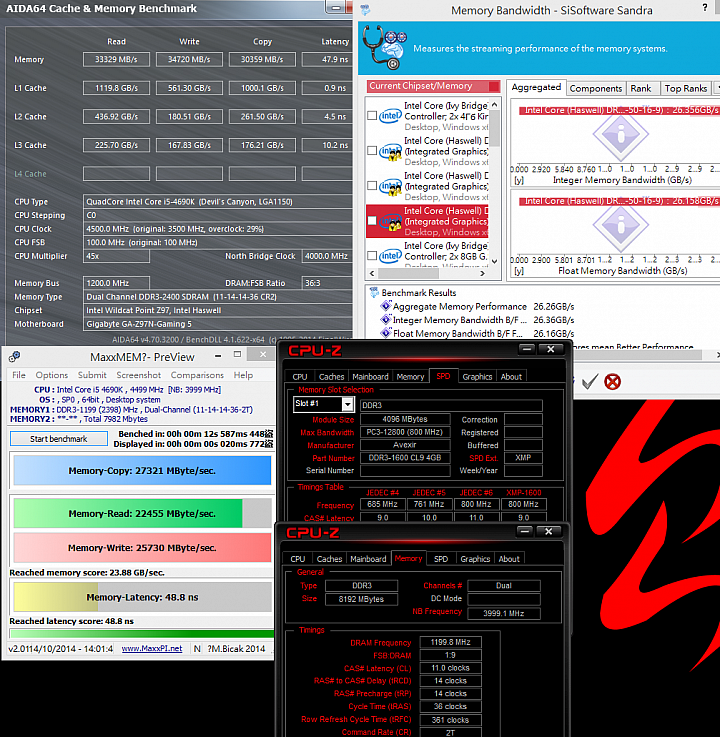

超頻至DDR3 2400 CL11 14-14-36 2T
ADIA64 Memory Read - 33329 MB/s
Sandra Memory Bandwidth - 26356 MB/s
MaXXMEM Memory-Copy - 27321 MB/s


AVEXIR DDR3 1600本次入手這款在超頻能力表現非常出色
DDR3 2600以上也有機會穩定使用,但是要將電壓設定到1.6~1.65V會更為穩定
不知道未來會不會更改IC顆粒,也可能會讓超頻範圍有所變化?
為什麼測試中不用更高的時脈,主要因為Haswell-E架構在Memory Controller特性
DDR3 2400設定在某些頻寬測試的數據會明顯高過DDR3 2600~2800
對於DRAM頻寬有興趣的使用者,也不妨將手上的DDR3 133~1600往上超頻試試

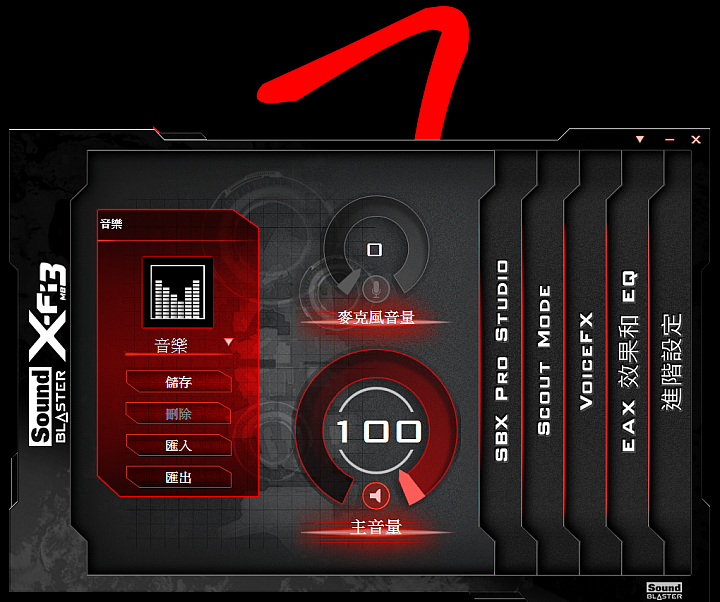

新改版Sound Blaster X-Fi MB3音效軟體
和以往介面有著許多的改變,有些設計變成橫向式的操作模式
提供儲存、匯入與匯出的功能讓使用者可以自由地載入自己喜歡的設定值

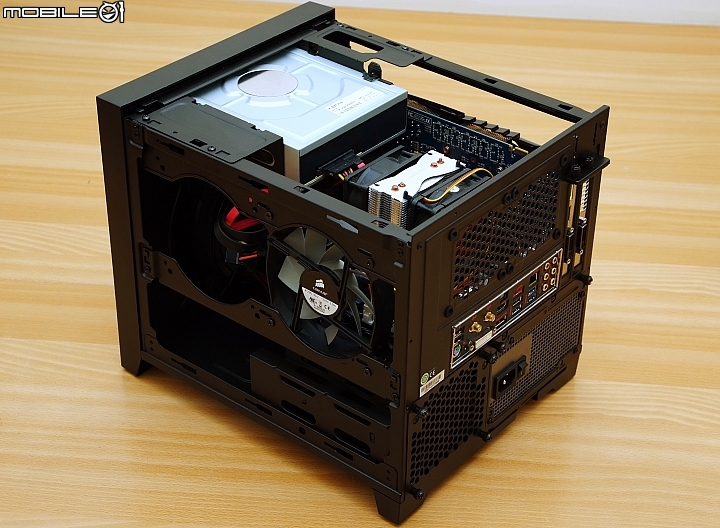

最後是分享裝機完成的外觀
因為是體積較大的Mini-ITX Case,加上優良的設計,在安裝過程也相當順利


CPU Cooler規格限制高度約9.5cm,高度11.3cm的J-POWER JP-1366-S也能安裝
測量內部高度約可以使用13cm左右的中低階塔型散熱器,高階下吹式散熱器也可以安裝
預算許可的話,使用可相容的一體式水冷也會是一個很好的選擇

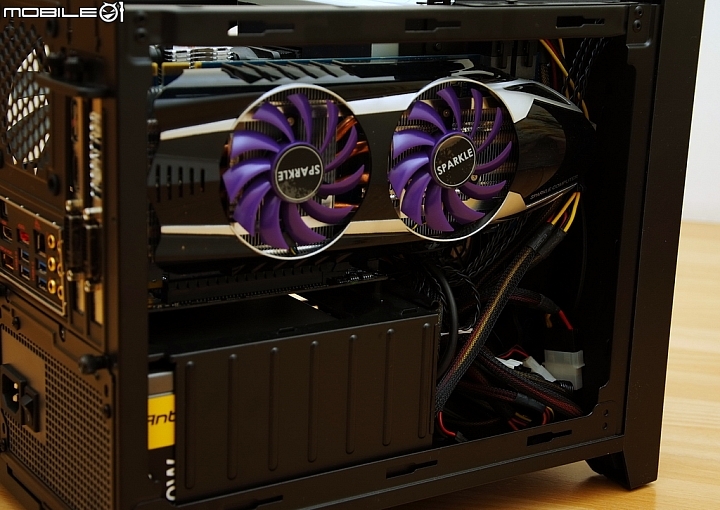

資料上最高可容納長度29cm的高階VGA版本,照片中拿手邊長達30cm VGA
還是可以順利安裝,不過因為是舊款VGA,所以不列入測試平台中做為參考


250D初發表就在網路上看到許多的相關資訊,是一款個人很感興趣的高階ITX機殼
實際使用時也發現有不少優勢,高質感搭配簡約的外型容易給人第一眼的好印象
個人還是認為一款機殼要陪伴很多年,拉高一些預算,讓自己挑一個很滿意的機殼無可厚非
畢竟用電腦時常會看到電腦主機,外觀與質感如果很合自己胃口,那樣心情也會覺得變好



CORSAIR Obsidian Series依然主打質感、散熱能力與擴充性,就算是Mini-ITX版本也不例外
雖然間接造就體積會比其他Mini-ITX機殼還上大上一些,這方面優缺點就見人見智
對於追求高效能ITX小主機的使用者來說,250D是一個相當適合的選擇
擁有簡約外觀、出色質感、優越的擴充能力,同時在散熱兼顧靜音的設計也是數一數二的出色
價位落在高階Case市場是250D較為吃虧的地方,論設計與用料勝過絕大多數ITX機殼許多
如果CORSAIR可以推出沒那麼多擴充能力,但更小體積且等級與價格都低一點ITX Case
相信除了250D能在高階ITX領域受到歡迎之外,也可以擴展到更小體積的ITX Case族群
