以往會議簡報時,往往都得透過一台電腦再加上一條傳輸線才能夠連結投影機輸出影像,然而近來隨著無線傳輸技術逐漸成熟,許多投影機產品也開始導入無線連結的支援,使裝置連結更加方便。而這次測試的EPSON EB-1985WU商用投影機便是一款直接內建無線網路模組的機種,而且更特別的是,這款投影機不僅可以支援Intel WiDi技術,亦能夠支援Miracast無線連結技術,所以只要是支援Miracast技術的Android行動裝置,就能夠輕鬆地將畫面同步到投影機上。另外,這款投影機還有提供了一個叫做Screen Fit的功能,只要按下功能按鍵後,投影機就會自動校正歪斜畫面,讓使用者可以省去不少調整畫面變形的麻煩。


在看到功能之前,先稍微介紹一下這款投影機的外觀設計與硬體規格吧!

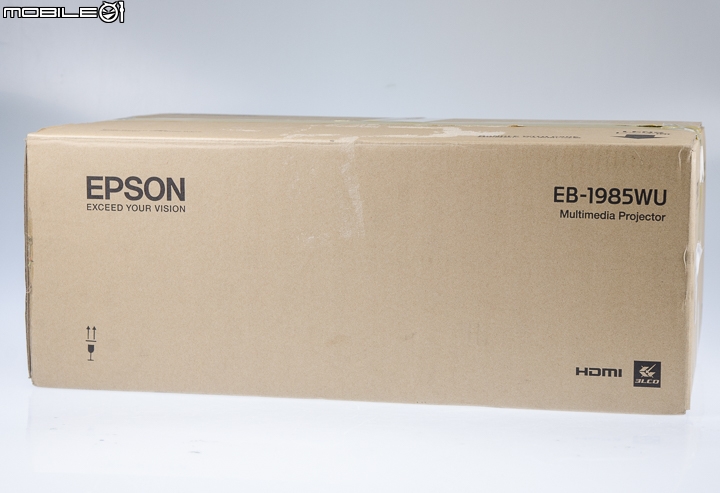

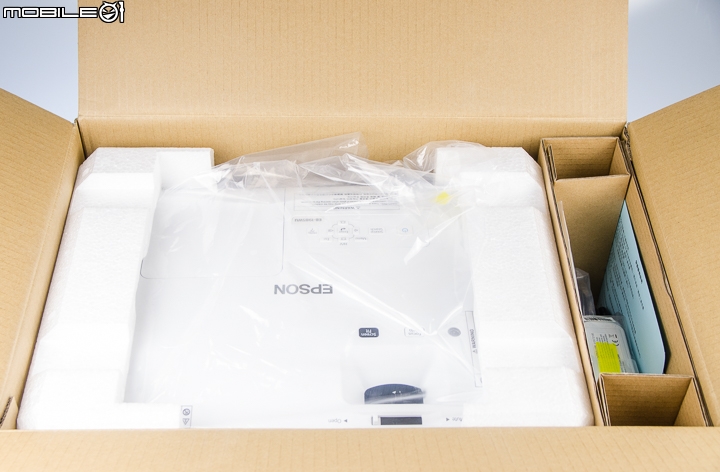

打開外箱就可以直接看到投影機的主體,而右側的空間則是隨附的配件。

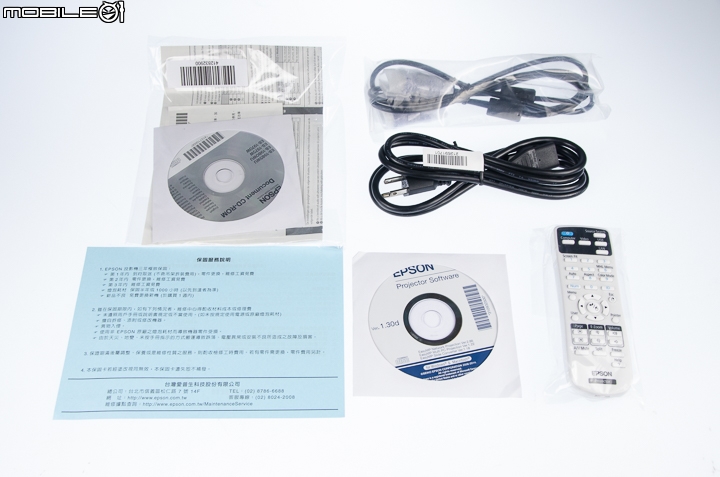

這款投影機隨附的配件包含了紙本的安裝說明書、保固卡、產品手冊光碟、應用軟體、D-Sub傳輸線、電源線以及一個專屬遙控器。

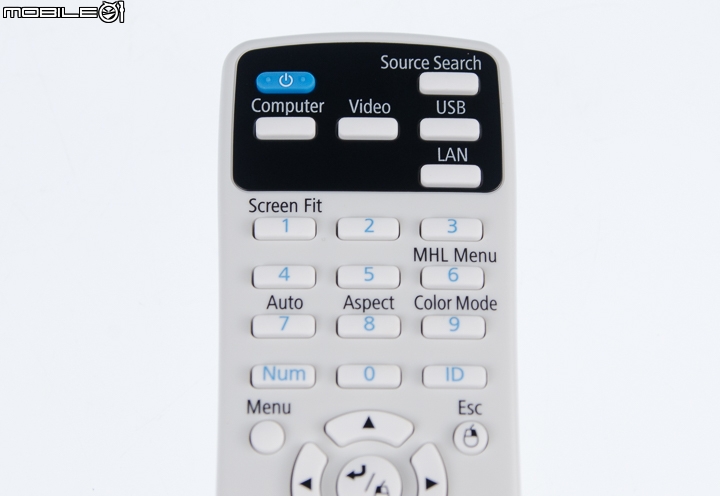

在遙控器上方有設置了一些訊號源快捷按鍵,讓使用者可以更方便切換不同裝置的畫面。另外,一些像是Screen Fit、色彩選單或是MHL選單等功能按鍵也有直接設置在遙控器上,讓使用者可以更方便進行設定,省去再去選單內調整。

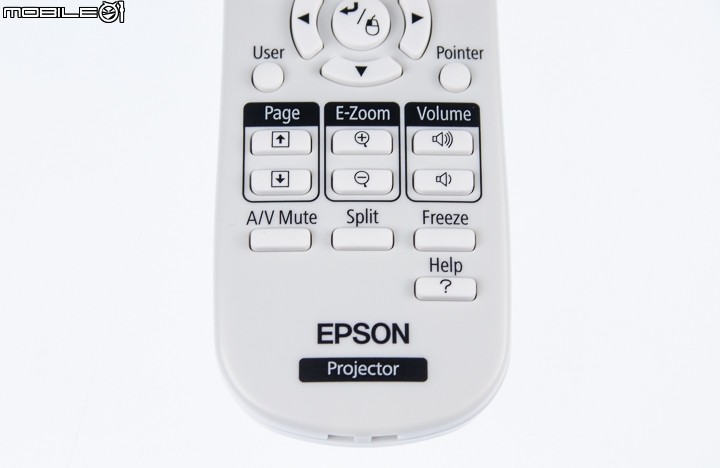

在遙控器下半部還有設置了畫面移動、縮放以及音量調整的快捷按鍵,並且也有設置一個A/V Mute功能鍵,可以暫時關閉投影機影像。

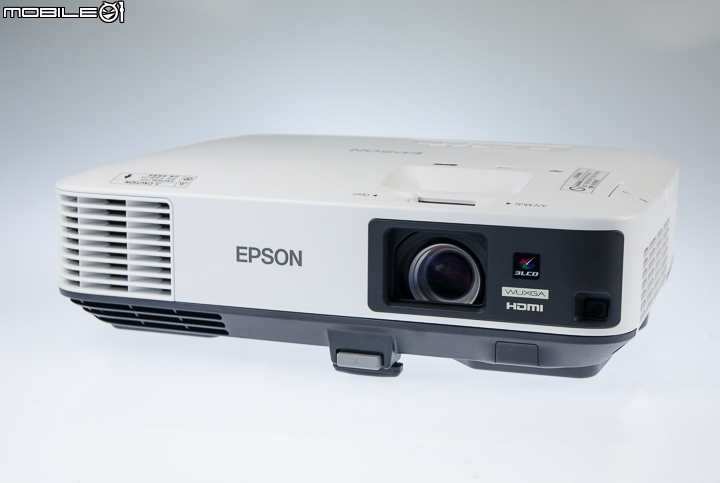

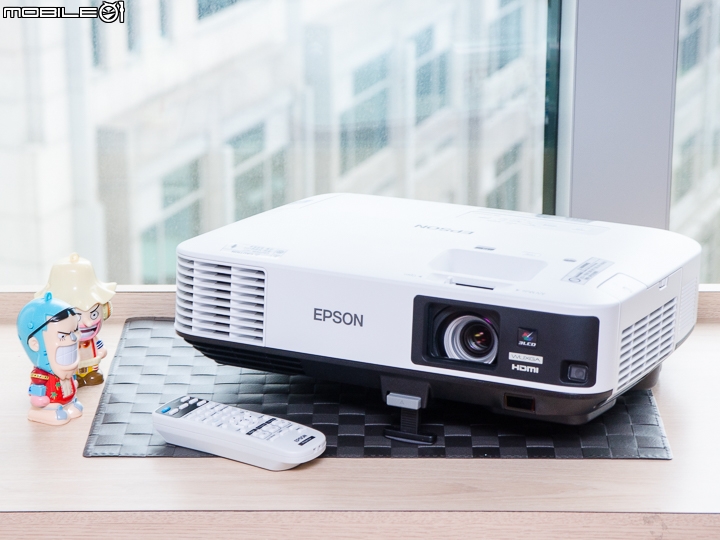

接著就來看一下EPSON這款投影機的機身設計與規格吧!這款投影機是採用3LCD的投影技術,最高解析度可達到1920x1200,並且在白色亮度以及彩色亮度的規格都可以達到4800流明。而機身內已經有內建16瓦的喇叭,可直接輸出音效。另外,這款投影機也同時具備有線與無線網路連結的功能,除了可以讓使用者透過區域網路來輸出電腦或行動裝置影像之外,其中的無線傳輸功能,不僅可以支援Intel WiDi技術,亦能夠支援Wi-Fi CERTIFIED Miracast無線傳輸技術,所以只要是使用具備Intel WiDi功能的筆電或是支援Miracast無線傳輸功能的行動裝置,都可以直接以Wi-Fi連結,並透過這台投影機無線輸出影像畫面。此外,這款投影機也具備了Split Screen的功能,可同時輸出兩台裝置的影像畫面。

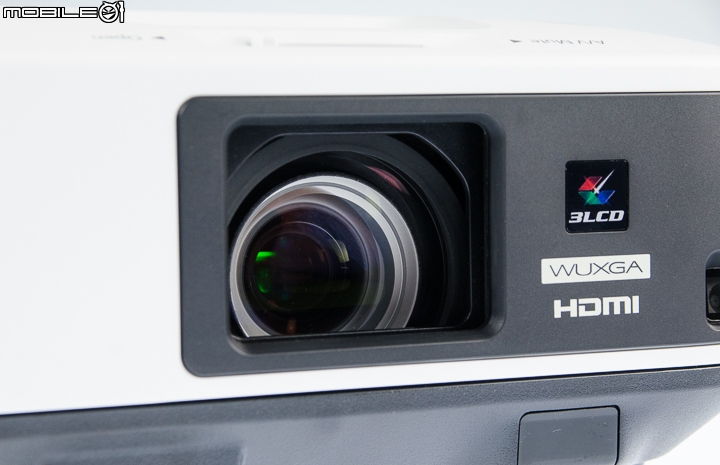

投影機上搭載的鏡頭光圈規格是F1.5~2.0、焦距為23~38.4mm,投影距離可達到1.46~14.79公尺。

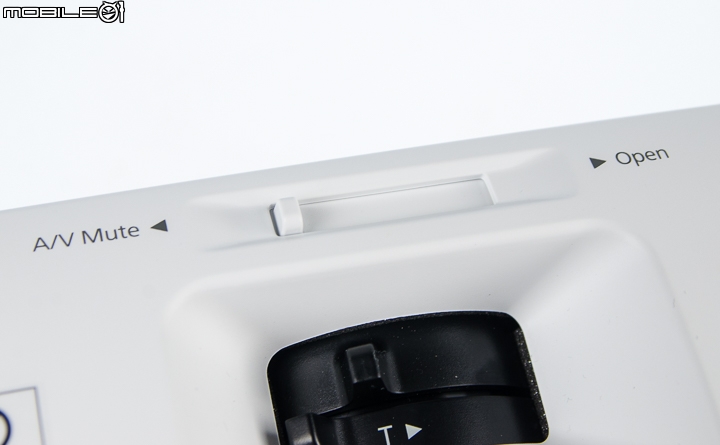

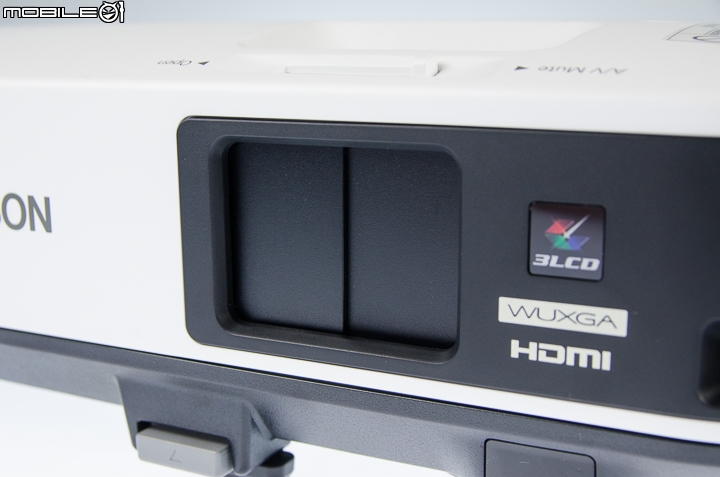

在鏡頭上方有設置一個鏡頭檔板的開關,當開關切到標示A/V Mute的那一側時,除了可以用檔板保護鏡頭之外,當投影機在開機狀態時,也可以啟動A/V Mute的功能,讓投影機燈光暫時關閉,而需要再次使用時,只要打開檔板就會馬上顯示畫面。

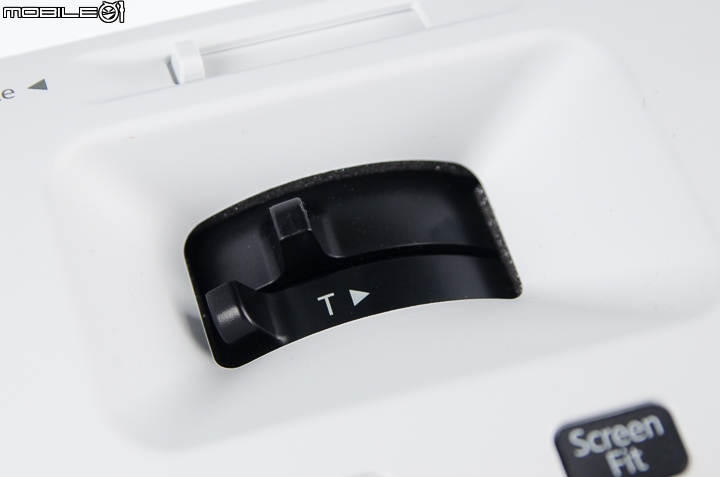

檔板開關的後方則是投影機鏡頭的對焦環和變焦環。

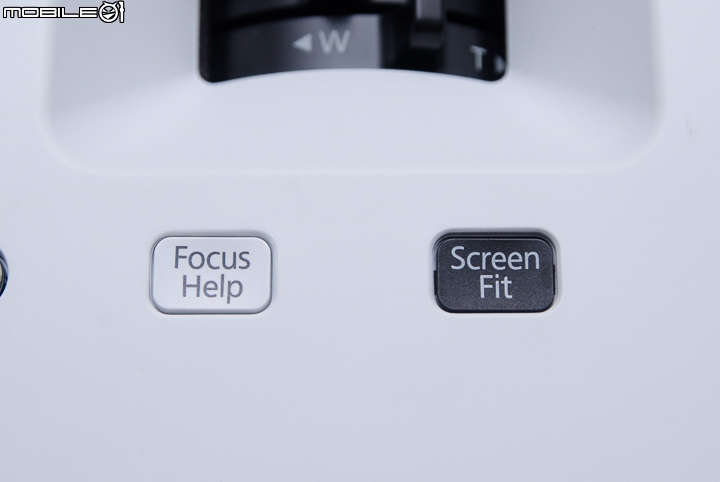

在機身上方有設置了Focus Help以及Screen Fit兩個功能按鍵。其中Focus Help功能主要是可以讓使用者將投影畫面更準確地合焦,而另一個Screen Fit功能則是可以自動校正畫面變形,省去畫面調整的麻煩。

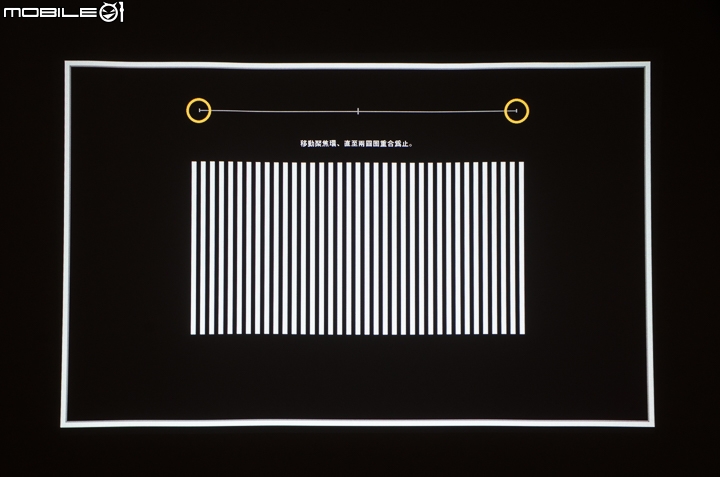

當啟動Focus Help功能時,畫面就會切換到合焦指示介面,當畫面的兩個黃色圓圈重合的時候,就表示有調整到正確焦距。

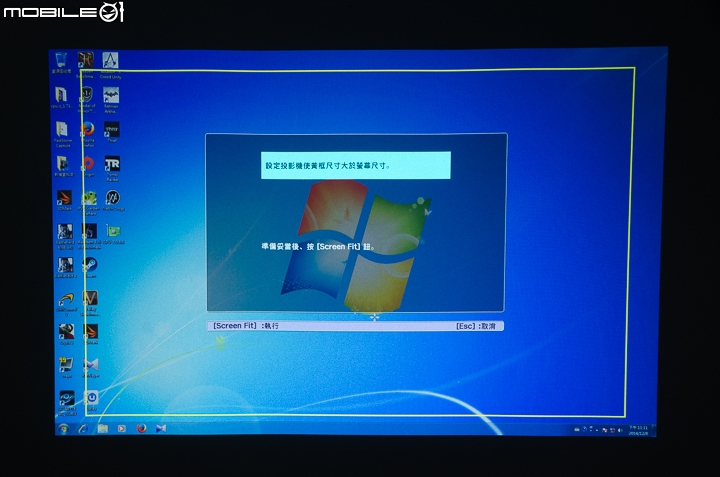

若是投影畫面太過歪斜時,使用者有可以透過Screen Fit功能來調整畫面。當按下Screen Fit按鍵之後,畫面就告訴使用者要先把畫面放到比黃色框框的範圍還大。


確認完成後,投影機便會開始自動校正畫面。實際校正的結果比預想要好得多,而且速度也蠻快地。要是覺得梯形調校太麻煩的話,這的確是個蠻實用的功能。底下放上校正前後的比較圖,讓網友們做個參考,左邊是未校正的畫面,右邊是透過Screen Fit功能校正後的畫面。

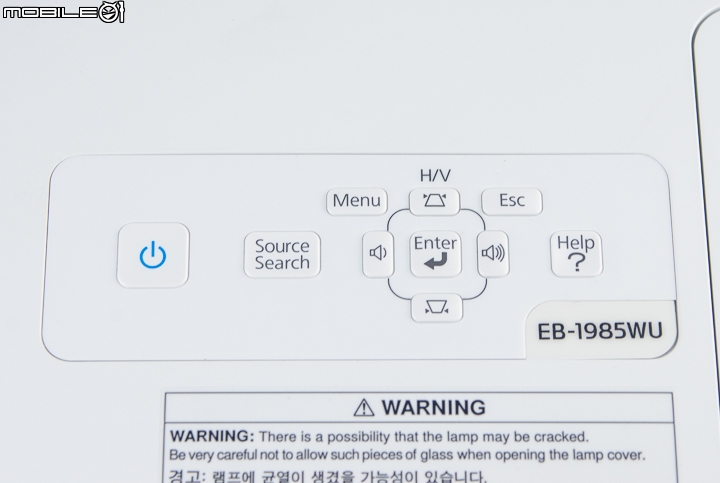

除了前面兩個功能按鍵之外,在機身上方的中間還有設置了一些像是電源、功能選單、音量調整、梯形校正、訊號搜尋等基本操控按鍵。

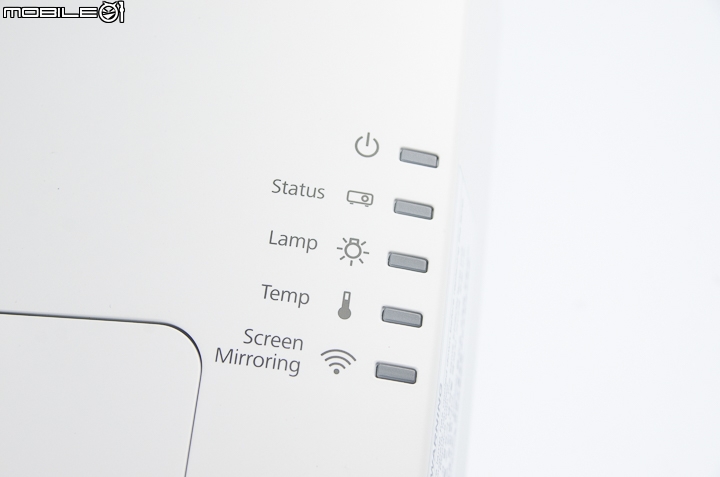

機身右側邊緣有設置了幾個顯示燈號,使用者可以透過燈號的顯示來隨時查看電源、燈泡、溫度以及無線訊號等狀態。

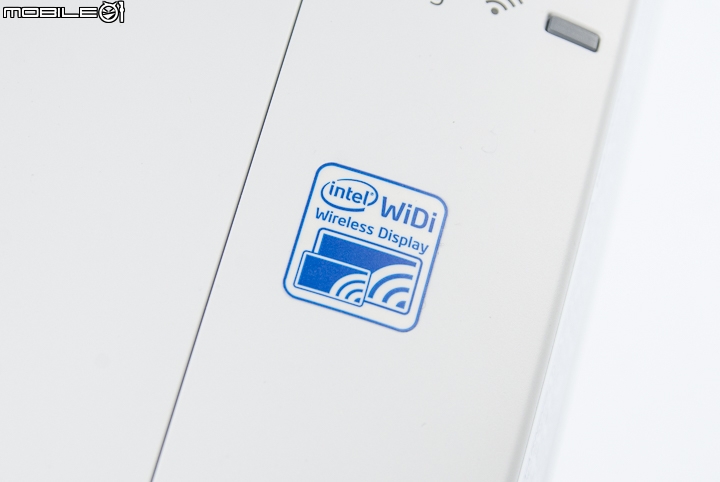

這款投影機上也特別標示了Intel WiDi技術的Logo,當使用有支援Intel WiDi技術的電腦時,就可以直接無線連結投影機並輸出影像畫面。

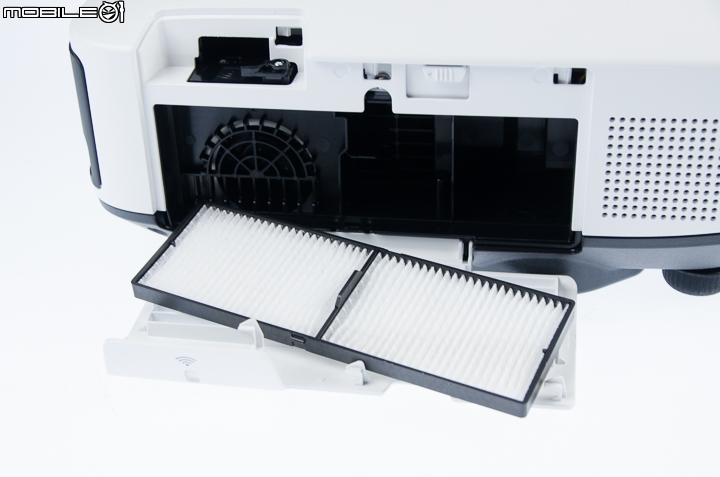

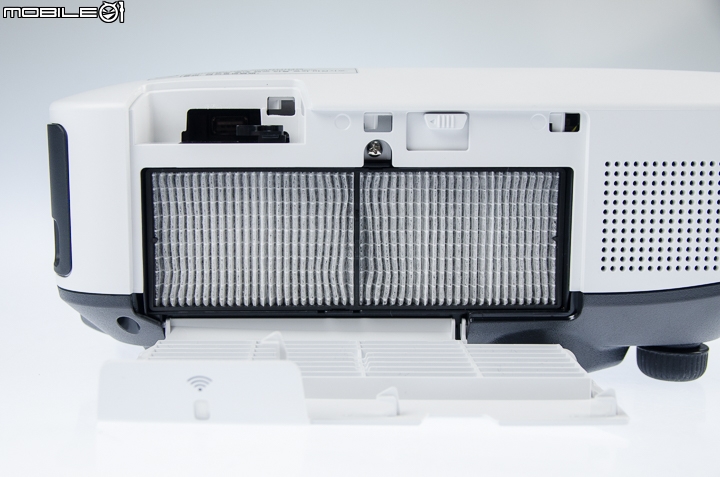

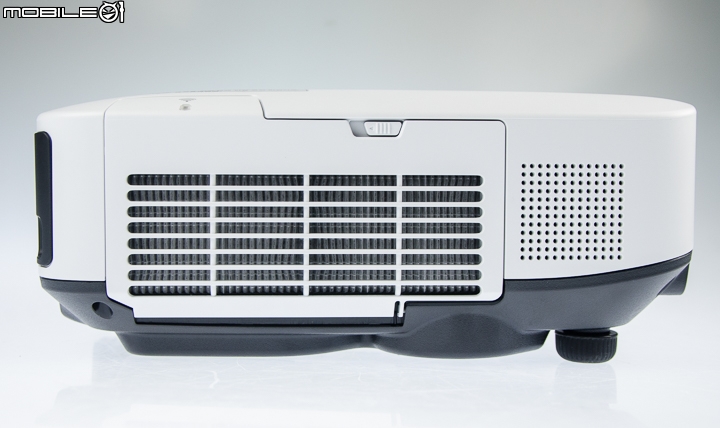

投影機的側邊是機身主要的進風位置,而且可以透過上面的開關來開啟外蓋,打開之後便可以看到裡面設置的防塵網,以減少灰塵在機身內堆積情況。




隨附的防塵濾網是可拆卸式的設計,使用者可以自行拆卸清洗或是更換。

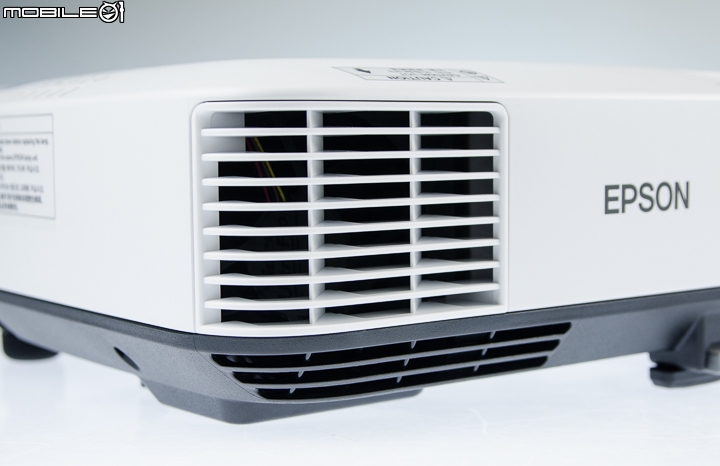

投影機的出風口則是設計在前方左側的位置,並且在機身內也有加入風扇來增加散熱效率。

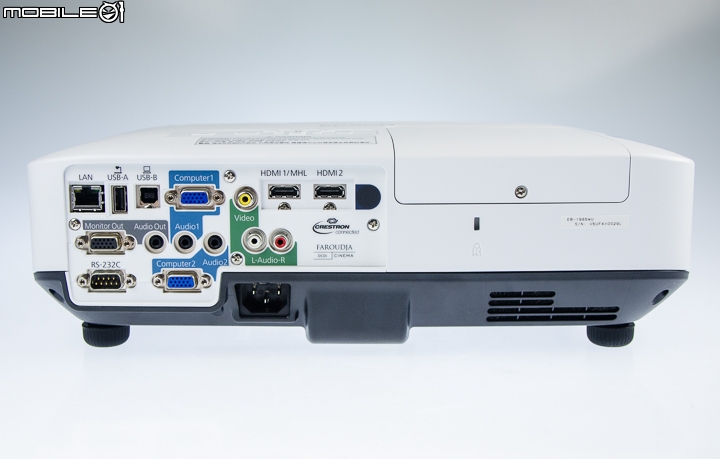

I/O支援方面,大部分的I/O埠都是設置在機身的背後,主要有提供了兩組HDMI影像輸入、兩組D-Sub影像輸入、兩組3.5音源輸入、一組D-Sub影像輸出、一組3.5mm音源輸出、S端子、AV端子、一組USB Type-A、一組USB Type-B以及一組RJ-45有線網路埠等端子。而其中第一組HDMI端子也能夠支援MHL功能,可直接連結行動裝置輸出影像。

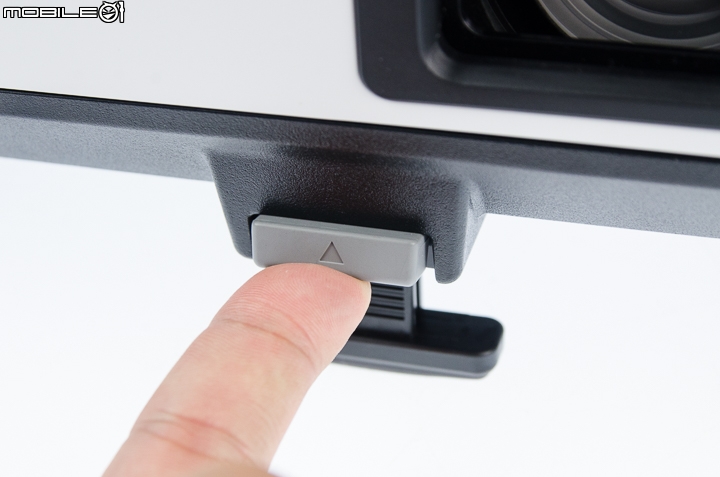

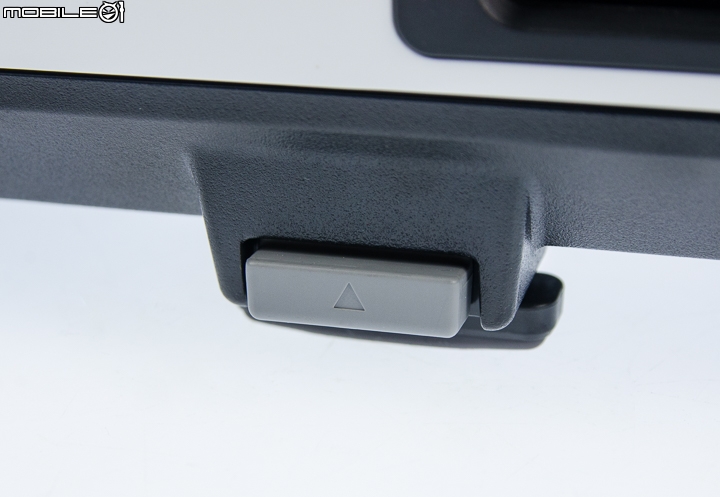

在機身前方底下有設置了一個開關,可以讓使用者依照投影位置來調整機身高度。


實際使用時,基本上只要一隻手將從開關往上抬起就可以調整機身高度,算是蠻方便的設計。

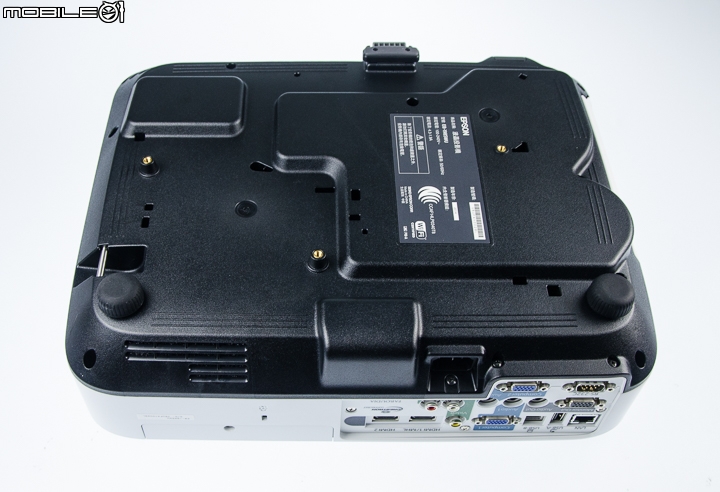

機身底部也有設置了背掛裝置的螺絲孔,讓有需要的使用者可以架在天花板上使用。

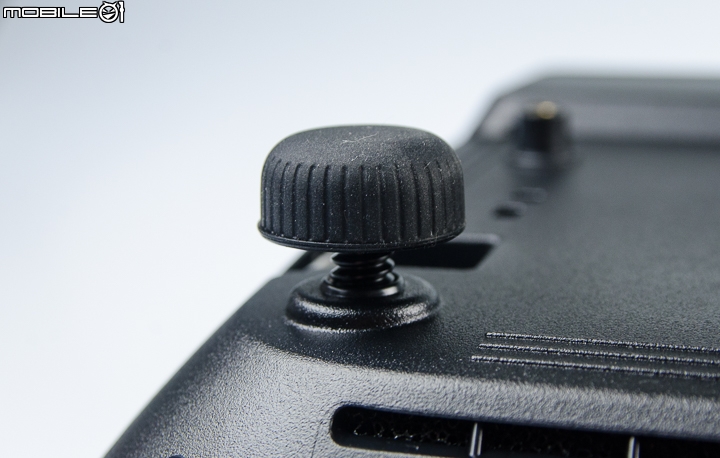

在底部後方的兩個橡膠底墊也是可以調整高度。

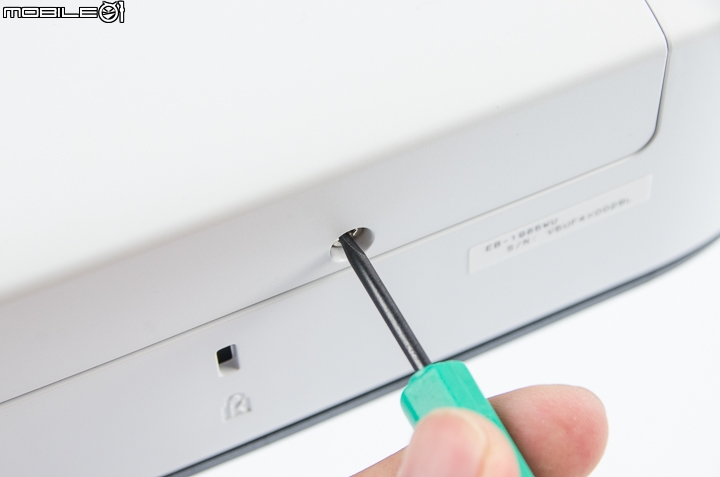

再來看一下燈泡規格的部分。這款投影機的燈泡安裝位置在機身的上方,只有鬆開固定螺絲就可以拿起外蓋。

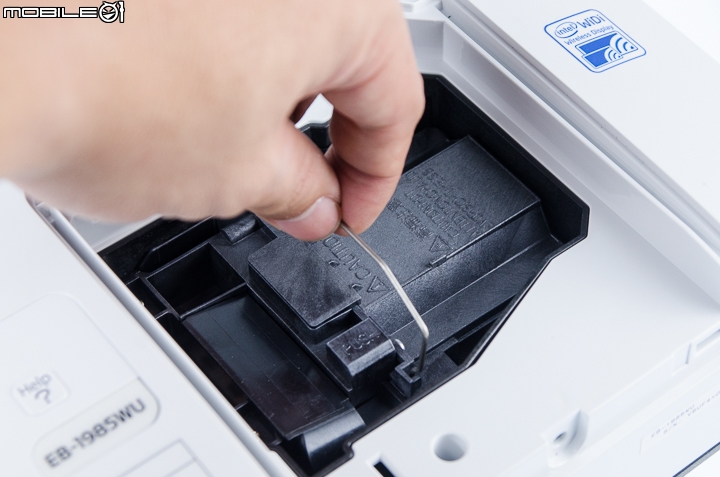

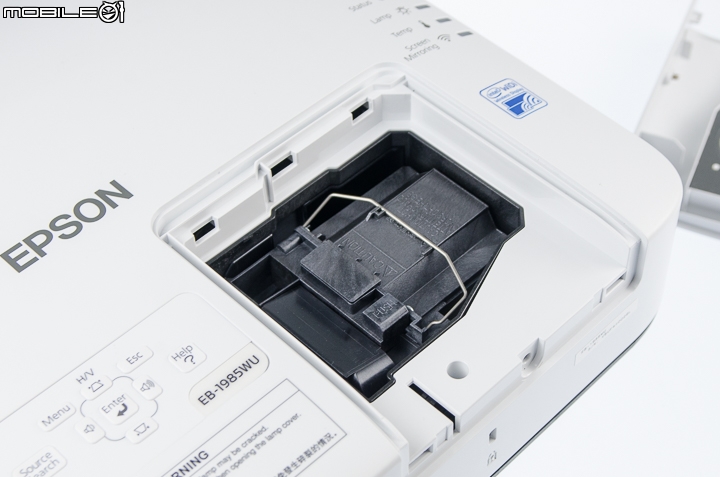

要取下燈泡時,勾起鐵環往上拉就可以拿起燈泡模組。

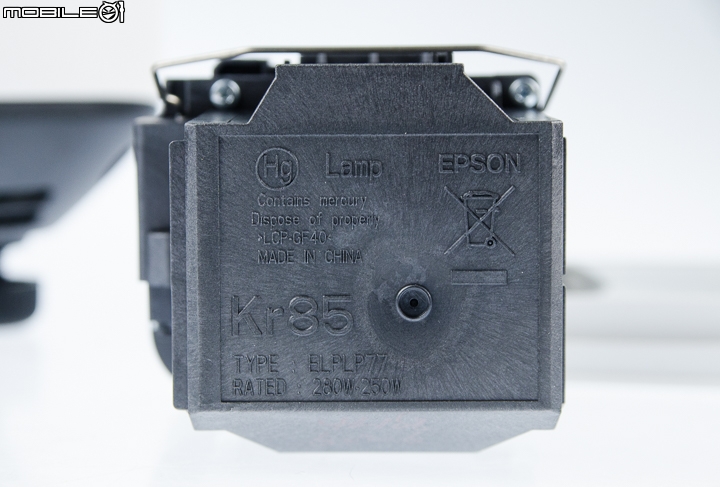

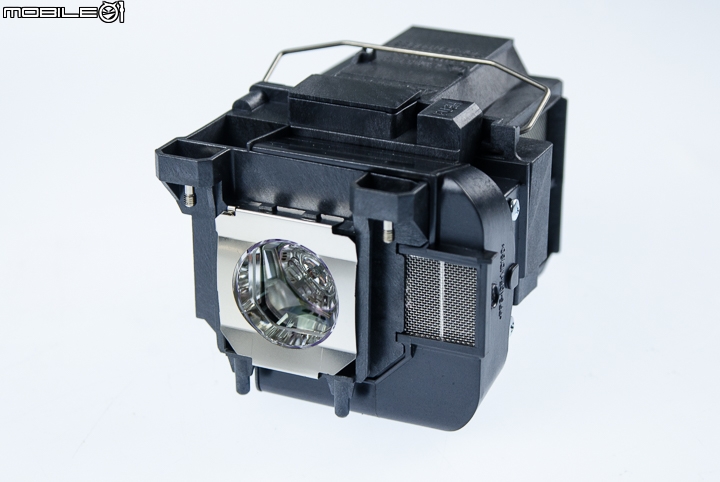

這款投影機搭配的燈泡模組型號是ELPLP77,功耗規格為280瓦。就官方數據標示,一般模式使用時,燈泡壽命可達到3000小時。若是啟用Eco省電模式的話,使用壽命則可達到4000小時。






投影機各項操作選單介紹

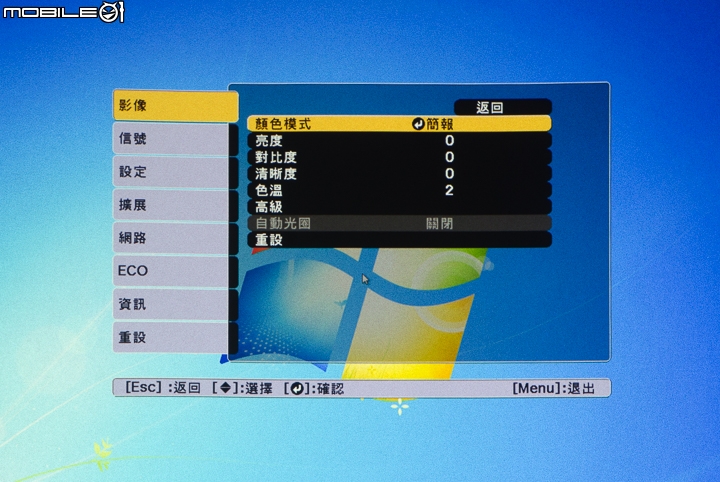

接著來看看選單的部分。這款投影機的選單內主要有提供了影像、信號、設定、擴展、網路、ECO、資訊以及重設等八個操作項目。其中的影像分頁中,主要是可以讓使用者調整影像的色彩,亮度、清晰度以及色溫等參數設定。




影像功能設定選單

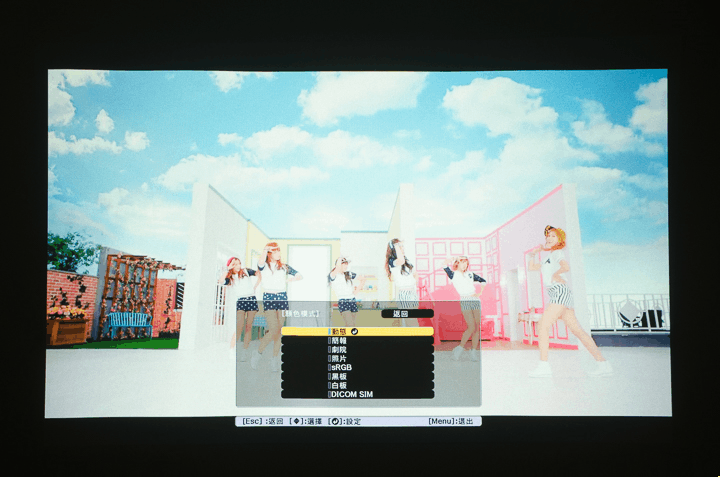

在影像選單裡面的顏色模式選項中,有預設了動態、簡報、劇院、照片、sRGB、黑板、白板以及DICOM SIM等情境模式,讓使用者可以依照自己當下的使用情境來快速調整影像顏色。底下也放上各個情境的實際色彩表現,讓網友們可以比較一下差異。

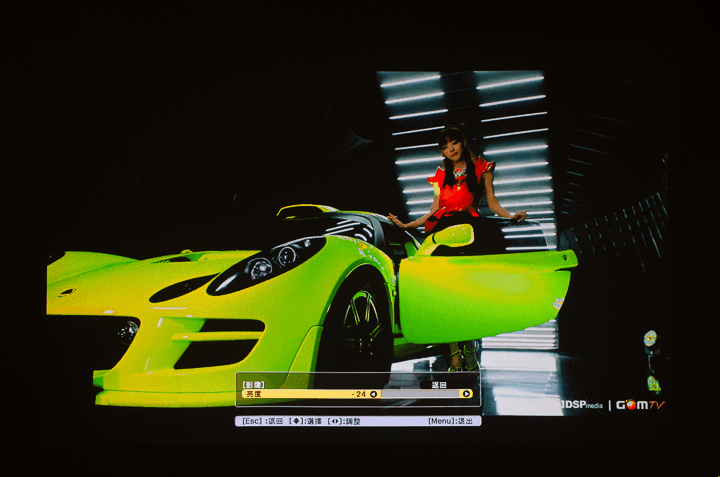

亮度調整的部分,這款投影機預設值為0,並有提供正負24的級距,讓使用者可以依照使用環境來調整。當實際將亮度拉到最高的時候,色彩表現還是有一定的飽和度,比較不會有死白的狀況。底下則是放上-24、-10、0、10以及24等亮度級距的實拍圖讓網友做個參考。

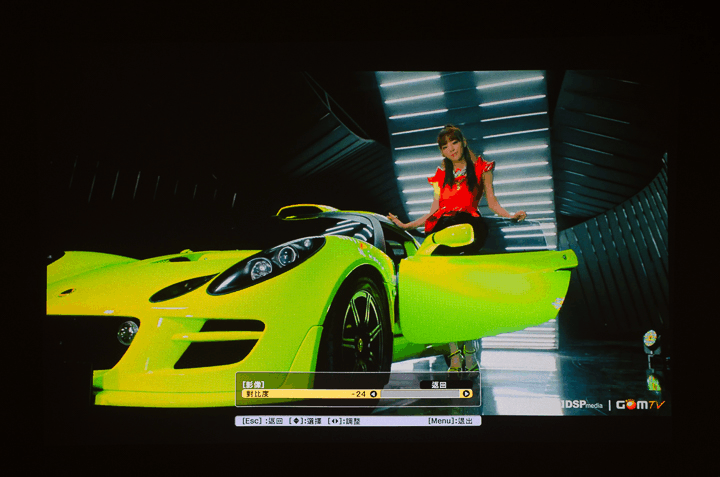

對比度調整的部分,這款投影機也是預設在0等級,並且一樣有正負24的級距可以自行調整。底下一樣放上-24、-10、0、10以及24等不同對比度的實拍圖,讓網友們做個參考。

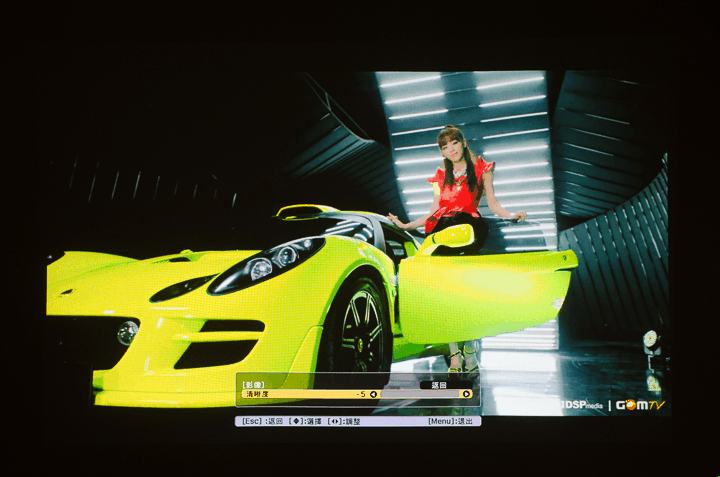

影像選單中的清晰度選項,主要是讓使用者可以自己調整影像的銳利程度,在預設狀態時,清晰度會設定在0,並且也有提供正負5等級的清晰度等級,可以依照不同需求自行調整。底下放上-5、-3、0、3以及5等不同等級清晰度的實拍圖給大家做個參考吧!

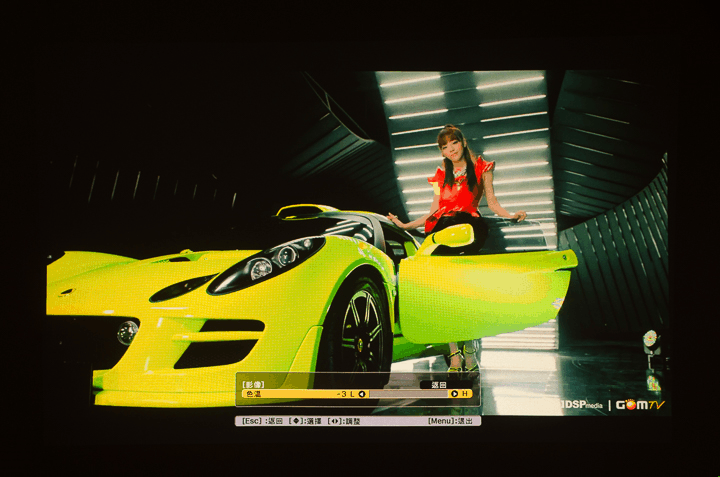

在影像選單中也有提供色溫的選項,可以讓使用者依照投影環境自行設定-3~6的色溫等級,當數值調得較低時,畫面會比較偏黃,調高時,畫面則會比較偏藍。底下也放上-3、0、2、4、6等不同等級的色溫設定,讓網友可以比較一下差異。

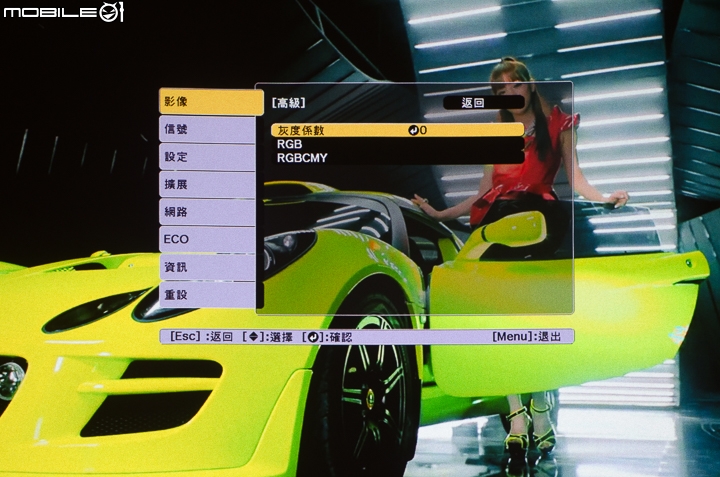

在影像選單中除了有提供幾個預設的顏色模式之外,進入高級選項後,也可以進一步調整Gamma灰度係數、RGB或是RGBCMY等色彩調校。

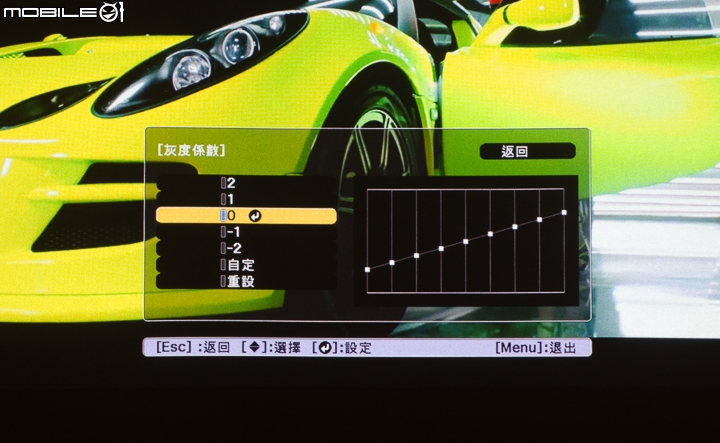

其中Gamma灰度係數的部分,主要有-2~2的預設選項可以快速選擇。

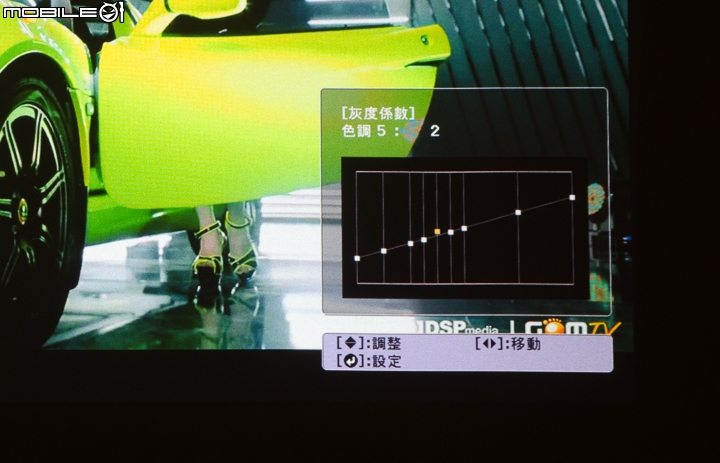

若是想要更細部調整灰度係數的話,這款投影機也有提供Gamma圖表的調整方式,可以讓使用者自己調整Gamma曲線。

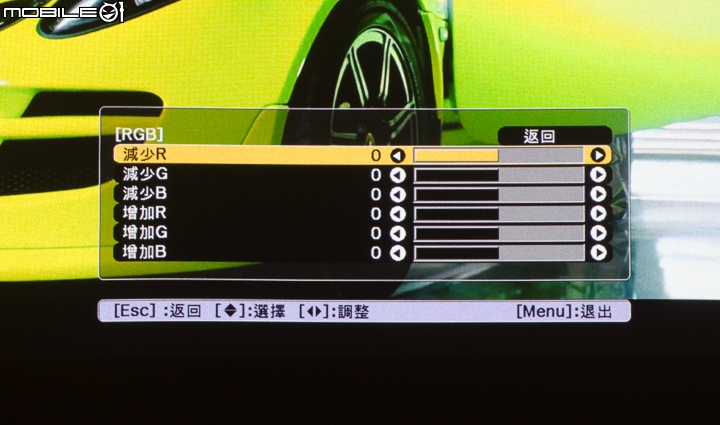

而RGB顏色調整的選單中有分為減少RGB和增加RGB兩個部分,使用者可以自己增減級距來調整色彩。

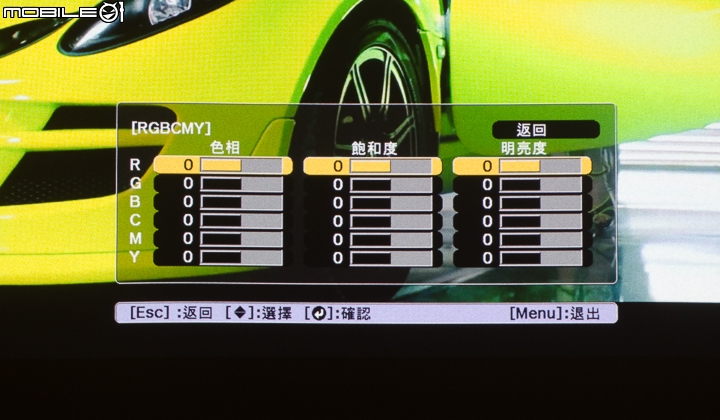

另外一個RGBCMY選項中,則是可以針對RGBCMY這幾個顏色分別調整色相、飽和度以及明亮度的等級。



信號功能設定選單

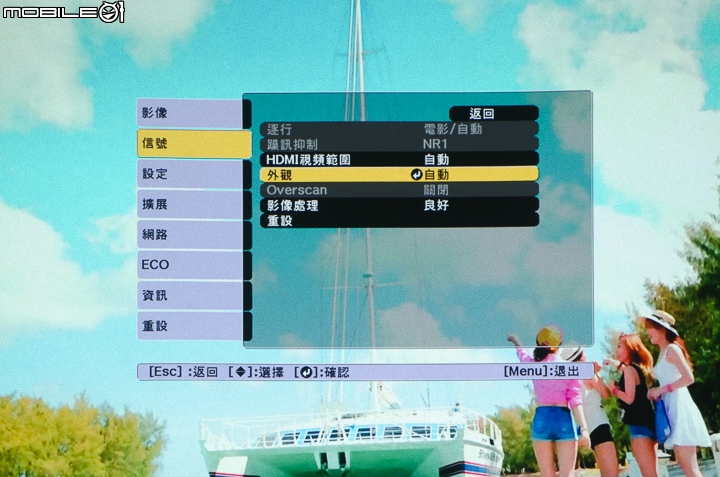

這款投影機在信號選單中,有提供逐行、躁訊抑制、HDMI視頻範圍、外觀、Overscan、影像處理以及重新設定等選項。

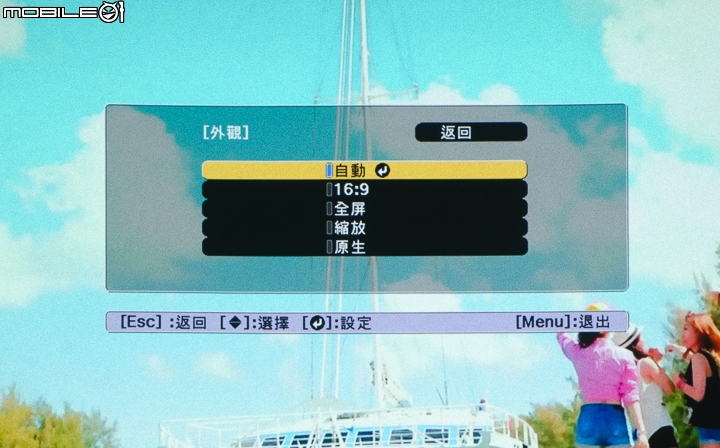

其中外觀的選項中,是用來調整影像的輸出比例,主要有提供自動、16:9、全螢幕、縮放以及原生等選項。

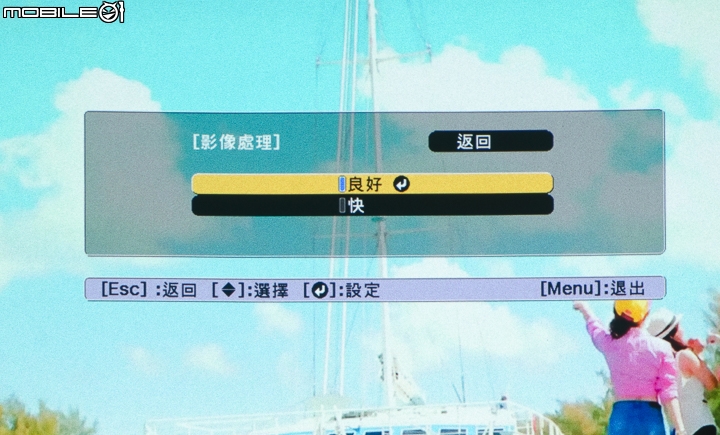

另外在影像處理選項的部分也有提供「良好」和「快」兩個選項可以選擇。



設定功能操作選單

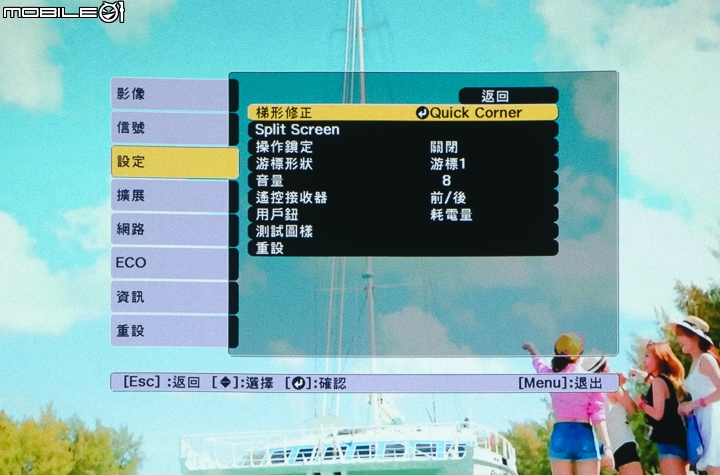

再來看到設定選單的部分,在這個選單分頁裡面主要有提供了梯形修正、Split Screen、操作鎖定、游標形狀、音量、遙控接收器、用戶鈕以及測試圖樣等選項。

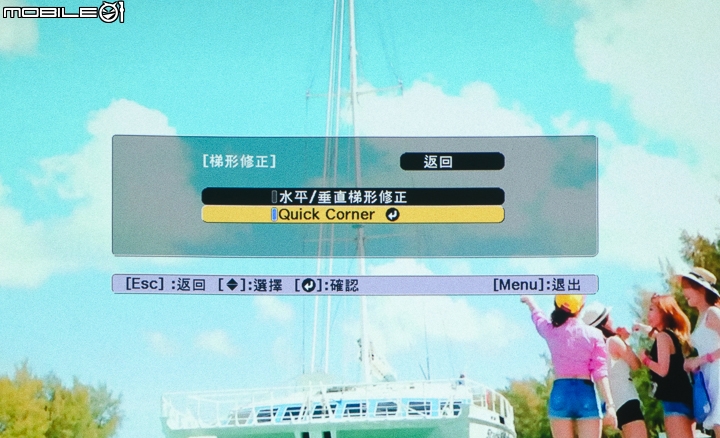

這款投影機的梯形修正有提供水平/垂直梯行修正以及Quick Corner兩種調整方式。

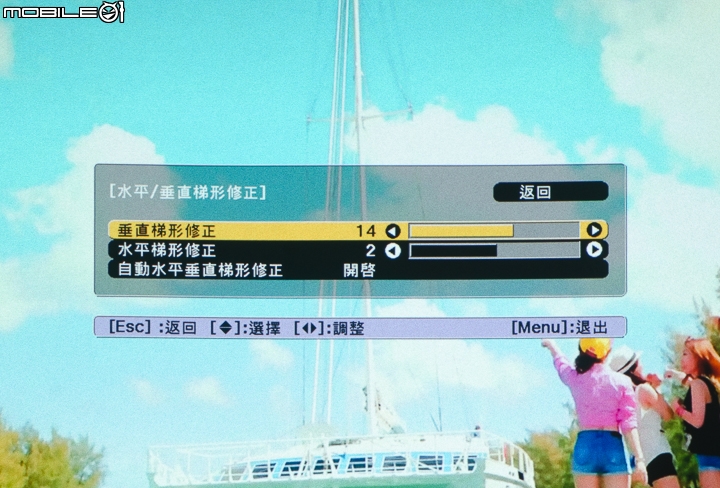

其中的水平/垂直梯行修正就跟一般投影機相差不多,可以調整水平和垂直方向的修正等級,並且還有提供自動修正功能,也可以省去使用者調校畫面的麻煩。

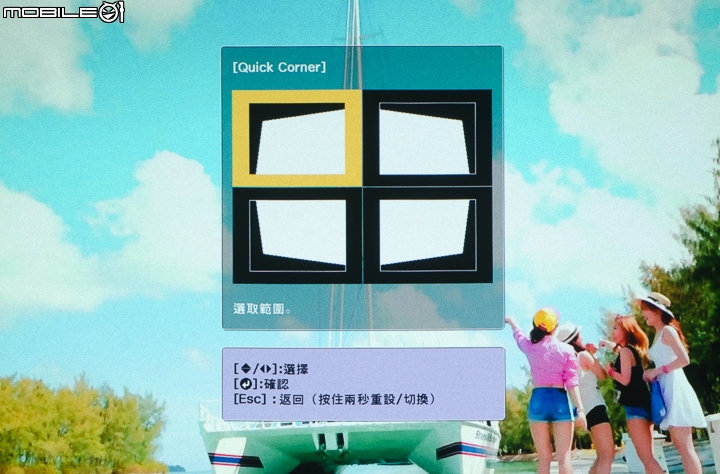

另外一個Quick Corner的調整方式,比較不一樣的地方,就是可以個別針對投影畫面的4個角落來進行修正。

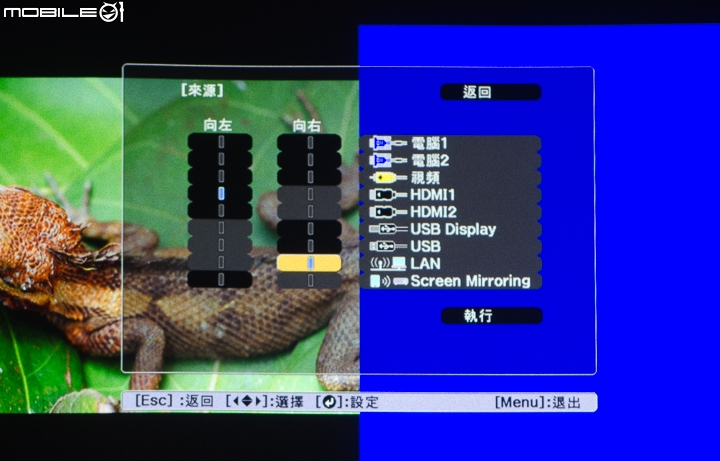

Split Screen功能的部分,主要是可以用來同時輸出兩個不同的訊號源。

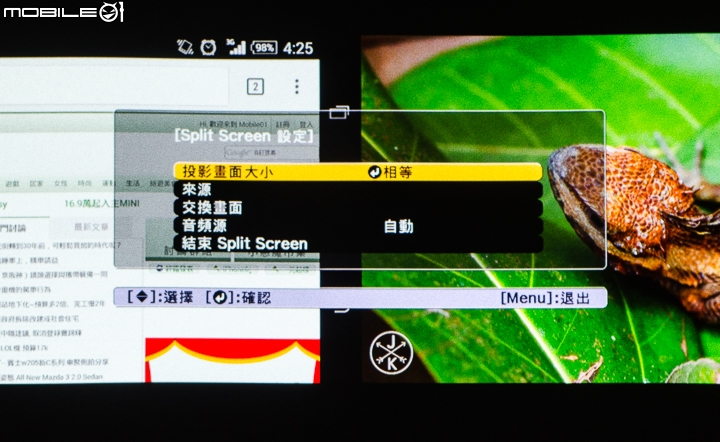

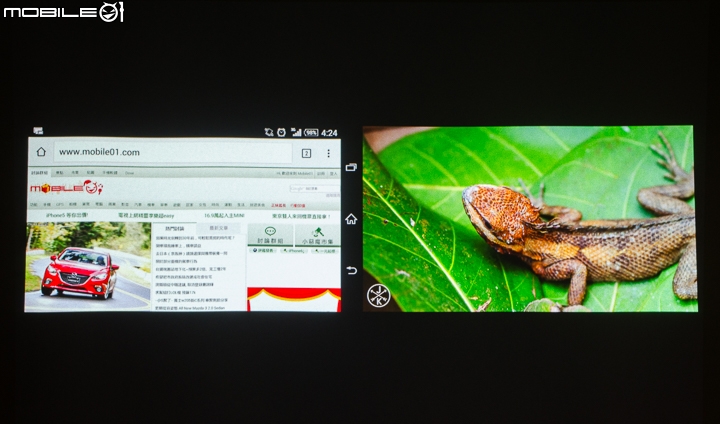

實際開啟Split Screen功能時,兩個裝置的畫面就會分別輸出在左右兩邊,而且也可以左右位置也可以自行切換。

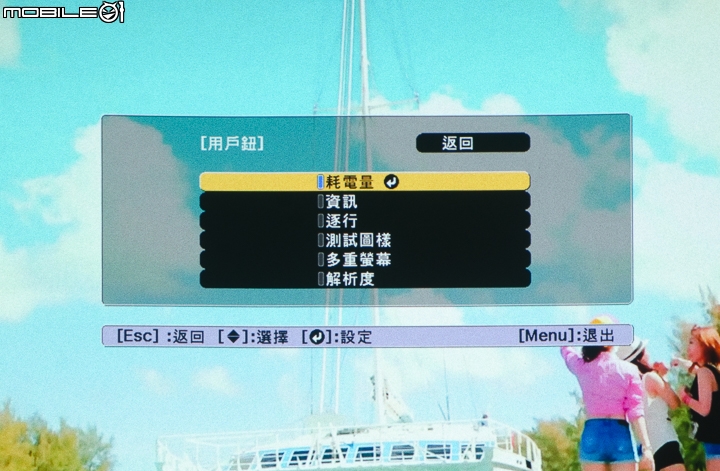

至於設定選單中提供的用戶鈕選項,主要是用來設定遙控器上的User按鍵功能,並且有耗電量、資訊、逐行、測試圖樣、多重螢幕以及解析度可以選擇。之後若是有需要這個功能時,就不用再重新進入選單,只要按下遙控器上的User鍵就可以直接開啟。




擴展功能設定選單

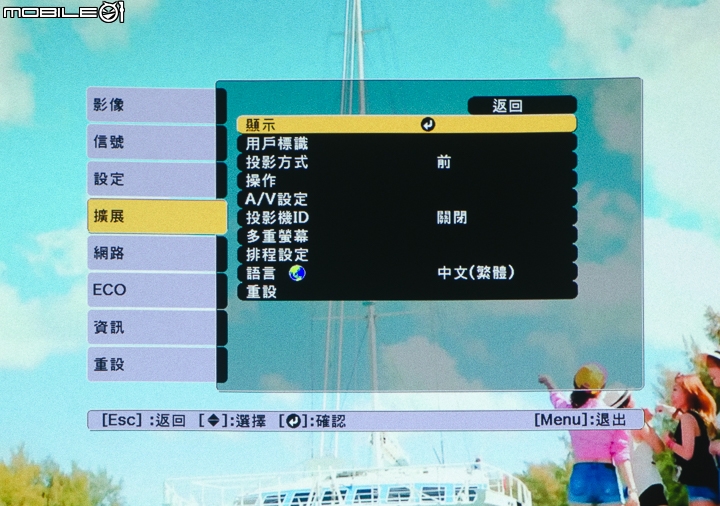

這款投影機的擴展選單中,主要是提供了顯示、用戶標識、投影方式、操作、A/V設定、投影機ID、多重螢幕、排程設定以及語言等功能選項。

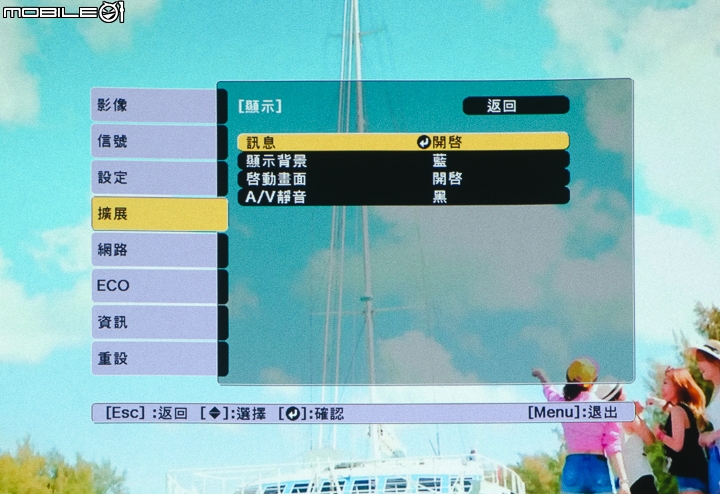

在顯示的功能選項裡面,主要是可以讓使用者調整訊息顯示以及顯示背景和A/V靜音模式時的投影顏色。

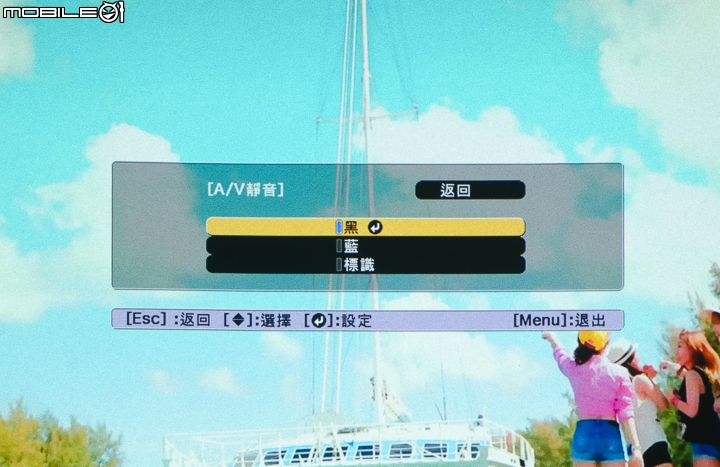

顯示背景和A/V靜音模式的投影畫面除了藍黑色可以選擇之外,也可以顯示自定的標識。

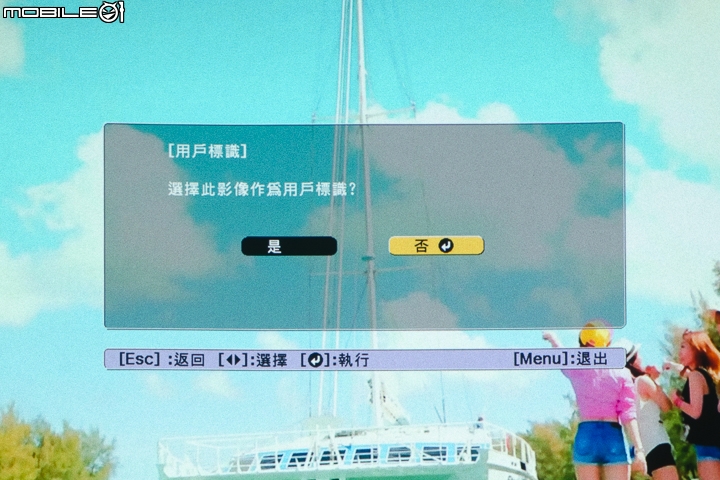

若是要顯示自定的標識時,可以先開啟自己想要的畫面,接著再到用戶標識選項中儲存設定。

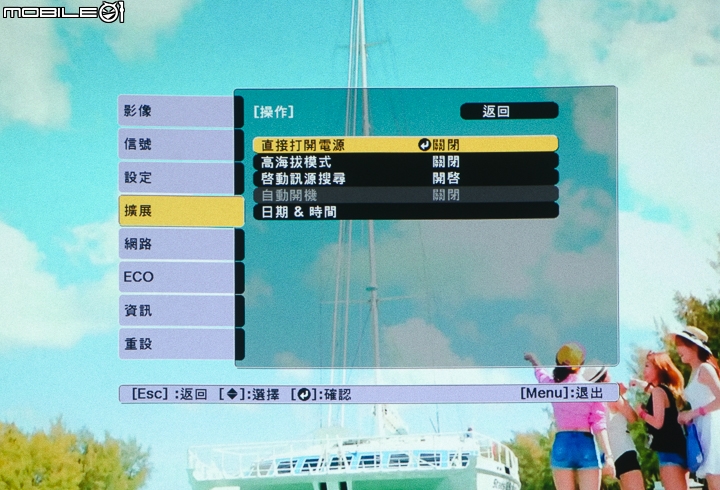

操作選項的部分,主要是提供了直接打開電源、高海拔模式、訊號源自動搜尋以及日期時間等設定。

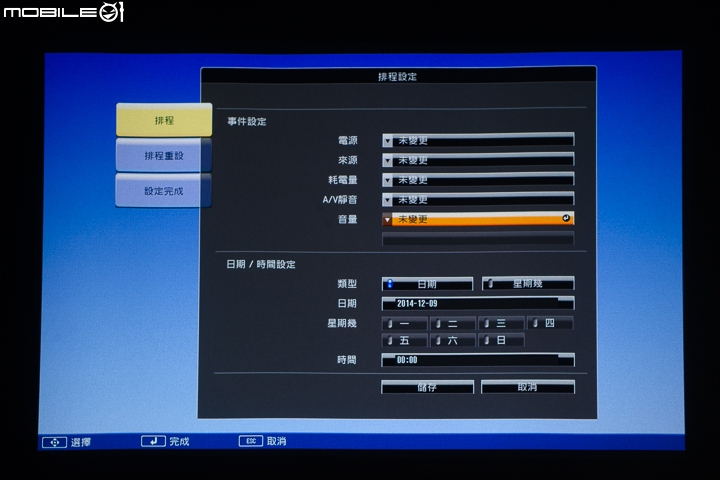

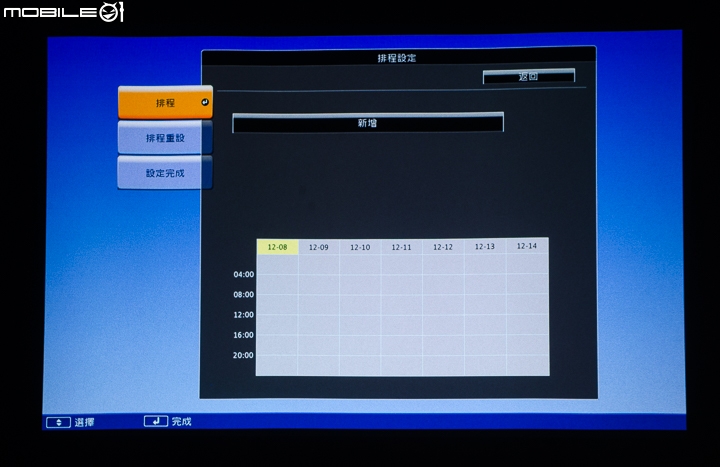

另外,這款投影機也有特別加入了一個排程功能,點選功能之後,畫面就會進入排程的操作介面。


這個功能主要是可以自己設定時間來啟動電源、訊號源、耗電量設定、AV靜音以及音量等操作。



網路功能設定選單

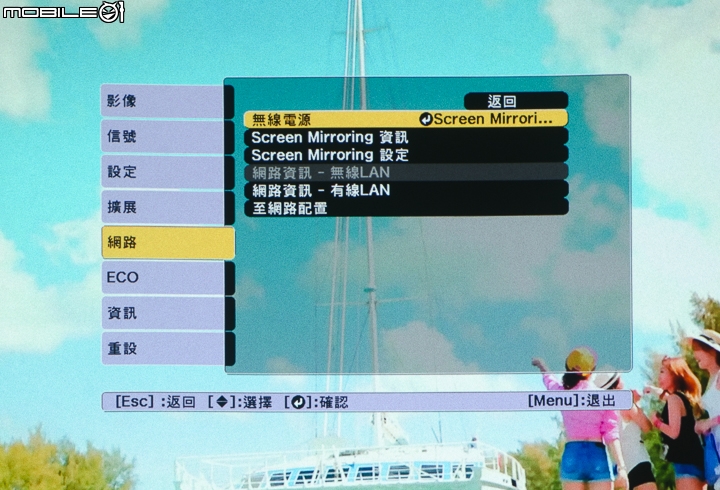

網路選單中,主要是可以讓使用者來操作有線和無線網路的設定。
.

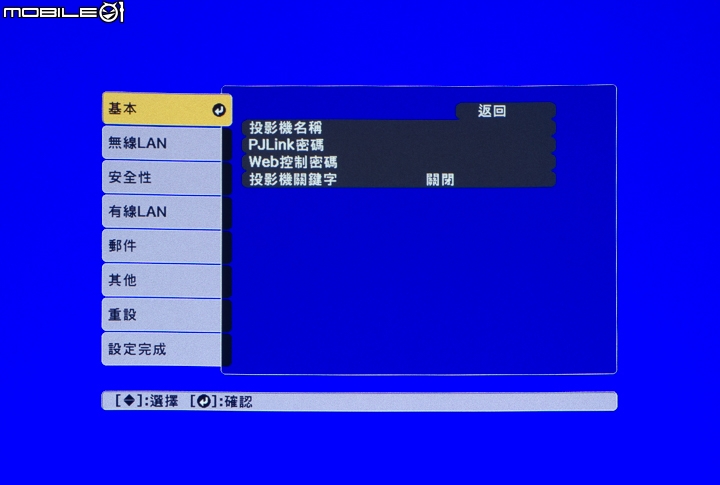

若是有要更進一步的設定,則可以進入網路配置的進階選單。在這個選單頁面裡面有提供了基本、無線LAN、安全性、有線LAN、郵件以及其它等操作選項。

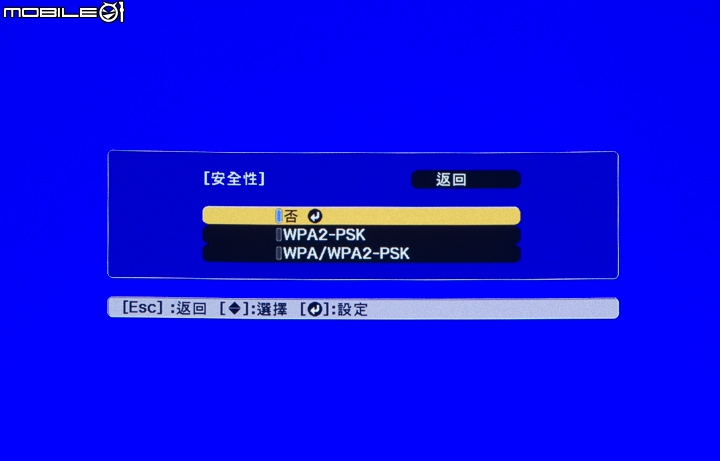

其中在安全性的頁面中,也可以進一步設定無線連結的密碼,以避免其他人誤連。

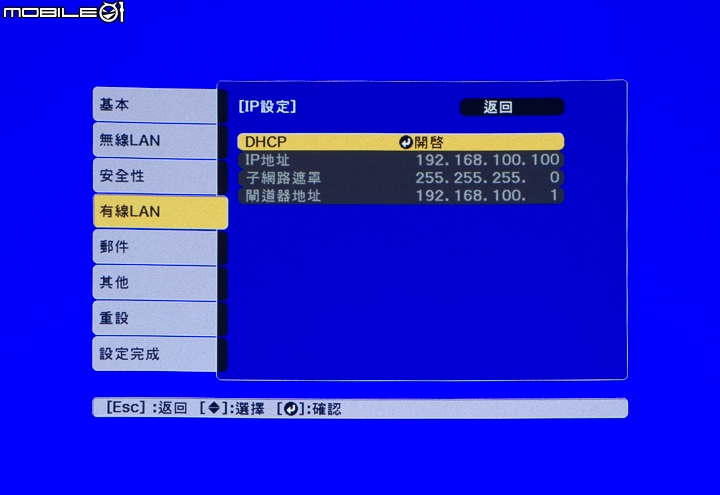

有線LAN的頁面中,主要是可以讓使用者可以選擇要透過DHCP功能或是自行輸入的方式來設定投影機的IP位址。




ECO功能設定選單

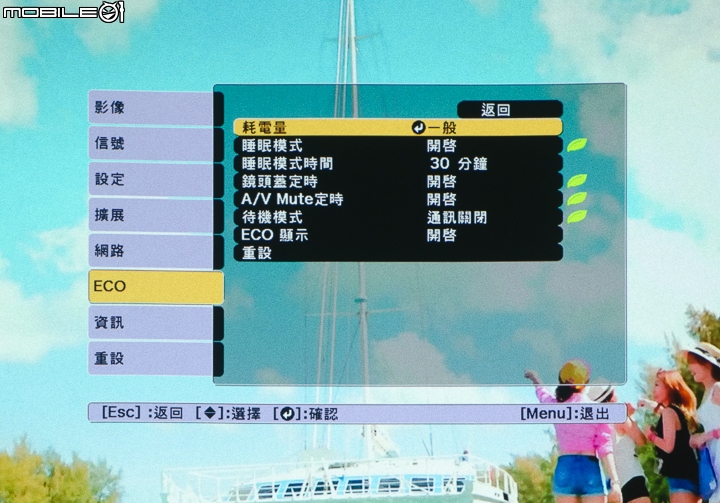

最後看到的ECO選單,只要是用來設定投影機的耗電量模式、睡眠功能;A/V靜音定時以及待機模式等操作。

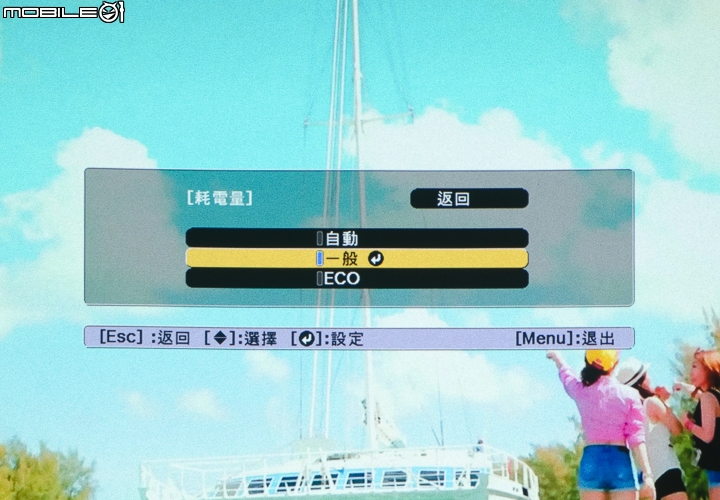

這款投影機的耗電量模式有提供自動、一般以及ECO三種模式。

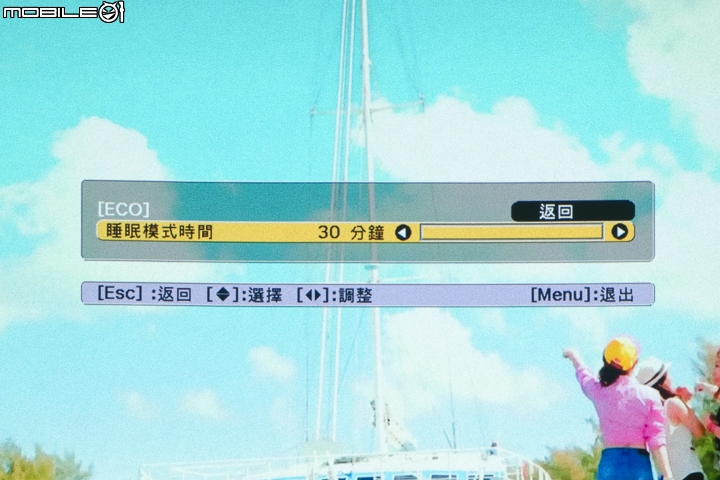

睡眠功能定時的時間,最長可以設定30分鐘。

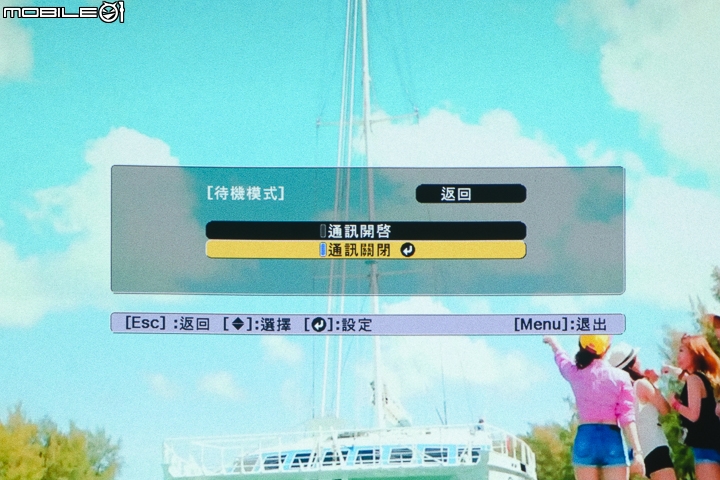

待機模式選項中,主要是讓使用者可以選擇在投影機處在待機狀態時,是否要開啟網路功能。




行動裝置無線連結

區域網路連結

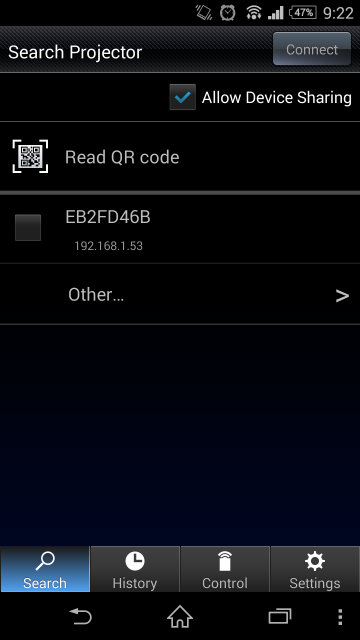

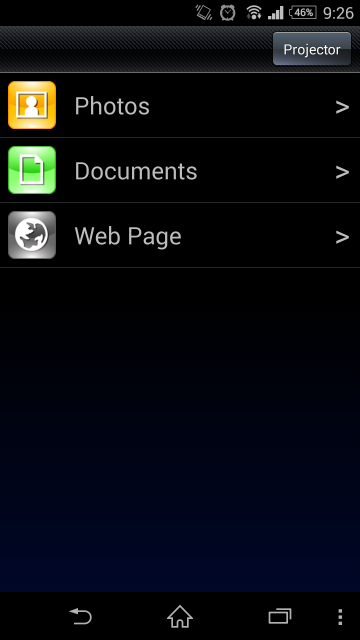

接著就來稍微介紹一下使用行動裝置連結投影機的操作部分。當投影機與行動裝置在同一個區域網路狀態時,則是可以透過EPSON針對行動裝置所提供的iprojection APP來進行連線。開啟軟體之後,主畫面會出現相片、文件以及網頁等三個主要選項。不過,在投影畫面之前,必須要先進入連結頁面內搜尋區網內的投影機,並讓行動裝置與投影機連結。

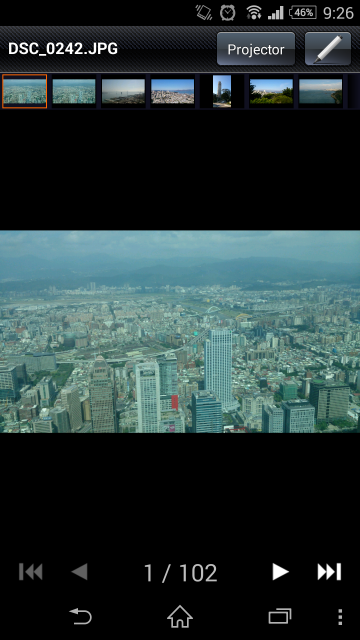

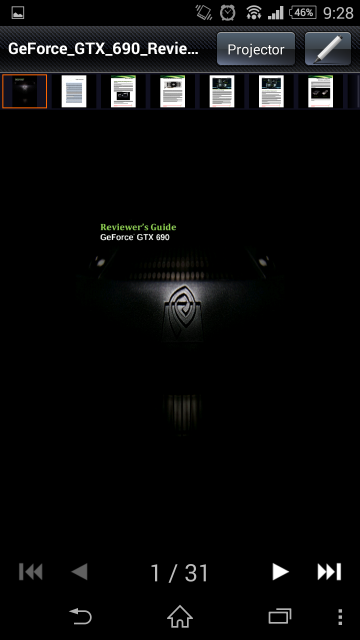

當行動裝置與投影機完成連結之後,再來就看使用者要投影相片或是文件,直接點一下選單就可以開啟相簿或是資料夾來選擇需要投影的資料。而在這個APP裡面也有提供簡報工具,可以讓使用者在投影畫面上標注重點或是圈記文件。

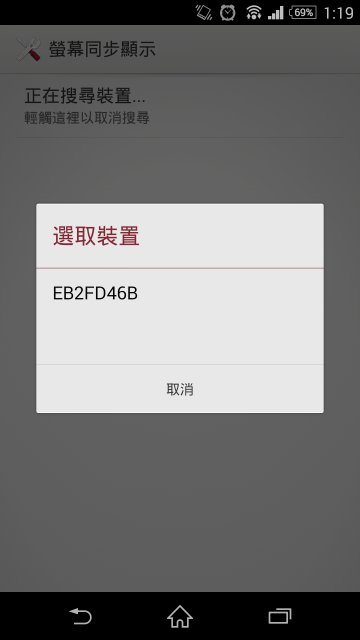

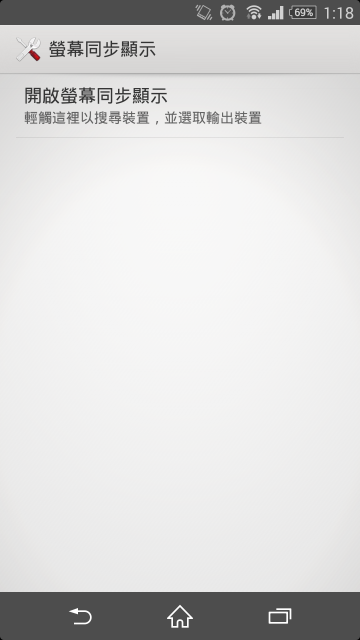

這款投影機比較特別的一點就是可以同時支援Intel WiDi和Miracast兩種無線連結功能。因為小編手邊目前沒有支援Intel WiDi的裝置,所以這邊就先來介紹Miracast的部分。當需要使用Miracast連結功能時,需要先到Android行動裝置設定選單內的螢幕同步顯示選項開啟功能,點選之後手機就會開始搜尋可連線的裝置,若是投影機有開啟無線功能的話,就會看到裝置名稱,直接點選就可以開始將行動裝置的畫面同步到投影機。


區域網路連結設定

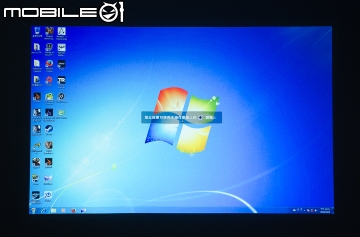

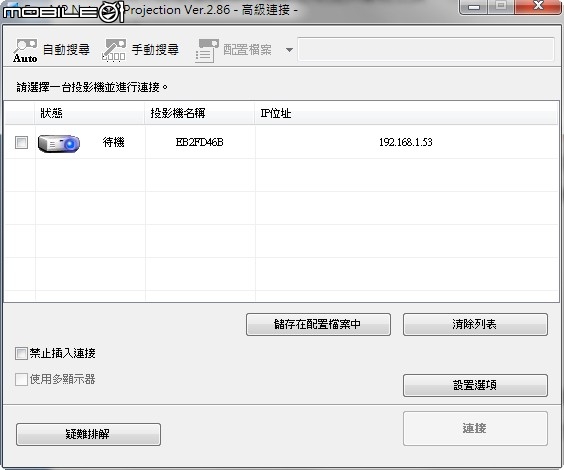

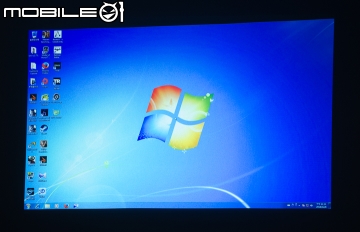

除了行動裝置無線連線的連結方式之外,針對區域網路內的電腦,EPSON也有提供一個EasyMP的連線工具,讓區域網路內的電腦裝置可以更方便地透過網路線連結到投影機來輸出畫面,並且也能夠支援多台電腦同時連線與輸出畫面。實際使用的時候,只要電腦與投影機都在同一個區域網路環境內的話,打開軟體就會看到投影機的選項,點選之後按下連結選項就會開始輸出電腦畫面。

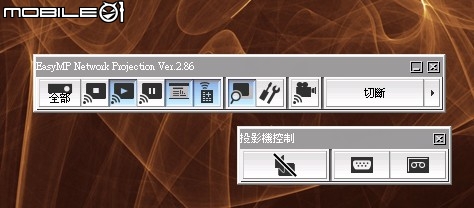

連線成功後,電腦端也有提供一個小小的工具列,可以用來控制投影選項或是切換投影機畫面的功能。

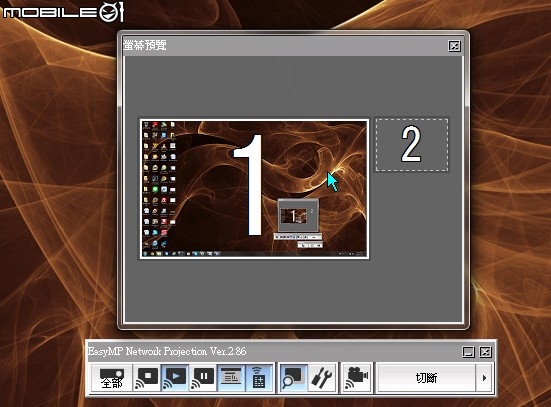

工具列上有提供一個螢幕預覽功能,可以讓使用者透過小視窗來查看目前同步的畫面。

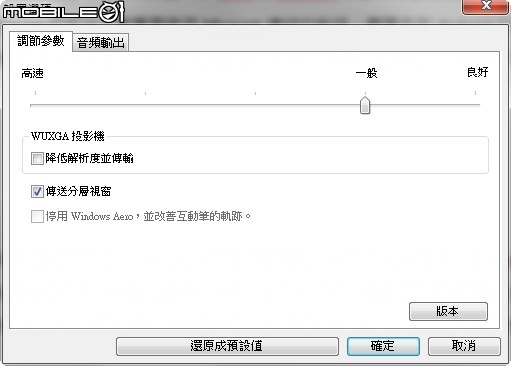

另外,在設定選單內也可以直接調整投影機的輸出解析度以及音效輸出的開啟。

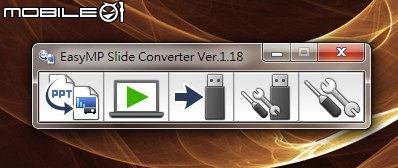

除了投影功能的軟體之外,在隨附光碟內還有提供一個簡報轉檔程式,若是遇到不能夠開啟的PPT簡報檔案時,也可已透過這個軟體來轉換格式。

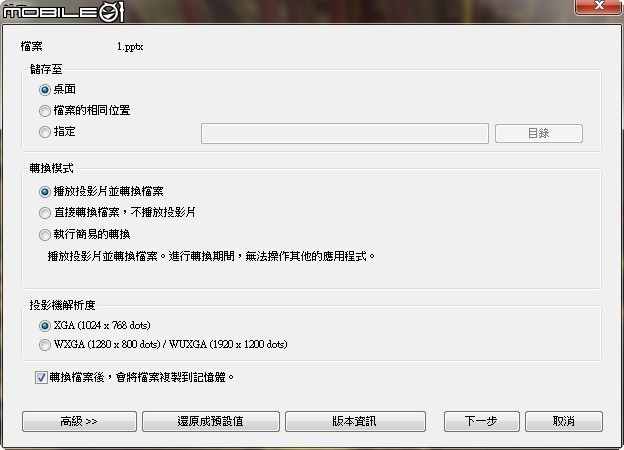

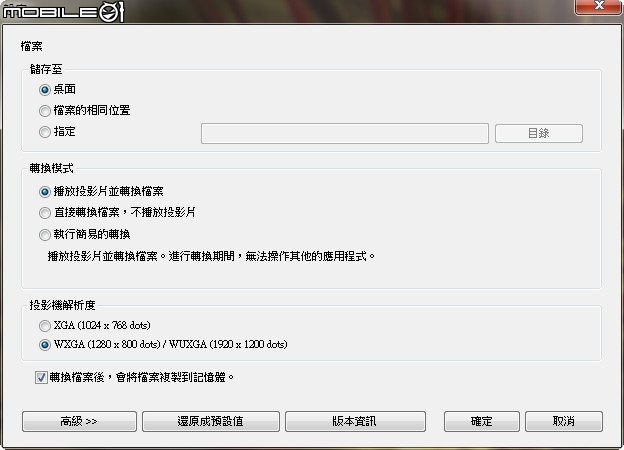

在轉檔程式的設定選單內也可以選擇同步轉檔播放,或是僅轉檔不播放投影片的選項。




實際體驗

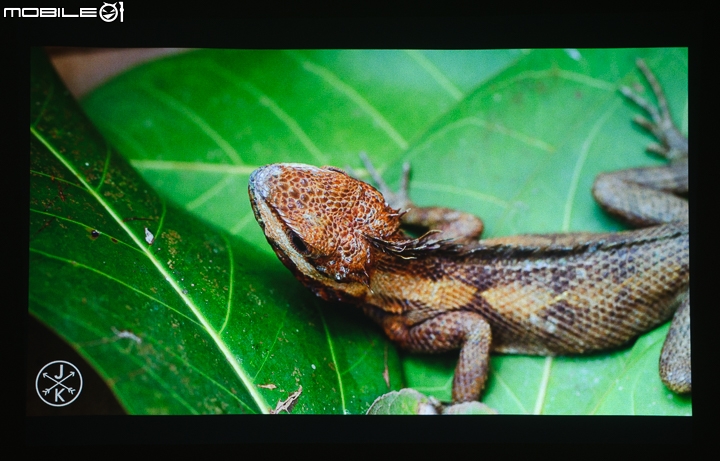

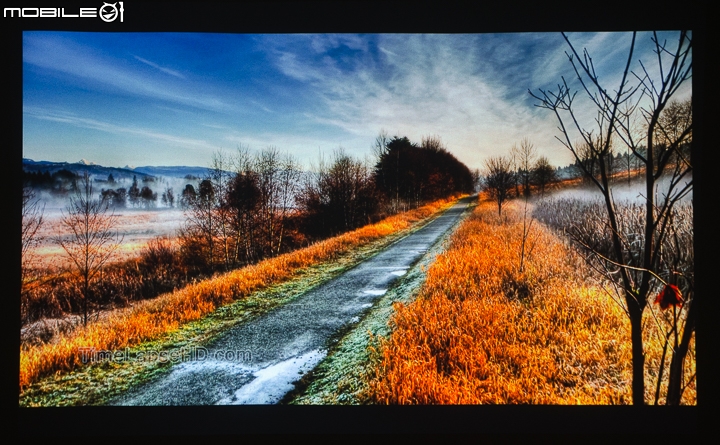

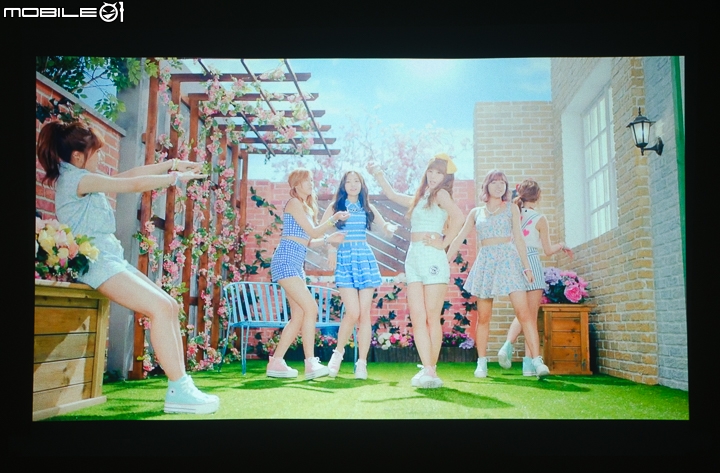

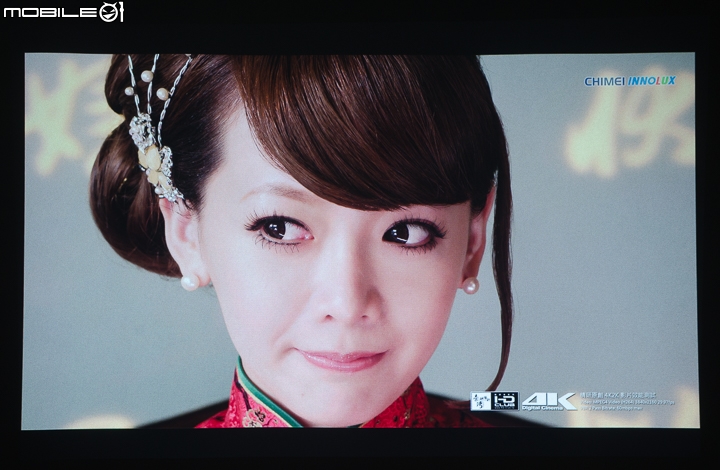

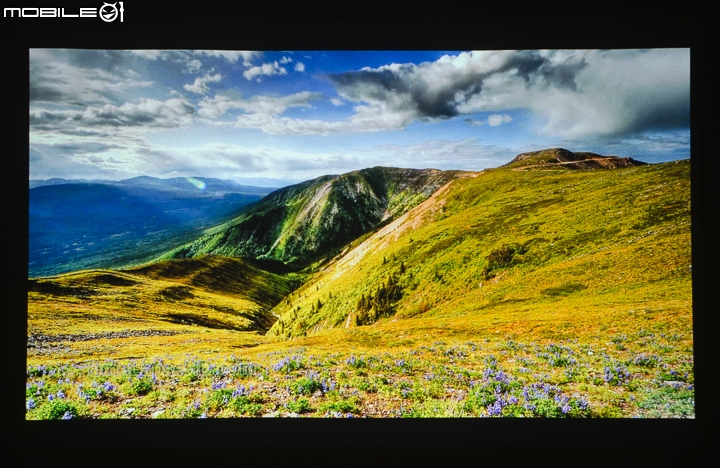

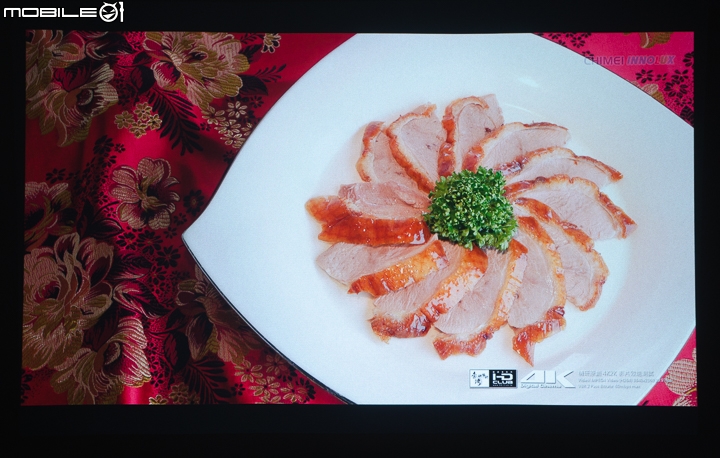

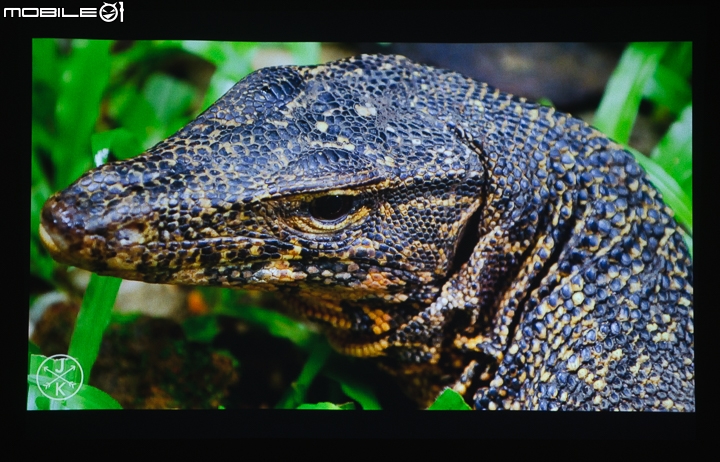

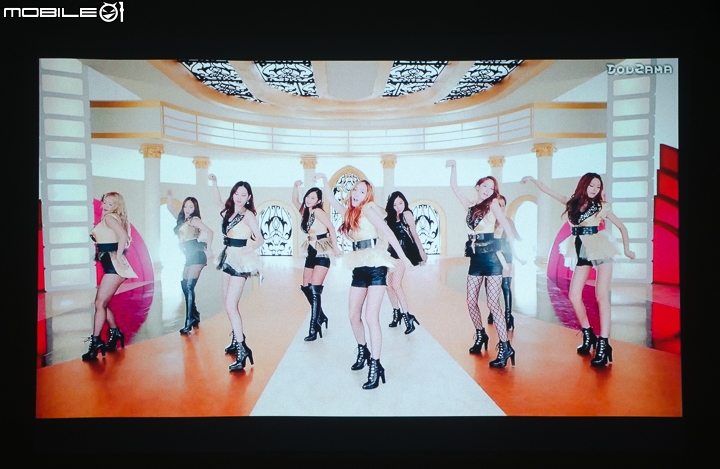

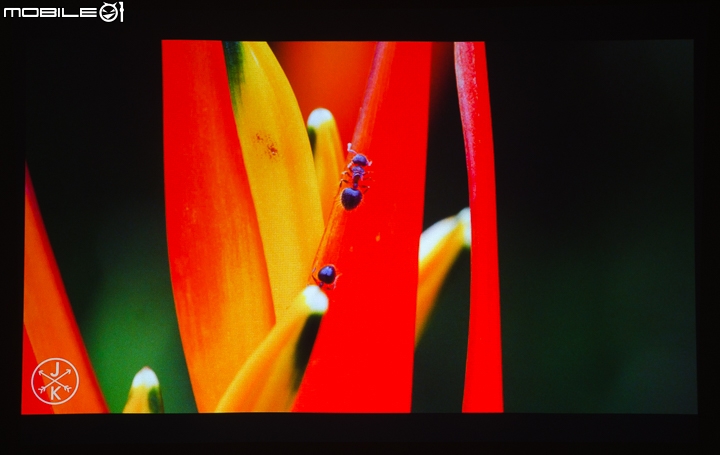

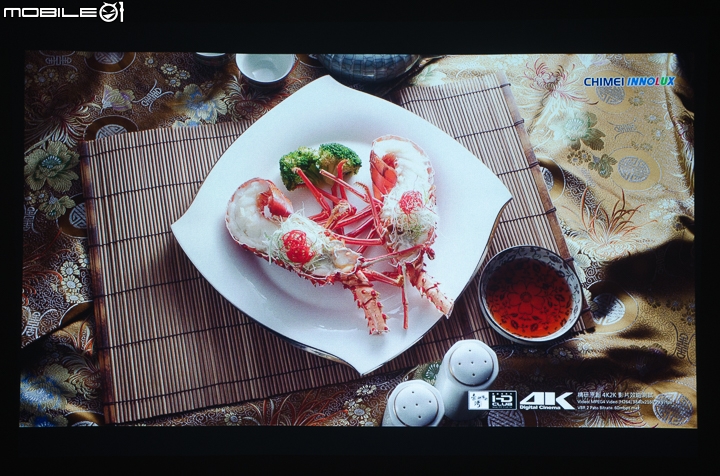

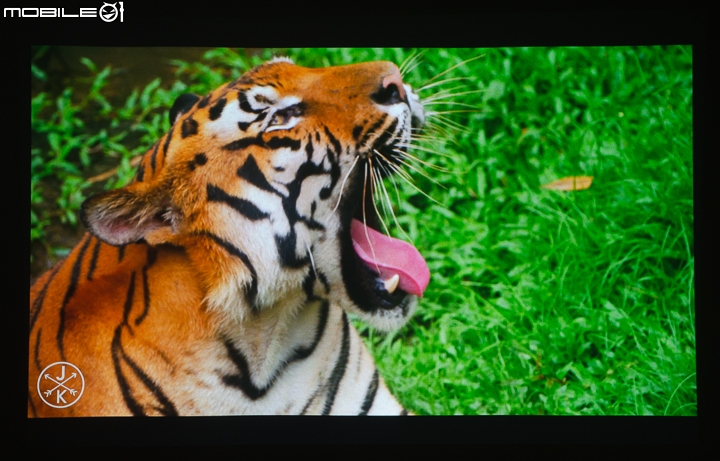

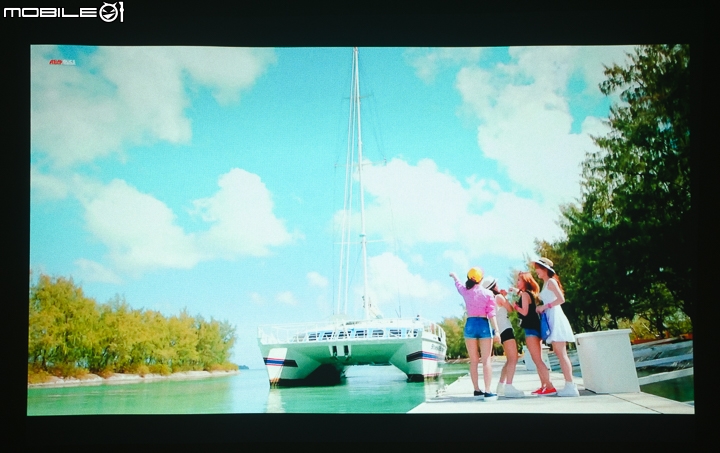

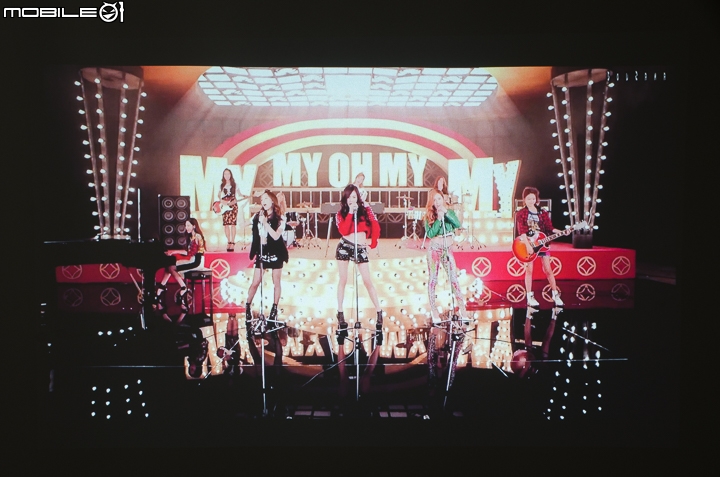

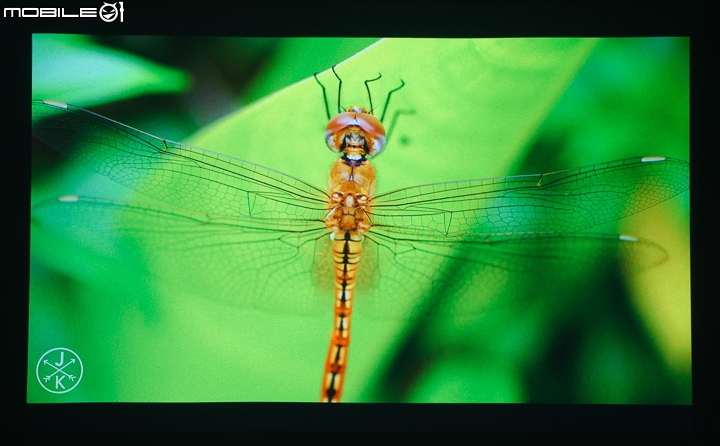

最後就用幾部測試片和MV來看一下這款投影機的實際畫面表現吧!底下是圖片都是投影機在預設的狀態時所呈現的效果,可以看到無論是色彩飽和度或是畫面的銳利度表現都相當不錯。

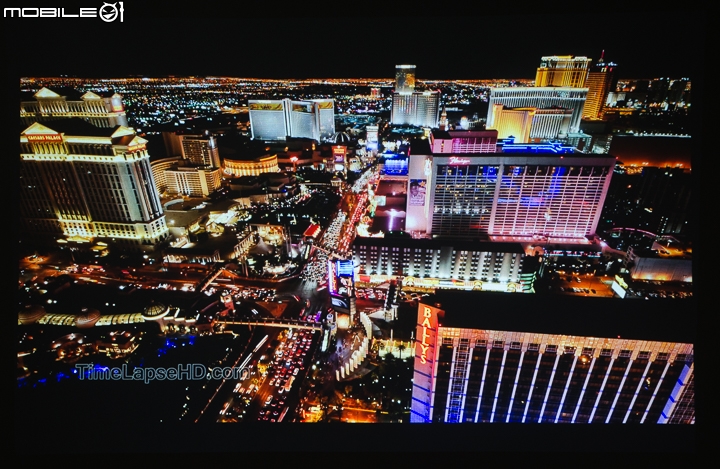

暗部呈現也有不錯的水準。

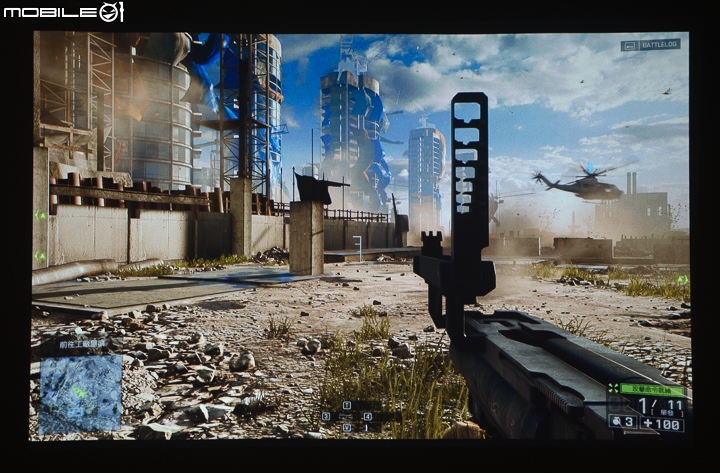

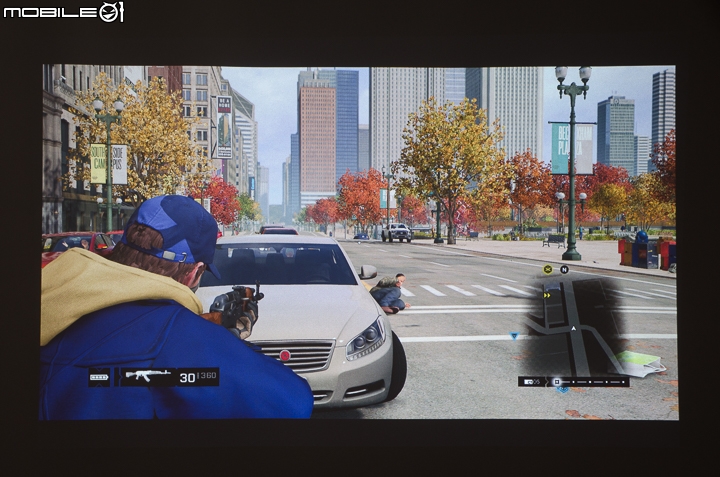

雖然這款投影機是主打商用機種,但還是稍微測試一下用來玩遊戲時的表現。實際開啟遊戲,無論畫質或是流暢度的表現都還不錯,也沒有殘影的問題出現。






試用總結

實際試用之後,可以發現這款投影機的色彩飽和度的表現相當不錯,而且即便是開到高亮度顯示時,色彩呈現仍然具有不錯的飽和度與細節,比較沒有死白的狀況。而且在無線連結功能的部分,實際連結使用Miracast的時候,連結配對的速度還算快,雖然投影畫面多少還是有些延遲,但還算是可以接受的範圍。再加上機身也有提供許多連接端子、區域網路連線支援、高亮度規格以及Screen Fit一鍵校正的的功能,就辦公室會議使用的環境來說,這款投影機無論規格或是功能面都算是蠻齊全的一款機種。
