針對有4K遊戲需求的玩家,技嘉這次特別推出了一款名為WaterForce 3X顯示卡套件組合。在這個套件中,不僅直接搭配了三張技嘉的GTX980顯示卡,更特別的是這三張顯示卡的散熱設計皆是採用了一體式的水冷散熱器,以改善因為多張顯示卡距離過近而造成的過熱問題。此外套件中還有提供一個專屬水冷盒,主要作用除了加強三個顯示卡水冷排的散熱效果之外,透過水冷盒上搭載的資訊面板以及控制按鍵,也能夠讓玩家直接查看顯示卡的溫度、風扇或是水冷幫浦的轉速資訊,並且還提供不同的溫控模式,讓玩家可以針對不同使用狀況來調整,以達到最佳化的散熱效果。



技嘉Water Force 3X顯示卡套件開箱介紹

這次技嘉推出的Water Force 3X外包裝還蠻大一箱,剛看到的時候,不說還真的會以為是搭配機殼一起出貨。

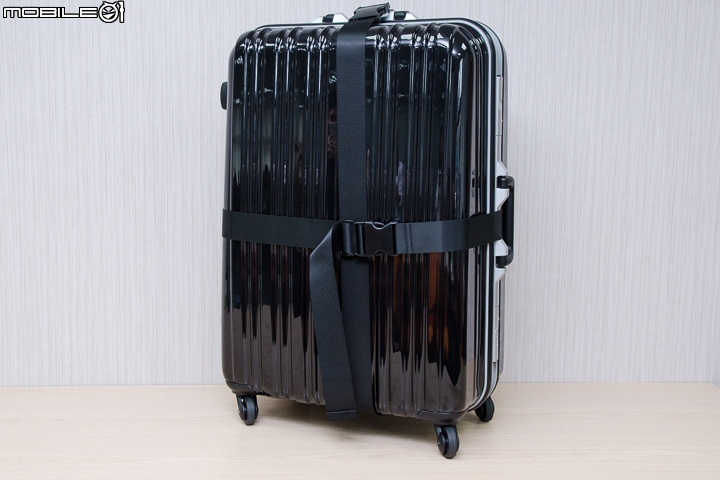

打開箱子發現,包裝內竟然還有個專屬的行李箱,算是蠻有創意的包裝設計,而且行李箱質感也很不錯。


裡面附的行李箱上還印有GIGABYTE的字樣,而且也有海關鎖的設計。

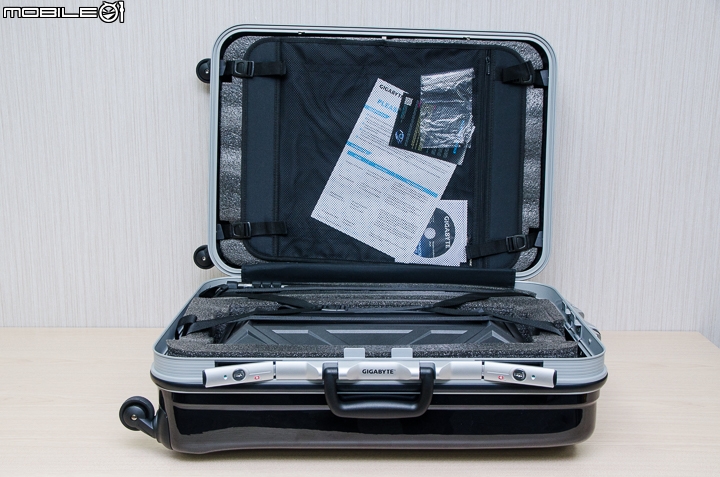

按下兩邊海關鎖的開關之後,就可以開啟行李箱囉!

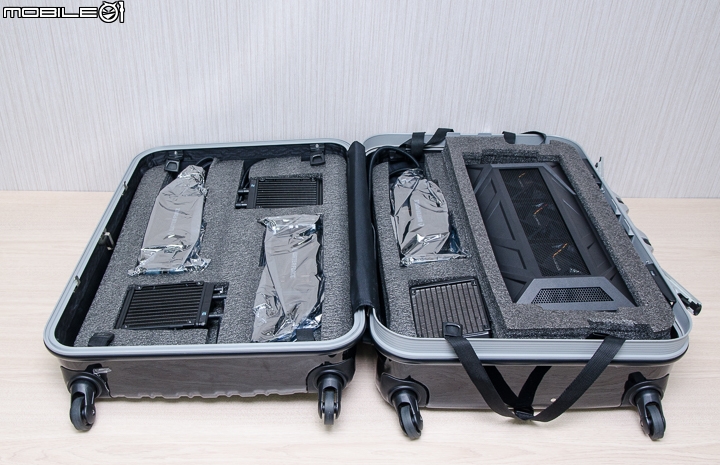

拿起上面的配件後,底下就能看到三張GTX980顯示卡和一個水冷散熱盒。


技嘉Water Force GTX980顯示卡

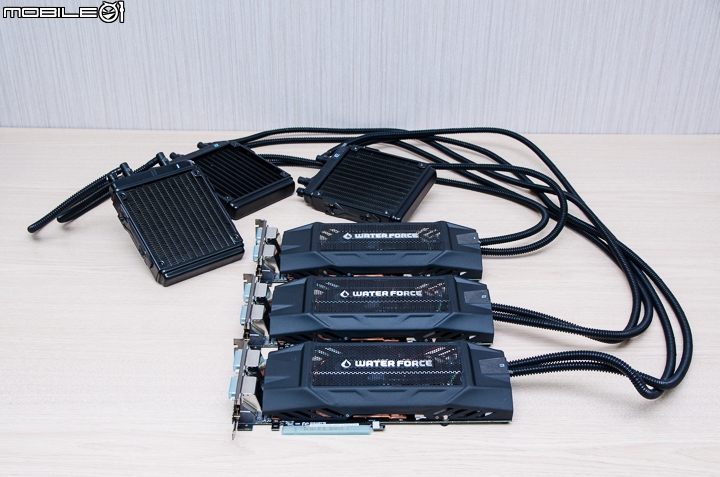

技嘉這款Water Force 3X套件所搭配的三張GTX980顯示卡跟一般常見的GTX980顯示卡比較不一樣的地方,就是在散熱器的部分,是直接搭載了一體式的水冷散熱裝置,使用者不用再煩惱管線以及幫浦的改裝問題。

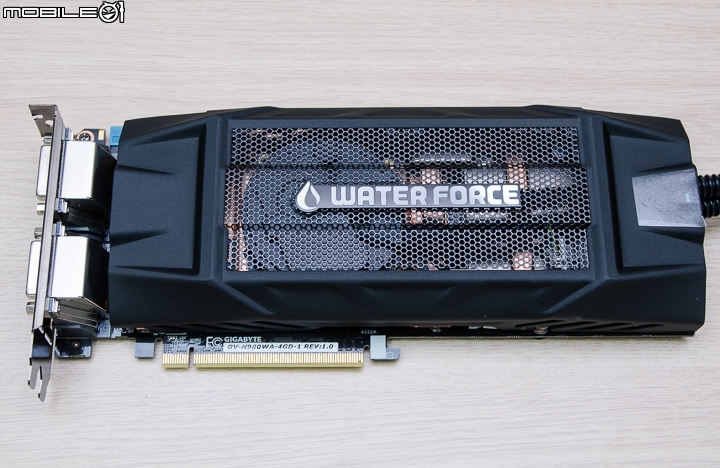

顯示卡外層搭配的是採用蜂巢孔洞的金屬外罩,並且還有加上Water Force字樣的銘牌。

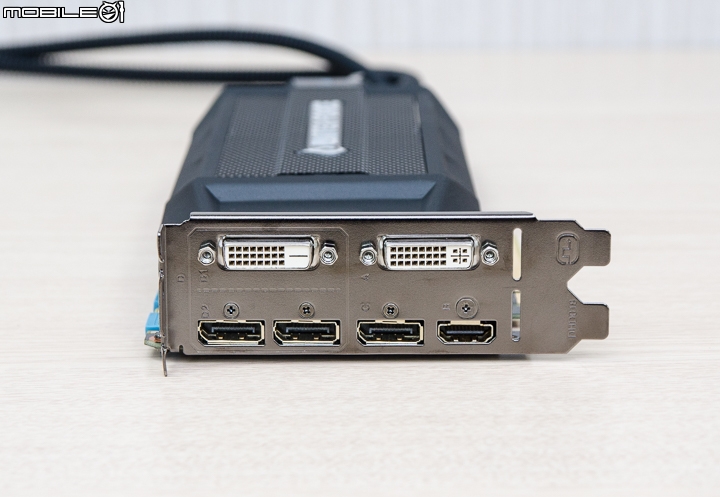

輸出規格的部分,這款顯示卡除了跟公版GTX980一樣有提供3組DisplayPort、一組HDMI以及一DVI之外,還有多提供一組DVI,讓有多顯示輸出的使用者可以更彈性I/O搭配。

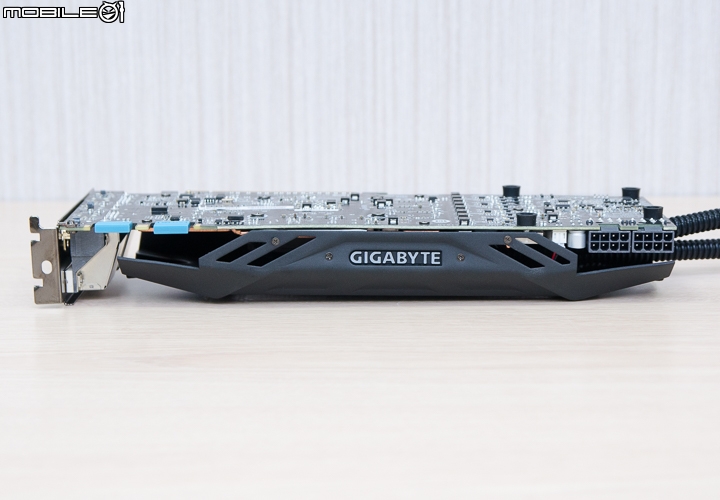

顯示卡上側的GIGABYTE字樣也有加入背光設計,實際運作時會亮起藍色背光。

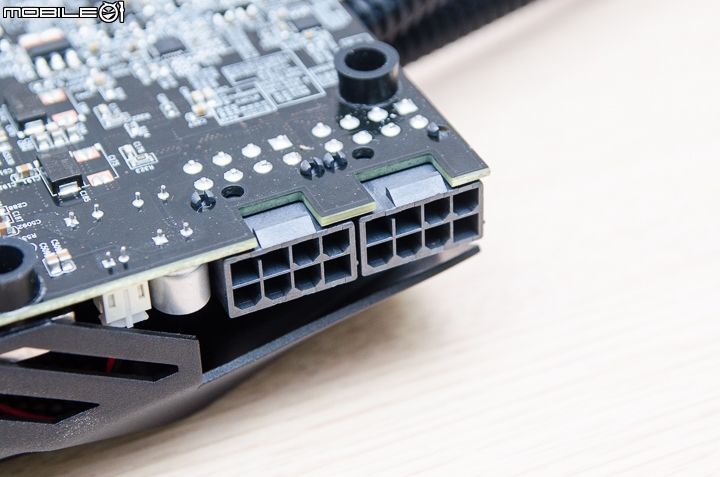

由於這款顯示卡的核心時脈有預設超頻調校,功耗相對較高,所以在供電規格上,必須連結2組8Pin電源才能夠正常使用。

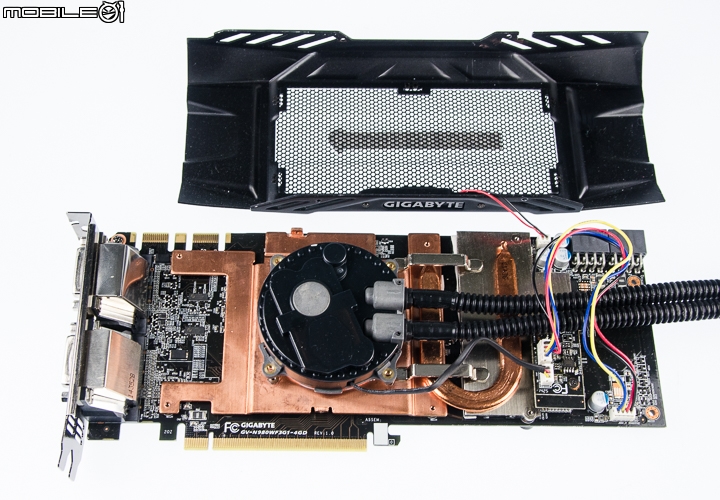

打開顯示卡的上的外蓋就可以看到裡面的安裝的水冷幫浦和吸熱底板。

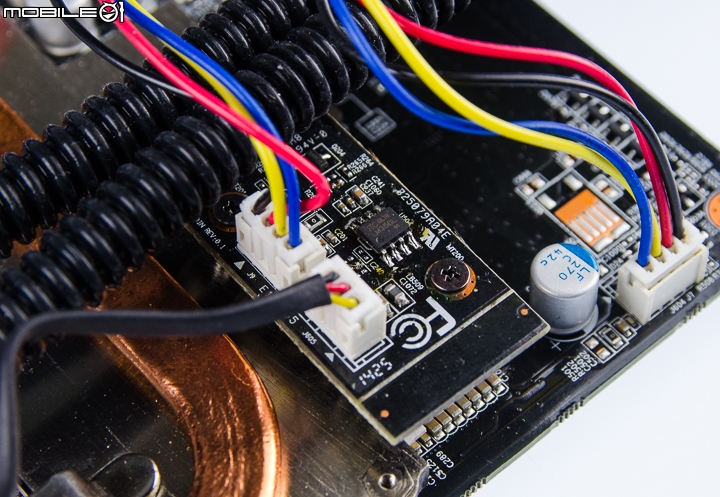

在顯示卡還有特別加入一個電路板來控制水冷幫浦的轉速。

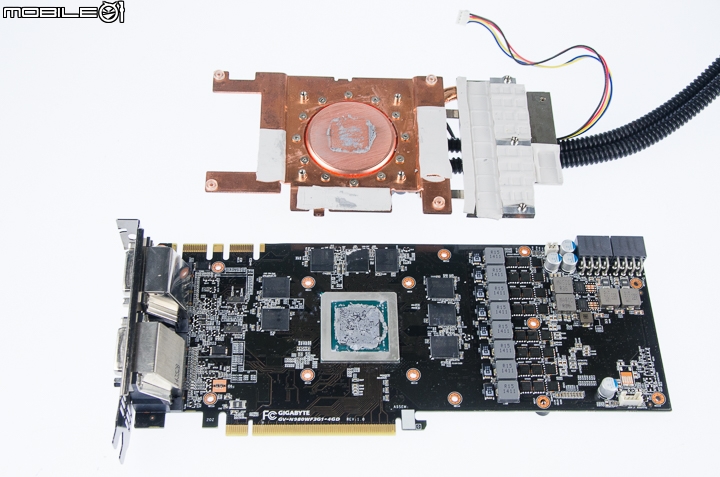

卸下散熱器後可以看到,在繪圖晶片以及記憶體的區域都是採用銅質金屬來作為吸熱基底,而主要供電料件的部分就是採用鋁質金屬來吸熱,並且也都有加入導熱片來增加散熱效率。

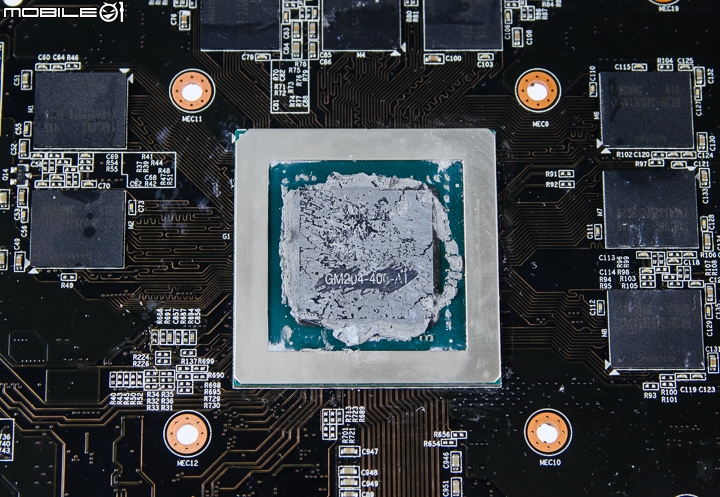

顯示卡搭載的Maxwell繪圖晶片,詳細型號為GM204-400-A1。

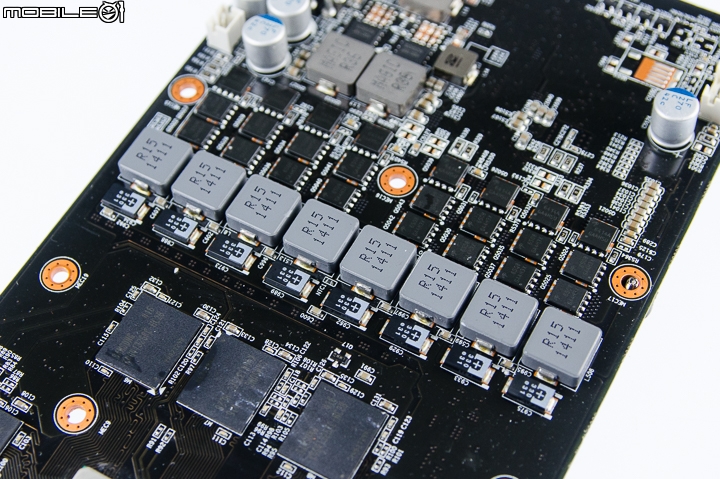

針對繪圖晶片的供電,這款顯示卡則是採用了8相供電的設計。

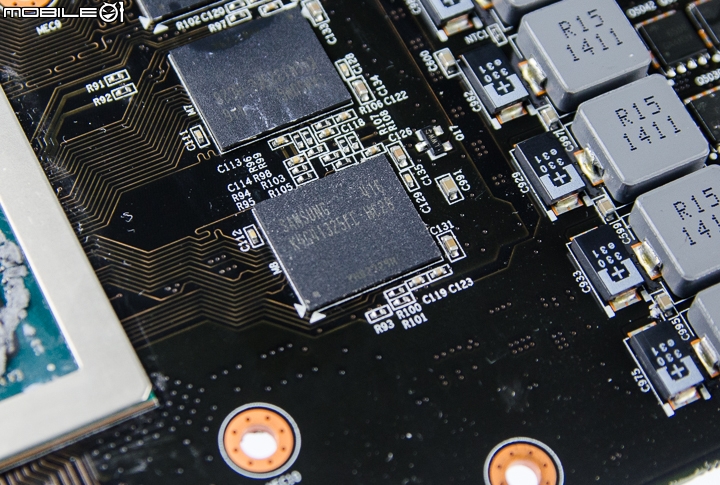

顯示卡上一共搭載了8顆Samsung推出的K4G41325FC-HC28 GDDR5記憶體顆粒,總容量為4GB。

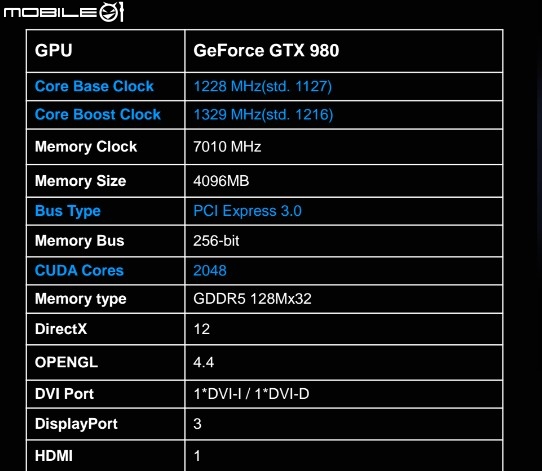

底下附上一張官方提供的單卡規格表給大家做個參考囉!從規格表上可以看到,這款Water Force 3X套件搭配的顯示卡預設核心時脈跟技嘉之前推出的G1 Gaming GTX980一樣,都已經預先超頻到1228MHz的運作時脈,而記憶體的運作時脈則跟公版GTX980一樣維持在1753MHz。


技嘉Water Force GTX980顯示卡

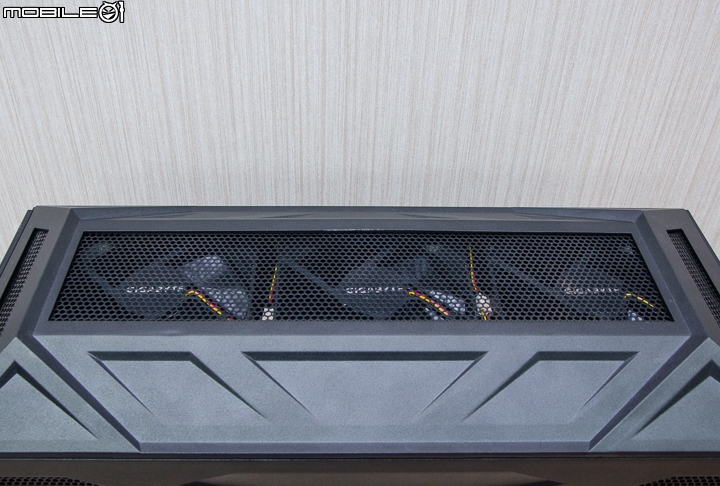

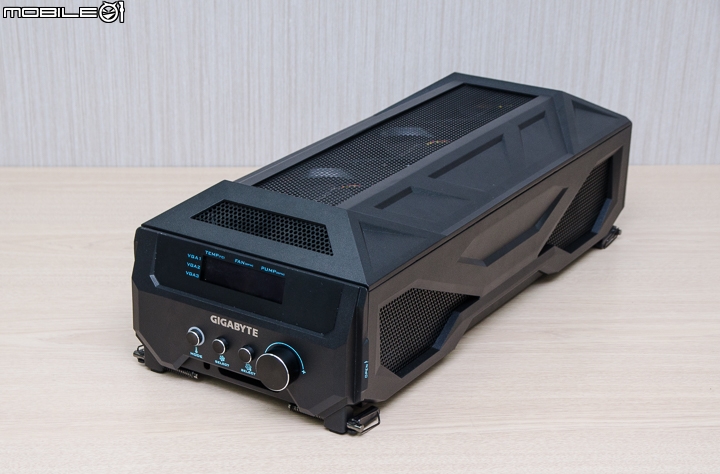

再來看水冷盒的部分,這個顯示卡套件所提供的水冷盒主要是用來擺放三張顯示卡的水冷散熱排,並且透過水冷盒上設置的三個風扇來加速散熱效率。

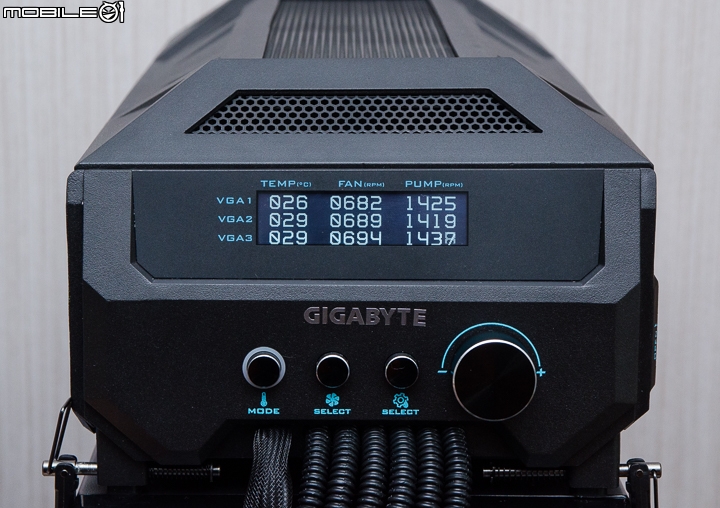

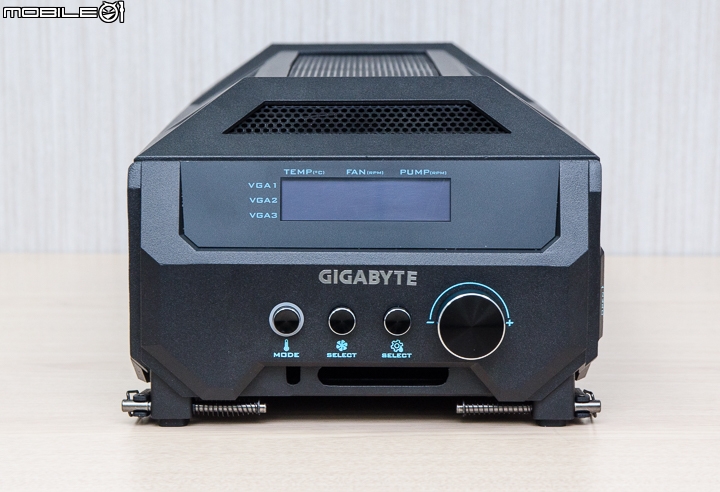

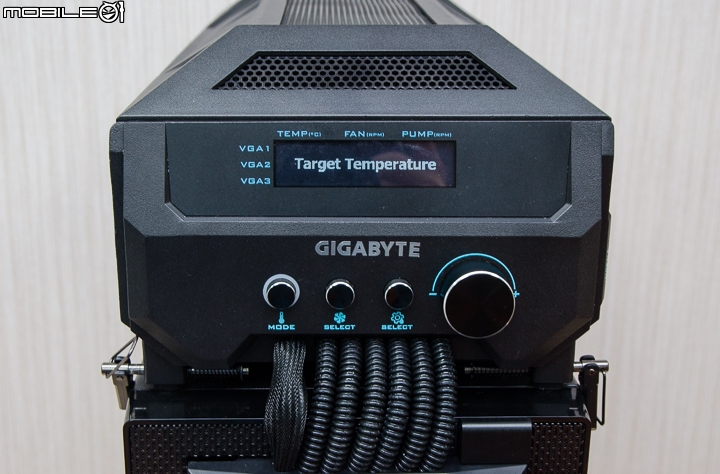

水冷盒前方有特別設置了一個資訊面板,可以讓使用者查看顯示卡溫度、風扇和水冷幫浦的轉速狀況。而面板底下還有設置了模式切換按鍵以及轉速控制旋鈕,可以讓使用者依照需求來調整溫控設定。

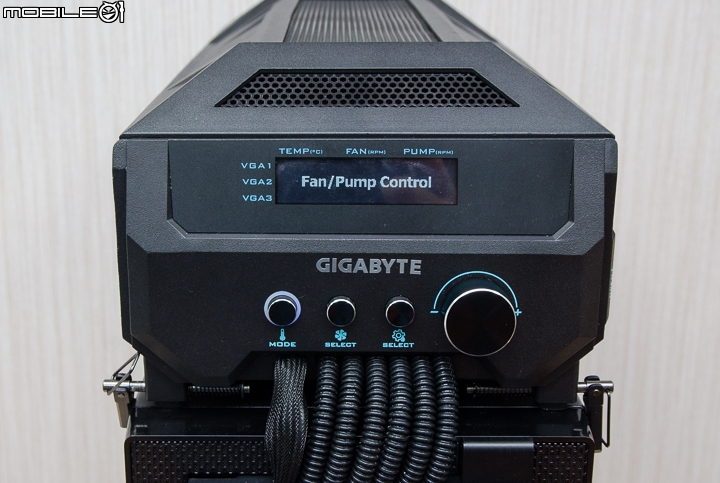

這個水冷盒一共提供了溫度以及轉速兩種溫控模式,其中溫度控制的部分,就是可以讓使用者先設定理想的溫度值,然後讓軟體來控制風扇以及水冷幫浦的轉速。而另一個模式就是可以透過風扇或是幫浦轉速的調整來控制散熱。

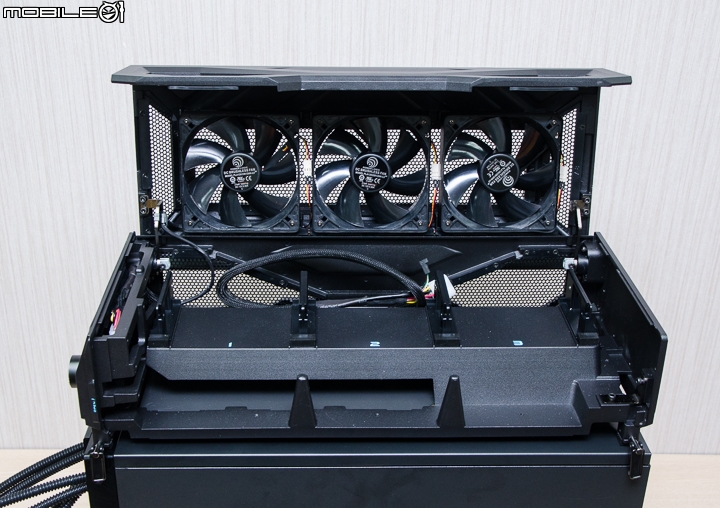

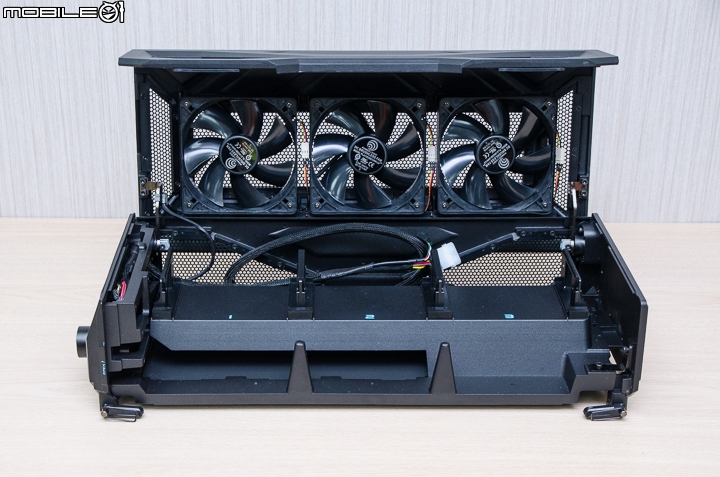

打開水冷盒的上蓋就可以看到水冷散熱排的放置空間和三個12公分的散熱風扇。


水冷盒上的三個風扇是Power Logic推出的PLA12025B12HH-LV風扇,是採用雙滾珠軸承的設計。

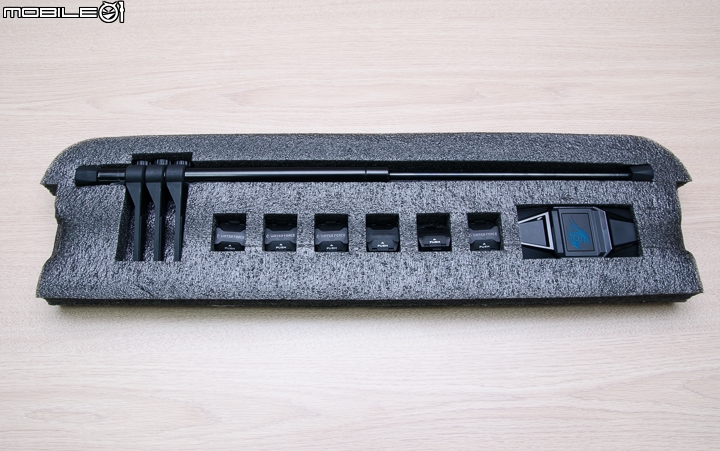

再來看到配件的部分,除了顯示卡以及水冷盒之外,包裝內還有提供了另個水冷管線夾、3 Way SLI橋接器以及一個顯示卡頂高支架。


而在行李箱夾層內還有放置紙本的配件說明、注意事項、快速安裝手冊驅動軟體光碟以及行李箱的鑰匙。

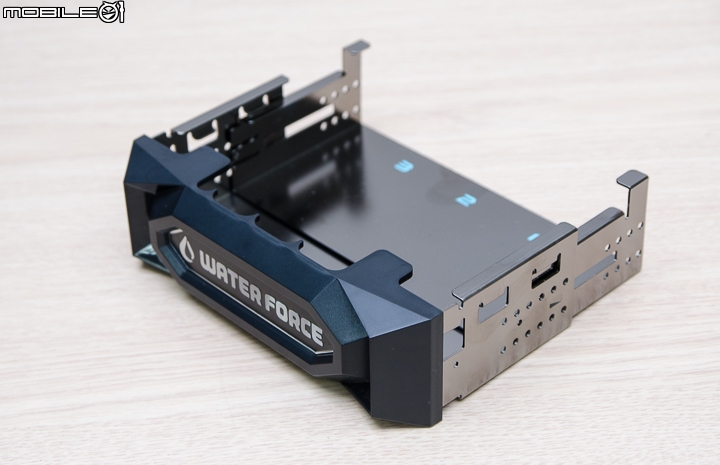

另外,套件包裝內還有提供一個5.25吋的檔板,可以用來固定水冷管線的位置。



技嘉Water Force 3X顯示卡套件實際安裝

看完這款顯示卡套件的外觀與規格設計之後,接著就來看看實際安裝的部分吧!這次與顯示卡套件搭配安裝的機殼是CoolerMaster推出的N600中型機殼。

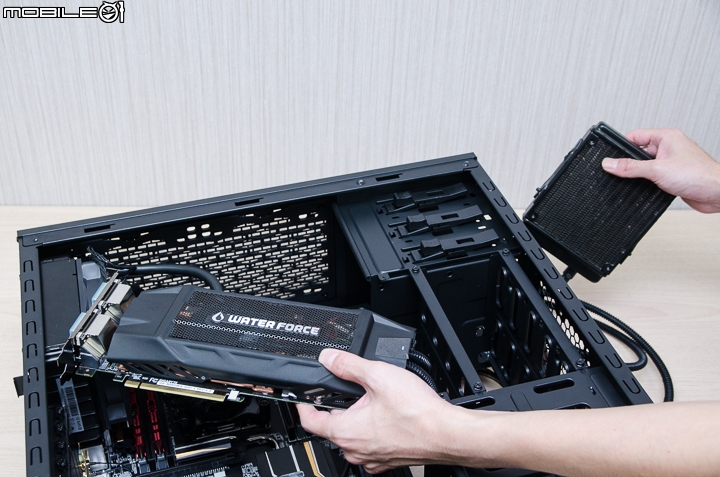

這款顯示卡套件的安裝設計,是將水冷盒放置在機殼的上方,所以在將顯示卡安裝到主機板之前,必須先將顯示卡的水冷排從5.25的區域拉出機殼外面。另外,在三張顯示卡上分別都有貼上一個順序號碼,主要是要對水冷盒上的溫度資訊,所以安裝顯示卡時,必須以從上到下321的順序來安裝,這樣才能夠正確對應水冷盒上的資訊面板,當溫度出現異常狀況時,就能夠直接知道是哪張顯示卡出問題。

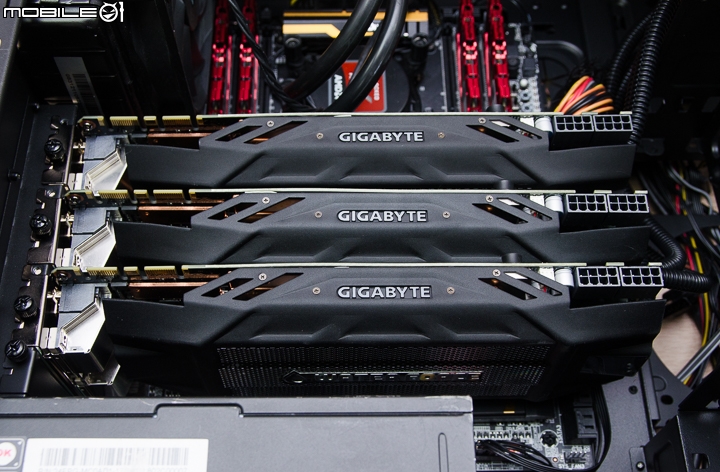

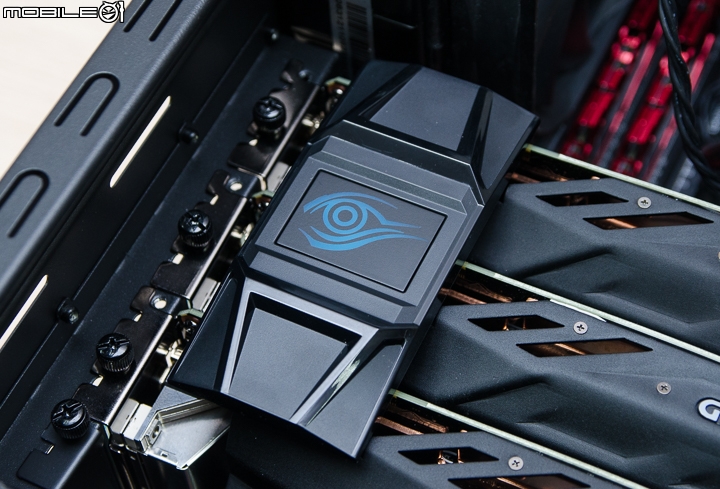

顯示卡安裝固定好之後,就可以先將3Way SLI的橋接器安裝上去。這個隨附的橋接器上也特別採用了技嘉近來顯示卡產品所使用的機械之眼圖樣,而且在實際運作時,也會顯示藍色背光。


安裝這個水冷套件時,會佔用到機殼一個5.25吋的空間,而且管線與水冷盒都會放在機殼上方,所以在選擇搭配的機殼時,建議選擇上方面沒有I/O裝置的機種會比較方便使用。

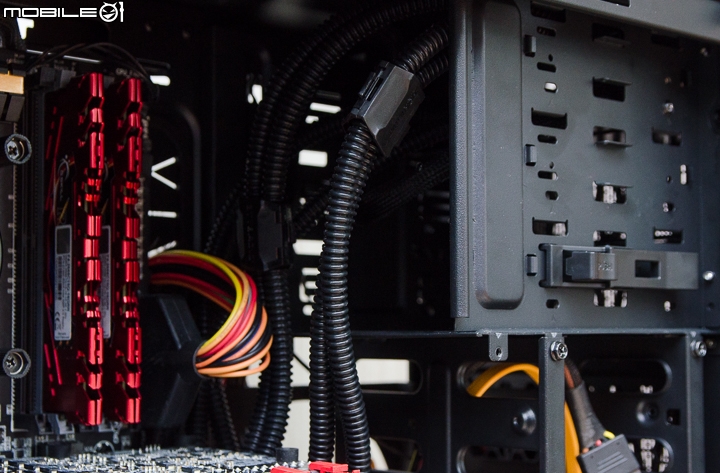

整理管線之前,可以先裝上配件內提供的夾管器會比較方便整理。

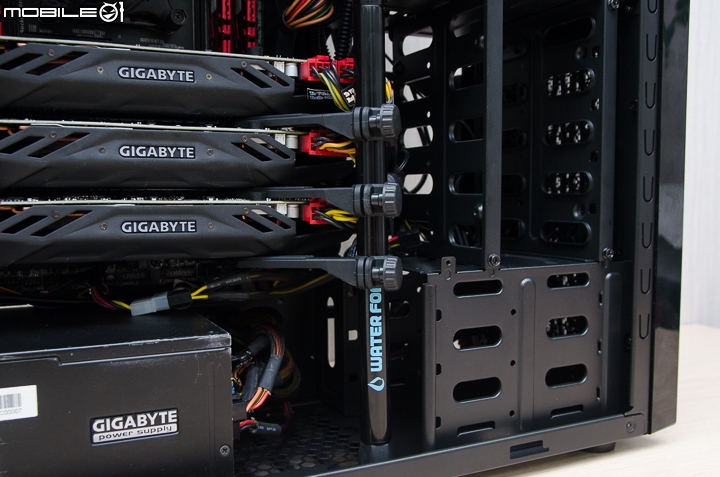

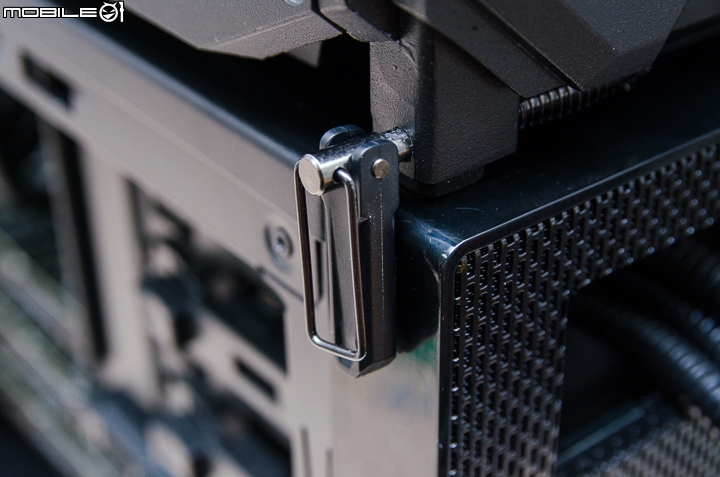

若是玩家們擔心板彎或是顯示卡太靠近的問題,也可以用配件內提供的頂高工具來支撐顯示卡。不過有一點需要注意的是,若是機殼空間較小的話,就必須要往內多推一點,不然固定的轉軸很容易超出機殼而無法關閉背板。

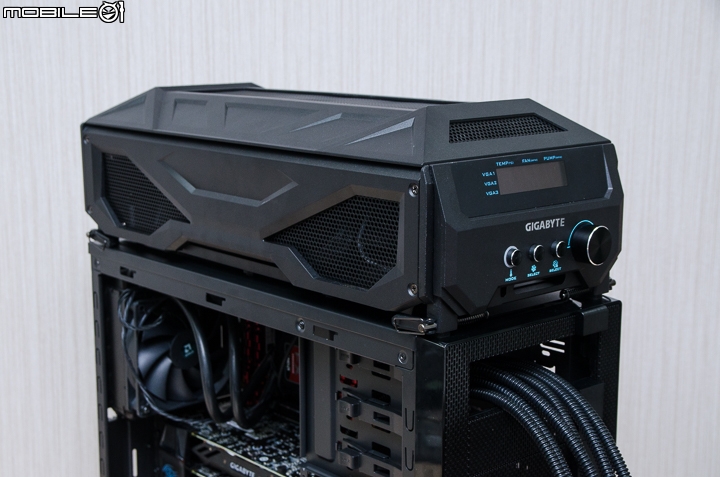

再來就將水冷盒放到機殼上面,擺放時,可以將水冷盒四個角落伸縮檔板拉出,以避免水冷盒翻落的狀況。

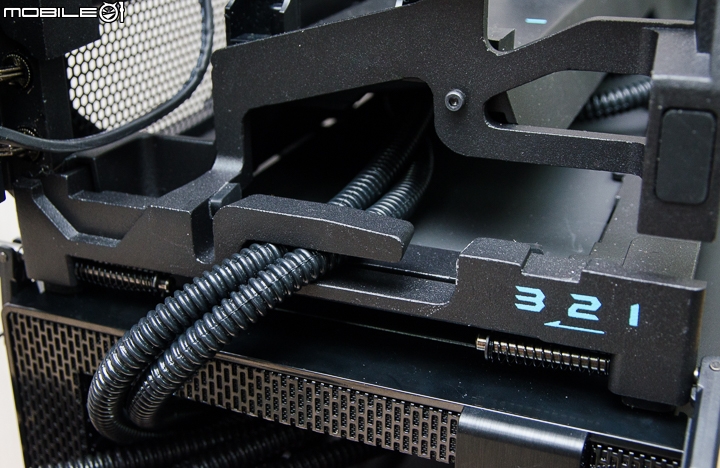

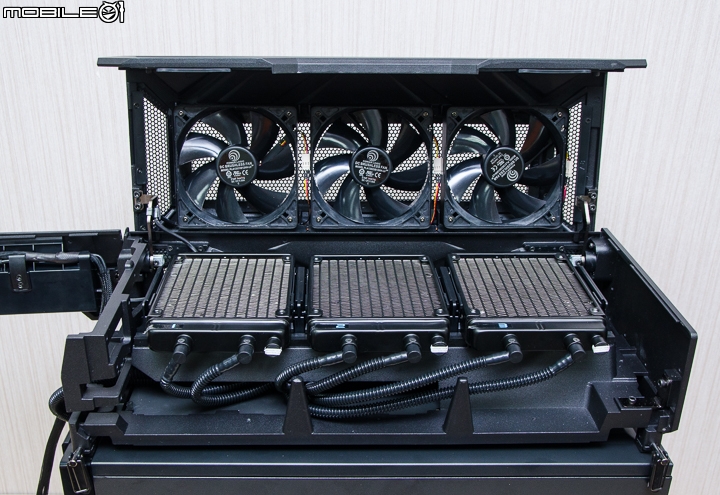

在水冷排上一樣也有順序的號碼標示,放置時水冷排時,就對應水冷盒上的號碼擺放。

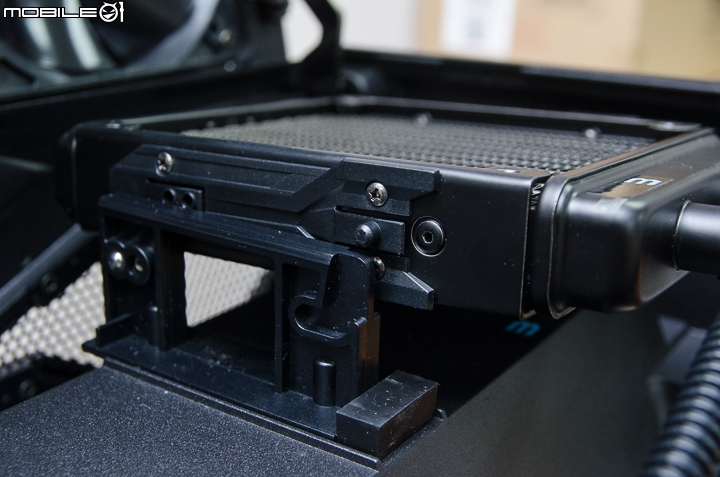

水冷排的放置架是採用溝槽的方式來固定,不需要另外鎖螺絲。


放置水冷排後,多出來的管線必須塞到水冷盒底下的空間,所以為了塞線整線比較容易一點,必須先從3號水冷排整理會比較方便一點,而且比較不會有管線纏繞的狀況。

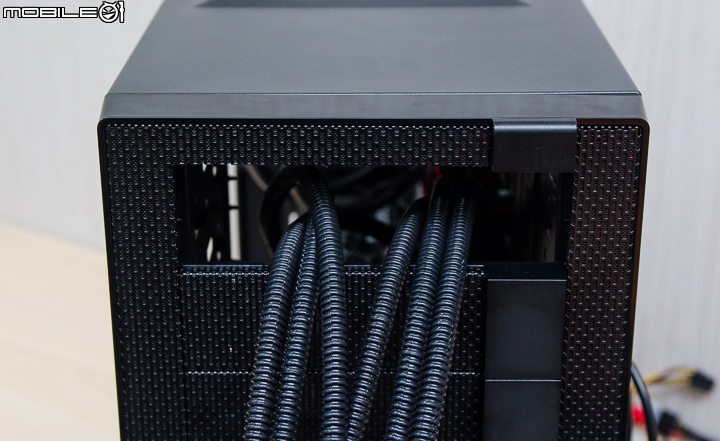

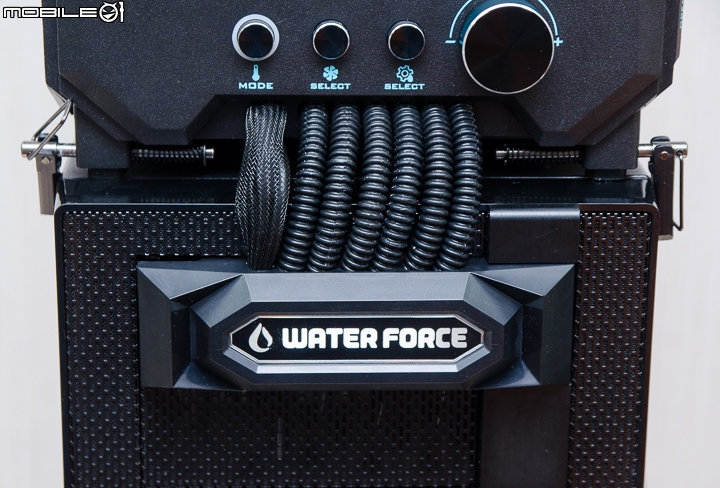

水冷管線整理好之後,就可以裝上配件內提供的5.25吋檔板來固定管線。

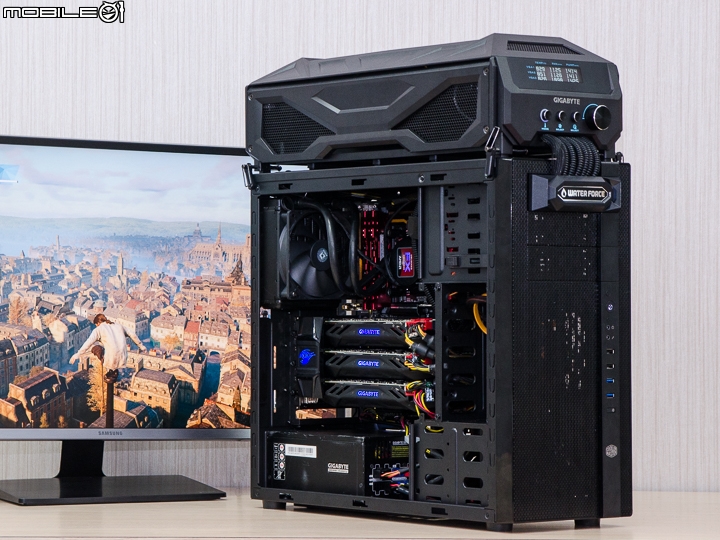

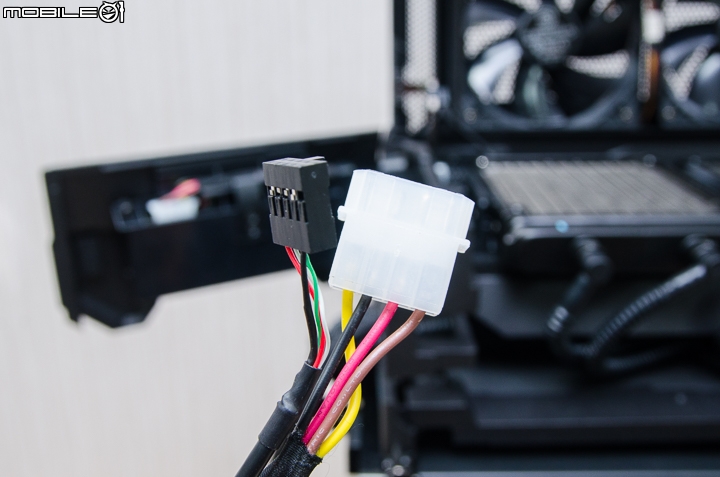

最後在將水冷盒上的電源以及USB接上就算是安裝完成囉!


當電源啟動後,水冷盒上的散熱風扇就會開始運轉,以加速水冷排的散熱效果。



實際效能測試

看完這個3Way 顯示卡套件的規格與安裝操作之後,最重要的還是要看一下這款套件的實際效能以及溫度控制表現囉!這次的效能測試,除了會看一下技嘉這款GV-N980X3WA-4GD顯示卡套件在3Way SLI的實際表現之外,也會另外測試一下僅安裝單張顯示卡時的效能表現,好讓網友可以比較一下單卡以及3Way SLI的效能差異。底下清單是測試這款顯示卡套件時所搭配的各項零組件,先給網友們做個參考囉!

處理器:Intel Core i7-5930K
主機坂:技嘉X99 UD5 WIFI
硬碟機:OCZ Vector 150 240GB固態硬碟
記憶體:G.Skill DDR4-2666 4GBx4
電源供應器:技嘉 ODIN 1200W
作業系統:Windows 7 SP1 64位元


3DMark軟體測試

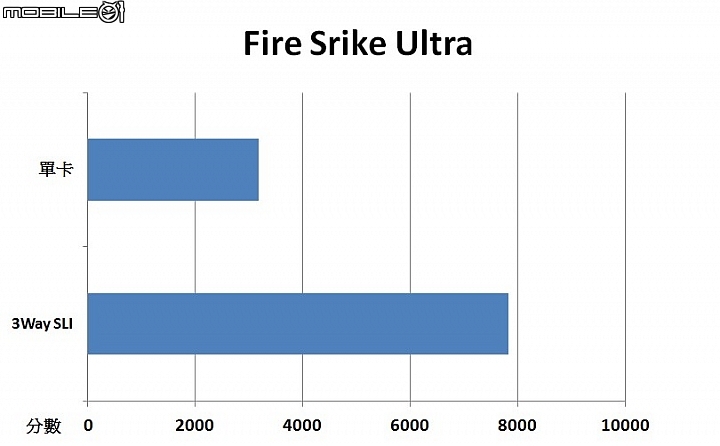

在Fire Srike Ultra場景時的測試結果,單張技嘉GV-N980X3WA-4GD顯示卡的效能總分為3179分、啟用3Way SLI之後的效能總分為7832分。

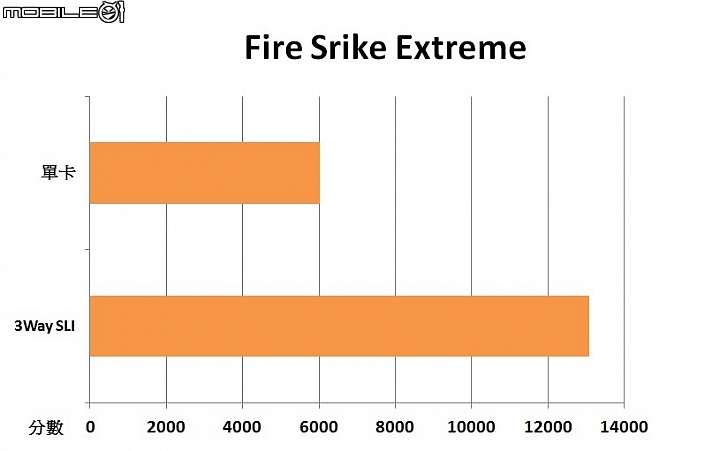

在Fire Srike Extreme場景時的測試結果,單張技嘉GV-N980X3WA-4GD顯示卡的效能總分為6017分、啟用3Way SLI之後的效能總分為13089分。

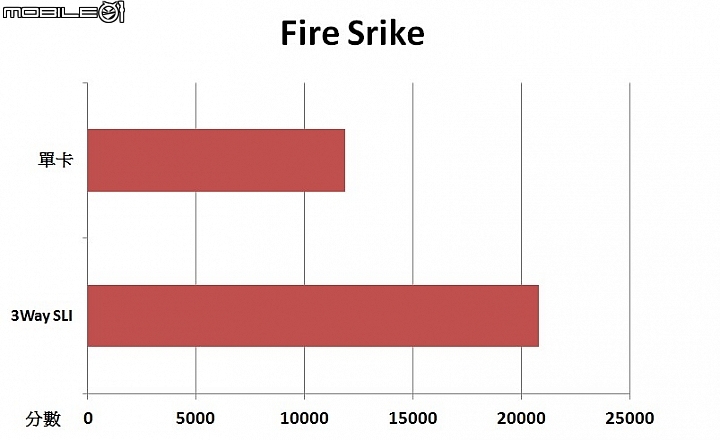

在Fire Srike場景時的測試結果,單張技嘉GV-N980X3WA-4GD顯示卡的效能總分為11856分、啟用3Way SLI之後的效能總分為20800分。




遊戲效能測試

在實際遊戲的部分,這次也分別測試了在Full HD(1920x1080) 以及4K(3820x2160)兩種解析度設定下,單張顯示卡以及3Way SLI啟用後的遊戲效能表現。

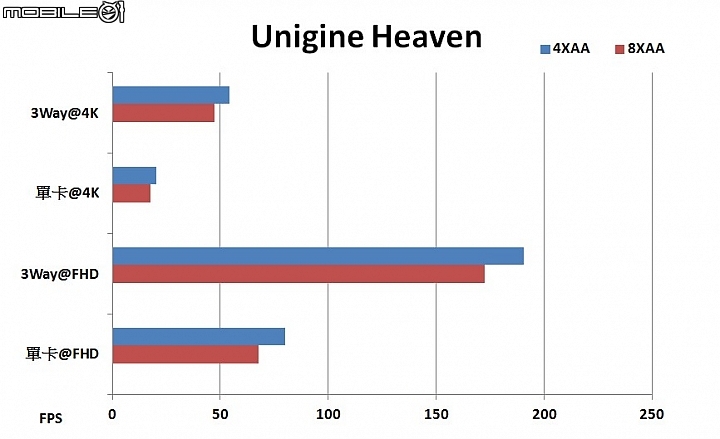

Unigine Heaven 4.0測試結果

當開啟解析度1920x1080以及4XAA與8X AA反鋸齒選項時,每秒平均畫面張數結果,單張技嘉GV-N980X3WA-4GD顯示卡為80FPS和67.7FPS,啟用3Way SLI之後的效能結果為190.7FPS和172.3FPS。

當開啟解析度3820x2160以及4XAA與8X AA反鋸齒選項時,每秒平均畫面張數結果,單張技嘉GV-N980X3WA-4GD顯示卡為20.3FPS和17.6FPS,啟用3Way SLI之後的效能結果為54.3FPS和47.4FPS。

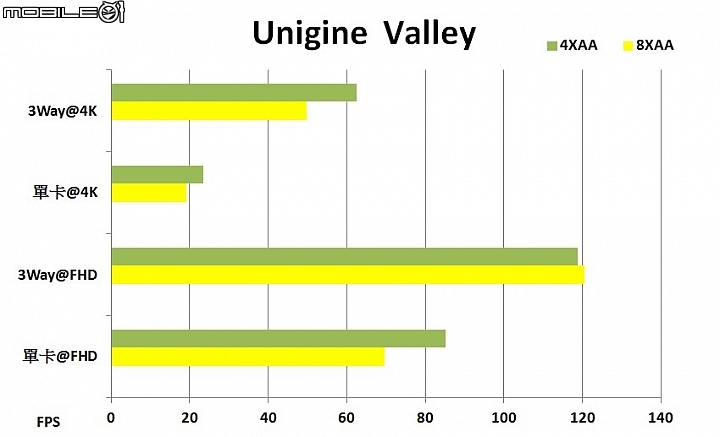

Unigine Valley測試結果

當開啟解析度1920x1080以及4XAA與8X AA反鋸齒選項時,每秒平均畫面張數結果,單張技嘉GV-N980X3WA-4GD顯示卡為85.2FPS和69.7FPS,啟用3Way SLI之後的效能結果為118.8FPS和120.4FPS。
當開啟解析度3820x2160以及4XAA與8X AA反鋸齒選項時,每秒平均畫面張數結果,單張技嘉GV-N980X3WA-4GD顯示卡為23.4FPS和19.2FPS,啟用3Way SLI之後的效能結果為62.5FPS和49.8FPS。

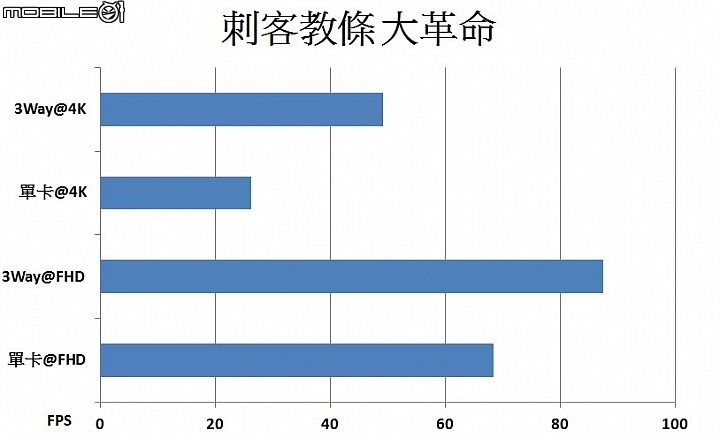

刺客教條大革命遊戲測試

開啟解析度1920x1080,並將各項顯示效果等級設定為高時,單張技嘉GV-N980X3WA-4GD顯示卡每秒平均遊戲畫面張數結果為68.29FPS;啟用3Way SLI之後每秒平均遊戲畫面張數結果為87.48FPS。

開啟解析度3840x2160,並將各項顯示效果等級設定為高時,單張技嘉GV-N980X3WA-4GD顯示卡每秒平均遊戲畫面張數結果為26.31FPS;啟用3Way SLI之後每秒平均遊戲畫面張數結果為49.22FPS。

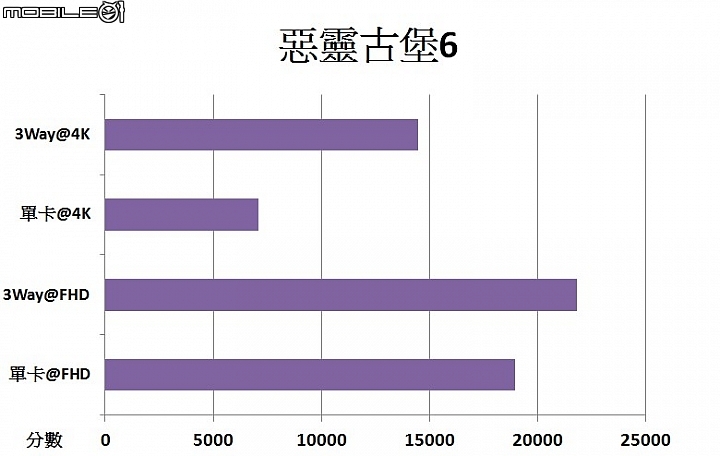

惡靈古堡6遊戲測試

當開啟解析度1920x1080,並將反鋸齒選項設定為FX AA時的測試結果,單張技嘉GV-N980X3WA-4GD顯示卡的總分結果為18938分;啟用3Way SLI之後,效能總分為21807分。

當開啟解析度3840x2160,並將反鋸齒選項設定為FX AA時的測試結果,單張技嘉GV-N980X3WA-4GD顯示卡的總分結果為7101分;啟用3Way SLI之後,效能總分為14473分。

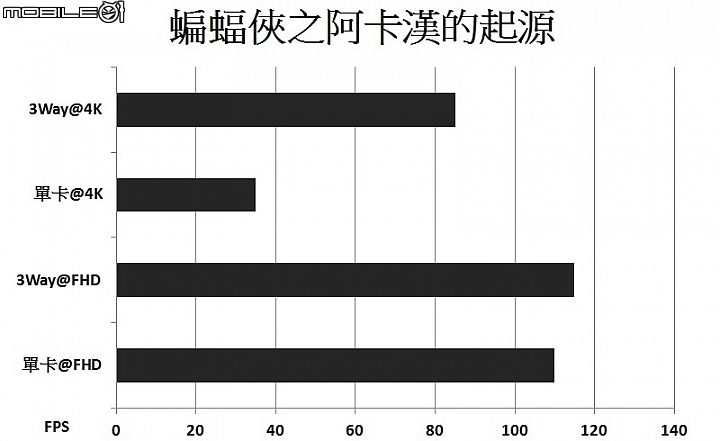

蝙蝠俠之阿卡漢的起源遊戲測試

開啟解析度1920x1080,並將各項顯示效果等級設定為High時,單張技嘉GV-N980X3WA-4GD顯示卡每秒平均遊戲畫面張數結果為110FPS;啟用3Way SLI之後每秒平均遊戲畫面張數結果為115FPS。

開啟解析度3840x2160,並將各項顯示效果等級設定為高時,單張技嘉GV-N980X3WA-4GD顯示卡每秒平均遊戲畫面張數結果為35FPS;啟用3Way SLI之後每秒平均遊戲畫面張數結果為85FPS。

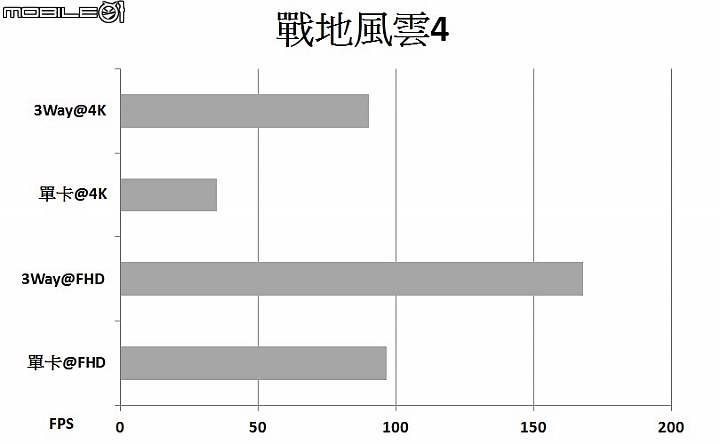

戰地風雲4遊戲測試

開啟解析度1920x1080,並將顯示效果等級設定為最高時,單張技嘉GV-N980X3WA-4GD顯示卡每秒平均遊戲畫面張數結果為96.7FPS;啟用3Way SLI之後每秒平均遊戲畫面張數結果為167.97FPS。

開啟解析度3840x2160,並將各項顯示效果等級設定為高時,單張技嘉GV-N980X3WA-4GD顯示卡每秒平均遊戲畫面張數結果為34.96FPS;啟用3Way SLI之後每秒平均遊戲畫面張數結果為90.4FPS。

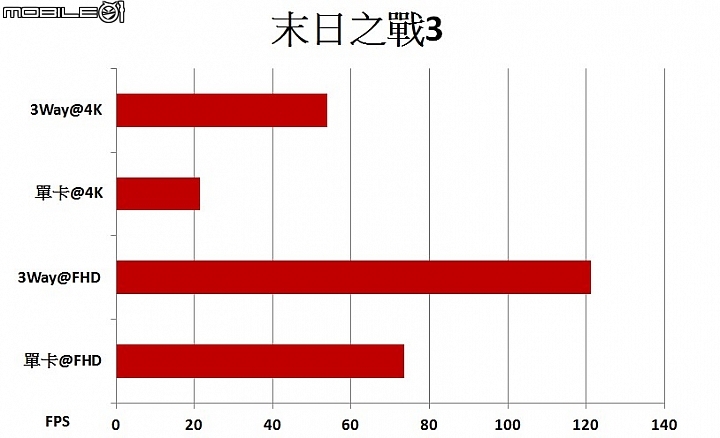

末日之戰3遊戲測試

開啟解析度1920x1080,並將各項顯示效果設定為非常高與開啟FXAA反鋸齒選項時,單張技嘉GV-N980X3WA-4GD顯示卡每秒平均遊戲畫面張數結果為73.65FPS;啟用3Way SLI之後每秒平均遊戲畫面張數結果為121.22FPS。

開啟解析度3840x2160,並將各項顯示效果等級設定為高時,單張技嘉GV-N980X3WA-4GD顯示卡每秒平均遊戲畫面張數結果為21.31FPS;啟用3Way SLI之後每秒平均遊戲畫面張數結果為54.01FPS。

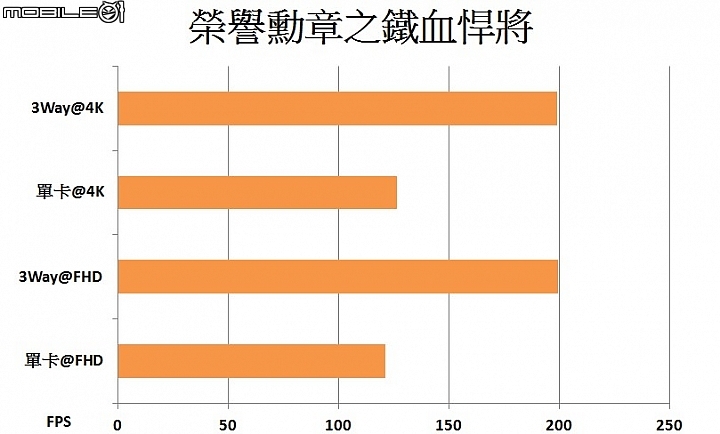

榮譽勳章之鐵血悍將遊戲測試

開啟解析度1920x1080,並將顯示選項設定為最高時,每秒平均遊戲畫面張數結果,單張技嘉GV-N980X3WA-4GD顯示卡每秒平均遊戲畫面張數結果為121.2FPS;啟用3Way SLI之後每秒平均遊戲畫面張數結果為199.33FPS。

開啟解析度3840x2160,並將各項顯示效果等級設定為高時,單張技嘉GV-N980X3WA-4GD顯示卡每秒平均遊戲畫面張數結果為126.66FPS;啟用3Way SLI之後每秒平均遊戲畫面張數結果為199FPS。

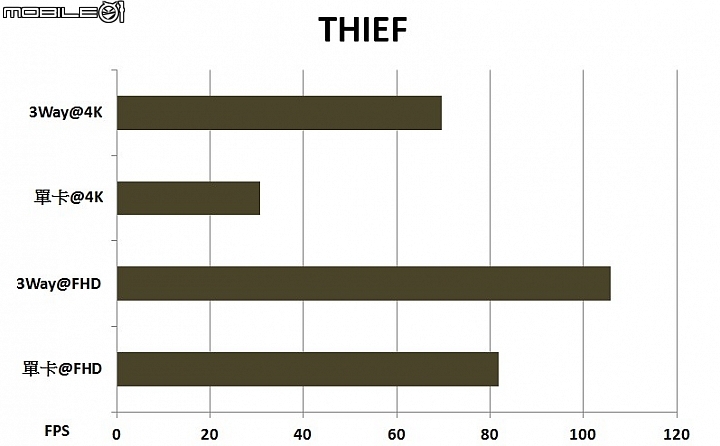

THIEF遊戲測試

開啟解析度1920x1080,並將顯示選項設定為Very High時,單張技嘉GV-N980X3WA-4GD顯示卡每秒平均遊戲畫面張數結果為81.8FPS;啟用3Way SLI之後每秒平均遊戲畫面張數結果為108.8FPS。

開啟解析度3840x2160,並將各項顯示效果等級設定為高時,單張技嘉GV-N980X3WA-4GD顯示卡每秒平均遊戲畫面張數結果為30.7FPS;啟用3Way SLI之後每秒平均遊戲畫面張數結果為69.6FPS。

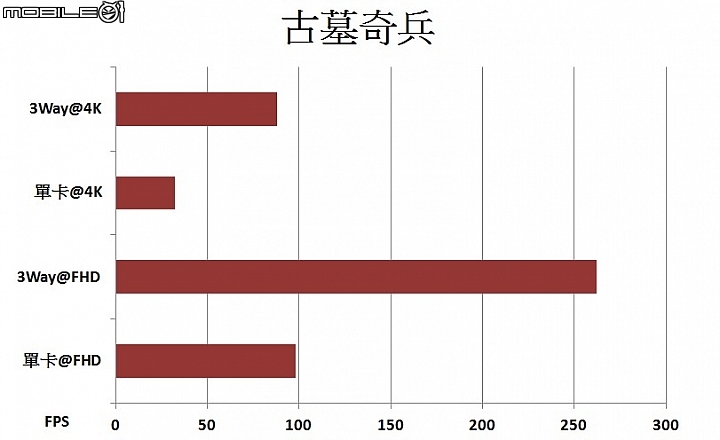

古墓奇兵遊戲測試

開啟解析度1920x1080,並將顯示選項設定為非常高時,單張技嘉GV-N980X3WA-4GD顯示卡每秒平均遊戲畫面張數結果為98FPS;啟用3Way SLI之後每秒平均遊戲畫面張數結果為262.3FPS。

開啟解析度3840x2160,並將各項顯示效果等級設定為高時,單張技嘉GV-N980X3WA-4GD顯示卡每秒平均遊戲畫面張數結果為32.4FPS;啟用3Way SLI之後每秒平均遊戲畫面張數結果為88FPS。

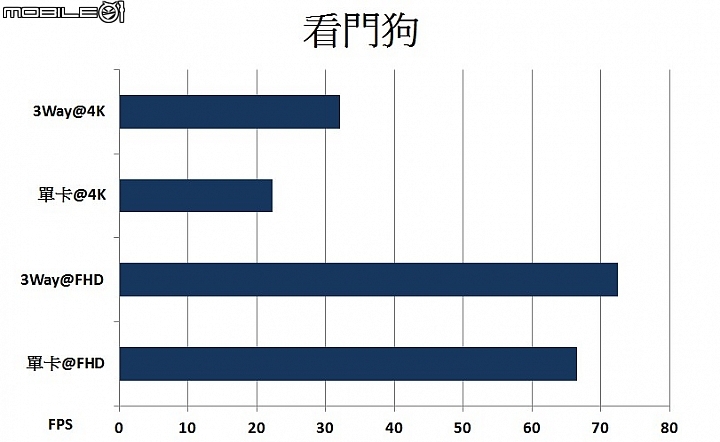

看門狗遊戲測試

開啟解析度1920x1080,並將顯示選項設定皆為Ultra時,單張技嘉GV-N980X3WA-4GD顯示卡每秒平均遊戲畫面張數結果為66.61FPS;啟用3Way SLI之後每秒平均遊戲畫面張數結果為72.53FPS。

開啟解析度3840x2160,並將各項顯示效果等級設定為高時,單張技嘉GV-N980X3WA-4GD顯示卡每秒平均遊戲畫面張數結果為22.32FPS;啟用3Way SLI之後每秒平均遊戲畫面張數結果為32.13FPS。


溫度測試

待機運作溫度

再來看到顯示卡實際運作的溫度以及耗電量的測試吧!首先在溫度測試的部分,在室溫26℃,且系統與顯示卡都處於待機狀態時,從資訊面板上可以看到這三張顯示卡的溫度大約都在26~30℃之間。

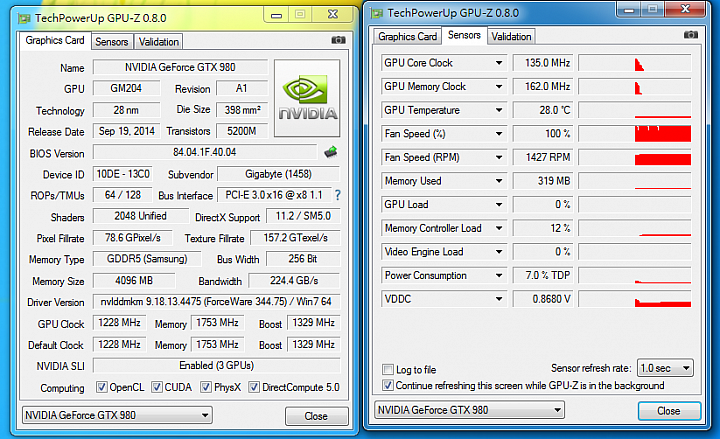

實際用GPUz軟體查看時,溫度也大約在28℃上下,跟資訊面板顯示的數據相差不多。


燒機運作溫度

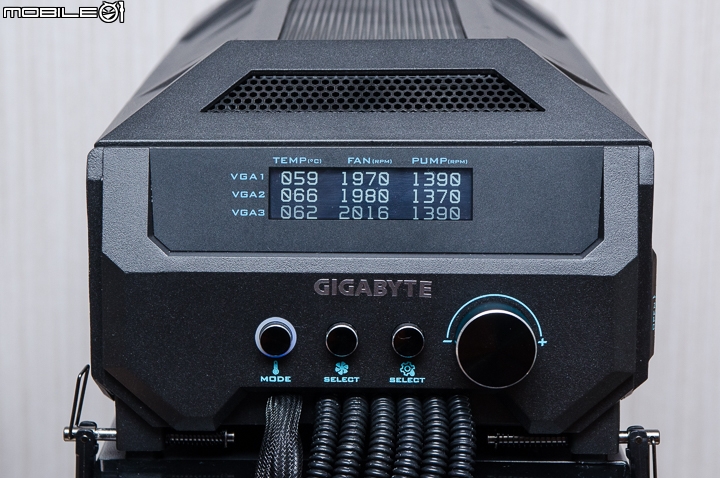

接著實際使用Furmark軟體燒機15分鐘之後,從資訊面板上可以看到最底下的顯示卡溫度最低,是為59℃;而夾在中間的第二張顯示卡溫度就比較高一點,是為66℃;至於最上面的顯示卡溫度則是為62℃。

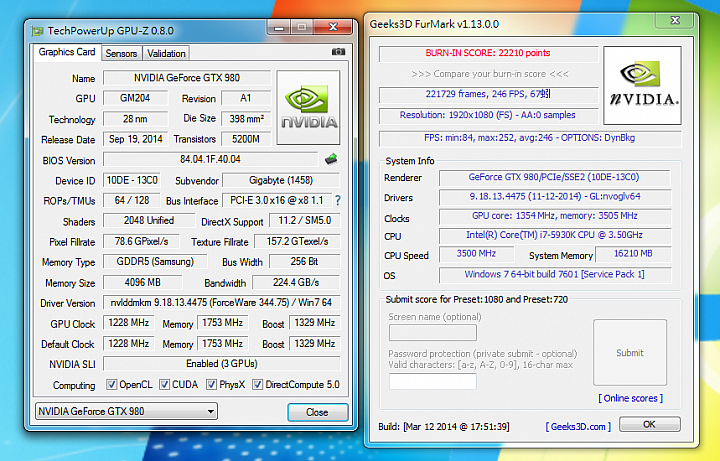

從Furmark軟體的資訊結果來看,顯示卡運作溫度則能夠控制在67℃以內。



耗電量測試

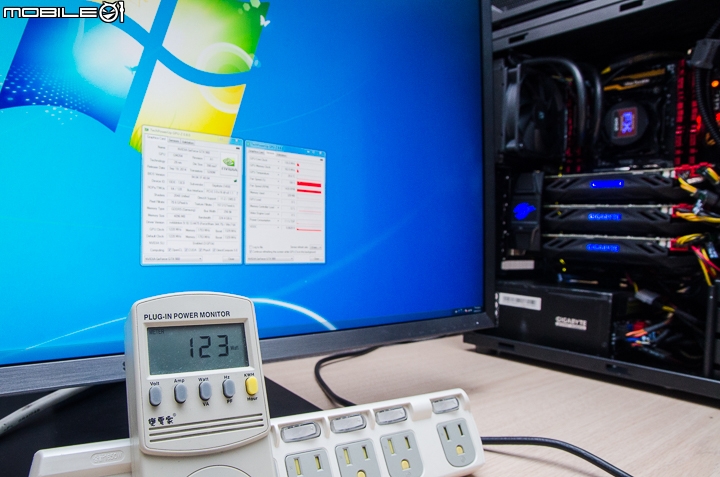

最後看到耗電量測試的部分,當啟用3 Way SLI狀態時,在系統與顯示卡待機的情況下,耗電量大約是在123瓦。

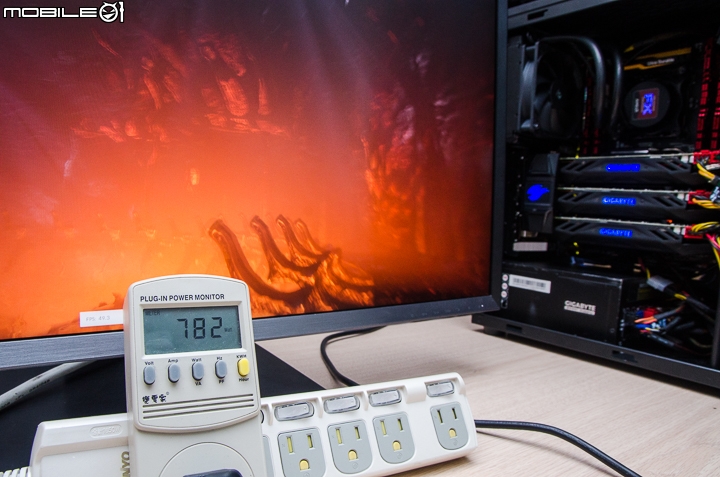

開啟3 Way SLI執行3DMark測試軟體時,系統總耗電量大約會達到782瓦。


開啟3 Way SLI玩刺客教條大革命遊戲時,系統總耗電量大約是583瓦。

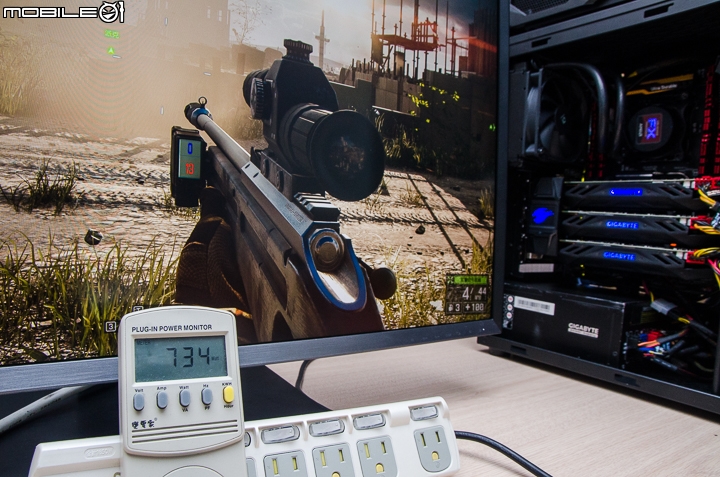

開啟3 Way SLI玩戰地風雲4遊戲,系統總耗電量大約是734瓦。

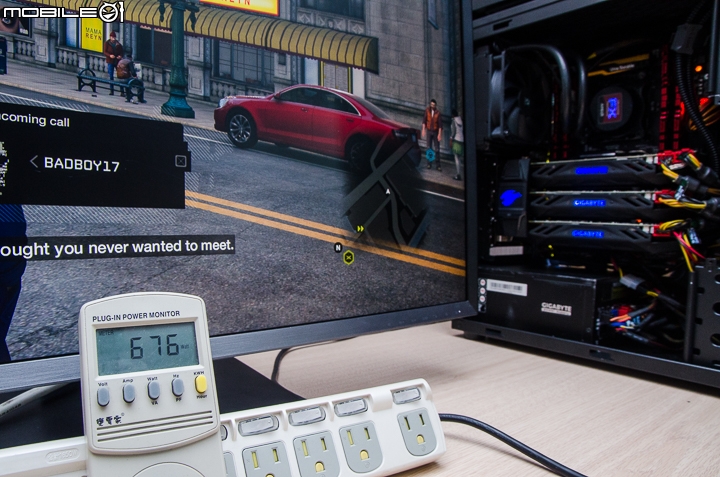

開啟3 Way SLI玩看門狗遊戲時,系統總耗電量大約是676瓦。

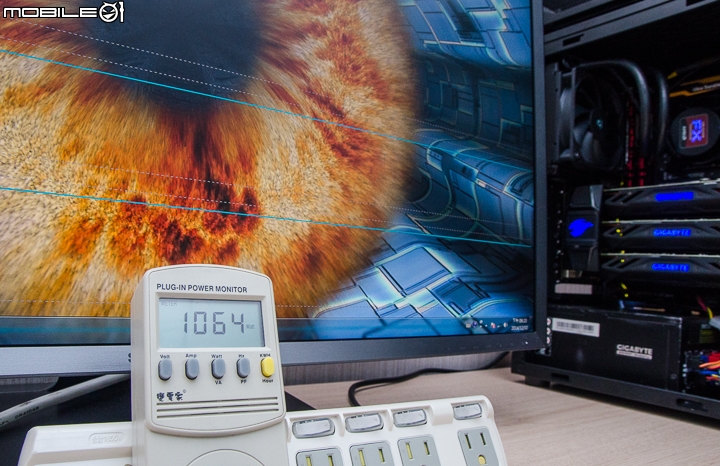

最後一樣啟用3 Way SLI功能,並使用Furmark軟體燒機測試時,系統總耗電量會達到1064瓦左右。


測試總結

有些玩家為了要增加遊戲的流暢度,會考慮直接安裝兩張以上的同款顯示卡來組個SLI或是CrossFireX,不過,安裝多顯示卡固然是可以增加遊戲效能表現,但由於大部分顯示卡都是採用空冷散熱,並且是由側邊進風的散熱設計,所以實際安裝多張顯示卡時,常常會因為主機板的限制,讓顯示卡之間的距離過近,特別是組裝三張以上的顯示卡時,更容易會有這樣的情況,所以技嘉這次推出的WaterForce 3X顯示卡套件組合,才會使用一體式水冷來取代一般的空冷散熱器。而實際測試後也可以發現,這款顯示卡套件不僅在待機狀態的時候,能夠將顯示卡溫度控制在30℃以內,既使三張顯示卡一起燒機測試時,溫度也能夠保持在60~70℃之間,確實是能夠明顯改善過往組裝多顯示卡時常會遇到的過熱問題。

再來看到數據的部分,從各項軟體與遊戲的測試結果來看,若是只是開Full HD解析度時,單卡與3Way SLI的效能表現,大約只有1.5~1.7倍左右的差距,大約只跟2Way SLI差不多。但當解析度開到4K的時候,兩者差距大約可以達到2.5~2.7倍左右的效能差距。換句話說,如果只有一般Full HD需求的話,單卡或是2 Way SLI其實就還蠻夠用。但若是想要開4K解析度來玩遊戲的話,3 Way SLI還是會比較流暢一些。

整體來看的話,技嘉這款3Way顯示卡套件,除了有預設超頻來提昇效能表現之外,改用了水冷的散熱設計之後,也的確讓顯示卡的運作溫度明顯降低許多。只不過,因為顯示卡上的水冷管線較長,若是機殼空間較小的話,整線工作就得花上不少心力,而且水冷盒是放置在機殼上方,所以在挑選搭配機殼時,機殼的上方除了需要是平整的表面之外,前置I/O的位置也必須在機殼的前方或是側邊會比較好用一點。
