技嘉近來在X99 Gaming系列中再度推出了一款型號為X99M Gaming 5的主機板,跟之前幾款X99 Gaming主機板比較不一樣的地方,就是這款X99M Gaming 5是採用尺寸較小的Micro-ATX的規格設計。雖然主機板尺寸縮小,但仍然有提供三組PCIex16、一組SATA Express、兩組M.2(固態硬碟&無線網卡)以及八組SATA 6Gb/s等擴充規格,而且在Gaming系列針對音效品質所加入的AMP-UP、DAC-UP等特色,一樣也有導入這款主機板,對於著重音效以及組裝體積的玩家來說,多了一個新的主機板選擇。



主機板外觀與硬體規格

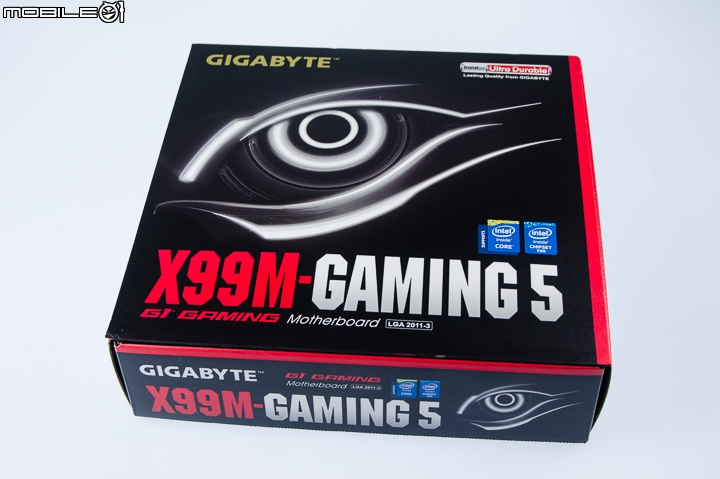

技嘉這次推出Micro ATX規格的X99主機板是屬於自家的Gaming系列,外盒包裝一樣也是採用紅黑配色以及機械之眼的logo。

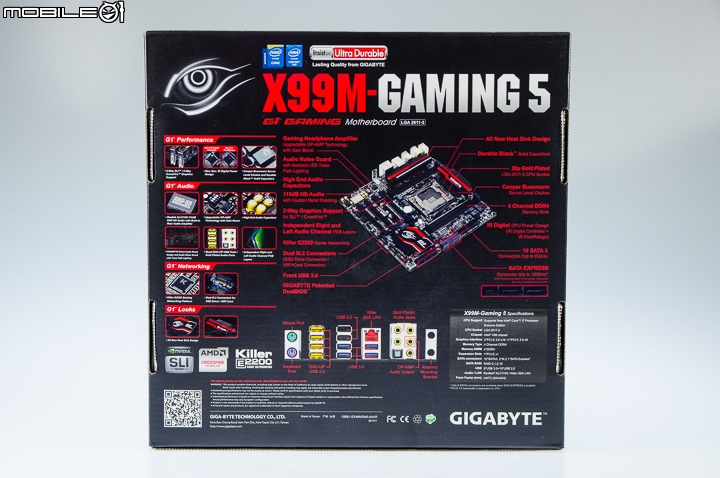

外盒的背面標示了這款主機板所加入了的幾個主要特色以及重點規格。像是針對效能與供電的G1 Performance、強調音效品質的G1 Audio、加強網路傳輸的G1 Networking以及紅黑色散熱片設計的G1 Looks等特色,都有導入這款X99M Gaming 5主機板。

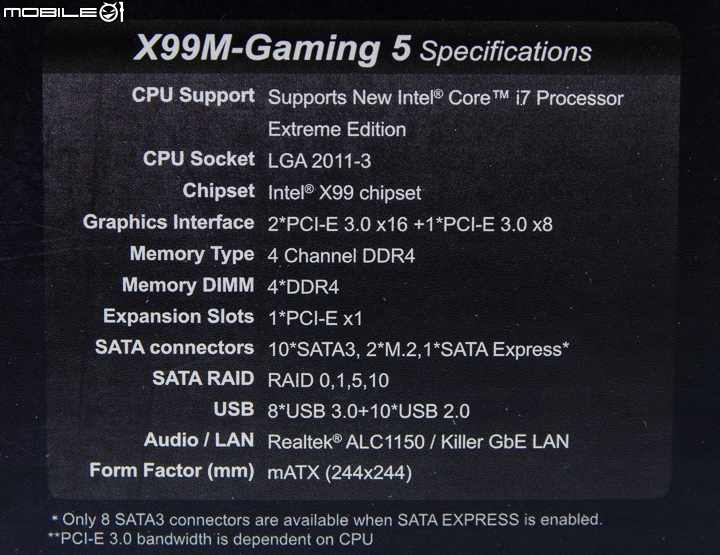

底下附上這款主機版的幾個重點規格,先給大家做個參考。

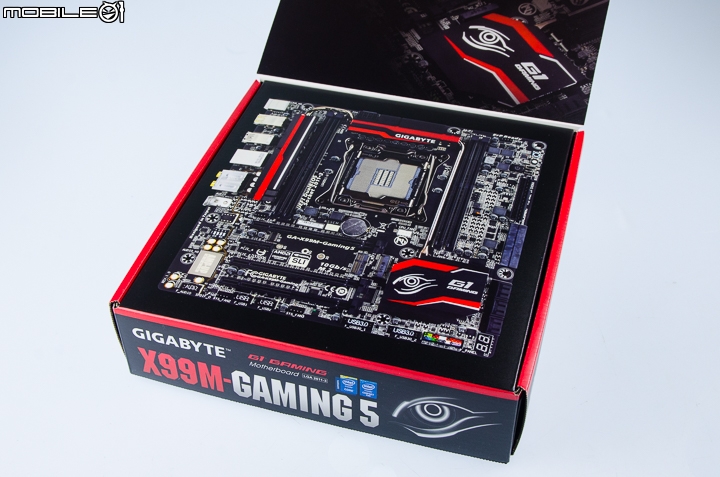

打開上蓋之後可以看到,這次X99M Gaming 5並沒有像之前幾款產品一樣是採用鏤空的設計,而是將主機板的外觀照片直接印在紙盒上。

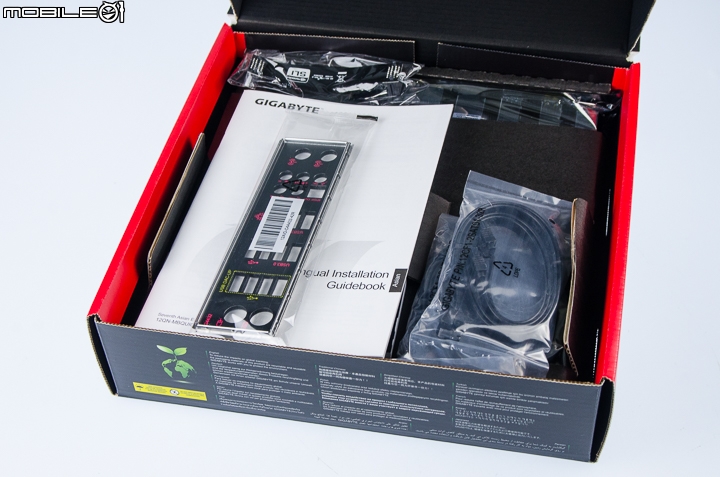

包裝上層放置的是這款主機板所提供的配件,其中包含了紙本的使用手冊與軟體安裝說明書、驅動程式軟體光碟、SLI橋接線、四條SATA傳輸線以及I/O背板。

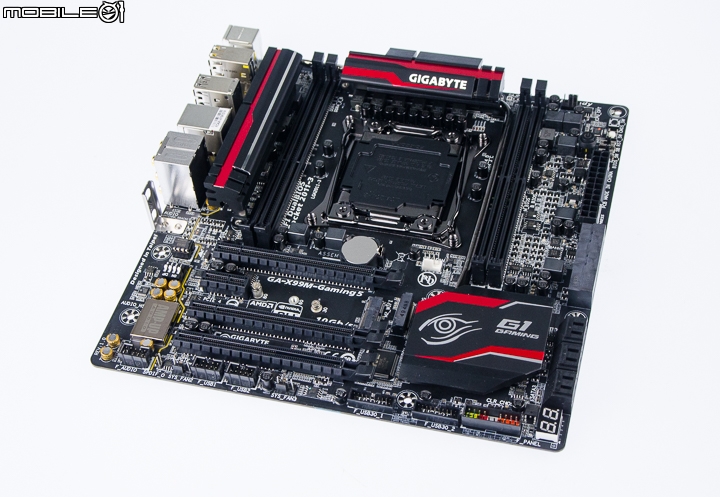

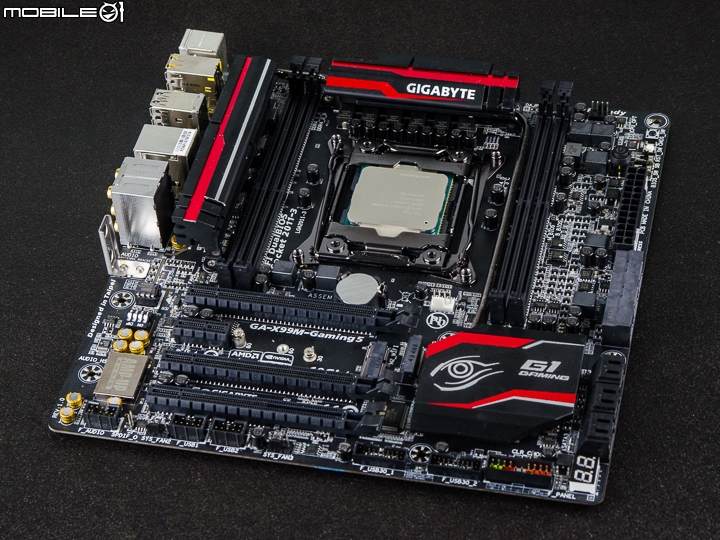

接著就來看這款主機板的外觀與規格設計吧!技嘉推出的X99M Gaming 5是採用Micro ATX規格的尺寸設計,並且在散熱片的外型搭配也跟其它G1系列主機板一樣是採用紅黑的配色。

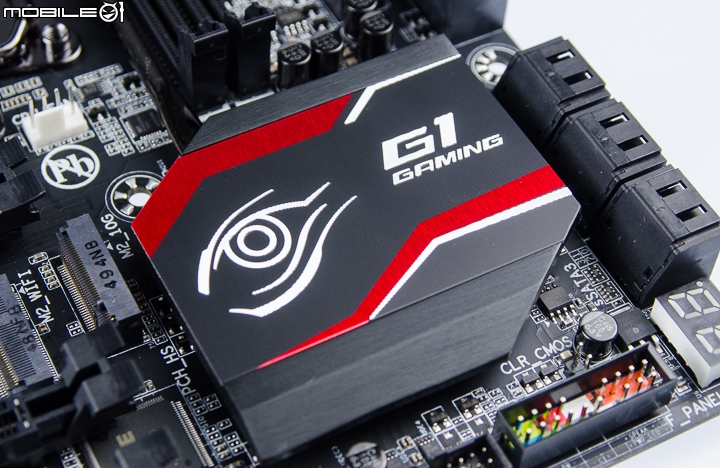

晶片組上的散熱片還有加上G1系列的機械之眼logo。

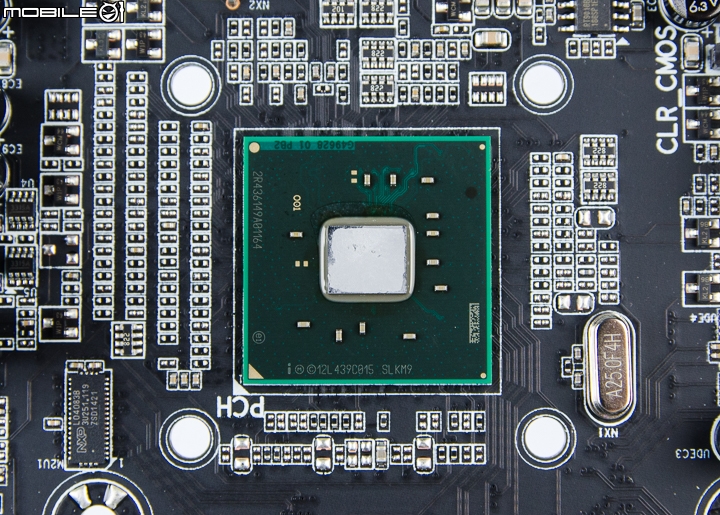

卸下散熱器之後就可以看到這款主機板所搭載的Intel X99晶片組。

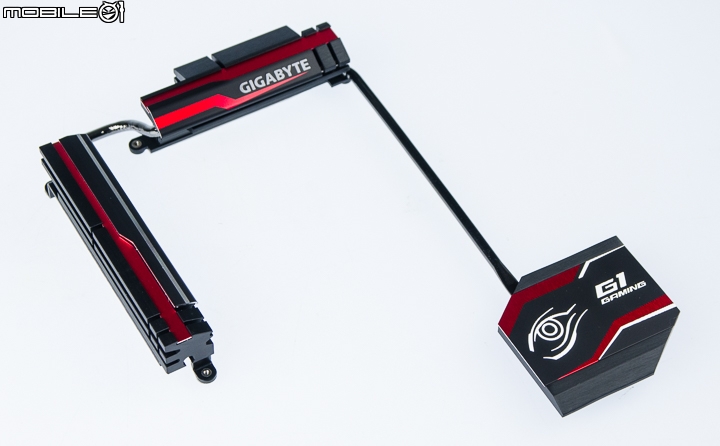

在處理器供電元件以及晶片組上的散熱之間,還有加入6mm規格的熱導管連結,用以增加主機板的散熱效率。

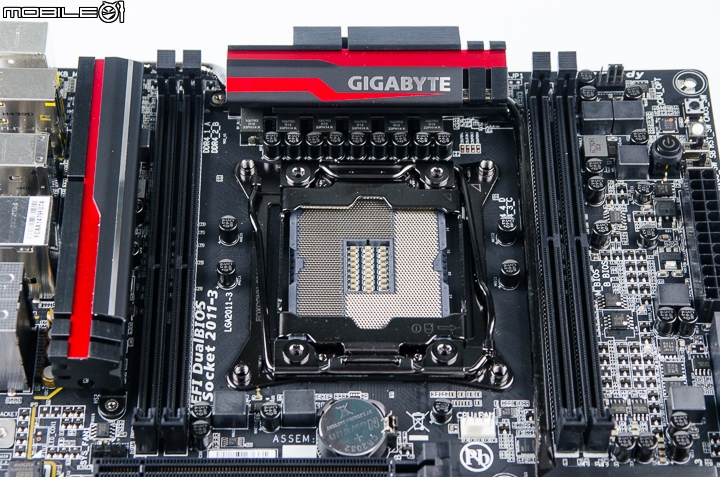

這款主機板可支援LGA2011-V3腳位的處理器,並且在傳輸針腳上還有採用30μ的鍍金處理,減少因為氧化所造成的接觸不良問題,增加耐用度。記憶體的部分,傳輸針腳一樣也是採用30μ的鍍金處理,並可支援4通道的記憶體傳輸技術。不過,因為主機板尺寸的關係,只能夠設置4組DDR4記憶體插槽。

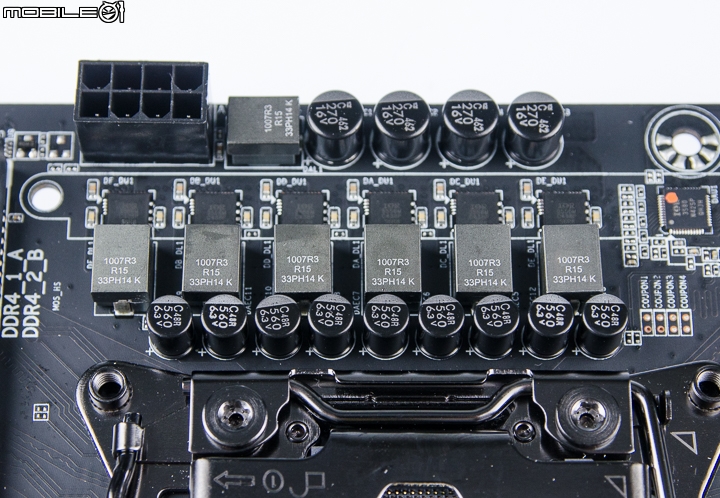

針對處理器供電的部分,這款主機板是採用6相供電的設計。

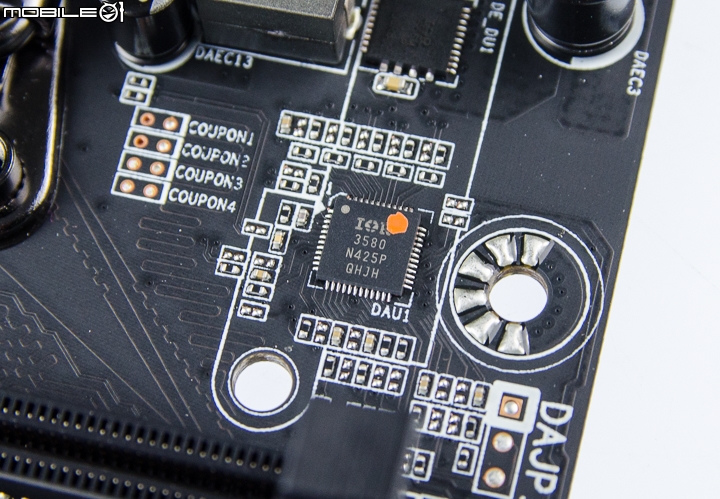

主機板上所是設置的IR 3580晶片主要是用來調控處理器的供電相數。


主機板上一共有加入3組PCIex16的插槽,傳輸針腳也是採用了30μ的鍍金處理,並可支援AMD CrossFireX以及NVIDIA SLI顯示卡串聯技術。另外還有提供一組PCIex1的插槽,讓使用者可以連結音效卡其它擴充裝置。

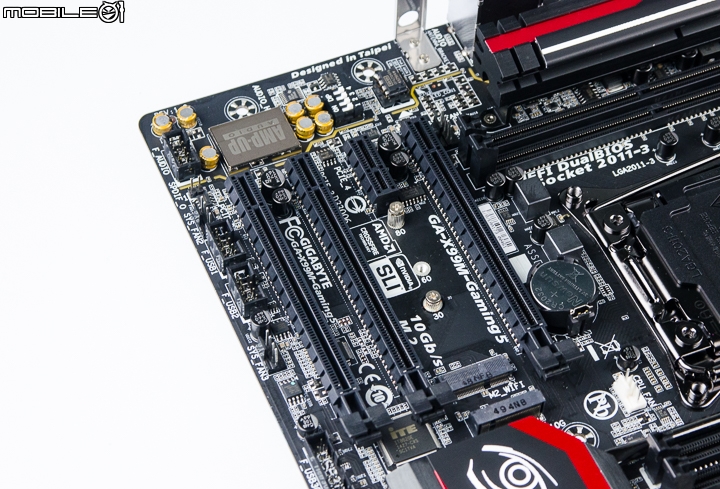

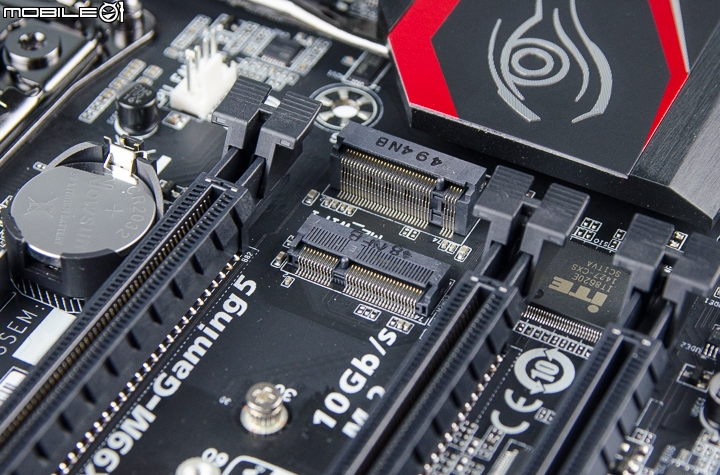

在第一組和第二組PCIe插槽之間有設置了兩組M.2介面的擴充插槽,不過兩組規格用途有些不太一樣。上面的M.2插槽主要是用來安裝M.2介面的固態硬碟,並可支援至2280的尺寸。而底下的M.2插槽則是可以讓有需要的使用者擴充M.2介面的無線網路卡。

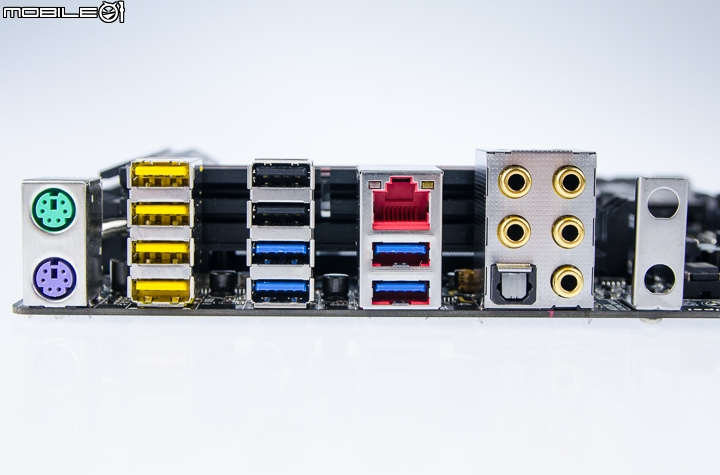

I/O規格的部分,提供了6組USB 2.0、四組USB3.0、兩組PS/2傳輸埠以及一組RJ45有線網路,而其中四組黃色的USB2.0傳輸埠則是特別採用了DAC-UP的獨立電源設計,以減少過多USB裝置的電流干擾,讓有需要連結DAC數位類比轉換器裝置的使用者,可以避免因為電流雜訊而影響音效品質的問題。至於音效輸出的部分,主機板上也同時提供了3.5mm以及光纖輸出端子,而其中的3.5mm端子也有加入鍍金處理,以增加端子接頭的耐用性。另外,在音效端子旁邊還有預留了兩個無線天線接頭的支架,讓有需要擴充無線網路的使用者可以比較方便加裝訊號天線。

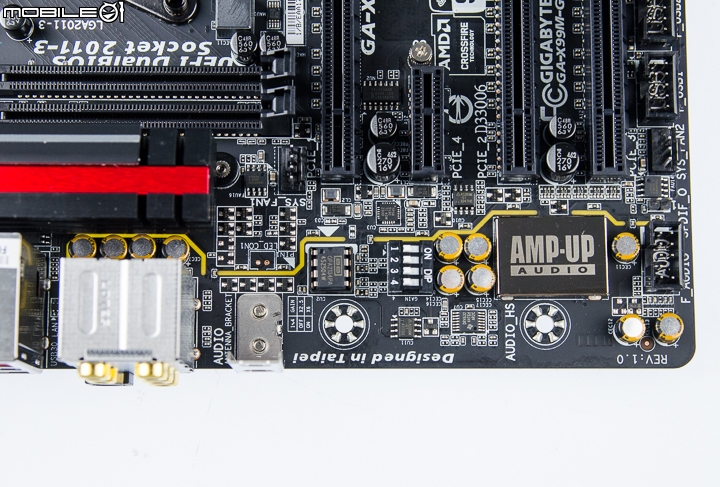

在音效區域的部分,這款主機板也有採用區隔設計,並且在音效晶片上也有加入一片遮蔽電磁波的金屬外蓋,以避免主機板上其它裝置的電流雜訊干擾音效品質。而且在音效區隔的線路上,還有嵌入LED燈,當主機板實際運作時,就會亮起紅色背光。


另外,技嘉也有另外提供一個叫做Ambient LED的操作軟體,可以讓LED背光以恆亮、呼吸或是依照音樂節奏來顯示,若是不喜歡背光設計,也可以透過軟體關閉背光。

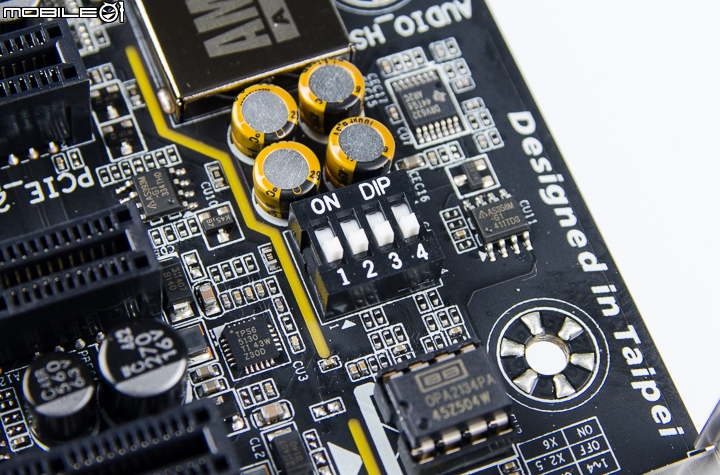

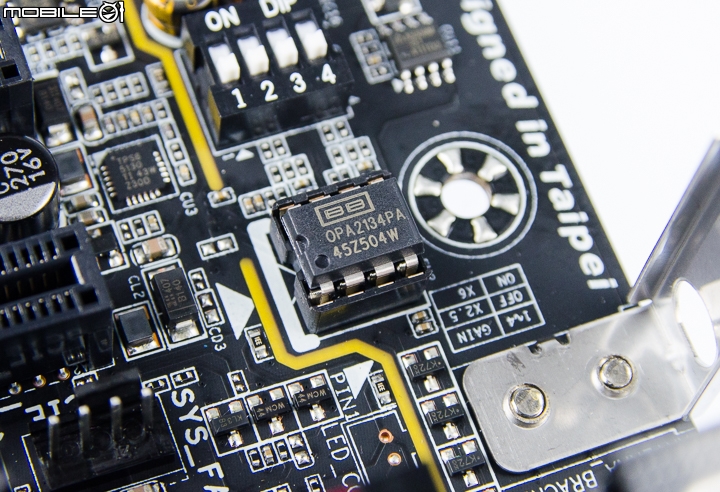

這款主機板跟其它G1系列產品一樣有導入AMP-UP的設計,可以讓有需要的使用者自己更換音效擴大晶片。而出貨時,主機板上也會預載一個型號OPA2134PA的音效擴大晶片。


擴大晶片旁邊還有加入一個增益倍率調整的開關裝置,可讓使用者依照自己需求選擇2.5倍或是6倍兩種倍率。

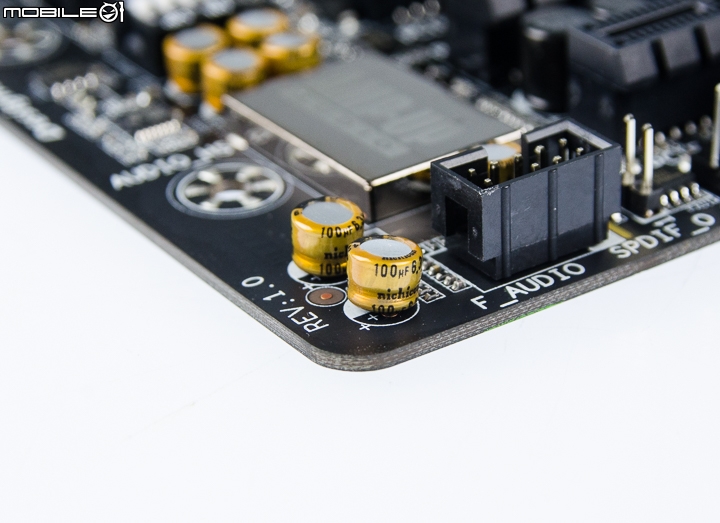

音效電路區域的電容也是採用近來許多強調音效品質主機板所愛用的Nichicon電容。

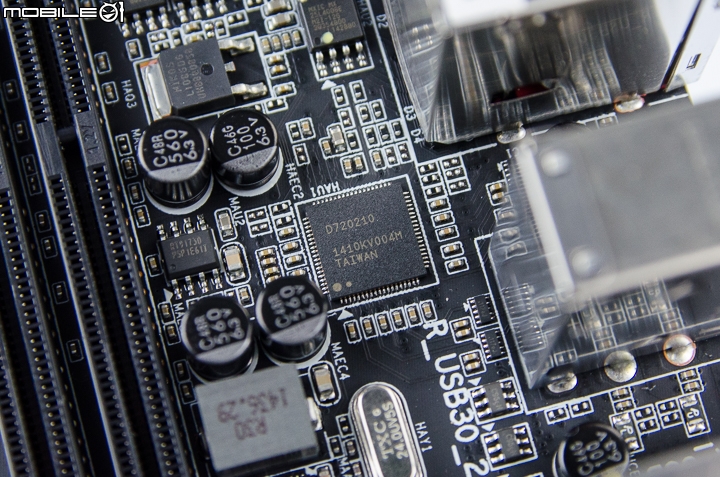

在I/O背板上的4組USB3.0傳輸埠是透過一顆瑞薩電子推出的D720210晶片來擴充。

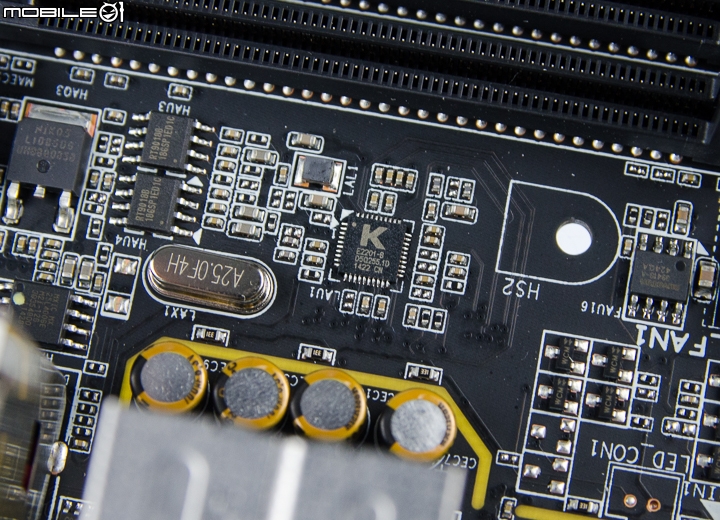

這款主機板上的有線網路埠也是採用近來許多Gaming主機板所愛用的Killer E2201網路晶片,可支援Gigabit傳輸頻寬,並提供專屬的網路流量控制軟體。

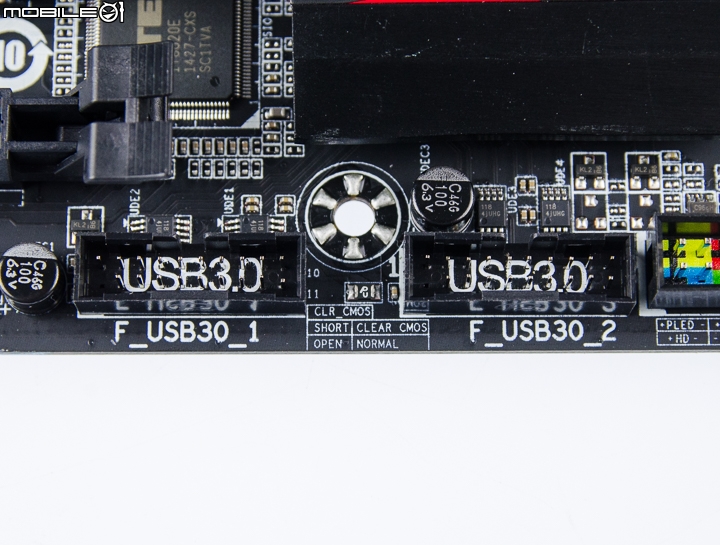

除了I/O背板設置的4組USB傳輸埠之外,在主機板側邊還有設置了兩組19Pin的USB3.0擴充埠,可再增加4組USB3.0傳輸埠使用。

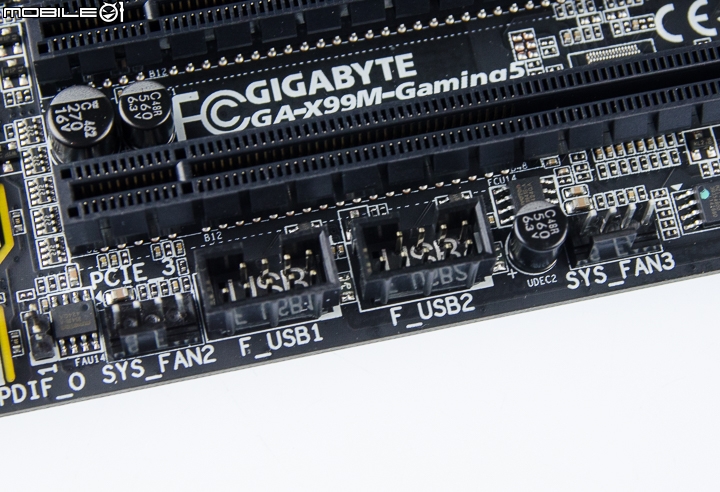

另外還有提供兩組9Pin的USB2.0擴充埠,可以再增加4組USB2.0傳輸埠使用。

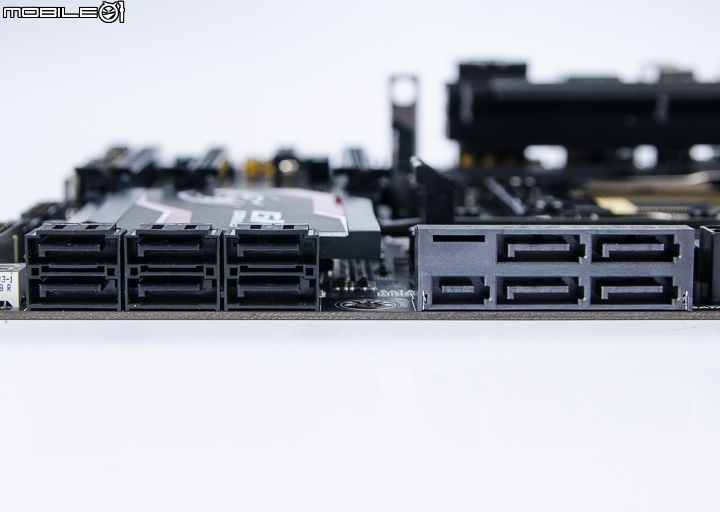

硬碟支援的部分,這款主機板一共提供了8組SATA 6Gb/s以及一組SATA Express傳輸埠,若是沒有使用SATA Express裝置時,其中兩組SATA接頭也可以用來連結一般SATA裝置。

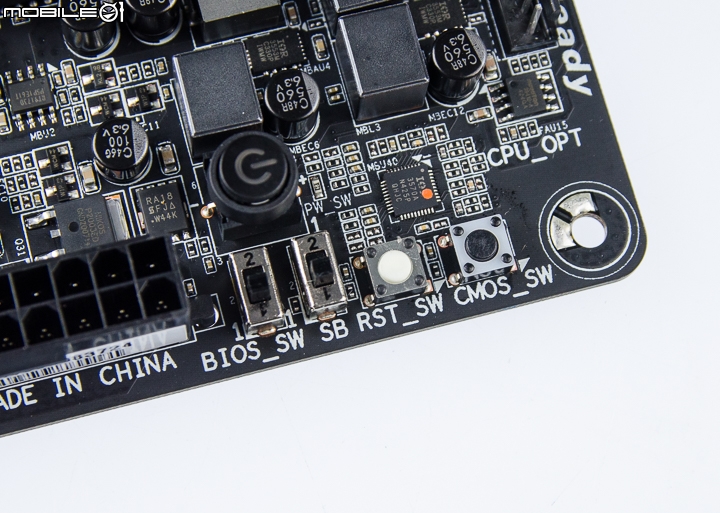

在記憶體旁邊有設置了幾個操作按鍵與開關,包含了電源開關、重開機、Clear CMOS以及BIOS切換等功能操作。

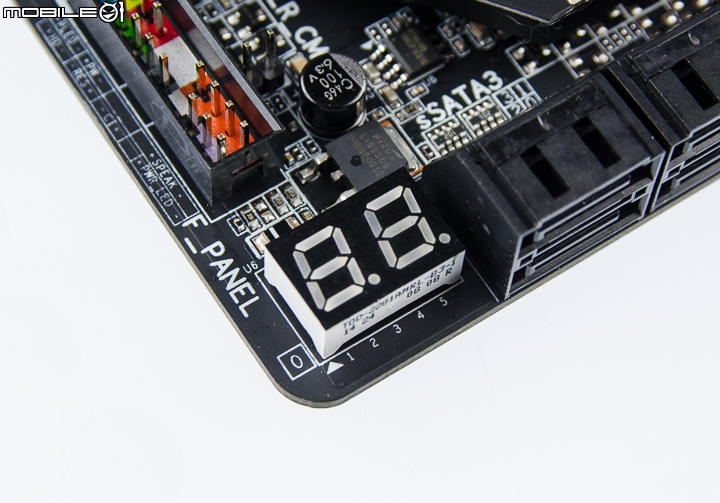

另外,在SATA傳輸埠旁也有設置了一個除錯顯示燈號,讓使用者可以透過代碼來查看主機板問題。



實際效能測試

由於這款主機板的隨附軟體跟之前推出的9系列主機板相差不多,這邊就不再多做介紹,若是有興趣的網友們可以參考小編之前寫過的流暢遊戲 行動整合 技嘉G1.Sniper Z97主機板實測文章。那麼就直接來看一下這款主機板的各項效能表現吧!這次除了會以處理器預設時脈來測試之外,也透過BIOS的調整,將處理器的運作時脈超頻到4.5GHz來進行各項測試,好讓網友們可以比較一下超頻前後的效能差異。

底下是這次兩個平台所使用的零組件清單,先給網友們做個參考囉!

處理器:Intel Core i7-5930K
主機板:技嘉X99M Gaming 5
記憶體:金士頓DDR4-3000 4GBx4
顯示卡:公版NVIDIA GTX980
系統主硬碟機:OCZ VECTOR 150 240GB固態硬碟
電源供應器:Gigabyte ODIN 1200W
作業系統:Windows 7 64位元旗艦版


處理器效能測試

處理器超頻設定

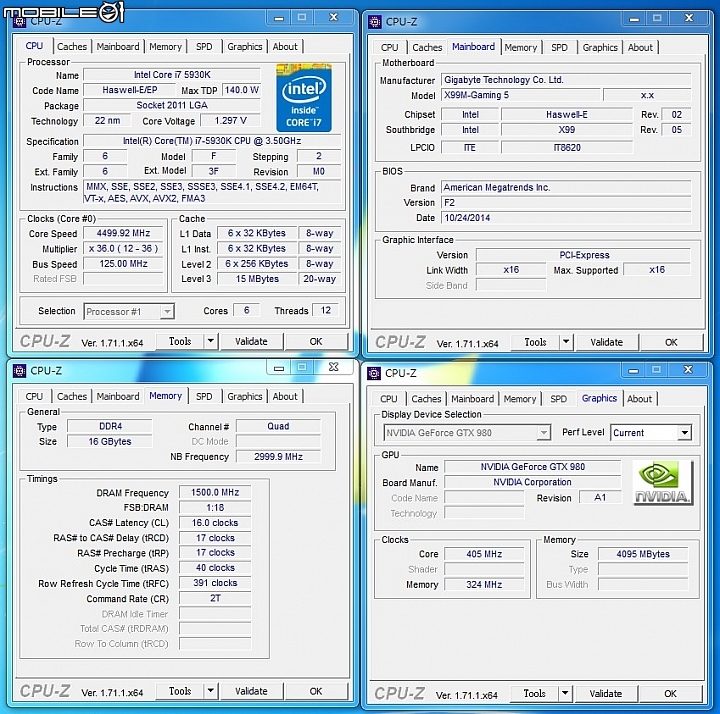

雖然這款官方提供的記憶體規格中,只有標示DDR4-2800,但實際搭配金士頓推出的HyperX DDR4-3000測試後,基本上只要在BIOS中開啟XMP設定,就可以讓記憶體達到3000MHz的時脈運作。然而也因為XMP的設定,會讓處理器的外頻也跟著提昇到125MHz。所以在實際將處理器時脈超到4.5GHz的時候,基本上只要將倍頻參數調整到36就可以達到,而且電壓值的部分,就讓主機板自動調整就可以正常運作。而實際以4.5GHz時脈開機後,透過CPU-Z軟體的資訊可以看到,處理器的電壓值大約是在1.3V左右。整體來看算是蠻好超頻。


7-Zip解壓縮測試

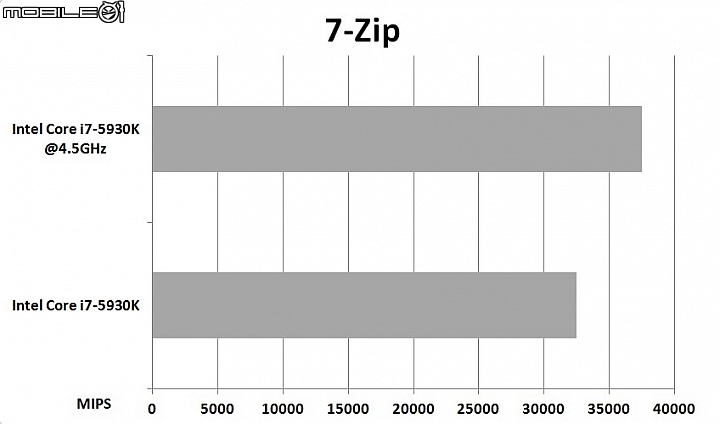

當7-Zip軟體的字典大小設定為32MB,並將處理器設定在預設的運作時脈時,評等結果為32495MIPS。而將處理器運作時脈超頻至4.5GHz時,評等結果為37502MIPS。


CINEBENCH R15處理器效能測試

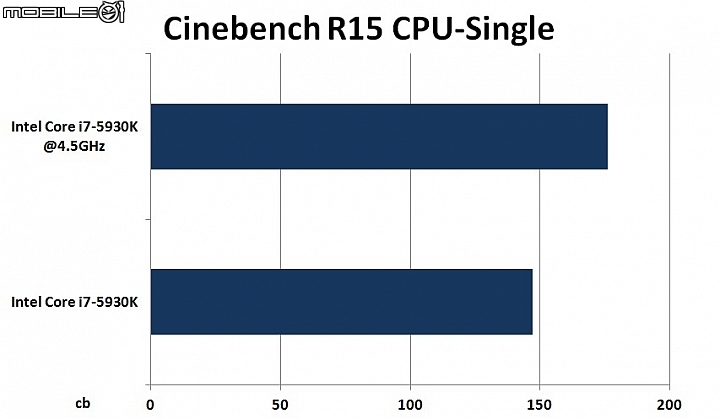

在CINEBENCH R15軟體的處理器單核心效能測試項目中,將處理器設定在預設的運作時脈時,單核心效能測試結果為147cb。而將處理器運作時脈超頻至4.5GHz之後,單核心效能測試結果為176cb。

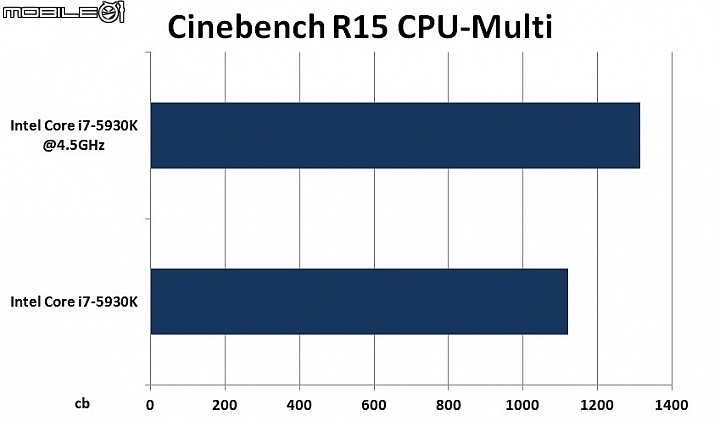

在CINEBENCH R15軟體的處理器多核心效能測試項目中,將處理器設定在預設的運作時脈時,單核心效能測試結果為1120cb。而將處理器運作時脈超頻至4.5GHz之後,單核心效能測試結果為1315cb。


wPrime軟體測試

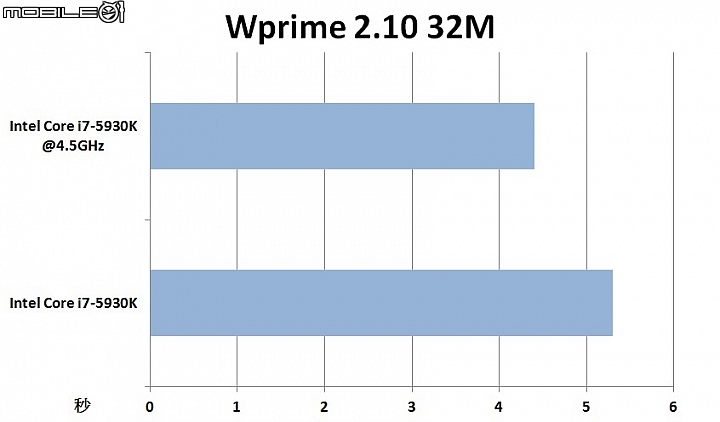

在32MB選項的測試項目中,將處理器設定在預設的運作時脈時,測試結果為5.303秒。而將處理器運作時脈超頻至4.5GHz之後,測試結果為4.4秒。

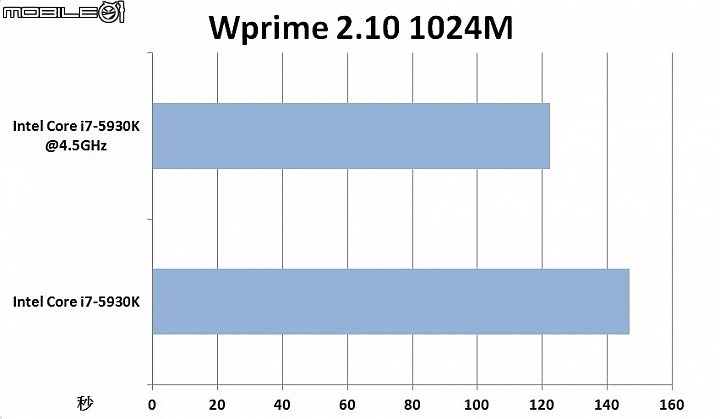

在1024MB選項的測試項目中,將處理器設定在預設的運作時脈時,測試結果為146.811秒。而將處理器運作時脈超頻至4.5GHz之後,測試結果為122.288秒。


SiSoftware Sandra 2014軟體測試

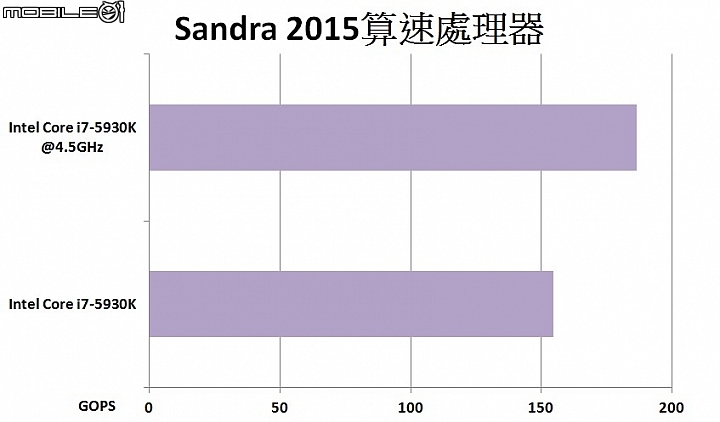

在算數處理器 (Processor Arithmetic)項目中,當將處理器設定在預設的運作時脈時,效能總評結果為154.51GPOS。而將處理器運作時脈超頻至4.5GHz之後,效能總評結果為186.43GPOS。

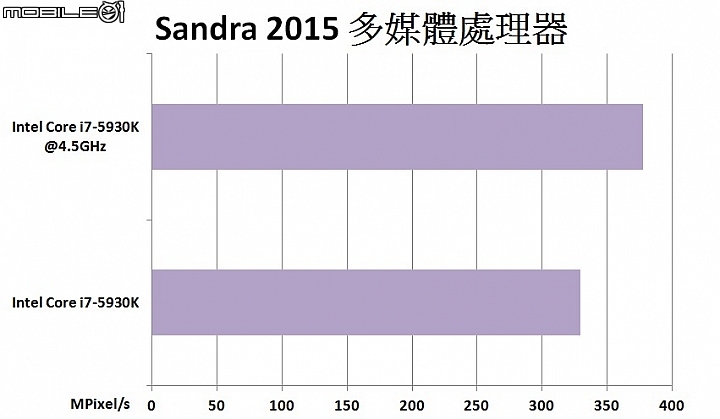

在多媒體處理器(Processor Multi-Media)項目中,當將處理器設定在預設的運作時脈時,效能總評結果為329.23MPixel/s。而將處理器運作時脈超頻至4.5GHz之後,效能總評結果為377.4MPixel/s。

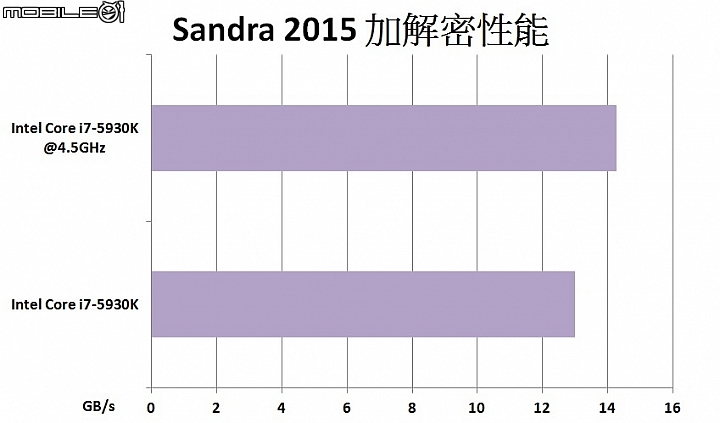

在加密解密效能測試項目中,當處理器設定在預設的運作時脈時,效能總評結果為13GB/s。而將處理器運作時脈超頻至4.5GHz之後,效能總評結果為14.26GB/s。


X264 FHD Benchmark 軟體測試

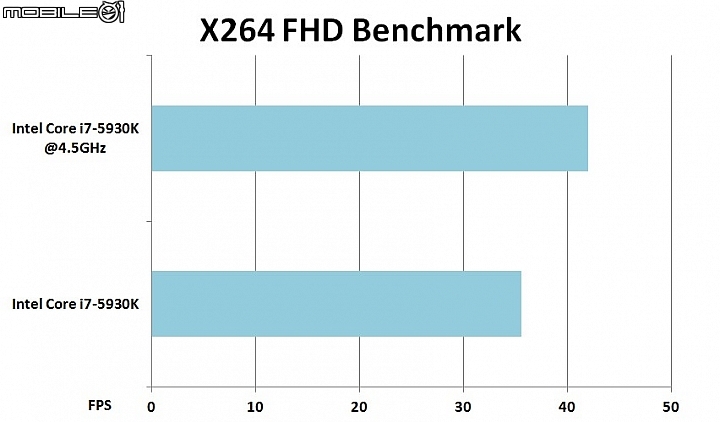

利用X264 FHD Benchmark軟體測試轉效能時,當處理器在預設運作時脈的情況下,測試結果為35.6FPS。而將處理器運作時脈超頻至4.5GHz之後,測試結果為42FPS。



記憶體效能測試

AIDA64記憶體效能測試

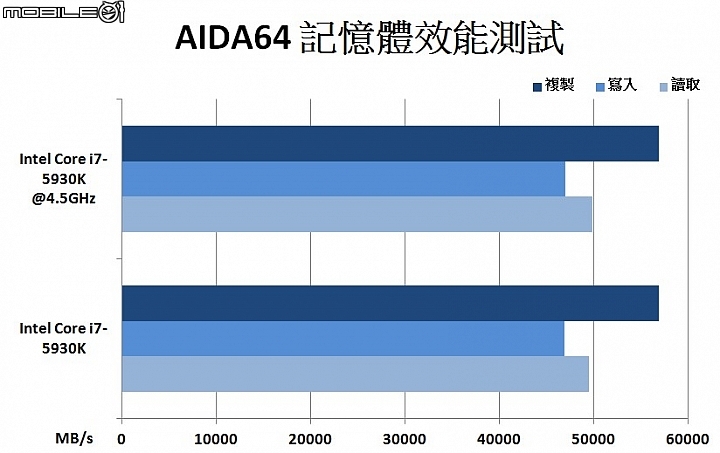

在AIDA 64軟體的記憶體效能測試項目中,當處理器設定在預設的運作時脈時,記憶體的讀取效能為49490MB/s、寫入效能為46953MB、複製效能為56915MB/s。當處理器運作時脈超頻至4.5Gz之後,記憶體的讀取效能為49872MB/s、寫入效能為47008MB、複製效能為56941MB/s。


SiSoftware Sandra軟體的記憶體頻寬測試

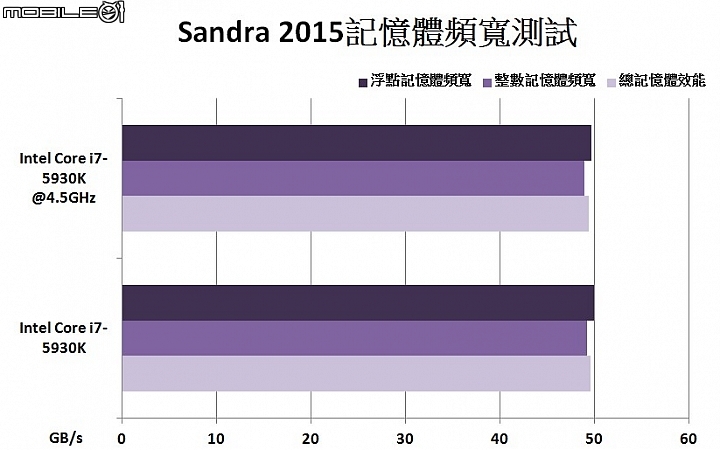

在SiSoftware Sandra軟體的記憶體頻寬測試項目中,當處理器設定在預設的運作時脈時,整數記憶體頻寬為49GB/s、浮點記憶體頻寬為49.76GB/s、總體記憶體效能為49.4GB/s。當處理器運作時脈超頻至4.5Gz之後,整數記憶體頻寬為49.22GB/s、浮點記憶體頻寬為50GB/s、總體記憶體效能為49.6GB/s。



圖形效能測試

CINEBENCH R15 Open GL項目測試

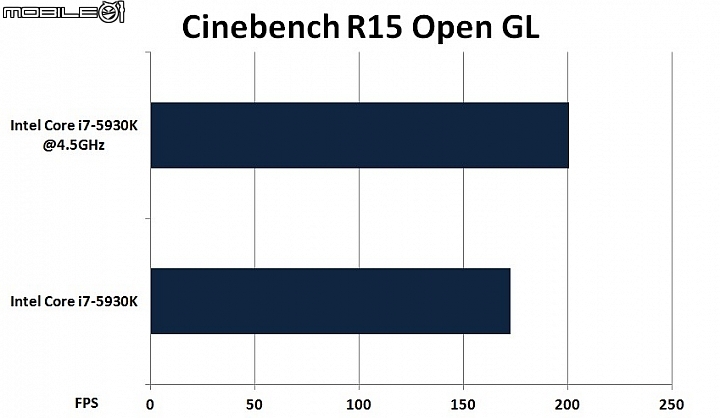

在CINEBENCH R15軟體中的Open GL項目中,當處理器設定在預設的運作時脈時,測試結果為172.63fps。而當處理器運作時脈超頻至4.5Gz之後,測試結果為200.71fps。


3DMark軟體測試

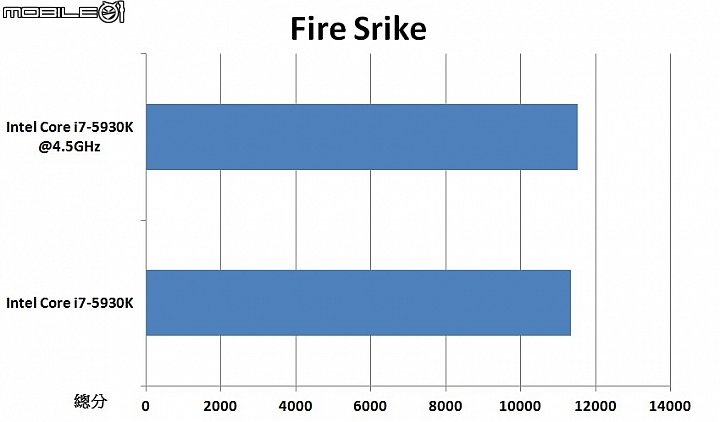

3DMark軟體的Fire Strike場景項目中,當處理器設定在預設的運作時脈時,測試結果為11340分。而將處理器運作時脈超頻至4.5GHz之後,測試結果為11517分。

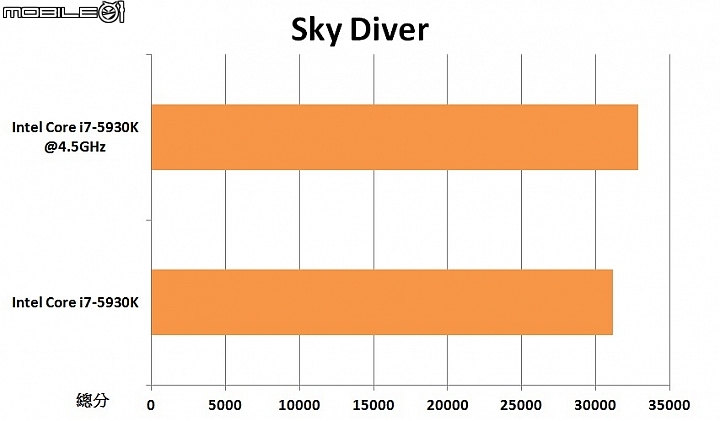

3DMark軟體的Sky Diver場景中,當處理器設定在預設的運作時脈時,測試結果為31162分。而將處理器運作時脈超頻至4.5GHz之後,測試結果為32842分。

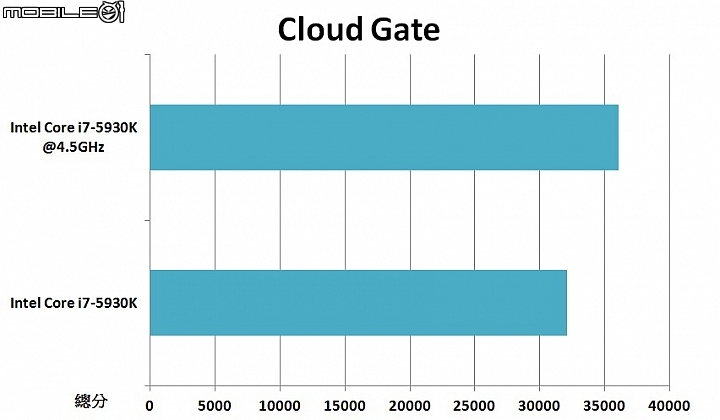

3DMark軟體的Cloud Gate場景項目中,當處理器設定在預設的運作時脈時,測試結果為32056分。而將處理器運作時脈超頻至4.5GHz之後,測試結果為36068分。

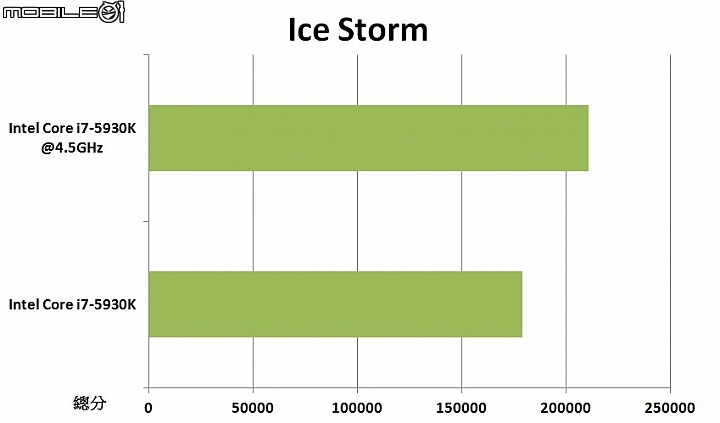

3DMark軟體的Ice Storm場景中,當處理器設定在預設的運作時脈時,測試結果為179077分。而將處理器運作時脈超頻至4.5GHz之後,測試結果為210679分。



遊戲效能測試

刺客教條大革命

當遊戲影像設定為解析度1920x1080,並將各項顯示效果等級設定為高時,處理器在預設運作時脈的測試結果為69.98fps。而將處理器運作時脈超頻至4.5GHz之後,測試結果為77.65fps。


蝙蝠俠之阿卡漢的起源遊戲測試

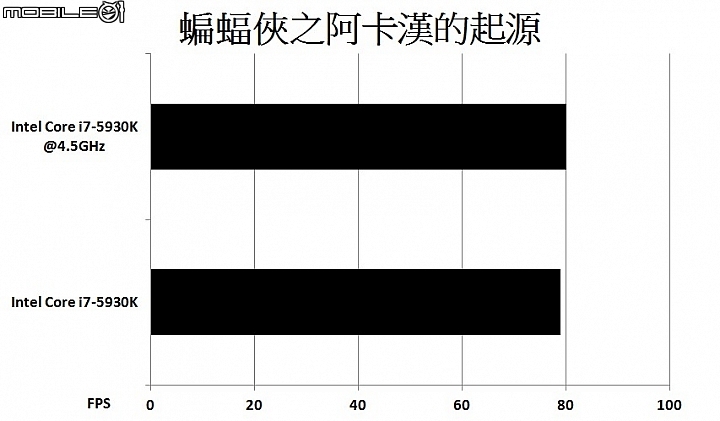

當遊戲影像設定為解析度1920x1080,並將各項顯示效果等級設定為High時,處理器在預設運作時脈的測試結果為79fps。而將處理器運作時脈超頻至4.5GHz之後,測試結果為80fps。


戰地風雲4遊戲測試

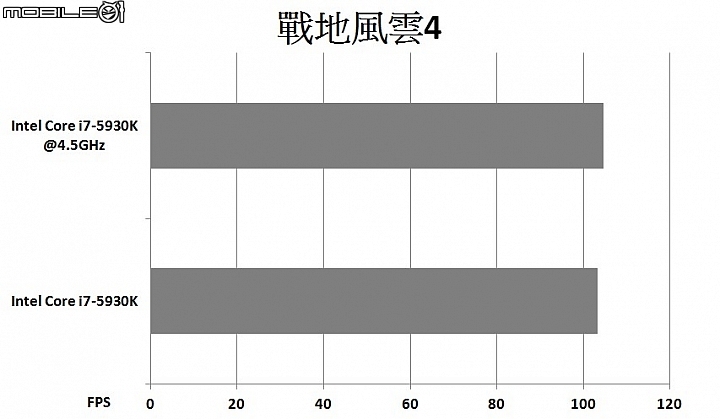

當遊戲影像設定為解析度1920x1080,並將顯示效果等級設定為最高時,處理器在預設運作時脈的測試結果為103.24fps。而將處理器運作時脈超頻至4.5GHz之後,測試結果為104.56fps。


惡靈古堡6遊戲測試

當遊戲影像設定為解析度1920x1080,並將反鋸齒選項設定為FX AA時,處理器在預設運作時脈的測試結果為17735分。而將處理器運作時脈超頻至4.5GHz之後,測試結果為17991分。


榮譽勳章之鐵血悍將遊戲測試

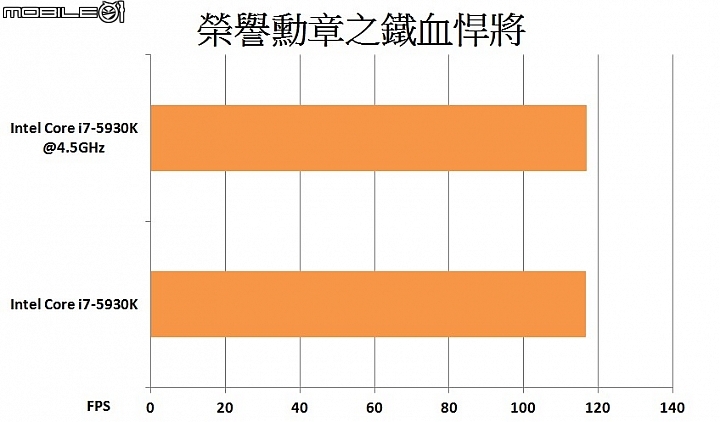

當遊戲影像設定為解析度1920x1080,並將顯示選項設定為最高時,處理器在預設運作時脈的測試結果為116.57fps。而將處理器運作時脈超頻至4.5GHz之後,測試結果為116.95fps。


THIEF遊戲測試

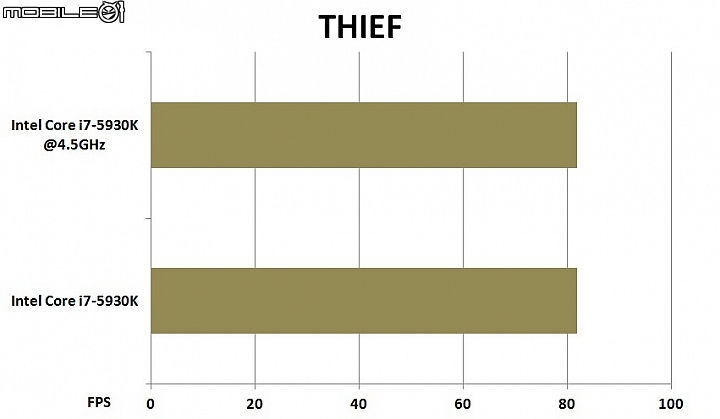

當遊戲影像設定為解析度1920x1080,並將顯示選項設定為非常高時,處理器在預設運作時脈的測試結果為81.9fps。而將處理器運作時脈超頻至4.5GHz之後,測試結果為81.9fps。


古墓奇兵遊戲測試

當遊戲影像設定為解析度1920x1080,並將顯示選項設定為非常高時,處理器在預設運作時脈的測試結果為89.3fps。而將處理器運作時脈超頻至4.5GHz之後,測試結果為89.9fps。


看門狗遊戲測試

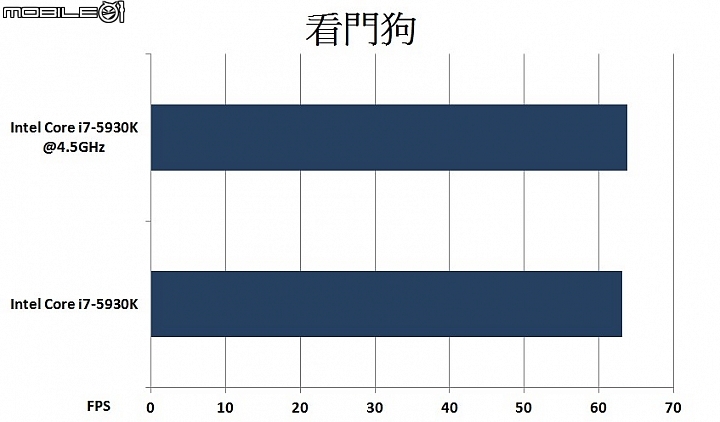

當遊戲影像設定為解析度1920x1080,並將顯示選項設定為Ultra時,處理器在預設運作時脈的測試結果為63.04fps。而將處理器運作時脈超頻至4.5GHz之後,測試結果為63.82fps。



系統整體效能測試

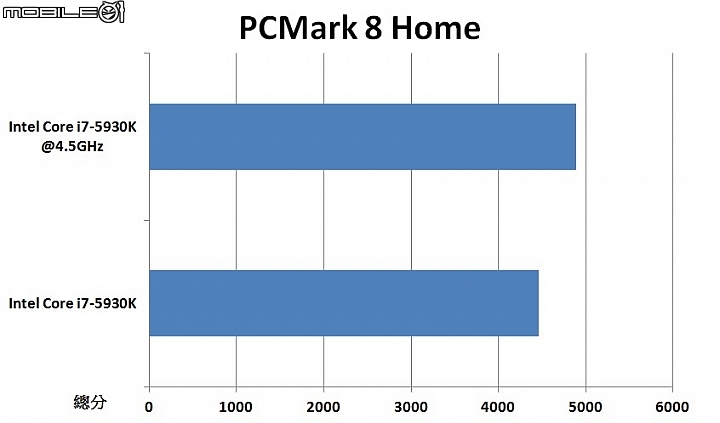

在PCMark Home項目中,處理器在預設運作時脈的測試結果為4464分。而將處理器運作時脈超頻至4.5GHz之後,測試結果為4896分。

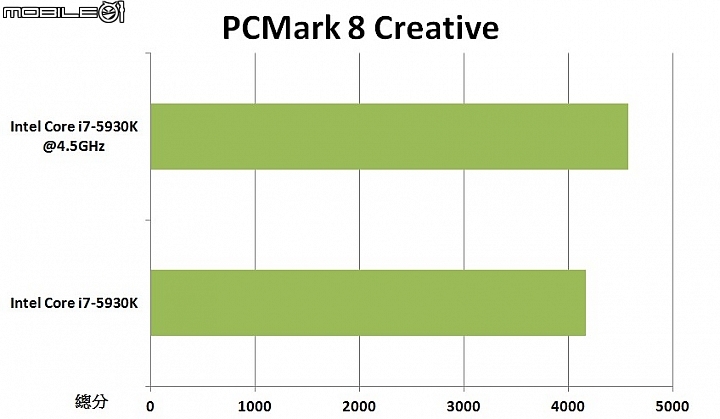

在PCMark Creative項目中,處理器在預設運作時脈的測試結果為4164分。而將處理器運作時脈超頻至4.5GHz之後,測試結果為4574分。

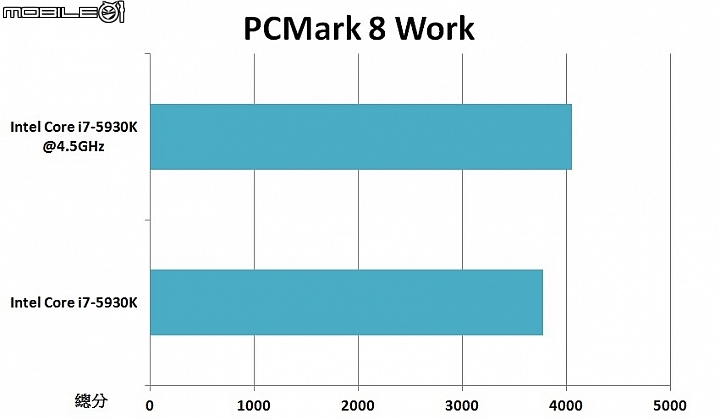

在PCMark Work項目中,處理器在預設運作時脈的測試結果為3772分。而將處理器運作時脈超頻至4.5GHz之後,測試結果為4054分。


測試總結

實際測試之後,這款主機板在超頻設定以及穩定性的表現都還算是不錯,而且在記憶體部分,要超到3000MHz的運作時脈也不難,若只是小幅度超頻的話,算是蠻好操作的一張主機板。至於規格部分,這款主機板雖然只是Micro-ATX的尺寸,但仍然有提供了10組SATA、M.2介面以及三組PCIex16的傳輸埠,整體規格基本上也算是蠻充足,並且在音效方面也有加入一些特殊設計來增加音質表現,所以要是想要組台體積較小的X99平台,這款主機板也算是不錯的選擇。只是有一點要注意的地方,就是這款主機板因為空間的限制,在記憶體擴充支援方面,只有提供4組DDR4插槽,所以要是比較要求記憶體容量擴充需求的話,可能還是挑ATX版本的X99主機板會比較適合。
