一般機殼的擺設方式,基本上不是直立式就是平躺式的設計,不過,這次曜越推出的Core V21機殼跟一般機殼比較不一樣的地方,不僅上下左右側板是可以任意更換安裝,讓使用者可以依照自己需求選擇想要直立或是平躺式的擺放方式,而且機殼內的硬碟和風扇固定架也都是採用可快拆式的模組化設計,所以當使用者想要更換擺設方式時,便能夠快速地改變內部空間的配置。



曜越Core V21機殼開箱與特色介紹

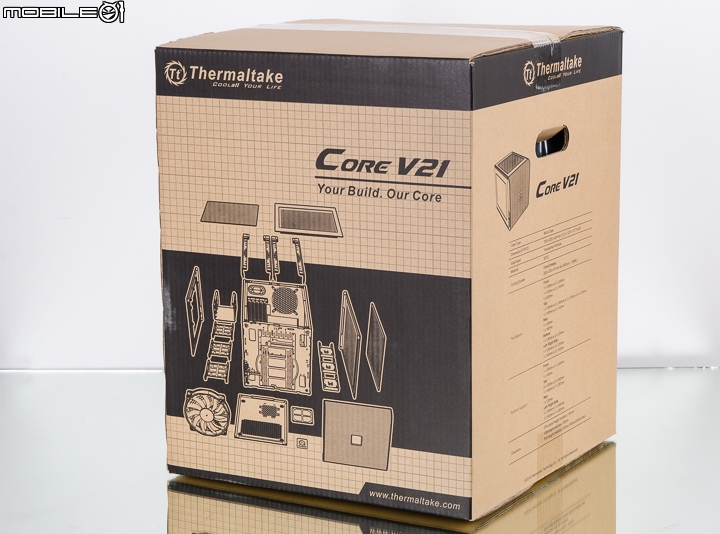

從這款Core V21的外箱圖示就可以看到,這款機殼的左右側板、上下外蓋以及內部支架等配置,基本上都是可以快速拆卸,而且上下左右的側板也可以依照需求互換安裝,讓使用者在組裝電腦時,能夠有更多樣化的搭配彈性。


在機殼外箱上還有標示了一個叫做Tt LCS的認證,這個其實是曜越自家提出的一個水冷支援認證,若是機殼產品有具備這個認證的話,就表示這款機殼在安裝擴充水冷設備時,能夠有更好的相容性。

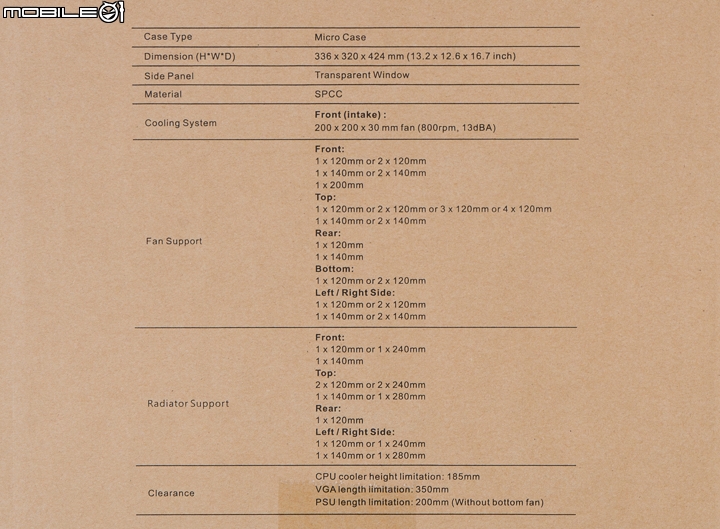

底下是這款機殼外箱上所標示的重點規格以及風扇搭配支援的表格,先給網友們做個參考。

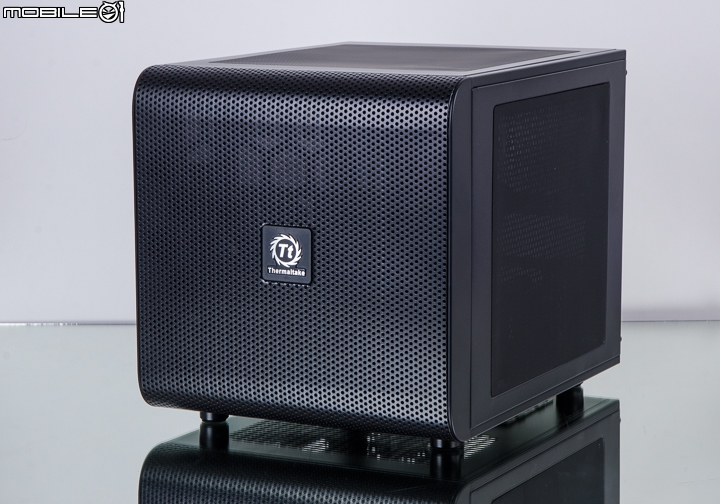

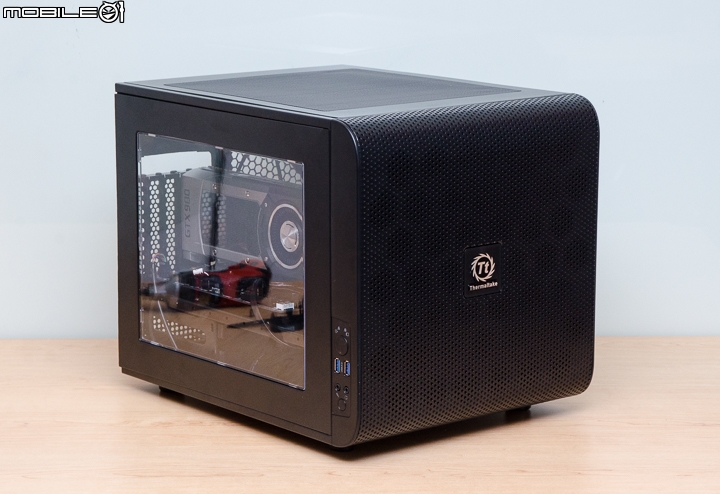

接著來看到機殼的主體部分。曜越這款Core V21機殼的機身材質主要採用鍍鋅鋼板(機架)搭配ABS塑料(面板),而且前方面板是採用蜂巢式孔洞的設計,用以增加機殼的進風效率。另外,機殼的上側與右側板上也是採用蜂巢式孔洞設計,讓使用者在搭配風扇或是水冷排時,能夠有更好的熱對流效率。

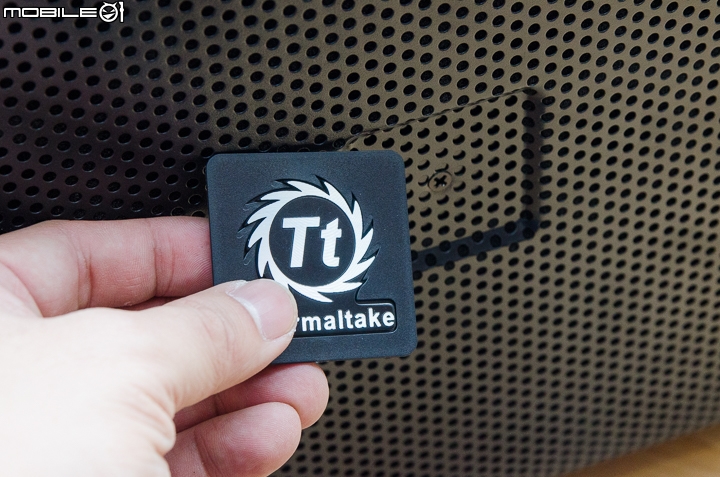

機殼前方面板的銘牌是採用磁吸式的固定設計,當機殼改變放置方向的時候,也可以快速轉換銘牌的放置方向。

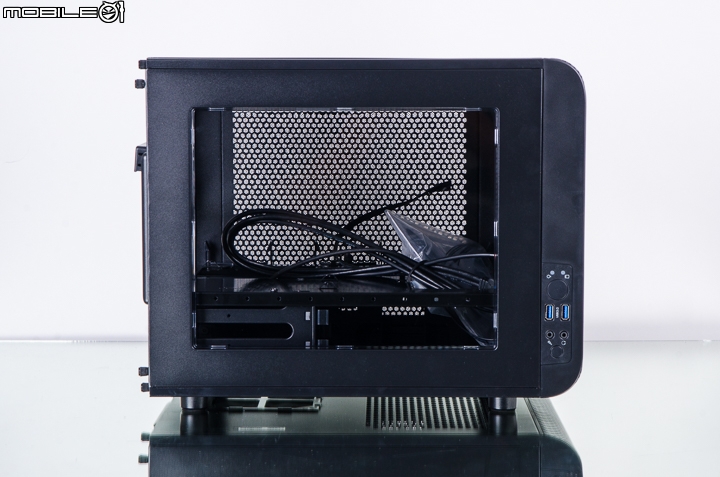

機殼其中一面側板是採用透明壓克力的材質,讓網友可以透過側板直接看到零組件的運作狀況。

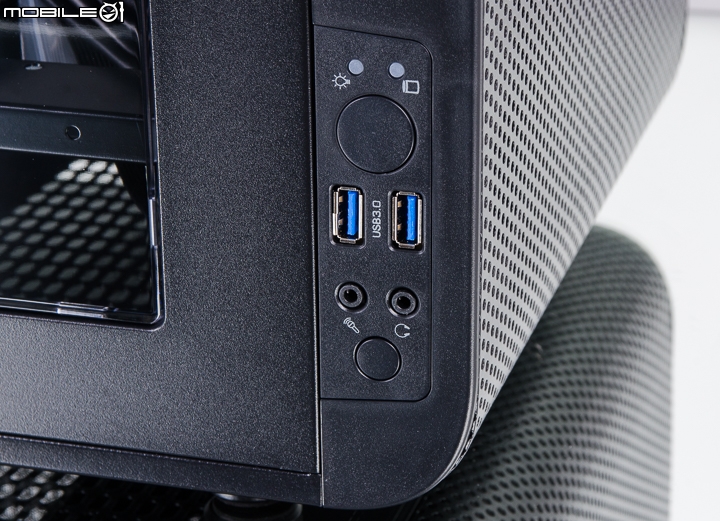

前置I/O埠是設計在機殼的左側邊,其中除了電源與重開機按鍵之外,還有提供了兩組USB3.0以及3.5mm規格的耳機麥克風音源孔。

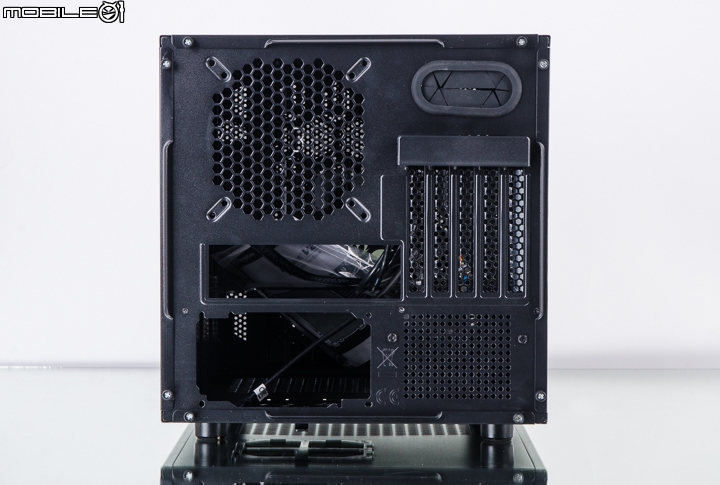

從機殼的背面來看,這款機殼預設的安裝模式是採用下置式電源的設計,並且在上方也有預留一個散熱風扇的安裝位置,最大可支援14公分規格的風扇,使用者可以依照需求自己選配風扇擴充。

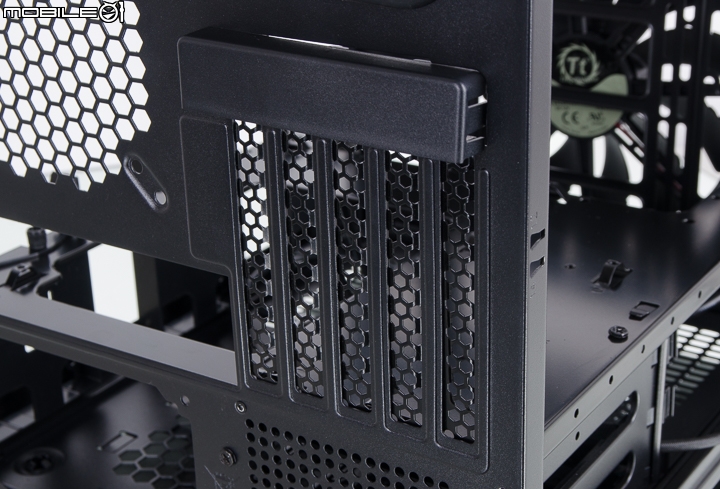

這款機殼設置了的5組PCI背板的空間,而且提供的檔板也都是採用蜂巢式的孔洞設計,用以增加機殼的散熱效率。

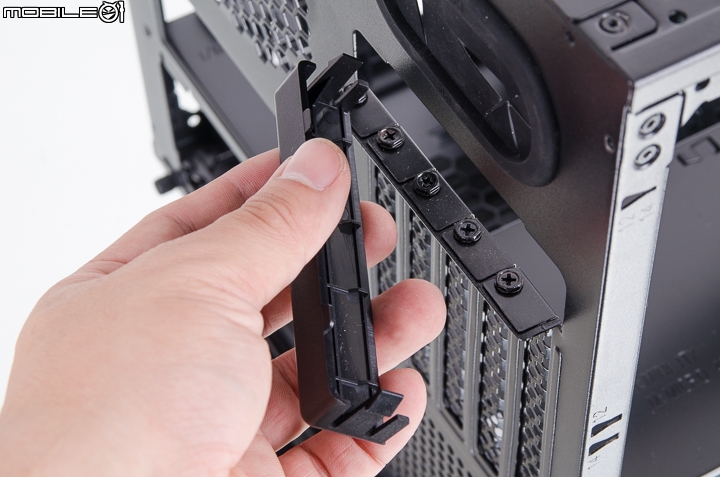

要安裝顯示卡或是擴充卡的時候,先將護蓋拿起來就可以拆卸背檔板。

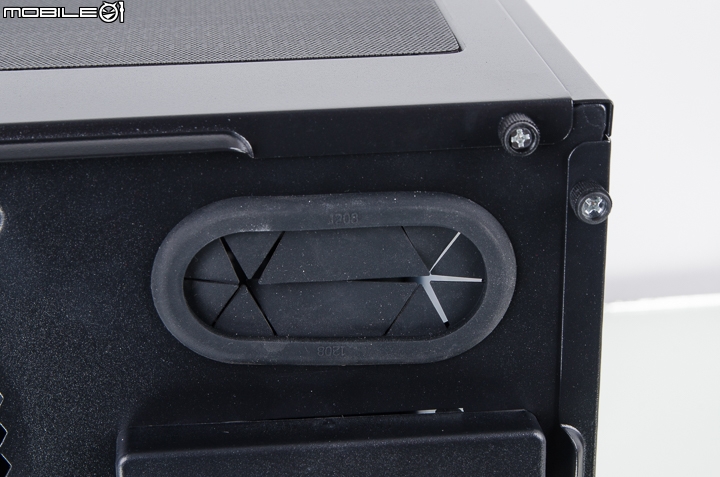

在背面的右上角還有預留了水冷管線孔,讓有需要安裝水冷的使用者可以有比較彈性的管線配置。

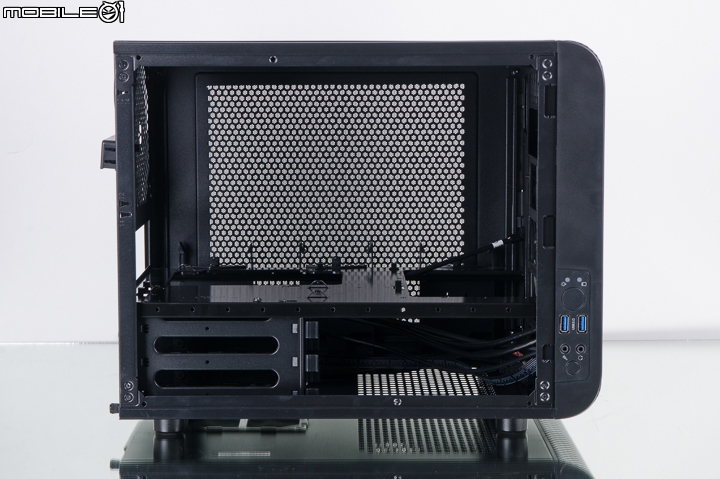

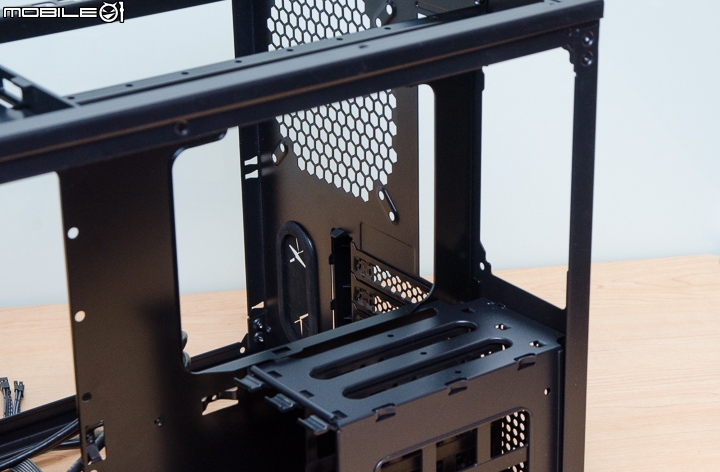

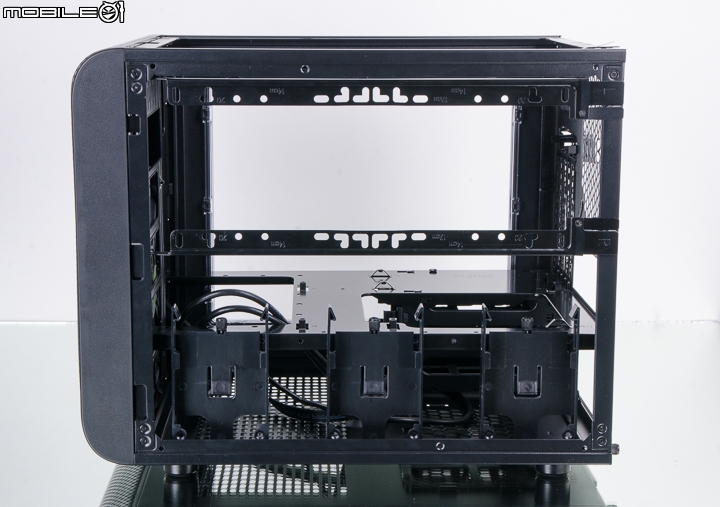

開啟側板後可以看到這款機殼是採用分層的內部空間設計,並且也有全黑化的處理。其中上層的空間主要是用來安裝主機板、處理器以及顯示卡等核心零組件,最大可支援Micro ATX規格的主機板安裝。下層空間則是提供了電源供應器、3.5吋硬碟以及2.5吋硬碟的安裝區域。

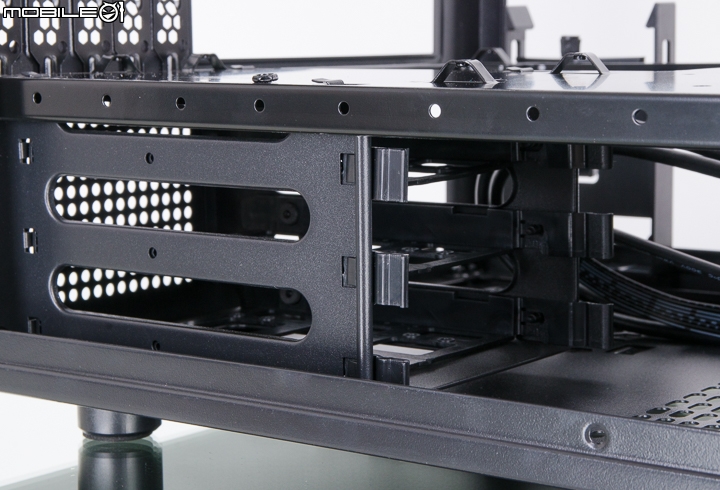

這款機殼的3.5吋硬碟安裝位置是設置在機殼的底部,並且也有提供快拆架裝置,讓使用者可以更方便拆裝硬碟。

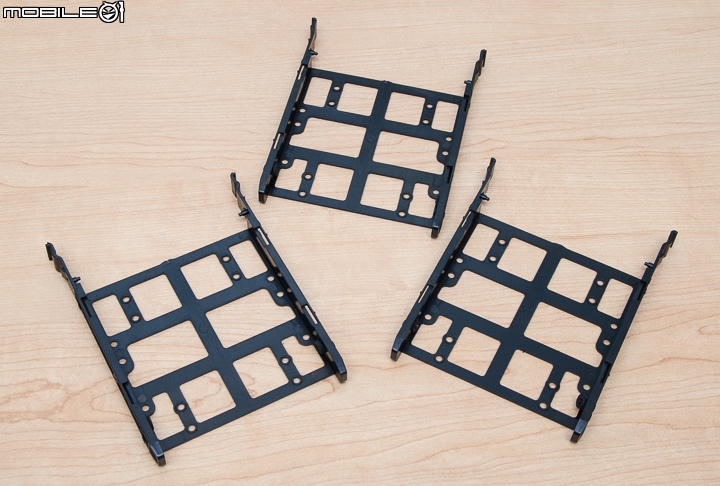

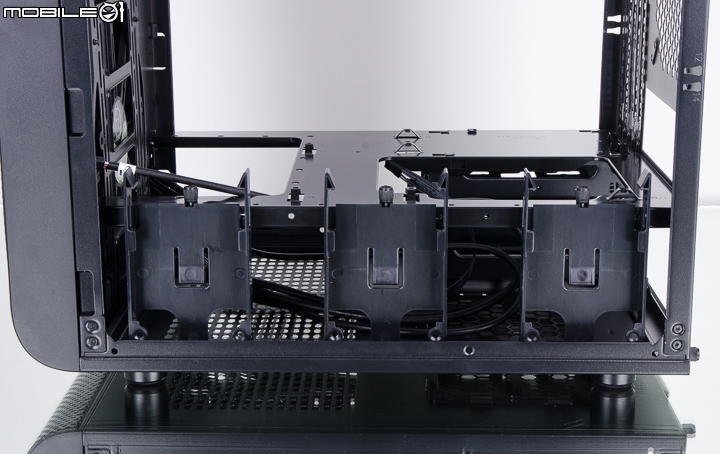

機殼內一共有提供三組3.5吋硬碟快拆架,而且快拆架上也有設置2.5吋硬碟的螺絲孔位,若是有需要也可以改裝2.5吋的硬碟。

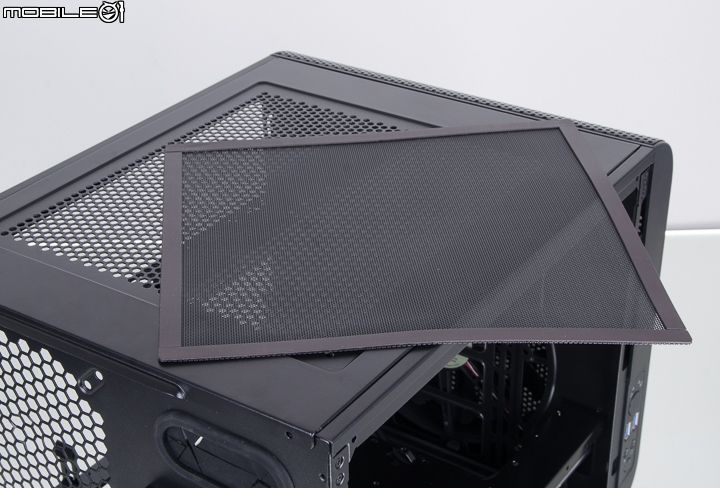

機殼上方與右側板上都有加入一片採用磁吸式設計的快拆濾網,讓使用者可以更方便拆裝清洗積塵。

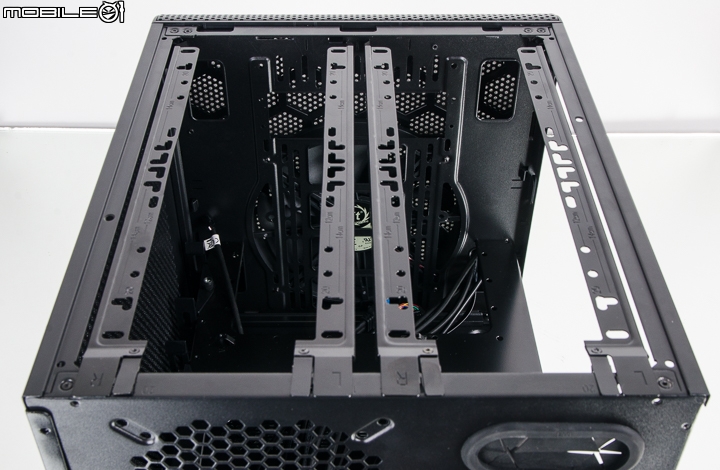

打開上側板後,便可以看到左右兩邊可以用來安裝風扇或水冷排的固定架,最多可同時安裝4個14公分規格的散熱風扇。

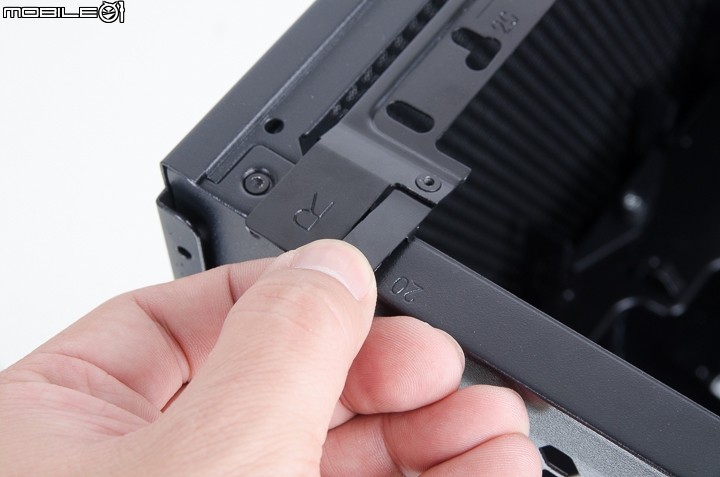

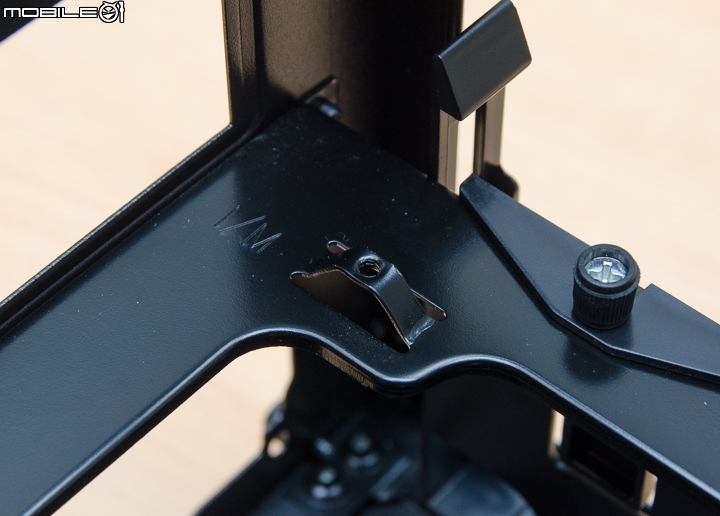

上側的固定架也是可快拆的設計,若是沒有需要使用或是想要改變風扇或水冷排位置的時候,只要先將金屬片拉起,再往後方一拉就可以卸下固定架。而且在機殼左右兩側的位置也都有設置固定架的安裝孔位,所以擴充的風扇或水冷排也可以改到左右兩側來安裝。


再來拆下右邊側板後,就可以看到這款機殼提供的三組2.5吋的硬碟架,而且一樣是可以快速拆裝的設計,讓使用者可以依照內部整線搭配,將2.5吋硬碟左右移動至適合的位置。


機殼內部提供的固定架除了可以固定在機殼上方之外,左右兩側也有設置孔位來固定風扇支架。


若是要將風扇改到左右兩側的話,就可以把透明側板改放到機殼的上方,避免影響風扇進風或是出風。

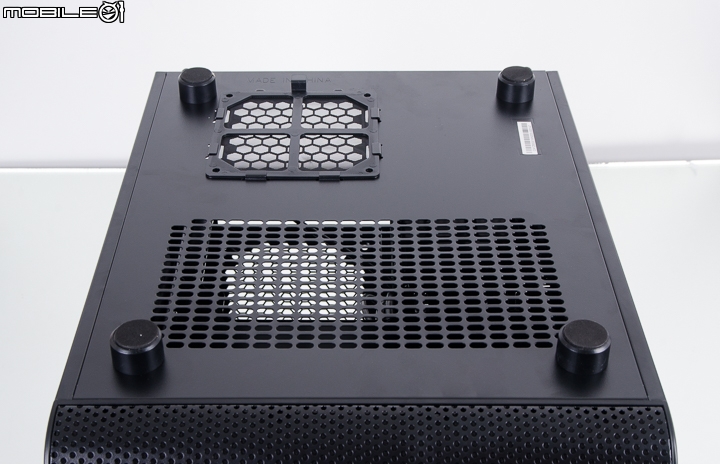

這款機殼的底板基本上也是可以拆卸的設計,並且在電源供應器的位置以及底下都有預留進風孔,若是有需要的話,底下的進風區可以再加裝兩個14公分的散熱風扇。另外,在底部的四個角落也有設置腳墊,除了是用來防滑之外,也可以稍微墊一下底部高度,讓底部有足夠的進風空間,進而增加系統的散熱效率。

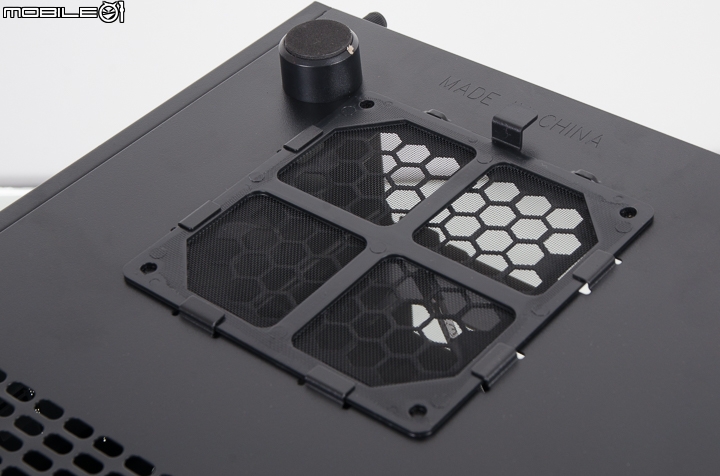

在電源供應器的安裝位置已經有預先設置一片可拆式的濾網,方便使用者清洗積塵。

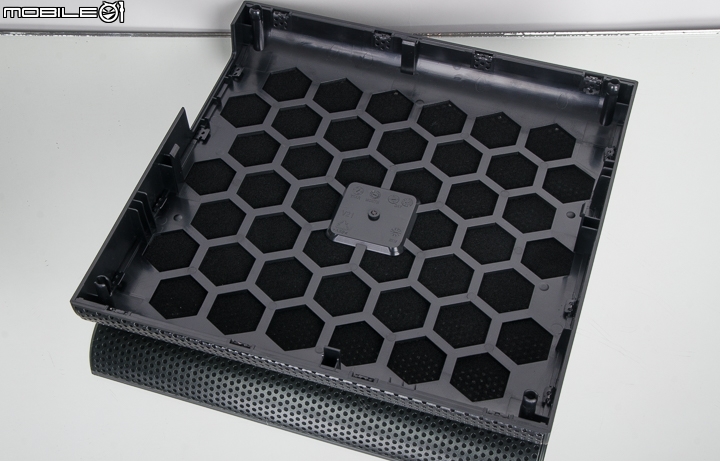

卸下前面板後,裡面還有加入一層海綿濾網,主要是用來減少內部灰塵的堆積。

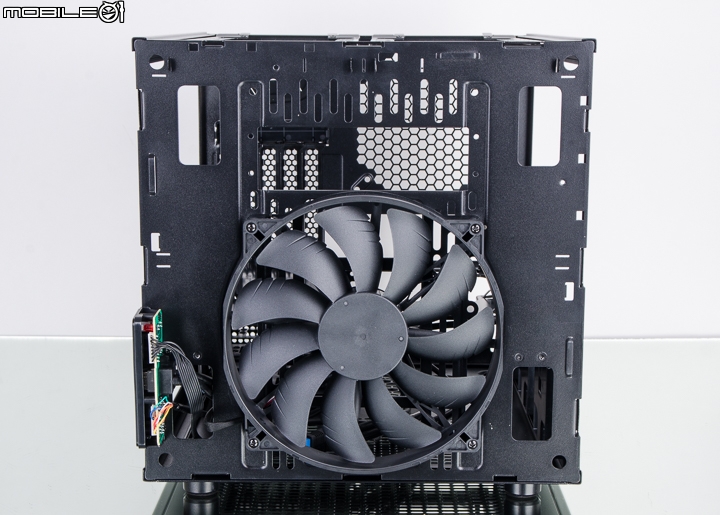

這款機殼的標準配備有設置了尺寸20公分的大風扇,是來將冷空氣吸入機殼內加強散熱效果。

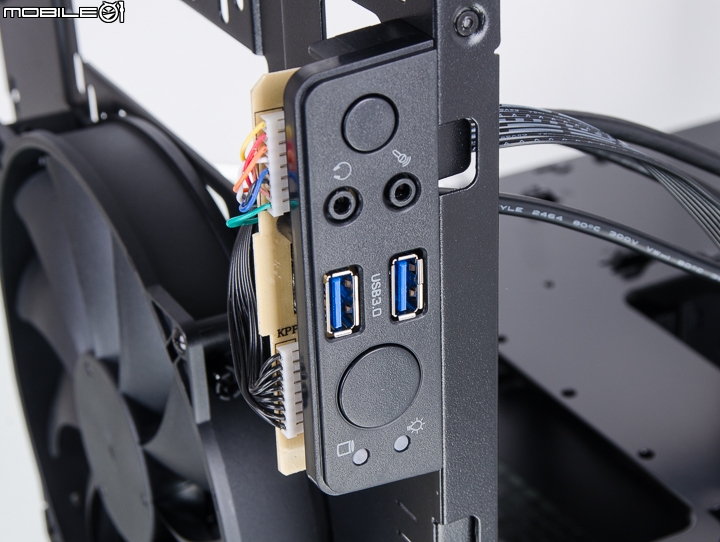

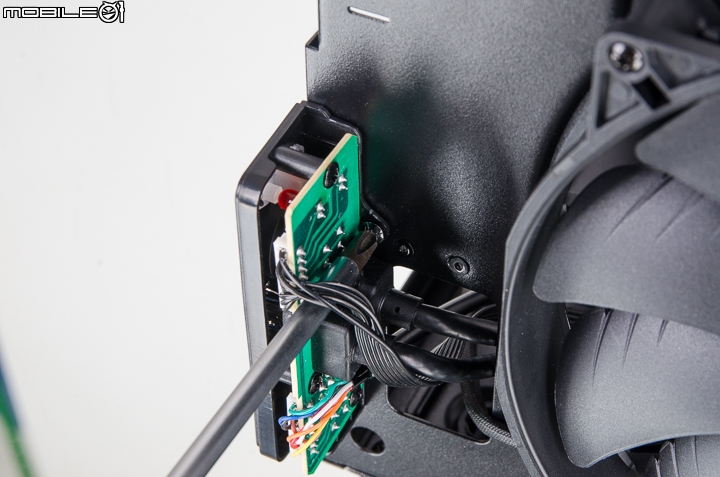

機殼的前置I/O其實是採用模組化的設計,並且在機架前方的右上角還有設置另一個安裝孔位,所以若是有需要改變機殼放置方式的話,只要卸下一顆螺絲就拆下前置I/O模組。


卸下來的I/O模組也可以自己改放在前方機架的右上角位置。

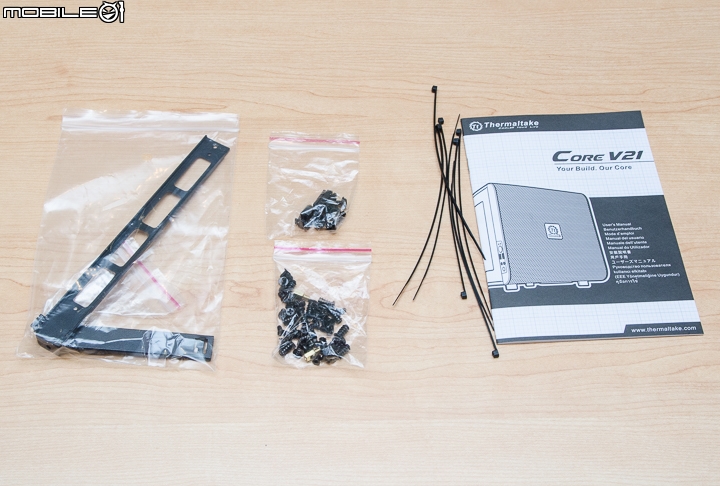

最後看到這款機殼的隨附配件部分,有提供了一本紙本的安裝說明書、束線帶、零組件固定螺絲以及其它支架配件。



實際試裝

看外觀與規格設計後,接著就實際搭配零組件來安裝一下吧!底下是這次搭配的各項零組件清單,先給網友們做個參考。

處理器:Intel Core i7-5930K
主機板:技嘉X99M Gaming 5
記憶體:金士頓DDR4-3000 4GBx4
顯示卡:公NVIDIA GeForce GTX980
散熱器:曜越Water 3.0 Extreme一體式水冷
電源供應器:曜越Toughpower DPS G 850W

主機板安裝的部分,這款機殼已經有預先設置主機板的固定螺絲孔,所以不需要用另外鎖上銅柱就可以安裝主機板。

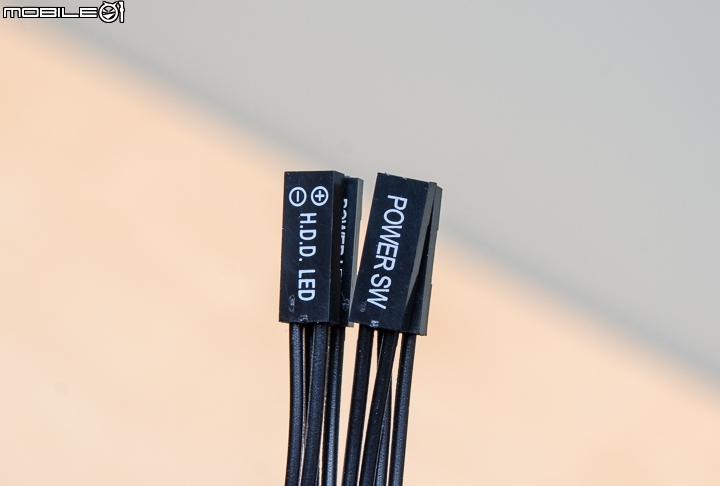

這款Core V21機殼所提功的電源、重開機、硬碟燈以及電源燈等訊號線已經全部整理再一起,並且也有正負極標示,安裝還蠻方便。

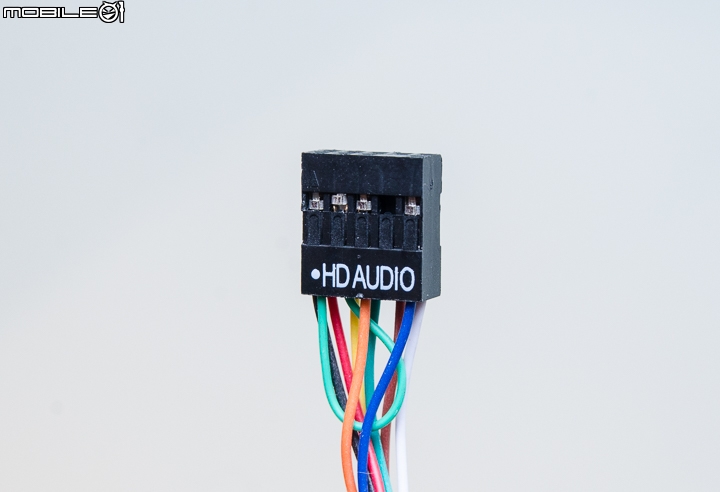

音源線的部分也有提供一組9Pin的HD Audio訊號線。

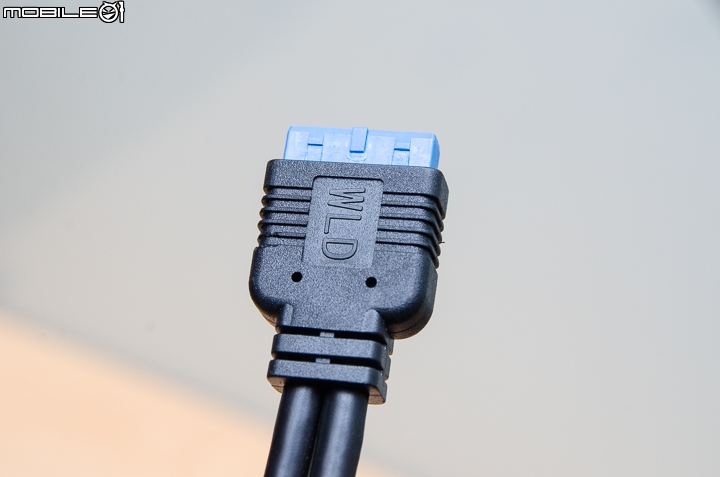

另外,前置的兩組USB3.0傳輸埠也是提供19Pin模組接頭,直接安裝到主機板就可以使用。


安裝電源供應器的時候,必須要先拆下機殼底板才有足供的空間可以放置電源供應器,放入後就一樣從後方鎖上四顆螺絲就可以固定。

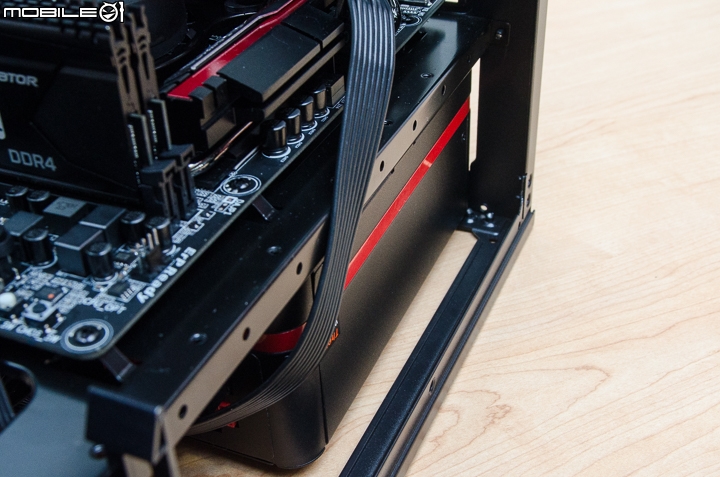

裝好電源供應器之後,可以到電源供應器與機殼側板之間還有一些空間可以用來藏線,而且主機板架邊緣的孔洞除了可以用來安裝2.5吋硬碟之外,也可以穿束線帶來固定多於線材。

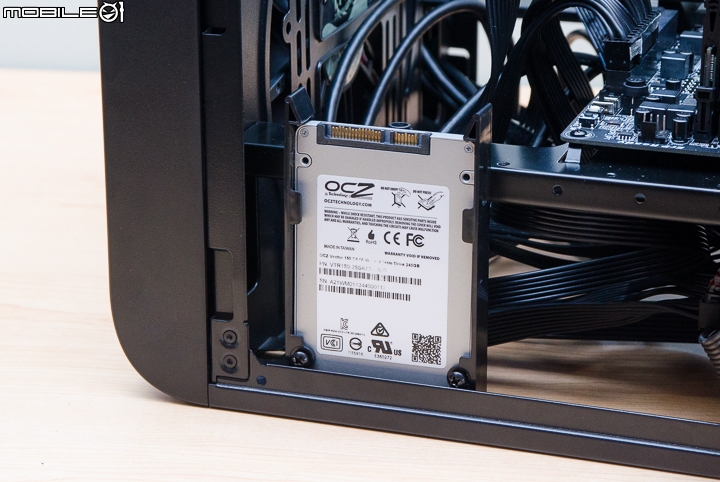

實際裝上2.5吋硬碟後的模樣,若是有需要改變放置位置,就將後方的固定螺絲卸下就可以左右移動到適合的位置。

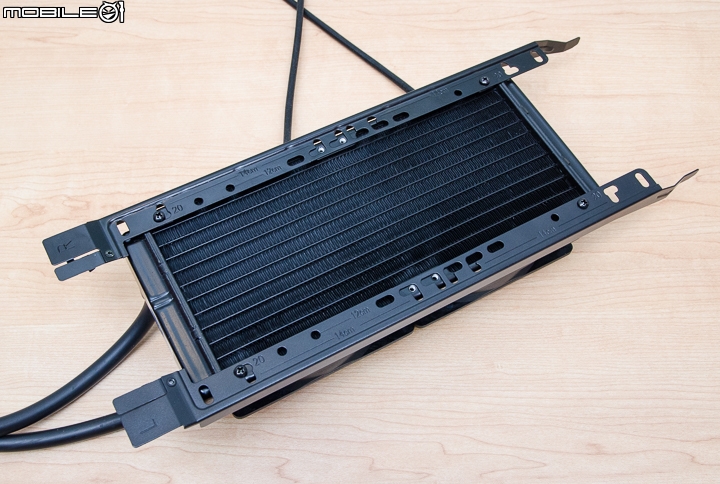

固定水冷排或是擴充風扇的時候,可以先卸下固定架來安裝會比較順手一點。

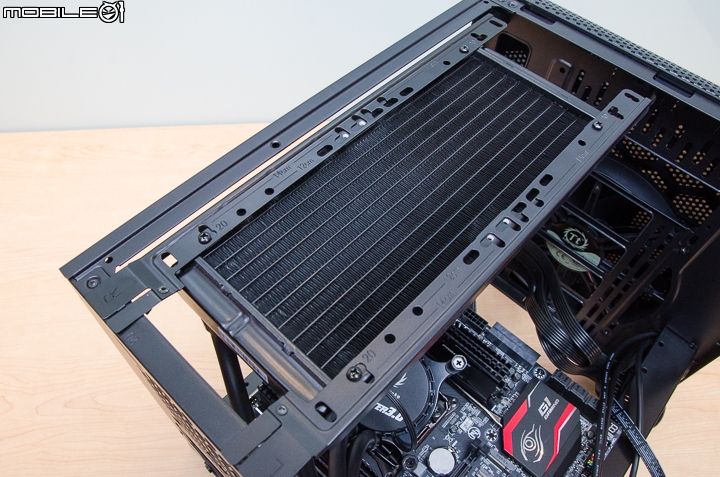

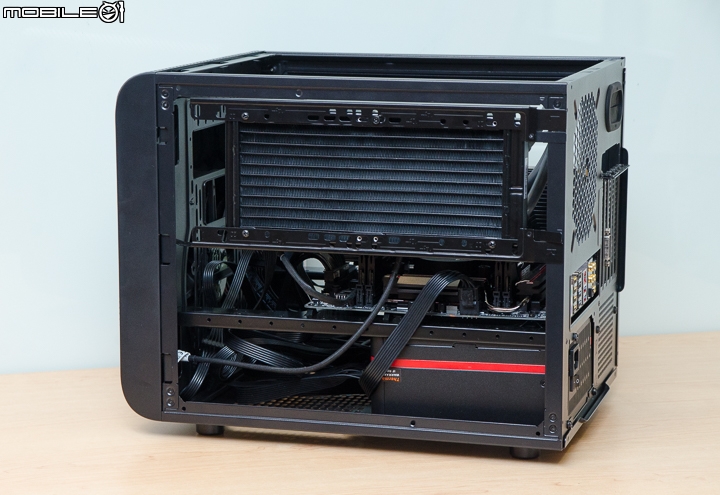

裝好水冷排或是擴充風扇之後,就可以將架子放到機殼上方或是左右兩側。

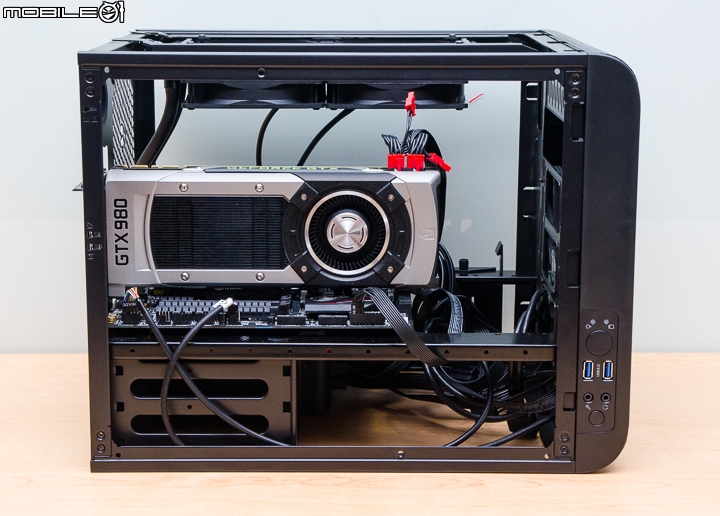

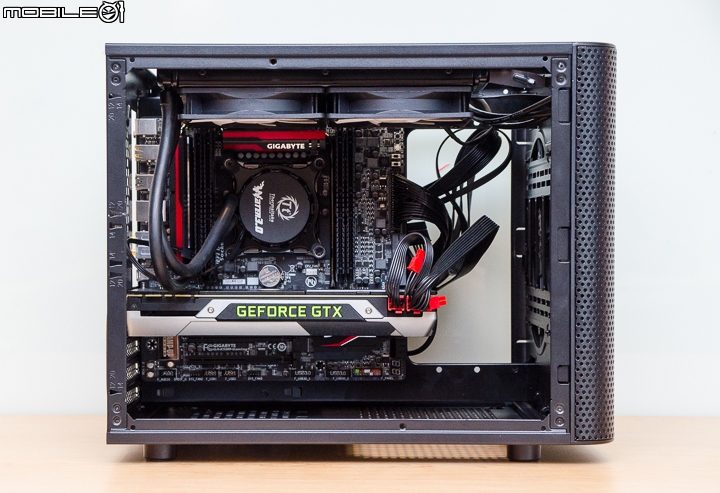

這款機殼內部空間長度最多可支援安裝35公分長的顯示卡,所以實際裝上GTX980顯示卡之後,可以看到後側空間其實還是很充裕。


因為這款機殼的上下左右側板都是可以自行拆卸的設計,並且也能夠互換安裝,所以只要稍微換一下側板安裝位置就可以將這款機殼改為直立式擺放。

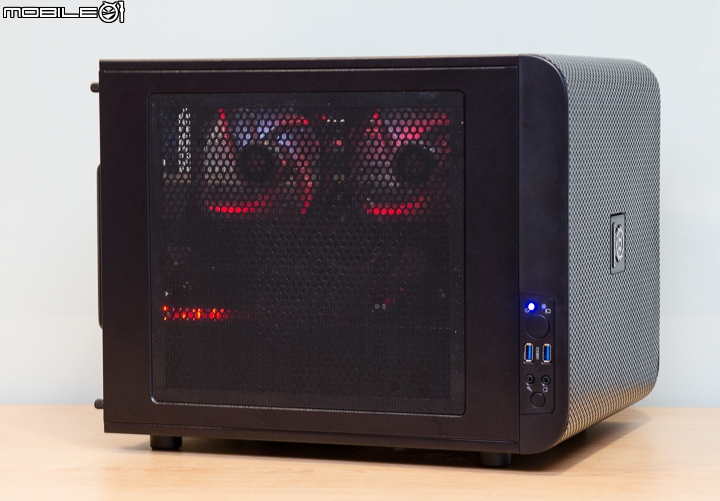

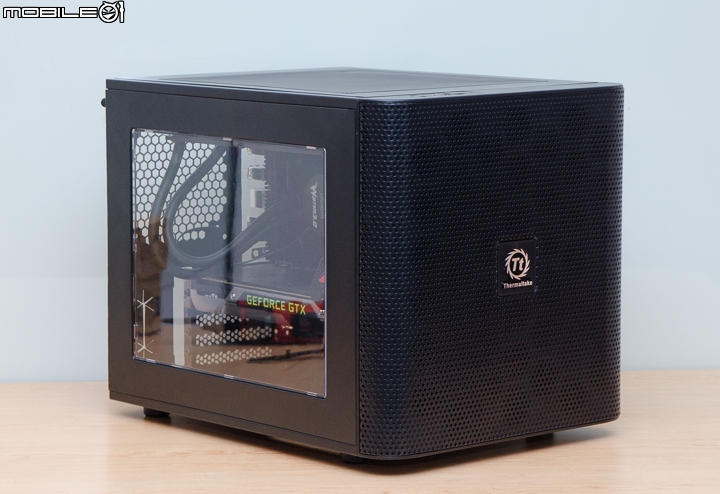

預設平躺模式安裝完成後的模樣。


改成直立式安裝後,電源供應器就會變成是在主機板的背後。

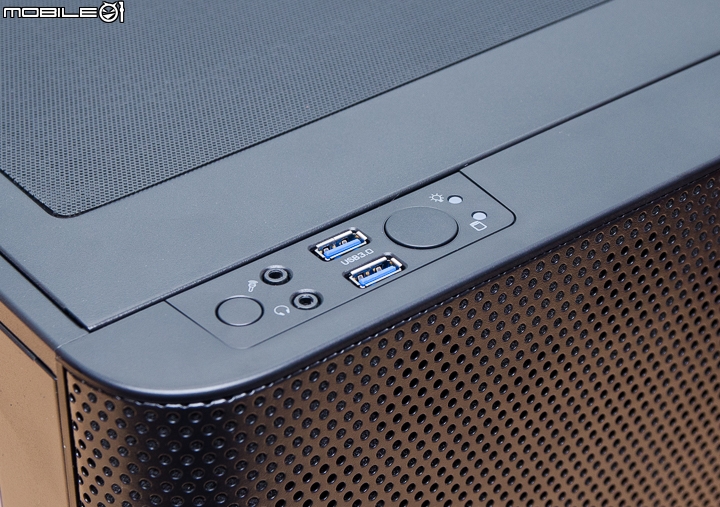

換成直立式的安裝模式後,原本在側邊的前置I/O就會變成是在機殼的上方。

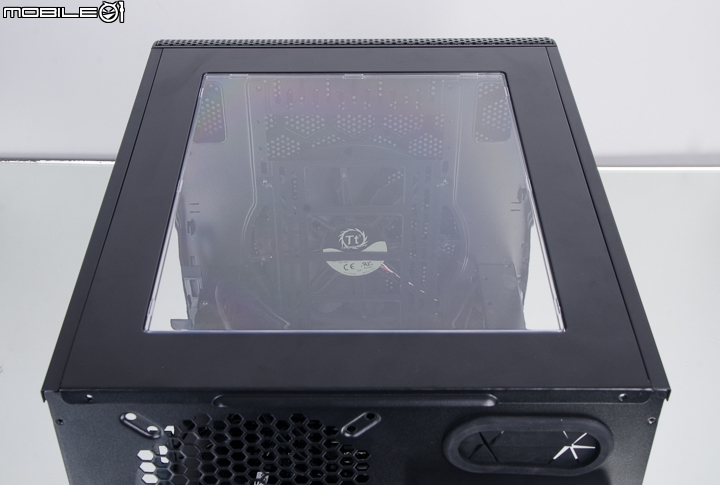

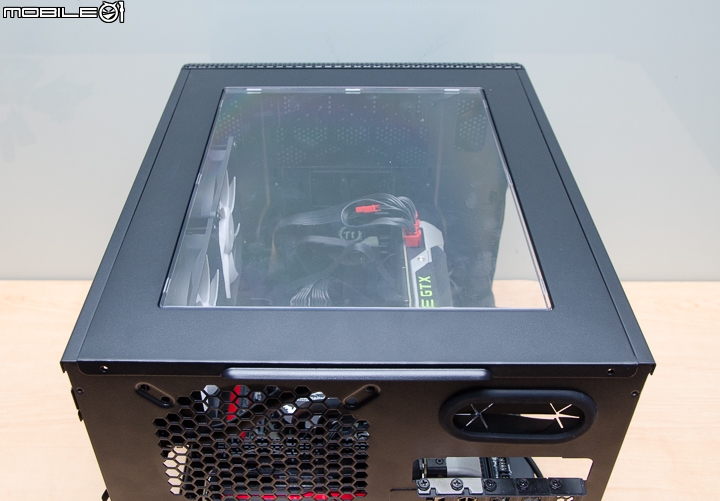

若是想要將散熱風扇或水冷排改放置機殼左右兩側,那麼透明側板就可以放到機殼的上方。

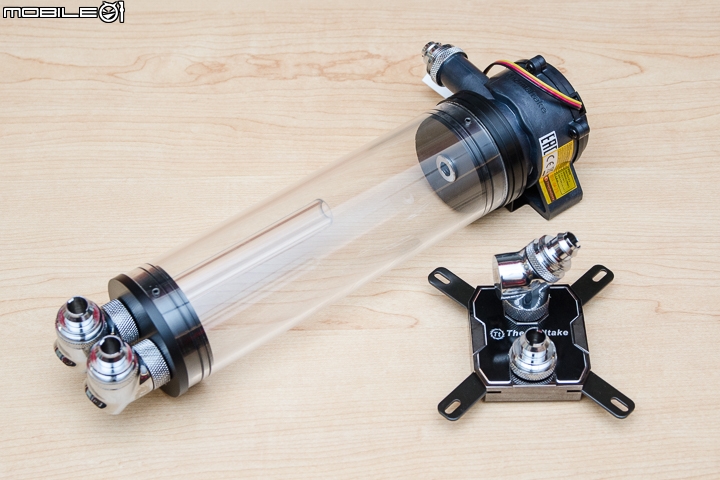

由於這款機殼具備了Tt LCS水冷認證,所以這次也特別借了水冷裝置來實際試裝一下。而這次搭配水冷裝置也是曜越推出的Pacific W1處理器水冷頭和Pacific PT40水冷幫浦。其中的Pacific W1是採用全銅材質打造,並且在外層還有加上鍍鎳處哩,減少氧化銹蝕的狀況。可支援Intel LGA2011/1366/1150/775和AMD FM2、AM3等腳位的處理器平台。另外,Pacific PT40水冷幫浦可安裝400毫升的水冷液,並可達到500L/h的流速。

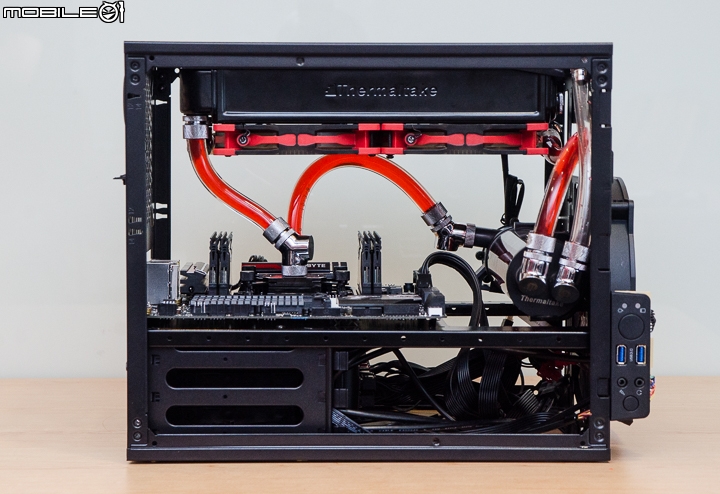

實際安裝水冷裝置時,由於機殼上有預留了許多孔洞,所以蠻容易搭配束線帶來固定水冷幫浦或是水冷管線,而且空間設計也算充裕,要將橫放或直放都可以。

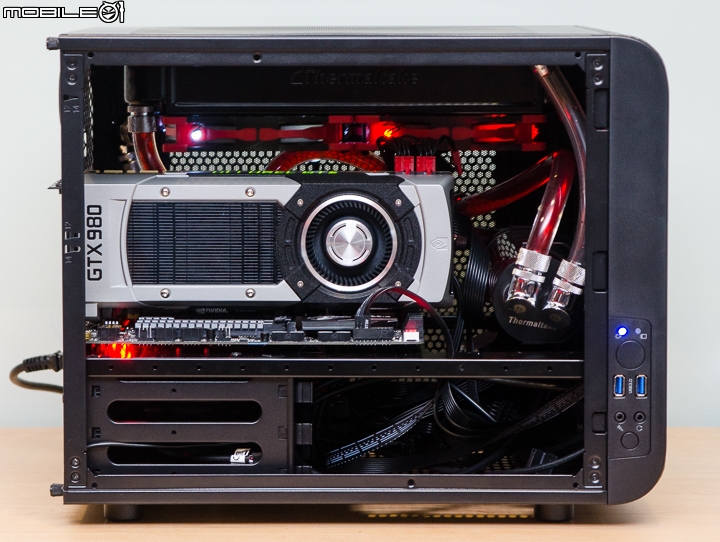

裝上水冷幫浦後,仍然有足夠的空間可以裝上GTX980顯示卡。

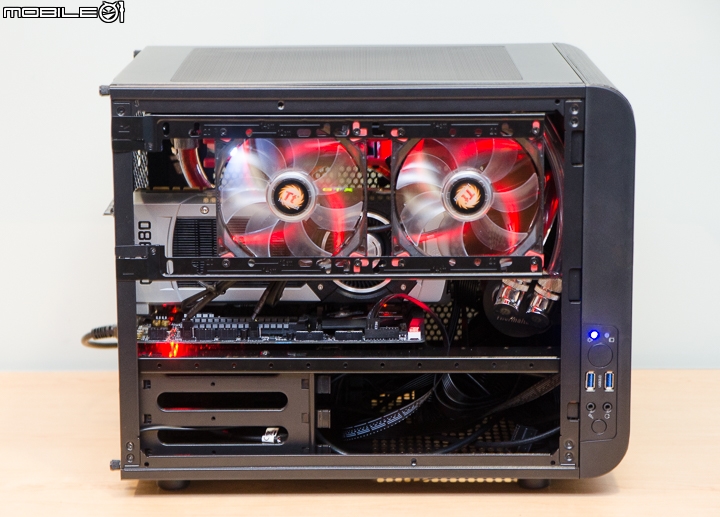

在側邊實際裝上兩個12公分的風扇。


在有裝上風扇或是水冷排的一側,就必須搭配有濾網的側板,以免影響進風或是排風效率。


試裝總結

實際用這款機殼組裝之後,發現內部空間算是蠻充裕,要容納兩張30公分左右的顯示卡應該也不是問題,而且也因為空間較大,在實際整理線路的時候,也比較順手。另外,因為這款機殼的側板可以任意更換使用,再加上設置了許多風扇與水冷排的安裝位置,也讓使用者有比較彈性的散熱配置。不過,標準配備內雖然有提供了一個20公分的風扇,但若是能夠在後方也加上一個風扇的話,應該會更完備一點吧!
