有不少人為了可以組台體積較小的電腦,常常會考慮搭配ITX規格的主機板,不過以往ITX主機板因為體積空間的限制,無論規格或是效能方面,都跟一般ATX或是mATX規格的主機板有著明顯的差異。然而隨著處理器整合的功能愈來愈多,不僅主機板線路相對減化,多出來的空間也能夠加入更多的擴充規格,所以現在推出的ITX主機板雖然說規格不像ATX主機板那樣齊全,但對於一般使用者來說,基本上已經算是相當足夠,而且透過無線網路功能的整合,也使得ITX主機板有了更多的應用。而這次也特別借來了三款ITX主機板來實際試用一下,好讓想要組小電腦的網友們可以做個參考。


由於這次文章篇幅較長,所以在底下也直接放了三款主機板的介紹連結,若是網友想要先看哪個部分的話,則可以直接點連結跳轉。

華碩Z97I PLUS主機板介紹

技嘉Z97N WiFi主機板介紹

微星Z97I AC主機板介紹

實際效能測試


華碩Z97I PLUS主機板介紹

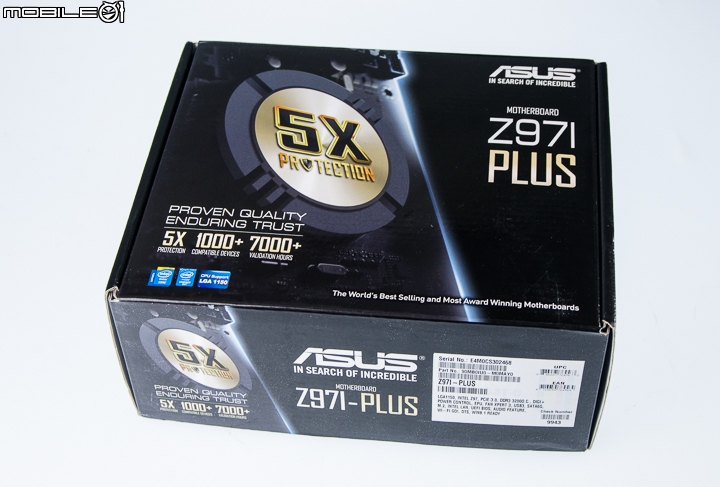

這次向華碩借來Z97 ITX主機板型號為Z97I PLUS,而從外盒上也可以看到有特別標示了5X、1000+以及7000+的數字,主要是表示這款主機板上有導入了5X防護設計、可相容1000種以上的裝置以及7000小時以上的驗證時數。


在外盒的背面除了有標示這款主機板的重點規格以及5X防護設計的說明之外,針對音效以及網路的部分也有一些加強的設計。其中音效部分不僅有加入音效放大器和搭載nichicon音響級電容,左右聲道的電路也採用分離夾層的設計,減少干擾問題。至於網路的部分則是加入了Turbo LAN流量管理軟體,以減少網路延遲問題。

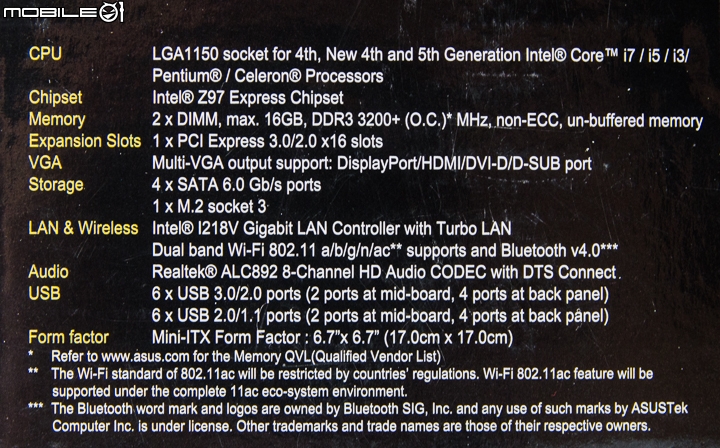

底下附上這款主機板的重點規格表,先給大家做個參考。

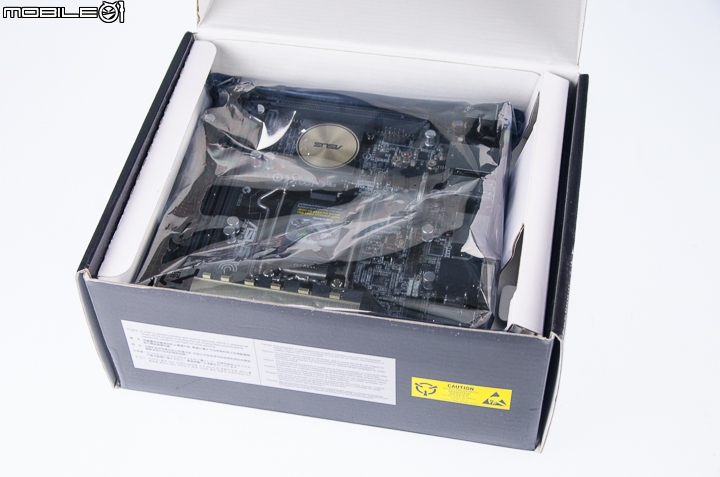

打開外盒上蓋會先看到主機板,底下的空間還有放置這款主機板隨附的配件。

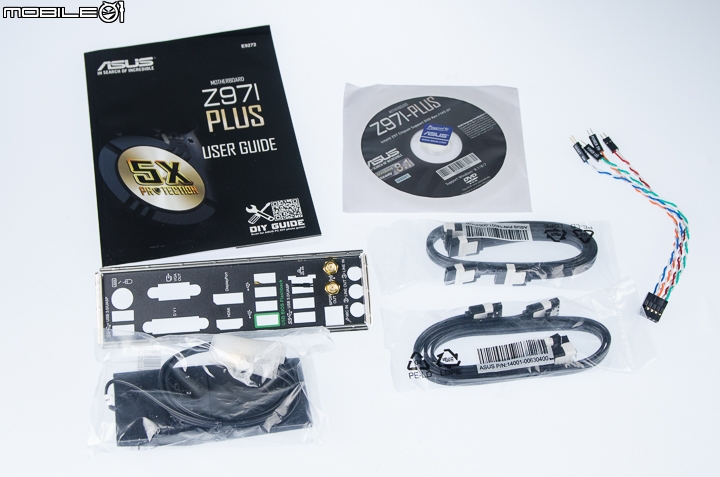

隨附的配件主要有一本紙本的使用手冊、驅動軟體光碟片、四條SATA傳輸線、前置連結線標示線材、I/O背板以及無線網路訊號延長天線。

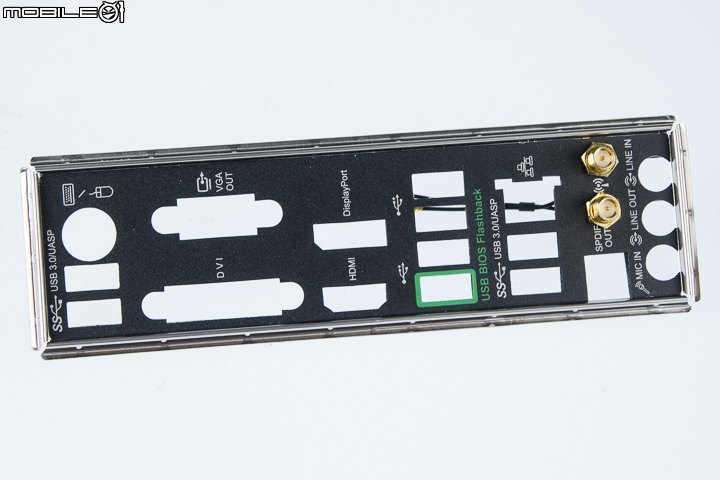

在隨附的I/O背板上已經有預先裝上無線網路天線的接頭,讓使用者可以比較方便安裝。

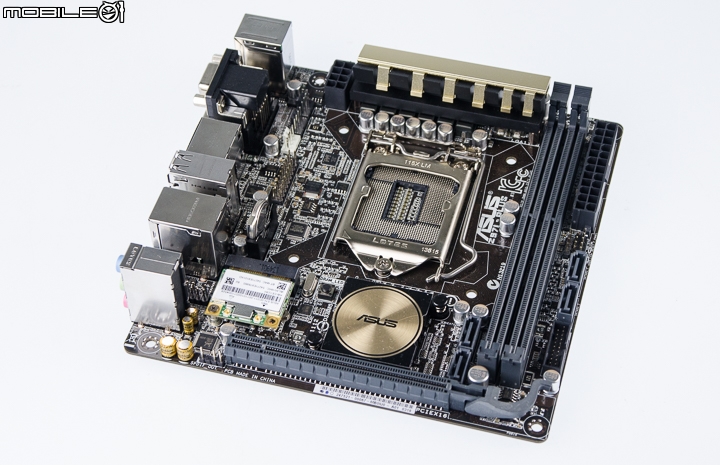

接著就還看這款主機板的外觀與規格設計吧!

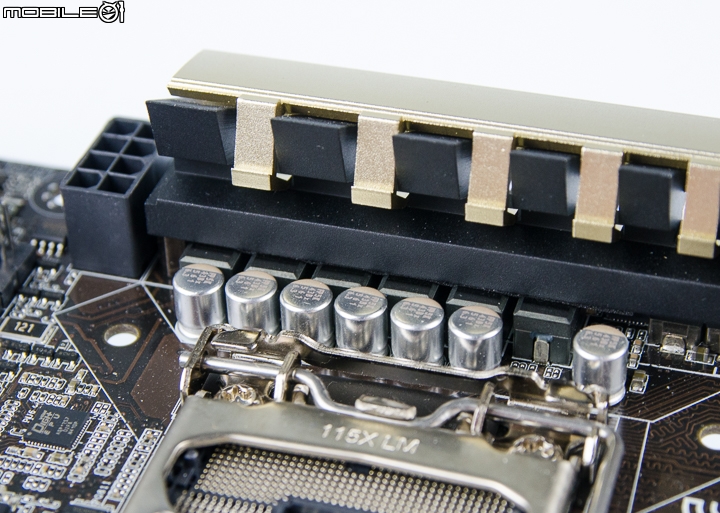

針對處理器供電的部分,這款主機板是採用六相供電的設計。

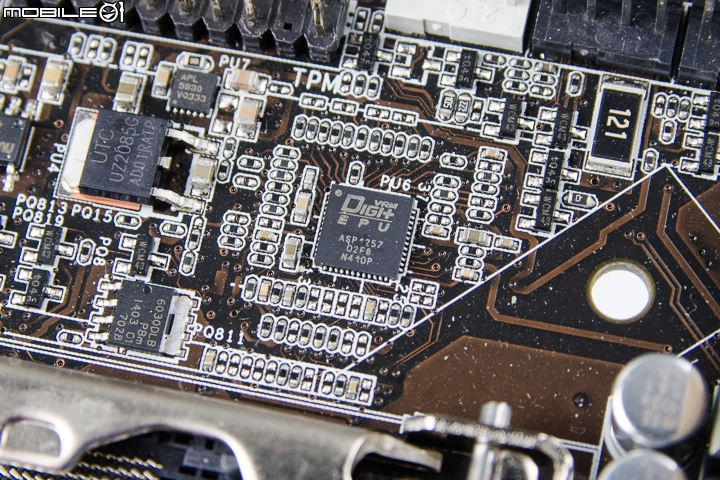

這款主機板上也是搭載了一顆EPU晶片來控制處理器的供電相數。

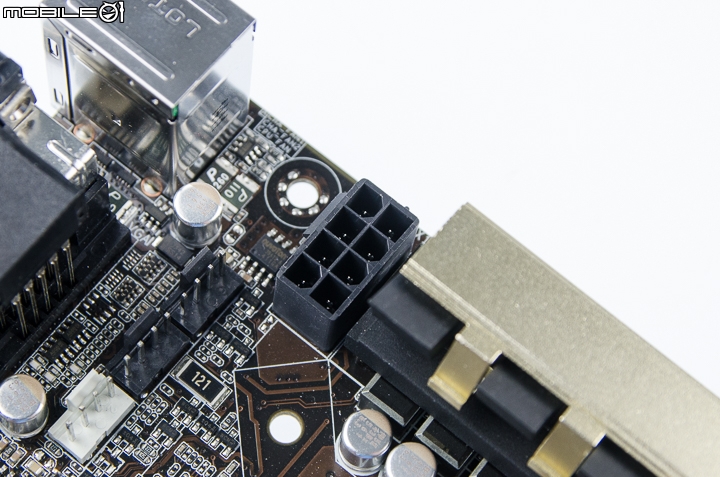

而且處理器的電源接頭也是跟一般ATX主機板一樣是採用8Pin的規格,讓有超頻需求的使用者可以有更足夠的供電。

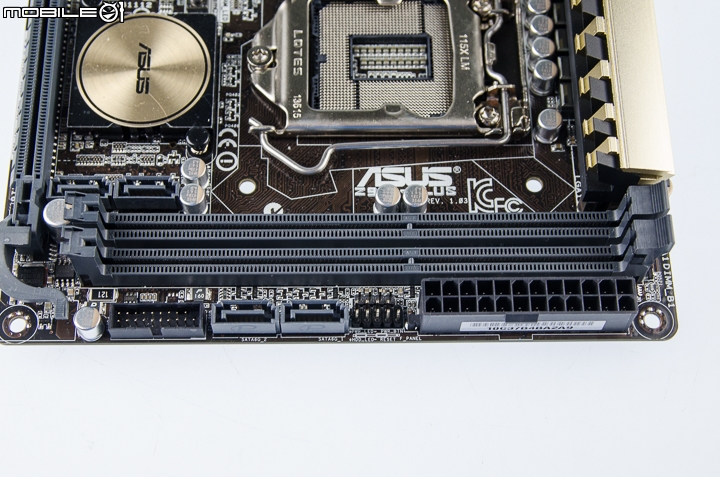

主機板上設置了兩組DDR3記憶體插槽,最高可支援至DDR3-3200的運作時脈以及16GB的容量。

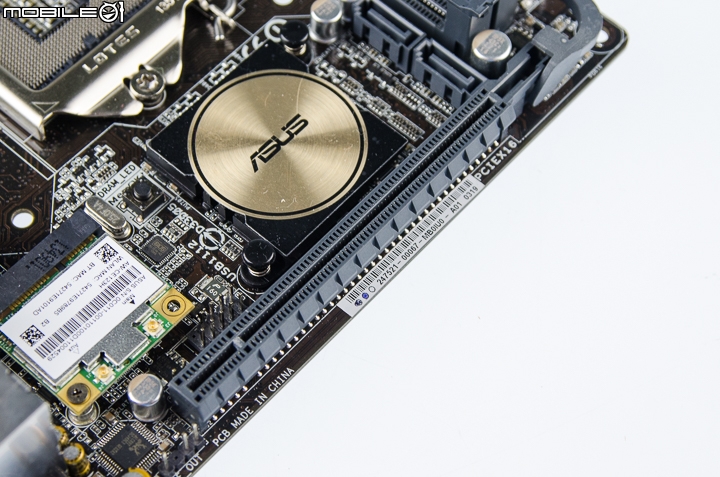

在主機板側邊也有設置一組PCIe3.0x16的擴充插槽,可加裝顯示卡或是其它功能的擴充卡。


在PCIex16的擴充插槽旁邊還有設置了一個mini PCIe插槽,並且也已經搭載了一張無線網路卡。

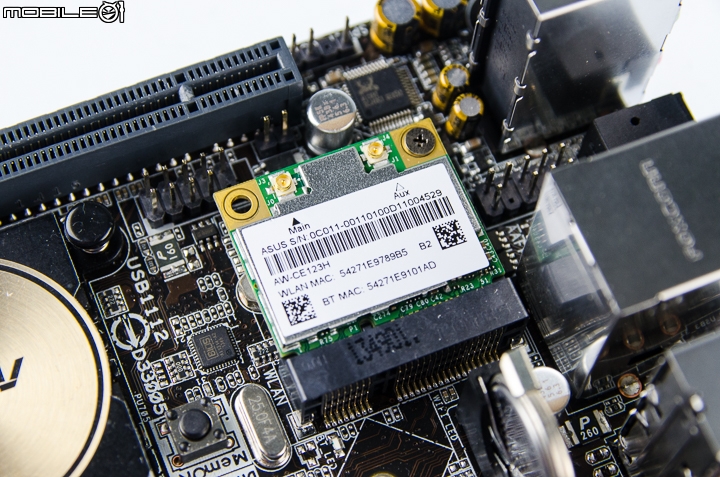

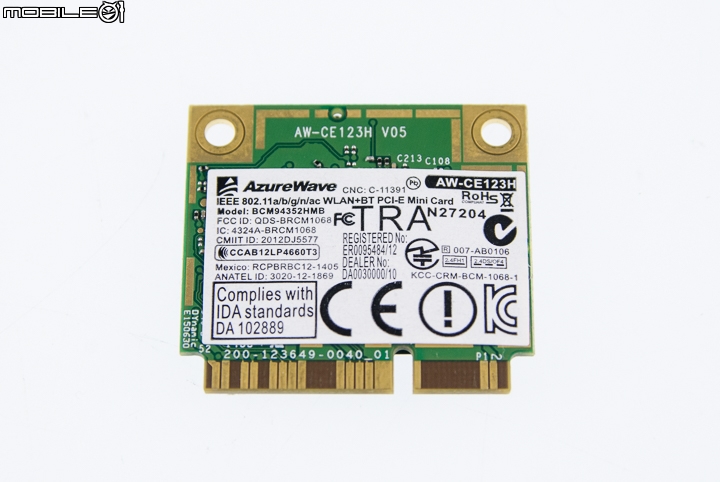

主機板上預載的無線網路卡是AzureWave推出的AW-CE123H,可支援802.11ac網路協定以及2.4GHz和5GHz雙頻段運作。這款無線網路卡同時也有支援藍牙4.0無線傳輸功能。

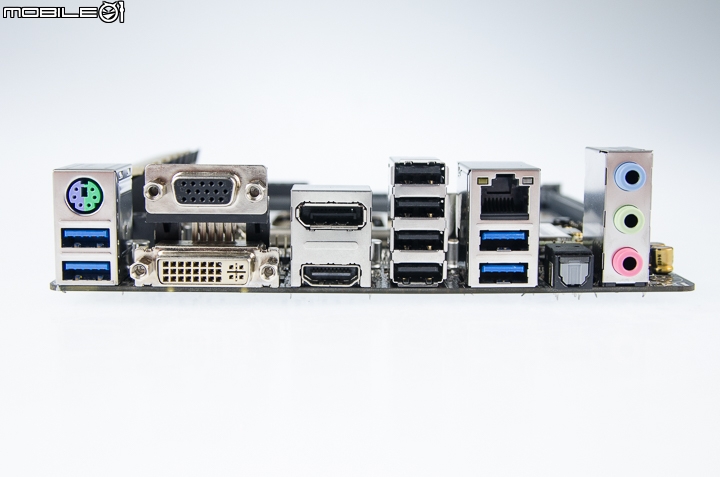

I/O支援方面,在主機板的I/O背板上一共提供了4組USB3.0、4組USB2.0以及一組鍵盤滑鼠共用的PS/2傳輸埠。而網路規格部分,也有設置一組可支援Gigabit頻寬的RJ45有線網路埠。影音輸出部分,這款主機板則是各設置了一組D-Sub、DVI、HDMI以及DisplayPort等影音端子。而音效傳輸規格部分,除了一般3.5mm的音源孔之外,還有提供一組光纖音效傳輸埠。

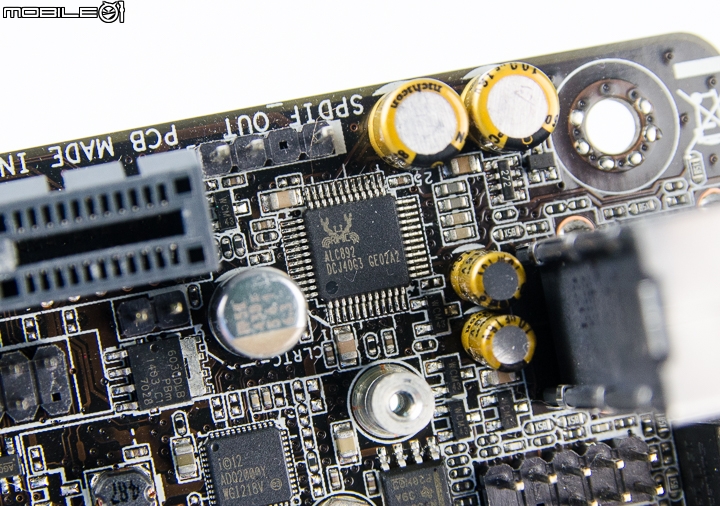

主機板上的音效是採用Realtek ALC892控制晶片,可支援7.1聲道輸出。

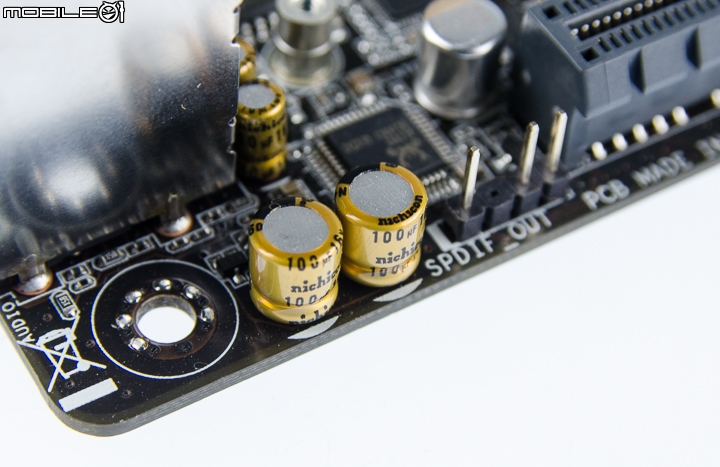

音效區域的電容也是特別採用nichicon推出的音響級電容。

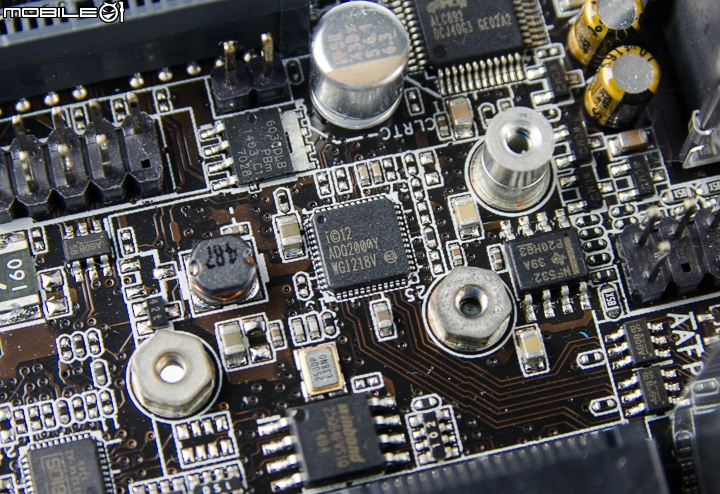

在背板上的有線網路埠則是透過Intel WGI218V晶片控制,可支援Gigabit頻寬。

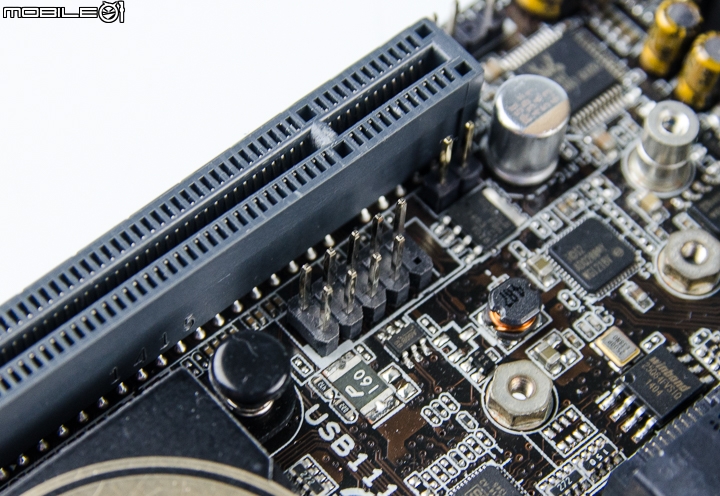

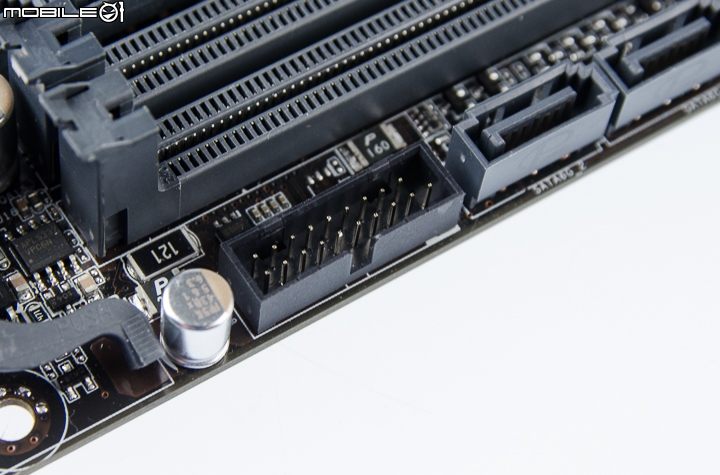

除了背板上的USB傳輸埠之外,主機板上也有提供一組19Pin和9Pin的USB3.0與USB2.0前置擴充插槽,可再增加各兩組USB3.0和USB2.0傳輸埠使用。

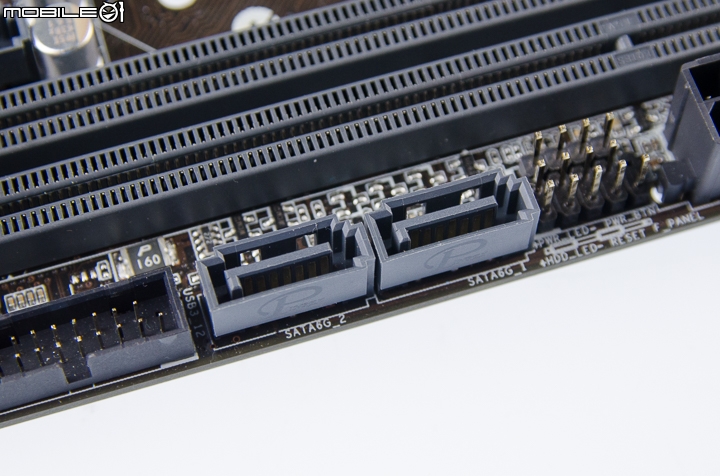

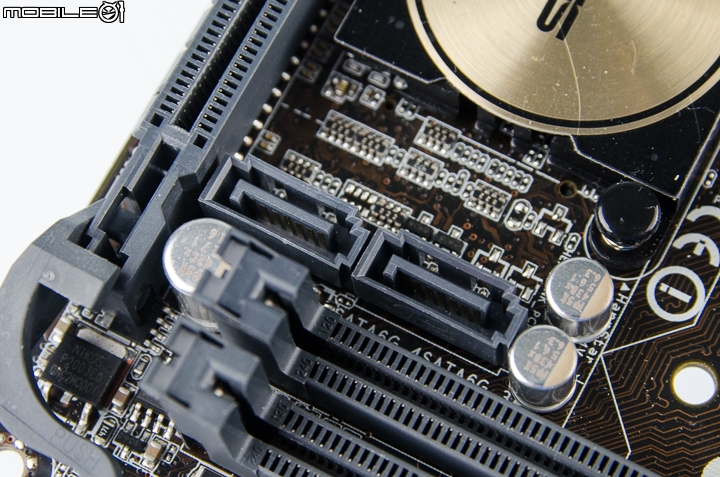

硬碟支援的部分,主機板上一共設置了4組SATA 6Gb/s的傳輸埠。

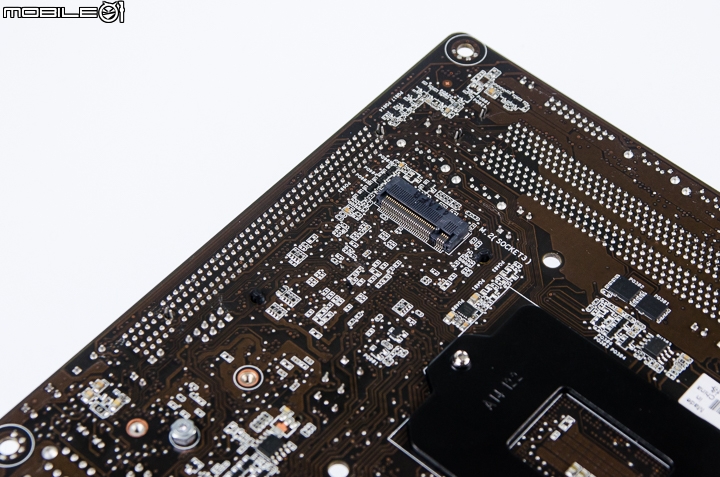

除了4組SATA傳輸埠之外,這款Z97I PLUS主機板在背面還有設置了一組M.2的擴充插槽,讓使用者可以擴充M.2介面的固態硬碟。


華碩Z97I PLUS主機板隨附軟體介紹

華碩AI Suite 3軟體

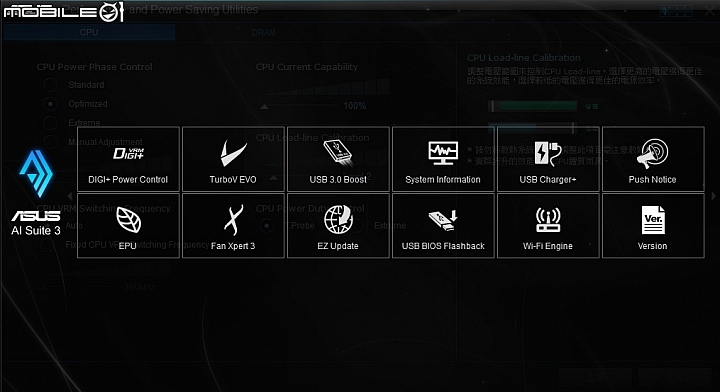

接著來看這款主機板上所提供的一些應用軟體。主機板搭配的軟體功能,大部分都已經整合在AI Suite 3的介面,只要開啟這個軟體的主控畫面就可以看到DIGI+ Power Control、Turbo EVO、USB3.0 Boost、System Information、USB Charger+、Push Notice、EPU、Fan Xpert 3、EZ Update、USB BIOS Flashback以及Wi-Fi Engine等功能的圖示選單。

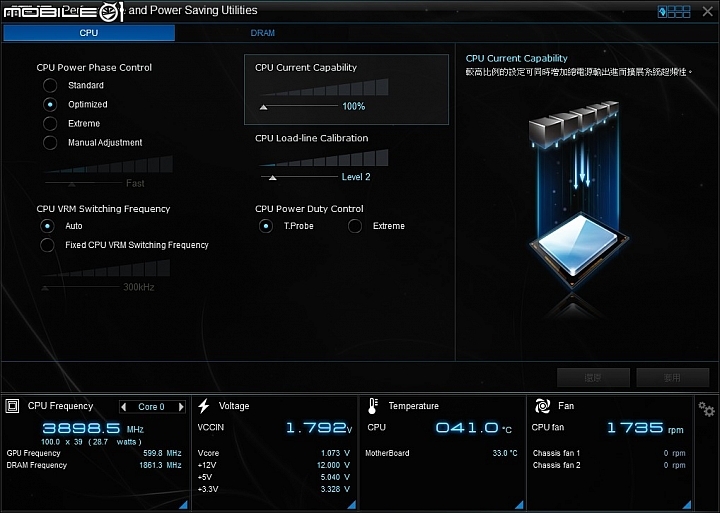

其中DIGI+ Power Control的功能式可以讓使用者用來調控處理器以及記憶體的供電選項,而且在操作介面上也有設置了像是標準、超頻、手動等模式,讓使用者可以快速設定。

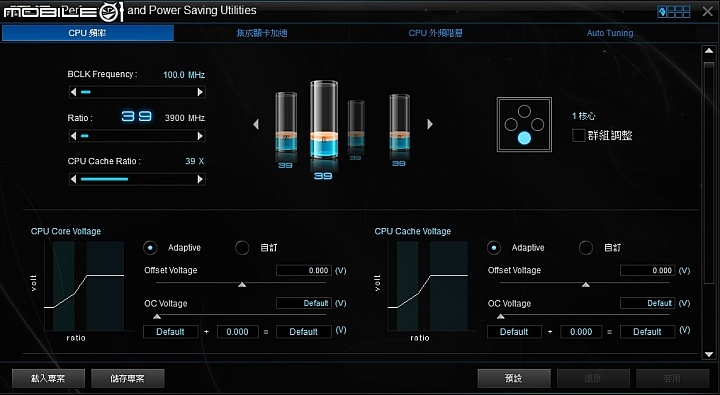

Turbo EVO的功能則是可以用來調控處理器、記憶體或是內建顯示晶片的運作時脈以及電壓值,讓有需要超頻的玩家可以更方便調整參數。

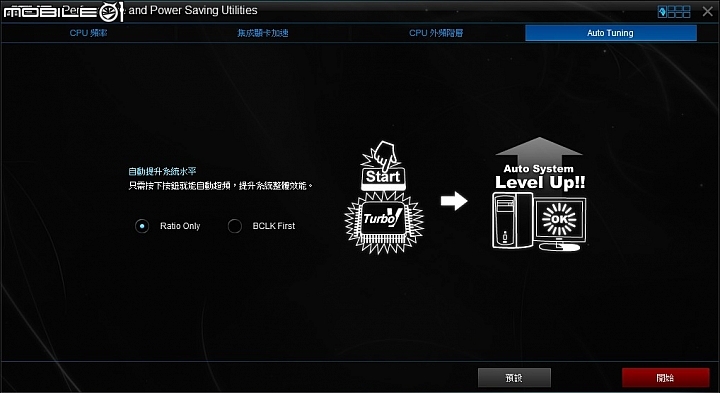

在Turbo EVO裡面也有提供一個自動調效的選項,可以透過軟體自動調校到最穩定的超頻時脈。

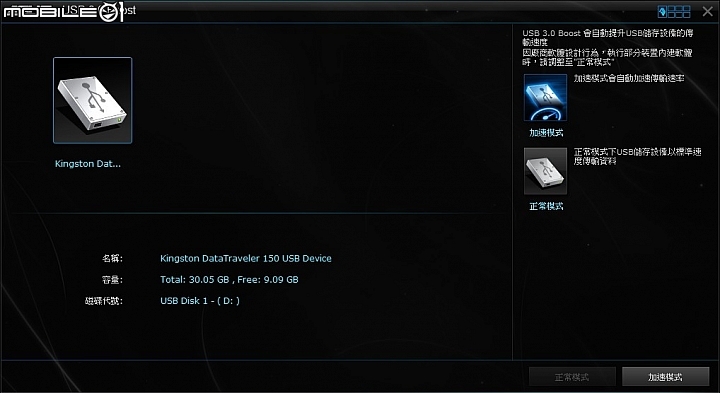

USB3.0 Boost則是用來加速USB3.0裝置的傳輸速度,點下加速模式之後就可以提昇傳輸速度。

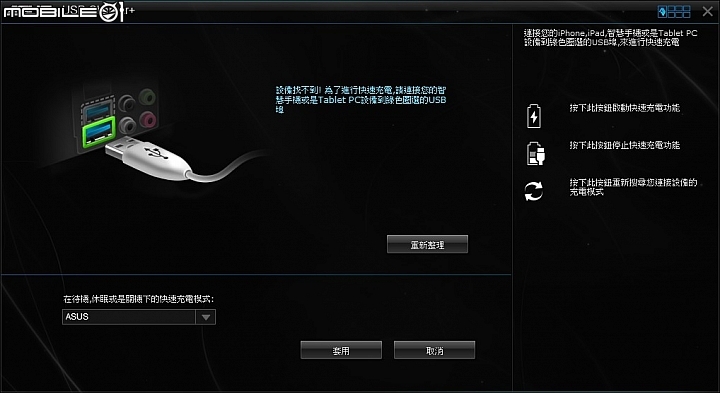

USB Charger+的功能主要是用來增加USB傳輸埠的供電量,讓使用者在連結行動裝置時,可以更快速地充電。


在AI Suite 3的介面中還有提供一個Push Notice,當電腦發生異常狀況時,便可以透過這個功能主動提供警報訊息,讓使用者可以更快速地掌握電腦運作狀況。

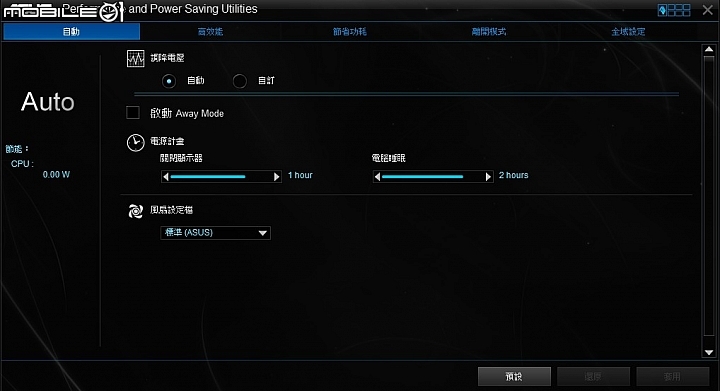

而EPU的功能頁面中,主要有提供了自動、高效能、節省功耗、離開模式以及全預設定等電源模式,使用者可以依照自己的需求快速設定。

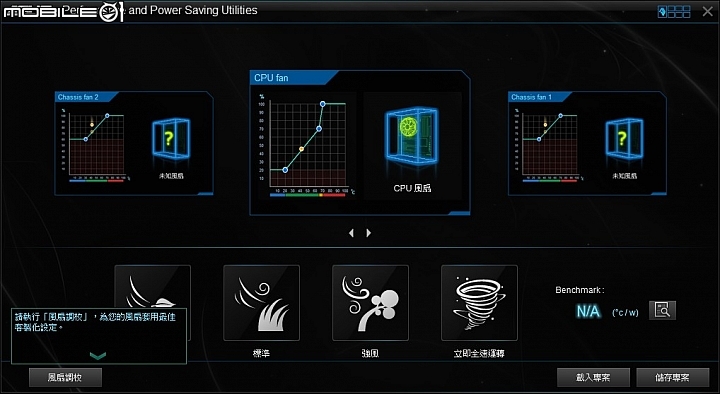

針對風扇控制的部分,在AI Suite 3裡面也有提供了一個Fan Xpert 3的控制軟體,可以用來調控連結至主機板的散熱風扇。而功能頁面內也有提供靜音、標準、強風以及全速運轉等選項,讓使用者可以依照使用狀況快速選擇。

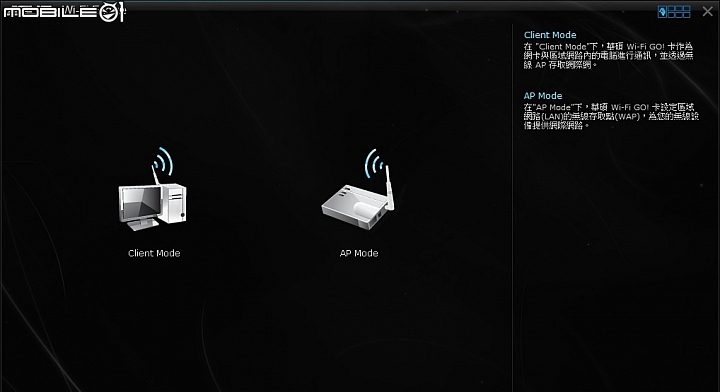

至於Wi-Fi Engine功能則是可以讓主機板上的無線網路卡切換為Client或是AP模式。



Turbo LAN網路流量管理軟體

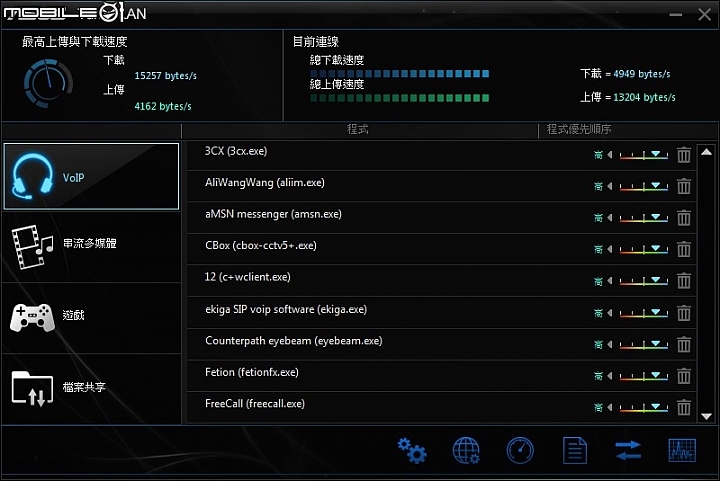

除了AI Suite 3裡面所提供的功能之外,針對網路流量管理的部分,華碩在這款主機板上也有提供了一個叫做Turbo LAN的管理程式。在這個軟體的主畫面上也有預設網路通訊、多媒體串流、遊戲以及檔案共享等四個模式,讓使用者可以快速設定。

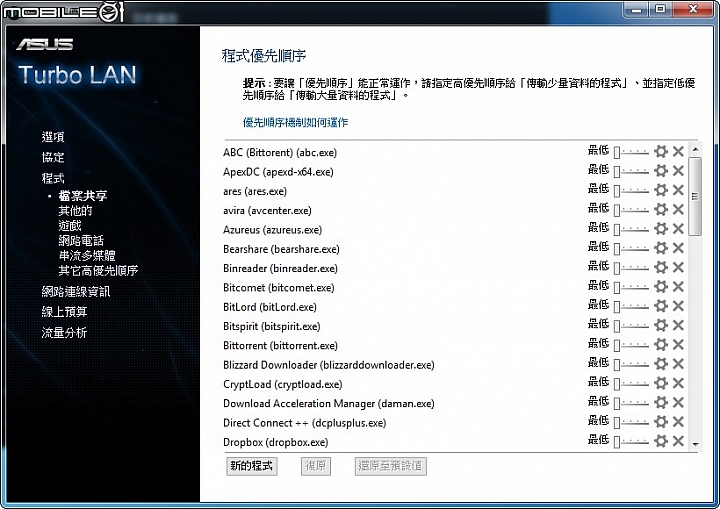

在設定選項中也可以針對不同的應用程式來設定網路使用的優先順序,減少因為網路塞車造成的延遲問題。



華碩PC Diagnostics硬體檢測軟體

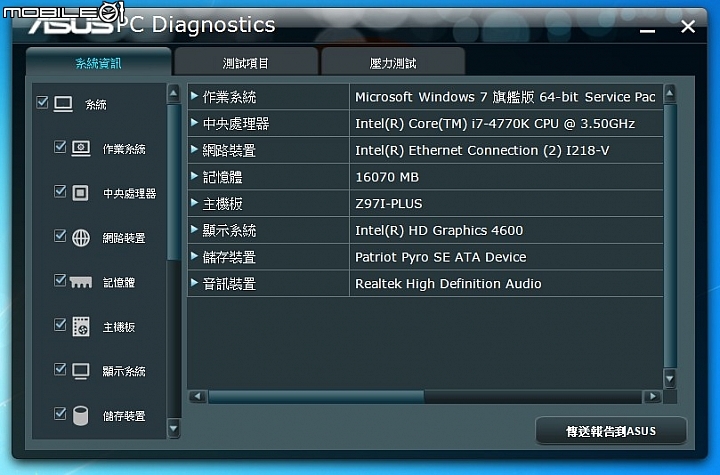

華碩隨附的軟體中,有一個叫做PC Diagnostics的軟體。這個軟體除了可以用來查看各項硬體的資訊內容之外,也有提供硬體測試的功能,讓使用者可以自己檢測硬體的效能或是運作狀況。

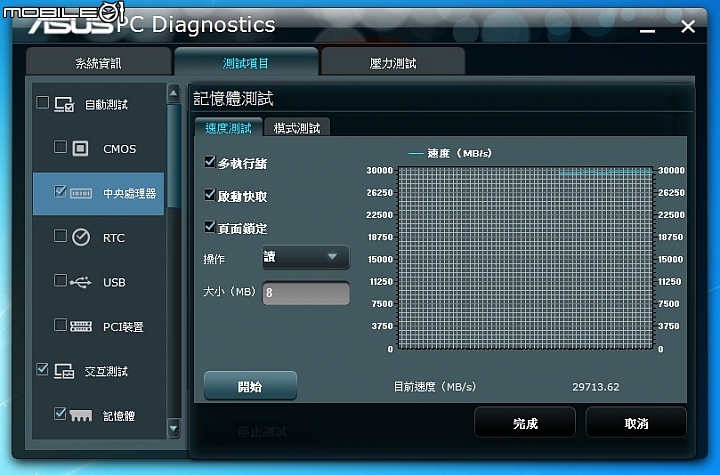

在測試硬體時,左側有列了許多硬體清單,使用者可以自己勾選需要測試的硬體項目。開始測試之後,右側的視窗就可以看到硬體的測試狀況。


華碩HomeCloud軟體

最後看到的是這款主機板搭配的Home Cloud軟體。這個軟體主要的功能就是可以讓使用者透過區域網路或是遠端網路來分享電腦內的資料夾檔案,並且也有提供行動裝置使用的APP應用程式,可以直接用行動裝置來存取共享資料夾或是串流多媒體影音檔案。這個軟體主要是綁定email帳號,之後使用的時候,只要輸入這個設定好的帳號密碼就可以透過區域或遠端網路來連結電腦。

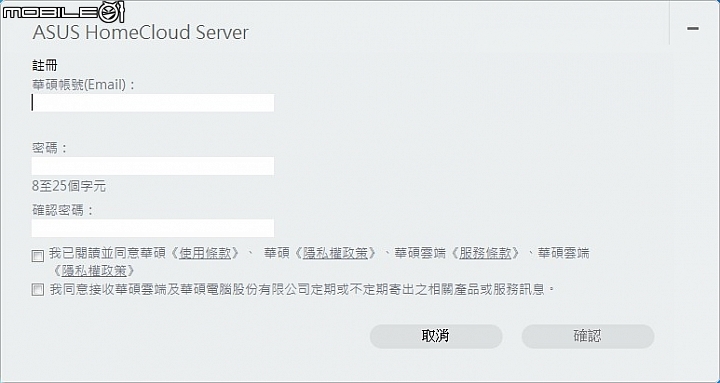

第一次使用的時候,需要先在軟體內設定自己的email帳號。

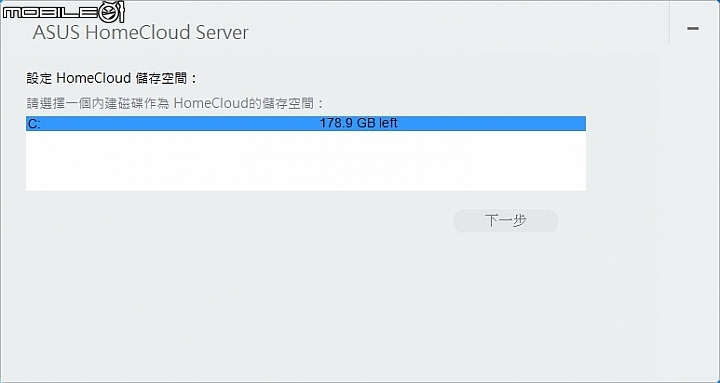

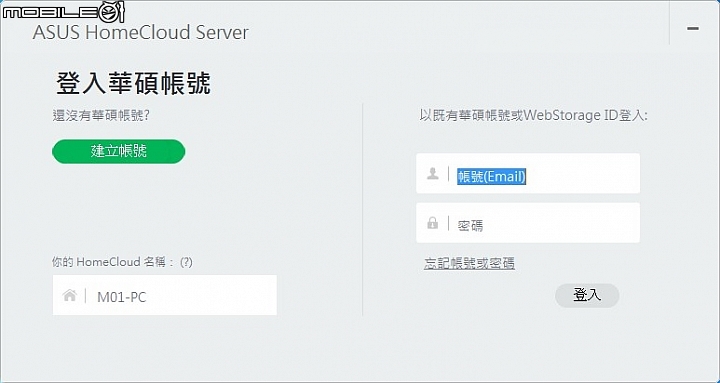

登入帳號密碼之後,接著就是選擇一個之後共享的儲存空間。

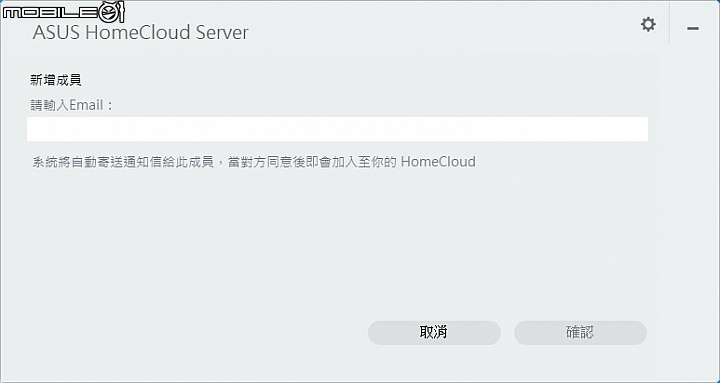

若是有要新增其它使用者一起共享資料夾的話,也可以在新增成員的頁面中輸入新增使用者的email,之後系統就會發送確認訊息到新增使用者信箱內。

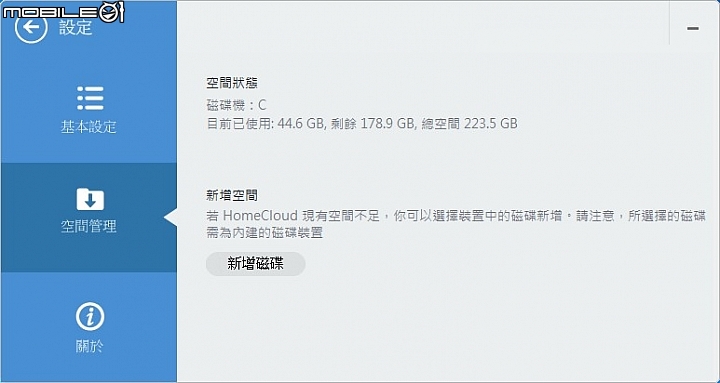

之後儲存空間不夠的時候,也可以在空間管理頁面中新增儲存磁碟。

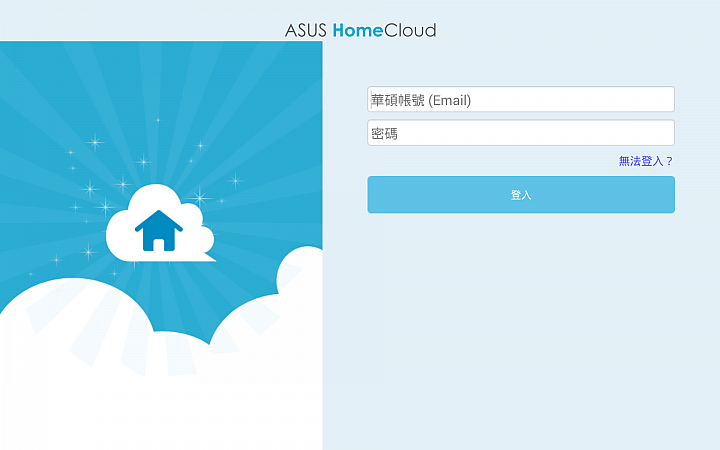

下載行動裝置版本的HomeCloud之後,就使用剛剛註冊的帳號登入,既可以透過行動裝置來存取共用資料夾。




技嘉Z97N WiFi主機板介紹

這次跟技嘉借來的GA-Z97N-WIFI主機板因為是測試樣品,沒有外盒包裝,所以就直接來看主機板的規格設計吧!


針對處理器的供電部分,這款主機板採用了四相供電的設計,並且在處理器針腳表面還有特別加入15μ的鍍金處理以提升耐用度。

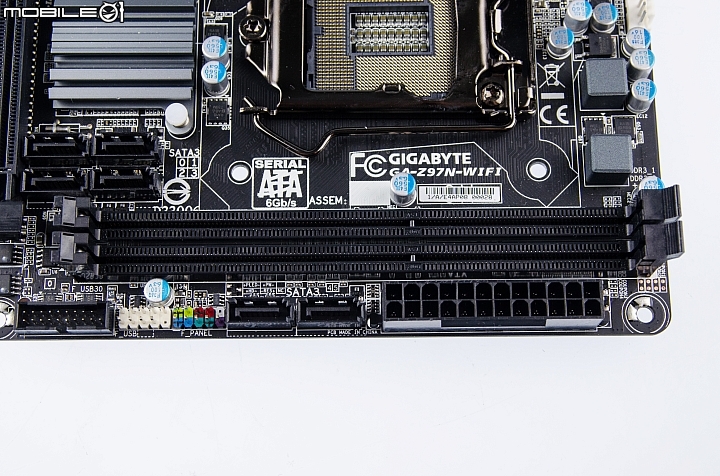

主機板上提供了兩組DDR3記憶體插槽,就官方規格標示,最高可支援至DDR3-3100的超頻時脈以及16GB的容量。


在主機板側邊也有提供一組PCIe 3.0x16的擴充插槽,可以用來安裝顯示卡或是其它功能擴充卡。

.

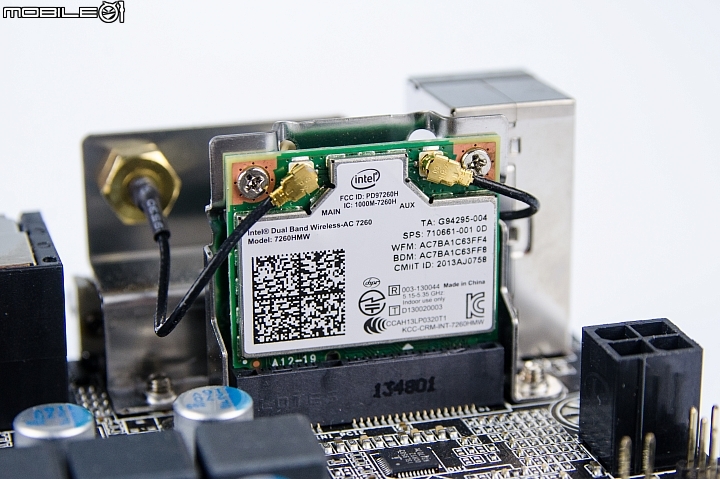

這款主機板上的mini PCIe插槽上已經直接搭載一張Intel Dual Band Wireless-AC 7260無線網路卡,可支援802.11ac的網路協定以及2.4GHz和5GHz雙頻段運作,最高傳輸速度可達到867Mbps,並且也有具備藍牙4.0無線傳輸功能。

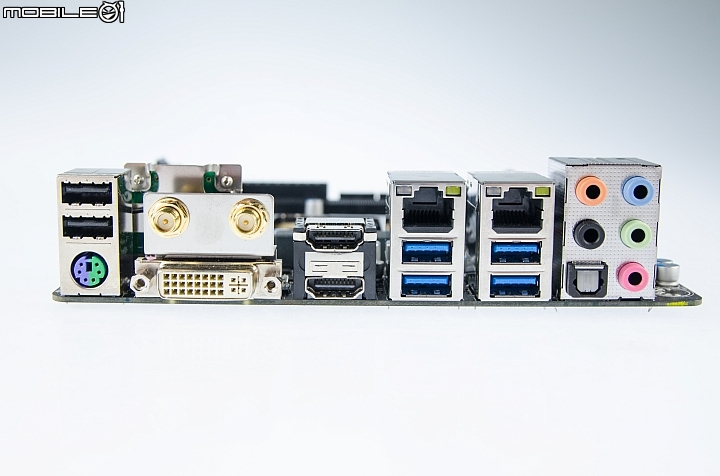

I/O規格方面,有提供了4組USB3.0、兩組USB2.0以及一組鍵盤滑鼠共用的PS/2傳輸埠,並且還有提供兩組可支援Gigabit頻寬的RJ-45有線網路埠。影音傳輸部分,除了DVI之外,還有設置了兩組HDMI傳輸端子。至於音效傳輸部分,主機板上則是同時提供了3.5mm和光纖規格的音效端子。另外,在I/O背板上也直接設置了無線網路訊號延長天線的擴充接頭,讓使用者可以更方便安裝天線。

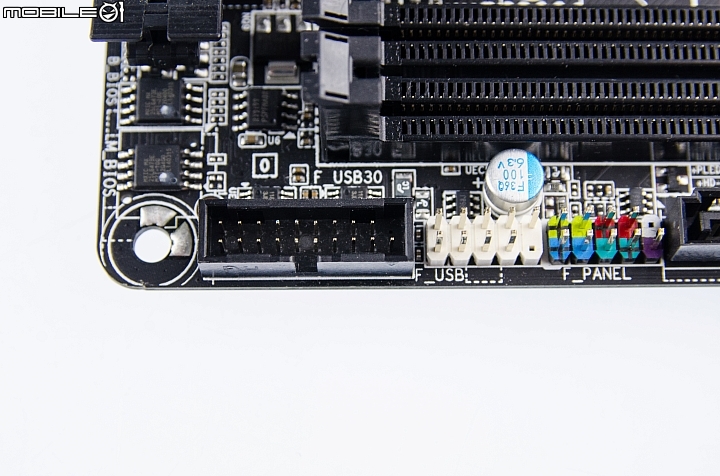

除了I/O上的USB傳輸埠之外,在記憶體旁邊還有設置一組19Pin與9Pin的USB3.0和USB2.0前置擴充插槽,可再增加各兩組USB3.0與USB2.0傳輸埠使用。

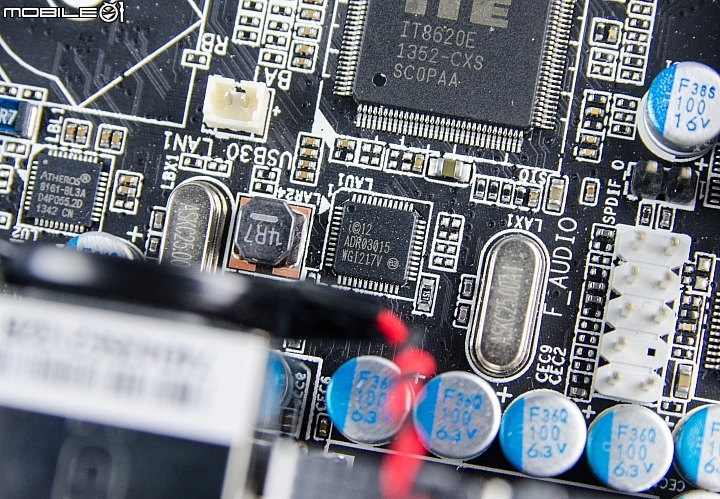

在I/O背板上的兩組有線網路埠主要是透過Intel WGI217和ATHEROS 8161-BL3A兩顆晶片來控制。

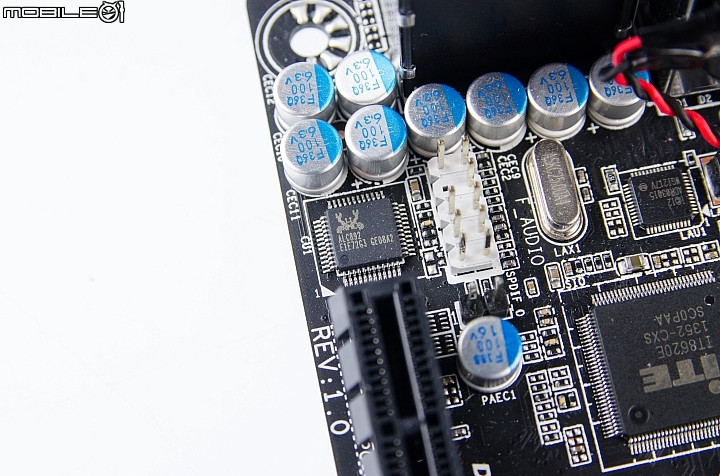

音效方面則是採用了Realtek推出的ALC892音效晶片,可支援7.1聲道輸出。另外,因為這張主機板算是測試樣品,所以音效電路區域的電容還只是一般的固態電容,正式出貨的版本則是會改用音響級的nichicon電容。

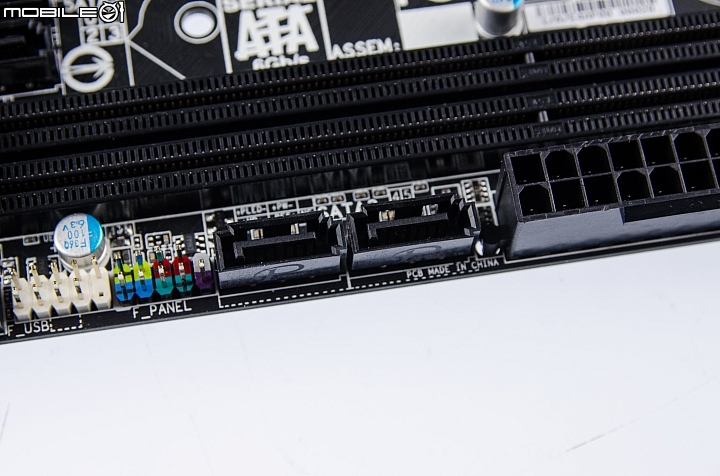

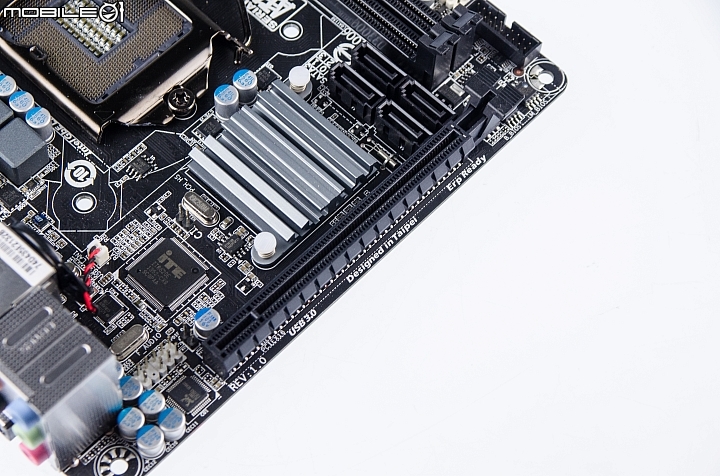

硬碟擴充支援方面,這款主機板一共提供了6組SATA 6Gb/s的擴充埠。





技嘉Z97N WiFi主機板隨附軟體介紹

再來看到軟體的部分,技嘉所提供的應用程式主要都是透過一個APP Center軟體來整合,當使用者新增應用程式之後,就可以在這個軟體介面上看到功能圖示。


@BIOS軟體

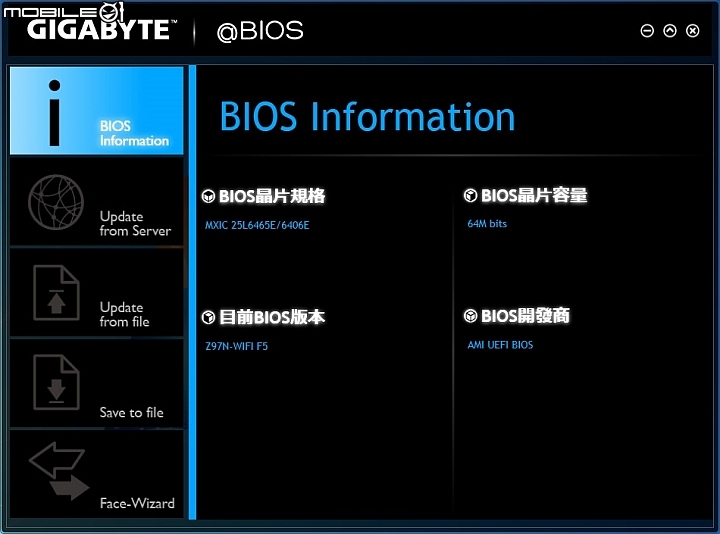

技嘉隨附的應用程式中有一個叫做@BIOS的軟體,主要是可以讓使用在作業系統內查看BIOS資訊或是更新BIOS版本。

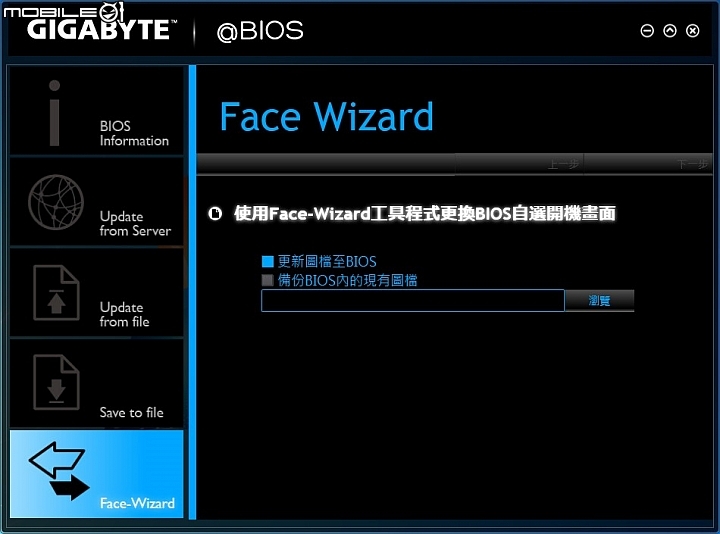

@BIOS裡面還有提供一個Face-Wizard功能,可以讓使用者自己上傳開機畫面。


USB Blocker軟體

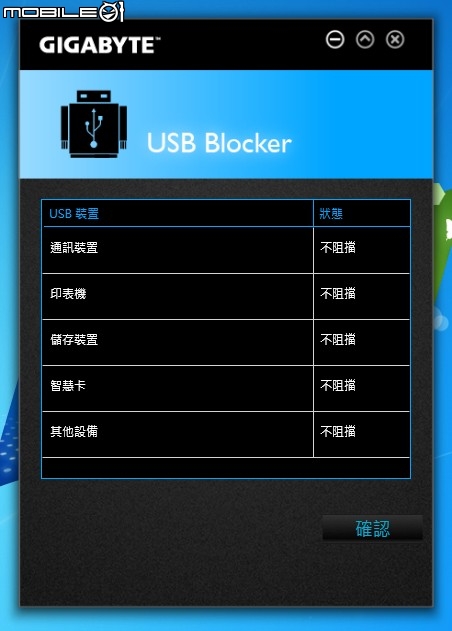

USB Blocker軟體則是可以讓用來阻擋USB裝置的連結,增加電腦的安全性。


每次設定時,都需要輸入密碼才能夠更改阻擋設定。


Easy Tune軟體

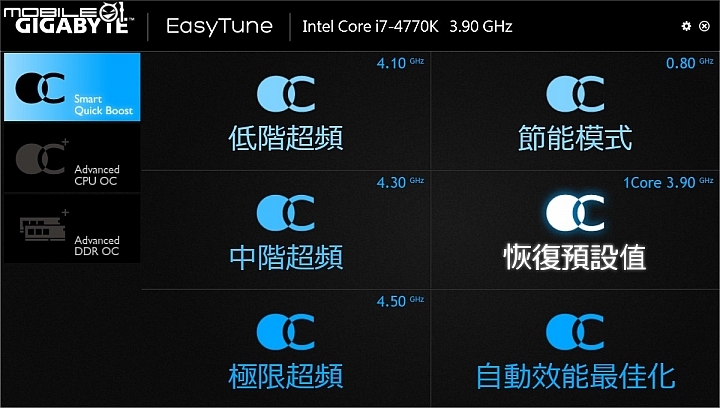

針對處理器與記憶體的時脈調校,技嘉則是有提供了一個叫做Easy Tune的軟體,在這個軟體的主畫面上已經有預設幾個等級的超頻或是節能模式選項,直接點選需要的模式就可以自動調整處理器的時脈。

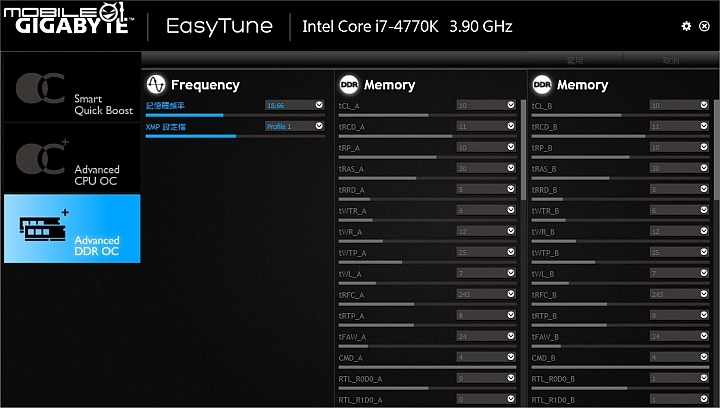

若是有需要進一步調整處理器或是記憶體的其它參數設定,也可以進入進階模式來調整各個選項。



System Information Viewer軟體

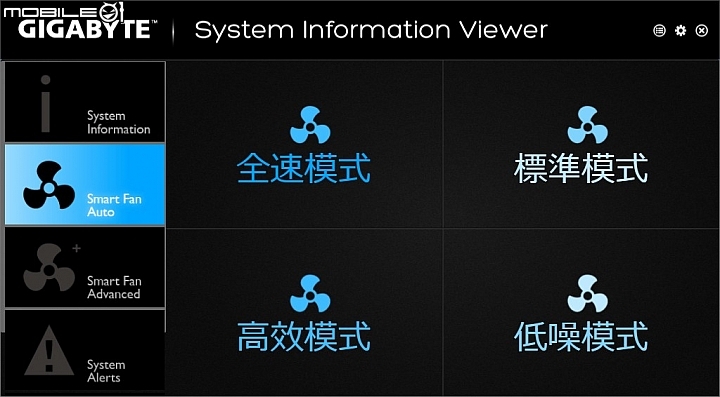

技嘉所提供的System Information Viewer軟體中,除了可以用來查看系統之外,裡面也提供了風扇轉速控制的功能,並且也有預設了全速、標準、高效以及低噪等四個模式,讓使用者可以快速操作。

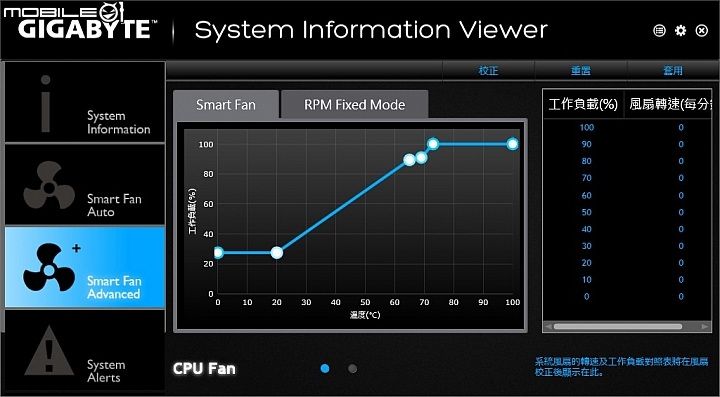

若是想要進一步調整,也可以開啟進階模式來設定溫度與風扇轉速的圖表。

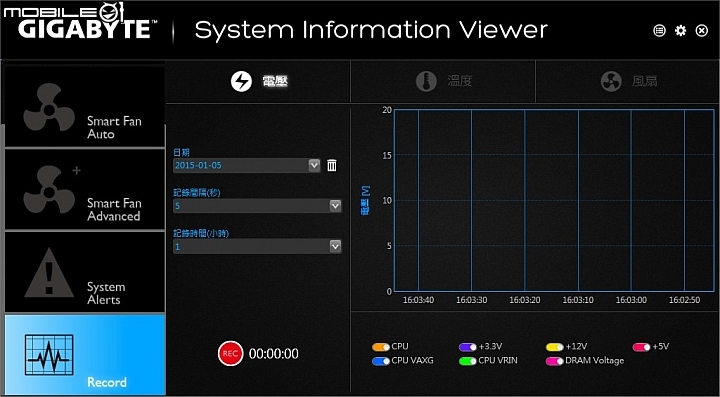

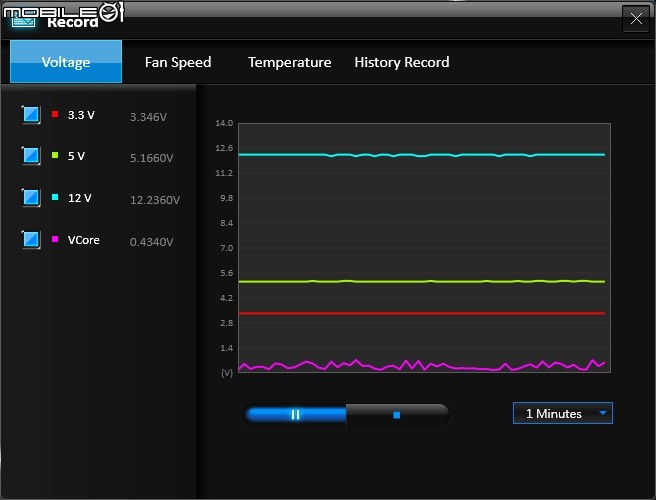

另外,在這個軟體中也提供了一個記錄的功能,可以用來記錄電壓、溫度與風扇的運作狀況。



Cloud Station軟體功能

技嘉在這款主機板中也有搭配了一個叫做Cloud Station的軟體,並且在軟體之中也設置了Home Cloud、GIGABYTE Remote、Remote OC、AutoGreen以及Hot Sot等5個主要功能,讓使用者可以方便地透過行動裝置來同步資料或是遠端操作電腦。

Home Cloud功能

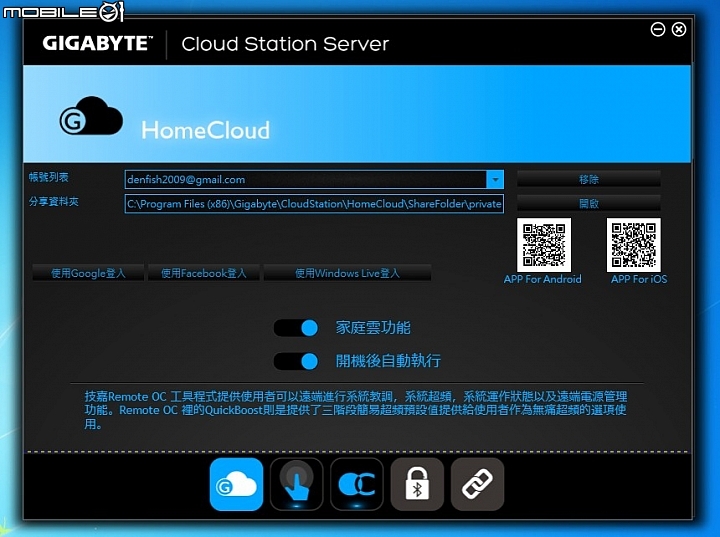

其中的Home Cloud功能主要是可以將行動裝置的資料透過區域網路或是遠端備份到電腦。而執行遠端連結時,主要是透過Google、Facebook或是Windows Live的帳號來作為身分辨識。

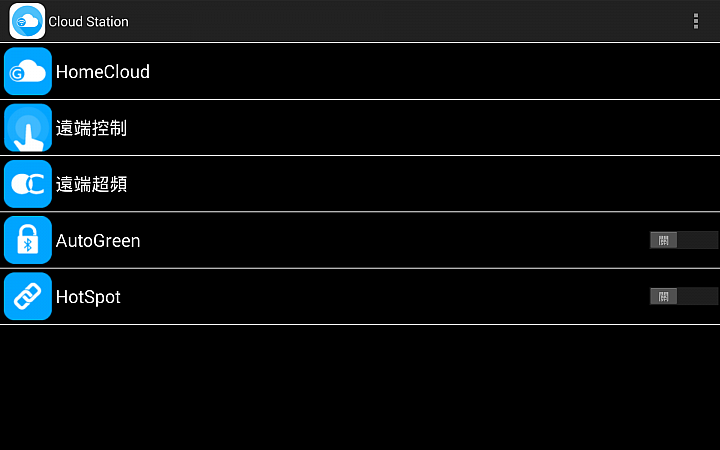

當行動裝置透過Google、Facebook或是Windows Live的帳號登入時,就可以在主畫面看到Cloud Station的主要功能選項。


透過Home Cloud的功能可以將行動裝置內的檔案、連珞人或是通話記錄資料直接上傳到電腦備份。


技嘉Remote的功能

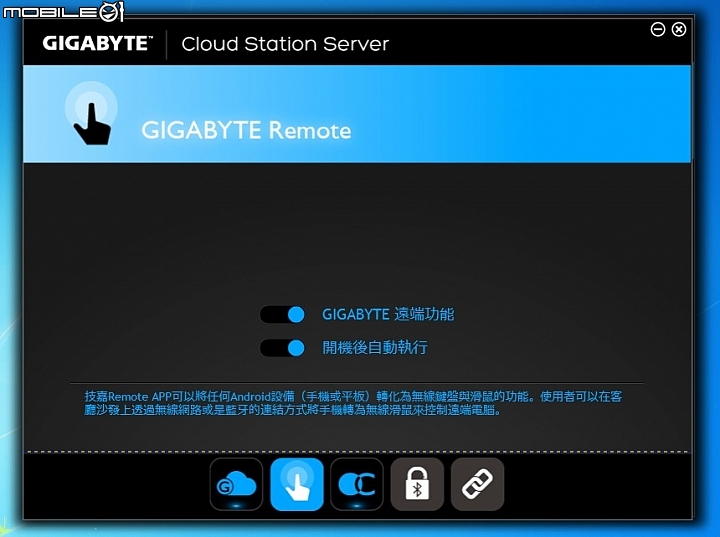

技嘉Remote的功能主要是可以利用行動裝置來模擬鍵盤滑鼠,並透過網路連結來操作電腦。若是要從遠端網路連結電腦時,則需要先在軟體內開起選項。


開啟行動裝置APP中的遠端控制就可以看到鍵盤與滑鼠的模擬畫面。

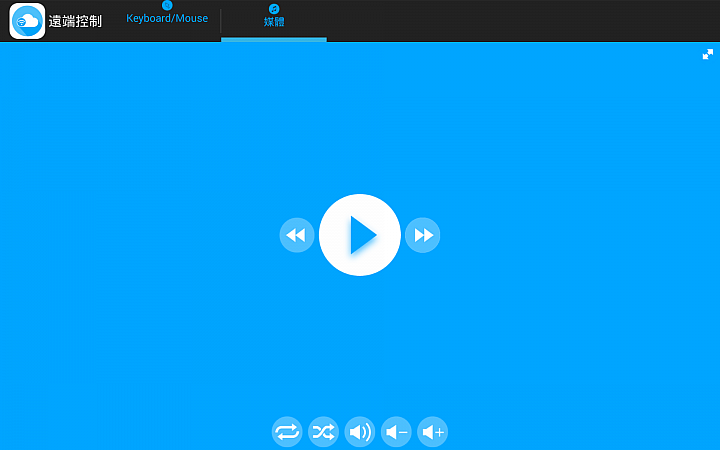

另外還有提供的一個多媒體操作面板,讓使用者在瀏覽多媒體影音檔案的時候可以更方便操作。


Remote OC功能

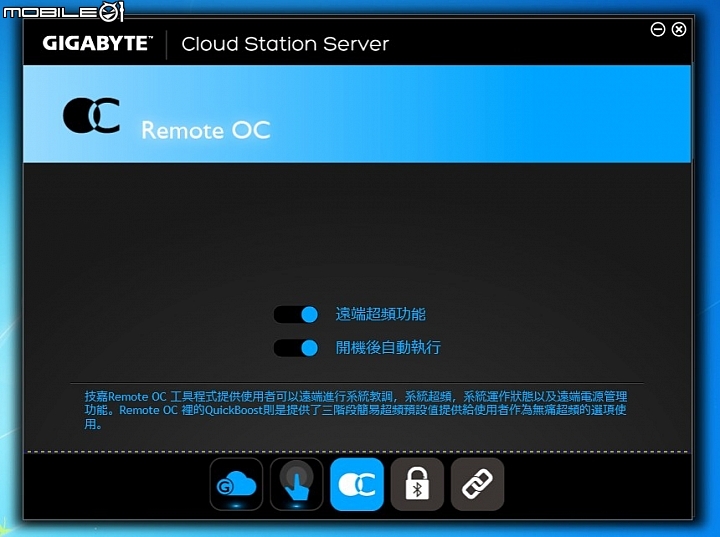

軟體中的Remote OC功能則是可以讓使用者透過行動裝置來設定處理器或是記憶體的超頻參數,使用之前一樣也是要在軟體中開啟功能。

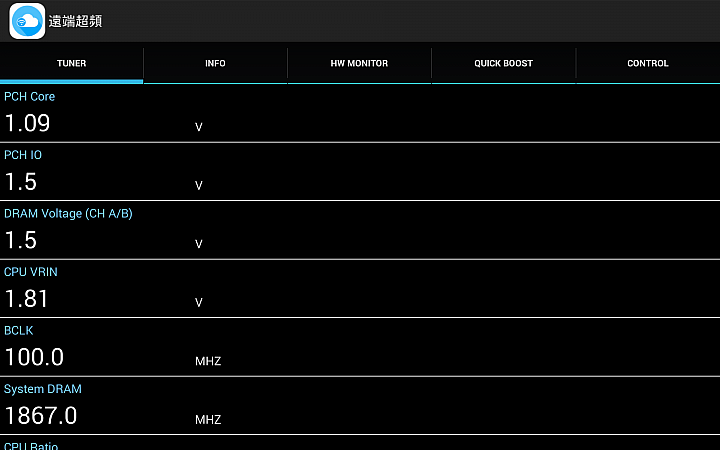

在行動裝置上就可以看到各個參數選項,點選之後就可以直接調整。


Auto Green功能

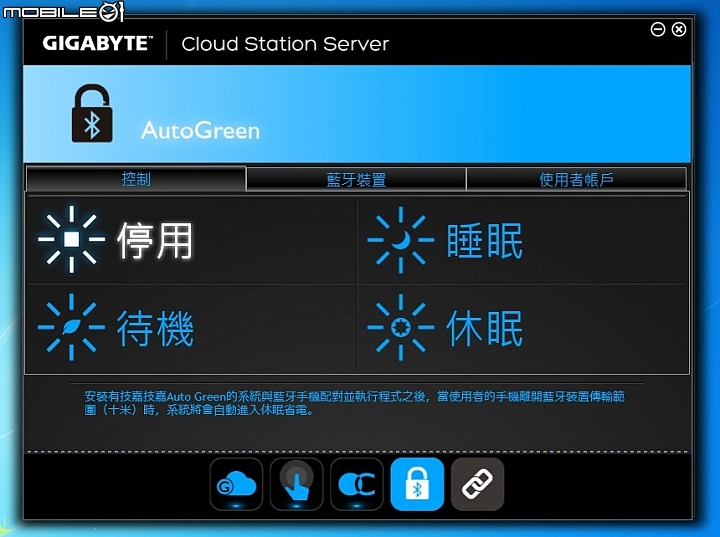

至於Auto Green的功能主要是先將行動裝置與電腦透過藍牙連結,而當行動裝置離開藍牙連線範圍時,軟體就會自動開幾休眠、睡眠、待機或是停用等模式,以節省電腦用電量。


Hot Spot功能

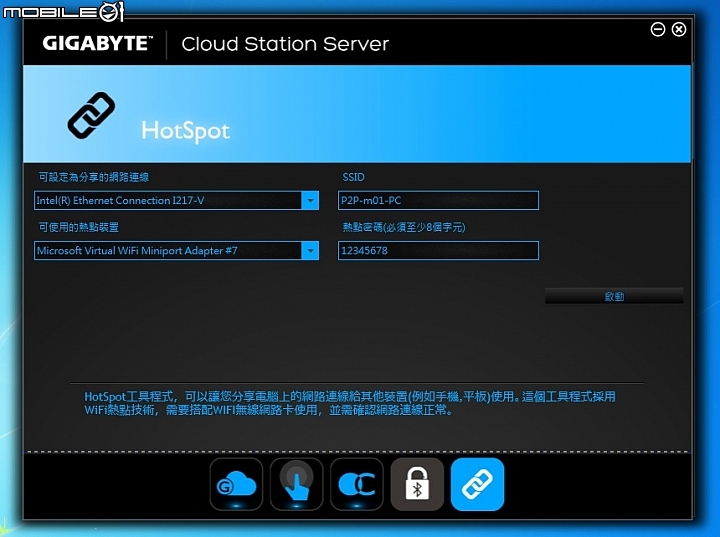

最後一個Hot Spot功能,則是可以將電腦變成網路熱點,讓電腦連結的有線網路可以透過無線網路分享給其它的無線裝置。




微星Z97I AC主機板介紹

這次向微星借來的Z97 ITX主機板型號是Z97I AC,從型號來看,並可知道這款主機板也有直接搭載了一張支援802.11ac網路協定的無線網路卡。


在外盒的背面除了是標示這款主機板重點規格之外,還有說明了這款主機板上有搭載了鉭質電容、固態電容與SFC超導磁電感等供電用料,以及具備了防潮、高溫、ESD與EMI等保護設計。

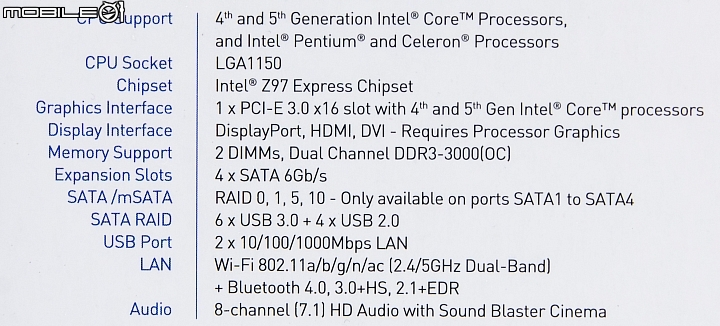

底下是外盒上所標示的重點規格表,先給大家做個參考。

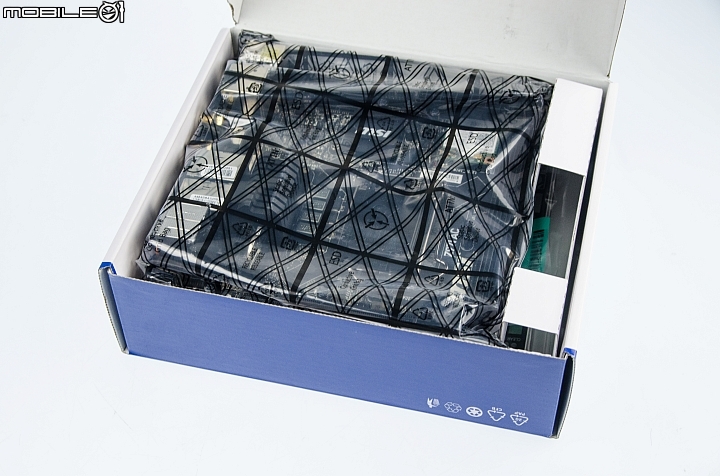

打開外盒上蓋就可以看到用靜電袋包著的主機板,而其它配件則是放在底下的空間。

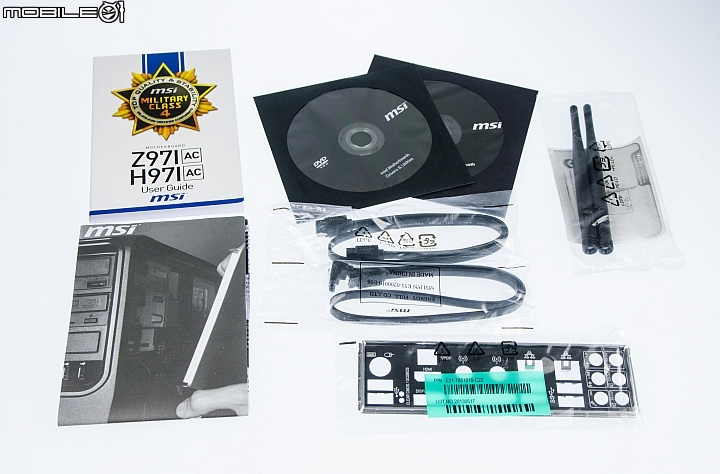

這款主機板隨附的配件主要有紙本的使用手冊、安裝說明、兩片驅動軟體光碟、兩條SATA傳輸線、I/O背檔板以及兩支無線網路訊號天線。

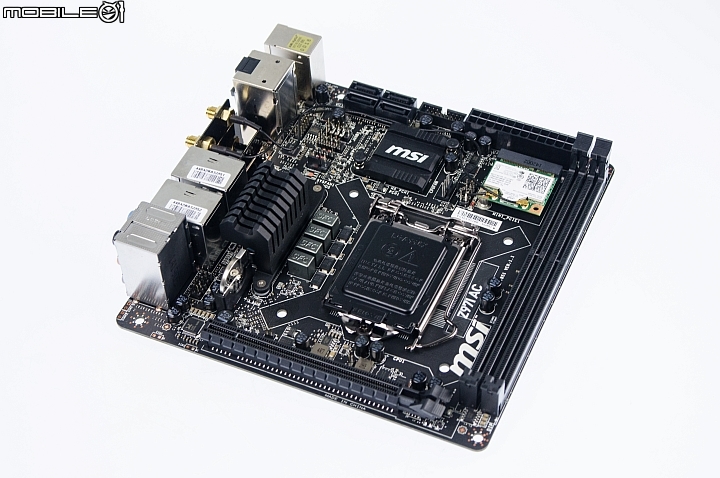

接著來看主機板的外觀與規格設計部分。

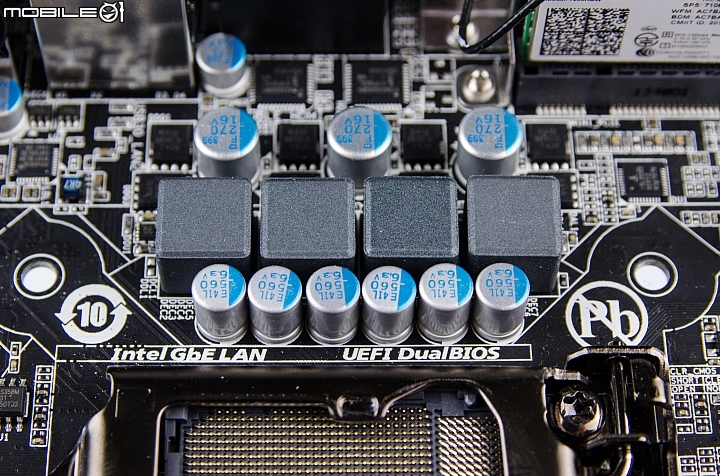

針對處理器的供電部分,這款主機板則是採用了四相供電的設計,而且也搭配了微星在版卡產品所主打的軍規級供電用料。

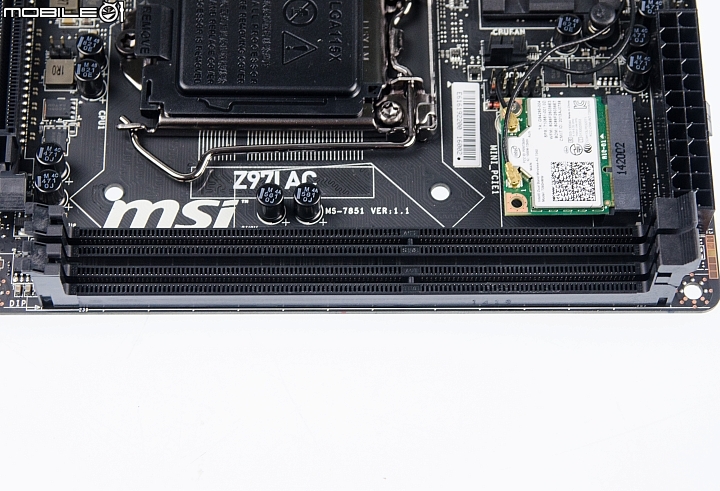

這款主機板上也是提供了兩組DDR3記憶體插槽,最高可支援至DDR3-3000的運作時脈以及16GB記憶體容量。

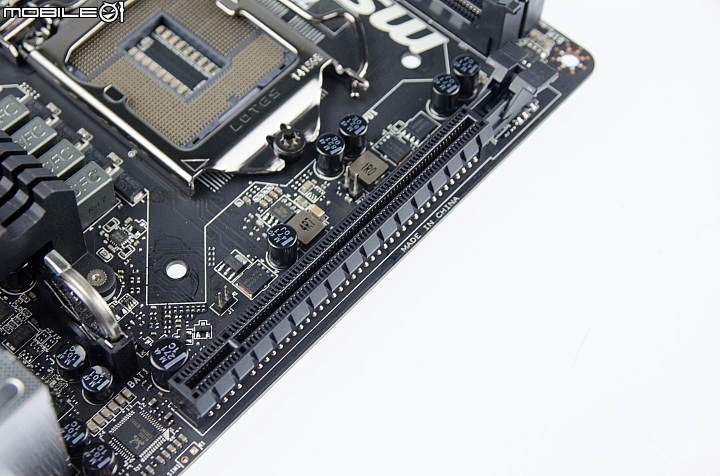

主機板的側邊也有提供一組PCIe 3.0x16的擴充插槽,可用來安裝顯示卡或是其它功能擴充卡。

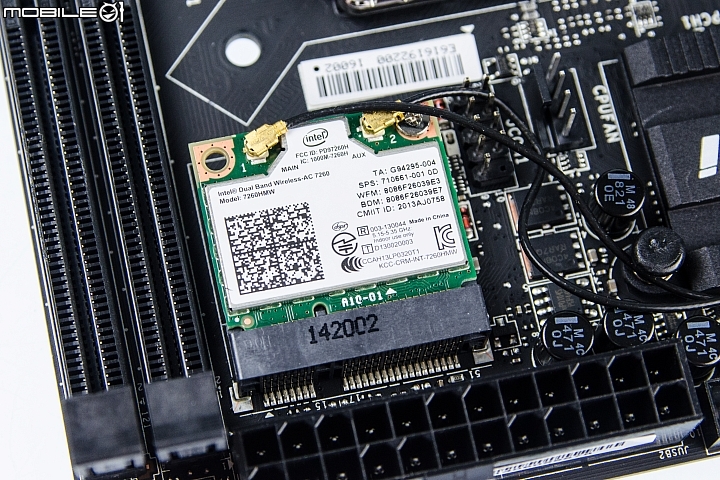

在記憶體插槽旁邊的mini PCIe插槽則是直接搭載了一張Intel Dual Band Wireless-AC 7260無線網路卡,可支援802.11ac網路協定以及具備2.4GHz和5GHz雙運作頻段功能,最高可達到876Mbps的無線傳輸速度,並且一樣也有支援藍牙4.0無線傳輸功能。

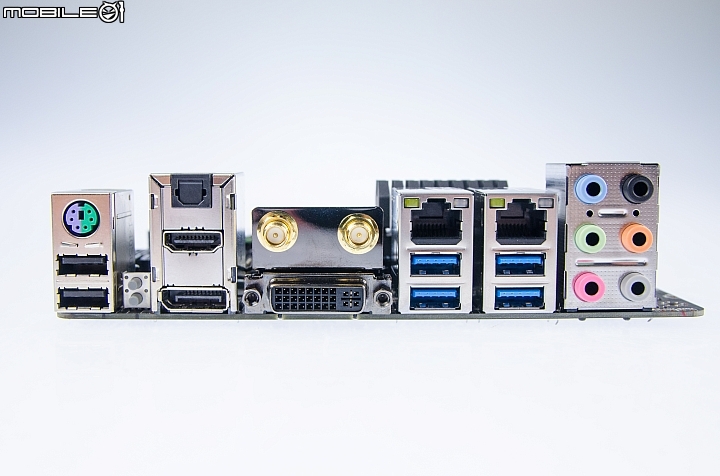

I/O支援方面,這款主機板的背板上一共設置了4組USB3.0、兩組USB2.0以及1組鍵盤滑鼠共用的PS/2傳輸埠,並且還有提供兩組可支援Gigabit頻寬的RJ45有線網路埠。影音輸出部分,這款主機板則是各提供了一組HDMI、DisplayPort以及DVI等影音端子,並同時提供了3.5mm和光纖音效端子。另外,在I/O背板上也直接設置了無線網路訊號天線的安裝孔,讓使用者可以安裝隨附的天線配件。而在左邊USB2.0和HDMI端子之間的兩個灰色小按鍵,則是Clear CMOS以及GO2BIOS功能的快捷按鍵。其中GO2BIOS的功能,就是在按下快捷鍵之後,便可以立即關機並進入主機板的BIOS操作介面。

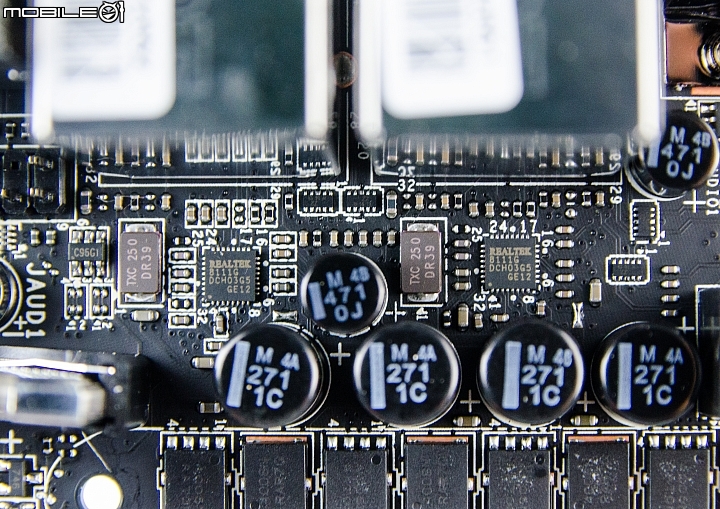

在背板上的兩組RJ45有線網路埠皆是採用Realtek推出的8111G網路晶片來控制。

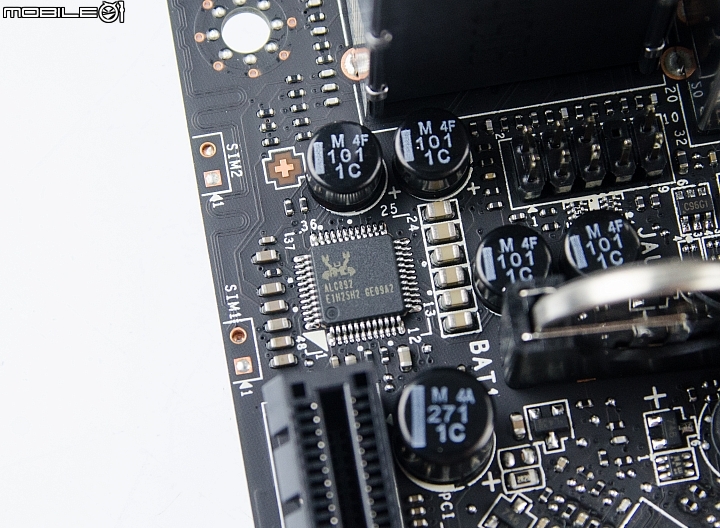

音效方面也是採用了Realtek推出的ALC892音效晶片,可支援7.1聲道輸出。

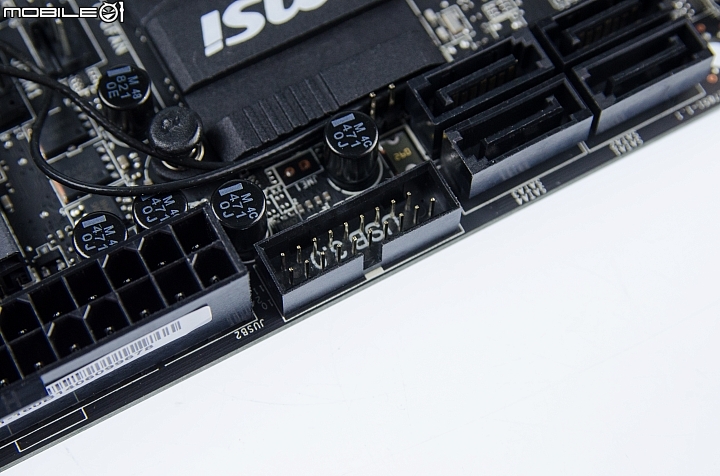

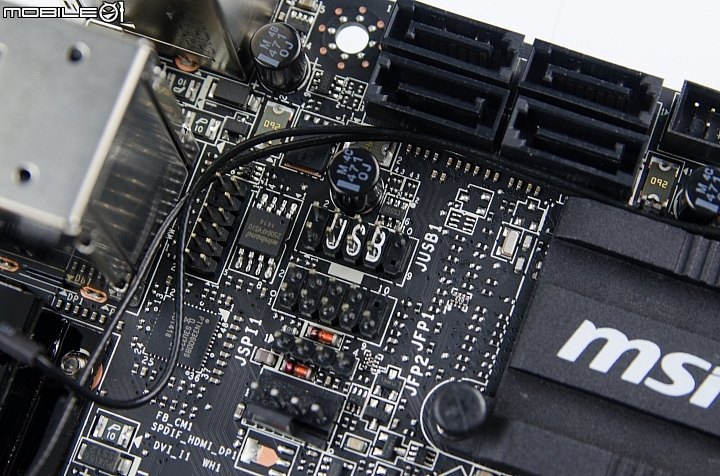

在SATA傳輸埠旁邊還有設置了一組19Pin的USB3.0和9Pin的USB2.0擴充插槽,可再自行擴充各兩組USB3.0和USB2.0傳輸埠使用。

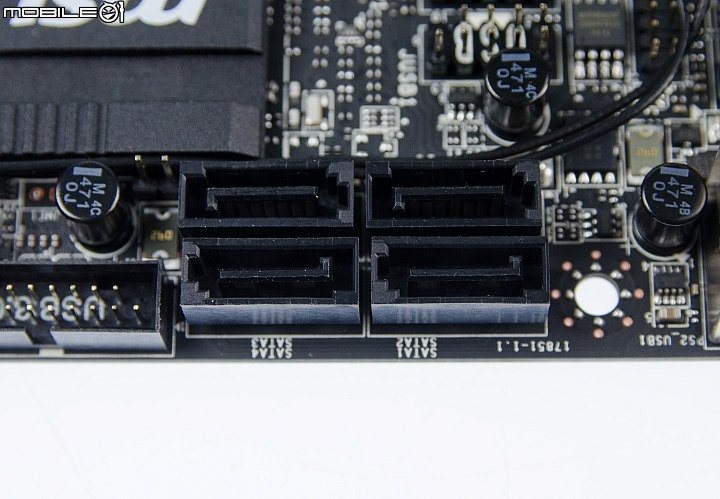

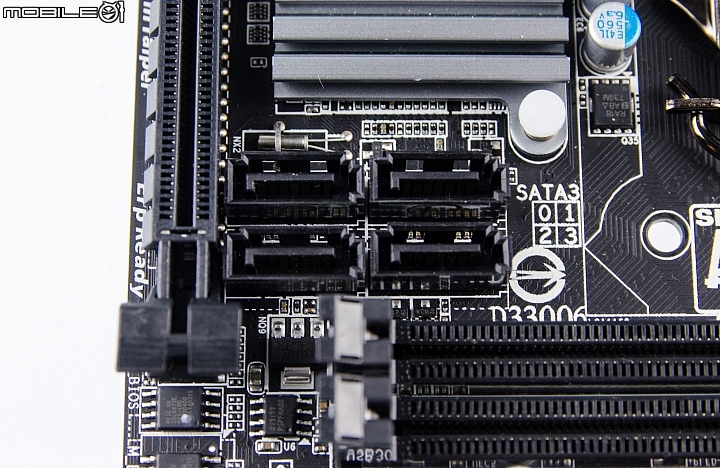

硬碟支援方面,這款主機板則是提供了4組SATA 6Gb/s傳輸埠。



微星Z97I AC主機板隨附軟體介紹

微星Command Center軟體

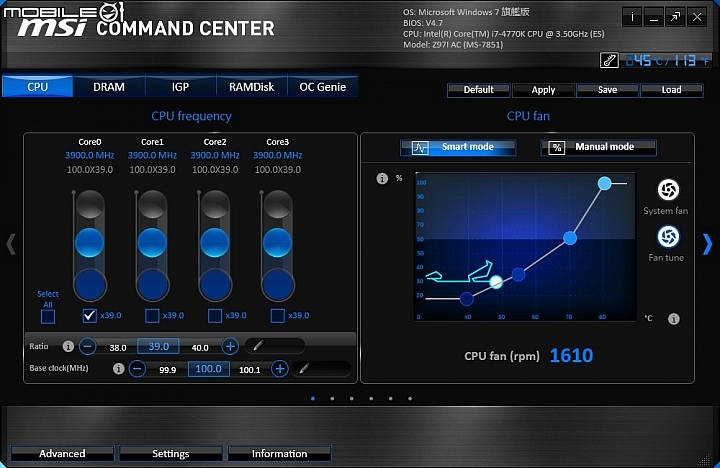

軟體部份,微星在這款主機板上有提供了一個叫作Command Center的軟體,可以用來監控或是調校處理器、記憶體以及顯示晶片的時脈參數,並且還有提供RAMDisk的功能,讓使用者自己設定一部分的記憶體容量來作為儲存空間。

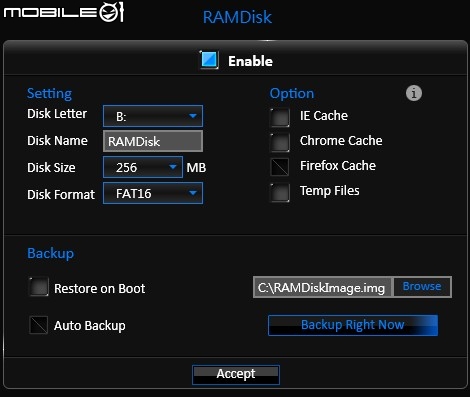

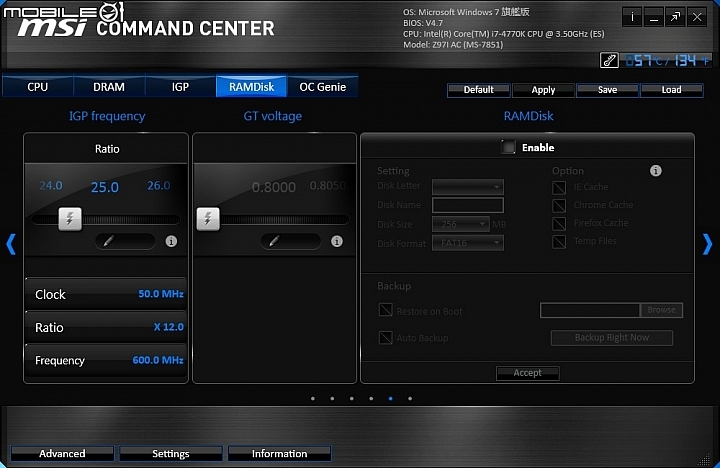

RAMDisk的功能預設是關閉的狀態,需要使用的時候就點選一下啟用選項,接著就可以在軟體內設定儲存空間的容量大小、格式化類型以及儲存路徑,並且也可以勾選瀏覽器的快取儲存以及備份檔案的路徑。

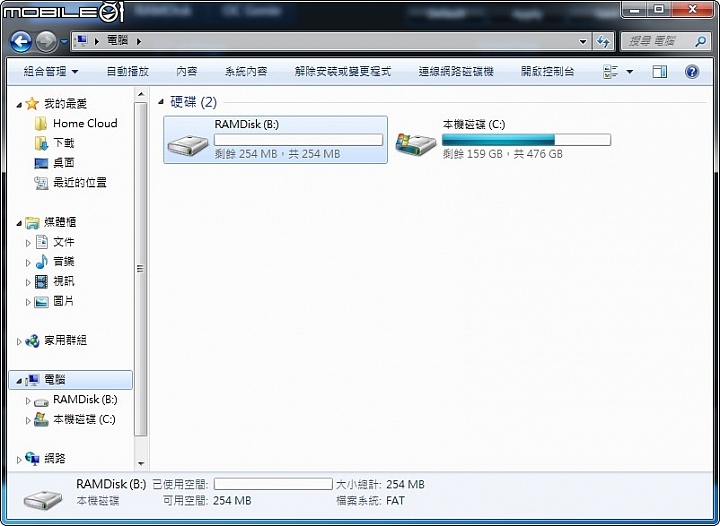

啟用RAMDisk功能之後,在檔案總管內就可以看到RAMDisk的儲存空間。


在Command Center軟體裡面也有提供一個記錄功能,可以用來記錄電腦運作時的電壓、風扇以及溫度等資訊。



微星Command Center APP操作介面

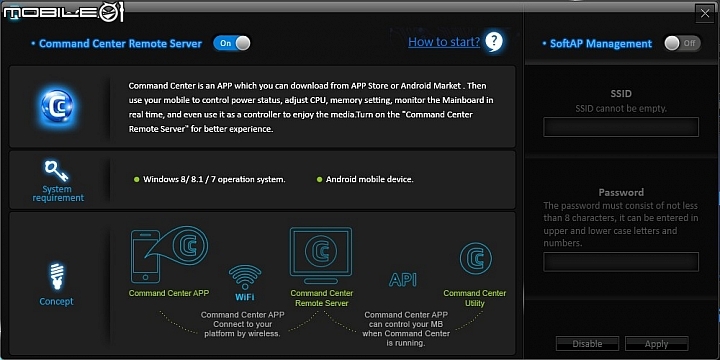

除了電腦端的軟體之外,微星針對行動裝置的部分也有針對Android平台裝置提供了Command Center APP應用程式,讓使用者可以透過行動裝置來調校時脈參數、監控電腦運作資訊或是模擬鍵盤滑鼠功能來操作電腦。使用之前,一樣是先在電腦端的Command Center軟體上來開啟行動裝置整合功能。

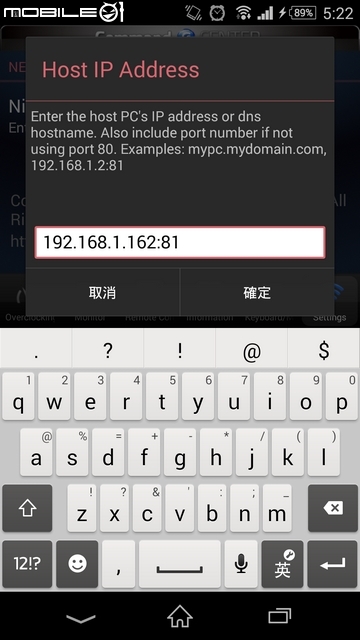

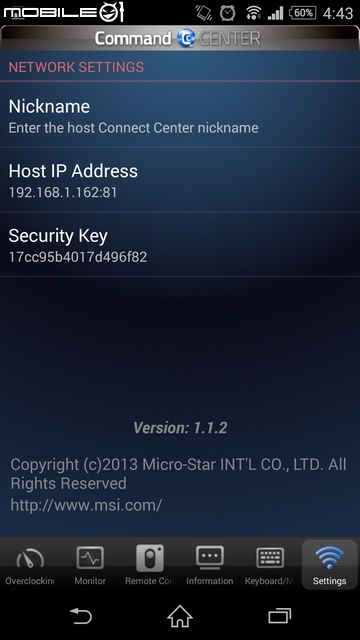

使用行動裝置連結電腦之前,需要先在Command Center APP應用程式裡面的設定頁面中輸入電腦端的IP位址,才能夠讓行動裝置與電腦連結。

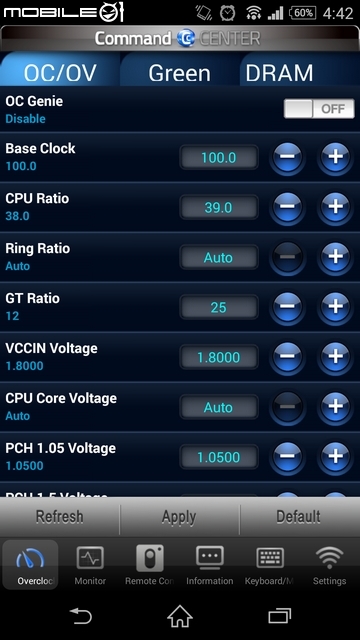

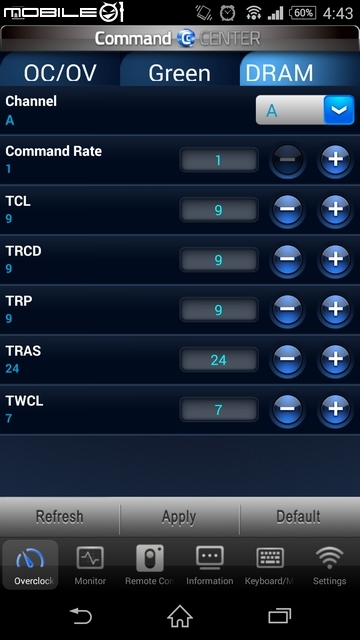

在軟體的主畫面主要有Overclock、Monitor、Remote Control、information、Keyboard/Mouse以及設定等六個功能分頁,其中的超頻功能頁面中可以直接看到處理器以及記憶體的各個參數選項,直接按旁邊的加減按鍵就可以調整數值。

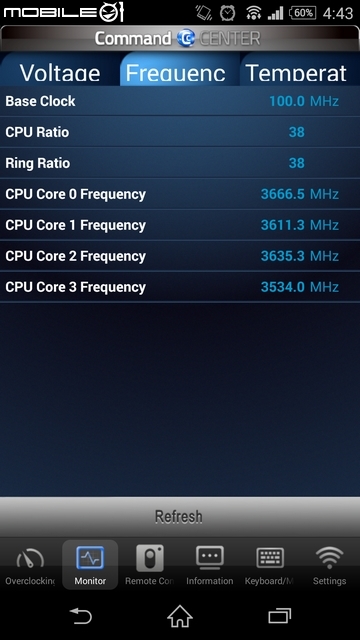

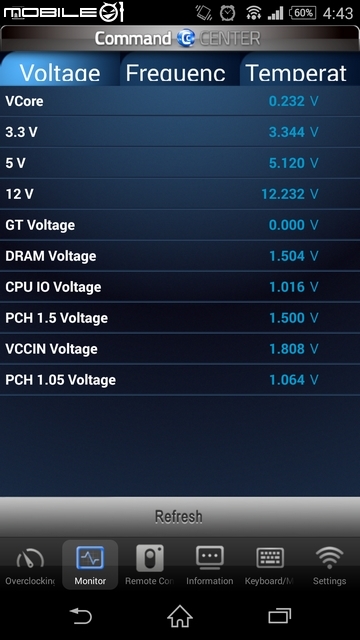

監控功能頁面中主要是讓使用者可以直接查看硬體的電壓、運作時脈以及溫度等資訊。

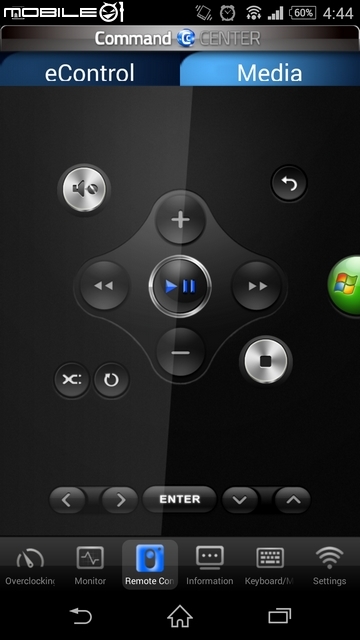

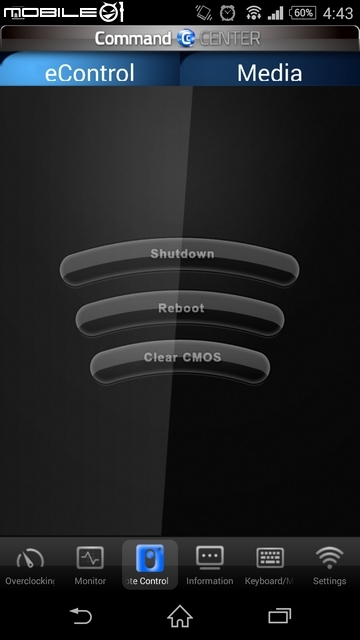

Remote Control主要有eControl和Media兩個功能,其中的eControl頁面中則是提供了關機、重開機以及Clear CMOS的功能按鍵。而Media的部分則是設置了一些多媒體操作的功能按鍵,讓使用者在開啟多媒體檔案時可以更方便操作。另外,在這個介面中也直接設置了一個Media Center快捷按鍵,可以直接開啟Windows的多媒體中心。

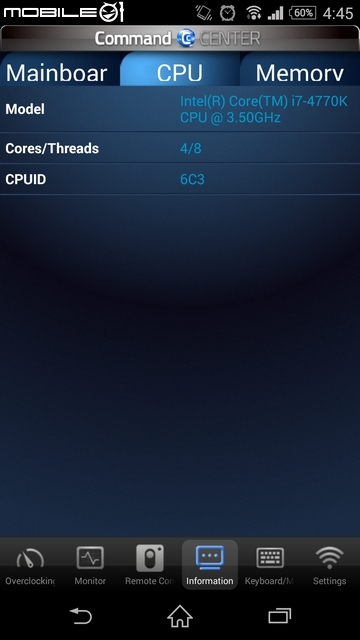

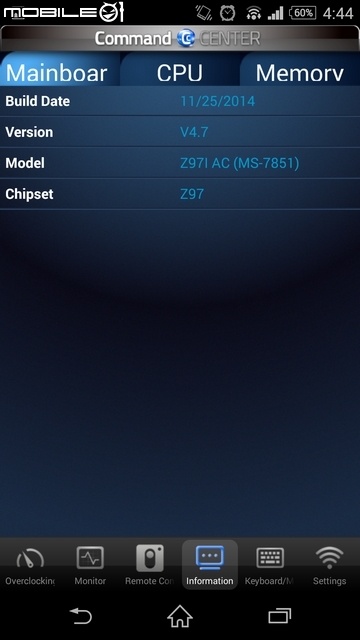

至於資訊頁面的部分,主要是讓使用者可以查看主機板、處理器以及記憶體等硬體的資訊內容。

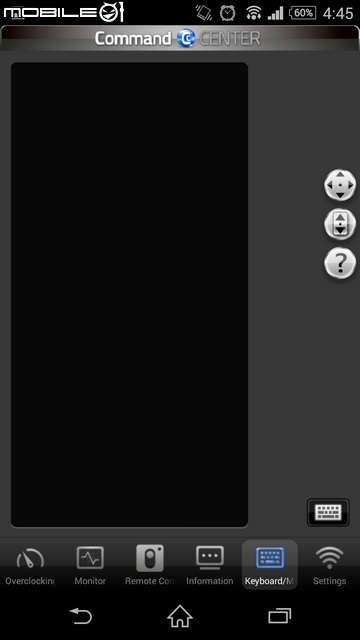

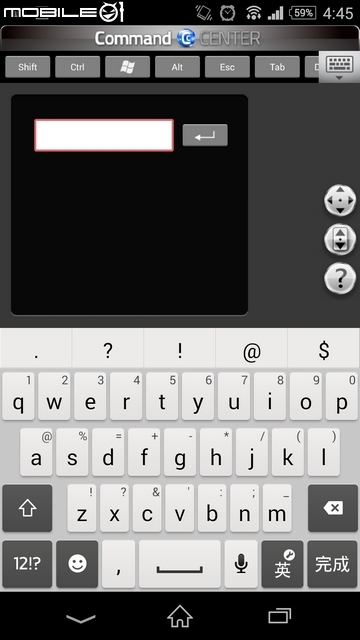

最後在Keyboard/Mouse的功能頁面中,則是可以模擬觸控板以及鍵盤的功能,讓使用者可以透過行動裝置來操控電腦。



Network GENIE軟體

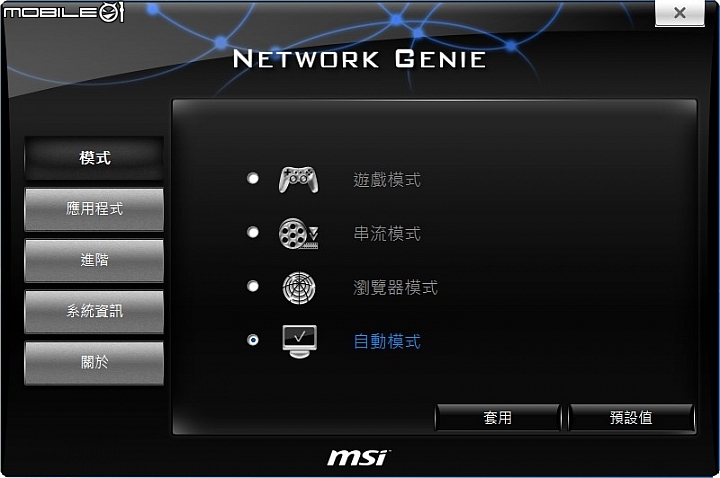

針對網路流量控制的部分,微星則是有提供了一個Network GENIE軟體,而在這個軟體的主畫面上也預設了遊戲、串流、瀏覽器以及自動等使用情境,讓使用者可以依照狀況快速設定。

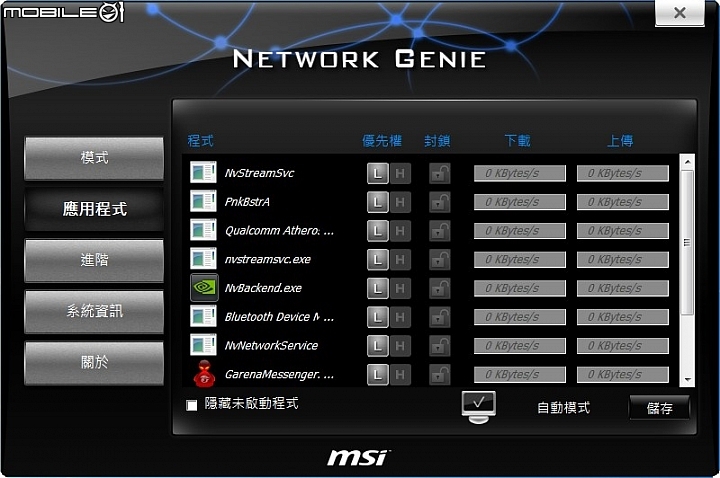

除了預設的幾個模式之外,使用者也可以在應用程式的功能頁面內針對不同的應用程式來設定網路使用級別。




實際效能測試

看完各款主機板的硬體與軟體介紹之後,最後就來看一下三款主機板的實際效能表現吧!這次的測試主要有分為處理器、顯示晶片、記憶體以及系統整體效能等項目的測試,並且也已經將各項測試結果整理成圖表,希望可以讓大家更方便比較效能差異。底下是這次測試所搭配的其它零組件清單,先給網友們做個參考囉!

處理器:Intel Core i7-4770K
記憶體:芝奇G.Skill DDR3-1866 8GBx2
系統主硬碟機:Plextor M6e 512GB固態硬碟
電源供應器:Gigabyte ODIN 1200W
作業系統:Windows 7 64位元旗艦版


處理器效能測試

CINEBENCH R15處理器項目測試

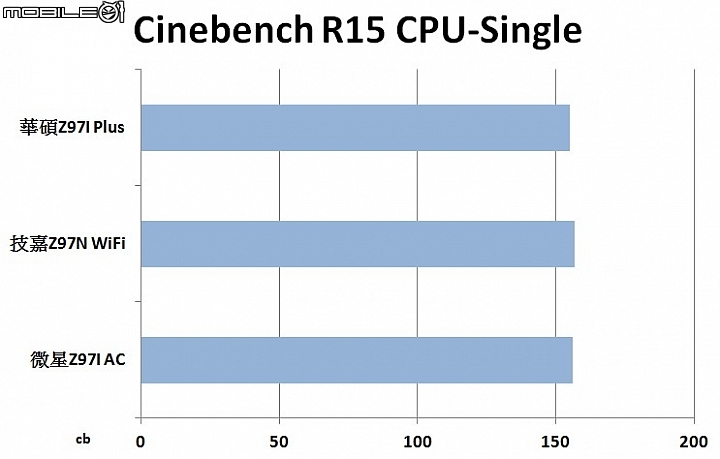

在CINEBENCH R15軟體的處理器單核心效能測試項目中,將處理器設定在預設的運作時脈時,華碩Z97I-Plus主機板測試結果為155cb;技嘉Z97N WiFi主機板測試結果為157cb;微星Z97I AC主機板測試結果為156cb。

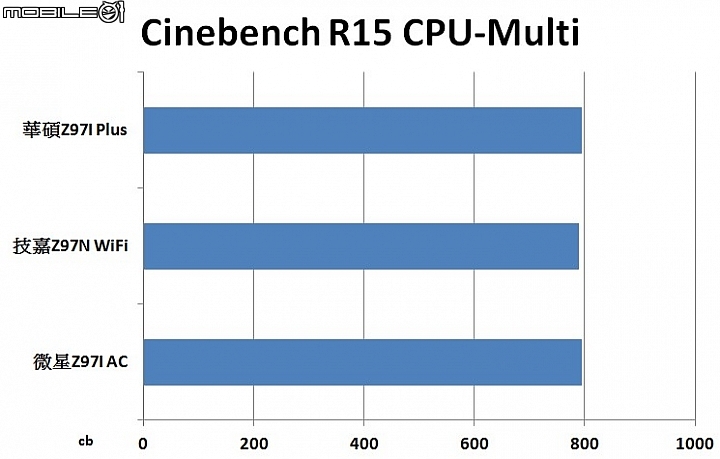

在CINEBENCH R15軟體的處理器單核心效能測試項目中,將處理器設定在預設的運作時脈時,華碩Z97I-Plus主機板測試結果為794cb;技嘉Z97N WiFi主機板測試結果為789cb;微星Z97I AC主機板測試結果為795cb。

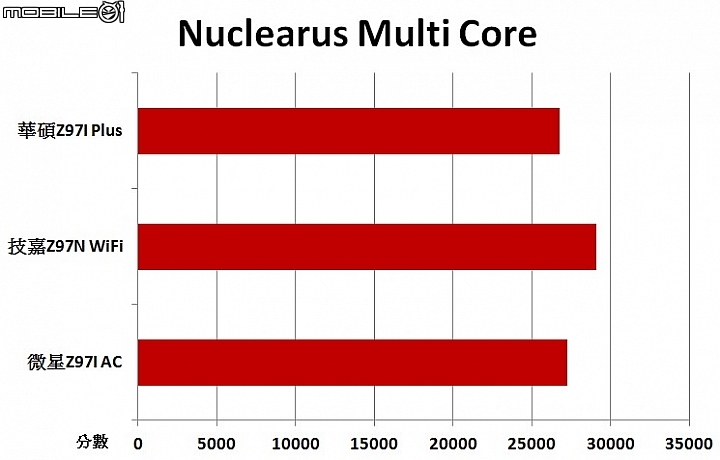

Nuclearus Multi Core軟體測試

在Nuclearus Multi Core軟體效能測試中,將處理器設定在預設的運作時脈時,華碩Z97I-Plus主機板測試結果為26768分;技嘉Z97N WiFi主機板測試結果為29096分;微星Z97I AC主機板主機板測試結果為27251分。


wPrime軟體測試

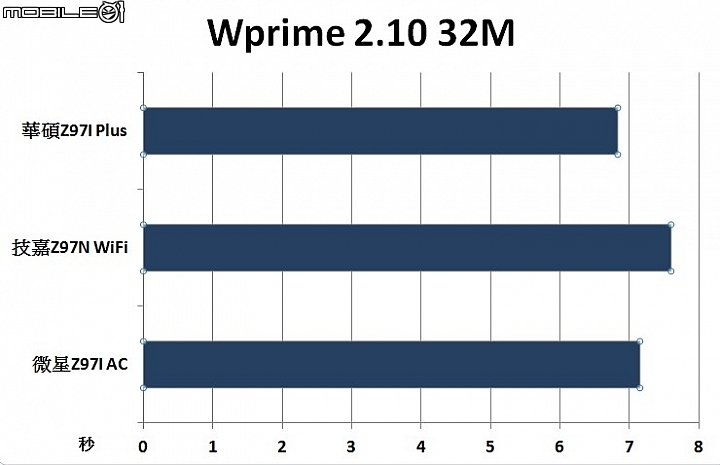

在32MB選項的測試項目中,將處理器設定在預設的運作時脈時,華碩Z97I-Plus主機板測試結果為6.832秒;技嘉Z97N WiFi主機板測試結果為7.601秒;微星Z97I AC主機板測試結果為7.152秒。

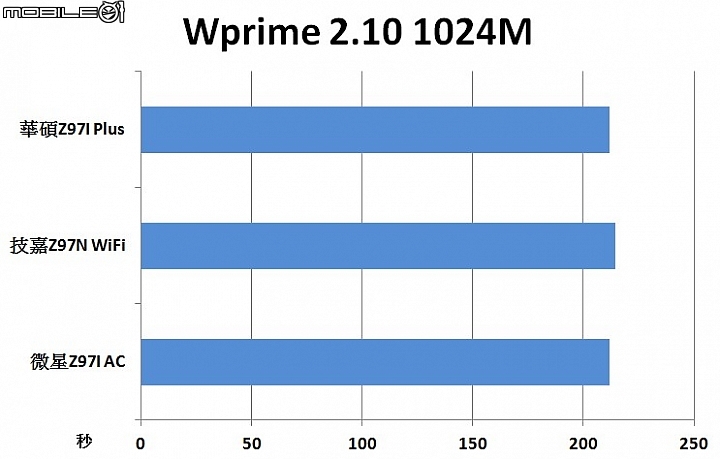

在1024MB選項的測試項目中,將處理器設定在預設的運作時脈時,華碩Z97I-Plus主機板測試結果為211.708秒;技嘉Z97N WiFi主機板測試結果為214.471秒;微星Z97I AC主機板測試結果為211.987秒。


SiSoftware Sandra 2014軟體測試

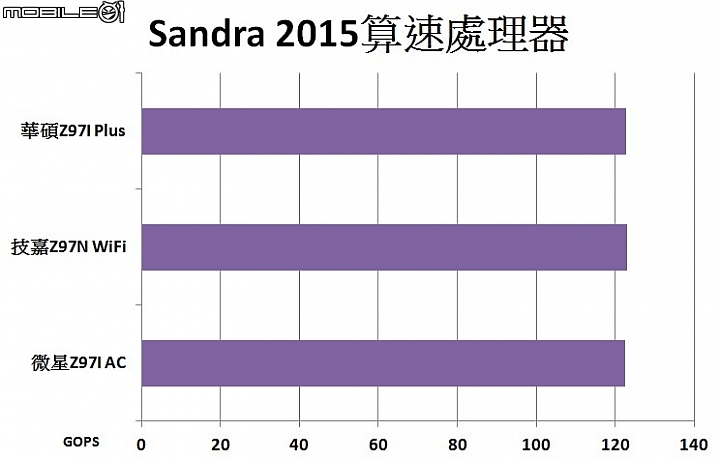

在算數處理器 (Processor Arithmetic)項目中,當將處理器設定在預設的運作時脈時,華碩Z97I-Plus主機板效能總評結果為122.7GOPS;技嘉Z97N WiFi主機板效能總評結果為123.14GOPS;微星Z97I AC主機板效能總評結果為122.62GOPS。

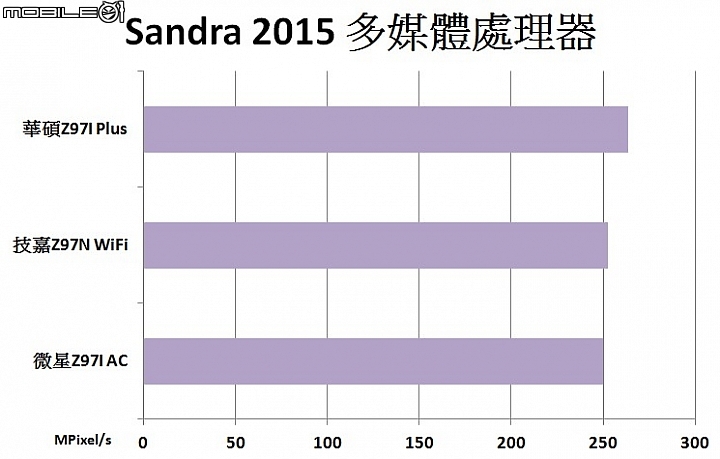

在多媒體處理器(Processor Multi-Media)項目中,當將處理器設定在預設的運作時脈時,華碩Z97I-Plus主機板效能總評結果為263.6MPixel/s;技嘉Z97N WiFi主機板效能總評結果為252.36MPixel/s;微星Z97I AC主機板效能總評結果為249.74MPixel/s。

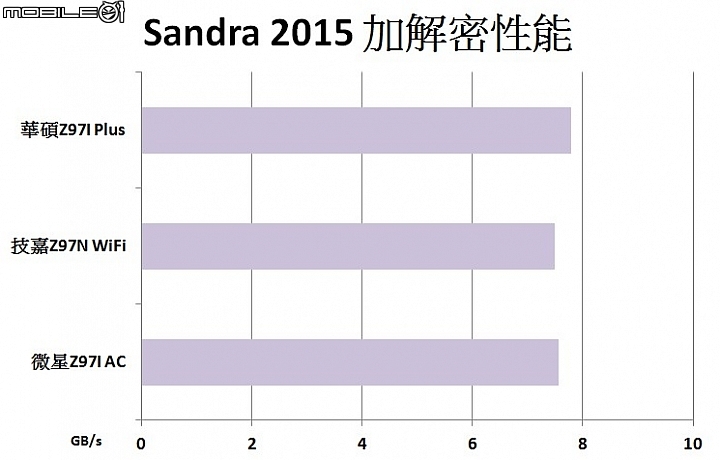

在加密解密效能測試項目中,當處理器設定在預設的運作時脈時,華碩Z97I-Plus主機板效能總評結果為7.79GB/s;技嘉Z97N WiFi主機板效能總評結果為7.5GB/s;微星Z97I AC主機板效能總評結果為7.57GB/s。


X264 FHD Benchmark 軟體測試

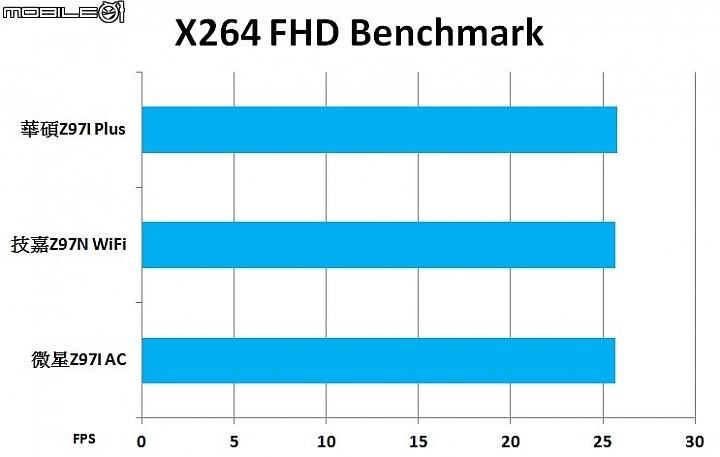

將處理器設定在預設的運作時脈,並透過X264 FHD Benchmark軟體測試影像轉檔效能時,搭配華碩Z97I-Plus主機板的測試結果為25.8FPS;搭配技嘉Z97N WiFi主機板的測試結果為25.7FPS;搭配微星Z97I AC主機板的測試結果為25.7FPS。



記憶體效能測試

AIDA64記憶體效能測試

當處理器設定在預設的運作時脈,並測試AIDA 64軟體的記憶體效能項目時,搭配華碩Z97I-Plus主機板的記憶體的讀取效能為28073MB/s、寫入效能為29181MB、複製效能為27471MB/s;搭配技嘉Z97N WiFi主機板的記憶體的讀取效能為27847MB/s、寫入效能為28807MB、複製效能為27322MB/s;搭配微星Z97I AC主機板的記憶體的讀取效能為27931MB/s、寫入效能為29031MB、複製效能為27299MB/s。

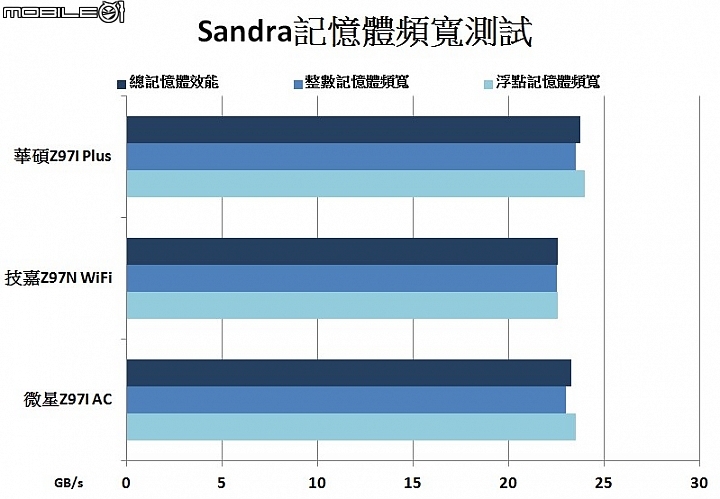

SiSoftware Sandra軟體的記憶體頻寬測試

在SiSoftware Sandra軟體的記憶體頻寬測試項目中,當處理器設定在預設的運作時脈時,搭配華碩Z97I-Plus主機板的整數記憶體頻寬為23.53GB/s、浮點記憶體頻寬為24GB/s、總體記憶體效能為23.77GB/s。搭配技嘉Z97N WiFi主機板的整數記憶體頻寬為22.56GB/s、浮點記憶體頻寬為22.58GB/s、總體記憶體效能為22.57GB/s。搭配微星Z97I AC主機板的整數記憶體頻寬為23GB/s、浮點記憶體頻寬為23.55GB/s、總體記憶體效能為23.28GB/s。




圖形效能測試

CINEBENCH R15 Open GL項目測試

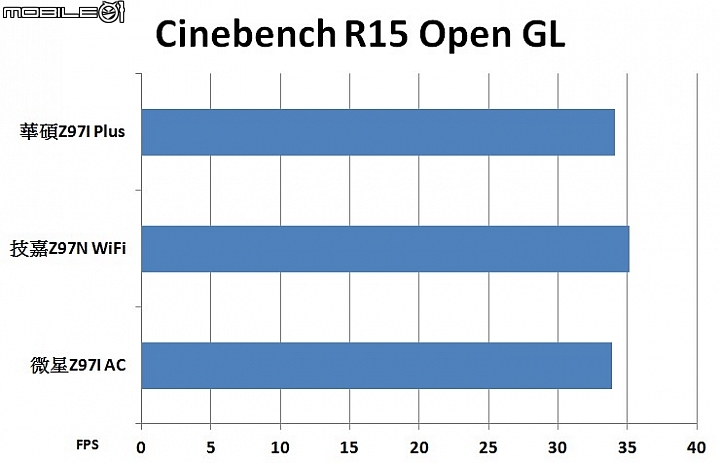

在CINEBENCH R15軟體中的Open GL項目中,當處理器設定在預設的運作時脈時,搭配華碩Z97I-Plus主機板的測試結果為34.11FPS;搭配技嘉Z97N WiFi主機板的測試結果為35.17FPS;搭配微星Z97I AC主機板的測試結果為33.91FPS。


3DMark軟體測試

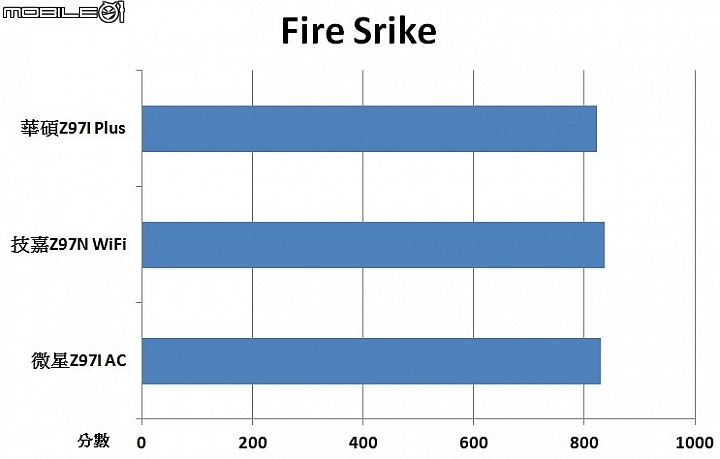

3DMark軟體的Fire Strike場景項目中,當處理器設定在預設的運作時脈時,搭配華碩Z97I-Plus主機板的測試結果為822分;搭配技嘉Z97N WiFi主機板的測試結果為837分;搭配微星Z97I AC主機板的測試結果為829分。

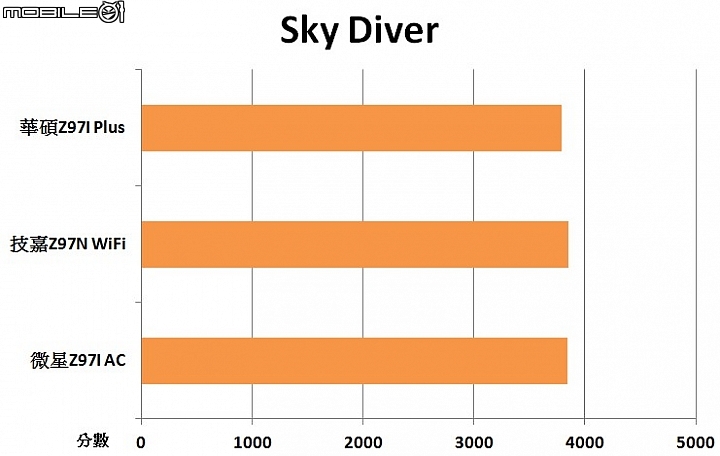

3DMark軟體的Sky Diver場景中,當處理器設定在預設的運作時脈時,搭配華碩Z97I-Plus主機板的測試結果為3788分;搭配技嘉Z97N WiFi主機板的測試結果為3852分;搭配微星Z97I AC主機板的測試結果為3846分。

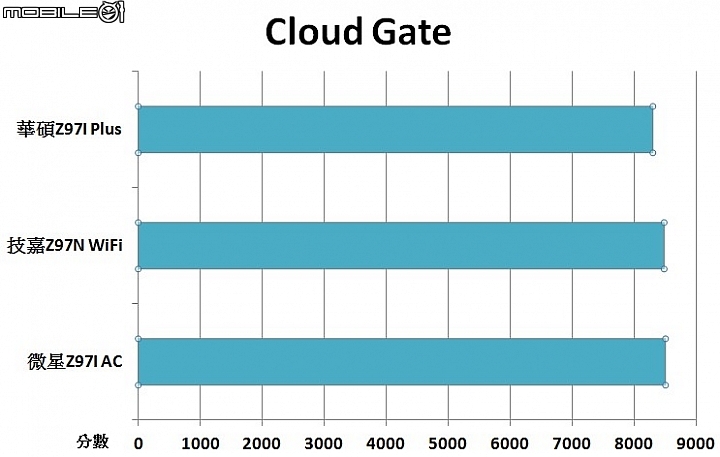

3DMark軟體的Cloud Gate場景項目中,當處理器設定在預設的運作時脈時,搭配華碩Z97I-Plus主機板的測試結果為8305分;搭配技嘉Z97N WiFi主機板的測試結果為8487分;搭配微星Z97I AC主機板的測試結果為8510分。

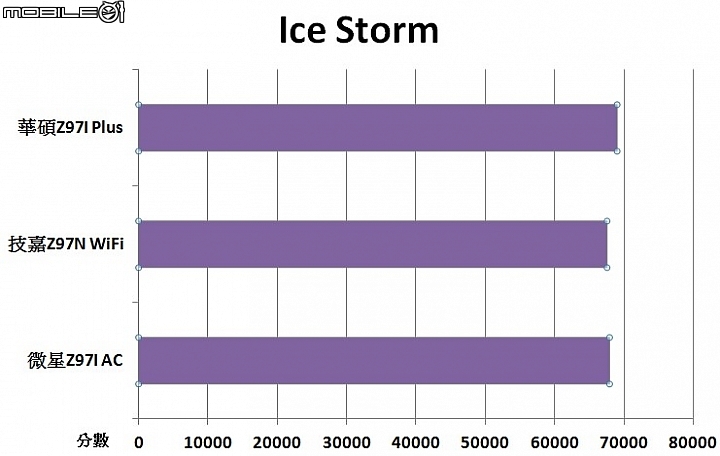

3DMark軟體的Ice Storm場景中,當處理器設定在預設的運作時脈時,搭配華碩Z97I-Plus主機板的測試結果為69027分;搭配技嘉Z97N WiFi主機板的測試結果為67573分;搭配微星Z97I AC主機板的測試結果為67934分。




遊戲效能測試

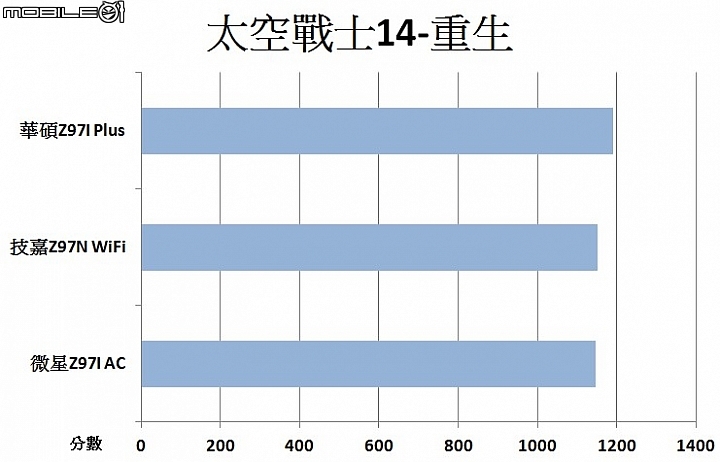

太空戰士14-重生遊戲測試

當遊戲影像設定為解析度1920x1080,並將影像品質設定為最高時,搭配華碩Z97I-Plus主機板的測試結果為1190分;搭配技嘉Z97N WiFi主機板的測試結果為1151分;搭配微星Z97I AC主機板的測試結果為1146分。

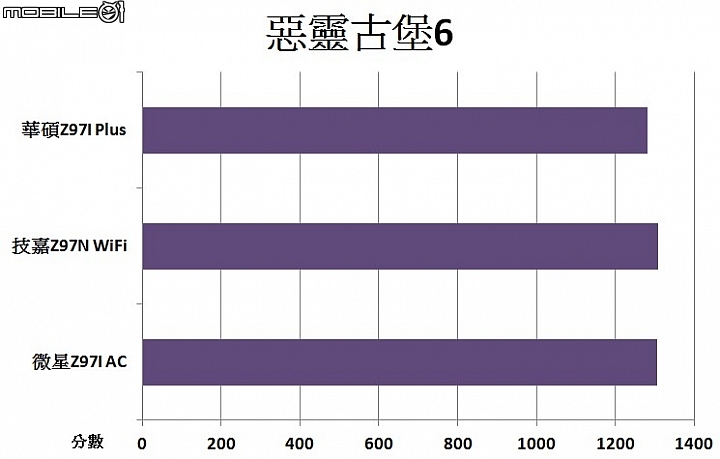

惡靈古堡6遊戲測試

當遊戲影像設定為解析度1920x1080,並將反鋸齒選項設定為FX AA時,搭配華碩Z97I-Plus主機板的測試結果為1283分;搭配技嘉Z97N WiFi主機板的測試結果為1309分;搭配微星Z97I AC主機板的測試結果為1307分。

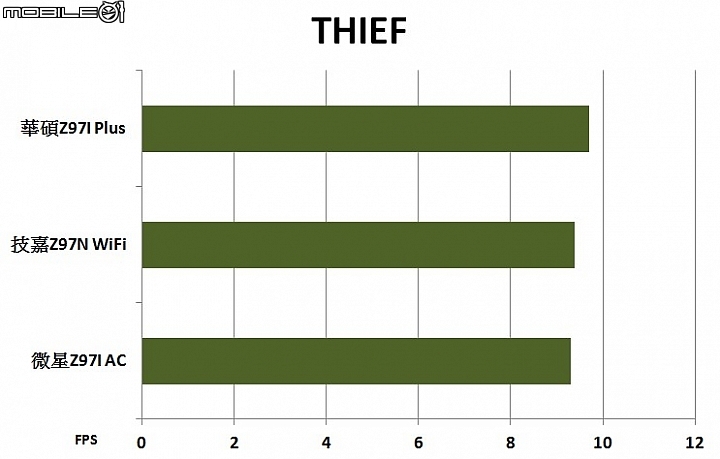

THIEF遊戲測試

當遊戲影像設定為解析度1920x1080,並將顯示選項設定為一般時,搭配華碩Z97I-Plus主機板的測試結果為9.7FPS;搭配技嘉Z97N WiFi主機板的測試結果為9.4FPS;搭配微星Z97I AC主機板的測試結果為9.3FPS。
.

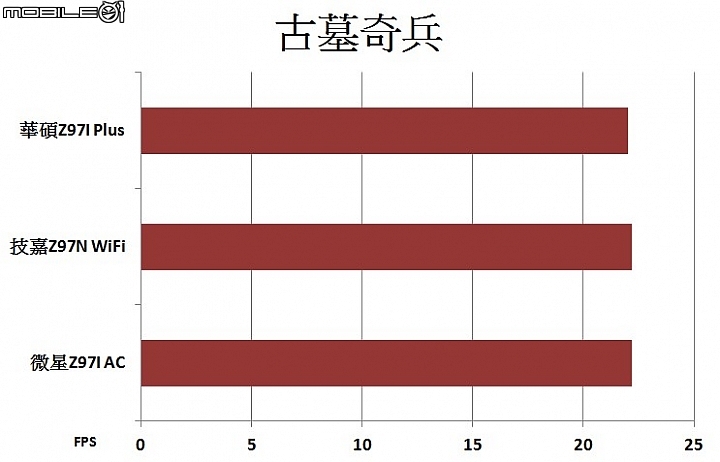

古墓奇兵遊戲測試

當遊戲影像設定為解析度1920x1080,並將顯示選項設定為一般時,搭配華碩Z97I-Plus主機板的測試結果為22FPS;搭配技嘉Z97N WiFi主機板的測試結果為22.2FPS;搭配微星Z97I AC主機板的測試結果為22.2FPS。




系統整體效能測試

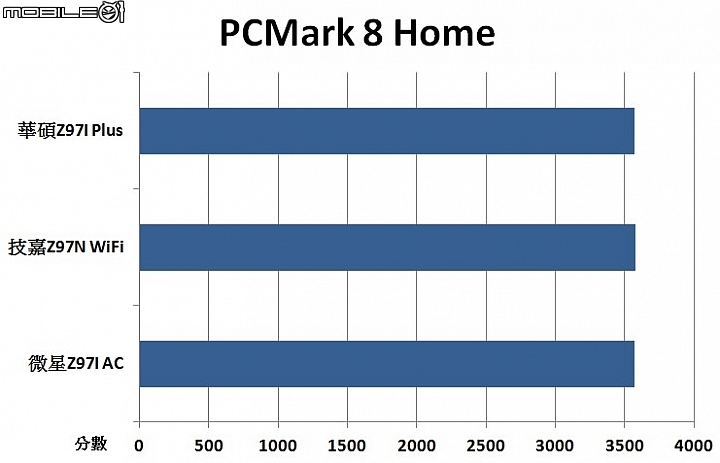

在PCMark Home項目中,搭配華碩Z97I-Plus主機板的測試結果為3575分;搭配技嘉Z97N WiFi主機板的測試結果為3582分;搭配微星Z97I AC主機板的測試結果為3574分。

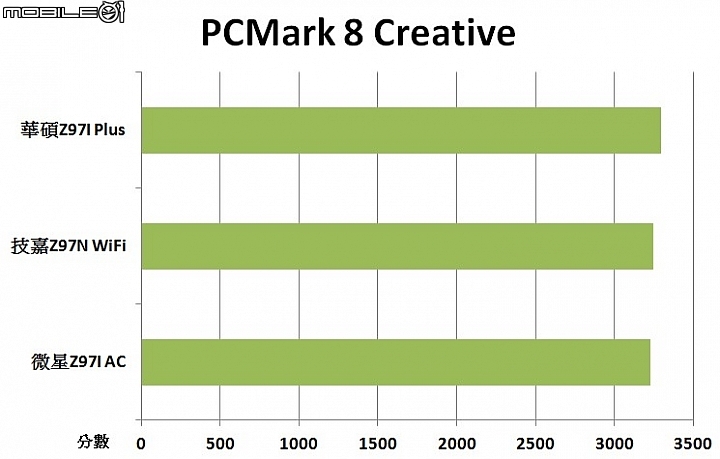

在PCMark Creative項目中,搭配華碩Z97I-Plus主機板的測試結果為3294分;搭配技嘉Z97N WiFi主機板的測試結果為3250分;搭配微星Z97I AC主機板的測試結果為3227分。

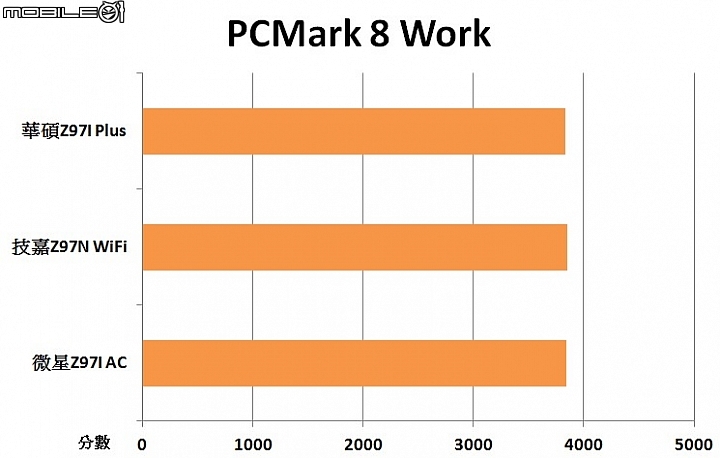

在PCMark Work項目中,搭配華碩Z97I-Plus主機板的測試結果為3831分;搭配技嘉Z97N WiFi主機板的測試結果為3851分;搭配微星Z97I AC主機板的測試結果為3846分。


測試總結

實際測試這三款主機板之後,效能差異基本上沒有太大的差異,至於規格方面,就以ITX尺寸的主機板來看,三款主機板規格也算是該有的都有,而且都有加入無線網路卡的配備,在搭配各家自己提供的整合軟體之後,也的確讓電腦有了更多的雲端應用。最後附上三款主機板的規格比較表,讓網友可以做個參考囉!
