玩 Garmin GPS 免不了需要把他接PC或者PDA等其他需要接收GPS訊號的裝置, 當然你可以買原廠的接頭線來用, 不過原廠的線總是"高檔"了一點, 有時候難免需要用一些"低階"的運用, 總是能省則省. 所以找其他"副廠"接頭, 是一定要的啦.

等待許久由美國進口的pPlug接頭終於飛回台灣了, 這是pfranc網站傳奇人物 Larry自己開模做的DIY接頭. 這個接頭適用於 Garmin 12, 12xl, 38, 40, 45, 48, 60C, 60CS, 72, 76, 89, 90, 92, 176, 196, 295, GPS II, II+, III, III+, V, Street Pilots (2610不行)

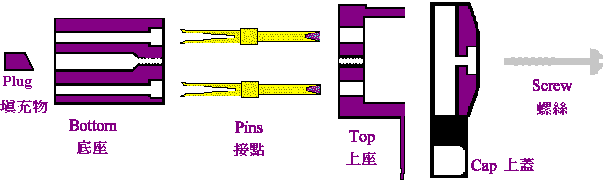

不囉說, 先來一張原廠組裝解說圖

不容易看懂嗎!? 沒關係, 等一下有圖解

首先, 先搞清楚哪隻腳要接哪隻腳

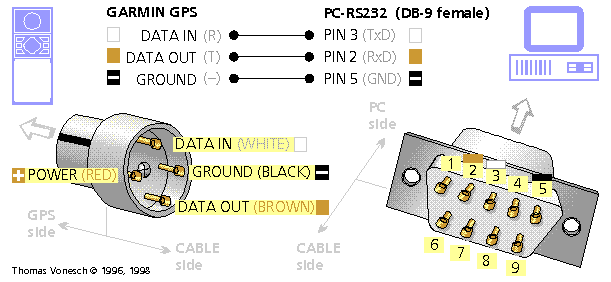

這是電腦接pPlug對應圖 , 如果需要知道 PDA的接腳, 請參考DW版主的 iPaq、Mio、XDA 、E200 PDA接腳定義
先想好, 接線就很快了

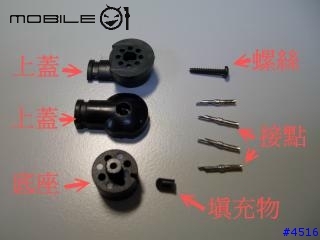

接下來這是食物, 阿~不對, 是"實物"解說. (我肚子餓了)

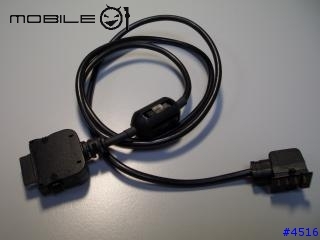

我拿這條原本接eTrex的線來改(eTrex已經割愛了)

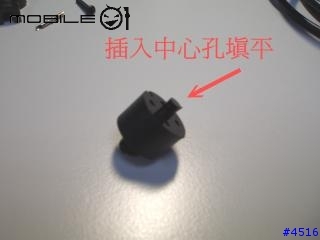

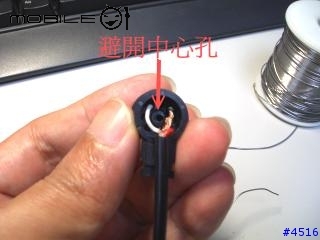

先把下座中心孔填起來, 這是為了防止誤插Garmin別款接頭的"防呆"

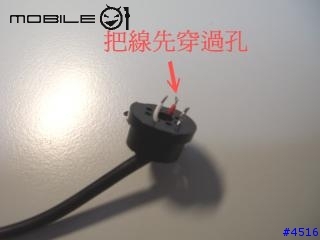

接下來這點很重要, 要把線先穿過"上座"的孔比較好施工

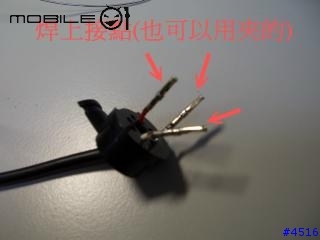

把接點焊上去, 這有點麻煩, 其實也可以把接點用夾子把線夾于管中

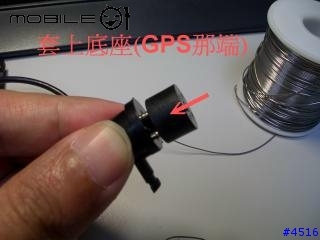

然後把下座套到"上座", 接點當然要穿於上下座之間 (各一半)


然後轉過來看線頭這邊, 準備蓋上"上蓋", 此時要防止螺絲鎖到線, 要整理一下

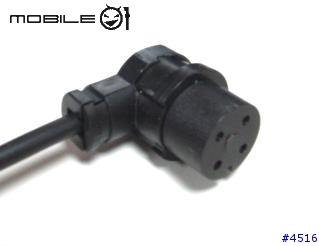

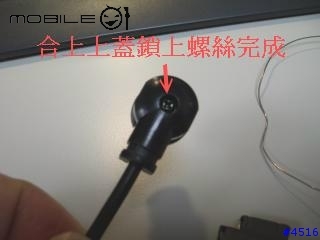

蓋上後鎖起來螺絲就完成了, 很容易嘛!?

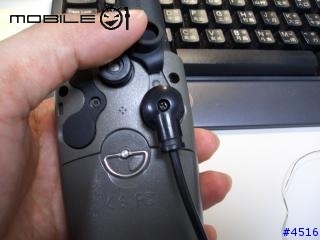

然後就可以插上去試試看了

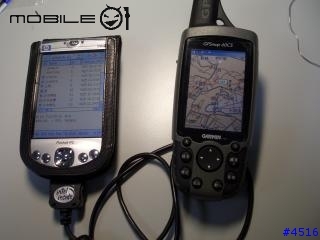

連線試試看, 居然一次成功


最後建議要做的人在一開始要穿線之前就把線要怎麼接都想清楚, 然後穿"上座"孔的時候也要考量你後面連線的出線方向. 因為"下座"是有方向性的, 而且有防呆.
祝各位 DIY 成功哦
