隨著Intel Skylake處理器的上市,各家主機板廠商也紛紛推出與之搭配的Intel Z170主機板產品。而華碩這次推出的Z170主機板產品,不只會有通路、TUF以及ROG三大系列,還特別推出了一個全新的PRO GAMING系列,而且跟ROG系列一樣會提供5年的保固服務,提供喜歡遊戲的玩家更超值的主機板選擇。另外,華碩這次推出的各系列Z170主機板產品中,幾乎都已經搭載了USB3.1傳輸規格,部分產品還有特別採用Type C的傳輸介面,讓主機板能夠有更彈性的應用。


因為這次產品型號較多,所以小編在底下也提供了段落連結,若是網友對哪個系列比較有興趣的話,就可以直接點連結跳轉。

華碩通路系列主機板介紹

華碩TUF系列主機板介紹

華碩ROG系列主機板介紹

華碩PRO GAMING系列主機板介紹

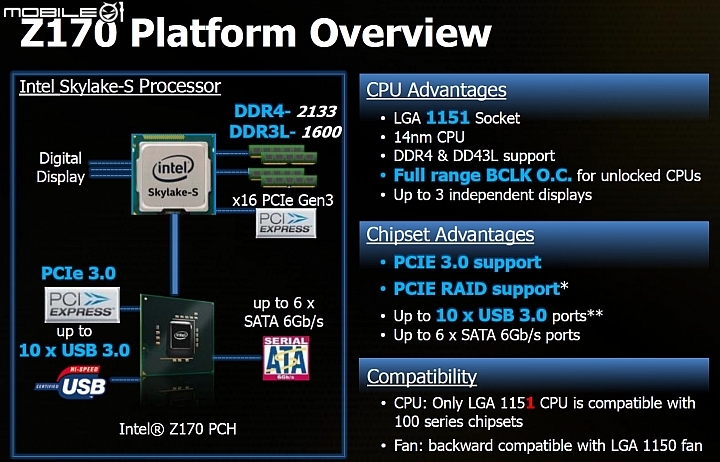

看到華碩推出的新款Z170主機板之前,小編先簡單說一下這次Intel Z170晶片組跟上一代的Z97晶片組有哪些比較不一樣的地方吧!首先,Intel Z170主機板最主要的不同點,就是可以支援封裝腳位為LGA1151的Intel Skylake-S處理器,並且在記憶體支援方面,也能夠同時支援DDR4或是DDR3L記憶體,不過屆時主機板上搭載的是哪種記憶體規格,還是得看主機板廠商的設計考量。另外,在晶片組規格的部分,這次最明顯的差異,不僅只是將晶片組上的PCIe通道提昇至PCIe 3.0,PCIe通道數量更從原本的8條增加至20條,而且因為Z170晶片組採用了Flexible I/O 架構的設計,所以主機板廠商在配置主機板上的I/O介面時,便可以更靈活地應用PCIe通道,最多可設置10組USB3.0以及6組SATA等傳輸介面。



華碩通路系列Z170主機板介紹

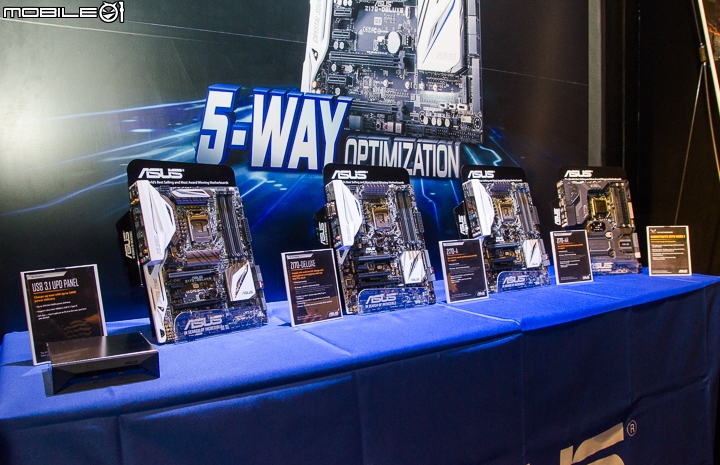

接著就來看看華碩這次在各個系列所推出的Z170主機板吧!首先看到的是通路系列的部分,這次在現場也特別展出了Z170-Deluxe、Z170-A以及Z170-AR等三款通路系列的Z170主機板。

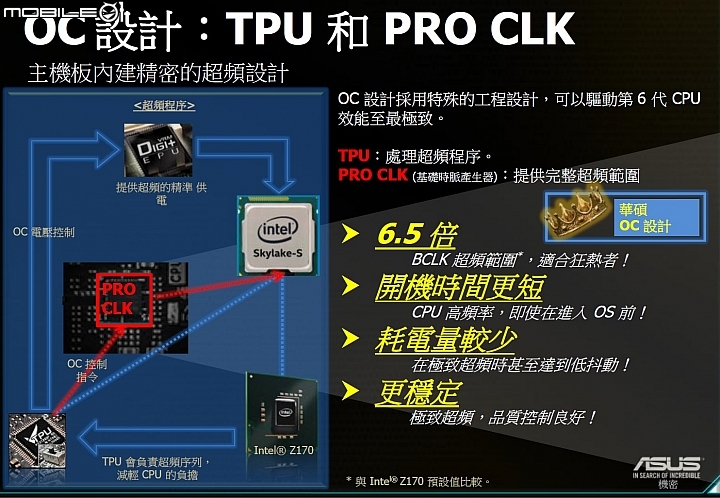

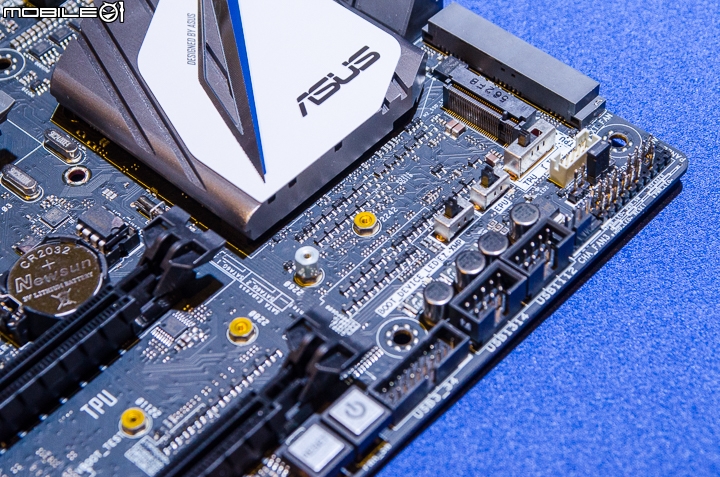

這次通路系列的Z170主機板中,華碩也特別針對超頻應用加入了TPU晶片以及新的PRO CLK的晶片,讓玩家們在實際超頻調校時,不僅能夠有更彈性的超頻時脈調校範圍,同時也能夠增加處理器超頻運作時的穩定性。

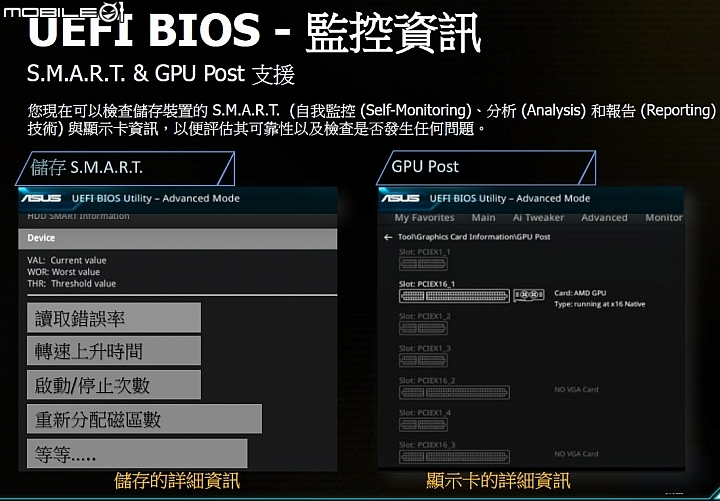

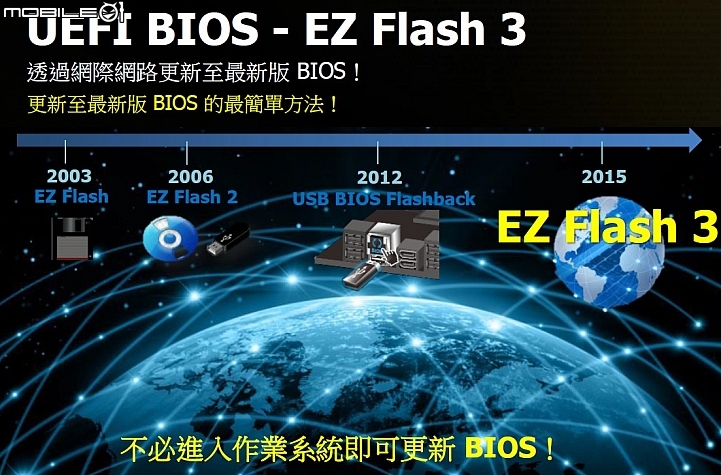

在BIOS功能方面,這次也特別將BIOS更新功能進化至EZ Flash 3的版本,讓使用者不用進入作業系統也能夠透過網路直接更新主機板的BIOS版本。另外,這次針對硬體監控的部分,也有加入GPU資訊的支援,可以直接在BIOS查看GPU的運作狀況。

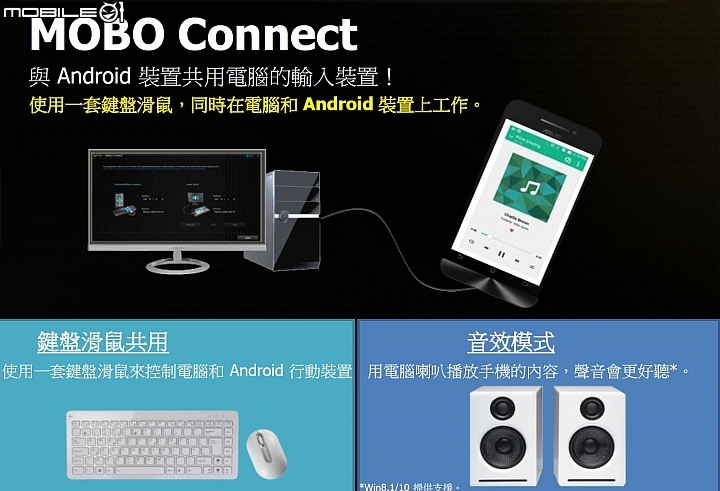

在行動裝置應用方面,這次通路系列以及TUF系列的Z170主機板還有新加入一個叫做MOBO Connect的功能,主要是可以透過區域網路的連結,讓電腦上的鍵盤滑鼠也能用來控制Android行動裝置,並且還可以利用電腦的喇叭來播放行動裝置的音樂內容。



華碩Z170-DELUXE主機板

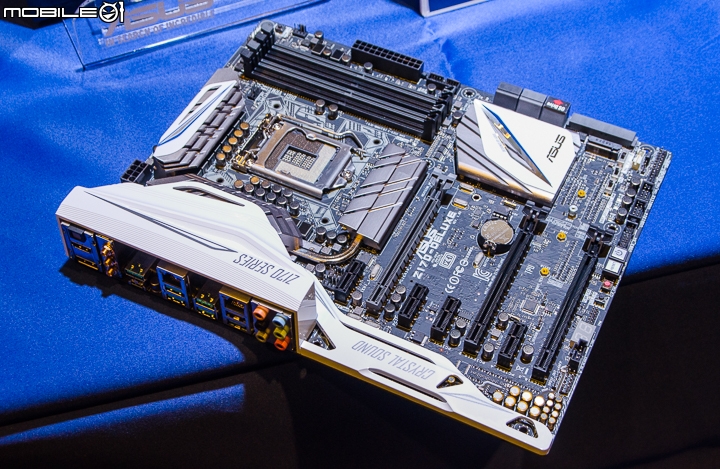

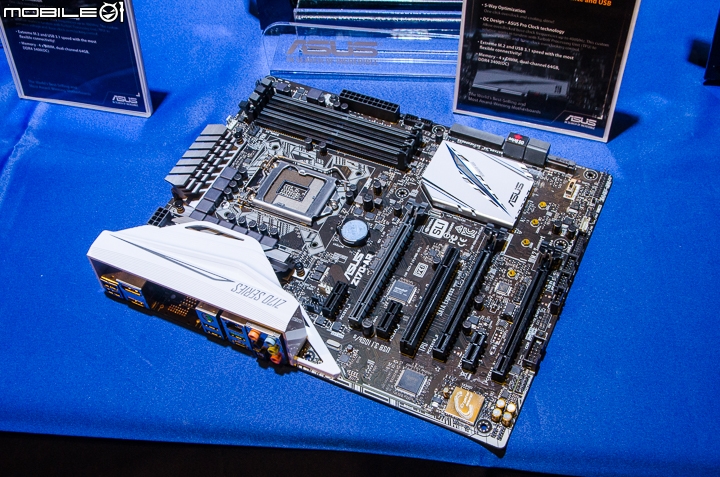

看完幾個通路系列所加入的新功能之後,接著就實際看一下現場展出的三款Z170主機板吧!第一個看到的Z170-Deluxe,算是目前通路系列中最高階的一款,所以硬體規格以及功能支援都比現場展出的另外兩款Z170主機版更加充足。

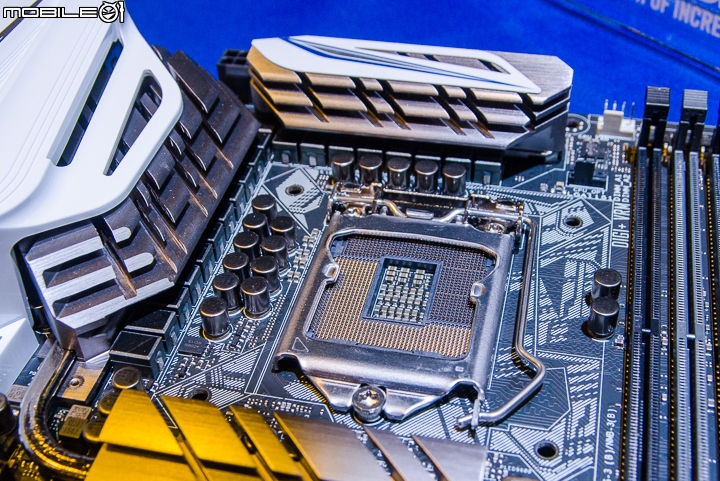

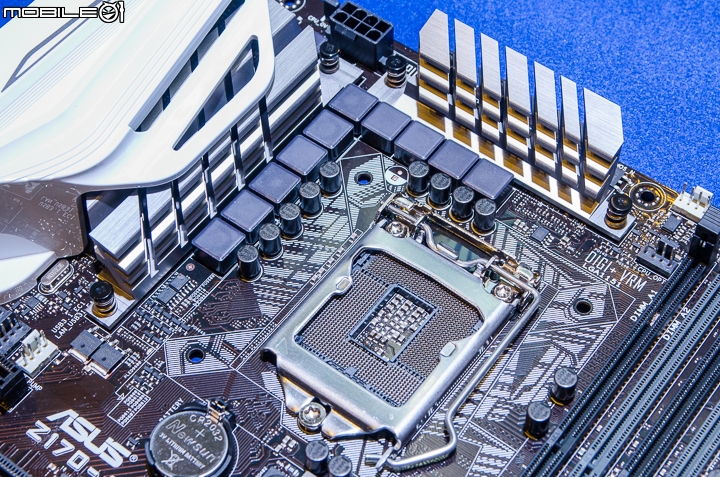

這款Z170-DELUXE主機板針對處理器供電的部分是採用16相供電的設計,並且還有加上散熱片與熱導管來加強供電元件的散熱效果。

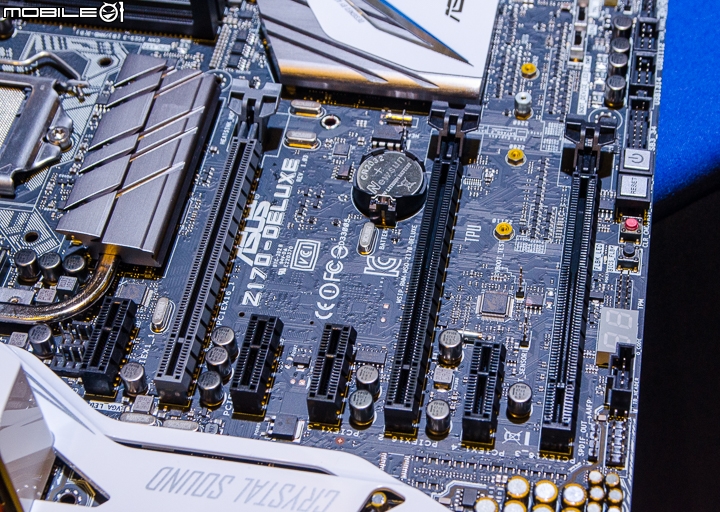

介面卡擴充的部分,在Z170-DELUXE主機板上一共提供了3組PCIe 3.0x16以及4組PCIe3.0x1的擴充插槽。

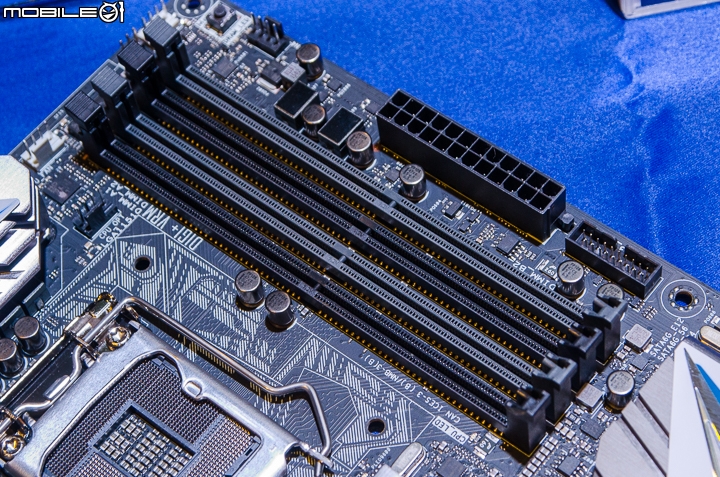

記憶體支援方面,這款主機板則是設置了4組DDR4記憶體插槽。


在這款主機板上也直接設置了一組M.2的傳輸介面,可支援至22110規格的M.2固態硬碟。

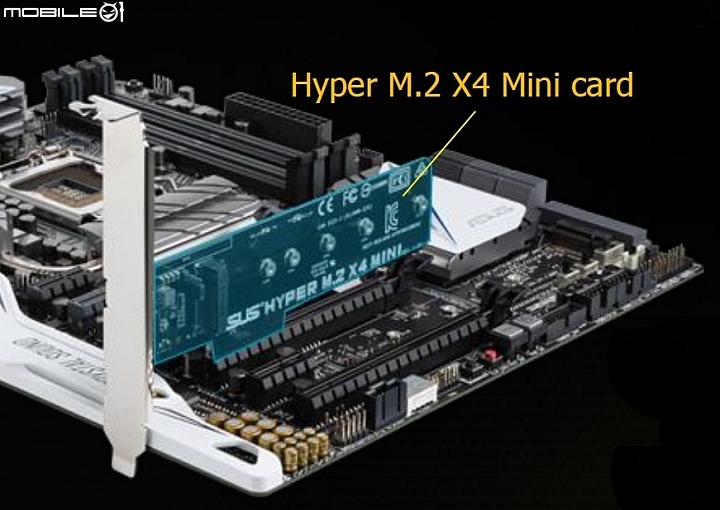

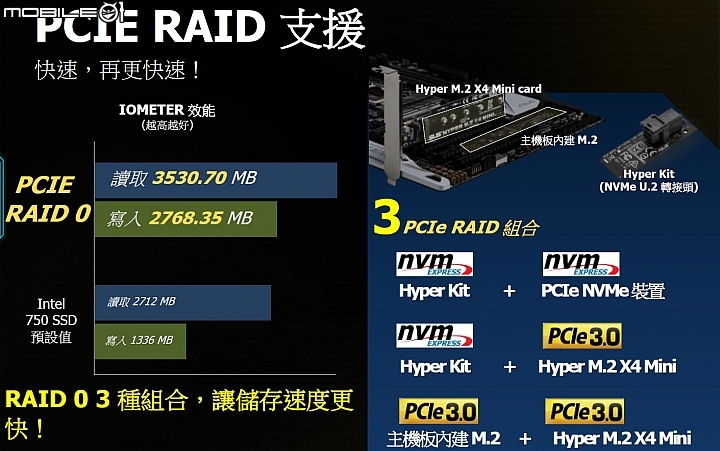

除了主機板上直接設置的M.2插槽之外,配件中也會提供一組叫做Hyper M.2X4的PCIe轉M.2介面卡,讓使用者可以多增加一組M.2的固態硬碟,並且還能夠搭配主機板上的M.2插槽一起組成RAID 0磁碟陣列模式使用。

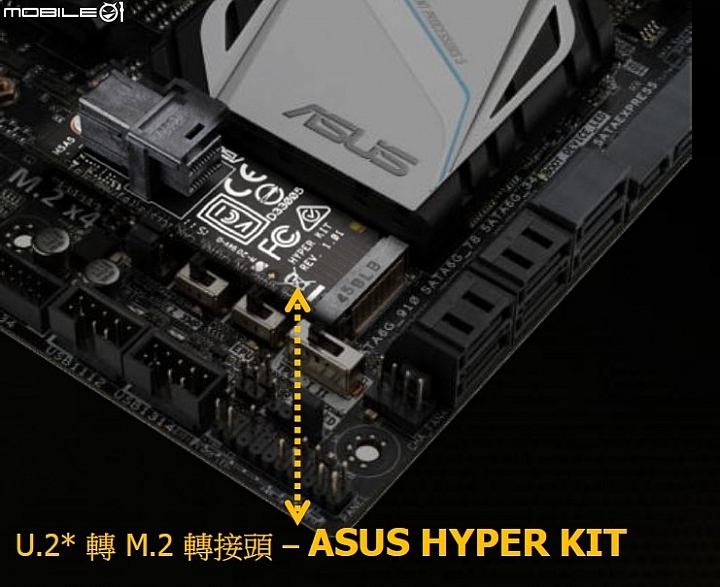

此外,在Z170-DELUXE主機板中還有隨附一張叫做Hyper Kit的M.2轉U.2介面卡,可以支援NVMe的固態硬碟裝置。而且一樣可以和PCIe介面的固態硬碟組成RAID 0模式。

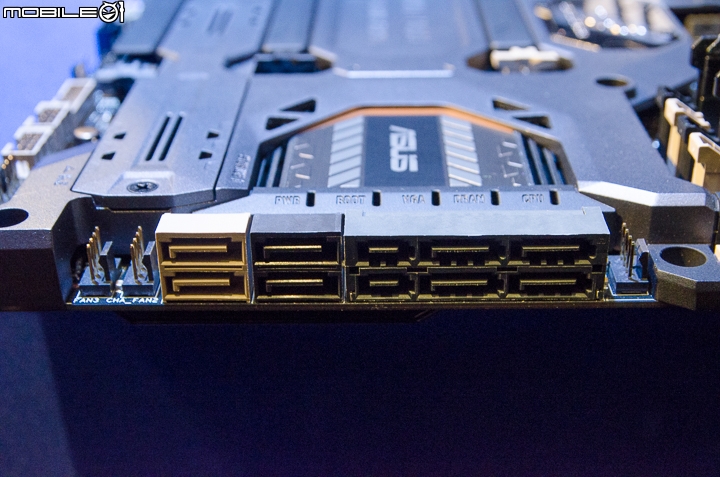

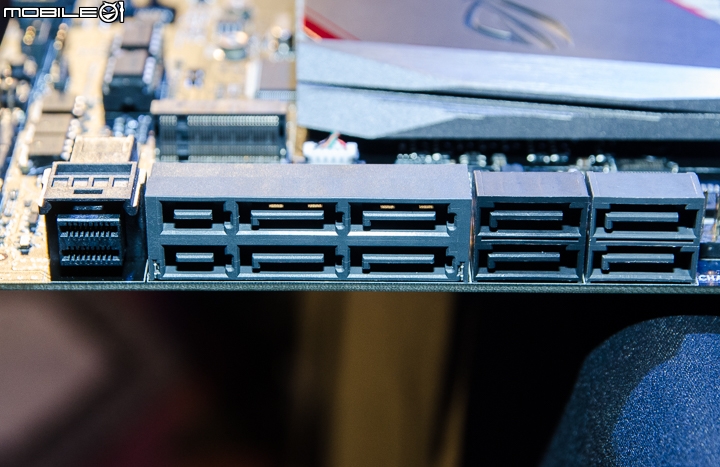

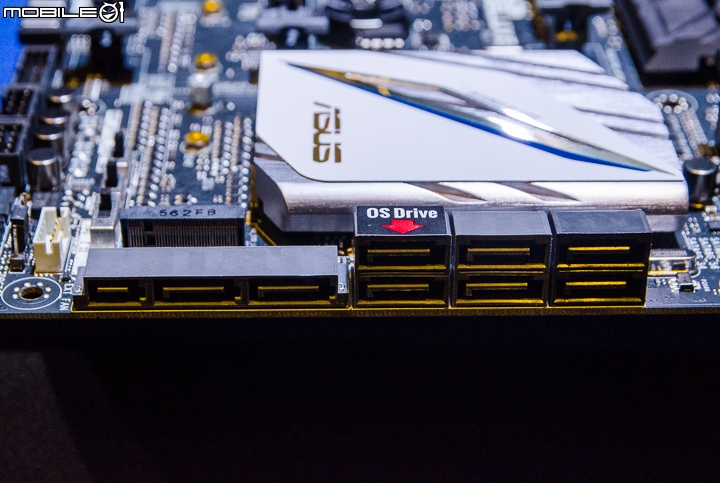

儲存支援方面,這款主機板還有設置一組SATA Express和6組SATA 6Gb/s傳輸介面,若是沒有安裝SATA Express裝置的話,也可以作為兩組SATA 6Gb/s使用,所以最多可安裝8個SATA 6Gb/s硬碟。

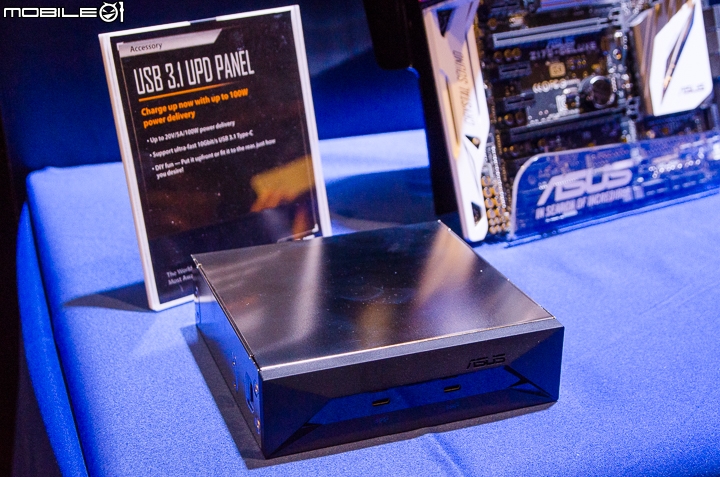

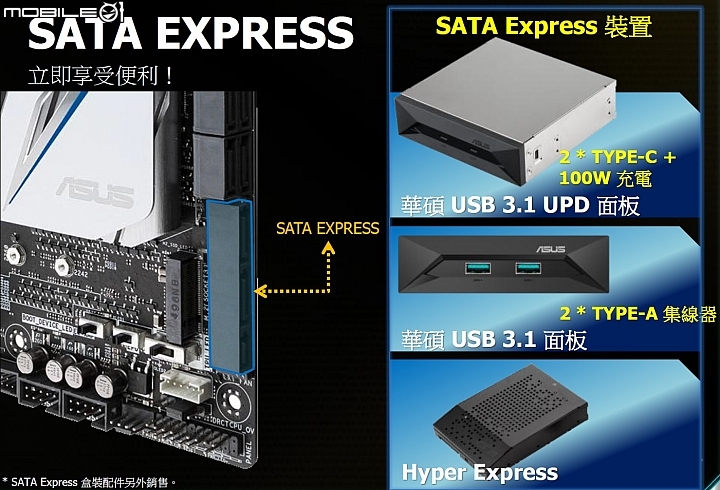

華碩這次在推出Z170主機板的同時,還有特別推出一系列SATA Express轉接盒,可以將主機板上的SATA Express介面轉成兩組Type A USB3.1、Type C USB3.1或是兩組M.2硬碟插槽,讓有需要的使用者可以自行選購。

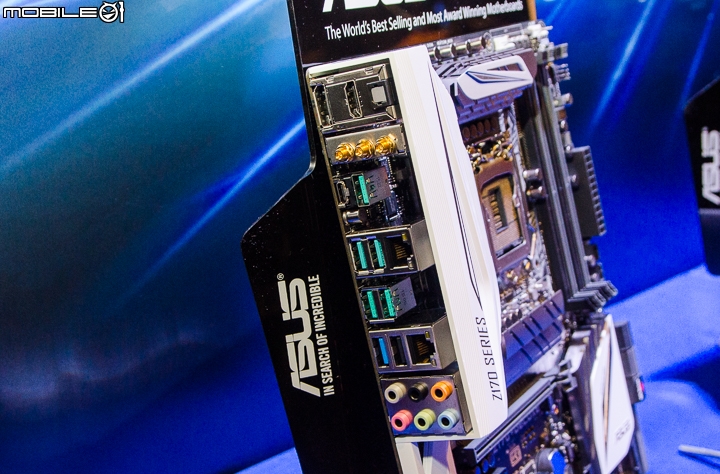

主機板背後的I/O設計部分,在影音輸出支援上,提供了一組HDMI、一組DP以及3.5mm和光纖輸出端子。而網路支援方面,除了有設置兩組支援Gigabit的RJ-45網路埠之外,還直接內建了一張可支援802.11ac的三天線無線網路卡,傳輸速度最高可達道1300Mb/s,並且也可以支援華碩Wi-Fi GO!應用。至於傳輸支援的部分,這款主機板上一共設置了6組USB3.1的傳輸埠(綠色),其中一組也特別採用了TYPE-C的規格,並且還有各提供一組USB3.0(藍色)和USB2.0(黑色)傳輸埠。

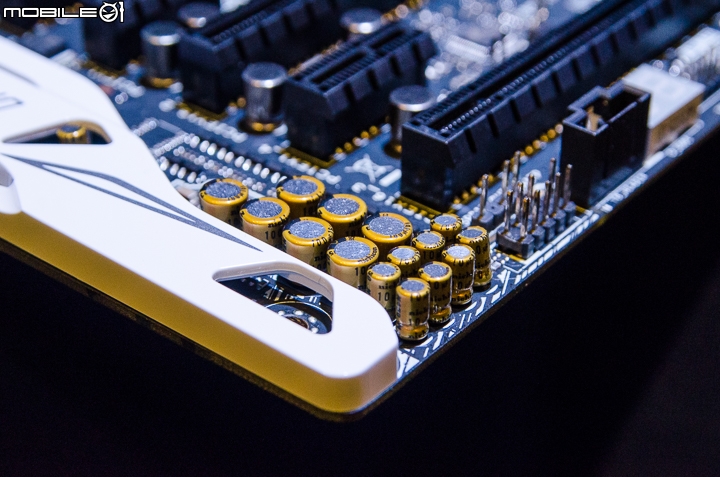

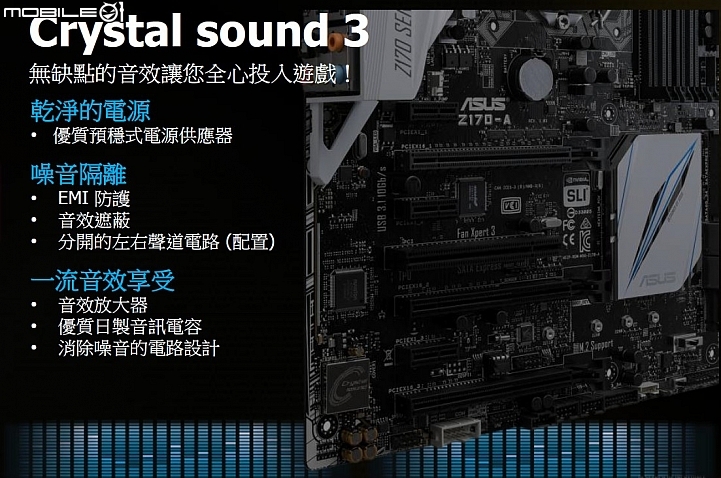

這次通路系列的Z170主機板在音效方面,則是採用了Crystal sound 3的音效設計,不僅特別優化供電,提供音效元件更乾淨的電源,音效晶片上也加入一片金屬外蓋來減少電磁波干擾,並且還有採用音響級的Nichicon電容來加強音質。

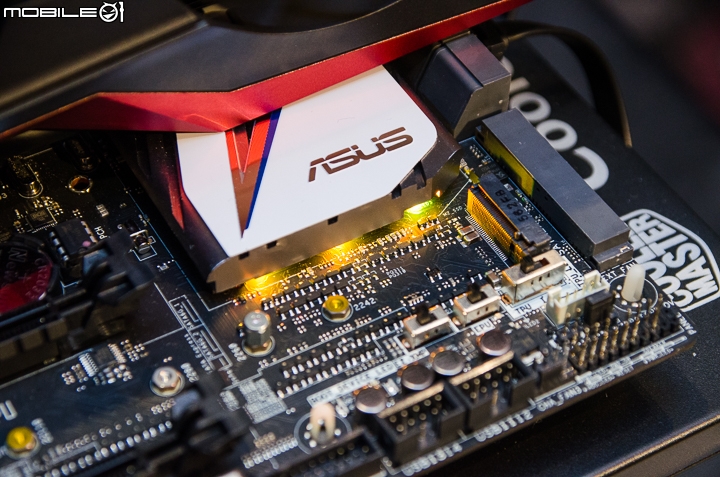

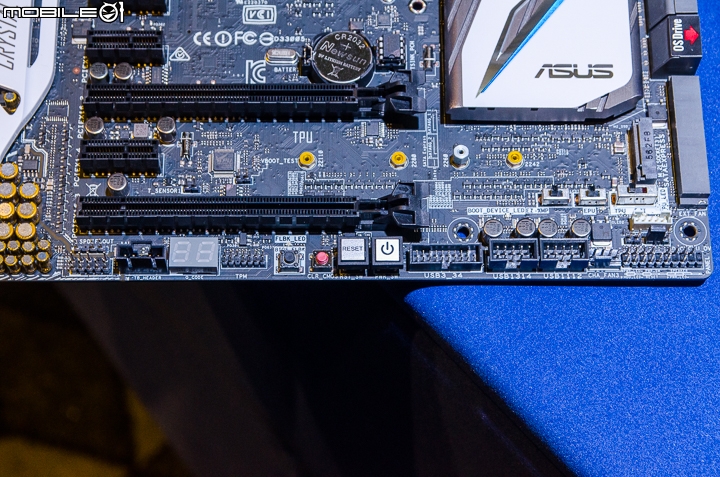

在主機板側邊也有設置電源、重開機、Clear CMOS以及Debug燈號顯示,讓使用者可以更方便裸機操作。

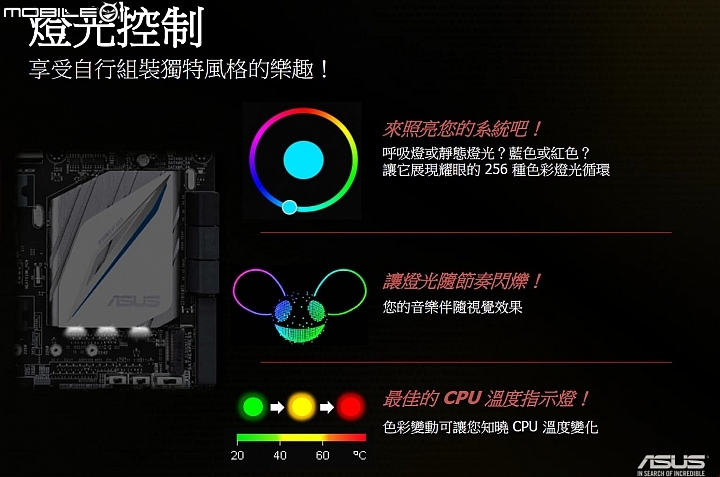

華碩這次在通路版的Z170主機板上還有特別加上了3組LED背光燈的設計,並且還可以透過隨附的軟體,將燈色調整為自己喜愛的顏色。

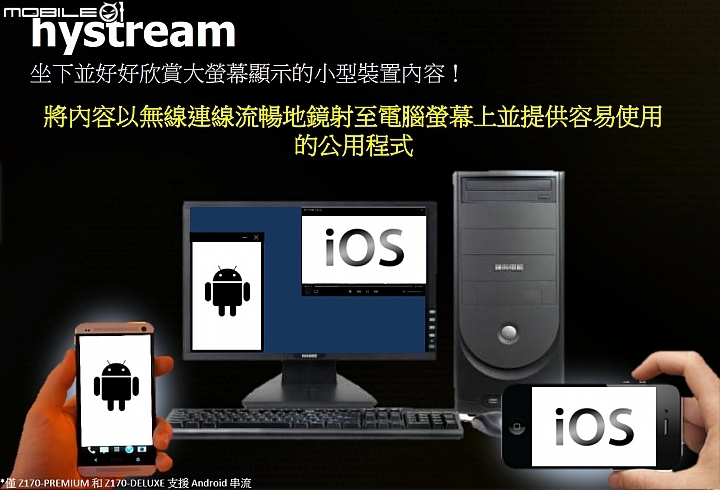

而華碩推出的Z170-DELUXE主機板除了規格比較充足之外,也有多了一些行動整合的功能應用。像是這次就有新加入一個叫做hystream的功能,可以將區域網路內的Android行動裝置畫面同步鏡射至電腦桌面,讓使用者可以用更大尺寸的顯示器來觀看行動裝置上的內容。



華碩Z170-A主機板

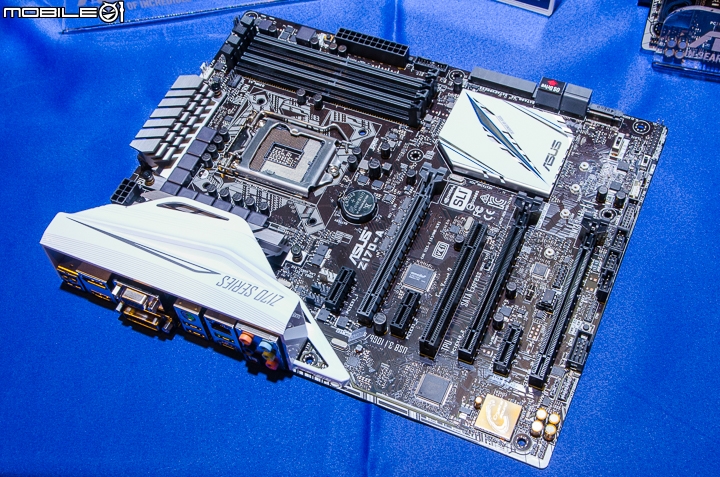

再來看到華碩的Z170-A主機板。這款主機板同樣也是採用ATX的尺寸規格設計。


Z170-A主機板針對處理器供電的部分,是採用10供電模組的設計。

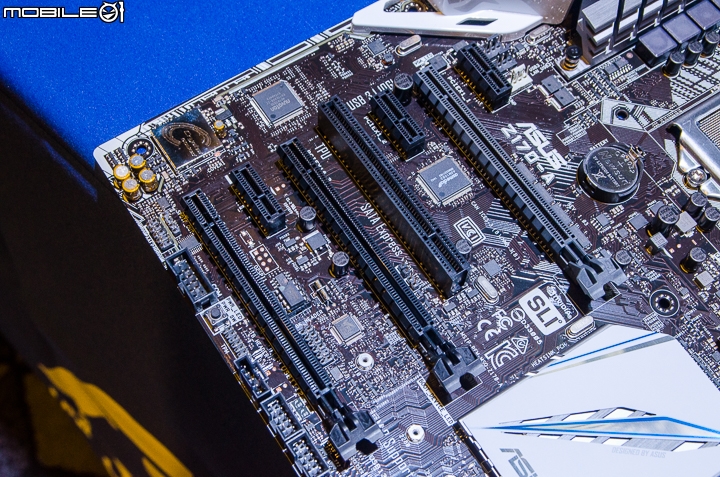

擴充支援方面,在Z170-A主機板上也提供了三組PCIe3.0x16、三組PCIe 3.0x1以及一組PCI介面的擴充插槽。

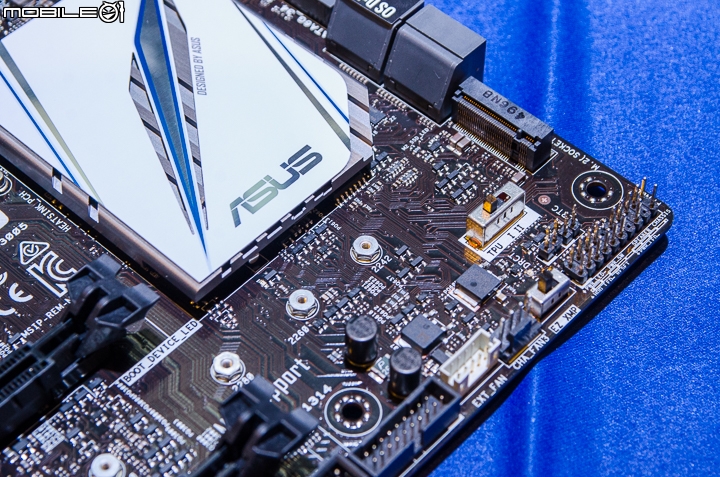

在主機板晶片旁邊也有提供一組M.2插槽,一樣可支援至22110規格的M.2固態硬碟。

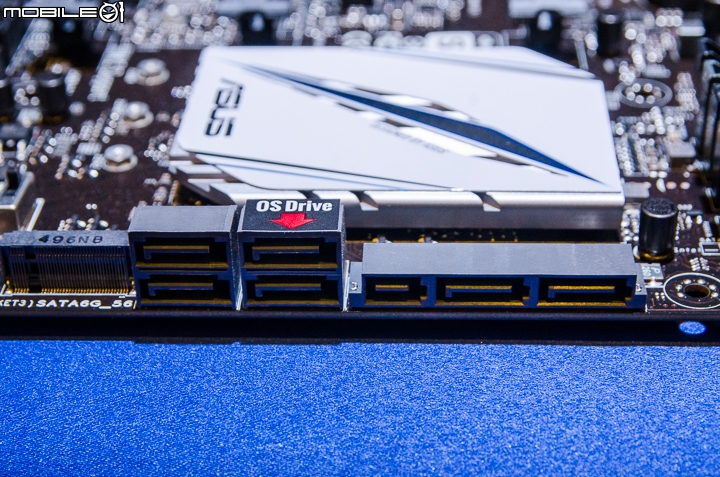

儲存支援方面,主機板上還有提供一組SATA Express和四組SATA 6Gb/s傳輸埠。

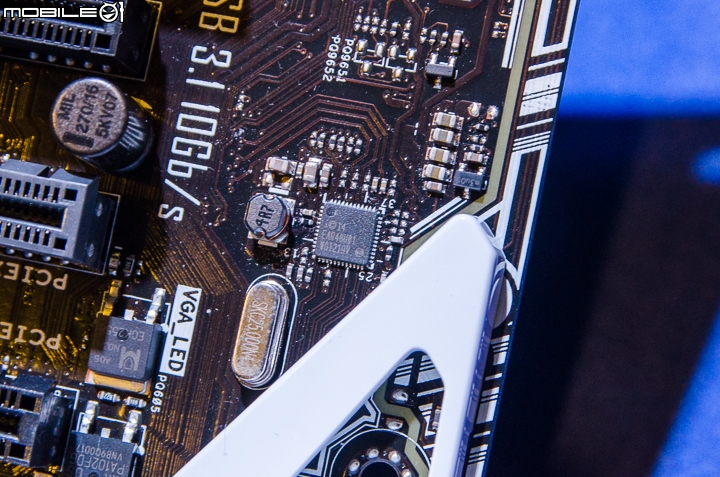

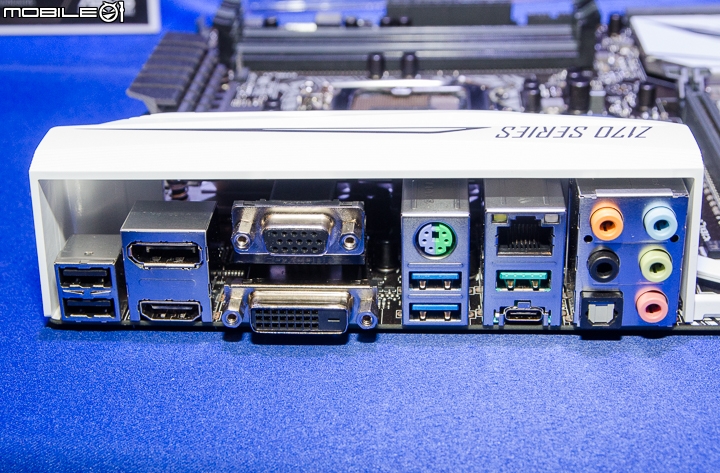

Z170-A主機板的背板I/O針對影音的部分設有一組DP、一組HDMI、一組D-Sub、一組DVI以及3.5mm和光纖等影音端子。傳輸支援方面提供了一組Type A USB3.0、一組USB3.1 Type C、兩組USB3.0、兩組USB2.0以及一組鍵盤滑鼠共用的PS/2傳輸埠。至於網路規格的部分,則是提供了一組可支援Gigabit頻寬的RJ-45網路埠。


背板上的有線網路埠是透過Intel推出的 WGI219V網路晶片控制。

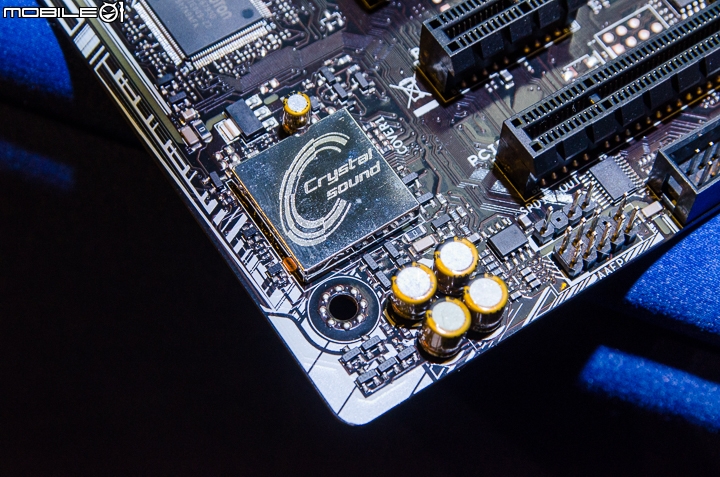

華碩Z170-A主機板的音效晶片上也有加上金屬外蓋來遮蔽電磁波,並且也是採用Nichicon推出的音響級電容。



華碩Z170-AR主機板

至於另外一款Z170-AR主機板,規格支援與電路配置基本上都跟Z170-A相差不多,主要差異只是在於背板I/O支援有些不同。


Z170-AR主機板的背板I/O埠則是比Z-170A少了D-Sub和DVI兩個影音端子。



華碩TUF系列Z170主機板介紹

華碩這次在TUF系列中也會推出搭載Z170晶片組的主機板產品,而在這次會場上也實際展出了一款SABERTOOTH Z170 MARK I。

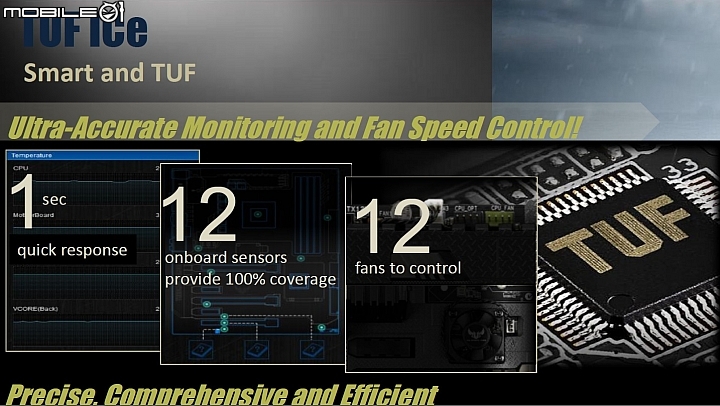

華碩TUF系列Z170主機板跟其它系列比較不同的地方,除了TUF既有的Thermal Armor設計之外,在主機板上還設置多達12個監控晶片以及12個風扇電源接頭,讓使用者不僅可以更詳細監控主機板各處的運作狀況,也提供更彈性的散熱配置。

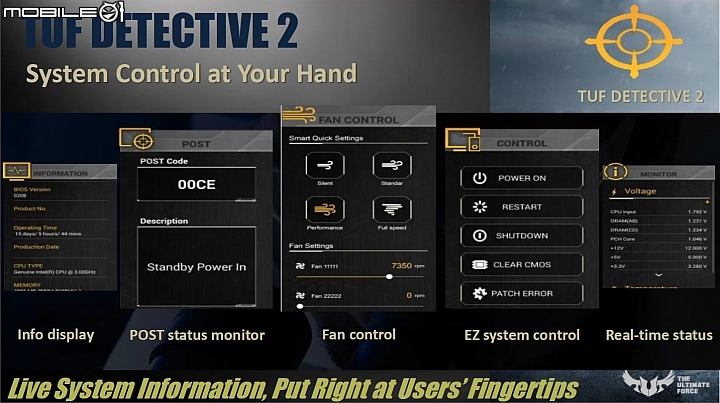

而這次在TUF系列所加入的TUF DETECTIVE 2功能,主要的特色就是可以透過USB與行動裝置連結,並利用行動裝置來查看主機板的各項運作資訊、設定風扇或是執行開關機或是Clear CMOS。而且更特別的一點,就是主機板上即便沒有安裝CPU一樣也能夠使用這項功能。

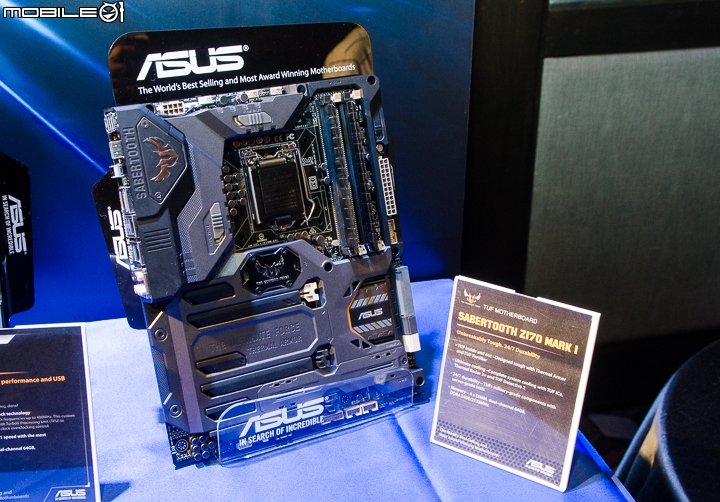

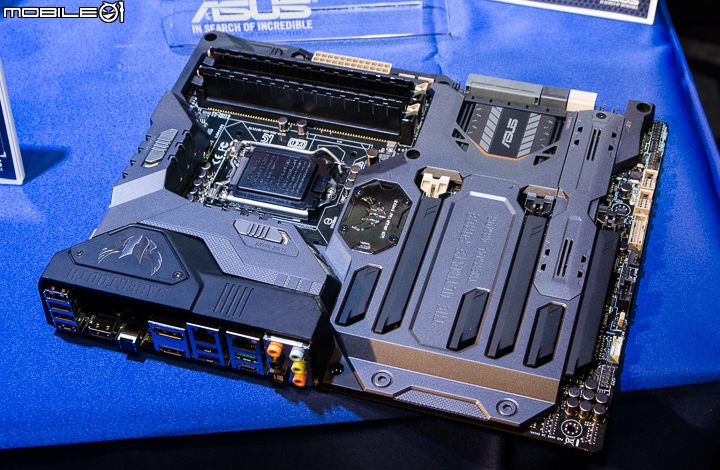

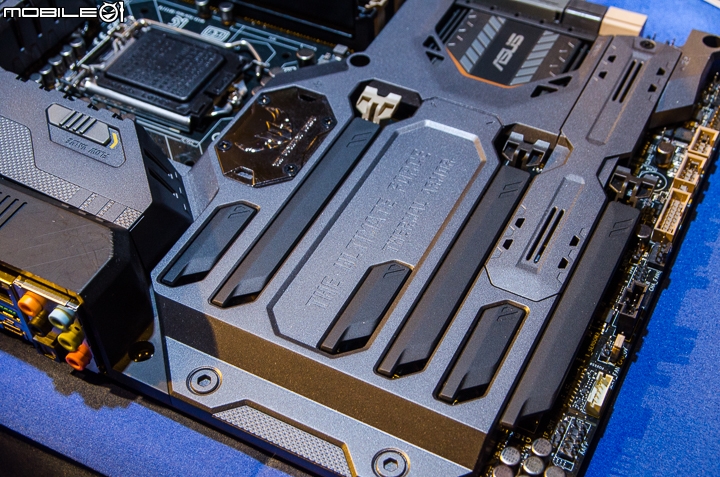

現場實際展出的SABERTOOTH Z170 MARK I是採用ATX尺寸規格,而且除了有加入Thermal Armor裝置之外,在PCIe以及記憶體插槽的部分,也都有提供防塵蓋來避免灰塵堆積。

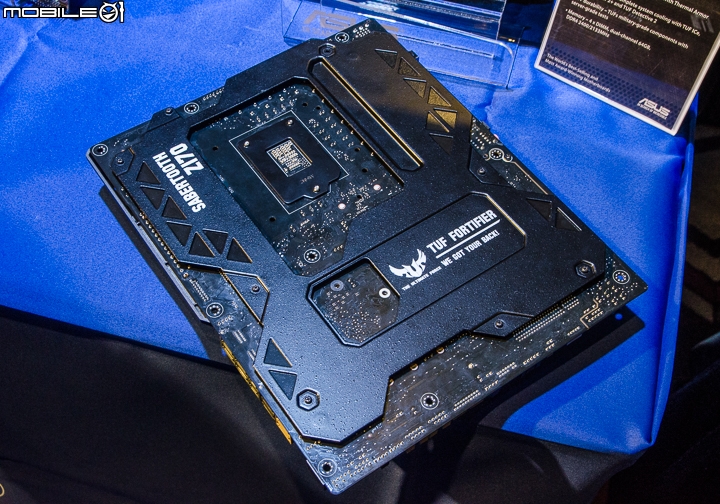

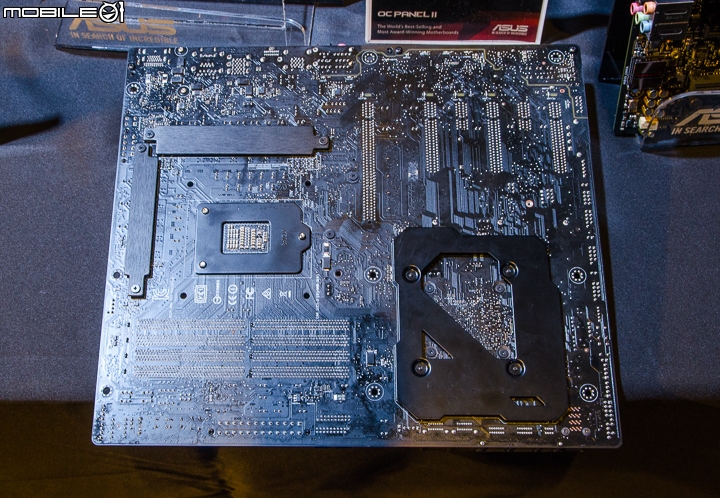

在主機板背面也有加入金屬材質的Thermal Armor裝置,可以減少板彎並加強電路板的散熱。

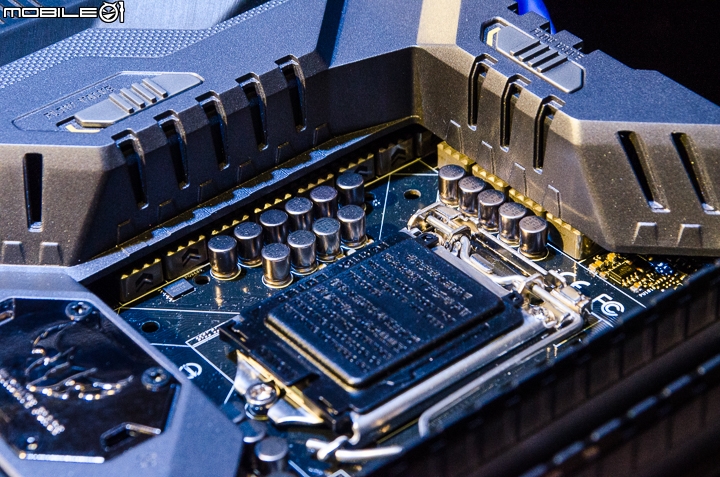

針對處理器供電的部分,這款主機板採用了12相供電的設計。


擴充支援方面,這款主機板有提供了3組PCIe3.0x16和3組PCIe 3.0x1介面的擴充插槽。而在第二和第三組PCIex16的插槽之間,也有提供一組M.2的擴充介面,可以讓使用者安裝置22110規格的M.2固態硬碟。

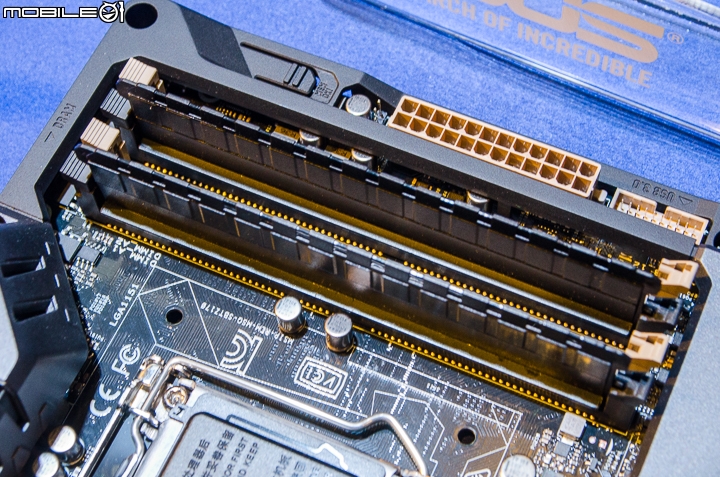

記憶體支援方面,這款主機板設置了4組DDR4的記憶體插槽。


儲存支援方面,主機板上一共提供了兩組SATA Express和四組SATA 6Gb/s傳輸埠。

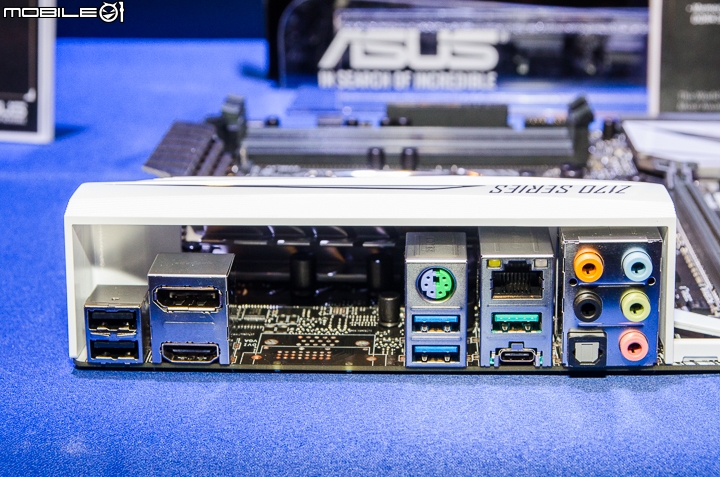

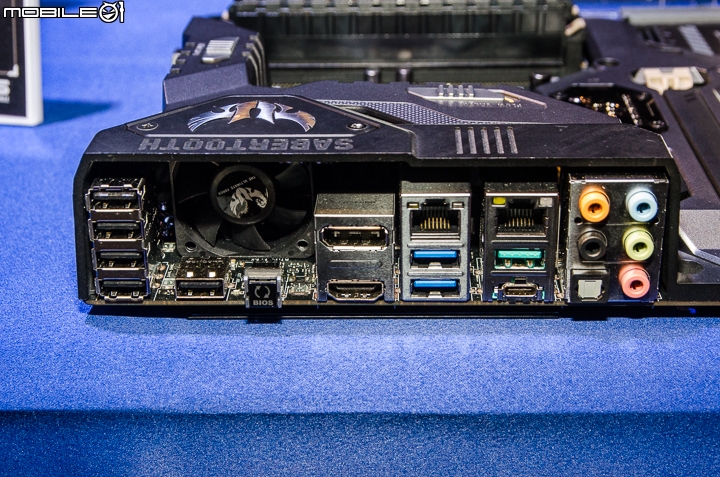

這款主機板在背板上提供了一組DP、一組HDMI以及3.5mm和光纖等影音端子,而且在傳輸埠支援的部分,還有加入一組USB3.1 Type C、一組USB3.1 Type A、兩組USB3.0和5組USBUSB2.0等傳輸埠規格。而其中在Clear CMOS按鍵旁的USB2.0傳輸埠,還可以支援TUF DETECTIVE 2功能,可以連結行動裝置來監控與設定主機板。另外,在背板上可以看到裡面有特別加入了一個小風扇搭配風道設計來加強處理器供電元件的散熱效果。



華碩ROG系列Z170主機板介紹

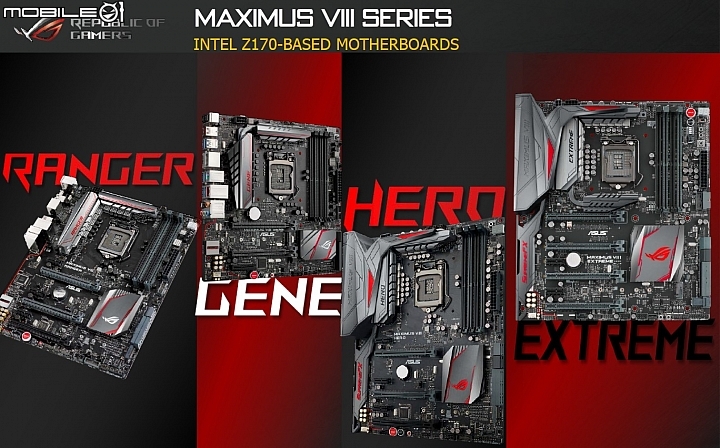

接著來看華碩這次在ROG系列有推出哪些搭載Z170晶片的新款主機板吧!這次搭載Z170晶片的ROG系列主機板一樣會以MAXIMUS VIII來作為主要的產品名稱,並且將會推出EXTREME、HERO、GENE以及RANGER等四款型號,而且跟過去的ROG主機板一樣,都會提供5年的保固服務。

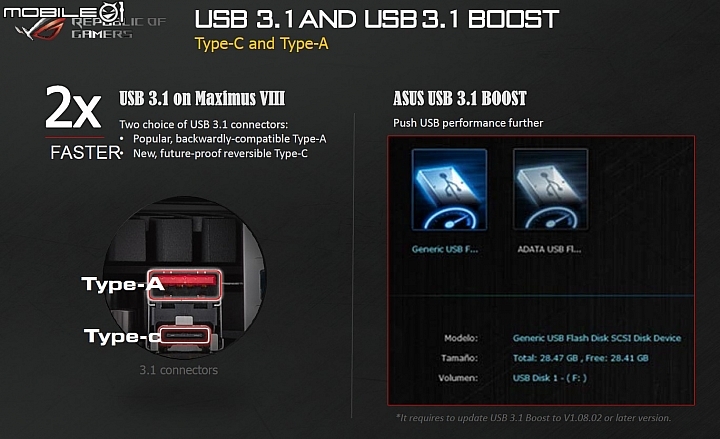

看到產品之前,先稍微介紹一下這次先款的ROG主機板有增加了哪些特色功能。其中在擴充埠的部分,這次MAXIMUS VIII全系列主機板中,都有支援USB3.1傳輸介面,並且還有提供一組Type C USB3.1介面,讓使用者有更彈性的應用。

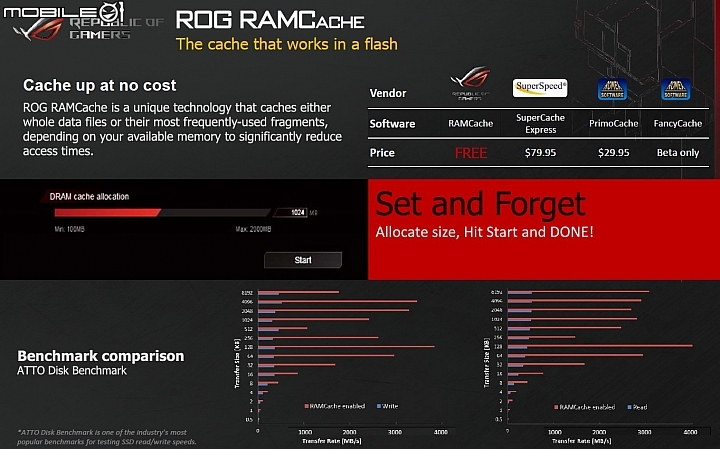

軟體支援方面,這次新版的ROG主機板中還有新增加了一個叫做RAMCache的功能,主要的特色就是利用記憶體來作為硬碟的快取空間,加速硬碟的傳輸速度。而且使用者也可以透過軟體自己調整快取空間的容量大小。

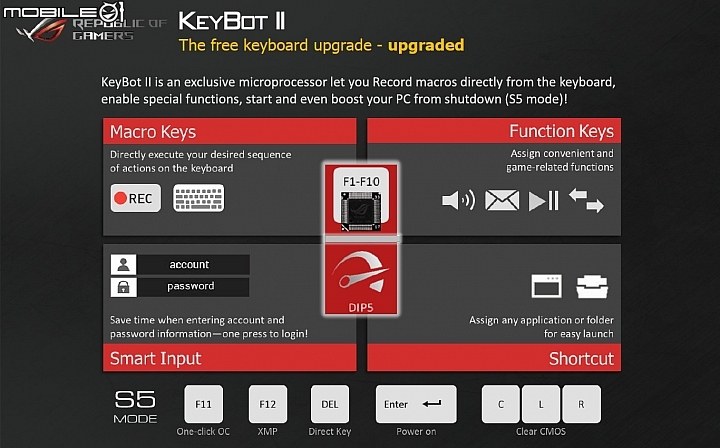

另外,這次還有新增一個KEYBot II的功能,可以將鍵盤上的F1~F10按鍵當作巨集功能鍵,而且當電腦在S5模式時,還可以讓部分按鍵便成XMP、電源開關以及Clear CMOS等功能的快捷按鍵。所以玩家們只要透過這個軟體設定,即便手邊的鍵盤只是一般的鍵盤,也能夠馬上變成具備巨集功能的電競鍵盤。

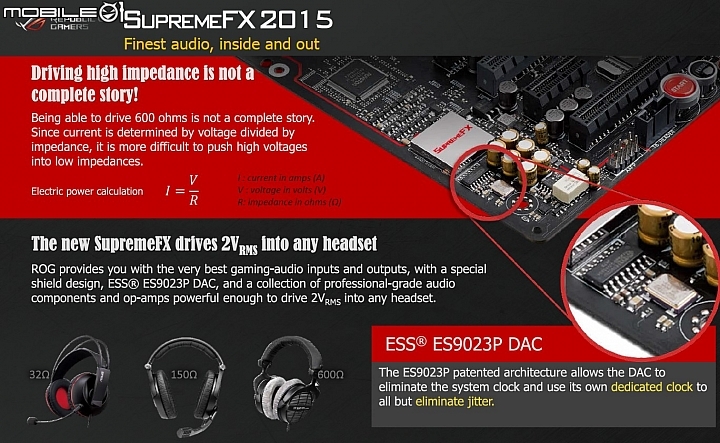

針對音效的部分,這次在MAXIMUS VIII系列的主機板中,都有加入了一顆ESS ES9023P DAC晶片,讓使用者透過電腦就可以使用600歐姆規格的高阻抗耳機讓。

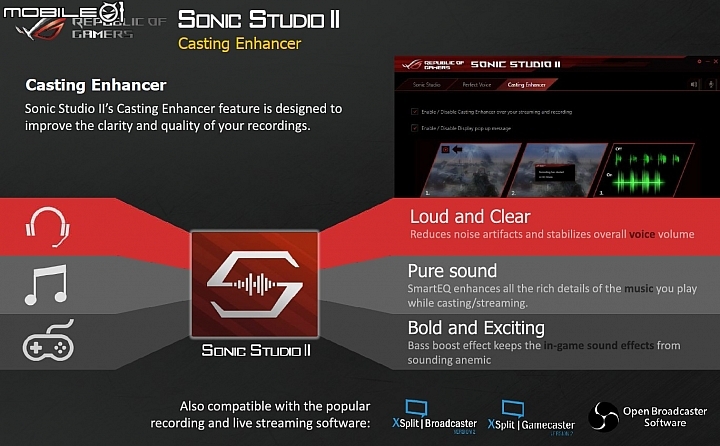

除了硬體之外,這次的ROG主機板還有提供SONIC STUDIO II音效軟體,可以讓使用者依照使用情境來加強音效清晰度、純淨度以及低音效果。

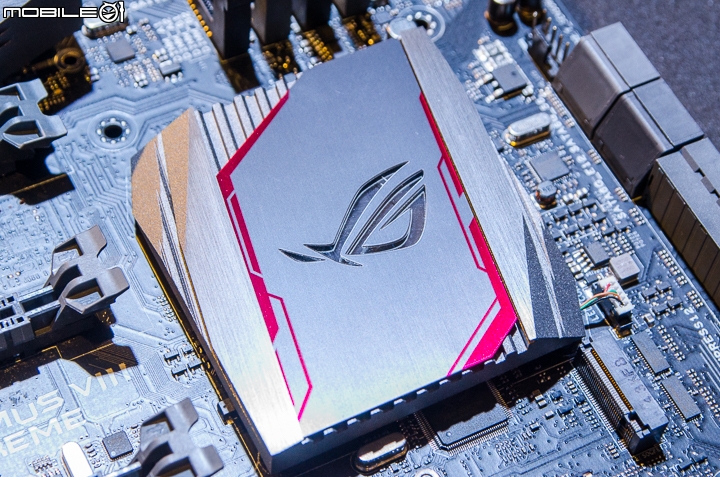

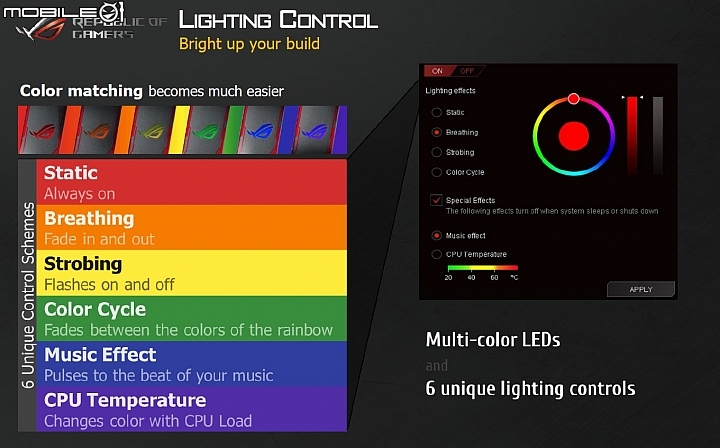

至於外觀的部分,這次ROG主機板晶片組上的散熱片也有加入背光顯示,而且一樣可以透過隨附軟體來調整燈色以及背光顯示方式。





華碩MAXIMUS VIII EXTREME主機板

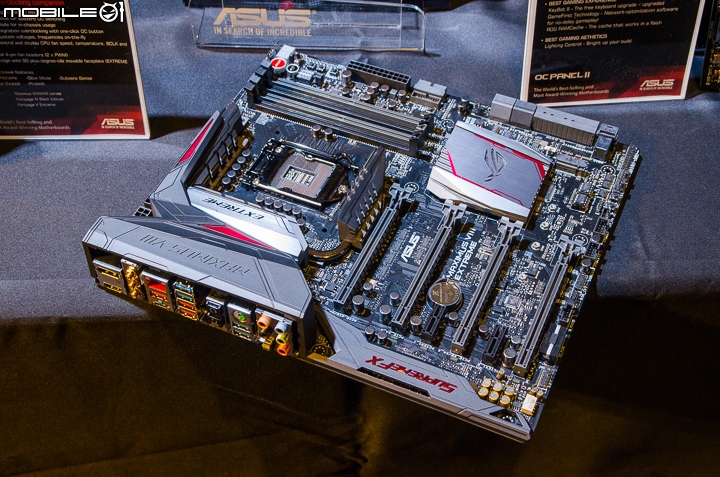

看完ROG主機板的特色功能介紹之後,接著就實際來看一下這幾款主機板吧!首先看到的MAXIMUS VIII EXTREME主機板,算是四款ROG主機板中最高階的一款,硬體規格以及功能支援方面都比較充足。

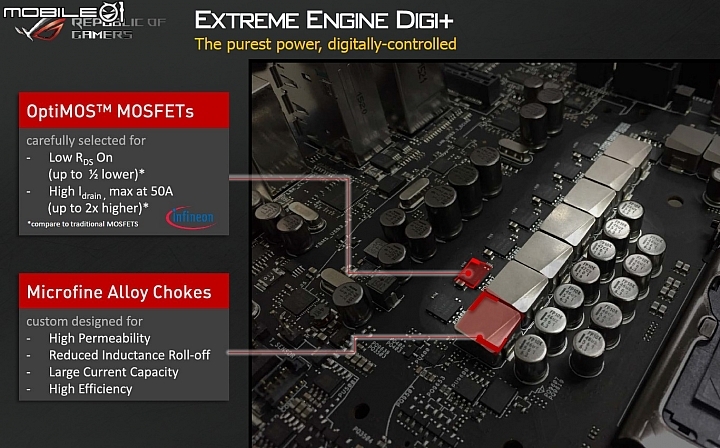

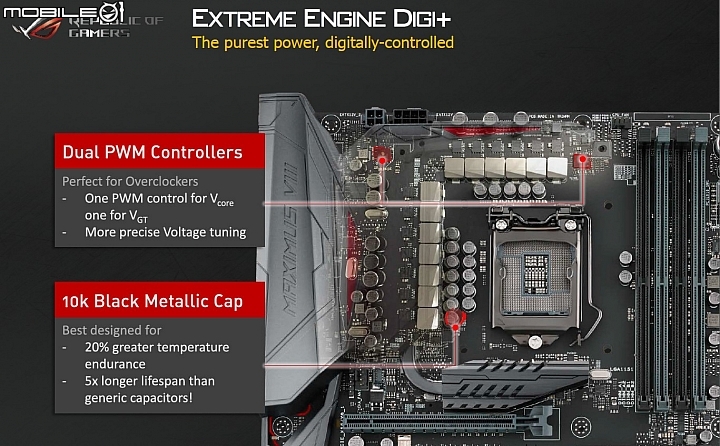

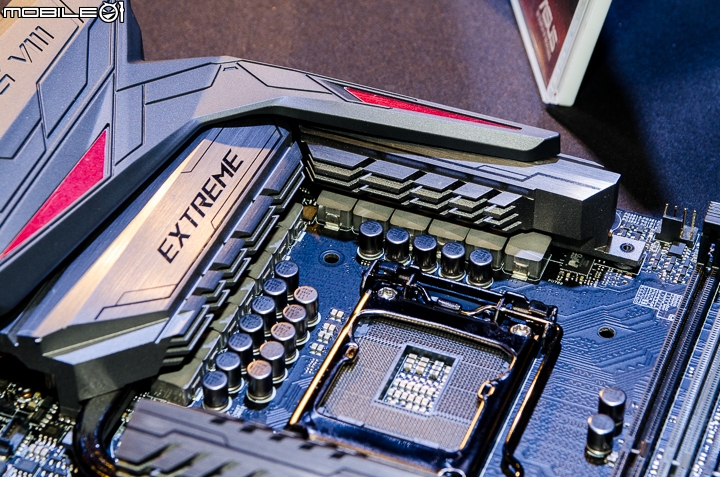

華碩MAXIMUS VIII EXTREME主機板針對處理器供電的部分,這次不僅特別搭載了兩顆PWM控制晶片來分別控制處理器的Vcore以及Vgt電壓,還改用了OptiMOS MOSFETs以及細微粉末合金電感,能夠比一般元件給處理器更穩定且更高效率的供電。

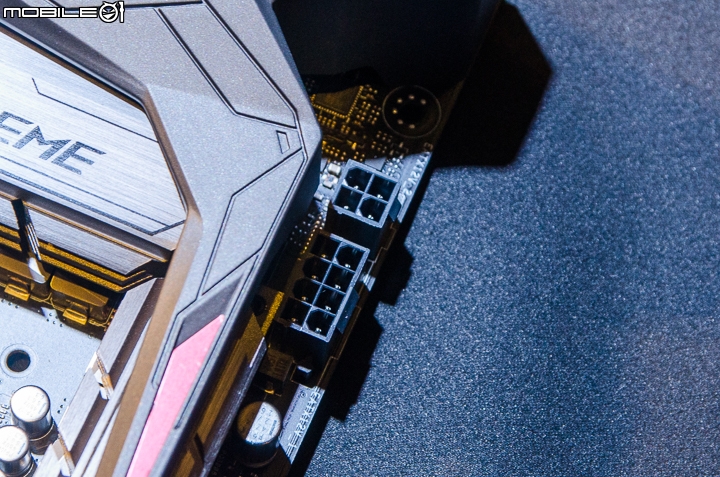

處理器供電還有多增加一個4Pin電源,讓超頻玩家可以有更充足的供電來提昇處理器時脈。

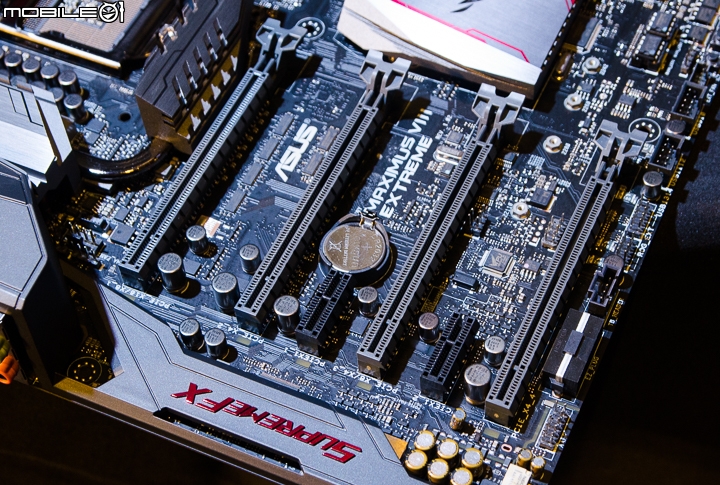

這款主機板一共提供了四組PCIe3.0x16和兩組PCIe3.0x1的擴充插槽,並可支援4Way CrossFireX。

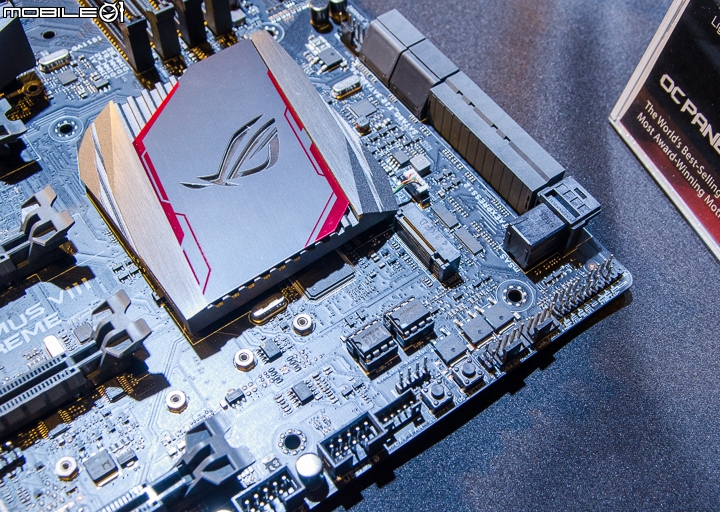

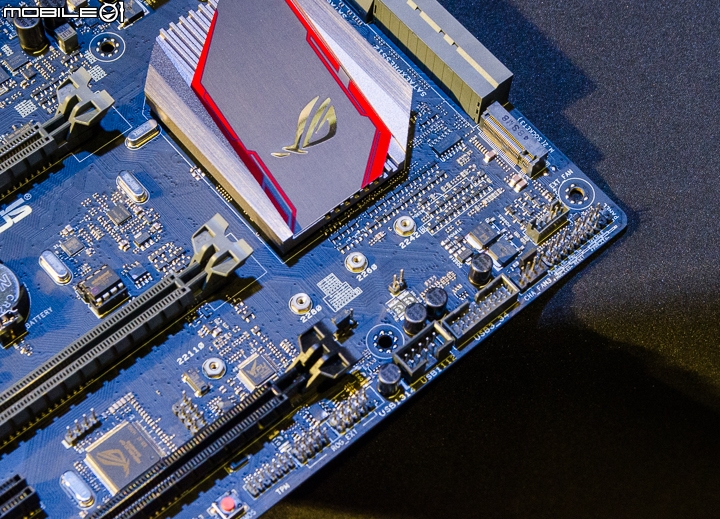

在晶片組旁片也有設置一組M.2傳輸介面,可讓自行擴充至22110規格的M.2固態硬碟。


儲存規格方面,在這款MAXIMUS VIII EXTREME主機板上不僅提供了兩組SATA Express和四組SATA 6Gb/s傳輸埠,還直接內建了一組U.2傳輸介面,讓有需要的使用者可以直接安裝NVMe裝置。

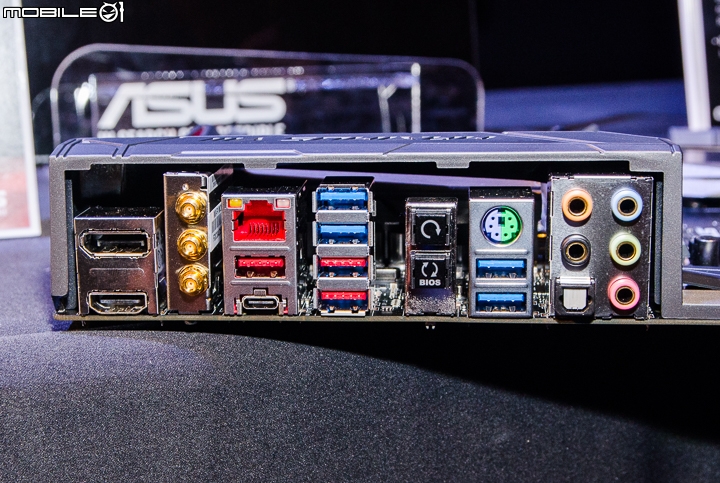

背板I/O針對影音的部分,有提供了一組DP、一組HDMI以及3.5mm和光纖音效端子。至於傳輸埠支援方面,主機板上一共提供了四組USB3.1、四組USB3.0以及一組鍵盤滑鼠共用的PS/2傳輸埠。至於網路支援上,除了有提供一組具備Gigabit頻寬的RJ-45網路埠之外,還直接內建了一張具有三天線設計的802.11ac無線網路卡,無線傳輸速度最高可達到1300Mb/s。

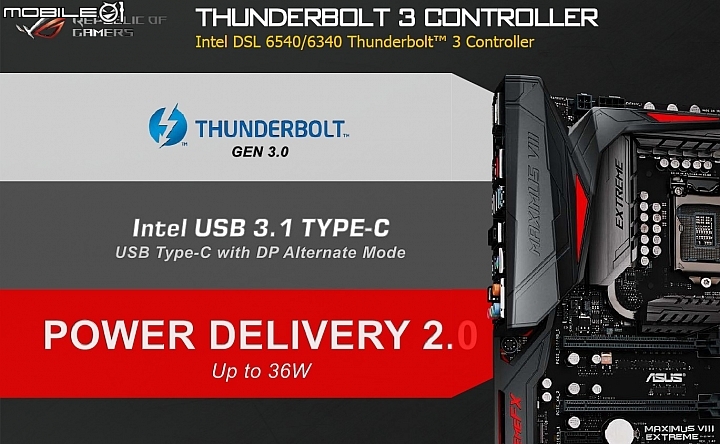

在背板上所提供的四組USB3.1傳輸埠,皆是透過Intel推出的DSL 6540/6340 Thunderbolt 3控制晶片提供,而且其中一組USB3.1傳輸埠也特別採用Type C傳輸介面,讓使用者有更多的應用。


主機板背面MOSFETS和晶片組的位置上,還有設置金屬背板來增加電路板強度與散熱效果。



華碩MAXIMUS VIII HERO主機板

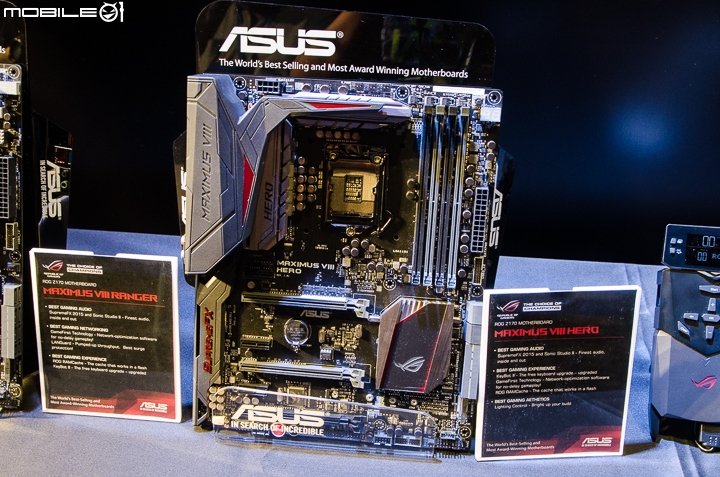

再來看到的ROG主機板則是MAXIMUS VIII HERO。

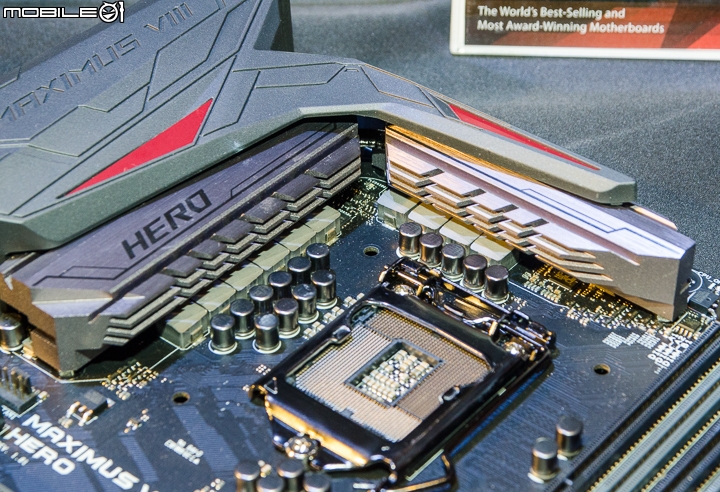

針對處理器供電的部分,這款主機板是採用10相供電的設計。

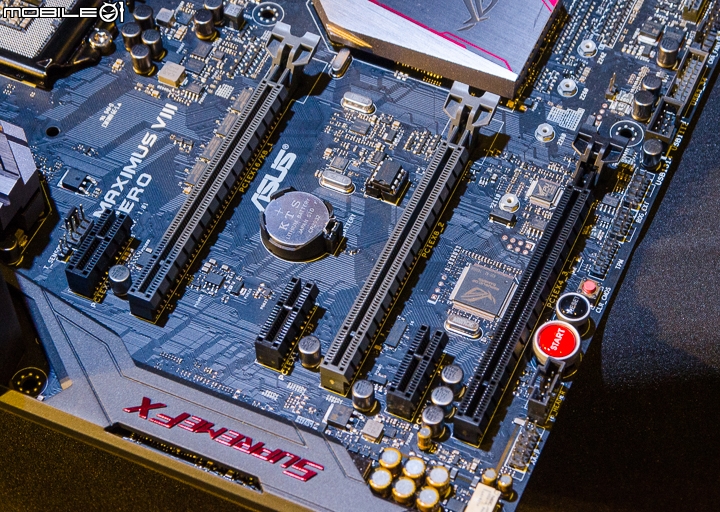

這款主機板上有提供了三組PCIe3.0x16、三組PCIe3.0x1擴充插槽以及一組可安裝至22110規格的M.2插槽。

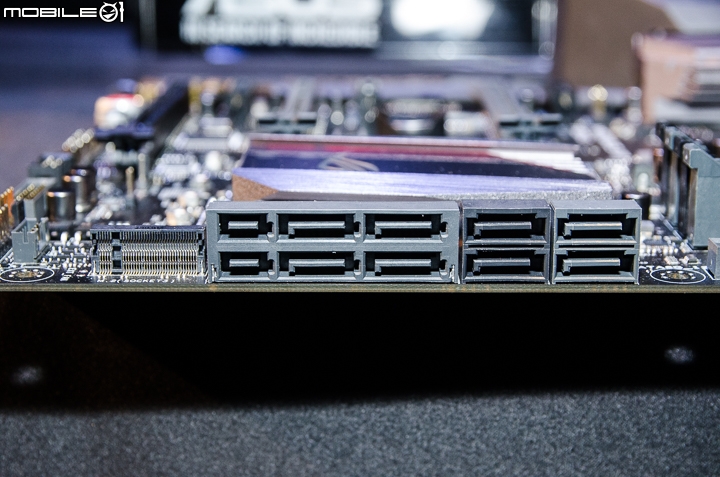

儲存支援方面,主機板上一共提供了兩組SATA Express和四組SATA 6Gb/s傳輸埠。

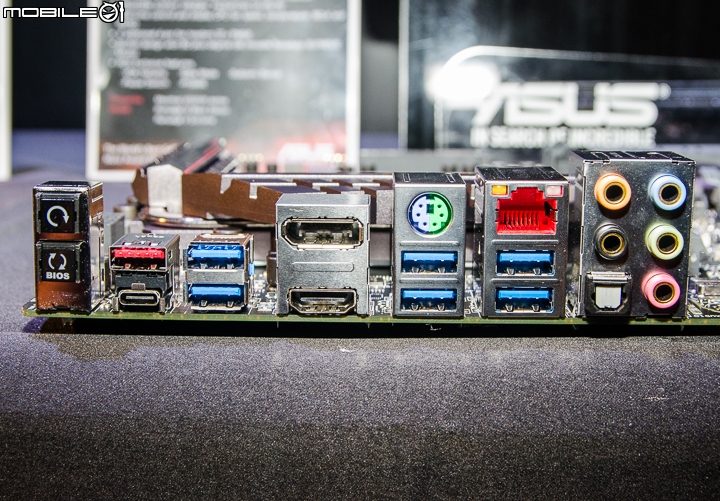

I/O背板的部分,主機板上一共提供了兩組USB3.1、兩組USB3.0、四組USB2.0以及一組鍵盤滑鼠共用的PS/2傳輸埠。而其中一組USB3.1傳輸埠也特別採用TYPE C介面。影音支援方面,有設置了一組DP、一組HDMI以及3.5mm和光纖音效輸出端子。至於網路支援方面,則是只有提供一組Gigabit頻寬的RJ45網路埠。



華碩MAXIMUS VIII GENE主機板

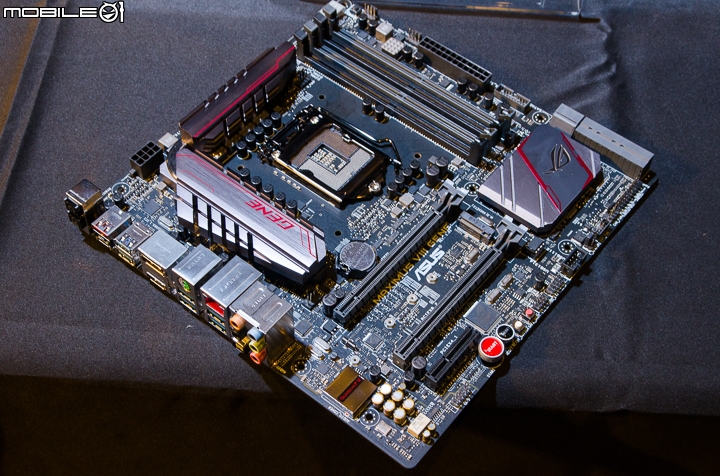

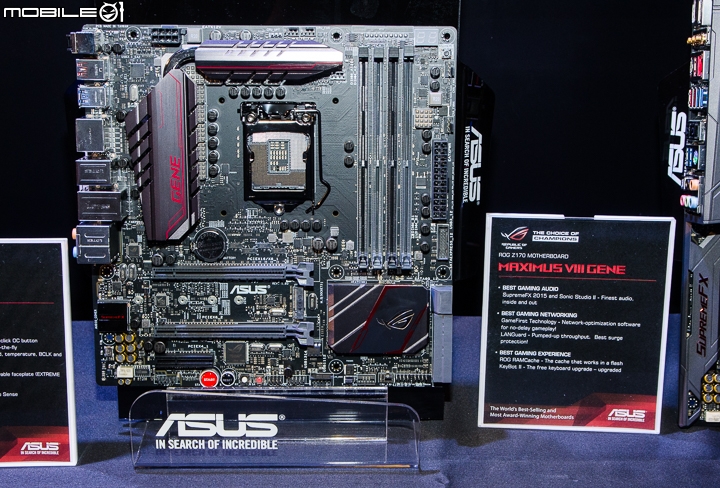

這次推出的MAXIMUS VIII GENE主機板跟之前的版本一樣,也是採用M-ATX尺寸規格的設計。


由於尺寸的關係,主機板上的介面擴充插槽只有提供兩組PCIe3.0x16和一組PCIe3.0x4。而在兩組PCIe3.0x16插槽之前,也有設置了一組M.2插槽,而且一樣可支援至22110規格的M.2固態硬碟。

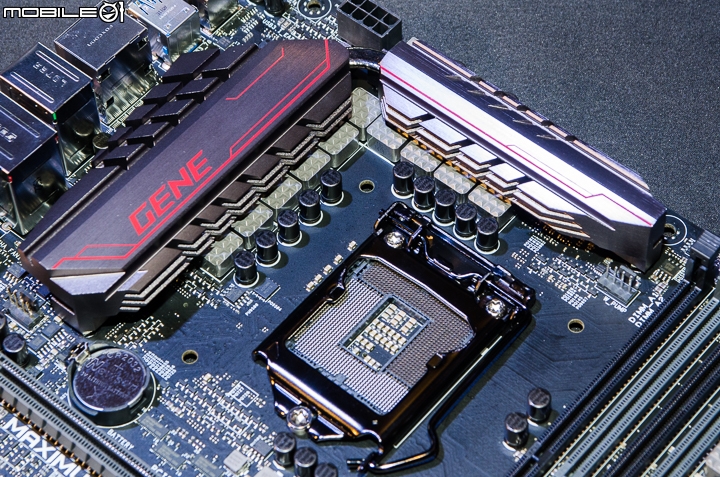

針對處理器供電的部分,這款主機板採用了10相供電的設計,不過供電用料方面就跟前兩款有些不太一樣。

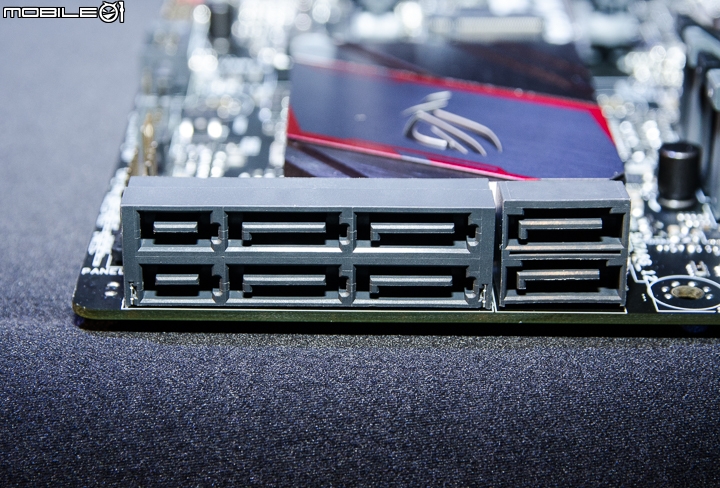

儲存規格方面,主機板上一共設置了兩組SATA Express和兩組SATA 6Gb/s傳輸埠。


主機板的I/O背板上除了有設置六組USB3.0、兩組USB3.1傳輸埠之外,仍然保留了一組鍵盤滑鼠共用的PS/2傳輸埠。影音支援方面,同樣都有提供一組DP、一組HDMI以及3.5mm和光纖音效端子。至於網路規格方面,也是設置了一組可支援至Gigabit頻寬的RJ-45網路埠。



華碩MAXIMUS VIII RANGER主機板

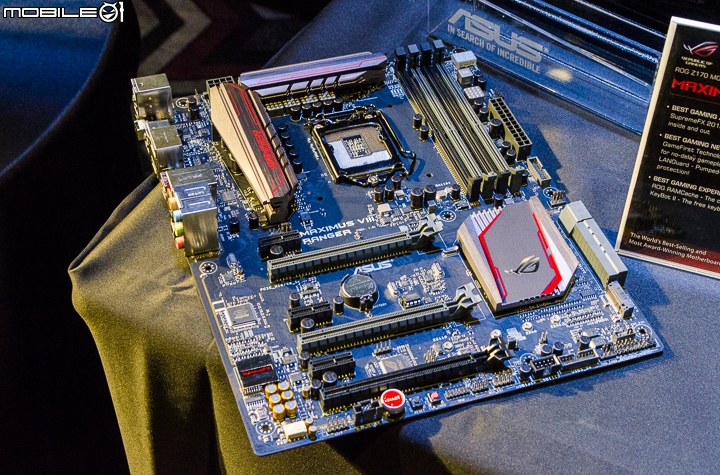

最後看到的MAXIMUS VIII RANGER主機板,可以算是目前ROG系列比較入門款的主機板產品。

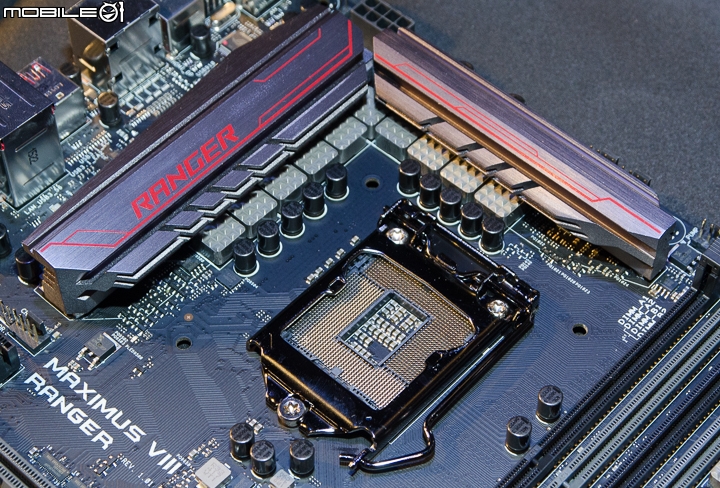

主機板上的處理器供電也是採用10相供電設計,並且所搭載的供電元件應該是跟MAXIMUS VIII GENE差不多。

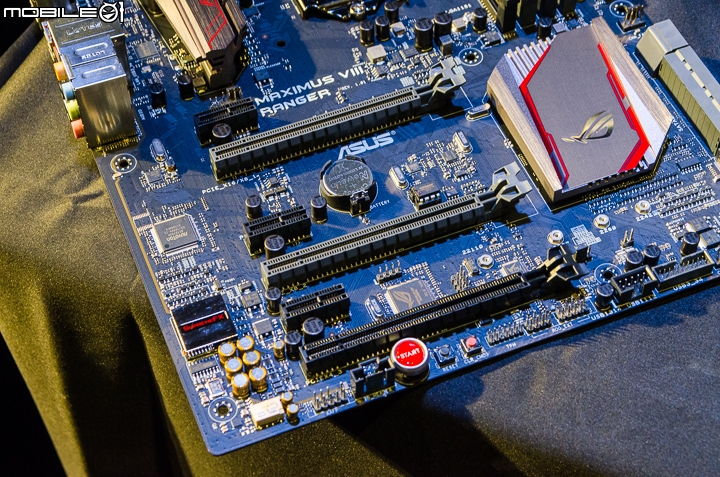

擴充支援方面,有提供了三組PCIe3.0x16和三組PCIe3.0x1介面的擴充插槽。


在主機板晶片組旁邊也有設置了一組M.2插槽,同樣可安裝22110規格的M.2固態硬碟。


儲存支援方面,跟MAXIMUS VIII GENE一樣都是設置了兩組SATA Express和兩組SATA 6Gb/s傳輸埠。

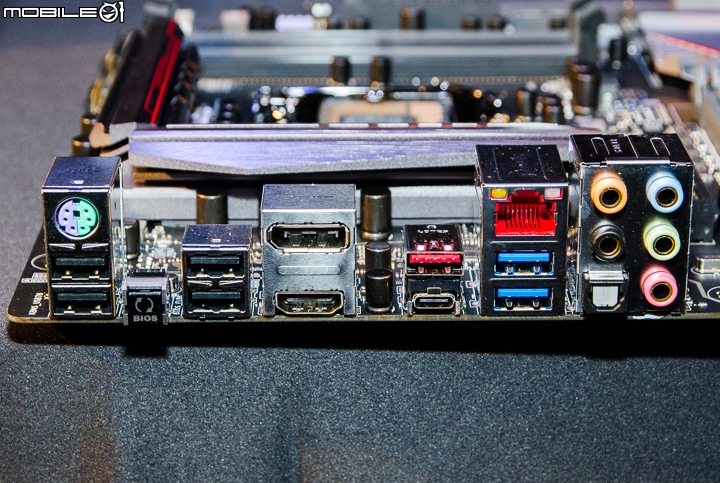

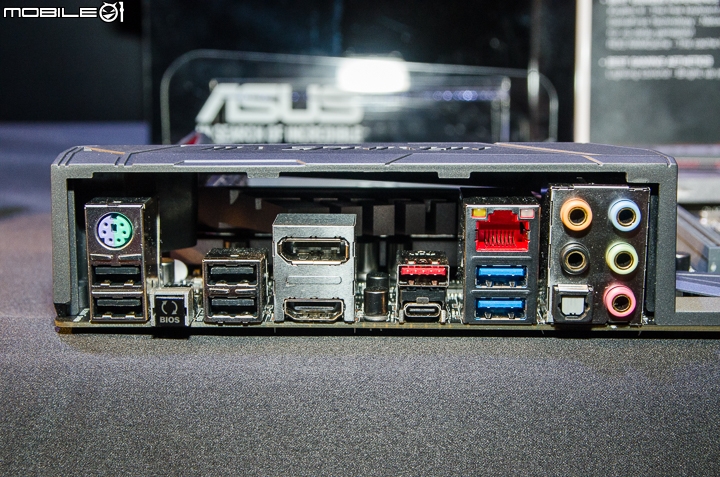

背板I/O上也保留了一組鍵盤滑鼠共用的PS/2傳輸埠,而且還有提供兩組USB3.1、兩組USB3.0和四組USB2.0傳輸埠。而其中一組USB3.1傳輸埠也採用了Type C介面。影音規格部分,一樣也是提供了一組DP、一組HDMI以及3.5mm和光纖音效輸出端子。至於網路規格也是提供了一組Gigabit RJ45網路埠。



華碩PRO GAMING系列Z170主機板介紹

華碩Z170 PRO GAMING主機板

華碩的Z170主機板除了前面介紹的通路、TUF以及ROG三大系列產品之外,這次還新推出了一個同樣也是ROG團隊打造的PRO GAMING系列主機板,所以從主機板的外形多少也能夠看到一些ROG的影子。目前新的PRO GAMING系列將會推出Z170 PRO GAMING和Z170I PRO GAMING兩款型號。

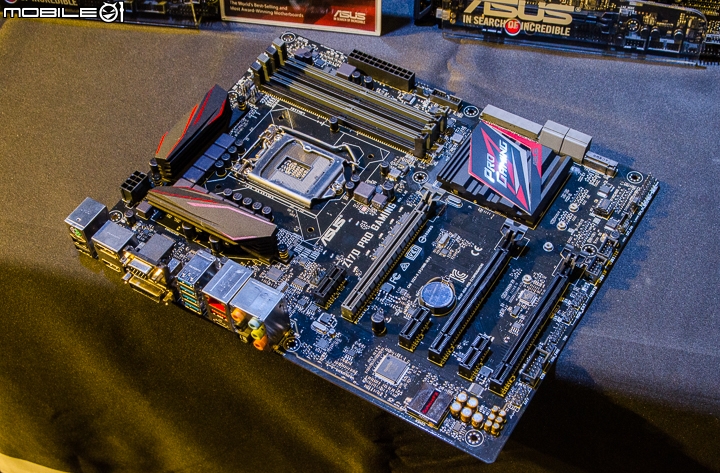

其中的Z170 PRO GAMING主機板是採用ATX尺寸規格的設計。

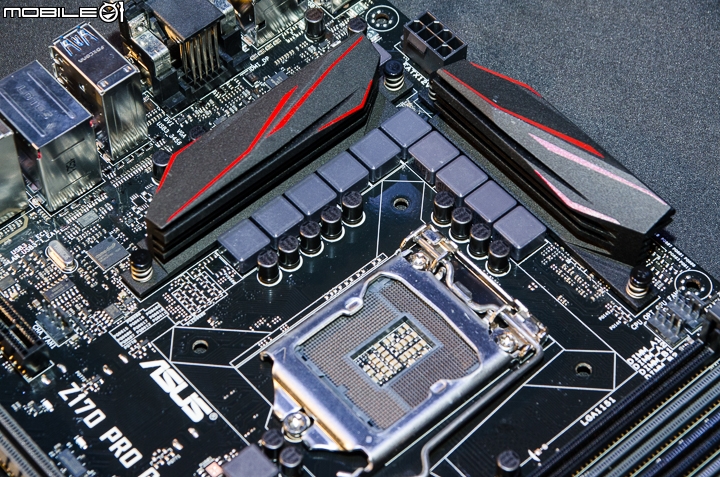

Z170 PRO GAMING針對處理器供電的部分,是採用10相供電的設計。


擴充支援方面,主機板上提供了三組PCIe3.0x16和三組PCIe3.0x1介面的擴充插槽。


晶片組旁邊一樣也有提供M.2介面的插槽,可支援安裝22110規格的M.2固態硬碟。

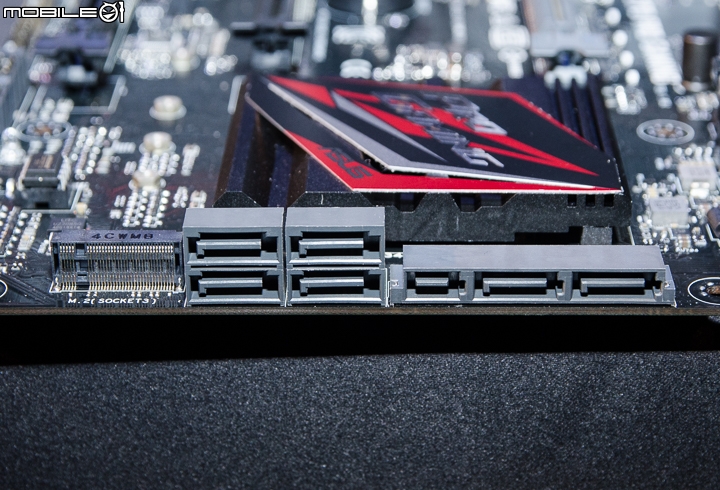

儲存規格的部分,有設置了一組SATA Expressc和四組SATA 6GB/s傳輸埠。

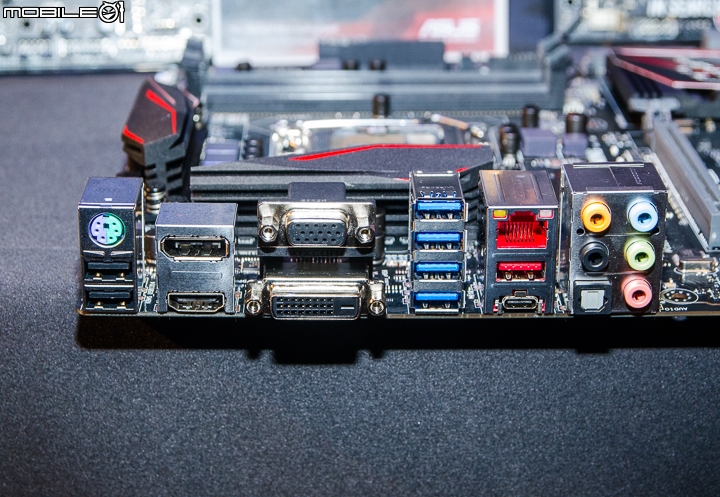

I/O支援方面,這款主機板上有提供兩組USB3.1、四組USB3.0、兩組USB2.0以及一組鍵盤滑鼠共用的PS/2傳輸埠,其中一組USB3.1也有採用Type C介面。影音輸出支援的部分,各提供了一組DP、HDMI、DVI、D-Sub影音端子以及3.5mm和光纖音效端子。至於網路規格則有提供一組Gigabit RJ-45網路埠。



華碩Z170 PRO GAMING主機板

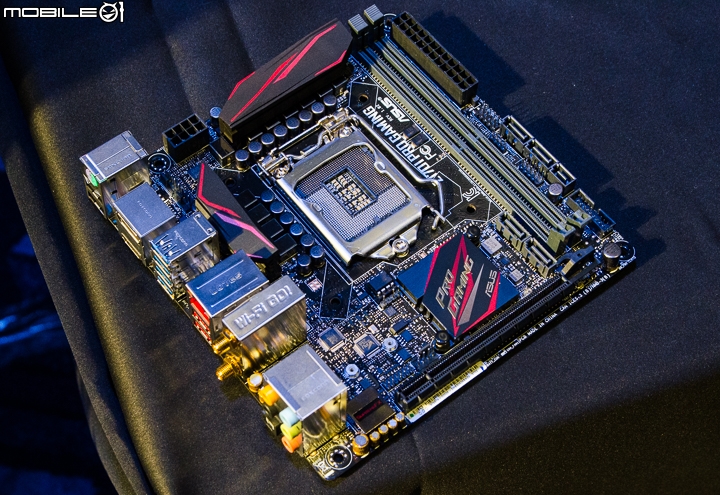

另外一款Z170I PRO GAMING比較特別的地方,就是採用ITX尺寸規格的設計。

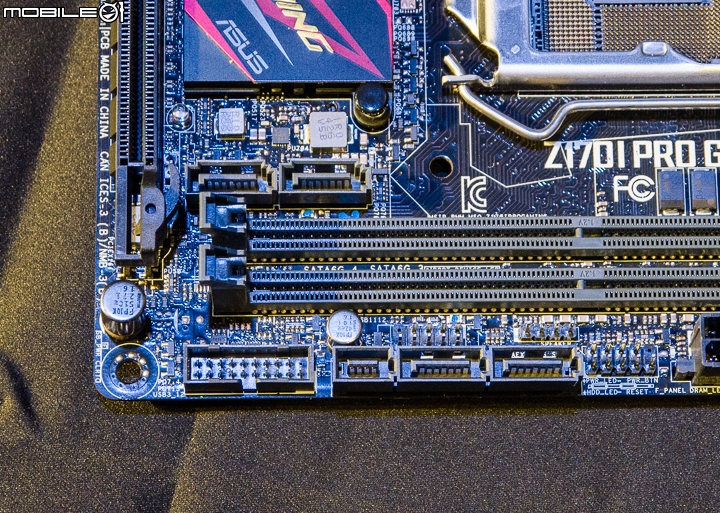

因為尺寸規格的限制,所以主機板上只有提供一組PCIe3.0x16和兩組DDR4記憶體插槽。


儲存支援方面,有提供了一組SATA Express和兩組SATA 6Gb/s傳輸埠。

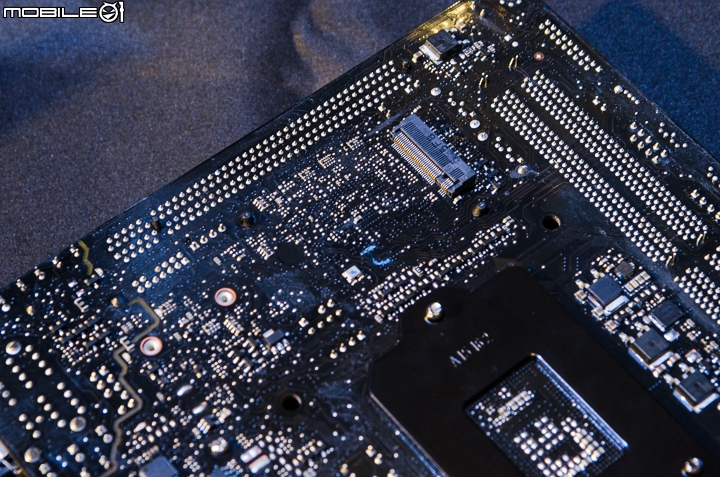

翻到主機板背面之後,可以看到上面還有設置了一組M.2插槽,讓有需要的使用者可以自行擴充M.2固態硬碟。

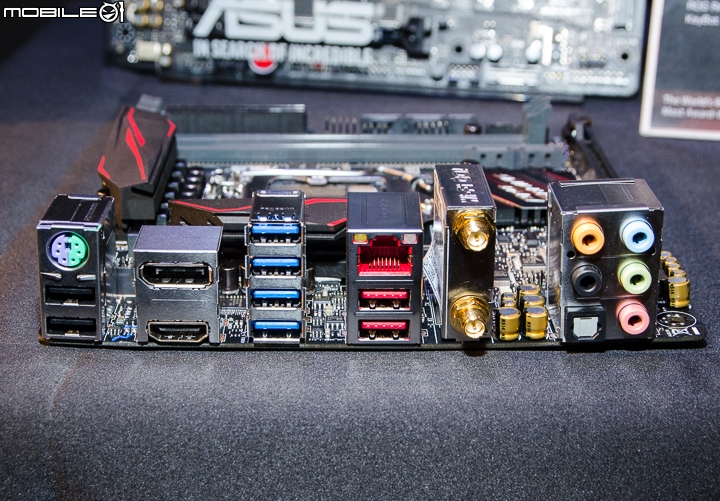

主機板上的I/O背板有提供了兩組USB3.1、四組USB3.0、兩組USB2.0以及一組鍵盤滑鼠共用的PS/2傳輸埠。影音支援的部分,也有提供一組DP、一組HDMI影音端子以及光纖和3.5mm音效端子。至於網路規格方面,除了有提供一組Gigabit RJ45網路埠之外,還有直接內建一張可支援802.11ac的雙天線無線網路卡。


由於這次記者會大部分的主機板都是靜態展示,所以有些功能與規格或許沒有詳細介紹到,還請大家見諒,若是有哪邊想知道的地方,也都可以直接詢問,之後若是有機會實測產品再跟大家分享囉!
