Intel的Skylake處理器登場之後,各家廠商也開始推出Z170晶片的主機板產品。相較於過去的Z97晶片組,這次與Skylake處理器搭配的Z170晶片最主要的特色,除了傳輸通道頻寬的升級之外,晶片組中也直接內建20條PCIe3.0通道數量,讓主機板的I/O規格更加豐富。而華碩這次推出的Z170 DELUXE主機板不僅保有Z170晶片本身的豐富規格,配件內還有提供PCIe轉M.2與M.2轉U.2的轉接介面卡,並可支援PCIe RAID 0硬碟設定。此外,這次在這款主機板中還直接內建了一張三天線的802.11ac無線網路卡,並且還有新增Mobo Connect以及HyStream等功能,讓行動裝置與主機板之間能夠有更多整合應用。


華碩Z170 DELUXE主機板開箱與規格介紹

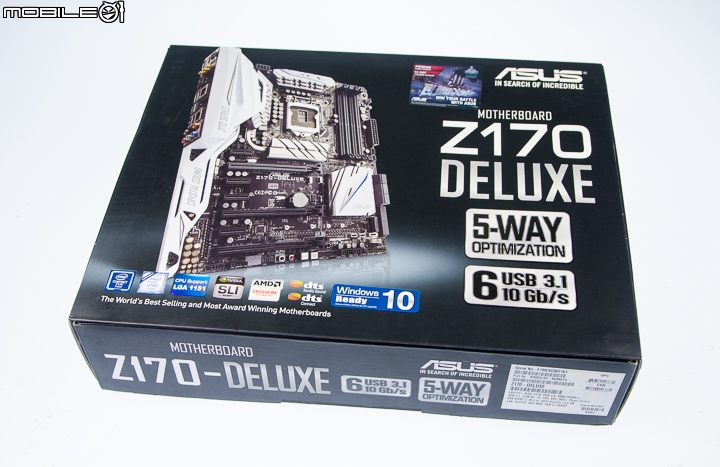

華碩這次推出的通路系列Z170主機板跟之前的X99系列的外盒包裝設計看起來差不多,不過從外盒的標示上可以看到,這款主機板上已經有直接搭載了6組USB3.1的傳輸介面。


在外盒上蓋的內側也特別標示了這款主機板的幾個硬體特色,並且還有支援HyStream、Media Streamer和Wi-Fi GO!等多無線應用功能。


掀開上蓋後,內盒是採用透明的包材設計,可以直接看到主機板,而底下的空間便是這款主機板隨附的各項配件。

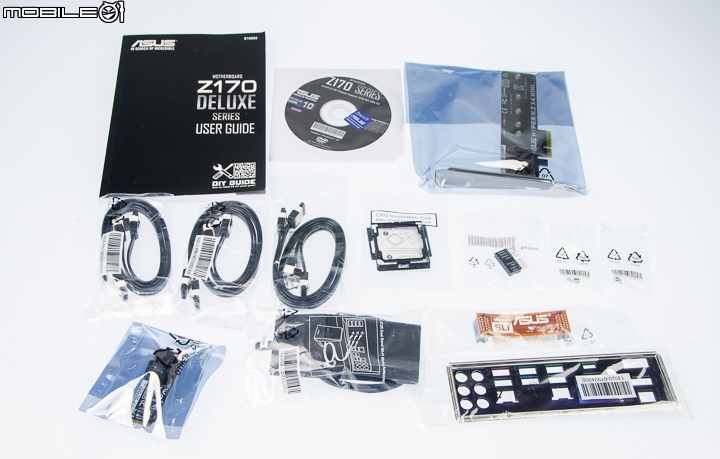

隨附的配件主要有紙本的說明書、驅動軟體光碟片、I/O背檔板、6條SATA傳輸線、一條SLI橋接線、一組無線網路卡天線、一張M.2轉PCIe轉卡、一張M.2轉U.2轉卡以及這次特別提供的CPU安裝工具。

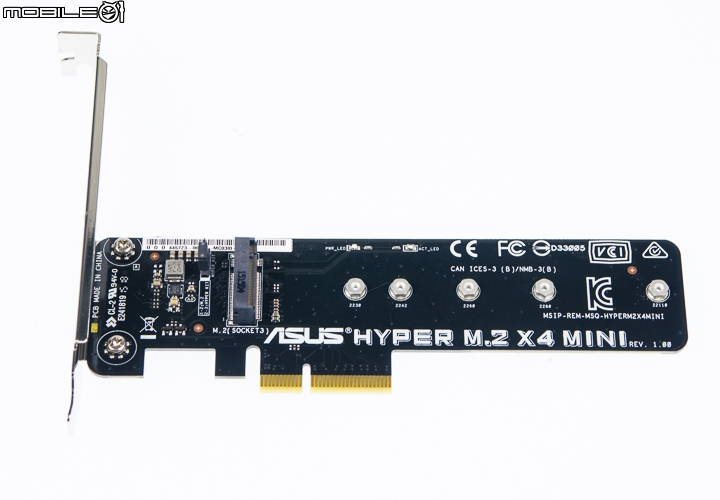

配件中所提供的Hyper M.2介面卡可以將M.2固態硬碟轉成PCIe使用,最長可安裝到22110規格的M.2固態硬碟。

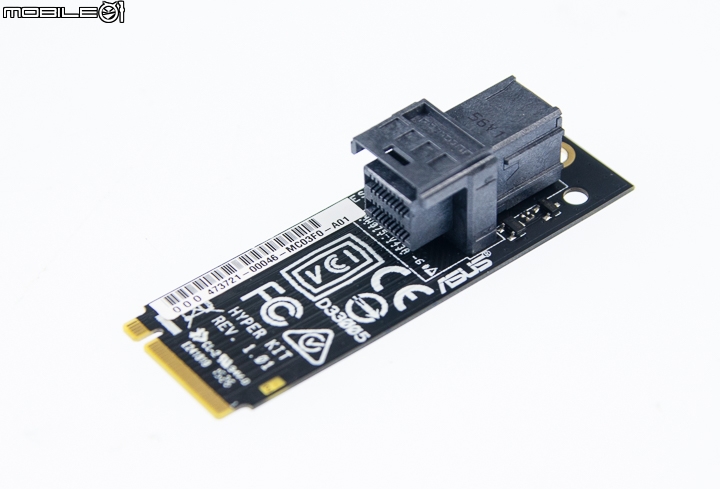

在Z170 DELUXE隨附的配件中,還有特別提供一張M.2轉U.2介面的轉接卡,讓使用者可以更方便擴充NVMe的裝置。

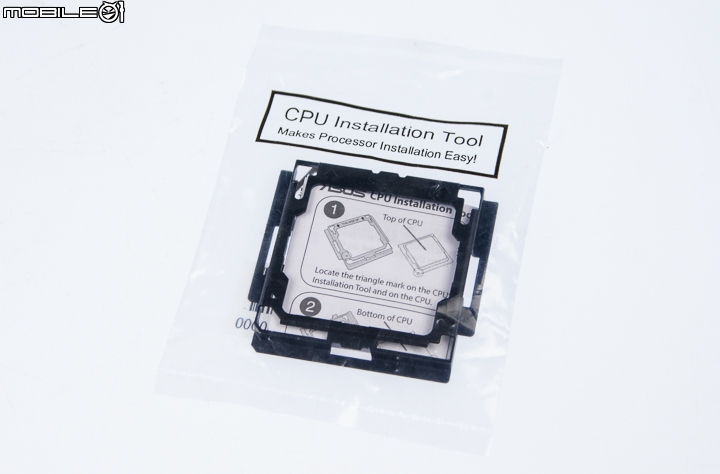

另外,華碩這次在Z170系列的主機板中,還有特別提供了一個CPU安裝工具,減少安裝CPU造成針腳損壞的狀況。

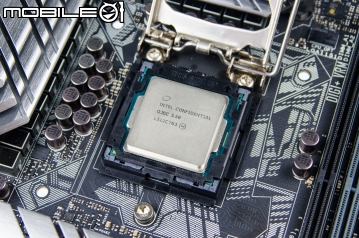

在這個CPU安裝工具內側有小卡準的設計,可以將CPU固定在工具上。這個安裝工具可以覆蓋整個CPU底座,所以自己安裝的時候,就不用怕位置沒對好,整個放上去就可以對準CPU位置。最後按著CPU再將安裝工具取下就大功告成啦!


華碩這款Z170 DELUXE主機板是採用ATX尺寸規格的設計,而且跟之前通路系列的X99 DELUXE主機板一樣,都有加入一片白色的外罩。


散熱設計方面,在處理器供電元件以及主機板晶片組上。都有設置了鋁質的散熱片,而且其中兩組散熱器之間還有加入一根銅質熱導管來加強散熱。


針對處理器供電的部分,這款主機板採用了20相供電設計,並且還有加入兩個EPU PWM電源控制晶片,分別控制處理器的Vcore以及Vgt電壓參數。

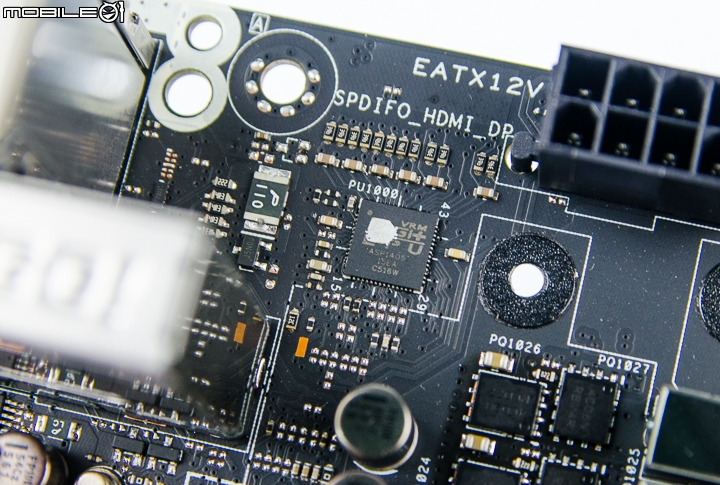

除了EPU晶片之外,在主機板上還有加入TPU晶片來處理超頻程序,增加處理器超頻後的穩定性。


主機板背後的供電元件位置上,還有加入兩條鋁質金屬片來加強散熱效果,同時也能夠增加主機板強度,減少板彎的情況。


這次Intel新推出的Z170主機板晶片組中就有設置了20條PCIe通道,並且透過Flexible I/O架構的設計,讓主機板的I/O規格可以有更彈性的配置。

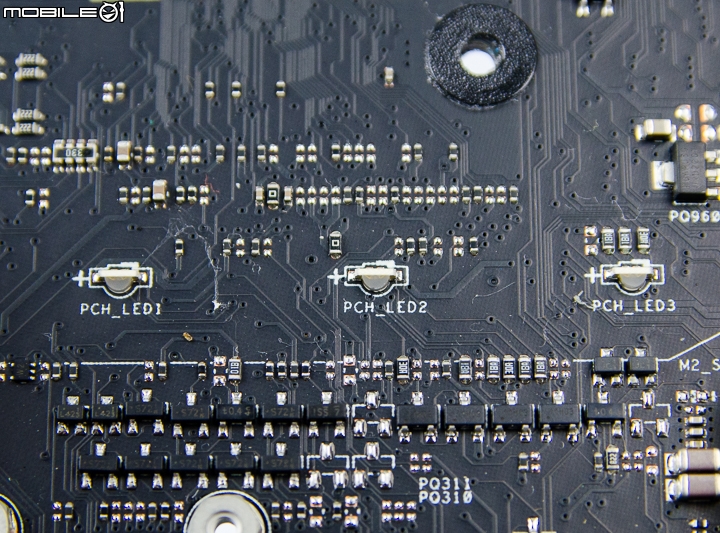

這次通路系列的Z170主機板在晶片組的位置上,還有加入3顆LED燈,而且還有搭配軟體讓使用者可以自行調整背光燈色。

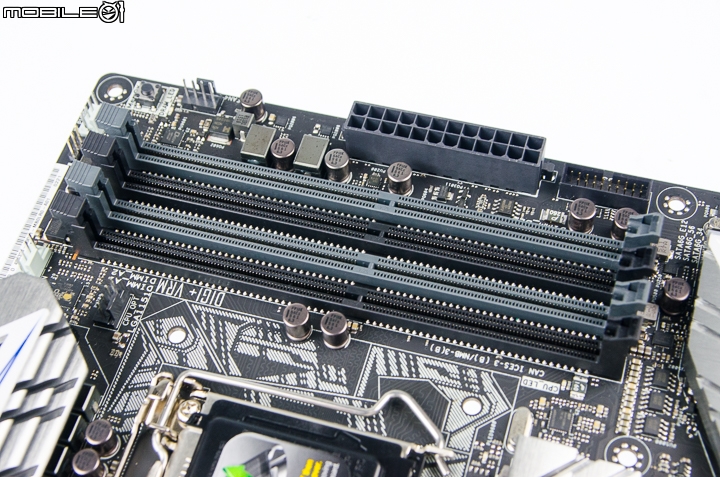

記憶體規格方面,在Z170 DELUXE主機板上是採用了4組DDR4的記憶體插槽,而且最高可支援至3466MHz的運作時脈。

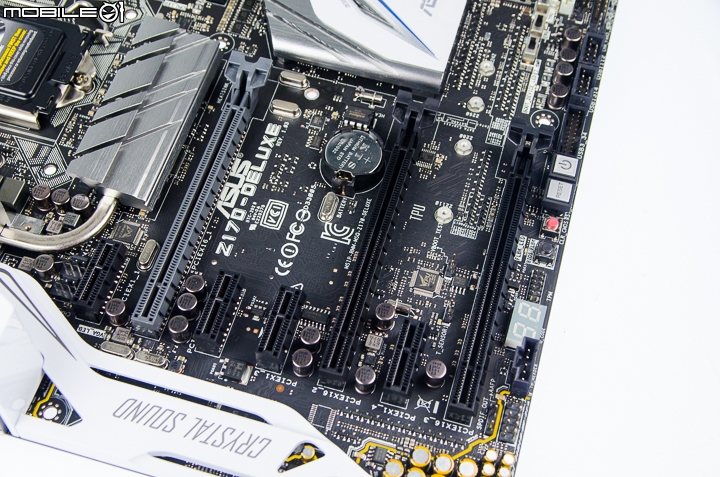

介面卡擴充支援的部分,這款主機板設置了三組PCIe3.0x16和四組PCIe3.0x1介面插槽。


而在晶片組旁邊也直接內建了一個M.2的傳輸介面,最長可安裝到22110規格的M.2固態硬碟。另外,還有一個比較特別的地方,就是使用者若是有搭配隨附的PCIe轉M.2轉卡或是M.2轉U.2的轉卡加裝固態硬碟時,也可以和主機板上的M.2介面一起搭配組成PCIe RAID 0模式使用。


儲存支援方面,這款主機板有直接內建了一組SATA Express和6組SATA 6Gb/s傳輸埠,若是沒有用到SATA Express裝置的話,也能當作兩組SATA 6Gb/s使用,最多可安裝8個SATA 6Gb/s介面的儲存裝置。

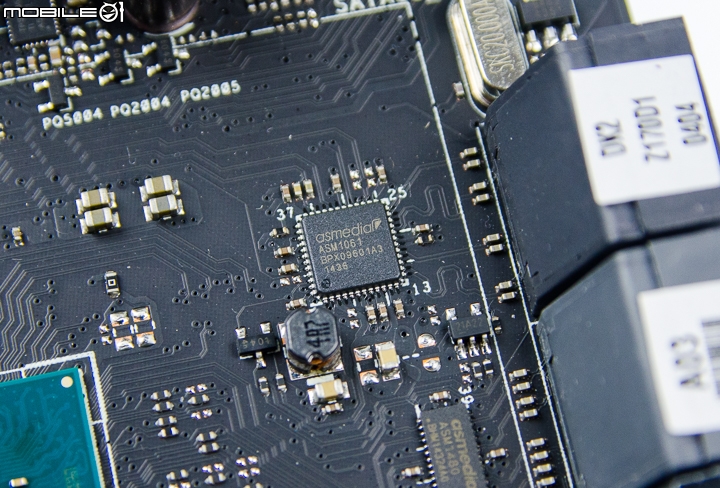

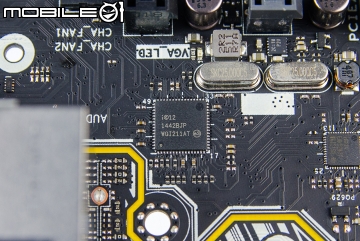

其中兩組SATA 6Gb/s傳輸埠是透過asmedia推出的ASM1061晶片來擴充。

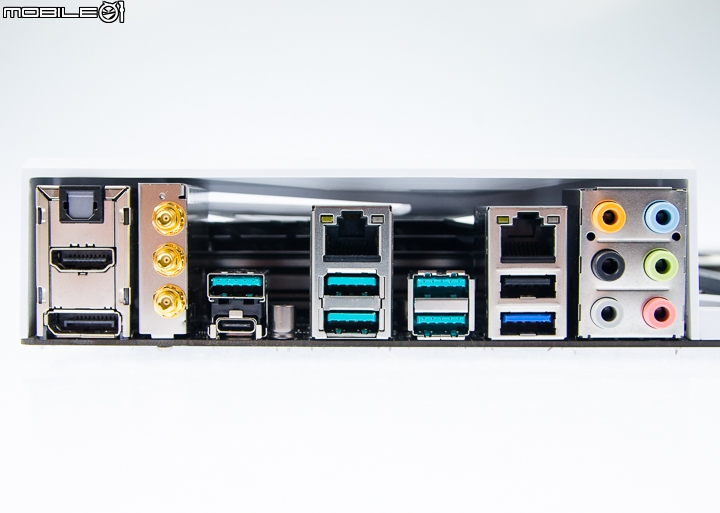

主機板I/O背板上直接提供了六組USB3.1、一組USB3.0和一組USB2.0傳輸埠,而且其中一組USB3.1還特別採用Type-C介面,讓使用者有更彈性的應用。影音支援方面,有設置了一組HDMI2.0a、一組DP1.2影音輸出端子以及光纖和3.5mm音效端子。至於網路規格的部分,除了有直接內建兩組具備Gigabit頻寬的RJ-45有線網路部之外,還有直接內建了一張具備三天線並可支援802.11ac和藍牙4.1傳輸的無線網路卡,傳輸速度最高可支援至1300Mb/s。

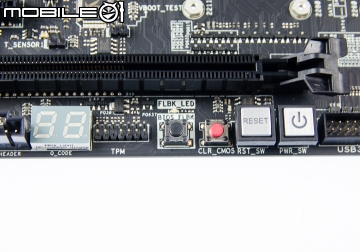

在主機板的側邊也直接設置了電源、重開機、Clear CMOS、TPU、EPU以及XMP等功能開關,讓裸機安裝的玩家可以更方便使用。


除了背板上的USB埠之外,主機板側邊跟主電源旁邊還有提供了兩組19Pin的USB3.0和9Pin的USB2.0插槽,可以再擴充4組USB3.0與USB2.0傳輸埠。

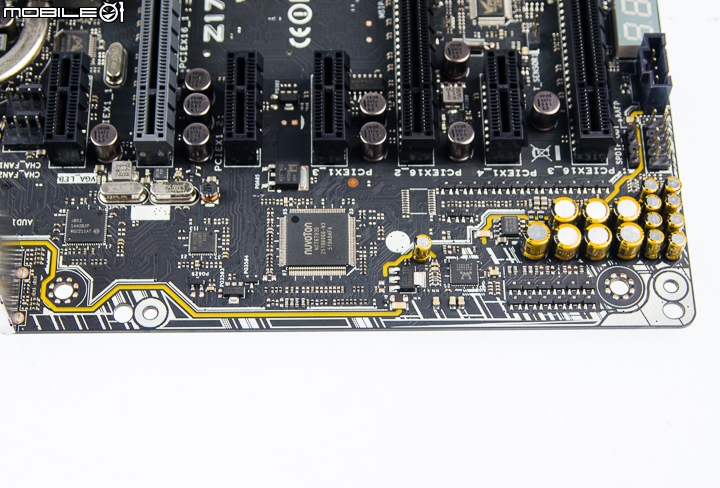

卸下主機板上的白色外罩後,可以看到針對音效的部分,有特別採用了獨立電源線路的設計。

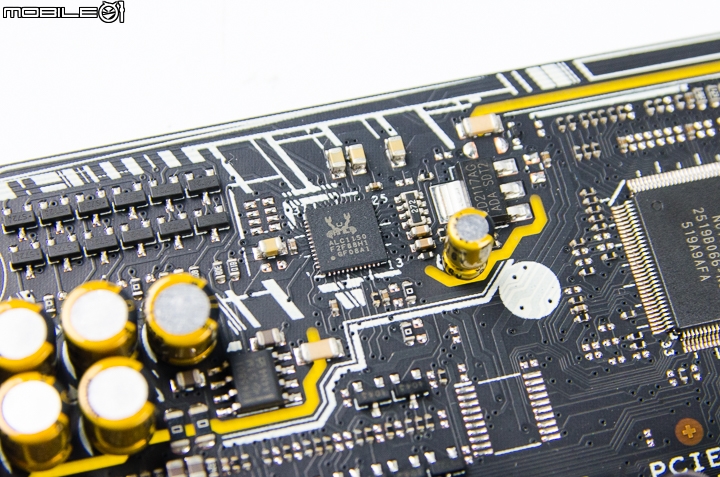

主機板上搭載的音效晶片是Realtek推出的ALC1150,可支援至7.1聲道輸出。


在音效電路區域的電容,也特別採用了Nichicon推出的音響級電容。

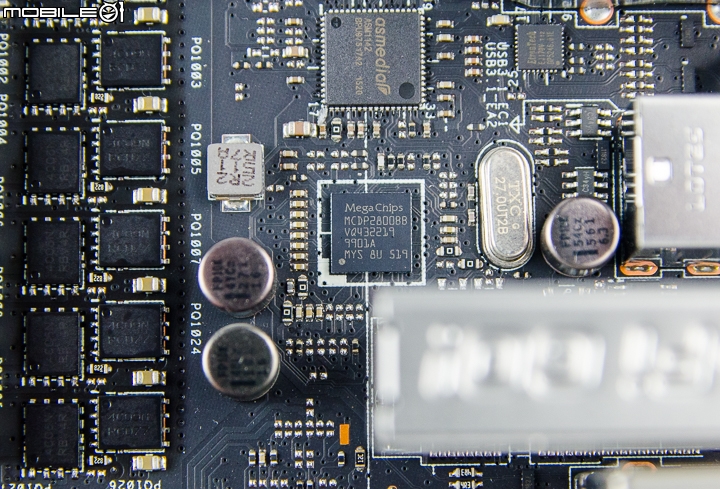

影音輸出部分,這款主機板上是透過一顆MegaChips推出MCDP2800控制晶片來提供一組DP1.2和一組HDMI2.0a影音端子。


I/O背板上的兩組RJ45網路埠,分別是透過Intel WGI219V和WGI211AT晶片來控制,皆可達到Gigabit的傳輸頻寬。

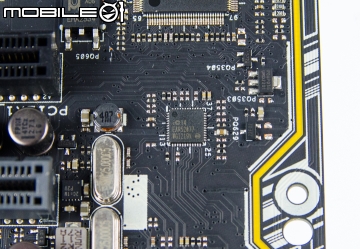

而I/O背板所設置了六組USB3.1傳輸埠,皆是採用asmedia推出的ASM1142晶片控制。而其中的一組USB3.1傳輸埠,還有另外加入一顆Etron推出的EJ179V晶片來轉成Type-C介面。

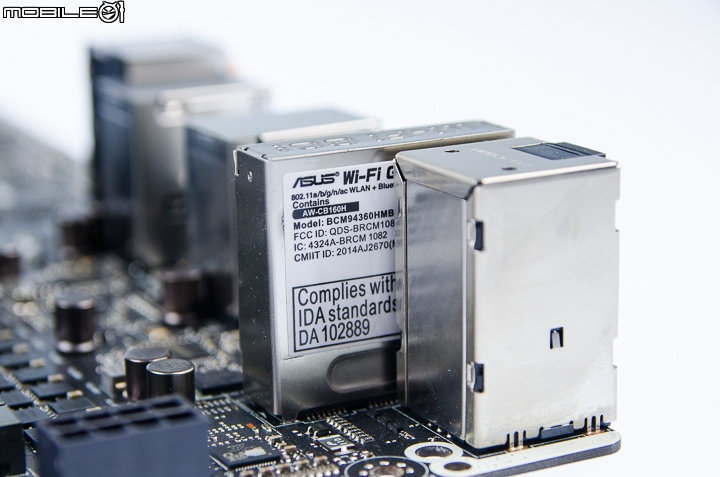

主機板上內建的三天線無線網卡型號為 AW-CB160H,是採用Boardcom推出的網路晶片,可支援802.11ac無線網路協定以及藍牙4.1傳輸,而且網路卡上也設置了三天線設計,讓無線傳輸速度最高可達到1300Mb/s,並且還能夠支援華碩所提供的Wi-Fi GO!功能應用。



華碩Z170 DELUXE主機板BIOS介面

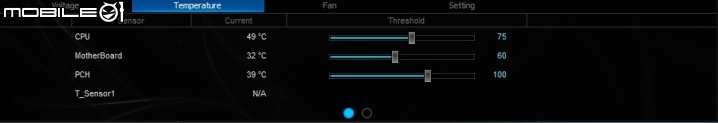

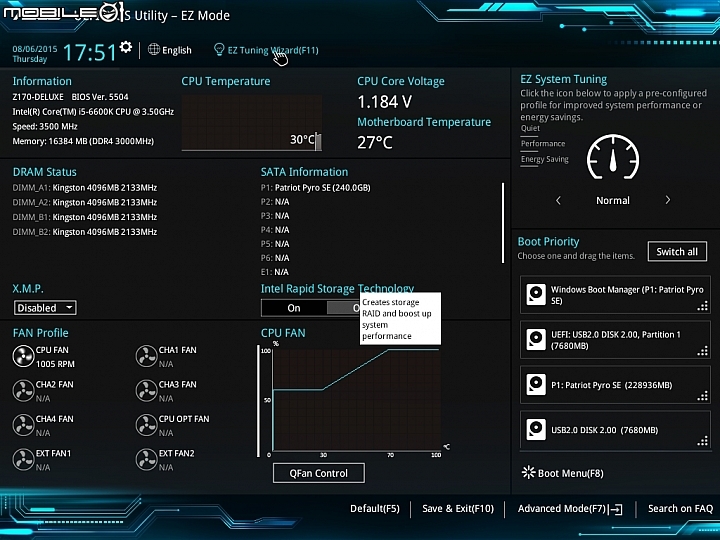

這款主機板的BIOS有提供簡易與進階兩種操作介面,而在簡易操作介面中,使用者可以直接看到處理器、主機板的溫度與電壓資訊、記憶體運作時脈、XMP與Intel RST技術開關以及系統風扇的運轉狀況。


若是有需要夠詳細的設定選單,直接按下鍵盤的F7就可以切換到BIOS的進階選單。

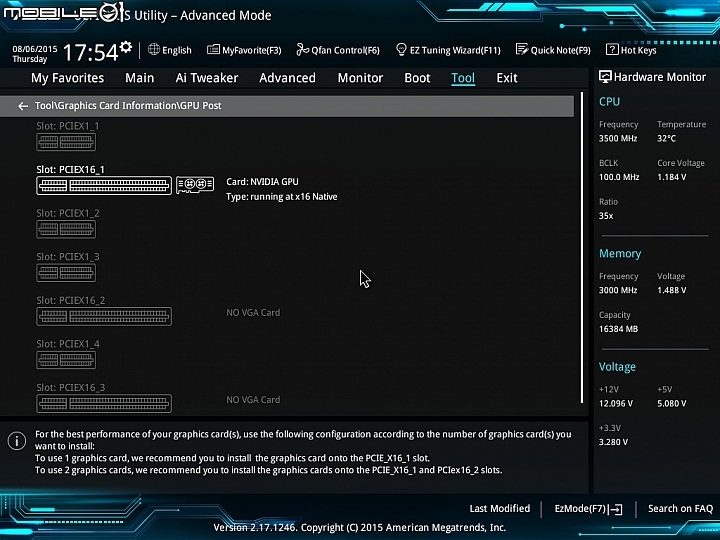

這次在BIOS選單裡面也有加入GPU資訊的功能,讓使用者透過BIOS就可以查看顯示卡資訊。



隨附軟體功能介紹

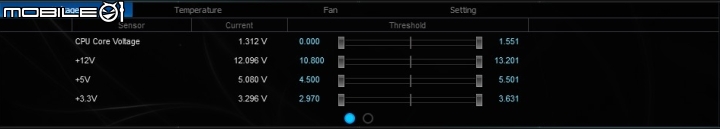

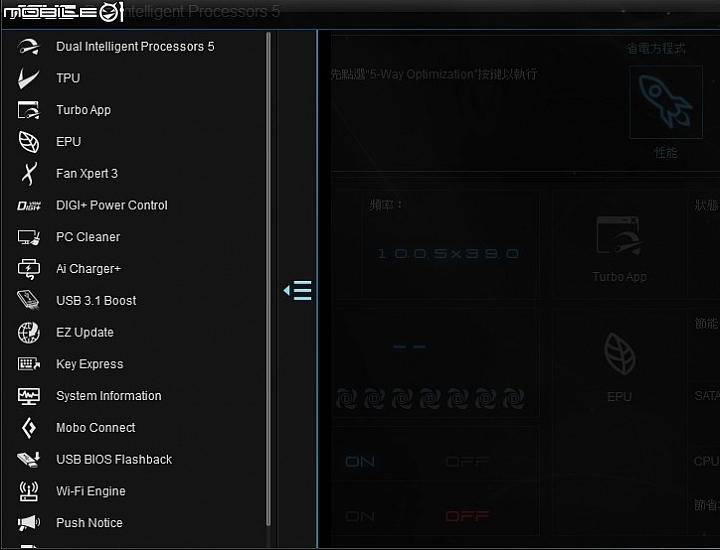

接著來看Z170 DELUXE隨附的軟體部分吧!華碩這次一樣是將大部分的應用軟體都集中在AI Suite III軟體介面內,使用者可以透過左邊的選單來開啟各個功能設定頁面。因為有幾個功能應用跟之前都差不多,所以這次就不再一一贅述,只看幾個新加入的特色功能吧!



華碩5Way Optimization功能

先來看到的是華碩所提供的5Way Optimization功能頁面。在這個頁面中,已經有提供幾個情境模式,使用者只要點選圖示,軟體就會自動將主機板的設定最佳化。另外,在底下也有提供TPU、風扇控制以及EPU等操作選項,讓使用者可以快速設定。


若是使用者想要更細部調整處理器參數或風扇設定的話,點一下底下的設定選項就可以開啟更詳細的操作選單,讓有需要的使用者細部調校。




PC Cleaner功能

這次在AI Suite III軟體頁面中,還有整合了一個PC Cleaner的功能,主要作用就是可以快速掃描系統內不必要的檔案內容,並清出這些檔案所佔用的硬碟空間。


USB3.1 Boost加速功能

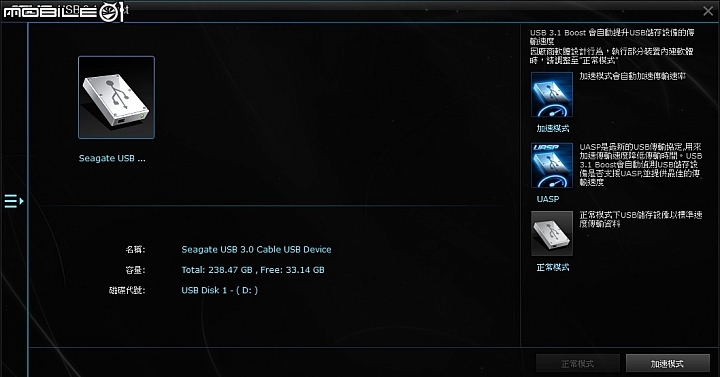

而在主機板升級USB3.1傳輸介面之後,在AI Suite III軟體裡面也新加入了USB3.1 Boost加速功能,可以用來提昇USB3.1、3.0或是2.0等裝置的傳輸速度。


Key Express功能

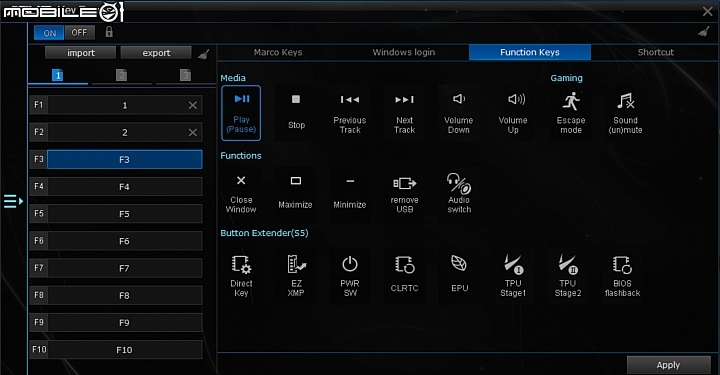

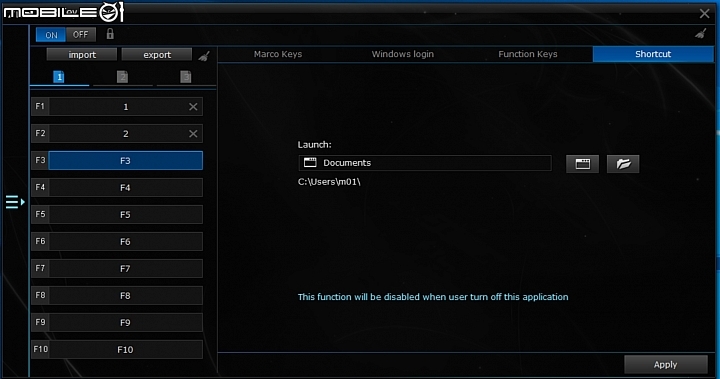

針對鍵盤應用的部分,華碩這次在Z170 DELUXE主機板中,有特別加入了一個叫做Key Express的功能。主要的特色,就是可以將鍵盤上的F1~F10功能鍵加入像是巨集、快速登入、多媒體功能或是快速啟動資料夾等功能設定。所以即便是使用一般鍵盤,也能馬上變成多功能應用鍵盤。不過,這個功能目前在通路系列的產品中,只有Z170 DELUXE主機板可以支援。








Mobo Connect功能應用

另外,針對行動裝置整合的部分,華碩這次還有加入了Mobo Connect和HyStream兩個應用。其中的Mobo Connect功能,主要是可以將電腦上的鍵盤滑鼠以及喇叭與Android的行動裝置共用。開啟功能選項後,在畫面上就會看到鍵盤滑鼠共用以及音樂模式兩個圖示。而實際使用之前,必須先利用USB傳輸線將行動裝置與電腦連結,這樣在軟體選單上才會看到裝置名稱。接著按下使用者自己設定的功能開啟熱鍵後,電腦上的鍵盤滑鼠就會變成用來控制行動裝置的設備。至於音樂模式功能的部分,當使用者按下開啟熱鍵之後,底下的播放功能鍵就會被啟用,直接點下播放就可以開啟行動裝置內的音樂檔案,並且會直接透過電腦上的喇叭來播放音樂。


當按下開啟共用鍵盤滑鼠的熱鍵之後,電腦上的鍵鼠就變成是用來控制行動裝置,這時電腦端就不會有作用。之後只要再按一次熱鍵,鍵盤滑鼠便會切回到電腦端使用。



HyStream功能應用

至於HyStream功能,簡單來說就是可以將Android或iOS系統的行動裝置畫面,透過區域網路同步顯示到電腦上。所以實際使用之前,必須要先確認行動裝置與電腦都是在同一個區域網路環境,並將軟體中的功能選項開啟。

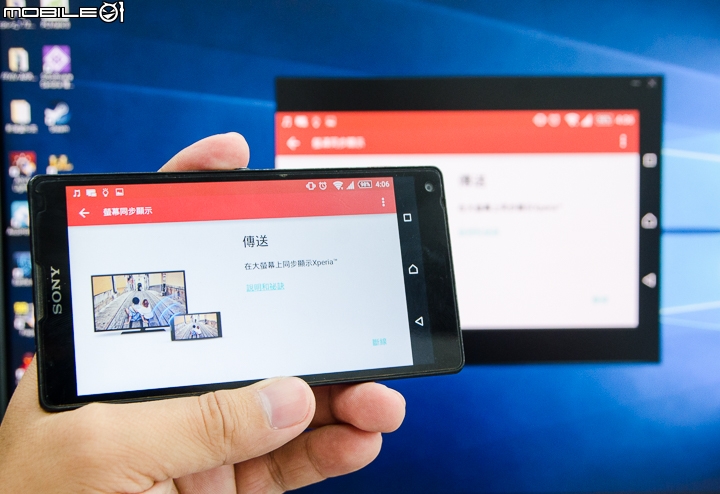

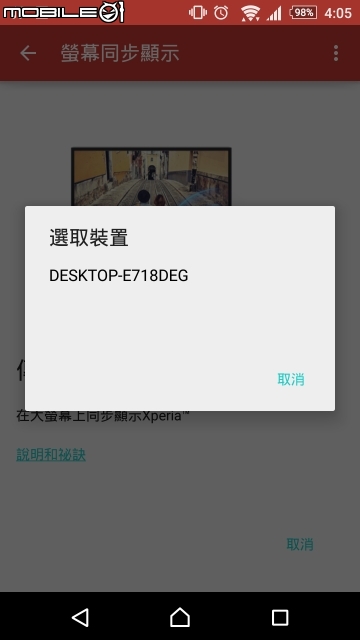

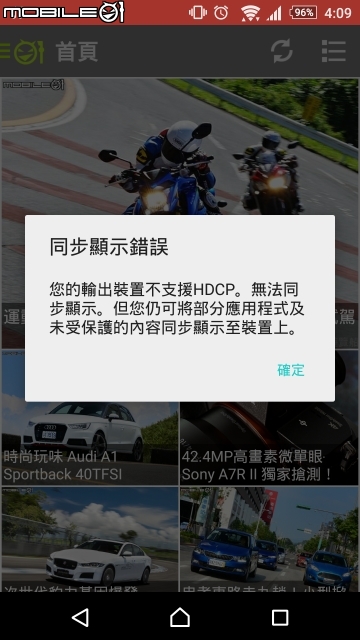

使用Android行動裝置同步影像時,只要開啟螢幕同步顯示功能就會看到區域網路內的電腦名稱,直接點選就可以開始連線。不過,目前這個軟體因為沒有支援HDCP的協定,所以只要是SONY的行動裝置,雖然是可以同步畫面,但只要開啟多媒體檔案或是應用程式就會自動斷線,算是比較可惜的一點。




之後在拿另外一家推出的手機連線後,就可以正常同步影像,而且影片、照片或文件也都能夠正常顯示。而且在同步行動裝置畫面時,軟體內也提供了視窗和全螢幕兩種同步模式讓使用者選擇。





ASUS Lighting Control軟體

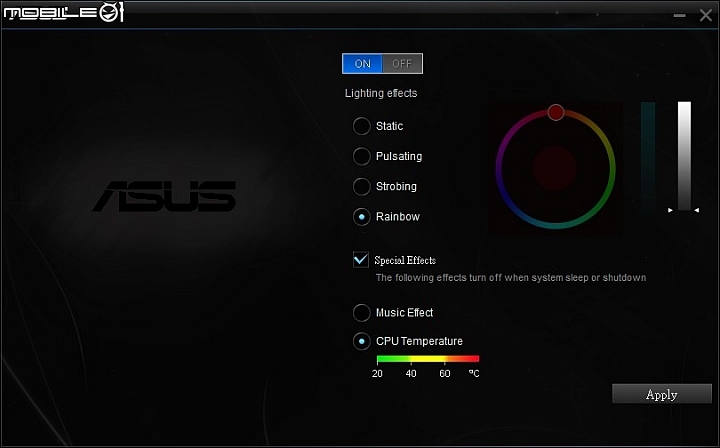

華碩這次在主機板的晶片組旁邊有特別加入了三個LED背光燈,並且還有提供一個叫做ASUS Lighting Control的軟體,讓使用者可以依照自己的喜好來控制背光燈色或是顯示模式。而背光顯示模式除了有單色、呼吸燈、彩虹燈循環之外,還可以讓LED隨著音樂節奏閃爍或是依據處理器溫度來顯示燈色。





Turbo LAN軟體

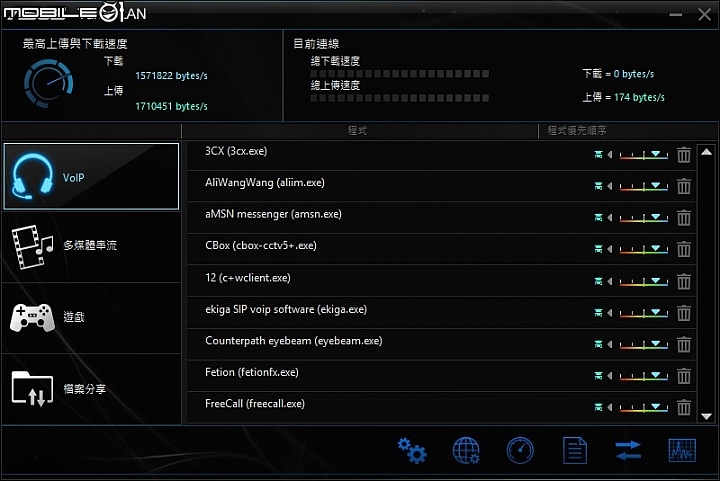

最後針對網路的部分,華碩這次也有提供了一個叫做Turbo LAN的應用軟體。在軟體的主畫面中有設置了通訊、多媒體串流、遊戲以及檔案分享四個模式,讓使用者可以依照當下使用情境將網路設定最佳化。


若是有需要進一步設定網路的話,也可進入軟體內的偏好設定也面來進行更詳細的設定。


效能測試

因為關於處理器部分的效能,小編在上一篇文章已經有測試過,所以這邊就不再重覆貼上。這次就只看一下PCMark 8的系統整體效能吧!。底下是測試時所使用的零組件清單,先給網友們做個參考囉!

處理器:Intel Core i7-6700K
記憶體:金士頓HyperX DDR4-3000 4GBx4
系統主硬碟機:OCZ VECTOR 150 240GB固態硬碟
電源供應器:Gigabyte ODIN 1200W
作業系統:Windows 10 64位元專業版

在PCMark Home項目中,這款主機板的測試結果為3763分。

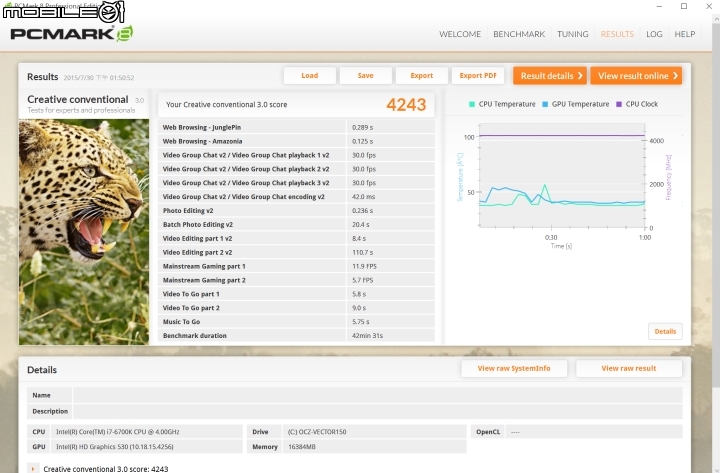

在PCMark Creative項目中,這款主機板的測試結果為4243分。

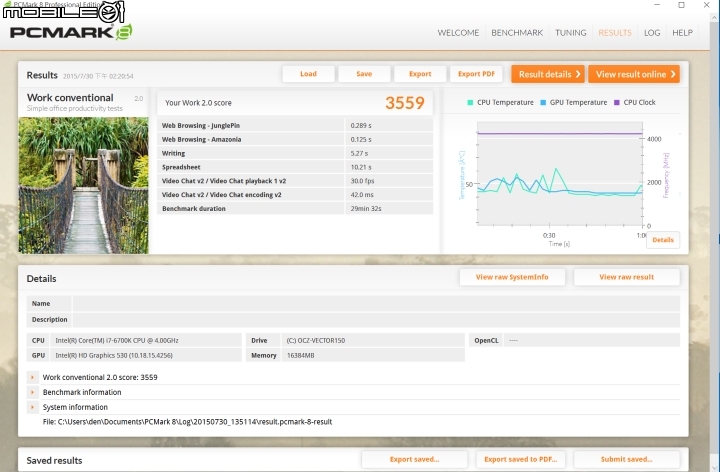

在PCMark Work項目中,這款主機板的測試結果為3559分。


試用總結

整體來看,華碩這款Z170 DELUXE主機板無論是針對超頻的設計、I/O埠支援以及網路應用等各方面的規格,都可以說是相當齊全。而且在隨附的軟體中,還提供像是Key Express、Mobo Connect以及HyStream等功能,讓使用者手邊的鍵盤或是行動裝置,都可以藉由這款主機板發揮更多樣化的應用。不過,在實際使用HyStream功能的時候,發現這款軟體並不支援HDCP協定,所以只要是以HDCP協定輸出的行動裝置,基本上只要開啟多媒體或是應用程式就會斷線,算是比較可惜的一點。之後要是有更新的軟體版本,或許會改善這個問題吧!
