就在Intel推出新的處理器之後,微星也馬上推出了多款搭載Z170晶片的GAMING系列主機板。而這次借測的Z170A GAMING PRO主機板,雖然不算是GAMING最高階的產品,但規格方面同樣也有提供M.2、SATA Express以及USB3.1傳輸埠等擴充規格,提供使用者更多的擴充彈性。另外,最讓人驚豔的地方,不僅音效電路的區隔線上有加入LED背光,在主機板側邊還有特別保留一段沒有印刷上色的邊條,並且還有搭配整排可切換燈色的LED燈,讓主機板在實際運作時,外觀看起來格外炫目。除了硬體設計之外,軟體的部分,微星這次也新增了機板還有加入了一個GAMING APP應用程式,並內建了處理器時脈快速設定、Eye Rest顯示調整、遊戲熱鍵以及硬體資訊即時顯示等功能,可為玩家們帶來更好的遊戲體驗。


微星Z170A GAMING PRO主機板開箱與規格介紹

微星這次在GAMING系列中推出的Z170A GAMING PRO主機板的外盒包裝,是採用跑車的圖樣設計。


外盒背面則是標示了這款主機板的重點功能特色,包含主機板燈色調整、網路頻寬管理、網路端子的靜電與突波保護設計、Audio Boost 3音效、軍規供電用量以及USB3.1傳輸埠等功能與規格。另外,從背面的主機板大圖可以看到,這款Z170A GAMING PRO主機板的側邊還還加入了整排的LED背光設計,並且還可以讓使用者透過軟體調整背光的顯示模式或是其它燈色,使主機板的外型更具特色。

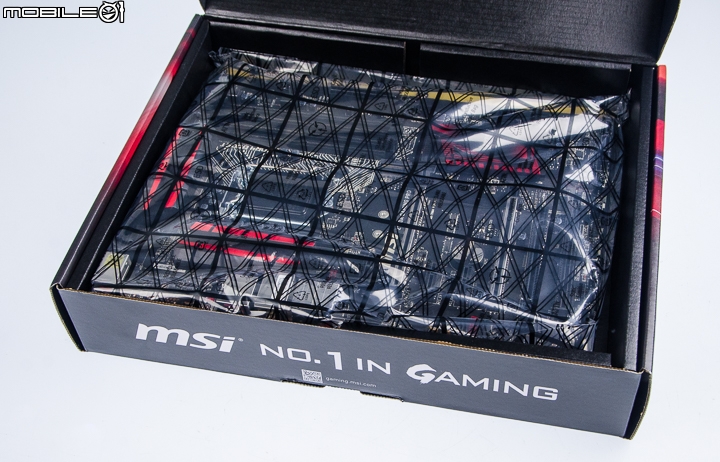

打開外盒後,上層就會直接看到這款主機板,而底下空間還有一些隨附的配件。

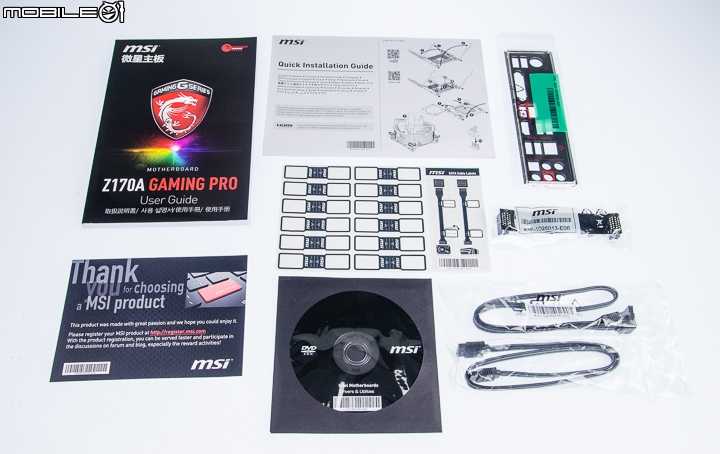

包裝內隨附的配件包含一本主機版說明書、快速安裝介紹、I/O背檔板,線材標示貼紙、SLI橋接線、驅動軟體光碟片以及兩條SATA傳輸線材。

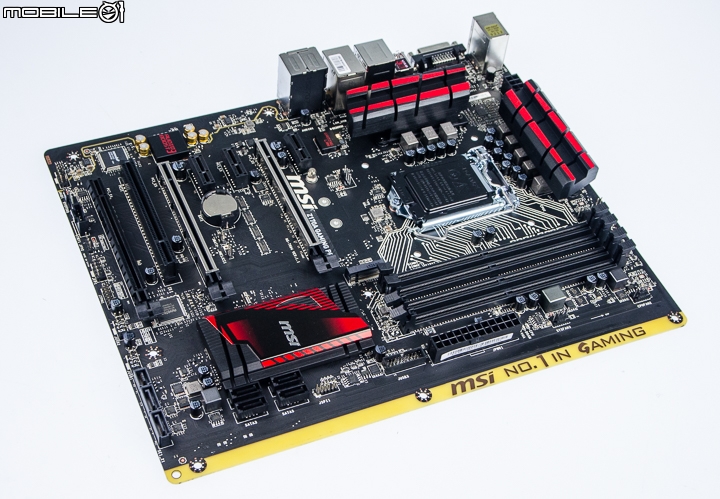

微星這款Z170A GAMING PRO主機板是採用ATX的尺寸規格設計,而且最特別的一點,就是在側邊的位置上,還留了一段沒有印刷上色的空間,並在搭配主機板背面設置了整排的LED燈,讓主機板在實際運作時,外型更加醒目。側邊LED燈的燈色預設值是紅色,使用者還可以透過隨附的軟體來調整成其它燈色或是不同的閃爍模式。

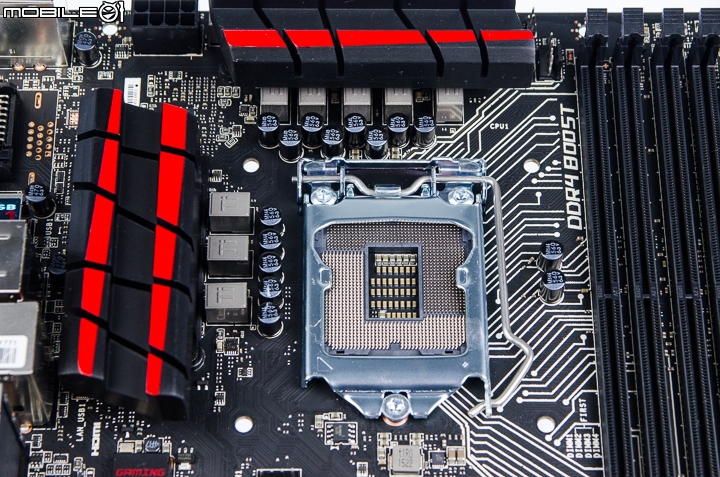

在處理器的MOSFET供電元件上面都有加上金屬散熱片來加強散熱效果。

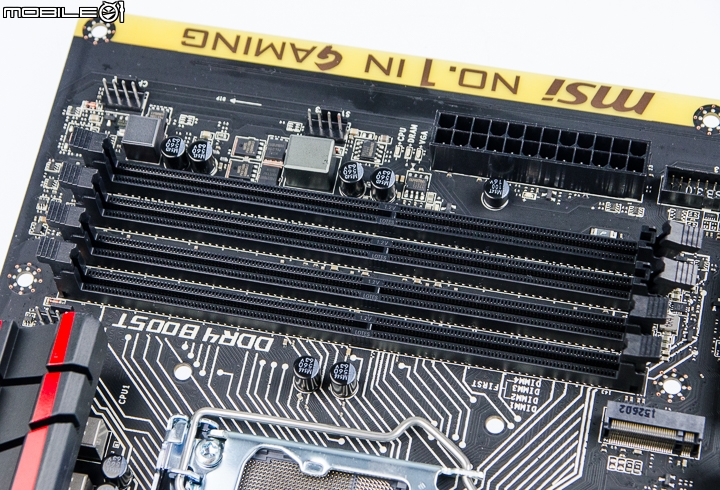

這款主機板上提供了4組DDR4記憶體插槽,而且就官方規格表來看,記憶體運作時脈最高可支援至3600MHz的超頻時脈。

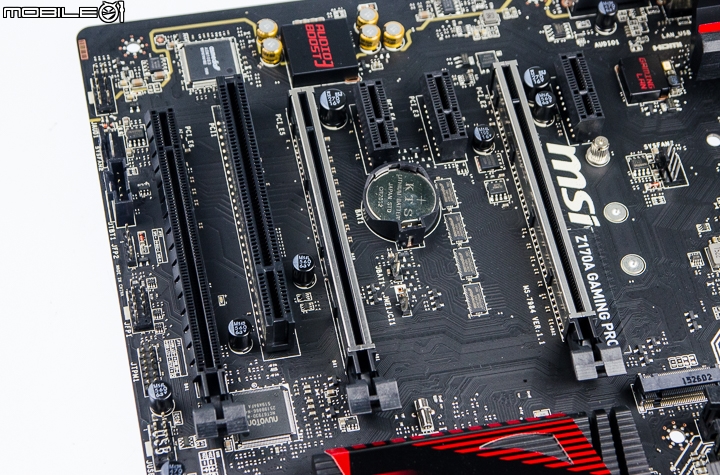

擴充支援方面,主機板上除了有提供三組PCIe 3.0x16和三組PCIe 3.0x1插槽之外,還有特別提供了一組PCI介面插槽,讓使用者可以安裝自己就有的音效卡或是其它擴充裝置。另外,在第一與第二條PCIe3.0x16的插槽上,還有特別加入了金屬外蓋來增加插槽承重強度,減少因為安裝大型顯示卡而造成插槽損壞的情況出現。


主機板上的PCI插槽是透過一顆asmedia推出的ASM1083晶片將一條PCIe 3.0通道轉換成PCI介面。

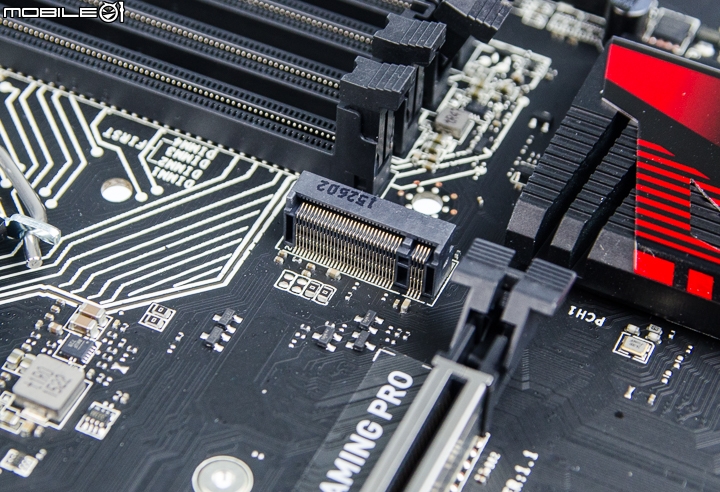

在記憶體插槽旁邊,有特別設置了一組M.2插槽,可讓支援安裝至2280規格的M.2固態硬碟。


儲存支援方面,這款主機板有提供了一組SATA Express和四組SATA 6Gb/s傳輸埠,若是沒有安裝SATA Express裝置的話,也可以當作兩組SATA 6Gb/s傳輸埠使用,最多可安裝6組SATA介面的硬碟裝置。

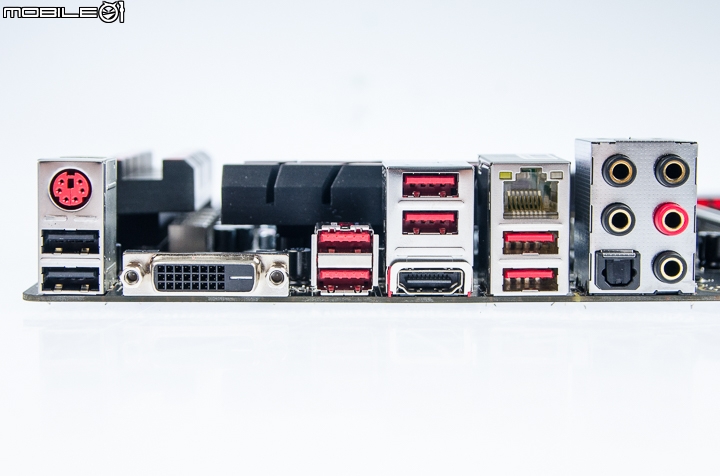

I/O規格的部分,這款主機板有提供了兩組USB3.1、4組USB3.0、兩組USB2.0以及一組鍵盤滑鼠共用的PS/2端子。而影音規格方面,只有提供一組DVI、一組HDMI1.4影音輸出端子以及3.5mm和光纖音效輸出端子。至於網路規格方面,則有提供了一組可支援Gigabit頻寬的RJ-45有線網路埠。

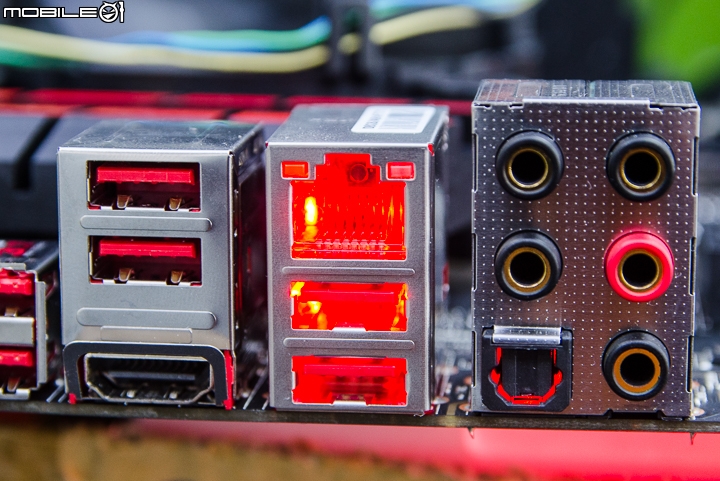

在I/O背板上的RJ-45網路埠除了有特別加入防靜電與突波的保護設計之外,還有內嵌LED燈,在實際運作時,也會亮起紅色背光。


主機板的音效電路也有加入區隔設計,而且在音效晶片上還有加上一片金屬外蓋來降低電磁波干擾。另外,在主機板背面的音效電路區隔線上也有加入LED燈,實際運作時會亮起紅色背光,並且可以透過軟體來調整顯示模式,但燈色就只能固定為紅色。

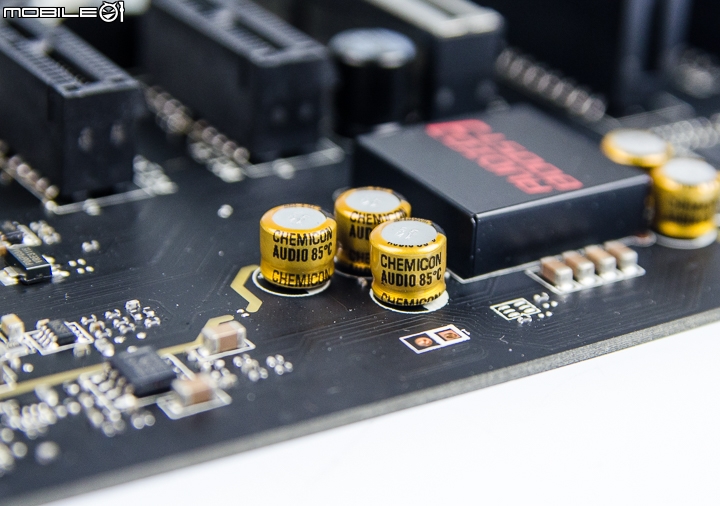

音效電路所搭配的電容,則是採用了Nippon Chemi-Con所推出的音效電容。

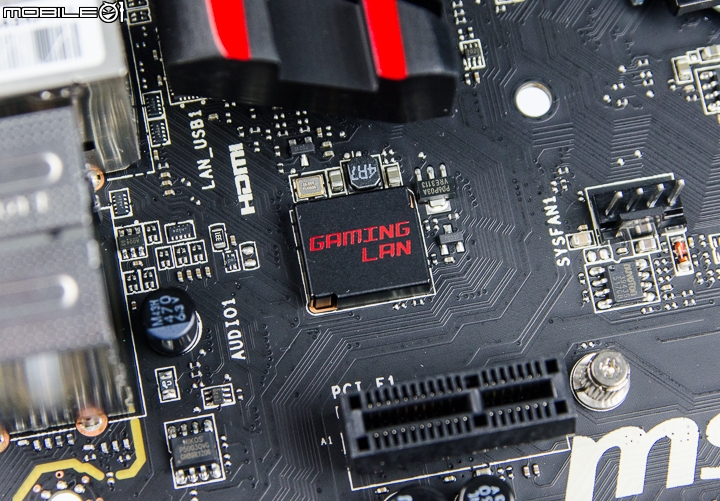

在主機板I/O背板上的RJ-45網路埠,是採用Intel推出的WGI219V網路控制晶片,可支援至Gigabit傳輸頻寬,而且在這款主機板上還有特別加入一片金屬外蓋來減少電磁波干擾。

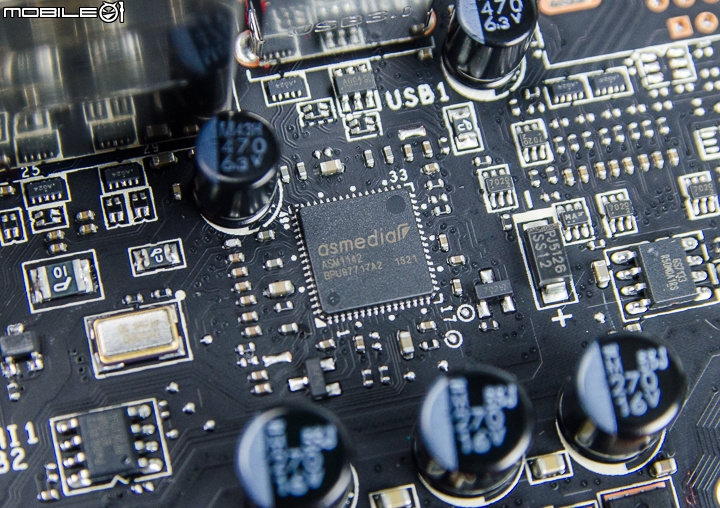

主機板上所設置了兩組USB3.1傳輸埠,主要是透過asmedia推出的ASM1142控制晶片提供。

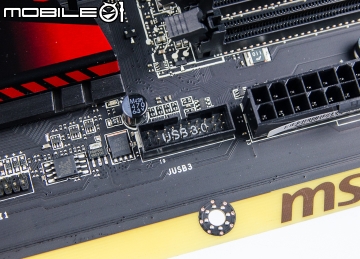

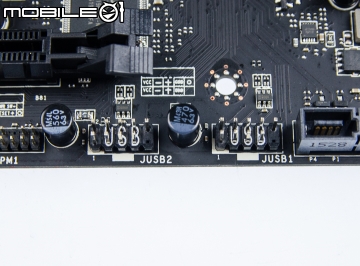

除了背板上的USB傳輸埠之外,在主電源旁邊和主機板側邊的位置,還有分別設置了一組19Pin USB3.0和兩組9Pin USB2.0前置擴充插槽,可以再增加2組USB3.0和4組USB2.0傳輸埠。

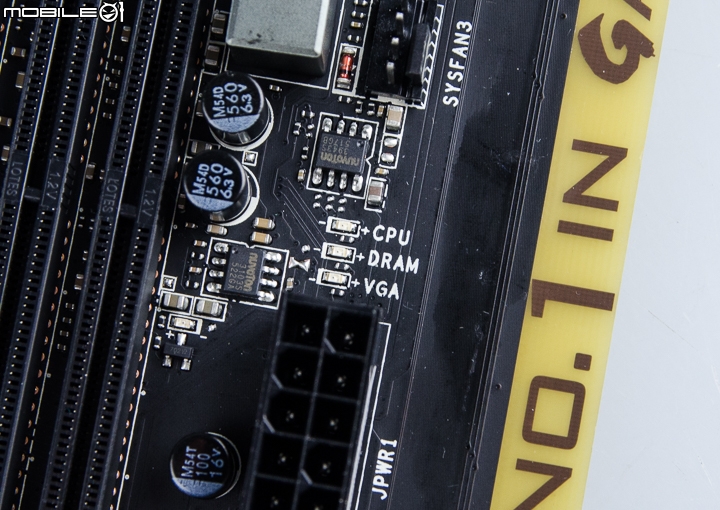

另外,雖然這款主機板上沒有設置除錯顯示燈,但在主電源旁邊則有設置了簡易的除錯LED燈,當電腦無法開機時,可以透過這個燈號來查看是處理器、記憶體或是顯示卡出現問題。

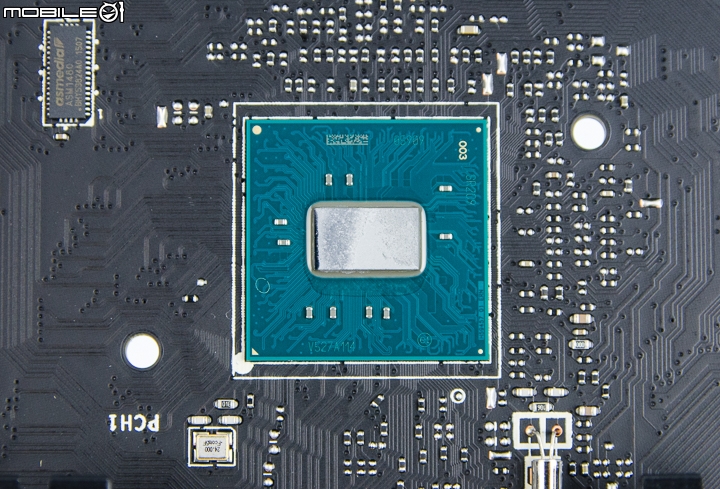

卸下散熱片就可以看到這款主機板所搭載的Intel Z170晶片組。



BIOS操作介面

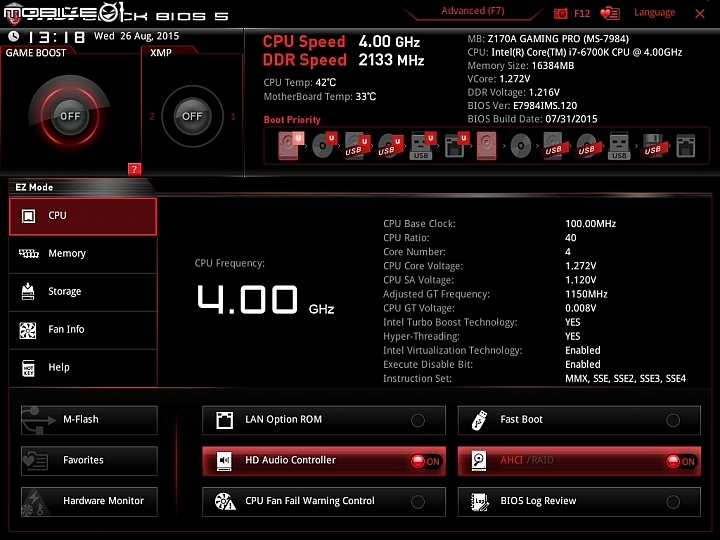

看完這款主機板的硬體規格之後,接著就來看一下軟體應用的部分吧!首先在BIOS的部分,這款主機板內建了微星第五代的圖形化BIOS。跟之前版本比較不一樣的地方,就是這次的BIOS有提供了一個簡易版的操作介面,讓使用者可以直接查看硬體資訊或是執行一些常用的設定選項。而在簡易操作介面上,大部分的功能都是採用圖示化的選項設計,只要直接點選就可以開啟或是關閉功能。

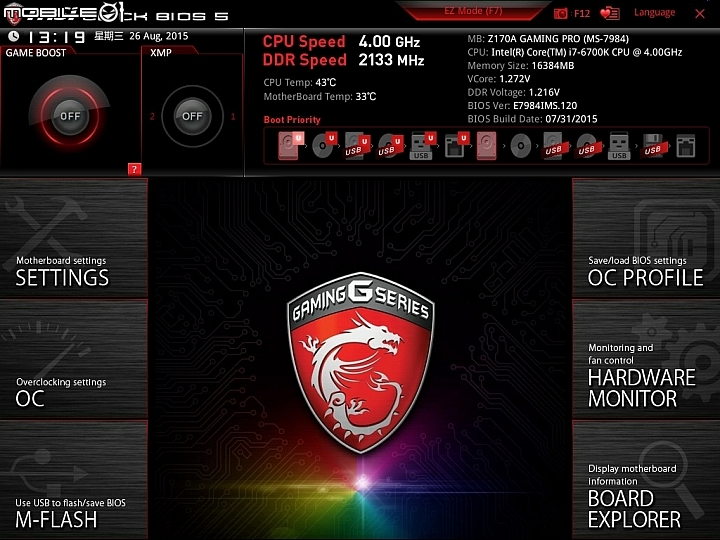

若是有需要更細部設定硬體參數的話,直接按F7鍵就可以馬上切換到進階操作畫面,讓玩家可以針對處理器、記憶體或是主機板上的各個硬體進行更詳細的參數設定。

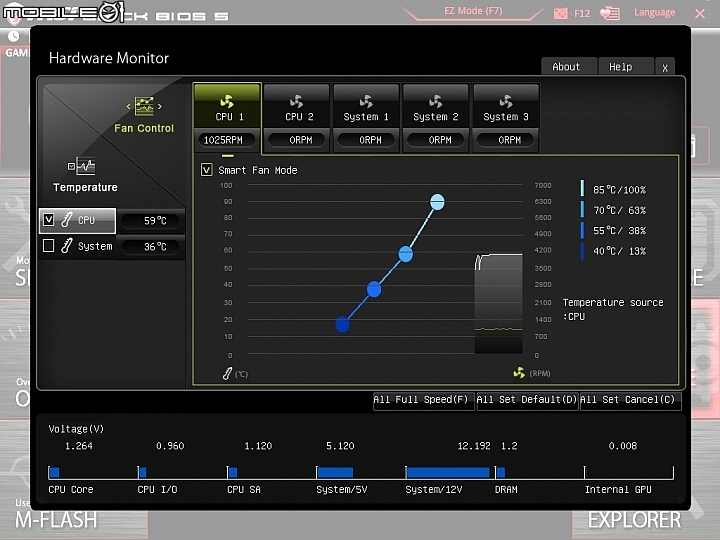

在BIOS的進階操作介面中,有提供了一個硬體監控選項,除了可以直接查看核心硬體的運作溫度與供電狀況之外,還有提供系統內各個風扇的運轉狀態,並且還可以透過上面的圖表設定畫面來調整每個風扇的轉速,或是直接啟動全速運轉的模式。


COMMAND CENTER軟體

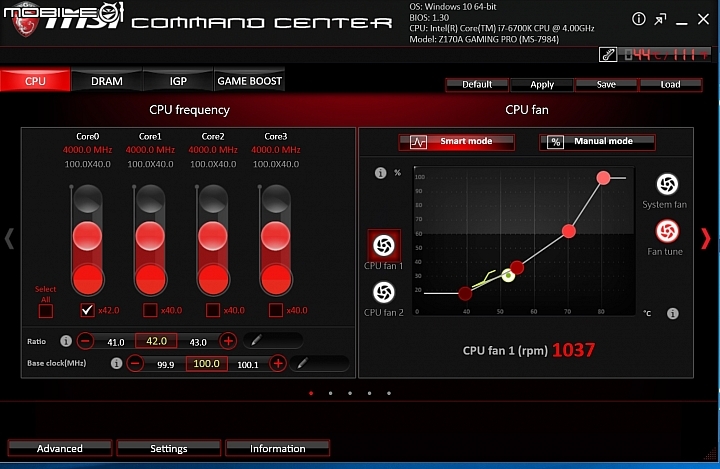

除了BIOS的改版之外,這次提供的幾個應用軟體也都有一些小改版的設計。其中的COMMAND CENTER軟體,主要是可以讓使用者直接在系統內調控處理器、記憶體、內建繪圖晶片等參數,並且還有加入風扇轉速控制功能,可以讓使用者依照系統狀況快速調控機殼內每個風扇的轉速設定。


在軟體內有提供了一個GAME BOOST的功能,當這項啟用功能之後,就可以直接將處理器的運作時脈從預設的4GHz超頻至4.4GHz,以提昇遊戲效能表現。


RAMDisk應用程式

過往整合在COMMAND CENTER軟體裡面的RAMDisk功能,這次則是特別獨立出來一個軟體,讓使用者可以依照需求選擇安裝與否。在軟體的主畫面上,使用者就可以直接設定RAMDisk的路徑名稱、容量大小、格式設定以及快取軟體名單等。而軟體內也有支援備份功能,可以將RAMDisk空間的資料存成一個映像檔,之後就算關機或斷電也可以保留資料內容。


GAMING APP應用程式

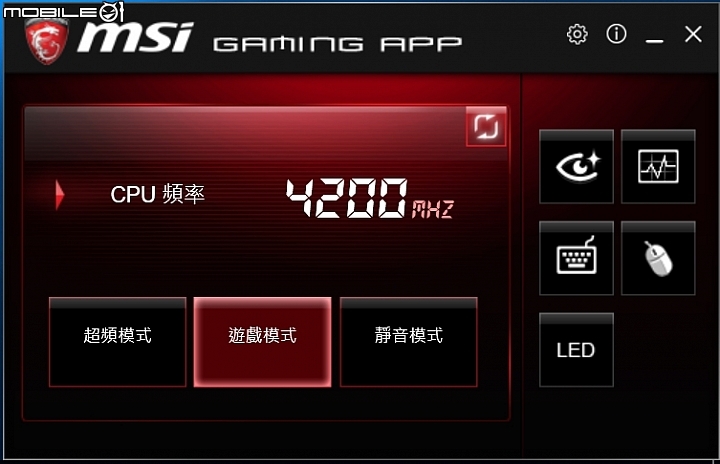

微星在這款主機板產品上,也有提供了GAMING APP應用程式。在軟體的主畫面,有直接設置了超頻、遊戲以及靜音三種模式,直接點選之後,軟體就會快速設定處理器的運作時脈。另外,在右邊還有設置了Eye Rest顯示調整、硬體資訊OSD顯示、遊戲熱鍵、滑鼠巨集以及LED背光調整等功能圖示,點選之後就可以進入各個功能的操作介面。



Eye Rest顯示調整功能

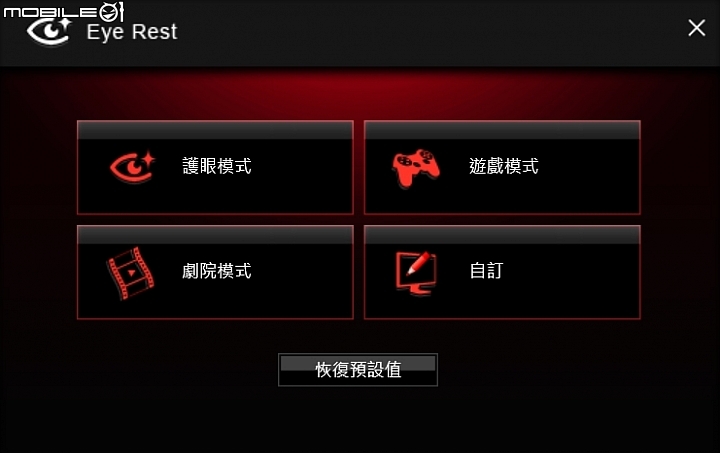

其中的Eye Rest顯示調整功能中,有提供了護眼、遊戲以及劇院三種預設模式,可以快速設定顯示色彩。

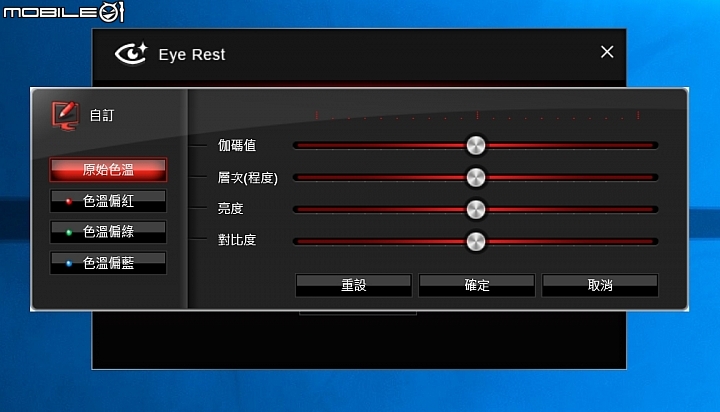

若是有需要更詳細調整色彩設定的話,也可以進入自訂模式,裡面可以讓使用者調整紅、綠、藍三色的伽碼值、層次、亮度以及對比度等設定。



硬體運作資訊OSD

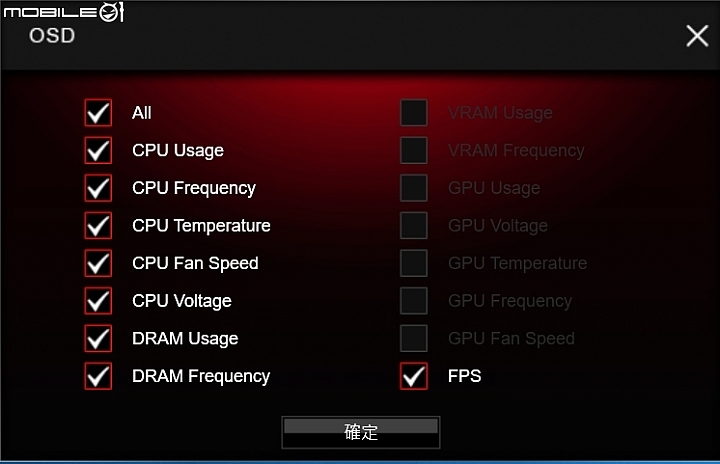

在GAMING APP應用程式所提供的OSD功能,主要是可以在遊戲內直接顯示各項硬體運作狀況或是遊戲的即時FPS資訊,使用者可以在操作介面上挑選需要顯示的資訊內容。


進入遊戲之後,畫面左上角就會出現勾選的硬體資訊內容。



遊戲熱鍵功能

遊戲熱鍵功能中,有預設了一些常用的功能選項讓使用者可以快速設定,或者也可以直接瀏覽需要快速開啟的應用程式。

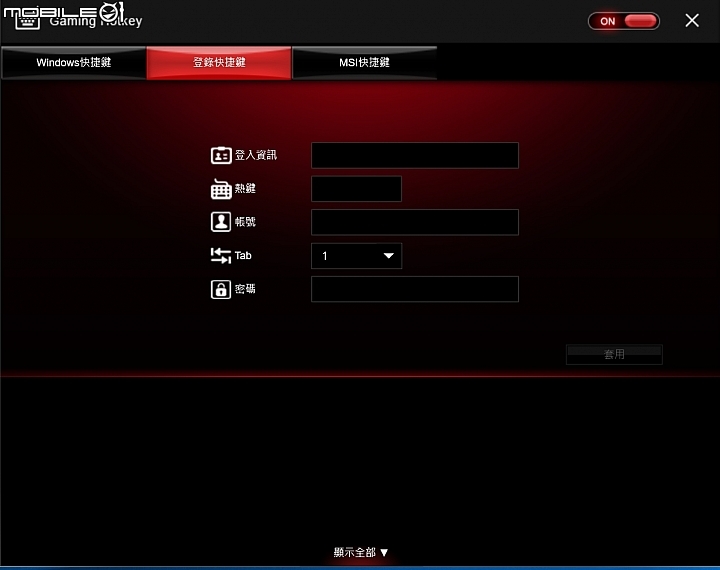

在遊戲熱鍵操作畫面中,也有提供登入快捷設定功能,讓玩家們在登入系統或是遊戲帳號的時候,只要按一個熱鍵就可以快速登入。


另外,針對MSI提供的COMMAND Center以及Gaming APP軟體,也可以將裡面幾個重點功能加入快捷鍵設定。



滑鼠巨集功能

除了鍵盤的設定之外,在GAMING APP應用程式裡面還有提供滑鼠巨集設定功能,可以讓遊戲玩家巨集快捷按鍵以及滑鼠的DPI值。



LED背光設定

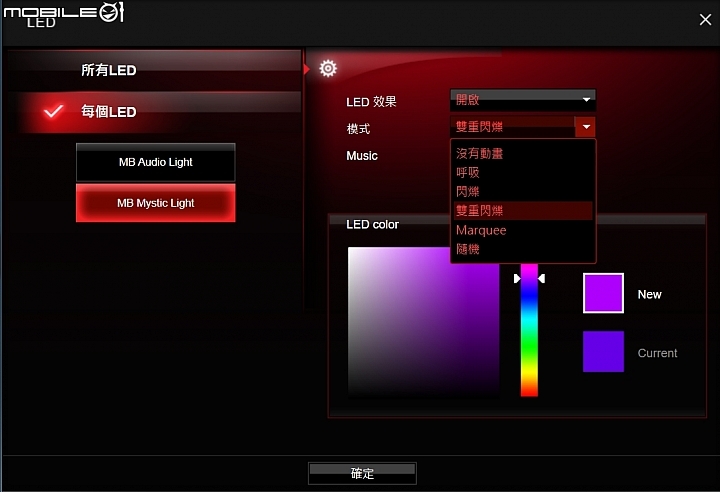

最看到的LED設定頁面,則是可以讓使用者調整主機板上的LED燈顯示模式和背光燈色。不過,燈色的部分,只有側邊的LED背光可以調整,在音效區域的LED背光只能夠調整顯示模式。


GAMING LAN管理軟體

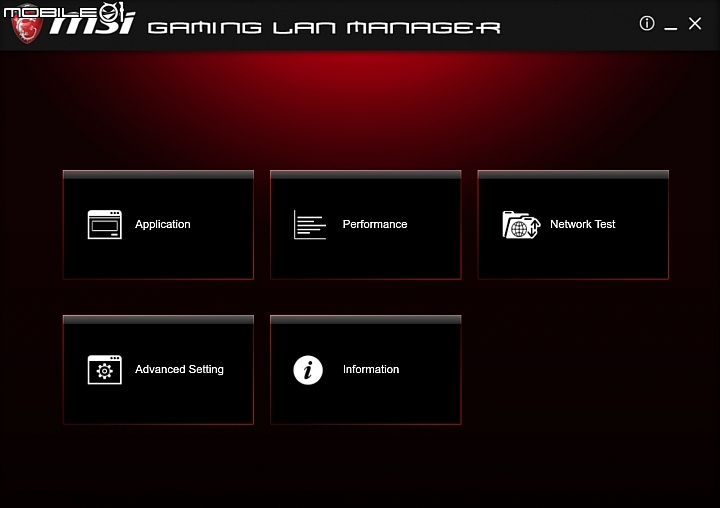

針對網路應用的部分,微星這次也有提供了一個GAMING LAN管理軟體。可以讓使用者設定每個應用程式使用網路的優先權,降低頻寬塞車的問題。


在設定畫面中就可以看到每個應用程式的網路頻寬使用狀況,並可直接各個程式的優先層級。



效能測試

看完軟硬體的介紹之後,接著就來實際看一下這款主機板的效能表現吧!看到效能之前,先跟大家說明一下,這次測試搭配的記憶體雖然是DDR4-3000,但不知道是主機板的BIOS還是相容性的問題,一直沒有辦法將運作時脈拉到記憶體的規格,只能夠在DDR4-2133時脈正常運作,所以這次的測試就只好將記憶體的時脈設定調整在DDR4-2133,等之後新的BIOS版本推出之後,再看會不會有更好的超頻表現吧!底下是這次搭配的各項零組件清單,一樣給網友們做個參考囉!

處理器:Intel Core i7-6700K
記憶體:金士頓HyperX DDR4-3000 4GBx4
系統主硬碟機:OCZ VECTOR 150 240GB固態硬碟
電源供應器:Gigabyte ODIN 1200W
作業系統:Windows 10 64位元專業版

在PCMark Home項目中,這款主機板的測試結果為3587分。

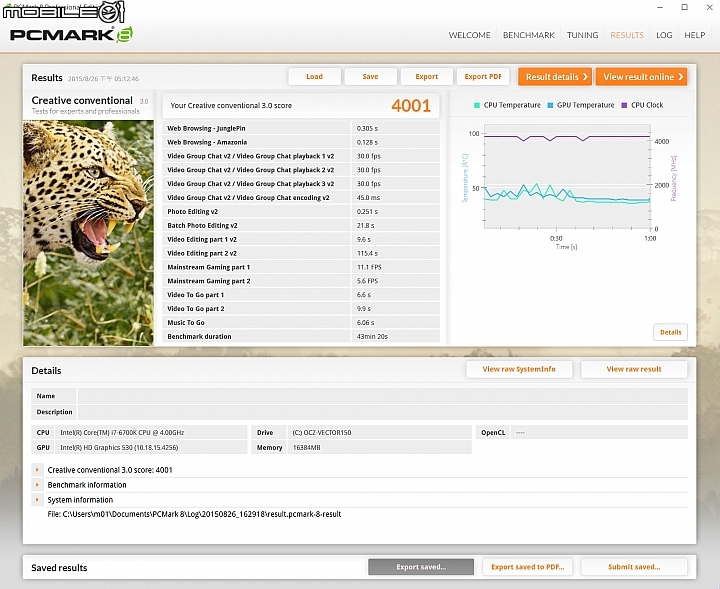

在PCMark Creative項目中,這款主機板的測試結果為4001分。

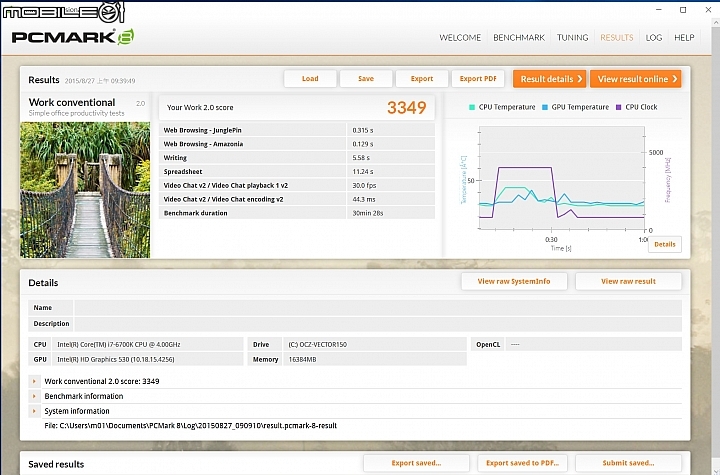

在PCMark Work項目中,這款主機板的測試結果為3349分。


試用總結

這款主機板算是微星Z170 GAMING系列裡面的中階產品,所以在規格方面,雖然沒有高階板那麼齊全豐富,但也還算中規中矩,基本上Z170晶片組有的新功能規格,這款主機板也都有具備,並且還有加入USB3.1傳輸埠的規格,也能讓使用者有更多的擴充應用。而且最讓人驚豔的地方,就是主機板側邊不僅留了一段沒有印刷上色電路板空間,還有加上一整排的LED燈,再加上還可以自己調整背光燈色與閃爍模式,可以算是目前主機板產品比較少見的外型設計,不過,在影音輸出支援方面,背板上只有提供了DVI和HDMI 1.4的影音輸出埠,所以要是想要輸出4K影像的話,這款主機板就只能達到4K@30Hz,算是比較可惜的一點,若是可以再增加一組DP端子的話,應該會更適合有4K影像輸出需求又不想裝獨立顯示卡的使用者。
