在今年Synology 2016大會現身的DS716+新機,最近終於正式上市。群暉這次新推出的DS716+中,搭載了Intel Braswell架構的Celeron N3150處理器,可支援4K或三路Full HD解析度的影片即時轉碼,讓多媒體串流的應用更加流暢。另外,這款DS716+還有增加了Btrfs的檔案系統選項,同時也能支援資料夾快照備份功能,不僅能夠比傳統複製備份方式更快速地備份檔案,其生成的快照檔案也遠比傳統備份所佔用的儲存空間更少,讓使用者能夠更彈性地配置儲存空間。當需要救援檔案資料時,也只要直接開啟快照檔案查看內容,再將需要的檔案直接拖放複製到本機資料夾就可以完成救援作業,算是相當方便的資料備援應用。


DS716+開箱與硬體規格介紹

群暉這次推出的DS716+的外盒包裝也是採用米色的紙盒搭配型號貼紙,看起來相當簡潔的包裝設計。


外盒上的貼紙也特別標示了這款DS716+除了同樣有搭載自家的DSM作業系統之外,亦內建了可支援硬體加密以及4K影片即時轉碼功能的四核心處理器。另外,在網路傳輸規格方面,這款DS716+的機身上也提供了兩組LAN埠,並可支援Link Aggregation網路聚合以及故障轉移兩種應用模式,讓使用者有更彈性的網路頻寬應用。


外盒背面的貼紙上的標示,主要是這款NAS的I/O規格介紹以及隨附配件的清單列表。另外,在背後的標示貼紙上還可以看到群暉針對這款NAS是提供了3年的保固服務。

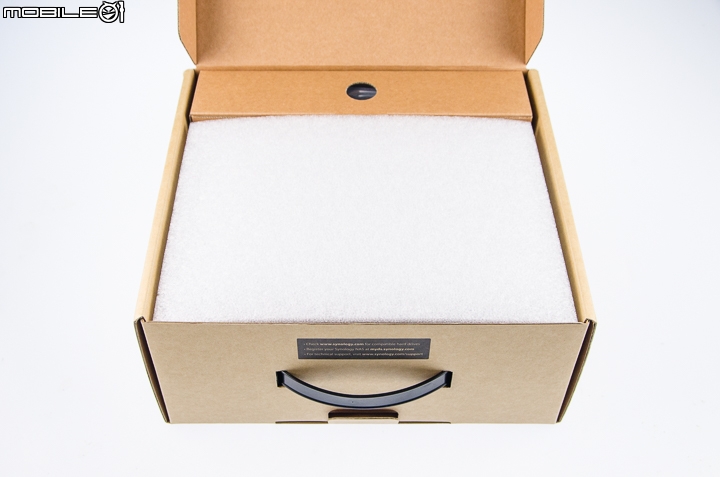

打開外盒後,白色泡棉底下就是這款DS716+的機身,而上面的紙盒中,則是裝著這款NAS的隨附配件。

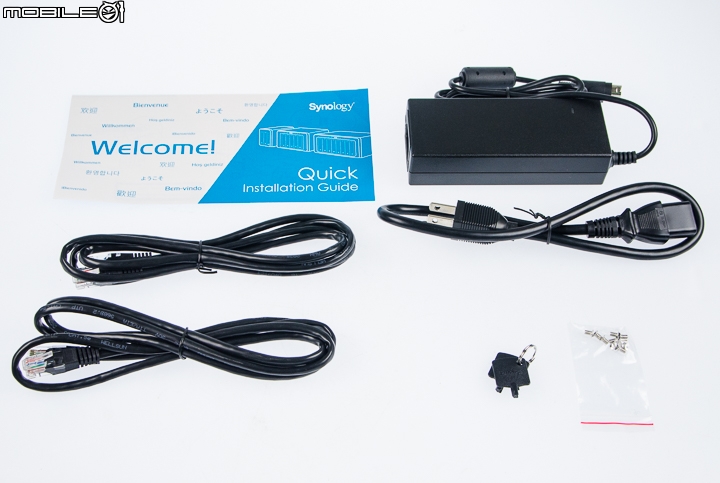

這款NAS隨附的配件包含了快速安裝說明、供電變壓器、一條電源線、兩條網路線、2.5吋硬碟固定螺絲以及硬碟固定鑰匙。

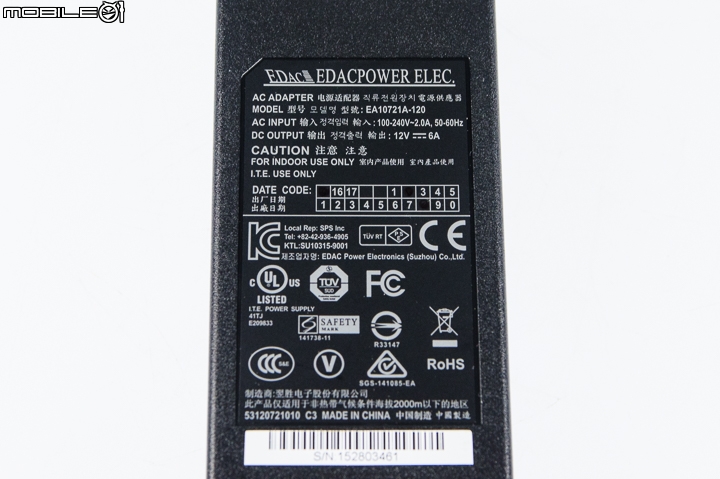

隨附的電源變壓器是EDACPOWER翌勝電子所製造,詳細型號為EA10721A-120,電力輸出規格為12V/6A。

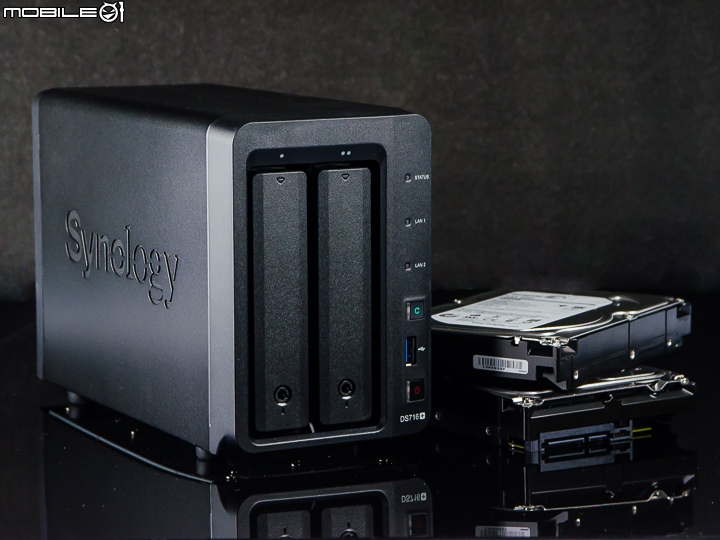

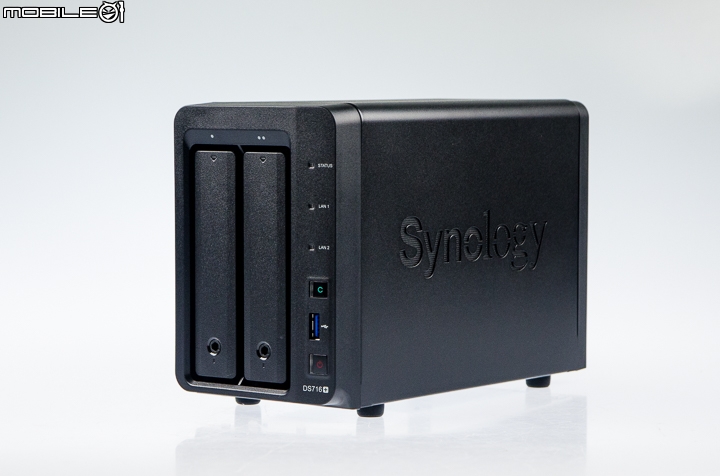

群暉這次新推出的DS716+網路儲存裝置是2Bay的機種,雖然整體外型設計跟之前的DS715看起來相差不多,不過比較特別的地方,就是新款的DS716+在硬體規格方面,改用了Intel Braswell架構的Celeron N3150四核心處理器,不僅可支援64位元系統,還具備了硬體加密引擎以及4K即時轉碼的功能。此外,這款DS716+同樣可搭配DX213或是DX513來擴充硬碟數量,增加更多儲存空間。

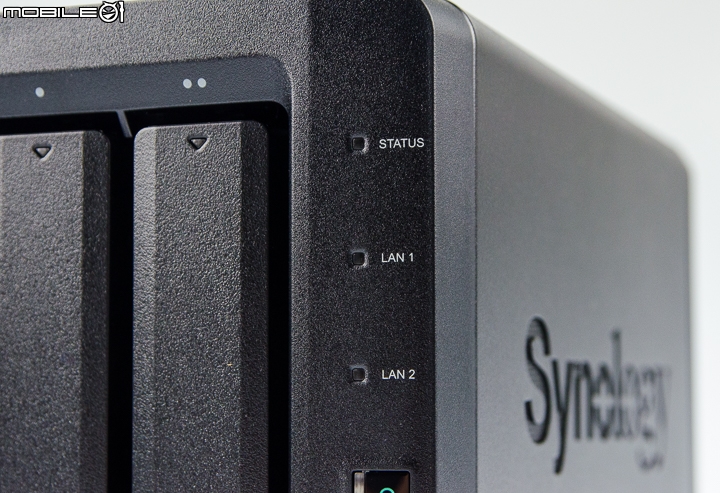

在機身面板前方有設置了機身狀態以及網路狀態指示燈,方便使用者透過燈號來查看機身運作狀況。

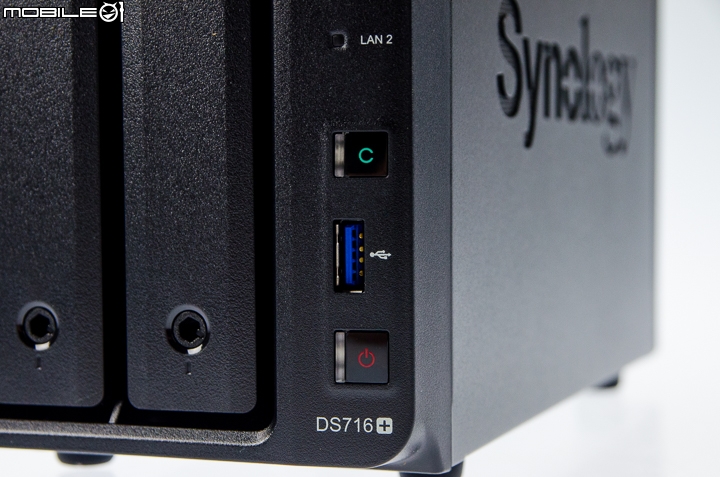

另外,在面板下方除了有設置電源按鍵之外,還有提供一組USB3.0傳輸埠,可讓使用者連結外接儲存裝置,並且USB傳輸埠的上方還有設置一個快速備份按鍵,讓使用者不需要進入DSM介面就可以直接備份資料。另外,機身上的電源按鍵以及備份按鍵也都有設置指示燈號,方便使用者查看傳輸狀況。

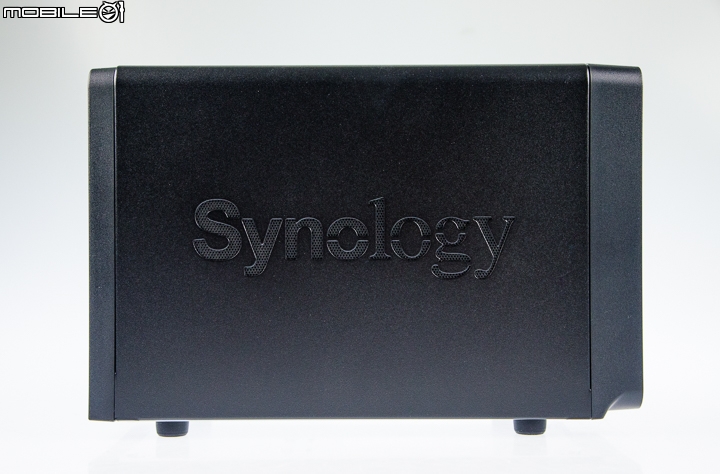

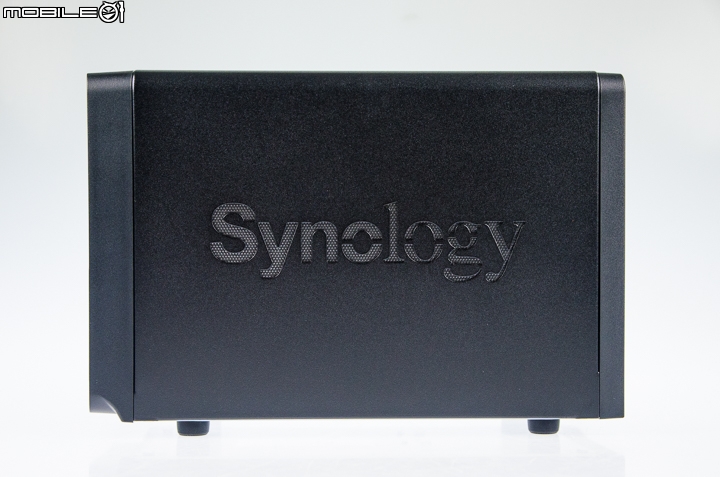

機身兩側邊上的Synology字樣都有加入孔洞設計,是這款NAS機身的主要進風處,以增加機身的散熱效果。

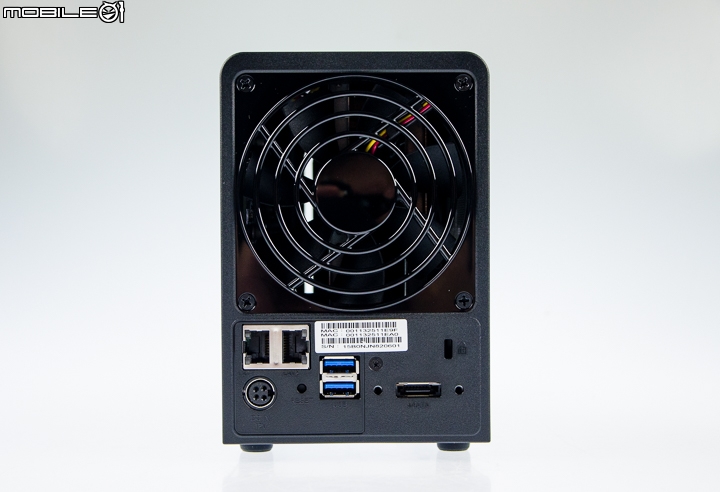

在機身背後有設置了一個8公分的風扇來加速廢熱排出,而底下的空間便是這款NAS的主要I/O傳輸埠,包含有兩組可支援Gigabit RJ-45網路埠、兩組USB3.0傳輸埠以及一組eSATA傳輸埠。這款NAS所提供的兩組RJ-45網路埠還可以支援Link Aggregation網路聚合功能或是故障轉移模式,讓使用者能夠更彈性地調配網路頻寬。

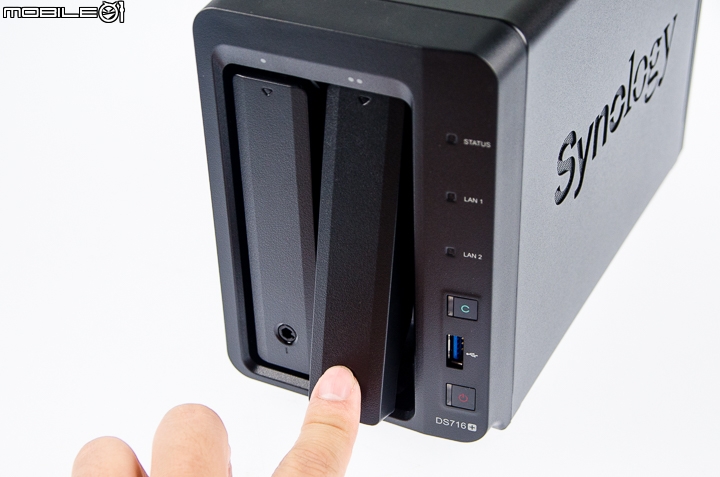

硬碟安裝的部分,這款NAS跟之前一樣都是採用免工具的快拆架設計,只要輕按一下快拆架的底部就可以抽出硬碟架。另外,在兩個硬碟架底部都有設置了固定孔,可用配件隨附的鑰匙固定硬碟架,避免硬碟在運作狀態時被誤取或是因為搬運機身而造成硬碟滑落的情況。

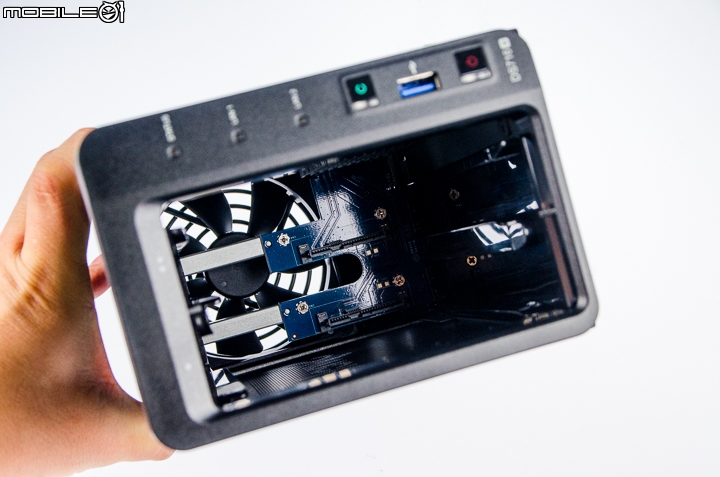

拿起硬碟架就可以看到機身內的兩個SATA傳輸埠是透過一片PCB電路板轉接。

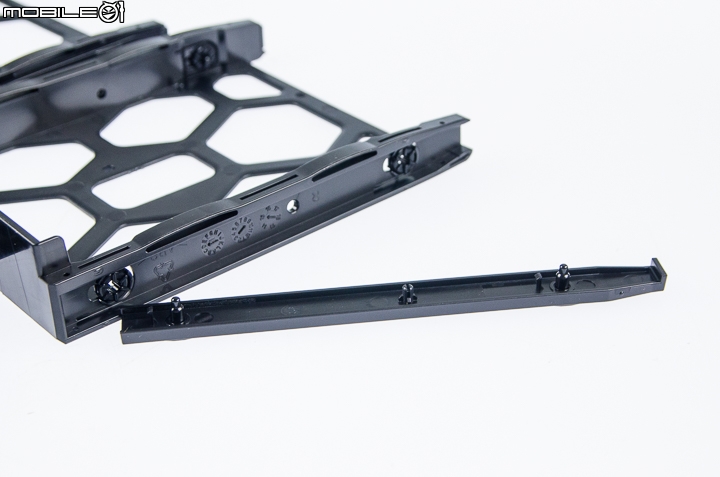

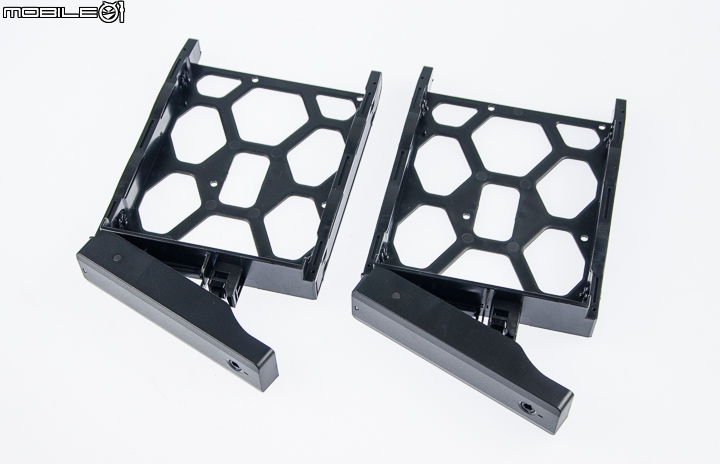

機身所提供的兩個硬碟快拆架可支援安裝3.5吋硬碟或是2.5吋硬碟。


針對3.5吋硬碟安裝的部分,快拆架上已經有直接設置了免工具固定的設計,而且在固定孔上還有加裝橡膠軟墊來達到避震以及靜音的效果。

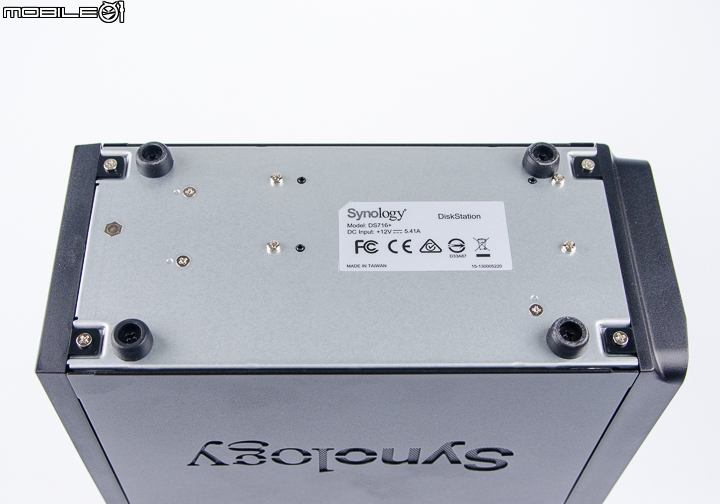

在機身底部的四個角落有分別設置了橡膠軟墊來達到止滑效果。

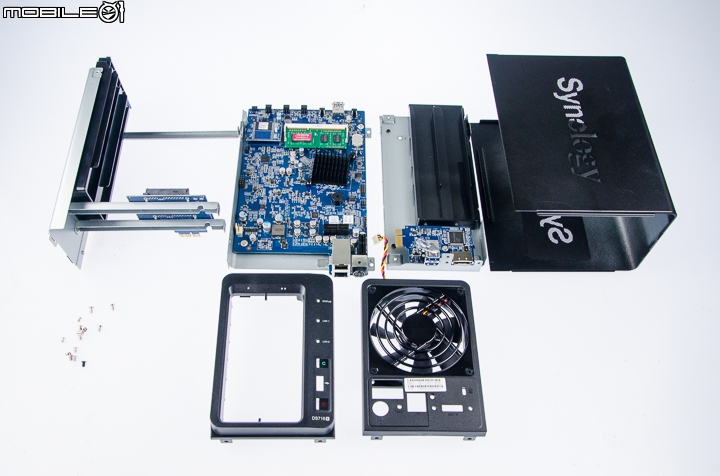

接著就拆解一下機身,來看看這款NAS的內部設計吧!

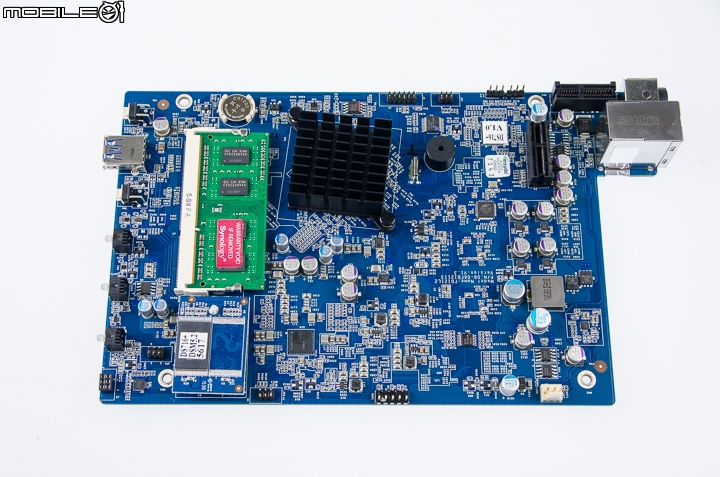

這款NAS的主機板是客製化的規格,並且在處理器晶片上也有設置了一個鋁擠散熱片來加強散熱。

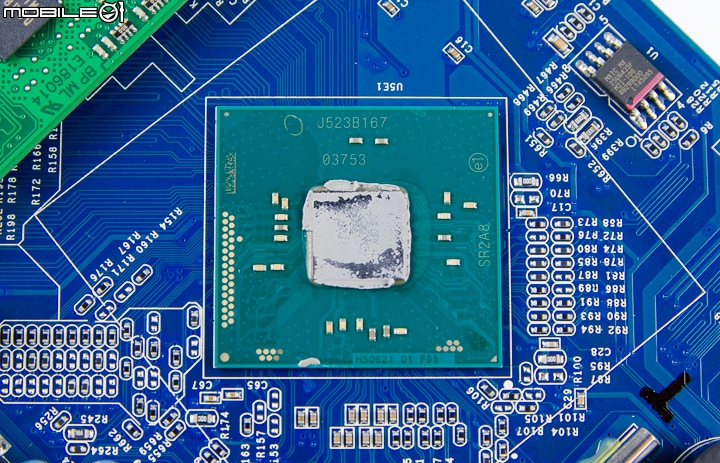

卸下散熱片便可以看到這款DS716+所搭載Intel Celeron N3150整合式晶片。這款晶片是採用14奈米製程,具備四顆處理核心,其預設時脈為1.6GHz,且透過TurboBoost技術,最高可達到2.08GHz的運作時脈。在這款整合晶片中,還有內建了Intel HD Graphics繪圖晶片,可支援Quick Sync Video硬體加速功能,最高可支援至4K解析度的影片即時轉碼。


記憶體支援方面,這款DS716+只有內建一組SO-DIMM DDR3L記憶體插槽,並且在出廠時就會預載一支2GB容量的DDR3L記憶體。

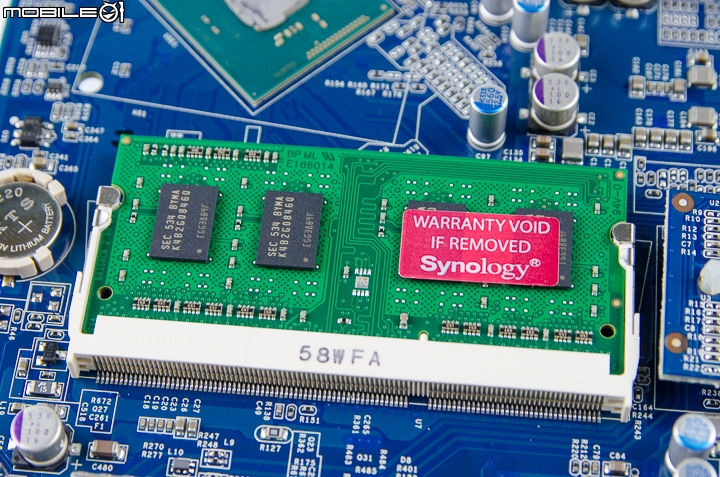

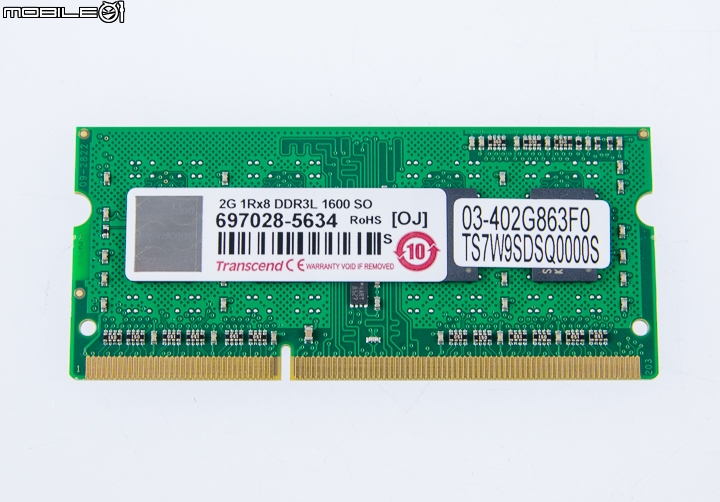

機身預載的DDR3L記憶體是創見推出的DDR3L-1600記憶體,容量為2GB。

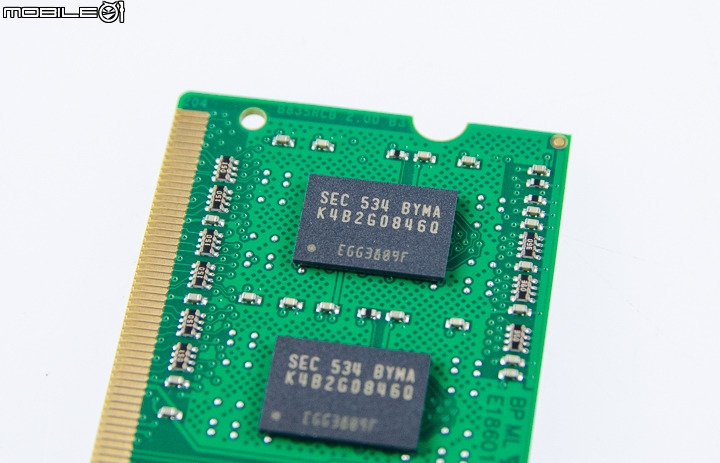

這款記憶體上一共搭載了8顆由Samsung製造的DDR3L記憶體顆粒,詳細型號為K4B2G0846Q。

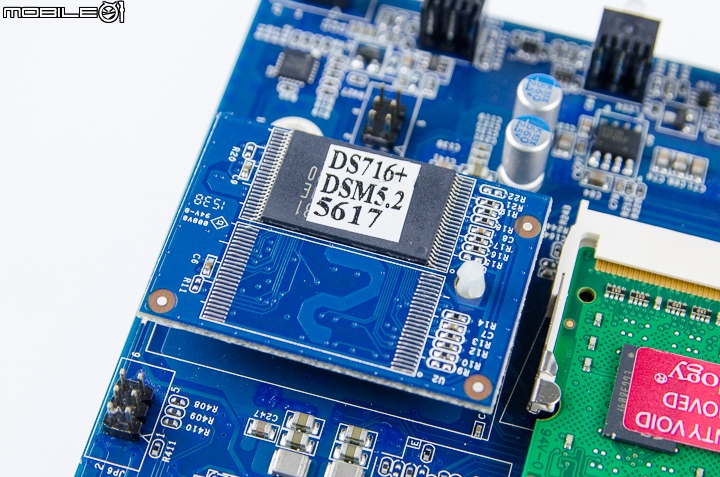

在記憶體插槽旁邊可以看到主機板上還有安裝一個小容量的儲存裝置來儲存機身韌體。

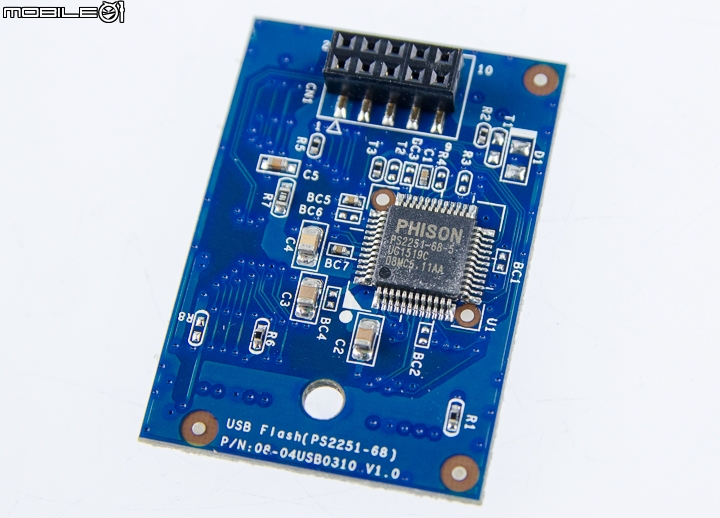

這片儲存裝置上搭載的是PHISON推出的PS2251控制晶片。

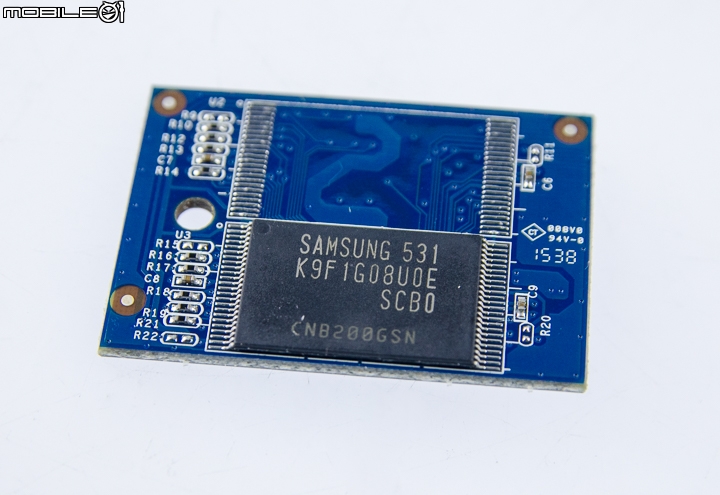

機身內建的儲存裝置上,有搭載一顆Samsung推出的K9F1G08U0E,容量為128MB。


這款NAS上的SATA傳輸埠以及部分I/O埠都是透過PCIe介面轉接。

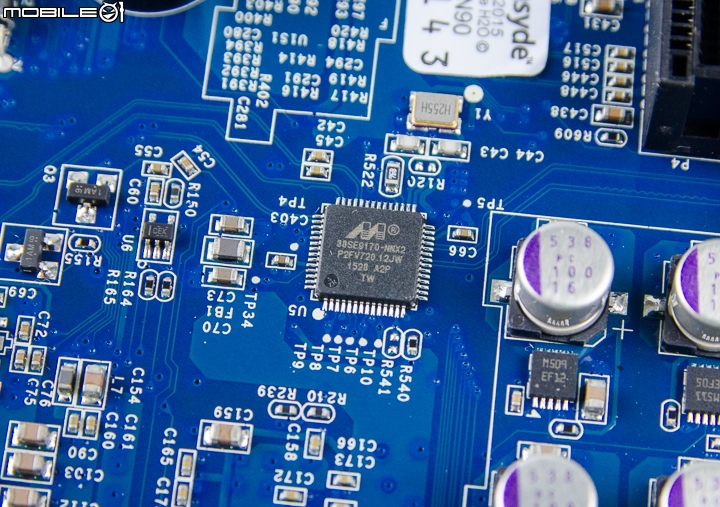

機身的兩組SATA傳輸埠是透過Marvell推出的88SE9170晶片轉接。

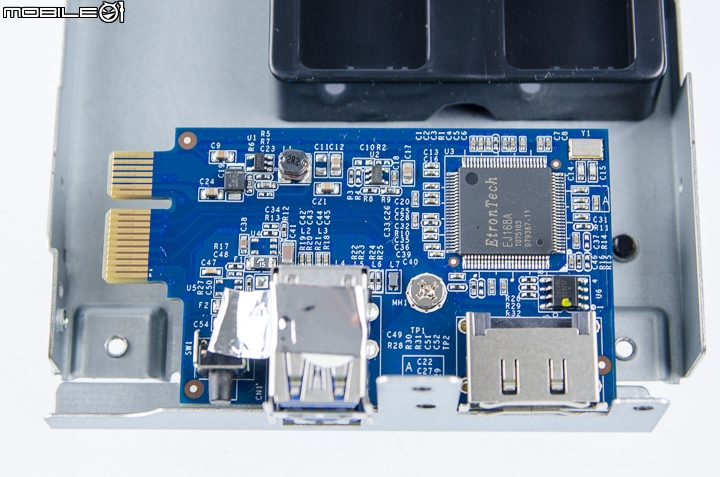

在機身背面的USB3.0傳輸埠和eSATA傳輸埠是透過另外一片電路板來轉接。

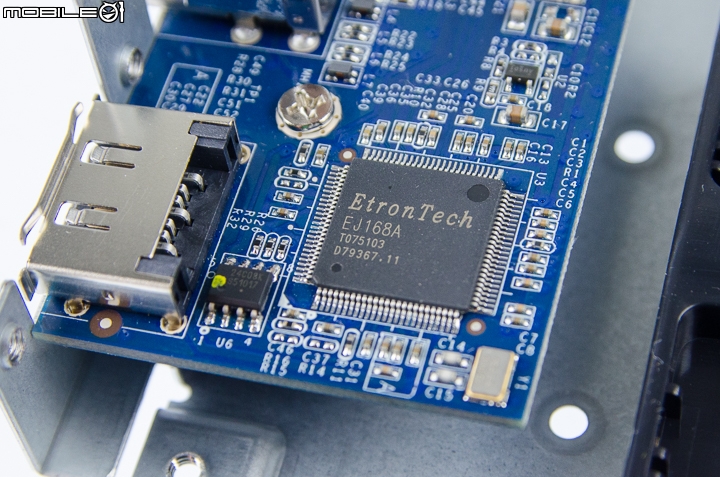

背板的USB3.0傳輸埠是透過一顆EtronTech推出的EJ168A晶片擴充。

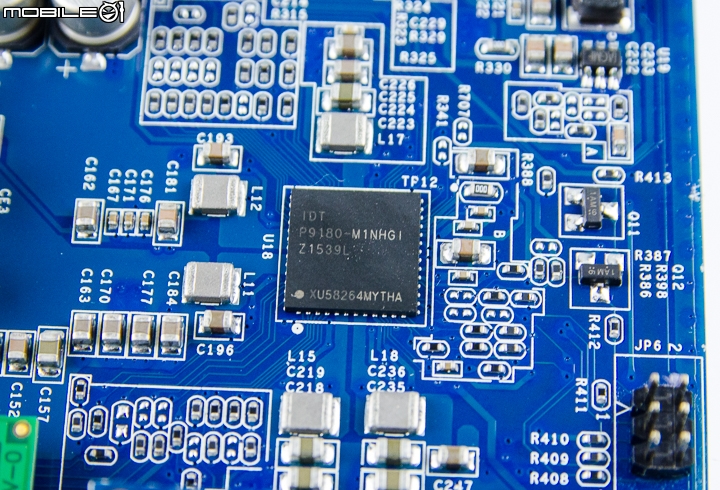

這款NAS上有加入一顆IDT推出的P91802電源管理晶片。

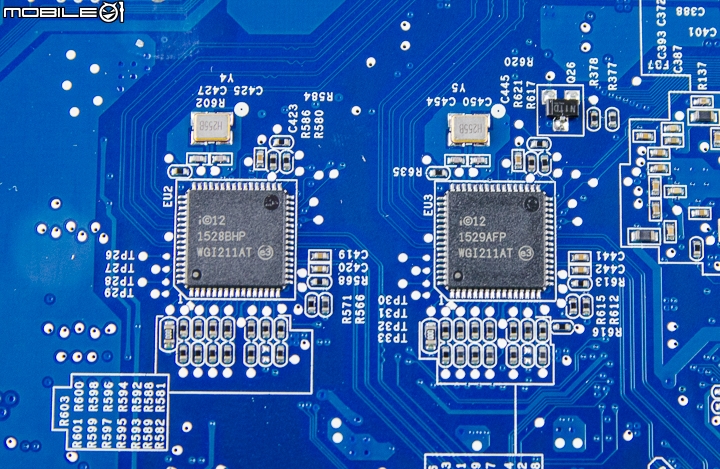

翻到電路板背面後,可以看到這款DS716+機身上的兩組RJ45網路埠都是採用Intel推出的WGI211網路控制晶片,最高傳輸頻寬皆可達到1Gb。


功能應用介紹

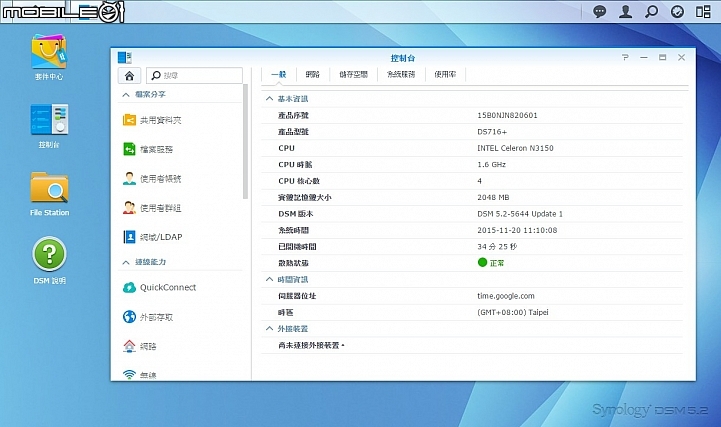

看完硬體規格之後,接著就裝上硬碟來實際試用一下吧!由於這款DS716+才剛推出沒多久,目前搭載的DSM作業系統仍然只有5.2版,還沒有辦法升級試用6.0 Beta版,所以關於一些DSM5.2左作業系統的基本操作這次就不多做介紹,若是有興趣的話,可以參考小編之前的文章內容,這次就介紹一些跟之前產品比較不一樣的功能吧!



支援Btrfs檔案系統

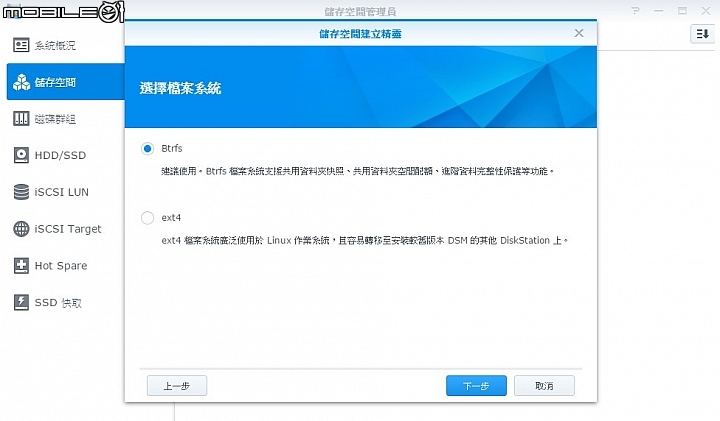

在設定儲存空間時,群暉這款DS716+除了可以選擇ext4檔案系統之外,亦能夠支援Btrfs檔案系統,並且還能夠支援資料夾快照功能,讓儲存裝置的檔案多一份保護。



支援資料夾快照備份功能Data Protect Manager

這款DS716+所搭載的DSM作業系統中,已經有預設安裝一個叫做Data Protect Manager的套件軟體,可以讓使用者快速設定資料夾的快照與還原功能。這次所提供的快照備份功能跟一般檔案備份比較不同的地方,就是備份檔案時,只會在資料夾中生成快照檔,不需要像傳統備份多複製一分檔案,這樣一來不僅可以讓備份作業更加快速,而且系統生成的快照檔案也比傳統備份所佔用的硬碟空間少了許多,讓使用者能夠有更彈性的儲存空間配置。

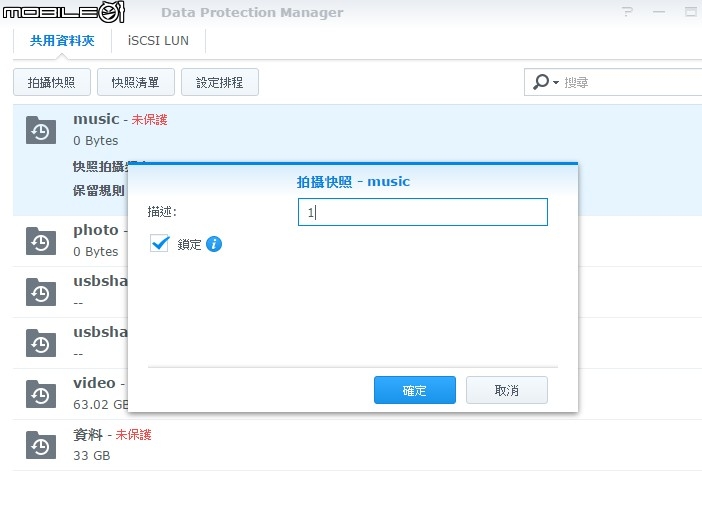

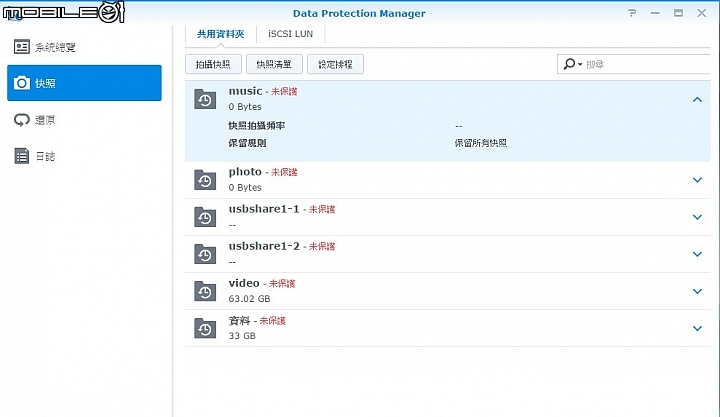

拍攝快照時,主要是以資料夾為單位,使用者選定需要保護的資料之後,按下上面的拍攝快照功能鍵就可以完成備份作業。不過,有一點要注意的地方,雖然上面的列表會出現USB外接儲存裝置,但實際上因為檔案系統格式的關係,是沒辦法支援快照備份功能,或許之後可以直接隱藏這些無法使用快照功能的資料夾選項,比較不會讓使用者混淆。

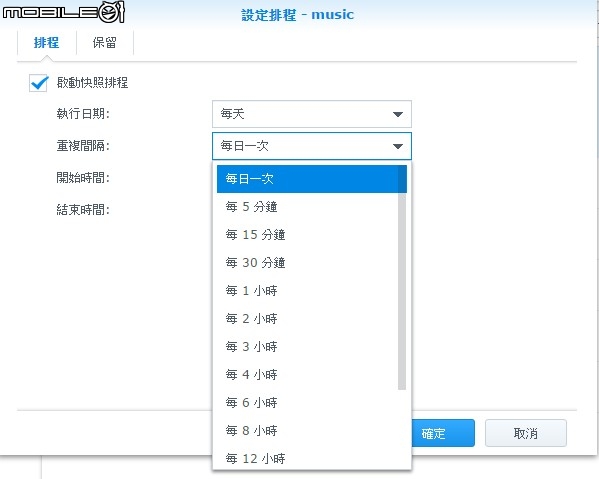

群暉這次所提供的快照備份功能,也有支援排程的功能,可以讓系統週期性地自動生成快照檔案,間隔最短可以每5分鐘就拍攝一個快照,最長可設定每日一次快照。

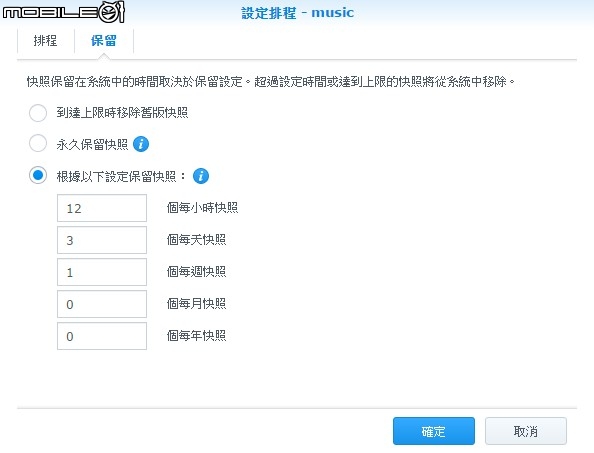

系統中有提供了三種快照保留規則,一個是當快照數量達到上限(最多256個)時,系統就會自動刪除時間最早的快照版本,或者也可以永久保留快照檔案。而第三種保留方式,則是可以讓使用者自訂規則,可依年、月、日、周、天或是小時為單位來設定保留的快照數量。

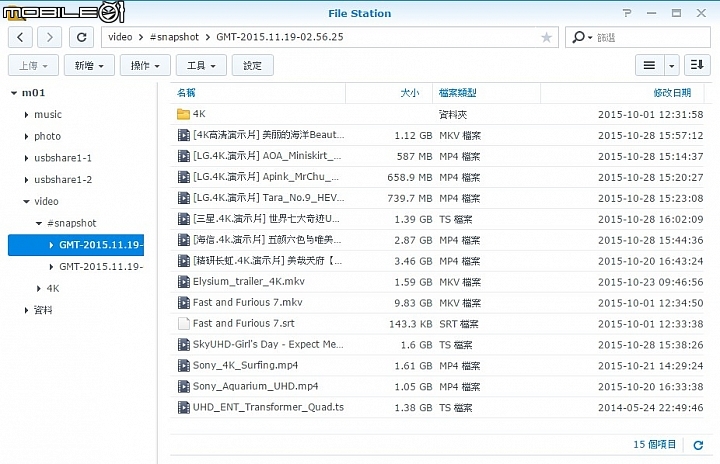

拍攝快照之後,在資料夾內也可以直接預覽生成的快照檔案,而且直接點選快照檔時,也能夠直接查看快照檔內的資料夾內容,這樣一來,當有需要還原檔案時,就可以更快速知道選擇哪個適合的快照檔。

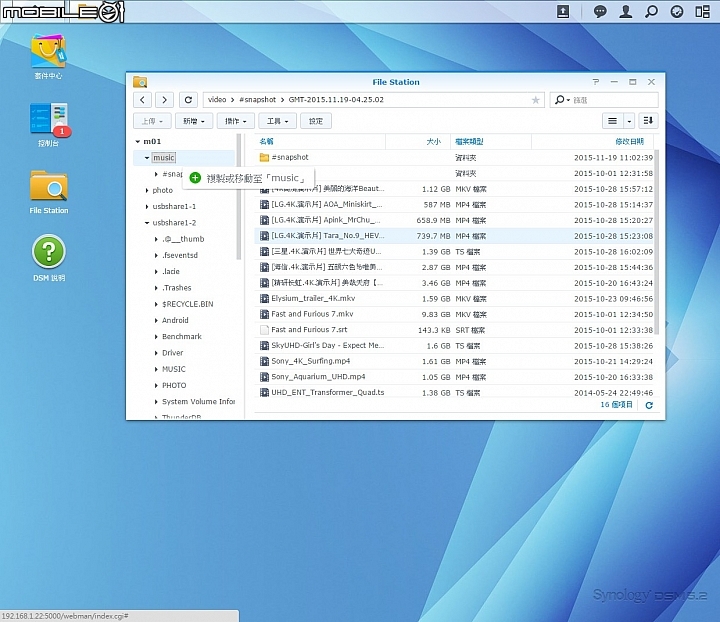

使用快照備份還有一個比較方便的地方,就是還原檔案的時候,也不一定要整個資料夾還原,要是看到快照檔內有要救援的資料檔案,只要直接拖拉複製到本機資料夾就可以,這樣就不會連其它檔案都一起還原,使用起來更方便一點。



SSD快取功能支援

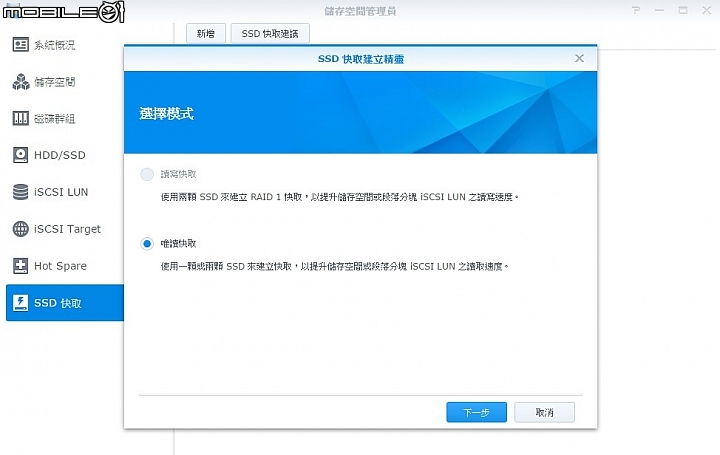

在儲存應用方面,這款DS716+也有支援SSD快取功能,可以將其中一個硬碟空間安裝SSD固態硬碟來作為快取空間,讓儲存裝置傳輸效能更快速穩定。不過,因為這款儲存裝置只有兩個硬碟空間,所以要是真的有需要用到這個功能的話,可能得加裝DX513或是DX213硬碟擴充套件才會有比較充足的空間應用。



Link Aggregation網路聚合功能支援

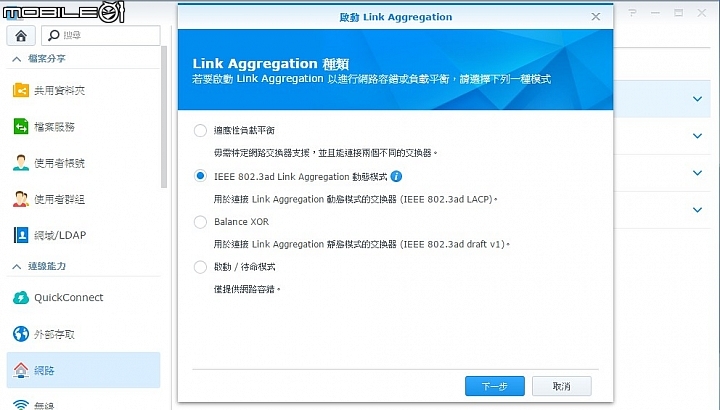

在這款DS716+機身上,有特別提供了兩組Gigabit頻寬的RJ-45網路埠,而且透過控制台的網路設定功能,便可以開啟Link Aggregation網路聚合功能,讓兩個原本各自只有1Gbps頻寬的網路埠結合成1個2Gbps頻寬的網路埠,提昇網路儲存裝置的傳輸效能。除此之外,設定頁面中也可以選擇負載平衡或是讓一組RJ-45網路埠作為備用網路的待命模式,使用者可以依照自己的需求來設定最適合的應用模式。



High Availability叢集功能支援

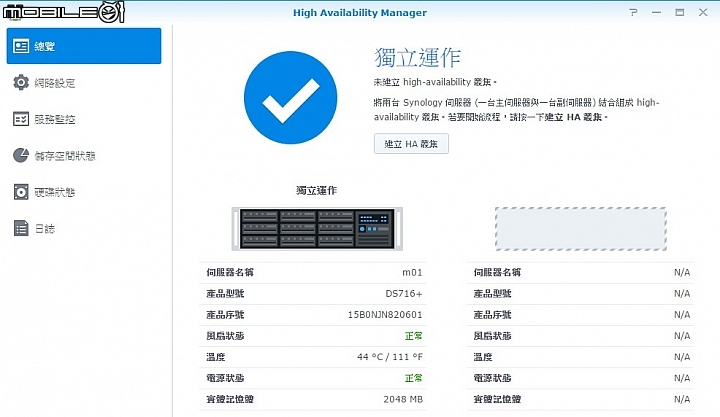

這款DS716+針對企業應用方面,也有提供了High Availability叢集功能,可以將兩台群暉的NAS或伺服器設定主副裝置,當主伺服器突然故障或是斷電時,副伺服器便能夠馬上銜接,讓網路服務可以繼續作業。


傳輸效能與耗電量測試

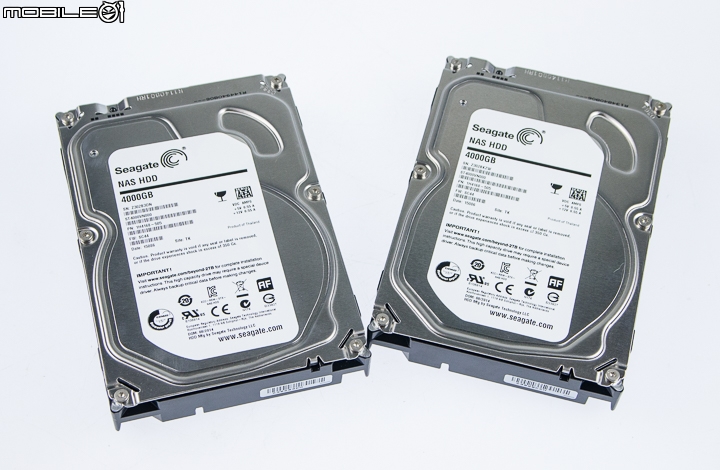

最後就來看一下這款NAS的實際傳輸效能以及耗電量表現。測試傳輸效能時所搭配的兩顆硬碟皆是Seagate推出的NAS HDD 4TB硬碟,並且是採用群暉自家的SHR陣列模式來進行測試。實際測試時,主要是透過FastCopy軟體來傳輸容量大小都是16GB左右的相片資料夾和單一壓縮檔,並且會測試從NAS傳輸至PC以及從PC傳輸至NAS時的實際效能表現。


底下是這次電腦端的硬體零組件清單,先給網友們做個參考。

處理器:Intel Core i7-6700K
主機板:技嘉GA-Z170X Gaming 7
硬碟機:OCZ VECTOR 150 240GB
記憶體:金士頓DDR4-3000 4GBx2
電源供應器:技嘉ODIN 1200W
作業系統:Windows 10 64位元專業版

傳輸效能測試

單一大檔傳輸測試

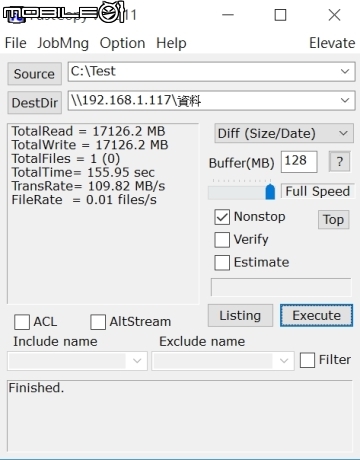

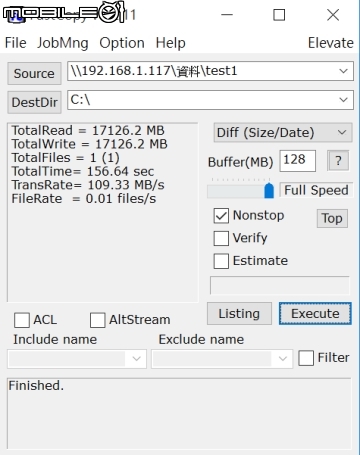

實際使用FastCopy軟體選取檔案大小約16.7GB的單一壓縮檔從電腦端傳輸至NAS時,傳輸速度大約可以達到109.82MB/s左右,傳輸時間約耗費155.95秒左右。一樣使用FastCopy軟體選取同一個檔案大小的單一壓縮檔從NAS傳輸至電腦端時,傳輸速度大約是109.33MB/s左右,傳輸時間約耗費156.64秒左右。



多檔案資料夾傳輸測試

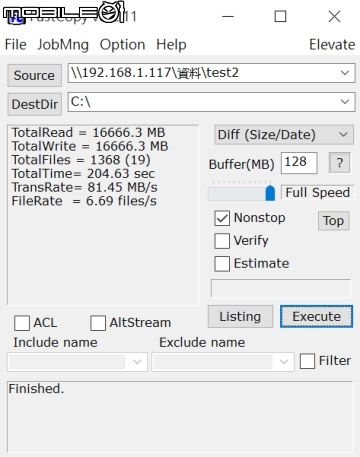

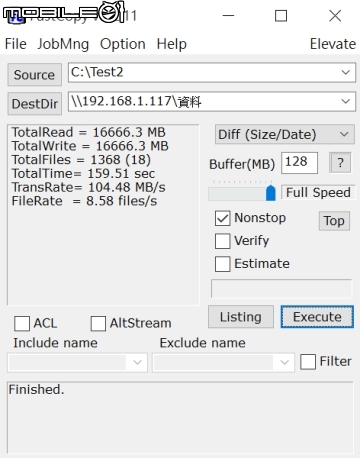

實際使用FastCopy軟體選取一個檔案數量1368個,總容量約16.2GB的資料夾從電腦端傳輸至NAS時,傳輸速度大約是104.48MB/s左右,傳輸時間約耗費159.51秒左右。一樣使用FastCopy軟體並選取同一個資料夾從NAS傳輸至電腦端時,傳輸速度大約是81.45MB/s左右,傳輸時間約耗費204.63秒左右。



實際耗電量測試

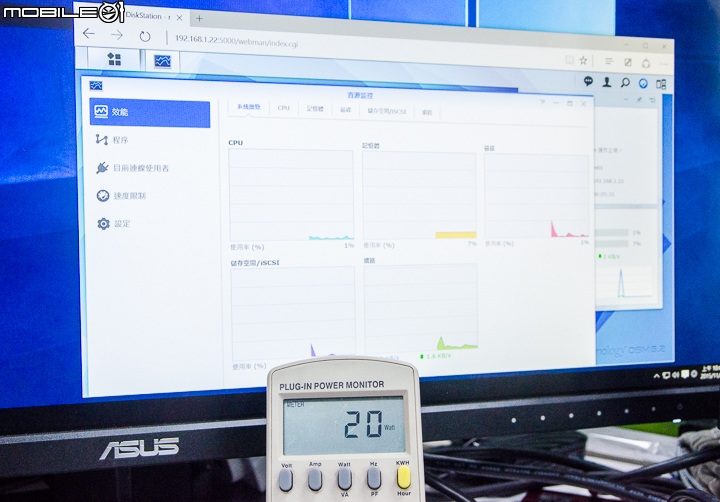

當系統在待機狀態時,DS716+儲存裝置的總耗電量大約是20瓦左右。

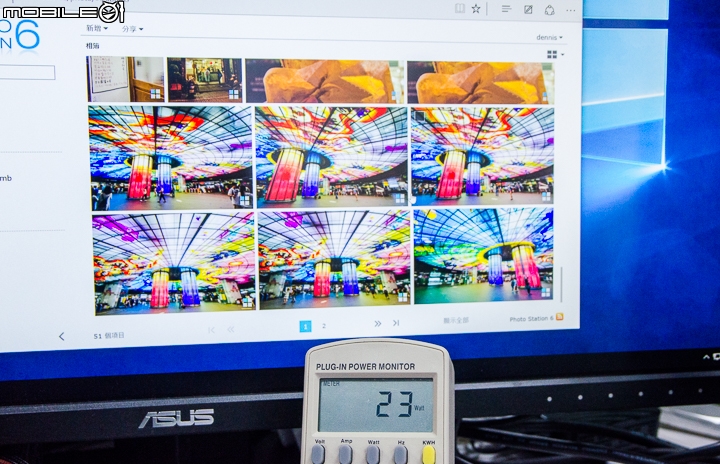

直接將照片檔案複製到DS716+上,讓NAS自動執行相片轉檔作業時,DS716+儲存裝置的總耗電量大約會在26瓦左右。

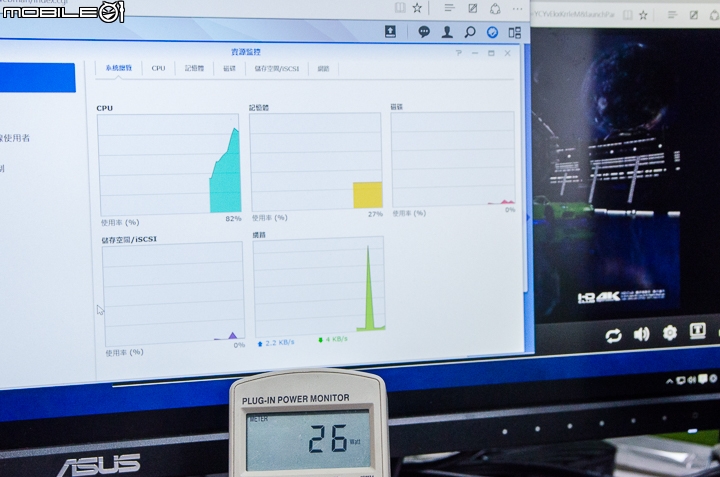

實際串流4K影片並執行即時轉碼功能時,DS716+儲存裝置的總耗電量大約是25~26瓦。



試用總結

在效能方面,這款DS716+單使用一個傳輸埠時,讀取或寫入的傳輸效能幾乎都可以達到100MB/s上下,而且又能夠支援網路聚合功能,就2Bay的機種來說,傳輸效能表現算是相當不錯。另外,針對資料備援應用方面,由於這款NAS可支援Btrfs檔案系統,因此也能夠支援快照備份的功能,比起傳統備份方式不僅更快速,也能夠減少硬碟空間的佔用率。至於多媒體應用方面,在新款處理器的加持下,讓這款DS716+能夠支援至4K解析度的影像即時轉碼,或是同時進行三路Full HD影片級時轉碼的功能,比之前的機種更能夠應付多人同時串流影片。不過,這次在DS716+上所搭載的處理器雖然能夠支援4K影片的硬解功能,但仍然沒有導入HDMI輸出埠,只能透過網路埠來串流影像,對於想要直接連接電視播放影片的使用者來說,或許就有些可惜了。
