微星在搭載Intel B150晶片組的主機板產品線中,有推出了一款B150M MORTAR。雖然說這款主機板是採用M-ATX的尺寸,但硬體規格方面仍然有提供M.2以及SATA Express的傳輸介面,以增加儲存設備搭配的選擇性,而且在主機板上還有特別設計了簡易除錯燈號,當電腦無法開機時,就可以透過這個燈號顯示快速找到是哪個部分的零組件發生問題。另外,微星這款主機板也有搭配自家的Command Center、Gaming APP以及Gaming Lan Manager等軟體,可提供硬體運作狀況監控、顯示色彩調校、鍵盤滑鼠快捷熱鍵以及網路頻寬管理等功能應用。

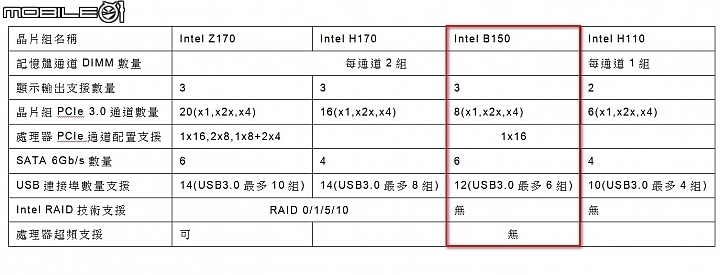

看到這款主機板之前,先提供一張Intel Z170、H170、B150以及H110等晶片組的規格比較表,讓網友們可以做個參考。


微星B150M MORTAR主機板開箱與規格介紹

微星這次推出的B150M MORTAR主機板包裝不僅採用了綠色的外盒包裝,上面還印有一些軍用品的圖案,感覺是要與自家的主打的軍規用料做個呼應。


外盒背面除了這款主機板的重點規格表之外,還有印上4K輸出支援、軍規供電用料、EZ Debug LED以及Gaming LAN軟體等重點特色說明。

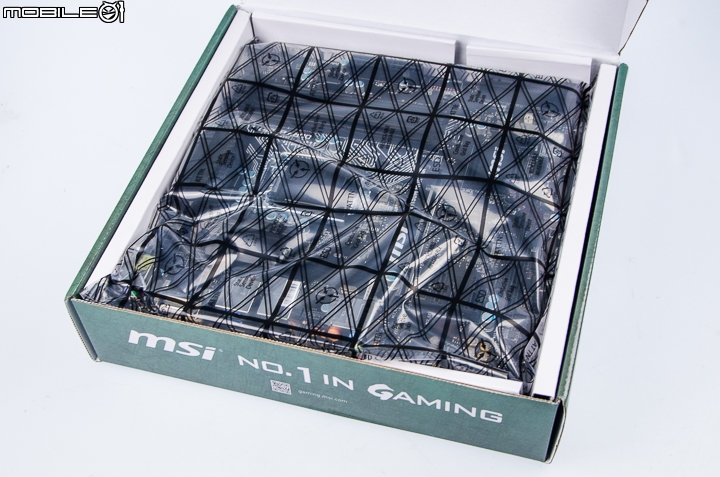

打開外盒上蓋就會直接看到用靜電袋裝起來的主機板,而底下空間還有一些隨附的配件。

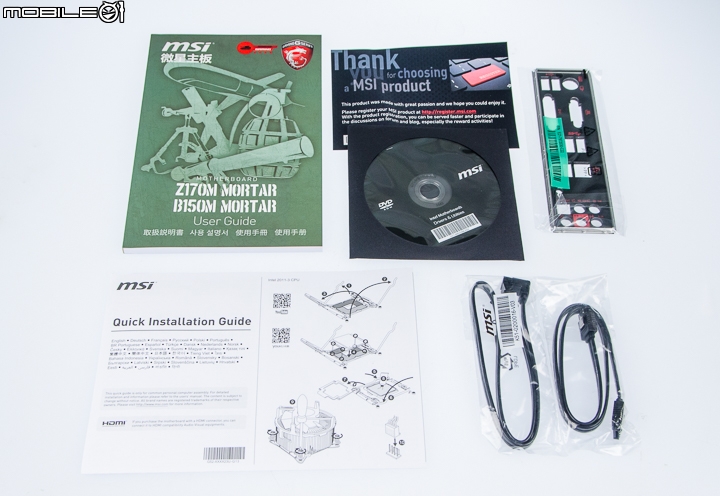

隨附的配件包含了紙本使用手冊、快速安裝說明、驅動軟體光碟片、I/O背檔板以及兩條SATA傳輸線。

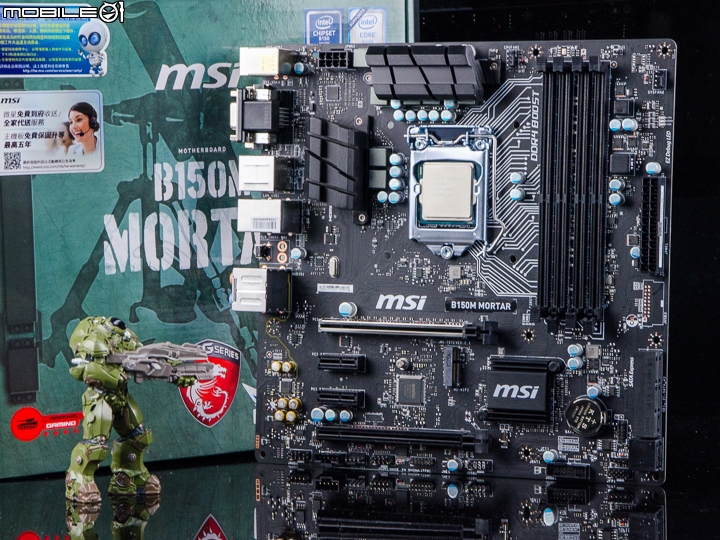

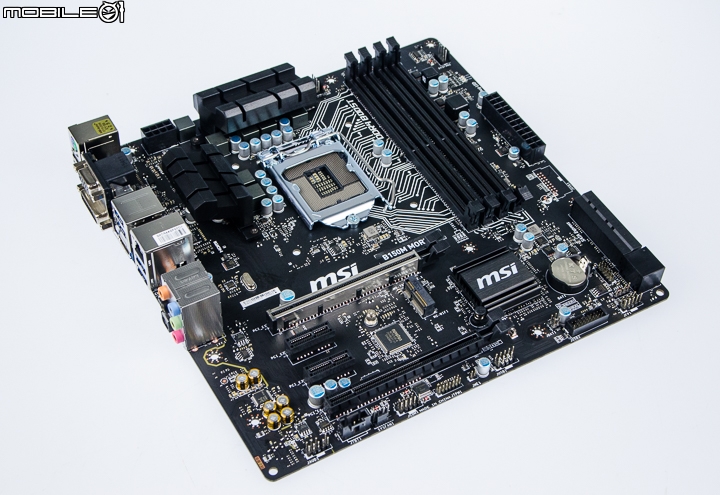

這款主機板的尺寸是採用M-ATX的規格,而且主機板上的散熱片以及擴充插槽等裝置,皆是採用了黑色的設計。

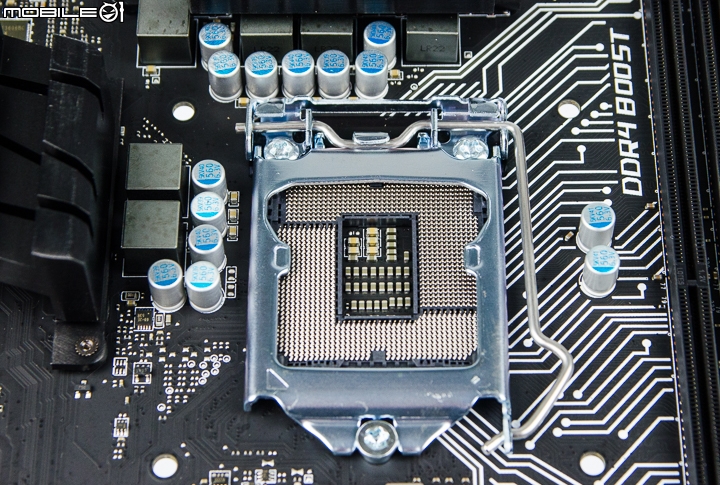

這款主機板可支援LGA1151腳位的Intel Skylake處理器,而且針對處理器的供電部分,則是採用了四相供電設計。

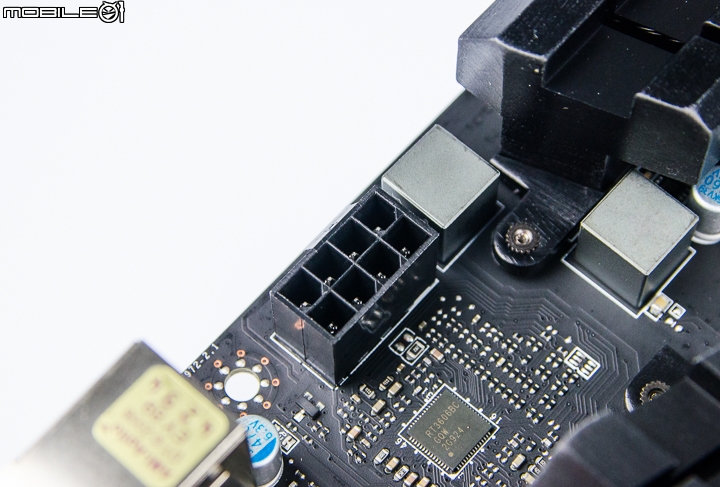

處理器的供電接頭是採用8Pin的電源設計。

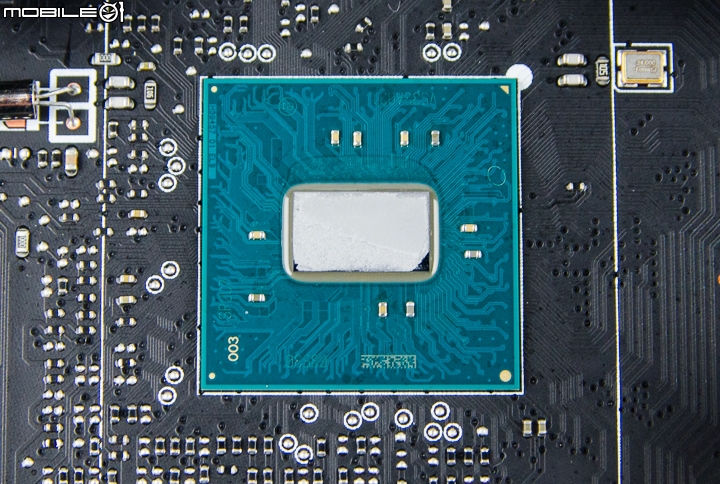

卸下散熱片便能夠看到這款主機板所搭載的Intel B150晶片組。

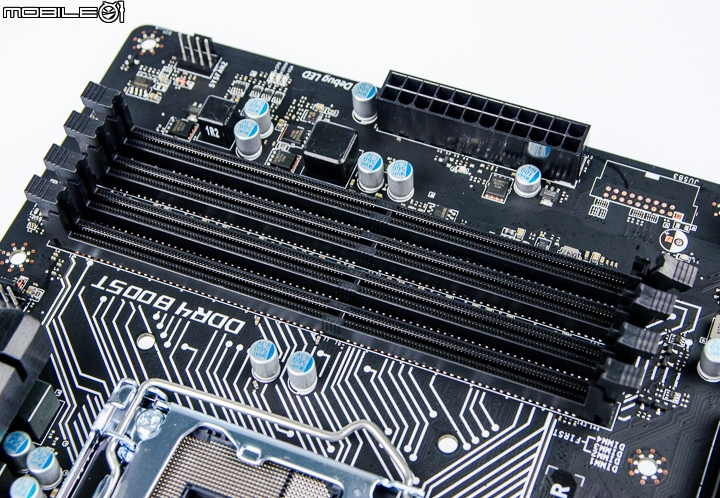

這款主機板上一共設置了4組DDR4記憶體插槽,可支援雙通道傳輸技術以及最高2133MHz的運作時脈規格。


擴充支援方面,主機板上一共內建了兩組PCIe3.0x16和兩組PCIe3.0x1的擴充插槽,而且在第一組PCIex16的插槽上,還有特別加上鋁質金屬外殼來增加強度,減少因為顯示卡重量而造成插槽斷裂或損壞的情況發生。

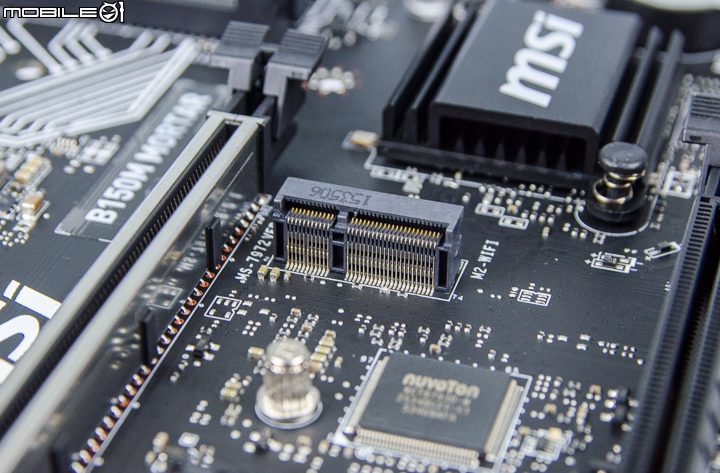

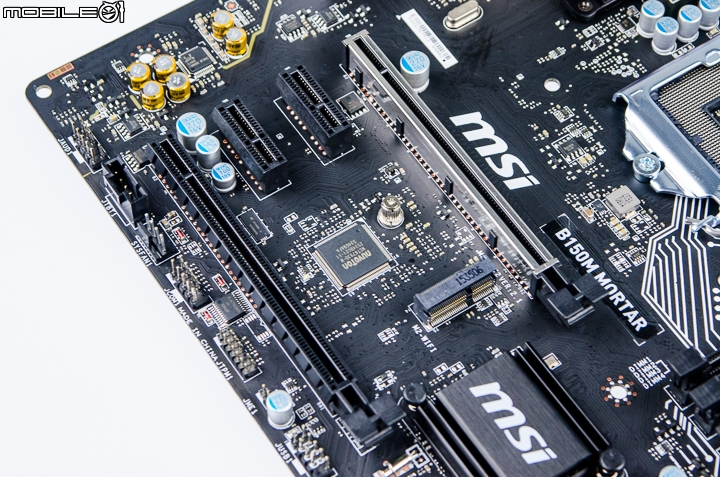

在兩組PCIex16的擴充插槽中間,還有設置了一組M.2介面的擴充插槽,不過因為規格是2230 Key E,所以只能安裝WiFi網路卡。

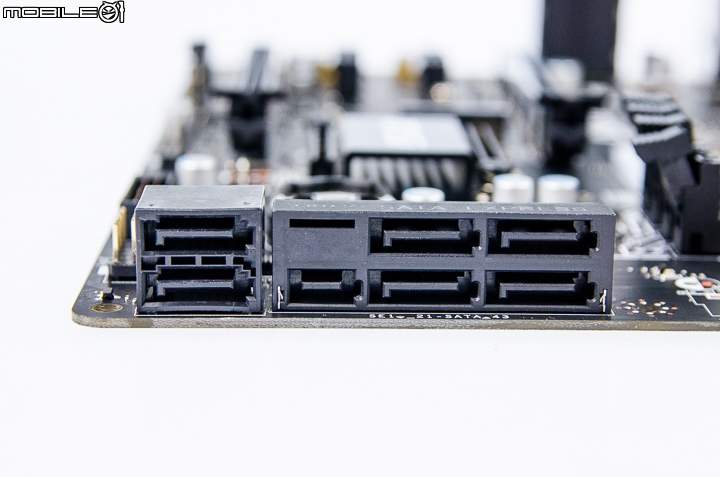

儲存規格方面,主機板上除了有提供M.2插槽之外,側邊還有設置一組SATA Express和4組SATA 6Gb/s傳輸埠。若是沒有搭配SATA Express裝置的話,也可以作為兩組SATA 6Gb/s傳輸埠使用,最多可安裝6組SATA傳輸介面的硬碟裝置。

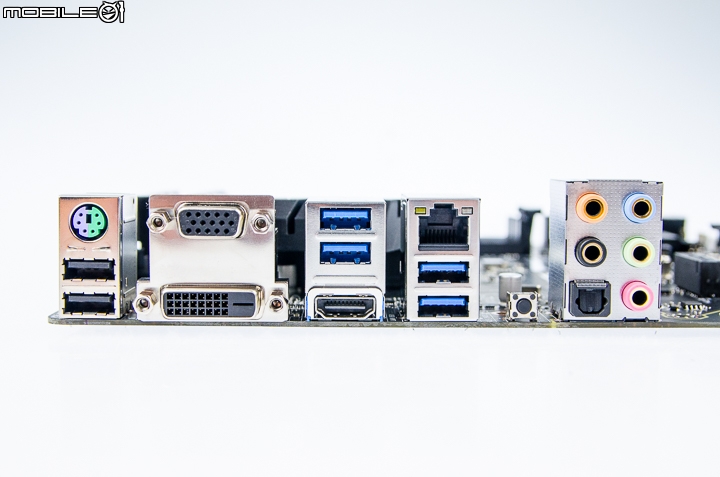

I/O支援方面,這款主機板上有提供了兩組USB2.0、四組USB3.0、一組鍵盤滑鼠共用的PS/2連接埠以及一組可支援Gigabit傳輸頻寬的RJ-45網路埠。至於影音支援的部分,在I/O背板上也直接設置了一組D-Sub、一組DVI以及一組HDMI影音,並且還有同時提供3.5mm和光纖介面的音效端子。另外,在音效端子和USB3.0傳輸埠的中間,也有特別設置了Clear CMOS按鍵,讓使用者可以快速將BIOS的設定還原至出廠預設值。

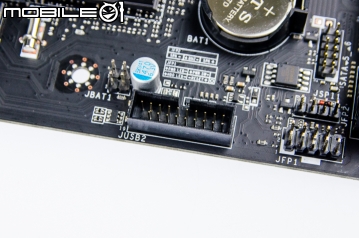

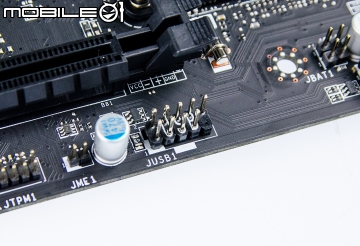

除了I/O背板上的USB端子之外,在主機板上還分別設置了一組19Pin的USB3.0和9Pin的USB2.0前置插槽,讓使用者可以再分別擴充兩組USB2.0與USB3.0傳輸埠。

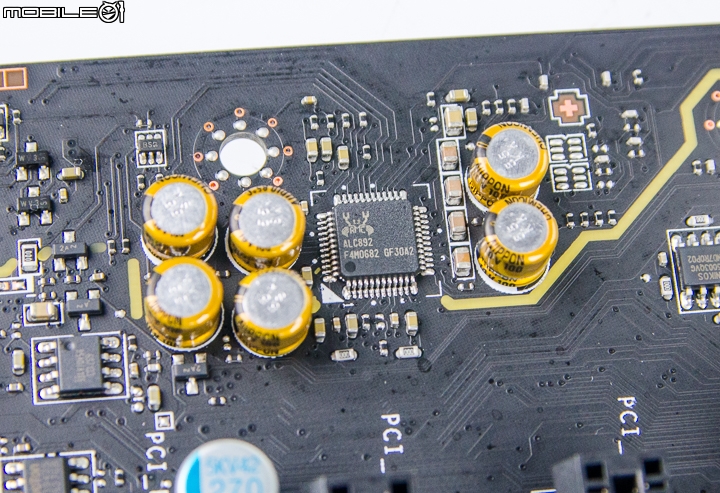

音效設計上,這款主機板搭配的是Realtek推出的ALC892音效晶片,可支援7.1聲道輸出。

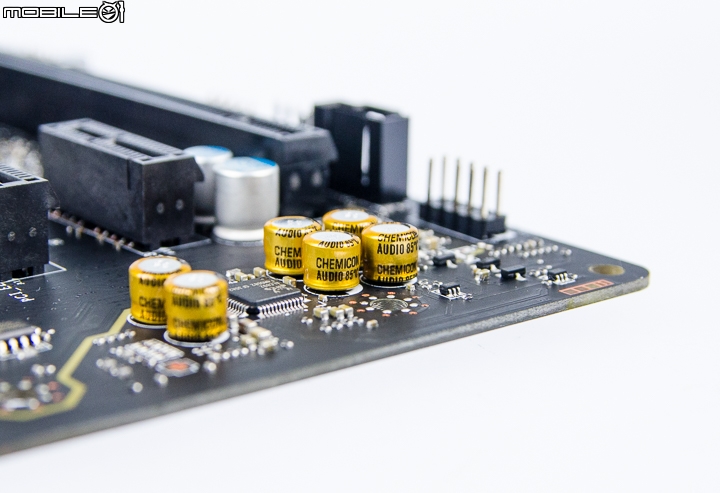

音效區域的電路也有特別搭配Nippon CHEMICON推出的音效電容。

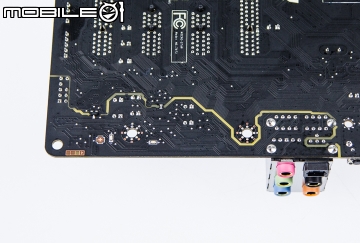

這款主機板的音效電路區域也有加入區隔設計,並且在電路板上還有嵌入LED燈,實際運作時會亮起紅色背光。

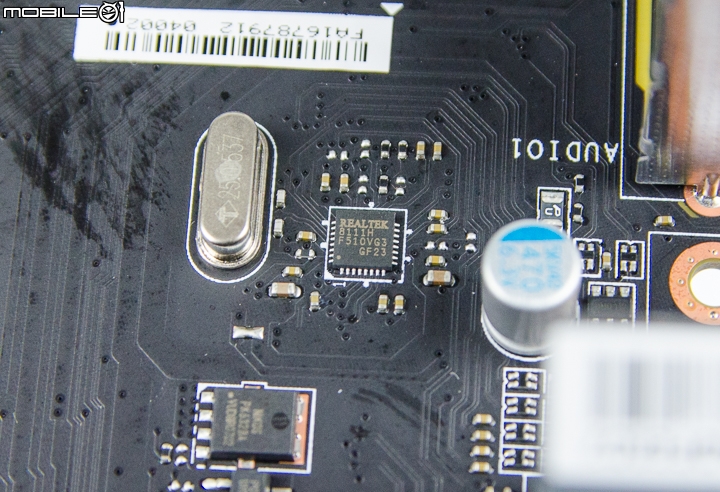

在背板上的RJ-45有線網路傳輸埠是透過Realtek推出的RTL8111H網路晶片控制,最高可支援至1Gb網路傳輸頻寬。

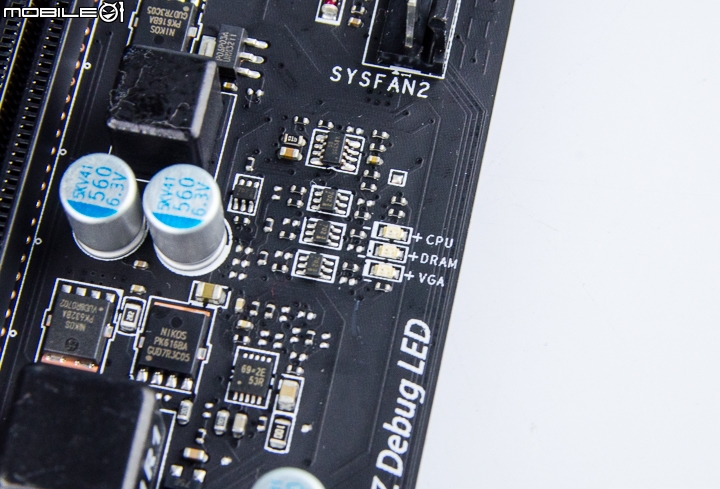

這款主機板雖然不像其它高階板有直接搭載Debug錯誤訊息代碼顯示裝置,但在主機板側邊上還是有設置了簡易版的Debug LED燈,當系統無法正常開機時,就可以透過這個燈號來判斷是處理器、記憶體或是顯示卡等零組件發生錯誤,讓使用者可以快速進行錯誤排除。


微星B150M MORTAR主機板隨附軟體介紹

Command Center調控軟體

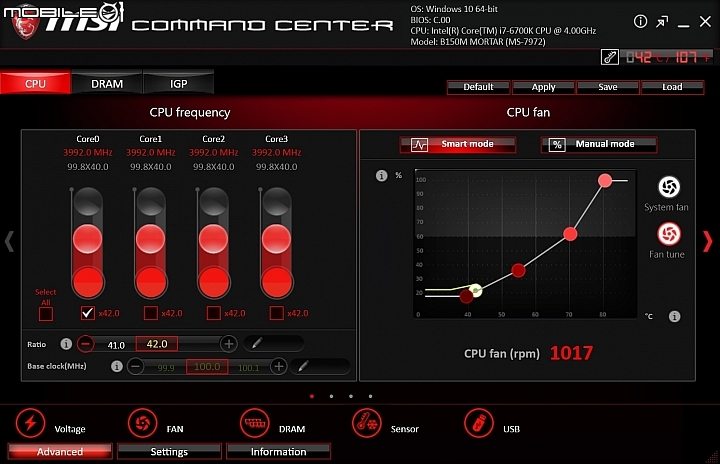

看完硬體規格之後,接著就來看一下這款主機板隨附的應用軟體吧!微星這次推出的B150M MORTAR主機板一樣有提供自家的Command Center調控軟體,可讓使用者用來查看或是調整處理器與記憶體的參數、電壓、溫度以及風扇轉速等設定。


在這個軟體內有提供了一些核心組件的資訊,方便使用者快速查看。

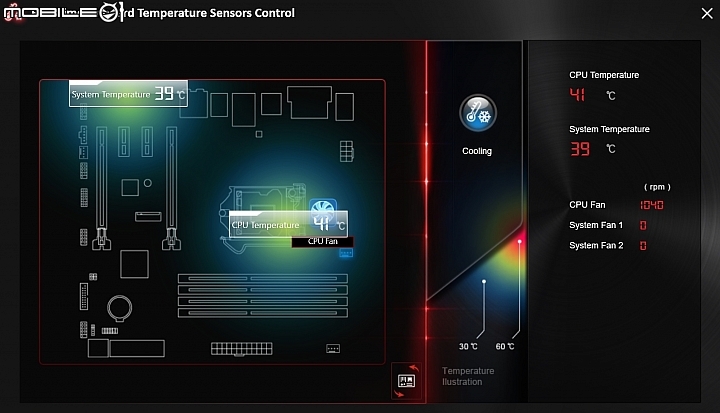

另外,溫度監控頁面也有提供一個主機板位置示意圖,讓使用者可以直接查看系統或是處理器的溫度與風扇轉速狀況。



Gaming App應用程式

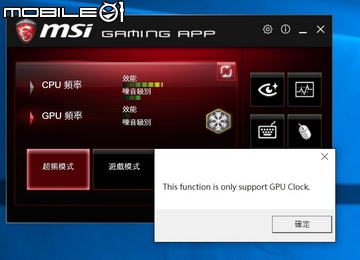

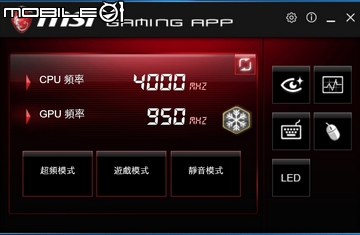

這款主機板也有支援微星針對遊戲應用所提供的Gaming App軟體。在這個軟體的主畫面有設置了超頻、遊戲以及靜音三個使用模式,可以快速設定處理器以及顯示卡的運作時脈。不過,因為B150晶片組的限制,這邊的超頻模式只能適用於顯示卡。另外,在主畫面上有設置了一個雪花圖案的按鍵,點擊之後就可以直接將主機板上的風扇開啟全速運轉模式來加強散熱。

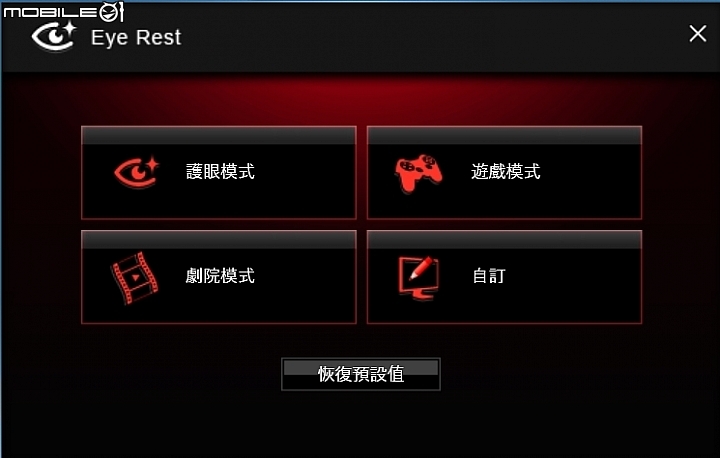

這個軟體主畫面的右側還有設置一些其它的功能選項,像是其中的Eye Rest功能則是可以用來調整色彩顯示,而且裡面已經有提供了護眼、遊戲以及劇院三種預設模式,讓使用者可依照當下情境快速設定。

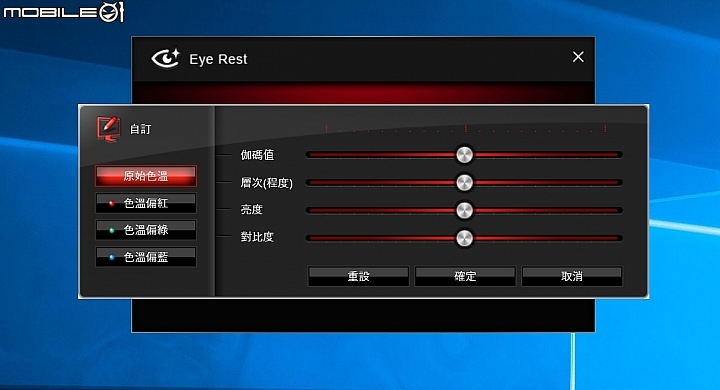

若是有需要進一步調整顏色的話,在自訂模式內還可以分別設定紅、綠、藍三色的伽瑪值、層次、亮度以及對比度等參數。

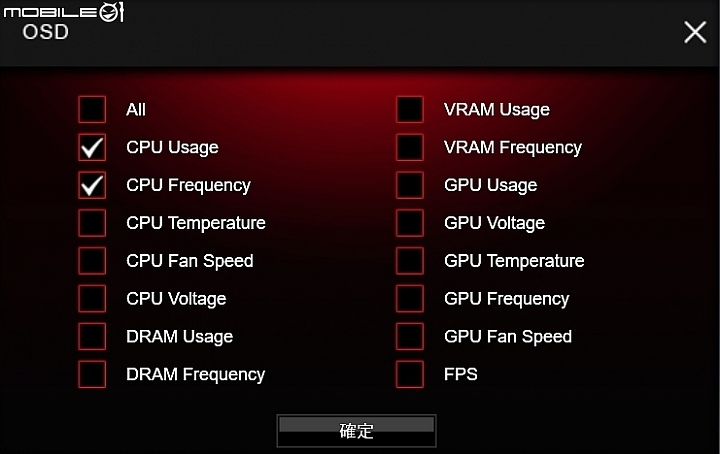

在Gaming APP軟體中所提供的OSD功能,主要是可以在遊戲或是應用程式的畫面中顯示勾選的硬體資訊,讓使用者在遊戲中也能夠隨時查看硬體的運作狀況。


實際開啟OSD功能後,畫面的左上角就會即時顯示使用者所勾選的硬體資訊狀況。

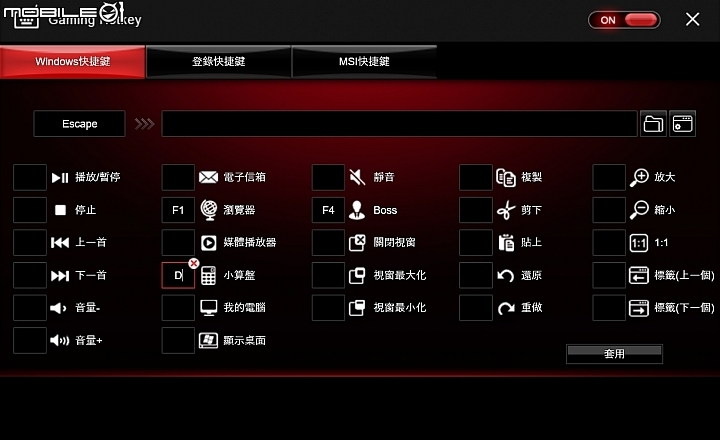

另外,在Gaming APP軟體裡面還有特別提供了一個叫做Gaming Hotkey的功能,可以用來設定一些鍵盤的快捷功能,所以即便使用者只是搭配一般的鍵盤,透過這個軟體就可以變成一個具有多媒體應用或是其它功能的鍵盤。

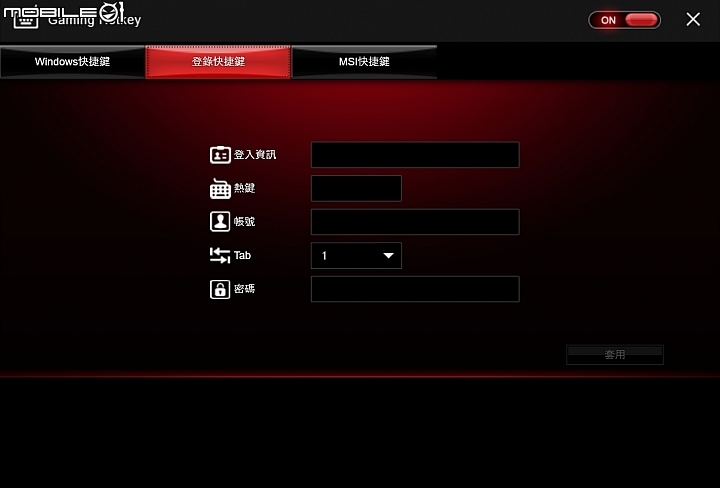

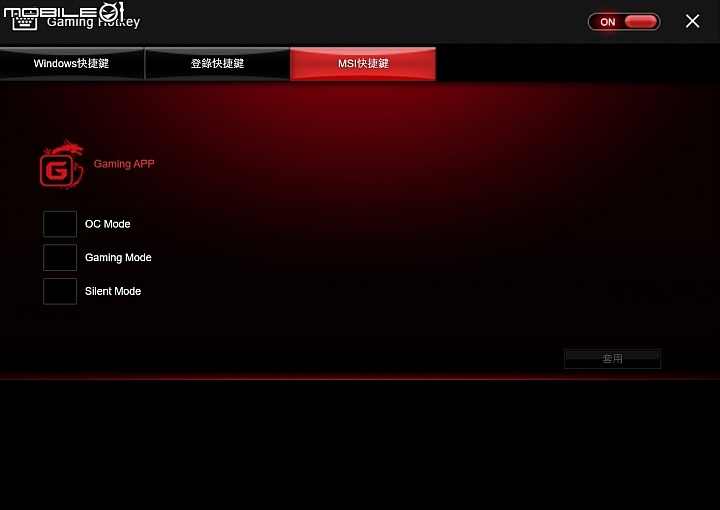

Gaming Hotkey中也可以設定快速登入以及一些微星提供的操作模式快捷鍵,讓有需要的使用者可以快速啟用。

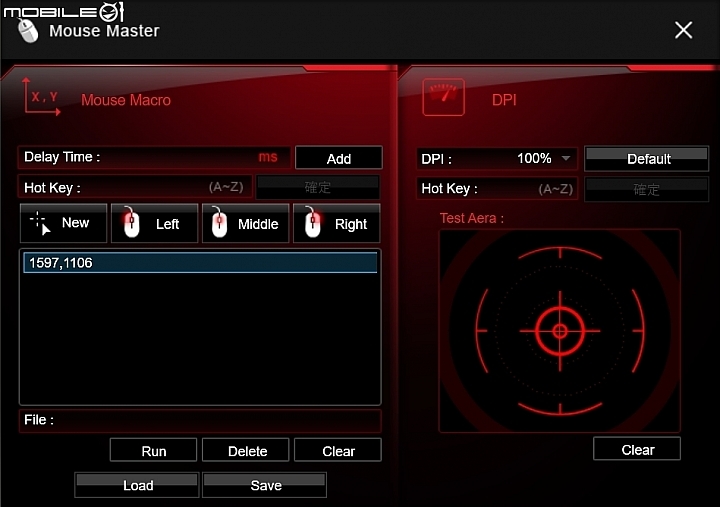

針對滑鼠應用的部分,這個軟體內也有提供Mouse Master的功能,可以用來設定滑鼠的巨集以及DPI參數。

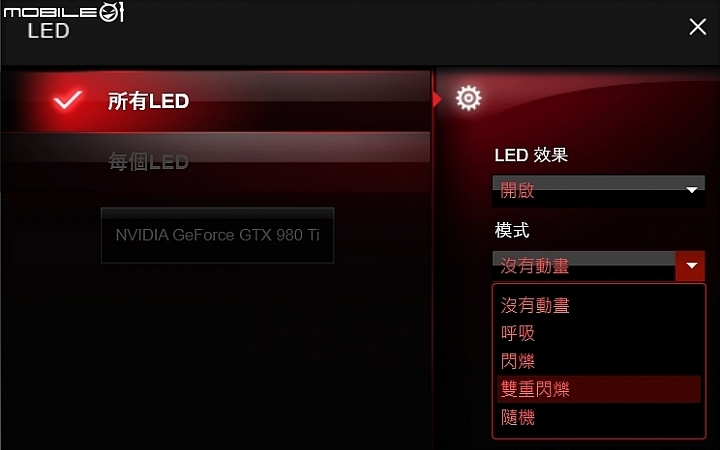

另外,在主機板上的LED燈也可以透過這個應用程式來設定開啟或是關閉。



Gaming Lan Manager網路頻寬管理軟體

針對網路應用的部分,微星這款主機板也有搭配一個叫做Gaming Lan Manager的網路頻寬管理軟體,可以針對不同的應用程式需來控管使用頻寬,讓玩家們在玩遊戲的時候,不會因為其它應用程式占用過多頻寬而造成網路遊戲的延遲。

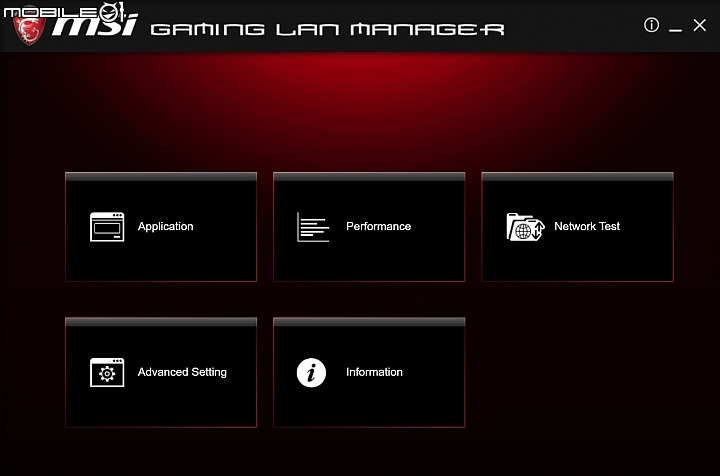

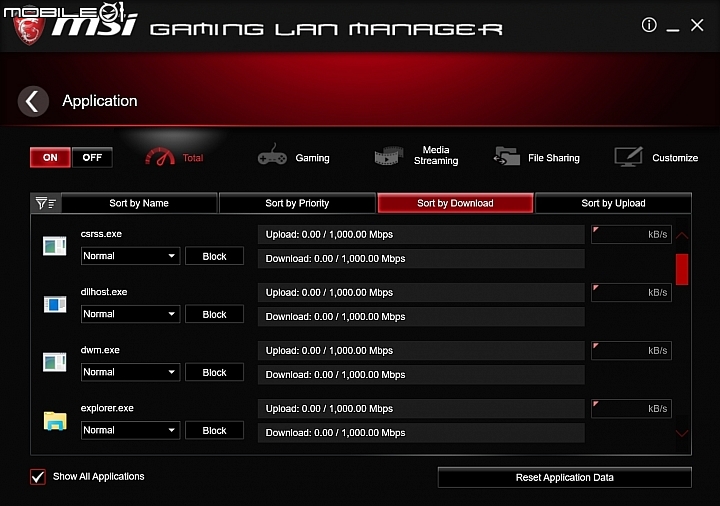

在軟體的設定介面中,有預設了遊戲、多媒體以及檔案分享四個預設模式,使用者可以依照使用需求快速切換,讓軟體自動針對不同應用來進行網路頻寬最佳化,或者也可以自己針對不同的應用程式來調整頻寬設定。

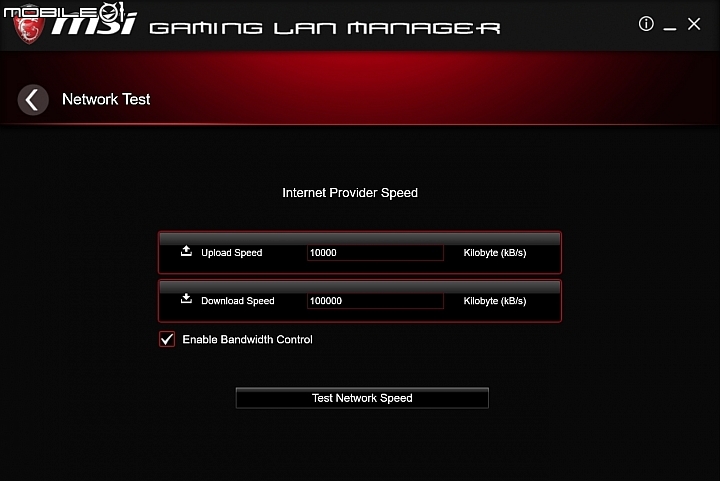

這款軟體內也有提供頻寬限制功能,可以讓使用者自己設定電腦的上傳或下載頻寬量。

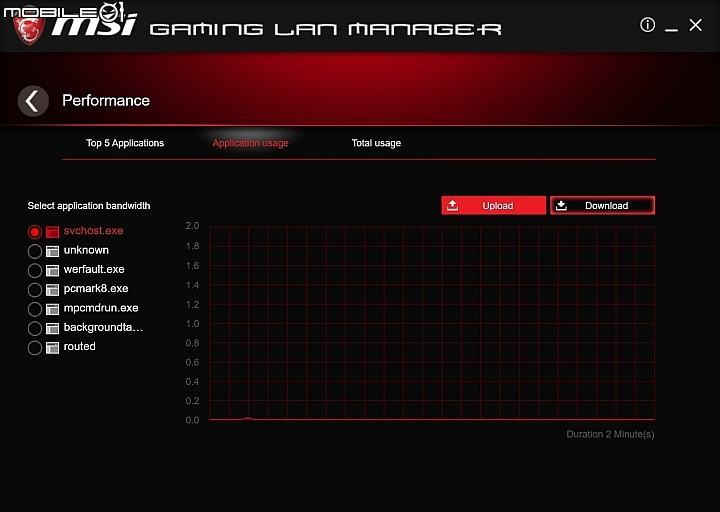

透過圖表化的顯示,使用者也可以即時查看電腦內各個軟體所使用的頻寬情況。



微星B150M MORTAR主機板效能測試

看完這款主機板的軟硬體介紹之後,最後不免俗還是要測試一下效能囉!底下是這次測試所搭配的零組件清單,先給網友們做個參考。

處理器:Intel Core i7-6700K
記憶體:金士頓HyperX DDR4-3000 4GBx2
顯示卡:微星GTX980Ti Gaming
系統主硬碟機:OCZ VECTOR 150 240GB固態硬碟
電源供應器:Gigabyte ODIN 1200W
作業系統:Windows 10 64位元專業版

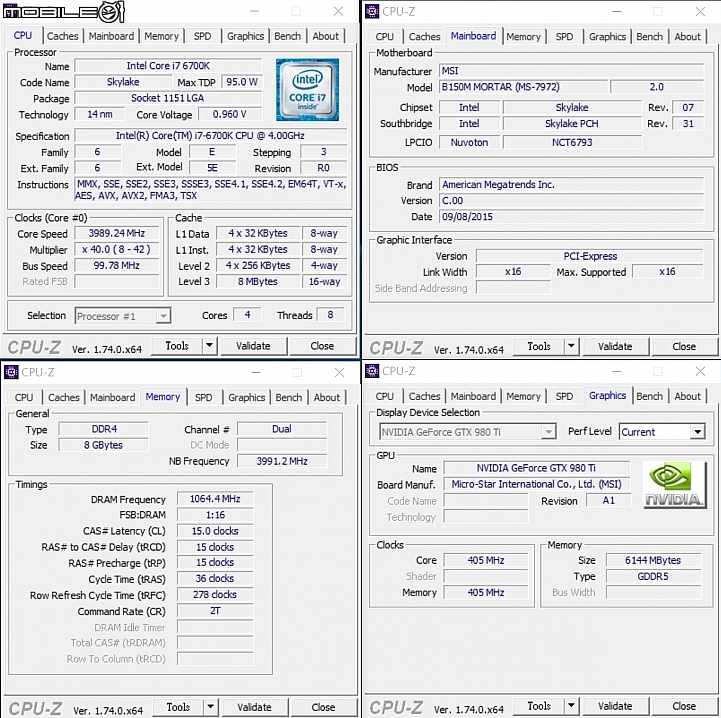

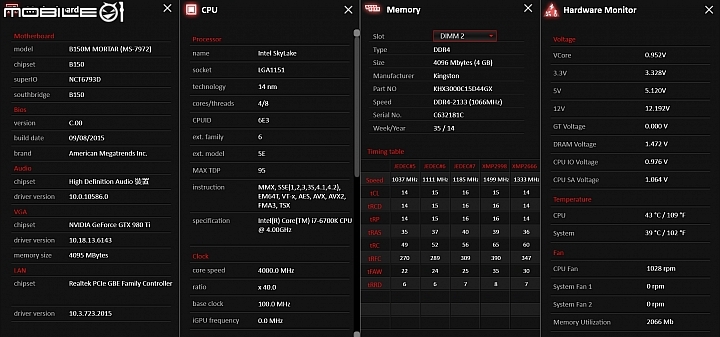

實際測試之前,先提供這次CPUz軟體的資訊頁面給大家做個參考。



處理器效能測試

CINEBENCH R15處理器效能測試軟體

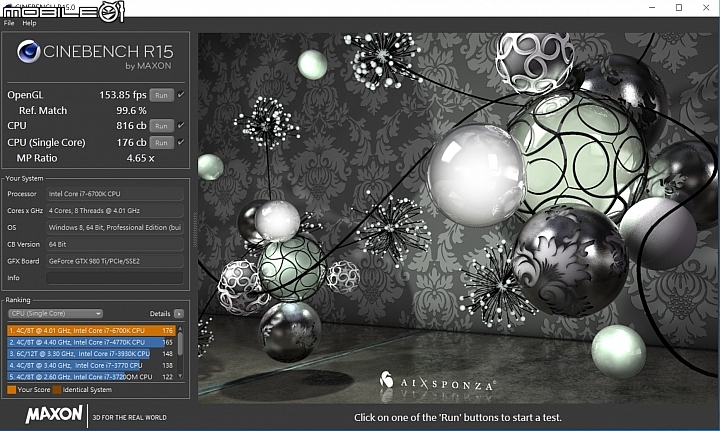

使用CINEBENCH R15軟體測試後,處理器的單核效能為176cb,多核心效能為816cb,OpenGL測試結果為153.85fps。


Neclearus Multi Core處理器效能測試軟體

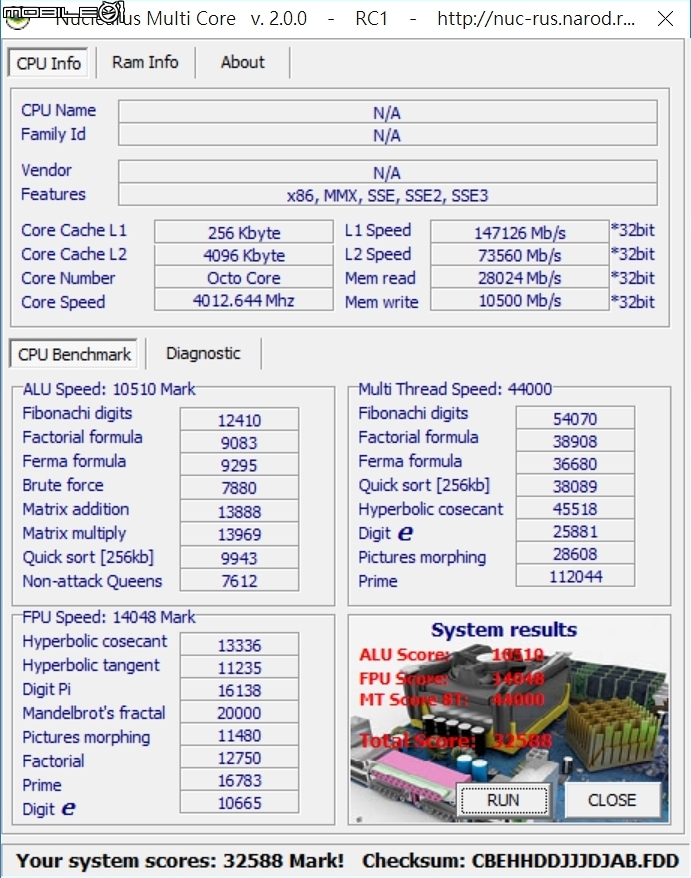

使用Neclearus Multi Core軟體測試後,處理器的測試結果總分為32588分。



X264 FHD BENCHMARK處理器轉檔測試軟體

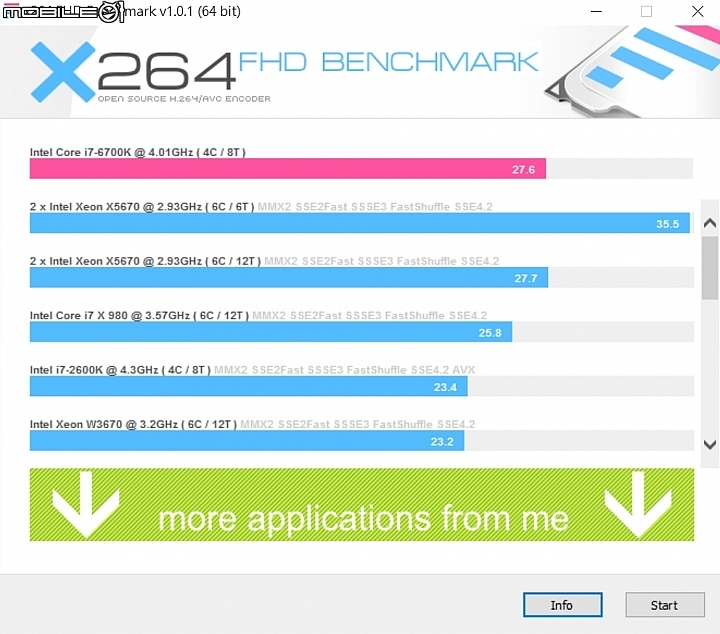

透過X264 FHD BENCHMARK軟體來測試處理器的轉檔效能時,測試結果為27.6fps。



顯示效能測試

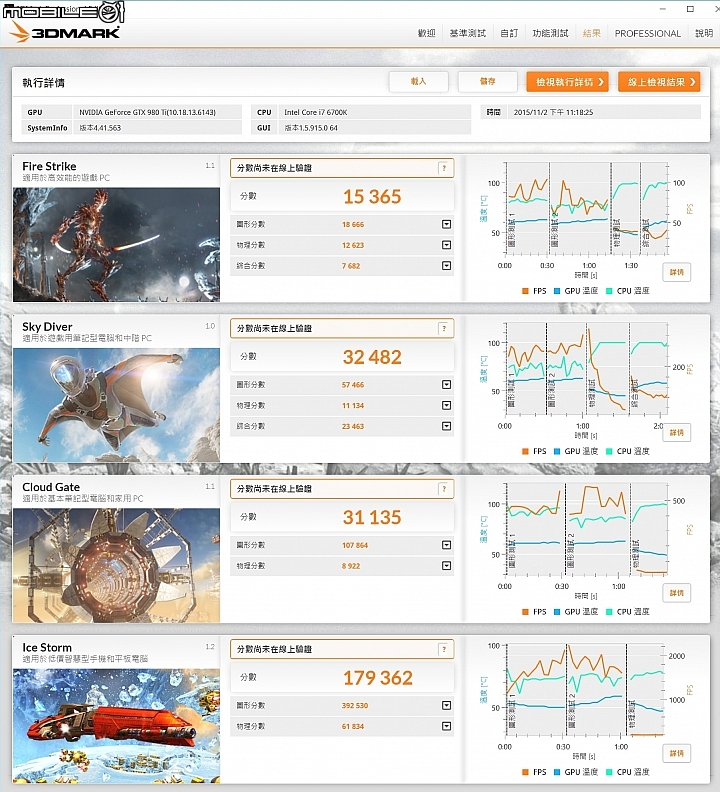

透過3DMark軟體來測試顯示效能時,在Fire Strike、Sky Diver、Cloud Gate以及Ice Storm等四個場景的測試結果分別為15365、32482、31135、179362分。


系統整體效能測試

CrystalMark軟體測試

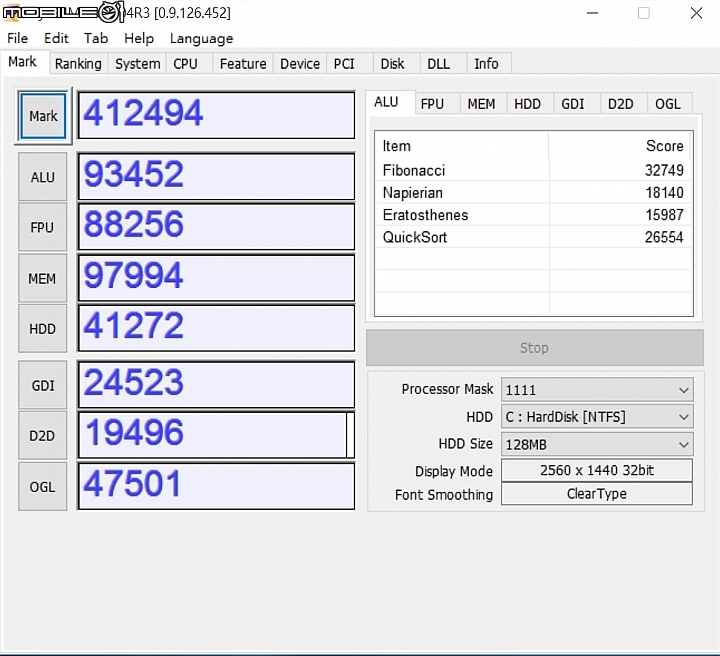

實際使用CrystalMark軟體測試系統整體效能後,測試結果總分為412494分。



PCMark 8軟體測試

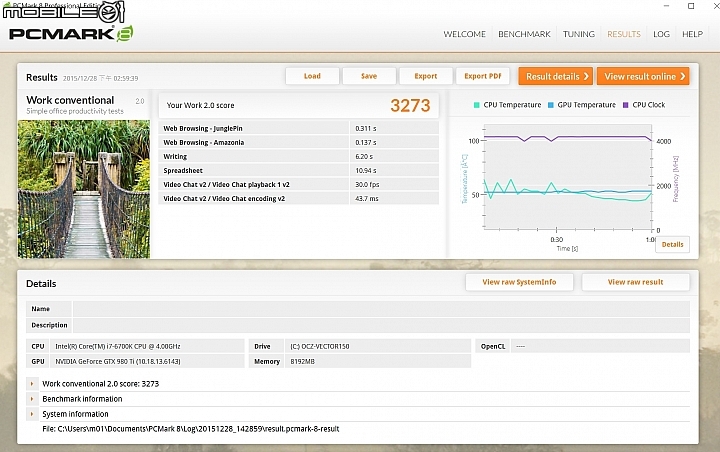

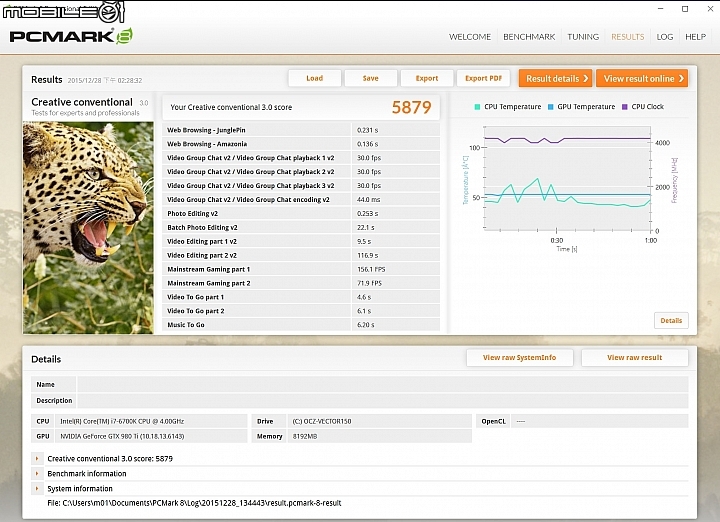

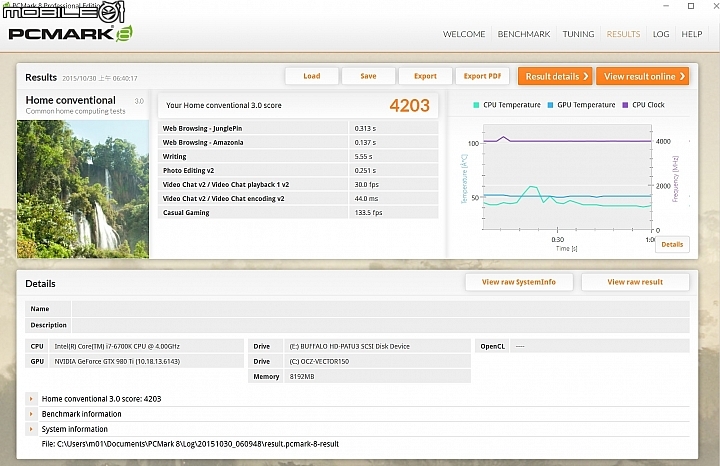

實際開啟PCMark 8軟體測試系統整體效能時,在Home、Creative以及Work三個測試項目的效能結果分別為4203、5879與3273分。







試用總結

整體來看,微星這款B150M MORTAR除了基本的硬體規格之外,還有提供M.2以及SATA Express的傳輸介面,讓使用者在儲存設備搭配方面能夠有更多的選擇。就搭載Intel B150晶片組以及M-ATX尺寸規格的主機板產品而言,雖然因為主機板晶片組的限制而沒有太多超頻的應用,但對於本來就沒有超頻使用習慣,而且也多顯示卡擴充需求的使用者來說,這款主機板的硬體規格也算是很足夠,而且M-ATX的尺寸也比較適合作為中小體積主機的搭配。
