一般投影機給人的印象,因為體積較大,而且又需要外接電源,所以大多都是在辦公室、教室或是家庭劇院之類的定點環境使用。然而這次所測試的MiniRay微型投影機,不僅體積設計只有火柴盒大小,重量也僅有27公克,而且這款微型投影機只要透過Micro USB傳輸線連結Android系統的行動裝置或是Windows或MacOS系統的電腦平台,不需要外接電源就能夠同步投影裝置的影像內容,使用起來相當方便。


Mini Ray微型投影機開箱與規格介紹

這款微型投影機的外盒包裝上的圖案,其實就是機身的放大版,算是蠻特別的包裝設計。


從外盒背後也可以看到,這款微型投影機的基本技術架構也是採用德州儀器推出的DLP投影技術。

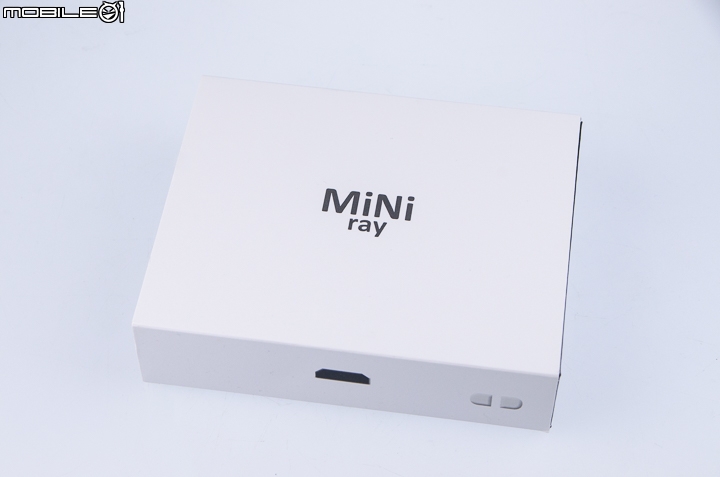

卸下外盒封套之後,裡面還有一個黑色的內盒包裝,而且在內盒上面也印上了Miniray的字樣。


從內盒背面的產品資訊貼紙上面可以看到,這款微型投影機的產地是在韓國。


微型投影機的包裝內盒是磁吸式的設計,直接掀開就可以看到投影機的機身以及隨附的配件。

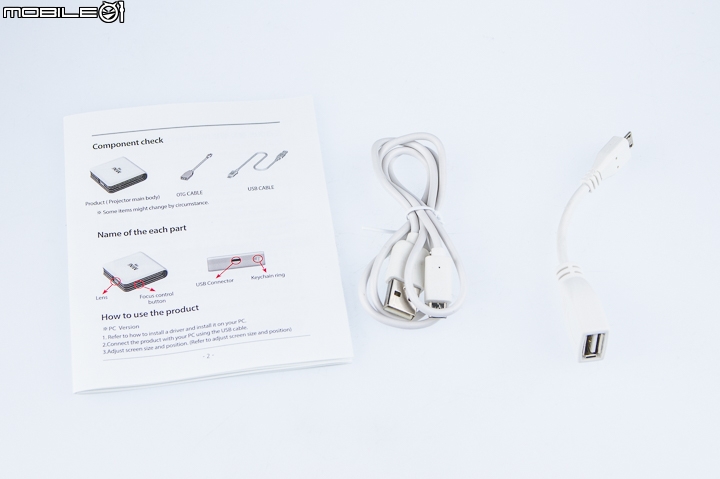

包裝內隨附的配件主要有紙本的安裝說明手冊、Micro USB傳輸線以及一組micro USB轉USB Type-A接頭的轉接線材。

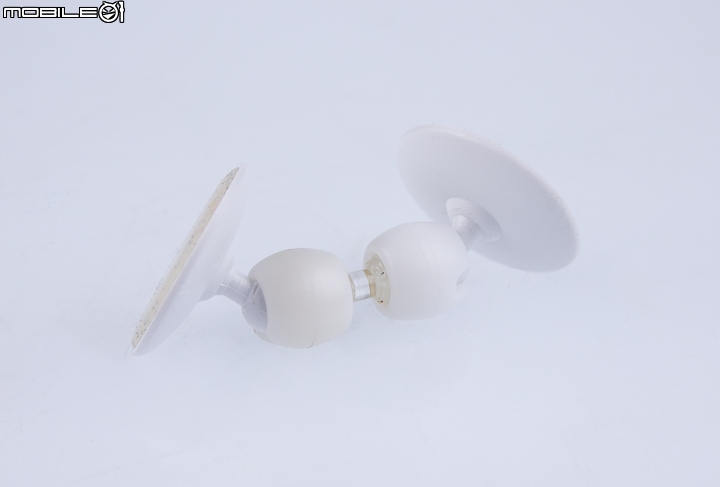

除了包裝內的配件之外,之後實際出貨時,也會在另外附上一組吸附式的迷你立架,可以用來固定這款微型投影機,而且這個立架也能夠吸附在多種不同的材質表面,方便使用者擺放投影機的位置。

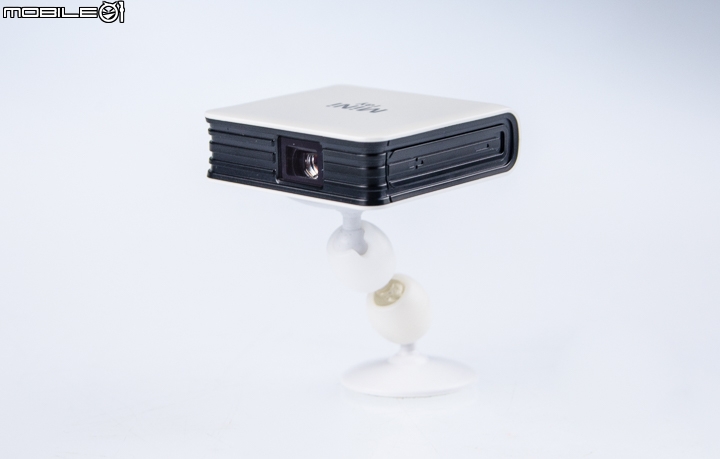

隨附的吸附式立架上,一共有三個關節可以調整,底下是投影機實際裝上立架後的模樣。

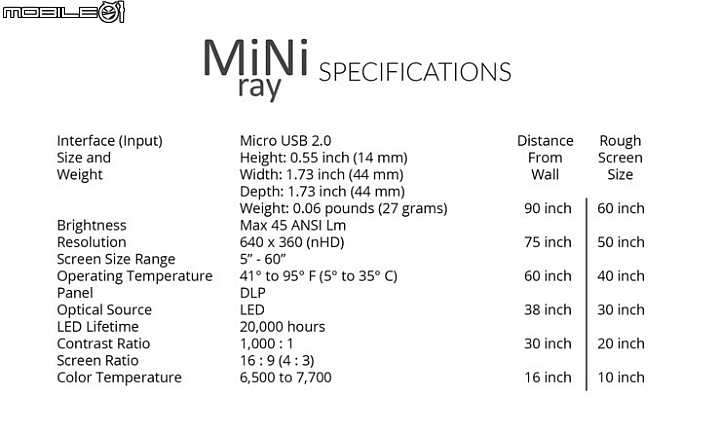

看到微型投影機的機身之前,先放上一張官方提供的規格表讓網友們做個參考。從規格表上可以看到,這款投影是採用LED作為光源,最高亮度可達到45流明,其色溫規格範圍大約是6500~7700,並具備了20000個小時的光源耐用度。投影規格方面,這款微型投影機最高可支援至640x360的影像解析度以及1000:1的對比度,而且投影畫面大小可達到5吋至60吋。


接著就來看一下外觀設計的部分吧!這款微型投影的機身大小大約只有44x44x14mm,重量也僅有27公克,可算是目前微型投影機產品中,外型設計最為輕巧的一款。

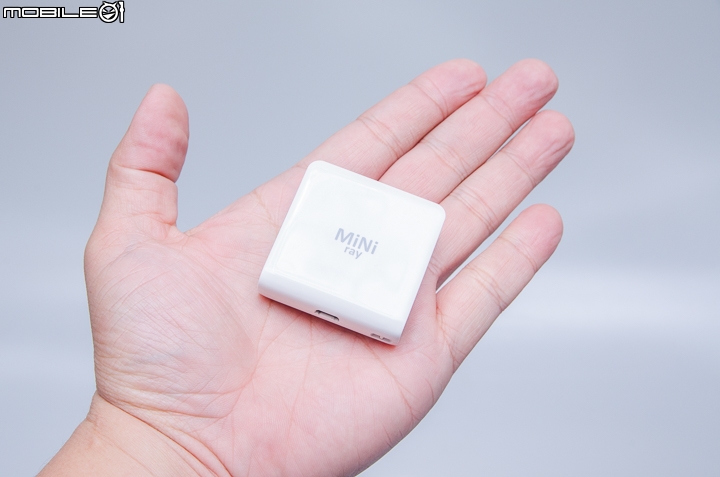

實際將這款微型投影機拿在手上的時候,可以更明顯看到機身外型設計真的相當迷你。

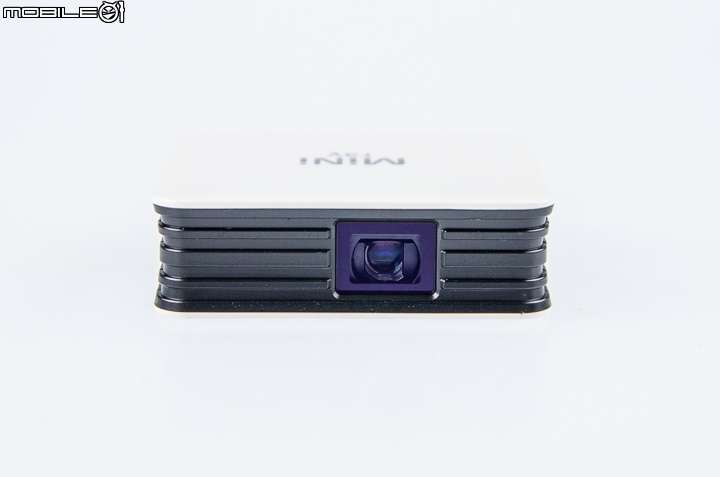

機身前方則是投影鏡頭的位置,是採用定焦的設計,當投影機距離投影布幕或是牆壁約90英吋的時候,投影畫面就能夠達到60英吋的大小。

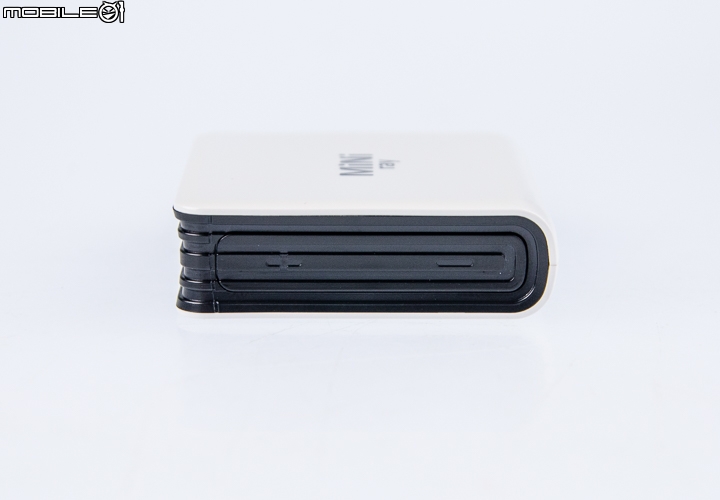

在這款微型投影機的機身右側上,也有提供了影像對焦調整按鍵,實際使用的方式,是當投影機距離拉遠時,就按上面的加號按鍵,反之則按減號按鍵來進行對焦操作。

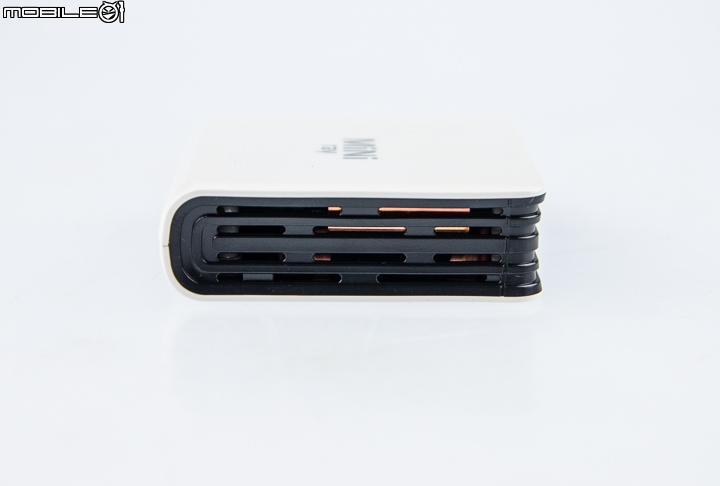

在機身的另外一側,則是有開孔的設計,以增加投影機運作時的散熱效果。

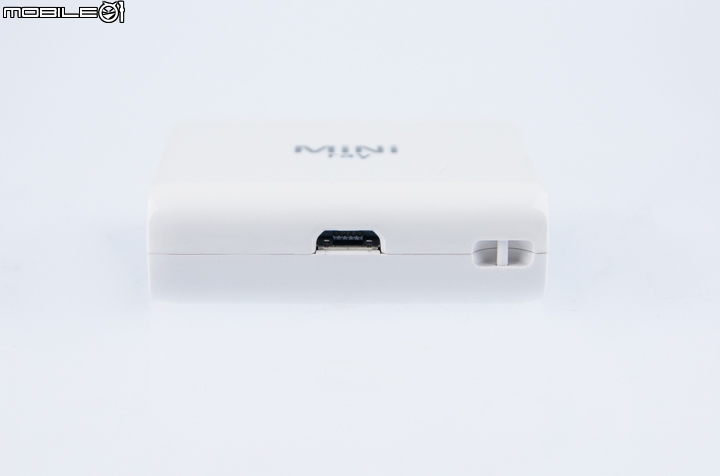

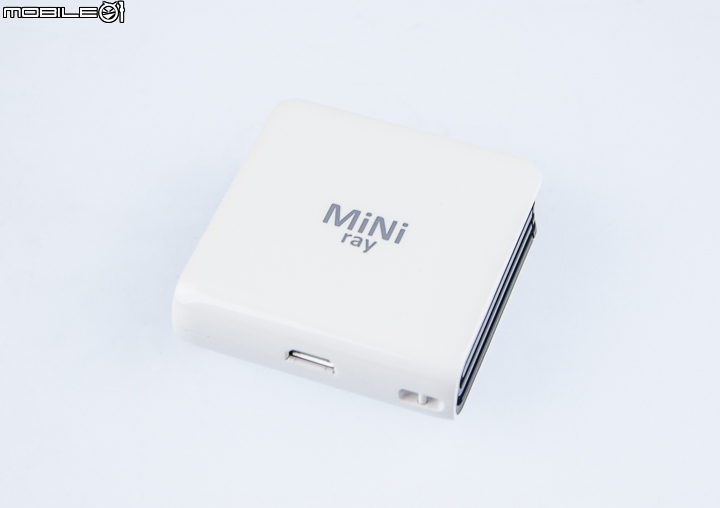

這款投影機的影像傳輸端子以及供電來源,都是靠機身後方所設置的Micro USB傳輸埠,當實際使用電腦或是手機連結投影機的時候,裝置則會同時傳輸影像並提供投影機所需的運作電源。另外,在Micro USB傳輸埠旁邊還有特別設置了一個掛繩孔,可以將這款微型投影機掛在自己的包包或是鑰匙圈上,方便使用者隨身攜帶,但可惜的是包裝內並沒有提供相關的隨附配件,若是可以直接提供吊飾或掛繩之類的配件,應該會讓使用者更方便攜帶。

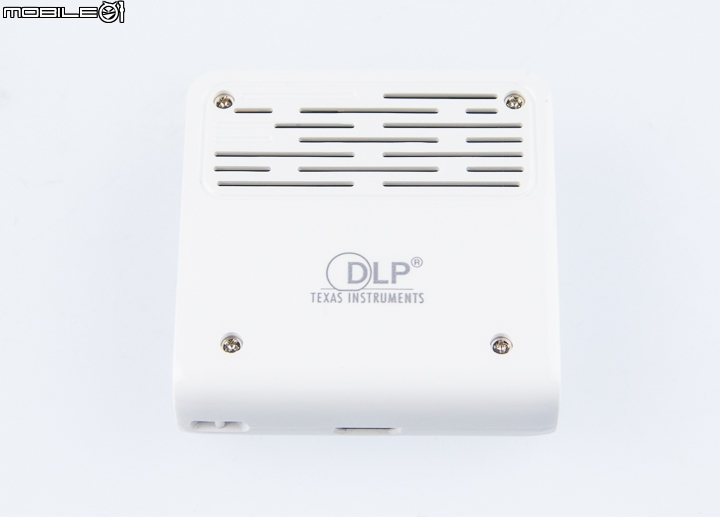

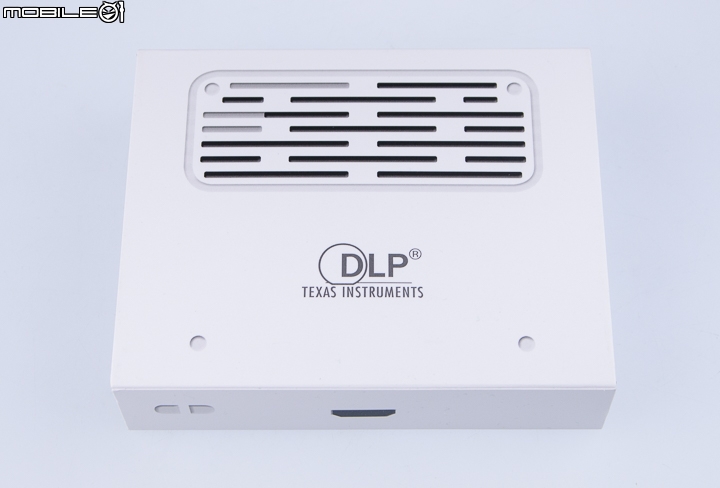

從機身底部的DLP字樣便可以知道這款微型投影機也是採用德州儀器的DLP投影技術。而在機身底部上還有設置一些開孔來增加機身散熱效果。


看到機身上有可以拆的螺絲,不免要拆起來看看機身內部的設計囉!這款微型投影機的外殼其實還蠻好拆卸,只要鬆開機身底部的四顆螺絲就可以卸下外殼。


在機身內的主機板上還有三顆固定螺絲,鬆開之後就可以拆下主機板,不過要注意一點,就是主機板上有連著一條排線,所以要拿起主機板之前,一定拔起排線才不會弄斷線材。

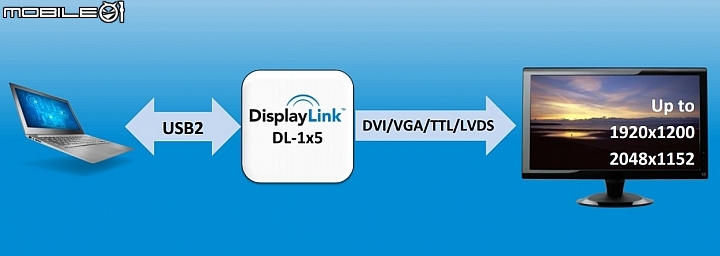

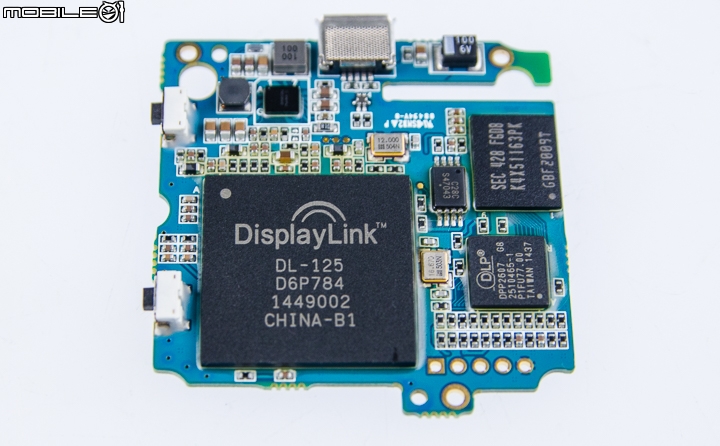

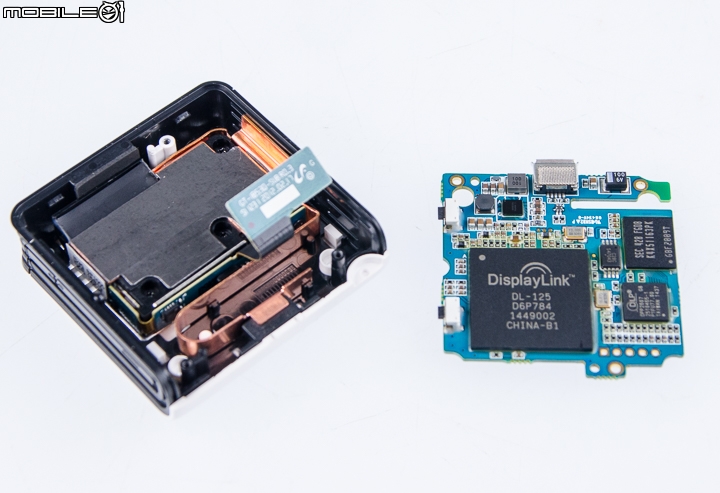

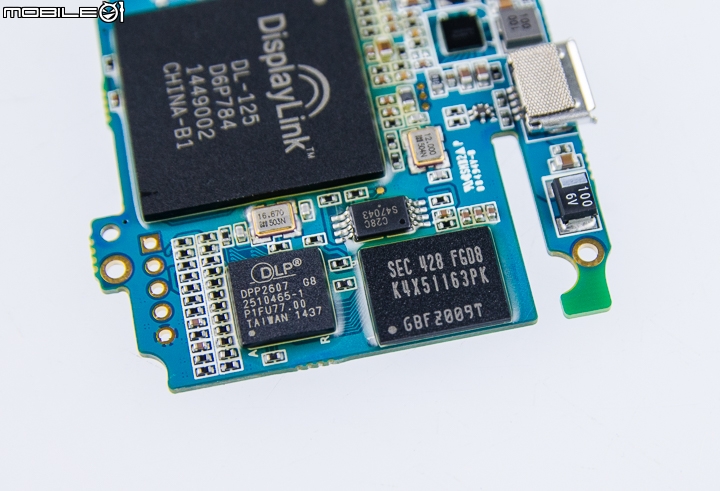

從主機板上可以看到,這款微型投影機是採用DisplayLink的DL-125 USB虛擬顯示卡,可讓裝置影像透過USB輸出至顯示裝置上,最高解析度可支援1440x900,不過這款投影機似乎沒有提供支援這麼高的解析度規格。底下是官方提供的運作架構說明,給大家做個參考。




這款微型投影機是採用德州儀器推出的DPP2607投影控制晶片,並且在旁邊還有內建一顆Samsung製造的Mobile DDR SDRAM,容量為64MB,詳細型號為K4X51163PK。

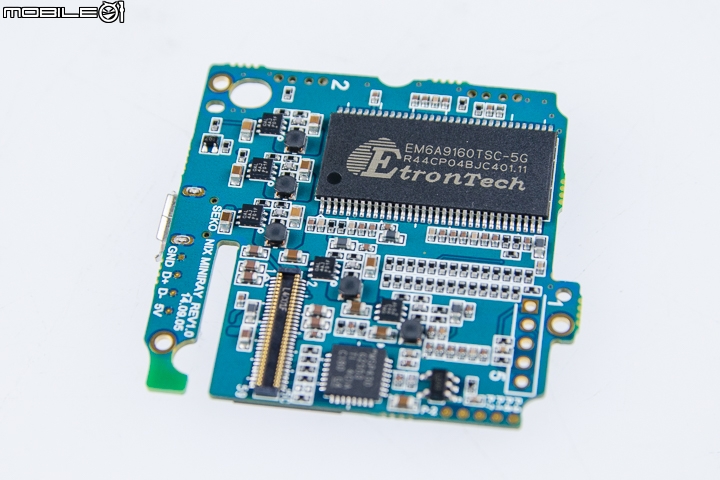

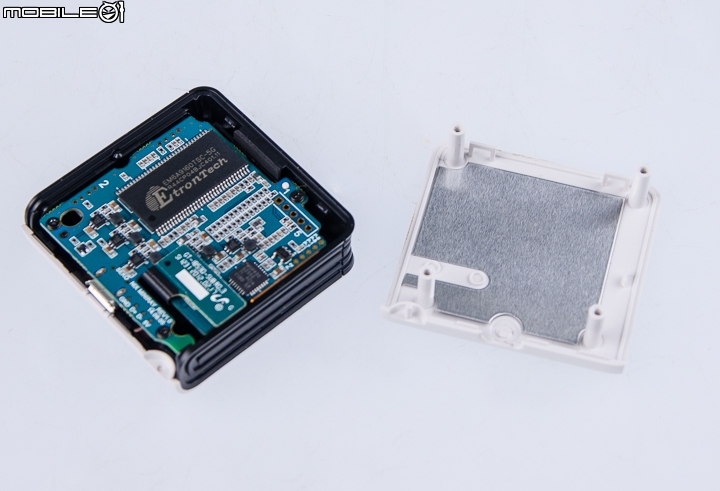

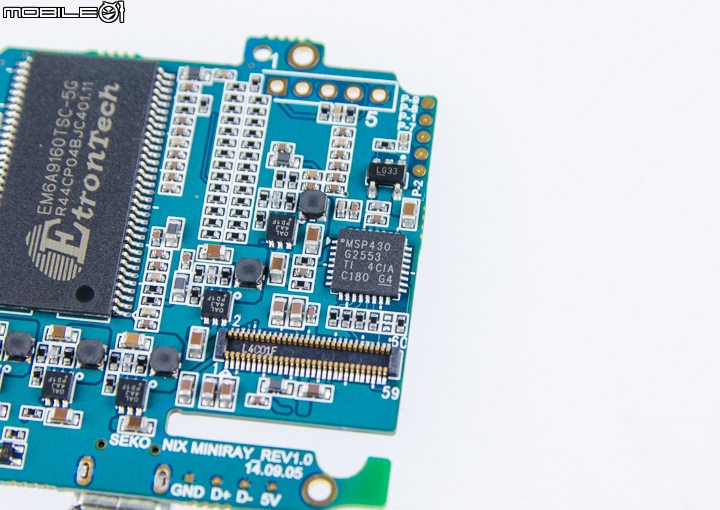

剛剛一打開機身外殼後,就會看到這款投影機的主機板上還有搭載了一顆EntroTech推出的DDR同步快取記憶體顆粒,容量為16MB,詳細型號為EM6A9160TSC-5G。


針對電源控制的部分,這款微型投影機則是有搭載了一顆德州儀器推出的MSP430微控制器來管理電源。



Android裝置使用設定

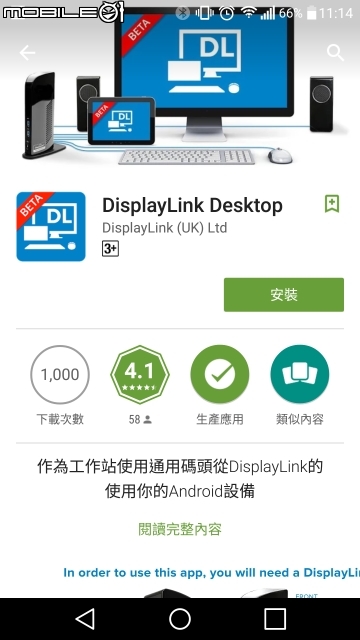

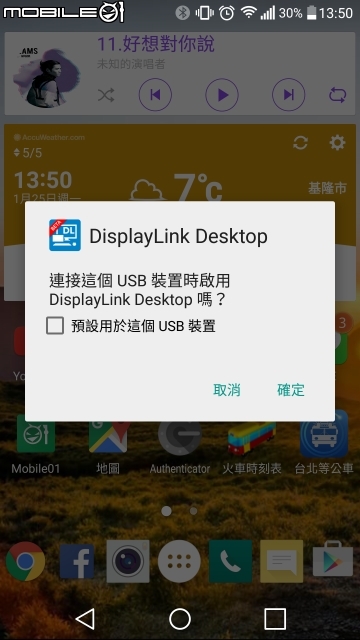

看完機身的外觀與規格介紹之後,接著就來看看這款MiniRay投影機的實際投影效果與應用吧!目前這款微型投影機可支援Android、Windows以及MacOS等系統平台,當Android裝置要使用的時候,需要先到Google Play軟體商店先下載DisplayLink Desktop應用程式才有辦法使用這款微型投影機。當裝置成功安裝軟體後,使用者也不用特別開啟軟體,只要將微型投影機接上Android行動裝置,畫面上就會自動跳出是否要啟用軟體功能,按下確認就可以開始將裝置畫面同步至投影機。


實際連結投影機時,可以先將隨附的Micro USB轉Type-A轉接線裝上行動裝置上,再將用Micro USB線材接上投影機就可以完成安裝。


電腦平台使用設定

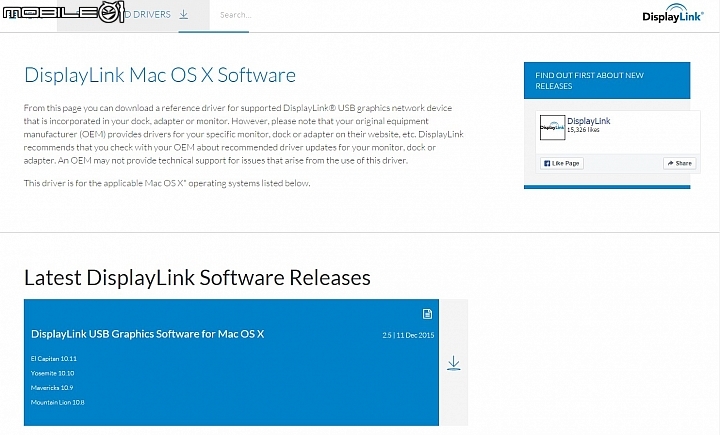

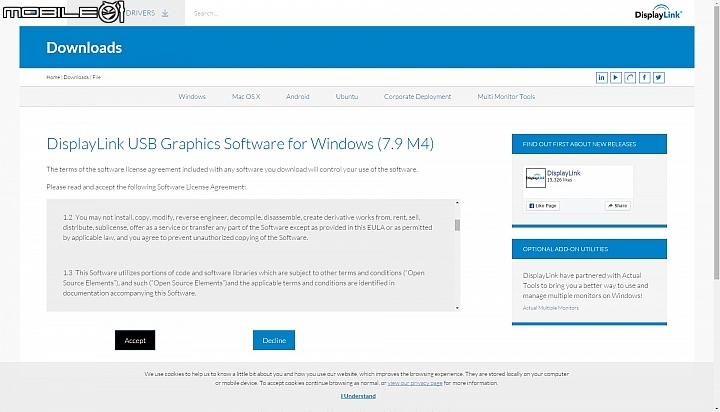

若是要連結Windows或是Mac電腦時,都要先到DisplayLink官網下載並安裝驅動程式後才能夠啟動投影功能。

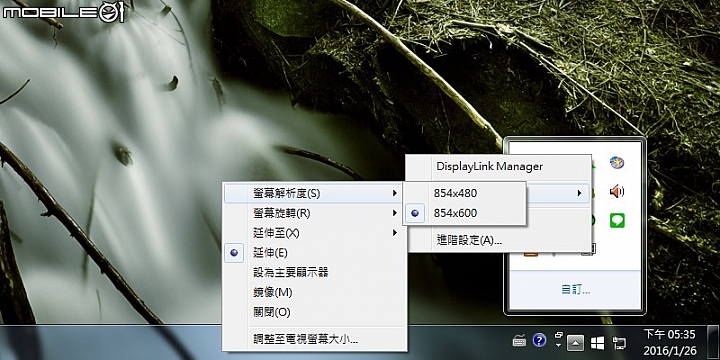

當驅動程式裝好之後,控制列裡面就會看到DisplayLink的管理程式,使用者可以透過這個介面來調整顯示解析度、旋轉設定或是將投影機作為主顯示、鏡像或是延伸螢幕等模式。另外,雖然官方規格是標示這款投影機的解析度為640x360,但在電腦端的軟體上,卻可以將解析度設定為854x600,似乎跟規格有些出入。

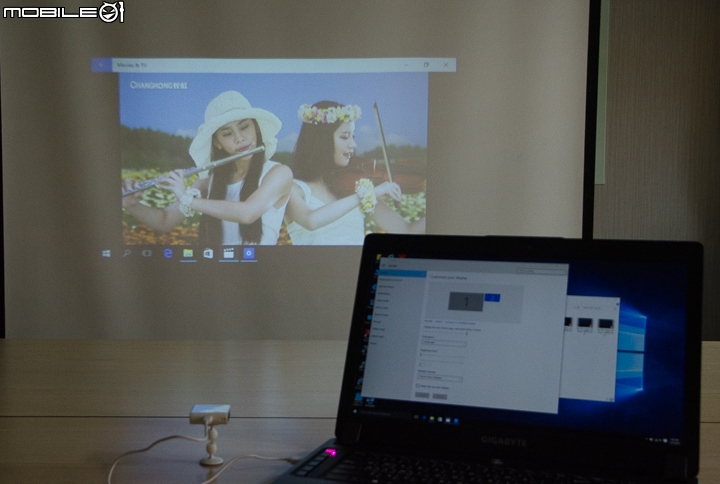

當軟體安裝完成後,電腦就可以將這個投影機做為第二個顯示裝置使用囉!


實際投影多媒體檔案效果

因為這款微型投影機的亮度規格只有45流明,所以使用的環境光線若是太亮的話,就會影響到畫面亮度以及色彩飽和度的呈現,所以建議在比較昏暗或是無光線的環境使用會比較適合。

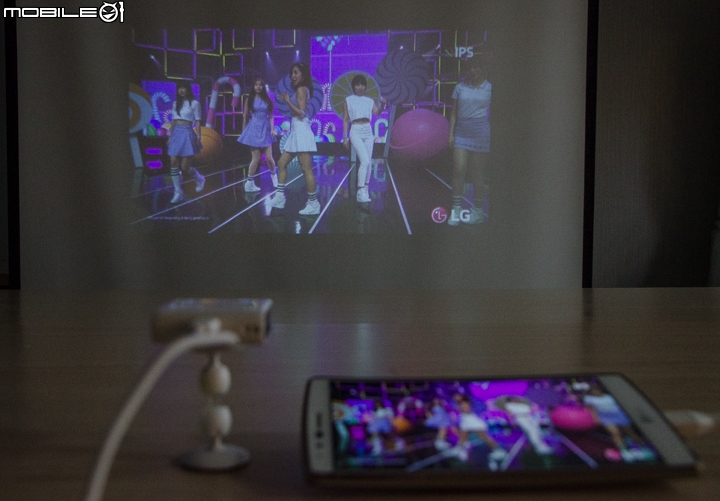

實際在沒開燈但有些透光的昏暗辦公室環境使用時,投影到40吋左右的尺寸時,畫面亮度與飽和度的表現就較為一般。

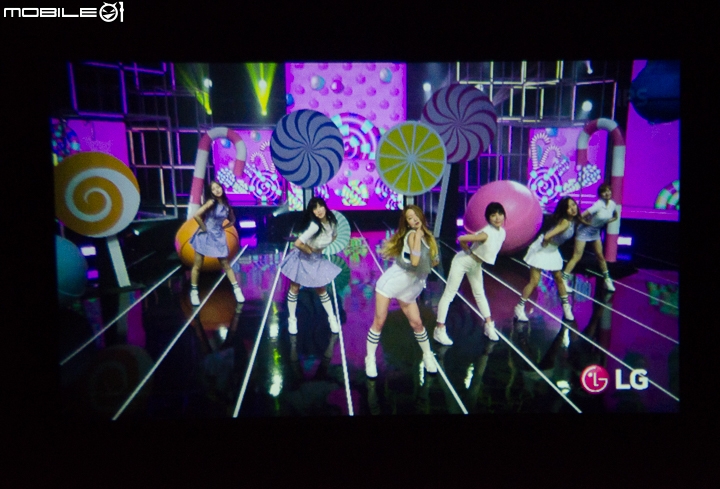

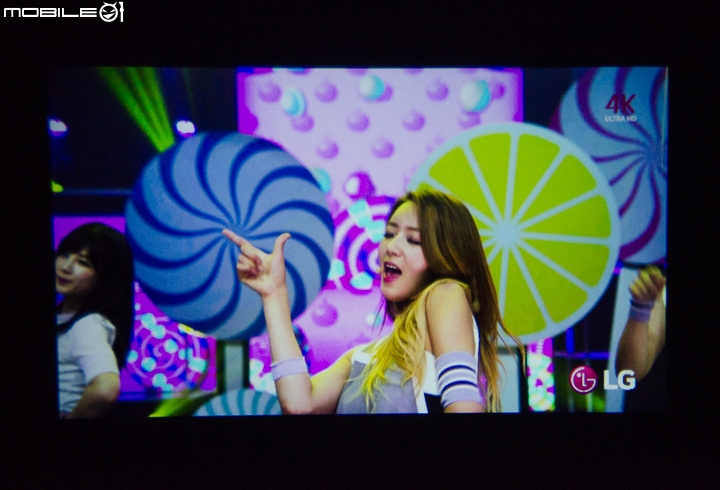

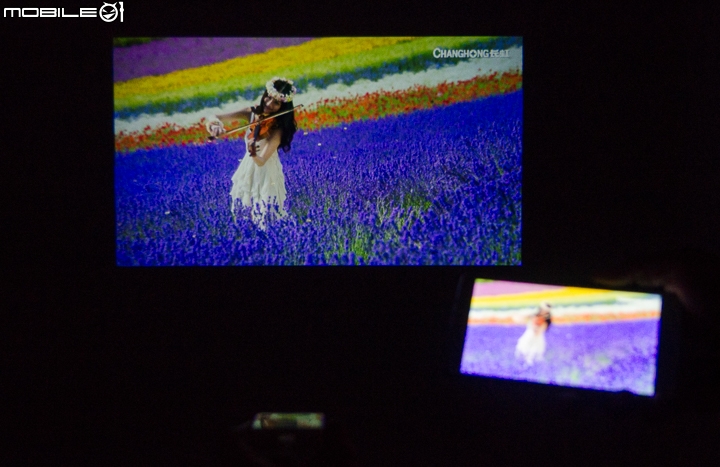

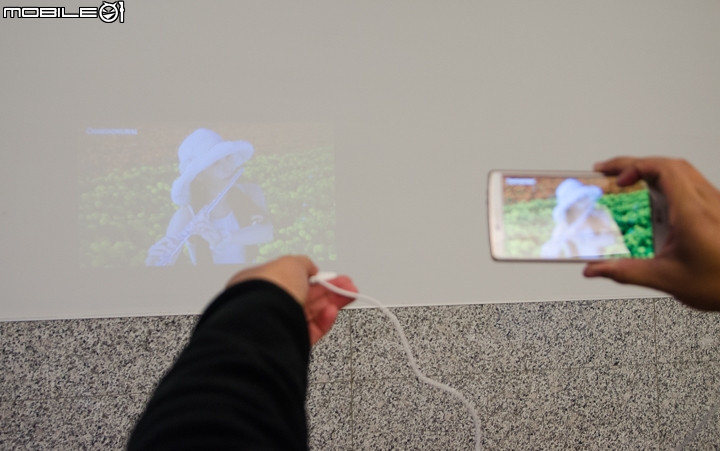

若是換到幾乎沒有光線的樓梯間使用時,畫面的飽和度以及質感就明顯提升許多。而實際對比一下手機的畫面之後,可以發現這款微型投影機的畫面呈現似乎有點偏黃綠色調。















其它應用情境

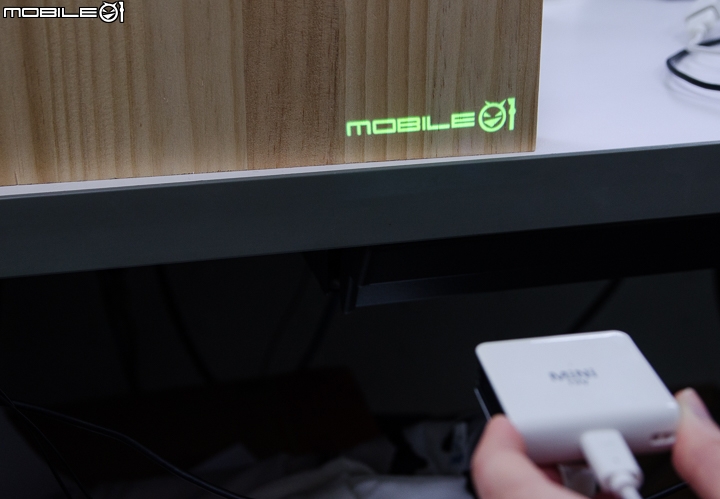

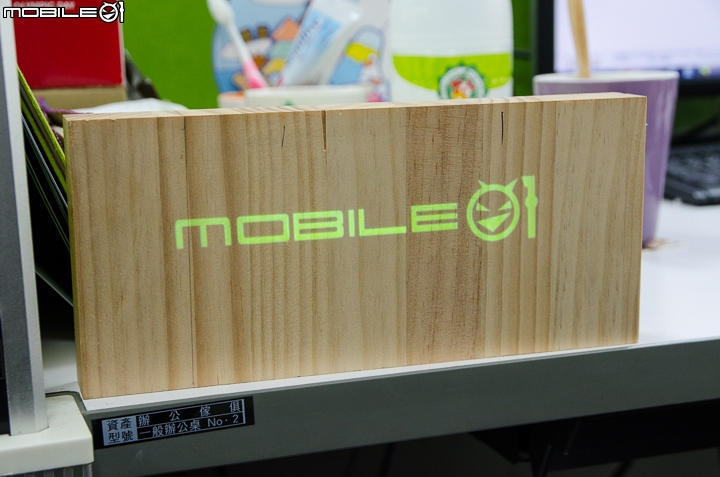

其實這個微型投影機除了有多媒體方面的應用之外,因為小惡魔的美編最近正好在設計一些小惡魔的周邊小物,所以就可以利用這個投影機將設計好的logo或是樣式圖檔直接投影到物品上,馬上就可以看到設計好的圖案在物品或是衣服上的效果,這樣之後就算圖檔要更動修改,也不用再一直印出紙本,還要重新剪貼到物品上,也算是個蠻有趣的應用。


實際投影的時候,發現這款微型投影機能夠對焦的最短投影距離大概是15公分左右。




試用總結

整體來看的話,這款迷你投影機由於機身體積受限的關係,亮度與影像解析度規格跟一般投影機還是有明顯的落差,所以使用的環境亮度也就比較有所侷限,建議在比較昏暗的場所使用才會有好一點的投影效果。不過,這款迷你投影機雖然在多媒體應用上可能不如一般投影機產品,但就體積設計方面而言,的確相當輕巧也很方便攜帶,也讓這款投影機有更多不同的應用。

然而實際使用時,這款微型投影機的主要的供電都是來自於連接的裝置,若是連接電腦可能還好,但要是連接Android裝置的話,由於裝置與投影機都會同時吃電,可是裝置的連接埠已經接上投影機,要是使用隨附的單頭線材的話,除非是Android裝置本身有支援無線充電功能,不然的話就沒辦法對裝置充電,要是隨附的配件中可以提供雙USB接頭的話,這樣裝置就可以連接行動電源來避免裝置電力快速消耗的問題。

[小惡魔好康時間]

看完這款微型投影機的介紹,相信應該有很多網友對這款投影機相當有興趣吧!所以這次為了感謝大家的耐心賞文,也特別準備了三台MiniRay微型投影機以及兩組BLAUPUNKT BPA-1600耳機來讓大家抽獎囉!所以要是對這款投影機有興趣的網友們,那就趕快在文章底下回文吧!



這次的回文抽獎辦法如下,還請網友仔細看一下內容喔!

1. 回文內容:請說明一下自己拿到這台MiniRay微型投影機之後,會用它來做什麼呢?
2. 回文時間:即日起到2016/02/03 23:59為止
3. 抽獎獎品: MiniRay微型投影機x3、BLAUPUNKT BPA-1600耳機x2


得獎名單通知

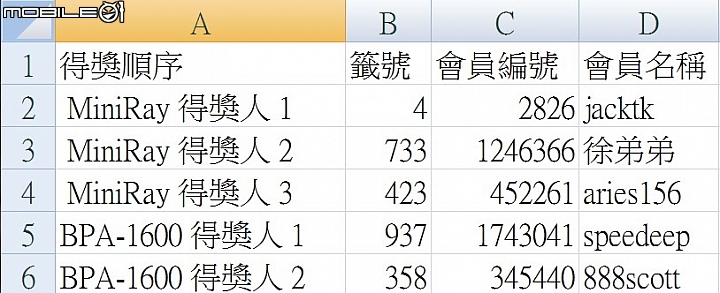

中獎名單如下:
