群暉近來在2Bay的產品線中新推出了一款DS216+,跟沒多久之前的DS216相比,除了在硬體方面改用了Intel Celeron N3050雙核心處理器之外,DS216+的儲存空間設定也增加了Btrfs檔案系統的支援,並且還可以支援快照備份功能,讓使用者有更快速且節省空間的備份方案選擇。另外,由於處理器規格的更新,這次DS216+在多媒體應用方面也能夠支援4K影像硬體轉碼,而且新版的Video Station軟體還有新增離線轉檔的功能,讓這款DS216+有更豐富的多媒體應用。


Synology DS216+開箱與規格介紹

群暉這次新推出的DS216+跟最近推出的自家產品一樣,都是採用低調的紙盒包裝設計。


在外盒的貼紙上可以看到,這款DS216+新搭載的雙核心處理器不僅具備硬體加密技術,還可支援4K硬體轉碼功能,另外在機身上也同時提供了eSATA以及USB3.0傳輸埠。

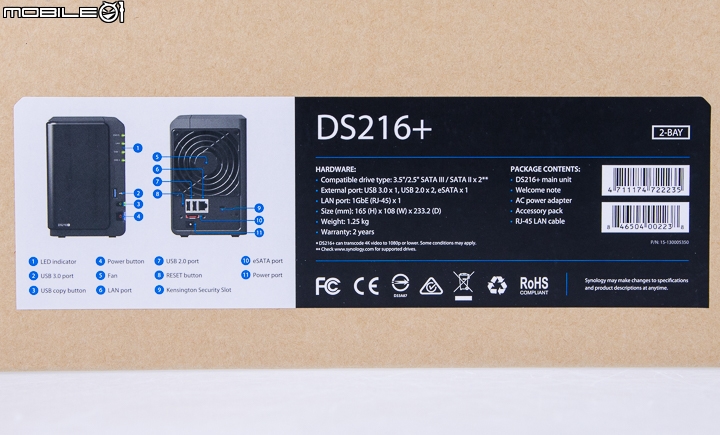

外盒背面的貼紙也有標示了這款DS216+的外觀I/O規格以及一些配件清單,另外,針對這款儲存裝置,群暉則是提供了兩年的保固服務。

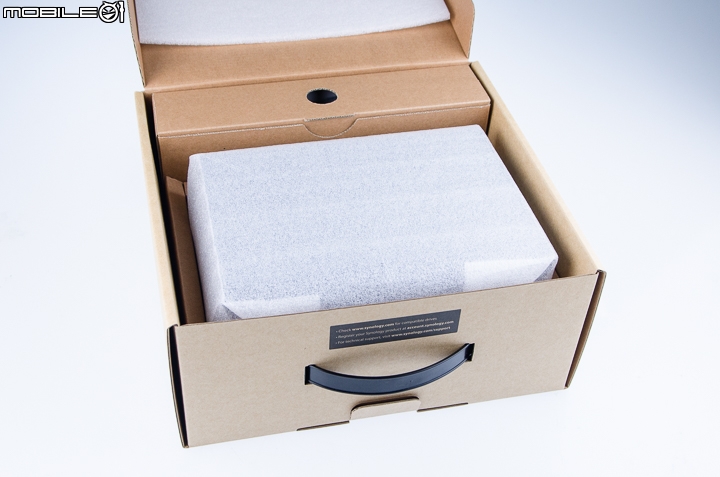

掀開外盒上蓋就可以直接看到這款儲存裝置的機身,而機身上方的小紙盒則放置了隨附配件。

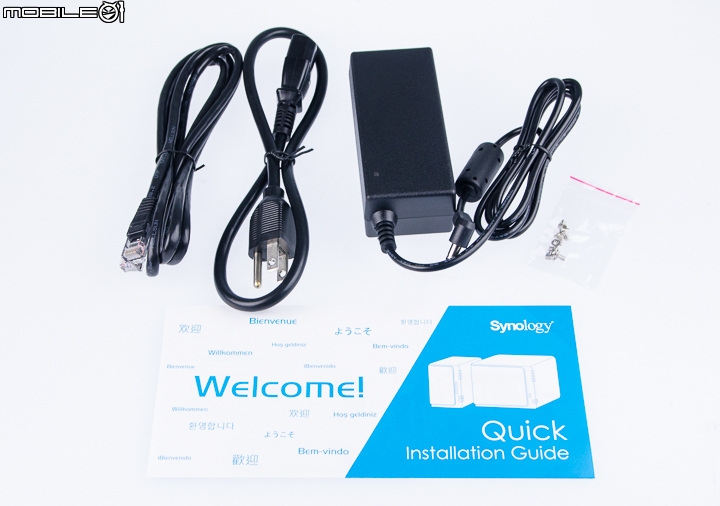

包裝內隨附的配件包含了一張快速安裝說明、供電變壓器、電源線、網路線以及2.5吋硬碟的固定螺絲。

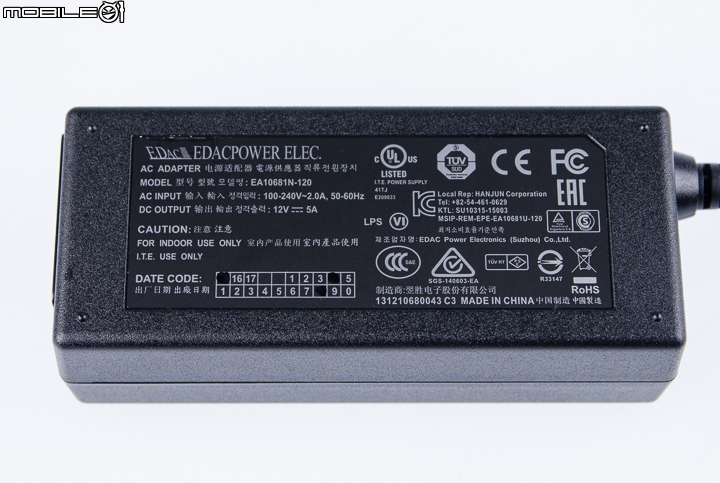

這款DS216+包裝內隨附的供電變壓器的製造商是翌勝電子,型號為EA10681N-120,輸入電壓可支援100V~240V,輸出電力規格為12V/5A,其生產地為China。

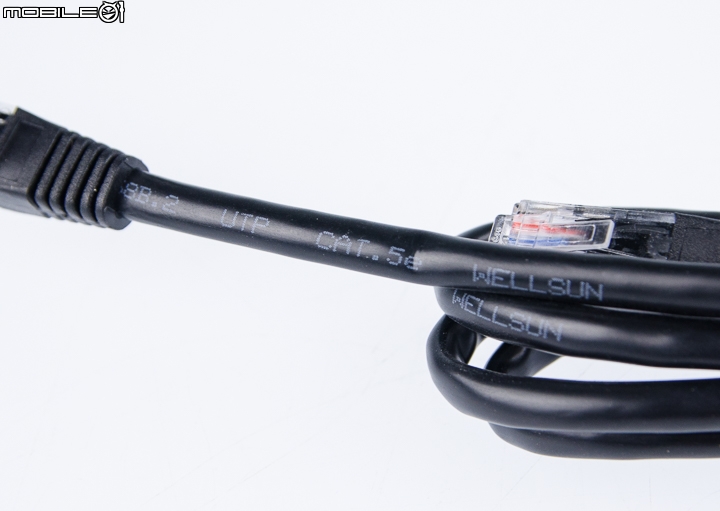

在包裝隨附的RJ-45網路線是CAT.5e的規格。

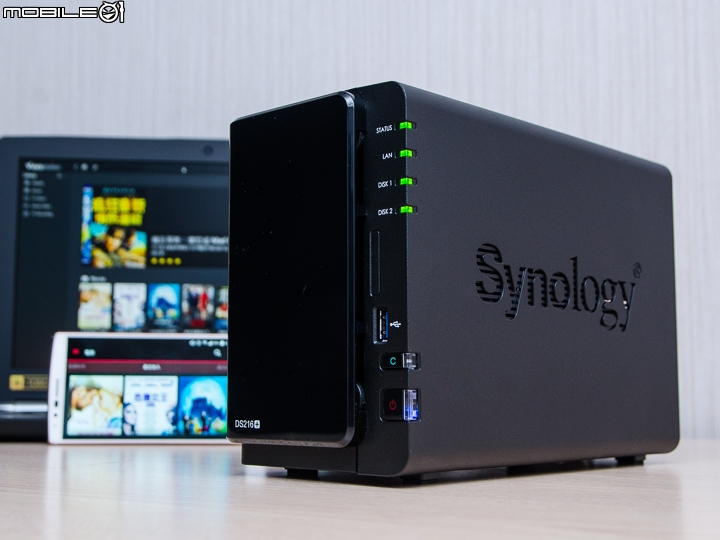

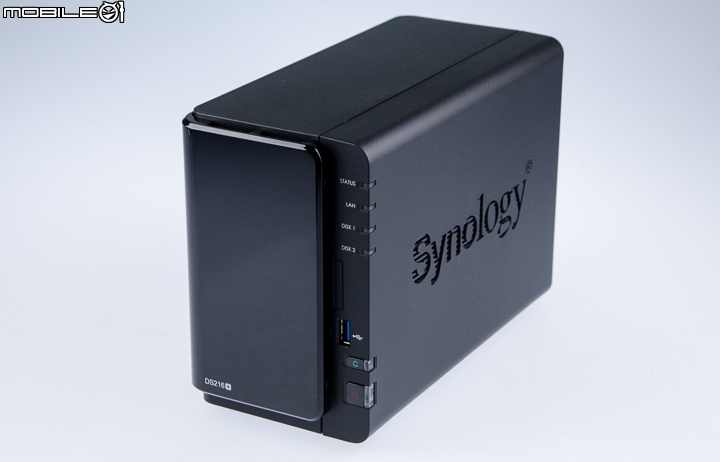

接著就來看看這次DS216+的外觀規格吧!群暉這次新推出的DS216+外觀設計基本上跟之前推出的DS216差不多,在前面板都有設置一個亮面的硬碟檔板。

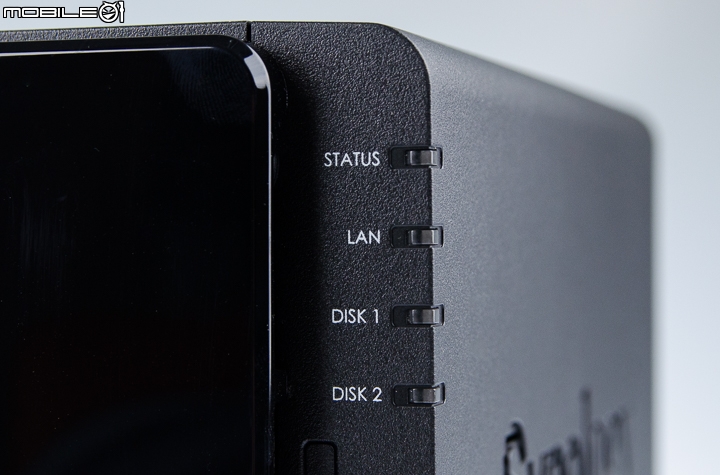

前面板上有設置了運作狀態、網路傳輸以及兩個硬碟指示燈,讓使用者可以透過燈號直接查看NAS的運作情況。

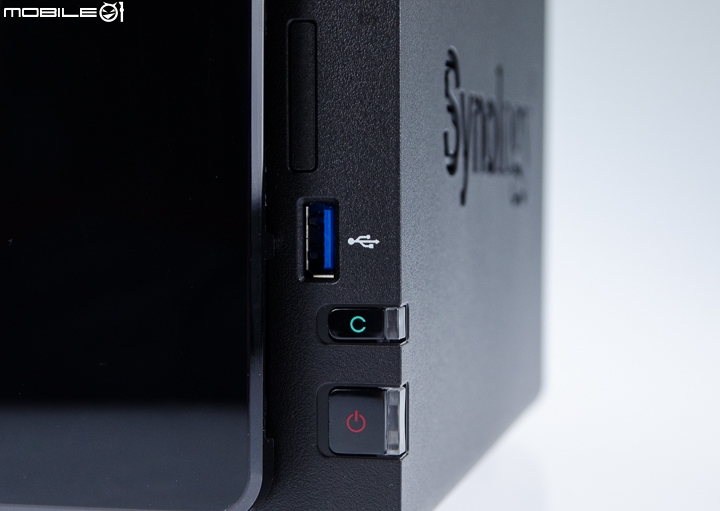

在前面板底下還有設置一個電源按鍵、快速備份按鍵以及一組前置的USB3.0傳輸埠,當這組USB埠接上電源後,只要按下前面的備份鍵就可以將預先設定的資料夾內容快速同步到外接儲存裝置上。不過,這次在DS216+的機身上其實有看到一個SD卡插槽的預留位置,但規格並沒有開放。

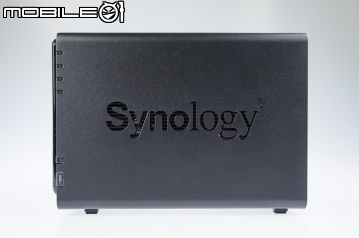

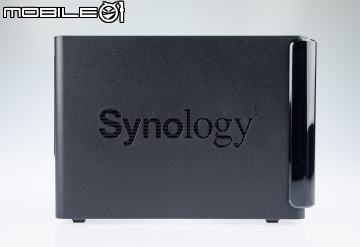

在機身的左右兩側一樣都有Synology字樣的散熱開孔。

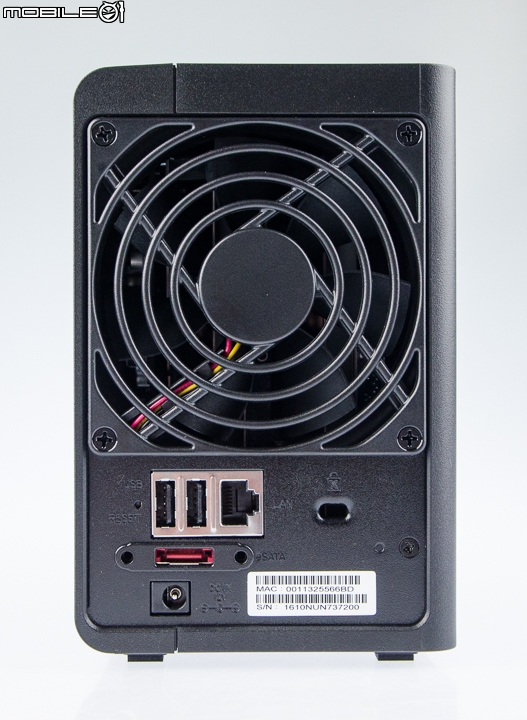

在這款DS216+的機身背後,同樣有設置了一個8公分的風扇來加強散熱。而底下的I/O規格,則是有提供了兩組USB 2.0傳輸埠、一組可支援Gigabit頻寬的RJ-45網路埠以及一組eSATA傳輸埠。

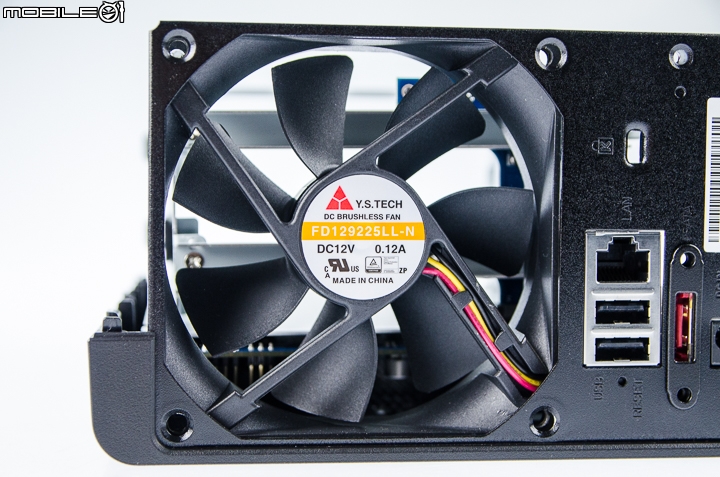

拆開風扇的外蓋後,可以看到這款DS216+是採用Y.S. TECH推出的風扇,型號為FD129225LL-N,產地是China。

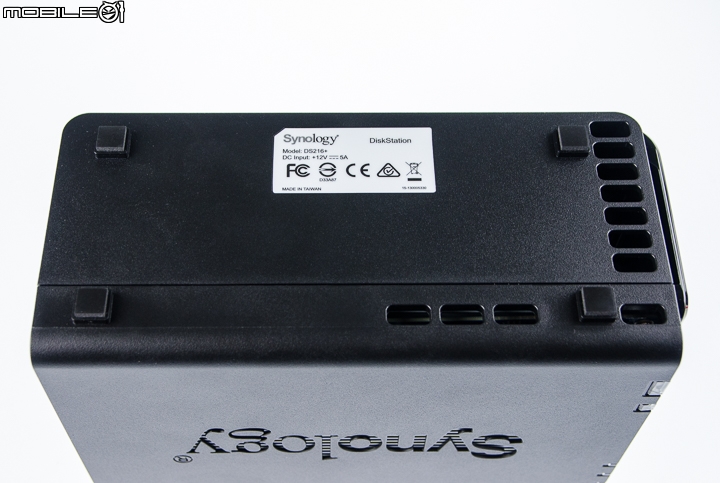

在機身底部的四個角落也有加上橡膠軟墊來達到止滑的效果,而且也可以稍微墊高機身底部空間,讓底下的開孔有更多的進風空間。

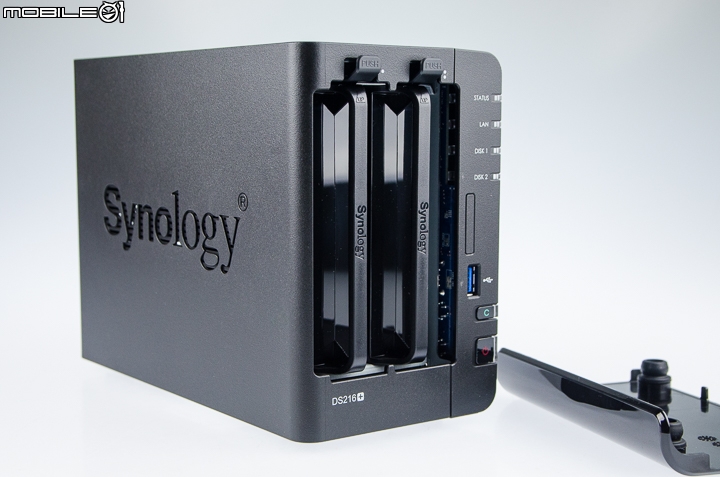

機身的前面板主要橡膠軟墊來作為卡榫,所以只要往外一拉就可以拆下面板。

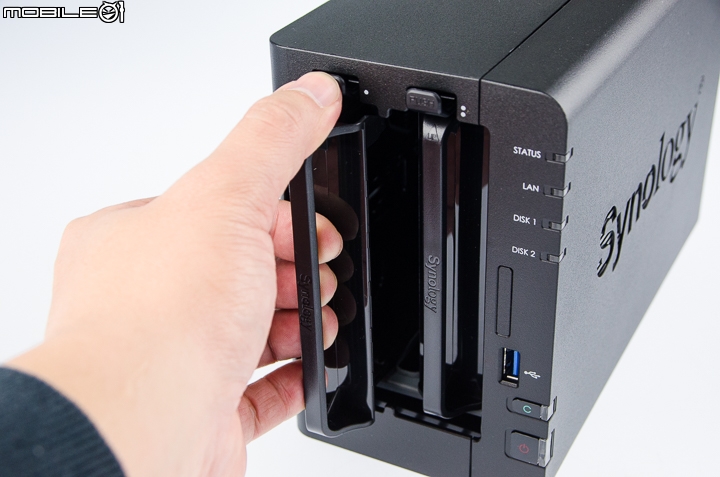

這款DS216+的硬碟安裝架也是採用快拆的設計,要抽出硬碟的時候,先將上面的卡榫往上頂就可以拔出硬碟。

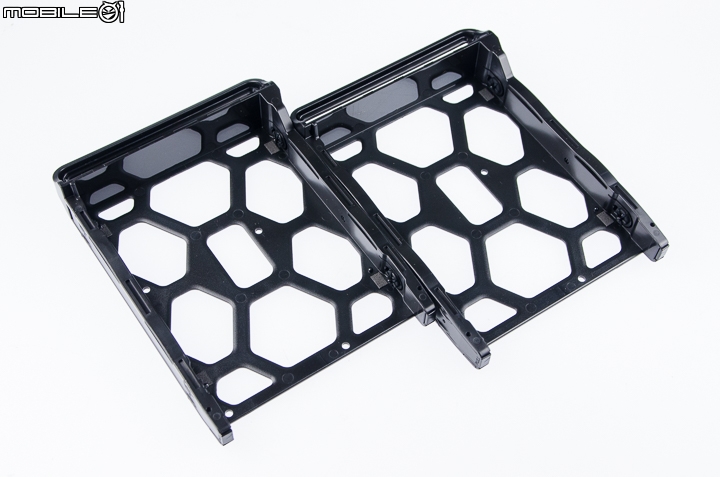

機身內搭配的兩個硬碟架除了可安裝3.5吋的硬碟之外,也有預留2.5吋硬碟的螺絲固定孔,讓有需要的使用者可以搭配使用。

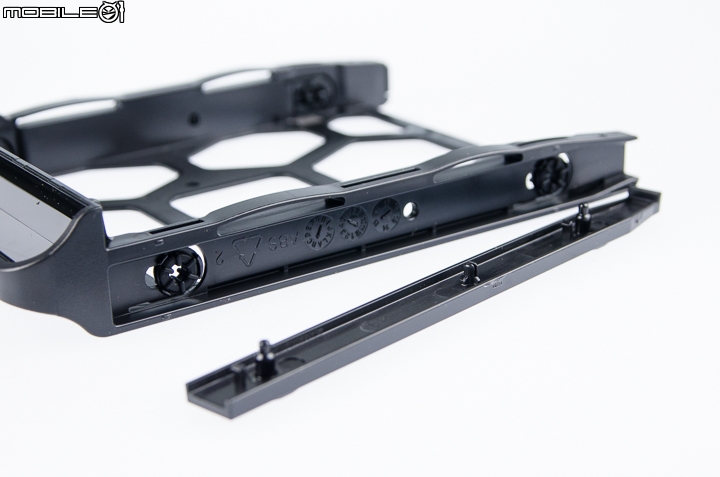

針對3.5吋硬碟的安裝,這款硬碟架有加入免工具快拆的設計,而且在固定孔還有加入橡膠軟墊來減少震動。

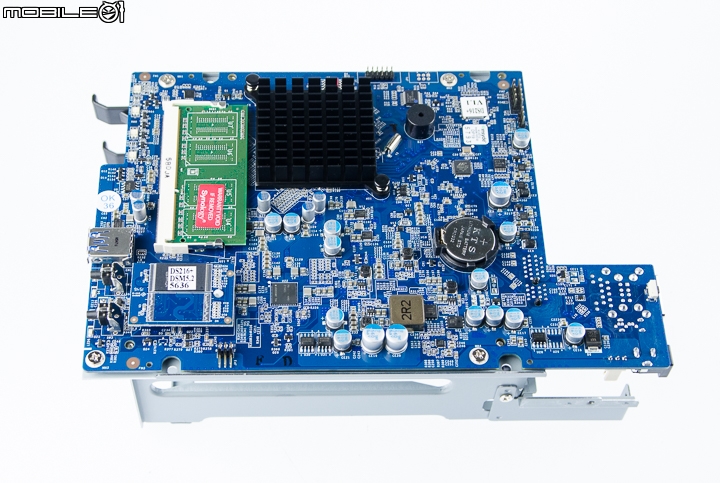

接著就拆掉外殼來看看內部主機板的設計吧!

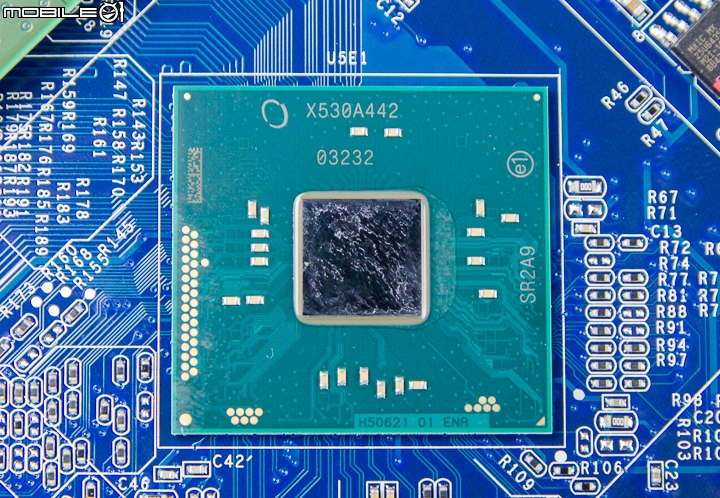

這次新推出DS216+跟之前的DS216最主要的不同點,就是在於DS216+中所搭載的處理器,是改用了Intel 14奈米製程的Celeron N3050,在處理器中具備了兩個處理核心,運作時脈最高可達到2.16GHz,而且還能夠支援硬體加密以及影像轉檔功能,可支援H.264編碼的4K影像即時轉檔加速,或是同時支援三路Full HD解析度的影像即時轉檔。

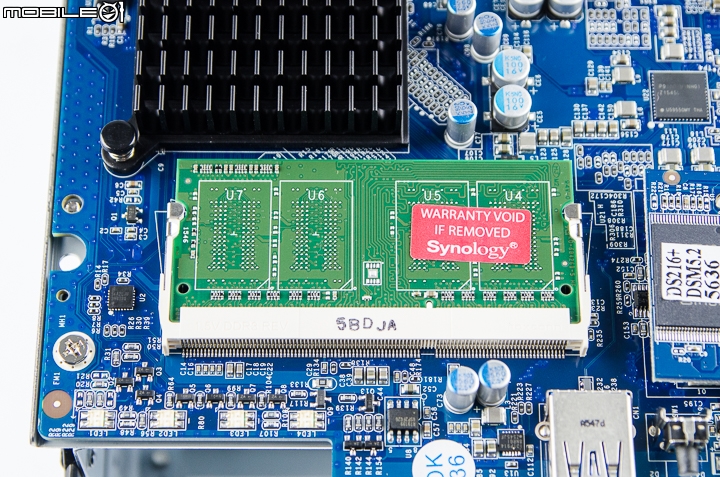

在主機板上有搭載了一組SO-DIMM規格DDR3L記憶體,容量規格為1GB。

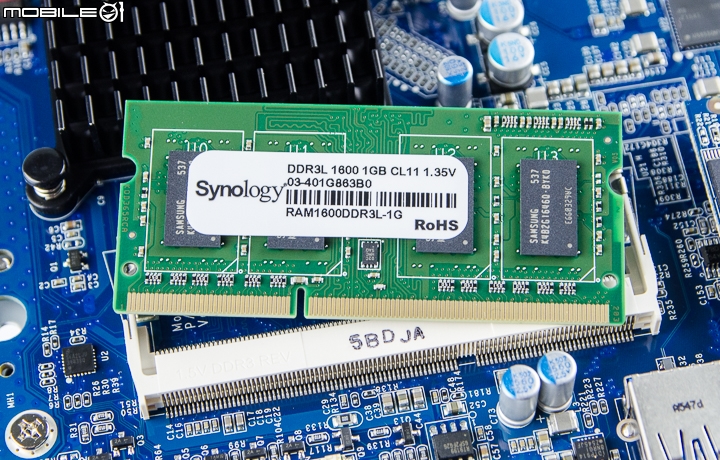

從記憶體上的貼紙可以看到機身內搭配的記憶體規格是DDR3L-1600,時序規格為CL11。

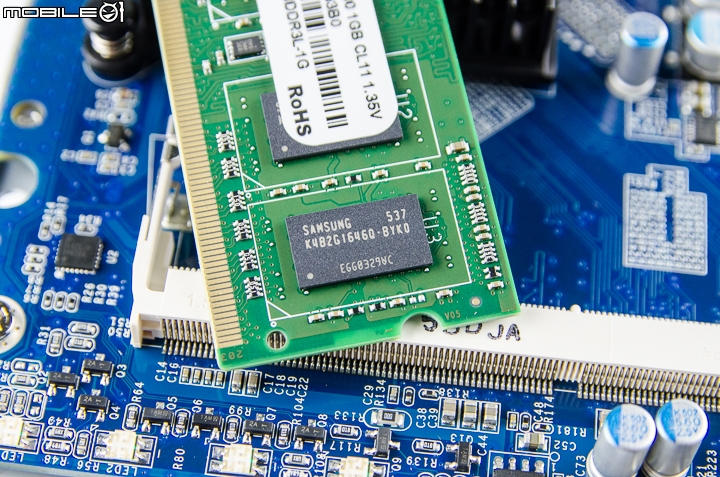

隨機身搭載的記憶體上,一共搭載了四顆Samsung推出的快取記憶體顆粒,詳細型號為K4B2G16460

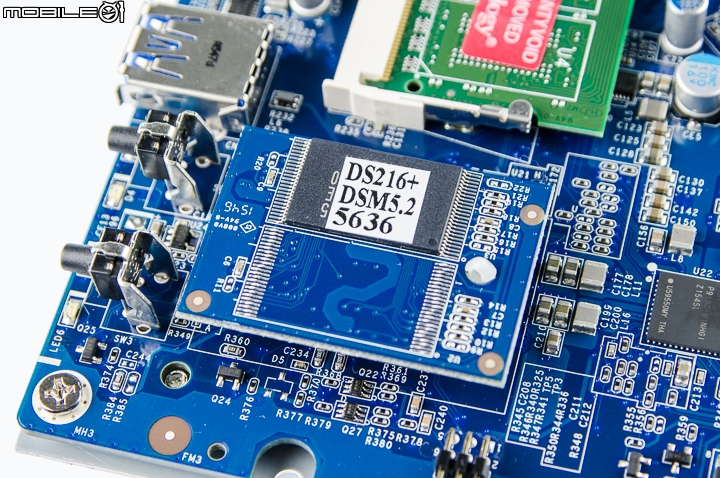

在機身上也有裝置一片小容量的儲存裝置來儲存這款DS216+的韌體,因為目前DSM6.0正式版還未推出,所以上面的貼紙還是標示DSM5.2。

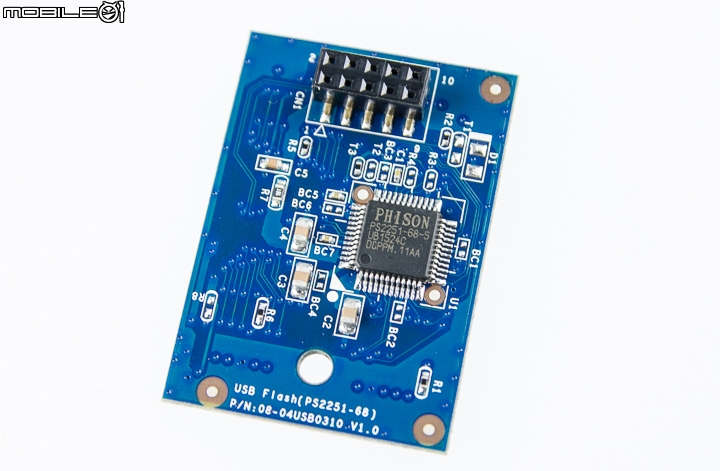

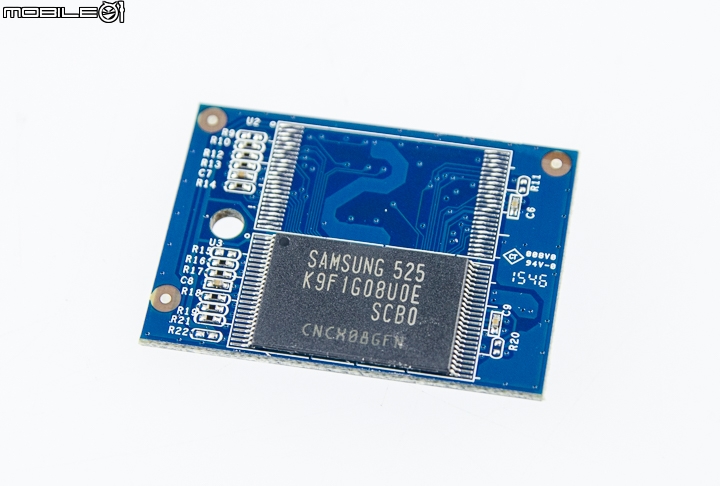

撕下貼紙便可以看到這片儲存裝置是採用SAMSUNG推出的快閃記憶體顆粒,單顆容量為128MB,詳細型號為K9F1G08U0E。


翻到儲存裝置的背面,還有搭載一顆PHISON推出的PS2251控制晶片。

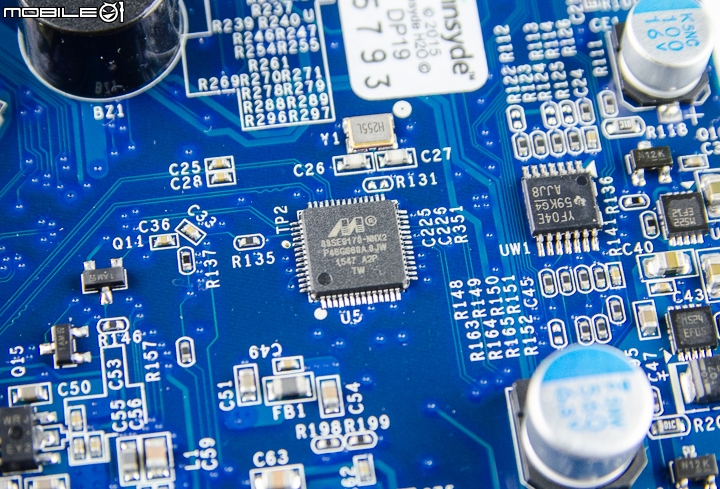

在主機板上還有安裝一顆Marvell推出的88SE9170 控制晶片,主要是用來將PCIe通道轉接成SATA通道。

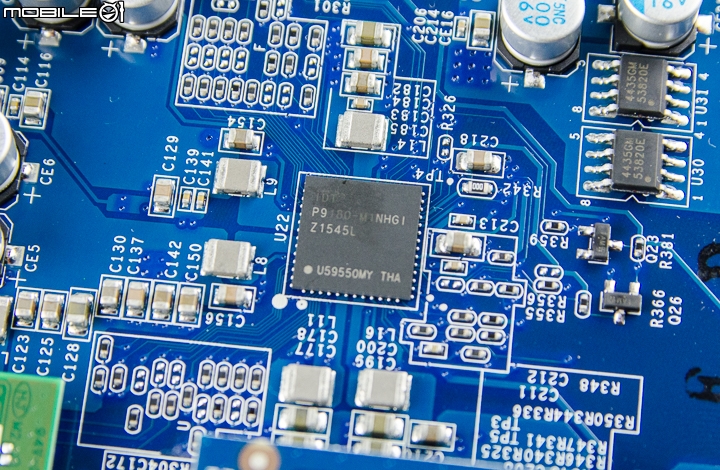

針對電源管理的部分,主機板上還有搭載一顆IDT推出的P91802控制晶片來管理電源。

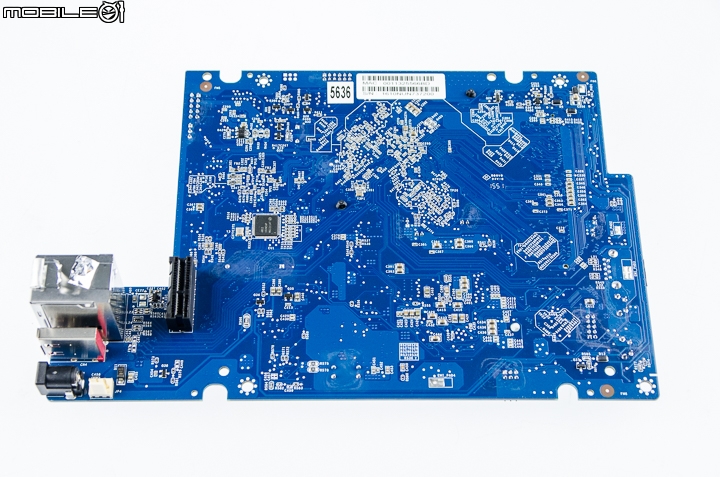

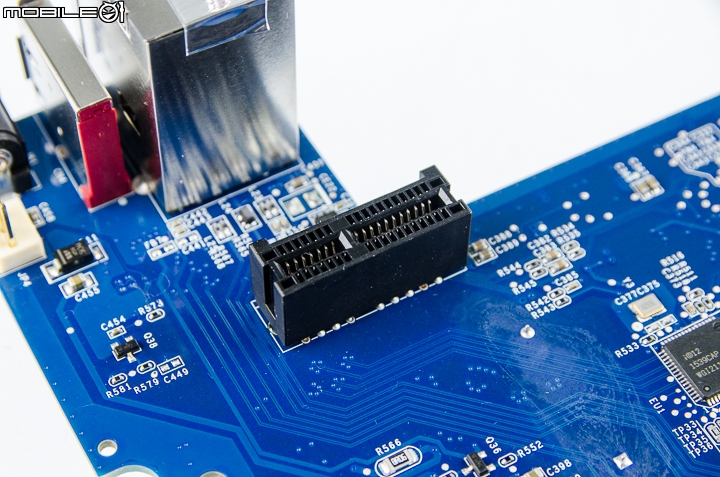

這款NAS主要的晶片元件大多設置在主機板的正面,背面主機板上只有設置一個網路晶片與PCIe插槽。

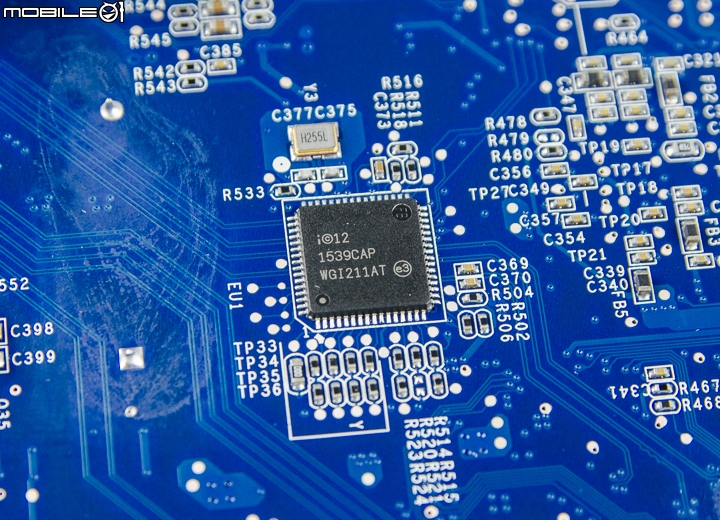

這款DS216+所搭配的網路控制晶片也是Intel推出的WGI211,可支援至Gigbit傳輸頻寬。


機身上的兩組SATA傳輸埠,是透過PCIe電路板來轉接。


Synology DS216+新增特色功能介紹

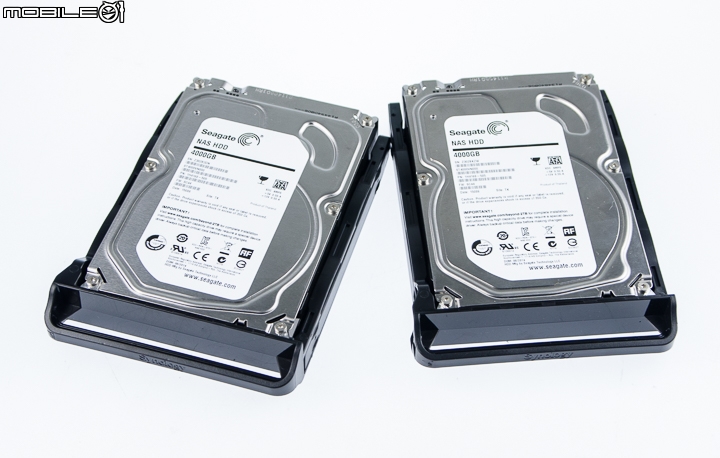

看完硬碟的外觀與規格介紹後,接著就實際裝上硬碟來試用一下囉!這次搭配的兩顆硬碟都是Seagate針對NAS產品所推出的4TB NAS HDD。由於DS216+大部分的功能與操作都跟之前的DSM差不多,所以這次就只看幾個DS216+比較特別的支援功能以及一些群暉最近在DSM 6.0 Beta 2版本所做的一些更新功能吧!



首次系統安裝設定

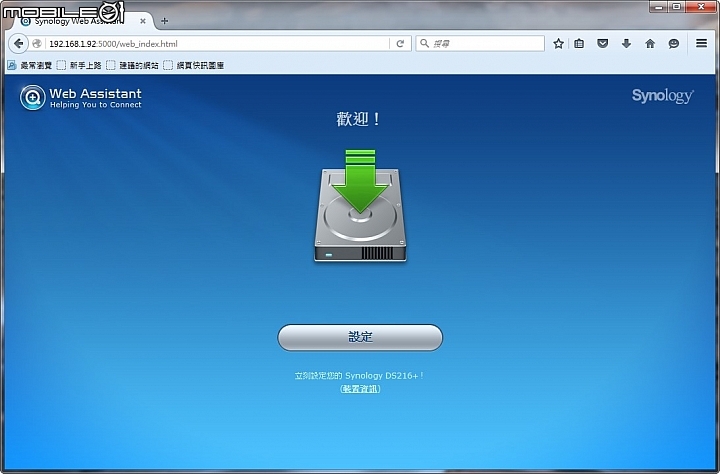

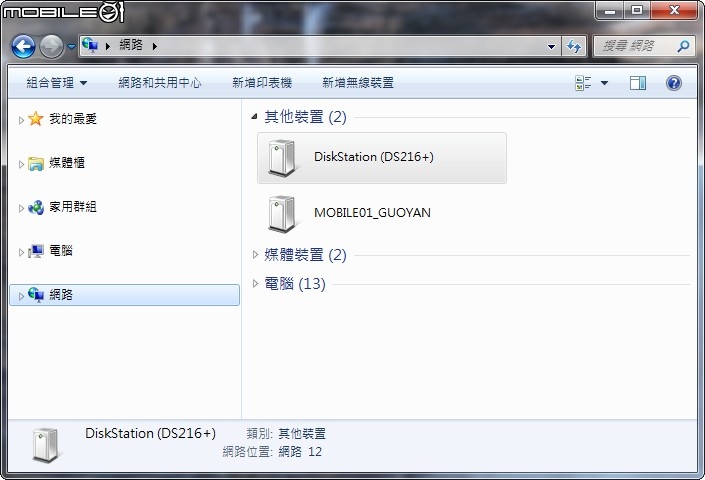

第一次要設定DS216+時,使用者可以透過群暉提供的DSM設定工具或是在檔案總管內的網路分頁來找到NAS的IP位址,直接開啟就可以進入DSM Web安裝設定介面。


安裝DSM作業系統之前,建議使用者可以先用電腦到群暉的官方網站下載符合機種的DSM安裝檔會比較方便一點。

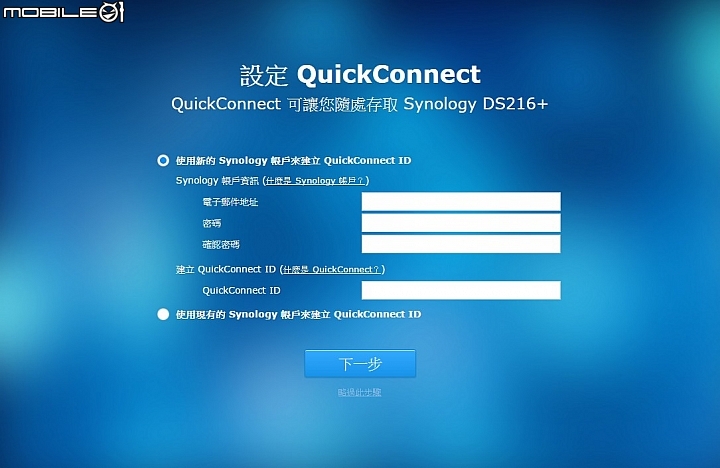

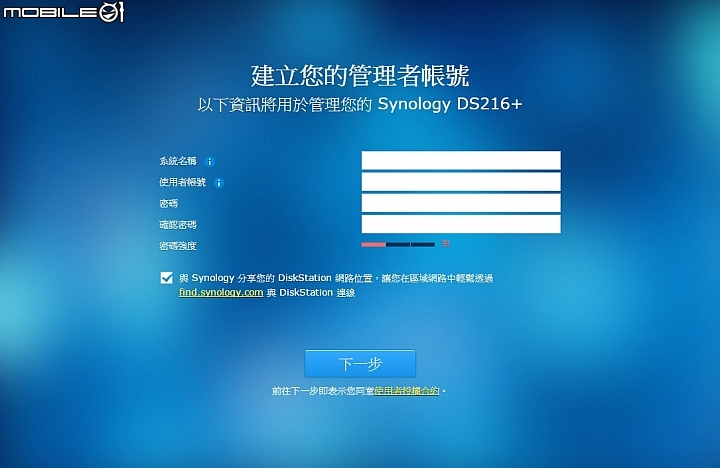

當DSM安裝完成之後,會接著帶使用者進行一些像是帳號密碼、更新設定以及QuickConnect快速連線之類的設定步驟,基本上只要跟著上面的指示就可以快速完成各項設定操作。




可支援Btrfs檔案系統

群暉這次推出的DS216+除了硬體規格的升級之外,針對儲存空間設定的部分,還加入了Btrfs檔案系統支援,並可使用快照備份還原的功能,讓使用者有更快速地備份方案選擇。這次在安裝DSM 作業系統的過程時,系統儲存空間已經預設為SHR磁碟陣列模式以及Btrfs檔案系統,並且在格式化完成後,還有3.49TB的可用空間。

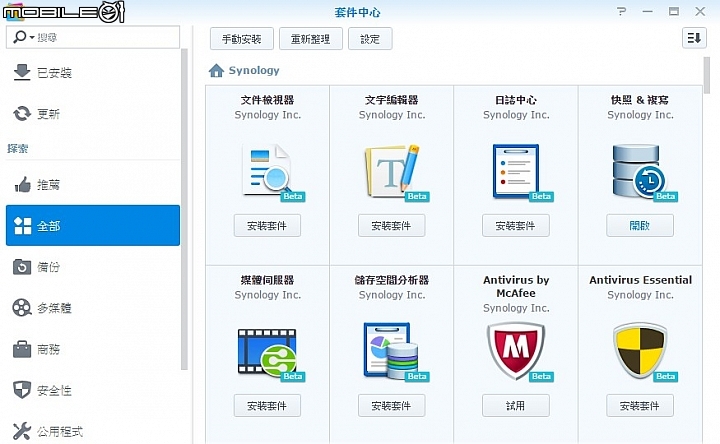

若是要啟用快照備份的功能,需要先到DSM的套件中心下載一個叫做『快照&覆寫』的套件軟體,因為目前DSM 6.0還在Beta版本,所以就連這個套件也還是Beta版本,有興趣的網友可以自己下載使用。

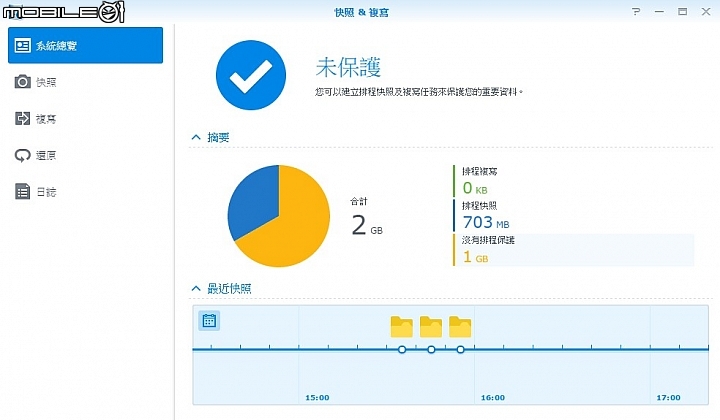

在『快照&覆寫』的軟體主畫面中,使用者可以直接看到系統內有排程快照的資料容量,並且在底下的時間軸也可以直接查看目前的快照數量與時間點。

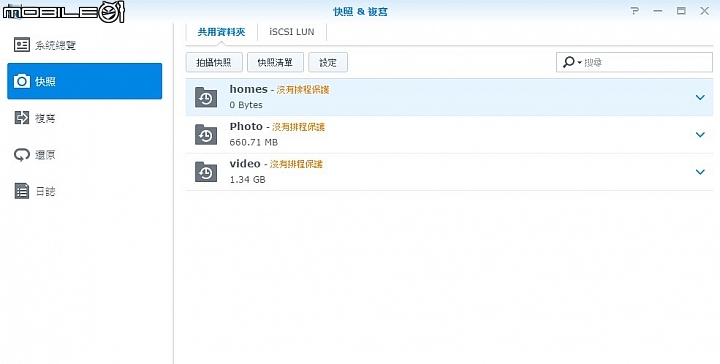

點進去快照功能頁面內之後,畫面中就會出現目前儲存空間的共用資料夾,使用者可以選定資料夾並直接按下拍攝快照按鍵就可以馬上生成快照檔,或者也可以進入設定頁面來進行排程快照設定。

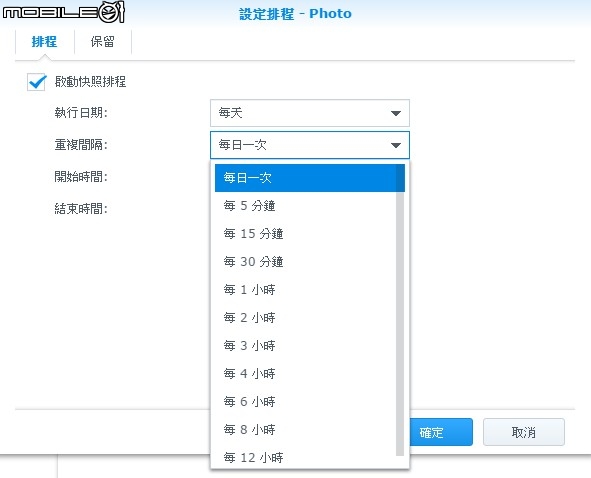

快照排程的功能除了可以自己選定執行日期之外,還可以設定快照拍攝的間隔時間,最短每5分鐘就可以生成一個快照檔案,最多可保留256個快照檔。

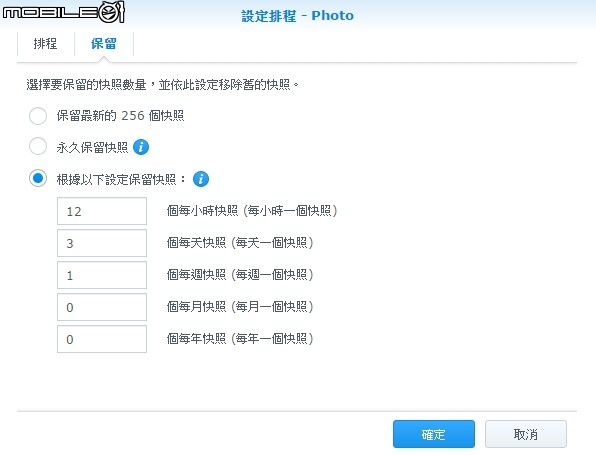

在設定頁面內也可以讓使用者依照小時~年的時間單位來制訂快照保存數量的規則。

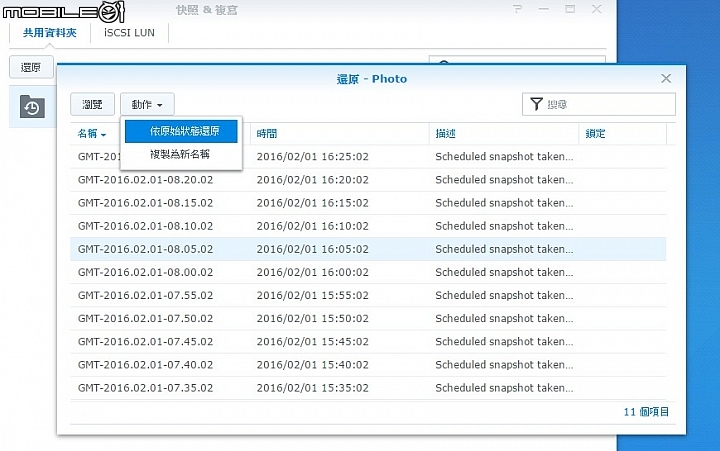

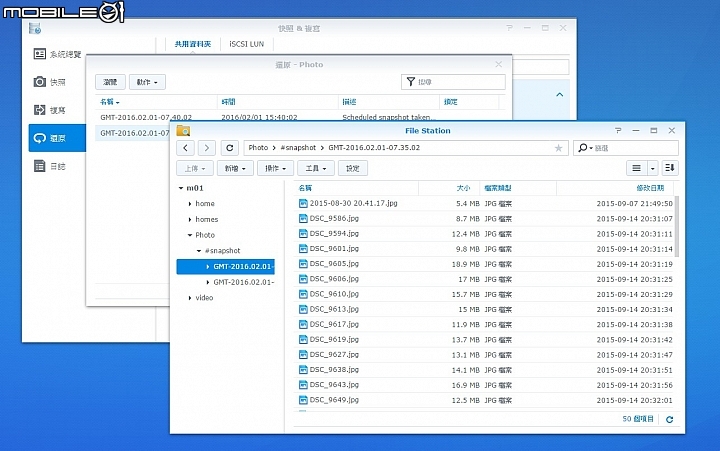

當使用者需要還原資料夾的時候,在還原分頁內就可以直接看到資料夾的快照檔,直接點選需要還原的時間點,並選擇頁面上面的動作按鍵,就可以馬上將資料夾還原至快照檔記錄的狀態,或者也可以將快照檔的資料內容還原至新的資料夾。


若是使用不知道要還原哪個時間點的快照,也可以直接瀏覽每個快照檔案的內容,這樣就不用擔心會還原到錯誤的時間點。



LED亮度調整設定

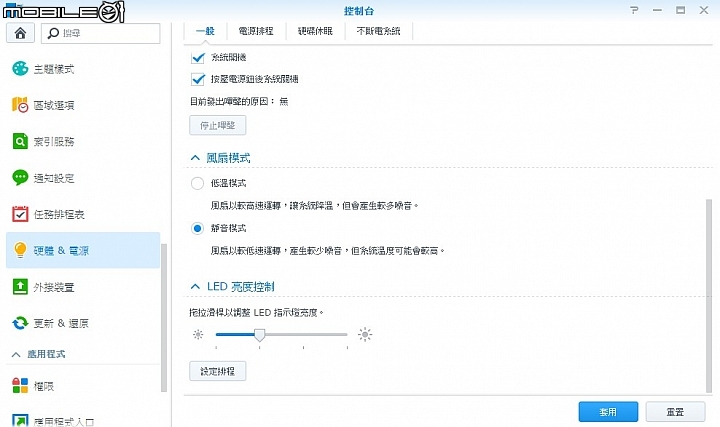

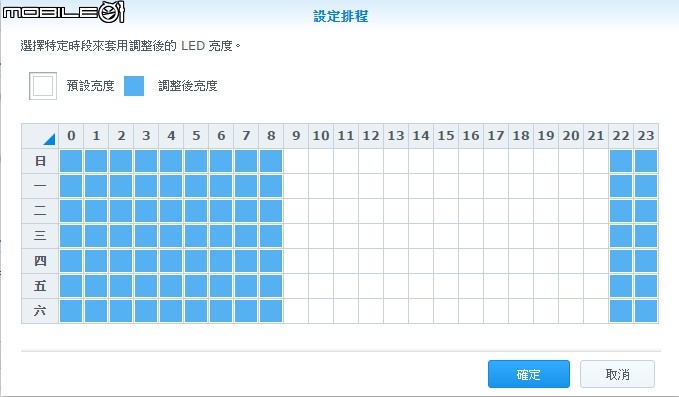

對於有些把NAS放在房間的使用者而言,當晚上睡覺燈一關,機身上不停閃爍的指示燈相信不少人都會感到困擾,所以這次在DS216+上的指示燈也改用了LED背光,在控制台設定內的『硬體&電源』選項中,還有提供4段不同亮度的LED背光設定功能,而且更特別的一點,就是連背光亮度都可以支援排程設定,使用者可以將自己的休息時間設定為低亮度顯示,這樣一來,晚上睡覺的時後就不會被NAS的指示燈所影響。





新增文件檢視器套件

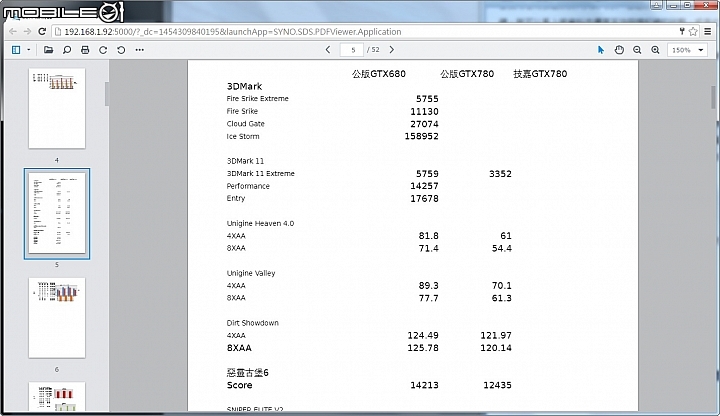

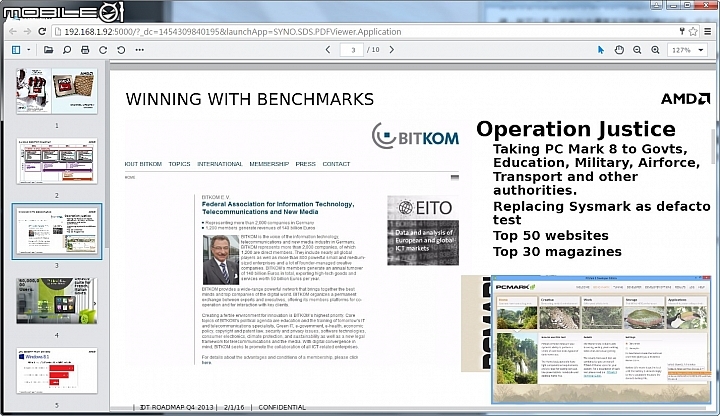

這次的DS216+也可支援安裝群暉提供的文件檢視器套件,可以直接開啟DSM系統內像是Word、PPT、Excrel或是PDF之類的文件檔,不用再另外透過連結Google Doc來開啟檔案,有需要的使用者可以在套件中心中自己下載安裝。群暉的文件檢視器並不是在DSM系統內直接開啟,而是會另外開啟一個網頁視窗,接著就點選上面的資料夾選項就可以選擇需要開啟的文件檔案。


這次提供的文件檢視器,底層似乎是PDF Viewer,所以只有開啟PDF檔案時會比較快一點,若是開啟office類型的檔案,感覺是先將檔案轉成PDF才顯示到畫面上,所以開啟檔案的速度也就慢了許多,而且也因為這個原因,若是開啟Excel之類的檔案就沒有辦法正確顯示表格,而且開啟的文件也只能檢視,無法針對內容進行編輯,感覺用途有限。





Video Station新功能

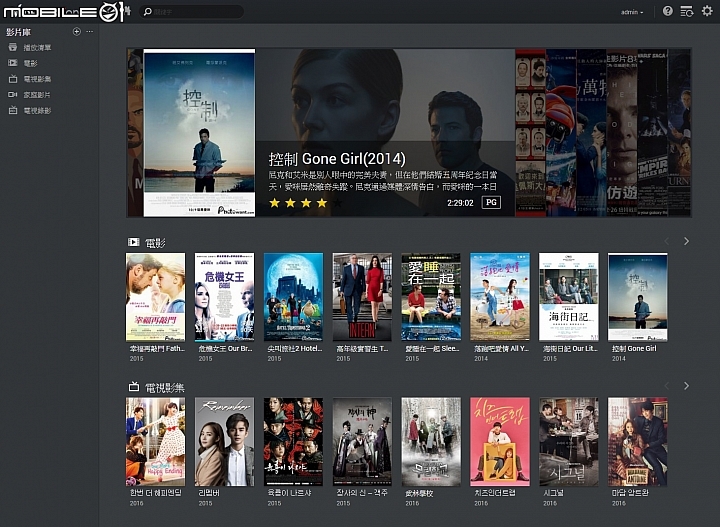

多媒體應用的部分,這次隨DSM 6.0 Beta版本推出的新版Video Station又有稍微改動了一下軟體的主畫面,比起上一個版本,現在的主畫面上方則是有多了影片簡介的隨機輪播區塊,畫面看起來也就更華麗一些。

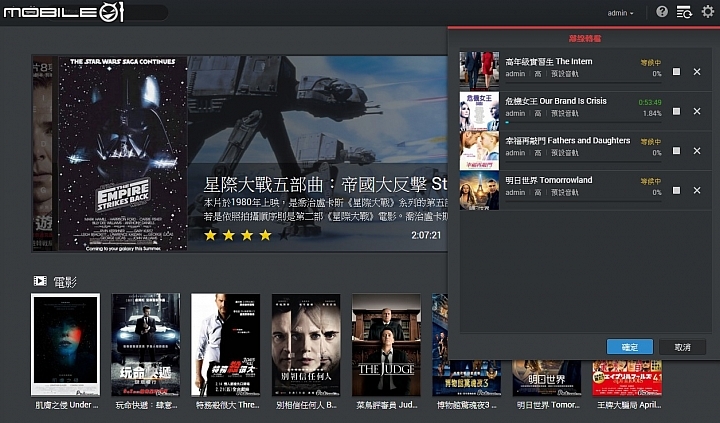

另外,這次新版的Video Station還有加入了離線轉檔功能,可以在離線狀態的時候,將影片轉成不同的解析度,這樣之後使用者在串流觀看影片的時候,也就能夠節省流量頻寬,並且更快速地播放影片。

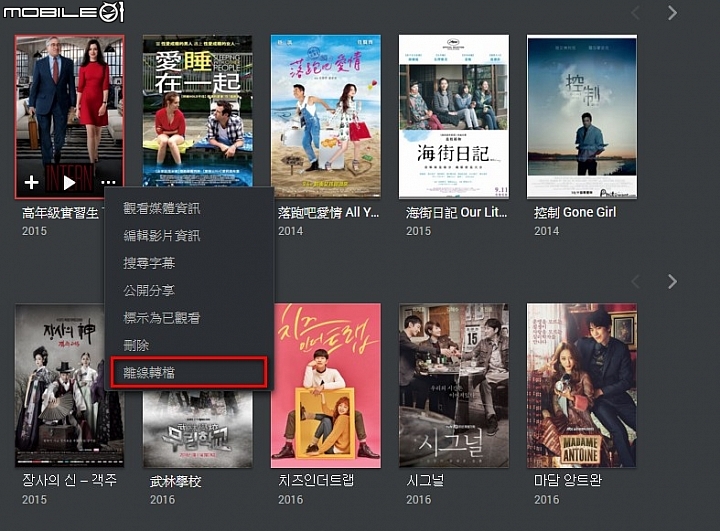

其實從前幾版Video Station軟體開始,在每部影片縮圖上都有加入播放以及設定選項,當使用者要啟用離線轉檔的時候,直接點開圖片上的設定選項就可以看到離線轉檔的功能。

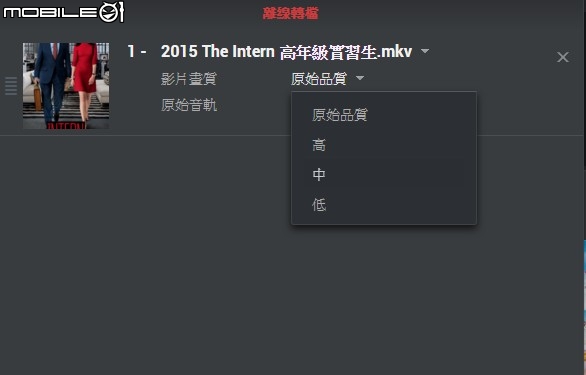

離線轉檔時,設定頁面內也有提供高、中、低三種不同解析度選項,使用者可以依照自己儲存容量以及品質需求來選擇適合的解析度。

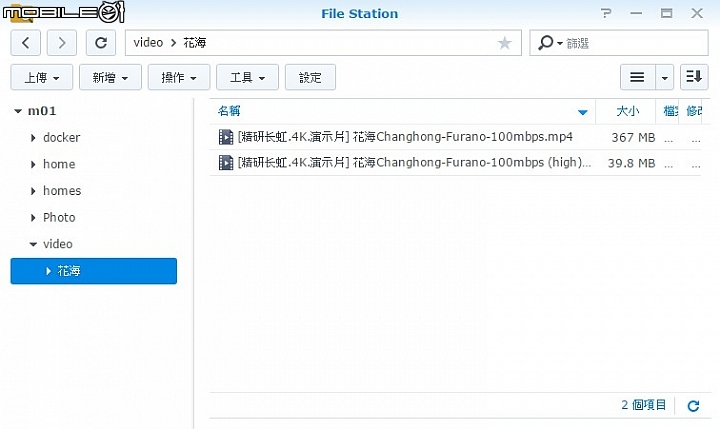

當影片轉檔完成後,轉好的檔案會跟該影片儲存在同一個資料夾內,而且影片名稱後面也會標示轉檔影片的解析度品質。



傳輸效能與耗電量測試

最後就來看一下這款DS216+的傳輸效能以及實際耗電量表現吧!底下這次測試傳輸效能所搭配的電腦端零組件清單,先給網友們做個參考。

處理器:Intel Core i7-6700K
主機板:華碩ROG M8E
硬碟機:OCZ VECTOR 150 240GB
記憶體:金士頓DDR4-3000 4GBx2
電源供應器:技嘉ODIN 1200W
作業系統:Windows 10 64位元專業版

傳輸效能測試

單一大檔傳輸測試

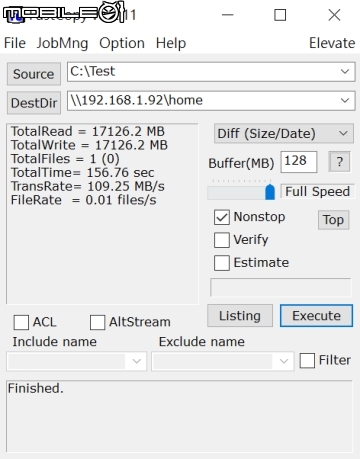

實際使用FastCopy軟體選取檔案大小約16.7GB的單一壓縮檔從電腦端傳輸至NAS時,傳輸速度大約可以達到109.25MB/s左右,傳輸時間約耗費156.76秒左右。一樣使用FastCopy軟體選取同一個檔案大小的單一壓縮檔從NAS傳輸至電腦端時,傳輸速度大約是95.83MB/s左右,傳輸時間約耗費178.83秒左右。



多檔案資料夾傳輸測試

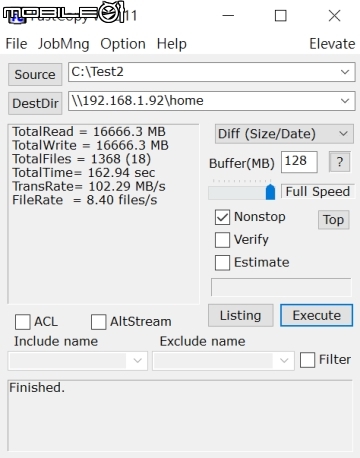

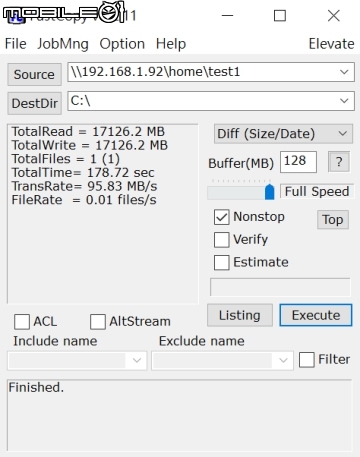

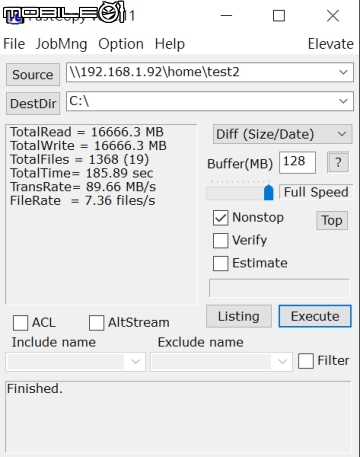

實際使用FastCopy軟體選取一個檔案數量1368個,總容量約16.2GB的資料夾從電腦端傳輸至NAS時,傳輸速度大約是102.29MB/s左右,傳輸時間約耗費162.94秒左右。一樣使用FastCopy軟體並選取同一個資料夾從NAS傳輸至電腦端時,傳輸速度大約是95.83MB/s左右,傳輸時間約耗費178.72秒左右。


耗電量測試

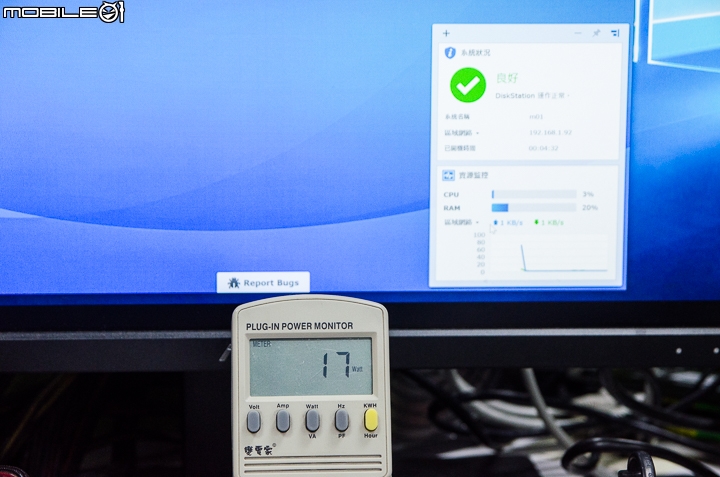

當系統在待機狀態時,DS216+的總耗電量大約是17~19瓦左右。

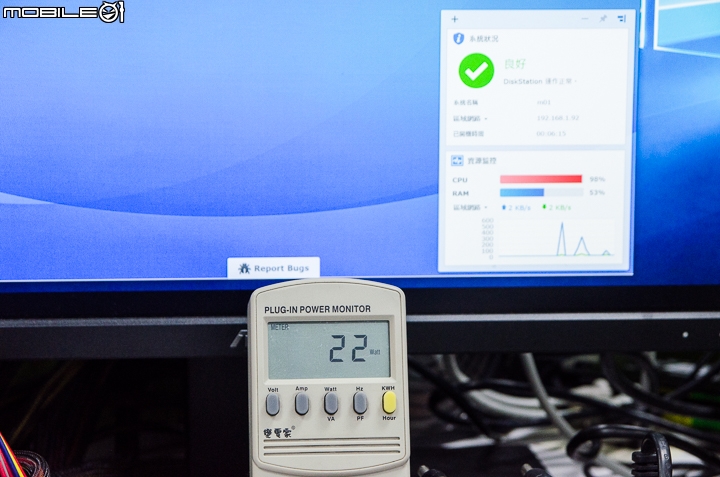

實際使用離線轉檔功能,讓處理器使用率達到99%左右時,DS216+的總耗電量大約會達到21~23瓦。



試用總結

這款DS216+雖然是2Bay的機種,但在新款處理器的加持下,不僅讀寫傳輸效能都可以達到100MB/s左右,還能夠支援4K硬體轉檔來增加多媒體應用。而且更特別的一點,就是還可以支援Btrfs檔案系統,可讓使用者透過快照功能來快速備份檔案,可算是一款功能蠻豐富的NAS機種。不過,這款NAS機身上雖然有提供eSATA傳輸埠,但在官方所提供的規格內,似乎是沒有看到可以搭配DX213或是DX513的標示,所以容量擴充方面就比較有所限制,而且在機身上也只有提供一組USB3.0傳輸埠,算是比較可惜的一點。
