微星近來在搭載Intel Z170晶片組的主機板產品線上,再度推出了一款GAMING PRO CARBON。這款主機板就跟產品名稱一樣,除了在供電元件與晶片組上都有特別搭載了碳纖維圖樣的散熱器之外,更特別的一點,就是在主機板側邊還有加入LED背光設計,並可透過隨附的GAMING APP應用程式來自訂背光顏色以及顯示模式,甚至還可以依照處理器運作溫度狀況來呈現不同的燈色,讓玩家們可以更容易掌握系統的運作狀況。


微星這款Z170A Gaming PRO CARBON主機板的外盒設計跟之前推出的Z170A Gaming PRO一樣都是採用跑車的的圖樣,只不過在新款主機板上除了有多了CARBON字樣之外,上面還有多了一個RGB LED的標示,表示這款的主機板的側邊LED燈有加入自訂背光燈色的功能。


外盒背後除了有微星一直主推的軍規用料、音效網路強化以及USB3.1規格等特色之外,這次還有新增Mystic Light燈色調整的說明圖示。

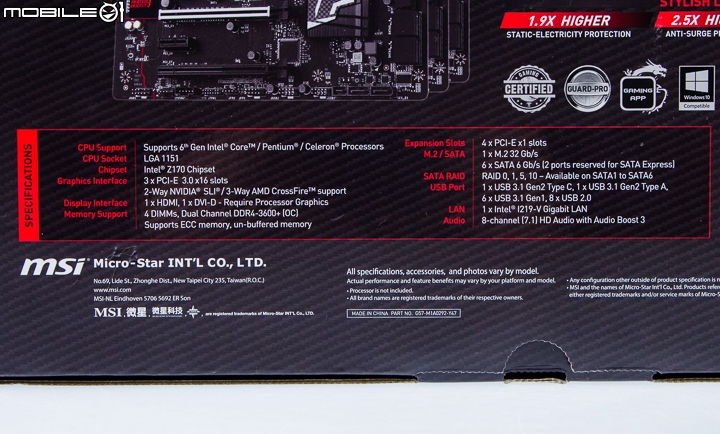

底下是這款主機板在外盒上所標示的重點規格表,先給網友們做個參考。

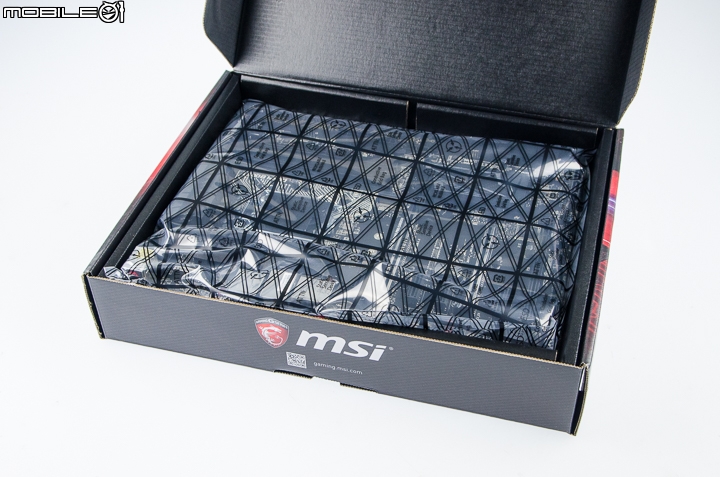

打開外盒上蓋就可以看到用靜電袋包著的主機板,底下空間還有一些隨附的配件。

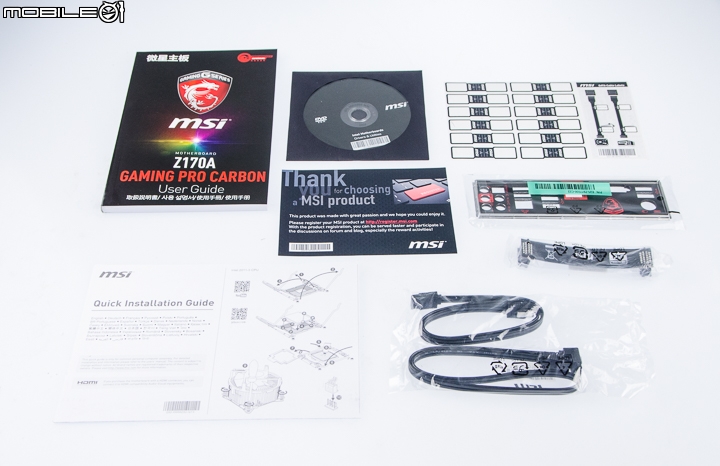

這款主機板隨附的配件主要有紙本的使用說明書、快速安裝手冊、驅動軟體光碟片、線材標示貼紙、I/O背檔板、SLI橋接線以及兩條SATA傳輸線。

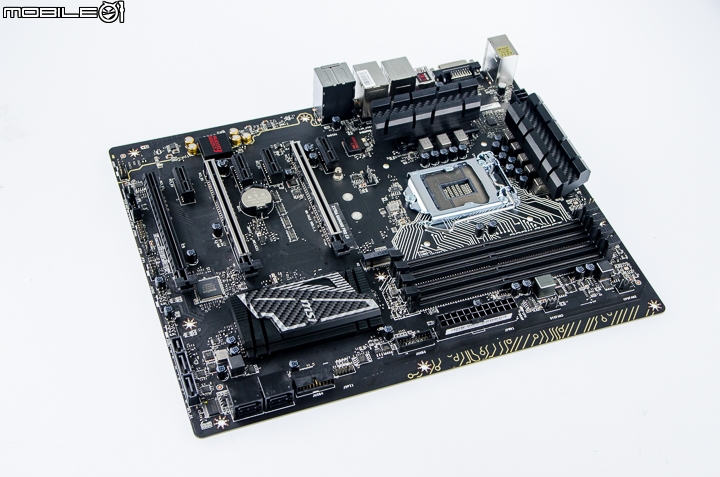

這次新推出的Z170A Gaming PRO CARBON主機板也是採用ATX尺寸規格。


這款主機板在供電元件以及晶片組上所搭載的散熱片都有加入碳纖維圖樣的貼片,所以應該也就是這個原因才會將產品名稱命名為CARBON吧!

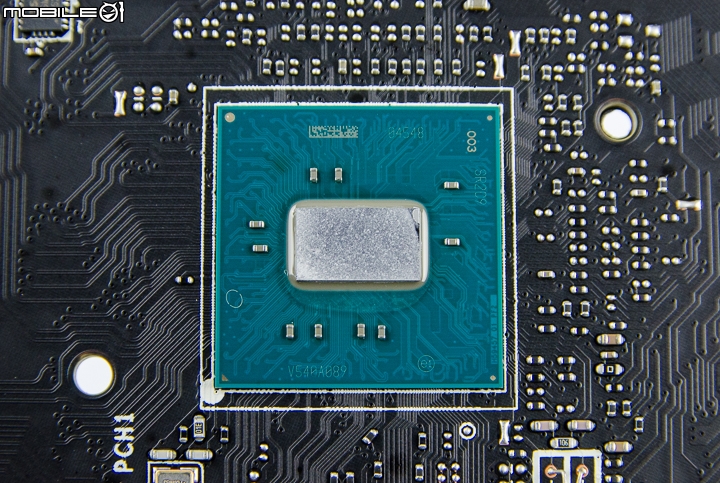

卸下散熱片就會看到這款主機板所搭載的Intel Z170晶片組。

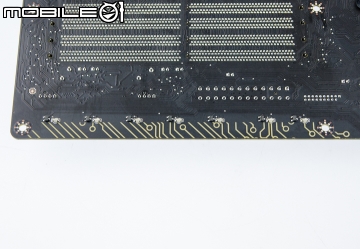

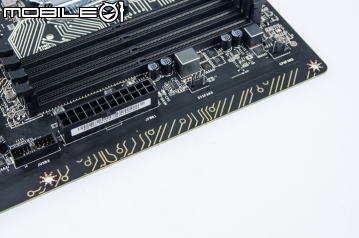

這款主機板還有個比較特別的地方,就是側邊還有加入LED背光的設計,並且可透過軟體讓使用者調整自己喜歡的顏色。

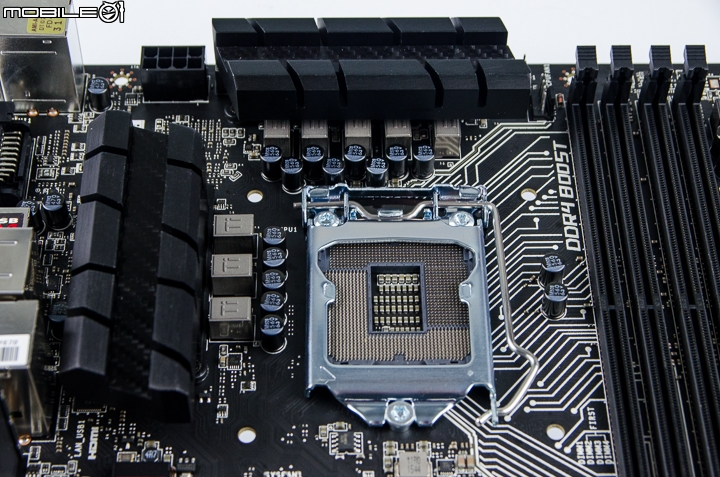

這款Z170A Gaming PRO CARBON同樣可支援Intel LGA 1151腳位封裝的處理器。

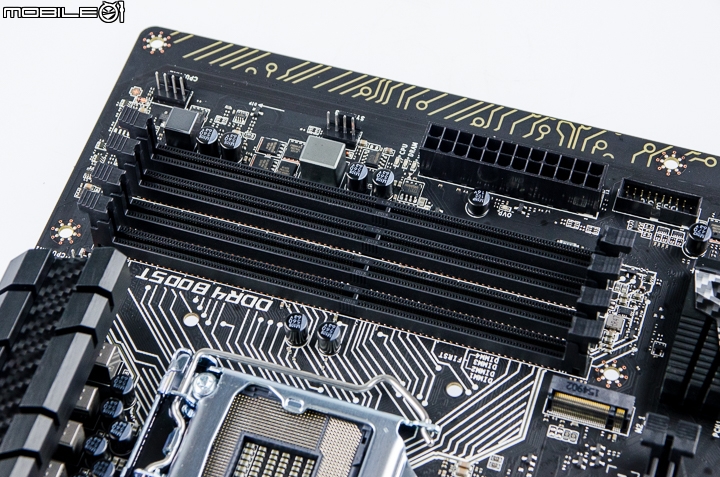

主機板上一共設置了4組DDR 4記憶體插槽,容量最高可支援至64GB,運作時脈規格最高可達到DDR4-3600(超頻)。

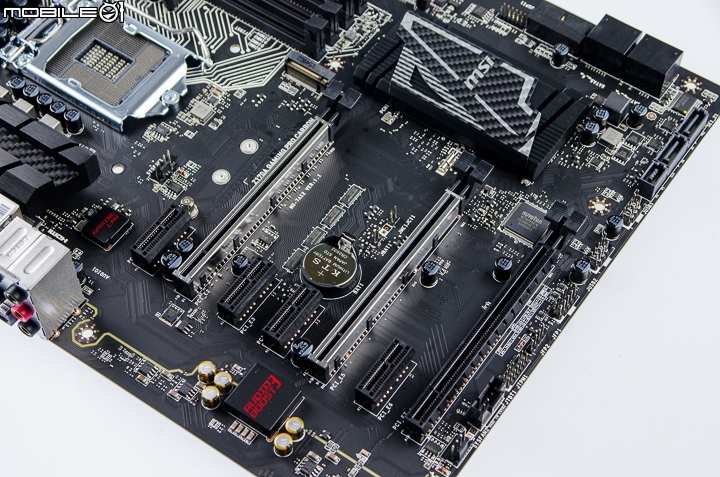

擴充規格方面,主機板上一共設置了3組PCIe 3.0x16以及4組PCIe 3.0x1的插槽,而且前兩組PCIe 3.0x16的插槽上還有加入金屬外殼,主要是用來增加插槽的強度,減少因為過重的顯示卡壓裂插槽的情況。

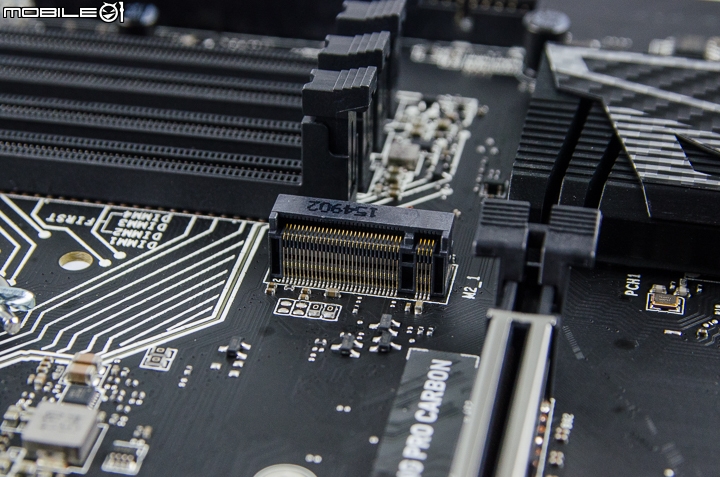

在第一組PCIe 3.0x16的插槽旁邊還有設置一組M.2插槽,可支援安裝2280尺寸規格的M.2固態硬碟。

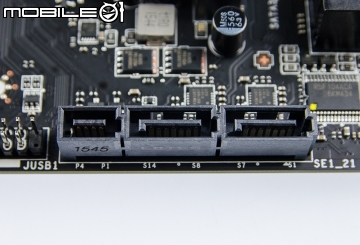

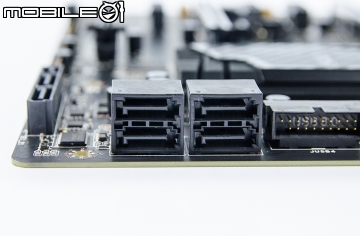

除了M.2插槽之外,在主機板的側邊還有設置一組SATA Express和4組SATA 6Gb/s硬碟傳輸埠,若是沒有用到SATA Express傳輸埠的話,也可以當作兩組SATA 6Gb/s使用,讓主機板最多可安裝6個SATA的儲存裝置。

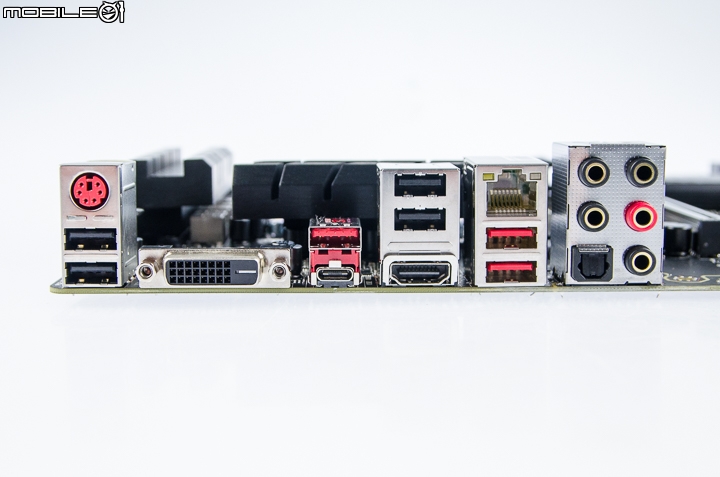

I/O支援方面,這款主機板的背板I/O有直接提供了1組鍵盤滑鼠共用的PS/2、4組USB2.0、2組USB3.0以及2組USB3.1等傳輸埠,而且其中一組USB3.1傳輸埠也特別採用USB Type-C的傳輸介面。影音支援的部分有設置了一組DVI、一組HDMI以及3.5mm與光纖音效輸出等影音端子。另外,在I/O背板上有設置了一組可支援Gigabit頻寬的RJ-45網路傳輸埠,並且還有加入防突波的設計,當功能啟用時,RJ-45傳輸埠就會亮起紅色背光。

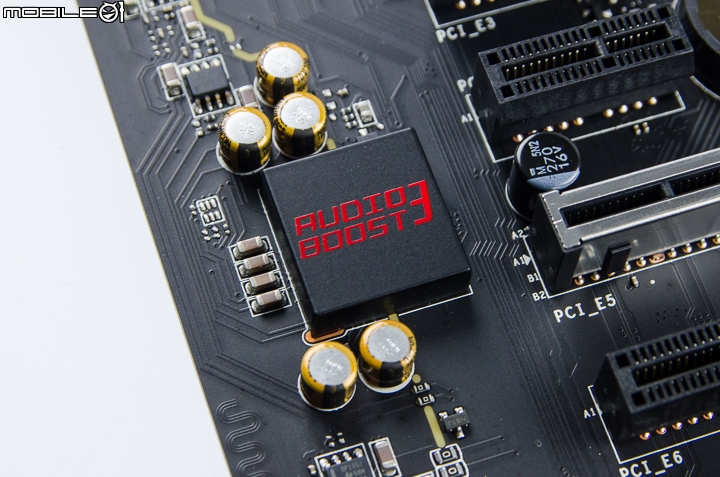

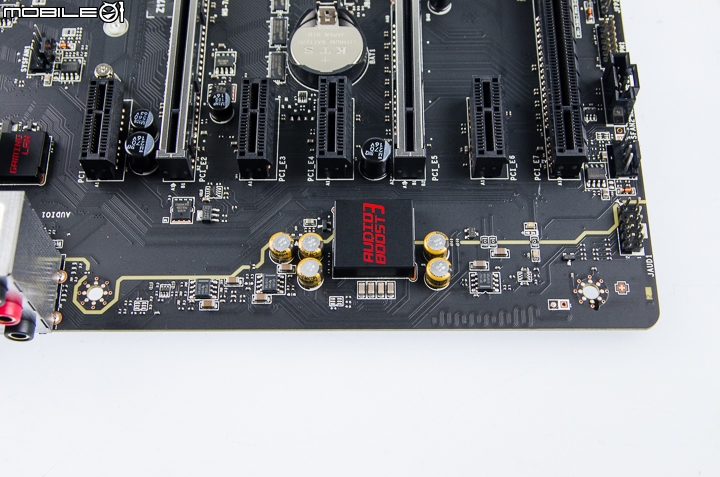

主機板音效區域的電路也有加入區隔設計,並且在音效晶片上還有加入一片金屬外罩來遮蔽電磁波干擾。


在金屬外蓋底下的音效晶片是採用Realtek推出的 ALC1150晶片,可支援7.1聲道輸出。

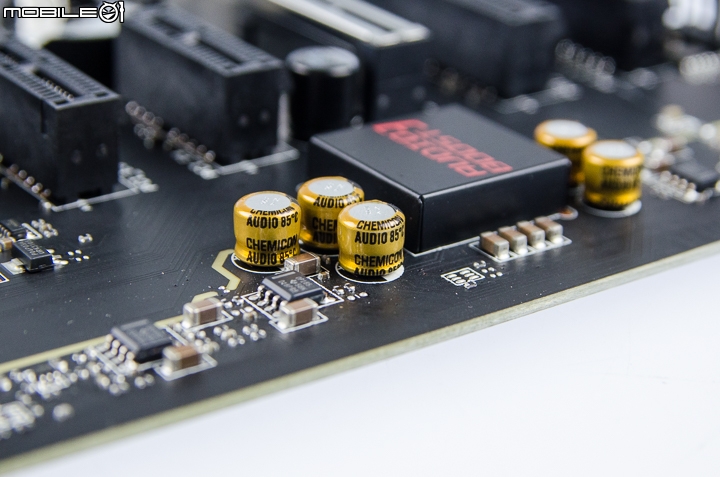

音效區域的電容也是特別挑選Nippon Chemi-Con 針對音響裝置所推出的CHEMICON AUDIO電容。

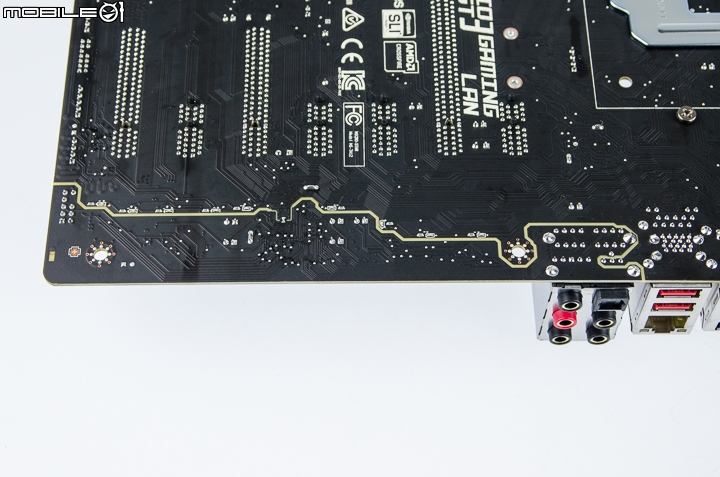

音效電路的背後同樣有嵌入LED背光燈,實際運作時會亮起紅色背光,不過這邊的背光並沒有辦法像側邊一樣可以自訂顏色,只能調整顯示模式。

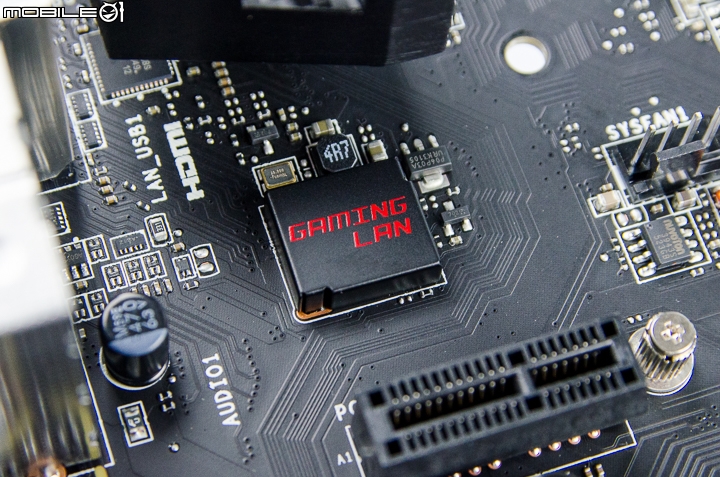

針對網路的部分,這款主機板是搭載Intel推出的WGI219V網路控制晶片,最高可達到Gigabit傳輸頻寬,而且在晶片上面也有另外加裝防電磁波的金屬外蓋。

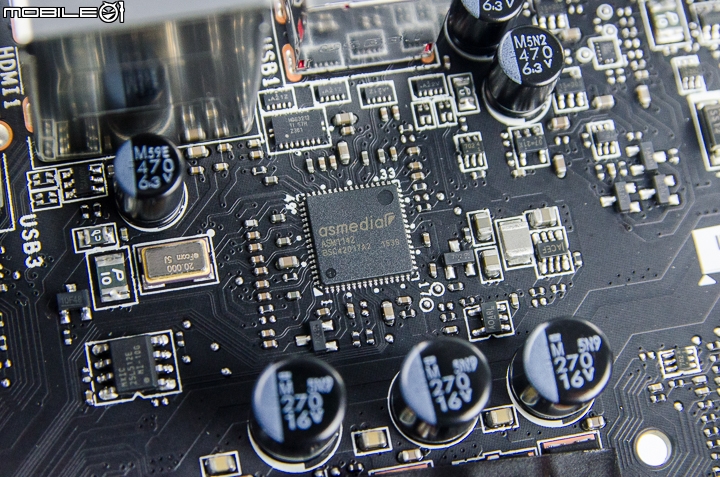

背板上的兩組USB3.1是透過asmedia推出的ASM1142晶片擴充。


除了背板上的USB傳輸埠之外,在主機板上還有提供兩組19Pin的USB3.0和兩組9Pin的USB2.0擴充針腳,最多可再各增加4組USB3.0和USB2.0傳輸埠。

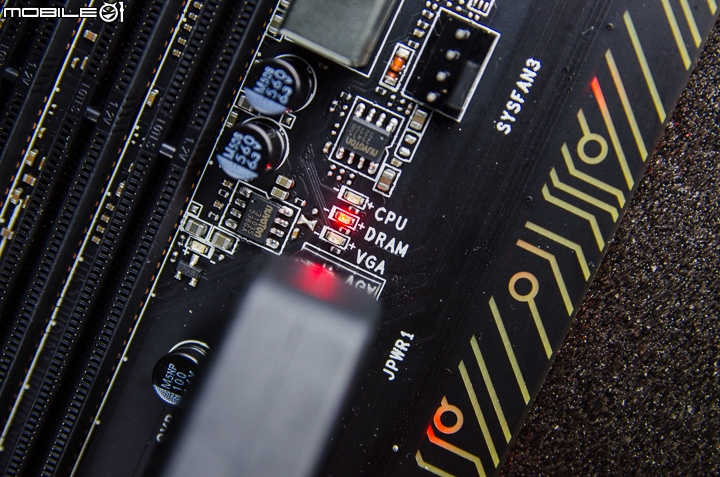

這款Z170A GAMING PRO CARBON雖然沒有像高階主機板一樣有提供DeBUG除錯代碼燈號,但在電源插頭的旁邊則是有設置了處理器、記憶體以及顯示卡三個故障排除燈號,當電腦無法開機的時候,使用者就可以透過這三個燈號顯示的狀況來瞭解電腦無法開機原因,以便後續的故障排除作業。


新功能軟體介紹

軟體的部分,這款主機板跟微星之前推出的Z170A主機板產品一樣都有提供Command Center、RAMDisk、Gaming APP、Gaming LAN Manager以及Nahimic等工具軟體,由於功能操作都大同小異,這次就不再一一詳細介紹,若是有興趣的網友們,可以參考小編之前寫過的微星主機板文章。這次就介紹一下再Gaming APP工具軟體裡面所加入的新功能吧!

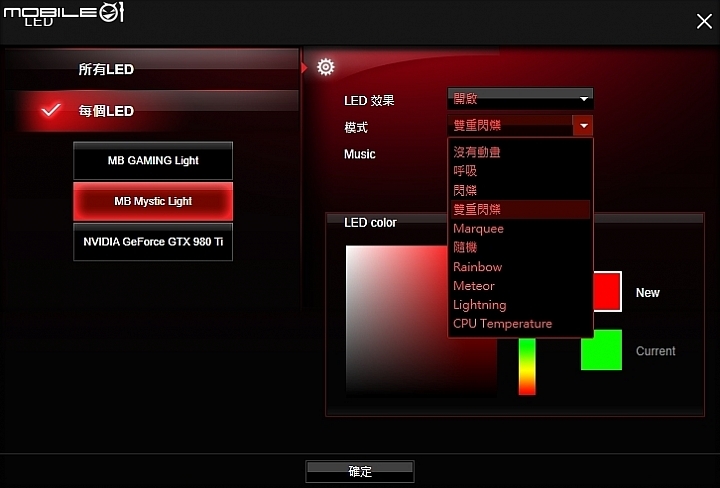

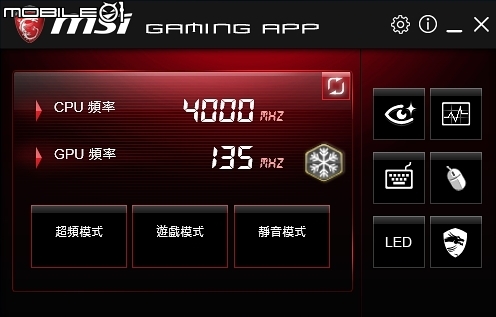

若是之前有用過微星Gaming APP工具軟體的話,應該都知道這款軟體不僅可以快速設定處理器以及繪圖晶片的運作時脈,裡面還有提供鍵盤滑鼠的快捷功能設定以及顯示色彩調整等功能應用。而這次新版Gaming APP軟體裡面的LED設定功能中,除了可以設定音效區域以及顯示卡的背光顯示模式之外,還有特別針對這款主機板加入了一個Mystic Light設定選項,可以讓使用者自己選擇背光燈色,而且顯示模式除了具備基本的呼吸與閃爍之外,還有提供循環燈、隨機色彩、流星等顯示模式,甚至還可以讓背光依照處理器運作溫度的狀況來顯示燈色。

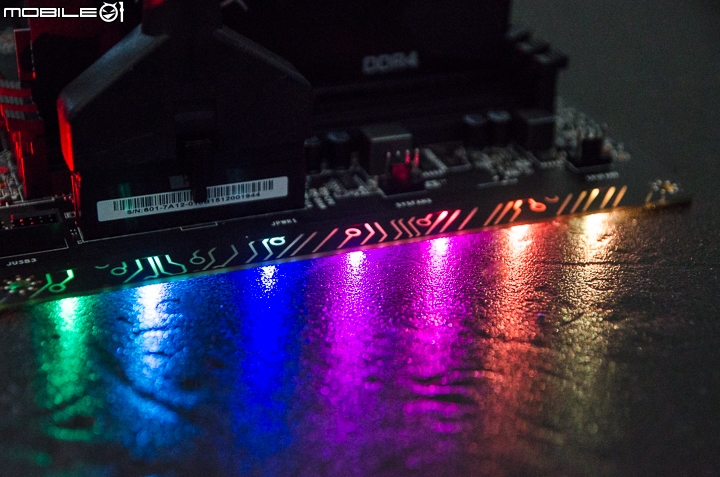

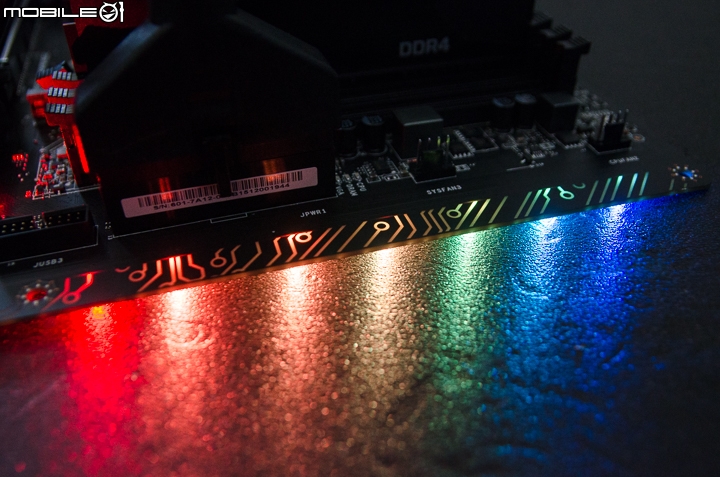

當主機板在比較昏暗的環境運作時,側邊的背光看起來會更加炫麗。

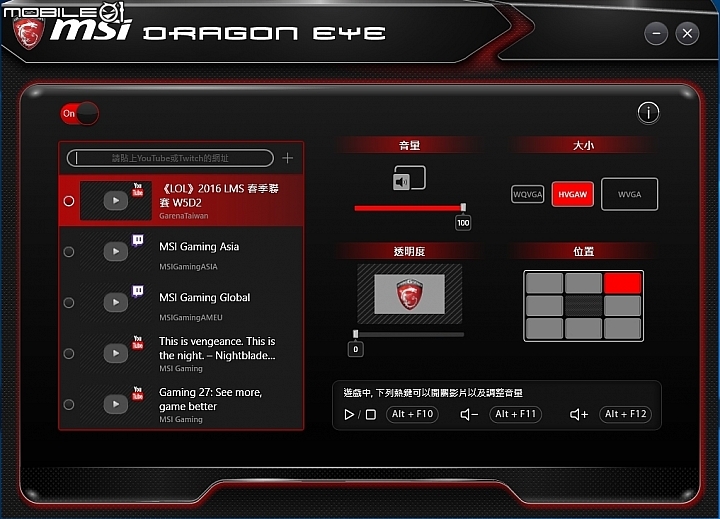

新版的Gaming APP工具軟體除了有針對這款主機板提供更多樣化的LED調整功能之外,這次還有新增加一個叫做DRAGON EYE的功能,主要是可以讓遊戲畫面上疊上一個視訊視窗,讓使用者在玩遊戲的同時,也能同時在畫面上看到另一個Youtube視訊或是Twitch實況畫面。而在軟體內,使用者也可以依照自己喜好與習慣來調整視訊視窗的大小、透明度以及顯示位置。

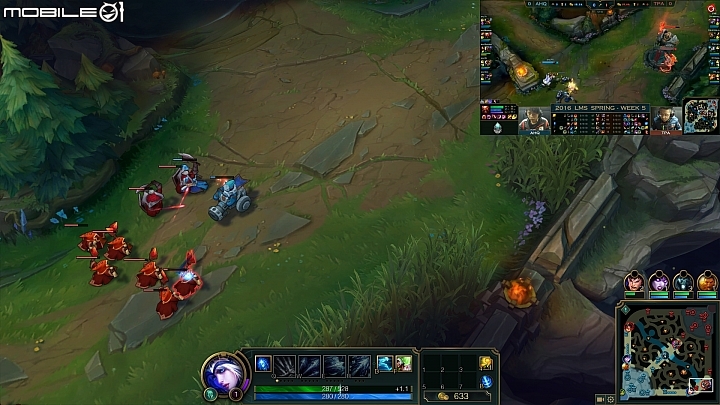

開啟這項功能之後,在實際遊戲畫面上就可以呈現另外一個視訊視窗。

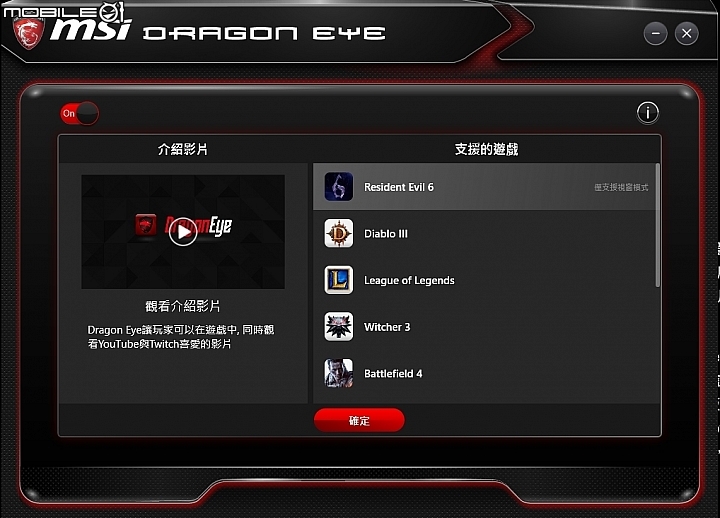

不過目前這項功能還不是每個遊戲都有支援,使用之前可以先在軟體內查看支援的遊戲清單。



效能測試

看完這款主機板的軟硬體介紹之後,最後不免俗還是要測試一下效能囉!底下是這次測試所搭配的零組件清單,先給網友們做個參考。

處理器:Intel Core i7-6700K
記憶體:金士頓HyperX DDR4-3000 4GBx2
顯示卡:微星GTX980Ti Gaming GOLDEN EDITION
系統主硬碟機:PLEXTOR M6S 256GB固態硬碟
電源供應器:Gigabyte ODIN 1200W
作業系統:Windows 10 64位元專業版

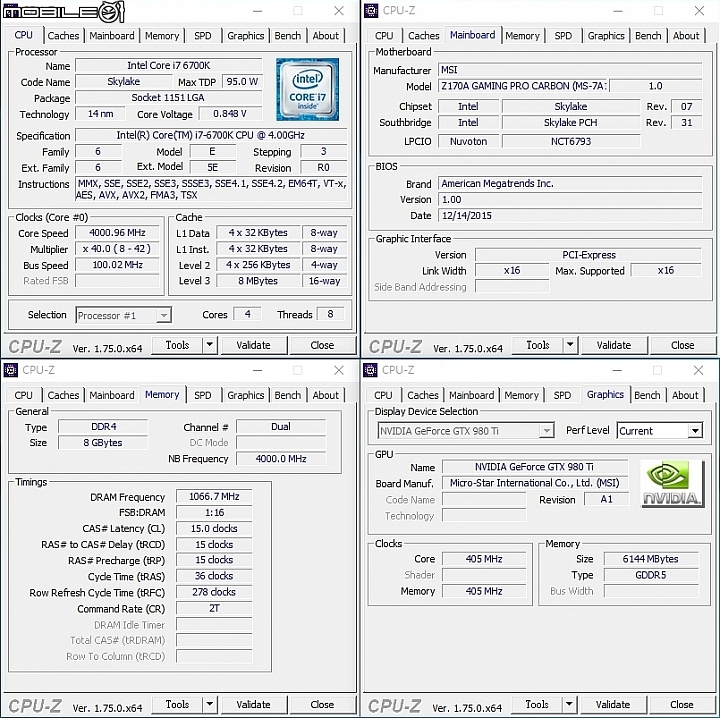

實際測試之前,先提供這次CPUz軟體的資訊頁面給大家做個參考。


處理器效能測試

CPU-Z軟體效能測試

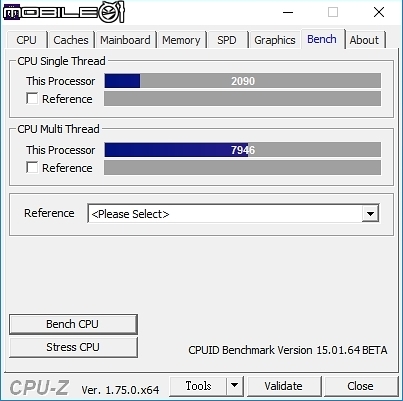

使用CPU-Z軟體測試後,處理器單核心與多核心的效能測試結果分別為2090與7946分。


CINEBENCH R15軟體效能測試

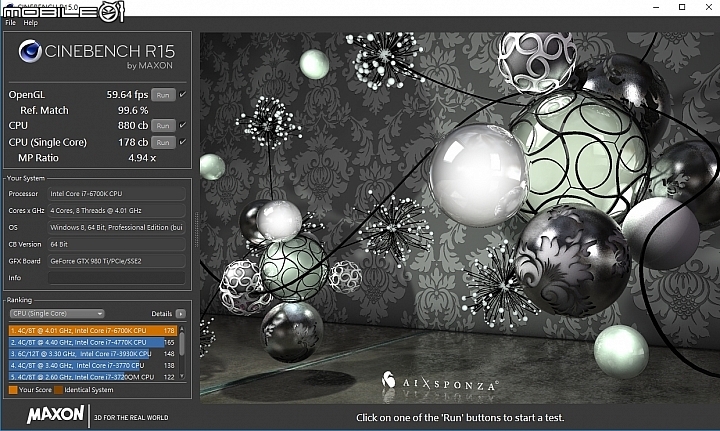

使用CINEBENCH R15軟體測試後,處理器的單核效能為178cb,多核心效能為880cb,OpenGL測試結果為59.64fps。


Neclearus Multi Core處理器效能測試軟體

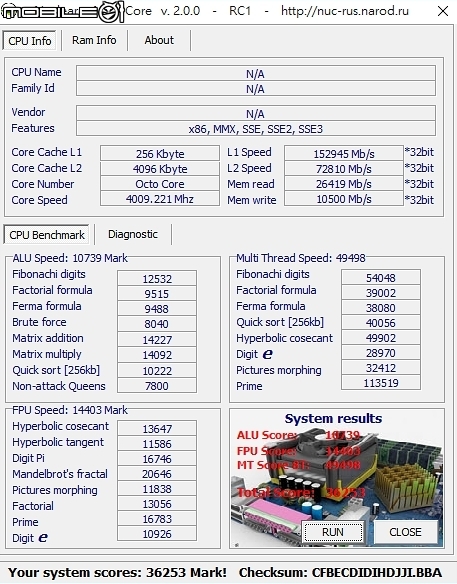

使用Neclearus Multi Core軟體測試後,處理器的測試結果總分為36253分。

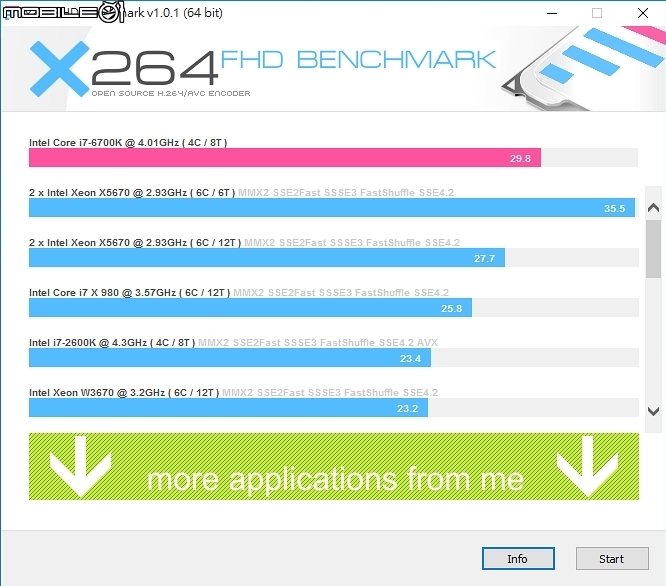

X264 FHD BENCHMARK處理器轉檔測試軟體

透過X264 FHD BENCHMARK軟體來測試處理器的轉檔效能時,測試結果為29.8fps。


記憶體效能測試

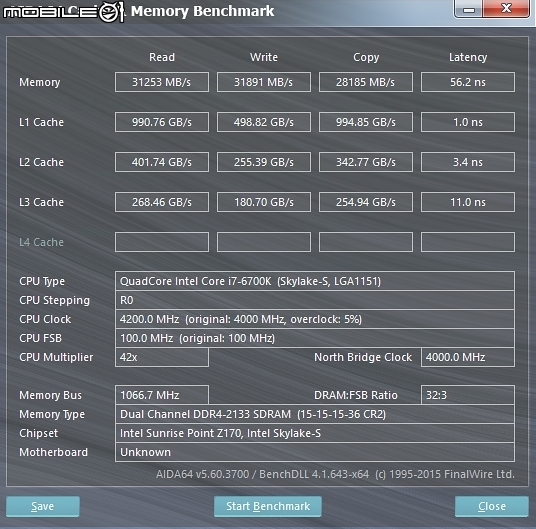

透過AIDA 64軟體的記憶體效能項目來測試後,記憶體讀取效能為31253MB/s、寫入效能為31891MB、複製效能為28185MB/s、延遲結果為56.25ns。


在SiSoftware Sandra 2016軟體的記憶體頻寬測試項目中,整數記憶體頻寬測試結果為23GB/s、浮點記憶體頻寬測試結果為22.82GB/s、總體記憶體效能測試結果為22.9GB/s。


顯示效能測試

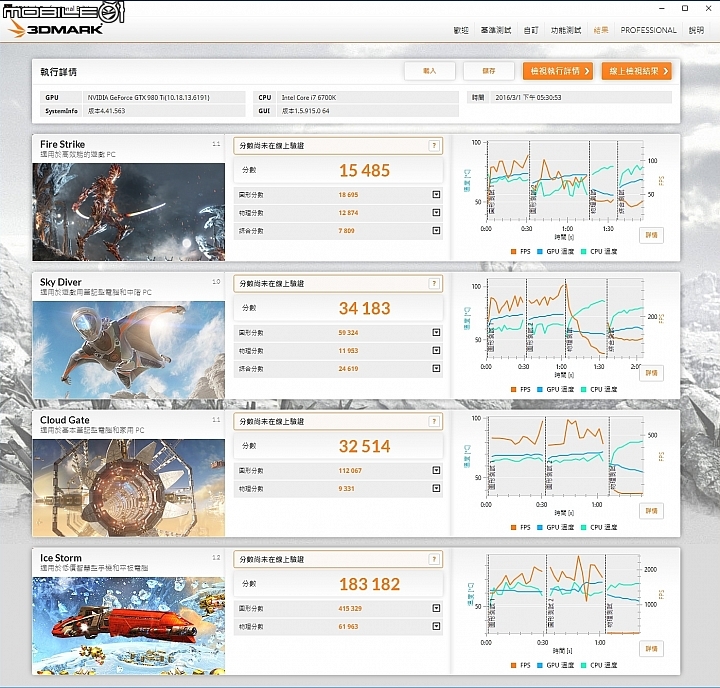

透過3DMark軟體來測試顯示效能時,在Fire Strike、Sky Diver、Cloud Gate以及Ice Storm等四個場景的測試結果分別為15485、34183、32514、183182分。

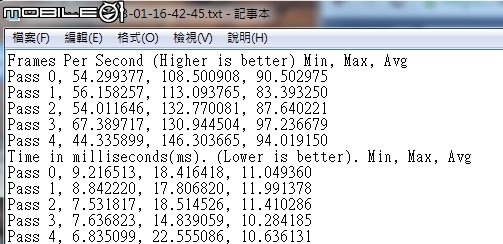

在GTA5遊戲5個場景的每秒遊戲張數測試結果分別為90.5、83.39、87.64、97.23、94.01FPS。

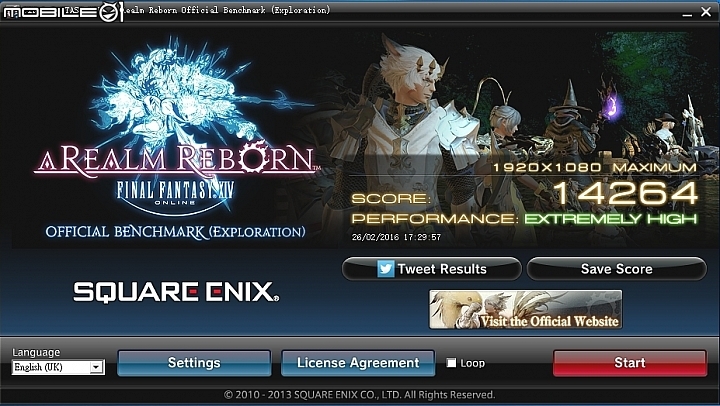

太空戰士14-重生軟體的測試結果總分為14264分。

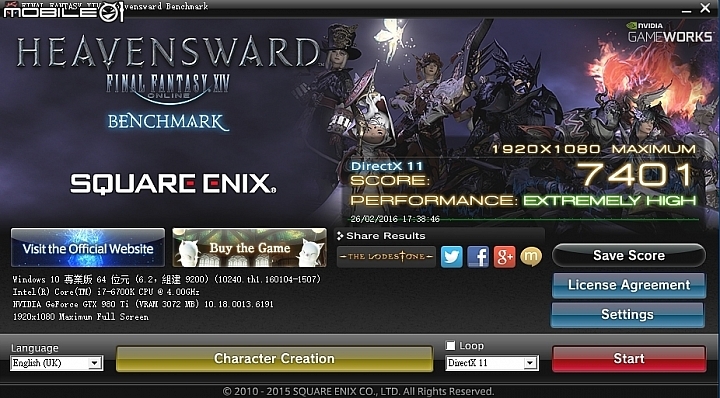

太空戰士14-HEAVENSWARD軟體的測試結果總分為7401分。

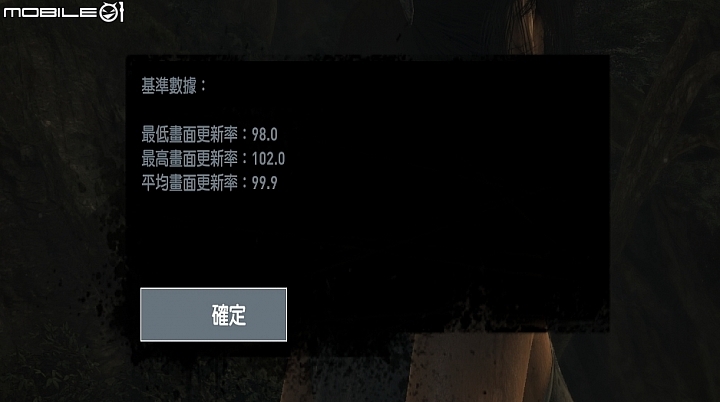

古墓奇兵遊戲的每秒遊戲張數測試結果為99.9FPS。


PCMark 8系統整體效能測試

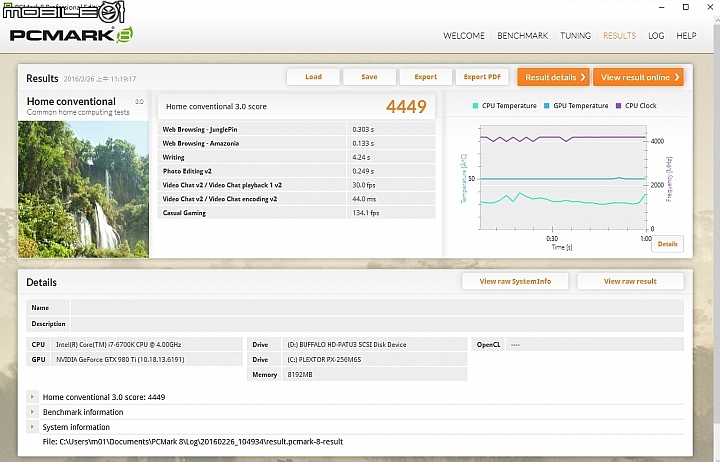

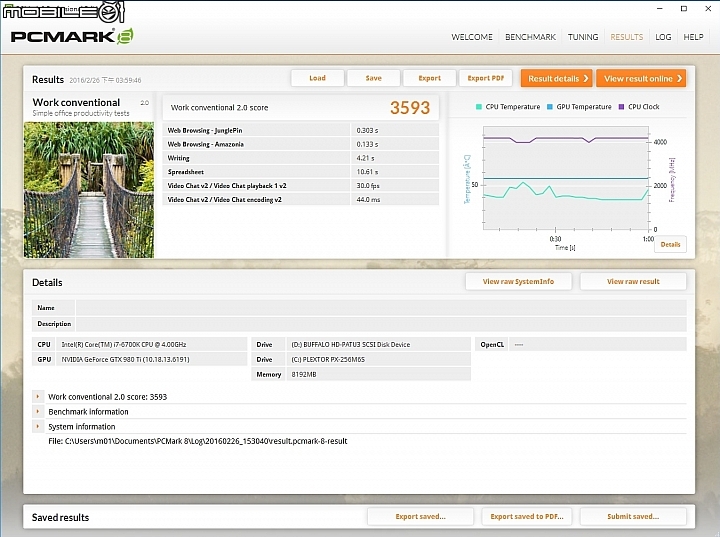

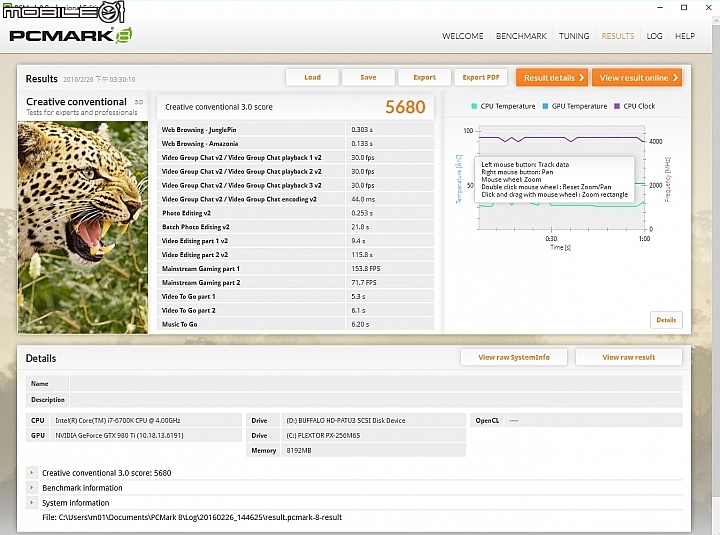

實際開啟PCMark 8軟體測試系統整體效能時,在Home、Creative以及Work三個測試項目的效能結果分別為4449、5680與3593分。






試用總結

微星這次新推出的Z170A GAMING PRO CARBON主機板在規格方面,基本上跟之前推出的Z170A GAMING PRO並沒有太大的差異,最主要的差異就是散熱片造型以及側邊燈條的設計比較不一樣,而且在LED背光設定功能中,也有加入了更多不同的顯示模式,讓主機板在實際運作的時候看起來更加炫麗。
